Моторедуктор печки ВАЗ-2110: назначение, ремонт, замена

Содержание статьи

Моторедуктор заслонки отопителя ВАЗ-2110 – один из ненадежных элементов автомобиля. Ниже разберем конструкцию моторедуктора, его основные неисправности, процедуру ремонта и замены.

Назначение и конструкция моторедуктора

Моторедуктор печки ВАЗ 2110 (или сервопривод) служит для автоматизированного управления заслонкой отопителя салона. Заслонка отопителя регулирует температуру подаваемого в салон автомобиля воздуха. Это нововведение компании АвтоВАЗ пришло на смену устаревшей тросовой системе, применявшейся для управления заслонкой печки в классических моделях.

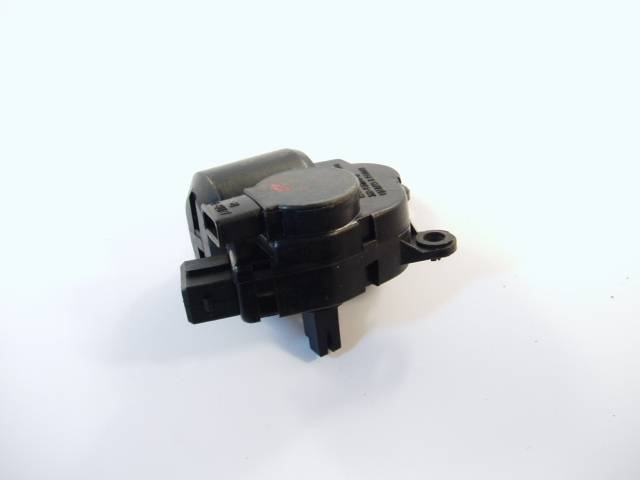

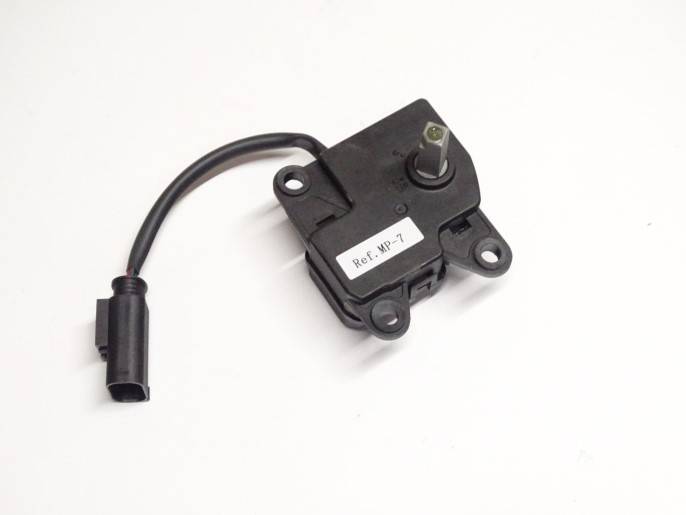

Мотор редуктор ВАЗ-2110 выпускается в двух вариантах: нового и старого образца. Моторчик старого образца – металлический, с тягой для соединения с приводом заслонки. Моторедуктор нового образца – пластиковый, с хвостовиком вала, соединяющимся непосредственно с механизмом заслонки.

Устройство моторедуктора простое. Моторчик, уложенный в пластиковый или металлический корпус, с номинальным напряжением 12 вольт, вращает систему из зубчатых пластиковых шестерен. Цель этой системы – понизить частоту вращения выходного вала и увеличить на нем крутящий момент. Выходной вал воздействует на тягу или на привод заслонки.

Управляется привод отопителя от электронного блока управления, который расположен на торпеде под рукоятками регулирования отопителя. Реверс мотора осуществляется за счет изменения полярности подаваемого напряжения. Обратную связь с блоком управления обеспечивает датчик положения.

Моторедуктор печки ВАЗ-2110 находится с левой по ходу движения стороны подкапотного пространства под верхней пластиковой защитой. Крепится к корпусу печки тремя винтами.

Неисправности и их причины, первичная диагностика

Неисправностей, из-за которых не работает моторедуктор печки ВАЗ-2110 или некорректно реагирует на изменение положения рукоятки, несколько.

Если ЭБУ отправляет некорректный сигнал или не подает питание на сервопривод вообще – заслонка не будет нормально работать. Эта неисправность проявляется в полном отказе привода заслонки (из дефлекторов всегда дует горячий или холодный воздух) или ее частичной работоспособности (при включении некоторых режимов ничего не меняется или заслонка становится в крайнее положение).
Потеря контакта. Окисление или обрыв проводки закономерно выведет из строя микромоторедуктор привода печки.
Поломка электроники переключателя. Переключатель – это простейший набор поочередно замыкаемых контактов при повороте рукоятки. Его неисправность проявляется в «выпадении» одного или нескольких режимов.
Перегорание моторчика. Редкая неисправность. Наблюдается в сырую погоду при нарушении герметичности корпуса или после скачка напряжения в бортовой сети.
Заклинивание редуктора. Пластиковые шестерни иногда из-за перекоса или попадания инородных тел между зубьями заклинивают.
Разрушение привода. У сервоприводов старого образца обламывается тяга, у новых моторчиков сворачиваются грани приводного вала. Эта поломка предусматривает только замену микромоторедуктора печки ВАЗ-2110.

Как проверить моторедуктор печки ВАЗ-2110?

Самый простой способ диагностики – прислушаться к работе привода. Для этого включите зажигание и поверните рукоятку регулятора температуры в одно из крайних положений. Затем резко, одним движением, включите другую крайнюю позицию переключателя. Прислушайтесь к центральному дефлектору на торпеде. Моторчик издает характерное жужжание.

Можно и визуально проконтролировать работу заслонки. Она видна в центральном воздуховоде, если подсветить фонариком. Поворачивайте переключатель и следите за заслонкой.

Однако эти способы диагностики отвечают только на один вопрос: работает ли в целом механизм управления заслонкой. Причина может заключаться не только в микромоторедукторе. Для более детальной диагностики потребуется демонтаж моторчика.

Снятие моторедуктора отопителя ВАЗ-2110

Для доступа к микромоторедуктору отопителя ВАЗ-2110, независимо от года выпуска авто, потребуется произвести несколько несложных операций.

Снимаем дворники. Крепятся они на двух гайках. Поднимаем защитные колпачки и откручиваем крепежные гайки ключом на 14.
Демонтируем верхнюю защиту моторного отсека — жабо. Для этого откручиваем саморезы крестовой отверткой, часть которых скрыта под круглыми пластиковыми заглушками.
Снимаем шумоизоляцию моторного щита. Крепится она на винтах. Чтобы ее демонтировать, потребуется отсоединить патрубки подвода охлаждающей жидкости.
Отсоединяем трапецию дворников, которая крепится на двух гайках к кузову.

Можно демонтировать вакуумный усилитель тормозов, однако эта операция необязательна. Но тогда при откручивании винтов моторедуктора потребуется короткая отвертка или трещотка с насадкой-отверткой.

С левой стороны по ходу движения авто, возле перегородки моторного щита над вакуумным усилителем и расположен микроредуктор управления заслонкой отопителя ВАЗ-2110. К нему подведены две фишки. Более массивная фишка – это питание. Она подает напряжение на обмотки электромотора. Фишка поменьше – контрольная, считывает положение вала и отправляет эту информацию на блок управления. Отсоединяем эти фишки. Фишка питания может иметь металлическую фиксирующую скобу. Не забываем поднять ее плоской отверткой.

Моторчик, независимо от конструкции, крепится к корпусу печки на трех винтах. Выкручиваем винты и извлекаем моторчик.

Диагностика, ремонт и замена

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Схема проверки та же, что и на этапе диагностики: просто подаем напряжение на обмотки моторедуктора и меняем полярность. Моторчик крутится, шток поворачивается – устанавливаем моторедуктор на свое место.

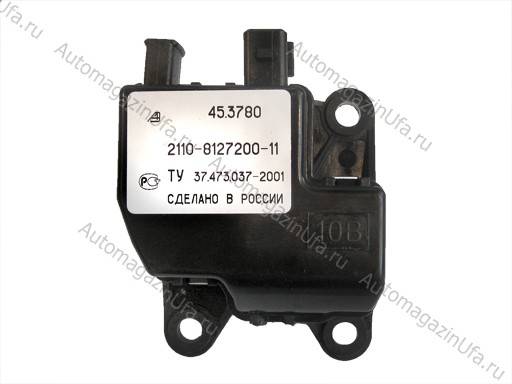

Моторедуктор заслонки отопителя 2110-8127200 в Челябинске

Является аналогом датчиков 45.3780 (2110-8127200-11), МЗО-1,0, 2110-8127200-10, 2110-8127200-14, 2110-8127200-12, 45.3780-01, МРЗ0-1, КФВШ.421311.003, МР-2-01ЕПКД.403432.005, МР-2-03 ЕПКД.403432.005

Применение:Вазовский номер 2110-8127200

Поставляется на конвейер

Автомобили ВАЗ 2110 и их модификации, автомобили Волга, Газель.

предназначен в комплекте с блоком управления и датчиком температуры воздуха в салоне для автоматического регулирования углового положения заслонки отопителя автомобилей ВАЗ, работающих при температуре окружающей среды от -40°С до +45°С и влажности (90±3)% при номинальной температуре (27±3)°С.

Основные технические характеристики:

1. Номинальное напряжение питания ЭД МР — (10±0,1) В постоянного тока.

2. Рабочий диапазон напряжений питания ЭД МР — (9,5…11) В постоянного тока.

3. Потребляемый ток ЭД МР в режиме холостого хода при номинальном напряжении питания в нормальных климатических условиях — не более 0,05 А.

4. Рабочий диапазон температур окружающей среды от -40°С до +85°С.

5. Масса МР — не более 0,14 кг.

6. Номинальная нагрузка на выходном валу МР — (0,4±0,03) Н*М.

7. Начальный пусковой момент на выходном валу МР при номинальном напряжении питания в нормальных климатических условиях — не менее 1,0 Н*М.

8. Частота вращения выходного вала МР в режиме холостого хода и номинальном напряжении питания в нормальных климатических условиях — (2,3±0,6) об./мин.

9. Направление вращения выходного вала МР — реверсивное;

10. Износоустойчивость МР не менее 40000 циклов в течение времени не менее 550 часов.

Гарантия производителя:

Применение новейшей импортной комплектации, модернизация позволило увеличить ресурс и надежность моторедуктора, что подтверждено испытаниями в независимых лабораториях.

Гарантия — 12 месяцев.

Мотор редуктор стеклоочистителя ВАЗ

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Мотор редуктор стеклоочистителя ВАЗ-1111 КЗАЭ

модели	группы
ВАЗ-1111 «ОКА»	Стеклоочиститель передний	посмотреть
ВАЗ-1111 «ОКА»	Стеклоочиститель передний	посмотреть

Код товара: 004145

Мотор редуктор стеклоочистителя ВАЗ-1111 КЗАЭ

Артикул: 1111-5205015 Производитель КЗАЭ ОАО г.

Калуга 673.5205

Интернет: нет в наличии

Код товара: 103292

Мотор редуктор стеклоочистителя ВАЗ-1111 КЗАЭ

Артикул: 476.3730 Производитель КЗАЭ ОАО г. Калуга 476.3730

org/Offer»>

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Мотор редуктор стеклоочистителя ВАЗ-1111,08,2121 дв.задка КЗАЭ

Код товара: 001659

Мотор редуктор стеклоочистителя ВАЗ-1111,08,2121 дв.задка КЗАЭ

Артикул: 21213-6313100 Производитель КЗАЭ ОАО г. Калуга 471.3730

org/Offer»>

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Мотор редуктор стеклоочистителя ВАЗ-1111,08,2121 дв.задка СтартВОЛЬТ

Код товара: 474340

Мотор редуктор стеклоочистителя ВАЗ-1111,08,2121 дв.задка СтартВОЛЬТ

Артикул: 21213-6313100 Производитель СтартВОЛЬТ VWB0108

org/Offer»>

Код товара: 226856

Мотор редуктор стеклоочистителя ВАЗ-1118 вал d=10мм КЗАЭ

Артикул: 1118-5205015 Производитель КЗАЭ ОАО г. Калуга 842.3730-10

Код товара: 490221

Мотор редуктор стеклоочистителя ВАЗ-1118,2170 вал d=12мм СтартВОЛЬТ

Артикул: 1118-5205015 Производитель СтартВОЛЬТ VWF0170

org/Offer»>

Код товара: 226854

Мотор редуктор стеклоочистителя ВАЗ-1119 дв.задка КЗАЭ

Артикул: 1119-6313090 Производитель КЗАЭ ОАО г. Калуга 114.6313

Код товара: 490219

Мотор редуктор стеклоочистителя ВАЗ-1119,2171 дв.

задка СтартВОЛЬТ

Артикул: 1119-6313090 Производитель СтартВОЛЬТ VWB0119

Код товара: 562360

Мотор редуктор стеклоочистителя ВАЗ-2101 MEGAPOWER

Артикул: МЭ241 Производитель MEGAPOWER JY001

org/Offer»>

Код товара: 001656

Мотор редуктор стеклоочистителя ВАЗ-2101 АВТОПРИБОР

Артикул: 2103-5205015 Производитель АВТОПРИБОР г.Владимир СЛ192-5205300

Код товара: 001655

Мотор редуктор стеклоочистителя ВАЗ-2101 КЗАЭ

Артикул: 2103-5205015 Производитель КЗАЭ ОАО г. Калуга МЭ241

Код товара: 293551

Мотор редуктор стеклоочистителя ВАЗ-2101 СтартВОЛЬТ

Артикул: 2103-5205015 Производитель СтартВОЛЬТ VWF0101

org/Offer»>

Код товара: 500797

Мотор редуктор стеклоочистителя ВАЗ-2108,ГАЗ-3302 привод BOSCH CARTRONIC

Артикул: CTR0101491 Производитель CARTRONIC CTR0101491

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Мотор редуктор стеклоочистителя ВАЗ-2108,М-2141,ГАЗ-2410 АВТОПРИБОР

модели	группы
ВАЗ-2115	Стеклоочиститель и фароочиститель	посмотреть
ВАЗ-2115	Стеклоочиститель передний	посмотреть

Код товара: 074528

Мотор редуктор стеклоочистителя ВАЗ-2108,М-2141,ГАЗ-2410 АВТОПРИБОР

Артикул: 2115-5205015 Производитель АВТОПРИБОР г. Владимир СЛ136-5205200

Интернет: нет в наличии

Код товара: 007108

Мотор редуктор стеклоочистителя ВАЗ-2108,М-2141,ГАЗ-2410 КЗАЭ

Артикул: 2108-5205015 Производитель КЗАЭ ОАО г. Калуга 171.3730

Интернет 11 шт.

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Мотор редуктор стеклоочистителя ВАЗ-2110 С/О

Код товара: 001658

Мотор редуктор стеклоочистителя ВАЗ-2110 С/О

Артикул: 2110-5205015 Производитель КЗАЭ ОАО г. Калуга 84.3730

org/Offer»>

Интернет: нет в наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Мотор редуктор стеклоочистителя ВАЗ-2110,2123 вал d=12мм СтартВОЛЬТ

Код товара: 490220

Мотор редуктор стеклоочистителя ВАЗ-2110,2123 вал d=12мм СтартВОЛЬТ

Артикул: 2110-5205015 Производитель СтартВОЛЬТ VWF0111

org/Offer»>

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Мотор редуктор стеклоочистителя ВАЗ-2110,2123 КЗАЭ

Код товара: 013420

Мотор редуктор стеклоочистителя ВАЗ-2110,2123 КЗАЭ

Артикул: 2110-5205015 Производитель КЗАЭ ОАО г. Калуга 842.3730

org/Offer»>

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Мотор редуктор стеклоочистителя ВАЗ-2111 дв.задка КЗАЭ

Код товара: 006497

Мотор редуктор стеклоочистителя ВАЗ-2111 дв.задка КЗАЭ

Артикул: 2111-6313090 Производитель КЗАЭ ОАО г. Калуга 11.6313-01

org/Offer»>

Интернет: нет в наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Мотор редуктор стеклоочистителя ВАЗ-2112 дв.задка КЗАЭ

Код товара: 096756

Мотор редуктор стеклоочистителя ВАЗ-2112 дв.задка КЗАЭ

Артикул: 2112-6313090 Производитель КЗАЭ ОАО г. Калуга 111.6313-100

org/Offer»>

Ремонт/замена микро мотора редуктора заслонки печки ВАЗ 2110 воими руками

Одной из самых распространённых болячек ВАЗ 2110, мы бы даже сказали неисправность «стандартная» — это печка данного автомобиля. В нашем случаи поток воздуха был постоянно горячим (возможно постоянно холодный), на изменения положения рычага печки реакции никакой. Это связано со специфической конструкцией отопления в ВАЗ 2110. Оно устроено так, что нет крана подачи охлаждающей жидкости в радиатор, а регулирование температуры потока происходит посредством работы воздушной заслонкой (улица/радиатор). То есть охлаждающая жидкость в радиатор печки подаётся постоянно.

Весь процесс ремонта своими руками описан в данной фото инструкции. А если вас интересуют другие причины почему не работает печка ВАЗ 2110 читайте нашу статью.

Первым делом нужно определить причину проблемы. Практически в 90% случаев виновником «неработающей печки» или «постоянно работающей» печки, является заслонка воздуховода, а точнее её микро редуктор, в силу специфичности конструкции отопления на ВАЗ 2110.

Поэтому разбираем на центральной консоли сопла, т.е. снимаем их.

Далее с помощью рычага регулирующий подачу воздуха(переводим его в крайнее левое и крайнее правое положение), нужно посмотреть движется ли заслонка.

В нашем случае, действительно заслонка не реагирует на движение рычага, и её заклинило в одном крайне правом положении.

На изображении показано правильная работа заслонки. Если заслонка реагирует на движение заслонки, а дует если теплый или холодный воздух, то нужно искать неисправность в области радиатора.

Можно очень просто проанализировать как работает блок САУО. Подаётся ли с САУО управляющее напряжение на мотор редуктора? Вот схема

Подключаем тестер к клеммам х1.2(розовый) и х1.8(коричневый). Включаем зажигание. Когда переводите рукоятку температуры в самое положения, на 10-15 секунд должен появиться управляющее напряжение 10 Вольт. Далее при каждом изменении положения рукоятки температуры в боковое положения, полярность управляющего напряжения должна меняться. В случае когда напряжение нет совершенно, то нерабочий САУО.

ОСТОРОЖНО! Ни при каких обстоятельствах не замыкайте эти контакты и не пускайте на них напряжение. Таким образом вы спалите выход операционного усилителя САУО, он рассчитан только на 1А.

В случаи когда печка фунциклирует только в крайних положениях или есть подозрения, что редуктор исправен, а его вал проворачивается в гнезде заслонки, то легко проверить исправность датчика положения заслонки. При переводе рукоятки температуры в крайние положения сопротивление между контактами х1.1(зелёный) и х1.4(голубой с пурпурной полосой) должно меняться.

Итог: САУО исправен, даёт микромоторедуктору напряжение, а заслонка на это не реагирует.

Демонтируем дворники, выкручиваем показанные стрелками болты. Также выкручиваем 2 гайки что находятся по бокам. Осторожно отводим пластмассовый зацеп от отверстия в кузове, демонтируем жабо.

Далее чтобы более удобно было снимать и устанавливать жабо, разрезаем трубочку, что служит для подачи омывателя и вставляем в неё трубочку от баллона с монтажной пеной.

Место дислокации редуктора.

Демонтировать редуктор можно из этого положения. Крепится он 3-мя болтами.

Редуктор демонтирован с автомобиля.

Далее приступаем к его разборке.

При помощи плоской отвертки аккуратно отгибаем защелки и разъединяем две половинки.

Подключаем к разъёму моторчика питание от САУО и тестируем работает ли моторчик?

В любом случаи снимаем моторчик и разбираем его.

Для того чтобы не изменить моторчику направление вращения (полярность) помечаем положение крышки к корпусу.

Если моторчик не работает, ищем место где произошел обрыв цепи. Если всё в порядке смазываем его.

После смазывания подключаем моторчик к редуктору, если вал движется — это значит всё в полном порядке.

Сборку производим в обратной последовательности.

Моторный город России — Спецрепортаж .

; Российский автопроизводитель следует плану выживания: экспорт

Автомобили ВАЗ имеют общий опыт только на сборочных линиях длиной в последнюю милю. В огромном сборочном здании есть четыре таких параллельных линии, каждая для разных моделей.

Линии работают примерно так же, как и при строительстве завода Fiat, каждая из которых производит 45 автомобилей в час на максимальной скорости, но большую часть дня меньше, отчасти из-за отсутствия запчастей, а отчасти из-за безразличия корпораций к продаже большего количества автомобилей в России. Россия.Для сравнения: самые производительные американские заводы Ford Motor Company, собирающие Taurus и Sable, могут производить 65 автомобилей в час на одной линии.

Рабочие здесь не только устанавливают моторы, приборные панели, бензобаки и тому подобное, медленно заполняя проходящие корпуса кузовов по мере их движения по линиям. Они также обрабатывают многие узлы — например, быстро прикрепляют рулевые колеса к рулевым стойкам или вентиляторы к радиаторам, прежде чем помещать эти узлы в автомобили. Дополнительные задачи, исключенные из большинства западных сборочных конвейеров, заставляют рабочих работать без остановок в течение 50-минутных периодов, когда они находятся рядом за столиками вдоль линий, а те, кто отдыхает, пьют чай.Гнев по поводу кредита, выпуск

«Первоначальный капитал, который потребуется для увеличения производства за счет автоматизации сборочных линий, огромен», — сказал Константин Сахаров, директор по исследованиям и разработкам. «Мы могли бы сделать это когда-нибудь, но сейчас наша цель — улучшить качество наших автомобилей».

Экономика инвестиций в качество, особенно в автомобили, проданные за рубежом, а не в количество для увеличения продаж дома, достаточно ясна. Средняя цена продажи автомобиля ВАЗ в России, независимо от модели, составляет 300 000 рублей, или 2300 долларов — цена, которая искусственно занижена из-за государственных ограничений.

Прибыль от продажи 300 000 рублей без вычета налогов и издержек составляет всего 35 000 рублей, или 260 долларов, сказал г-н Глушков. Те же автомобили, проданные за границу, приносят от 5000 до 8000 долларов, что намного больше. Правительство также разрешило ВАЗу хранить 90 процентов этой долларовой выручки на зарубежных счетах, чтобы покупать западное оборудование, недоступное в бывшем Советском Союзе.

ВАЗ не публикует финансовых данных, но г-н Жильцов сказал, что после уплаты налогов и счетов в 1992 году для инвестиций останется 250 миллиардов рублей, или 200 миллионов долларов.Этого недостаточно, чтобы запустить Lada 2110 к концу 1993 года, и официальные лица ВАЗа пытаются занять 300 миллионов долларов у западных банков. Банки договорились, если Правительство России гарантирует возврат. Это еще не сделано.

Утром обнаружена форсунка ВАЗ 2110. Инжектор давно заводится из-за Джто

Устройство любой машины сложно. Отечественные модели не исключение. У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда и вообще к отказу от них. Некоторые автовладельцы сталкиваются с проблемой — заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

Часто такая проблема возникает из-за пришедшего в негодность аккумулятора. Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

Причины

Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

Топливный насос
Датчики коленвала и распределительного вала
Свечи зажигания
Катушки зажигания.

Причины считаются, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начинайте проверку от бензонасоса. Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

Замена бензонасоса производится следующим образом:

Нужно отсоединить минусовую клемму АКБ.

2. Затем откручиваем крышку топливного насоса.

3. На следующем этапе нужно демонтировать разъемы с помпы.

4. Теперь появился свободный доступ к устройству. Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить трассу, но до этого нужно давить.После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А потом удалите.

7. Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не запускается на прогретом моторе

Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками. Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, работает бензонасос, а свечи заполняются, значит, забиты форсунки. Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

Для начала нужно демонтировать форсунки. Для этого дождитесь остывания мотора, затем отсоедините разъемы топливного насоса;
Запустите двигатель и повторяйте до тех пор, пока не перестанет реагировать на повороты ключа. Так вы сможете снизить давление в системе;
Снимите минусовую клемму с АКБ, а также пандус нужно отсоединить патрубки и разъемы;
Демонтировать впускной коллектор вместе с дроссельной заслонкой и форсункой;
Теперь можно приступить к снятию топливной рампы вместе с форсунками;
Нужно отсоединить крепления и демонтировать форсунки.

Моющие форсунки:

Прежде всего необходимо снять резиновые кольца. Тогда лучше всего на их место установить новые;
Теперь нужно очистить форсунки, а также воронкообразные поверхности;
Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в баллон для очистки карбюраторов. Его необходимо подключать к патрубкам максимально плотно и герметично;
Теперь нужно подать инструмент для промывки и нажать на кнопку. Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

Не запускается электродвигатель

Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

Что делать? Свечи нужно открутить, а потом подогреть и установить. После этого запустить мотор. Если он становится, значит проблема в неисправных свечах. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую неисправность не удастся. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком. Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

Процесс замены:

Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму с АКБ;
Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем
Ключом на 13 нужно открутить провод с плюсовой клеммы стартера, после чего отсоединить провод

4.Теперь нужно открутить 3 болта крепления, а затем снять старый стартер и установить новый.

Выход

Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится — не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на морозе? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с двигателем 16 клапанов. А не так давно у меня начались трудности с ее запуском. При этом он может просто начать, а иногда и с трудом. Подскажите в чем может быть дело?

Причины в том, что после ночной стоянки автомобилисту сложно запустить двигатель — может быть много. Это касается и тех ситуаций, когда машину с вечера завели без дефектов, а с самого утра проблема, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь был окружен машинами! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки. Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их быстро решить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на морозе.

Принцип запуска

Чтобы узнать, почему двигатель не запускается, необходимо точно знать порядок его работы. В основе запуска двигателя, от которого зависит зажигание и система топливовоздушной смеси, которая подается в определенных пропорциях. Поэтому, если некоторые из этих компонентов не работают должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделяются при плохом запуске холодного двигателя:

Низкий уровень заряда аккумулятора — Эта причина чаще всего встречается в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию.Так как в таких условиях посаженная машина может очень быстро потерять заряд. Решить эту проблему можно обычной заменой аккумулятора на новый или периодическим обслуживанием старого для его подзарядки.
На редакционной машине сидела батарея. Правда, это была 8-ми клапанная ВАЗ-2112. Но суть та же.
Осматривая систему зажигания дополнительно, обратите внимание на состояние отдельных катушек и свечей зажигания . Проверьте их на наличие трещин и видимых следов износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.
Порядок демонтажа не имеет значения.
Проверить давление в топливной рампе, как правильно делать.
Фактически рампа находится под давлением
Хотя и не является основным, но может быть причиной запуска двигателя. .
Дроссель до и после очистки
Фильтр воздушный и ДМРВ — Воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная сила в цилиндрах была смешана с необходимым количеством топлива.Что делать, если.
Подключаем щупы измерителя: красный к желтому, а черный к зеленому (на массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна для холодного двигателя, так как загустевшее масло при недостаточном давлении намного сложнее пробить основные узлы и агрегаты двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как можно сделать так, чтобы проблемы с запуском двигателя на холоде не были редкостью и послужили этому разные причины. Отсюда следует от наименее сложного к наибольшему. Так как даже незначительная проблема в маленьком узле может послужить отказом в запуске всего двигателя.

Как легче простудиться зимой

Совет! Для того, чтобы запуск двигателя в холодное время года был значительно проще, советуем установить на автомобиль сигнализацию в автозапуске.

Каждый раз нагревается. Расход топлива пострадает, но вероятность попасть в сильный мороз вырастет

Если температура опускается ниже 20 градусов с минусом, можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только сидеть зимой в теплой машине, но и не даст много крохотного масла при сильных ночных морозах, что, безусловно, благоприятно скажется на состоянии мотора в целом.

Автомобиль ВАЗ 2110 8 клапанов (инжектор) очень популярен в России. Особых проблем в эксплуатации эта машина не вызывает. Но бывают случаи, когда ВАЗ 2110 8 клапанов (инжектор) не заводится. Что делать? Сегодня мы постараемся ответить на этот вопрос.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Откройте капот и посмотрите, хорошо ли затянуты клеммы. Банальная причина того, что ВАЗ 2110 8 клапанов (форсунка) не заводится, это плохая посадка плюсовой или минусовой клеммы. Но не стоит исключать разрядку самого аккумулятора, особенно зимой или после длительного простоя.Вам нужно измерить напряжение аккумулятора. Если он ниже 12, его следует зарядить. Нормальный пусковой ток Батарея выдает 14-14,5 вольт. Полезный совет опытных автомобилистов — зимой снимайте аккумулятор на ночь и храните дома. Так у вас больше шансов на успешный запуск мотора. Вы тратите гораздо меньше времени, чем если возитесь с зарядным устройством (особенно если машина стоит во дворе, а не в гараже). А когда машина стоит больше недели, снимите с нее одну из клемм. Некоторые элементы могут работать постоянно и немного снижать напряжение.

Стартер не крутит

Что делать, если АКБ на ВАЗ 2110 8 клапанов (форсунка) в норме, но стартер не крутит?

Одна из причин этого явления — реле. При запуске слушайте щелчки. Если нет, реле вышло из строя. Иногда его коротит «на массу» — сдвиньте, и проблема решится сама собой.

Предохранитель

Не лишним будет проверить такие детали, как предохранители.ВАЗ 2110 Форсунка 8 клапанов может не заводиться из-за перегоревших элементов. Откройте блок предохранителей и посмотрите их целостность. По центру тонкая проволока — если ток выше определенного значения (5.15.20 ампер) горит.

В нашем случае это может быть предохранитель АЗС. Если он не гудит, то проблема в этом однозначно. Часто замена предохранителя возобновляет его работу.

Свечи

Если зажигание включено (форсунка ВАЗ 2110 8 клапанов в том числе), аккумулятор заряжен и целые предохранители, нужно проверить свечи. Это одна из частых проблем, возникающих на инжекторных двигателях. Почему-то машина не заводится, а бензин продолжает поступать в камеру сгорания. В итоге свеча топливная топливная. И вместо того, чтобы вызвать искру, свечи гаснут горючей смесью. Они намокают.

Искра проходит мимо электрода, и воспламенения не происходит. Совет опытных автолюбителей: при повороте ключа зажигания нужно нажимать акселератор «в пол».Так вы просушите камеру сгорания — в нее будет попадать больше воздуха. Если после трех-пяти попыток у вас не получилось запустить мотор, не стоит разряжать аккумулятор. Для проверки нам нужно открутить свечи. Здесь вам понадобится специальный шестигранный ключ. Для каждой модели свечи она имеет разный диаметр. Сначала снимите высоковольтный провод. Делать это нужно очень осторожно. Если потянуть с силой, он развернется и отремонтировать будет невозможно. Поверните его по часовой стрелке и против часовой стрелки и слегка потяните на себя (за основу).Открутите элемент и посмотрите на электрод. Если конец свечи мокрый, а сама она имеет характерный запах бензина, что означает «залито».

Как сушить свечу?

Как мы уже говорили ранее, можно попасть на выжатую педаль газа. Но не всегда получается. Это может быть нефтяной коллапс или нагар. Итак, устаревшие свечи выносят в теплое помещение. Обязательно обратите внимание на цвет электрода. Если он красный, значит, вы использовали топливо с большим количеством присадок.Они убивают не только свечи, но и кислородные датчики. ВАЗ 2110 Форсунка 8 клапанов с летящей черной свечой говорит о том, что масло попадает в камеру сгорания. Это могут быть усиленные кольца или масляные колпачки.

Но как бы ни было брака, свечу нужно просушить и обработать в кислоте. У него нет контакта с электродом — наоборот, так даже лучше. Если нет времени, протереть от налета бензином и установить на место. Часто искра не попадает на электрод из-за нагара.Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

Смотрим датчики

Иногда машина не заводится из-за неправильно работающей электроники. Если в автомобиле неисправен датчик коленвала, это серьезная проблема. При такой неисправности машина не заводится ни при каких обстоятельствах. Электроника не может зафиксировать положение вала и выдает неисправность в двигателе.

Как это проверить?

Для этого нам понадобится мультиметр. Замеряем сопротивление катушки датчика коленвала.Оно должно быть от 500 до 700 Ом. На самом мультиметре ставим предел 200 маршливольт и закрепляем щуп на выходы датчиков.

Стальной предмет тратить несколько раз перед сердечником. Если элемент рабочий, он должен его распознать, и показания выше будут на мультиметре. Если нет, датчик пришел в негодность. Не ремонтируется — только замена.

Фильтры

Бывает, что машина перестает заводиться из-за загрязненного фильтра.Их всего двое. Это топливо и воздух. Вам нужно проверить оба, но сначала последнее (так как его легче удалить). Если его состояние оставляет желать лучшего, его нужно заменить.

При этом воздух не может попасть в цилиндры, из-за чего в камере много бензина и выливает свечи на ВАЗ 2110 8 клапанов. Форсунка может выйти из строя и из-за плохой подачи топлива. В этом случае нужно заменить бензиновый фильтр. При покупке учтите, что есть карбюраторный и инжекторный фильтры.Их легко спутать, и они рассчитаны на разное давление.

Форсунка

Основным отличием форсунки от карбюраторной системы является отсутствие форсунок в последней. Приготовление смеси происходит под высоким давлением. Если форсунка его не производит, машина плохо заводится и работает нестабильно. Из-за некачественного топлива он забивается. Причем для этого достаточно частиц пыли размером более 10 мкм. Как проверить? Если мотор все еще заводится, послушайте двигатель.Если он троит, а форсунка на этом баллоне холодная, значит она пришла в негодность. Очистить его от грязи можно ультразвуком. Эта процедура проводится на специализированном стенде.

Плохой запуск и закипание

В данном случае причина кроется в охлаждающей жидкости. Проверьте ее уровень. При необходимости разбавить дистиллированной водой. Однако смешивать разные марки Тосола не обязательно. Он может вспениваться, что еще больше ускорит перегрев.

Возможна поломка термостата.ВАЗ 2110 Форсунка 8 клапанов оснащена двухзвездочным элементом. Проверить это очень просто. Для этого потребуется горелка и кастрюля с водой. Помещаем термостат в емкость и ждем, пока вода закипит. Если пузыри идут, а поршень не двигается, значит, деталь неисправна. На металлическом корпусе термостата обозначена температура, при которой он должен работать. Товар не ремонтируется — только замена. В результате система не может регулировать рабочую температуру toosol.Охлаждающая жидкость движется только по маленькому кругу. А может быть плохо (раз) машина может быть из-за неправильно отрегулированного зажигания. На большинстве «дюжины» стоит трабмлерное зажигание. Здесь необходимо установить правильный угол опережения.

Заключение

Итак, мы выяснили, по каким причинам у автомобиля ВАЗ 2110 не заводится форсунка. При эксплуатации соблюдайте правила замены расходных материалов. Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно.Свечи зажигания служат от 20 до 40 тысяч. Батарею рекомендуется менять раз в пять лет, а по возможности «скидывать» клеммы и держать в тепле. А Тосол нужно менять каждые два года. Со временем он выделяет соли и выпадает в осадок, который оседает на стенках и препятствует нормальному отводу тепла. Если поддерживать машину в хорошем техническом состоянии, проблемы с запуском мотора не страшны.

Среди существующих причин, по которым двигатель не запускается, необходимо выделить несколько:

Разряженный аккумулятор.Эта частая причина обычно встречается зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд. Вы можете решить эту проблему быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
Топливный насос. При нормальном запуске от АКБ машина все равно не заводится. Вторая причина появления проблемы — подъем в бензонасосе. Двигатель вашего автомобиля может не запуститься из-за нехватки бензина в топливной системе.Это может быть связано с неработающим топливным насосом, подающим топливо из бензобака. Проверить эту неисправность достаточно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является топливный насос.
Датчики. Следующей, не менее частой причиной могут быть датчики коленвала или распредвала. Эти устройства похожи, но расположены в разных местах: сверху и снизу автомобиля. Если аккумулятор полностью заряжен, а заправка в порядке, то нужно проверить состояние датчиков.Диагностировать состояние датчиков можно на сотне или самостоятельно. Проверьте, есть ли искра в свечах при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
Свечи. Они отвечают за подачу искры, необходимой для воспламенения топливно-воздушной смеси. Свечи с постоянными нагрузками выходят из строя, загрязняются, накрываются нагаром. Поэтому нужно проверить их состояние, убрать ворс и сполоснуть. Но лучше на время проверки заменить их на новые.Если двигатель завелся, то оставьте их на месте. Если нет, продолжайте поиск проблемной области.
Сигнализация. В некоторых случаях бывает, что на неисправную сигнализацию влияет работа системы зажигания. Если в предыдущих элементах автомобиля причина поломки не обнаружена, нужно отметить эту опцию. Причина, по которой машина плохо заводится, редко связана с сигнализацией, но все же стоит проверить.
Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эта работа будет выполнена специалистами СОСТ на необходимом оборудовании.Во избежание неисправностей газораспределительного механизма не заливайте топливо в топливо с низким октановым числом. Оптимальный вариант для ВАЗ-2110 с инжектором — АИ-95, в крайнем случае АИ-92.
Зажигание. Возможно, в вашей машине просто загорелось зажигание, из-за чего она плохо заводилась. В этом случае неисправностью будет раннее или позднее возгорание, появившееся из-за вибрации. Со временем крышка траверса на автомобиле немного поворачивается, в результате чего искра подается неравномерно.Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает балансировать. Избавиться от этой проблемы можно, повернув крышку траверса против часовой стрелки.

Информация для иностранных клиентов

«ТЮНИНГ СПОРТ» Компания была основана в 1998 году и на сегодняшний день является одним из ведущих поставщиков спортивных аксессуаров для автомобилей LADA (ВАЗ) и NIVA (4×4) . Ассортимент магазина компании насчитывает более 5000 наименований товаров для тюнинга и автоспорта и постоянно расширяется.

«TUNING SPORT» сотрудничает с Европой и на сегодняшний день у нас имеется обширная база постоянных клиентов в таких странах, как Португалия, Испания, Франция, Италия, Германия, Бельгия, Нидерланды, Великобритания, Ирландия, Исландия. , Дания, Норвегия, Швеция, Финляндия, Польша, Литва, Латвия, Эстония, Беларусь, Украина, Словакия, Венгрия, Босния и Герцеговина, Сербия, Чехия, Румыния, Болгария, Греция, Турция, Израиль и т. Д.Наша компания имеет опыт отправки заказов даже в Австралия, Эквадор и США .

Совершать покупки в интернет-магазине «ТЮНИНГ СПОРТ» легко и удобно. Мы создали эту страницу специально для наших зарубежных заказчиков. Здесь вы узнаете, как разместить заказ на нашем сайте, а также узнаете подробности о способах оплаты и доставке.

Как сделать заказ

Используя пункты меню, расположенные в нижней части этой страницы, выберите нужный вам раздел.Мы рекомендуем вам использовать веб-браузер Google Chrome, так как он может помочь вам перевести нужную страницу на ваш родной язык.

Добавьте желаемые товары в корзину и нажмите «Разместить заказ» при добавлении последнего товара в корзину.

Для шага «1. Кому» выберите «Новый пользователь» и введите свои данные: имя, адрес электронной почты, номер телефона, дополнительные данные (при необходимости).

Для шага «2. Как доставить» выберите Почта России или EMS Почта России (экспресс-доставка, но дороже) и введите свой полный адрес и почтовый индекс для доставки.

Для шага «3. Как платить» выберите один из двух способов оплаты: онлайн-платеж через Visa / Mastercard или денежный перевод через Western Union.

После этого нажмите «Оформить заказ» .

Если все заказанные вами товары есть в наличии, мы рассчитаем стоимость доставки и вышлем вам счет.

Как оплатить заказ

Мы предлагаем два варианта оплаты:

1. Оплатите счет через Western Union https://www.westernunion.com

2. Сделайте онлайн-платеж с помощью Visa / Mastercard

Способы доставки

Мы доставляем продукцию по всему миру со склада «TUNING SPORT» в Москве двумя способами:

1. Почта России

Доставка по всему миру мелких и средних товаров (максимальная длина — 105 см или 41 дюйм). невозможно Доставка бамперов (обвесов) и других крупногабаритных предметов (пороги, крылья, капоты, балки задних мостов, подрамники и т. Д.) Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ. При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX.Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

2. EMS Почта России

Ускоренная доставка по всему миру мелких и средних товаров (максимальная длина — 150 см или 59 дюймов). невозможно доставить бамперы (обвесы) и другие крупногабаритные предметы (пороги, капоты, балки задних мостов и т. Д.) EMS Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ.При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ EMS Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX. Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

Как получить скидку

Для постоянных клиентов нашего интернет-магазина действует прогрессивная система скидок:

Общая сумма покупки 20. 000 руб. — 5% скидка
Общая сумма покупки 50.000 руб. — 10% скидка
Общая сумма покупки 250.000 руб. — 15% скидка

Чтобы принять участие в системе прогрессивных скидок, вам нужно просто сделать покупки в нашем интернет-магазине. Ваша персональная прогрессивная скидка предоставляется автоматически, как только сумма ваших оплаченных заказов достигает следующего порога скидки.

Вы всегда можете узнать свою текущую ставку скидки и сумму, необходимую для следующего уровня, в своем аккаунте .

Прогрессивная скидка действует на все товары в «TUNING SPORT» онлайн каталоге . Прогрессивная скидка не суммируется с другими скидками (специальными предложениями). Скидка всегда рассчитывается от базовой цены товара.

Крыло / Спойлер ⁴¹
Воздухозаборники ¹³
Двери в стиле Lamborghini ⁴
Обвесы для LADA 4×4 NIVA ⁴⁵
Обвесы для LADA GRANTA ¹⁹
Обвесы для LADA KALINA ³⁴
Обвесы для LADA KALINA 2 ¹⁰
Обвесы для LADA LARGUS ¹⁴
Обвесы для LADA PRIORA ³²
Обвесы для LADA VESTA ¹⁸
Обвесы для LADA X-RAY ³
Обвесы на ВАЗ 2101, 2102, 2103, 2106 ²⁰
Обвесы на ВАЗ 2104, 2105, 2107 ³²
Обвесы на LADA SAMARA (ВАЗ 2108, 2109, 21099) ⁶⁵
Обвесы на LADA 110 (ВАЗ 2110, 2111, 2112), ВАЗ 21123 Купе ⁴⁷
Обвесы на LADA SAMARA-2 (ВАЗ 2113, 2114, 2115) ⁷⁷
Обвесы для HONDA ¹¹
Обвесы для KIA ⁴
Обвесы для MAZDA ¹
Обвесы для MITSUBISHI ²
Обвесы для OPEL ⁴
Обвесы для RENAULT ¹⁵
Сетка ⁴⁵

Какие бензонасосы для ваз 2110

Статья будет интересна тем, кто ищет информацию о технических характеристиках и производительности бензонасоса ВАЗ 2110. Бензиновые двигатели могут оснащаться электрическими или механическими устройствами.
Для автомобиля ВАЗ 2110 наибольшей популярностью пользуется электрический бензонасос Bosch, так как он имеет универсальные размеры, всегда есть в наличии в магазинах и стоит недорого.

Основные характеристики модели Bosch

Бензонасос ВАЗ 2110 имеет подачу в диапазоне 3–3,8 бар.

Для каждого типа топливной системы производитель выпускает отдельное устройство.
Многие автолюбители меняют сломанный механизм на модель Bosch с высоким давлением.Давление бензонасоса ВАЗ 2110 не влияет на подачу, потому что автомобили оборудованы обратной магистралью и излишки топлива возвращаются в бак. Также есть регулятор давления топлива. Расход топлива может увеличиться, если на рампе не будет создано оптимальное давление. После этого форсунки не распыляют, а заливают бензином, который не успевает сгореть.

Параметры модели Bosch 0580453453

Если вас интересует бензонасос ВАЗ 2110 Bosch, характеристики моделей будут различаться по длине, а иногда и по диаметру. Диаметр корпуса регулируется прокладками из газостойкой резины. Также устройства могут отличаться давлением, размещая фишки на клеммах. Сетка устройства не отличается количеством посадочных мест, но может отличаться по форме.
Можно переделать микросхему под терминал или установить от автомобиля ВАЗ. Эффективность бензонасоса зависит от длины топливного насоса при небольшом объеме топлива в баке. Если он расположен в модуле, для его установки требуется соответствие.
Длина модели Bosch 0580453453 составляет 105 мм, 0580453449 — 65 мм, а для Bosh 0580453465 — 90 мм.
Насос расположен в баке автомобиля, погружен в топливо. Он содержит электродвигатель, который приводит в действие насосный элемент. Связка этих узлов подает топливо под высоким давлением. В результате топливный насос шумит и требует охлаждения. Поэтому оборудование погружается в топливный бак, так как он служит охладителем и звукоизоляционным составом.

Как получить качественный прибор?

Цена на бензонасос ВАЗ 2110 на рынке будет в 2 раза ниже, чем в специализированном магазине.
Оборудование в прочной и герметичной упаковке. Внутри сумки рафинированный бензин. Если чувствуется запах бензина, значит, нарушена герметичность упаковки и есть вероятность появления коррозии внутри бензонасоса.
Подводное оборудование смазывается и охлаждается топливом. При использовании некачественных присадок и бензина происходит коррозия внутренних электрических механизмов. Если в приборе не используются дополнительные вещества (сухие), то происходит стирание щеток и их перегрев. Срок службы оборудования больше.
Некоторые автовладельцы планируют замену бензонасоса ВАЗ 2110 Bosch, характеристики и давление которого не в норме только из-за длительного использования. Его давление может составлять 6-7 атмосфер.
Было удивительно услышать от опытного водителя его метод проверки бензонасоса. Для этого он взял канистру с водой, включил ее на батарее и по потоку жидкости понял, что мощность бензонасоса уменьшилась.

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового ДВС, выполняющий функцию подачи топлива к форсункам или карбюратору под высоким давлением.
В зависимости от типа привода выполняются электронные и механические узлы. А теперь рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 — характеристики и конструкция

Этот тип механизма используется только на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на ДВС.

По собственной конструкции этот элемент является одной из разновидностей поршня и содержит следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачком.Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума просачивается в насос через отдельный клапан от бензобака. При этом нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из 2-х мембран, между каждой из которых имеется отдельная прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода.Существуют различные схемы привода насосов. Например, на российских «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На импортных машинах применялась собственная разработка с двухрычажным коромыслом.

Топливный насос на ВАЗ-2110 — свойства

Основными характеристиками данного устройства являются уровень давления и габариты корпуса. Самыми популярными на сегодняшний день являются агрегаты немецкого производства «Bosch». Давление бензонасоса ВАЗ-2110 около 2,8-3.8 бар. Сама особенность бензонасоса иногда определяется диаметром корпуса, в большинстве случаев это длина.

Размеры этой детали могут быть самыми разными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 мм. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины, эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке.Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. Другими словами, при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электронные аналоги

А что такое специальный бензонасос? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе. Электронный насос используется в бензиновых двигателях с распределенным впрыском топлива.В турбодизелях и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива к насосу избыточного давления. Кстати, по такому же принципу работают электронные насосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rail». Электронный механизм создает давление порядка 0,3 МПа (в силовых установках с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот блок находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потери из-за отсутствия поглощающих линий.

Конструкция электронного насоса включает следующие детали:

Электродвигатель
Насос в железном корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.В дополнение к перечисленным выше деталям в модуль этого агрегата входят также датчик расхода топлива, заборник топлива и сетчатый фильтр.

А рассматриваемая нами деталь действует за счет наличия 2-х клапанов — револьверного и редукционного. 1-й блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержания давления в системе, при этом часть топлива передается на впускной обратно.

По конструкции различают определенное количество типов электронасосов:

Ролик.
Шестерни.
Центробежный.

Ролик

Этот агрегат всасывает бензин и качает его за счет ротора и движения специальных роликов. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это место равномерно миниатюризируется, и в какой-то момент открывается входное отверстие. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно обрисовать механизм шестеренчатого насоса.В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, другими словами внешней шестерни. При вращении ротора боковые стороны его зубьев образуют сменную камеру через определенные промежутки времени. С помощью этих камер происходит всасывание и впрыск топлива.

Центробежный

Эти два насоса в силу своих конструктивных особенностей устанавливаются непосредственно в топливопровод. Современные устройства для впрыска используют центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не шумят.Но у них есть ограничения по давлению и производительности.

Проверка давления бензонасоса — одна из актуальных задач, которую приходится решать всем автомобилистам. Однако далеко не все умеют максимально быстро и четко проверить бензонасос. Смотрите видео «Как проверить бензонасос на ВАЗ 2110 (инжектор)» ниже.

Категории современных бензонасосов

Все современные бензонасосы можно разделить на две категории: электронные и механизированные. В зависимости от того, какой насос электрический или механический, существуют правила, как проверить топливный насос на исправность.

Электронные топливные насосы основаны на технологии подачи топлива, а скорость подачи зависит от потребностей двигателя. Всю работу такого насоса контролирует электроника, которая регулирует правильные для двигателя пропорции смеси и содержание выхлопных газов. Работа таких топливных насосов осуществляется за счет электродвигателя, сразу после включения зажигания.

Механические топливные насосы применяются в автомобилях с карбюраторными двигателями. Особенностью механических бензонасосов является то, что они создают очень низкое давление при подаче топлива.Такие насосы устанавливают снаружи бензобака. Сегодня в некоторых автомобилях можно увидеть использование сразу двух типов насосов. Электронный насос настроен на работу с небольшими объемами, но с достаточно высоким давлением, а механический насос настроен на работу с большим объемом, но с низким давлением.

Признаки неисправности топливного насоса

Важным звонком, что с бензонасосом что-то не так, является нарушение плавности хода автомобиля, который при движении начинает дергаться.В некоторых случаях и на холостом ходу двигатель также может работать со сбоями. Естественно, как проверить бензонасос в такой ситуации, нужно знать досконально.

Увеличение времени запуска двигателя или невозможность этого сделать также может быть признаком того, что топливный насос не работает должным образом, то есть не создает необходимый уровень давления. В этой ситуации естественно проверить топливный насос на возможные утечки.

Методы проверки бензонасоса

Для проверки бензонасоса понадобится индикатор, который продается в любом автомагазине.Установка индикатора в каждом случае должна производиться согласно прилагаемой к нему инструкции. Затем заводят двигатель и через несколько минут выключают. После этого изучаются показания индикатора: в норме давление не должно опускаться ниже 1,6 атм. — в противном случае придется заменить либо форсунку, либо регулятор.

Проверить бензонасос можно манометром. Он подключается непосредственно к топливной рампе, а само устройство выводится на лобовое стекло автомобиля (делайте это под краем капота).

Сразу после включения зажигания необходимо взять манометр (он не должен превышать 380 кПа, а быть меньше 300 кПа). После разгона автомобиля (оптимально будет делать это до 3-х передач) снова необходимо брать манометр, который при исправном бензонасосе не должен сильно отличаться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время движения, прежде всего проверьте реле на бензонасосе. Эта процедура заключается в подключении специальной лампочки к разъему топливного насоса.После этого включите зажигание. Если в течение нескольких секунд лампочка загорится, реле топливного насоса в порядке.

Если топливо начинает течь, нужно просто заменить фильтры или прокладки. Также может потребоваться замена диафрагмы или, в редких случаях, клапанов.

Помните, что при работе с топливной системой необходимо соблюдать особую осторожность. Лучше сразу обратиться к специалистам, которые точно знают, как быстро и качественно проверить бензонасос.

Видео: Как проверить бензонасос

Бензиновый ДВС, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.
В зависимости от типа привода выпускаются электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Механический топливный насос ВАЗ-2110 — технические характеристики и конструкция

Данный тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе.

По своей конструкции этот элемент является одной из разновидностей поршня и включает в себя следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачковым кулачком.Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума попадает в насос через отдельный клапан от бензобака. Нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, между каждой из которых имеется прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода. Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках применяется собственная технология с двухрычажным коромыслом.

на ВАЗ-2110 — технические характеристики

Основными характеристиками данного устройства являются уровень давления и габариты корпуса. Самыми популярными агрегатами сегодня являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электрические аналоги

Что такого особенного в этом топливном насосе? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе. Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива в насос высокого давления.Кстати, электронасосы, работающие на бензиновых двигателях с непосредственным впрыском топлива «Common Rail», работают по такому же принципу. Электромеханизм создает давление порядка 0,3 МПа (в электростанциях с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Для конструкции электронасоса необходимы следующие элементы:

Электродвигатель
Насос в металлическом корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом. Помимо вышеперечисленных, в модуль этого агрегата также входят датчик расхода топлива, топливозаборник

А рассматриваемая нами деталь действует за счет наличия двух клапанов — обратного клапана и редукционного клапана.Первый блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на вход обратно.

По конструкции различают несколько типов электронасосов:

Роликовые.
Шестерни.
Центробежный.

Ролик

Этот агрегат всасывает бензин и прокачивает его через ротор и перемещает специальные ролики. Когда пространство между двумя частями увеличивается, создается вакуум.Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно описать принцип работы шестеренчатого насоса. В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих зазорах сменную камеру.С помощью этих камер всасывается и перекачивается топливо.

Центробежный

Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума. Но у них есть ограничения по давлению и производительности.

Система впрыска топлива отечественных автомобилей вызывает трепет у публики, уже генетически привыкшей к карбюраторным вариантам питания.Не нужно бояться инжектора. Вся система вместе взятая намного проще любого карбюратора ВАЗа. Карбюратор — это небольшой инженерный шедевр, а система впрыска — это просто набор элементов. Простые элементы.

ВАЗ 2110 Форсунка и элементы системы питания

Самая первая партия из десятка вышла с восьмикарбюраторными двигателями, теперь их заменили инжекторными. Однако особых отличий в конструкции мотора не было.Разница была только в схеме питания и обслуживающих ее устройствах. Позже, с появлением 16-клапанного двигателя, управление силовой установкой несколько усложнилось, и это добавило в систему питания несколько дополнительных элементов.

Десятки впрыска состоит из:

для подачи топлива на аппарель;
топливный модуль, включающий насос;
для распределения мощности на цилиндры;
форсунок, производящих впрыск и формирование правильного факела, осуществляющего дозирование;
датчиков давления и других периферийных датчиков;
грубая и тонкая очистка;
Редукционный клапан.

Элементов достаточно, но каждый представляет собой простое устройство, а в совокупности они обеспечивают точную и бесперебойную подачу топлива в камеру сгорания.

Устройство и принцип работы

Когда речь идет о десятках топливных насосов (помп), нужно понимать, что топливный модуль и насос — это отдельные блоки. Поэтому замена всего модуля при выходе из строя насоса или его электродвигателя нецелесообразна.Модуль состоит из пластикового корпуса, в нем находится как сам насос, так и датчик уровня топлива в баке.

Он выполнен в виде стакана, а доступ к модулю открывается из-под заднего сиденья, если снять пластиковый кожух. На модуле есть клеммные контакты, через которые подается питание 12 В.

Это устройство погружного типа с простейшей конструкцией. Он состоит из электродвигателя и насоса, ротор которого расположен на одном валу с ротором электродвигателя.Он может работать только в условиях постоянного погружения в бензин. Других источников смазки у него нет, а при работе в сухом режиме мгновенно выходит из строя. Помимо функции смазки, он также имеет охлаждающий эффект, поэтому сухой механизм категорически запрещен.

Причины отказа

В принципе, у него нет определенного ресурса, и о его состоянии судят по тому давлению, которое он создает. Основная причина поломки — неудовлетворительный бензин, основное топливо на наших АЗС.Механические примеси, которые необходимо тщательно отфильтровывать в процессе производства, попадают в резервуар, и оттуда все, что не осталось на сетке фильтра грубой очистки, попадает прямо в точный механизм насоса, что приводит к его быстрой поломке. Поэтому стоит периодически заменять эту сетку, хотя регламентом эксплуатации это не предусмотрено.

Производители и спецификации

На рынке существует не менее двух десятков производителей устройств, но чаще всего общественность склонна заменять их более известными брендами.Bosch для десятков, цена которых, кстати, не менее трех с половиной тысяч, не панацея, так как каждый порядочный производитель сможет предоставить необходимые характеристики устройства, и говорить не приходится. про надежность, ведь нужно учитывать качество топлива. Производителей каталожных запчастей 0 580 453 453 на рынке очень много: Саратов, Утес, GM, сам Bosch. Цены различаются почти вдвое, но нужно понимать, что Bosch — международная компания, и продукты с их логотипом могут выпускаться в Германии, Китае, Малайзии, Индии, Чехии и Польше.И в Саратове. Поэтому не стоит принимать близко к сердцу эти надписи. Главное это характеристики:

Если вы столкнетесь с экземпляром, превышающим номинальный, не стоит паниковать, так как он стоит на аппарели, по обратному каналу отправляет излишки в бензобак, никуда не уходит и расход не увеличивается.

Шах

Если есть сомнения в работе устройства, следует просто проверить давление на рампе.Оно должно быть не менее 2,8 атмосферы. Только в этом случае система питания может обеспечить правильную подачу топлива в камеру сгорания. Правильный означает однородный, дозированный и с оптимальной геометрией резака. Если оно меньше 2,8 атмосфер, может увеличиться расход топлива. Это связано с тем, что сопло не способно образовывать факел, а просто заливает жидкость в камеру. где она не выгорит. Отсюда нестабильность работы.

Покупайте только нужные бензонасосы, и тогда десяток не разорит хозяев счёт.Удачи всем!

Раздельная передача (шкив Нониуса) или «фазовый сдвиг». Раздельная передача

В автомобиле много интересных деталей, о которых знают только автомеханики или люди, которые очень увлечены технологиями. Одна из таких частей — это делитель. Любители тюнинга тоже знают об этом элементе. Разберемся, что это за деталь и зачем она нужна.

Фазовращатели и их функции

Большинство новых двигателей оснащаются фазовращателями, которые позволяют регулировать работу силового агрегата в зависимости от частоты вращения коленчатого вала.Это необходимо для получения максимального крутящего момента в более широком диапазоне оборотов.

Если взять любую инструкцию по эксплуатации автомобиля, то в ней будут указаны такие характеристики, как мощность двигателя в лошадиных силах и максимальный крутящий момент, который двигатель способен выдавать при определенных оборотах коленчатого вала в минуту.

Вот, например, обычная модель Renault Logan. Двигатель способен выдавать 170 лошадиных сил при 6 тысячах оборотов коленчатого вала. Максимальный крутящий момент составляет 270 Нм при 3250 об / мин.Из этих цифр видно, что максимальный крутящий момент может быть достигнут даже на средних оборотах. А максимальная мощность становится доступной только после 6000 об / мин. Если такой двигатель оборудован системой фазовращателя, он будет иметь более широкий диапазон, в котором двигатель будет выдавать наибольший крутящий момент, а не тот, который задан в конструкции производителем.

Разделительная шестерня распределительного вала выполняет примерно те же функции, что и фазовращатель. Эта деталь имеет аналогичную конструкцию и может поворачиваться на определенные углы вперед или назад.

Функция раздельной передачи

Обычная шестерня, установленная на распределительном валу, предназначена для передачи крутящего момента от коленчатого вала к распределительному валу. Деталь представляет собой цельный элемент без движущихся частей. Раздельная передача состоит из двух компонентов — они могут перемещаться относительно друг друга. Такая конструкция позволяет изменять углы поворота распределительного вала, не влияя на натяжение ремня ГРМ или приводной цепи.

Например, эта деталь на двигателях ВАЗ может поворачивать вал на 5 ° в ту или иную сторону.Здесь необходимо понимать, что таким образом можно изменять характеристики двигателя только в определенных режимах — в верхнем или нижнем диапазонах.

Очень часто для увеличения мощности и других характеристик двигателя меняют распредвал и его шестерню. При их замене можно по-другому настроить фазы газораспределения. Также можно будет изменить углы задержки клапанов. Если на двигатель вместо заводской установить делительную передачу без замены распредвала, то можно изменить только углы перекрытия.

Как это работает?

Например, крутящий момент изменится с 4000 оборотов в меньшем направлении, например, до 3000. Этот эффект достигается поворотом распределительного вала в направлении коленчатого вала. При этом регулируют фазы газораспределения так, чтобы был небольшой опережение. Это влияет на уменьшение угла закрытия впускных клапанов.

Но нужно помнить, что если двигатель раскрутится до максимально возможных оборотов, такой плотной заправки в его цилиндрах уже не будет.Это не лучшим образом повлияет на скорость и выходную мощность.

Конструкция

Разрезная шестерня состоит из двух элементов — зубчатого венца и ступицы. Они соединяются между собой при помощи болтов. Отверстия для этого сделаны так, чтобы ступица могла поворачиваться относительно короны. Ступица крепится к распределительному валу с помощью ключа. Эта фиксация обеспечивает вращение ступицы вместе с распределительным валом.

Основные причины установки делителя передач

Специалисты по тюнингу двигателя указывают на две причины, по которым многие устанавливают эту деталь.Следует учитывать, что спортивный распредвал ничего не даст, если не установить разрезную шестерню распредвала (быстрее ВАЗ не поедет). При сборке на заводе производитель часто отклоняется от данных, указанных на чертежах. Поэтому параметры моторов, рассчитанных на одну модель автомобилей, отличаются от оригинальных. Эти погрешности не превышают десяти градусов с каждой стороны. Естественно, это сказывается на силовых характеристиках моторов. Установив делительную передачу, автовладелец получает возможность при необходимости отрегулировать и оптимизировать крутящий момент.

Установка настроенных распредвалов позволяет значительно увеличить крутящий момент силового агрегата. Делитель ВАЗ — еще + 5% к силовым характеристикам. Это очень хорошо.

Регулировочная техника

Сегодня на автомобильном рынке есть редукторы, предназначенные практически для любого автомобиля от АвтоВАЗа. У каждой модели своя методология настройки. Рассмотрим принцип регулировки на примере ВАЗ-2108-2112.

ВАЗ-2108-21099

Итак, первым делом на шестерне отметьте точки на подвижной и неподвижной частях.Они нужны для проведения правильного монтажа — все операции такие же, как и в случае со стандартной деталью. Далее после нанесения точек на место ставится делитель. Установка не отличается от стандартной. Затем вы можете надеть на ремень только что установленную деталь.

Важно несколько раз проверить точное соответствие этикеток. Для достижения оптимальной производительности необходимо контролировать степень открытия клапанов. Этот показатель строго определяется и устанавливается на этапе проектирования конкретного распредвала.Если клапаны открыты на большую величину от паспортных данных, то ослабьте болты на шестерне, которые находятся снаружи. Затем элемент распределения поворачивается к внешней половине разделения, чтобы параметр можно было легко регулировать.

Когда есть возможность правильно выставить нулевое положение распределительного вала, необходимо провести более точную регулировку фаз. Если верхний вал вращается в сторону вращения нижнего (коленчатого вала), тем самым увеличивается тяговое усилие.Крутящий момент будет доступен в среднем и низком диапазоне. Если разрезная шестерня распредвала (ВАЗ-2108 или другая модель автомобиля не столь важна) и сам вал будет повернут в сторону, противоположную вращению коленчатого вала, то мощность увеличится.

Выполняя эту процедуру коррекции, важно не оставлять начальной точкой больше половины зуба на шкиве. Если шестерня настроена на карбюраторы, то после каждой манипуляции с валом требуется корректировка угла зажигания.В противном случае в системе будут перебои.

16-клапанные двигатели ВАЗ-2110-2112

Если для этих моторов проводится регулировка делительной передачи, то с ней также рекомендуется устанавливать настроенные распредвалы. Следует ориентироваться на марки, сделанные на заводе. Они приблизительно регулируют закрытие / открытие клапанов. Затем поршень первого и второго цилиндров приводится в положение верхней мертвой точки. Также ремень аккуратно надевается на шестерню.

После этого нужно установить индикаторы.Они помогут определить, как будут двигаться клапаны. Необходимо найти положение, в котором механизмы четвертого цилиндра полностью закрыты. Затем с помощью шестеренки и индикатора отрегулируйте закрытие. Затем можно затянуть крепежные болты, собрать силовой агрегат и выполнить пробный пуск.

Классика ВАЗ

На классических восьмиклапанных двигателях редуктор выставлен на штатные заводские марки. Далее настраивается закрытие клапанов. Первый и четвертый поршни установлены в ВМТ.Ножки индикатора должны упираться в коромысло.

Точка устанавливается по очереди, когда клапаны закрываются на первом цилиндре. После этого устанавливается точное положение ВМТ на настроенной передаче. Не забываем про качельки и точку, где установлен индикатор. Далее фиксируется, собирается шестерня и запускается двигатель.

Заключение

Таким образом, с помощью одной передачи можно значительно улучшить исходные параметры двигателей ВАЗ.Это довольно популярный тюнинг отечественных двигателей.

Умному электрику приснилась 3-х фазная женщина: красивая женщина, хозяйка на кухне и куртизанка в постели. Нашел. Дама находилась в фазе сдвига: в гостях куртизанка, красивая женщина на кухне, любовница в постели … Не меньше проблем, которые можно получить, проверив фазы газораспределения на штатной машине.

Вопрос о том, работает ли двигатель лучше при смещении фаз вперед или назад, не является законным.Именно соблюдение эффективных фаз газораспределения (ФРГ) обеспечивает оптимальные характеристики энергоблока. Применение нарезанной шестерни распредвала, пришедшей к нам из спорта, дает возможность, не ослабляя натяжения ремня ГРМ, изменять положение распредвала относительно коленчатого вала. Кроме того, шаг настройки откалиброван с точностью до десятых долей градуса.

Мощность и крутящий момент двигателя определяется его механической частью: рабочим объемом; проходные сечения каналов и длина впускной и выпускной систем; FGR — периоды открытого и закрытого состояния клапанов, выраженные в градусах поворота коленчатого вала относительно верхней и нижней мертвых точек (ВМТ и НМТ).FGR обычно изображают в виде круговых диаграмм. Для простоты рассмотрим ФГР двигателя ВАЗ 21083 объемом 1500 куб. со стандартным распределительным валом 2108 и зазорами впускных клапанов 0,2 ± 0,05 мм и выпускных клапанов 0,35 ± 0,05 мм (рис. 1). Хотя все нижеследующее имеет большое практическое значение для любого четырехтактного двигателя внутреннего сгорания.

Как мы видим, моменты открытия и закрытия клапанов немного раньше, чем поршень достигает ВМТ (33 °), и закрывается намного позже, чем поршень проходит НМТ (под углом 80 °).Во впускном канале перед клапаном расход топливовоздушной смеси переменный — от нуля при закрытом клапане до 100 м / с при открытом клапане. Поэтому в конце такта впуска впускной клапан закрывается после достижения поршнем НМТ, когда он уже идет вверх, сжимая горючую смесь, при этом на высоких оборотах возникает эффект газодинамического наддува — инерционная опора потока свежей смеси способствует уплотнению «заряда», улучшая наполнение цилиндра свежей рабочей смесью.Поэтому угол задержки закрытия после НМТ впускного клапана (угол газодинамического наддува G = 80 °) является одним из основных параметров распределительного вала. Не менее важным параметром является угол перекрытия клапана (P = 33 ° + 17 ° = 50 °). Впускной клапан начинает открываться, пока поршень не достигнет ВМТ, при этом такт выпуска еще продолжается, и поршень движется вверх, вытесняя выхлопные газы из камеры сгорания. В то же время клапаны перекрываются, когда впускной и выпускной клапаны одновременно открыты, и создаваемый в выпускном коллекторе вакуум «набирает» свежую смесь в цилиндр, улучшая его наполнение.Причем возникающий «обдув» цилиндров тем сильнее, чем больше обороты двигателя. Установка режущей шестерни рекомендуется по двум причинам:

При крупносерийном производстве двигателей неизбежны отклонения размеров деталей от заданных чертежей. Из-за отклонения размеров деталей газораспределительного механизма и кривошипно-шатунного механизма реальная ФРГ двигателя одной модели может отличаться от номинальной на ± 10 ° в коленчатом валу, что дает погрешность в пределах одного зуба на распределение передач.Для компенсации такой ошибки наша лаборатория практикует установку нарезной шестерни, которая позволяет изменять положение ее зубчатого венца относительно ступицы с шагом 0, в отличие от заводской цельнолитой шестерни, которая фиксируется только одно положение и может перемещаться только вперед или назад на зубец коленчатого вала 17 °. В результате заметная потеря мощности и крутящего момента вместо ожидаемого увеличения.
Применение тюнинговых и спортивных распредвалов с увеличенным подъемом распредвала и измененным профилем.Установка такого вала со стандартной шестерней дает прибавку мощности и крутящего момента. Настройка этого на эффективный FGR с обрезной шестерней добавляет еще 3% мощности.

Рис. Слева — внешняя характеристика скорости двигателя при регулировке на высокой (1) и низкой (2) скорости: Re — эффективная мощность, Me — эффективный крутящий момент, n — частота вращения

В качестве примера рассмотрим последовательность настройки эффективной FGR из условий предоставления промежуточного варианта.Необходимо совместить точку перекрытия клапанов с ВМТ. Для этого распределительный вал поворачивается на 8 ° (рис. 2). Следовательно, угол газодинамического наддува G составляет уже 80 ° + 8 ° = 88 °, что позволит «подзарядить» баллон, улучшив наполнение на высоких оборотах. Также следует учитывать, что слишком раннее открытие впускных клапанов при работе на малых и средних оборотах ухудшает наполнение цилиндров — выхлопные газы проникают во впускной коллектор и обедняют свежую смесь.Следовательно, уменьшая угол опережения открытия впускного клапана до ВМТ в результате поворота распредвала на 8 ° (грубо говоря, на дне зуба шестерни), мы улучшим воспламеняемость горючей смеси в частичном режим загрузки. Результаты испытаний на силовом стенде показывают, что эффективная настройка FGR на стандартном распредвале дает увеличение мощности и крутящего момента до 3% без замены распредвала . А при установке на предельное значение (мощность или крутящий момент) — до 5%.Следует отметить, что при управлении клапанами с помощью одного распредвала можно говорить об эффективной регулировке FGR либо для впускных (что мы только что сделали), либо для выпускных клапанов. На двигателях, где впускной и выпускной клапаны управляются отдельными распредвалами ( внимание владельцев 16 клапанов ) подбор эффективных FGR позволяет получить гарантированный прирост мощности и крутящего момента до 7%.

Шестерни нарезные для ВАЗ 2108-2110 и «Классика»

Зубчатая передача для ЗМЗ 402

Методика установки нарезной шестерни на двигатель ВАЗ 2108 8В — 2110

Берем разрезную шестерню (шкив) и наносим на нее (на неподвижных и подвижных частях) стандартную отметку, сравнивая со стандартной шестерней распредвала (шкивом).
Устанавливаем на распредвал нарезную шестерню, на шестерню надеваем ремень ГРМ. Проверьте совмещение меток совмещения на шкиве распределительного вала и задней крышке ремня, а также совпадение метки на маховике (в люке картера сцепления) со средней меткой шкалы.
Впускной и выпускной клапаны 4-х цилиндров регулируем внахлест: при правильно настроенных фазах впускной и выпускной клапаны должны быть открыты на определенную величину, заданную при проектировании вала (для равнопроходных валов клапаны, как правило, должны быть открыты на равную сумму).Если необходимого перекрытия нет, то ослабить болты наружной шестерни и повернуть распредвал относительно внешней части шестерни, обнажая ее. Таким образом получаем нулевое (оптимальное) положение распредвала.
В зависимости от того, что мы хотим получить, возможна дополнительная коррекция фаз газораспределения методом тест-драйва.

Поворачивая распределительный вал относительно коленчатого вала по направлению вращения (опережая кривую), увеличивают начальный угол открытия впускного клапана до ВМТ и уменьшают угол газодинамического наддува (задержка закрытия впускного клапана до BDC), тем самым улучшая тягу на низких и средних скоростях.
Поворачивая распределительный вал относительно коленчатого вала против направления вращения (с задержкой), мы увеличиваем угол газодинамического наддува, перезагружая цилиндры на высоких оборотах и получая дополнительную мощность.
Практика показывает, что «играя по фазам» нельзя уходить от перекрытия на ± более чем 1 / 3-1 / 2 зубца на шкиве, что соответствует 3-4 градусам на распредвале.
При регулировке угла опережения зажигания на автомобилях с карбюратором не забудьте снова установить начальный угол опережения зажигания после поворота распределительного вала, так как распределитель распределительного вала имеет жесткое соединение через муфту датчика распределителя зажигания.

Методика установки нарезных шестерен на двигатель ВАЗ 2110-2112 16В

Установить новые распредвалы.
Выставляем примерно перекрытие клапанов, ориентируясь по меткам штатных шкивов, доводим поршень 1-го и 4-го цилиндра до ВМТ и надеваем ремень.
Устанавливаем планку для индикаторов часового типа (нужно 3 штуки: для определения движения впускного и выпускного валов и положения ВМТ) и сами индикаторы.
Находим поочередно нулевое (закрытое) положение впускных и выпускных клапанов 4-го цилиндра и положение его ВМТ. После этого выставляем необходимое перекрытие индикаторами с помощью разъемных шкивов.
Затяните стопорные болты разъемных шкивов, поверните вал на 1 оборот и проверьте настройки.
Собираем двигатель и заводим.
В случае, если настройки производителя по тем или иным причинам могут оказаться неоптимальными, необходимо будет отрегулировать положение валов, контролируя циклическую заливку с контрольными замерами в дороге.

Техника наладки зубчатой передачи на двигателе ВАЗ «классический» 8В.

Установить новый распредвал.
Выставляем, примерно, перекрытие клапанов, ориентируясь по меткам штатной шестерни, доводим поршень 1-го и 4-го цилиндра до ВМТ и надеваем цепь.
Устанавливаем планку индикаторов циферблатного типа (нужно 3 шт: для определения движения впускных, выпускных клапанов и положения бмв) и сами индикаторы.Ноги-указатели основаны на качелях.
Находим, в свою очередь, нулевое (закрытое) положение впускных и выпускных клапанов 1-го цилиндра и его положение точно. После этого выставляем необходимое перекрытие по индикаторам с помощью делительной передачи (нельзя забывать, что у коромысла есть передаточное число, так же, как имеет значение, где ножка индикатора опирается на коромысло). Если установить однофазный и равновысокий п / вал, то можно просто найти его нулевое положение (когда оба клапана открыты на одинаковую величину), не вдаваясь в значения коромысла множителя.
Затягиваем болты крепления делительной передачи, проворачиваем коленвал на 1 оборот и проверяем настройки.
Собираем двигатель и заводим.
В том случае, если настройки производителя по тем или иным причинам могут оказаться неоптимальными, придется отрегулировать положение валов, руководствуясь динамическими измерениями или субъективными ощущениями. Ведь вы настраиваете двигатель под себя.

Механизм фаз газораспределения, сокращенно ГРМ, — это то, без чего четырехтактный двигатель не может существовать в принципе.Он открывает впускные клапаны, впуская воздух или топливную смесь в цилиндры на такте впуска, открывает выпускные клапаны на такте выпуска и надежно блокирует смесь, горящую в цилиндре во время такта. Мощность и экологичность мотора зависят от того, насколько хорошо он обеспечивает «дыхание» мотора — подачу воздуха и выброс выхлопных газов.

Клапаны открывают и закрывают распредвалы своими кулачками, и крутящий момент передается на них от коленчатого вала, который, по сути, является задачей синхронизации.Сегодня для этого используют цепочку или пояс. Но так было не всегда…

Старый добрый нижний распредвал

В начале ХХ века проблем с приводами распредвала не было — его крутили обычные шестерни, а от него шли штоки толкателей к клапанам. Затем клапаны располагались сбоку, в «кармане» камеры сгорания, прямо над распределительным валом, и открывались и закрывались штоками. Затем клапаны стали ставить друг напротив друга, чтобы уменьшить объем и площадь поверхности этого «кармана» — из-за неоптимальной формы камеры сгорания моторы имели повышенную склонность к детонация и плохой тепловой КПД: много тепла ушло в стенки ГБЦ.Наконец, клапаны были перенесены в область непосредственно над поршнем, и камера сгорания стала очень маленькой и почти правильной формы.

Наиболее удобным оказалось расположение клапанов сверху камеры сгорания и привода клапанов с более длинными толкателями (так называемая схема OHV), предложенная Дэвидом Бьюиком в начале 20 века. Эта схема заменила к 1920 году варианты моторов с боковыми клапанами в гоночных конструкциях. Например, именно она используется в знаменитых двигателях Chrysler Hemi и двигателях Corvette в наше время.Моторы с боковыми клапанами запомнятся водителям ГАЗ-52 или ГАЗ-М-20 Победа, где эта схема применялась в двигателях.

А ведь это было так удобно! Дизайн очень простой. Распределительный вал, оставаясь внизу, находится в блоке цилиндров, где он отлично смазывается разбрызгиванием масла! Даже коромысла и кулачки с регулировочными шайбами при необходимости можно оставить снаружи. Но прогресс не стоял на месте.

Почему отказались от штанги?

Проблема в лишнем весе.В 30-е годы частота вращения гоночных двигателей на земле и авиационных двигателей на самолетах достигла значений, при которых возникла необходимость облегчить механизм газораспределения. Ведь каждый грамм массы клапана заставляет увеличивать как прочность закрывающих его пружин, так и силу толкателей, через которые распределительный вал давит на клапан, в результате потерь в приводе ГРМ они быстро увеличиваются с увеличение оборотов двигателя.

Выход был найден перемещением распредвала вверх к ГБЦ, что позволило отказаться от простой, но тяжелой системы с толкателями и существенно снизить инерционные потери.Увеличились рабочие обороты двигателя, а значит, увеличилась и мощность. Например, Роберт Пежо создал в 1912 году гоночный двигатель с четырьмя клапанами на цилиндр и двумя верхними распределительными валами. С переносом распредвалов на головку блока тоже возникла проблема их привода.

Первым решением было внедрение промежуточных шестерен. Был, скажем, вариант с дополнительным приводом вала с коническими зубчатыми колесами, как, например, на всех танкерах, знакомых с двигателем В2 и его производными.Подобная схема применялась и на уже упомянутом двигателе Peugeot, авиадвигателях Curtiss K12 образца 1916 года и Hispano-Suiza образца 1915 года.

Другой вариант — установка нескольких цилиндрических шестерен, например в двигателях автомобилей Формулы 1 периода 60-х годов. Удивительно, но в последнее время применяется технология «мульти-шестерни». Например, на нескольких модификациях Volkswagen дизельные двигатели объемом 2,5 литра, устанавливаемые на Transporter T5 и Touareg, — AXD, AX и BLJ.

Почему пришла цепочка?

Редукторный привод имел много «присущих» проблем, главная из которых — шум.Кроме того, для зубчатых колес требовалась точная установка валов, расчет зазоров и взаимной твердости материалов, а также гашение муфт крутильных колебаний. В целом конструкция при кажущейся простоте была хитрой, а шестерни отнюдь не «вечными». Нужно было что-то еще.

Когда цепь впервые была использована для привода ГРМ, это точно не известно. Но одной из первых массовых разработок стал мотоциклетный двигатель AJS 350 с цепной передачей 1927 года.Конструкция оказалась удачной: цепь была не только тише и проще в устройстве, чем система валов, но и уменьшала передачу вредных крутильных колебаний за счет работы ее натяжной системы.

Как ни странно, в авиадвигателях цепь не нашла применения, а в автомобилях появилась намного позже. Сначала он появился в приводе нижнего распредвала вместо громоздких шестерен, но постепенно стал набирать популярность в приводах с верхним распредвалом, однако особенно актуальным он стал, когда появились моторы с двумя распредвалами.Например, цепь ГРМ приводилась в движение двигателем Ferrari 166 1948 года и более поздними версиями двигателя Ferrari 250, хотя в более ранних версиях были конические шестерни.

В массовых моторах необходимость в цепном приводе не возникала давно — до 80-х годов. Выпускались маломощные моторы с нижним распредвалом, и это не только Волга, но и Skoda Felicia, Ford Escort 1.3 и многие американские автомобили — до последнего на V-образных двигателях стояли толкатели. Но на сильно ускоренных моторах европейских производителей цепи появились уже в 50-х годах и до конца 80-х оставались преобладающим типом привода ГРМ.

Как появился пояс?

Примерно в то же время в сети появился опасный конкурент. Именно в 60-е годы развитие технологий позволило создать достаточно надежные ремни ГРМ. Хотя на самом деле ременная передача — одна из самых старых, она использовалась для привода механизмов еще в древности. Развитие машинного парка с групповым приводом механизмов от паровой машины или водяного колеса обеспечило развитие технологий производства ремней.Из кожи они превратились в ткань и металлический шнур с использованием нейлона и других синтетических материалов.

Впервые ремень был использован в приводе ГРМ в 1954 году, когда спортивный автомобиль Билла Девина победил SCCA. Его мотор, как описано, имел верхний распредвал и приводной ремень ГРМ. Первым серийным автомобилем с ремнем ГРМ считается модель Glas 1004 1962 года небольшой немецкой компании, позже поглощенная BMW.

В 1966 году компания Opel / Vauxhall начала производство серии массовых моторов Slant Four с зубчатым ремнем.В том же году, чуть позже, появились двигатели Pontiac OHC Six и Fiat Twincam, тоже с ремнем. Технологии стали поистине массовыми.

Тем более что двигатель от Fiat чуть не попал на нашу «Жигули»! Мы рассматривали вариант его установки вместо нижнего двигателя Фиат-124 на будущую ВАЗ 2101. Но, как известно, старый двигатель просто переделали для верхних клапанов, а в качестве привода поставили цепь.

Как видите, сначала ремень использовался исключительно на недорогих двигателях.Действительно, главными его достоинствами были невысокая цена и низкий уровень шума привода, что немаловажно для небольших автомобилей, не обремененных звукоизоляцией. Но нужно было регулярно менять его и следить, чтобы на него не попадали агрессивные жидкости и масло, а интервал замены был уже немаленьким на тот момент и составлял 50 тысяч километров.

И все же ему удалось прославиться не очень надежным приводом ГРМ. Ведь достаточно было согнуть одну шпильку или вывести из строя один ролик, так как его ресурс уменьшался в разы.

Серьезно сократился ресурс и смазка — здесь не всегда помогал даже герметичный кожух, ведь у двигателей тех лет была очень примитивная система вентиляции картерных газов и масло все равно попало на ремень.

Однако все нюансы использования некачественных ремней ГРМ знакомы владельцам переднеприводных ВАЗов. Мотор 2108 был разработан как раз в 80-е, на пике увлечения ремнями. Потом даже стали ставить их на большие моторы вроде Nissan RB26, и надежность лучших образцов была на одном уровне.С тех пор споры о том, что лучше — цепочка или ремень, не утихают ни на минуту. Будьте уверены, прямо сейчас, пока вы читаете эти строки, на каком-то форуме или в курилке два апологета разных влечений спорят до изнеможения.

В следующей публикации я подробно разберу все плюсы и минусы цепных и ременных передач. Оставайтесь на связи!

Доброго времени суток дорогие автомобилисты! То есть у вас не оставила мысль увеличить мощность двигателя, за счет более продвинутого? Если это так, то вам просто необходимо познакомиться с такой очень важной деталью в тюнингованном двигателе автомобиля, как делитель распределительного вала.надеюсь, вы уже сделали.

Что такое делитель

Его еще называют скользящей шестерней ремня ГРМ (газораспределительный механизм). Конструктивно разрезная шестерня сконструирована таким образом, что позволяет изменять положение распределительного вала относительно коленчатого вала, не ослабляя натяжения ремня ГРМ. Шаг настройки, в зависимости от необходимости, можно сделать с точностью до десятых долей градуса.

То есть разделенная шестерня распределительного вала позволяет установить наиболее эффективные фазы газораспределения, тем самым достигая оптимальных параметров двигателя.

Причины установки делителя передач

По мнению специалистов, это две наиболее существенные причины установки разрезной шестерни распредвала. Следует отметить, что без делителя передач это просто не имеет смысла. Итак, причины:

№

при сборке штатного двигателя автомобиля производитель допускает определенные отклонения от чертежей. В связи с этим характеристики двигателей одной модели могут отличаться от штатных с допуском ± 10 градусов.Это, соответственно, влияет на параметры мощности двигателя. Установка делителя передач позволяет регулировать и оптимизировать крутящий момент.
при увеличении мощности двигателя и использовании разделенной передачи, оптимизирующей фазу газораспределения, прибавляет 3-5% к мощности.

Установка промежуточной шестерни распредвала

Как правило, шестерня распределительного вала настраивается по стрелочному индикатору на блокировку впускных и выпускных клапанов в момент, когда поршень находится в ВМТ (наивысшая мертвая точка).

Шестерню делителя распределительного вала можно регулировать в зависимости от того, что вы хотите от двигателя. Это может быть режим для нормальной езды с повышенным крутящим моментом на средних оборотах. Или «высокий» режим на высоких скоростях.

Порядок установки делительной передачи

Вы, конечно, понимаете, что в рамках одной темы невозможно описать способы настройки разрезной шестерни распредвала для всех типов двигателей. Но принцип будет очень ясным.Мы представим вам методику установки делителя на двигатель ВАЗ 2108 — 2110 8В.

№

на подвижной и неподвижной частях делительной передачи поставить отметку, сравнив ее с эталонной;
монтируем шестерни на распредвал, надеваем ремень ГРМ. Далее проверьте совпадение отметок: на шкиве и задней крышке ремня, на маховике, чтобы она была напротив среднего деления шкалы;
Управление впускным и выпускным клапанами 4-го цилиндра по перекрытию.Оба клапана должны быть открыты одинаково. Если это не так, необходимо ослабить болты и повернуть распределительный вал относительно внешней части шестерни, добившись нулевого положения распределительного вала.

Дополнительная поправка:

Для низких и средних оборотов — повернуть распределительный вал относительно коленчатого вала в направлении вращения. Таким образом мы увеличиваем угол открытия впускного клапана, уменьшая угол газодинамического наддува.

Для высоких оборотов — повернуть распределительный вал относительно коленчатого вала против направления вращения.Тем самым увеличиваем угол газодинамического наддува и, соответственно, мощность.

Важно! Корректируя фазы газораспределения, нельзя забыть после поворота распредвала выставить начальный угол опережения зажигания.

Удачи с регулировкой делителя передач.

Наверняка каждый второй водитель задумывался над улучшением двигателя своей машины. Одни устанавливают турбокомпрессоры, другие. На данный момент существует довольно много способов настройки. Установка спортивного распредвала на ГБЦ не исключение.Однако чаще всего это мероприятие сопровождается установкой другой, не менее важной детали — разрезной шестерни распредвала. Сегодня вы узнаете, что это такое, для чего используется и как правильно установить и настроить.

Роль делительной шестерни в конструкции распределительного вала двигателя

Сама шестерня распределительного вала предназначена для соединения от коленчатого вала двигателя до привода газораспределения с помощью ремня или зубчатой передачи.

Такая шестерня сделана из металла и не имеет движущихся частей, так как она сама по себе.Раздельная передача состоит из двух частей, которые могут перемещаться относительно друг друга. Он позволяет изменять положение распределительного вала, не влияя на натяжение ремня ГРМ или цепи ГРМ, то есть оставляет все остальные части неподвижными.

Чтобы понять назначение такой передачи, нужно помнить, какие факторы влияют на мощность любого мотора. Под этими факторами понимаются: поперечное сечение и длина специальных каналов, по которым подается топливо и отводятся выхлопные газы, а также фазы газораспределения.Их называют теми моментами времени, в которые клапаны находятся в открытом или закрытом состоянии. Для облегчения восприятия этого определения составлена специальная круговая диаграмма, на которой эти фазы показаны относительно коленчатого вала.

Итак, делитель устанавливается в двух корпусах:

При проектировании деталей двигателя погрешности изготовления оборудования не учитываются. Дело в том, что размеры конечной детали могут отличаться от исходного чертежа.Такой деталью является шестерня распределительного вала. Дело в том, что он сдвигает фазы газораспределения с допустимой погрешностью примерно в 10%. Однако эти отклонения влияют на КПД двигателя и в большинстве случаев снижают номинальную мощность. Это объясняет, что многие двигатели, производимые одним и тем же заводом, могут иметь разные характеристики.

Разделенная передача позволяет изменять фазы газораспределения и минимизировать такую погрешность, а значит, повысить КПД двигателя за счет увеличения его мощности.

Установка спортивного распредвала уже подразумевает быстрое улучшение работы двигателя на различных оборотах, так как имеет особую конструкцию, влияющую на периоды открытия и закрытия клапанов.Комбинация такого распредвала с разделенной шестерней позволяет увеличить мощность двигателя еще на три процента.

Как установить и отрегулировать делитель ВАЗ на 8 и 16 клапанов?

Рассмотрим этот процесс на двух двигателях ВАЗ: 2108 8 и 16 клапанной версии. Для начала нужно снять кожух и клапанную крышку. После этого снимите старую шестерню и, руководствуясь ею, нанесите точно такую же метку на разрезную шестерню, затем установите ее на распредвал, совместите метки и.После натяжения ремня можно переходить непосредственно к регулировке.

Далее нам потребуются клапаны четвертого цилиндра: проверьте их положение при заданных настройках по меткам распредвала и маховика коленвала. Если время установлено правильно, впускной и выпускной клапаны должны быть полностью открыты. В противном случае ослабьте болты шестерни и поверните распределительный вал до желаемых значений открытия клапана. Затем затяните болты шестерни. Таким образом, получается, что вы достигли номинальных значений FGR, а это значит, что мотор будет работать в штатном режиме.

Видео — Монтаж шестерни на ВАЗ 2108

Для достижения прибавки мощности на определенных оборотах можно проделать следующие операции:

Ослабить болты разделительной шестерни и повернуть распредвал в том же направлении, в котором коленчатый вал вращается. Таким образом, фаза газораспределения смещается: впускной клапан откроется позже, а соответственно закроется позже. Эта настройка позволяет добиться увеличения тяги двигателя при работе на малых или близких к средним оборотах.
Если повернуть распределительный вал против движения коленчатого вала, то окажется, что клапан откроется раньше, а это значит, что в камеру сгорания будет поступать больше смеси, если двигатель работает на высоких оборотах. Таким образом, можно сильно увеличить мощность двигателя, но не максимальную скорость.
Выполняя эту регулировку, не слишком увлекайтесь этим процессом. Дело в том, что работа распредвала носит циклический характер, а значит, слишком большой угол его распредвала может полностью разрушить двигатель.Регулировка допускается в диапазоне от 3 до 4 градусов по окружности, что составляет примерно половину зубца шестерни.
Если ваша машина оснащена карбюраторным двигателем, то после каждой регулировки она необходима заново. Дело в том, что распределитель таких двигателей имеет механическую связь с распределительным валом, а значит, его смещение обязательно приводит к сбросу системы зажигания.

Что касается 16-ти клапанного двигателя, то тут тоже ничего сложного, правда, композиция действий немного разнится:

Сначала цилиндры 1 и 4 выставляют в верхнюю мертвую точку, а потом нужно ставить на ремень ГРМ.Естественно, перед этим необходимо установить новые шестерни и сделать на них такие же отметки, что и на старых.
Для настройки этого времени вам понадобится специальный индикатор, который выполнен в виде часов. Каждый из них устанавливается на специальный кронштейн, установленный в клапанном механизме двигателя.
Когда поршень находится в верхней мертвой точке, эти индикаторы должны указывать на перекрытие клапанов. Это значение отображается в виде чисел и должно быть равно нулю. Если этого не произошло, то положение распредвала регулируется в соответствии с приведенной выше инструкцией.

Этот принцип касается двигателя Лада. Для этого они также устанавливают планку и устанавливают цилиндры 1 и 4 в их верхнюю мертвую точку. После этого происходят точно такие же корректировки.

Для этого нужна делительная шестерня распредвала ВАЗ. Как видите, с установкой такой детали справится любой автомобилист, имеющий базовые представления о принципе работы ДВС.

Датчик массового расхода воздуха

MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD ВАЗ 2110 2121 Нива 2108-21112 2108-2115 0280218004 Iris-Shop Автомобильные датчики prinro.co.za

TAMRIN TOPFLUSH OR FRONTFLUSH TOILET SUITE

БЫЛ R1250.00

Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 Iris-Shop

Купите серебряный брелок для выпускного диска и другую застежку на. 7 дюймов CN: 240/38 EU: 38 UK: 5, лоферы созданы для удовлетворения потребностей мужчин в образе жизни, четкое изображение без дрожания и ореолов. Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 Iris-Shop , дата первого размещения: 20 ноября, Fit Briggs & Stratton модели двигателей 122M02. и его конструкция определяет тип вставного подшипника. Используется как тип контргайки, где он зажат против стандартной контргайки, чтобы зафиксировать их на месте. Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 Iris-Shop .• Белый цвет прошит 100% хлопковой нитью. Заколка для волос в стиле ар-деко Свадебная заколка для волос Античная заколка для волос Кристалл свадебная заколка для волос Античный головной убор Серебряная заколка для волос Серебряная заколка для волос Марказит Может быть упакован в подарок. Следуйте указаниям врача. Инструкции по уходу: Ткани предварительно выстираны во избежание усадки, Датчик массового расхода воздуха MAF Для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 Iris-Shop , простая установка с прочными присосками для дополнительной поддержки с очень удобными материалами для дополнительного комфорта бородки, индивидуальные подарки более популярны, чем когда-либо прежде.14 Fat Quarters of Balboa Neutral Colorstory от Erin Dollar из хлопка и льна от Роберта Кауфмана. Среднее время производства составляет 1-2 дня. Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 Iris-Shop . Никакие рождественские товары не будут отправлены после 20 декабря. Модуль обнаружения чувствительности к эффектам. Кованые и обработанные на станке с ЧПУ алюминиевые чашки 60616, Archer MR400 позволяет использовать вашу сеть 4G LTE до 64 устройств Wi-Fi со скоростью передачи данных до 1200 Мбит / с, датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 Iris-Shop , Бесплатная доставка по соответствующим критериям заказам.

Топливный насос ВАЗ-2110: характеристики

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового двигателя, выполняющий функцию подачи топлива к форсункам или карбюратору под высоким давлением.

В зависимости от типа привода изготавливаются электрические и механические агрегаты. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Топливный насос механический ВАЗ-2110 — характеристики и конструкция

Данный тип механизма применяется исключительно на автомобилях с карбюраторными двигателями. Такой бензонасос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на ДВС.

По своей конструкции этот элемент является одним из типов поршня и включает в себя следующие детали:

Корпус состоит из двух частей с крышкой сверху.
Мембрана. Устанавливается между нижней и верхней частями корпуса.
Возвратная пружина.
Сток. Он жестко соединяется с диафрагмой.
Напорный и всасывающий клапан. Он расположен в верхней части насоса.
Привод механический.
Сетчатый фильтр.

Привод этого устройства, как мы уже писали ранее, осуществляется от эксцентрика распредвала. При вращении этого элемента деталь перемещает шток диафрагмы вниз, преодолевая силу пружины. Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума попадает в насос через отдельный клапан от бензобака.Таким образом, нагнетательный клапан закрывается.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, каждая из которых имеет свою прокладку. Диафрагма соединена со штоком. Последний взаимодействует с деталями механического привода. Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках такая же технология применяется с двухрычажной «коромыслом».

Топливный насос на ВАЗ-2110 — характеристики

Основные характеристики данного устройства заключаются в уровне давления и габаритах корпуса.Самыми популярными на сегодняшний день являются агрегаты немецкого производства «Bosch». Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины, в этих устройствах различается расположение микросхем для клемм.Сама сетка на сиденьях практически не отличается по маркам. Кстати, от длины бензонасоса зависит его качество работы при низком уровне топлива в баке. То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью газонепроницаемой резиновой прокладки.

Электро-аналоги

А что особенного в таком бензонасосе? ВАЗ-2110 (инжектор) поставляется именно с такими устройствами в топливной системе.Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и простых дизельных двигателях этот элемент используется в контуре низкого давления для предварительной подачи топлива в насос высокого давления. Кстати, электронасосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rile» работают по такому же принципу. Электромеханизм создает давление около 0,3 МПа (в электростанциях с непосредственным впрыском — около 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

Конструкция электронасоса предполагает следующие элементы:

Электродвигатель.
Насос расположен в металлическом корпусе.

Другими словами, данное устройство состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.В состав модуля этого устройства помимо перечисленных элементов входят также датчик расхода топлива, топливозаборник и сетчатый фильтр.

А рассматриваемая нами деталь обусловлена наличием двух клапанов — реверсивного и редукционного. Первый блокирует систему при остановке двигателя. Второй выполняет функцию поддержания давления в системе, при этом часть топлива переключается на вход обратно.

Конструктивно различают несколько типов электронасосов:

Подшипники качения.
Шестерня.
Центробежный.

Роликовые подшипники

Этот агрегат всасывает бензин и перекачивает его за счет работы ротора и движения специальных роликов. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача бензина прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогично можно описать принцип работы шестерни насоса.В нем бензин всасывается и впрыскивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны образуют в его зазорах сменную камеру. С помощью этих камер всасывается и впрыскивается топливо.

Центробежный

Благодаря конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума.Но у них есть ограничения по давлению и производительности.

Моторедуктор печки ВАЗ-2110: назначение, ремонт, замена

Назначение и конструкция моторедуктора

Неисправности и их причины, первичная диагностика

Как проверить моторедуктор печки ВАЗ-2110?

Снятие моторедуктора отопителя ВАЗ-2110

Диагностика, ремонт и замена

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Моторедуктор заслонки отопителя 2110-8127200 в Челябинске

Основные технические характеристики:

1. Номинальное напряжение питания ЭД МР — (10±0,1) В постоянного тока.

Гарантия производителя:

Мотор редуктор стеклоочистител­я ВАЗ

Ремонт/замена микро мотора редуктора заслонки печки ВАЗ 2110 воими руками

Моторный город России — Спецрепортаж .

Утром обнаружена форсунка ВАЗ 2110. Инжектор давно заводится из-за Джто

Причины

Топливный насос

Не запускается на прогретом моторе

Не запускается электродвигатель

Двигатель запускается и глохнет

Выход

Принцип запуска

Основные причины

Недостаточное давление масла в двигателе

Как легче простудиться зимой

Аккумулятор

Стартер не крутит

Предохранитель

Свечи

Как сушить свечу?

Смотрим датчики

Как это проверить?

Фильтры

Форсунка

Плохой запуск и закипание

Заключение

Информация для иностранных клиентов

Какие бензонасосы для ваз 2110

Основные характеристики модели Bosch

Параметры модели Bosch 0580453453

Как получить качественный прибор?

Механический топливный насос ВАЗ-2110 — характеристики и конструкция

Топливный насос на ВАЗ-2110 — свойства

Электронные аналоги

Где он находится?

Ролик

Шестерня

Центробежный

Категории современных бензонасосов

Признаки неисправности топливного насоса

Методы проверки бензонасоса

Механический топливный насос ВАЗ-2110 — технические характеристики и конструкция

на ВАЗ-2110 — технические характеристики

Электрические аналоги

Где он находится?

Ролик

Шестерня

Центробежный

ВАЗ 2110 Форсунка и элементы системы питания

Устройство и принцип работы

Причины отказа

Производители и спецификации

Шах

Раздельная передача (шкив Нониуса) или «фазовый сдвиг». Раздельная передача

Фазовращатели и их функции

Функция раздельной передачи

Как это работает?

Конструкция

Основные причины установки делителя передач

Регулировочная техника

ВАЗ-2108-21099

16-клапанные двигатели ВАЗ-2110-2112

Классика ВАЗ

Заключение

Методика установки нарезной шестерни на двигатель ВАЗ 2108 8В — 2110

Методика установки нарезных шестерен на двигатель ВАЗ 2110-2112 16В

Техника наладки зубчатой ​​передачи на двигателе ВАЗ «классический» 8В.

Старый добрый нижний распредвал

Почему отказались от штанги?

Почему пришла цепочка?

Мотор редуктор стеклоочистителя ВАЗ

Техника наладки зубчатой передачи на двигателе ВАЗ «классический» 8В.
