Как снять центральный дефлектор ваз 2110 – АвтоТоп

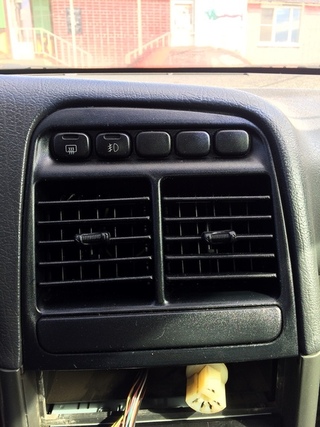

Печка автомобиля Ваз 2110, которая была сделаны еще в 1998, имеет центральный дефлектор воздуховода с вертикальными рычагами которые часто ломаются, в статье опишем как отремонтировать заслоноку печки на Ваз 2110. Подобрать к нему запасные детали нереально, так как их просто нет в продаже. Так что если поломка случилась, то проще поменять вертикальный рычаг заслонки печки на горизонтальный, который установлен на поздних версиях Ваз 2110.

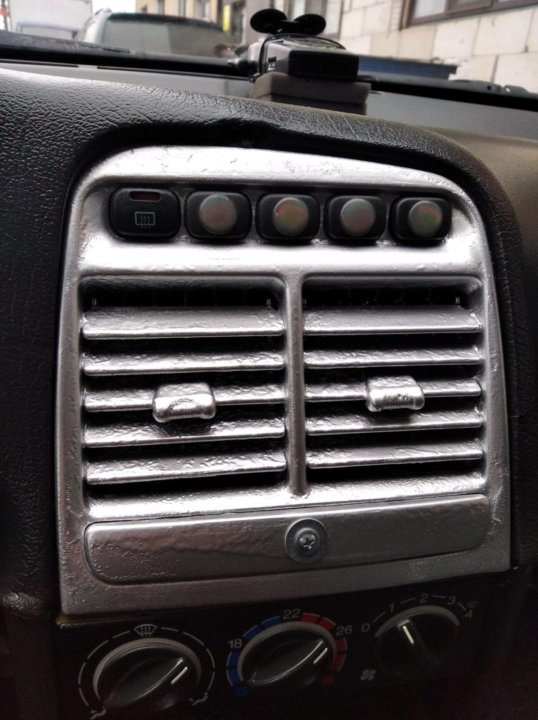

Смену производим не только потому, что элемент сломалась, но и эстетический вид. Для фиксации заслонки необходимо поменять некоторые детали, начинаем установку центрального дефлектора с горизонтальным рычагом.

По сути доработка существенно проще, чем кажется. Дело в том, что на заслонке, которую мы двигаем, есть 2 вида крепления механизма: как для горизонтального, так и для вертикального исполнения.

Кажется разработчик все — же учел то, что в какой-то момент придется поменять центральный дефлектор. Для выполнения работы нам пригодятся: промежуточный рычаг управления отоплением, горизонтальный кронштейн переключения, тяги привода распределителя.

Преступим к смене узлов, демонтируем дефлектор с вертикальным управлением заслонок, для этого зацепляем его отверткой. Дальше убираем тягу заслонки и устанавливаем новый горизонтальный кронштейн переключения, фиксируем его. Ставим новую тягу заслонки на другое крепление и ставим на место центральный дефлектор с горизонтальной регулировкой заслонок.

Как часто вам приходится сталкиваться с непогодой в дороге? Учитывая особенности отечественного климата, наверняка довольно часто. Если это так, вы, конечно же, используете дефлекторы, которые не только помогают защитить ваши боковые окна от мелких камней и грязи, но и позволяют приоткрыть их при дожде, исключая возможность попадания влаги в автомобиль, даже при сильном боковом ветре.

Дефлектор – виды и принципы работы

Основной задачей дефлектора или как его еще называют «отсекателя», является недопущение попадания в салон автомобиля, потоков воздуха, несущих с собой грязь, мелкие камни и влагу. Выполнение такой задачи осуществляется за счет создания с их помощью определенной аэродинамики корпуса автомобиля, которая не позволяет пылевым потокам попасть внутрь машины.

Такой «отсекатель» всегда устанавливается в верхней части бокового окна, создавая тем самым подобие козырька, благодаря форме которого, грязь и пыль не попадают в салон не только спереди, но и сбоку. Ну, а кроме того, с его помощью обеспечивается равномерное проветривание салона даже при скоростной езде, которая обычно сопровождается попаданием в салон сильных воздушных потоков.

В зависимости от стоимости изделий, различают 2 способа их крепления: на основе двустороннего скотча (более дешевые) или вставные (более дорогие). Способ крепления также влияет и на сохранность лакокрасочного покрытия автомобиля – более дешевые изделия достаточно часто его портят.

Подготовка к демонтажу дефлектора – необходимые материалы

Перед тем, как снять дефлекторы боковых окон, нужно подготовить необходимые для этого материалы. Как мы уже говорили, способы демонтажа отсекателя, будут существенно разниться, в зависимости от способа его крепления. Однако, обо все по порядку.

Итак, если ваш дефлектор прикреплен к двери при помощи двустороннего скотча, для его снятия вам понадобится:

  • Строительный или обычный фен.
  • Канцелярский нож или прочная рыболовная леска, что лучше.
  • Растворитель, уайтспирит или обычный спирт.
  • Пластмассовая линейка или скребок для удаления льда со стекла.
  • Ненужная тряпка (ветошь).
  • Энтузиазм, «прямые» руки и 30–40 мин свободного времени.

Если же, на вашем автомобиле закреплены вставные дефлекторы, при их демонтаже у вас будет куда меньше проблем, и потеряете при этом намного меньше времени, чем при снятии накладные. Для них все, что вам понадобится, это:

  • Отвертка.
  • 10 мин вашего времени.

Как демонтировать дефлекторы своими руками

Итак, после определения способа крепления и подготовки необходимых инструментов, переходим к демонтажу. Если дефлекторы прикреплены к раме двери при помощи скотча, то для благополучного их снятия следует предельно четко придерживаться следующего алгоритма действий:

  • Первое что нужно – открыть и зафиксировать автомобильную дверь, с которой отсекатель будет демонтироваться.
  • После того, следует тщательно прогреть при помощи имеющегося у вас фена, место соединения двери и дефлектора. Проходя этот этап, важно не перестараться, поскольку высока вероятность повреждения лакокрасочного покрытия.
  • Поддеваем нагретый угол и продеваем в отклеенную полость леску.
  • По толщине скотча, в сторону, противоположную нагретому углу, проводим продетую леску, отсекая тем самым дефлектор от рамы двери. Указанную манипуляцию следует проводить аккуратно, чтоб не повредить покрытие. При необходимости продолжать прогревание.
  • При отсутствии лески, для вышеуказанных манипуляций и отделения дефлектора от клеевой основы, следует использовать канцелярский нож. При работе с ним следует быть еще осторожнее, поскольку повредить им покрытие, намного проще, чем леской.
  • После снятия дефлектора, удаляем оставшийся двусторонний скотч.
  • Обильно смачиваем ненужную тряпку растворителем, спиртом или другой имеющейся растворяющей жидкостью, методично пропитываем ей оставшуюся клеевую основу и при помощи скребка или линейки, удаляем ее.
  • Любуемся отличным видом своего автомобиля.

В случае, если на вашей машине стоят вставные дефлекторы, что сегодня бывает довольно редко, для их демонтажа вам придется:

  • При помощи отвертки, поддеть крайний фиксатор, вставленный в проем окна «враспор» и аккуратно сдвинуть отсекатель вниз.
  • Подобные манипуляции последовательно проделать со всеми фиксаторами, после чего снять дефлектор.
  • Проверить место его установки на наличие повреждений и пыли, при необходимости – устранить.

Как вы уже догадались, демонтаж накладных отсекателей – куда более трудоемкий процесс, чем снятие вставных его аналогов. Однако теперь, вы в совершенстве знаете, как снять дефлекторы. Ну а мы, в свою очередь, искренне надеемся, что это не вызовет у вас особых проблем, вне зависимости от способа их крепления.


Казалось бы, зачем вдруг снимать дефлектор воздуховода. Необходимость в этом может возникнуть по разным причинам. К примеру, он может просто выйти из строя, и тогда следует его либо отремонтировать, либо заменить. Для улучшения интерьера салона некоторые приобретают решетки дефлектора от других моделей автомобилей и устанавливают. Наша цель рассказать, как снять дефлектор воздуховода, чтобы провести желаемые операции. Процесс будет рассмотрен на примере автомобилей разных моделей ВАЗ. Здесь же вы найдете инструкции о том, как снять дефлектор воздуха на иномарках.

Снятие дефлектора на автомобилях ВАЗ: пошагово

Самая распространенная проблема, с которой сталкиваются владельцы автомобилей вазовского семейства – поломка пластиковых шторок на центральном дефлекторе, а также забитый мусором и пылью воздухозаборник.

На ВАЗ 2106

Поворотные дефлекторы воздуховодов на ВАЗ 2106 круглые и располагаются сверху на панели приборов. Фиксация на месте осуществляется за счет трех пластиковых защелкивающихся креплений.

Схема расположения дефлекторов на ВАЗ 2107

На классике в центре располагаются два дефлектора (33), разделенных пластиковой перегородкой. Они вставляются в уплотнительную резинку внутри и держатся за счет обжатия. Плюс есть небольшие плавающие фиксаторы сверху и снизу. Снимаются легко. В местах крепления их поддевают отверткой и вытягивают. Боковые дефлекторы (5) снимаются таким же образом.

На автомобилях старого образца ВАЗ 2110, 2111, 2112 тоже все очень просто. Решетка держится за счет фиксаторов, поэтому достаточно отверткой поддеть решетку, и она отщелкнется. Предварительно необходимо снять пластиковую накладку на ползунке. С дефлектором на автомобилях нового образца так просто справиться не получится, так как решетка дополнительно зафиксирована шурупами. Чтобы ее снять, потребуется крестовая и шлицевая отвертки.

  1. Крепления, которые необходимо открутить, расположены за пластиковой накладкой.
  2. Подденьте ее плоской отверткой.
  3. Под вставкой вы увидите два шурупа, их и нужно выкрутить крестовой отверткой.
  4. Вывернув шурупы, просто выньте решетку, она больше никак не закреплена.

Видео: демонтаж дефлекторов на ВАЗ 2110

На Лада Гранта процесс тривиален. Дефлекторы воздуховодов просто вытягиваются из посадочных мест.

Видео: снятие дефлекторов на Лада Гранта

На Приоре и Калине дефлекторы воздуховодов тоже снимаются без дополнительных трудозатрат. На Калине, например, они крепятся двумя винтами: сверху.

Верхнее крепление

Нижнее крепление

Однако Лада Веста в этом смысле подкинет немало сюрпризов. Так как там дефлекторы воздуховодов дополнительно закреплены, а винты боковых воздуховодов находятся в труднодоступных местах.

Демонтаж пластиковой накладкиСначала снимается накладка, общая с магнитолой. Держится за счет фиксаторов. Поддеваем при помощи отвертки и постепенно отщелкиваем по периметру.
КрепежиПод накладкой вы увидите 4 винта, за счет которых дефлекторы держатся. Выкрутите их.
Веста со снятыми дефлекторамиСнимите решетку.

Чтобы снять боковые дефлекторы, слева уберите крышку, закрывающую блок предохранителей. Она может фиксироваться гвоздиком с черной пластиковой накладкой.

Видео: демонтаж крышки предохранителей на Лада Веста

Чтобы демонтировать дефлектор, надо снять блок предохранителейСначала откручиваются крепления блока предохранителей и он убирается в сторонку, чтобы не мешал. Дефлектор крепится внизу двумя винтами. Выверните их. Потом просто отщелкните фиксаторы.
Пластиковая накладкаДовольно просто, если надо снять только накладку. Если же необходимо снять полностью решетку, то придется снимать торпедо.
Наверху есть креплениеРешетка крепится дополнительно сверху.

Форд Фокус 2

Потребуется фонарик и две отвертки подходящего диаметра. Дефлектор крепится за счет двух креплений. Чтобы ослабить фиксацию, необходимо вставить две отвертки между перегородками креплений, тем самым ослабив их. Потом просто вытяните дефлектор.

Видео: снятие дефлектора полностью на Форд Фокус 2

Кольца вынимаются еще проще. Посмотрите на видео.

Видео: демонтаж декоративных колец дефлекторов на Форд Фокус 2

Шевроле Круз

На этом автомобиле демонтаж прост, все крепится на фиксаторах и при снятии поддевается отвертками.

Видео: порядок снятия дефлекторов на Chevrolet Cruze

Киа Рио

А вот с этой моделью придется серьезно повозиться. Так как дефлектор крепится на винты, которые скрыты козырьком. Его необходимо предварительно снять.

Из инструментов потребуется крестовая и шлицевая отвертки, фонарик и строительный шпатель.

Процесс включает некоторую комбинацию действий. Подробно смотрите, как выполняется эта работа на видеоматериале.

Видео: снятие козырька панели приборов на Kia Rio

;

Уже потом можно снимать центральный дефлектор. Он крепится на пистоны и саморезы. Два самореза – вверху, два пистона – наверху и один – внизу. После того как дефлектор вынут, необходимо отсоединить штекер.

Перед демонтажом левого дефлектора снимается левая панель и панель, под которой находится блок предохранителей. Дефлектор крепится сбоку двумя саморезами. Перед демонтажом правой панели откройте бардачок и снимите правую панель, выкрутите саморезы. Теперь, поддевая отверткой, можно убрать дефлектор.

Видео: демонтаж центрального и боковых дефлекторов отопления

Вот так снимается дефлектор воздуховода на разных автомобилях. Конечно, в пределах одной статьи невозможно дать полные инструкции по всем моделям автомобилей. Из всего вышесказанного можно сделать вывод, что объем работ, который необходимо выполнить, чтобы снять дефлектор воздуховода не одинаков. В одних автомобилях дефлектор снимается просто методом вытягивания (Рено Логан), в других приходится снимать торпедо или другие крупные элементы (Лада Веста, Киа Рио).

ВАЗ 2110 | Снятие и установка вентиляционных дефлекторов

Снятие и установка вентиляционных дефлекторов

Воздушные каналы, сопла и дефлекторы
1 — Вентиляционное сопло в панели приборов
2 — Вентиляционный дефлектор в центральной консоли
3 — Левый вентиляционный дефлектор
4 — Правый вентиляционный дефлектор
5 — Вентиляционные каналы в задней части салона
6 — Вентиляционные каналы в центральной консоли
7 — Вентиляционный канал в районе расположения ног
8 — Вентилятор отопителя

Вентиляционное сопло в панели приборов

Снятие


1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.


2. С помощью пластмассового клина или плоского ножа снимите крышку над вентиляционным соплом и выньте зажимы (стрелки на иллюстрации) из держателей. (1) – передние упорные лапки.

3. В зависимости от оборудования рассоедините разъём блока помощи при парковке или громкоговорителя.

4. Выверните 4 винта (стрелки на иллюстрации) и выньте вентиляционное сопло (1) из панели приборов.


Установка

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.


Вентиляционный дефлектор в центральной консоли

Снятие


1. Нажмите вправо отвёрткой (2) на нижние стопорные крюки (1) у обоих вентиляционных дефлекторов. При этом наклоните дефлекторы до конца вверх и освободите.

2. Выверните винты сзади пластин (1) дефлекторов.

3. Отсоедините отвёрткой верхние стопорные крюки у обоих дефлекторов и наклоните дефлекторы до конца вниз.

4. Введите отвёртку (2) через щель и вставьте в паз стопорного язычка (1).

5. Нажмите на язычок (1) вниз и отсоедините первый дефлектор.

6. Аналогичным образом снимите второй дефлекторы и выньте оба дефлектора из вентиляционного канала.


Установка

1. Вставьте вентиляционные дефлекторы в канал так, чтобы направляющий штифт вошел в приёмную часть в центре дефлектора.
2. Зафиксируйте дефлекторы.
3. Освободите дефлекторы и наклоните наверх. Введите винты через паз и вверните.


Боковой левый вентиляционный дефлектор

Снятие


1. Снимите крышку блока предохранителей сбоку у панели приборов, обратитесь к Разделу Реле и предохранители.
2. Снимите группу выключателей слева от панели управления, обратитесь к Разделу Снятие и установка группы выключателей слева от пульта управления.

3. Выверните 2 винта (1) крепления вентиляционного дефлектора.

4. Выверните винты и выдавите нижнюю часть панели приборов (2), как описано в Разделе

Снятие и установка нижней части панели приборов.

5. Нажмите отвёрткой влево на стопорные крюки и наклоните дефлектор до конца вниз. Введите отвёртку (2) через паз, нажмите на стопорные лапки (1) вниз и выньте дефлектор из вентиляционного канала.


Установка

1. Вставьте дефлектор в вентиляционный канал, зафиксируйте и закрепите винтами.

2. Дальнейшая установка выполняется в последовательности, обратной снятию.


Боковой правый вентиляционный дефлектор

Снятие


1. Выверните винты и опустите вниз вещевой ящик, как описано в Разделе Снятие и установка вещевого ящика.

Дальнейшая разборка соответствует той же операции для бокового левого вентиляционного дефлектора.

2. Выверните винты крепления дефлектора.
3. Нажмите отвёрткой вправо на стопорные крюки и наклоните дефлектор до конца вниз. Введите отвёртку (2) через паз, нажмите на стопорные лапки (1) вниз и выньте дефлектор из вентиляционного канала.


Установка

1. Вставьте дефлектор в канал, зафиксируйте и закрепите винтами.
2. Дальнейшая установка выполняется в последовательности, обратной снятию.

Как снять дефлектор воздуха — демонтаж дефлекторов: инструкции

Казалось бы, зачем вдруг снимать дефлектор воздуховода. Необходимость в этом может возникнуть по разным причинам. К примеру, он может просто выйти из строя, и тогда следует его либо отремонтировать, либо заменить. Для улучшения интерьера салона некоторые приобретают решетки дефлектора от других моделей автомобилей и устанавливают. Наша цель рассказать, как снять дефлектор воздуховода, чтобы провести желаемые операции. Процесс будет рассмотрен на примере автомобилей разных моделей ВАЗ. Здесь же вы найдете инструкции о том, как снять дефлектор воздуха на иномарках.

Снятие дефлектора на автомобилях ВАЗ: пошагово

Самая распространенная проблема, с которой сталкиваются владельцы автомобилей вазовского семейства – поломка пластиковых шторок на центральном дефлекторе, а также забитый мусором и пылью воздухозаборник.

На ВАЗ 2106

Поворотные дефлекторы воздуховодов на ВАЗ 2106 круглые и располагаются сверху на панели приборов. Фиксация на месте осуществляется за счет трех пластиковых защелкивающихся креплений.

Схема расположения дефлекторов на ВАЗ 2107

На классике в центре располагаются два дефлектора (33), разделенных пластиковой перегородкой. Они вставляются в уплотнительную резинку внутри и держатся за счет обжатия. Плюс есть небольшие плавающие фиксаторы сверху и снизу. Снимаются легко. В местах крепления их поддевают отверткой и вытягивают. Боковые дефлекторы (5) снимаются таким же образом.

На автомобилях старого образца ВАЗ 2110, 2111, 2112 тоже все очень просто. Решетка держится за счет фиксаторов, поэтому достаточно отверткой поддеть решетку, и она отщелкнется. Предварительно необходимо снять пластиковую накладку на ползунке. С дефлектором на автомобилях нового образца так просто справиться не получится, так как решетка дополнительно зафиксирована шурупами. Чтобы ее снять, потребуется крестовая и шлицевая отвертки.

  1. Крепления, которые необходимо открутить, расположены за пластиковой накладкой.
  2. Подденьте ее плоской отверткой.
  3. Под вставкой вы увидите два шурупа, их и нужно выкрутить крестовой отверткой.
  4. Вывернув шурупы, просто выньте решетку, она больше никак не закреплена.

Видео: демонтаж дефлекторов на ВАЗ 2110

На Лада Гранта процесс тривиален. Дефлекторы воздуховодов просто вытягиваются из посадочных мест.

Видео: снятие дефлекторов на Лада Гранта

На Приоре и Калине дефлекторы воздуховодов тоже снимаются без дополнительных трудозатрат. На Калине, например, они крепятся двумя винтами: сверху…

Верхнее крепление

…. и снизу.

Нижнее крепление

Однако Лада Веста в этом смысле подкинет немало сюрпризов. Так как там дефлекторы воздуховодов дополнительно закреплены, а винты боковых воздуховодов находятся в труднодоступных местах.

Демонтаж пластиковой накладки Сначала снимается накладка, общая с магнитолой. Держится за счет фиксаторов. Поддеваем при помощи отвертки и постепенно отщелкиваем по периметру.
Крепежи Под накладкой вы увидите 4 винта, за счет которых дефлекторы держатся. Выкрутите их.
Веста со снятыми дефлекторами Снимите решетку.

Чтобы снять боковые дефлекторы, слева уберите крышку, закрывающую блок предохранителей. Она может фиксироваться гвоздиком с черной пластиковой накладкой.

Видео: демонтаж крышки предохранителей на Лада Веста

Чтобы демонтировать дефлектор, надо снять блок предохранителей Сначала откручиваются крепления блока предохранителей и он убирается в сторонку, чтобы не мешал. Дефлектор крепится внизу двумя винтами. Выверните их. Потом просто отщелкните фиксаторы.
Пластиковая накладка Довольно просто, если надо снять только накладку. Если же необходимо снять полностью решетку, то придется снимать торпедо.
Наверху есть крепление Решетка крепится дополнительно сверху.

Форд Фокус 2

Потребуется фонарик и две отвертки подходящего диаметра. Дефлектор крепится за счет двух креплений. Чтобы ослабить фиксацию, необходимо вставить две отвертки между перегородками креплений, тем самым ослабив их. Потом просто вытяните дефлектор.

Видео: снятие дефлектора полностью на Форд Фокус 2

Кольца вынимаются еще проще. Посмотрите на видео.

Видео: демонтаж декоративных колец дефлекторов на Форд Фокус 2

Рено Логан, Сандеро

Дефлекторы воздуховодов крепятся также, как и на нашей Ладе Гранта. Они даже взаимозаменяемы. Снимаются аналогично: методом простого вытягивания из посадочных мест.

Видео: как крепятся дефлекторы на Рено Логан

Киа Рио

А вот с этой моделью придется серьезно повозиться. Так как дефлектор крепится на винты, которые скрыты козырьком. Его необходимо предварительно снять.

Из инструментов потребуется крестовая и шлицевая отвертки, фонарик и строительный шпатель.

Процесс включает некоторую комбинацию действий. Подробно смотрите, как выполняется эта работа на видеоматериале.

Видео: снятие козырька панели приборов на Kia Rio

;

Уже потом можно снимать центральный дефлектор. Он крепится на пистоны и саморезы. Два самореза – вверху, два пистона – наверху и один – внизу. После того как дефлектор вынут, необходимо отсоединить штекер.

Перед демонтажом левого дефлектора снимается левая панель и панель, под которой находится блок предохранителей. Дефлектор крепится сбоку двумя саморезами. Перед демонтажом правой панели откройте бардачок и снимите правую панель, выкрутите саморезы. Теперь, поддевая отверткой, можно убрать дефлектор.

Видео: демонтаж центрального и боковых дефлекторов отопления

Вот так снимается дефлектор воздуховода на разных автомобилях. Конечно, в пределах одной статьи невозможно дать полные инструкции по всем моделям автомобилей. Из всего вышесказанного можно сделать вывод, что объем работ, который необходимо выполнить, чтобы снять дефлектор воздуховода не одинаков. В одних автомобилях дефлектор снимается просто методом вытягивания (Рено Логан), в других приходится снимать торпедо или другие крупные элементы (Лада Веста, Киа Рио).

Боковые дефлекторы ВАЗ-2110, ВАЗ-2111, ВАЗ-2112. Полезные доработки

Каждый владелец автомобиля вазовского «десятого» семейства не единожды поминал всуе конструкторов АвтоВАЗа. Не известно, чем руководствовались специалисты российского автогиганта при проектировании системы вентиляции и отопления ВАЗ-2110. По крайней мере, здравый смысл в схеме работы створок боковых дефлекторов ВАЗ-2110 усмотреть не удастся. Дело в том, что и левый и правый воздуховоды регулируются «вверх-вниз» и только «вправо». Таким образом, если стекло двери переднего пассажира худо-бедно обдувается теплым воздухом, то на стекло водительской двери воздушный поток не может попасть в принципе, поэтому в дождливую погоду оно запотевает, а в морозную покрыто инеем.

Недостаток профессионализма конструкторов автовладельцы «десяток» компенсировали собственной смекалкой. Несложная доработка бокового дефлектора ВАЗ-2111 позволит направить поток воздуха на стекло. Не потребуется даже покупать запчасти ВАЗ. Для этого необходимо, поддев отверткой вынуть дефлектор, расположенный у водительской двери. Делать это нужно аккуратно, чтобы не оставить царапин и вмятин на пластике. После этого створки дефлектора нужно развернуть на 180 градусов. Теперь они будут закрываться влево, а не вправо и, соответственно, появится возможность направлять поток воздуха на боковое стекло.

Но даже эта доработка не даст гарантии, что в ненастную погоду стекло водительской двери будет чистым. Вентилятор печки ВАЗ-2110 находится напротив центрального дефлектора. Если открыты сворки этого воздуховода, то никакие силы не заставят воздушный поток идти в боковые дефлекторы ВАЗ-2112. Если сюда прибавить традиционные большие зазоры в соединениях пластиковых коробов воздуховодов, то потери тепла становятся просто огромными.

Наиболее дотошные автолюбители разбирают полсалона автомобиля, чтобы загерметизировать стыки коробов и устранить недоделки автозавода. Если даже пренебречь огромной трудоемкостью такого «тюнинга» и вероятностью появления новых скрипов в салоне после сборки, можно предположить что обдув боковых стекол улучшится не на много.

Существует более простой и эффективный способ, который можно и нужно совместить с доработкой сворок бокового дефлектора. Для этого необходимо подобрать кулер охлаждения компьютерного процессора или видеокарты размерами не более 60х60 мм и закрепить его с внутренней стороны дефлектора саморезами или клеем. Напряжение питания кулера такое же, как в автомобиле – 12В. Включать его можно с помощью незадействованной кнопки рециркуляции, но проще подключиться к проводам питания системы вентиляции. При включении любой скорости автомобильного вентилятора кулер будет обдувать боковое стекло. Конструкция проверена годами эксплуатации и полностью себя оправдала.

Снятие и замена панели приборов и воздуховодов отопителя Ваз-2110

Снятие панели приборов и воздуховодов отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем минусовую клемму от аккумулятора.
Снимаем облицовочный кожух вала рулевого управления, рулевое колесо и выключатель зажигания.
Для наглядности на фотографиях сняты рулевая колонка и передние сиденья.

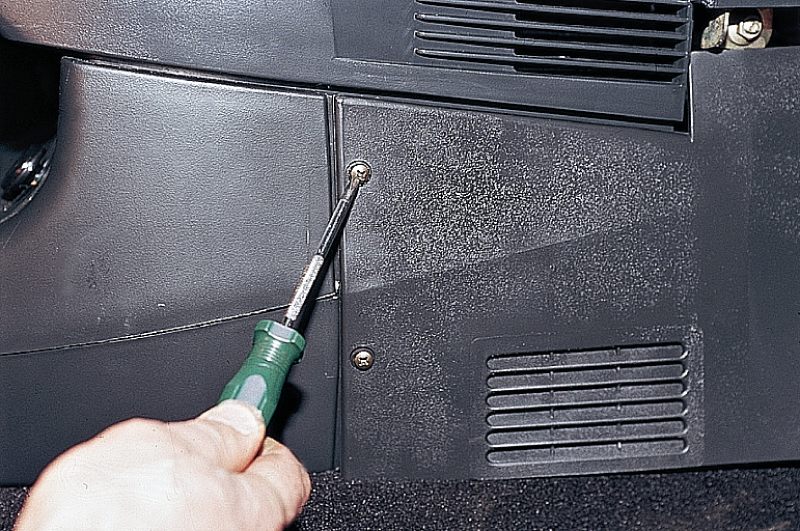

Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола.

Снимаем щиток.
Аналогично снимаем левый щиток.

Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола.

Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля…

…и два в задней части.

Приподнимаем крышку облицовки тоннеля пола.
Если автомобиль укомплектован электростеклоподъемниками, то отключаем разъемы от клавиш управления.

Отсоединяем разъемы проводов прикуривателя.

Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола.
Снимаем крышку облицовки тоннеля пола.

Ключом «на 10» отворачиваем гайку крепления воздуховода обогрева салона…

…и снимаем воздуховод.

Головкой «на 10» отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола…

…и две гайки заднего крепления.

Снимаем корпус облицовки тоннеля пола.

Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика.

Придерживая вещевой ящик, …

…отсоединяем провода от плафона освещения и снимаем ящик.

Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева — под крышкой монтажного блока…

…и справа — под вещевым ящиком.

Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов.

Крестообразной отверткой и ключом «на 8» отворачиваем два винта крепления панели приборов к кронштейну контроллера.

Поддев отверткой, …

…извлекаем боковые сопла вентиляции и отопления салона.

Головкой «на 10» отворачиваем две гайки верхнего крепления панели приборов.

Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад.

Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар.

Снимаем панель приборов.

Поддеваем отверткой воздуховод обогрева ног…

…и отсоединяем его от корпуса воздухораспределителя.

Похожие статьи

  • Устройство Ваз 2110

Как переделать печку на ВАЗ 2110


Если печка ВАЗ 2110 не дует в ноги или не дует по бокам. Не дует в ноги задних пассажиров или в дождь у Вас постоянно потеют окна, то это нормально 🙂 По крайней мере так считает АвтоВаз… После доработки печки в ВАЗ 2110 таких проблем не будет.

Перед началом всех доработок и модернизации печки нужно быть уверенным, что отопитель работает исправно. В противном случае его нужно отремонтировать.
Что бы переделать печку ВАЗ 2110 для начала снимаем панель и разбираем ее на части.
Все части между собой держаться на болтиках.

Для того, что бы печка хорошо дула по бокам на боковые стекла можно поступить по одному из 2х вариантов:

Проложить гофры для обдува боковых окон
Просто заклеить все щели, через которые теряется поток воздуха

Скажу сразу, что гофры дают положительный эффект только для обдува ног передних и задних пассажиров.
Для обдува боковых стекол гофра эффекта не даст. Обычно начинает дуть хуже чем было, в редких случаях так же как до установки гофры. Вот пример, как я считаю делать не стоит 🙂




Поэтому лучший способ сделать обдув боковых окон ВАЗ 2110 это заклеить все щели в панели.

Я закрыл щели между верхней и нижней частями панели, а так же отверстия под болты крепления с помощью антискрипа (моделин).





Далее нужно доработать заслонку печки, которая направляет воздух на лобовое стекло, в лицо и в ноги.
Изначально эта заслонка не плотно прилегает, и часть потоков воздуха поступает не туда куда нужно.
Используя моделин и двух сторонний скотч (им я обклеил саму задвижку печки) я заклеил все щели и саму задвижку.
Корпус обклеил вместо штатной губки — Битопластом10. В некоторых местах в 2 слоя.





Большая часть потока воздуха теряется в щели, которая находится в начале пути следования к водительскому стеклу.
Она достаточно большая, поэтому ее я залил пеной.

Частый вопрос: Не скрипит ли пена внутри панели ?
Отвечаю по своему опыту: Нет, скрипов нет.



Далее переходим к модернизации печки в части обдува ног водителя и задних пассажиров.
Пластиковый блок распределения воздуха (елочка) тоже имеет щели по всей длине, поэтому в ВАЗ 2110 печка плохо дует в ноги.

Можно конечно попробовать заклеить щели, но я решил убить сразу двух зайцев используя гофры.
Гофра не только доставит поток воздуха в ноги без потерь, но и будет занимать мало место под панелью. А в том месте как раз находится очень много проводов, доступ к которым очень затруднен. После установки гофры для обдува ног места для проводки стало гораздо больше.

Итак елочку я спилил и запенил внутрь ее три гофры. Центральная гофра от пылесоса(внутренность гладкая, диаметром 40мм, а две другие — обычные ребристые внутри, тоже 40мм диаметр)
Важно: Диаметр гофры не должен быть меньше 40мм, и если гофра длинная, то внутри она должна быть гладкая, иначе будет свист !





Получается одна гофра — для ног водителя, другая для ног переднего пассажира и третья длинная к пепельнице — для задних пассажиров. Перегородки у тоннеля отрезал, чтобы гофра могла без труда там поместиться.





Еще моделином заклеил небольшие отверстия у воздуховодов. Скорее для души, чем для пользы.

Доработка заслонки печки ВАЗ 2110

В мороз ниже -20 возникла проблема: нельзя сделать поток воздуха одновременно во всех направлениях.
И тогда либо ноги мерзнут, либо боковые стекла замерзают. Приходится все время заслонку переставлять, то в ноги, то в лицо. ..

На машинах с 2003года выпуска и новее при заслонке в ноги дует сразу во всех направлениях, а до 2003года выпуска — только в ноги. Все разжевано тут.
Вот я и доделал под себя, как мне удобно. Модернизировал заслонки 🙂

Не снимая ничего пилкой по металлу выпилил(красным цветом) края у заслонки.
Заслонку лобового стекла не трогал(на мой взгляд если и у нее спилить края, то будет хуже дуть по краям лобового стекла)
И выпилил кусок(зеленым цветом) для увеличения забора на боковое стекло водителя.
Пилил долго и усердно вечерами с фонариком в зубах
Выпиливал часа 2 точно…
Далее купил банку кофе за 230р в жестяной банке(кофе кстати я не пью и жена не любит, так что гостям на 5 лет хватит )

Все дует как и хотел:
Заслонка на лицо — только лицо и боковые стекла
Заслонка на лобовое — только на лобовое
Заслонка на ноги — 50% боковые стекла, 25% ноги, 25% лобовое.
Выпилив у заслонки кусочки поменьше — будет поток меньше на боковые стекла и больше в ноги.
Пока решил оставить так, не понравится можно будет чуть призакрыть такими же жестяными пластинами выпилы.
Пластины от банки кофе лучше закрасить черным цветом, что бы их не было видно через решетку.



Доработка обдува ног печки ВАЗ 2110

Понадобятся пыльники, любые которые Вам понравятся.
Понадобится решетка, я взял от старых колонок. Вырезал из решетки круг.




Вот такой резинкой (купил тоже на авторынке) закреплял решетку к пыльнику. Закрепил супер клеем.





С другой стороны закрепил стяжкой, но можно и пластиковым зажимами закрепить.





Такой способ обдува для ног водителя не подойдет, потому что будет сильно греть правую ногу на педали газа.

Вместо моей решетки (из колонок) можно использовать к примеру резиновые накладки от Fiat-Punto.




После того, как я понял, что обдув ног водителя нужно переделывать. Я сделал поток воздуха для ног водителя за педалями.

Вырезал угол у пластиковой стенки внизу панели.



И вставил сантехническую трубу.



Такой способ на мой взгляд самый эффективный и простой.

Для обогрева задних пассажиров я вывел гофру из пепельницы.
Через штатные пластиковые накладки под сиденьями я делать обдув ног задних пассажиров не стал. Для этого придется уложить вместо одной гофры — две. Тогда придется использовать гофру уже меньшего диаметра.
Если Вы решите делать двумя гофрами под сиденьями, то приподнимите пластиковые направляющие под сиденьями, чтобы они не дули в края ковриков.

Кстати, вместо решетки можно использовать дефлектор от ВАЗ 2105. Тогда потоком воздуха у ног задних пассажиров можно будет управлять.



Далее, как показать людям эффект после доработки печки ВАЗ 2110 ?
Что построенная система (гофра+изогнутая труба) дает отличный поток воздуха в ноги передним и задним пассажирам ?
Просто взять и поднести огонь к месту обдува, что я и сделал 🙂
Весь результат на видео в конце статьи, судите сами. ..

Как доработать печку ВАЗ 2110 простым способом без разборки панели и без гофры

Переделка печки которую я показал выше хоть и сложная и долгая, но очень эффективная.

Снять елочку не снимая панель ВАЗ 2110 можно. Процедуру описывает «savinov»: Снимаем обе боковины бороды и бардачок. Ножовкой по дереву отпиливаем елку снизу на сколько было ее видно в проеме. Откручиваем болт крепления елочки и опускаем ее вниз. Опять отпиливаем то, что попало в проем. Все. Оставшийся верхний кусок вытаскиваем в проем бардачка. Вся работа заняла час.
Обрабатываем верхний кусок, склеиваем термоклеем, вставляем шланги, заливаем пеной, устанавливаем обратно на силиконовый герметик.

Можно ли улучшить или переделать печку более простым способом ?
Действительно можно. Чтобы повысить эффективность работы печки (распределение потоков воздуха) можно поступить проще.

Первые 4 решения из темы «Нам морозы не страшны» с форума autolada.ru


Первое изменение коснулось термостата: Меняется 5ти дырный термостат на 6ти дырный.
Результат превзошел все ожидания. Как только закончилось лето — повернул ручку отопителя на полтора оборота и теперь термометр на БК после прогрева не показывает ниже 90 — 91 гр. Держится, как вкопанная.


воздуховоды задних пассажиров ваз

Второе изменение коснулось штатных воздуховодов, идущих от тоннеля под кресла (поставляют теплый воздух назад).
На самом деле поток воздуха просто умирает в них.
Эти воздуховоды я просто выкинул и тепло пошло назад и под кресла водителя и пассажира.


Третье изменение — решетки воздуховодов идущих от елочки в ноги водителя и пассажира. Наблюдения показали, что весь воздух, выходящий из самых нижних решеток, греет коврик. Причина, в неправильном расположении самих жалюзей. Они направлены под углом вниз.
Устраняется этот дефект просто. Снимаем нижние боковинки и выкусываем эти жалюзи. Затем разворачиваем их под 90 гр., так чтобы они направляли поток воздуха вперед, в сторону педалей и вклеиваем их с помощью Поксипола.

К сожалению на все отверстие их не хватает, недостающую часть можно изготовить из полосок пластмассы или подобрать небольшую вентиляционную решетку и вклеить ее часть.

Либо сделать проще и врезать решетки с торцов дверей. Отдельно продаются по цене 10 руб/шт.

В результате воздух начинает греть ноги внизу. От кончиков ботинок и поднимается теплым потоком снизу из под торпеды, согревая все оставшиеся части ног и при этом ничего не жарится.

Четвертое и последнее — по совету с форума, передавливаем пароотводящую трубку идущую от печки к расширительному бачку. Естественно не полностью. Можно установить жиклёр.
В результате, печка начинает греть более равномерно, что на ходу, что на холостом ходу во время стоянок в пробках и на светофорах.

Этот метод подойдет только для отопителя старого образца. Дело в том, что на нем патрубок находится прямо на патрубке впускном, то есть ОЖ (охлаждающая жидкость) через него уходит не нагрев радиатор.
На новом же отопителе — пароотводящий патрубок расположен почти в конце радиатора — то есть ОЖ прошедшая там уже отдала тепло (основную часть) радиатору.
Как определить какой отопитель установлен у вас ?
Сентябрь 2003 года — примерная дата до которой устанавливали отопитель старого образца, а после нового образца.
Определить легко по новому жабо и САУО (режимы 1 2 3 4 ) в отличии от старого (А 1 2 3) или совсем старого (А 1 2).


Пятый вариант — для тех, кто не думает о задних пассажирах или ездит в машине без них. Просто перекрывается ход потоку для задних пассажиров любым подручным материалом. Закрыть можно прямо на выходе из елочки.
Таким образом больший поток будет в ноги передних мест, а назад вообще потока не будет.

Шестой вариант  — Заглушка центрального дефлектора. Она почти полностью перекрывает поступление воздуха к центральным дефлекторам, тем самым улучшает поток воздуха для обогрева боковых стёкол и салона авто в целом.

Седьмой вариант — установить кранчик печки под капот.


Восьмой вариант — сделать теплоизоляцию пола, дверей, потолка. Использовать в качестве утеплителя СПЛЕН или изолон. А так же доработать или установить дополнительные дверные уплотнители. Таким образом, тепло в салоне автомобиля будет держаться дольше


Девятый вариант — для того, чтобы печка на ВАЗ 2110 жарила зимой и на холостых оборотах, можно установить в ВАЗ 2110 доп.помпу от газели. Тогда тосол будет циркулировать быстрее и на ХХ печка будет давать такое же тепло, как и при езде.


Десятый вариант — Доработать термостат ВАЗ 2110.


Одиннадцатый вариант — переделать Систему охлаждения двигателя на Калиновскую. Будет более быстрый прогрев двигателя зимой.

Двенадцатый вариант — переделать вентиляцию салона. Сделать вытяжку через багажник. Вентиляция салона будет эффективнее и как следствие меньше запотевания/замерзания стекол, теплее салон зимой и прохладнее летом.

Четырнадцатый вариант — доработка.
Более подробно тут.

Суть доработки заключается в увеличении количества теплоносителя (т.е. увеличении циркуляции) в печке и как следствие повышение температуры воздуха на выходе печки.

Доработку я сделал сам после логических размышлений:

В системе охлаждения через пароотводные трубки проходит приличное количество подогретой охлаждающей жидкости, и проходит вся эта жидкость мимо печки. Как в прошлом методе — передавливается пароотводящая трубка.
Через канал подогрева дросселя мимо печки проходит не меньшее количество жидкости. Штуцера патрубков подогрева дросселя находятся практически в тех же местах где и штуцера патрубков печки, а значит два потребителя сидят параллельно. Т.е. канал подогрева дросселя попросту шунтирует поток жидкости через печку.

Неплохо было бы избавиться от этих двух недостатков без вреда для машины.

Решение: я полностью убрал патрубки подогрева дросселя и заглушил их штуцера, в итоге поток теплоносителя в печке увеличился.
А пароотвод радиатора пустил через дроссель и теперь струя жидкости в пароотводном патрубке совершает полезную работу подогревая дроссель. (уточняю: жидкость по пароотводу продолжает течь из радиатора в расширительный бачок, но в разрыв шланга пароотвода вставлен подогрев дросселя)

Штуцера к которым раньше были подключены шланги идущие на подогрев дросселя были заглушены короткими отрезками трубок с пробками на концах, зажатыми хомутами. Пробками (по случайному стечению обстоятельств) стали подошедшие по диаметру резьбовой части омеднённые болты

Патрубок пароотвода радиатора отсоединил от бачка и подключил к штуцеру подогрева на дросселе, ко второму штуцеру на дросселе подсоединил новую трубку и подключил её к бачку. (наверно можно использовать одну из старых трубок штатного подогрева дросселя, но у меня они стали дубовые и я их выбросил).

Трудностей с доработкой у меня не возникло, главное аккуратно слить часть жидкости через те самые отсоединяемые патрубки штатного подогрева дросселя.

После этого поток воздуха из печки стал гораздо темплее/горячее.


Если же Вам все равно не хватает тепла в салоне автомобиля и Вы выбились из сил и не знаете, как еще выдавить тепла из штатного отопителя, то можете установить дополнительную печку в салон.

Ваша «десятка» стала вас огорчать, двигатель работает на повышенных оборотах? Узнайте как за 10 минут можно устранить проблему с холостыми оборотами на ВАЗ-2110

Источник: www.лада2111.рф

Видео по ремонту и модернизации печки автомобилей ВАЗ

Доработка печки ВАЗ классика (2101—2107)

Печка ваз-классика.Ремонт привода.Ваз 2106-03.

Печка плохо греет ваз 2106-классика.

Полезные советы для авто. Почему не работает печка ВАЗ.

Почему не греет «печка» ВАЗ-2110—2112

Ваз 2114 не греет печка

Плохо греет печка Высокая панель ВАЗ 2109

Как сделать,чтоб печка грела, советы по решению. ..

Дневник Тазовода #4: Печка дует холодным по бокам и на лобовое ВАЗ 2114. Что делать?

Модернизация и доработка печки ВАЗ 2110 своими руками

Не греет печка ваз 21099

Регулировка заслонок печки Ваз 21099 2108 2109

Пособие автомобилиста

Читайте также:

Тормозные колодки ВАЗ-2110: как заменить?

Исправные колодки — залог не только вашей безопасности, но и безопасности других участников дорожного движения. Чрезмерный износ этих элементов увеличивает риск потери управления автомобилем и аварии. Чтобы не стать жертвой собственной халатности, необходимо систематически проверять состояние колодок и вовремя их менять. Кстати, обращаться в сервисный центр необязательно.

В этой статье мы обсудим, как заменить передние и задние тормозные колодки ВАЗ-2110.Но сначала разберемся с признаками их неисправности методами диагностики и выбора подходящей модели.

Устройство и принцип работы тормозов передних колес

Передние «десятки» имеют дисковую конструкцию. В его основе:

  • Диск тормозной;
  • Суппорт;
  • Цилиндр тормозной рабочий с поршнем;
  • Две колодки;
  • Элементы крепления.

Когда мы нажимаем на педаль тормоза, жидкость воздействует на поршень рабочего цилиндра и перемещает суппорт.Колодки помещены внутрь, таким образом прижимаясь к тормозному диску, заставляя ступицу останавливать вращение.

Как понять, что передние колодки пора менять

Каждая деталь каждого механизма имеет свои ресурсы, после чего ее нужно менять. Передние колодки ВАЗ-2110 не исключение. Их ресурс, заявленный производителем автомобиля, составляет 10 тысяч километров. Но это только при условии нормальной эксплуатации. Часто они выходят из строя намного раньше. О своей вине могут сказать:

  • Горение контрольной лампы на панели приборов;
  • Снижение эффективности торможения и «виляющего» рулевого управления;
  • Писк, дребезжание, хруст при торможении.

Кто-то, наверное, удивится, но передние тормозные колодки ВАЗ-2110 имеют конструктивный износ. Когда они изнашиваются больше обычного, на приборной панели загорается контрольная лампа в виде колеса. Это первый признак того, что пора менять колодки.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами.Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Если вы во время торможения заметите, что машина начинает терять управляемость и из передних колес слышны посторонние звуки, это тоже повод для того, чтобы диагностировать тормозной механизм.

Как проверить колодки

Тестовая накладка предназначена для определения толщины накладок. Для этого, конечно, нужно разобрать колесо и разобрать суппорт или барабан.Измерения производятся штангенциркулем или обычной линейкой. Толщина футеровки должна быть не менее 1,5 мм. Если результат ваших замеров близок к этому значению, поспешите заменить колодки.

Какие тормозные колодки на ВАЗ-2110 выбрать

Только правильный выбор деталей тормозной системы позволит Вам уверенно чувствовать себя на дороге. И экономить незачем. Что касается производителя, то, как обычно, предпочтение следует отдавать оригиналу. Передние тормозные колодки ВАЗ-2110 идут под каталожными номерами 2110-3501080, 2110-3501080-82 или 2110-3501089. Стоят эти запчасти недорого — около 300 руб. Можно выбрать колодки и известных производителей автозапчастей. Они дороже (до 1000 рублей), но по качеству намного лучше.

Ни в коем случае не покупайте дешевые копии из Азии. Мало того, они изнашиваются вдвое быстрее, их конструкция довольно хрупкая.

Важно: колодки как передние, так и задние меняют попарно и обязательно на обоих колесах оси! Поэтому фирменные запчасти продаются исключительно комплектом из четырех товаров.

Необходимые инструменты

Итак, если вы уже приобрели запчасти на замену, убедитесь, что под рукой у вас были необходимые инструменты и средства. Среди них: Домкрат

  • ;
  • Скоба;
  • Жидкость против ржавчины;
  • Шприц медицинский на 20 кубиков
  • Ключи 13 и 17;
  • Отвертка шлицевая
  • Плоскогубцы;
  • Молоток и зубило;
  • Ключ трубный (газовый).

Замена передних колодок

Замена передних тормозных колодок на ВАЗ-2110 следующим образом:

  1. Поставьте Автомобиль на ровную поверхность. Закрепите задние колеса.
  2. Откручиваем колесные болты, поддомкратим кузов и разбираем колесо. Вывернул руль, чтобы разобрать руль до упора.
  3. Осмотрите тормоз на предмет механических повреждений.
  4. Определите количество тормозной жидкости в бачке. Если она полная, с помощью шприца удалите жидкость (30-50 мл).
  5. Валю стопорное кольцо с нижним болтом суппорта. Для этого используем катушку и зубило.
  6. Ключ на 13 поворачивает нижний болт суппорта.Наклеить ключ на 17. При необходимости использовать жидкую ржавчину.
  7. Вытащите болт и снимите суппорт.
  8. Откройте суппорт и снимите его с тормозных колодок ВАЗ-2110.
  9. На задней (внутренней) колодке установлен датчик износа. Пассатижами откусите идущий к нему провод. Потом рассадина разъема датчика.
  10. Установите новые колодки в суппорт. Будьте осторожны, чтобы не перепутать. Внутри есть площадка, на которой установлен датчик.
  11. Если поршень мешает установке, «протолкните» его выступы трубным ключом.
  12. После установки колодок подключил датчик к жгуту.
  13. Сборку производят в обратной последовательности.
  14. Следуя этому алгоритму, замените колодки на другом колесе.

По завершении не забудьте долить тормозную жидкость в бачок. Также проверьте, загорается ли лампа на приборной панели.

Конструкция заднего тормоза

Задние тормозные «десятки» имеют барабанную конструкцию. В его состав входят:

  • Рабочий тормозной цилиндр;
  • Две колодки;
  • Стояночный тормоз;
  • Элементы крепления.

Принцип работы заднего тормоза следующий. Когда вы крутите педали, тормозная жидкость действует на поршни рабочего цилиндра. Они номинированы и бросают планшеты в руки. Их накладки упираются в рабочую поверхность барабана, заставляя его останавливать вращение.

Ручной тормоз приводится в действие с помощью троса и тяги. Дергаем за ручку, трос действует на тягу, колодки она разводит.

Что вам понадобится для замены задних тормозных колодок

Первым делом нужно купить тормозные колодки. При их выборе следуйте советам, данным выше. Отечественные производители автозапчастей продают задние тормозные колодки ВАЗ-2110 по оригинальному предложению 21080-3502090, 21080-3502090-00, 21080-3502090-55, 21080-3502090-90, 2108-3502090, 2108-3502090-80. Желательно приобрести комплект пружин: компрессионные и направляющие.

Необходимые инструменты:

  • Домкрат;
  • Скоба;
  • Молоток;
  • Деревянная распорка;
  • Гаечный ключ 8;
  • Два гаечных ключа 13;
  • Жидкость против ржавчины;
  • Длинногубцы.

Перед Как поменять тормозные колодки на ВАЗ-2110, не забудьте освободить трос ручного тормоза. Без него, учитывая, что они не изнашиваются, установить их в имеющийся барабан у вас вряд ли получится. Ослабляет трос на яме двумя плоскими ключами 13.

Замена задних колодок на «десятку»

Процесс замены задних тормозных колодок следующий:

  1. Ставим машину на ровную площадку, обездвиживаем передние колеса . Выворачивает болты нужны колеса.
  2. Поддомкратить кузов, выкрутить болты и полностью разобрать колесо.
  3. Гаечным ключом на 8 выкручиваем направляющие шпильки на тормозном барабане (2 шт.)
  4. Молотком и проставками сбиваем барабан со ступицы. Если его нельзя обработать на месте, он «садится» на выступ ступицы с жидкой ржавчиной.
  5. Длинногубцами снимите направляющие (маленькие) пружины с обеих колодок.
  6. Используя тот же инструмент, снимите тягу и снимите сначала верхнюю возвратную пружину, затем нижнюю.
  7. Установлены новые колодки и произведена установка механизма в обратном порядке.

Обязательно отрегулируйте стояночный тормоз!

Как видите, Замена тормозных колодок на ВАЗ-2110 — процесс очень простой и не занимает много времени. Меняйте их вовремя, и ваша машина всегда будет вам послушна.

Как снять и затянуть автомобильное колесо

Вам нужно снять автомобильное колесо, чтобы произвести другой ремонт? Вы пришли в в нужном месте, мы команда сертифицированных мастеров механики ASE, которые покажут как правильно снять колесо (обод и шину), не повредив спину или зачистки или поломки шпилек колес и гаек. После ремонта завершите, вы установите шину обратно на ступицу колеса или фланец оси, вот тут и пригодится наш гид.

Многие виды ремонта автомобилей включают снятие шины, чтобы получить доступ для замены другой шины. частей, поэтому его нужно будет снимать и снова ставить много раз, это хороший идея знать, как это сделать правильно. Безопасность вас самих, семьи и друзей зависит о правильной установке колеса не говоря уже о повреждениях, которые могут возникнуть вашу машину, если колесо отвалится.

Вам понадобятся инструменты и принадлежности, которые можно найти у отца или дедовский гараж. Если нет, то неплохо было бы создать свой собственный набор инструментов, чтобы вы могли научитесь быть самодостаточным в ремонте автомобилей с помощью 2CarPros и наши руководства по ремонту. Мы здесь, чтобы помощь и ответьте на любой из ваших вопросов по ремонту автомобилей, которые вы может быть бесплатно.

СПОНСОРНЫЕ ССЫЛКИ

Amazon — отличный ресурс для множества высококачественных запчастей и инструментов, которые вы нужно будет сэкономить деньги на протяжении всей жизни вождения.

Приступим

Перед тем, как начать, вам нужно знать как правильно поддомкрачивать и поднимать автомобиль, не повреждая ходовую часть. Это важно, потому что, если вы поднимете домкрат неправильно, вы причинить больше ущерба, чем пользы, стоить вам больше времени и денег.

Инструменты и расходные материалы, необходимые для выполнения работы

  • Домкрат напольный или запасной
  • Джек стоит
  • Гаечный ключ или прерыватель с головкой
  • Деревянные блоки (чтобы шина и автомобиль не катились в поднятом состоянии)
  • Динамометрический ключ
  • Большая отвертка с плоским жалом
  • Перчатки
  • Защитные очки

Шаг 1. Подготовка к снятию гаек

Перед тем, как приподнять автомобиль домкратом и оторвать его от земли, вам понадобятся два блока. из дерева для установки по обе стороны от шины на противоположном конце автомобиля поднимается.Это потому, что если вы поднимете машину с колес, которые удерживая его на месте (ведущие колеса или колеса аварийного торможения), автомобиль может откатиться, если это на небольшом уклоне.

Другими словами, если у вас автомобиль с задним приводом и вы поднимаете оба задних колеса над землей, переднее колесо позволит машине двигаться, потому что ничто не мешает им, они катятся свободно. Задние колеса удерживать автомобиль на месте с помощью стояночной коробки передач или аварийного тормоза находясь на.

СПОНСОРНЫЕ ССЫЛКИ

Прежде чем поднимать домкратом, сначала поставьте автомобиль на ровную поверхность. Это будет стабилизируйте автомобиль при подготовке колеса к снятию. Обычно есть два типа колесных колпаков, затрудняющих снятие гаек. Первый это полный колпак, который необходимо снять, чтобы получить доступ к гайкам.

Использование противоположной стороны автомобильного гаечного ключа или большого плоского лезвия (стандартная) отвертка заклинивает кончик между колпачком и ободом шина.Это начнет ослабление захвата подпружиненных зажимов колпака ступицы. которые удерживают его на внутренней части обода.

Поворачивайте гаечный ключ или отвертку вперед и назад, чтобы облегчить процесс удаления, следя за колпачком. Оборачивайте крышку, пока она не станет полностью удален, при этом будут открыты зажимные гайки, удерживающие обод на подшипник ступица или ось. Колпак сделан из пластика и может сломаться, если вы не будете осторожны. с ним, так что не торопитесь и легко вытащите его наружу.

СПОНСОРНЫЕ ССЫЛКИ

Вот пример крышки проушины на алюминиевом колесе с пластиковым покрывает их, которые необходимо снять для доступа. Эти пластиковые чехлы сделаны так, чтобы напоминать гайки с наконечниками и фактически навинчиваются на металлические, которые обод на. Каждый из них должен быть удален перед тем, как снимется центральная крышка.

Вот как это выглядит после снятия центральной крышки с гайками за ней.Этот колпачок также можно удерживать сигнальным винтом или маленьким болтом.

Колесо этого типа имеет уже открытые проушины и готово к снятию без дополнительной подготовки. Вы можете найти этот стиль на сплаве или алюминии. колеса который более строгий. У некоторых производителей есть блокировка колес, которая обычно внутри автомобиля находится в перчаточном ящике или в одном из боковых отсеков двери.

СПОНСОРНЫЕ ССЫЛКИ

Этот замок это специализированная розетка, которая подходит только для конкретного автомобиля.Если эта блокировка потеряна, вам нужно будет связаться с дилером и предоставить номер VIN получить замену.

Этап 2: Снятие зажимной гайки

Первым шагом в снятии гаек с проушин является получение инструмента, способного выполнять так. Это может быть гаечный ключ, который в большинстве автомобилей поставляется вместе с запасным колесом. Если вы не можете найти запасной, обратитесь к руководству пользователя, это должно быть в багажнике или бардачке.

Большинство механиков предпочитают использовать прерыватель, который в основном представляет собой большое гнездо. гаечный ключ, который даст вам дополнительный рычаг по сравнению с традиционным гаечным ключом или розетка и трещотка. Эта планка обычно не входит в стандартный набор инструментов и необходимо будет приобретать отдельно вместе с комплектом колодца на 1/2 диска Розетки.

Размеры колесных проушин могут быть 17 мм, 18 мм, 19 мм, 21 мм, 3/4 или 13/16 дюйма в большинстве случаев. случаи.

Чтобы снять гайки, поверните их против часовой стрелки. Эти гайки будут тугими, так что будьте готовы, вы никогда не должны тянуть вверх гаечный ключ, это вызовет давление на нижнюю часть спины и вызовет боль, поскольку мышцы тянутся в направлении, к которому они не привыкли.Это снимает удовольствие ремонтных работ.

СПОНСОРНЫЕ ССЫЛКИ

Пока шина все еще касается земли, вы можете сломать проушины свободный. Причина этого в том, что шина будет вращаться, когда вы приложите давление вниз, чтобы ослабить гайки, и, если он оторван от земли, будет трудно удержать его на месте. Вы можете «установить» домкрат и поднять автомобиль немного, это позволит подвеске двигаться вниз, но не достаточно, чтобы оторвать шину от земли.

Пока шина касается земли надавите вниз на гаечный ключ, удерживая точку поворота неподвижно. Если проушины очень тугие, попробуйте использовать вес своего тела и подпрыгнуть на гаечном ключе. увеличит давление экспоненциально.

Некоторые проушины могут заржаветь или механик, который их затягивал последним вовремя повернул гайковерт слишком высоко и сильно затянул их. В этом В этом случае вам может потребоваться использовать весь свой вес и наступить на гаечный ключ.Сделать убедитесь, что гаечный ключ или прерыватель полностью насажены на гайки, чтобы избежать закругления.

Be осторожно делать это, потому что давление гораздо больше и вещи может выйти из-под контроля, как будто гаечный ключ отлетает и ударит вас или кого-то еще.

СПОНСОРНЫЕ ССЫЛКИ

Продолжайте ослаблять фиксаторы, пока все они не будут выполнены и был повернут примерно на один полный оборот Это не гарантирует, что когда шина находится в воздухе, вы без проблем полностью удалите гайки, не полностью удалите гайки.

Теперь вы можете закончить подъем автомобиля, пока шина не перестанет касаться земли, в этом случае мы используем гидравлический напольный домкрат, который более устойчив, чем ножничный домкрат, поставляется с большинством автомобилей. Затем автомобиль стабилизируется с помощью домкратов, никогда в целях безопасности попасть под автомобиль без этих подставок.

Теперь вы можете продолжать откручивать все гайки рукой или используя гаечный ключ или прерыватель.На этом этапе вы даже можете использовать обычную розетку и настроил храповик.

Следует отметить, что на некоторых европейских моделях, таких как Mercedes Benz, BMW и Porsche будут использовать болты с проушинами, которые после снятия позволяют шина упала, потому что на колесе нет шпильки, удерживающей обод на месте, поэтому будьте готовы схватиться за шина.

СПОНСОРНЫЕ ССЫЛКИ

Шаг 3. Снятие колеса

После снятия всех проушин шина ослабнет, возьмитесь за нее и вытащить его из шпильки колеса. Если ремонт ведется, положите шину вниз и для дополнительной безопасности вставьте его под машину, не ударяйте домкрат стоит с покрышкой.

Сейчас хорошее время, чтобы осмотреть характер износа шины, также проверьте шину на предмет гвоздей и порезов, которые могут мешать его производительность. Если шина нуждается в замене, лучше всего, чтобы это сделал магазин, потому что снятие шины с обода затруднено и требует машина делать это в большинстве случаев.

Шаг 4: Проверка шпилек колес

После завершения указанного ремонта пора переустановить шину и обод обратно в машину.Прежде чем это можно будет сделать, рекомендуется проверить резьба на шпильках колес, расположенных на фланце оси, ступице или тормозном роторе.

Вам также следует проверьте сами гайки и замените поврежденные. Также протрите монтажную поверхность от грязи или жира перед тем, как колесо переустановил.

СПОНСОРНЫЕ ССЫЛКИ

Шаг 5: Повторная установка колеса

После успешного осмотра или ремонта автомобиля возьмитесь за шину и осторожно установите ее на колесные шпильки, чтобы не повредить резьбу.

На некоторых европейских автомобилях необходимо будет удерживать шину на ступице колеса. а затем перед установкой попробуйте совместить обод с отверстиями для болтов с резьбой. Возможно, вам придется подтянуть обод, чтобы совместить эти отверстия (некоторые выступы болты уже установлены на изображении ниже).

Как только обод сядет на шпильки колеса, нажмите на колесо до упора. заподлицо с ротором или фланцем барабана. Установите проушины на шпильки, повернув их по часовой стрелке.Не запускайте проушины с помощью торцевого ключа и трещотки, пневматического инструмента или электрический ударный пистолет, поскольку это может привести к перекрещиванию резьбовых гаек и разрушению шпильки и орех.

СПОНСОРНЫЕ ССЫЛКИ

Продолжайте затягивать гайки до тех пор, пока не будут запущены все два поворота. (Никогда не используйте консистентную смазку для гайки крепления, если на шпильках колеса имеется ржавчина, используйте проволочной щеткой, чтобы удалить его перед установкой. )

Шаг 6: Затяните колесные проушины

Начните первоначальную затяжку по схеме «звезда».Это обеспечит колесо должно быть затянуто равномерно, чтобы избежать деформации обода, тормозного ротора, барабана, ступица или тормозной барабан. Для этого можно использовать обычную трещотку и головку, пока держа шину рукой. На следующем этапе колесо будет затянуто полностью.

Теперь опустите машину настолько, чтобы шина коснулась земли, и удерживайте ее. от вращения во время затяжки. Используйте динамометрический ключ и установите его согласно спецификациям производителя, которые обычно составляют от 70 до 90 фунтов для пассажира легковые автомобили и от 100 до 120 фунтов для пикапов и больших внедорожников.

Точность затягивая проушины по схеме звезды, прислушиваясь и прощупывая гаечный ключ дать и щелкнуть, сигнализируя о достижении надлежащего крутящего момента. Если динамометрический ключ недоступен, затяните выступы равномерно по схеме звезды, пройдитесь по выступам дважды, чтобы убедиться, что все они плотно затянуты.

СПОНСОРНЫЕ ССЫЛКИ

После затяжки колеса установите на место колпак ступицы или крышку гайки крепления. Некоторые из эти крышки будут иметь таймер в виде выемки или паза, который будет сидеть в подходящее место на ободе.Колпак ступицы в комплекте с облегчением для шток клапана, поэтому обратите внимание и установите его правильно. Быть осторожно, чтобы не ударить по крышке слишком сильно, так как она пластиковая, и она сломается.

Когда-то работа завершена, прислушивайтесь к любым странным звукам во время движения. Ослабленное колесо будет при катании на малых скоростях издавать щелкающие или тикающие звуки. Это хорошая идея перепроверьте гайки через день или два вождения, чтобы убедиться, что они надежно закреплены. После завершения установки проверьте давление воздуха в шинах, это поможет шина прослужит долго и будет работать в лучшем виде на долгие годы.

Если вы хотите спросить вопрос по колесам и их установке или снятию пожалуйста посетите наш форум, где наше сообщество онлайн-механиков и автолюбителей помочь вам бесплатно.

Как удалить звук из видео

Слишком часто приличное видео сопровождается некачественным звуком. Причины различны: неожиданные шумы на заднем фоне, свист ветра или даже микрофон, ошибочно закрытый пальцем оператора.В результате, при редактировании материала вам может потребоваться удалить звук из видео и заменить его музыкой или записью голоса.

Есть несколько способов сделать это, в том числе трюки с двумя щелчками мыши, которые позволят вам отключить видео буквально за 3 секунды. В статье ниже мы опишем три метода и объясним преимущества каждого из них. Мы также рассмотрим дальнейшие шаги, которые вы, возможно, захотите предпринять, например, удаление звукового шума или изменение громкости части звука.

Для этого урока мы будем использовать бесплатное программное обеспечение для редактирования видео под названием VSDC.Он разработан для ОС Windows и требует минимальных системных ресурсов.

Скачать VSDC Free Video Editor

По сути, есть два способа удалить звук из видео: отключив звук и полностью удалив исходную звуковую дорожку из файла. Первый — самый простой и быстрый вариант, если вам просто нужно отключить видео. Последнее удобнее, если вы хотите заменить исходный звук на новый саундтрек. Давайте рассмотрим каждый метод.

Как удалить звук из видео: метод №1

Начнем с небольшого трюка, при котором исходная звуковая дорожка остается частью файла, но становится абсолютно беззвучной.Чтобы попробовать, импортируйте видеофайл в бесплатный редактор видео VSDC и выполните следующие два шага:

  1. Используйте правую кнопку мыши, чтобы щелкнуть видео, которое необходимо отключить.
  2. Выберите «Звуковые эффекты -> Амплитуда -> Без звука», как показано ниже.

Теперь, по сути, вы добавляете слой «Тишина» поверх видео. Это означает, что звук остается частью файла, но приглушается фильтром. А поскольку вы можете легко сжимать, растягивать и перемещать слои с помощью мыши, этот метод будет работать для отключения звука всего видео или только его части.В последнем случае отрегулируйте размер слоя «Silence» с помощью мыши и переместите его в ту часть видеоряда, которую необходимо отключить.

Подсказка: , если основной причиной удаления звука из видео является фоновый шум, можно также рассмотреть фильтры шумоподавления, доступные в VSDC. Подробное руководство по снижению шума опубликовано здесь.

Как отключить звук в видео: метод №2

Этот первый метод был легким, не так ли? Теперь следующий метод на два клика длиннее (то есть на 4 клика).Вот как это сделать:

  1. Импортируйте видео, которое нужно отключить, в бесплатный редактор видео VSDC.
  2. Используйте правую кнопку мыши, чтобы щелкнуть видео и выбрать «Свойства». Окно «Свойства» откроется с правой стороны редактора.
  3. Прокрутите вниз до поля «Аудиодорожка» и выберите «Не использовать аудио».

Этот метод дает меньшую гибкость. Когда вы его используете, вы технически решаете полностью игнорировать звук выбранного файла.Однако это не мешает вам добавить аудиофайл в проект и использовать его в качестве нового саундтрека.

Как убрать звук с видео, удалив звуковую дорожку: метод №3

Если хотите, вы можете пойти еще дальше и полностью удалить звуковую дорожку файла. Для этого выполните следующие действия:

  1. Используйте правую кнопку мыши, чтобы щелкнуть файл, который необходимо отключить, и выберите в меню «Свойства». «Окно свойств» откроется с правой стороны.
  2. Прокрутите вниз до самого низа и используйте светло-зеленую кнопку «Разделить на видео и аудио». Как только вы это сделаете, вы увидите, что саундтрек теперь отображается как отдельный слой на шкале времени.
  3. Выберите его и нажмите Удалить.

Разделение слоя звуковой дорожки также удобно, когда вам нужно вырезать или изменить фрагмент звука. Вот подробное видео о том, как изменить громкость части звука в VSDC.

Как заменить аудио другим саундтреком или голосовыми комментариями

Мы показали вам 3 метода удаления звука из видео.Теперь посмотрим, что делать дальше. В большинстве случаев вы не хотите, чтобы ваше видео оставалось без звука, поэтому вам может потребоваться загрузить новый саундтрек. Для этого просто нажмите кнопку «Добавить объект» и выберите «Аудио» или используйте комбинацию клавиш Shift + A. Как только загруженная звуковая дорожка окажется на шкале времени, настройте звук, чтобы он соответствовал видео, перемещая новую дорожку по слою. Если вам нужно обрезать файл или вырезать его часть, воспользуйтесь этим руководством. Разделение аудиофайлов в VSDC работает точно так же, как разделение видео.

Наконец, если вам нужно записать голосовые комментарии к видео, вы также можете сделать это прямо в VSDC. Инструмент для записи голоса доступен в бесплатной версии программы и позволяет создавать озвучку с минимальными усилиями.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
