Не работают стопы (стоп-сигналы) ВАЗ 2108, 2109, 21099

Не гореть могут как сразу две лампы стоп-сигналов (в двух задних фонарях), так и одна (в одном заднем фонаре).

Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Причины неисправности — не горят лампы стоп-сигналов (стопы) на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Перегорел предохранитель

№6 для монтажного блока 17.3722, F3 для 2114.
Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

Предохранитель №6 на стоп-сигналы (стопы) ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722
— Окислились контакты в патронах ламп стоп сигналов

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

Контакты в патроне лампы стоп-сигнала на плате заднего фонаря (патрон для наглядности снят)
— Перегорели лампы стоп сигналов в блок-фаре

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

Лампа стоп-сигнала (стопа) в заднем правом фонаре автомобилей ВАЗ 2108, 2109, 21099 и их модификаций
— Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары

Несколько раз снимаем-надеваем колодку или зачищаем контакты на плате и в колодке.

— Перегорели дорожки в плате блок-фары

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

Дорожки платы заднего фонаря 2108 на стоп-сигнал
— Неисправен выключатель стоп-сигнала

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь.

Выключатель стоп-сигналов ВАЗ 2108, 2109, 21099
— Неисправна электрическая цепь стоп сигналов

Необходимо выявить окислившийся контакт, перегоревший провод или вышедшее из строя соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов и ее особенности: «Стопы ВАЗ 21083 (21093, 21099), схема подключения».

Стопы (стоп-сигналы) автомобиля ВАЗ 21083 (21093, 21099), схема подключения

Плюс к стоп сигналам поступает с вывода 30 генератора на колодку Х8 (Ш8) (крайняя левая в моторном отсеке, розовые провода) в монтажный блок. Далее через предохранитель (№6, F3) в блоке на колодку Х4 (Ш4) внутри салона на белый провод, идущий на датчик стоп-сигналов. То есть на датчик ток подается через белый провод. Далее с датчика по красному проводу в колодку Ш2 (Х2) (вторая справа внутри салона) и через монтажный блок на колодку Ш9 (Х9)(большая поперечная в салоне) на красный провод идущий через весь салон на колодку задней левой, а потом и задней правой фары.

Минус — черные провода выходящие из колодок на блок-фары. Крепление к кузову рядом с задними фонарями.

«Масса» заднего фонаря автомобилей ВАЗ 2108, 2109, 21099 — если контакт плохой стопы не работают

Проверить наличие тока в элементах цепи можно при помощи контрольной лампы — подключая ее одним концом к выводам, а другим концом к массе. Либо подавая ток отдельным проводом с плюса АКБ  на элементы электрической цепи.

Подробнее про поиск «обрыва» в электрических цепях: «Как найти обрыв в электропроводке автомобиля».

Примечания и дополнения

— Найти неисправность проще всего по схеме: «Схема электрических соединений стоп-сигналов автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по неисправностям в электрике автомобилей ВАЗ 2108, 2109, 21099

— Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

— Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099

— Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099

— Провода задних фонарей ВАЗ 2108, 2109, 21099

— Не работают указатели поворота (поворотники) на автомобиле ВАЗ 2108, 2109, 21099

— Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Стоп-сигналы включаются с запаздыванием, почему?

Блок предохранителей на ВАЗ 2109 (схема, распиновка), реле

Содержание:

  1. Схемы
  2. БП старого образца
  3. БП нового образца
  4. Демонтаж и замена

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Расположение

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

  • Детали монтажного блока маркируются по-разному;
  • Номинал у предохранителей отличается;
  • У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

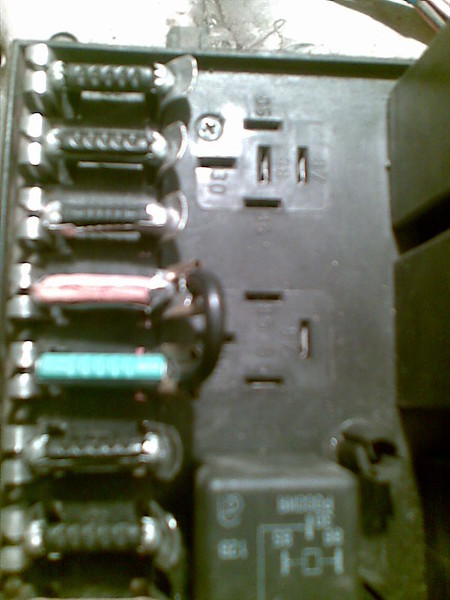

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

F1

10А

Резервный предохранитель

F2

10А

Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки

F3

10А

Задние фары стоп-сигнала, плафон подсветки салона

F4

20А

Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель

F5

20А

Звуковой сигнал (клаксон), выключатель клаксона

F6

30А

Резервный предохранитель

F7

30А

Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка

F8

7,5А

Резервный предохранитель

F9

7,5А

Резервный предохранитель

F10

7,5А

Левая габаритная фара

F11

7,5А

Правая габаритная фара

F12

7,5А

Правая фара ближнего света

F13

7,5А

Левая фара ближнего света

F14

7,5А

Левая фара дальнего света, контрольная лампа включения дальнего света

F15



Правая фара дальнего света

F16

15А

Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

БП 17. 3722

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле

Функции

1

Работоспособность элементов очистки передней оптики

2

Работоспособность двигателя омывателя заднего стекла

3

Защита от поломки лампы поворотных сигналов и световой сигнализации

4

Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5

Позволяет определить работоспособность лампы

6

Защита от перенапряжения системы обогрева заднего стекла

8

Лампы дальних фар

9

Лампы ближних фар

11

Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12

Работа клаксона

Старый БП

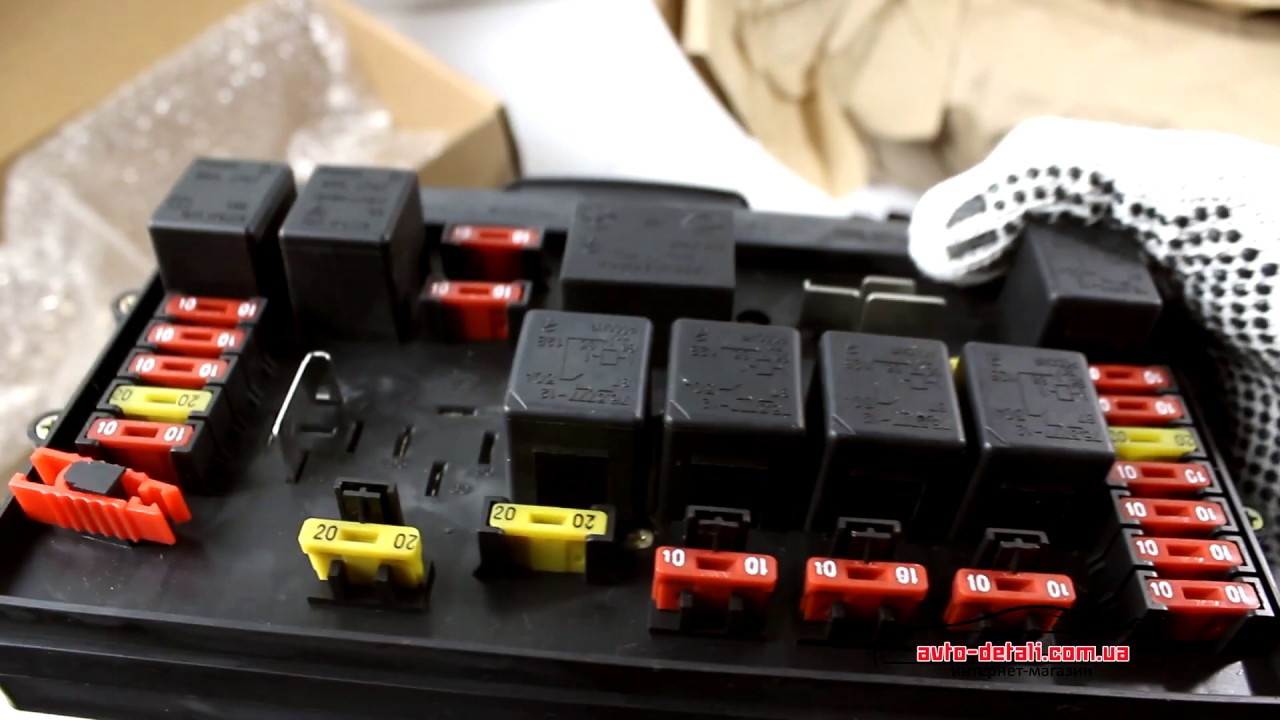

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

1.

Резервный предохранитель

2.

Резервный предохранитель

3.

Резервный предохранитель

4.

16А

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

5.

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

6.

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

7.

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

8.

16А

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

9.

Лампа левых габаритов, лампа левых задних габаритов

10.

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

11.

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

12.

16А

Прикуриватель, розетка для лампы переноски

13.

Дальний свет правой фары

14.

Дальний свет левой фары, контрольная лампа дальней оптики

15.

Ближний свет правой фары

16.

Ближний свет левой фары

Новый БП

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле

Его функции

К1

Без него двигатель омывателя заднего стекла работать не будет

К2

Отвечает за работу ламп поворотников и световую сигнализацию

К3

Обеспечивает работы стеклоочистителя лобового стекла

К4

Защищает лампы стоп сигналов и габариты автомобиля

К5

Обеспечивает работу фонарей дальнего света

К6

Гарантирует работу устройства омывателя оптики

К7

Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле

К8

Звуковой сигнал или просто клаксон

К9

Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя

К11

Отвечает за работу устройства обогрева заднего стекла

К12

Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

  • Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
  • Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
  • Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
  • Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
  • Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

 Загрузка . ..

Предохранители Ваз 2109 2108 21099 и реле с описанием назначения и схемами блоков

ВАЗ-2109 «Спутник» в народе получил название «девятка«, выпускался в кузове хетчбэк и представляет 3-х дверную версию Ваз 2108. Так же на данной платформе собирался ВАЗ 21099. Поэтому расположение блоков и назначение элементов у них общее. Данная серия автомобилей выпускалась с 1984 по 2011 год преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данном материале Вы найдёте описание блоков предохранителей и реле Ваз 2109 2108 21099 со схемами и примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Сверяйте актуальное назначение с описанием на обратной стороне защитной крышки. Возможно различное исполнение блоков, которое зависит от года выпуска (соответственно бывают блоки старого и нового образца).

Блок предохранителей и реле

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

Вариант 1

Фото — пример

Схема

Обозначение предохранителей

18А Правая противотуманная фара
28А Левая противотуманная фара
38А Очистители фар (в момент включения), реле включения очистителей фар (контакты), клапан включения омывателя фар
416А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
53А Выключатель аварийной сигнализации в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
68А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
78А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
816А Сигнал, выключатель сигнала, электромотор вентилятора радиатора
98А Лампа левых габаритов, лампа левых задних габаритов
108А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманных фар
118А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
1216А Прикуриватель, розетка для лампы переноски
138А Дальний свет правой фары
148А Дальний свет левой фары, контрольная лампа дальней оптики
158А Ближний свет правой фары
168А Ближний свет левой фары

За прикуриватель отвечает предохранитель номер 12 на 16А.

Назначение реле

К1Реле включения очистителей фар
К2Реле — прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп
К5Реле дальнего света фар
К6Реле омывателя фар
К7Реле включения стекло подъемников
К8Реле включения звуковых сигналов
К9Реле вентилятора
К10Реле обогревателя заднего стекла
К11Реле включения ближнего света фар

Вариант 2

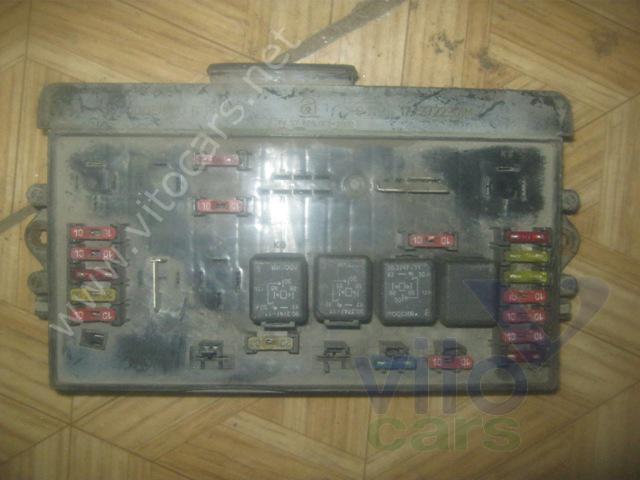

Фото — схема

Описание

110А Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омывателя фар
210А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
310А Задние фонари (лампы стоп — сигнала)
Плафон освещения салона
420А Элемент обогрева заднего стекла
Реле (контакты) включения обогрева заднего стекла
Штепсельная розетка для переносной лампы
Прикуриватель
520А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
630А Электро стекло подъемники передних дверей
Реле включения электро стекло подъемников
730А Очистители фар (в рабочем режиме)
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя стекол
Моторедуктор очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омывателя ветрового и заднего стекол
Реле (обмотка) включения электро вентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
87,5А Левая противотуманная фара
97,5А Правая противотуманная фара
107,5А Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
117,5А Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
127,5А Правая фара (ближний свет)
137,5А Левая фара (ближний свет)
147,5А Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
157,5А Правая фара (дальний свет)
1615А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «STOP»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр

За прикуриватель отвечает предохранитель номер 4 на 20А.

Реле

К1Реле включения очистителей фар
К2Реле — прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп
К5Реле включения стекло подъемников
К6Реле включения звуковых сигналов
К7Реле включения обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар

Вариант 3

Схема

Назначение

110А Правая противотуманная фара
210А Левая противотуманная фара
310А Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
420А Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электро вентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
510А Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «STOP»
Указатели температуры охлаждающей жидкости и уровня топлива
610А Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электро стеклоподъемники и реле включения электро стеклоподъемников
710А Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
820А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
910А Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
1010А Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
1110А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
1220А Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
1310А Правая фара (дальний свет)
1410А Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
1510А Левая фара (ближний свет)
1610А Правая фара (ближний свет)

За прикуриватель отвечает предохранитель номер 12 на 20А.

Назначение реле представлено на схеме.

Отдельно, вне блока на некоторые модели устанавливается реле стартера, на заднюю стенку подкапотного пространства.

Дополнительный блок

Размещается в салоне, под панелью справа, преимущественно на машинах с инжекторными типами двигателя.

Фотография

Схема

Расшифровка

115А Главное реле
215А Цепь питания системы впрыска (вход не отключаемого напряжения)
315А Топливный насос

Реле

К1Главное реле
К2Реле электро бензонасоса
К3Реле электро вентилятора системы охлаждения

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Остались вопросы? Задавайте их в комментарии.

Предохранители ваз 2109: где находятся, замена

Блок предохранителей ВАЗ 2109 (далее – БП) необходим для того, чтобы объединить в себе все провода электрической проводки, а также предотвратить выход из строя электрооборудования. В машинах российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому знать расположение и назначение элементов блока должен знать каждый владелец ВАЗ 2109.

На моделях старого типа (выпущенных до 1998 г. ) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет нижнюю часть и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей авто, то есть выпущенных после 1998 года, то в них БП маркируются цифрами 2114-3722010-60.

В них устанавливаются плавкие предохранители (далее – ПП) и различаются эти блоки между собой электросхемой и некоторыми нюансами в назначении элементов.

Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электросхема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Мы об этом сообщаем, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство блока зависит от системы топливной подачи, но мы уверяем вам, что это не так.

Что касается расположения, то в ВАЗ 2109 коробка предохранителей устанавливается в моторном отсеке напротив водительского сидения, под стеклом лобовым.

Основным различием этих двух типов БП является:

  • разное обозначение деталей устройства;
  • различный номинал предохранителей;
  • кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства омывателя заднего стекла.

Маркировка 17.3722

Поочередно рассмотрим электросхему БП старого образца, а также назначение предохранителей. Как мы сказали вначале статьи, БП с такой схемой может встретиться в ВАЗ 2109, как оборудованным инжекторным, так и карбюраторным двигателем.

Схема БП старого образца Блок старого образца ВАЗ 2109

Если вы являетесь владельцем и у вас вышел из строя, к примеру, предохранитель на печку или предохранитель бензонасоса, то вам нелишним будет знать назначение деталей блока.

Назначения компонентов БП старого типа

Кроме того, вам будет полезна информация о назначении реле. Она представлена ниже.

Номер Предназначение
1 Отвечает за функционирование элементов очистки передних фар.
2 Это реле определяет работоспособность движка для омывания заднего стекла.
3 Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации.
4 Защищает от поломки моторчик дворников лобового стекла.
5 При помощи этих перемычек можно определить, работает ли лампа или нет.
6 Этот компонент защищает от перенапряжения механизм обогрева заднего стекла.
8 Лампы фары дальнего света.
9 Лампы фар ближнего света.
11 Без этого устройства будет невозможна работа вентилятора охлаждения двигателя.  При поломке этого устройства есть вероятность перегрева мотора.
12 Отвечает за работу клаксона.

Маркировка 2114-3722010-60

Теперь рассмотрим электросхему и предназначение деталей блока нового образца. Как сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Электросхема нового типа БП на ВАЗ 2109 с 1998 года.

Ниже приведена таблица с объяснением каждой детали устройства.

Описание назначения компонентов БП нового типа

Также рассмотрим предназначение реле.

Номер За что отвечает
К1 Без этого компонента невозможна работа движка омывателя заднего стекла.
К2 Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой.
К3 Отвечает за работу движка очистителя лобового стекла.
К4 Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства.
К5 Этот компонент обеспечивает работоспособность ламп дальнего света.
К6 Эта деталь обеспечивает работу устройства омывателя фар.
К7 Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто.
К8 Клаксон.
К9 Защищает от перенапряжения вентилятор охладительной системы.
К11 Обеспечивает работоспособность устройства подогрева заднего стекла.
К12 Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда выходит из строя предохранитель на прикуриватель, не работают лампы на панели приборов, печка или бензонасос.

Если в нерабочем состоянии электрооборудования виноват именно ПП, то вам следует произвести его замену. В принципе, процесс смены ничем не отличается.

Разница заключается только в схеме БП и разном корпусе самих ПП.

Для карбюраторных и инжекторных двигателей

  1. В первую очередь вам необходимо открыть капот и отключить минусовую клемму от АКБ. Помните о том, что все ремонтные работы, связанные с БП, необходимо выполнять при выключенном аккумуляторе.
  2. Под лобовым стеклом в районе водительского сидения найдите БП. Он защищен пластиковой крышкой. Отожмите фиксаторы по ее бокам, чтобы демонтировать крышку.
  3. Снимите крышку и с обратной стороны вы можете увидеть электросхему, на которой отмечено место расположения и назначение каждого компонента. Если вам нужно заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашим мануалом.

    После этого извлеките ПП руками или при помощи специальных щипцов. Если вы меняете реле, то демонтируйте его, покачивая вверх и вниз.

  4. Замените выгоревшую деталь на новую соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.

С левой стороны относительно движения авто под лобовым стеклом вы найдете черный блок, в котором установлены все ПП и реле. Демонтируйте крышку, оттиснув фиксаторы сбоку. При помощи щипцов (БП маркировки 2114-3722010-60) извлеките выгоревшую деталь из посадочного гнезда. В случае со старым блоком маркировки 17.3722 извлеките выгоревший элемент руками. Красной стрелкой на фото показано, где на корпусе ПП нанесена цифра. При замене номинал необходимо соблюдать. Установите на место выгоревшего ПП новый элемент, соблюдая номинал. Не забудьте закрыть крышку БП и подключить аккумулятор.

Видео от Сергея Зукола «Переделка БП ВАЗ 2109»

В этом видео показан процесс переделки БП со старого образца на новый.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam. com/vaz/2109/raspolozhenie-predohranitelej/

Монтажный блок ВАЗ 2109

просмотров 72 732 Google+

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора. Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)

admin 10/06/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Источник: https://avtolektron.ru/upravlyaemye-ustrojstva/dopolnitelnoe-oborudovanie/montazhnyj-blok-vaz-2109

Блок предохранителей ВАЗ 2109

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года).

    Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.

  3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.

    К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109

Монтажный блок 17.3722

  1. (К6) реле включения фароочистителей;
  2. (К1) реле времени омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения дальнего света;
  9. (К11) реле включения блыжнего света фар;
  10. предохранитель;
  11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60

  • запасные предохранители F17-F29.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 2114-3722010-60

  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • реле стеклоочистителя К3;
  • реле питания стеклоподъемников (не устанавливается) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения фароочистителей К6;
  • реле включения обогрева заднего стекла К10;
  • реле включения звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • реле включения ближнего света фар К11;
  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения

1. Перегорание предохранителя (одного или нескольких)

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода.

Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно.

Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Видео

Источник: https://autoepoch.ru/avtoazbuka/blok-predoxranitelej-vaz-2109.html

Замена предохранителя lada 2109 (ваз 2109)

Добро пожаловать! Предохранитель — он устанавливается в разных местах автомобиля, но многие автолюбители их месторасположение знают только в монтажном блоке (Эта та вещь которая в подкапотном пространстве находиться, под лобовым стеклом автомобиля) но кроме монтажного блока на инжекторных автомобилях они ещё в диагностическом блоке находиться, но там всего лишь три предохранителя но три важных а именно предохранитель защищающий главное реле (Главное реле в том же диагностическом блоке находится), предохранитель защищающий цепь системы впрыска и бензонасоса (Данный блок находится под бардачком на пассажирском месте и присутствует только на инжекторных автомобиля).

Примечание! Для того чтобы произвести замену предохранителя на автомобиле, нужны маленькие щипцы (Ими просто удобней предохранители извлекать) или просто руками можно воспользоваться!

Где находятся предохранители? Как мы уже сказали в двух местах, первое место как вы уже поняли это в подкапотном пространстве под лобовым стеклом автомобиля, там монтажный блок находится вы его ещё на фото 1 можете видеть он стрелкой указан, так вот крышка у него снимается (Она на боковых пластмассовых защёлках крепится) и после чего вы имеете полный доступ к большинству предохранителей на автомобиле, так же в диагностическом блоке находятся предохранители но это только если у вас инжекторный автомобиль, местонахождение данного блока так же показано на фото ниже под цифрой 2, на том фото изображена высокая панель приборов.

Когда нужно менять предохранители? Их меняют после перегорания, когда они перегорят вы сразу поймёте особенно если предохранитель идёт на что то важное (К примеру на дальний свет левой фары, дальний свет после перегорания предохранителя у вас сразу перестанет гореть а фара будет только ближнем светить), и запомните раз и на всегда, никогда и ни в коем случае не устанавливайте предохранитель на больше ампер чем это нужно, просто вы потом без проводки можете остаться и её менять придётся, так же хотим отметить тот факт то что предохранители просто так не горят у них причина есть, к примеру напряжение подскочило или вода на проводку попала, поэтому если у вас постоянно перегорает один и тот же предохранитель (Вернее не один и тот же, а постоянно перегорают предохранители идущие на одну цепь, просто чтобы вам было яснее мы написали что один и тот же) то откройте сперва схему (В интернете этой схемы навалом, пишите монтажный блок такого то образца и ищите свою схему) монтажного блока и смотрите что за цепь на которой у вас постоянно перегорают предохранители неисправно работает, к примеру если предохранитель идущий на ближней свет на левой фаре постоянно перегорает то смотрите фару и проводку которая к ней подсоединяется, есть вероятного того что на неё вода попадает или влага которой там быть не должно, так же изоляцию проводов смотрите и если оболочка в которой сами оголённые провода находятся порвана то это место изолентой обмотайте и помните, если тем местом где изоляция испорчена (Оболочку то есть слизало и сам провод оголился) провод будет задевать на массу (Об кузов или об двигатель будет задевать) то из-за этих задевай предохранитель и будет у вас перегорать постоянно, учтите это.

Примечание! Предохранитель на то перегорел он или же нет проверить очень легко и особенно радует тот факт то что большинство предохранителей идут прозрачными (Это специально сделано, чтобы можно было выявить нормальный и сгоревший предохранитель), в общём внутри предохранителей идёт цепь как вы видите на фото ниже (Стрелкой это место указано) цепь разорвана (Предохранитель значит перегорел и он не работает), она разрывается когда напряжение подскакивает до стольки ампер на сколько предохранитель не рассчитан и в связи с этим проводка у вас остаётся в норме и не перегорает, но после перегорания предохранителя всё на то что он идёт тоже прекращает свою работу (К примеру на сигнал звуковой предохранитель у вас сгорел, то сигнал работать уже не будет)!

Как заменить предохранители на ВАЗ 2108-ВАЗ 21099?


Примечание! Он заменяется легко но сразу поставим вас в известность, на автомобилях семейства Самара используются два монтажных блока, первый это старого образца на карбюраторах применяется, а второй это нового образца от автомобиля ВАЗ 2114, он уже на инжекторные автомобили ставиться и является новым образцом и носит маркировку 2114-3722010-60!

1. В начале операции крышку с монтажного блока снимите как это показано в статье: «Замена монтажного блока на ВАЗ» в первом пункте на первом рисунке, после чего сразу берите в руки маленькие щипцы (Они кстати у вас даже в блоке могут быть закреплены поищите их там) и потянув за нужный предохранитель и вытащите его, если нет щипцов то при помощи рук аккуратно извлеките.

Примечание! На своё место предохранитель так же вставляется до упора, кроме этого устанавливайте предохранитель точно такового же напряжения мы это ранее ещё указали, разрешается меньшего номинала ставить если нет под рукой нужного (Но он у вас быстро перегорит), но большего или же вообще монетку ставить не в коем случае не нужно если вам дорога проводка и если вы не хотите менять её в скорем времени!

Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2109-vaz-2109.html

Советы по уходу и ремонту электрической схемы блока предохранителей на ваз 2109

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все  предохранители объединены в один монтажный блок.                   Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

  1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая».

    Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле

  1. К1 – отвечает за время омывания стекла сзади.
  2. К2 – поворотники и аварийка.
  3. К3 – стеклоочиститель.
  4. К5 – фары дальнего света.
  5. К6 – фароочиститель.
  6. К8 – отвечает за сигнал.
  7. К9 – включение вентилятора в системе охлаждения мотора.
  8. К10 – отвечает за обогрев стекла сзади.
  9. К11 – фары ближнего света.

Строение схемы нового блока

  1. К1 – фароочиститель.
  2. К2 – прерыватель поворотников и аварийки.
  3. К3 – очиститель лобового стекла.
  4. К4 – контроль за исправностью лампочек.
  5. К5 – отвечает за стеклоподъемник.
  6. К6 – сигнал звука.
  7. К7 – обогрев стекла заднего вида.
  8. К8 – дальний свет.
  9. К9 – ближний свет.

Предохранители

  • Для отличия разных гнезд предохранителей принято использовать обозначение
    латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
    означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
  • токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

  1. F1 – фарные очистители. Используют предохранитель (10А).
  2. F2 – повороты и аварийка (10А).
  3. F3 – задние стоп-сигналы и салонный плафон (10А).
  4. F4 – обогрев стекла и прикуриватель (20А).
  5. F5 – сигнал и вентилятор охлаждения (20А).
  6. F6 – стеклоподъемник на передних дверцах (30А).
  7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
  8. F8 – противотуманка Л (7,5А).
  9. F9 – противотуманка П (7,5А).
  10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения  номеров (7,5А).
  11. F11 – правый габарит и фара (7,5А).
  12. F12 – фары ближнего света П (10А).
  13. F13 – фары ближнего света Л(7,5А).
  14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
  15. F15 – фары дальнего света П (7,5А).
  16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно нужно отключить
    провод от минусной клеммы аккумулятора.
  2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
  3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
    собой перегорание токоведущей дорожки.
  4. Если есть необходимость снять блок, то нельзя для этой цели использовать
    металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же

    дорожек, что приведет к неисправности всей платы.

Важные моменты

  1. Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
    блок нового образца на старый, то в таком случае обязательно подключите движок
  2. вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно  установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

  1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
  2. Всю процедуру производить аккуратно и без спешки.
  3. Отсоединить все имеющиеся предохранители и реле.
  4. Снять саму плату. Далее или заменить, или чистить старую.
  5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
    предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно

    повредить, а если их повредите, придется паять.

  6. Собрать в обратной последовательности.
  7. Ваз 21093 схема электро готова исполнять свои функции.

Метки к записи:

Источник: http://auto-repair.rapidly.ru/sovetyi-po-uhodu-i-remontu-elektricheskoy-shemyi-bloka-predohraniteley-na-vaz-2109.html

Предохранители автомобиля ВАЗ-2109

  • Страница 1 из 2
  • Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.
  • В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.

Блоки разных лет выпуска имеют предохранители разных типов.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

  1. Большинство электрических цепей защищены плавкими предохранителями.
  2. Блок предохранителей установлен в задней части моторного отсека со стороны водителя.
  3. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.

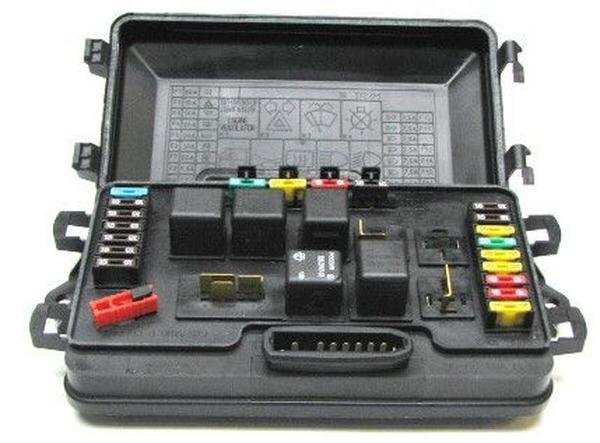

  4. Новый блок предохранителей.
  5. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.
  6. Каждому из блоков подходят только свои предохранители.
  7. Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.
  8. Блок предохранителей раннего выпуска
  9. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице
  10. Нажмите на защелки с обеих сторон крышки и снимите ее.
  11. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.
  12. Захватите пинцетом предохранитель и выньте его.

Вышедший из строя предохранитель. Нить предохранителя перегорела.

  • В передней части блока установлены запасные предохранители.
  • Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.
  • С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями

Источник: http://avtomechanic.ru/vaz-2109/elektrika-vaz-2109/kak-zamenit-predokhraniteli-vaz-2109

Схема предохранителей и реле ВАЗ 2108, 2109, 21099

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.



С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

Блок предохранителей 2114-3722010-60

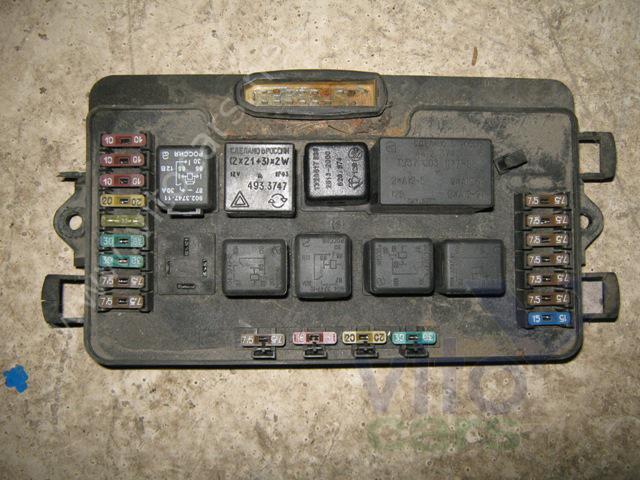

Блок предохранителей 2114-3722010-10, 2114-3722010-18



А
Назначение
1
10
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
2
10
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
3
10
Задние фонари (лампы стоп-сигнала)
Плафон освещения салона
4
20
Элемент обогрева заднего стекла
Реле (контакты) включения обогрева заднего стекла
Штепсельная розетка для переносной лампы
Прикуриватель
5
20
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
6
30
Электростеклоподъемники передних дверей
Реле включения электростеклоподъемников
7
30
Очистители фар (в рабочем режиме)
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя стекол
Моторедуктор очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омыва ветрового и заднего стекол
Реле (обмотка) включения электровентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
8
7.5
Левая противотуманная фара
9
7.5
Правая противотуманная фара
10
7.5
Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
11
7.5
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
12
7.5
Правая фара (ближний свет)
13
7.5
Левая фара (ближний свет)
14
7.5
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
7.5
Правая фара (дальний свет)
16
15
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «STOP»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр
17

Запасной
18

Запасной
19

Запасной
20

Запасной
Реле
К1
Реле включения очистителей фар
К2
Реле-прерыватель указателей поворота и аварийной сигнализации
К3
Реле очистителя ветрового стекла
К4
Реле контроля исправности ламп
К5
Реле включения стеклоподъемников
К6
Реле включения звуковых сигналов
К7
Реле включения обогрева заднего стекла
К8
Реле включения дальнего света фар
К9
Реле включения ближнего света фар

Блок предохранителей 17.3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.


А
Назначение
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
4
16
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
5
8
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «STOP»
Указатели температуры охлаждающей жидкости и уровня топлива
6
8
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
7
8
Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
10
8
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
11
8
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
12
16
Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
13
8
Правая фара (дальний свет)
14
8
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
8
Левая фара (ближний свет)
16
8
Правая фара (ближний свет)
Реле
К1
Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2
Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3
Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4
Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5
Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6
Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7
Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8
Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9
Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10
Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11
Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Реле стартера

Реле стартера расположено под капотом на щитке передка.

Блок предохранителей под полкой с пассажирской стороны (инжектор)



А
Назначение
1
15
Главное реле
2
15
Цепь питания системы впрыска (вход неотключаемого напряжения)
3
15
Топливный насос

К1
Главное реле
К2
Реле электробензонасоса
К3
Реле электровентилятора системы охлаждения

На ваз 2109 не горят стоп сигналы


Не работают стоп-сигналы на автомобиле ВАЗ 2108, 2109, 21099.

Не гореть могут как сразу две лампы стоп-сигналов (в обеих блок-фарах), так и одна (в одной блок-фаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.


Причины неисправности — не горят лампы стоп-сигналов на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

1. Проверяем предохранитель.

№6 для монтажного блока 17.3722, F3 для 2114.
Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

2. Окислились контакты в патронах ламп стоп сигналов.

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

3. Перегорели лампы стоп сигналов в блок-фаре.

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

4. Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары.

Несколько раз снимаем-надеваем колодку или зачищаем контакты на плате и в колодке.

5. Перегорели дорожки в плате блок-фары.

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

5. Неисправен датчик стоп-сигнала.

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрические цепи.

6. Неисправна электрическая цепь стоп сигналов.

Необходимо выявить окислившийся контакт, перегоревший проводок или перегоревшее соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов.

Плюс к стоп сигналам поступает с вывода 30 генератора на колодку Ш8 (крайняя левая в моторном отсеке, розовые провода) в монтажный блок. Далее через предохранитель (№6, F3) в блоке на колодку Ш4 внутри салона на белый провод, идущий на датчик стоп-сигналов. То есть на датчик ток подается через белый провод. Далее с датчика по красному проводу в колодку Ш2 (вторая справа внутри салона) и через монтажный блок на колодку Ш9 (большая поперечная в салоне) на красный провод идущий через весь салон на колодку задней левой, а потом и задней правой фары.

Минус — черные провода выходящие из колодок на блок-фары.

Проверить наличие тока в элементах цепи можно пр помощи контрольной лампы — подключая ее одним концом к выводам, а другим концом к массе. Либо подавая ток отдельным проводом с плюса АКБ  на элементы электрической цепи.

Подробнее про поиск «обрыва» в электрических цепях: «Как найти обрыв в электропроводке автомобиля».
Примечания и дополнения

— Найти неисправность проще всего по схеме: «Схема электрических соединений стоп-сигналов автомобилей ВАЗ 2108, 2109, 21099».

Еще пять статей по электрике автомобилей ВАЗ 2108, 2109, 21099

— Контрольная лампа разряда АКБ горит после пуска двигателя.

— Технические характеристики генераторов автомобилей ВАЗ 2108, 2109, 21099

— Проверка диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия его с двигателя)

— Проверка диодного моста автомобилей ВАЗ 2108, 2109, 21099 на снятом с двигателе генераторе.

— Аккумуляторные батареи автомобилей ВАЗ



twokarburators.ru

Лада 2109 «Старушка» › Бортжурнал › Ремонт стопов или «Не работают стоп-сигналы и плафон на 2109, что делать?»

Сразу скажу что запись создаю в бортовике чтоб помочь тем людям кто будет в дальнейшем спрашивать у гугла подобный вопрос))) Так как сегодня ломал над этим голову битых часа 3…

Итак, если у вас не работают внезапно стопы и по непонятною случайности плафон салонного света, то могу сказать вам прямо, это не случайность!))) Ведь всемогущий АвтоВАЗ умудрился бросить предохранитель стоп сигналов и плафона НА ОДИН ПРЕДОХРАНИТЕЛЬ! (F6) (Ровно как и предохранитель гудка и вентилятора обдува радиатора) У меня же проблема вышла интереснее, то-есть пропали стопы, а буквально днем ранее заметил что плафон в салоне перестал гореть, точнее не перестал гореть, а так как там стоит лампа со светодиодами, то просто стал еле-еле мерцать. Ну и фиг с ним, подумал я, на мак-драйве итак много света)) И вот сегодня обнаруживается сия досада… Первым делом полез в фонари, так как все знают что у зубил — это извечная проблема. И ХРЕН, все равно не работает, следующая мысль — лягушка… Полез под руль, корочу провода лягушки, и та же реакция… Тут то и начала кукушечка с темечка сползать! Далее путешествие по схеме проводки, в БП, под руль чтоб визуально проследить провода от лягушки, и все упирается в БП. Плохие мысли сами начинают в голову лезть, а ведь БП буквально недавно менялся. В печальке побрел домой к умному гуглу, и обнаружив что я не один искал сию комбинацию неработающих приборов, понял что напал на правильный след)) Далее получасовая вычитка всех сообщений по темам на форуме и вот он, долгожданный ответ!)) Быстро ключи с фонариком в руки и на улицу к машине… Поменяв предохранитель, попутно отметив гениальность логики, что на предохранителе на котором висят СТОПЫ и плафон, а нарисовано на схеме БП что? Правильно, плафон))) У меня все равно не заработали стопы, НО заработал плафон, далее, наполненный уверенности в своих действиях, я снова полез к лягушке, коротить провода, и о чудо, стопы начали моргать, следственно мне стали понятны причины поломки и пути их устранения.

Вот так вот господа Драйвовчане, надеюсь данный текст принесет еще кому то пользу, а мне предстоит завтра еще замена этой лягушки))

Всем драйв)

www.drive2.ru

Не работает стоп-сигнал на ВАЗ 2109

Всем привет сегодня хочется рассмотреть основные причины, почему не работают стоп сигналы на автомобиле ВАЗ 2109 (девятка). Для того чтобы узнать причину первым делом нужно проверить есть ли питание на задних фонарях. Для этого нужно прозвонить концевик провода стоп-сигнала.

Если напряжение есть, а стоп сигнал на ВАЗ 2109 не горит нужно проверить массу на задних фонарях. А также в порядки ли лампочки. Если не горит только один фонарь девятки, то нужно проверить плату и состояние её дорожек. Иногда на ВАЗ 2109 случается следующее вроде лампочки в порядке, и напряжение есть, а стоп сигнал всё равно не горит. Тогда нужно проверить контакты лампочек с цоколем.
Если же на задние фонари девятки питание совсем не подходит, то нужно проверить выключатель стоп сигнала или Лягушку, которая находится под педалью тормоза. Если на лягушке присутствует напряжение, а стоп сигнал не горит то, скорее всего, произошёл обрыв в проводах, которые идут на задние фонари, также возможно, где то плохой контакт. Для того чтобы устранить нужно найти обрыв.
Далее причину ищем в предохранителях нужно проверить исправность освещения салона, если в салоне не работает освещение, то виной этому всему шестой предохранитель в монтажном блоке. Монтажный блок на ВАЗ 2109 находится под капотом со стороны водителя.

Проверяем предохранитель стоп сигналов и в случае необходимости меняем на новый соблюдая ампераж. Если и после проделанных манипуляций стоп сигналы не работают, то нужно проверять сам монтажный блок прозванивая его или заменой на новый.
Ну, вот и всё на этом мы узнали, почему не работают стоп-сигналы на автомобиле ВАЗ 2109. Всем пока.

1693

www.tungrem.ru

Почему не горят стоп-сигналы на ВАЗ 2109? Простые поломки и простые решения »

Почему не горят стоп-сигналы на ВАЗ 2109? Простые поломки и простые решения

Довольно часто случающаяся неприятность – не горят стоп-сигналы на ВАЗ 2109. И назвать ее незначительной трудно: ими подается сигнал водителям, движущимся сзади, о том, что ваш автомобиль осуществляет процесс торможения. Таким образом, предупреждаются участники движения, и сами они, соответственно, снижают скорость.

Не предупредил, въехали тебе в соответствующее место – сам виноват. Причем платить придется не только за свой автомобиль, но и за восстановление машины, осуществившей наезд, поскольку именно ее владелец будет считаться пострадавшей стороной. А такое развитие ситуации в городе с напряженным движением весьма вероятно.

Плотный трафик не способствует выдерживанию дистанции в 5 м, как это предусмотрено в ПДД. Машины в часы пик движутся одна за другой: любая неосторожность может привести к аварии. Причем предупреждающие огни могут не работать оба, а может выйти из строя только один – и в этом случае можно считать, что вам повезло, все же частичное предупреждение угрозе сзади присутствует.

Не горят стоп-сигналы на ВАЗ 2109 по разным причинам, от самых тривиальных, до требующих вдумчивого и более серьезного обследования. О методах выявления подобной неисправности и о способах ее устранения рассказано в нашей статье.

Простые случаи


Главное – вовремя заметить, что стопы отказали, до того, как приключится авария. Наиболее вероятными и, можно сказать, бытовыми будут следующие причины.

  • Перегорание лампочки. Простой осмотр результатов не даст, внешне она может казаться работоспособной. Берется новая, точно работающая лампа и вкручивается вместо проблемной. Загорелась – причина найдена;
  • Окисление контактов непосредственно в патронах. Обнаруживается визуально. Для зачищения лампочка вращается в патроне несколько раз – слой сбивается, стопы загораются. Для гарантии можно выкрутить лампы и пройтись по контактам мелкой наждачкой. В отдельных случаях выявляется безнадежное повреждение контактов; в этом случае потребуется замена самого патрона;
  • Окисление контактов в проводной колодке, которая надевается на выводы платы (дорожки) блок-фары. Действия аналогичны пункту 2, только проделываются с колодкой: она 3-4 раза снимается и снова надевается. Или контакты зачищаются вручную;
  • Перегоревшие дорожки. Видны при визуальном обследовании. Выходов 2: купить новую плату и заменить пострадавшую или реставрировать имеющуюся путем напаивания проводка соответствующей толщины на ущербную дорожку;
  • Вышел из строя датчик стоп-сигналов (так называемая «лягушка»). В ВАЗ 2109 он находится под тормозной педалью. Для проверки снимаются оба провода с ДСС и закорачиваются напрямую обрезком проволоки. Если при этом стопы заработали, значит, отправляемся в автомагазин за новым датчиком. Если ответной реакции нет, ищем причину дальше. Отметим, что «лягушка» во всей системе является наиболее уязвимой точкой (кроме, может быть, лампочек). Многие ВАЗовладельцы начинают поиски причины неработающих стоп-сигналов именно с нее.

portalvaz.ru

Не горят стоп сигналы на ваз 21099 инжектор причины

Почему не горят стоп-сигналы на ВАЗ 2109? Простые поломки и простые решения

Довольно часто случающаяся неприятность – не горят стоп-сигналы на ВАЗ 2109. И назвать ее незначительной трудно: ими подается сигнал водителям, движущимся сзади, о том, что ваш автомобиль осуществляет процесс торможения. Таким образом, предупреждаются участники движения, и сами они, соответственно, снижают скорость.
Не предупредил, въехали тебе в соответствующее место – сам виноват. Причем платить придется не только за свой автомобиль, но и за восстановление машины, осуществившей наезд, поскольку именно ее владелец будет считаться пострадавшей стороной. А такое развитие ситуации в городе с напряженным движением весьма вероятно.

Плотный трафик не способствует выдерживанию дистанции в 5 м, как это предусмотрено в ПДД. Машины в часы пик движутся одна за другой: любая неосторожность может привести к аварии. Причем предупреждающие огни могут не работать оба, а может выйти из строя только один – и в этом случае можно считать, что вам повезло, все же частичное предупреждение угрозе сзади присутствует.

Не горят стоп-сигналы на ВАЗ 2109 по разным причинам, от самых тривиальных, до требующих вдумчивого и более серьезного обследования. О методах выявления подобной неисправности и о способах ее устранения рассказано в нашей статье.

Простые случаи

Главное – вовремя заметить, что стопы отказали, до того, как приключится авария. Наиболее вероятными и, можно сказать, бытовыми будут следующие причины.

  • Перегорание лампочки. Простой осмотр результатов не даст, внешне она может казаться работоспособной. Берется новая, точно работающая лампа и вкручивается вместо проблемной. Загорелась – причина найдена;
  • Окисление контактов непосредственно в патронах. Обнаруживается визуально. Для зачищения лампочка вращается в патроне несколько раз – слой сбивается, стопы загораются. Для гарантии можно выкрутить лампы и пройтись по контактам мелкой наждачкой. В отдельных случаях выявляется безнадежное повреждение контактов; в этом случае потребуется замена самого патрона;
  • Окисление контактов в проводной колодке, которая надевается на выводы платы (дорожки) блок-фары. Действия аналогичны пункту 2, только проделываются с колодкой: она 3-4 раза снимается и снова надевается. Или контакты зачищаются вручную;
  • Перегоревшие дорожки. Видны при визуальном обследовании. Выходов 2: купить новую плату и заменить пострадавшую или реставрировать имеющуюся путем напаивания проводка соответствующей толщины на ущербную дорожку;

Вышел из строя датчик стоп-сигналов (так называемая «лягушка»). В ВАЗ 2109 он находится под тормозной педалью. Для проверки снимаются оба провода с ДСС и закорачиваются напрямую обрезком проволоки. Если при этом стопы заработали, значит, отправляемся в автомагазин за новым датчиком. Если ответной реакции нет, ищем причину дальше. Отметим, что «лягушка» во всей системе является наиболее уязвимой точкой (кроме, может быть, лампочек). Многие ВАЗовладельцы начинают поиски причины неработающих стоп-сигналов именно с нее.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

www.vazzz.ru

Не работают стоп-сигналы на ВАЗ-2109

Что бы выяснить причину данной неисправности, необходимо в первую очередь определить подходит ли питание на задние фонари. Для этого с помощью контрольной лампы или тестера прозваниваем концевик провода, стоп- сигнала. При отсутствии напряжения на проводе и нажатой педали тормоза, продолжаем поиск неисправности. В случае наличия напряжения, при этом стоп-сигнал не горит, проверяем наличие «массы», на задних фонарях, а также исправность ламп. Если не горит только один стоп сигнал необходимо проверить также плату заднего фонаря и целостность её дорожек. Иногда бывает при исправных лампах, и присутствии напряжения фонари, тем не менее, не горят, здесь следует проверить контакты ламп, возможно причина неисправности в плохом контакте, лампы с цоколем.

Выяснив, что питание на задние фонари не подходит вовсе, проверяем работоспособность выключателя стоп сигнала или «лягушки», которая находится под педалью тормоза, для этого снимаем с выключателя провода и замыкаем между собой, если стоп сигналы заработали, меняем выключатель. Если же напряжение на лягушке есть, а при замыкании проводов сигналы так и не работают, скорее всего, произошёл обрыв провода идущего на задние фонари, или плохой контакт в колодке этого провода. Для устранения пытаемся найти обрыв провода и устранить его.

В случае, если все вышеперечисленные манипуляции не принесли результата, ищем причину в предохранителях, для начала проверяем исправность освещения салона, если освещение не работает, скорее всего, перегорел шестой предохранитель в монтажном блоке, находится под капотом с водительской стороны. Проверяем данный предохранитель на исправность, если неисправен, заменяем на новый. Теперь все должно работать. Если же и теперь не работает, возможно, что неисправен монтажный блок, в данном случае неисправность необходимо выявлять путем прозванивания монтажного блока или его замены.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

Схема соединений стоп-сигналов и ВАЗ 2108, 2109, 21099

Ниже представлены схемы электрических соединений стоп-сигналов в задних фонарях и стояночного тормоза (ручника) автомобилей ВАЗ 2108, 2109, 21099 как с низкой так и с высокой панелью приборов.

схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с низкой панелью)схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с высокой панелью)

Включение-выключение стоп-сигналов происходит при помощи выключателя, расположенного под педалью тормоза.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1995 г. в. в электрическую цепь лампы STOP и лампы уровня тормозной жидкости было встроено реле-прерыватель. При падении уровня тормозной жидкости в бачке лампы прерывисто мигали.

— Сигнальные лампы в щитке и на панели приборов

Табло STOP загорается при включении одного из сигнализаторов неисправностей без устранения которой запрещается дальнейшее движение (например, падение уровня в бачке с тормозной жидкостью).

Лампа — сигнализатор уровня тормозной жидкости. Загорается при падении уровня в бачке с тормозной жидкостью.

Лампа — сигнализатор стояночного тормоза (ручника) . Загорается при поднятии ручника.

Лампа неисправности сигналов торможения («стопов»). Загорается при перегорании лампочек в стоп-сигналах задних фонарей автомобиля или лампочек габаритного света.

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Отказал регулятор напряжения генератора

— Контакты подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099

— Проверка замка зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Не работают стоп сигналы ваз 2109 карбюратор


Достаточно часто случается так, что не горят стоп-сигналы на ВАЗ 2109. Неприятность кажется незначительной, но это не совсем так, поскольку водителям, находящимся сзади, сложно догадаться о выполнении торможения. Когда стопы загораются, все участники дорожного движения в курсе намерений водителя. Не было предупреждения? В зад может въехать другая машина. Естественно, виноватым будет тот, у кого не горят стоп огни. В данной ситуации придется выкладывать деньги не только за свое транспортное средство, но и за второе, пострадавшее в аварии. Учитывая, что в городе движение достаточно плотное, такая ситуация может произойти в любой момент. Из-за высочайшей плотности транспортного потока не всегда водители имеют возможность выдерживать расстояние в пять метров, о чем вообще говорится в правилах. В час пик транспортные средства движутся одно за другим, а малейшая оплошность может запросто стать причиной аварии. Так бывает, что могут не работать два стопа, а может и один. Второй случай можно считать везением, поскольку вероятность ДТП будет гораздо ниже.

Не горят стоп-сигналы на ВАЗ 2109? На самом деле, причины могут быть самыми разнообразными. Как их выявить, а потом устранить? Все это, будет написано в данной статье.

Самое важное — своевременно увидеть, что стопы перестали функционировать. Промедление в данном вопросе может привести к достаточно печальным последствиям. Если вести речь про наиболее частые бытовые причины, тогда отметить стоит следующие:

1. Перегорела лампочка. Внешний осмотр здесь ничем не поможет, потому как визуально она не изменится. Следует взять новую и поставить ее на место той, с которой возникли проблемы. Загорится? Дело в шляпе!

2. Окислились контакты в самих патронах. В данном случае визуальный осмотр позволит все выяснить. Чтобы зачистить контакты, стоит просто пару раз выкрутить и закрутить лампу. Для надежности рекомендуется по окислившимся элементам «пройтись» наждачной бумагой мелкого типа. Так, удается часто заметить испорченные контакты. Нет иного выхода, кроме как попросту поменять патрон.

3. В проводной колодке окислены контакты. Действовать нужно точно так, как и в предыдущем пункте. Колодка снимается и снова надевается около трех или четырех раз. Можно также выполнить зачистку собственными руками.

4. Сгорели дорожки. Данный дефект будет бросаться в глаза практически сразу. Выходов из этой ситуации два: можно приобрести новую плату или же попытаться отремонтировать старую. Второй вариант более дешевый, но гарантии длительной работы не даст никто.

5. Датчик, отвечающий за работу стоп огней, вышел и строя. В «девятке» он расположен непосредственно под педалью тормоза. Чтобы выполнить проверку, следует снять с датчика провода, после чего закоротить при помощи простого обрезка проволоки. Стопы начали работать, тогда можно смело отправляться в автомобильный магазин за новым устройством. Если нет, тогда следует дальше заниматься поиском причины. Стоит уточнить, что так называемая «лягушка» представляет собой одно из наиболее уязвимых мест во всей системе. Многие люди, которым посчастливилось стать владельцами ВАЗ, начинают поиски причины вышедших из строя стопов именно с нее.

Это все, что можно сказать про обычные поломки. Теперь стоит поговорить про более серьезные. Сейчас все будет разобрано.

Как известно, работать с ней любят далеко не все люди. Однако, если на сто процентов ясно, что банальные причины следует исключить, заняться этим все-таки придется. Начать следует с предохранителя. Блок с ним находится непосредственно под капотом, со стороны водителя. В случае, если установлен блок под номером 17.3722, необходимо устройство под шестым номером, если же 2114, тогда понадобится F3. Перегорел предохранитель? Выполнить замену. С ним все хорошо? Ставится назад.

Выполнить диагностику цепи. Первым делом просто посмотреть на то, в каком состоянии пребывают провода, а также соединения между ними. Начать следует с плюсового. От генератора к стопам идет тридцатый вывод. Промежуточным звеном является колодка с маркировкой Ш8. Она расположена в моторном отсеке, с левой стороны. Провода в ней розового цвета. Дальше монтажный блок. Поскольку предохранитель ранее уже был проверен, посмотреть на колодку Ш4, а также на белый провод, направленный к датчику, о котором раньше уже шла речь. В случае отсутствия разрывов, нужно исследовать колодку Ш9. Когда и здесь нет никаких проблем, следует отыскать красный провод, идущий через весь салон, направленный к задней фаре. Когда прозвон плюса закончен, можно переходить к минусу. Речь пойдет про черные провода.

Диагностика выполняется при помощи самой простой контрольной лампы, один выход которой нужно присоединить к выводам, а второй — на массу. Есть и вариант просто длинный провод бросить на массу АКБ. Если имеются перебитые проводки, их в обязательном порядке поменять, а контакты проверить, после чего зачистить и подтянуть. В случае, когда все манипуляции сделаны верно, но все равно не горят стоп-сигналы на ВАЗ 2109, вероятно проблемы именно с монтажным блоком предохранителей. Его следует проверить полностью, потому как иначе не удастся выяснить, где имеется пробой.

Слева: Если указатели поворота работают исправно, а сигнал световой аварийной сигнализации не включается, то причиной этого обычно является неисправный выключатель аварийной световой сигнализации. Если несколько раз сильно нажать на выключатель, то чаще всего он начинает работать нормально. Если этого не произошло, то снимите выключатель (2), сжав его фиксирующие выступы и вынув его из паза, проверьте контакты штырькового соединения (1).

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.

  • Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
  • При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.

Проверка включателя стоп-сигналов

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.

Советы для автомобилистов

Что бы выяснить причину данной неисправности, необходимо в первую очередь определить подходит ли питание на задние фонари. Для этого с помощью контрольной лампы или тестера прозваниваем концевик провода, стоп- сигнала. При отсутствии напряжения на проводе и нажатой педали тормоза, продолжаем поиск неисправности. В случае наличия напряжения, при этом стоп-сигнал не горит, проверяем наличие «массы», на задних фонарях, а также исправность ламп. Если не горит только один стоп сигнал необходимо проверить также плату заднего фонаря и целостность её дорожек. Иногда бывает при исправных лампах, и присутствии напряжения фонари, тем не менее, не горят, здесь следует проверить контакты ламп, возможно причина неисправности в плохом контакте, лампы с цоколем.

Выяснив, что питание на задние фонари не подходит вовсе, проверяем работоспособность выключателя стоп сигнала или «лягушки», которая находится под педалью тормоза, для этого снимаем с выключателя провода и замыкаем между собой, если стоп сигналы заработали, меняем выключатель. Если же напряжение на лягушке есть, а при замыкании проводов сигналы так и не работают, скорее всего, произошёл обрыв провода идущего на задние фонари, или плохой контакт в колодке этого провода. Для устранения пытаемся найти обрыв провода и устранить его.

В случае, если все вышеперечисленные манипуляции не принесли результата, ищем причину в предохранителях, для начала проверяем исправность освещения салона, если освещение не работает, скорее всего, перегорел шестой предохранитель в монтажном блоке, находится под капотом с водительской стороны. Проверяем данный предохранитель на исправность, если неисправен, заменяем на новый. Теперь все должно работать. Если же и теперь не работает, возможно, что неисправен монтажный блок, в данном случае неисправность необходимо выявлять путем прозванивания монтажного блока или его замены.

avsu-pitanie.ru

Что делать если не работают стоп сигналы на ваз 21099

Не гореть могут как сразу две лампы стоп-сигналов (в обеих блок-фарах), так и одна (в одной блок-фаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Причины неисправности — не горят лампы стоп-сигналов на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

1. Проверяем предохранитель.


Не горят стоп сигналы на ВАЗ 2108 2109 21099

№6 для монтажного блока 17.3722, F3 для 2114.
Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

2. Окислились контакты в патронах ламп стоп сигналов.


Не горят фонари заднего хода на ВАЗ 08 -09 -99 -10 . Ищем причину.

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

3. Перегорели лампы стоп сигналов в блок-фаре.

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

4. Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары.

Несколько раз снимаем-надеваем колодку или зачищаем контакты на плате и в колодке.

5. Перегорели дорожки в плате блок-фары.

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

Замена смазки в любом двигателе – это крайне важная задача, ведь иначе нет возможности обеспечить качественную и долгую работу всех систем двигателя. Непосредственно от качества заливаемой смазки и зависит срок эксплуатации культиватора, так что не рекомендуется использовать автомобильное масло, подробнее СТО.

Не забывайте, что замена смазки обойдется в разы дешевле, чем приобретение новых деталей на агрегат.

О том, как заменить масло в двигателе культиватора, смотрите ниже.

Во время работы мотоблока большой нагрузке подвергается двигатель и чтобы защитить его от преждевременного износа, применяют моторное масло. Средство бывает разным по химическому составу и свойствам, поэтому его используют согласно классификации.

Как правило, в инструкции к мототехнике производитель указывает, какую марку машинного масла и в каком объёме лучше использовать. Если же таких рекомендаций нет, средство выбирают по следующим характеристикам:

Параметр SAE свидетельствует о классе вязкости вещества и состоит из буквенно-цифровой аббревиатуры, где буква « W» указывает на возможность применения при низких температурах. Стоящее перед ней число обозначает вязкость при отрицательных значениях термометра, а цифры после « тире» — при плюсовых. Эти показатели характеризуют, насколько легко будет жидкость прокачиваться по системе и как быстро она достигнет поверхностей трущихся деталей, не допустив их сухого трения.

Параметр API разделяет смазочный материал по эксплуатационным свойствам на категории C и S. К категории C относят средства, предназначенные для четырёхтактных дизелей, у которых воздушное охлаждение, к категории S – для бензиновых моторов. Поэтому при выборе жидкости обязательно следует обращать внимание на эту маркировку, так как для дизельного и карбюраторного двигателя она имеет различный состав.

Параметр ACEA классифицирует масло по показателю HT (вязкость в условиях повышенных температур)/HS (скорости сдвига), который показывает, насколько смазка является энергосберегающей. Чем выше данная величина, тем она лучше предохраняет узлы двигателя от износа. Заливать вещество с высоким показателем мПа*с рекомендуется в трактор, минитрактор, а так же тяжёлые мотоблоки Нева, предназначенные для больших нагрузок.

5. Неисправен датчик стоп-сигнала.

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрические цепи.

6. Неисправна электрическая цепь стоп сигналов.

Необходимо выявить окислившийся контакт, перегоревший проводок или перегоревшее соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов.

Плюс к стоп сигналам поступает с вывода 30 генератора на колодку Ш8 (крайняя левая в моторном отсеке, розовые провода) в монтажный блок. Далее через предохранитель (№6, F3) в блоке на колодку Ш4 внутри салона на белый провод, идущий на датчик стоп-сигналов. То есть на датчик ток подается через белый провод. Далее с датчика по красному проводу в колодку Ш2 (вторая справа внутри салона) и через монтажный блок на колодку Ш9 (большая поперечная в салоне) на красный провод идущий через весь салон на колодку задней левой, а потом и задней правой фары.

Минус — черные провода выходящие из колодок на блок-фары.

Проверить наличие тока в элементах цепи можно пр помощи контрольной лампы — подключая ее одним концом к выводам, а другим концом к массе. Либо подавая ток отдельным проводом с плюса АКБ  на элементы электрической цепи.

Подробнее про поиск «обрыва» в электрических цепях: «Как найти обрыв в электропроводке автомобиля».

Примечания и дополнения

— Найти неисправность проще всего по схеме: «Схема электрических соединений стоп-сигналов автомобилей ВАЗ 2108, 2109, 21099».

audi-ais.kh.ua

ВАЗ 21099 — не горят стопы: что делать, причины неисправности

Достаточно часто есть возможность услышать о проблемной ситуации, когда в автомобильном средстве ВАЗ 21099 не работают стопы. Это нельзя назвать мелкой неприятностью, так как водитель с помощью устройства может сигнализировать движущимся автомобилям, что он тормозит. Авто предупреждаются, а также снижают скорость.

Если дефект не устранить, при ДТП компенсируете ремонт участников аварии. Владельцы станут в результате проверки пострадавшей стороной. Такого рода ДТП имеется возможность встретить часто.

Когда не работают стоп сигналы, причин существует огромное множество. Это как самый тривиальный случай, так и самый вдумчивый. О том, как правильно выявить неисправность, устранить ее, стоит прочитать в интернете. Вы сможете тогда узнать, когда ваш автомобиль работает правильно. Информация станет актуальной для многих водителей.

Что стоит отнести к простым ситуациям?

Самым главным вариантом, чтобы не ухудшать положение, является то, как быстро выявите, что пропали стопы. Этот фактор позволит избежать аварийной обстановки. Самыми вероятными и часто встречающимися могут выступать бытовые причины. К ним можно отнести:

  • перегорела лампочка. Если внешне детально осмотрите лампы, обнаружить дефект сможете не в каждом случае. Визуально лампочка может казаться работоспособной. Для проведения процедуры взять новый элемент, который точно работоспособен, и вкрутить на место проблемного. Если она загорелась, то проблема полностью устранена;
  • окисление контактов в патронах. Обнаруживается это всё только внешним осмотром. А для того, чтобы устранить дефект, лампа вращается в патроне, после чего слой сбивается и стопы загораются. Если Вы хотите 100% обнаружить дефект, то можно потереть мелкой наждачкой. В некоторых случаях провода нельзя восстановить. В этой ситуации необходимо прибегнуть к замене на новые патроны;
  • окисление контактов в колодке. Очень часто, если отказали стопы на ВАЗ 21099, то это будет данная причина. Действие аналогично предыдущему пункту. Всё это происходит только вручную;
  • перегорели дорожки. Это можно увидеть визуально при первоначальном осмотре. Стоит либо купить новую плату и заменить, либо отремонтировать уже имеющуюся;
  • из строя вышел датчик. Находится под педалью тормоза и для проверки нужно два провода закорачивать при помощи обрезки проволоки. Если стопы заработали, то тогда нужно покупать новый датчик. Если реакции нет, то нужно искать причину дальше.

Это простые и самые вероятные причины для поломки. В дальнейшем все нижеприведенные причины будут решаться определенными методиками, которые зависят от вида поломки.

Дефекты электрики

Когда неисправна работа стоп сигналов, нужно подумать на электрику. Чинить поломки в системе не любят автомобилисты, но, когда ситуация уже произошла, нужно заняться проводами. Из самых главных процедур следует отметить:

  1. Предохранитель. Часто перегорает предохранитель стоп сигналов. Монтажный блок обычно встраивается за капотом у руля. Перегоревший элемент заменяется, а если целый, возвращается обратно.
  2. Проверяется цепь в транспортном средстве. Провода должны проходить визуальный осмотр. Нужно детально посмотреть на соединение, контакты. Начинается процедура с плюса, переходит на монтажный блок. Только после прозвона по одной из схем мастер возвращается к минусу. При правильном проведении процедуры, свет вернётся. Дабы произвести работу правильно, нужно узнать схему стоп сигналов на ВАЗ 21099.
  3. Проводится проверка тормозов для установления правильности хода произведенных работ. Процедура идет при помощи контрольной лампы, которая выходом подсоединяется к текущим элементам, а вторым замыкает. Можно кинуть провод на аккумуляторный плюс. Проводки должны заменяться, контакты защищаться, если не горят стоп сигналы на инжекторе.

Необходимо подумать, что причиной выхода из строя могут служить сразу несколько поломок. Это выявляется постепенно и может на долгий период продлить ремонтные процессы. А когда нет нужных знаний, то процедура проходит еще хуже.

После проведённого, когда система не работает, нужно посмотреть на монтажный блок предохранителей. Проверяется он полностью, потому что неизвестно, в каком месте датчик покажет неисправность. Если Вы самостоятельно можете устранить все проблемы с электрикой, то нужно работать.

Если же Вы не уверены в своих силах, то лучше отправиться на станцию техобслуживания. Это позволит не беспокоиться ни о чём и провести процедуру качественно и с необходимой скоростью. Ведь очень часто, когда Вы доверяете профессионалам, то тратите меньше средств на восстановление. Продумывайте все операции и следите за состоянием автомобиля.

russia-car-gid.ru

Не горит свет заднего хода 2108, 2109, 21099

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099.

Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099, причины

Неисправен датчик света заднего хода

Датчик расположен в нижней части коробки передач со стороны левого переднего колеса. По оранжевому (красному) проводу ток на него подается, по зеленому уходит к задним фонарям (оранжевый запитывается после поворота ключа в замке зажигания). При включенном зажигании снимите с датчика штекер с зеленым и оранжевым проводом и соедините между собой отрезком провода. Лампочка загорелась — датчик меняем. Нет, ищем причину дальше.

Перегорел предохранитель

За свет заднего хода отвечает предохранитель №5 8 А (монтажный блок 17.3722), он же F16 15 А (монтажный блок 2114) . Через него из монтажного блока по оранжевому (красному) проводу ток поступает на датчик света заднего хода. Меняем его на новый. В дальнейшем необходимо выяснить причину перегорания предохранителя, так как возможно где-то короткое замыкание. Стоит отметить, что при перегорании этого предохранителя помимо света заднего хода перестают работать щиток приборов, «повороты», аварийка т. д.

Предохранитель №5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Нет «массы» к задним фонарям

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

Перегорела лампочка

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

Не подается электрический ток от монтажного блока до задних фонарей

К лампам заднего света ток подается по зеленому проводу, от поперечного штекера в монтажном блоке (Ш 9 или для 2114 — X9, вывод 16), который проходит через весь салон автомобиля с левой водительской стороны. Возможно, ослабло крепление штекера, или в нем окислился наконечник провода, или где-то переломился зеленый провод. Можно вынуть штекер из монтажного блока и подать напряжение отрезком провода с АКБ на вывод 16 зеленого провода. Лампа загорелась – провод исправен, нет, ищем место повреждения или сразу меняем его на новый.

Неисправен токоподающий провод от монтажного блока к датчику

По нему ток подается на датчик и далее уже по зеленому проводу к лампочкам света заднего хода в задних фонарях автомобиля. Это красный или оранжевый провод от крайнего левого штекера в монтажном блоке (Ш6, X6/12) до датчика света заднего хода. Включите заднюю передачу. Выньте штекер Ш6 (X6) из монтажного блока и подайте напряжение отрезком провода от АКБ на вывод 12 штекера. Лампочка загорелась – проблемы с монтажным блоком, нет с датчиком или зеленым проводом.

Неисправна электрическая цепь подающая напряжение на предохранитель №5 (F16)

В этом случае также не будет работать щиток приборов. Необходимо проверить элементы электрической цепи на наличие «обрыва»: вывод «30» генератора – 2 розовых провода – штекер Ш8 (X8) выводы 5,8 монтажного блока – штекер Ш1 (X1) выводы 6,5 монтажного блока – провода голубой с черным и коричневый к замку зажигания (по коричневому ток приходит, по голубому с черным идет на пятый предохранитель) – замок зажигания (выводы 30/1 и 15/1, они коммутируются при повороте ключа в замке зажигания во второе положение).

Примечания и дополнения

— В последнее время сильно ухудшилось качество изготовления датчиков света заднего хода для автомобилей ВАЗ 2108, 2109, 21099. Основная их проблема – не герметичность. Через некоторое время новый датчик начинает подтравливать масло из коробки передач через свой корпус. Поэтому следует периодически следить за его состоянием. Негерметичный датчик – источник возникновения короткого замыкания, а это неустойчивый холостой ход, потеря мощности и приемистости, в дальнейшем выход из стоя элементов системы зажигания и электрооборудования.

— Схема включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099 — «Схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 21019, 21099».

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы в задних фонарях на автомобилях ВАЗ 2108, 2109, 21099

— Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 21099

— Контакты подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора без снятия его с двигателя

twokarburators.ru

Ваз 2109 схема стоп сигналов


Схема соединений стоп-сигналов и ВАЗ 2108, 2109, 21099

Ниже представлены схемы электрических соединений стоп-сигналов в задних фонарях и стояночного тормоза (ручника) автомобилей ВАЗ 2108, 2109, 21099 как с низкой так и с высокой панелью приборов.

схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с низкой панелью)схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с высокой панелью)

Включение-выключение стоп-сигналов происходит при помощи выключателя, расположенного под педалью тормоза.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1995 г. в. в электрическую цепь лампы STOP и лампы уровня тормозной жидкости было встроено реле-прерыватель. При падении уровня тормозной жидкости в бачке лампы прерывисто мигали.

— Сигнальные лампы в щитке и на панели приборов

Табло STOP загорается при включении одного из сигнализаторов неисправностей без устранения которой запрещается дальнейшее движение (например, падение уровня в бачке с тормозной жидкостью).

Лампа — сигнализатор уровня тормозной жидкости. Загорается при падении уровня в бачке с тормозной жидкостью.

Лампа — сигнализатор стояночного тормоза (ручника) . Загорается при поднятии ручника.

Лампа неисправности сигналов торможения («стопов»). Загорается при перегорании лампочек в стоп-сигналах задних фонарей автомобиля или лампочек габаритного света.

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Отказал регулятор напряжения генератора

— Контакты подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099

— Проверка замка зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Лада 2108 Каспийский Груз › Бортжурнал › ♛ Схема электрооборудования ВАЗ-2108, 21083, 2109, 2113, 2114, 2115♛

Привет всем!Вот решил выложить для вас схемы!Как говарится свой тайник все в одном месте!Думаю вам пригодится!И вам понравится!)
Удачи и ровных дорог!)))
————————————————————————————————————————-

Схема электрооборудования ВАЗ-2108 1- блок-фара; 2- электродвигатели очистителей фар*; 3- выключатель подкапотной лампы; 4- звуковой сигнал; 5- электродвигатель вентилятора системы охлаждения двигателя; 6- датчик включения электродвигателя вентилятора; 7- генератор; 8- электромагнитный клапан включения омыва фар*; 9- электромагнитный клапан включения омыва заднего стекла*; 10- электромагнитный клапан включения омыва ветрового стекла; 11- свечи зажигания; 12- датчик-распределтель зажигания; 13- катушка зажигания; 14- выключатель света заднего хода; 15- датчик указателя температуры охлаждающей жидкости; 16- стартер; 17- аккумуляторная батарея; 18- датчик уровня тормозной жидкости; 19- коммутатор; 20- датчик верхней мертвой точки 1-го цилиндра; 21- колодка диагностики; 22- блок управления электромагнитным клапаном карбюратора; 23- реле включения стартера; 24- концевой выключатель карбюратора; 25- электромагнитный клапан карбюратора; 26- датчик контрольной лампы давления масла; 27- электродвигатель омывателя стекол; 28- электродвигатель вентилятора отопителя; 29- дополнительный резистор электродвигателя отопителя; 30- переключатель вентилятора отопителя; 31- электродвигатель очистителя ветрового стекла; 32- прикуриватель; 33- лампа подсветки рычагов отопителя; 34- штепсельная розетка для переносной лампы; 35- подкапотная лампа; 36- лампа освещения вещевого ящика; 37- монтажный блок; 38- выключатель освещения приборов; 39- выключатель контрольной лампы стояночного тормоза; 40- выключатель стоп-сигнала; 41- подрулевой переключатель; 42- выключатель наружного освещения; 43- выключатель аварийной сигнализации; 44- выключатель заднего противотуманного света; 45- предохранитель цепи противотуманного света; 46- выключатель обогрева заднего стекла; 47- боковые указатели поворота; 48- плафон; 49- разъем для подключения к плафону индивидуального освещения; 50- выключатели плафона на стойках дверей; 51- реле зажигания; 52- выключатель зажигания; 53- комбинация приборов; 54- выключатель контрольной лампы воздушной заслонки карбюратора; 55- задние фонари; 56- датчик указателя уровня и резерва топлива; 57- элемент обогрева заднего стекла; 58- электродвигатель очистителя заднего стекла; 59- фонари освещения номерного знака; Порядок нумерации штекеров в колодках : А — выключателя зажигания; Б — электродвигателя очистителя ветрового стекла. * — Устанавливается на части выпускаемых автомобилей.

Схема электрооборудования ВАЗ-21083 1- блок-фара; 2- электродвигатели очистителей фар; 3- противотуманные фары; 4- выключатель подкапотной лампы; 5- звуковой сигнал; 6- электродвигатель вентилятора системы охлаждения двигателя; 7- датчик включения электродвигателя вентилятора; 8- датчик износа колодок передних тормозов; 9- генератор; 10- электромагнитный клапан включения омыва фар; 11- электромагнитный клапан включения омыва заднего стекла; 12- электромагнитный клапан включения омыва ветрового стекла; 13- электродвигатель омывателя стекла; 14- датчик контрольной лампы давления масла; 15- датчик уровня масла; 16- датчик уровня омывающей жидкости; 17- датчик расхода топлива; 18- электромагнитный клапан карбюратора; 19- концевой выключатель карбюратора; 20- реле включения стартера; 21- свечи зажигания; 22- датчик-распределитель зажигания; 23- датчик скорости автомобиля; 24- блок управления электромагнитным клапаном карбюратора; 25- колодка диагностики; 26- катушка зажигания; 27- выключатель света заднего хода; 28- датчик указателя температуры охлаждающей жидкости; 29- стартер; 30- датчик верхней мертвой точки 1-го цилиндра; 31- коммутатор; 32- аккумуляторная батарея; 33- датчик уровня охлаждающей жидкости; 34- реле включения противотуманных фар; 35- датчик уровня тормозной жидкости; 36- монтажный блок; 37- штепсельная розетка для переносной лампы; 38- блок управления блокировкой замков дверей; 39- подкапотная лампа; 40- электродвигатель очистителя ветрового стекла; 41- лампа освещения вещевого ящика; 42- электродвигатель вентилятора отопителя; 43- дополнительный резистор электродвигателя отопителя; 44- переключатель вентилятора отопителя; 45- лампа подсветки отопителя; 46- моторедукторы электростеклоподъемников передних дверей; 47- моторедукторы блокировки замков дверей; 48- выключатель зажигания; 49- переключатель электростеклоподъемника правой двери; 50- переключатель электростеклоподъемника левой двери; 51- реле зажигания; 52- подрулевой переключатель; 53- маршрутный компьютер; 54- прикуриватель; 55- регулятор освещения приборов; 56- выключатель контрольной лампы стояночного тормоза; 57- выключатель стоп-сигнала; 58- контрольная лампа включения обогрева заднего стекла; 59- выключатель обогрева заднего стекла; 60- выключатель противотуманных фар; 61- контрольная лампа включения противотуманных фар; 62- контрольная лампа включения заднего противотуманного света; 63- выключатель заднего противотуманного света; 64- боковые указатели поворота; 65- выключатель плафона на стойках дверей; 66- предохранитель цепи противотуманного света; 67- выключатель наружнего освещения; 68- комбинация приборов; 69- выключатель контрольной лампы воздушной заслонки карбюратора; 70- выключатель аварийной сигнализации; 71- плафон; 72- разъем для подключения к плафону индивидуального освещения; 73- задние фонари; 74- фонарь освещения номерного знака; 75- электродвигатель очистителя заднего стекла; 76- элемент обогрева заднего стекла; 77- датчик указателя уровня и резерва топлива. Порядок нумерации штекеров в колодках : А — монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б — очистителей фар и заднего стекла; В — датчика скорости и расхода топлива и в датчике-распределителе зажигания; Г — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точк, соединенные с массой. На схеме показано подключение дополнительного оборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел ил система.

Схема электрооборудования ВАЗ-2115 1- блок-фары; 2- моторедукторы очистителей фар*; 3- противотуманные фары*; 4- датчик температуры окружающего воздуха; 5- звуковые сигналы; 6- выключатель лампы освещения моторного отсека; 7- электродвигатель вентилятора системы охлаждения двигателя; 8- генератор; 9- датчик сигнализатора недостаточного уровня масла; 10- датчик уровня омывающей жидкости; 11- датчик износа колодок передних тормозов; 12- наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13- насос омывателя ветрового стекла; 14- насос омывателя фар*; 15- наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; 16- датчик сигнализатора недостаточного давления масла; 17- лампа освещения моторного отсека; 18- наконечник провода для подключения к жгуту проводов системы управления двигателем; 19- моторедуктор очистителя ветрового стекла; 20- стартер; 21- колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; 22- датчик указателя температуры охлаждающей жидкости; 23- выключатель фонарей заднего хода; 24- датчик сигнализатора недостаточного уровня тормозной жидкости; 25- аккумуляторная батарея; 26- датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27- реле включения противотуманных фар; 28- монтажный блок; 29- выключатель стоп-сигнала; 30- штепсельная розетка для переносной лампы; 31- лампа подсветки шкалы гидрокорректора; 32- выключатель лампы сигнализатора включения стояночного тормоза;

www.drive2.ru

Схема проводки стоп сигналов ваз 2109

Привет всем!Вот решил выложить для вас схемы!Как говарится свой тайник все в одном месте!Думаю вам пригодится!И вам понравится!)
Удачи и ровных дорог!)))
————————————————————————————————————————-

Схема электрооборудования — проводки автомобиля Ваз 2109 с карбюраторным двигателем и низкой панели приборов (торпедой).

А — порядок условной нумерации штекеров в колодке выключателя зажигания Ваз 2109 электрооборудование.
Б — порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла Ваз 2109.

Картинка электросхемы Ваз 2109:

Таблица расшифровки электросхемы Ваз 2109:

Ниже представлены схемы электрических соединений стоп-сигналов в задних фонарях и стояночного тормоза (ручника) автомобилей ВАЗ 2108, 2109, 21099 как с низкой так и с высокой панелью приборов.

схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с низкой панелью) схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с высокой панелью)

Включение-выключение стоп-сигналов происходит при помощи выключателя, расположенного под педалью тормоза.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1995 г. в. в электрическую цепь лампы STOP и лампы уровня тормозной жидкости было встроено реле-прерыватель. При падении уровня тормозной жидкости в бачке лампы прерывисто мигали.

— Сигнальные лампы в щитке и на панели приборов

Табло STOP загорается при включении одного из сигнализаторов неисправностей без устранения которой запрещается дальнейшее движение (например, падение уровня в бачке с тормозной жидкостью).

Лампа — сигнализатор уровня тормозной жидкости. Загорается при падении уровня в бачке с тормозной жидкостью.

Лампа — сигнализатор стояночного тормоза (ручника) . Загорается при поднятии ручника.

Лампа неисправности сигналов торможения («стопов»). Загорается при перегорании лампочек в стоп-сигналах задних фонарей автомобиля или лампочек габаритного света.

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

l2rv.ru

Схемы 2108, 2109, 21099 — DRIVE2

Расположение реле и предохранителей, а также отличия монтажных блоков тут www.drive2.ru/b/538898/

Схема ВАЗ-2108, 2109 с низкой панелью приборов (ранние версии)
content-5.foto.my.mail.ru…hofer2107/1348/s-3867.jpg
Есть функция «парковочный свет» — включение левых или правых габаритов на стоянке.

Схема ВАЗ-2108, 2109, 21099 с низкой панелью (поздние версии)
content-21.foto.my.mail.r…hofer2107/1348/s-3815.jpg
Нет датчика износа тормозных колодок (раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках).

Годы производства 2108: 1984—2003 в России, 2003—2014 на Украине

ВАЗ-2108


Схема ВАЗ-2108, 2109, 21099 с высокой панелью комплектации люкс
content-25.foto.my.mail.r…hofer2107/1348/s-3811.jpg
Противотуманные фары, центральный замок, маршрутный компьютер и электростеклоподъёмники.

Схема ВАЗ-2108, 2109, 21099 с высокой панелью и евроблоком предохранителей 2114
content-21.foto.my.mail.r…hofer2107/1348/s-3812.jpg
Противотуманные фары, центральный замок, подогрев сидений и электростеклоподъёмники.

Схема ВАЗ-21099 с европанелью (выпуск с 1998г)
content-11.foto.my.mail.r…hofer2107/1348/s-3813.jpg

Годы производства 2109: 1987—2004 — в России, 2004—2011 — на Украине

ВАЗ-2109


Схемы систем управления двигателем
content-13.foto.my.mail.r…hofer2107/1348/s-3810.jpg
content-5.foto.my.mail.ru…hofer2107/1348/s-3816.jpg
content-21.foto.my.mail.r…hofer2107/1348/s-3814.jpg

Схема комбинации приборов для низкой панели
content.foto.my.mail.ru/m…hofer2107/1348/h-3901.jpg

Схемы комбинаций приборов для высокой панели
content-7.foto.my.mail.ru…hofer2107/1348/s-3899.jpg
content-4.foto.my.mail.ru…hofer2107/1348/s-3900.jpg

Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года
content.foto.my.mail.ru/m…hofer2107/1348/h-3928.jpg
Фароочистители включаются кнопкой, на месте реле — перемычка.

Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине

ВАЗ-21099


Схема Микропроцессорной системы зажигания с контроллером МС2713
content-1.foto.my.mail.ru…hofer2107/1348/s-4039.jpg

Схема Микропроцессорной системы зажигания с контроллером МС4004
content-17.foto.my.mail.r…hofer2107/1348/s-4038.jpg

Схема системы управления смесеобразованием с контроллером под капотом
content-10.foto.my.mail.r…hofer2107/1348/s-3906.jpg

Схема системы управления смесеобразованием с контроллером под сиденьем
content-7.foto.my.mail.ru…hofer2107/1348/s-3917.jpg
content-12.foto.my.mail.r…hofer2107/1348/s-4042.jpg

Изменения в электрооборудовании с роторным двигателем
content-10.foto.my.mail.r…hofer2107/1348/s-3929.jpg

Схема включения противотуманных фар с 2000 года на высокой панели
С 2000 г. в соответствии с правилом 48-01 ЕЭК ООН на части а/м ВАЗ изменена электрическая схема включения задних противотуманных фонарей. Добавлены реле задних противотуманных фонарей 2114-3747610, и выключатель задних противотуманных фонарей 21093-3710030-10 (как и обычный только без фиксации). Жгут панели приборов используется 21099-3724030

МЕГАБОНУСЫ

Переделываем включение задних туманок по последней схеме. То есть кнопка будет без фиксации: если включен свет фар или передние противотуманки, нажимаем и отпускаем кнопку задних противотуманок — они включаются. Выключаются при повторном нажатии на кнопку или автоматически при отключении фар. То есть мы никогда не забудем их выключить. Для высокой панели.
Нужно реле задних противотуманных фонарей 2114-3747610. Может выглядеть по-другому, оно применяется ещё на ВАЗ-2114, 2110, ГАЗ-3110… Желательно к нему найти разъём, можно просто обычные клеммы обмотать изолентой и повтыкать.


Из кнопки убираем перемычку

Переделываем подключение

Контакт 1 реле это постоянное питание. Можно подключить к зажиганию, например к жёлто-синему кнопки обогрева стекла, тогда задние туманки будут сидеть на предохранителе вентилятора отопителя.
Реле прикручиваем куда-нибудь, или приматываем изолентой к жгуту проводов.

www.drive2.ru

Лада 2109 «Старушка» › Бортжурнал › Ремонт стопов или «Не работают стоп-сигналы и плафон на 2109, что делать?»

Сразу скажу что запись создаю в бортовике чтоб помочь тем людям кто будет в дальнейшем спрашивать у гугла подобный вопрос))) Так как сегодня ломал над этим голову битых часа 3…

Итак, если у вас не работают внезапно стопы и по непонятною случайности плафон салонного света, то могу сказать вам прямо, это не случайность!))) Ведь всемогущий АвтоВАЗ умудрился бросить предохранитель стоп сигналов и плафона НА ОДИН ПРЕДОХРАНИТЕЛЬ! (F6) (Ровно как и предохранитель гудка и вентилятора обдува радиатора) У меня же проблема вышла интереснее, то-есть пропали стопы, а буквально днем ранее заметил что плафон в салоне перестал гореть, точнее не перестал гореть, а так как там стоит лампа со светодиодами, то просто стал еле-еле мерцать. Ну и фиг с ним, подумал я, на мак-драйве итак много света)) И вот сегодня обнаруживается сия досада… Первым делом полез в фонари, так как все знают что у зубил — это извечная проблема. И ХРЕН, все равно не работает, следующая мысль — лягушка… Полез под руль, корочу провода лягушки, и та же реакция… Тут то и начала кукушечка с темечка сползать! Далее путешествие по схеме проводки, в БП, под руль чтоб визуально проследить провода от лягушки, и все упирается в БП. Плохие мысли сами начинают в голову лезть, а ведь БП буквально недавно менялся. В печальке побрел домой к умному гуглу, и обнаружив что я не один искал сию комбинацию неработающих приборов, понял что напал на правильный след)) Далее получасовая вычитка всех сообщений по темам на форуме и вот он, долгожданный ответ!)) Быстро ключи с фонариком в руки и на улицу к машине… Поменяв предохранитель, попутно отметив гениальность логики, что на предохранителе на котором висят СТОПЫ и плафон, а нарисовано на схеме БП что? Правильно, плафон))) У меня все равно не заработали стопы, НО заработал плафон, далее, наполненный уверенности в своих действиях, я снова полез к лягушке, коротить провода, и о чудо, стопы начали моргать, следственно мне стали понятны причины поломки и пути их устранения.

Вот так вот господа Драйвовчане, надеюсь данный текст принесет еще кому то пользу, а мне предстоит завтра еще замена этой лягушки))

Всем драйв)

www.drive2.ru

Cхемы на инжекторный и карбюраторный ваз 2109

Часто бывает необходимо своими руками починить поломки в электрике вашего ваз 2109. Но чтобы знать что именно требуется позванивать и куда этот огромный пучочек проводов идет, вам потребуются схемы различных узлов проводки. Также вам необходимо приобрести или взять у друзей мультиметр.

Для того чтобы прозвонить любую цепь, вам потребуется взять схему на тот узел цепи который по вашему мнению вышел из строя и последовательно прозванивать каждый провод, поставив мультиметр в режим прозвонки .

Если говорить кратко, то прикладываем один щуп к началу провода и в конце провода прикладываем второй щуп, если провод не имеет не каких повреждений раздастса характерный звук.

Вот неплохое видео как прозвонить провода:

Содержание статьи

Электросхема на ваз 2109

Многим владельцам на ваз 2109 часто требуется полная схема электрики и схема проводки на ваз 2109 карбюратор перед глазами. Здесь вы можете найти полную электросхему на ваз 2109 размером 5000 на 2900 пикселей, то есть она огромная .

Полная версия схемы Загрузить схему

Числовые обозначения на схеме

1. Блок-фара.

2. Электродвигатели очистителей фар*.

3. Выключатель лампы под капотом.
4. Звуковой сигнал.5. Электродвигатель вентилятора системы охлаждения двигателя.6. Датчик включения электродвигателя вентилятора.
7. Генератор.8. Электромагнитный клапан включения омыва фар*.9. Электромагнитный клапан включения омыва заднего стекла*.
10. Электромагнитный клапан включения омывателя ветрового стекла.11. Свечи зажигания.12. Датчик-распределтель зажигания.
13. Катушка зажигания.14. Выключатель света заднего хода.15. Датчик указателя температуры охлаждающей жидкости.
16. Стартер.17. Аккумуляторная батарея.18. Датчик уровня тормозной жидкости.
19. Коммутатор.20. Датчик верхней мертвой точки 1-го цилиндра.21. Колодка диагностики.
22. Блок управления электромагнитным клапаном карбюратора.23. Реле включения стартера.24. Концевой выключатель карбюратора.
25. Электромагнитный клапан карбюратора.26. Датчик контрольной лампы давления масла.27. Электродвигатель омывателя стекол.
28. Электродвигатель вентилятора отопителя.29. Дополнительный резистор электродвигателя отопителя.30. Переключатель вентилятора отопителя.
31. Электродвигатель очистителя ветрового стекла.32. Прикуриватель.33. Лампа подсветки рычагов отопителя.
34. Штепсельная розетка для переносной лампы.35. Подкапотная лампа.36. Лампа освещения вещевого ящика.
37. Монтажный блок.38. Выключатель освещения приборов.39. Выключатель контрольной лампы стояночного тормоза.
40. Выключатель стоп-сигнала.41. Подрулевой переключатель.42. Выключатель наружного освещения.
43. Выключатель аварийной сигнализации.44. Выключатель заднего противотуманного света.45. Предохранитель цепи противотуманного света.
46. Выключатель обогрева заднего стекла.47. Боковые указатели поворота.48. Плафон.
49. Разъем для подключения к плафону индивидуального освещения.50. Выключатели плафона на стойках дверей.51. Реле зажигания.
52. Выключатель зажигания.53. Комбинация приборов.54. Выключатель контрольной лампы воздушной заслонки карбюратора.
55. Задние фонари.56. Датчик указателя уровня и резерва топлива.57. Элемент обогрева заднего стекла.
58. Электродвигатель очистителя заднего стекла.59. Фонари освещения номерного знака.

Порядок нумерации штекеров в колодках :

  • А – выключателя зажигания;
  • Б – электродвигателя очистителя ветрового стекла.

* – Устанавливается на части выпускаемых автомобилей.

Схема зажигания ваз 2109 карбюратор

Начало барахлить зажигание? Тогда рекомендую взять эту схему и вооружившись мультиметром прозвонить все элементы цепи.

Полная версия схемы Загрузить схему

Числовые обозначения на схеме зажигания
1. Аккумуляторная батарея.2. Генератор.3. Катушка зажигания.
4. Монтажный блок.5. Коммутатор.6. Замок зажигания.
7. Трамблёр.8. Свечи зажигания.

Схема предохранителей ваз 2109

Опять перегорел предохранитель? Потому, что зарядил в свой ваз 2109 мощный свет или поставил саб на который не рассчитана и проводка и блок предохранителей? Тогда эта схема предохранителей будет как раз кстати!

АмперНазначение
18Правая противотуманная фара
28Левая противотуманная фара
38Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омывателя фар
416Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
58Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло “STOP”
Указатели температуры охлаждающей жидкости и уровня топлива
68Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
78Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
816Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
98Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
108Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
118Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
1216Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
138Правая фара (дальний свет)
148Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
158Левая фара (ближний свет)
168Правая фара (ближний свет)
Реле
К1Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Схема подключения стеклоподъёмников на ваз 2109

Надоело поднимать стекла обычными “веслами”? Тогда поставьте уже электрические стеклоподъесники воспользовавшись схемой подключения электростеклоподъемников на ваз 2109.

Полная версия схемы Загрузить схему

Числовые обозначения на схеме

1. Монтажный блок.

2. Реле зажигания.

3. Замок зажигания.

4. Моторедуктор электростеклоподъемника правой двери.

5. Моторедуктор электростеклоподъемника левой двери.

6. Переключатель электростеклоподъемника правой двери.

7. Переключатель электростеклоподъемника левой двери.

К7. Реле питания электростеклоподъемников.

А. К выводу «30» генератора.

Б. К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя.

Схема генератора ваз 2109

Если у вас пропала зарядка, это чаще всего связано с выходом из строя генератора, и чаще всего это щетки генератора, но бывает что происходят обрывы обмотки и КЗ в схеме или же обрыв цепи. В так случае рекомендую ознакомиться с этой схемой генератора на ваз 2109.

Полная версия схемы Загрузить схему

Числовые обозначения на схеме
1. Генератор.2. Отрицательный вентиль.3. Дополнительный диод.
4. Положительный вентиль.5. Контрольная лампа разряда аккумуляторной батареи.6. Комбинация приборов.
7. Вольтметр.8. Монтажный блок.9. Дополнительные резисторы по 100 Ом., 2 Вт.
10. Реле зажигания.11. Выключатель зажигания.12. Аккумуляторная батарея.
13. Конденсатор.14. Обмотка ротора.15. Регулятор напряжения.

Схема поворотников на ваз 2109

Не мигают? Тогда пройдитесь по схеме мультиметром и выясните причину неисправности поворотников.

Полная версия схемы Загрузить схему

Числовые обозначения на схеме поворотников

1. Блок-фара.

2. Повторители указателей поворота.

3. Монтажный блок предохранителей.

4. Реле зажигания.

5. Замок зажигания.

6. Контрольные лампы на комбинации приборов.

7. Задние фонари.

8. Выключатель аварийной сигнализации.

9. Выключатель указателей поворотов.

К2. Реле указателей поворотов и аварийной сигнализации.

Схема дворников на ваз 2109

Если у вас перестали работать дворники или омыватель стекол, тогда рекомендую проверить все цепи и узлы схемы при помощи мультиметра и этой схемы.

Загрузить схему

Схема подключения замка зажигания на ваз 2109

Числовые обозначения на схеме

1. Реле зажигания

2. Штекерный разъем выключателя зажигания

3. Выключатель зажигания.

provaz2109.ru

Не работают стоп-сигналы на автомобиле ВАЗ 2108, 2109, 21099.

Не гореть могут как сразу две лампы стоп-сигналов (в обеих блок-фарах), так и одна (в одной блок-фаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.


Причины неисправности — не горят лампы стоп-сигналов на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

1. Проверяем предохранитель.

№6 для монтажного блока 17.3722, F3 для 2114.
Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

2. Окислились контакты в патронах ламп стоп сигналов.

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

3. Перегорели лампы стоп сигналов в блок-фаре.

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

4. Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары.

Несколько раз снимаем-надеваем колодку или зачищаем контакты на плате и в колодке.

5. Перегорели дорожки в плате блок-фары.

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

5. Неисправен датчик стоп-сигнала.

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрические цепи.

6. Неисправна электрическая цепь стоп сигналов.

Необходимо выявить окислившийся контакт, перегоревший проводок или перегоревшее соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов.

Плюс к стоп сигналам поступает с вывода 30 генератора на колодку Ш8 (крайняя левая в моторном отсеке, розовые провода) в монтажный блок. Далее через предохранитель (№6, F3) в блоке на колодку Ш4 внутри салона на белый провод, идущий на датчик стоп-сигналов. То есть на датчик ток подается через белый провод. Далее с датчика по красному проводу в колодку Ш2 (вторая справа внутри салона) и через монтажный блок на колодку Ш9 (большая поперечная в салоне) на красный провод идущий через весь салон на колодку задней левой, а потом и задней правой фары.

Минус — черные провода выходящие из колодок на блок-фары.

Проверить наличие тока в элементах цепи можно пр помощи контрольной лампы — подключая ее одним концом к выводам, а другим концом к массе. Либо подавая ток отдельным проводом с плюса АКБ  на элементы электрической цепи.

Подробнее про поиск «обрыва» в электрических цепях: «Как найти обрыв в электропроводке автомобиля».
Примечания и дополнения

— Найти неисправность проще всего по схеме: «Схема электрических соединений стоп-сигналов автомобилей ВАЗ 2108, 2109, 21099».

Еще пять статей по электрике автомобилей ВАЗ 2108, 2109, 21099

— Контрольная лампа разряда АКБ горит после пуска двигателя.

— Технические характеристики генераторов автомобилей ВАЗ 2108, 2109, 21099

— Проверка диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия его с двигателя)

— Проверка диодного моста автомобилей ВАЗ 2108, 2109, 21099 на снятом с двигателе генераторе.

— Аккумуляторные батареи автомобилей ВАЗ



twokarburators.ru

Лада 2109 (= ласточка =) › Бортжурнал › безотносительно 2 или сборка всего про электрику авто

Всякая электрика на ваз высокая панель

_______________________________________________________-
На последних моделях используется монтажный блок типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60
№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света задне

www.drive2.ru

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям.

В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.

2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.

3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.

4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.

5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.

6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря. Подробнее о проверке плат задних фонарей см. «Проверка плат задних фонарей автомобилей ВАЗ 2108. 2109, 21099».

Примечания и дополнения

— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.

— Аналогично расположены провода задних фонарей автомобилей ВАЗ 2113, 2114.

Еще пять статей на сайте по электрике автомобилей ВАЗ

— Порядок присоединения высоковольтных проводов к крышке трамблера автомобиля ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания на двигателях автомобилей ВАЗ

— Проверка статора генератора автомобилей ВАЗ 2108, 2109, 21099

— Установка момента зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт авто

— Провода задних фонарей автомобилей ВАЗ 2115

twokarburators.ru

Предохранители и реле ВАЗ 2109, 2108, 21099



Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя ветрового окна
К4Реле контроля исправности ламп
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения электро-обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F16Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения электро-обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F16Плавкие предохранители
F1-F20Запасные предохранители

Монтажный блок предохранителей 17.3722

№ реле/ предохранителяРасшифровка
1 (К6)Реле включения очистителей фар
2 (К1)Реле времени омывателя заднего стекла
3 (К2)Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)Реле стеклоочистителя
5Контактные перемычки на месте реле контроля исправности ламп
6 (К10)Реле включения обогрева заднего стекла
7Запасной предохранитель
8 (К5)Реле включения дальнего света фар
9 (К11)Реле включения ближнего света фар
10Предохранитель
11 (К9)Реле включения электродвигателя вентилятора системы охлаждения двигателя
12 (К8)Реле включения звукового сигнала

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителяРасшифровка
1 (8 A), F9 (7,5 A)Правая противотуманная фара
2 (8 A), F8 (7,5 A)Левая противотуманная фара
3 (8 A), F1 (10 A)Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A), F7 (30 A)Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A), F16 (15 A)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A), F3 (10 A)Задние фонари (лампы стоп-сигнала).

Плафон освещения салона

6 (8 A), F6 (30 A)Электростеклоподъемники передних дверей.

Реле включения электростеклоподъемников

7 (8 A), F10 (7,5 A)Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A), F5 (20 A)Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A), F10 (7,5 A)Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A), F11 (7.5 A)Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A), F2 (10 A)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A), F4 (20 A)Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A), F15 (7,5 A)Правая фара (дальний свет)
14 (8 A), F14 (7.5)Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A), F13 (7,5 A)Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителяРасшифровка
K1Реле времени омывателя заднего стекла
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя
К4Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5Реле включения дальнего света фар
К6Реле включения фаро-очистителей
К7Реле питания стеклоподъемников
К8Реле включения звукового сигнала
К9Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10Реле включения обогрева заднего стекла
К11Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителяРасшифровка
K1Реле включения очистителей фар
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле очистителя ветрового стекла
К4Реле контроля исправности ламп
К5Реле включения стеклоподъемников
К6Реле включения звуковых сигналов
К7Реле включения обогрева заднего стекла
К8Реле включения дальнего света фар
К9Реле включения ближнего света фар
F1-F20Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.




Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:

Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;

Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;

Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.


Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:

В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.




СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA
LADA KALINA
LADA KALINA 2
LADA LARGUS
LADA PRIORA
LADA VESTA
ВАЗ 2104, 2105
ВАЗ 2106
ВАЗ 2107, 21047
ВАЗ 2110, 2111, 2112
ВАЗ 2113, 2114, 2115
ВАЗ 2121, 21213, 21214

base-ex.com

Схема предохранителей на ваз 2109 карбюратор


А
Назначение
18Правая противотуманная фара
28Левая противотуманная фара
38Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
416Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
58Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «STOP»
Указатели температуры охлаждающей жидкости и уровня топлива
68Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
78Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
816Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
98Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
108Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
118Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
1216Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
138Правая фара (дальний свет)
148Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
158Левая фара (ближний свет)
168Правая фара (ближний свет)
Реле
К1Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

prokarbyrator.ru

Главный предохранитель ВАЗ 2109. Монтажный блок

Большинство электрических цепей защищены предохранителями. Электродвигатели электродвигателя (очистители лобового стекла, заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими биметаллическими предохранителями многоразового использования. Контур впрыска системы впрыска (двигатель 2111) защищен плавкой вставкой из провода с жилым уменьшенным сечением (1 мм2). Цепи заряда АКБ не защищены, зажигание (карбюраторные двигатели), запуск двигателя, цепь «Генератор — замок зажигания — монтажный блок».Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электрическое пространство и т. Д.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Блок предохранителей 2114-3722010-18

Реле / ​​предохранитель Расшифровка
К1.
К2.
К3. Реле стеклоочистителя
К4.
К5.
К6.
К7.
К8.
К9.
F1-F16. Предохранители флисовые

Блок предохранителей 2114-3722010-60

Реле / ​​предохранитель Расшифровка
К1. Реле с очистителями персонала
К2. Реле-прерыватель направления вращения и сигнализации
К3.
К4. Реле контрольных ламп стоп-сигналов и габаритных огней
К5. Реле переключения мощности
К6. Реле звукового сигнала поворота
К7. Реле включения электрообогрева заднего стекла
К8. Дальний свет Реле дальнего света
К9. Реле среднего света фар
F1-F16. Предохранители флисовые
F1-F20. Запасные предохранители

Монтажный блок предохранителей 17.3722

Реле / ​​предохранитель Расшифровка
1 (K6) Реле, включая очистители персонала
2 (К1)
3 (К2) Реле-прерыватель направления вращения и сигнализации
4 (K3) Реле стеклоочистителя
5 Контактные перемычки на месте управляющего реле
6 (К10)
7 Запасной предохранитель
8 (K5) Реле дальнего света дальнего света
9 (K11) Реле среднего света фар
10 Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей узла крепления на ВАЗ 2109, 2108, 21099

F1-F16 — Узел крепления 2114-3722010-60, 2114-3722010-18.

Цифры с 1 по 16 — Установочный блок старого образца 17.3722

Н предохранитель Расшифровка
1 (8 A), F9 (7,5 A) Правая противотуманная фара
2 (8 А), F8 (7,5 А) Левая противотуманная фара
3 (8 А), F1 (10 А) Очистители фар (на момент включения).

Реле очистителей фар (контакты).Аптека Омок Аптека Клапан

4 (16 А), F7 (30 А) Очистители фар (рабочий режим).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печи

Электродвигатель омывателя стекла.

Мотор очистителя заднего стекла.

Реле времени заднего слоя.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения значка

5 (8 а), F16 (15 А) Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота.

Фонари задние (фонари заднего хода).

Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя).Контрольная лампа уровня тормозной жидкости.

Лампа проверки давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Фонарь световой Табло «Стоп».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 А), F3 (10 А) Задние фонари (стоп-сигналы).

Планшет для салонного освещения

6 (8 А), F6 (30 А) Электростеклоподъемники передних дверей.

Включение стеклоподъемников

7 (8 A), F10 (7,5 A) Подсветка знаков ссуды. Подкаст лампа.

Приборы осветительные лампы.

Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 А), F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и его реле переключения (контакты).

Звуковой сигнал и реле его включения

9 (8 А), F10 (7.5 А) Фара левая (габаритный свет).

Фонарь задний левый (габаритный свет)

10 (8 А), F11 (7,5 А) Фара правая (габаритная).

Фонарь задний правый (габаритный свет)

11 (8 A), F2 (10 A) Указатели поворота и метка сигнального реле (в режиме сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 А), F4 (20 А) Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.Розетка для переносной лампы. Сигарета

13 (8 A), F15 (7,5 A) Передняя правая фара (Far Light)
14 (8 А), F14 (7,5) Левая фара (Far Light).

Контрольная лампа включения дальнего света

15 (8 А), F13 (7,5 А) Левая фара (средний свет)
16 (8 А), F12 (7,5 А) Передняя правая фара (средний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении наконечника провода — номер контактной площадки, а внутренняя цифра — условный номер вилки)

Реле / ​​предохранитель Расшифровка
К1. Реле времени владельца заднего стекла
К2. Реле-прерыватель направления вращения и сигнализации
К3. Реле стеклоочистителя
К4. Реле контрольных ламп (внутри контактных перемычек, которые устанавливаются вместо реле)
К5. Дальний свет Реле дальнего света
К6. Фаро-очистители включение
К7. Реле электрического стеклоподъемника
К8. Реле звукового сигнала
К9. Реле мощности вентилятора вентилятора охлаждения двигателя
K10 Заднее включение обогрева заднего стекла
К11. Реле среднего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​предохранитель Расшифровка
К1. Реле с очистителями персонала
К2. Реле-прерыватель направления вращения и сигнализации
К3. Реле очистителя лобового стекла
К4. Реле контрольных ламп
К5. Реле переключения мощности
К6. Реле звукового сигнала поворота
К7. Заднее включение обогрева заднего стекла
К8. Дальний свет Реле дальнего света
К9. Реле среднего света фар
F1-F20. Предохранители флисовые

Условная нумерация штекеров в колодках узла крепления ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка соединения с задним жгутом проводов;

Ш2-ш5 — колодки соединения с жгутом проводов панели приборов.

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока.Блок представляет собой разъемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах.

Таким образом, на моделях карбюраторов блочная компоновка представлена ​​в модификациях типа 17.3722. Имеет в своем составе круглые предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применена новая комплектация силового агрегата ВАЗ 709. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря их конструкции ножа плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

  • в подключении вентилятора охлаждения радиатора;
  • маркировка разъема реле и предохранителей;
  • отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 применяется на оборудовании.

  • года выпуска ВАЗ 2109;
  • Тип двигателя
  • ;
  • тип панели приборов;
  • Конфигурация опций
  • .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов. Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта. Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками.Провода имеют четкий акцент на цвете:

  • желтый — габариты;
  • красный — стоп-сигнал;
  • синий — реверс;
  • оранжево-черный — туман.

Осталось только выбрать желаемый цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам.Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшей из строя машины. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса. Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами.Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько к нему тянутся провода. При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов.После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

  • нарушение в доске;
  • неисправен предохранитель;
  • связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратном порядке.Независимо от того, какая электрическая схема используется в автомобиле, блоки устанавливаются одинаково.

Характерная неисправность блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки. Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме.Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля.При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема — это разводка внутри блока. Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099.Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также прилагаем подробную схему предохранителей в монтажный блок.


Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель

Ампер

Что отвечает:

Противотуманные фары правые

Противотуманные фары слева

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворот
Задний фонарь
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Check»
Открытие дверей

Освещение салона
Фонари задние

Электрические стеклоподъемники

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Звуковой сигнал

Фонарь задний правый, газ

Избегание

Нагревательный элемент обогрева заднего стекла
Включение обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Сигарета

Фара правая

Фара левая

Ближний свет, левая фара

Средний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Воздушная заслонка карбюратора
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Проверка»
Открытие дверей

Тормоза задние
Освещение салона

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Вентилятор радиатора

Габрит задний левый

Габрит задний правый

Аварийный сигнал

Сигарета
Обогрев заднего стекла

Фары дальнего света правые

Дальний свет, левая фара

Ближний свет, левая фара

Средний свет правой фары

Всем привет, сегодня хочу рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простолюдинке всего девять.Если вы попали на девятку, любую или элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. А точнее предохранитель, возможно, он сгорел, и его надо заменить. Напоминаем, что при замене предохранителя на новый я всегда должен следить за ампережом.

Блок предохранителей на девятке находится под капотом с левой стороны, а точнее от водителя, чтобы добраться до него как вы уже поняли нужно капот открывать. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.
Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот смотрим уже предохранители.

Установочный блок старого образца 17.3722


Расшифровка предохранителей ВАЗ 2109 (Установочный блок старого образца)

F1 10A Запасной предохранитель
F2 10A Указатели поворота, прерыватель аварийной сигнализации (во избежание), контрольный свет Авария
F3 10A Задние стоп-сигналы, подсветка салона Paul
F4 20A Нагревательный элемент заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20A звуковой сигнал (Claxon), выключатель Classone
F6 30A Резервный предохранитель
F7 30A Электродвигатель вентилятора печи, верхний электрический привод лобового стекла, выходное реле электровентилятора радиатора, реле обогрева заднего ветра, лампа обогрева заднего стекла, свет бардачки
F8 7 , 5A Резервный предохранитель
F9 7,5A Резервный предохранитель
F10 7,5A Левая габаритная фара
F11 7,5A Правая габаритная фара
F12 7,5A Правая фара
F13 7,5A Левая фара
F14 7,5A Левая фара дальнего света, Фара дальнего света
F15 Фара правая
F16 15A Указатели поворотников и прерыватель цепи (в режиме индикации указателей поворота), контрольная лампа поворотников, задних фонарей, выключения электродвигателя и включение лобового стекла, лампа проверки давления масла, ручной стоп-сигнал, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

1- Рабочие элементы очистки передней оптики

2- Омыватель заднего стекла работоспособность двигателя

3- Защита от поломки ламп поворотных сигналов и световой сигнализации

4- Защита лобового стекла от мотора лобового стекла

5- Позволяет определить производительность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы для дальнего света

9- Лампы средней фары

11- Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа Класона

Блок предохранителей нового образца ВАЗ 2109


1. 8A Резервный предохранитель
2. 8A Резервный предохранитель
3. 8A Резервный предохранитель
4. Реле вентилятора радиатора с обмоткой 16A, электрическая цепь переключателя и электродвигатель печи
5. Переключатель цепи переключателя 3A в режиме поворотной стрелки, поворотные сигналы, поворотные выключатель сигнала, контрольная лампа указателя поворота, контрольная лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийное масло датчик давления, лампа выхода тормоза, выключатель гидравлического тормоза, выключатель стояночного тормоза
6.8A Лампы стоп-сигнала, Подсветка салона Paul
7. НОМЕРА ОСВЕЩЕНИЯ 8A, ВКЛЮЧАЯ ЛАМПА УСТАНОВКИ ПРИВОДА, СВЕТ, СВЕТОДИОДНЫЙ ОБОГРЕВАТЕЛЬ И СИГОРНЫЙ СВЕТ, BARDACH CLOFFF, выключатель и лампа подсветки приборной панели
8. 16A Claxon, Claxon Switch, вентилятор радиатора электрический мотор
9. 8А фонарь левый габарит, задний левый габарит
10. 8А фонарь правый, фонарь правый задний габарит, противотуманный выключатель, противотуманный контрольный фонарь
11. 8А Переключатель и указатели поворота, указатели поворота Указательные лампы, контрольная лампа в режиме избегания
12.16A Прикуриватель, гнездо для крепления лампы
13. 8A Дальний свет правой фары
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Средний свет правой фары
16. 8A Средний свет левой фары

Расшифровка реле в блоке предохранителей нового образца ВАЗ 2109

К1. Без него не заработает двигатель омывателя заднего стекла
К2. Ответственный за работу указателей поворота и световой сигнализации
К3. Обеспечивает работу стеклоочистителя
K4. Защищает фары Стоп-сигналы и габариты автомобиля
К5. Обеспечивает работу длинномерных фонарей
К6. Гарантирует работу омывателя оптики
К7. Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле
К8. Звуковой сигнал или просто щелчок по
K9. Защищает от высокого напряжения вентилятор охлаждения двигателя
К11. Отвечает за работу устройства обогрева заднего стекла
K12 Обеспечивает лампы ближнего света

Ну мы все рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле практически всегда присутствует на корпусе или на крышке. монтажный блок, поэтому думаю разобраться в этом вопросе не составит труда. До сих пор.

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных автомобилей семейства Самара 2 (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старого и нового образца.Эти устройства еще называют монтажными блоками. Они — сердце электромобиля, потому что имеют реле включения слаботочных цепей. С помощью монтажного блока также управляются реле сильноточной и дополнительных цепей — стартера, противотуманной фары, подогрева сидений и других. Расположение обоих блоков одинаковое, разница в мелких, разных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащищенности, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише пространства помпы, куда часто попадает дождевая вода или промывочная жидкость. В новом монтажном блоке нет омывателей заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие — предохранители другого типа, более устойчивые к сырости в новой блочной модели сборки.Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели. Если по какой-то причине вы не можете прочитать текст на крышке, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и блок-схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

  • окисление контактов;
  • цепь из-за грязи.

Вода, находящаяся внутри корпуса монтажного блока, смешивается с пылью и образует грязь, которая распространяется по нижней или верхней части печатной платы.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому просто установить причину нужно только после демонтажа и вскрытия блока.

Необходимо снять и проверить смонтированный блок, если наблюдаются следующие неисправности:

  • или произвольное включение / выключение / режим переключения;
  • проблемы с радио;
  • периодически пропадающее зажигание;
  • нечеткая работа дворников или мойщиков;
  • срабатывание нечеткого звукового сигнала;
  • некорректная или нечеткая работа указателей поворота.

Видео — возникновение короткого замыкания

Как снять и установить навесной блок предохранителей ваз

Основные процедуры снятия монтажного блока у любой модели одинаковы. Чтобы снять монтажный блок, сделайте следующее:

  • Снимите вспомогательную клемму аккумуляторной батареи.
  • Открутите две гайки по бокам блока (он находится на водительской стороне в пространстве лобового стекла вверху).
  • Поднимите блок насколько возможно и вытащите все разъемы ниже.
  • Устанавливаем в обратном порядке. Сначала вставляем все разъемы, затем накручиваем гайки.

Как разобрать и собрать

Перед тем, как разобрать монтажный блок, распечатайте фото или установку предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне крышка не всегда помогает.

  • Снимите крышку. Для этого на старом блоке блока снимите по одной защелке с каждой стороны, на новой модели снимите по две защелки с каждого блока.
  • Вытащить все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытащить предохранители, он находится рядом с реле указателя ротора.
  • После этого откручиваем винты, соединяющие обе половины корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое дно. Но бывает наоборот, потому что блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса.Если разделение не работает, убедитесь, что вы открутили все винты, и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно сожмите их, чтобы они соединились. Если не получается подключить половину корпуса, разберите их и убедитесь, что печатная плата находится на месте, затем повторите сборку.Затем закрепите половинки туловища самозатяжками.

Как отремонтировать

Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, смочите ее жидкостью для снятия лака и кисточками. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите дорожку спиртом и просушите воздух. Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.

Если вы обнаружили грязь или окисление, замените их.Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность того, что часть контактов не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатная плата не справляется, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего блока, для чего вы сравните каталожный номер вашего блока и того, для которого предназначена плата.

Пикап монтажные блоки автомобилей ВАЗ. Монтажный блок где стоит предохранитель на печку ВАЗ 2109

Всем привет, сегодня хочу рассмотреть блок предохранителей старого и нового образца на машине ВАЗ 2109 в простолюдинке всего девятку. Если вы попали на девятку, любую или элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. А точнее предохранитель, возможно, он сгорел, и его надо заменить. Напоминаем, что при замене предохранителя на новый я всегда должен следить за ампережом.

Блок предохранителей на девятке находится под капотом с левой стороны, а точнее от водителя, чтобы добраться до него как вы уже поняли нужно капот открывать. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.
Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60.Вот смотрим уже предохранители.

Установочный блок старого образца 17.3722


Расшифровка предохранителей ВАЗ 2109 (Установочный блок старого образца)

F1 10A Запасной предохранитель
F2 10A Указатели поворота, прерыватель аварийной сигнализации (во избежание), контрольный свет Авария
F3 10A Задние стоп-сигналы, подсветка салона Paul
F4 20A Нагревательный элемент заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20A Beep (Claxon), Classone Switch
F6 30A Запасной предохранитель
F7 30A Электродвигатель вентилятора печей, омыватель лобового стекла электродвигателя, Реле включения электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева на заднем стекле, лампа освещения Бардачка
F8 7,5A Резервный предохранитель
F9 7,5A Резервный предохранитель
F10 7,5A Левая габаритная фара
F11 7,5A Правая габаритная фара
F12 7,5A Правая фара
F13 7,5A Левая фара
F14 7,5A Левая фара Дальний свет, дальний свет Инспекционная лампа
F15 Правая фара
F16 15A Указатели поворотников и выключатель-прерыватель (в режиме индикации указателей поворота), контрольная лампа указателей поворота, задняя фонари заднего хода, моторное и моторное стекло, выходное реле, лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

1- Рабочие элементы очистки передней оптики

2- Омыватель заднего стекла работоспособность двигателя

3- Защита от поломки ламп поворотных сигналов и световой сигнализации

4- Защита лобового стекла от мотора лобового стекла

5- Позволяет определить производительность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы для дальнего света

9- Лампы средней фары

11- Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа Класона

Блок предохранителей нового образца ВАЗ 2109


1. 8A Резервный предохранитель
2. 8A Резервный предохранитель
3. 8A Резервный предохранитель
4. Реле вентилятора радиатора с обмоткой 16A, электрическая цепь переключателя и электродвигатель печи
5. Переключатель цепи переключателя 3A в режиме поворотной стрелки, поворотные сигналы, поворотные выключатель сигнала, контрольная лампа указателя поворота, контрольная лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийный масляный датчик давления, выходная лампа тормоза, выключатель гидравлического привода тормозной системы, выключатель ручного тормоза
6.8A Лампы стоп-сигнала, Подсветка салона Paul
7. НОМЕРА ОСВЕЩЕНИЯ 8A, ВКЛЮЧАЯ ЛАМПА УСТАНОВКИ ПРИВОДА, СВЕТ, СВЕТОДИОДНЫЙ ОБОГРЕВАТЕЛЬ И СИГОРНЫЙ СВЕТ, BARDACH CLOFFF, выключатель и лампа подсветки приборной панели
8. 16A Claxon, Claxon Switch, вентилятор радиатора электрический мотор
9. 8А фонарь левый габарит, задний левый габарит
10. 8А фонарь правый, фонарь правый задний габарит, противотуманный выключатель, противотуманный контрольный фонарь
11. 8А Переключатель и указатели поворота, указатели поворота Указательные лампы, контрольная лампа в режиме избегания
12.16A Прикуриватель, гнездо для крепления лампы
13. 8A Дальний свет правой фары
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Средний свет правой фары
16. 8A Средний свет левой фары

Расшифровка реле в блоке предохранителей нового образца ВАЗ 2109

К1. Без него не заработает двигатель омывателя заднего стекла
К2. Ответственный за работу указателей поворота и световой сигнализации
К3. Обеспечивает работу стеклоочистителя
K4. Защищает фары Стоп-сигналы и габариты автомобиля
К5. Обеспечивает работу длинномерных фонарей
К6. Гарантирует работу омывателя оптики
К7. Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле
К8. Звуковой сигнал или просто щелчок по
K9. Защищает от высокого напряжения вентилятор охлаждения двигателя
К11. Отвечает за работу устройства обогрева заднего стекла
K12 Обеспечивает лампы ближнего света

Ну мы все рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле практически всегда присутствует на корпусе или на крышке. монтажный блок, поэтому думаю разобраться в этом вопросе не составит труда. До сих пор.

Блок предохранителей ВАЗ 2109 стоит с левой стороны автомобиля, под капотом, перед лобовым стеклом.Добраться до него очень просто. Достаточно снять с него крышку и блок предохранителей и реле откроется.

В блоке предохранителей 2109 установлены предохранители, рассчитанные на различные токи и работающие для защиты различных частей электрооборудования автомобиля. При превышении допустимых параметров на конкретном участке автомобильной сети сгорает предохранитель, тем самым обесточивая поврежденный участок, а можно сказать, спасает машину от более неприятных ситуаций, даже от пожара.

Однако не забывайте, что перед заменой перегоревшего предохранителя в блоке предохранителей ВАЗ 23109 нужно сначала узнать, по какой причине он сгорел, устранить эту неисправность и только потом ставить новый предохранитель.Если сразу установить новый предохранитель, не выясняя причин, то в лучшем случае новый «предваряющий» сгорит, а в худшем — устроим пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте осторожны при установке новых предохранителей, иначе при несоблюдении «амперожа» выйдет из строя электрооборудование автомобиля.

Монтажный блок На ВАЗ 2109 устанавливалось несколько видов. Расположение и типы предохранителей на них были разными.Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-372,2010-18 уже имели предохранители ножевого типа и расположение на платах предохранителей отличалось.

Каждая плавильная вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым продолжая зону поиска неисправности.

Номер предохранителя * Защищенные цепочки электронной почты
1 (8a) F9 (7,5A) Фара противотуманная правая
2 (8a) F8 (7,5A) Левая противотуманная фара
3 (8a) F1 (10A) Очистители фар (на момент включения).Реле включения очистителей фар (контакты). Аптека Omock Pharmacy Valve
4 (16a) F7 (30A) Очистители фар (рабочий режим). Реле включения очистителей фар (обмотка). Электродвигатель стеклоомывателя. Мотор-редуктор силовой агрегат. Реле времени заднего слоя. Клапаны включения омывателя ветровых и задних стекол. Реле (обмотка) включения двигателя вентилятора охлаждения электродвигателя вентилятора. Реле (обмотка) включения плиты заднего стекла. Контрольная лампа обогрева заднего стекла.Лампа освещения значка
5 (8A) F16 (15A) Указатели поворота и триггер указателей поворота и аварийная ситуация (в режиме индикации поворота). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода). Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа стояночного тормоза. Светильник Табо «Стоп». Указатели температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8a) F3 (10A) Фонари задние (стоп-сигналы).Освещение палафона
6 (8a) F6 (30A) Электростеклоподъемники передних дверей. Включение стеклоподъемников
7 (8a) F10 (7,5A) Светильники для знаков кредита. Подкаст лампа. Световые приборы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16a) F5 (20A) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения.
9 (8A) F10 (7,5A) Левая фара (общий свет). Фонарь задний левый (габаритный свет)
10 (8a) F11 (7,5A) Фара правая (общий свет). Фонарь задний правый (габаритный свет)
11 (8a) F2 (10A) Указатели поворота и метка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16a) F4 (20A) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла.Розетка для переносной лампы. Сигарета
13 (8a) F15 (7,5A) Фара правая (Far Light)
14 (8a) F14 (7,5A) Левая фара (Дальний свет). Контрольная лампа в комплекте фары Highlands
15 (8a) F13 (7,5A) Левая фара (средний свет)
16 (8a) F12 (7,5A) Фара правая (средний свет)
* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722

Говоря о блоке предохранителей ВАЗ 2109, нельзя не упомянуть реле, которые также устанавливаются в автомобильный монтажный блок.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099.Также примените подробную схему предохранителей в монтажном блоке.


Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель

Ампер

Что отвечает:

Противотуманные фары правые

Противотуманные фары слева

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворот
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Check»
Открытие дверей

Освещение салона
Фонари задние

Электрические стеклоподъемники

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Звуковой сигнал

Фонарь задний правый, газ

Избегание

Нагревательный элемент обогрева заднего стекла
Включение обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Сигарета

Фара правая

Фара левая

Ближний свет, левая фара

Средний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Воздушная заслонка карбюратора
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Проверка»
Открытие дверей

Тормоза задние
Освещение салона

Государственный номер
Подкаст лампа
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Вентилятор радиатора

Габрит задний левый

Габрит задний правый

Аварийный сигнал

Сигарета
Обогрев заднего стекла

Фары дальнего света правые

Дальний свет, левая фара

Ближний свет, левая фара

Средний свет правой фары

Автомобиль представляет собой сложный механизм, с множеством различных узлов, деталей и электрических цепей, читайте в статье -.Для защиты последних (в основном от перегрузки и короткого замыкания) предусмотрены предохранители, которые в ВАЗ 2109 по большей части объединены в один блок — установка, он же блок предохранителей.

Что нужно знать о блоке предохранителей 2109?

  1. На ВАЗ 2109 под капотом машины находится блок предохранителей: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить два варианта монтажного блока «Девятка»: старый, тип 17.3722, и новые, 2114-3722010-60 / 2114-3722010-18 (устанавливаются на автомобили ВАЗ с 1998 года). Их отличие — различное обозначение реле, разъемов и предохранителей; Разная оценка последнего, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора системы охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей представляют собой порядковые номера последнего, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них.Например, предохранитель с обозначением F3 в новом монтажном блоке (предохранитель соответствовал цифре 6) отвечает за освещение кабины и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель номер 3) — за Faromusers и Faroocomitters, а также T d.

Блок-схема предохранителей ВАЗ 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения фартокомитеров;
  2. (К1) Реле времени омывателя заднего стекла;
  3. (К2) Отключение индикаторов вращения и аварийной сигнализации;
  4. (К3) реле переключателя;
  5. перемычки контактные на месте реле контроля ограничения;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения танцевального света;
  9. (K11) ОТНОСИТЕЛЬНО НАДЕЖНЫХ БУМАЖНЫХ ФОНАРОВ;
  10. Предохранитель
  11. ;
  12. (К9) включение электродвигателя вентилятора охлаждения двигателя;
  13. (К8) переключатель реле звукового сигнала;

Монтажный блок 2114-3722010-60.

Схема соединений узла крепления 2114-3722010-60.

  • внешняя цифра в обозначении вилки — это количество колодок, а внутренняя — условный номер вилки.
  • поплавковые предохранители F1-F16.
  • Средний свет Реле фар K9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения заднего стекла К7.
  • реле включения очистителей фар К1.
  • включение сюжета на К5.
  • реле контроля исправности ламп К4.
  • Выключатель очистителя лобового стекла K3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного узла 17.3722.

  • выключатель поворотов и сигнализаторов К2;
  • пловцов переключатель К3;
  • реле электрических стеклоподъемников (не установлено) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени заднего стекла С1;
  • включение вентилятора охлаждения электродвигателя, вентилятора системы вентилятора К9;
  • реле включения Faroocious C6;
  • реле включения обогрева заднего стекла К10;
  • включение звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • средний свет Реле фар К11;
  • внешняя цифра в обозначении вилки — количество колодок, а внутренняя — условный номер вилки;

Возможные неисправности предохранителей ВАЗ 2109 и способы их устранения.

1. Поломка предохранителя (одного или нескольких).

Это наиболее частая поломка монтажного блока. Устранить его просто: купить новый соответствующий предохранитель с желаемой силой тока и установить на место старого. Но не забудьте выяснить причины выхода последнего. В противном случае проблема может повториться.

2. Окисление контактов платы с текущими дорожками.

Еще одна довольно частая проблема, из-за лучшего расположения блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она здесь является источником проблем, которые можно решить двумя способами: первый — это покупка нового монтажного блока и установка его на место, имеющееся, а второй — просто очистка оксидных контактов. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подходить ответственно, а все действия — предельно аккуратно и аккуратно.

Итак, отключите все имеющиеся в блоке реле и предохранители, снимите плату, почистите с помощью обычного растворителя (здесь важно — чтобы не повредить круг микросхем, придется поработать паяльником. ), и верните все на место в обратном порядке.

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Установочный блок старого образца (самый единичный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо. У них 11 релюсов и 16 предохранителей.Разъем S11 находится сбоку, а контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке размеров.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Фарукомитерс: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Фарукомитера К6.Если включить омыватель лобового стекла, то реле включилось, а если фары включены, то на моторы ш7 / 3 подавали плюс.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце питание обмотки возбуждения генератора (ш7 / 9) подавалось через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно течет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени стеклоомывателя заднего стекла

K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — Реле болевого света
K6 — Реле очистителей фазовых ламп
K7 — реле питания электрические стеклоподъемники
K8 — Реле включения звука
K9 — СВЯЗЬ С РЕЖИМОМ ИГРЫ ВЕНТИЛЯТОР ДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМА
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) Правый противотуман свет, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16A) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание разгрузочной коробки
5 (8А) указателей поворота и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода). Мотор и включение переключателя очистки лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрева сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа. Фонарик для освещения приборов.Лампа постоянного наружного освещения.
8 (16А) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Токовый сигнал и включение
9 (8А) Фара левая (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Расположен предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле очистителей фар, или вентилятора), количеством предохранителей на блоке размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 — Реле Фаруциллара
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеров: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Генератор зарядка: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключается напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки панели приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. От него на реле фартуров и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: K1 — реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому sh3 / 16 (плюс от кнопки) пошел прямо на sh7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что были рядом) стали использовать ш6 / 1, подключили к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. В основном это автомобили с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели хода экскаватора и сигнализации
K3 — Реле очистителя ветрового стекла
K4 — Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения электрических стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего датчика
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фонарей. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Свет багажника
F4 (20А) Прикуриватель. Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30A) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электрических стеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла.Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Лампа непрерывного включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Повторное замораживание индикаторов поворота и аварийной сигнализации (в режиме индикаторов поворота). Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода).Мотор и переключающее реле очистителя лобового стекла. (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (обмотка). Заказчик сигнализации Anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, переключателе и индикаторе обогрева заднего ветра
F17-F20 Запасные предохранители

Пикап монтажные блоки автомобилей ВАЗ. Монтажный блок Блок предохранителей ВАЗ 2109 Форсунка Расшифровка

Где блок предохранителей схемы карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрывается крышкой.Также нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который находится уже в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


Изобретение работы то же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на щиток приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочайников. В машинах старого образца эта цепь отсутствовала. В некоторых машинах переводился в подушку (индикатор спускового крючка).

Схема монтажного блока (изображение 1), который находится под капотом, находится на крышке изнутри.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электриков, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если оно есть) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей-форсунок ВАЗ 21099 (без карбюратора), то тут идентичная схема подключения. Единственное исключение — некоторые цепочки не закроются, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного узла.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если указанный диапазон превышен — его внутренняя часть просто плетется, а электрическая цепь разрывается, препятствуя разводке (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения по текущей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перегружен.Если ставить с большим номиналом, при превышении допустимого значения произойдет разводка электропроводки. Поэтому это так неприемлемо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасным. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — тоже самое, но там внутри салона поставлены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электролифты стекол. Там максимальная сила тока может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.

Как заменить предохранители? Для этого вам потребуется:

  • выключить мотор;
  • снимаем минусовую клемму с аккумуляторной батареи. Желательно подождать несколько минут для устранения остаточного напряжения;
  • снимаем крышку предохранителя 2109;
  • с помощью мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставил новый предохранитель;
  • подать напряжение на цепь и убедиться, что не произошло повторной перегрузки.

Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих, а тем более заменяя их на сторонние проводники. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечные монеты (это можно сделать на «девятке» старого образца). Поступая так, вы должны понимать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить исправность электрической цепи?

Для проверки работоспособности блока ВАЗ 2109 достаточно выполнить трансверсию каждой из цепей мультиметром.

В моторных вариациях карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще заменить весь блок. Новый образец подходит, да еще от 2114 — б.у. там идентичные.

Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:

  • если не работает схема питания печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, разносящего внутрь салона теплый воздух;
  • замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
  • для омывателей, патрона переносного фонаря и щеток заднего стекла соответствует реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителя, которая находится с левой стороны руля (в автомобиле).

Это неисправности, с которыми чаще всего приходится сталкиваться водителям.

Запомните, с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать при необходимости своевременно их восстанавливать.

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Монтажный блок Старый образец (самый единственный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку, а контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке размеров.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Фарукомитерс: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Фарукомитера К6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце питание обмотки возбуждения генератора (ш7 / 9) подавалось через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно течет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени омывателя заднего стекла

K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — реле переключения дальнего света Far
K6 — реле Phamp Purifiers
K7 — power реле стеклоподъемников
K8 — Реле включения звука
K9 — включение питания вентилятора мотора охлаждения двигателя мощности вентилятора
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) правый противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16A) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание разгрузочной коробки
5 (8А) указателей поворота и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода). Матредуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрев сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа.Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16А) Вентилятор охлаждения мотора и реле питания (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Располагается предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле очистителей фар, или вентилятора), количеством предохранителей на блоке размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 — Реле Фаруциллара
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеров: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Генератор зарядка: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключается напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки панели приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. От него на реле фартуров и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: K1 — реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому sh3 / 16 (плюс от кнопки) пошел прямо на sh7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что были рядом) стали использовать ш6 / 1, подключили к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. В основном это автомобили с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели хода экскаватора и сигнализации
K3 — Реле очистителя ветрового стекла
K4 — Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения электрических стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего датчика
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фонарей. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Свет багажника
F4 (20А) Прикуриватель. Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30A) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электрических стеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла.Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Лампа непрерывного включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Повторное замораживание индикаторов поворота и аварийной сигнализации (в режиме индикаторов поворота). Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода).Мотор и переключающее реле очистителя лобового стекла. Выключатель возбуждения генератора (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (обмотка). Заказчик сигнализации Anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, переключателе и индикаторе обогрева заднего ветра
F17-F20 Запасные предохранители

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока. Блок представляет собой разъемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах.

Таким образом, на моделях карбюраторов блочная компоновка представлена ​​в модификациях типа 17.3722. Имеет круглые плавкие предохранители из нетканого материала, которые часто выходят из строя и требуют замены.

В моделях S. Инжекторный Двигатель Применено новое оборудование для силового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря их конструкции ножа плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

  • в подключении вентилятора охлаждения радиатора;
  • маркировка разъема реле и предохранителей;
  • отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 применяется на оборудовании.

  • года выпуска ВАЗ 2109;
  • Тип двигателя
  • ;
  • тип панели приборов;
  • Конфигурация опций
  • .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов. Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта. Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками.Провода имеют четкий акцент на цвете:

  • желтый — габариты;
  • красный — стоп-сигнал;
  • синий — реверс;
  • оранжево-черный — туман.

Осталось только выбрать желаемый цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам.Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшей из строя машины. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса. Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами.Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько к нему тянутся провода. При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов.После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

  • нарушение в доске;
  • неисправен предохранитель;
  • связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратном порядке.Независимо от типа используемой в электросхеме автомобиля Блоки устанавливаются одинаково.

Характерная неисправность блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки. Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме.Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля.При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема — это разводка внутри блока. Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей.На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей. Ниже представлена ​​принципиальная схема крепления агрегата ВАЗ 2109 тип 17.3722.

На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.


Замена жгутов электропроводки вилок электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются. Схема монтажного блока ВАЗ 2109 представлена ​​ниже


На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но отличаются подключением радиатора.
Ниже показано расположение заглушек монтажного блока.

Ниже приведены характеристики предохранителей и защищаемых цепей.* Номера предохранителей с буквой F относятся к предохранителям сборочной единицы 2114-3 и 22010-60

Номер предохранителя ‘ Защищенные цепи
1 (8 A) F9 (7,5 A) Правая противотуманная фара
2 (8 A) F8 (7,5 A) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле включения очистителя
Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 А) F7 (30 А) Очистители фар (рабочий режим).Реле с очистителями персонала
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя. Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.
Значок лампы освещения
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения).Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода).
Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «Ситор». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FB (10 а) Задние фонари (стоп-сигналы).Планка салонного освещения
6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей. Включение стеклоподъемников
7 (8 A) F10 (7,5 A) Подсветка знаков ссуды. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты).Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (общий свет). Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 A) F2 (10 A) Указатели поворота и метка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла.Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Сигарета
13 (8 A) F15 (7,5A) Передняя правая фара (Far Light)
14 (8 А) F14 (7,5 А) Левая фара (Дальний свет). Контрольная лампа включения высоких фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 A) F12 (7,5 A) Передняя правая фара (средний свет)
админ.06.10.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждать. такая поломка.

ВАЗ 2109 предохранители функции

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью.Назначение любого предохранителя — защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, и это приведет к поломке одного из устройств. В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя Что отвечает:
F9. Правая противотуманная фара
F8. Левая противотуманная фара
F1 Плеер для флиса
F7. Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточная лампа, обогреватель и омыватель заднего стекла.
F16. Фонари задние, лампочки индикации поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16. Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залил в бак.
F3. Фары задние, свет в салоне.
F6 Электрические стеклоподъемники
F10 Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя.
F5 Звуковой сигнал
F11 Гаспель Фонарь задний
F2. Чрезвычайная ситуация
F4. Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, соединяющий патрон переносной лампы.
F15 Фара сельская
F14 Фара левая
F13 Средний свет передний левый
F12. Фара средняя правая

Замена автомобильных предохранителей ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства. Определить это можно по обрыву или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

  • Цепи зажигания.
  • Генератор (см.).
  • Запуск двигателя.
  • Реле замка двери.
  • На фары.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.

Совет: Всегда иметь при себе комплект запасных предохранителей, которые при необходимости следует заменить своими руками.

  • Каждому из блоков соответствуют только определенные предохранители.
  • Значение тока, рассчитанное для предохранителя, указано на его корпусе.
  • Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
  • Предохранитель захватывается пинцетом и вытаскивается.

  • Запасные предохранители устанавливаются перед блоком.
  • Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
  • С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8Ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого замените новый.

Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 Блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Патроны предохранителей выполняются из пружин, а в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего верх держателей вылетает и они плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Разборка блока предохранителей Авто ВАЗ 2109

Для работы используется набор драйверов.
Инструкция по выполнению работы:

  • Аккумулятор отключен.
  • Разобрал в салоне «Бардац».
  • Со стороны сиденья пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
  • В роторной части автомобиля снята крышка узла крепления.
  • Поворотные кулаки на «10» — это открученные гайки крепления блока предохранителей.
  • Устройство поднято, четыре разъема и один сзади отключены.

  • Монтажный блок снят.
  • Прокладка очищена, как показано на фото.

Ремонт блока автомобильных предохранителей ВАЗ 2109

Итак:

  • Все реле и предохранители извлечены.

Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю.Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.

  • Обнаружен сгоревший след.
  • Сюжет пришел в запустение.
  • Окисленные места очищены бензином.
  • Припой новый провод.
  • Сборка блока осуществляется путем разборки.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью.Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.

6 причин, по которым задние фонари не работают, но стоп-сигналы работают (EASY Fix)

Последнее обновление 4 мая 2021 г.

Задние фонари — очень важная функция безопасности для каждого автомобиля. Они необходимы при движении ночью, в сумерках или в плохую погоду, например, в дождь и снег.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Задние фонари предназначены для освещения задней части автомобиля.Обычно они включаются, когда вы щелкаете выключателем, который также включает фары. Многие новые модели оснащены автоматическим датчиком, который включает их при обнаружении падения внешней яркости.

Как и любая другая деталь автомобиля, задние фонари могут перестать работать, что создает серьезную угрозу безопасности. Это опасно не только для других водителей на дороге, которые могут не видеть ваш автомобиль из-за отсутствия света сзади, но вы также можете получить штраф в полиции или не пройти процедуру проверки вашего штата для регистрации.

Но что происходит, когда стоп-сигналы работают, а задние фонари — нет?

См. Также: стоп-сигналы не выключаются?

6 Общие причины неработающих задних фонарей, но стоп-сигналов

# 1 — Неисправный предохранитель заднего фонаря

Первое, что нужно проверить при столкновении с неработающим электрическим компонентом, особенно когда дело доходит до неисправных задних фонарей, это предохранитель.

Предохранитель — это, по сути, металлическая полоса внутри пластикового контейнера, предназначенная для разрыва, когда ток, протекающий через него, становится слишком большим.Это защищает другие части электрической системы от повреждений.

Обычно в автомобиле есть две зоны с предохранителями.

  • Одна — панель предохранителей внутри кабины транспортного средства. Обычно он находится на стороне переднего пассажира за пластиковой панелью под приборной панелью. В некоторых автомобилях его можно найти сбоку от приборной панели с полностью открытой пассажирской дверью.
  • Второе место, где обычно можно найти предохранители, находится в главном блоке предохранителей под капотом.Это большой черный ящик, к которому прикреплено множество проводов. Как только вы снимете крышку с верхней части, вы сможете получить доступ к предохранителям внутри.

Каждый предохранитель управляет отдельным электрическим компонентом, и их функции должны быть указаны на крышке, которую вы сняли для доступа к предохранителям. В противном случае их можно определить, используя руководство пользователя или просмотрев диаграмму года, производителя, модели в Интернете.

После определения предохранителя, который управляет задними фарами, его можно проверить с помощью тестера предохранителей, который загорится, если предохранитель исправен.Если он не загорается, замените предохранитель на предохранитель того же размера и силы тока. На некоторых предохранителях можно визуально увидеть обрыв металлического провода внутри неисправного предохранителя.

# 2 — Неисправные лампы задних фонарей

Если предохранители под капотом и внутри кабины исправны, то следующим виновником, на который следует обратить внимание, являются сами лампы задних фонарей. Обычно для этого нужно снять крышку заднего фонаря, хотя в некоторых автомобилях есть панель доступа, через которую вы можете вытащить лампу из линзы.

Лучший способ определить неисправную лампочку — это вынуть ее из розетки, в которую она вставлена, и внимательно осмотреть нить накала. Нить накала — это провод внутри лампы, который создает освещение. Оборванная нить накала означает отсутствие освещения, и вам нужно будет заменить ее новой лампочкой.

Лампочку уже заменили на новую, но она все еще не работает? Читать дальше.

Связано: 5 причин слишком быстрого мигания сигнала поворота

# 3 — Отказ гнезда

Иногда патрон, в который вставляется лампа, может выйти из строя.Обычно это вызвано коррозией, из-за которой моя влага попадает в розетку. Однако он также может выйти из строя из-за плохого соединения проводов сзади.

Если и лампочка, и предохранитель исправны, проверьте состояние патрона, вынимая из него лампочку. Обратите внимание на любые изменения цвета, например на белый, синий или коричневый, а также на погнутые или сломанные булавки.

На этом этапе также рекомендуется проверить электрический ток с помощью мультиметра в розетке. Отсутствие электричества на контактах означает отказ где-то наверху электрической линии.

# 4 — Изношенная проводка

Если в розетку не поступает электрический ток, а предохранители проверены на исправность, очень вероятно, что где-то на линии есть поврежденный или сломанный провод.

На этом этапе вам необходимо получить электрическую схему и визуально осмотреть провода вдоль цепи заднего фонаря на предмет обрыва проводов или трещин в изоляции.

Не забудьте также проверить заземление этого контура. Грязный, ослабленный или сломанный провод заземления также приведет к сбою подачи электричества в розетки.

# 5 — Неисправность переключателя управления

Другая причина, по которой задние фонари не включаются, — это переключатель, который ими управляет. Выключатель головного света на приборной панели также может выйти из строя, и его следует проверить на предмет исправности всего остального.

Обычно этот переключатель включает фары, задние фонари и габаритные огни. Если все другие части цепи заднего фонаря находятся в надлежащем рабочем состоянии, возможно, этот переключатель вышел из строя. Его можно вытащить из приборной панели и проверить мультиметром, чтобы убедиться, что он неисправен.

# 6 — Грязный или плохой датчик внешней освещенности

Многие современные автомобили также имеют датчик внешней освещенности на приборной панели. Это позволяет компьютеру автомобиля автоматически включать и выключать фары и задние фонари в зависимости от того, насколько светло или темно на улице.

Некоторые также выключают дневные ходовые огни на новых автомобилях. Если и габаритные огни, и фары не включаются, но стоп-сигналы все еще включаются, вероятная причина заключается в этом.

Если этот датчик выходит из строя или становится слишком грязным, он не может определить, светло или темно на улице, и может не включить свет.Но опять же, это повлияет как на фары, так и на задние фонари, и это можно легко проверить, вручную повернув переключатель головного света в положение включения.

Заключение

В целом, отслеживание электрического сбоя может быть сложным и неприятным. К счастью, лампы заднего хода обычно работают по собственной изолированной цепи, поэтому проблемы можно отследить относительно легко.

Все эти отказы приведут к тому, что задние фонари не будут работать, но все же позволят стоп-сигналам включаться при нажатии педали, поскольку стоп-сигналы работают на другой линии цепи.

Как только водитель понимает, что его задние фонари не работают, он должен немедленно решить проблему для своей безопасности и безопасности других.

Какой предохранитель на печку ВАЗ 2109. Распиловка сборочных блоков автомобилей ВАЗ. Отличия монтажных блоков предохранителей ВАЗ

Сложную автомобильную работу обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузок используйте предохранители.Все предохранители объединены в один навесной блок. Схема блока электрических предохранителей ВАЗ 2109 представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

  1. Эта монтажная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. ВАЗ 2109 Электросхема блока предохранителей выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые».Между ними есть несколько принципиальных отличий. Их по-разному относят к реле, используются разные типы предохранителей и, соответственно, разъемы для них разные.

Состав блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первая — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 — отвечает при намотке стекла сзади.
  2. К2 — поворотники и ДТП.
  3. К3 — дворник.
  4. K5 — Фары дальнего света.
  5. К6 — Фарукулятор.
  6. К8 — отвечает за сигнал.
  7. К9 — включение вентилятора в системе охлаждения мотора.
  8. К10 — отвечает за обогрев стекла сзади.
  9. K11 — Ближний свет фар.
Состав нового блока
  1. К1 — Фарукулятор.
  2. К2 — Барьер поворотников и ДТП.
  3. К3 — очиститель лобового стекла.
  4. К4 — контроль работы лампочек.
  5. К5 — отвечает за стеклоподъемники.
  6. К6 — Сигнальный сигнал.
  7. K7 — Стекло заднего вида с подогревом.
  8. K8 — Дальний свет.
  9. K9 — Средний свет.
Автоматические выключатели

Для различения гнезда предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип предусмотрен для защита от токов короткого замыкания
.

ВАЗ 2109 Так обозначается электросхема предохранителя.

  1. F1 — Уборщики ферм. Используйте предохранитель (10a).
  2. F2 — повороты и аварии (10а).
  3. F3 — Задний стоп-сигнал и плоскость кабины (10a).
  4. F4 — обогрев стекла и прикуриватель (20а).
  5. F5 — вентилятор сигнала и охлаждения (20а).
  6. F6 — стеклоподъемники на передних дверях (30а).
  7. F7 — Очиститель фар (во время работы) и вентилятор отопления (30а).
  8. F8 — Боевая L (7,5А).
  9. F9 — шрифт Tortka P (7,5A).
  10. F10 ЛАМПА Освещение приборной панели, сантехническая лампа и осветительные приборы (7,5А).
  11. F11 — Правый габарит и фара (7,5А).
  12. F12 — фары ближнего света П (10а).
  13. F13 — Фары ближнего света L (7,5A).
  14. F14 — Фары дальнего света и лампы включения этих фар (7,5A).
  15. F15 — Фары дальнего света P (7,5A).
  16. F16 — витки (15а).

Инструкция по замене предохранителя

Если в автомобиле проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, отвечающий за исправную работу этой цепи.Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все цепи электрооборудования защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

  1. При ремонте автомобильного электрооборудования необходимо отключить провод
    от минусовой клеммы АКБ.
  2. При замене предохранителей придерживаться установленной маркировки. Ни в коем случае не буду заменять их другими. Также нельзя лазить по цепочке с джемпером.
  3. Также нельзя замкнуть провода, для проверки цепи на наличие искры повлечет за собой
    Сам прожиг текущей дорожки.
  4. Если есть необходимость снять блок, то использовать для этой цели отвертку по металлу
    нельзя.Это может повлечь за собой замыкание реле и храбрых тех же
    Walkways, что приведет к выходу из строя всей платы.
Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и вы собираетесь заменить задание
Блок нового образца на старый, то в этом случае обязательно подключите двигатель
Fan, который находится в системе охлаждения. через реле.

Я игнорирую, треки, по которым идет ток, будут сдуты.Если задача обратная, то есть старый поменяем на новый, то нужно установить новую версию датчика мощности электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Возникновение проблем на ВАЗ 21093 электро схемы может быть несколько.

  1. ВАЗ 21093 Электрическая схема легко меняется и очень легко заменяется. Тем более в интернете есть инструкция с фото и видео как это делается.Но можно и без него разобраться.
  2. Вся процедура аккуратная и без спешки.
  3. Отсоедините все имеющиеся предохранители и реле.
  4. Снимите саму плату. Далее либо заменить, либо почистить старый.
  5. Тщательно очистите растворитель до токовых дорожек, просто делайте все
    предельно аккуратно и осторожно, так как токовые дорожки
    легко могут повредить, а в случае повреждения придется паять.
  6. Собирать в обратном порядке.
  7. ВАЗ 21093 ОБОРУДОВАНИЕ Схема готова к выполнению своих функций.

Рельсовая машина Митино.

Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.

Основная задача БП — не допустить поломки электрооборудования, установленного в автомобиле.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветви — выпуска до 1998 года и выпуска после 1998 года.

Старые автомобили комплектуются блоками предохранителей, маркировка которых 17.3722. БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.

Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот смотрим уже предохранители.

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива не играет роли карбюратора или форсунки. БП будет отличаться только годом выпуска машины. Следовательно, монтажные блоки карбюратора и инжектора одинаковые.

Нужный узел крепления тоже везде одинаковый — в пространстве ротора напротив водительского сиденья, почти под лобовым стеклом.

Разница

Есть ли отличия между старой и новой версиями БП? Конечно. Это следующие:

  • Детали монтажного блока обозначены разными способами;
  • Номинальные предохранители разные;
  • Новый БП не имеет системы охлаждения системы охлаждения и устройства омывателя заднего стекла.

БП старого образца

Рассмотрим в первую очередь БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Ток силы

Цепь защищает

Запасной предохранитель

Указатели указателей поворота, прерыватель аварийной сигнализации (в аварийном режиме), световой сигнал аварийного управления

Задние фары стоп-сигнала, освещение кабины

Элемент обогрева заднего стекла, контакт обогрева заднего стекла, переносное гнездо, прикуриватель

Звук (Cluson), Classone Switch

Запасной предохранитель

Электродвигатель вентилятора вентилятора, электродвигатель омывателя лобового стекла, выключатель электровентилятора электрорадиатора, реле обогрева заднего стекла, контрольная лампа обогрева на заднем стекле, освещение Бардачка

Запасной предохранитель

Запасной предохранитель

Фара габаритная левая

Фара габаритная правая

Правая фара ближнего света

Фара левая

Левая фара, контрольная лампа дальнего света

Правая фара дальнего света

Указатели указателей поворота и выключатель цепи (в режиме индикации указателей поворота), контрольные лампы указателей поворота, фонарей заднего хода, выключатели датчика мотора и стеклоочистителя, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

Реле

Кроме обозначений предохранителей вам не нужно будет знать, какой номер реле в монтажном блоке за какие функции отвечает.

Номер реле

Функции

Рабочие элементы очистки передней оптики

Омыватель заднего стекла работоспособность двигателя

Защита от поломки ламп поворотных сигналов и световой сигнализации

Защита лобового стекла от мотора лобового стекла

Позволяет определить производительность лампы

Защита от перенапряжения системы обогрева заднего стекла

Лампы для дальнего света

Лампы средней фары

Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя

Работа Класона

БП новый образец

Здесь схема узла крепления немного другая, но она более актуальна для владельцев ВАЗ 2109, так как большинство сохранившихся до наших дней девяток — это модернизированные версии.

Схема актуальна как для карбюраторных, так и для инжекторных двигателей.

Номер предохранителя

Номинальный ток

Цепь электрическая, за которую отвечает

Запасной предохранитель

Запасной предохранитель

Запасной предохранитель

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигатель

Поворотный переключатель сигналов, режим скорости вращения, поворотный переключатель сигналов, лампа поворота, лампа поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, лампа контроля уровня бензина, указатель температуры охлаждающей жидкости , датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидравлического тормоза, выключатель ручного тормоза

Выключатель стоп-сигналов и лампочки, салонная подсветка Пол

Лампы освещения помещений, габаритные поворотные лампы, лампы обогревателя и прикуривателя, зажимы подсветки Бардачки, выключатели и лампа подсветки приборной панели

Claxon, переключатель Claxon, электрический двигатель вентилятора радиатора

Фонарь левого габарита, фонарь левый задний габарит

Фонарь правый, задний правый затемняющий фонарь, выключатель противотуманной фары, контрольная лампа противотуманного света

Переключатель и указатели поворота стрелы, указатели поворота, контрольная лампа в аварийном режиме

Прикуриватель, розетка для переноски лампы

Фары дальнего света правые

Левая фара дальнего света, контрольная лампа дальней оптики

Средний свет правой фары

Ближний свет, левая фара

Реле

Что касается реле в монтажном узле нового образца на ВАЗ 2109, то распиновка следующая.

Номер реле

Его особенности

Без него не будет работать двигатель омывателя заднего стекла

Ответственный за работу указателей поворота и световой сигнализации

Обеспечивает работу стеклоочистителя

Защищает лампы Стоп-сигналы и габариты автомобиля

Обеспечивает работу длинномерных фонарей

Гарантирует работу омывателя оптики

Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле

Звуковой сигнал или просто щелчок по

Защищает от высокого напряжения вентилятор охлаждения двигателя

Ответственный за работу устройства обогрева заднего стекла

Обеспечивает лампы ближнего света

Необходимо не просто разбираться в расположении предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Разборка и замена

Если вы вышли из строя, необходимо сначала проверить состояние предохранителя, ответственного за это.

На практике снять и снять неподходящий предохранитель или реле несложно. Для этого вам необходимо:

  • Поднять капот и отключить минус от АКБ. Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, то под напряжением у автомобиля в этой точке быть не должно;
  • Найдите монтажный блок.Он расположен в зоне ветрового стекла напротив водительского сиденья прямо под лобовым стеклом. Сверху блок закрывается пластиковой крышкой. Чтобы его снять, достаточно прижать фиксаторы по бокам;
  • Снимите крышку и посмотрите на ее заднюю часть. Есть электрический молоток, где указано расположение того или иного предохранителя, реле. Достаточно найти элемент, отвечающий за оснащение объекта по таблицам выше;
  • Снимите предохранитель. Во всех монтажных блоках есть специальные щипцы.Удалять предохранители вручную не рекомендуется. Реле снимаются небольшими покачиваниями вверх и вниз;
  • Заменить неисправный компонент.

Выход из строя предохранителя определяется расплавленной резьбой. Это гибкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию испытывать чрезмерное напряжение.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть клемму с АКБ и проверить работоспособность оборудования.

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Установочный блок старого образца (самый единичный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо. У них 11 релюсов и 16 предохранителей.Разъем S11 находится сбоку, а контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке размеров.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Фарукомитерс: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Фарукомитера К6.Если включить омыватель лобового стекла, то реле включилось, а если фары включены, то на моторы ш7 / 3 подавали плюс.

Если кнопка фартохоров ушла, то вместо реле на контакты 30 и 87 ставилась перемычка (питание передавалось на реле в подкапотном пространстве), и он включался кнопкой через контакты ш6 / 7 и ш5 / 15.

Заряд генератора: Эти блоки могут отличаться.На старом образце питание обмотки возбуждения генератора (ш7 / 9) подавалось через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании. На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если возник такой момент, нужно подключить генератор к щитку приборов и поставить резисторы…

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно течет пять секунд. Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени омывателя заднего стекла

K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — Реле болевого света
K6 — Реле очистителей фазовых ламп
K7 — реле питания электрические стеклоподъемники
K8 — Реле включения звука
K9 — включение питания вентилятора мотора охлаждения двигателя
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) Правая противотуманка свет, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16A) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание разгрузочной коробки
5 (8А) указателей поворота и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода). Мотор и включение переключателя очистки лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрева сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа. Фонарик для освещения приборов.Лампа постоянного наружного освещения.
8 (16А) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Токовый сигнал и включение
9 (8А) Фара левая (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Располагается предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле очистителей фар, или вентилятора), количеством предохранителей на блоке размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 — Реле Фаруциллара
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеров: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Генератор зарядка: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключается напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки панели приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. От него на реле фартуров и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: K1 — реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому sh3 / 16 (плюс от кнопки) пошел прямо на sh7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что были рядом) стали использовать ш6 / 1, подключили к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) появился плюс сделать блок иммобилайзера летчика при включении задней передачи. В основном это на автомате с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели хода экскаватора и сигнализации
K3 — Реле очистителя лобового стекла
K4 — Реле контрольной лампы стоп-сигнала Фары и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения электрических стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего указателя поворота
K8 — Реле включения дальнего света фар
K9 — Pain Light Реле Phase Light
Автоматические выключатели:
F1 (10A) Очистители головы (на момент включения).Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фонарей. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Свет багажника
F4 (20А) Прикуриватель. Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30A) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электрических стеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла.Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7.5A) Правая фара (Far Light)
F16 (15A) Повторное замораживание индикаторов поворота и аварийной сигнализации (в режиме указателя поворота). Указатели поворота в режиме индикации вращения и соответствующая контрольная лампа. Фары света (лампа заднего хода).(при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (обмотка). Заказчик сигнализации Anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, переключателе и индикаторе обогрева заднего ветра
F17-F20 Запасные предохранители

Блок реле и предохранителей ВАЗ 2109 (монтажный блок) установлен в пространстве лобового стекла, в отсеке перед лобовым стеклом с левой стороны

Узел крепления ВАЗ 2109 бывает двух типов, старого образца и нового, они различаются типами предохранителей, но снятие и установка у них одинаковы.Ниже блок предохранителей ВАЗ 2109 старого образца:

Снятие установочного блока предохранителей ВАЗ 2109

Откройте капот и снимите крышку с блока реле и предохранителей, нажав на пластиковые защелки

Сдвиньте резиновый кожух и отсоедините верхний блок от провода от блока.

Отвинтите две гайки крепления скрепления

Извлеките навесной блок ВАЗ 2109 из отсека перед лобовым стеклом, насколько позволяют провода, и отсоедините от него нижние колодки с проводами.Пощекочите колодки: облегчит дальнейшую установку

Отвинтите восемь крепежных винтов нижней крышки

Подобрать отвертку и откинуть нижнюю крышку блока

Проверить состояние токоведущих дорожек и качество пайки. Устранить возможные дефекты (отремонтировать блок своими руками), если не удалось, замените монтажный блок на новый.

Установка блока предохранителей ВАЗ 2109

Установите блок реле и предохранителей в обратном порядке.После установки проверьте работоспособность всех потребителей. Рекомендуем в целях безопасности при неисправностях предохранителя ВАЗ 2109 заменить его на новый или поручить его ремонт автоэлектрику.

Всем привет, сегодня хочу рассмотреть блок предохранителей старого и нового образца на машине ВАЗ 2109 в простолюдинке всего девятку. Если вы попали на девятку, любую или элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. А точнее предохранитель, возможно, он сгорел, и его надо заменить.Напоминаем, что при замене предохранителя на новый я всегда должен следить за ампережом.

Блок предохранителей на девятке находится под капотом с левой стороны, а точнее от водителя, чтобы добраться до него как вы уже поняли нужно капот открывать. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.
Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот смотрим уже предохранители.

Установочный блок старого образца 17.3722


Расшифровка предохранителей ВАЗ 2109 (Установочный блок старого образца)

F1 10A Запасной предохранитель
F2 10A Указатели поворота, прерыватель аварийной сигнализации (во избежание), контрольный свет Авария
F3 10A Задние стоп-сигналы, подсветка салона Paul
F4 20A Нагревательный элемент заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20A звуковой сигнал (Claxon), выключатель Classone
F6 30A Резервный предохранитель
F7 30A Электродвигатель вентилятора печи, верхний электрический привод лобового стекла, выходное реле электровентилятора радиатора, реле обогрева заднего ветра, лампа обогрева заднего стекла, свет бардачки
F8 7 , 5A Резервный предохранитель
F9 7,5A Резервный предохранитель
F10 7,5A Левая габаритная фара
F11 7,5A Правая габаритная фара
F12 7,5A Правая фара
F13 7,5A Левая фара
F14 7,5A Левая фара дальнего света, Фара дальнего света
F15 Фара правая
F16 15A Указатели поворотников и прерыватель цепи (в режиме индикации указателей поворота), контрольная лампа поворотников, задних фонарей, выключения электродвигателя и включение лобового стекла, лампа проверки давления масла, ручной стоп-сигнал, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

1- Рабочие элементы очистки передней оптики

2- Омыватель заднего стекла работоспособность двигателя

3- Защита от поломки ламп поворотных сигналов и световой сигнализации

4- Защита лобового стекла от мотора лобового стекла

5- Позволяет определить производительность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы для дальнего света

9- Лампы средней фары

11- Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа Класона

Блок предохранителей нового образца ВАЗ 2109


1. 8A Резервный предохранитель
2. 8A Резервный предохранитель
3. 8A Резервный предохранитель
4. Реле вентилятора радиатора с обмоткой 16A, электрическая цепь переключателя и электродвигатель печи
5. Переключатель цепи переключателя 3A в режиме поворотной стрелки, поворотные сигналы, поворотные выключатель сигнала, контрольная лампа указателя поворота, контрольная лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийное масло датчик давления, лампа выхода тормоза, выключатель гидравлического тормоза, выключатель стояночного тормоза
6.8A Лампы стоп-сигнала, Подсветка салона Paul
7. НОМЕРА ОСВЕЩЕНИЯ 8A, ВКЛЮЧАЯ ЛАМПА УСТАНОВКИ ПРИВОДА, СВЕТ, СВЕТОДИОДНЫЙ ОБОГРЕВАТЕЛЬ И СИГОРНЫЙ СВЕТ, BARDACH CLOFFF, выключатель и лампа подсветки приборной панели
8. 16A Claxon, Claxon Switch, вентилятор радиатора электрический мотор
9. 8А фонарь левый габарит, задний левый габарит
10. 8А фонарь правый, фонарь правый задний габарит, противотуманный выключатель, противотуманный контрольный фонарь
11. 8А Переключатель и указатели поворота, указатели поворота Указательные лампы, контрольная лампа в режиме избегания
12.16A Прикуриватель, гнездо для крепления лампы
13. 8A Дальний свет правой фары
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Средний свет правой фары
16. 8A Средний свет левой фары

Расшифровка реле в блоке предохранителей нового образца ВАЗ 2109

К1. Без него не заработает двигатель омывателя заднего стекла
К2. Ответственный за работу указателей поворота и световой сигнализации
К3. Обеспечивает работу стеклоочистителя
K4. Защищает фары Стоп-сигналы и габариты автомобиля
К5. Обеспечивает работу длинномерных фонарей
К6. Гарантирует работу омывателя оптики
К7. Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле
К8. Звуковой сигнал или просто щелчок по
K9. Защищает от высокого напряжения вентилятор охлаждения двигателя
К11. Отвечает за работу устройства обогрева заднего стекла
K12 Обеспечивает лампы ближнего света

Ну мы все рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле практически всегда присутствует на корпусе или на крышке. монтажный блок, поэтому думаю разобраться в этом вопросе не составит труда. До сих пор.

предохранителей. Схема предохранителя ВАЗ 2106

На автомобилях ВАЗ-2106 используются предохранители старого образца, цилиндрической формы.Они защищают электрические цепи, но конструкция имеет множество недостатков. Расположение блока предохранителей удачное — возле левой ноги водителя, вдали от влаги и прямых солнечных лучей. Если сравнивать с ВАЗ-2109, у которого монтажный блок расположен в подкапотном пространстве, то у шестерки преимущество очевидно. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

Назначение предохранителей основного блока

На главном (верхнем) и дополнительном (нижнем) предохранителях расположены:

  1. F1, рассчитанный на максимальный ток 16 А, требуется для защиты цепей питания прикуривателя, аудиосистемы. сигнал, освещение салона, часы, стоп-сигнал и световое предупреждение об открытых дверях.
  2. F2, ток срабатывания 8 А, позволяет защитить стеклоочиститель и его релейные цепи, электродвигатель омывателя и нагреватель.
  3. F3, 8 ампер, защищает цепь питания левого дальнего света и лампы для контроля ее включения.
  4. F4, ток 8 А, фара правая (дальняя).
  5. F5, F6, 8 Ампер — левая и правая фара (ближний свет) соответственно.
  6. F7 — габаритные огни (правый задний и левый передний), свет в багажном отделении, освещение номера, комбинация приборов, прикуриватель.Номинальный ток 8 А.
  7. F8 — габаритные огни (левый задний и правый передний), лампочки под капотом и панель управления на панели приборов.
  8. F9 — предназначен для защиты силовой цепи указателей давления грунта, температуры жидкости, уровня бензина, лампы резерва. От него берется контрольная лампа включения, сигнализирующая о постановке на ручной тормоз, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумулятора, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, фонари заднего хода, освещение бардачка, реле обогревателя заднего стекла также питаются от этого предохранителя.
  9. Предохранитель F10 подает питание на регулятор напряжения. Номинал 8 ампер.
  10. F11, F12, F13 зарезервированы.

Блок предохранителей дополнительный

  1. F14 — предохранитель для защиты силовой цепи обогревателя заднего стекла. Номинальный рабочий ток — 16 А.
  2. F15 — двигатель электрического воздухоохладителя. Ток 16 А.
  3. F16 — сигнализация и указатели поворота.

При подключении нового блока обязательно использовать схему предохранителя ВАЗ-2106.Это не перепутает элементы.

Реле и предохранитель стеклоочистителя

Предохранители ВАЗ-2106 защищают силовую цепь управления электромагнитными реле. Одно из основных — реле стеклоочистителя, питается через предохранитель F2. С его помощью дворники работают не постоянно, а с перебоями. Намного эффективнее проводить контроль слаботочных цепей, чем силовых. Реле находится под приборной панелью, с левой стороны автомобиля. Замена производится в следующем порядке:

  1. Снимите уплотнитель на фланце водительской двери.
  2. Поднимите обивку и снимите ее.
  3. Снимите держатели, установленные сбоку. Держатели должны быть установлены во время установки.
  4. Отогните изоляцию.
  5. Отсоедините клеммную колодку с релейными проводами от основного жгута проводов. Разъем находится в нижней части приборной панели.
  6. Выверните два винта, которыми корпус реле крепится к корпусу.

После снятия старого реле замените его новым.Работа ведется в обратной последовательности. Если замена предохранителей ВАЗ-2106, отвечающих за работу стеклоочистителя, не помогает, то обязательно проверьте целостность проводов и реле.

Индикаторы поворотов и аварийных

В машине имеется один недостаток — в салоне есть предохранители ВАЗ-2106, но реле разбросаны по моторному отсеку. Прерыватель указателей поворота расположен на перегородке в моторном отсеке напротив панели приборов.Основные поломки системы охранной сигнализации:

  1. Неисправен предохранитель F16. Проверить мультиметром, при необходимости заменить.
  2. Частое включение контрольной лампы указывает на неисправность одного из повторителей или указателей.
  3. Выход из строя реле приводит к полному выходу из строя системы оповещения.
  4. Тревожная кнопка при поломке не допускает включения указателей.

Для замены необходимо снять панель приборов, затем отвернуть гайку с помощью головки на 10.После этого отсоедините жгут проводов и снимите реле. Установите новый в обратном порядке.

Включение фар

Для включения ближнего и ближнего света используются два реле, которые установлены в моторном отсеке над правым брызговиком. Снимаются реле очень просто — достаточно отсоединить от него все провода и отверткой Phillips открутить винт. Вместе с кронштейном к корпусу крепится саморезом и наконечником проволочной массы.

Обязательно отметьте расположение проводов, прежде чем отсоединять их от электромагнитного реле.Вы можете отключать по одному проводу за раз, а затем сразу же устанавливать их на новое реле. Процедура замены проста, поэтому ее можно сделать за несколько минут. Если на реле не поступает напряжение, необходимо заменить плавкие вставки. В цепи предохранителя ВАЗ-2106 элементы Ф3-Ф7 используются для защиты цепей питания ламп ближнего и дальнего света.

Реле лампы заряда аккумуляторной батареи

Это реле находится в подсобном пространстве над правым брызговиком. С его помощью включается лампа в панели приборов, если есть пробой в цепи зарядки аккумулятора.Эта лампа горит при включении зажигания (нет зарядки). Как только двигатель запустится, лампа должна погаснуть (если цепь заряда исправна). При неисправности лампа загорится ярко или наполовину.

Для замены необходимо открутить винты крепления электромагнитного реле к корпусу. Под одним из глаз проходит масса проволоки. Провода желательно отключать по одному, сразу ставить на новое реле. Установка нового элемента происходит в обратном порядке.Если на электромагнитное реле не подается питание, следует искать неисправность предохранителя F9. О том, какие предохранители на ВАЗ-2106 защищают ту или иную цепь, рассказывалось в начале.

Недостатки старого блока предохранителей

Владельцы шестерки знают, насколько неудобны контакты, в которых зажимаются предохранители. Очень часто при движении по неровностям элементы выпадают. Намного лучше смотрятся блоки с еврофанами. Самое главное, что такие плавкие вставки доступны каждому, в любом магазине, поэтому при необходимости можно быстро найти замену.

Старайтесь использовать только предохранители. Вместо них нельзя ставить баги (да и старый блок это позволяет). Например, монета в 2 рубля легко плавится. Вот только опасно выразиться — плавкая вставка не зря горит. Это говорит о том, что в силовой цепи произошло короткое замыкание или превышена допустимая нагрузка. Установка жучков может привести к возгоранию проводов.

Установка нового блока

Для использования на предохранителях ВАЗ-2106 нового образца необходимо заменить старый на новый.Сделать это несложно, достаточно следовать советам.

Порядок следующий:

  1. Отсоедините отрицательный провод от аккумуляторной батареи.
  2. Осторожно открутите старый блок ключом. Не отсоединяйте провода.
  3. Переместите устройство вниз.
  4. Установить провода и перемычки согласно схеме.
  5. Обратите внимание, что перемычки устанавливаются только на те провода, которые идут из подкапотного пространства с напряжением.
  6. Перемычки устанавливаются между выводами: 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
  7. После этого поочередно снимаем провода со старого блока и устанавливаем их на новый.
  8. Проверьте правильность всех соединений.

Убедитесь, что предохранители защищают те цепи, которые должны. Например, при снятии F5 левая фара (ближний свет) должна перестать гореть. Если подключение неправильное, проверьте подключения и перемычки.

p >>

Монтажный блок. Распиновка монтажных блоков для автомобилей ВАЗ. За что отвечают предохранители ВАЗ 2109?

Для обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждого из компонентов общей системы.То есть все реле и предохранители размещены в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных электрических систем позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их заменяемых деталей. Для поиска неисправных элементов не нужно разбирать всю машину — достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают.Далее мы приводим принципиальные электрические схемы МБ для автомобиля ВАЗ.

Распиновка монтажного блока 2107

Номер предохранителя Защищенных цепей
F1 (8A) (10A) Задние фонари (фонарь заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
F2 (8A) (10A) Электродвигатели очистителя и омывателя лобового стекла. Электродвигатели очистителя и омывателя фары.Реле очистителя лобового стекла. Реле очистителя и омывателя фар (контакты)
F3 (8A) (10A) Запасной
F4 (8A) (10A) Запасной
F5 (16A) (20A) Реле включения обогревателя и обогревателя заднего стекла (контакты)
F6 (8A) (10A) Прикуриватель. Патрон переносной лампы
F7 (16A) (20A) Звуковые сигналы и реле включения звуковых сигналов
F8 (8A) (10A) Указатели поворота в аварийном режиме.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме
F9 (8A) (10A) Регулятор напряжения генератора (для а / м с генератором Г-222)
F10 (8A) (10A) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи.Комбинация устройств. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле контрольной лампы стояночного тормоза
F11 (8A) (10A) Задние фонари (стоп-сигналы). Внутренний свет
F12 (8A) (10A) Правая фара (дальний свет). Обмотка реле включения дворников (при включенном дальнем свете)
F13 (8A) (10A) Левая фара (дальний свет). Контрольная лампа дальнего света
F14 (8A) (10A) Левая фара (габаритный свет).Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа на капоте. Контрольная лампа включения габаритного света
F15 (8A) (10A) Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы для приборного освещения
F16 (8A) (10A) Правая фара (ближний свет). Обмотка реле включения дворников (при включенном ближнем свете)
F17 (8A) (10A) Левая фара (ближний свет)

Схема монтажных блоков 2105-3722010-02 LADA 21054, 21074

Цепи, защищенные предохранителями

Номер предохранителя Защищенных цепей
F1 (10A) Лампочки заднего хода.Электродвигатель подогревателя. Обогрев заднего стекла. Реле обогрева заднего стекла (обмотка).
F2 (10A) Электродвигатели стеклоочистителя Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя для омывателей и омывателей фар (контакты).
F3 (10A) Запасной.
F4 (10A) Запасной.
F5 (20A) Обогрев заднего стекла. Реле включения обогрева заднего стекла (контакты).
F6 (10A) Прикуриватель. Часы.
F7 (20A) Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты)
F8 (10A) Указатели поворота (в аварийном режиме). Индикатор указателей поворотов (в аварийном режиме). Релейный выключатель указателей поворота и аварийной сигнализации.Выключатель аварийной световой сигнализации.
F9 (7,5 А) Лампы задних противотуманных фонарей. Индикатор включения ламп задних противотуманных фар.
F10 (10A) Указатели поворота (в режиме указателя поворота). Индикатор выключателя реле. Индикатор указателей поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Стояночный стоп-сигнал. Реле низкого давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы.Сменный аккумулятор. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
F11 (10A) Освещение салона. Стоп-сигнал Подсветка багажного отделения.
F12 (10A) Дальний свет (правая фара).
F13 (10A) Дальний свет (левая фара). Сигнальная лампа дальнего света.
F14 (10A) Фонарь габаритный передний (левая фара). Задний фонарь (правый фонарь).Подсветка номерного знака. Выключатель габаритных огней.
F15 (10A) Фонарь габаритный передний (правая фара). Задний фонарь (левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа).
F16 (10A) Ближний свет (правая фара). Реле стеклоочистителя фар (обмотка реле).
F17 (10A) Ближний свет фар (левая фара).

Распиновка монтажного блока 2108

Здесь монтажный блок нового образца.Блок старой модели в целом имеет такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.

Генератор Генератор Генератор
Разъем Контакты Цвет провода Назначение
X1 (W1) 1 B электрические стеклоподъемники
2 G Выключатель зажигания (кл. 15/2)
3 GP
4 ЖГ Выключатель электродвигателя отопителя
5 R Выключатель зажигания (кл.30/1)
6 KR выключатель зажигания (кл.30)
7 дверной замок
8 -P Выключатель зажигания (кл.50)
X2 (Ш2) 1 BG Выключатель стеклоочистителя заднего стекла
2 G переключатель указателя поворота (правый)
3 RP выключатель стоп-сигнала
4 B Индикатор исправности лампы
5 Инвертор
6 ГБ дверь передняя левая
7 О КОМПАНИИ
8 34 сигнальная лампа дальнего света
9
10 4 Выключатель заднего противотуманного света
11 середина Контрольная лампа резерва топлива
12 Инвертор Контрольная лампа уровня топлива
13 Боевая часть Внутренний свет
14 кг Контрольная лампа стояночного тормоза
15 gh переключатель указателя поворота (левый)
16 Электродвигатель очистителя фар
17
X3 (W3) 1 колодец датчик скорости
2 ЧП Выключатель аварийной сигнализации
3 GP Выключатель указателей поворота
4 сб Контрольная лампа уровня масла
5 H вес
6 РБ Сигнальная лампа омывающей жидкости
7 RO Контрольная лампа износа тормозных колодок
8 3 в выключатель фар
9 ЖЗ Выключатель стеклоочистителя
10 PG патрон
11 выключатель зажигания (кл.15)
12 РФ Выключатель омывателя заднего стекла
13
14 колодец противотуманная фара
15
16 SG манометр давления масла
17
18 R
19 с Выключатель стеклоочистителя
20 ИЗ Выключатель стеклоочистителя
21 О КОМПАНИИ Выключатель заднего противотуманного света
X4 (W4) 1 ZP Горит и контрольная лампа обогрева заднего стекла
2 ГБ выключатель фар (дальний свет)
3 О КОМПАНИИ дворник
4 Боевая часть выключатель наружного освещения
5 К реостат подсветки приборов
6 R аккумулятор
7 Bw Выключатель стеклоочистителя и омывателя
8 О КОМПАНИИ блок Ш4 монтажный блок клемма 3
9 СЧ переключатель звука
10 BP выключатель стоп-сигнала
11 R аккумулятор
12 Совместное предприятие выключатель фар (ближний свет)
13 сигнальная лампа
14
15
16 WG Контрольная лампа уровня тормозной жидкости
17 ST указатель температуры охлаждающей жидкости
18 КБ Индикатор заряда аккумулятора
19 Hf Выключатель противотуманных фар
20 RZ Контрольная лампа уровня охлаждающей жидкости
21 F тахометр
X5 (Ш5) 1 3 дальний свет (правый)
2 3H дальний свет (левый)
3 СЧ Ближний свет (левый)
4 -P стартер (CL 50)
5 ПБ вентилятор охлаждения радиатора
6 ИЗ Ближний свет (правый)
X6 (W6) 1
2 3
3 MS указатель поворота (передний левый)
4
5
6
7
8 Hf габаритный фонарь (передний правый)
9 Боевая часть термостат тепловентилятора
10 Hf габаритный фонарь (передний левый)
11 G указатель поворота (передний правый)
12 переключатель света заднего хода
13 WG датчик уровня тормозной жидкости
X7 (W7) 1
2 ЖГ Электродвигатель очистителя фар
3 B Электродвигатель очистителя фар
4
5 сб датчик уровня масла
6 СЧ звуковые сигналы
7 ИЗ датчик скорости
8 ST датчик температуры охлаждающей жидкости
9 КБ (кл.61)
10 R Насос омывателя лобового стекла
11 Боевая часть Выключатель лампы двигателя
12 РБ Датчик уровня омывающей жидкости
13 РФ тормозные накладки
14
15 KP тахометр
16 RZ датчик уровня охлаждающей жидкости
17 Сборный железобетон реле противотуманных фар
X8 (W8) 1 ЖП реле противотуманных фар
2 Hf противотуманная фара (левая)
3 F противотуманная фара (правая)
4 GP катушка зажигания
5 R (кл.30)
6 R (кл.30)
7
S РФ реле противотуманных фар
X9 (W9) 1 РФ
2 G указатель поворота (правый задний)
3 BG Электродвигатель очиститель заднего стекла
4 Оч задние противотуманные фары
5 СЧ задняя дверь
6 Инвертор дверь передняя правая
7 Боевая часть Внутренний свет
8 кг датчик ручного тормоза
9 Боевая часть Кнопки сигнализации открытой двери
10
11 ИЗ Фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 B Внутренний свет
14 -P стоп-сигналы
15 F габаритный фонарь (задний правый)
16 3 фонарь заднего хода
17 Hf габаритный фонарь (задний левый)
18 ЖГ Очиститель заднего стекла
19 Обогрев заднего стекла
X11 (W11) 1 F насос
2 РФ Омыватель заднего стекла
3
4 F насос
5 Боевая часть Фонарь моторного отсека
6
7
8 куб.см Подкапотная лампа
9 B
10 Мотор стеклоочистителя
11
12 с Реле аварийного давления масла
13
14 R Клапан омывателя лобового стекла
15 с мотор стеклоочистителя
16 ИЗ электродвигатель стеклоочистителя
17 Сборный железобетон электродвигатель стеклоочистителя
18
19

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны клеммы для подключения к площадкам жгута проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но с другим подключением вентилятора охлаждения радиатора.

Предохранитель № Защищенные схемы
1 (8 А) F9 (7.5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле очистителя
фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла.Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла.
Лампа освещения перчаточного ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (стоп-сигналы). Внутреннее освещение
6 (8 А) F6 (30 А) Электроэнергия передних дверей. Силовые реле
7 (8 А) F10 (7.5 А) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7.5 А) Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 А) F4 (20 А) Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель
13 (8 А) F15 (7,5 А) Фара правая (дальний свет)
14 (8 А) F14 (7.5 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 А) F13 (7,5 А) Фара левая (ближний свет)
16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителями

Номер предохранителя Защищенных цепей
F1 (5A) Лампы фонарей освещения номерного знака.Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритной подсветки левой стороны
F2 (7,5 А) Левая фара (ближний свет)
F3 (10A) Левая фара (дальний свет)
F4 (10A) Правая противотуманная фара
F5 (30A) Электродвигатели стеклоподъемников
F6 (15A) Переносная лампа
F7 (20A) Двигатель вентилятора охлаждения двигателя Звуковой сигнал
F8 (20A) Дефлектор заднего стекла.Реле (контакты) обогревателя заднего стекла
F9 (20A) Клапан рециркуляции. Дворники и омыватели лобового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 (20A) Запасной
F11 (5A) Лампы габаритных огней по правому борту
F12 (7,5 А) Фара правая (ближний свет)
F13 (10A) Правая фара (дальний свет).Контрольная лампа дальнего света
F14 (10A) Левая противотуманная фара
F15 (20A) Подогрев сидений. Замок замка багажника
F16 (10A) Реле мигалок / индикаторов (в режиме тревоги). Контрольная лампа аварийной сигнализации
F17 (7,5 А) Лампа внутреннего освещения. Лампа индивидуального освещения. Лампа подсветки замка зажигания. Лампы стоп-сигналов. Часы (или бортовой компьютер)
F18 (25A) Лампа освещения пылесборника.Контроллер нагревателя. Зажигалка
F19 (10A) Запирание дверных замков. Реле контроля исправности стоп-сигналов и габаритных огней. Указатели поворота с сигнальными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга. Приборный щиток. Часы (или бортовой компьютер)
F20 (7,5 А) Задние противотуманные фары


Комбинация приборов ВАЗ
2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант No.1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация заглушек в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла;
К8 — реле дальнего света фар;
К9 — реле ближнего света;
F1 — F20 — предохранители;
X11 — выводы колодки жгута проводов

Таблица схем защищенных предохранителями на ваз 2114

Номер предохранителя Сила тока, А Цепи, которые защищает предохранитель
F1 20 Реле включения задних противотуманных фар.Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фар
F2 10 Указатели поворота, реле указателей поворота и сигнализация (в режиме сигнализации) Сигнальная лампа аварийной сигнализации
F3 7,5 Передний светильник салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Контрольная лампа двигателя. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4 20 Патрон для подключения переносной лампы.Реле включения обогрева заднего стекла (контакты). Обогрев заднего стекла
F5 20 Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора охлаждения Предохранитель вентилятора.
F6 30 Электростеклоподъемники. Реле стеклоподъемника (контакты)
F7 30 Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в рабочем режиме) Предохранитель прикуривателя.Лампа освещения бардачка. Реле включения обогрева заднего стекла (обмотка)
F8 7,5 Предохранитель противотуманных фар ваз 2114, 2115 — правая противотуманная фара
F9 7,5 Предохранитель противотуманных фар ваз 2114, 2115 — левая противотуманная фара
F10 7,5 Лампы габаритного света по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов.Предохранитель подсветки переключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 7,5 Габаритные огни по правому борту
F12 7,5 Фара правая (ближний)
F13 7,5 Левая фара (ближний свет)
F14 7,5 Левая фара (дальний свет). Контрольная лампа дальнего света фар
F15 7,5 Фара правая (дальний свет)
F16 15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Лампочки заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация приборов Контрольная лампа низкого давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Управление подогревом сидений.

Где блок предохранителей ВАЗ 21099 цепи карбюратора? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой.Также нарисована условная схема подключения для каждого из предохранителей и их номинал (указан в допустимом диапазоне силы тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть еще и второй блок, который уже находится в салоне автомобиля. Это предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в новом типе ВАЗ 21099, который выпускается с 1998 года, были установлены новые вариации БП с П-образными предохранителями.


Принцип работы такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Новый тип блока питания имеет сигнальную цепь, идущую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. В автомобилях старой модели эта схема отсутствовала. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Монтажная схема (ИЗОБРАЖЕНИЕ 1), которая находится под капотом, расположена на крышке с внутренней стороны.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации автомобиля. Его можно использовать для определения местоположения любой из электрических цепей за считанные секунды, что предоставляет необходимую информацию для диагностики контакта в электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей форсунки ВАЗ 21099 (без карбюратора), то схема подключения идентична. Единственное исключение — некоторые цепи не будут закрыты, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.При выходе за указанный диапазон его внутренняя часть просто перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, который отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если сюда поставить предохранитель более низкого номинала, то он просто перегорит при малейшем превышении своей нормы.Если поставить с высоким рейтингом, то превышение допустимого значения приведет к возгоранию проводки. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 прямо с завода изначально ставятся запчасти. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — точно так же, но там внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (а также магнитолы).

Интересно, что максимально возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.

Как заменить предохранители? Для этого вам потребуется:

  • выключить мотор;
  • снимите отрицательную клемму с аккумуляторной батареи. Желательно подождать несколько минут для устранения остаточного напряжения;
  • снимаем крышку блока предохранителей 2109;
  • с помощью мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на короткое замыкание;
  • поставил новый предохранитель;
  • подать напряжение на цепь и убедиться в отсутствии перегрузки.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменяя их проводниками сторонних производителей. Среди российских водителей популярна тенденция ставить 5-копеечные монеты вместо предохранителя (это можно сделать на «девятке» старой модели). При этом нужно знать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить исправность электрической цепи?

Для того, чтобы проверить работу блока ВАЗ 2109, достаточно мультиметром проверить целостность каждой из цепей.

В вариациях двигателя карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении нескольких разрывов будет дешевле и проще просто заменить весь блок. Подойдет под новую модель, да еще от 2114 — там берут идентичные.

Если работает только одна часть блока, то придется искать обрыв цепи. Поиск упростит вам знание следующих правил:

  • если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
  • Замена прикуривателя требуется, если не работают сразу несколько цепей: F4, F10, блок 7;
  • реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
  • В случае неисправности топливного насоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в салоне автомобиля).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный предмет. Но устранить проблему несложно, если у вас есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно их восстанавливать при необходимости.

Плавкие вставки — это коммутационный блок, который защищает электрооборудование автомобиля от коротких замыканий. Наличие такого элемента обеспечивает стабильную работу потребителей электроэнергии машины и проводов, подводящих к ним питание.Блок предохранителей ВАЗ 2109 старой модели и новой установлен в моторном отсеке, что облегчает поиск и замену перегоревшего предохранителя.

[Скрыть]

Где находится блок питания и его электрическая схема

Монтажный блок с предохранителями и реле находится под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения. За весь период производства девяток было разработано три разновидности таких устройств.Между собой они различались количеством и расположением предохранителей и реле.

Расположение монтажного блока в ВАЗ 2109

Старый образец

Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на автомобили выпуска до 1998 года. Монтажный блок имел 11 электромагнитных реле, 16 плавкие вставки и получили маркировку 17.3722.


На фото — старый блок предохранителей

Блок предохранителей представляет собой пластиковый корпус, закрывающий прозрачную крышку.На нем указаны символы, указывающие назначение реле, номинал предохранителя, место его установки и защищаемые им электрические цепи. Благодаря этому можно будет легко узнать, где можно разместить то или иное защитное устройство.

Все комплектующие агрегата размещены на двух печатных платах, установленных и соединенных между собой на двух этажах. Такая конструктивная особенность сборки сильно усложняла ее ремонт, так как панель с печатной платой часто выходила из строя по разным причинам.Старый блок обслуживал электрооборудование автомобилей, в системе питания которых был карбюратор. Далее этот элемент был модернизирован, спроектирован и изготовлен новый блок предохранителей ВАЗ 2109.

Количество предохранителей / сила тока

Защищенные цепи

F1 Запасной
F2 Сигнальная лампа аварийной сигнализации, выключатель аварийной сигнализации, указатели поворота
F3 Внутреннее освещение, задние фонари
F4 Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла
F5 Звуковой сигнал
F6 Запасной
F7 Лампа освещения вещевого ящика, контрольная лампа включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигателя омывателя лобового стекла, электродвигателя вентилятора печки
F8 Запасной
F9 Запасной
F10 Фара левая боковая
F11 Фара правая боковая
F12 Ближний свет правый
F13 Фара ближнего света левая
F14 Левый дальний свет, лампа включения дальнего света
F15 Фара правая
F16 Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давление масла, контрольные индикаторы, реле включения стеклоочистителей, фонари заднего хода, реле аварийных огней, контрольные индикаторы

Так же будет полезно узнать расшифровку реле.

комната Назначение
1 Отвечает за исправность элементов очистки фар.
2 Это реле определяет работу двигателя по омыванию заднего стекла.
3 Этот компонент защищает от выхода из строя лампы поворотников, а также световых сигналов.
4 Защищает мотор от повреждений дворниками.
5 С помощью этих перемычек вы можете определить, исправна лампа или нет.
6 Этот компонент защищает обогреватель заднего стекла от перенапряжения.
7 Лампы фар.
8 Лампы фар.
9 Без этого устройства вентилятор охлаждения двигателя был бы невозможен. Если это устройство выйдет из строя, есть вероятность перегрева мотора.
10 Он отвечает за работу клаксона.

Новый образец

Девятки ВАЗа и их модификации постоянно модернизируются. В полной мере это касается элементов электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличается от старого блока. Внимательное изучение нового блока покажет заметные изменения в его конструкции. Установлено всего 9 реле, количество предохранителей осталось прежним.Новый блок предохранителей ВАЗ 2109 оказался надежным и практичным в эксплуатации и обслуживании.


На фото — новый блок предохранителей ВАЗ 2109

Место установки плавких вставок, изменилась их конструкция. Они стали ножевыми, что обеспечивает надежный контакт в местах их размещения. В пластиковом корпусе осталась всего одна печатная плата, за которой стало проще обслуживаться. Новый агрегат получил маркировку 2114-3722010-60. Эти блоки питания также были модернизированы.В первой конструкции нового БП реле К1 включало очистители фар, во второй разработке реле К1 подключает вентилятор. Такие блоки были рассчитаны на девятку с электронной педалью газа.

Количество предохранителей / сила тока

Защищенные цепи

F1 (8A) Запасной
F2 (8A) Запасной
F3 (8A) Запасной
F4 (16A) Электросхема электродвигателя и выключатель печки, реле вентилятора радиатора
F5 (3A) Выключатель стояночного тормоза и гидравлического тормоза, аварийный стоп-сигнал, датчик температуры, индикатор температуры охлаждающей жидкости, индикаторная лампа уровня топлива, индикатор уровня топлива, индикатор уровня топлива, вольтметр, тахометр, лампы заднего хода, оптика заднего хода, контрольные и сигнальные лампы для указателей поворота, выключателя и выключателя указателей поворота, выключателя аварийного освещения
F6 (8A) Выключатель внутреннего освещения и стоп-сигнала
F7 (8A) Лампа и выключатель освещения панели приборов, лампа освещения перчаточного ящика, лампа подсветки прикуривателя и ручки обогревателя, контрольная лампа включения габаритов, лампы освещения помещения
F8 (16A) Электродвигатель вентилятора радиатора, звуковой сигнал
F9 (8A) Левая лампа, левая задняя лампа
F10 (8A) Правая лампа, задняя правая лампа, сигнальная лампа и выключатель противотуманных фар
F11 (8A) Лампы указателей поворота, прерыватель и выключатель указателей поворота, контрольная лампа в аварийном режиме
F12 (16A) Гнездо для переноски лампы, прикуривателя
F13 (8A) Дальний свет правой фары
F14 (8A) Дальний свет (левая фара), контрольная лампа дальней оптики
F15 (8A) Ближний свет передняя правая фара
F16 (8A) Ближний свет левой фары

Реле значений блоков нового образца.

комната За что отвечает
K1 Без этого компонента двигатель омывателя заднего стекла не может работать.
К2 Отвечает за работу указателей поворота, а также световой сигнализации.
K3 Отвечает за работу двигателя стеклоочистителя.
K4 Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
K5 Этот компонент обеспечивает работу фар дальнего света.
K6 Эта деталь обеспечивает работу омывателя фар.
K7 Это реле защищает от выхода из строя электродвигателя электрического стеклоподъемника. Конечно, это действительно так, если в вашем автомобиле установлены окна.
K8 Клаксон.
K9 Вентилятор системы охлаждения защищает от перенапряжения.
K10 Обеспечивает работу обогревателя заднего стекла.
K11 Лампы ближнего света.

Форсунка

Выбор блока предохранителей не зависит от применяемой системы питания, ориентируйтесь на год выпуска автомобиля.

На девятках с инжектором, помимо штатного БП с маркировкой 2114-3722010-60, установлен еще один вспомогательный.Вы можете найти его под передней панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) установлен в новой конструкции.

Схема реле на впрыск ВАЗ 2109

Блок питания имеет три предохранителя и три реле электромагнитных.

Как снять и заменить блок

Такая операция может понадобиться, если необходимо отремонтировать блок питания или заменить его новым. Это по силам сделать даже начинающему водителю. Требуется ключ на 10 (лучше всего использовать головку или розетку).Перед снятием блока питания откройте капот моторного отсека автомобиля.

Порядок снятия БП:

  1. Отсоединить клеммы от АКБ. Это необходимо для предотвращения возможности короткого замыкания в электрооборудовании.
  2. Для удобства снимите защитную пластиковую верхнюю крышку блока питания.
  3. Блок крепится к корпусу двумя винтами (выворачиваются гаечным ключом).
  4. Отсоединить разъемы с проводами.Один из них находится в моторном отсеке на широкой стороне агрегата ближе к лобовому стеклу. Сначала снимаем резиновую защитную крышку, а затем, раскачивая, отсоединяем разъем из стороны в сторону.
  5. Остальные разъемы расположены под БП. Чтобы добраться до них, снимите два крайних реле, окрашенных в черный цвет. После этого поднимается корпус БП и отсоединяются остальные разъемы.

Блок вынимается из моторного отсека для ремонта или замены.Установка его на место осуществляется в обратной последовательности. В этом случае обратите внимание на резиновую прокладку между БП и кузовом автомобиля. Он должен быть целым, без трещин и надрывов, иначе его заменит на новый. Прокладка нужна для защиты БП от влаги, которая может вызвать короткое замыкание в электрической цепи автомобиля.

Посмотрите видео канала АвтоМалина о снятии блока предохранителей ВАЗ 2109

Снятие и замена предохранителей

При выходе из строя какого-либо элемента электрооборудования автомобиля, в первую очередь, исправности плавкой вставки или электромагнитного реле проверено.Для этого снимаем защитную крышку БП. Он легко снимается после освобождения двух защелок по бокам устройства. На обратной стороне крышки вы можете найти необходимую информацию о предохранителях и реле. Специалисты рекомендуют заменять неисправные детали при отключенном аккумуляторе.

Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда удается обнаружить неисправность защитного устройства. Перед установкой новой плавкой вставки необходимо проверить цепи на наличие короткого замыкания.Если его не удалить, все предохранители перегорят.

Процедура проверки исправности предохранителей следующая:

  1. Выньте предохранитель.
  2. Измерительный прибор установлен в положение измерения сопротивления.
  3. Щупы прибора прикладываем к ножкам предохранителей и измеряем.
  4. Сопротивление рабочей части должно быть близким к нулю.
  5. Если показания указывают на бесконечность, элемент неисправен.

Конструкция предохранителей старого блока и новой модели отличается.Блок предохранителей ВАЗ 2109 старой модели оснащен предохранителями цилиндрической формы. Убрать их можно пальцами, но лучше щипцами, чтобы не получить ожоги. Пинцет уже входит в комплект блоков новой конструкции.

Цилиндрические предохранители старых агрегатов устанавливаются в гнезда с пружинными зажимами. Эти фиксаторы часто окисляются, поэтому их будет полезно очистить. Для этих целей хорошо подойдет школьный ластик, спирт, одеколон или растворитель. Не используйте наждачную бумагу.Желательно подтянуть хомуты, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.

Пинцет предохранительный Замена предохранителя

В БП новой конструкции установлены ножевые плавкие вставки. Они имеют цифровое обозначение номинального тока на корпусе, а также цветную окраску, что позволяет легко найти и заменить неисправный прибор. Для замены пинцетом накройте неисправное устройство и раскачивайте его из стороны в сторону, одновременно вытягивая предохранитель вверх. После нескольких попыток это удастся.

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 — отвечает за мытье стекла сзади.
  2. К2 — поворотники и аварийка.
  3. К3 — дворник.
  4. К5 — дальний свет фар.
  5. К6 — очиститель фар.
  6. К8 — отвечает за сигнал.
  7. К9 — включение вентилятора в системе охлаждения двигателя.
  8. К10 — отвечает за обогрев заднего стекла.
  9. К11 — фары ближнего света.
Структура схемы нового блока
  1. К1 — очиститель фар.
  2. К2 — прерыватель поворотников и аварийка.
  3. К3 — очиститель лобового стекла.
  4. К4 — контроль исправности лампочек.
  5. К5 — отвечает за окно.
  6. К6 — звуковой сигнал.
  7. К7 — обогрев заднего стекла.
  8. К8 — дальний свет.
  9. К9 — ближний свет.
Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
означает силу тока, а буква A означает, что данный тип является предназначен для защиты от токов короткого замыкания
.

Схема предохранителей

Ваз 2109 обозначена таким образом.

  1. F1 — очистители фар. Используйте предохранитель (10А).
  2. F2 — повороты и аварийный свет (10А).
  3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
  4. F4 — подогрев стекла и прикуривателя (20А).
  5. F5 — вентилятор сигнала и охлаждения (20А).
  6. F6 — электростеклоподъемники на передних дверях (30А).
  7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 — противотуманка L (7,5А).
  9. F9 — противотуманная фара П (7,5А).
  10. F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7.5А).
  11. F11 — правильные габариты и фара (7,5А).
  12. F12 — фары ближнего света П (10А).
  13. F13 — фара ближнего света L (7,5А).
  14. F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
  15. F15 — дальний свет фар П (7,5А).
  16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электрическим устройством, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от минусовой клеммы аккумуляторной батареи.
  2. При замене предохранителей придерживайтесь маркировки. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
  3. Так же нельзя замыкать провода накоротко, проверить цепь на искру,
    это приведет к прогоранию пути тока.
  4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
    нельзя.Это может привести к замыканию реле и возгоранию.
    дорожек, что приведет к выходу из строя всей платы.
Важные моменты

Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. систему через реле.

Игнорируя это, пути, по которым течет ток, выгорят.Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы с цепями предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать.Но можно и без него разобраться.
  2. Вся процедура выполняется аккуратно и без спешки.
  3. Отсоедините все имеющиеся предохранители и реле.
  4. Снимите саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите дорожки растворителем, просто делайте все
    предельно аккуратно и осторожно, так как живые дорожки
    легко могут повредить, а если вы повредите их, вам придется припаять.
  6. Соберите в обратном порядке.
  7. Электросхема ВАЗ 21093
  8. готова к выполнению своих функций.

Электродвигатели мотор-редукторов (дворники, дворники заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с уменьшенным проводом (1 мм2). Цепь заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепи монтажного блока цепи зажигания-генератора не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) подключаются через реле.

С 1998 года на автомобилях вместо блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием таймера омывателя заднего стекла и реле вентилятора мотора системы охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, на нем нанесена белая отметка. это рядом с разъемом XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


А
Назначение
1
10

Клапан омывателя фар
2
10
3
10

Внутреннее освещение
4
20
Обогрев заднего стекла
Реле (контакты) обогрева заднего стекла

Прикуриватель

5
20
6
30
Электростеклоподъемники передних дверей
Реле питания
7
30
Очистители фар (в рабочем режиме)
Реле очистителя фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя окон
Электродвигатель очистителя заднего стекла
Таймер омывателя заднего стекла
Клапаны омывателя лобового и заднего стекла
Реле (обмотка) включения электропривода вентилятор системы охлаждения двигателя
Реле (обмотка) обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
8
7.5
Левая противотуманная фара
9
7,5
Правая противотуманная фара
10
7,5

Капот двигателя
Лампы освещения приборов
Сигнальная лампа

Лампа прикуривателя
Левая фара (стояночный свет)

11
7,5
Фара правая (габаритный свет)
12
7.5
Фара правая (ближний свет)
13
7,5
Левая фара (ближний свет)
14
7,5
Левая фара (дальний свет)
15
7,5
Фара правая (дальний свет)
16
15
Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота)
Контрольная лампа поворота

Обмотка возбуждения генератора (при запуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Указатель заслонки карбюратора
Стояночный тормоз контрольная лампа
Лампа светового табло «СТОП»
Датчик температуры охлаждающей жидкости
Датчик уровня топлива с резервной лампой
Вольтметр

17

Запасной
18

Запасной
19

Запасной
20

Запасной
Реле
K1
Реле стеклоочистителя фар
K2
Реле сигнализации / указателя поворота
K3
Реле стеклоочистителя
К4
Реле исправности ламп
K5
Реле стеклоподъемника
K6
Звуковые реле
K7
Реле обогрева заднего стекла
K8
Реле дальнего света фар
K9
Реле ближнего света фар

Блок предохранителей 17.3722

До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем № 15 в монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и расположен в отдельном пластиковом корпусе.


А
Назначение
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (при включении)
Реле стеклоочистителя фар (контакты)
Клапан включения омывателя фар
4
16
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель обогревателя
Электродвигатель омывателя окон
Электродвигатель очистителя заднего стекла
Таймер омывателя заднего стекла
Омыватель лобового и заднего стекла
Обмотка реле вентилятора охлаждения
Катушка реле включения обогрева заднее стекло
Лампа освещения перчаточного ящика
5
8
Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа
Задние фонари (лампы заднего хода)
Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумулятора
Мотор-редуктор и реле включения очистителя лобового стекла
Обмотка возбуждения генератора (при запуске)
Лампа светового табло «СТОП»
Датчик температуры охлаждающей жидкости и топлива
6
8
Задние фонари (стоп-сигналы)
Внутреннее освещение
Электрические стеклоподъемники и реле питания
7
8
Освещение номерного знака
Капот двигателя
Контрольная лампа стояночного света
Лампа приборного освещения и прикуриватель
Дисплей рычага обогревателя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Левая фара (стояночный свет)
Левая задняя фара (стояночный свет)
10
8
Правая фара (стояночный свет)
Правый задний фонарь (стояночный свет)
11
8
Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации)
Сигнальная лампа
12
16
Выключатель обогревателя и обогревателя заднего стекла
Прикуриватель
Патрон переносной лампы
13
8
Фара правая (дальний свет)
14
8
Левая фара (дальний свет)
Контрольная лампа дальнего света
15
8
Левая фара (ближний свет)
16
8
Фара правая (ближний свет)
Реле
K1
Таймер омывателя заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
K2
Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
K3
Реле прерывания стеклоочистителя (522.3747 / 2108-3747710)
К4
Контактные перемычки вместо реле контроля исправности лампы
Реле исправности лампы (4402.3747 / 21083-3747410, 21083-3747410-06)
K5
Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
K6
Реле стеклоочистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
K7
Реле электрического стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
K8
Звуковые реле (13.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
