Установка камеры заднего вида AutoExpert VC-215 и монитора DV-250 | Камеры заднего вида | Обзоры

В дополнение к парковочному радару (парктронику) решил поставить камеру заднего вида. Выбрал AutoExpert VC-215 и монитор этого же производителя.

Почему я выбрал именно эту модель? Во-первых, госномер моего Форда расположен сбоку, а камера в рамке номерного знака не давала бы объективной информации о расстоянии до препятствий, находящихся с противоположной стороны

Различные варианты врезных камер я отмел сразу же: бампер у меня металлический, я уже намучался, устанавливая датчики парктроника (цифры 1-4 на фото). Да камера располагалась бы слишком низко. Это во-вторых.

А в-третьих, мне понравилась форма корпуса, в который установлена камера. Но это, всего-навсего, личные предпочтения. Как я понимаю, модули камер заднего вида абсолютно одинаковы для любой модели, а модификация зависит от формы корпуса и вариантов крепления к кузову автомобиля.

Еще несколько нюансов: камера полностью защищена от пыли и воды по IP68, ее угол обзора составляет 170⁰ и она сама формирует парковочные линии, которые помогают правильно оценить расстояние до препятствия позади.

Комплектность поставки:

— камера с проводом питания и видеоразъемом типа «тюльпан»;

— видеокабель длиной 6 м.;

— двухсторонний скотч 3М и комплект шурупов для крепления камеры;

— инструкция с техническими характеристиками.

Когда я осматривал камеру заднего вида AutoExpertVC-215, то обратил внимание на два провода белого (1) и синего (2) цветов:

В инструкции указано, что это перемычки, отвечающие за разворот изображения на 180⁰ (1 — белый) и отключение парковочных линий (2 — синий). Таким образом, разрезав провода, камеру можно использовать как камеру переднего хода.

Если кому-нибудь это поможет определиться с выбором, на фото ниже я привел габаритные размеры модели AutoExpertVC-215:

Еще один положительный момент: камера легко выщелкивается из корпуса и переворачивается в то положение, которое нужно в данной конкретной ситуации.

В моем случае, я перевернул камеру на 180⁰, поскольку планировал установить ее не внизу, а на крыше микроавтобуса под некоторым углом, который будет оптимальным для корректной оценки расстояния до препятствия.

Итак, с камерой разобрались. Теперь об устройстве отображения видеосигнала. Я приобрел универсальный раскладной монитор AutoExpert DV-250. Почему эту модель? Максимальный размер экрана среди подобных, 5 дюймов. На рынке присутствуют модели в таком же корпусе с экранами 3,5 и 4,3 дюйма. Я захотел максимальный размер.

Компактные размеры в сочетании с хорошим разрешением определили мой выбор. Толщина девайса в сложенном виде составляет 25 мм. На фото ниже – габариты монитора и его вид в раскрытом состоянии:

Комплект поставки:

— раскладной цветной монитор диагональю 5″;

— провод с разъемом питания;

— тройной разъем видео и питания;

— двухсторонний скотч 3М по размерам подставки;

— антискользящий коврик на торпеду;

— инструкция с техническими характеристиками.

Как видно на фото, красным штекером (1) подключается бортовое питание 12В. Желтый разъем (2) позволяет воспроизводить на мониторе видео с любого внешнего источника. А вот № 3 – предназначен только для подключения камеры заднего вида. И при подаче на него видеосигнала монитор автоматически включается или переключается на этот вход, даже если через другой видеовход транслируется сигнал.

Об оборудовании, необходимом для создания автомобильной видеопарковочной системы AutoExpert я уже рассказал. Следующий шаг – установка камеры, подключение ее к бортовой сети автомобиля и к монитору, а также полевые испытания.

Как я уже говорил, камеру заднего вида я планировал установить на крыше моего Форда. Для это цели взял жестяную полосу, согнул ее под углом примерно в 30⁰, на одну сторону закрепил камеру, а вторую приладил к крыше.

Камеру установил так, чтобы видеть свой бампер.

Плюс провода питания камеры подключил лампе заднего хода, а минус – к массе. Шестиметровый видеокабель проложил за обшивкой кузова и вывел его на торпеду. Сам монитор установил на приборную панель, а запитал его от блока предохранителей.

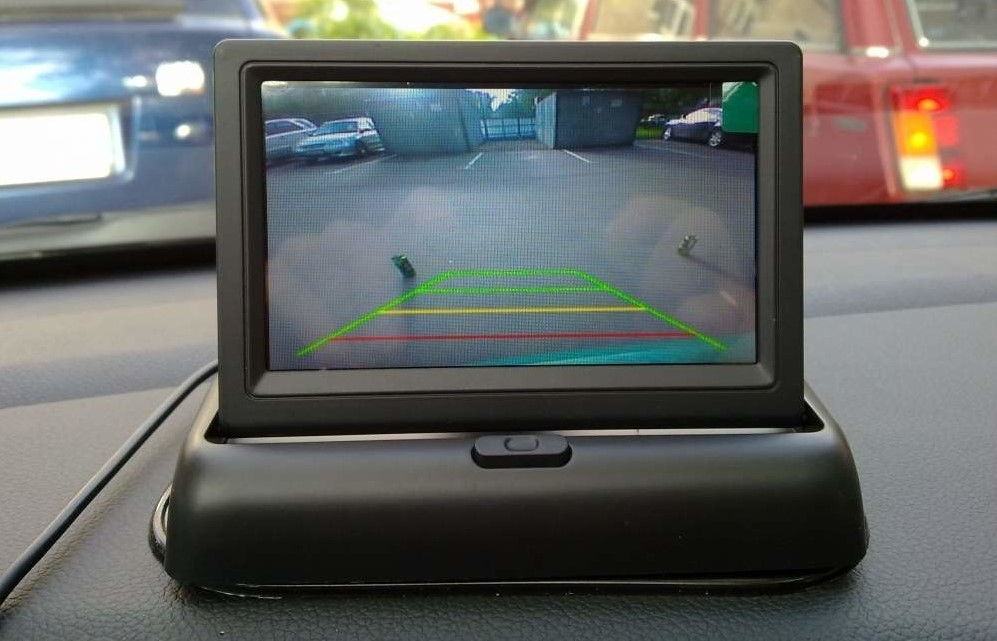

Подключил видеокабель, завел двигатель, включил заднюю передачу и увидел картинку:

На фото видно, что бампер автомобиля, находящегося позади меня, упирается в зеленую зону, а расстояние между машинами составляет 72 см.

Я опять сел за руль и немного откатился. Препятствие уже находится посрелине желтой зоны.

В этот раз дистанция между бамперами составила 40,5 см. Наконец я сдал назад так, чтобы позади стоящий автомобиль максимально находился в красной зоне парковочных линий.

При взгляде на монитор создается ощущение, что я уже въехал в препятствие, хотя на самом деле до него еще 10 см. Я думаю, что за несколько дней использования приноровлюсь точно оценивать расстояние до препятствия позади и парковаться «впритирку».

А теперь о плюсах-минусах камеры AutoExpertVC-215 и монитора AutoExpertDV-250.

Хотя система раскладывания монитора и выполнена из довольно качественных материалов, со временем она может выйти из строя. Надеюсь, что мне она прослужит достаточно долго, так как я решил не закрывать монитор вообще. Других минусов я не обнаружил.

Перейдем к позитиву. Камера:

— легкость крепления;

— наличие всех необходимых материалов, проводов, переходников и других запчастей для монтажа видеопарковочной системы;

— простота подключения к бортовой сети автомобиля;

— формирование парковочных линий;

— возможность использования в качестве передней обзорной камеры;

— пыле- и влагозащита по IP68;

— угол обзора 170⁰.

Монитор:

— хорошее разрешение;

— компактные размеры;

— раскладной;

— простота установки на приборную панель;

— два видеовхода;

— приоритет сигнала с камеры;

В заключение хотел бы сказать, что я очень доволен парковочной видеосистемой на базе камеры AutoExpert VC-215 и раскладного монитора AutoExpert DV-250. На мой взгляд, ее стоимость полностью соответствует функциональности, качеству материалов и сборки. Я буду очень рад, если мой обзор поможет кому-нибудь при выборе аналогичных девайсов. А со своей стороны рекомендую оборудование и автоаксессуары торговой марки AutoExpert всем, кто хочет получить качество за приемлемую цену.

Установка камеры заднего вида 👍 — 🎶 автозвук Audio Hi-Fi

Рассмотрим в данной статье подробно, как выбрать необходимое оборудование, подключить его без профессиональных навыков, а также какие способы установки доступны на сегодняшний день.

Выбор камеры заднего вида

Современные производители предлагают большой выбор самых разнообразных камер заднего наблюдения для автомобилей. Большая часть из них — это устройства из Китая, которые, однако, по своему качеству иногда не уступают флагманам. Для того, чтобы сделать правильный выбор и подобрать оптимальную камеру для автомобиля, необходимо обратить внимание на следующие параметры:

  • цена — стоимость для любого покупателя является одним из основных критериев. В случае с данными гаджетами цена на продукт может отличаться в несколько раз, в зависимости от производителя. Если вы выбираете камеру только для того, чтобы изредка ей пользоваться, то не стоит рассматривать предложения с высоким разрешениям за большие деньги. Выберите среднюю ценовую категорию;
  • разрешение — основной параметр, от которого во многом зависит качество картинки на мониторе. Чем выше данный показатель, тем лучше будет работать устройство, однако, как мы уже упоминали выше, далеко не всем нужна суперкачественная картинка;
  • чувствительность к освещению — очень важный параметр для городских жителей северных регионов, а также в городах, где есть проблема с освещением дорог. При низкой чувствительности, после наступления темноты, камера практически перестает выполнять основные функции даже при высоком разрешении;
  • угол обзора — каждый владелец автомобиля сам выбирает, насколько градусов необходимо, чтобы поворачивалась камера. Как правило, производители предлагают варианты от 120 градусов до 180. Если вы не уверены, какой именно вам нужен, то можно остановиться на среднем варианте;
  • наличие монитора — если в вашем автомобиле нет встроенного монитора, то камеры лучше выбирать в комплекте с монитором для вывода изображения.

Способы установки камеры заднего вида

Немаловажным фактором также является способ установки камеры заднего вида для автомобиля. В целом, можно выделить два основных варианта установки:

  • камера и отдельная система для вывода картинки — это может быть подключение ко встроенной мультимедийной системе или же самостоятельное подключение к отдельно установленному экрану. Отлично подойдет для тех, кто уже имеет монитор, а также не хочет менять общий дизайн автомобиля и подвергать замене зеркало заднего вида;
  • камера с зеркалом — такой вариант предусматривает вывод изображения с устройства непосредственно на зеркало заднего вида. Происходит это следующим образом: выбирается либо специальное зеркало с небольшим встроенным экраном или применяется специальная накладка на заводское зеркало. Подойдет для профессиональных водителей, которые легко смогут обходиться подобной заменой.

Помимо способа установки также есть необходимость выбрать место, куда именно будет устанавливаться камера.



Во многом место зависит от модели автомобиля, а также от того, куда легче будет установить гаджет. Одни из самых распространенных вариантов:

  • плафон для освещения госномеров автомобиля. Некоторые производители предлагают все необходимые детали для закрепления камеры заднего вида в данном месте. Преимуществом является то, что благодаря подсветке улучшается качество изображения;
  • в ручку багажника.
    Подойдет для машин, у которых ручки выполнены единым корпусом с молдингом. Закрепить камеру можно будет с помощью обычных саморезов;
  • закрепить на номерной знак — также распространенный вариант, который подойдет всем моделям машин.

Выбрать вариант установки камеры заднего вида можно, как самостоятельно, так и при помощи специалистов, которые учтут особенности автомобиля, а также высоту подвески и характеристики дорог в регионе.

Необходимые инструменты и материалы

Просто купить камеру не всегда бывает достаточно. Подключение камеры заднего вида своими руками подразумевает необходимость дополнительных инструментов и некоторых материалов.

В первую очередь, многие владельцы автомобилей забывают про то, что перед установкой машину и особенно место крепления необходимо тщательно очистить. Можно воспользоваться услугами профессионально мойки или самостоятельно убрать пыль и грязь. Если пропустить данный шаг, то крепление может плохо зафиксироваться.



Также, в зависимости от вида крепления и способа установки, необходимо уточнить, какие дополнительные детали вам понадобятся. Это могут быть:

  • саморезы;
  • кабели;
  • переходники;
  • шнуры;
  • блоки питания и т.д.

Уточнять необходимо конкретно для выбранной модели камеры заднего вида. Некоторые производители предоставляют в комплекте все детали для самостоятельного монтажа.

Этапы монтажа камеры заднего вида

Рассмотрим подробную инструкцию, как установить камеру заднего вида в случае выбора места над задним бампером машины, с подсоединением ко встроенному монитору Pioneer.

Подготовка места для установки камеры

Выбранное место для подключения камеры имеет несколько преимуществ. В первую очередь — широкий угол обзора и отсутствие мешающих деталей. Однако есть и минус. Камера остается «на улице» и доступна посторонним людям. Поэтому этот вариант подойдет для владельцев автомобилей с гаражами, или же если блок над госномерами более утоплен, тем самым создается место, чтобы спрятать камеру.

Предварительно необходимо закрепить кронштейн камеры, просверлив 4 отверстия для крепления и 1 — для провода питания.

Подключение питания

Наиболее ответственный этап — подключение к общей сети электричества автомобиля. Если у вас нет опыта подобных работ, то лучше обратиться к специалисту, дабы не испортить устройство. Если же понимание общее как и что работает есть, то необходимо следовать данным этапам.

У любой камеры есть два провода: для питания и для передачи видеосигнала. Так как большая часть камер имеет короткие провода, то их необходимо удлинить таким образом, чтобы они доставали до монитора. Удлинители часто входят в комплект.

Питание чаще всего подключается к задним фонарям. Таким образом одновременно со включением заднего хода будет включаться и камера.

Проводка кабелей в салоне автомобиля

Все провода необходимо провести по багажнику и салону, спрятав их, во избежание обрывов. Сделать это можно двумя способами: либо закрепить все под обшивку, либо зафиксировать провода специальными фиксаторами.

Преимущество первого варианта — провода не будут видны, однако данный метод требует более детального и масштабного разбора автомобиля, что хотят далеко не все.

Второй способ легче и быстрее, но полноценной гарантии отсутствия обрывов нет.

Подключение монитора

В случае, если подключение осуществляется не ко встроенному монитору, то также необходимо найти питание для этого элемента системы.

Подключение камеры к магнитоле или к монитору осуществляется с помощью провода передачи видеосигнала. Его необходимо подсоединить к вашему устройство, исходя из цвета. В случае с магнитолой Pioneer — это коричневый «тюльпан». Далее в настройках монитора указывается включение камеры заднего вида. После этого необходимо сменить полярность на режим батареи.

Все, ваша камера будет включаться автоматически со включением заднего хода.

Заключение

После правильного монтажа камеры заднего вида намного легче и приятней становится не только водить автомобиль по оживленным дорогам, но и парковаться. В случае, если ваш монтаж и установка камеры заднего вида на автомобиль своими руками не дали нужного результата, или же картинка постоянно пропадает с монитора, лучше обратиться в сервисный центр. Специалисты быстро определять причину и устранят ее.

Воспользовавшись вышеуказанными советами по приобретению и монтажу камеры заднего вида, вы легко сможете за небольшое время обновить собственный автомобиль, сделав его еще более комфортным и безопасным.

Автомобильная камера заднего вида с 7-дюймовым монитором HD + 3

новое скидка
Производитель
Наличие товара на складе
Товар находится на складе и готов к отправке.
Да, мы отправляет в
Цена без учета НДС 23,250.00 р.
Цена с учетом НДС 27,900. 00 р. 35,100.00 р.

Описание продукта Автомобильная камера заднего вида с 7-дюймовым монитором HD + 3

Автомобиль камера заднего вида с множеством мониторов — 7″ HD монитор + 3x HD камера -. AHD парковка и реверсирование набор подходит для сельскохозяйственных и строительных машин

Монитор и камера от PROFIO ELECTRONICS имеют разрешение AHD от 1024x600p , благодаря которой вы можете увидеть все детали четко и четко.AHD камера позаботится о качественном изображении не только днем, но и с ночным видением с 18 ИК-светодиодами, вы также можете хорошо видеть при движении задним ходом ночью.Размер ЖК-экрана делает этот набор идеальный помощник при движении задним ходом.

Эта система AHD представляет собой сочетание лучших технологий, разработанных для фургонов, микроавтобусов, трейлеров, автобусов, грузовиков, полуприцепов, тракторов, комбайнов и другой сельскохозяйственной или строительной техники и транспортных средств. Вы по достоинству оцените систему AHD, особенно при установке на более крупные автомобили,

где вам нужно больше обзоров под разными углами, это лучшее решение при мониторинге транспортных средств и машин в сложных рабочих условиях.

Возможность подключения до 4-х камер с возможностью выбора порядка отображения камер.

Отдельные камеры можно отображать рядом или, при необходимости, комбинировать расположение камер на мониторе.

Комплект парковочной камеры для комфортного движения задним ходом

Благодаря этой системе вы будете точно знать, что находится позади или вокруг автомобиля. Реверсивный комплект AHD включает 7-дюймовый ЖК-монитор + 3x камеры с ИК-ночным видением + 3×5м, 10м, 15м, 20м кабель, который включен в стоимость набора, и вы можете выбрать его в соответствии с вашими потребностями при заказе. Набор AHD является исключительным не только из-за качества изображения, но также вы можете подключить к монитору до 4 камер AHD одновременно. На мониторе можно отображать все камеры рядом одновременно для лучшей ориентации, или, при необходимости, выберите вариант отображения камеры в соответствии с вашими потребностями. В меню монитора вы также можете выбрать зеркальное отображение изображения камеры. Этот реверсивный набор имеет широкий спектр применения . Уровень защиты IP камеры составляет до IP 66 , что означает, что он водонепроницаем, пыленепроницаем и устойчив к повреждениям.

Первый на рынке реверсивный набор с разрешением AHD 1024x600p, ЖК-монитором 7 дюймов с возможностью подключения до 4-х камер AHD с ИК-подсветкой ночного видения.

Благодаря разрешению AHD монитора и камеры вы увидите все детали четко и резко.

Установка и сборка этих камер очень проста.

Монитор включает в себя экранное меню, которое позволяет регулировать резкость, яркость, контрастность, а также позволяет вращать и отражать изображение для реалистичного отображения правой и левой стороны. Пульт дистанционного управления упрощает управление функциями. Также в комплект входит пара встроенных динамиков и дисплей с разрешением 1024×600 пикселей с соотношением сторон экрана 16: 9. Каждая камера имеет свой собственный канал, и отдельные камеры переключаются с помощью кнопок непосредственно на мониторе или с помощью пульта дистанционного управления.

Использование камеры заднего вида с монитором в разрешении HD, также подходящей для строительной техники.

ЖК-монитор позволяет подключать необходимую камеру через разъем с фонарями заднего хода, поэтому при движении задним ходом он позволяет автоматически переключать выбранную камеру, которая будет отображаться на мониторе. ЖК-монитор с камерами можно подключать различными способами, при необходимости, для включения при движении задним ходом или сразу после запуска автомобиля. Угол наклона камеры регулируется. Монитор с камерой оснащен регулируемым кронштейном , который можно прикрепить в нужном месте. Поставляется с солнцезащитным козырьком, обеспечивающим четкое изображение без бликов.

Высокий уровень защиты до IP 66 обеспечивает водонепроницаемость, пыленепроницаемость и устойчивость к повреждениям.

Если вам нужно установить монитор иначе, чем с помощью кронштейна (который входит в комплект), вы можете найти в нашем предложении еще три типа подставок, которые позволяют прикрепить монитор, например, к ветровому стеклу или где он необходимо. Если вам необходимо поставить камеру на прицеп, который можно снимать с легкового или грузового автомобиля, вы можете купить в нашем интернет-магазине соединительный кабель камеры заднего вида для прицепов и полуприцепов. Это обеспечивает легкое отключение реверсивной системы и повторное подключение.

Универсальная камера заднего вида с монитором — комплект для парковки и заднего хода AHD

ЖК-монитор AHD 7 дюймов
Возможность подключения до 4-х камер заднего вида
Ночное видение до 10 м
Угол обзора камеры 150 °
Возможность отображения всех камер на экране
Разрешение дисплея 1024x600px

Технические характеристики монитора:

Модель: Profio Quad View L7
7 «ЖК — монитор
Система: PAL / NTSC
Соотношение сторон: 16: 9
Разрешение монитора: 1024 x 600
Входы: 4x AV
Контрастность: 300: 1
Возможность настройки: яркости, контрастности, цвета
Источник питания: 12 В-24 В постоянного тока
Потребляемая мощность: 5 Вт
Рабочая температура: от -10ºC до 60ºC
Температура хранения: от -20ºC до 70ºC

Технические характеристики камеры:

Модель: Камера заднего вида Profio L10
Датчик изображения: MIX SONY225 CMOS 1/3 «
Разрешение: HD 1024×600
Система: PAL / NTSC
Минимальное освещение: 0,1 люкс
ИК-ночное видение: есть 18 ИК-светодиодов
Расстояние ночного видения: 10 м
Угол обзора: 150 °
Уровень защиты IP: IP 66 водонепроницаемый, пыленепроницаемый, устойчивый к повреждениям
Потребляемая мощность: 3 Вт
Рабочая температура: от -20 до 70 ° C
Источник питания постоянного тока: 12 В-24 В

Содержимое пакета:

1x 7-дюймовый ЖК-монитор AHD
3x камера заднего вида AHD
3x соединительный кабель 5м, 10м, 15м, 20м на выбор
1x пульт дистанционного управления
1x солнцезащитный козырек
1x кронштейн для крепления монитора
3x Кронштейн для крепления камеры
1x руководство

Вы можете выбрать длину кабеля в соответствии с вашими потребностями: 5 м, 10 м, 15 м и 20 м. Укажите длину кабеля в примечании к заказу.

Комментарии

Microsoft Word — PLCM7500.docx

%PDF-1.6 % 31 0 объект > эндообъект 62 0 объект >/Шрифт>>>/Поля[]>> эндообъект 28 0 объект >поток 2015-01-13T15:11:37-05:00PScript5.dll версии 5.2.22015-01-13T15:43:42-05:002015-01-13T15:43:42-05:00Acrobat Distiller 10.0.0 (Windows) приложение/pdf

  • Microsoft Word — PLCM7500.docx
  • ГрегВ
  • uuid:96b4b3ff-23ac-4067-b1b7-36dc5746305fuuid:cf3c5379-820e-406f-adea-5d8c62494ce5 конечный поток эндообъект 25 0 объект > эндообъект 27 0 объект > эндообъект 66 0 объект >/ProcSet[/PDF/ImageC]/XObject>>>/Тип/Страница>> эндообъект 32 0 объект > эндообъект 1 0 объект > эндообъект 11 0 объект > эндообъект 67 0 объект >/ProcSet[/PDF/ImageC]/XObject>>>/Тип/Страница>> эндообъект 71 0 объект >поток д 612 0 0 792 0 0 см /Im0 Делать Вопрос конечный поток эндообъект 73 0 объект >поток

    Часто задаваемые вопросы по установке камеры заднего вида

    — Автомобильный блог своими руками

    Задняя камера — хороший вариант безопасности при движении задним ходом, потому что вы можете легко видеть пространство позади вашего автомобиля. Если у вас есть дети/препятствия/другие позади вашего автомобиля, вы можете все увидеть с помощью камеры заднего вида. Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и в большей степени способствует проверке неисправности камеры.

    Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но способ подключения камеры заднего вида при установке камеры заднего вида одинаков.



    Каждый модный автовладелец должен изучить руководство по установке камеры заднего вида, чтобы узнать, как ее перемещать. На рынке есть совершенно разные стили камер заднего вида. Сначала вам нужно найти самую простую камеру заднего вида. Большинство из этих камер заднего вида установить не составит труда.

    Резервное копирование / изображения руководства по установке камеры заднего вида

    Вы можете выполнить установку самостоятельно, прочитав руководства по установке или просмотрев видеоуроки о том, как их установить. после прочтения руководств вы сможете увидеть различные элементы, которые ему нужны, и навыки, с которыми эти элементы работают.

    Резервная камера / камера заднего вида [монтажный жгут]

    • Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) к резервному питанию лампы и к обратному монитору/кабелю GPS]) + кабель видеоадаптера
    • Гнездовой разъем Poer (красный) + штыревой разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервному фонарю (-ve)



    Изображения проводки камеры заднего вида

    Руководство по установке проводов триггера камеры заднего вида

    Для установки вам потребуются следующие предметы, в том числе:

    • Кабель RCA
    • Силовой жгут
    • Камера

    В этой области находятся самые необходимые предметы первой необходимости, может быть и парочка других.

    Резервная камера Кабель RCA

    Это еще один элемент, необходимый для установки камеры заднего вида. Это обсуждается в разделе камеры и обычно включает в себя желтый видеокабель RCA. это можно использовать для ассоциации видео. Его функция состоит в том, чтобы запускать монитор с камеры.

    Длина кабеля может варьироваться от 45 см до 65 см. Бывают случаи, когда кабель может быть чистым оксидом. это сырой лид, и его можно использовать для разных целей.

    Кроме того, необходимо указать, что в способе установки эти кабели используются иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

    Камера заднего вида Ремень питания

    Силовой жгут — это еще один инструмент, который вам нужен для присоединения и, следовательно, для установки. Сюда входит подключение питания постоянного тока. Он включает в себя 12-вольтовый силовой провод, а также черный провод заземления.это может быть главным образом штекерное соединение питания постоянного тока. Он также включает в себя женский 12-вольтовый контакт питания.

    Резервная камера

    Камера — это самый важный элемент, который вам нужен на протяжении всей установки. Камера сравнима с монитором. это часто происходит из-за того, что им нужны аналогичные варианты, такие как один кабель и вилка питания постоянного тока, а также желтый провод RCA. Вы бы использовали резервную камеру, чтобы наблюдать за задним препятствием при движении задним ходом.

    Камера заднего вида, также называемая камерой заднего вида, помогает вам видеть, что находится позади вашего автомобиля, и при этом вам не нужно смотреть назад.Хотя устройство входит в стандартную комплектацию нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида в свой автомобиль, если она не была в комплекте.

    Руководство по установке резервной камеры:

    Кроме того, важно информировать пользователей о том, что монитор может не иметь триггерного провода, это не означает, что он будет использоваться только вручную. это часто не так. Большинство мониторов не оснащены триггерным проводом, потому что они обладают так называемой функцией распознавания видео.Видеопоток будет постоянно строить, они будут работать механически.

    Если вы хотите продолжить установку, выполните следующие шаги и процедуры. Вы должны соблюдать это.

    Камера заднего вида/Резервная камера Процессы установки:

    1. Вырезание отверстий в защитном ящике
    На первом этапе процесса установки необходимо подключить питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, вы должны подойти к блоку предохранителей. Способ работы монитора определяется триггерной линией, используемой для подключения.

    Наилучший способ установки — подключить его к плюсовой клемме фонаря заднего хода автомобиля. Когда он открыт, монитор будет автоматически открываться всякий раз, когда механизм находится напротив.

    Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, что означает, что всякий раз, когда вы открываете ключ, открывается монитор.
    Пока вы выключите двигатель, он погаснет. Этот механизм оптимален для тех, кто использует коммерческий транспорт.

    2. Установка камеры заднего вида:

    Вы только что увидели первый шаг подключения. Второй шаг не похож на первый. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 гнездового выхода.

    3. Подключение питания к монитору и камере заднего вида:

    На этом шаге вы должны подать питание на камеру, просто подключив красную линию к 12-вольтовому блоку питания.В качестве альтернативы вы можете подключиться к положительной стороне обратной стороны автомобиля и подключить черный к земле.

    4. Установка монитора
    Когда вы убедитесь, что монитор получает питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пришло время системе работать.

    Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5), чтобы продолжить подключение.При подключении ознакомьтесь с приведенной выше информацией, поскольку она поможет вам завершить процесс подключения.

    Когда вы знаете, что соединение было пройдено, следующим шагом будет очистка соединения. Всякий раз, когда он открывает ключ или когда он реверсирует, он начнет работать.

    Руководство по установке камеры заднего вида, 4 шага

    1. Соедините положительный и отрицательный провод питания установки камеры заднего вида с положительным и отрицательным выводами резервного фонаря (Backup Light).

    Когда активируется резервный легкий вес, резервная камера дополнительно активирует .

    Примечание: не подсоединяйте провод резервной камеры с визуальным сигналом или хвостовым фонарем.

    2. Подсоедините видеокабель камеры заднего вида к камере заднего вида/камере заднего вида . Установите входной видеокабель RCA от жгута радио.

    Примечание: не подключайте видеокабель камеры заднего вида к входному кабелю RCA видеовхода от радио.

    3.Подсоедините провод полицейского расследования резервной (задней) камеры (синий цвет или оранжево-белая модификация совершенно другой модели) от жгута проводов с положительным контактом резервного светильника.

    Когда радиостанция обнаруживает, что резервный светильник включен по напряжению, радиостанция механически переключается в режим входа резервной камеры .

    Некоторые из видеокабелей камер заднего вида, соединенные (сопоставьте с изображением внизу) с триггерным проводом, чтобы увеличить результаты полицейского расследования камер заднего вида на положительной клемме резервного фонаря.

    4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода расследования полиции резервной камеры и положительной клеммы резервного облегченного кабеля.

    Примечание. Это соединение проводов является наиболее важным шагом для руководства по установке.

    Если радио не может механически переключиться в режим входа камеры заднего вида после включения резервного фонаря, пожалуйста, проверьте баржу между полицейским следственным проводом и пусковым проводом или дело в том, что пусковой провод сломал какие-то элементы.

    Лучшее руководство по подключению и установке резервной камеры / камеры заднего вида



    Система видеосвязи

    Описанные выше рекомендации по установке камеры заднего вида не применяются к системам на базе видео. Это система, основанная на триггерной линии. Связь, рассмотренная ранее, почти такая же.

    Если вы хотите установить соединение на основе видео, первое, что нужно сделать, это освоить все компоненты. Это поможет процессу установки.
    в сборе

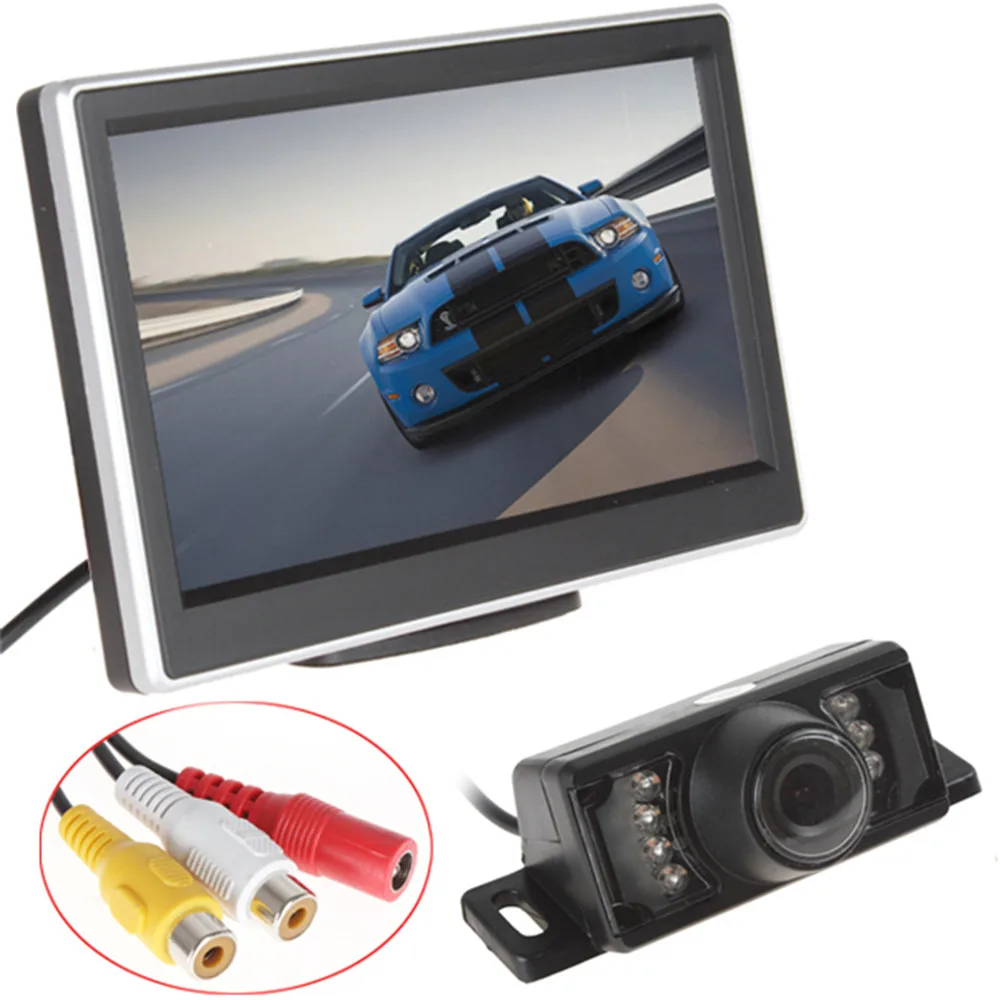

    Для видеоподключений вам потребуются следующие элементы.Среди них:

      1. Кабель RCA
      1. Жгут проводов питания камеры
      1. монитор
      1. Кинокамера
      1. Жгут проводов питания монитора

    Это основные компоненты или предметы, необходимые для этого подключения. Эти проекты должны выполнять важные функции, а именно:
    Аудио- и видеолинии
    Другим аспектом процесса установки является кабель RCA.Это важный аспект, который включает в себя видеокабель RCA, подключенный к камере. У него важная цель. Он может питать мониторы от камер.

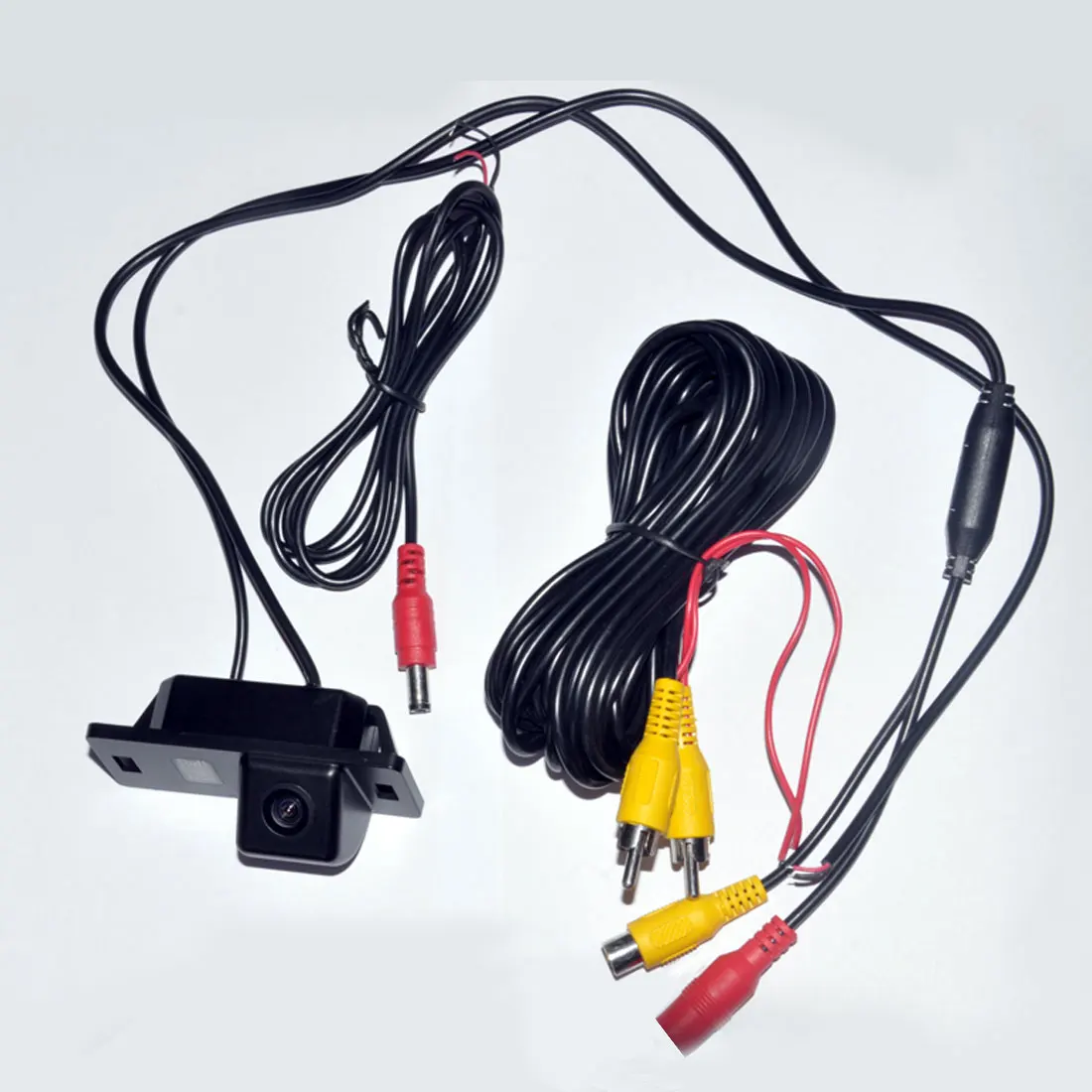

    Жгут проводов питания камеры
    Включает разъем питания постоянного тока, который является шнуром питания. Разъем питания постоянного тока подключается к 12-вольтовому проводу питания, точно так же, как черный цвет используется для проводов заземления. Он также использует 12-контактный штекер питания.

    монитор
    Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход — кабель RCA, он имеет различное покрытие, красный, белый, желтый кабель.

    Белая и желтая оболочки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить, потому что для этого требуется тот же процесс проводки.

    Кинокамера
    Камера является самой важной частью системы. Это не то же самое, что случай, обнаруженный в соединении спускового крючка.Они в чем-то отличаются. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

    Жгут проводов питания монитора
    Это еще один важный аспект процесса установки. Монитор оснащен кабелем питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны два провода.

    Они включают красные линии и черные линии. Черные провода, как обычно, будут на земле, а красный станет плюсовым питанием.

    Установка камеры заднего вида Итоговый отчет:
    Это то, что вам нужно для установки камеры заднего вида. Процесс установки не сложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

    Это означает, что вы должны прочитать инструкцию и следовать ей. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это самостоятельно. Если вы считаете, что это сложно сделать, вы можете нанять специалиста, который сделает это за вас.

    видео на основе установка резервной камеры , это этапы:

    1. Подключите автомобильное зарядное устройство с разъемом заднего вида и подключите к прикуривателю. (Процесс установки необходимо начать с подключения жгута питания постоянного тока к монитору, предназначенному для ввода питания. Вы должны убедиться и выполнить правильное подключение.)

    2, Соедините передатчик с камерами заднего вида. (подключение для подключения питания к монитору питания.Вы можете подключить красную линию к источнику питания 12 вольт, а затем вывести черную на землю. Обычно питание монитора выводится из блока предохранителей.)

    3. Найдите кабель фонаря заднего хода +12 В для камеры заднего вида в R-gerar с помощью тестового карандаша. (Пришло время подключить задний фонарь видео и питание камеры к разъему камеры. Как уже упоминалось, косичка важна, потому что она включает питание доступен для камеры и подключает видеовыход к монитору.)

    Эффект (подключите питание к камере, можно просто подключить к красной линии и питанию 12 вольт. Черные кабели должны как обычно входить в землю. Энергия в камеру поступает обычно от заднего фонаря.)

    Бесплатное онлайн-руководство по установке камеры заднего вида

    Большинство камер оснащены инструкциями по установке резервной копии пользователя b . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать любых размеров и форм в соответствии с вашими личными предпочтениями и предпочтениями.Это стиль, который вам нравится, но ваш выбор должен обеспечивать четкий контур или изображение заднего фонаря. Понимание того, что это должно помочь вам в методе установки, также необходимо. Даже новые пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть вынуждены воспринять их и распознать различные части.

    Если вы недавно приобрели систему по адресу Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить заднюю камеру безопасности, прочитайте Руководство по установке.Установка будет иногда выполняться клиентом, и мы поставляем платную линию школьной поддержки, если вам нужна дополнительная помощь.



    Камера заднего вида не работает

    Камера заднего вида Диаграмма эффекта нормальной работы дисплея

    1. Если камера заднего вида установлена ​​недавно, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

    2. Камера заднего вида может внезапно не работать, также необходимо проверить, не ослабла ли линия, или проверить, не повреждена ли камера заднего вида.

    3.Последнее, что вы не можете сделать, проверить автомобиль непосредственно в 4S и пусть сотрудники проверят его для вас.

    A: Как установить камеру заднего вида?
    Q: Пошаговое руководство по установке камеры заднего вида.

    Камера заднего вида/резервного копирования номерного знака европейского автомобиля | РКС

    5 лучших систем резервного копирования (обзор 2022 г.)

    Раскрытие информации рекламодателя

    Можно с уверенностью сказать, что в какой-то момент вы, вероятно, поставите свой автомобиль задним ходом, но вид из вашего заднего ветрового стекла не всегда дает вам полную картину. того, что позади вас.Если ваш автомобиль не оснащен задним видео, стоит подумать о лучшей камере заднего вида для вашего автомобиля.

    Камеры заднего вида стали стандартной функцией на новых автомобилях, но варианты послепродажного обслуживания являются отличной заменой, если оригинальные детали не подходят или если вы хотите обновить свой автомобиль. В этой статье мы рассмотрим пять лучших систем резервного копирования на рынке, объяснив особенности каждого продукта, простоту установки, производительность, отзывы клиентов и многое другое.



    В этой статье:


    Лучшие камеры резервного копирования



    При выборе лучших систем камер заднего вида, представленных в этом обзоре, мы выбрали некоторые из самых продаваемых продуктов Amazon и проверили ключевые функции, простоту установки, надежность клиентов. отзывы и конкурентоспособные цены.

    Наша группа по анализу протестировала каждый продукт на различных транспортных средствах, начиная от универсала в стиле хэтчбек и заканчивая более длинными автомобилями с грузовыми платформами и тягачами.Для беспроводных настроек мы также рассмотрели, насколько хорошо каждая камера поддерживает видеосоединение.

    Независимо от того, имеет ли камера заднего вида беспроводное или проводное подключение, камера заднего вида в первую очередь предназначена для получения четких изображений, когда автомобиль движется задним ходом. Мы использовали камеры в различных условиях освещения и даже настроили их для непрерывной передачи видео, чтобы оценить производительность за пределами парковки.


    №1 Лучшая камера заднего вида: AUTO-VOX CS-2 Беспроводная камера заднего вида


    Проверить цену >



    Мы оценили AUTO-VOX CS-2 как лучшую камеру заднего вида по конкурентоспособной цене, относительно простым функциям и простая установка.Этот комплект камеры заднего вида поставляется с 4,3-дюймовым монитором, а его беспроводное соединение избавляет от необходимости прятать провода под обшивкой вашего автомобиля.

    Что касается подключения, цифровая передача AUTO-VOX не будет улавливать помехи от других сигналов, таких как Bluetooth. Камера также водонепроницаема и должна работать при температурах от минус 4 до 149 градусов по Фаренгейту.

    Установка монитора относительно безболезненна с помощью AUTO-VOX CS-2, который оснащен присоской, позволяющей закрепить камеру на приборной панели или лобовом стекле.Вы можете прикрепить саму камеру к номерному знаку, но для этого может потребоваться просверлить дополнительное отверстие для доступа к кабелю питания.

    • Беспроводное цифровая связь
    • 110-градусов Угол просмотра
    • Регулируемая парковка
    • КАЧЕСТВЕННЫЕ ПАРКАЧНОСТИ
    • Качество Ночное видение
    • Относительно простая установка
    • Бесплатный видео
    • Водонепроницаемая камера
    • 3 8
      В целом 4,5 из 5
      Простота использования 5 из 5 5
      Установка 5 из 5 5 из 5
      Качество видео 4. 5 из 5
      Характеристики 4,5 из 5


      Установка AUTO-VOX CS-2 была легкой задачей, и мы обнаружили, что 110-градусный угол обзора является оптимальным. стоянка. Менее чем за 100 долларов качество видео было превосходным, а AUTO-VOX очень хорошо справлялся с ночным вождением.

      Наша команда по анализу не заметила разрывов связи или помех во время тестирования, но мы заметили несколько задержек видео. Однако таких случаев было немного, и они случались только тогда, когда мы непрерывно запускали передачу с камеры.

      Возможно, самая очевидная проблема с AUTO-VOX заключается в том, что экран маленький по сравнению с некоторыми другими протестированными нами резервными камерами, но это может быть плюсом, если вы ищете незаметную систему.

      Основываясь на более чем 3000 отзывах покупателей Amazon, AUTO-VOX CS-2 получает рейтинг 4,3 из 5 звезд. Пользователи часто хвалят систему за простой процесс установки, превосходную производительность в ночное время и обслуживание клиентов компании. Однако некоторые клиенты отмечают проблемы с долговечностью устройства и прерываниями соединения.

      Если вы ищете простую беспроводную камеру заднего вида с быстрой установкой, AUTO-VOX — отличный выбор. Это выбор без излишеств, но он успешно выполняет основные функции системы резервных камер.


      #2 Лучшая многокамерная система: Беспроводная резервная камера AMTIFO A8 FHD


      Узнать цену >



      хочу, чтобы все углы были покрыты. Эта камера надежно работает на транспортных средствах длиной до 80 футов, имеет радиус действия беспроводной связи до 984 футов и может поддерживать четыре видеопотока.

      Система поставляется с одной камерой 1080p с углом обзора 150 градусов и оснащена 16 светодиодами для обеспечения ночного видения. AMTIFO упакован в прочный металлический корпус и оснащен прочным монтажным кронштейном.

      7-дюймовый дисплей завершает комплект. В отличие от некоторых мониторов меньшего размера, это устройство имеет кнопки на передней панели для быстрого доступа и возможности разделения экрана, чтобы вы могли одновременно просматривать каналы с нескольких камер. (Если вы хотите установить несколько камер на свой автомобиль, вы можете приобрести их отдельно.)

      • Может работать с четырьмя камерами
      • Впечатляющая дальность беспроводной связи
      • Работает на транспортных средствах длиной до 80 футов
      • Большой, простой монитор
      • Отличное качество видео днем ​​и ночью
      • Относительно простая настройка

        4,5 из 5 Простота использования 4 из 5 Установка 4.5 из 5 Качество видео
      8 4,5 из 5
    • 8 5 из 5

      При тестировании Amtifo A8 наша команда обзора обнаружила, что видео качество давало четкое изображение и поддерживало беспроводное соединение практически без проблем. Эта система зарабатывает бонусные баллы за наличие надежного ЖК-монитора, который облегчает просмотр всего, что находится в слепых зонах.

      Самая большая жалоба, которая у нас была, это то, что экран дисплея кажется гораздо менее безопасным, если вы используете крепление, которое изначально прилагается.У нас не было проблем с падением крепления на присоске, но во время тест-драйва экран толкался.

      Несмотря на то, что сенсорный экран довольно отзывчив, дисплей иногда пропускал ввод кнопок. Кроме того, несмотря на то, что качество видео регулируется, мы почти не заметили разницы в самых экстремальных настройках видео.

      AMTIFO A8 FHD имеет средний рейтинг 4,6 звезды из более чем 1500 обзоров Amazon. В положительных отзывах клиенты часто упоминают, что довольны количеством функций по цене.Рецензенты также отмечают качественную конструкцию камеры и простоту установки.

      Менее удовлетворенные пользователи говорят, что более дешевые компоненты, такие как антенны, подвержены поломкам или имеют проблемы с качеством. Другие клиенты говорят, что система может быть чувствительна к помехам и видео с задержками.

      Если вы перевозите прицепы, водите дом на колесах или владеете тяжелым грузовиком, AMTIFO, вероятно, станет лучшим выбором для резервной камеры. Крепежный кронштейн для камеры прочный, а качество видео впечатляет — то, что вы, вероятно, ожидаете от системы, поддерживающей до четырех камер.


      #3 Лучшая бюджетная камера: автомобильная камера заднего вида eRapta ERT01


      Узнать цену >



      Если в вашем автомобиле уже есть ЖК-дисплей, автомобильная камера заднего вида eRapta ERT01 может стать для вас лучшей резервной камерой. Вместо полноценной системы с монитором вы получаете только подключение камеры к автомобильному дисплею. Он доступен по цене и позволяет относительно просто установить номерной знак.

      Этот базовый вариант не лишен других преимуществ.Камера водонепроницаема, имеет поле зрения 149 градусов и поставляется с 25-футовым кабелем, которого, вероятно, достаточно, чтобы охватить все, от седанов до грузовиков и даже некоторых RV. При правильной установке проводное соединение должно обеспечивать четкое и стабильное изображение окружения вашего автомобиля в режиме реального времени.

      При более низкой цене вы теряете уровень настройки, который предлагают некоторые системы резервных камер более высокого класса. Единственный вариант, который у вас есть для отключения направляющих на ERT01, — это физическая регулировка камеры вверх или вниз, и вы должны перерезать провод, если хотите полностью отключить их.Наличие проводного соединения также означает, что вам, возможно, придется спрятать кабели вдоль обшивки вашего автомобиля.

      • Водонепроницаемая камера
      • Хорошее видео Качество
      • Достойное видео. 4.5 из 5
      • 8 Простота использования 5 из 5 Установка 4 из 5 4 из 5 Качество видео 4. 5 из 5 Особенности 4 из 5

        Поскольку в тестируемом автомобиле еще не был установлен экран дисплея, мы соединили eRapta ERT01 с рекомендованным компанией резервным дисплеем. В конструкции проложен видеокабель от ЖК-экрана к камере, поэтому потеря соединения не была проблемой.

        Этот вариант камеры для резервного копирования стоит менее 50 долларов США за полный комплект с камерой и монитором, и в нем приоритет отдается функциям, а не функциям.У камеры есть три кнопки, которые позволяют вам переключаться между экранами меню, хотя вы можете инвертировать изображение и выполнять основные настройки изображения.

        Мы также не являемся большими поклонниками экрана дисплея eRapta, так как он предлагает только разрешение 1080p, но вы можете приобрести экран получше.

        eRapta ERT01 имеет рейтинг Amazon 4,4 из 5 звезд и почти 20 000 отзывов покупателей. Семьдесят процентов рецензентов дают камере 5-звездочный рейтинг, и многие клиенты в восторге от качества изображения по такой цене. Другие покупатели говорят, что продукт может иметь короткий срок службы, поэтому в конечном итоге вы можете обратиться в службу поддержки клиентов eRapta.

        Если вы хотите добавить камеру к существующему дисплею вашего автомобиля, обратите внимание на систему eRapta. В целом, это простая установка по доступной цене.


        #4 Цифровая беспроводная камера заднего вида DoHonest V25


        Проверить цену >



        Цифровая беспроводная камера заднего вида DoHonest V25, предназначенная для работы в ночное время и оснащенная шестислойным стеклянным объективом камеры, поможет вам, если вы ищете солидный исполнитель при слабом освещении.

        Радиус действия устройства составляет 36 футов при движении автомобиля задним ходом и 30 футов при непрерывном использовании. Вы также можете выбрать из нескольких правил парковки, чтобы найти то, которое лучше всего подходит для вашего автомобиля. Кроме того, камера водонепроницаема и устойчива к высоким температурам, что позволяет работать в условиях сильной жары или холода.

        DoHonest V25 может стать лучшей резервной камерой для ежедневных водителей, которым нужны две видеопотоки, поскольку монитор может поддерживать просмотр с разделением экрана и имеет скромный 5,0-дюймовый монитор.

        • Беспроводное соединение
        • Поддержка до двух камер
        • Настраиваемые рекомендации по настраиванию
        • для парковки
        • Superb Picture
        • Сильные низкой освещенности
        • Водонепроницаемая камера
        • 8 8 5 из 5

          8

          8 4. 5 из 5
          50330 4,5 из 5
          Простота использования 4 из 5
          Установка 5 из 5
          8 Качество видео 4 из 5
          40014


          Наша группа по анализу обнаружила, что DoHonest представляет собой неоднозначную картину. Общее качество видео было достаточно приличным, а установка прошла быстро, учитывая, что дисплей крепится магнитом к креплению на присоске.

          Где DoHonest V25 не справляется, так это в навигации по меню и видеосвязи. Ни одна из трех навигационных кнопок на задней панели дисплея не имеет отмеченных инструкций, поэтому любые настройки дисплея могут быть неприятными. Также нет кнопки возврата, что означает, что меню сбрасывается на видеоэкран через несколько секунд, если к нему не прикасаться.

          Хотя производительность видео приемлема, мы обнаружили некоторую задержку в соединении. Широкий угол обзора также шире, чем у некоторых других вариантов в этом списке. Это заметно искажало некоторые изображения, в том числе во время экзамена по вождению, когда машина прямо на нашем бампере казалась в нескольких футах от нас.

          Качество изображения и ночное видение добились успеха у покупателей, получив DoHonest V25 средний рейтинг 4,3 звезды на основе более 3200 отзывов на Amazon. Счастливые клиенты также отмечают простоту установки и общее соотношение цены и качества.

          Одной из распространенных жалоб среди беспроводных систем является стабильность соединения, поэтому неудивительно, что некоторые пользователи DoHonest V25 отмечают проблемы с контролем качества.

          DoHonest V25 обладает отличными универсальными характеристиками и является разумным вариантом, если вы хотите установить в автомобиле дополнительную беспроводную камеру. Это также может быть достойной покупкой, если у вас ограниченный бюджет и вам нужна беспроводная резервная камера.


          #5 АКАСО DL12 2.Зеркальный видеорегистратор 5K


          Проверить цену >



          Этот продукт кажется более удобным в автомобиле Бонда, чем в повседневной машине. Зеркальный видеорегистратор AKASO DL12 2.5K с функцией разделения экрана между задней камерой, записывающей 1080p, и передней камерой, записывающей видео 2,5K, а также функциями, включая голосовое управление, является лучшей резервной камерой для водителей, которые любят гаджеты.

          AKASO поставляется с зеркалом с сенсорным экраном, установленным поверх существующего зеркала заднего вида.Проводное подключение камеры означает, что вы должны тщательно проложить кабели через автомобиль, поэтому их сборка может стать проектом. Тем не менее, дополнительные функции системы, в том числе GPS-отслеживание и запись аварийных ситуаций, стоят многих водителей, затраченных на установку.

          Еще одним достоинством AKASO DL12 является то, что он служит как резервной камерой, так и видеорегистратором: передняя камера обеспечивает угол обзора 170 градусов, а задняя — 150 градусов. В передней камере используется датчик Sony STARVIS, который, по словам производителя, повышает производительность в ночное время.

          Если вы представляете себе лучшую резервную камеру как высокотехнологичный гаджет с множеством настраиваемых функций, стоит попробовать AKASO DL12.

          • передних и задних камер
          • сенсорный экран
          • голосовой контроль
          • может обернуть вокруг существующего зеркала заднего вида
          • двойной экран.
          • Двухэтажное видео Безопасность
          • Регулируемое поле просмотра
          • достаточно кабеля для различных транспортных средств
          3 40014 4,5 из 5
          Общий 4 из 5
          Простота использования 8 4 из 5
          Установка 3.5 из 5
          3
          качество видео 3,5 из 5
          4 4,5 из 5

          Удивительно, что самая большая сильная резервная камера оказалась самым сложным установить. Вместо использования винтового крепления AKASO крепится к вашему автомобилю с помощью клейкой ленты. Нам также пришлось прикрепить камеру под разными углами, потому что, несмотря на то, что вы можете регулировать угол обзора на экране дисплея, подключение ее к нашему номерному знаку не дает полезного поля зрения.

          Одной из особенностей AKASO, которая нам понравилась, была возможность переключаться между камерами переднего и заднего вида с помощью голосовых команд, хотя это не всегда выполнялось с первой попытки. Несмотря на то, что этот продукт включает в себя камеру переднего вида и камеру заднего вида, наша команда поместила AKASO ниже в списке, потому что мы определили, что некоторые из лучших видеорегистраторов предлагают аналогичные характеристики. Например, Kingslim D4 имеет аналогичные функции и снимает видео высокой четкости 4K.

          AKASO DL12 имеет 4,4 из 5 звезд в рейтинге покупателей Amazon по более чем 3500 отзывам, а 71% рецензентов поставили продукту полные 5 звезд. Особенности, которые находят отклик у обозревателей, включают качество камеры, производительность сенсорного экрана, интуитивно понятный пользовательский интерфейс и качество видео при слабом освещении. Что касается критических замечаний, некоторые покупатели сообщают о разочаровании в пользовательском интерфейсе и смешанных результатах с записью видео.

          Этот продукт является отличным выбором, если вам нужно большое зеркало заднего вида и некоторые высокотехнологичные дополнения к системе резервной камеры.Наличие проводной системы также гарантирует стабильное видеосоединение.


          Покупка лучшей камеры заднего вида: что следует учитывать

          При выборе лучшей камеры заднего вида для вашего автомобиля следует учитывать несколько факторов. К ним относятся дополнительные функции и существующее оборудование вашего автомобиля. Одна из самых больших проблем с камерой послепродажного обслуживания — это процесс установки. Магазин типа Best Buy или механик, специализирующийся на модификациях, может установить вам неоригинальную камеру, но вы будете платить и за детали, и за установку.

          Ниже приведены несколько вещей, которые следует учитывать при выборе лучшей резервной камеры.

          Питание от фонарей заднего хода обычно поддерживает внешнюю камеру заднего вида, а это означает, что вам придется выполнить некоторые электрические работы, чтобы все подключить. В зависимости от установочного комплекта и отделки вашего автомобиля поиск нужных проводов может занять от нескольких минут до нескольких часов.

          Обычно вы подключаете мониторы вторичного рынка, подключая шнур от устройства к вспомогательной розетке вашего автомобиля, более известной как прикуриватель, хотя опытный электрик может подключить дисплей через другую часть автомобиля.


          Выяснить, где находится камера заднего вида в вашем автомобиле, — относительно простой проект «сделай сам». У большинства производителей есть система крепления, которая подходит к рамке номерного знака, а у некоторых производителей есть кронштейн, который крепится к задней части дома на колесах или прицепа. В любом случае, камеры заднего вида не требуют профессиональной установки.

          В зависимости от автомобиля и системы, которую вы покупаете, вам может понадобиться пропустить кабель питания через отверстие или осветительную арматуру. Если ни один из вариантов не подходит, вам придется просверлить отверстие в раме вашего автомобиля рядом с креплением камеры.Сверление отверстия сопряжено с риском просачивания воды в автомобиль, поэтому вам нужно убедиться, что вы правильно его загерметизировали.

          Если вы хотите избежать хлопот, связанных с прятанием проводов под автомобилем, или необходимости сверлить отверстия в автомобиле, выберите беспроводную систему. Хотя беспроводная система может время от времени лагать и иметь более низкое качество видео, ее гораздо проще установить.


          Многие новые автомобили поставляются с интерактивными мониторами от автопроизводителя. Некоторые из них служат экранами для камер заднего вида, а другие — просто интерактивными развлекательными центрами для водителей.Если в вашем автомобиле уже есть монитор, вы можете сэкономить деньги, купив камеру, а не полную систему с монитором.

          Если вы недовольны своим экраном, купить дисплей на вторичном рынке — это один из способов обновить его в соответствии с вашими требованиями.


          Одним из важных соображений является уровень функциональности, который вы хотите получить от своего автомобиля. Нужен ли вам сенсорный экран с видеорегистратором или подойдет простая резервная камера? Еще одна вещь, о которой следует подумать, это постоянно работающее видео, которое может служить доказательством в случае аварии.Другие вещи, которые следует учитывать, — это насколько сложный монитор вы хотите и хотите ли вы подключить другие источники видео, такие как видеорегистратор или боковые камеры.

          Вероятно, вы можете модифицировать свой автомобиль, чтобы он соответствовал желаемому уровню видеозаписи, но это зависит от того, сколько вы готовы потратить. Лучшие системы резервных камер предлагают высококачественные функции по разумной цене.


          Часто задаваемые вопросы: Лучшие резервные камеры

          Система резервных камер Dodge Ram

          Артикул: VS452R

          • Пользовательская камера подходит для моделей Dodge Ram 1500, 2500, 3500 2009–2018 гг.

          Эта система резервных камер Dodge Ram — именно то, что вам нужно, если вы хотите модернизировать свой грузовик, чтобы установить камеру незаметным, но стильным способом. Пакет поставляется с ручкой задней двери OEM Ram, которая содержит встроенную резервную камеру, как и заводская установка. Простая замена для установки этой камеры заднего вида на ручке багажника, которая поможет вам уверенно двигаться задним ходом и избежать аварии при движении задним ходом.

          • Запасной монитор зеркала заднего вида.

          Этот 4,3-дюймовый монитор-зеркало отличается конструкцией замены OEM, которая легко заменяет ваше существующее зеркало заднего вида и легко интегрируется в ваш автомобиль для заводской и чистой установки. Этот сменный зеркальный дисплей действует как обычное отражающее зеркало заднего вида, а также как ЖК-монитор высокой четкости.

          Однако, в отличие от других продавцов, которые используют дешевые CMOS, наша система резервных камер Dodge Ram использует лучший датчик изображения CCD с 600 телевизионными линиями для получения максимально возможного качества видеоизображения. Объективы CCD превосходят более дешевые объективы CMOS. Они обеспечивают более четкое изображение и гораздо лучший цветовой баланс. С этой высококачественной ПЗС-камерой и нашим четким ЖК-монитором TFT
          вы сможете увидеть наилучшее качество изображения.

          • Полная система камеры и монитора.

          Эта система камер заднего вида Dodge Ram поставляется с широкоугольной камерой на ручке задней двери с углом обзора 170°, автономным 7-дюймовым ЖК-монитором TFT, 10-метровым удлинительным кабелем, проводами для подключения питания и всеми необходимыми аксессуарами.Нажмите здесь, если вам нужна только камера.

          Чувствительность ночного видения настолько хороша, что камера будет работать даже при 0,5 люкс, в условиях низкой освещенности, почти кромешной тьмы. Это дает вам, как водителю, больше шансов безопасно задним ходом ночью.

          Резервная камера имеет рейтинг IP68, что означает, что она на 100% водонепроницаема.

          Резервная камера Спецификация:
          • Датчик изображения: ПЗС
          • Разрешение: 756 (Г) X 504 (В)
          • ТВ-линия: 600 ТВ-линий
          • ТВ-система: PAL/NTSC
          • Рейтинг водонепроницаемости: IP68
          • Объектив :1. 7мм
          • Угол обзора: 170°
          • Напряжение питания: 12–24 В
          • Рабочая темп. :-20℃~+70℃
          • Баланс белого: Авто
          Монитор заднего вида Спецификация:
          • Размер монитора: 4,3 дюйма
          • Разрешение: 480 x 272
          • ТВ-система: PAL/NTSC
          • Вес монитора: 500 г
          • Видеовход: 2 канала
          • Мощность: DC12V-24V
          • Яркость: 400 кд/м²
          В коробке
          • Камера заднего вида на ручке багажника
          • 4.3-дюймовый сменный монитор зеркала заднего вида
          • Удлинительный видеокабель 10 м
          • соединительный кабель питания
          • комплект для установки
          • руководство
          5 вещей, которые нужно знать о камерах заднего вида на ручке багажника

          Если вы подумывали о покупке камеры заднего вида на ручке багажника, но у вас недостаточно информации, и вы хотели бы узнать о них больше, то вот 5 фактов, которые вам следует знать.

          1. Они предназначены для конкретных автомобилей

          Системы камер заднего вида на ручке задней двери для конкретных автомобилей на самом деле предназначены только для определенных автомобилей.

          Это означает, что система, разработанная для одного грузовика, не может быть установлена ​​на другом грузовике.

          Причина в том, что каждый автопроизводитель проектирует свой пикап по-своему, включая заднюю дверь и, конечно же, ручку задней двери.

          Иногда встречаются даже различия между разными моделями конкретной марки грузовика.

          Поэтому большинство камер заднего вида на ручке багажника имеют конкретную марку пикапа и модельный год, которым они соответствуют.

          Системы камер доступны для большинства популярных грузовиков, но всегда проверяйте модельный год, потому что самые популярные закладки меняются почти каждый год.

          2. Они выглядят круто

          Преимущество установки камеры заднего вида на ручке задней двери для конкретного автомобиля заключается именно по этой причине: они выглядят круто.

          По сравнению с альтернативными вариантами, включающими камеры на номерных знаках или уродливые камеры на крыше кабины, OEM-камера на ручке багажника идеально сочетается с остальной частью автомобиля.

          Он не только установлен на нужной высоте для камеры, но и настолько незаметен, что водитель позади вас даже не заметит его.

          3. Идеальный цвет и размер OEM

          Поскольку камеры на ручке двери багажного отделения разрабатываются с учетом особенностей автомобиля, вы можете рассчитывать на ручку двери багажного отделения OEM-качества, которая выглядит точно так же, как заводская.

          Единственная разница между ними будет заключаться в камере, встроенной в новую ручку.

          Не только формы, углы и размер точно такие же, но и цвета, от черного до белого, серебристого, серого и т. д.

          4. Модификация автомобиля не требуется

          Камера заднего вида на ручке багажника хороша тем, что в нее не нужно вносить никаких изменений.

          Система камеры на ручке багажника заменяет заводскую ручку багажника. Все, что вам нужно сделать, это снять старую ручку и установить новую.

          Они всегда одинаковы и даже используют одни и те же винты там, где это необходимо.

          Это намного лучше, чем сверлить установочные отверстия или каким-либо другим образом модифицировать автомобиль только для установки камеры заднего вида.

          На самом деле, для большинства моделей грузовиков без заводской камеры заднего вида обычно находятся отдельные компоненты автомобиля, которые помогают легко установить системы камер заднего вида после продажи.

          Это особенно актуально для грузовиков, для которых камеры на ручке задней двери являются опцией при покупке.

          5. Защита от непогоды

          Поскольку камеры предназначены для установки снаружи автомобиля, они также спроектированы таким образом, чтобы выдерживать погодные условия.

          Многие устройства имеют степень защиты IP67, обеспечивающую полную защиту от дождя, пыли и других воздействий экстремальных погодных условий.

          Безопасны не только камера и электронные компоненты, но и сама ручка задней двери, как правило, имеет качество OEM и, следовательно, рассчитана на долгий срок службы.

          Заключение

          Как видно из приведенной выше информации о камерах на ручке багажника, для пикапа нет лучшей системы камер заднего вида, чем система камер на ручке багажника. Если вы владелец грузовика, то, наверное, пора перестать сравнивать и рассматривать, потому что камера на ручке багажника, скорее всего, то, что вам нужно.

          Стоимость установки камеры заднего вида — в 2022 году

          В настоящее время в автомобилях так много новых и инновационных функций, что за ними трудно уследить.Одним из новейших изобретений является система резервных камер, прикрепленная к задней части автомобиля, которая может помочь вам при движении задним ходом, давая вам представление о том, какие препятствия находятся позади вас. Это уже является обязательным с 2018 года в соответствии с правилами Национальной администрации безопасности дорожного движения.

          Наличие в автомобиле камеры заднего вида может стать отличной мерой предосторожности. Они доступны как сторонние продукты и часто предлагаются в местных дилерских центрах или независимых розничных продавцах.

          Сколько стоит установка камеры заднего вида?

          Как и большинство технологических гаджетов, сторонняя резервная камера обычно стоит от 20 долларов до более чем 700 долларов , в зависимости от марки, ее функций и магазина, в котором вы ее покупаете. В диапазоне от 20 до 50 долларов вы обычно найдете камеру более низкого уровня, у которой практически нет проводки или монитора, в то время как модели более высокого уровня будут поставляться с большим монитором, множеством дополнительных функций и несколькими камерами.

          Высококачественный GPS-навигатор Garmin с камерой заднего вида может стоить 400 долларов только за деталь . В то же время камеры заднего вида с лучшими оценками на Amazon продаются в розницу по цене менее 40 долларов за и устанавливаются на рамки номерных знаков. Для их работы обычно требуется питание от аккумулятора вашего автомобиля, и многие люди рекомендуют нанять электрика для их установки.

          Установка будет стоить дополнительно $75-$200 , в зависимости от сложности необходимой работы.Таким образом, наша общая сумма находится в диапазоне от 175 долларов до более 1150 долларов.

          Команда Geek Squad от Best Buy возьмет с вас 99 9014 долларов США за базовую установку задней камеры, но эта цена не включает покупку самого устройства. Кратчфилд берет около 159,99 долларов за , и эта более высокая цена также не включает камеру.

          Вам также могут понравиться наши статьи о стоимости замены блока предохранителей, установки люка на крыше или установки лазерных противотуманных фар.

          Просматривая котировки Amazon Home Services, мы обнаружили, что существует множество профессиональных услуг, где установщик готов установить камеру заднего вида по цене от до 240 долларов США. Согласно Edmunds.com, вы должны быть готовы заплатить от от 150 до 400 долларов за камеру и еще от 400 до 600 долларов за услугу установки.

          3 8
          Тип настройки Средняя цена на детали и установку
          Установка 3,5-дюймового экрана и резервного копирования камеры $ 260 до $ 450
          Замена зеркала заднего вида с продвинутой видео экран. $ 320 до $ 750
          Интеграция новой резервной камеры в существующий видеоэкран $ 420 до $ 900
          Установка нового экрана в автомобиле со стандартным радио без экрана $ 520 2 700 долл. США , в основном в зависимости от навигационной технологии

          Подробная информация об установке камеры заднего вида

          Вы можете найти различные модели камер заднего вида в большинстве магазинов электроники и автозвука, а также в некоторых крупных розничных магазинах.

          Камера заднего вида является обычным аксессуаром для новых автомобилей, но если вы хотите добавить ее в качестве дополнительного устройства, доступны различные варианты крепления и экрана. Вы можете закрепить настоящую камеру на бампере или держателе номерного знака с помощью присосок (проще) или винтов, в зависимости от типа вашего автомобиля. Видеоэкран либо заменит ваше существующее зеркало заднего вида, либо станет сторонним видеоэкраном, который можно установить на приборную панель или заменить автомобильную стереосистему.

          Средняя установка занимает около двух часов, и цена может включать или не включать камеру заднего вида, проводку для электронной системы автомобиля, такие материалы, как кабели или кабельные стяжки для закрепления проводов на месте. Установщик также скроет всю работу с проводами от глаз, прежде чем перейти к проверке всего, включив ваш автомобиль со своим оборудованием внутри.

          Специалист установит камеру заднего вида на существующий или новый видеомонитор, который затем можно будет установить в автомобиле. Затем вся проводка скрывается и закрепляется под отделкой и ковровым покрытием, поэтому вам не нужно беспокоиться о том, что ее увидят.

          Любые дополнительные расходы для рассмотрения?

          Это может стоить дополнительно от 30 до 40 долларов США для различных проводов, держателей и кронштейнов для определенных моделей автомобилей, если требуются какие-либо модификации.

          Резервные камеры более низкого уровня не всегда будут включать монитор, поэтому вместо этого вам придется использовать свой телефон с определенным приложением. Если вам нужен один из этих причудливых мониторов, приготовьтесь к дополнительным расходам.

          Важные моменты

          Беспроводная камера может показаться хорошей идеей, но она часто приводит к ужасному качеству изображения, а для правильной работы по-прежнему необходимы провода. Маленький 1,5-дюймовый монитор может быть плохо виден во время вождения, поэтому QuickVu Cams рекомендует цветной 3- или 4-дюймовый дисплей, который уменьшит нагрузку на глаза за рулем.

          Есть ли способ тратить меньше?

          Независимые магазины обычно могут сделать это для вас гораздо дешевле, чем в автосалоне.Мы настоятельно рекомендуем поговорить с местным магазином, прежде чем работать с дилером.

          Вы также можете претендовать на скидки в страховых компаниях, поскольку такие функции часто считаются элементами, связанными с безопасностью.

          Для тех, кто живет в населенном пункте, всегда есть шанс, что вы сможете найти специалистов по звуку, которые легко справятся с такой работой. Эти виды работ часто довольно просты для большинства из них, многие также могут предлагать расценки по телефону.

          Как правильно подключить камеру заднего вида. Video Manual

          Как мы и обещали в предыдущей статье о типах подключения камеры заднего вида (через видеоинтерфейс, переходник, специально разработанный кабель или напрямую), мы предлагаем вам несколько советов, а иногда даже требования к подключению питания камеры в машине. Также мы предоставляем короткую, но очень подробную видеоинструкцию. В статье будут рассмотрены следующие вопросы:

          Как подключить питание камеры заднего вида в автомобиле

          Подключение питания камеры заднего вида — важный и, как может показаться, гораздо более трудоемкий процесс.Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, некорректной работе камеры или ухудшению качества картинки.

          Прежде всего, «+» и «-» всех подключенных устройств должны быть взяты из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

          Затем ознакомьтесь с логикой работы установленного оборудования. В конце концов, камера должна соответствовать общей картине. Что это означает в практическом плане? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство/монитор, то и камеру следует подключить соответствующим образом.Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает подогрев матрицы и отличное изображение, особенно в ночное время. Также в некоторых автомобилях он активирует видеовход для камеры заднего вида.

          • Если вы хотите подключить камеру заднего вида вышеописанным способом, вам необходимо узнать порог минимального напряжения камеры и использовать преобразователь питания. Это маленькая коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе.Вы должны выбрать его в соответствии с элементом питания камеры заднего вида. Например, мы предлагаем силовые преобразователи на 5, 6 и 7,5 В.
          • Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) срабатывает при переключении на заднюю передачу, то ее можно подключить к лампам фонарей заднего хода. Если есть «четкие» плюс и минус, не медлите и подключайте туда питание. Если есть пульсирующий сигнал (ШИМ-мерцание), вам нужен фильтр для выравнивания сигнала. Например, для этой цели можно использовать конденсатор.

          Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем просмотреть данное видеоруководство. И не забудьте поставить лайк под видео и подписаться на наш YouTube канал, если вы еще этого не сделали.


          Особенности подключения камеры заднего вида через видеоинтерфейс

          • Активация камеры . При подключении камеры заднего вида по видеоинтерфейсу она активируется по шине CAN или с помощью +12 В от ламп фонарей заднего хода.Это зависит от автомобиля. Поэтому при подключении видеоинтерфейса необходимо войти в Заводское меню и настроить способ активации (CAN-шина или Задний провод).
          • Идентификация монитора . При подключении видеоинтерфейса следует правильно определить размер/разрешение/тип (в некоторых случаях)/производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
          • Идентификация OEM/вторичной камеры . При подключении видеоинтерфейса необходимо установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно выводиться изображение.т.е. если вы подключаете неоригинальную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включении задней передачи. Если штатная камера заднего вида уже установлена, и вы используете видеоинтерфейс для подключения неоригинальной навигации или видеоисточников, установите DIP-переключатель в соответствующее положение. Руководство по видеоинтерфейсу поможет вам определить правильное положение.
          • Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC).Стандарты видеосигнала, поддерживаемые камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, используйте конвертер.

          Распространенные ошибки при подключении камеры заднего вида

          • Питание берется из разных точек . Очень часто установщик берет «+» с фонарей заднего хода, а «-» с ходовой части.Мы просим вас и даже настаиваем на том, чтобы этого не делать. В этом случае появится разность потенциалов и напряжение на разных точках может отличаться и постоянно изменяться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного и того же места!!! Например, можно взять с монитора или головного устройства.
          • Питание подключается к пульсирующему сигналу от ламп фонарей заднего хода.Во многих автомобилях, особенно в немецких, постоянно пульсируют сигнальные лампы фонарей заднего хода. Так машина проверяет, работают ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если поставить конденсатор на ровный сигнал, но не отделять его от штатной системы, то уже выровненный сигнал будет передаваться на лампочки фонарей заднего хода и бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные.(смотреть видео).
          • Подключение камеры на постоянной основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это происходит очень часто.
          • Различные видеосистемы , поддерживаемые камерой и автомобильной мультимедийной системой.

          Что делать, если установленная камера не работает или работает неправильно?

          • Прежде всего, никогда не устанавливайте камеру, не проверив ее работоспособность. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые устройства, однако камера могла быть повреждена, скажем, при транспортировке или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
          • Проверьте соединительный кабель. Входящий в комплект кабель обычно имеет длину от 3 до 5 метров. Поэтому при его прокладке кабель может перегибаться или ломаться. Бывает довольно часто.
          • Проверить правильность подключения питания
            • Плюс и минус взяты из одного и того же места?
            • Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
            • Используется ли силовой преобразователь?
            • Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части этой статьи)
          • Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т.е. иногда включался, иногда нет) значит вы подключили камеру к пульсирующему сигналу ламп фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. информацию выше и видео).
          • Если через видеоинтерфейс подключена камера заднего вида, а изображение не отображается или имеет низкое качество, проверьте настройки активации в заводском меню, а также правильное положение DIP-переключателей.
          • Если изображение искажено или черно-белое, или вообще изображение на экране не отображается, видимо не совпадают видеосистемы, поддерживаемые камерой заднего вида и мультимедийной системой автомобиля. Приобретите камеру, которая поддерживает видеосистему вашего автомобиля, или используйте конвертер.

          Теперь вы знаете все о том, как подключить камеру заднего вида в свой автомобиль. Соблюдайте эти правила и у вас получится очень полезный и надежный помощник. В случае, если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить своего установщика.

          Мы настоятельно рекомендуем устанавливать камеру только в надежных мастерских и у установщиков, которые являются экспертами в области электроники. В противном случае вы можете потерять свое время и деньги. Если вы не совсем уверены в своих установщиках, дайте им прочитать эту статью. Таким образом, шансы на успешную установку намного выше. ☺

          Если у вас остались вопросы по подключению камеры заднего вида, купленной в интернет-магазине Car Solutions, напишите в нашу техподдержку. Наши технические специалисты сделают все возможное, чтобы помочь вам.

          В следующей статье мы расскажем, как подобрать и куда установить камеру заднего вида. Подпишитесь на нашу рассылку, и вы узнаете, когда она появится на сайте. Также мы будем информировать Вас о новых поступлениях, акциях, видеообзорах и т.д.

          Команда автомобильных решений

          Все права защищены. Этот материал с веб-сайта car-solutions.com нельзя публиковать, переписывать или распространять полностью или частично без указания авторства и предоставления обратных ссылок.

          Как установить камеру заднего вида

          Как установить камеру заднего вида — Nyongesa Sande

          РЕКЛАМА

          Как установить камеру заднего вида? Камера заднего вида, также известная как камера заднего вида, позволяет вам видеть, что находится позади вашего автомобиля, не оглядываясь назад.Хотя устройство входит в стандартную комплектацию многих новых моделей автомобилей, вы можете добавить камеру заднего вида в свой автомобиль, если она не была в комплекте.

          Приобретение необходимого оборудования (установка камеры заднего вида)

          1. Купите съемную камеру заднего вида для своего автомобиля.  В целях безопасности обязательно приобретите устройство, специально предназначенное для использования в качестве камеры заднего вида. Покупка камеры, изготовленной для вашего конкретного автомобиля, облегчит ее установку по сравнению со стандартной камерой вторичного рынка.Чтобы вы могли легко установить ее, ищите камеру, которая устанавливается на номерной знак или непосредственно за ним.
            • Ищите камеры заднего вида в магазинах бытовой электроники.
          2. Приобретите внешний монитор, если хотите сохранить существующее зеркало заднего вида.  Внешний резервный монитор – это небольшой видеоэкран, который крепится к лобовому стеклу по аналогии с GPS. Хотя они занимают больше места, чем внутренние мониторы, внешние мониторы гораздо лучше видны и при необходимости их можно легко заменить.
            • При желании вместо него можно использовать стандартный видеомонитор. Однако имейте в виду, что он может не иметь всех тех же функций, что и устройства, предназначенные для использования с резервными камерами.
          3. Приобретите внутренний монитор для менее навязчивого устройства.  Внутренний резервный монитор — это полностью функционирующее зеркало заднего вида, внутри которого находится небольшой экран. Некоторые внутренние мониторы крепятся к вашему текущему зеркалу заднего вида, но другие полностью заменяют ваше оригинальное зеркало.
            • Большинство внутренних мониторов отключаются и исчезают, когда они не используются, что делает их идеальным вариантом, если вы хотите сохранить внешний вид своего автомобиля.
          4. Купите кабели питания и видеокабели, если они не входят в комплект поставки вашей камеры и монитора.  Для установки большинства камер заднего вида вам потребуются разветвители для камеры и монитора с разъемами для видеокабелей и кабелей питания, 2 кабеля питания с неизолированными проводами и видеокабель RCA.
            • В большинство установочных комплектов входят эти кабели, но для некоторых может потребоваться приобрести их отдельно.
            • В некоторых моделях камер вместо стандартных видеокабелей используются беспроводные передатчики.

          Установка кабелей камеры (установка камеры заднего вида)

          1. Снимите задний номерной знак.  С помощью отвертки с крестообразным шлицем открутите все винты, удерживающие задний номерной знак на месте. Затем снимите пластину и отложите ее в сторону. [4]
            • Поместите винты в безопасное место, чтобы не потерять их.
          2. Снимите внутреннюю панель багажника.  Откройте багажник и найдите твердую внутреннюю панель, закрывающую противоположную сторону области крепления номерного знака. Затем вставьте инструмент для снятия обшивки или другое тонкое устройство за панель и подденьте его.
            • При снятии этой панели открываются задние отсеки проводки автомобиля.
          3. Просверлите небольшое отверстие в месте крепления номерного знака.  Убедитесь, что между креплением номерного знака и задним отсеком проводки нет препятствий.Затем проделайте небольшое отверстие в автомобиле с помощью электродрели с высокоскоростным спиральным сверлом. Выровняйте свое отверстие так, чтобы оно было прямо позади того места, где будет проходить кабель питания и видеокабель вашей камеры. [6]
            • Чтобы выяснить, где сделать отверстие, поднесите камеру к месту, где вы собираетесь ее установить. Затем обратите внимание на место, где находится его расщепляющий шнур.
            • Создайте отверстие, достаточно большое, чтобы в него поместился кабель питания и видеокабель вашей камеры.
            • Если вы столкнетесь с какими-либо препятствиями, попытайтесь их удалить.Если не можете, посмотрите, сможете ли вы сделать дырку поблизости.
            • Для большинства работ вам понадобится сверло диаметром от 1 8 до 1 4 дюйма (0,32–0,64 см).
          4. Наденьте резиновую втулку на кабель камеры.  Прежде чем прокладывать кабель камеры в автомобиле, наденьте на него резиновую втулку рядом с неразъемным концом. Эти маленькие резиновые шайбы, доступные в большинстве магазинов товаров для дома, будут удерживать провод на месте и предотвращать протечки.
            • Выберите втулку, которая достаточно велика, чтобы поместиться в просверленное отверстие.
          5. Протяните кабель камеры в багажник.  Протяните раздвоенный конец видеокабеля и кабеля питания камеры через просверленное отверстие в багажник автомобиля. Убедитесь, что вы натянули его так, чтобы резиновая втулка попала в просверленное отверстие.
            • Кабель камеры должен проходить снаружи автомобиля внутрь автомобиля.
          6. Найдите 2 провода фонарей заднего хода вашего автомобиля.  Провода фонарей заднего хода — это шнуры, которые соединяют задние фонари вашего автомобиля с приборной панелью. Они крепятся непосредственно к задним фонарям вашего автомобиля и обычно находятся в люке или багажнике вашего автомобиля.
            • Эти шнуры выглядят по-разному для каждого автомобиля, поэтому, если вы не можете их найти, обратитесь к руководству по эксплуатации для получения информации о конкретной модели.
          7. Зачистите и отделите провода фонарей заднего хода вашего автомобиля.  С помощью инструмента для зачистки проводов или плоскогубцев отогните резину, покрывающую провода.Затем используйте отвертку или другой тонкий инструмент, чтобы проткнуть отверстие в середине каждого оголенного провода, разделив отдельные жилы провода.
            • В целях безопасности убедитесь, что вы делаете это, когда автомобиль выключен.
          8. Сплавьте провода камеры с проводами фонарей заднего хода.  Подсоедините 1 из оголенных проводов к разъему питания шнура камеры. Затем проденьте оголенные провода через центр оголенных проводов фонарей заднего хода и скрутите их вместе. В целях безопасности обязательно обмотайте комбинированные провода изолентой.
            • Убедитесь, что вы проткнули положительный (обычно красный) оголенный провод через положительный провод фонаря заднего хода, а отрицательный (обычно черный) оголенный провод — через отрицательный провод фонаря заднего хода.

          Установка монитора (установка камеры заднего вида)

          1. Протяните видеокабель камеры к передней части автомобиля.  При необходимости подключите кабель RCA к видеоразъему кабеля камеры. Затем пропустите его через автомобиль в область блока предохранителей.В зависимости от модели вашего автомобиля вы обычно можете сделать это, отогнув обивку потолка или боковые панели автомобиля и протянув кабель через открытую камеру.
            • Для некоторых грузовиков может потребоваться прокладка видеокабеля через раму автомобиля.
            • В большинстве автомобилей блок предохранителей находится под рулевым колесом.
          2. Прикрепите внешние мониторы к лобовому стеклу.  Если вы устанавливаете внешний монитор, сначала прикрепите прилагаемое крепление вашего устройства к лобовому стеклу, следуя прилагаемым инструкциям производителя.Затем закрепите монитор на креплении.
            • В большинстве внешних мониторов используется крепление на присоске, хотя другие могут поставляться с более сложной системой крепления.
          3. Прикрепите внутренние мониторы к зеркалу заднего вида или креплению для зеркала.  Для некоторых внутренних мониторов вам потребуется прикрепить новое устройство к существующему зеркалу заднего вида. Для других вам нужно будет снять зеркало и вставить монитор в уже существующее крепление для зеркала.
            • Некоторые внутренние мониторы могут поставляться с собственной системой крепления, которую необходимо прикрепить к переднему лобовому стеклу автомобиля.
          4. Проложите кабель-разветвитель монитора к блоку предохранителей.  При необходимости подключите кабель питания и видеокабель монитора к устройству. Затем протяните кабель от монитора к области рядом с блоком предохранителей.
            • Если хотите, используйте инструмент для снятия отделки, чтобы выдвинуть панель обшивки потолка прямо над ветровым стеклом. Затем пропустите кабель через открытую камеру.
          5. Подсоедините кабель камеры монитора к кабелю RCA.  После прокладки кабеля-разветвителя монитора подключите конец видеокабеля к кабелю RCA камеры. Затем обмотайте подключенные шнуры изолентой, чтобы скрепить их вместе.
            • Если ваши кабели RCA и видеокабели имеют одинаковые концы, вам может потребоваться приобрести кабель-переходник RCA «папа» на «мама». Вы можете найти их в большинстве магазинов электроники.
          6. Подсоедините кабель питания монитора к отводу предохранителя.  Подсоедините оставшийся неизолированный кабель к шнуру питания резервного монитора.Затем вставьте положительный (обычно красный) конец оголенного провода в открытый конец вывода предохранителя. Наконец, сожмите 2 кабеля плоскогубцами.
            • Отвод предохранителя — это небольшой кабель, который преобразует оголенный провод в сигнал предохранителя. Их можно найти в большинстве магазинов автозапчастей.
            • Если вы предпочитаете, вы можете оставить кабель с оголенным проводом отключенным и подключить кабель питания камеры к адаптеру прикуривателя. Затем подключите этот адаптер к розетке прикуривателя вашего автомобиля для питания.
          7. Вставьте отвод предохранителя в блок предохранителей.  Найдите блок предохранителей и откройте его. Затем вставьте предохранитель в открытую ячейку предохранителя. При необходимости проверьте крышку блока предохранителей или руководство по эксплуатации вашего автомобиля, чтобы узнать, какие слоты открыты.
            • После установки предохранителя подумайте о том, чтобы соединить все провода изолентой, чтобы они не мешали.

          Установка камеры (установка камеры заднего вида)

          1. Подключите камеру заднего вида к ее кабелю питания и видео.  Вернитесь в заднюю часть автомобиля, как только вы установите монитор заднего вида и все необходимые шнуры для камеры. При необходимости закройте багажник, затем подключите камеру заднего вида к ее питанию и видеокабелю.
            • Кабель питания и видеокабель вашей камеры должны торчать из отверстия, которое вы просверлили в области крепления номерного знака.
          2. Установите камеру на номерной знак.  Если камера крепится к передней части номерного знака, прикрепите ее к номерному знаку, следуя прилагаемым инструкциям производителя.Если камера крепится к задней части номерного знака, совместите устройство с крепежными отверстиями номерного знака и вкрутите в них винты.
            • В большинстве случаев вы можете прикрепить камеру заднего вида к задней части номерного знака с помощью ранее снятых с автомобиля винтов.
          3. Установите на место номерной знак и панели отделки.  С помощью отвертки с крестообразным шлицем установите задний номерной знак на автомобиль. После того, как вы снова прикрепите его, крепко потяните номерной знак и камеру заднего вида, чтобы убедиться, что они надежно закреплены.
            • Если вы еще этого не сделали, снова прикрепите внутреннюю панель багажника вашего автомобиля и другие панели отделки, прижав их обратно к автомобилю.
          4. Протестируйте камеру, чтобы убедиться, что все работает.  Прежде чем использовать новую камеру на дорогах общего пользования, проверьте ее в безопасном месте, например на подъездной дорожке. Если он включается, поместите большой прочный предмет, например мусорное ведро, за камеру, чтобы увидеть, насколько искажено изображение. Если он не включается, прочтите руководство по установке для получения информации об устранении неполадок.
            • Во многих случаях неисправности камеры заднего вида вызваны ослаблением или неправильным подключением проводов.

          Была ли эта статья полезной?

          Да Нет

          Следите за нами в социальных сетях Ниже:

          Не забудьте проверить наши социальные сети, чтобы быть в курсе последних событий.

          Отказ от ответственности: Мы стремимся предоставлять максимально точную информацию.Через этот веб-сайт вы можете ссылаться на другие веб-сайты, которые не находятся под нашим контролем.

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован.
