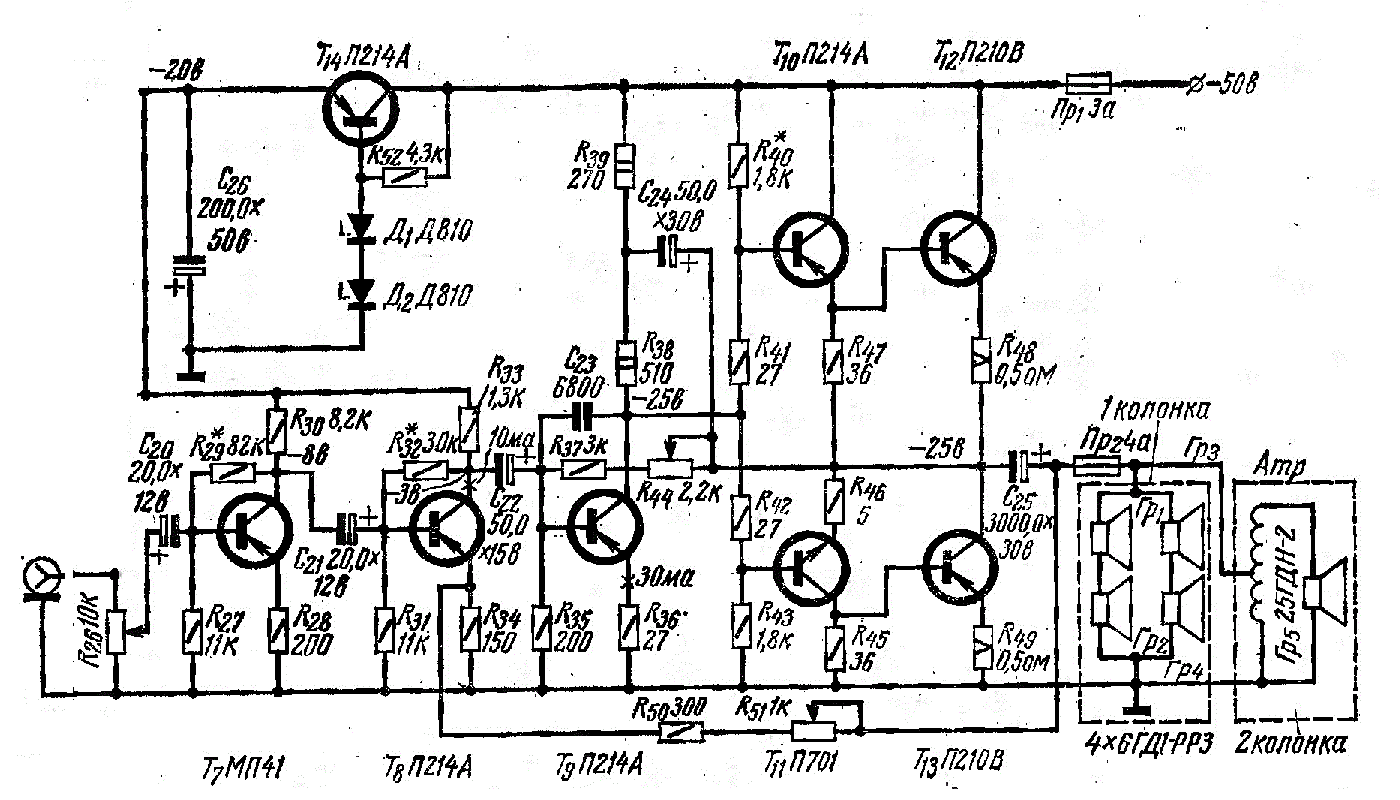

Транзисторный УНЧ с малыми динамическими искажениями (20 Ватт).

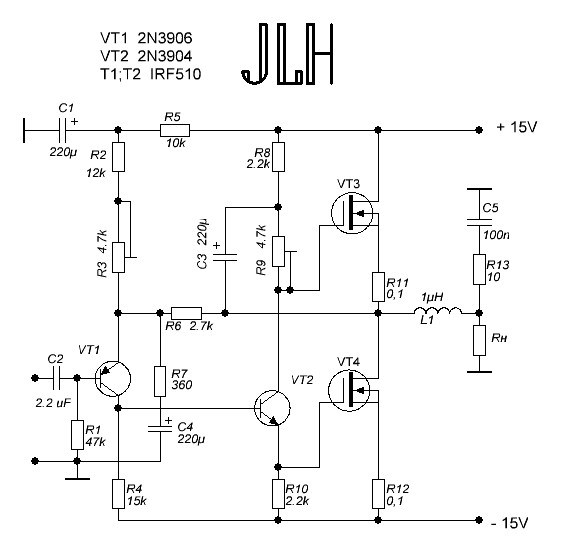

Профессиональные усилители мощности Унч 20 и выше ватт

Изготавливаемый с применением микросхемы TDA2003. А теперь попробуем взяться за другую, более мощную микросхему. Этот аудио усилитель на основе LM1876 может выдавать до 20 Вт на канал, на 4 Ом нагрузку и гарантирует менее 0,1% общих гармонических искажений.

Усилитель питается от двухполярного источника тока ±15 В. После диодного моста и сглаживающих конденсаторов получится примерно ±20 В постоянного тока, которое и используется для питания LM1876. Индуктивности L1 и L2 по входной линии БП уменьшают помехи, возникающие от сети.

Аудио вход подключен к плате через обычный 3,5 мм стерео разъем. Стерео потенциометр регулирует амплитуду звукового сигнала. Потенциометр также включает в себя переключатель, который позволяет усилителю перейти в режим ожидания. В этом режиме LM1876 потребляет всего 4 мА. Выходы усилителей на АС подключены к RCA-разъемам на плате.

Эта микросхема в работе производит достаточно большое количество тепла, поэтому радиатор необходим для охлаждения размером от 100 мм. кв. Если выходная мощность усилителя достигает 20 Вт, потребляемая мощность становится около 40 Вт при 4 Ом динамике и 20 Вт при 8 Ом. Максимально допустимая температура кристалла составляет 165°с. поэтому радиатор должен быть выбран большой. К счастью, LM1876 обеспечивает отключение при перегреве. Для уменьшения общего теплового сопротивления, должна быть применена термопаста между микросхемой и радиатором. Что касается рисунков, даташита на м/с и файлов печатной платы, вы можете скачать их .

Полностью собранная схема УНЧ

Два электролитических конденсатора C7 и C8 по 6800uF 50V сглаживают выпрямленное напряжение. Резисторы R7 и R8 подключены между их выводами, для разрядки конденсаторов после отключения питания, во избежание поражения электрическим током. Плюс 20 В обозначен как VCC, а минус обозначен VEE. Светодиод D1 помещен между VCC и VEE линиями, чтобы указать на состояние питания. Шунтирующие конденсаторы 100uF и 100nF подключены к VCC и VEE контактам как можно ближе к микросхеме. Конденсаторы C9 и C10 блокируют постоянное напряжение с микросхемы. Аудио выходы каждого усилителя подключены к RCA разъемам J2 и J3.

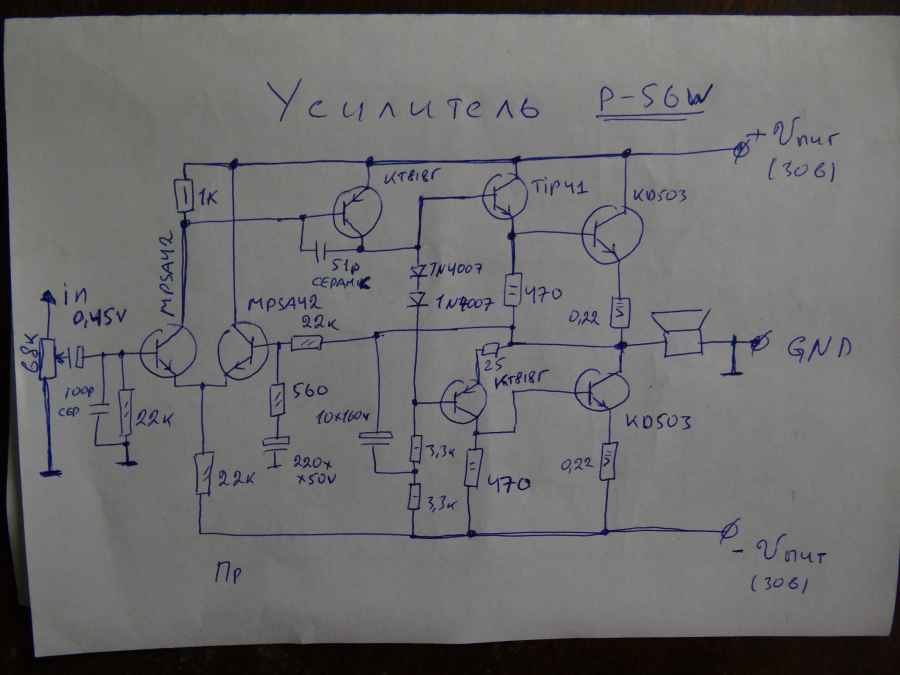

Алексей, почему бы не начать задавать вопросы более осознанно? Тогда и ответить можно будет точнее. Это я не потому, что вот я тут такой гуру весь в белом, а он там «запикано» презренный, потаскаю-ка я его фейсом по тейблу — нет, конечно. Но или «…составные применить можно или нет для повышения мощности…», или «…мощности хватает…» — здесь что-нибудь одно, согласитесь. А если интересует почему греются выходные транзисторы — так сразу бы об этом и спрашивали.
И, опять же, по порядку. «проблема в другом выхода греются» — вот это как понимать? Выход усилителя — это два провода, сигнальный и общий, они-то в вашем изложении и греются?

Ok, речь всё же идёт о чрезмерном, на ваш взгляд, нагреве выходных транзисторов. Они у вас «греются стоят все 4 транзистора на радиаторе» — попробую профильтровать этот поток. Греются — что значит «греются», в некоторых пределах эти транзисторы и должны греться. Греются под сигналом на большой мощности или греются без сигнала? До какой температуры греются — если приблизительно, то палец терпит (это 50-60 градусов) или можно на радиаторе чайник кипятить?
Не указано.
«все 4 транзистора на радиаторе от магнитофона комета» — и что? Алексей, самых разных моделей магнитофонов «Комета» с 50-х годов и до конца советских времён было выпущено чуть более чем до фига, это снова ни о чём. Каковы размеры радиатора и какова измеренная номинальная мощность усилителя на нагрузке какой величины?
Не указано.
«может радиатор маловат» — а хрен его знает, может и маловат. А может, и в самый раз. А может, великоват ток покоя. Каков ток покоя? Каков он при включении, то есть на холодном усилителе и каков после прогона усилителя без сигнала в течение минут 20-30? Почему выбрано такое значение этого тока, а не больше и не меньше?
Не указано.
«на выходе кт 819» — снова: и что? КТ819 в пластмассе или КТ819 в металле,- не указано — у этих разновидностей разная площадь контакта с радиатором, пластмассовые при прочих равных условиях греются чуть больше, ничего страшного.
Вот видите, Алексей, вы ставите вопросы таким образом, что ответить по вашей ситуации при всём желании едва ли возможно. Поэтому о некоторых причинах перегрева выходных транзисторов — довольно абстрактно:

Это так, на ходу припомнилось. Может, кто ещё что вспомнит. А ставить два в параллель выходных транзистора при такой выходной мощности смысла нет никакого: на нормальной нагрузке и в нормальном режиме одиночные потянут без всяких проблем. КТ819 точно потянут.

По хорошему надо не выдумывать что бы ещё куда прикрутить, а измерить режимы транзисторов и посмотреть осциллографом, что происходит в схеме как без сигнала, так и при работе от генераторов синуса и импульсного; что имеем на холостом ходу, а что — под нагрузкой или на её эквиваленте. Такой разговор будет предметным, а пока что всё напоминает попытку описать сегодняшнюю погоду исходя из ощущений на выставленном в форточку обслюнявленном пальце.
А первым делом — суметь корректно сформулировать задачу: что наблюдается, что не устраивает, к чему стремимся и какие издержки на этом пути будут считаться приемлемыми.
И тогда, Алексей, вам помогут более результативно.

Добрый день! Сейчас мы соберём усилитель низкой частоты. За основу взята микросхема TDA2004.

Она имеет два выхода, но мощность каждого по отдельности – 8 Ватт, а это не так уж много. Поэтому мы воспользуемся мостовым включением. Такое включение позволит повысить мощность более чем в два раза.

Характеристики усилителя

Итак, основные характеристики нашего усилителя:

• Напряжение питания: 8-18 вольт;
• Номинальная выходная мощность: 20 Ватт;
• Максимальная выходная мощность: 25 Ватт.

Схема выглядит следующим образом:

Необходимые детали

• DD.1 – TDA2004;
• C1, C2, C3, C7, C8 – 0.1 мкФ;
• C4 – 470 мкФ, 25 Вольт;
• C5 – 10 мкФ;
• C6 – 1 нФ;
• R1 – 470 Ом;
• R2, R3 – 22 Ом.

Печатная плата

Для печатной платы нам понадобится кусочек текстолита размером 3х2 см, а также рисунок платы:

(cкачиваний: 133)

Изготовление усилителя низкой частоты

Вырезаем и переносим лазерно-утюжным методом. Всё, что не до конца перенеслось, дорисовываем лаком.

Травить будем в растворе перекиси водорода и лимонной кислоты. В большой одноразовый стаканчик наливаем три столовые ложки перекиси, сыпем столовую ложку лимонной кислоты и добавляем щепотку обычной соли, она – катализатор, и в процессе реакции не расходуется. Перемешиваем раствор до полного растворения веществ и бросаем туда плату. Начинают выделяться пузырьки водорода, а раствор окрашивается в голубой цвет.

Плата травится около получаса. Чуть ускорить процесс можно, поставив раствор на солнце.
Когда лишняя медь растворится, достаём плату и промываем её водой.

Использованный раствор следует вылить в общую канализацию.
Далее ацетоном очищаем плату от тонера и лудим дорожки.

Вначале впаиваем на своё место микросхему, затем остальные компоненты.
Монтаж производите, ориентируясь на картинку:

На данном этапе усилитель готов. Перед включением микросхему следует установить на теплоотвод.

Вот такой получился компактный, но довольно мощный усилитель. Подключал к нему НЧ головку на 25 Ватт 4 Ома – справился отлично, на полной громкости никаких хрипов, щелчков и прочих искажений звука не наблюдалось. За час работы радиатор нагрелся до 60 градусов.
А на этом моя статья подошла к концу, всем удачи в повторении!

И всё-таки иногда удивляюсь, сколько сейчас выпускается всевозможных интегральных усилителей мощности звуковой частоты . Одних только микросхем из серии TDA существует великое множество. Все они, практически, доступны. Есть из чего выбрать. Схемы на таких интегральных усилителях звуковой частоты отличаются незаурядностью и простотой. Особенно пользуются повышенным интересом у начинающих радиолюбителей и у тех, кто не желает заморачиваться на что-то громоздкое. Правда, качество звучания у интегральных усилителей мощности звуковой частоты в большинстве своем оставляет желать лучшего. Но всё-таки они оправдывают ожидания многих. Да и попадаются достойные экземпляры, на которых можно собрать стоящую акустическую систему как для дома, так и для автомобиля.

Например, та же TDA7294 или TDA2030 . Информация по таким усилителям в настоящее время доступна. Я вот вспоминаю времена нашей молодости , когда не то что Интернет, а персональный компьютер был огромной редкостью. Приходилось ходить по библиотекам, искать радиотехническую литературу, которая была на вес золота. Да и которая была, то 60-х, 70-х годов. Со страниц таких радиолюбительских книг на тебя смотрели триоды, тетроды, пентоды и прочие достижения науки и техники тех лет. И чтобы найти по-настоящему стоящую конструкцию, схему, пусть даже усилителя звуковой частоты, то нужно было постараться. Сейчас же вся информация во всей массе выложена в Сети. Ввел в поисковике, например, схема усилителя мощности звуковой частоты, и тут же выдаются тысячи страниц. Можно найти коллег по хобби, обсудить нужную радиолюбительскую схему или конструкцию… Короче, вот чему я удивляюсь и радуюсь за многих радиолюбителей . Ну да ладно. Это было лирическое отступление . Теперь по теме TDA7240.

Так вот, TDA7240 — это 20 ваттный усилитель звуковой частоты , ориентированный главным образом для установки в автомобиле. В ИМС TDA7240 встроены всевозможные защиты, как то: защита от КЗ и от перегрева. Внешний вид микросхемы ниже.

Схема усилителя низкой частоты на TDA7240 приведена на иллюстрации ниже. Кстати, схема очень похожа на усилитель на TDA2025 .

Выходная мощность на нагрузку 4 Ом при напряжении питания 14,4 вольта составляет 18…20 ватт. На 8 Ом — 10…12 Вт. Коэффициент нелинейных искажений в первом случае от 0,1 до 0,5 %. Во втором — от 0,05 до 0,5 %. Напряжение питания до 18 вольт. Примерный макет печатной платы:

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о бюджетном стереоусилителе AB класса (автомобильный усилитель), который можно легко использовать в качестве усилителя к домашним колонкам, на даче, в автомобиле и т.д. Благодаря наличию темброблока (низкие и высокие частоты), регуляторов громкости и баланса, а также стильному внешнему виду, хорошему качеству звучания и достаточно высокой выходной мощности, он легко впишется в домашний интерьер в качестве бюджетного усилителя для стереоколонок, если таковые имеются.

Общий вид стереоусилителя Kinter MA-180:

Краткие ТТХ:
— Номинальная выходная мощность — 2х20 Вт (4 Ом)
— Максимальная выходная мощность — 2х35 Вт (4 Ом)
— Специализированная микросхема — — TDA7377, AB класс
— Коэффициент нелинейных искажений (режим стерео, 10Вт) – 0,3%
— Отношение сигнал/шум — 100 дБ
— Чувствительность — 0,25-50 мВ
— Питание — 12V/5A
— Сопротивление нагрузки — 4-16 Ом
— Частотный диапазон: 20Гц-20кГц
— Входные разъемы: RCA вход (тюльпан), mini Jack 3,5мм
— Выходные разъемы: самозажимная колодка для стереозвука, USB 5V
— Регулировка: громкость/баланс/высокие/низкие частоты
— Наличие защиты – да (температура, переполюсовка, перенапряжение, КЗ)
— Размеры — 155мм*102мм*42мм
— Вес — 247гр

Комплектация:

Поставляется стереоусилитель в компактной картонной коробке в синих тонах, на ней присутствуют основные характеристики:

Внутри коробки, кроме самого усилителя ничего нет, сам усилок окутан пупыркой, инструкции также нет:

Размеры усилителя совсем небольшие, всего 155мм*102мм*42мм:

Вес также мизерный, всего 247гр:

Теперь непосредственно сам стереоусилитель:

Как видим, внешний вид довольно стильный:

На передней панели расположены все необходимые регуляторы (басы/высокие/баланс/громкость), а также кнопка включения питания. На боковых ребрах присутствуют отверстия для крепления усилителя к чему-либо:

Регуляторы мягкие, при поворотах ручки нет абсолютно никакого треска и постороннего шума. Также при подаче питания начинает гореть подсветка регулятора громкости. Выглядит довольно эффектно, она не зависит ни от положения регулятора, ни от громкости, т.е. меняется плавно сама по себе в произвольном порядке:

На задней панели стандартные разъемы для подключения:

— слева входной разъем под стандартный миниждек (наушники) – можно подавать сигнал от ПК, смартфона, плеера или любого устройства с выходом AUX (магнитола, к примеру). Т.е. тот сигнал, который нужно усилить
— далее два аналоговых RCA разъема (тюльпаны, белый для левого канала, красный для правого) – в основном для подключения старенькой видеоаппаратуры: видеомагнитофоны, DVD плееры и т.д.
— колодка с 4-мя подпружиненными выходными разъемами – для непосредственного подключения колонок (правый и левый канал, плюс красный, минус черный)
— 5V USB выход – для зарядки электронных гаджетов
— справа DC Port питания 12V/5A. Выходная мощность и качество звучания напрямую зависят от качества БП/адаптера. Маломощный адаптер не сможет выдать всю заявленную мощность, БП без должной фильтрации помех будет «фонить», поэтому используйте надежные проверенные БП с заявленным током, как минимум 2А (БП/Адаптеры от ЗУ для аккумуляторов, ноутбуков, светодиодных лент и т.д., либо на худой конец выход 12V с разъема ПК). Я использую БП от ЗУ Opus BT-C3100 V2.2 на 12V/3А, о нетипичном применении упоминал в той статье:

С данным блоком питания практически нет никакого постороннего шума. Для моих советских 8Вт колонок 8АС-3 хватает за глаза (два 4Вт динамика 4ГД-35/8ГДШ-1):

Разборка стереоусилителя:

Как видим, обвязка деталей минимальная, да и то благодаря тому, что используется темброблок на ОУ TL072CP:

Непосредственно в качестве усилителя используется специализированная микросхема AB класса TDA7377, номинальной мощностью 40ВТ в мостовом режиме:

В качестве радиатора используется корпус стереоусилителя, т. к. он алюминиевый и хорошо отдает тепло. Между корпусом и микросхемой присутствует термопаста, чем-то напоминающая нашу российскую КПТ-8:

На средней выходной мощности корпус практически не греется, на практически максимальной – чуть теплый, что говорит о достаточно неплохом КПД микросхемы.

Вот даташит на микросхему:

Как видим, она содержит минимальную обвязку деталей и имеет всевозможную защиту от КЗ, переполюсовки, перенапряжения, перегрева и может включаться в различных комбинациях, поэтому если есть желание и навыки работы с паяльником, то можно переделать разводку под конфигурацию 2.1 (стереоколонки и сабвуфер) или 4 (квадроаккустика):

Для подключения используйте по возможности медный акустический кабель:

Достаточно немного зачистить изоляцию кабеля и просто воткнуть жилы в соответствующий разъем – благодаря подпружиненным колодкам, контакт получается отличный и держится крепко. По возможности не путайте полярность динамиков, иначе колонки будут играть в «противофазе», что не очень хорошо сказывается на звучании.
Входной провод можно использовать подобный (два mini Jack «папа»):

Выходной разъем USB расположен очень неудобно — на задней панели рядом с разъемом питания, да и при небольшой мощности БП/адаптера лучше не подключать прожорливые девайсы. В данном случае USB предназначен только для заряда:

Небольшой видеоролик работы (громкость максимум, басы на максимуме колонки не вытягивают, начинают «хлюпать», запись на смартфон SGS3):

Смартфон всю громкость не передает, на самом деле довольно громко. На средней громкости базы отличные, «сочные». До этого был самопал на TDA8561Q, басы совсем не нравились…

Пожелания разработчикам:
— встроить в корпус БП достаточной мощности
— добавить переключатель для различных конфигураций (2, 2.1, 4)
— подсветку регулятора сделать меняющейся в такт с музыкой, либо в зависимости от положения регулятора (максималка — горит красный, средняя громкость — зеленый)
— добавить выход на наушники
— добавить прорезиненные ножки

Плюсы:
+ Хорошее качество звучания
+ Стильный внешний вид
+ Универсальный (благодаря компактным размерам и распространенному питанию, можно взять загород, подключить автоаккустику)
+ Достаточная выходная мощность
+ Практически не греется
+ Наличие темброблока
+ Наличие USB выхода
+ Легко переделывается под нужную конфигурацию
+ Корпус можно использовать для более мощной микросхемы (класс D, 50-100W)

Минусы:
— чуток великовата цена
— не у всех в хозяйстве найдется лишний БП/адаптер на 12V/2-5А
— нет прорезиненных ножек (можно поцарапать стол, лечится наклеиванием 2-3 слоев скотча/изоленты)

Вывод: неплохой готовый усилитель для тех, кому лень собирать своими руками. Лично мне звук понравился, мощности хватает с запасом. В качестве бюджетного стереоусилителя подходит идеально, рекомендую к покупке!
