Тяга рулевая это – поперечная и продольная, для чего нужна, как её открутить от рейки, признаки неисправности, стук — SJRacing — тюнинг комплектующие для вашего автомобиля

Содержание

Рулевая тяга – как провести диагностику и заменить? + видео » АвтоНоватор

Продольная рулевая тяга должна быть расположена таким образом, чтобы при любом движении колес она была подвержена минимальным осевым перемещениям. Это главное правило для комфортной езды, но что эти слова скажут начинающему автомобилисту, а не автослесарю со стажем? Постараемся разобраться.

Рулевая тяга – ее функции и уязвимости

Все рулевые тяги осуществляют следующие две функции. Они передают усилия от рулевого механизма к поворотным рычагам ступиц, благодаря этому и осуществляется поворот колес, происходит это за счет шарниров, установленных на концах тяг. Также эти элементы авто обеспечивают необходимый угол поворота колес, ведь во время поворотов радиусы, по которым движутся колеса, не одинаковы. А регулируя необходимую длину тяги с помощью специальной резьбы, можно корректировать угол установки колес (угол схождения).

Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги. Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

Когда нужна замена рулевой тяги?

Понять, что необходима замена рулевой тяги, можно по следующим признакам:

в управлении появляются посторонние звуки, стук;
возникает биение руля;
увеличенный люфт руля. Если он возник при вертикальном покачивании, тогда необходима замена шаровой опоры или же подшипника ступицы. В случае горизонтального покачивания – неисправность рулевого наконечника;
ведущее колесо вращается достаточно туго;
во время движения авто клонит в сторону (или вправо, или влево).

Конечно же, возможно заменить этот механизм и самостоятельно, но, прежде чем приступать к действиям, стоит сделать диагностику авто. Определить, есть ли люфт, можно следующим образом. Необходимо, чтобы кто-то поворачивал баранку вашего автомобиля, а вы тем временем определяли бы наличие люфта на глаз, либо медленно вращая руль самостоятельно, наощупь оцените его траекторию. Если биение имеется, значит стоит менять наконечник рулевой тяги с шарниром.

Также диагностике подлежит и защитный чехол, находящийся на шаровом шарнире, в случае, если обнаружатся разрывы и трещины, он подлежит замене.

Съемник рулевых тяг и другие особенности процесса замены

После тщательной диагностики, при необходимости, следует приступить непосредственно к демонтажу старой тяги и установке новой. Обязательно перед началом работы поставьте ваш автомобиль на ручной тормоз, а под задние колеса установите упорные бруски. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.

Далее переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки.

Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. Вот теперь ее можно снять. Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника.

Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, дабы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов. При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Снять рулевую тягу можно и без специального съёмника. Для этого предварительно нужно поднять автомобиль на домкрате и обязательно подставить под днище надёжные подставки, тем самым обезопасив авто от падения. Палец рулевого наконечника нужно смочить жидкостью WD-40 или любой другой проникающей смазкой ещё до начала всех работ. Так как работа выполняется без съёмника эта процедура имеет важное значение, т. к. смазка поможет быстрее снять деталь. Чтобы не ехать после ремонта на СТО для проведения сход/развала нужно обязательно замерить длину наконечника.
Теперь можно переходить к снятию наконечника. Для крепления в большинстве случаев используется корончатая гайка и фиксирующий шплинт. Первым делом нужно снять шплинт, а далее с помощью торцевой головки или накидного ключа сорвать с места гайку, откручивать ее полностью не нужно. Главная проблема демонтажа это прикипание крепежа поворотного кулака к пальцу. Для снятия нужен тяжёлый молоток, которым нужно несколько раз сильно ударить по гайке, так чтобы наконечник сорвался с места. После этого можно полностью выкрутить гайку и снять наконечник.
Кажется, что метод очень простой и покупать для этого съёмник вовсе не нужно, но использовать молоток и грубую физическую силу можно только в крайнем случае. Если автомобиль оборудован рулевой рейкой, эта деталь может выйти из строя от вибрации из-за сильных ударов. Сразу она не сломается, но каждый такой ремонт резко сокращает срок службы рейки. К тому же можно повредить резьбу наконечника, достаточно один раз ударить по пальцу и практически гарантированно придется отправляться в магазин за новой деталью.

Рулевая тяга

Любым транспортным средством в движении необходимо управлять, и в автомобиле для этого предусмотрен руль и система рулевого управления, где рулевая тяга является связующим звеном для этих элементов.

Типы рулевого управления

На автомобилях может быть установлено либо рулевое управление с рулевым редуктором червячного типа, либо рулевая рейка.

Рулевое управление с механизмом червяк-ролик отличает небольшая склонность к передаче ударов от неровностей дороги, возможность передачи большего усилия и большие углы поворота колес. Но, в то же время в конструкции предусмотрено большое количество рулевых тяг и шарнирных соединений, что способствует «накоплению» люфтов и делает малоинформативным и «тяжелым» руль. Отрицательных моментов, при эксплуатации червячных рулевых механизмов, получается больше, чем положительных и современные автомобили в своем большинстве оснащаются реечным рулевым механизмом.

Рулевое управление с реечным рулевым механизмом отличает компактность, минимальное количество рулевых тяг и шарниров и невысокая цена. Все эти факторы способствуют его широкому применению. Так, рулевая рейка идеально совмещается с подвеской McPherson в переднеприводной компоновке, обеспечивая точность и легкость рулевого управления.

Но и реечное рулевое управление не лишено минусов в эксплуатации. Это передача любого толчка на рулевое колесо, что обусловлено простотой конструкции, что собственно не приемлемо для тяжелых машин.

Назначение рулевой тяги

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес.

Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу.

Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы.

Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления. Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса.

Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг

Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон. Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена.

Конструктивные особенности рулевого управления

Червячный привод

Предусматривает: среднюю рулевую тягу, с шарнирами с обеих сторон; два длинных и два коротких рулевых наконечника с резьбами на одном из концов и рулевым пальцем с другой. Путем соединения длинного и короткого наконечников через соединительную муфту получают боковые рулевые тяги. Для возможности регулировки величины схождения колес, длинные рулевые наконечники имеют левую резьбу.

Шестерня – рейка

Реечное рулевое управление может иметь два типа исполнения: с двумя поперечными тягами, закрепленными по концам рулевой рейки, либо тягами с их креплением посередине рейки.

При кажущейся небольшой разнице в конструкции, они отличаются принципом своей работы. Так, рулевые тяги, выходящие с концов рейки, имеют соединение в виде шара, что позволяет тягам «качаться» в плоскости при прохождении неровностей, тем самым распределяя удар от дороги по элементам подвески. Там же, где рулевые тяги закреплены посередине рейки, почти вся сила удара передается на рулевое колесо.

Реечный рулевой привод состоит из 2-х горизонтальных рулевых тяг и поворотных рычагов, присоединенных к стойкам передней подвески. Рулевые тяги соединены с поворотными рычагами посредством шаровых шарниров и передают на них усилие руля, заставляя их поворачиваться влево или вправо.

Неисправности рулевых тяг

Стуки в подвеске или увеличенный люфт руля, помимо износа других элементов подвески, могут быть следствием предельного износа шарниров рулевых тяг. На разборных рулевых тягах в таких случаях производят их реставрацию, путем замены изношенных деталей или же заменяют рулевые тяги целиком.

Может также наблюдаться тугое вращение рулевого колеса, когда установлены не качественные рулевые тяги, где все элементы шарнирного соединения рулевой тяги сделаны с нарушением заводской технологии или полностью отсутствует смазка.

Чаще всего рулевые тяги выходят из строя при нарушении целостности защитного чехла и попадания влаги и дорожной грязи внутрь соединения.

Поэтому для комфортной и безопасной езды лучшим средством для любого автомобиля будет профилактиктический осмотр ходовой части и рулевых тяг в частности.

Наконечники рулевой тяги. Принцип работы. Неисправности. Замена

13 мая 2019

Рулевые тяги комплектуют рулевыми наконечниками. А наконечник рулевой тяги – это ключевой элемент рулевого управления, который помогает колесам поворачиваться. Когда появились первые признаки неисправности наконечника, диагностику нужно провести незамедлительно, и если требуется ремонт или замену детали.

Принцип работы

Рулевые тяги соединяют руль и колеса. Плавные повороты и комфортное управление автомобилем, говорят об исправности автозапчастей в системе.

Вместе с наконечником рулевой тяги идут такие составные части:

шаровой палец, упирается в нижнюю часть на опорную пяту;
корпус, закрывается с одной стороны заглушкой;
пружина, между пятой и заглушкой;

вкладыш пластмассовый, между корпусом и шаром;
пыльник, закрывает корпус.

В автомобильном мире есть универсальные наконечники, которые подходят любым колесам, но также есть и те, которые предназначены для правого и левого колеса.

Причины неисправности

Сбой в работе системы рулевого управления основанная причина поломок. Несвоевременная замена расходников, а также осмотр автомобиля может стать угрозой безопасности.

Со временем вкладыш изнашивается. Между ним и шаром появляется зазор, отчего мы слышим стук при езде по неровной дороге.

Износ стенок втулки, провоцирует разбалтывание пальца, а он поджимается пружиной лишь снизу.
Пружина и опорная пята не могут выбрать люфт, появившийся из-за износа пластика, тогда шаровой палец свободно двигается во втулке. При таком раскладе слышен сильный стук рулевого наконечника.

Систематическая езда по плохой дороге негативно влияет на подвеску и рулевые наконечники. В норме, наконечник рулевой тяги должен пробежать 40 тыс. км не создавая проблем водителю.

Ищем неисправность

Итак, первые признаки, что пора лезть в систему рулевого управления:

стук, частый и глухой на поворотах и езде по мелким ямам;
чаще, звуки с одной стороны, реже наконечники неисправны с двух сторон;
свободный ход рулевого колеса увеличивается;
при повороте ощущаются легкие стуки в руле.

Когда запущенный износ наконечников, машину приходится «ловить» в движении, так как люфт шаровых пальцев колеса может достичь отклонения на 3 градуса от прямой.

Самостоятельная диагностика:

Загоните авто на смотровую яму так, чтобы вы могли дотянуться до шарниров.

Подоприте колеса противооткатными брусками.
Одной рукой возьмитесь за тягу как можно ближе к наконечнику. Раскачайте шарнир вверх-вниз, чтобы ощутить люфт.
Упругое сопротивление говорит о правильной работе пружин и отсутствии критических зазоров. Критический люфт ощущается сразу.
Поверните тягу вокруг оси несколько раз. Если она болтается на шаровом пальце – наконечник под замену. На нашем сайте Pantus.ru вы найдете детали по выгодным ценам.

Рекомендация: раскачивая тягу, не спутайте свободный ход рулевой рейки с люфтом шарнира.

Чтобы проверить пыльники, смотровая яма не обязательна. Нужно вывернуть колесо и приподнять авто домкратом. Если пыльник не годный, то через дыры и щели будет выдавливаться густая смазка.

Замена наконечника

Чтобы поменять наконечник рулевой тяги на новый нужно:

очистить кронгайки, на которых наконечник крепится к рычагу и рейке;

от рычага откручивается рулевая тяга;
новую деталь установить в обратном порядке.

После замены автозапчастей углы развала-схождения нужно скорректировать. Для этого следует посетить автосервис.

Наконечник рулевой тяги описание предназначение неисправности фото видео.

Одной из самых главных составляющих безопасного движения, является исправность рулевого механизма. Этот механизм автомобиля состоит из различных элементов, работоспособность и износ которых влияют на комфорт и безопасность, как водителя, так и его пассажиров.

Следовательно, сильный износ деталей не только нежелателен, а совершенно недопустим. Одной из составляющих механизма рулевого управления является наконечник рулевой тяги, которому посвящена данная статья. Ниже разберемся в причинах и признаках износа, произведем осмотр детали и последовательность действий при ее замене.

Диагностика позволяет определить когда необходимо менять наконечники.

Рулевой наконечник — это элемент рулевого управления в автомобиле обеспечивающий подвижность и поворот колес на нужный угол. В его принцип заложено шаровое соединение. На одной стороне наконечник прикреплен к рулевой тяге, а на другой соединен с поворотным кулаком. Основные «враги» рулевого наконечника является влага, грязь и плохие дороги.

Предназначение и конструктивные особенности

Данная деталь выполняет важнейшую функцию – передачу двигательного усилия в цепочке «рулевая колонка-управляемые колеса» между деталями с изменяемым углом соприкосновения. Поэтому наконечник рулевой тяги выполняется в виде шарнирного элемента, имея в конструкции подвижные части. Зависимо от типа и особенностей автомобильной системы управления, в одной машине встречается от четырех до шести наконечников.

Рулевые наконечники в подавляющем большинстве автомобилей отличаются предельной простотой, что обеспечивает высокий уровень их надежности. В целом, данная деталь состоит из восьми основных частей, это:

корпус, в который встроена полуось;
шаровый палец, на котором нарезана резьба;
вкладыш, чаще всего из тефлона, предназначенный для фиксации и ограничения перемещения шарового пальца;
крышка, которой закрывается корпус устройства, что предотвращает попадание внутрь мусора, способного повредить наконечник;
чехол из неопрена, который защищает механизм от посторонних предметов со стороны пальца;
кольцо, с помощью которого чехол фиксируется на пальце;
пружина, которой чехол крепится к корпусу;
гайка для пальца.

Практически все рулевые наконечники имеют одинаковую конструкцию, различаясь преимущественно размерами и материалами, из которых изготавливаются их детали.

ЧТО ПОНАБИТЬСЯ В ПРОЦЕССЕ РАБОТЫ

домкрат;
набор ключей;
съемник для выпрессовки пальца наконечника из рычага, если такого нет, сгодится и молоток с монтировкой, но поменять будет куда сложнее;
штангенциркуль;
медная смазка и WD-40.

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
увеличивается свободный ход рулевого колеса;
преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Примечание. К сожалению, подобные признаки наблюдаются не только в результате неполадок рулевой рейки, но и в результате износа подшипника поворотной сошки и маятника. Точный результат покажет проверка, выполняемая сотрудниками автосервиса или самостоятельно в гаражных условиях.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
Подоприте задние колеса противооткатными средствами.
Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.

Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Совет. Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

ЗАМЕНА ПЫЛЬНИКА РУЛЕВОГО НАКОНЕЧНИКА

Часто случается так, что сами рулевые наконечники находятся в исправном состоянии, но при визуальном осмотре выявлен разрыв пыльника. Если оставить его в таком состоянии, то в скором времени он придет в негодность и его придется менять.

Последовательность работ при замене пыльника рулевого наконечника такая же, как и при полной, с той лишь разницей, что после его выпрессовки из поворотного кулака стойки, нужно снять кольцо фиксирующее пыльник и поменять поврежденный на новый.

Перед этим рекомендуется удалить остатки старой смазки, а новый пыльник набить литолом. Важно не переусердствовать когда делаете это, иначе новый пыльник может порваться от излишков смазки.

Рулевая тяга. Ее функции в рулевом управлении.

Виды рулевого управления. Механизмы рулевого управления могут быть реечными или червячного типа.

Механизм червячного типа сильно уступает своему собрату, потому что такая конструкция очень сложна с множеством тяг и других деталей. Соответственно и масса такого механизма значительно увеличивается, что в современном автомобильном мире равносильно толстой балерине. К тому же, такая конструкция подвержена высокому износу, чувствительна к биениям и вибрациям, легко может выйти из строя.

По сравнению с ней рейка гораздо надежнее. Она легче по массе, менее сложна по конструкции, при этом главным преимуществом является невысокая цена относительно конструкции с «червяком». По прочности этот вариант более предпочтителен, да и устойчивость рейки к износу и ударам гораздо лучше. Соответственно, управляемость автомобиля лучше, отчего уровень безопасности на дороге увеличивается.

Что такое рулевая тяга?

Собственно говоря, эта основная деталь рулевого управления. Если быть точнее, она связывает рулевой привод и колесо. Тяга имеет шарнирные соединения разных видов: резьбовые или рулевые наконечники.

Все эти наконечники и шарниры нужны для того, чтобы сама тяга и сопряженные с ней детали свободно вращались в разных плоскостях. Без шарнирных механизмов поворот руля ничего не стоит, так как колесо не повернется.

Тяги обычно не самые массивные детали автомобиля, но изготовлены из очень прочных и хороших материалов, выдерживают большие нагрузки. В настоящее время есть автомобильные концерны, которые применяют инновационные технологии и материалы в изготовлении деталей для своих авто. Так, например, сегодня широко используется углепластик или карбон. Материал гораздо прочнее и легче стали, многие производители спорткаров используют его для изготовления как кузовов или кокпитов, так и для производства рулевых тяг.

Если вдруг начались биения или увеличения люфта всего механизма, то, скорее всего, проблемы именно с тягой. Хотя, причин может быть больше и самых разных, и даже не связанных с самим механизмом рулевого управления. Однако чаще всего виновницей неисправностей выступает тяга.

Примеры неисправностей тяг

В большинстве случаев изнашивается шарнирный механизм. Увеличивается люфт, что приводит к нежелательным вибрациям. Впоследствии это может привести к поломке всего механизма и замене важных его частей, например, рейки или даже гидроусилителя руля. Однако можно выделить еще искривление тяги или разрыв тела детали.

Рулевое управление — Википедия

Материал из Википедии — свободной энциклопедии

Рулевое управление — система управления направлением движения транспортных средств с помощью рулевого колеса. Состоит из механизмов, преобразующих положение (угол поворота) руля в пропорциональное изменение положения колёс или аналогичных управляющих направлением движения элементов (поворот движителя, поворот направляющей лыжи, конька).

Пример работы системы подруливания на скоростях менее и более 40км/ч

4WS (4 Wheel Steering, от англ. 4 управляемых колеса) — система подруливания задних колес у автомобиля. При высокой скорости задние колеса поворачиваются в сторону поворота (так же как и передние колеса), что позволяет увеличить стабильность при резких маневрах (например обгоне). При низкой скорости задние колеса поворачивают в противоположную от поворота сторону (обратно передним колесам), что позволяет увеличить маневренность и уменьшить радиус разворота.

На автомобилях рулевое управление состоит из механического редуктора и системы тяг, преобразующих поворот руля в поворот управляемых (передних) колёс. Отношение углов поворота руля и колёс известно как «Передаточное отношение рулевого управления» и обычно составляет 15:1 … 25:1. Колесо, находящееся с той стороны, куда происходит поворот, поворачивается на больший угол, так, чтобы точка пересечения осей передних колёс находилась на оси задних колёс (в этом случае все колёса вращаются вокруг одной точки и не происходит бокового скольжения шин). Система тяг, обеспечивающая поворот колёс на разный угол, называется рулевая трапеция.

Как и компоновка трактора, рулевое управление бывает двух основных видов — поворот передних колёс (аналогично автомобилям), и относительный поворот полурам (тракторы К-700, Т-150К). В компоновке (и рулевом управлении) из двух полурам имеются следующие достоинства:

Унификация, простота и надёжность ведущих мостов — они не содержат узлов поворота колёс.
Две колеи при любом повороте полурам (задний мост идёт точно по следам переднего), что значительно улучшает проходимость.
Поворот полурам позволяет плавно перемещать влево-вправо переднее или заднее навесное орудие, что повышает удобство работы.

Рулевое управление комбайнов и вилочных погрузчиков[править | править код]

Из-за большого веса жатки, и особенностей компоновки, на переднюю часть самоходного зерноуборочного комбайна приходится основная часть веса, поэтому передние колёса выполняют ведущими и большого размера. Ввиду технических сложностей поворота этих колёс, рулевое управление зерноуборочных комбайнов осуществляется задними колёсами небольшого размера. Они также поворачиваются на разные углы (рулевой трапецией), чтобы избежать бокового скольжения, аналогично управлению автомобилей.

Аналогичная ситуация присутствует и у вилочных погрузчиков, так как на передние колеса приходится вес поднимаемого груза. По этой причине большинство таких машин также имеют управляемые колеса сзади.

Рулевое управление катков (дорожная техника)[править | править код]

Ввиду большой массы переднего цилиндра катка поворачивает он с помощью гидроруля. Руль просто переключает клапаны подачи жидкости в цилиндры поворота катка

Рулевой механизм — часть рулевого управления, преобразующая вращательное движение рулевого колеса в поступательное движение рулевых тяг. Как правило, это один из видов механического редуктора, хотя, например, в комбайнах применяется система «гидромотор-шланги-гидроцилиндр». Наиболее распространены следующие виды рулевых механизмов

Шестерня-рейка — руль соединён с неподвижной (вращающейся) шестернёй, концы подвижной рейки через тяги поворачивают колёса. В настоящее время применяется на большинстве легковых автомобилей (переднеприводных).
Червячная передача — рулевое колесо вращает червяк, по которому ходит вырожденный сектор зубчатого колеса — ролик (трение скольжения заменено на трение качения). Перекатываясь по сектору червяка, ролик вращает ось, с другой стороны которой закреплён рычаг, который своим движением перемещает рулевую трапецию. Эта достаточно сложная система, с большим числом деталей, широко применялась на заднеприводных автомобилях, с передней двухрычажной подвеской.
Винт-шариковая гайка — рулевое колесо вращает винтовой вал, поступательно перемещая «гайку» — соответствующую винтовую втулку, через тяги перемещающую рулевую трапецию. Между витками вала и втулки расположены шарики, переводящие трение скольжения в трение качения. Механизм применяется в основном на грузовых автомобилях, совместно с гидроусилителем (втулка-гайка является также поршнем гидроцилиндра).

Производители элементов рулевого управления[править | править код]

Кроме производителей оригинальных деталей рулевого управления существует несколько международных производителей, специализирующихся на рынке автозапчастей, например:

Рулевая рейка: устройство, виды, неисправности

Это своеобразный механизм, способный передавать усилия с руля на тяги. Грубо говоря, приспособление, которое позволяет синхронно поворачиваться колесам в сторону заданную рулем. Работает механизм достаточно просто. Необходимо понимать взаимосвязь, поворотное устройство вращает вал, от него вращения передаются на шестерню, а с последней движения передаются на зубчатую рейку. Таким образом, в зависимости от поворота руля, она двигается влево или вправо, а вместе с ней меняется и поворот рулевых тяг, которые прикреплены к поворотным кулакам.

В последнее время именно рулевой рейке, приписывается первенство среди всех систем управления.

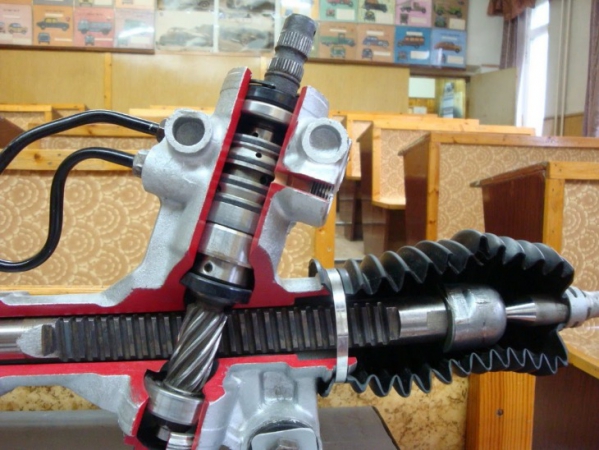

Рулевая рейка

Устройство

Как и любой механизм, данная деталь состоит из нескольких элементов. Итак:

• Цилиндр, он же картер. Деталь, в которой размещается сама зубчатая рейка. Как правило, в современных авто стали использовать легкие сплавы, такие как алюминий.

• Шестерня, часть вала «приходящего» с рулевой колонки.

• Зубчатая рейка, которая для надежного сцепления с шестерней, имеет пружину.

• Различные сальники и фиксаторы по краям, для ограничения хода.

• Тяги, наконечники.

• Не забываем о подшипниках, они предотвращают появление люфта и обеспечивают легкие «маневры» самой рейки по корпусу.

Имейте виду, что в зависимости от модификации автомобиля, устройство может дополняться некоторыми дополнительными элементами. К примеру, это могут быть гидравлические цилиндры, электромоторы со своим набором деталей.

Одним из доп. элементов, может выступать планетарный механизм. Он позволяет изменять передаточное соотношение, то есть во время движения, в зависимости от того какая скорость, «планетарка» регулирует передаточное число шестерни. Улучшается управляемость, особенно на высоких скоростях, когда резкие повороты руля, не желательны. Впервые стали применять производители БМВ.

Виды

Ныне существует три разновидности подобного управления. Об их отличиях, узнаете далее. Так вот, виды:

1. «Голая», то есть механическая рейка.

Самый простой представитель среди всего рулевого управления. Как понимаете из названия, повороты колес осуществимы только с учетом приложенной силы водителя. Но, не думайте, что в связи с отсутствием «помощников», крутить руль будет сложно. Есть модификации, где смогли внедрить сменное передаточное число. Об его особенностях говорили выше.

Схема

Принцип работы в том, что на рейки есть специальные зубья и в зависимости от того, каким образом они устроены и зависит, «тяжесть» и «легкость» поворота руля.

Например, автомобили ВАЗ «Зубила» среди отечественного сегмента, «первопроходцы», первыми применили разный шаг зубьев. То есть, от середины до краев, шаг менялся, тем самым при малых оборотах руля, к примеру, на скорости, руль становился тяжелым. А при маневрировании на ограниченных площадках, руль наоборот вращался легче, из-за меньшего передаточного числа.

2. Рулевая рейка с гидроусилителем

Основное отличие от предыдущего варианта только в том, что в дополнение к той физической силе, которую прилагает водитель, прилагается и «помощь» гидроусилителя. Обеспечивается легкость вращения руля.

К примеру, попробуйте покрутить руль механической рейки и «гидравлики» на месте, разница будет ощутима. В первом случае, «баранку» не повернуть пальцем, во втором случае, это удастся с легкостью.

Рейка с ГУР и без

Принято считать, что гидравлические помощники повышают безопасность движения, основывают такие мысли на том, что во время движения при попадании колеса в яму, именно гидроусилитель примет и «погасит» удар. В случае с «механикой», воздействие передаются на «руки» и не известно, как поведет себя водитель.

Но, это и негативная сторона, ведь значительно ухудшается чувствительность управления.

Принцип работы гидравлики достаточно прост. «Мозги» ГУРа распределяют нужное количество давления и усилия на торсион и золотник. Последние направляют и нагнетают рассчитанное «мозгами» давление. В итоге, когда руль поворачивает, через золотник мгновенно впрыскивается масло в ту зону, в которую идет поворот. После обездвиживания руля или его поворота в другую сторону, масло меняет «позицию».

3. Рейка с электроусилителем

Электрическая рейка, принцип работы аналогичен предшествующей разновидности, но вместо гидравлики, помощь оказывает электромотор. В зависимости от модификации автомобиля, его класса и стоимости, различают несколько вариантов размещения мотора. Итак:

• Встроенный непосредственно в колонку.

• Установлен на валу.

• Третий вариант подразумевает размещение на зубчатой рейке.

Третий вариант размещения по праву считается наиболее безопасным, ведь первые два подразумевают установку на валу. А в случае, выхода из строя, колеса попросту не удастся вывернуть.

Что касается ЭУР в целом, то автомобили с такими механизмами, как правило, дороже. Ведь, в отличие от второго вида, здесь нет никаких шлангов, сальников, которые предотвращали утечку жидкости. И поэтому с точки зрения надежности, они выигрывают.

Неисправности и признаки

В общем, можно выделить около пяти основных проблем, которые могут подстерегать устройство рулевой рейки.

1. Деформация картера, если повреждения окажутся серьезными, не удастся повернуть колеса.

2. Разгерметизация корпуса, то есть попадает пыль, грязь, влага и тому подобное. Как правило, после этого, рейка долго не «проживет».

Порванный пыльник

3. Поломка зубьев рейки, шестеренок, «планетарки».

Поврежденные зубья вала

4. Износ деталей.

5. Потеря целостности смежных элементов рейки, например, трещина, нарушение геометрии, коррозия рулевых тяг, наконечников.

Коррозия

Признаки, свидетельствующие о том, что механизм в скором времени выйдет из строя или нуждается в ремонте:

• Появился стук даже на небольших кочках, который пропадает при «переносе» руля в крайнее положение.

• Пропало усилие при повороте руля.

• Произвольные вращения руля.

• Рулевое колесо перестало возвращаться в исходное положение, после поворота.

• Утечка жидкости из ГУРа, появление масляных пятен на пыльниках.

• Повышенная чувствительность руля.

Ссылки по теме:

ГУР или ЭУР — что лучше?

Какое масло лить в ГУР

Почему гудит ГУР

SJRacing — тюнинг комплектующие для вашего автомобиля

Тяга рулевая это – поперечная и продольная, для чего нужна, как её открутить от рейки, признаки неисправности, стук
