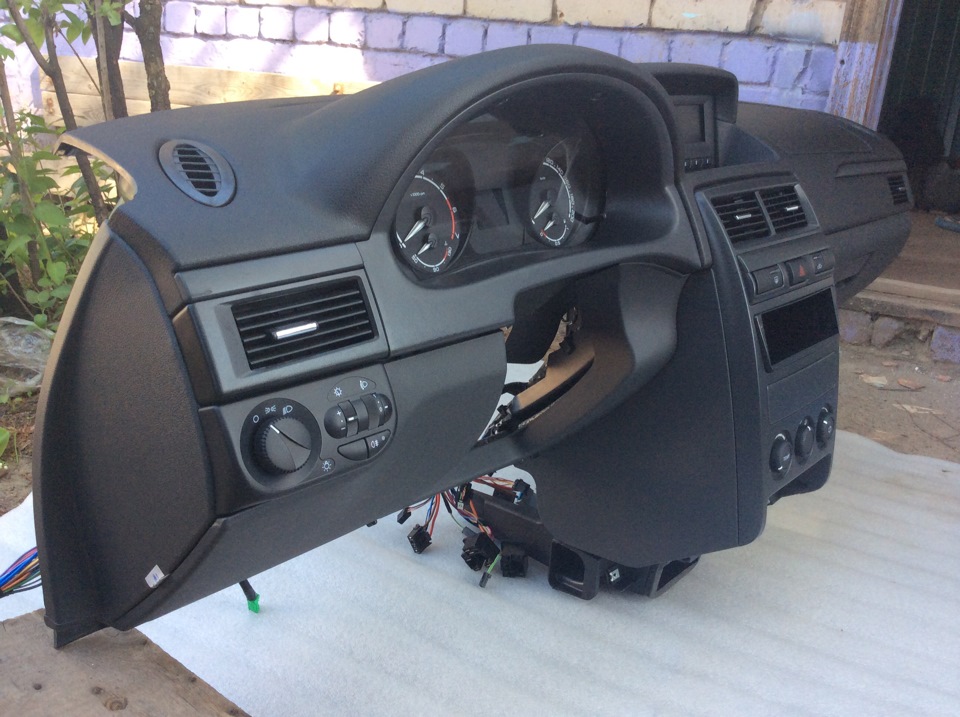

Снятие и установка панели (торпедо) Приоры

Если решили установить шумоизоляцию моторного щита, либо покрасить или перетянуть панель, тогда внимательно изучите инструкцию, как снять и установить торпедо Lada Priora своими руками.

Необходимый инструмент: Крестовая и плоская отвертки, головка «на 10», пассатижи с узкими губками.

Перед началом работ, следует отсоединить минусовую клемму с аккумулятора. Затем снять подрулевые переключатели.

Снять крышку блока предохранителей:

1. Повернуть на 90^о три замка крышки монтажного блока.
2. Отщелкнуть фиксаторы крышки блока предохранителей.

Отсоединить провода от замка зажигания. Затем снять комбинацию приборов, и снять центральный тоннель пола. Отсоединить провода от электроусилителя руля:

Затем по порядку:

1. Отщелкнуть пластиковые фиксаторы, и снять обивку левой передней стойки. Аналогично снять обивку правой передней стойки.
2. Поддеть сопло обдува стекла левой двери, используя плоскую отвертку с подложенным мягким материалом, чтобы не поцарапать. Аналогично снять сопло обдува с правой стороны.
3. Отвернуть гайку верхнего крепления панели Приоры, она расположена в полости под соплом обдува стекла двери, используя головку «на 10». Аналогично отвернуть гайку с правой стороны.
4. Отвернуть болт крепления наконечников проводов «массы» торпедо этим же ключом.

1. Отсоединить колодки с проводами панели приборов от колодок, расположенных на кронштейне, над блоком предохранителей.
2. Отсоединить колодку проводов, расположенную на правом торце кронштейна.
3. Отсоединить колодку проводов управления двигателем от колодки панели приборов.
4. Отвернуть гайку крепления наконечника провода «массы» с помощью головки «на 10».

Отсоединить среднюю колодку с проводами панели приборов от блока управления электропакетом, для этого:

1. Отвернуть гайку крепления контролера к кронштейну центральной консоли (для наглядности приборная панель снята), используя головку «на 10». Аналогично отвернуть гайку с другой стороны контроллера. Снять контроллер из-под торпедо Приоры.
2. Сжать фиксатор колодки проводов, и отсоединить ее от контроллера. Отсоединить от контроллера еще 2 колодки с проводами.

1. Отсоединить колодку проводов от блока управления подушкой безопасности.
2. Отвернуть 4 самореза крепления накладки панели с помощью крестовой отвертки и снять ее.
3. Сжать фиксаторы и отсоединяем хомут крепления жгута проводов от кронштейна на рулевой колонке, используя пассатижи с узкими губками.
4. Отвернуть саморез бокового крепления торпедо, используя крестообразную отвертку.  Аналогично отвернуть саморез с правой стороны панели.

1. Открыть бардачок (вещевой ящик), и отвернуть саморез крепления торпедо, используя крестовую отвертку.
2. Отвернуть саморез крепления консоли слева и справа, тем же инструментом.
3. Снять панель Приоры из салона автомобиля.

Установку панели осуществляем в обратном порядке.
Кстати, а Вы знаете, как покрасить панель?

---
