Датчик температуры двигателя ВАЗ 2110

Иногда на трассе приходится лицезреть такую картину: стоит легковой автомобиль с поднятым капотом, из моторного отсека поднимается пар, а вокруг транспортного средства бегает автолюбитель, иногда и пассажиры авто вместе с ним.

Ситуация, на самом деле, достаточно банальна по своей сути. Причин может только две – в транспортном средстве датчик температуры двигателя вышел из строя, или водитель проглядел резкое повышение его температуры. Как следствие, произошел перегрев мотора, охлаждающая жидкость превысила точку кипения и превратилась в пар, водитель для снижения температурного режима открыл крышку радиатора, и пар стал выходить под давлением через это отверстие. Это чревато еще и получением ожогов при неаккуратном открывании крышки радиатора неопытным автолюбителем.

Как же предотвратить возможность происхождения такой ситуации? Первое – быть внимательным в движении и наблюдать за показаниями приборов, а также следить за состоянием датчика температуры ВАЗ 2110, чтобы он не вышел из строя.

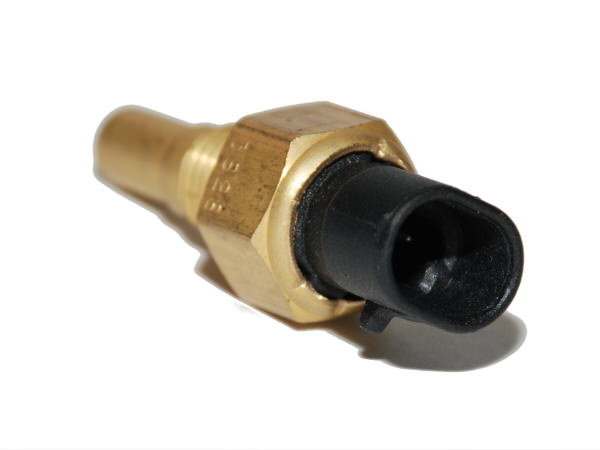

Этот электронный прибор является обыкновенным термистором, т.е. резистором, меняющим параметры своего сопротивления в зависимости от окружающего температурного режима. Такой датчик температуры ВАЗ 2110, цена которого относительно невысока, интегрирован в патрубок на головке блока цилиндров, по которому проистекает жидкость охлаждающего действия.

Главное предназначение датчика температуры двигателя состоит в контроле над температурным режимом системы охлаждения автомобиля и в случае повышения параметров температуры до критических значений – формирование командного электрического импульса на запуск вентиляционной охладительной системы. Ведь обогащение топливной смеси напрямую связано с температурным режимом эксплуатации силовой установки. Прослеживается такая логическая цепочка – чем ниже диапазон температур мотора, тем более обогащенное топливо поступает в систему впрыска (карбюратора) автомобиля.

Датчик температуры считается достаточно надежным элементом автомобильной системы. К главным дефектам относятся следующие неисправности:

• утрата контакта среди компонентов во внутренних полостях изделия;
• дефекты проводной изоляции около прибора свободно свисающим тросом акселератора.

При отказе прибора от работы наблюдается несанкционированное включение изделия на моторе, температурный режим которого не превышен и, как следствие, – сложности при пуске двигателя и увеличенный топливный расход.

Терморезистор, который размещен во внутренней части изделия, характеризуется, как электронное устройство с т.н. «негативным показателем температурного режима», т.е. при нагревании сопротивление прибора снижается и, соответственно, при охлаждении – увеличивается.

Увеличенный режим температурных значений до 130°С понижает резистентность изделия в пределах 70 Ом +2% , а пониженный предел при температуре -40°С увеличивает сопротивление до 107 КОм ±2%.

Детектор-контроллер пропускает на датчик температуры напряжение значением 5 В через постоянное сопротивление, расположенное внутри него. Температурные значения жидкости-охладителя контроллер определяет по разности потенциалов на термодатчике с сопротивлением переменного типа. На охлажденном моторе напряжение высокое, а на прогретом агрегате – низкое.

При эксплуатации такого устройства, как датчик температуры ВАЗ 2110 инжектор, следует помнить, что температурный режим жидкости-охладителя оказывает значительное влияние на многие технические характеристики, которые подлежат управлению контроллером.

В автомобиле ВАЗ десятой модели замена датчика температуры не представляет большой проблемы. Порядок проведения замены:

1. Снимаем отрицательный провод от соответствующей клеммы автомобильного АКБ.
2. Сливаем жидкость-охладитель из радиатора автомобиля.
3. Демонтируем фильтр воздуха для комфортности при производстве ремонтных работ.
4. Отжимаем зажим из пластмассы, удерживающий проводную колодку от температурного датчика.
5. Демонтируем изделие из патрубка охладительной системы.
6. Монтаж изделия осуществить в обратной последовательности.

Автомобильный датчик температуры ВАЗовской «десятки» желательно использовать в соответствии с заводской номенклатурой кодов запасных частей. Это обеспечит корректное применение данного изделия.

Датчик температуры ОЖ ВАЗ 2110: диагностика, замена

Главная » ВАЗ 2110 » Двигатель

Автор Александр Мариков На чтение 5 мин. Опубликовано 08.10.2021

Водители, которые регулярно ездят по загородным трассам, часто видят следующую картину: на обочине стоит легковушка с поднятой крышкой капота, из моторного отсека идет пар. Причиной этой ситуации чаще всего становится датчик температуры. В одном случае в поломке виноват сам автомобилист, он не заметил превышение температуры, а в другом – электронный элемент износился. Датчик охлаждающей жидкости (ДТОЖ) редко ломается, но если это случилось, то требуется срочная замена. После изучения данного материала читатель узнает, какая рабочая температура у мотора, почему греется двигатель ВАЗ 2110, как проверить ДТОЖ и как выполнить замену/установку нового элемента в автомобиле, где стоит инжектор.

Подобное случается, если вовремя не заметить неисправность датчика температуры двигателя.

Содержание

1. Рабочая температура и причины перегрева двигателя
2. Предназначение ДТОЖ и его расположение
3. Проверка датчика
4. Демонтаж и установка нового элемента
5. Заключение

Рабочая температура и причины перегрева двигателя

В нормальных условиях циркуляция охлаждающей жидкости обеспечивает температуру 86-90 °C. В жаркий период показатель может запаздывать, потом после включения вентилятора температура останавливается на 94-108 °C. Частый вопрос автолюбителей: какая температура зимой в морозы? Первые 10-15 километров показатель может быть ниже 80 °C, но после этого рубежа он должен подниматься до 85-90 °C. Эти данные подходят для ВАЗ 2110 инжектор.

Также рабочая температура зависит от типа прошивки, скорости включения вентилятора и других особенностей, поэтому нормальный показатель – это 90-105 °C.

Теперь вы знаете, какая нормальная рабочая температура ВАЗ 2110, поэтому пора изучить причины ее превышения. Если «виновником» завышенного показателя является не ДТОЖ, то стоит предпринять следующие действия:

• Проверить наружную часть радиатора на наличие загрязнений.
• Выполнить замену термостата в ВАЗ 2110 инжектор.
• Проверить уровень охлаждающей жидкости в расширительном бачке, если ее стало мало — долить до нужной отметки.
• Осуществить регулировку установки момента зажигания.
• Выполнить проверку включения вентилятора.

Предназначение ДТОЖ и его расположение

Датчик температуры двигателя – это электронный прибор, выполняющий работу резистора. Его сопротивление изменяется в зависимости от окружающей среды. Для работы понадобится стандартный набор инструментов. В «десятке» электронный прибор установлен на головке блока цилиндра.

Месторасположения тадчика температуры ОЖ ВАЗ 2110

Во всех авто датчик температуры осуществляет контроль температуры силовой установки. Также этот элемент отвечает за экстренный запуск вентилятора. Если водитель имеет начальные навыки обращения с электроприборами, то ехать в автосервис не стоит, замену можно выполнить самостоятельно.

Проверка датчика

Для тестирования понадобится мультиметр. Проверяется датчик температуры охлаждающей жидкости следующим образом:

1. Элемент демонтируется с автомобиля (процесс описан в инструкции по снятию и установке в следующем разделе). Далее нужно подготовить емкость, полностью заполненную охлаждающей жидкостью;

   Диагностика работы демонтированного датчика температуры ОЖ с помощью мультиметра

2. Теперь следует нагреть емкость и поместить внутрь датчик охлаждающей жидкости, заранее подключенный к мультиметру. Важный момент – нужно знать температуру в емкости, чтобы определить работает ли элемент или нет. Поможет в этом таблица. К примеру, если в емкости 40 °C, то сопротивление должно быть около 1459 Ом;

   Таблица для определения температуры жидкости с помощью показаний мультиметра

3. Если рабочая температура не соответствует сопротивлению (или наоборот), то элемент неисправен, требуется замена, так как починке он не подлежит. Если отклонение небольшое, то стоит просто почистить поверхность датчика – это может решить проблему.

Демонтаж и установка нового элемента

Перед тем как менять датчик включения вентилятора, необходимо убрать всю рабочую жидкость из автомобильного радиатора. После этого можно переходить к замене и установке нового элемента ВАЗ 2110 инжектор для включения вентилятора:

1. С аккумуляторной батареи необходимо отсоединить минусовую клемму – это защитит от короткого замыкания, которое может произойти во время демонтажа электронного элемента;
2. Далее следует отсоединить колодку проводов, как показано на фото:

   Отсоединяем провода ДТОЖ ВАЗ 2110

3. Теперь, когда провода не мешают, можно полностью вывернуть температурный датчик ВАЗ 2110 инжектор. Выполняется процесс гаечным ключом;

   Выворачиваем гаечным ключом датчик температуры ОЖ ВАЗ 2110

4. Перед извлечением, необходимо проверить, полностью ли отсоединен элемент от клеммы и креплений цилиндра. Далее элемент следует достать из отверстия выпускного патрубка;
5. Установка нового датчик охлаждающей жидкости для включения вентилятора проходит практически по той же схеме. Отличия необходимо рассмотреть отдельно. Новый ДТОЖ необходимо поместить в отверстие выпускного клапана на головке блока цилиндра. При помощи гаечного ключа его нужно завернуть до упора;

   Устанавливаем и закручиваем новый ДТОЖ

6. После этого можно подключать провода, которые были отсоединены во время демонтажа неисправного ДТОЖ;

   Подключаем колодку проводов к новому датчику

7. Датчик охлаждающей жидкости для включения вентилятора установлен. Осталось только залить рабочую жидкость в радиатор. Желательно, чтобы она была новая. Также не рекомендуется смешивать новую рабочую жидкость со старой. Завершающим шагом будет подключение минусовой клеммы. Готово!

Важный момент! На корпусе ДТОЖ присутствует уплотнительная прокладка. При снятии ДТОЖ нужно следить, чтобы она не упала в капот. Прокладка может понадобиться при установке нового датчика, так как прокладка может не входить в набор ДТОЖ.

Заключение

Если греется двигатель ВАЗ 2110 из-за ДТОЖ, то проблему можно решить своими руками, в других случаях процесс ремонта будет сложнее. Какая рабочая температура двигателя тоже следует знать каждому владельцу этой модели. Если опыт ремонта и замены электрики отсутствует, то лучше доверить работу профессионалам из автомобильных мастерских.

Оцените автора

Датчик коленвала ВАЗ 2110 — АвтоТачки

Что такое датчик положения коленвала на вазе

Индукционный датчик коленвала ВАЗ 2110 устанавливается рядом со специальным диском, расположенным вместе со шкивом привода коленвала. Специальный диск называется главным или мастер-диском. Вместе с ним он обеспечивает угловую синхронизацию блока управления. Пропуск двух 60 зубьев на диске позволяет системе определить ВМТ 1-го или 4-го цилиндра. Зуб 19 после прохода должен быть обращен к штоку ДПКВ, а метка на распредвале — против криволинейного крепления отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах от 0,8 до 1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для уменьшения помех провод датчика коленчатого вала экранирован.

После включения зажигания программа управления блоком находится в режиме ожидания тактового сигнала от датчика положения коленчатого вала. При вращении коленчатого вала в блок управления мгновенно поступает синхронизирующий импульсный сигнал, который своей частотой замыкает на массу электрическую цепь форсунок и каналов катушек зажигания.

Алгоритм программы блока управления работает по принципу считывания 58 зубцов, проходящих через магнитопровод ДПКВ при двух отсутствующих. Скачок на два зуба является реперной отметкой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точки, от которой блок анализирует и распределяет сигналы переключения по тактам работы управляемого им инжекторного двигателя и искра в свечах.

Блок управления обнаруживает кратковременный сбой в системе синхронизации и пытается повторно синхронизировать процесс управления. При невозможности восстановления режима синхронизации (отсутствие контакта в разъеме ДПКВ, обрыв кабеля, механическое повреждение или поломка приводного диска) система выдает сигнал ошибки на приборную панель, включая аварийную лампу Check Engine. Двигатель остановится и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда поломки связаны с небрежным или халатным отношением специалистов по обслуживанию двигателей.

Датчик положения коленчатого вала надежный прибор и редко выходит из строя, но иногда поломки связаны с небрежным или халатным отношением специалистов по обслуживанию двигателей.

Например, на ВАЗ-2112 двигатель 21124 (16-клапанный, где трос ДПКВ очень близко к выпускному коллектору), и проблема обычно возникает после ремонта, когда фишка троса не закреплена в кронштейне . При контакте с горячей трубой кабель плавится, разрушая схему подключения, и машина глохнет.

Другим примером может быть плохо сделанный приводной диск, резиновая втулка которого может вращаться на внутреннем шарнире.

Электронный блок управления при получении одиночного сигнала от ДПКВ определяет положение относительно коленчатого вала в каждый момент времени, вычисляя его частоту вращения и угловую скорость.

На основе синусоидальных сигналов, формируемых датчиком положения коленчатого вала, решается широкий круг задач:

• Определить текущее положение поршня первого (или четвертого) цилиндра.
• Проверить момент впрыска топлива и продолжительность открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой поглощения паров топлива;
• Обеспечивают работу других дополнительных систем, связанных с частотой вращения двигателя (например, электроусилителя руля).

Таким образом, ДПКВ обеспечивает работу силового агрегата, определяя с высокой точностью работу двух его основных систем: зажигания и впрыска топлива.

Перед покупкой сменного ДПКВ необходимо уточнить тип устройства, установленного на двигателе.

Функции и назначение Датчик коленвала ВАЗ 2110

В двигателе с 8 или 16 клапанами ДПКВ предназначен для выполнения неуправляемых опций, но для синхронизации фаз для впрыска бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому при выходе из строя контроллера это может привести к тому, что различные системы автомобиля будут работать некорректно. А это значит, что нормальная работа двигателя будет невозможна.

Датчик коленвала ВАЗ 2112

Сам датчик коленвала ВАЗ 2110 является прибором индуктивного типа; этот контроллер должен реагировать на прохождение зубцов на приводном диске. Этот диск крепится на ведущем шкиве генератора, а сам контроллер устанавливается рядом с ним. На шкиве 58 зубьев, между которыми полость размером в 2 зуба. Эта полость обеспечивает синхронизацию с верхней мертвой точкой поршней двигателя. В момент прохождения полости через контроллер поступает соответствующий сигнал на блок управления двигателем.

Конструкций таких устройств довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, но его работа осуществляется за счет прохождения постоянного магнита.

Индуктивный (магнитный) датчик коленвала ВАЗ 2110

В основе прибора лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке ЭДС самоиндукции отсутствует. Когда вершина металлического зуба ведущего диска проходит перед магнитопроводом, магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе появляется переменный ток, при этом частота тока изменяется в зависимости от скорости вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью данного датчика является его простая конструкция, работающая без дополнительного источника питания.

Датчик Холла

Тип этих датчиков работает на микросхеме, помещенной в корпус с магнитопроводом, а установочный диск создает движущееся магнитное поле с намагниченными зубьями.

Датчик обеспечивает высокоточную выдачу сигнала на всех заданных режимах вращения коленчатого вала. Для датчика Холла требуется подключение постоянного напряжения.

Оптические датчики

Основан на физическом явлении фотоэлектрического эффекта. Конструктивно представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником, перфорированный диск периодически закрывает и открывает путь к источнику света, в результате фотодиод вырабатывает импульсный ток, который поступает в блок управления в виде аналогового сигнала (система имеет ограниченное применение и ранее устанавливался на инжекторные автотракторы, например, Матиз).

Где находится датчик коленвала ВАЗ 2110?

Если отмечены неисправности двигателя, то прежде чем приступать к выявлению поломок и признаков неисправностей, необходимо выяснить, где находится регулятор. Где находится датчик положения коленвала на 8 или 16 клапанной десятке? Если вы откроете капот, то заметите, что регулятор находится прямо на крышке масляного насоса. Как видите, расположение регулятора не очень удобное. В то время инженеры ВАЗ задумались о целесообразности замены контроллера, поэтому оснастили ДПКВ кабелем длиной 80 см.

Расположение ДПКВ под капотом автомобиля

Датчик положения коленвала от какого автомобиля?

Модель	Код двигателя	Год выпуска	Объем двигателя л.
110 (2110) 1,5	BA3 2111 / VAZ-2111	1995 — 2005 years	1,5
110 (2110) 1,5 16V	VAZ-2112	1995 — 2010 гг.	1,5
110 (2110) 2,0I	C20XE	1996 — 2000 лет	Два
110 (2110)	VAZ -415		1994 — 2004 904 9010	1994 — 2004 года	VAZ -415		1994 года 904	904 9010 39010 3	— 2004 года	.	110 (2110) 1,6	VAZ-21114 / VAZ-21124	1995 — 2012 years	1,6
110 (2110) 1,6 16V	VAZ-21124	2004 — 2010 лет	1,6
110 (2110) 1,6 ГБО	VAZ-21114	2004 — 2007 years	1,6
111 (2111) 1,5	VAZ-2111/BA3 2111	1996 — 2005 years	1,5
111 (2111) 1,5 16V	VAZ-2112	1995-2005 Годы	1,5
111 (2111) 1,6	VAZ-21114 / VAZ-21124	2004–21103 VAZ-21114 / VAZ-21124	2004–21103 годы.	1,6
112 (2112) 1,5	ВАЗ-2111	1995 — 2005 years	1,5
112 (2112) 1,5 16V	VAZ-2112	1995 — 2005 years	1,5
112 (2112) 1,6	ВАЗ-21124 / ВАЗ-21114	2005 — 2011 гг.	1,6

Особенности систем впрыска

Система впрыска и работы блок управления датчиком. Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. За правильную работу двигателя отвечают следующие датчики:

1. Положения коленчатого вала.
2. Положение распределительного вала (не во всех версиях).
3. давление во впускном коллекторе.
4. Лямбда-зонд.
5. Скорости.
6. Массовый расход воздуха.
7. Положения дроссельной заслонки.

И основную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подача высокого напряжения на электроды свечей. Датчик температуры в конструкции есть, но на работу он практически не влияет. Нужно следить за температурой двигателя и подавать сигнал на стрелку (или на бортовой компьютер). Но будет незаменим, если необходимо реализовать автоматическую смену видов топлива (с бензина на газ и наоборот).

Алгоритм системы впрыска

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются. Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут обеспечивать различные функции двигателя.

Можно добиться увеличения мощности (увеличится расход бензина) или уменьшения расхода (мощность пострадает). Но большинство автолюбителей отдают предпочтение программам, обеспечивающим работу со средними параметрами. При этом сигнал датчика положения коленчатого вала ВАЗ-2110 не меняется, корректируется только реакция исполнительных механизмов на изменение входных данных.

Немного о мастер-дисках

Регулировочные диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленчатого вала (например, автомобиль Опель).

Диски датчиков Холла изготовлены из пластика, в их зубья запрессованы постоянные магниты.

Немного о коленчатом валу

Коленчатый вал – важнейший элемент любого двигателя внутреннего сгорания. Он приводится в движение стартерным двигателем (во время пуска) и поршнями (во время работы). Оттуда крутящий момент передается на коробку передач, систему газораспределения и вспомогательные механизмы. А чтобы впрыск топлива происходил своевременно, искра образовывалась в нужный момент, нужен датчик коленвала ВАЗ-2110.

Отслеживает положение шкива и передает сигнал на электронный блок управления. Зубья на шкиве есть, расстояние между ними одинаковое. Но в одном месте пропуск — двух зубов не хватает. Датчик положения реагирует на приближение металла. При прохождении рядом с датчиком пустой области генерируется сигнал — блок управления оповещается о том, что произошел один оборот коленчатого вала.

Замена фишки и распиновки ДПКВ ВАЗ 2110

Со временем изнашиваются провода, ведущие к микросхеме ДПКВ. Он расположен внизу двигателя и недалеко от переднего колеса, в результате чего на ДПКВ и его чипе откладывается грязь, снег, масло, химические агрессивные среды в виде солей, что приводит к медленному окислению провода на микросхеме и после их обрыва. Так как провода микросхемы объединены в один пакет, то при замене ремонтная микросхема снабжена двумя торчащими проводами длиной 15 см. Сняв поврежденную микросхему, установите в «катушку» новую. Места скрутки изолируются термоусадкой или изолентой.

На приведенной ниже диаграмме видно, что назначение его контактов простое: два провода подключены непосредственно к контактам ввода сигнала на блоке управления по всей длине корпуса. Соблюдайте полярность подключения сигнальных кабелей датчика к блоку управления. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ нужно только поменять тросы и проверить работоспособность запуском двигателя.

Признаки поломки

Любая неисправность датчика коленвала ВАЗ 2110 сделает невозможным запуск двигателя после длительной остановки. Если контроллер начнет глючить во время эксплуатации автомобиля, в 90% случаев двигатель остановится, так как ЭБУ не будет формировать сигнал в систему зажигания, сработает функция безопасности ДВС. Признаки неисправности датчика при начале поломки узла:

• чек Активация двигателя на приборной панели;
• обороты двигателя становятся нестабильными, тяга снижается на 50;
• Датчик коленвала ВАЗ 2110 необходимо срочно менять при появлении следующего признака неисправности: при увеличении скорости ощущается глухой шум в районе двигателя и стук;
• инжекторный двигатель характеризуется появлением хлопков в районе выпускного тракта.

При полном выходе из строя ВАЗ 2110 дпкв двигатель глохнет из-за того, что ЭБУ не подает сигналов на образование искры.

Данные симптомы не всегда свидетельствуют о необходимости полной замены датчика коленвала ВАЗ 2110, так как все неисправности элемента условно делят на четыре группы:

• загрязнение поверхности;
• повреждение обмотки прибора и нарушение ее целостности;
• производственные дефекты;
• обрыв цепи или короткое замыкание.

Проверка датчика начинается с очистки детали. Проверяется чистота контактов, их сохранность, чистота разъема, удаляются масляные потеки. Конструкция датчика довольно проста, но 20 процентов отказов устройств происходит из-за производственного брака. Обрыв проводки устраняется после закрытия звонка. Датчик коленвала ВАЗ 2110 не ремонтируется, так как стоимость расходника не превышает 100 рублей, узел меняется на аналогичный после небольшой диагностики.

Датчик коленвала ВАЗ 2110 Причины выхода из строя

Причин, по которым датчик может выйти из строя, несколько, но они все же существуют.

• Механические повреждения;
• Старение;
• Электрические повреждения;
• Контроль разомкнутой цепи;

Рассмотрим каждый из вариантов отказа более подробно.

Механическое повреждение Это может быть вызвано любым ударом по датчику. Например, при попытке разобрать датчик возможны такие поломки.

Старение. Часто в старых автомобилях датчик может выйти из строя из-за его старения и размагничивания сердечника.

электрические повреждения. При таком сбое чаще всего рвется катушка внутри датчика, и через нее перестает поступать сигнал на ЭБУ.

Обрыв цепи управления. Обрыв цепи управления не является неисправностью датчика. В случае обрыва страдает проводка, передающая сигнал от датчика к ЭБУ.

Проверка датчика коленвала ВАЗ 2110 на исправность

Для проверки предполагаемой неисправности датчика коленвала рассматриваются два наиболее вероятных случая его неисправности. В обоих случаях потребуется разобрать устройство десятипроволочным ключом. Перед эксплуатацией на картер и на сам датчик наносятся метки, которые в дальнейшем помогут прикрутить устройство до исходного угла поворота.

Кроме того, перед разборкой водитель должен не забыть измерить зазор между диском ГРМ и датчиком, который не может превышать 0,6-1,5 мм. При отсутствии механических повреждений в виде царапин, вмятин, повреждений структуры материала датчик проверяют другими средствами измерений:

• Проверка омметром. В этом случае необходимо измерить сопротивление обмотки датчика. Так как стандартное значение этого показателя, установленное производителем, находится в пределах от 550 до 750 Ом, превышение указанных пределов свидетельствует о неисправности этого важного для корректной работы автомобиля прибора, а значит, и о его неисправности. Здесь стоит отметить, что производитель все же допускает небольшое несоответствие сопротивлений паспортным значениям, но в любом случае они должны соответствовать данным, указанным в инструкции по эксплуатации машины;
• проверка с помощью вольтметра, измерителя индуктивности и трансформатора. Этот способ сложнее, но эффективнее: измеряется сопротивление тем же омметром, после чего проверяется индуктивность (она должна быть от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 вольт. Далее нужно измерить сопротивление мегомметром и убедиться, что оно не превышает 20 МОм.

Если датчик по-прежнему не проходит эти тесты, его следует заменить. При этой процедуре не следует забывать о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с метками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его следует проверить, ведь даже при правильном соблюдении всех процедур установки он может работать некорректно.

Новый ДПКВ проверяется так же, как и при подозрении на неисправность, и в зависимости от результатов проверки устройство может быть установлено вместо старого или неисправно. При установке болты затягиваются моментом от 8 до 12 Нм. Однако, в любом случае, прежде чем проводить все действия по замене достаточно дорогого и труднодоступного узла, нужно обязательно убедиться в том, что вышел из строя именно он, ведь автомобиль производства нашего автопрома зачастую может принести неприятные сюрпризы

Первый способ проверки датчика коленвала ВАЗ 2110

В этом случае вам понадобится омметр, которым вы будете заменять сопротивление в обмотке. По нормам производителя показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели немного отличаются от нормы. Если отклонения серьезные, то датчик однозначно придется заменить.

Справедливости ради следует отметить, что датчик положения коленчатого вала на моделях ВАЗ 2110 ломается редко. Среди основных причин его отказа от нормальной функциональности можно назвать скопление грязи, механические повреждения и банальный заводской брак.

Особенности проверки других автомобилей

Что касается других автомобилей, например ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то их проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что на ВАЗах при проверке сопротивления катушки датчика коленвала может производиться дополнительная проверка.

Но для этого мультиметр надо перевести в режим вольтметра с пределом измерения 200 мВ.

Подсоединив щупы к клеммам ДПКВ и удерживая его любым металлическим предметом, например отверткой, на небольшом расстоянии от жилы.

Если датчик исправен, то он будет реагировать на металл, мультиметр покажет скачки напряжения на экране. Отсутствие этих всплесков будет свидетельствовать о неисправности элемента.

Что касается автомобиля типа Рено Логан, то отличие от ВАЗ в этом автомобиле сводится к несколько иным показаниям сопротивления катушки датчика при измерении омметром.

Ремонтопригодный ДПКВ Логан имеет нормальное сопротивление 200-270 Ом.

Для Daewoo Lanos сопротивление катушки должно быть в пределах 500-600 Ом.

А вот для двигателя ЗМЗ-406, устанавливаемого на автомобили Волга и Газель, сопротивление катушки в норме находится в пределах 850-900 Ом.

Второй способ

Здесь вам понадобится вольтметр, трансформатор и измеритель индуктивности. Сопротивление желательно измерять в компактных температурных условиях.

Когда показания омметра будут получены, вооружитесь прибором для измерения индуктивности. Как правило, устройство должно отображать от 200 до 4000 единиц (миллигенри).

Сопротивление измерено мегаомметром при напряжении обмотки датчика положения коленчатого вала 500 вольт. В нормальных условиях показания не превысят 20 МОм.

Диагностика контроллера

Диагностика датчика положения коленчатого вала проводится на разобранном контроллере. Перед разборкой рекомендуется поставить на картере установочную метку, чтобы при установке нового элемента был выдержан правильный зазор между толкателем и диском ГРМ. Допустимый зазор 0,6–1,5 мм.

Снимаем элемент ключом на 10, проводим визуальный осмотр. Перед проверкой датчика коленвала отключается аккумулятор, проверяются места контактов. При визуальном осмотре проверяется целостность коробки, кабеля, разъема, отсутствие трещин и вмятин на коробке. При отсутствии признаков механических повреждений ДПКВ проверяют мультиметром.

Проверка узла может осуществляться как по сопротивлению, так и по напряжению. Тест на сопротивление намного проще, поэтому используется в большинстве вариантов диагностики.

Сопротивление в рабочей обмотке контроллера должно быть в пределах от 550 до 750 Ом. Измерения производятся в двух контактах детали. Для 16-клапанного инжекторного двигателя допустимым считается отклонение сопротивления в 5%.

Водители редко используют второй вариант проверки, хотя диагностика с помощью вольтметра считается более надежной. Для проверки понадобится трансформатор и измеритель индуктивности, например, для измерения емкости и индуктивности часто используется мультиметр модели MY-6243. Пошаговая проверка.

• Рассчитать индуктивность дпкв. Рабочий элемент с напряжением не менее 500 мВ покажет индуктивность в пределах от 200 до 4000 Гн.
• Проверьте сопротивление, исправный датчик показывает параметр 20 мОм.

Менять, или не менять датчик коленвала ВАЗ 2110?

Сразу оговоримся — перед принятием решения о замене ДПКВ необходимо проверить:

• Состояние проводки, идущей к ДПКВ;
• Наличие качественных контактов в цепи;
• Не повреждает изоляцию кабеля;
• Нет масла с датчика положения коленчатого вала. Поскольку рядом с ДПКВ находится масляный насос, утечка масла также может стать причиной неисправности.

исправный датчик положения коленвала

Если уже все осмотрели, то нужно проверить сам датчик. Но для этого его нужно удалить.

Замена

Если симптомы неисправности ДПКВ связаны с повреждением устройства, его меняют без ремонта. Драйверы расположены в неудобном месте, крепятся к крышке маслонасоса одним болтом. Как удалить элемент шаг за шагом.

• Зажигание выключено, минусовая клемма аккумулятора снята.
• Масляный насос определяется где находится датчик, снимается разъем. От контроллера к блоку идет кабель длиной 80 см, по кабелю можно определить расположение разъема.
• Ключ на «10» откручивает единственный винт.
• Устройство удалено.

Перед установкой нового элемента необходимо тщательно очистить посадочное место датчика и штекер разъема, проверить целостность проводки. Это предотвратит быструю поломку новой детали.

Если проблема в работе ДВС связана с отсутствием сигнала с разъема датчика в ЭБУ, проверяется целостность проводки. Электронная диагностика, если есть сигнал, но нет ответа от электронного блока, проводится в специализированной мастерской. В 90% случаев требуется перепрошивка системы управления и замена электронных блоков.

В половине случаев датчик выходит из строя из-за банальной грязи. Контроллер расположен очень близко к масляному насосу, который может выбрасывать капли жидкости. Масло, попадая на считывающий элемент датчика, забивает поверхность, окисляется и препятствует полной передаче данных.

Проверка работоспособности

Для проверки исправности датчика положения коленчатого вала необходимо измерить сопротивление его обмоток омметром или мультиметром. Нормальные показания находятся между 550 и 570 Ом.

Если они отличаются от этих номеров, то необходима замена на новый. Старый ремонту не подлежит, но он дешев и его легко заменить, следуя обратному алгоритму снятия.

Заключение

В том случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел проверку, можно говорить о его выходе из строя. Желательно перед установкой проверить новый прибор, хотя бы измерить сопротивление. Только убедившись в его исправности, можно устанавливать его на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива; от этого зависит правильная работа системы управления.

Если проблема не устранена, попробуйте проверить другие датчики:

Датчик скорости ВАЗ 2110

Датчик давления масла ВАЗ 2110

элемент системы охлаждения двигателя, предназначенный для регулирования направления потока охлаждающей жидкости (ОЖ). Это механическое устройство реагирует на температуру охлаждающей жидкости и направляет ее либо в обход радиатора, либо через радиатор. Это необходимо для того, чтобы холодный двигатель быстрее прогрелся после пуска.

При выходе из строя термостата нарушается тепловое состояние силового агрегата, что приводит к перегреву или медленному прогреву. И если в последнем случае неисправность не доставляет серьезных проблем, то перегрев силового агрегата автомобиля может полностью вывести его из строя.

В этой статье мы расскажем о том, как осуществляется замена термостата ВАЗ-2110 оснащенных инжекторным двигателем. Но перед этим давайте разберемся, что это за устройство, и как определить его неисправность.

Конструкция термостата

Конструктивно термостат «десятка» состоит из алюминиевого корпуса с патрубками для подключения шлангов и расположенного внутри рабочего механизма (термоэлемента). Последний представляет собой латунный или медный цилиндр, заполненный воском, со встроенным толкателем, на конце которого расположен клапан.

При нагреве охлаждающей жидкости до определенной температуры (80-82°С) парафин плавится и расширяется, нажимая на этот штифт, который в свою очередь перемещает клапан, открывая его. При охлаждении воск застывает и уменьшается в размерах, а пружина клапана возвращает его обратно в закрытое положение.

Симптомы неисправного термостата

Если двигатель вашего автомобиля прогревается до рабочей температуры более семи минут — это верный признак того, что клапан термостата заклинило в открытом положении. При этом теплоноситель будет постоянно двигаться по большому кругу. При такой неисправности зимой двигатель может не прогреваться до 80 градусов.

Если же, наоборот, двигатель очень быстро греется, и наблюдается постоянный перегрев, что можно определить по датчику температуры и частому включению вентилятора радиатора, это верный признак того, что клапан не открывается и не пропускает охлаждающую жидкость в радиатор для охлаждения.

Как определить неисправность

Определить, нужна ли замена термостата ВАЗ-2110, можно самостоятельно.

Для этого завести и прогреть двигатель машины до рабочей температуры на холостом ходу. Далее в моторном отсеке найдите патрубки радиатора. Дотронься до них. Если устройство работает, они оба должны быть горячими. Это свидетельствует о том, что охлаждающая жидкость свободно циркулирует в системе.

Если один из них оказался холодным, значит не открылся клапан, не сработал термостат. Но это не значит, что его нужно сразу менять. Для ВАЗ-2110 замена термостата потребуется только в том случае, если вся его конструкция не подходит для дальнейшей работы. В остальных случаях можно обойтись ремонтом.

Нерабочий термостат ВАЗ-2110 (форсунка): замена или ремонт

Не торопитесь с покупкой всего устройства в сборе. В автомобилях ВАЗ-2110 термостат можно заменить как полностью, так и частично. В последнем случае меняется только нерабочий термоэлемент, а корпус остается старым. Естественно, если на его внутренней поверхности нет следов коррозии или накипи, а снаружи нет трещин и сколов. Замена термостата ВАЗ-2110 производится после разборки всего узла и его диагностики.

Демонтируем термостат

Для снятия устройства необходимо полностью или частично слить охлаждающую жидкость. После этого необходимо снять корпус воздушного фильтра и отсоединить шланги от патрубков термостата. Далее откручиваем три болта, которыми корпус устройства крепится к ГБЦ.

После демонтажа узла открутите винты, крепящие крышку термостата, и снимите термопару.

Проверить термоэлемент

Для проверки нам понадобится бак с чистой водой, жидкостный термометр и газовая (электрическая) плита или бойлер. Чтобы проверить термопару на работоспособность, опустите ее в емкость с холодной водой и начните нагревать. При нагреве жидкости до 80,5-82°С толкатель должен двигаться вперед в исправном устройстве. Если этого не произошло, то для вашего ВАЗ-2110 замена термостата обязательна.

Кроме того, осмотрите корпус устройства и его патрубки. Если с ними все в порядке, то можно обойтись только покупкой термопары.

ВАЗ-2110: замена термостата

При покупке нового элемента не забудьте проверить его исправность описанным выше способом. Убедившись в его работоспособности, вставьте его в корпус и закрутите крышку.
