Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля.

В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

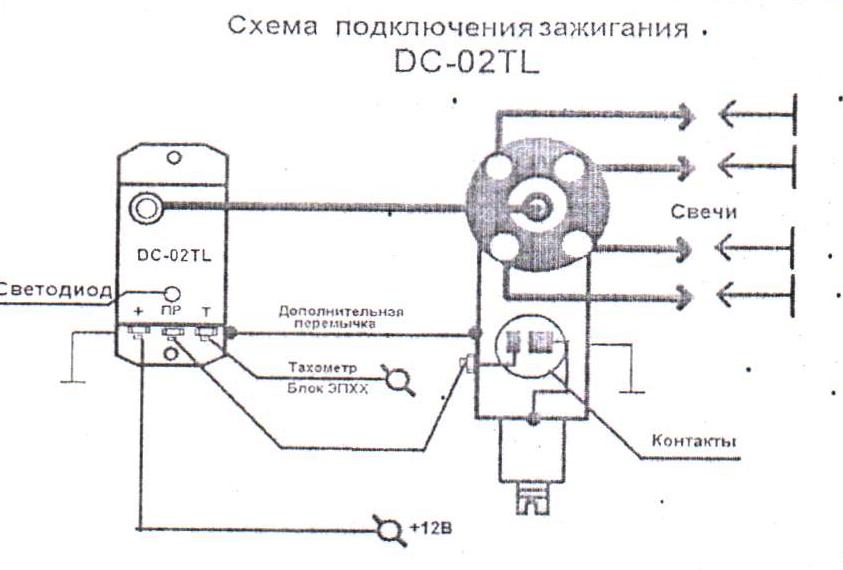

Подключение тахометра в карбюраторных ВАЗ 2106

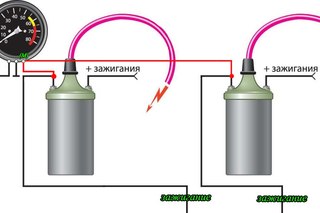

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы.

Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

1. тахометр ВАЗ;
2. маршрутный компьютер;
3. контроллер ЭСУД;
4. датчик положения коленвала;
5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
4. износ подшипника вала трамблёра;
5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Как подключить тахометр, испытать и отрегулировать его?

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103.

Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

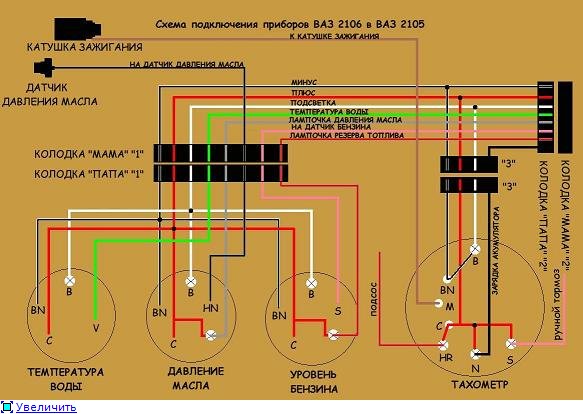

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза.

Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается.

Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

• В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору
• Подключение тахометра в инжекторных ВАЗ
• Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные.

В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла.

Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Полезное:  Тензодатчик: принципиальная схема, подключение и проверка

Схема подключения тахометра ВАЗ-2110

1. тахометр ВАЗ;
2. маршрутный компьютер;
3. контроллер ЭСУД;
4. датчик положения коленвала;
5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ).

Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата.

При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
4. износ подшипника вала трамблёра;
5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

2— 5,00

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Источник: https://2shemi. ru/shema-podklyucheniya-tahometra-vaz/

Тахометр электронный: установка и подключение :

Многие автолюбители отлично знают, зачем и с какой целью инженеры придумали тахометр в автомобилях. Некоторые на него вовсе не смотрят, а на некоторых автомобилях его наличие и не предусмотрено. Для таких авто предусмотрен тахометр электронный?

Что собой представляет?

Прежде чем говорить об электронике, давайте посмотрим, для чего необходимо это устройство в целом.

Итак, это специальные прибор, который устанавливают на автомобили для контроля частоты вращения коленвала. Так, этот прибор показывает водителю, с какой частотой вращается мотор. Это нужно, чтобы водитель не превышал допустимые обороты.

Основная функция

Тахометр помогает неопытным водителям, которые еще не могут определять обороты по звуку работы агрегата, подобрать правильную передачу.

Езда на правильно выбранной передаче позволяет не только значительно увеличить ресурсы узлов силового агрегата, но и экономить топливо. Когда стрелка прибора заходит в красную зону, рекомендуется переключить более высокую передачу.

Также данный прибор используют для регулировок карбюраторов как на холостом ходу, так и во время езды.

Принцип действия

Тахометр регистрирует число импульсов, которые подаются от датчиков. Также учитываются паузы между импульсами и порядок, с которым они поступают. Процесс подсчета может быть осуществлен при помощи как прямого так и обратного направления.

Показатели, зачастую, переводятся в определенную величину. Величиной этой может быть какой угодно показатель. Большинство этих приборов можно обнулять. Что касается точности показаний, то она довольно условная.

Тахометр электронный самого лучшего качества имеет точность около 100 об/мин.

Устройство цифрового тахометра

Если рассматривать данное устройство, то этот прибор состоит из:

• центрального процессора;
• 8‑ми или более разрядного АЦП;
• датчика температуры ОЖ;
• дисплея;
• оптрона, который используется для диагностики;
• блока сброса.

Электронные стрелочные устройства

Тахометр электронный в большинстве случаев изготовлен в формате дисплея. На этот экран выводятся показания.

Это обороты коленчатого вала. Особенно эти приборы удобны в стрелочном варианте. Стрелочное оборудование можно наиболее часто видеть на приборных панелях. Водители считают его очень удобным, так как сигналы с датчиков передаются на стрелку. Ученые доказали, что мозг лучше воспринимает информацию со стрелки, в отличие от цифр на дисплее.

Собираем электронный тахометр своими руками

Зачем покупать, когда все можно собрать самостоятельно? Это не так дорого и достаточно интересно. Для сборки существует несколько вариантов устройств. Эти приборы собирают на основе контактных или же бесконтактных датчиков.

В бесконтактных системах оптического типа для регистрации импульсов применяет лазерные или же инфракрасные лучи. Вычисляется время одного оборота.

Давайте посмотрим, как собрать собственное устройство с оптической регистрации при помощи микроконтроллера типа Arduino.

Схема электронного тахометра на Arduino

Для сборки прибора понадобится, естественно, микроконтроллер Arduino. Если его нет, то сойдет любой другой контроллер с похожими характеристиками, но тогда нужно будет дополнительно собирать программатор. Также для этой схемы нужны резисторы 33 кОм, 270 Ом, 10 кОм в виде потенциометра.

Еще можно приобрести синий светодиод, инфракрасный светодиод и фотодиод. Далее найдите ДСВ-дисплей и микросхему регистра сдвига с маркировкой 74НС595. Здесь используется оптический датчик и принцип отражения лучей.

С этой системой вам не придется беспокоиться о том, какая должна быть толщина ротора, а количество его лопастей не сможет изменить показатели. Датчик сможет точно считывать обороты.

Собираем датчик

Первым делом для создания датчика нужен инфракрасный диод и наш фотодиод. На первом шаге отшлифуйте диоды до тех пор, пока они не примут плоскую форму. Затем рекомендуется сложить полоску из бумаги в форме прямоугольной трубочки.

Это необходимо для установки диодов. Дальше все это вместе склеивается, а в конце сборки всю конструкции нужно закрасить черным цветом. На последнем шаге осталось лишь подпаять провода к выводам диодов.

Дальше по схеме

Резисторы и их номиналы могут немного различаться. Это зависит от диодов. Переменный резистор дает возможность менять уровень чувствительности полученного датчика.

Так, «земля» соединяется с резистором на 33 кОМ и с переменным резистором, а тот, в свою очередь, соединяется с проводом, который нужно установить перед потенциометром. Минус светодиода соединяется через оставшийся резистор с землей, а плюс идет на «Ардуино».

Итак, получилось три вывода – земля, плюс и сигнальный провод. В этой схеме применяется 8‑ми разрядный регистр сдвига и дисплей. В корпусе желательно продумать углубления для индикатора. Теперь резистор в 270 Ом паяется к светодиоду и дальше устанавливается в 12 контакт микроконтроллера.

Теперь тахометр электронный готов. Можно заняться его программированием и калибровкой. Программу для «Ардуино» можно найти на автомобильных ресурсах.

Еще один самодельный тахометр

Для того чтобы измерять количество оборотов, как мы уже знаем, применяется подсчет импульсов прерывателя или же напряжение от свечей зажигания.

Частота этих импульсов связана линейно с частотой вращения мотора. Также можно попробовать организовать индуктивную связь с такой цепью, что и будет продемонстрировано в данном устройстве.

В качестве основы для этого варианта используется одновибратор с маркировкой LM 555.

Запуск элемента производится вследствие импульсов со свечей, которые наведены в катушке. Входной контакт используется либо для настройки, либо для подачи сигнала с прерывателя. Для обыкновенного четырехцилиндрового агрегата, частота вращения которого составляет 3000 об/мин, частота составляет 100 Гц. Для 1500 об – 50 Гц. Это дает возможность простой калибровки устройства по частоте. Импульсы, полученные с третьего выхода микросхемы, подаются на стрелочный индикатор. В этой схеме автор использует миллиамперметр. Индикатор покажет напряжение в этой сети. Так как длительность импульсов на выходе микросхемы примерно одинаковая, то напряжение пропорционально частоте, с которой образуются искры. Так, шкалу измерительного прибора можно перерисовать по калибровке. В качестве катушки отличной подойдет головка от старого кассетного магнитофона. Ее следует расположить возле высоковольтной катушки. Чтобы защитить микросхему, можно применить диод под напряжение 12 V.

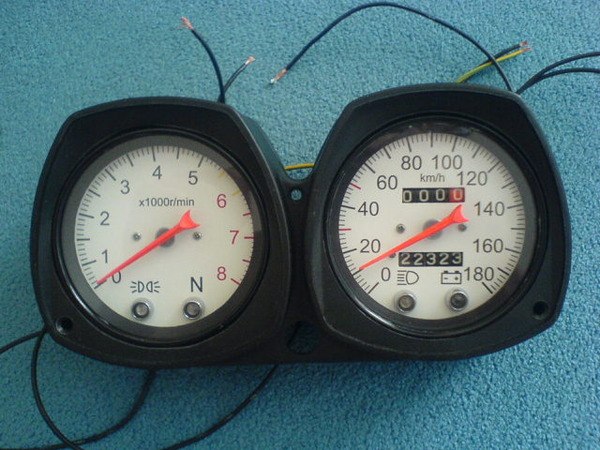

Тахометр на мототехнику

Как поставить электронный тахометр на мотоцикл? Здесь у владельцев мототранспорта есть выбор: или приобрести готовое оборудование, либо изготовить самостоятельно. Предположим, что есть мотоцикл, есть прибор для контроля оборотов. Но как подключить электронный тахометр? Аппарат ТХ-193 от шестерки для этих целей подходит лучше всего для монтажа на отечественные марки мотоциклов.

Устройство обладает необычайной точностью, низким весом, экономным энергопотреблением, а также стабильной работой в условиях вибраций. Нужно сказать, что эта модель даже ни в какое сравнение не идет с любыми тахометрами для мотоциклов. Процесс подключения аппарата на двухцилиндровые мотоциклы со стартером и аккумулятором, а также одноканальным зажиганием ничем не отличается от процесса подключения этого же устройства на ВАЗ. Вход прибора соединяется с выходом первичной обмотки катушки зажигания. Запитать прибор можно от аккумулятора. Для этого на агрегате есть соответствующие провода. Затем рекомендуется встроить в плюсовой кабель выключатель. Это полезно, когда техника стоит. Так можно сэкономить заряд аккумулятора.

Если мотоцикл не отечественный и имеется все тот же электронный тахометр, схема подключения немного изменится. В этом случае запитывать придется через замок зажигания. Там есть специальные контакты для этих целей. Если на мотоцикле нет стартера, тогда аккумулятор следует подключать к выходу выпрямителя.

А от аккумулятора уже можно через выключатель подать питание непосредственно на тахометр. Если выпрямителя нет, нужно купить. Если нет аккумулятора, можно его поставить. Самый простой вариант — это источник питания от ИБП или старого фонаря. Если подключать измерительный прибор прямо к катушке генератора, тогда он сгорит.

Во избежание этого можно попросить соседа-радиолюбителя сделать регулятор напряжения на тиристорах.

Если двигатель имеет три цилиндра, тогда здесь на вход подаются сигналы от двух катушек. Также существуют технические возможности для установки тахометра и на шестицилиндровые мотоциклы, но для этого уже требуется приобрести фирменное оборудование.

Установка тахометра на автомобили ВАЗ

Можно приобрести внештатный тахометр электронный (ВАЗ 2109 не оборудованы этими нужными приборами штатно) и радоваться жизни. Современные устройства еще и многофункциональны. На многих из них автолюбитель найдет дополнительно часы с будильником и еще много чего полезного.

Стоит заметить, что эти аппараты различаются по типу питания двигателя. Для бензиновых моторов принцип работы один, для дизелей – полностью другой.

Бензиновые устройства тоже имеют различия по количеству цилиндров

Итак, все куплено. Теперь определитесь, куда вы будете устанавливать электронику. Многие ставят на приборную панель, другие монтируют возле замка зажигания. Однако лучше всего, если установка электронного тахометра будет выполнена в том месте, где он не будет портить внешний вид панели.

Для закрепления поможет лучший друг автолюбителя – двухсторонний скотч. Это универсальное средство спасает в самых разных ситуациях.

Подключение устройства своими руками

Не все разбираются в электронике, но уметь подключать измерительный аппарат все-таки желательно. Это не вызовет сложностей, ведь проводов лишь три. Первое, что следует сделать – это взять провод от тахометра в подкапотное пространство.

Проще всего это получится сделать через отверстие троса спидометра. Дальше понадобится кусок проволоки. Она должна быть где-то один метр длиной, тонкая и жесткая. С одного конца при помощи изоленты закрепите провод от прибора. Старайтесь работать аккуратно.

Другой конец проволоки аккуратно вставьте в отверстия троса и толкайте. Подключение электронного тахометра можно осуществить следующим образом. Плюсовой провод подключается к катушке зажигания (контакт Б). Сигнальный провод подключите к контакту К все той же катушки.

Минус соедините с массой. Работайте максимально аккуратно, провода очень тонкие и очень ненадежные.

Теперь осталось завести машину и все протестировать. Вот и все. Теперь вы знаете, как подключить электронный тахометр, и можете даже при желании собрать устройство самостоятельно. Это не займет у вас много времени и сил.

Источник: https://www.syl.ru/article/199702/new_tahometr-elektronnyiy-ustanovka-i-podklyuchenie

Как подключить тахометр

Каждый современный водитель должен иметь хотя бы общее представление о том, как подключить тахометр. Несмотря на то, что данное устройство не является обязательным оборудованием, его использование позволяет значительно продлить эксплуатационный срок двигателя, избежав дорогостоящего ремонта или преждевременной замены мотора.

Преимущества использования тахометра

Тахометр непрерывно информирует водителя о скорости вращения коленчатого вала, тем самым помогая подобрать оптимальное время для переключения передачи. Также показания тахометра позволяют автолюбителю выполнить точную регулировку карбюратора и прочих важных устройств транспортного средства во время работы ДВС при неподвижно стоящей машине.

Виды тахометров

Выносной

Тахометры делятся на два вида:

• Штатные тахометры. Монтируются в приборную панель машины на заводе-изготовителе. Большинство автомобилей оснащено именно таким типом приборов.
• Выносные тахометры. В подавляющем большинстве случаев служат альтернативой отсутствующему штатному измерительному прибору, реже используются как элемент тюнинга. Выносные тахометры устанавливаются непосредственно на приборную панель транспортного средства.

Как самостоятельно установить тахометр

Подключение через ЭБУ

Процесс установки тахометра на автомобиль с бензиновым двигателем отличается от монтажа данного контрольно-измерительного прибора на машину с дизельным мотором. Исходя из этого, в статье будут рассмотрены оба способа установки.

При бесконтактной системе зажигания

Если к прибору прилагается схема подключения тахометра, то настоятельно рекомендуется детально ее изучить и производить подключение согласно сопровождающей документации. В случае отсутствия схемы установка прибора осуществляется в несколько этапов:

1. Прибор, в зависимости от вида, закрепляется либо в соответствующее посадочное место на приборной панели, либо на ее поверхности.
2. Провод, имеющий черный цвет, подключается к корпусу (массе) транспортного средства.
3. Красный провод соединяется с клеммой замка зажигания, которая будет подавать напряжение 12 В при включенной системе зажигания.
4. Третий провод прибора может быть окрашен в любой цвет. Его необходимо подключать с учетом того, какая система зажигания установлена на автомобиле. Если система контактная – тахометр должен быть соединен с прерывателем трамблера. При бесконтактной системе зажигания прибор соединяется с коммутатором напряжения.
5. Для обеспечения подсветки дисплея, если она предусмотрена производителем, прибор следует подключить к предназначенной для этого клемме на замке зажигания.

Как подключить при контактной системе зажигания

Монтаж тахометра на транспортное средство с дизельным ДВС

Подключать прибор следует к генератору, поэтому монтаж тахометра лучше всего проводить на смотровой яме или эстакаде. Перед началом работ осуществляется демонтаж защиты генератора. Далее на генераторе нужно отыскать клемму с латинской буквой «w» и осуществить подключение к ней выходного провода тахометра.

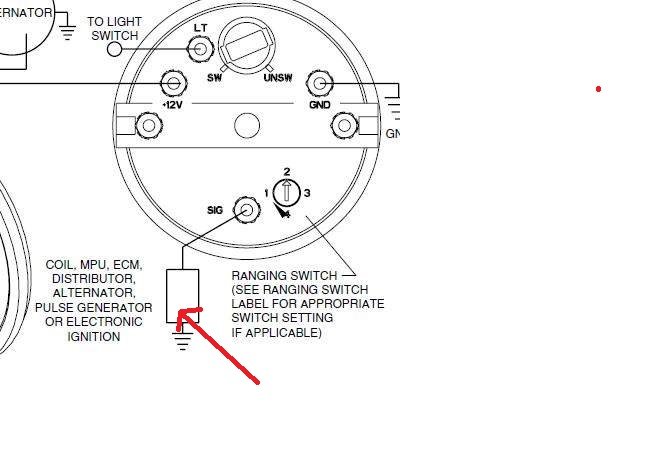

Схема задней панели тахометра

На следующем этапе замыкается контакт, который отходит от масляного насоса. Выполняется данное действие для того, чтобы тахометр выдавал достоверные показания.

Дизельный

Следует отметить, что иногда отыскать клемму генератора с латинской буквой «w» не представляется возможным. В этом случае нужно разобрать генератор, соединить один из трех проводов, которые соединяют обмотку и выпрямитель, с кабелем тахометра и хорошо заизолировать место соединения. После этого генератор собирается в обратной последовательности.

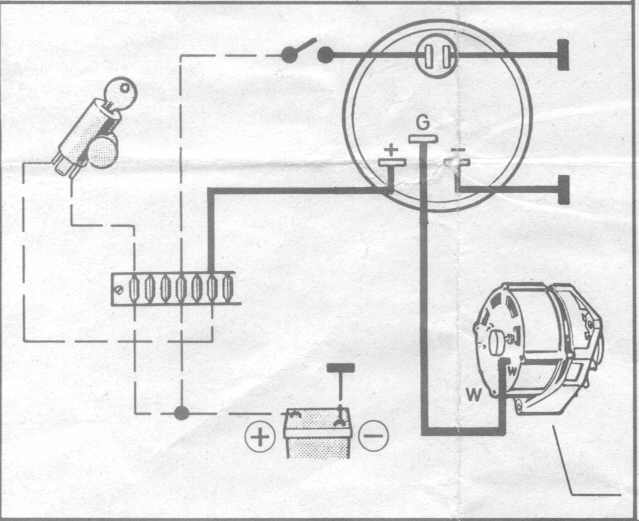

Схема включения тахометра от Волги

В заключение надо отметить, что установка тахометра – не очень сложная работа, однако категорически не рекомендуется приступать к ее выполнению без теоретических знаний и некоторого практического опыта, связанного с ремонтом автомобиля.

Без твердой уверенности в собственных возможностях лучше всего предоставить автомобиль в распоряжение квалифицированных работников специализированной станции, которые в кратчайшие сроки смогут установить тахометр на ваше транспортное средство.

Видео

Порядок установки тахометра от ВАЗ 2106 в ВАЗ 2105:

Источник: http://auto-wiki.ru/kak-podklyuchit-tahometr/

Установка тахометра для лодочного мотора

Тахометр для лодочного мотора – это маленький и простой в использовании прибор, который сделан для работы двигателя моторной лодки. Установка проходит без влезания в сам двигатель. Устройство считает импульсы, проходящие по проводу свечи зажигания.

С помощью подсчитывания количества проходящих импульсов тахометр показывает на экране количество оборотов и время работы двигателя. Весь принцип работы этого устройства основан на методе индукции.

• У приборов есть три контакта с маркировкой IGN, SEND, и GND.
• Эксплуатация таких тахометров невозможна с двигателями, которые вместо генератора тока пользуются магнето или катушками освещения.
• Благодаря лодочному тахометру можно:

• Точно регулировать мотор.
• Правильно подобрать гребной винт.
• Выбрать самый экономный режим работы двигателя.
• Избежать поломки мотора, проверяя сбои в работе.

Виды тахометров

В отличие от двигателя машины, тахометр для лодки в большинстве случаев получает информацию не от системы зажигания, а от катушек магдино.

На подвесных моторах эти катушки выполняют функцию генератора.

Есть моторы, в которых не поступает сигнал с генератора, в таких случаях берут тахометры индукционного типа. Классификация по параметрам и характеристикам:

• Универсальные, которые подходят к разным типам двигателей.
• Для работы лишь с одним типом двигателя: двухтактным или четырехтактным.
• Аналоговые, которые показывают обороты двигателя на индикаторе со стрелкой.
• Цифровые, которые показывают информацию на дисплее о количестве оборотов двигателя.

Цифровые тахометры могут работать вместе с другими измерительными приборами, например, счетчиком моточасов.

  Тент на лодку ПВХ: виды и как сделать самостоятельно

Как правильно выбрать тахометр для плм? Стоит обратить внимание на эти пункты:

• Функции и возможности устройства. Ведь в некоторых устройствах есть дополнительные функции, которые показывают количество моточасов, температуру, давление.
• Соответствие характеристик.
• Легкая установка, монтирование и настройки.
• Герметичность устройства.
• Компактность прибора.
• Цены и выбор производителя.
• Скорость работы прибора.
• Яркость и правильное отображение символов на дисплее.

Сделать тахометр для подвесного лодочного мотора своими руками совсем несложно! Для этого необходимо несколько деталей, паяльник и терпение. С помощью схемы можно сделать нужные замеры в диапазоне 1000-5000 об/мин с маленькой погрешностью 3%. Это очень хорошо для тахометра, сделанного своими руками. Ниже фото схемы тахометра для плм.

Установка и настройка прибора

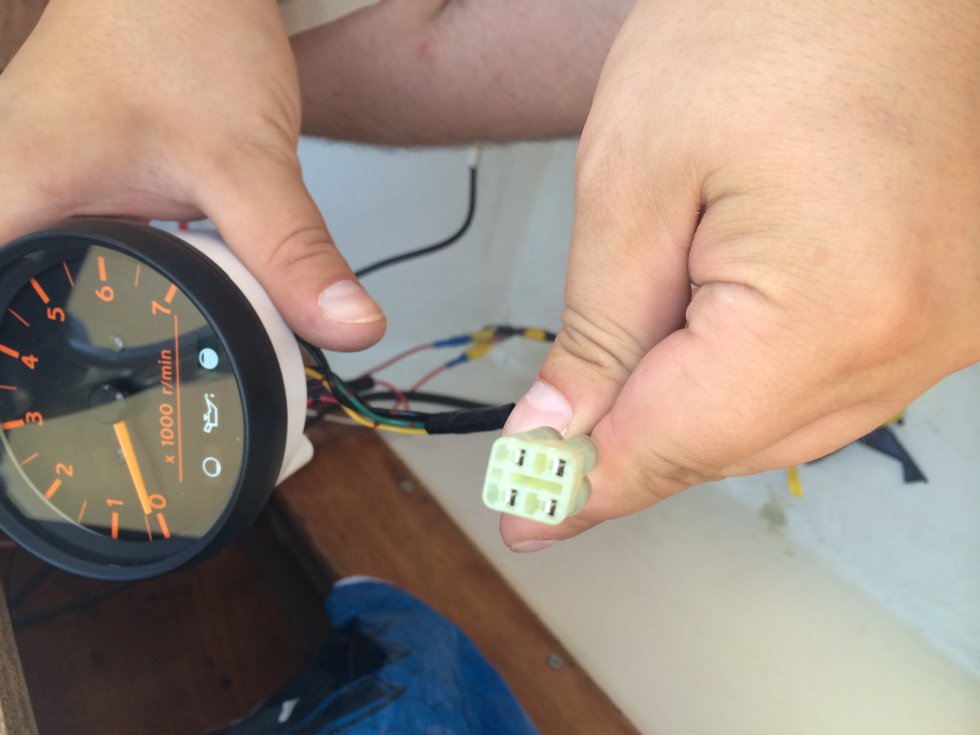

Сначала нужно приобрести сам прибор и соединительный кабель. Чаще всего советуют покупать фирменный кабель, который уже всем снабжен. Разберем установку с тахометром ямаха, который имеет предохранитель при скачках напряжения.

Предварительно сделайте замер на лодке, чтобы знать, какой длины жгут вам будет нужен. Одной частью он присоединяется к разъемам на машинке дальнего управления или к замку зажигания. Несмотря на то, что приборная панель рядом, есть риск промахнуться.

  Эксплуатация надувной лодки Барк

Второй этап — механическая обработка, перед этим стоит отключить аккумулятор и не забывать о правилах безопасности. После всех проделанных работ, останется лишь подсоединить несколько проводов и укладка жгута.

Последний этап — подключение прибора и настройка устройства. Настройка тахометра – это установка режима его работы.

Сначала нужно проверить точность количества оборотов и в случае несоответствия показателей нужно привести все в норму с помощью инструкции.

Если тахометр универсальный, то селектор режимов работы нужно поставить в положение, соответствующее количеству импульсов за один оборот мотора.

Обзор распространенных лодочных моделей

• Ямаха – это цифровой прибор, который состоит из влагозащищенного корпуса. Предназначен для стандартной установки, имеет отверстие 86 мм. На экране показывают текущие и максимальные обороты двигателя, а также моточасы. Цена этого прибора 23615 р.
• Меркури – аналоговый прибор, созданный для установки на все моторы Меркури. Состоит из водонепроницаемого корпуса и стрелочного циферблата. Стоимость 5620 р.
• Сузуки – аналоговое устройство для мотора, которое ставится в обычное отверстие приборной панели катера (86 мм). Имеет стекло, которое не запотевает и отображает до 7000 оборотов двигателя. Нет селектора режима работы, ведь все двигатели Сузуки оборудованы 12-полюсными генераторами. Цена 4400 р.

Дополнительная информация

• Тахометры 6000 об/мин созданы для эксплуатации с определенными бензиновыми двигателями.
• Тахометры 7000 об/мин и 8000 об/мин нужны для эксплуатации с подвесными бензиновыми двигателями. Приборы для моторов с 20-полюсным генератором больше не существуют.
• Число электрических импульсов на один раз равно 1/2 от числа полюсов генератора переменного тока.
• Многие модели подвесных моторов выпуска до 1977 года могут быть снабжены генератором переменного тока и иметь в системе зажигания уникальный провод для подключения к контакту SEND. Все современные устройства могут работать с этими двигателями. Для этого нужно отсоединить провод от системы зажигания и присоединить к контакту выпрямителя. Позже следует проверить, что число полюсов генератора переменного тока двигателя соответствует числу полюсов тахометра.
• Из-за наличия определенных помех от генератора переменного тока на некоторых моторах может понадобиться установка неполяризованного конденсатора.
• Очень важно изучать схемы, там записано много тонкостей.
• Нужно осторожно производить подключение.

  Российские лодочные моторы для лодки

Заключение

Тахометр плм – это очень полезное устройство, которое упрощает много вещей. Цены на этот прибор совсем невысокие, поэтому лучше приобрести его и не переживать.

Если у вас не получается правильно настроить и подключить устройство даже с помощью инструкции, всегда можно обратиться за помощью к профессионалам. Тогда вам все настроят, подключат и объяснят, как правильно пользоваться этим прибором.

И самое главное, перед покупкой прочтите больше о производителях и функциональности, чтобы тахометр подошел именно к вашей лодке и вам не пришлось менять на другую модель.

Источник: https://34fish.ru/lodki/ustanovka-tahometra-dlya-lodochnogo-motora

Как подключить тахометр на дизельный двигатель

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Для реализации подключения к генератору необходимо иметь сам тахометр, провод с изоляцией и сопроводительную инструкцию по установке и эксплуатации автомобильного тахометра.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой.

На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм.

Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса.

Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем.

Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Рекомендуем также прочитать статью о КПД дизельного двигателя. Из этой статьи вы узнаете о том, почему коэффициент полезного действия дизельного двигателя больше сравнительно с бензиновыми агрегатами.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод  в обязательном порядке нужно качественно заизолировать.

 Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно.

Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W».

Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Также стоит учесть, что прямое подключение провода к тахометру приведет к неправильным значениям. Дополнительно потребуется плата-делитель, которая сделает показания оборотов корректными.

Источник: http://KrutiMotor.ru/taxometr-na-dizel/

Руководство, как подключить тахометр на дизельный и бензиновый двигатель

Главная функция тахометра в машине – это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр. Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу. Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

• Виды тахометров
• Как подключить тахометр через ЭБУ
• Схема подключения тахометра на бензиновый двигатель
• Как подключить тахометр к дизелю
• Как проверить тахометр на работоспособность

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος — скорость и μέτρον– мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый. Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения. Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели.

Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра.

Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными.

Как подключить тахометр через ЭБУ

Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем.

Как работает тахометр на дизеле

Тахометр для дизельного двигателя – принцип работы, разновидности + видео

В отличие от других устройств, устанавливаемых на автомобили, тахометр для дизельного двигателя подключается через генератор. Сам прибор предназначен для определения, с какой частотой вращается коленчатый вал. Иначе говоря, тахометр показывает число оборотов за определенный промежуток времени.

Тахометр для дизельного двигателя – принцип работы

Видеть показания тахометра можно прямо во время движения, он располагается возле спидометра на панели приборов. Для снятия показаний используются различные типы датчиков, в зависимости от этого способ измерения может быть бесконтактный или контактный. Тахометры используются не только в автомобилях, но и в других устройствах, где требуется контроль над скоростью вращения.

Тем не менее, именно в авто этот прибор нашел самое широкое применение. Ни одна современная машина не обходится без этого устройства, позволяющего контролировать работу двигателя и своевременно осуществлять переключение передач. Все это помогает увеличить срок службы, способствует экономии топлива, обеспечивает безопасность движения.

Существует очень много разновидностей этих устройств, которые применяются в определенных случаях.

Они могут быть стационарными и портативными, а также электрическими, магнитно-индукционными, центробежными и электронными.

Самый первый тахометр был центробежным, где энергия, поступающая от механизма, передается через ось. Воздействие на стрелку в каждом случае производится по-разному, в зависимости от конструкции прибора.

Тахометр для двухтактного двигателя – сферы применения и выбор

Следует отдельно рассмотреть электронный тахометр для двухтактного двигателя.

Одной из разновидностей такого прибора является водонепроницаемый вариант, применяемый в мотоциклах, скутерах, снегоходах и прочих ТС, где стоят двухтактные моторы.

Практически, это то же самое, что и тахометр для одноцилиндрового двигателя, определяющий срок его службы, а также периодичность технического обслуживания, такого как регулировка клапанов, замена масла, свечей зажигания и прочее.

Установка такого прибора на механизм очень проста. Здесь не требуется отдельная батарея, благодаря встроенному аккумулятору. Подключение производится напрямую к проводу одной из свечей зажигания. Разрешение такого прибора составляет 0,1 часа, он может считать максимально до 10 тысяч часов, а затем производится сброс.

Циферблаты тахометров отличаются размерами.

Например, прибор диаметром 125 миллиметров чаще всего используется в спортивных автомобилях, где пилот должен постоянно контролировать режимы работы двигателя и особенно величину его крутящего момента.

При достижении определенного количества оборотов срабатывает специальная лампа-вспышка, после чего следует переключение на очередную передачу. Такие большие тахометры занимают много места и частично закрывают обзор.

Шкала тахометра и его дополнительные возможности

Конструкция каждого тахометра в авто предусматривает работу с конкретным числом цилиндров. Основная масса этих устройств работает с двигателями на четыре цилиндра.

В отдельных моделях существует возможность переключения на необходимое количество цилиндров.

В зависимости от числа оборотов двигателя градуировка шкалы имеет разное значение и может достигать от 8 до 11 тысяч оборотов в минуту.

Отдельные виды тахометров, оборудованные вспышкой, могут запоминать наибольшее количество оборотов двигателя. В состав тахометра могут быть дополнительно включены и другие приборы, отображающие работу мотора.

Такие устройства называются мультиприборами.

Таким образом, тахометр является очень нужным и полезным устройством, от которого во многом зависит стабильная работа двигателя и общие показатели эксплуатации автомобиля.

Источник: https://carnovato.ru/tahometr-dvuhtaktnyj-odnocilindrovyj-dvigatel/

Установка тахометра своими руками: доступная инструкция

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи.

Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала.

Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

1. Штатный прибор на пятерке2. Аналоговое устройство для авто3. Выносные автомобильные приборы

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Схема для контактной СЗ

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Вид прибора сзади

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

• при продолжительной работе мотора возникающие вибрации могут испортить прибор;
• неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Видео «Подключение тахометра»

В этом видео демонстрируется, как подключить тахометр самостоятельно (автор ролика — Дмитрий Колесник).

 Загрузка …

Источник: http://AvtoZam.com/elektronika/dashboard/kak-podklyuchit-tahometr/

Как подключить автомобильный тахометр своими руками?

Главная функция тахометра в машине — это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр.

Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу.

Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

Виды тахометров Как подключить тахометр через ЭБУСхема подключения тахометра на бензиновый двигательКак подключить тахометр к дизелюКак проверить тахометр на работоспособность

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος — скорость и μέτρον— мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый.

Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения.

Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели.

Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра.

Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными.

Как подключить тахометр через ЭБУ  Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем.

Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй — на датчик положения коленвала.

Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Перед установкой тахометра на карбюраторный двигатель, изучите инструкцию, прилагаемую к прибору. Если её нет, осуществляйте установку согласно следующим действиям:

Закрепите механизм на его месте (место расположения определяется видом устройства). Чёрный провод подсоедините к массе (кузову) автомобиля. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.

Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе — прибор подключается к прерывателю трамблёра. Во второй системе — к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Прежде чем подключать, разберёмся, от чего работает тахометр на дизеле. Принцип работы электронного прибора — это считывание показаний импульсов, посылаемых клеммой, которая располагается в генераторе.

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы — демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать».

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке.

Установка измерительного прибора большой сложности не представляет, но без каких либо знаний, как устроен дизель, как работает тахометр на дизеле, без малейших понятий о ремонте автомобиля, лучше обратиться к профессионалам.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства.

Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея.

Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик — нужна замена.

В случае, когда самостоятельная диагностика не выявила причин, стоит обратиться в автомастерскую.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.

Источник: https://news.rambler.ru/europe/35132842-kak-podklyuchit-avtomobilnyy-tahometr-svoimi-rukami/

Не работает тахометр: причины, неисправности, ремонт своими руками. Почему перестал работать тахометр, дергается стрелка ВАЗ, ГАЗ, дизель

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

• целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
• качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
• целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания.

Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр.

Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»).

Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

Источник: http://AutoLirika.ru/remont/ne-rabotaet-tahometr.html

Что показывает автомобильный тахометр и зачем он нужен

Поскольку показаниям автомобильного тахометра подавляющее большинство автовладельцев не придает особого значения, попробуем разобраться — что же это за прибор,  каковы его функции и возможности.

И, вообще, так ли он нужен в автомобиле?

Автомобильный тахометр — что это такое

Тахометр — это прибор, считывающий и отображающий показания частоты вращения коленчатого вала двигателя автомобиля.

Для тех, кто совершенно не силен в механике, эта формулировка не скажет абсолютно ничего. Поэтому начнем с относительных азов.

Принцип работы двигателя внутреннего сгорания (ДВС) заключен в передаче усилия, возникающего при сгорании топлива (расширении газов) на коленчатый вал. При включении передачи или переводе селектора АКПП в положение «Drive», вращение коленвала передается на шестерни коробки передач, приводные или карданный валы, которые, в свою очередь, вращают мосты и колеса автомобиля.

Это очень простая и примитивная схема, но, тем не менее, она дает понять сам принцип работы ДВС и трансмиссии.

Чем сильнее нажимается педаль дросселя (газа), тем большее количество топливно-воздушной смеси поступает в камеры сгорания двигателя, повышая частоту его вращения. А чем больше частота вращения двигателя, тем большую скорость может развить автомобиль на выбранной передаче.

Зачем он нужен в автомобиле

В ответ на поставленный вопрос хочется сразу же сказать — грамотное использование тахометра позволяет использовать возможности двигателя на все 100%, но абсолютно без ущерба для последнего.

Видео — пример самостоятельной установки и подключения тахометра:

Если посмотреть на технические характеристики любого автомобиля, можно увидеть, что в описании его параметров существуют такие строки как максимальная мощность и наибольший крутящий момент. Причем оба этих показателя базируются на значениях, зависящих от оборотов двигателя.

Например: «125 л.с. при 3500 об/мин» или «470 Нм при 4000 об/мин». Это означает, что двигатель развивает максимальную заявленную для него мощность именно при такой частоте вращения коленчатого вала (или, соответственно, наибольшее тяговое усилие). А до и после указанных значений мощность или усилие будут меньшими.

https://www.youtube.com/watch?v=p0gZ-mej5u8

Таким образом, поддерживая обороты коленчатого вала двигателя в пределах, указанных в спецификации, вовремя переключая передачи, можно получить, например, наилучший разгон — весь «табун лошадей» будет задействован.

Однако, увлекаясь максимальными ускорениями, не стоит забывать и об экономичности, а также ресурсе двигателя.

Максимальная мощность подразумевает несколько повышенный расход топлива, хотя и ниже, нежели «перекручивая» двигатель. Поэтому, используя при движении обороты несколько ниже максимальных по мощности, можно получить достаточно серьезную экономию, особенно при поездках на дальние расстояния.

Плюсом такой эксплуатации является и увеличение ресурса ДВС, ибо максимальная мощность подразумевает и максимальный износ.

Итак, что же мы выяснили? Наличие тахометра в автомобиле позволяет как минимум:

• получить максимальную мощность;
• получить наилучшее тяговое усилие;
• экономить топливо;
• увеличить ресурс двигателя.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства.

Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения.

Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита.

Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем.

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

Тахометр на дизель — не все так просто, но…

Поскольку принцип работы дизельного двигателя совершенно отличается от принципа работы бензинового, в частности, отсутствием катушек и свечей зажигания, то и принцип подключения тахометра здесь совершенно иной. Хотя, в любом случае, нужно откуда-то взять количество оборотов.

В большинстве случаев для подсчета количества оборотов коленчатого вала в дизеле за основу берут количество оборотов генератора.

Для подключения (в основном электронного) тахометра к дизельному двигателю, необходимо найти клемму, обозначенную «W» на генераторе автомобиля.

Суть в том, что эта клемма позволяет получить импульсные значения переменного тока генератора. А чем выше частота импульсов — тем выше обороты коленвала.

Единственным неудобством является калибровка тахометра. Ведь для того, чтобы тахометр стал показывать необходимые (и точные!) значения, следует сначала выставить первоначальные значения. Как правило, для этого используется диагностический стенд, позволяющий при подключении к бортовому компьютеру сначала снять показания с блока управления, а затем уже откалибровать и сам тахометр.

Вторым по популярности способом является подключение тахометра к выводу блока управления EGR, имеющий выход на подключение тахометра. В этом случае информация для тахометра снимается исходя из показаний работы клапана рециркуляции выхлопных газов.

Диагностика

Помимо того, что установленный в автомобиле тахометр позволяет контролировать рабочие и максимальные обороты коленвала двигателя, его функции этим не ограничиваются.

Хаотичное изменение пока

Пошаговое подключение тахометра на ВАЗ 2109: схема, видео

Кроме показаний спидометра, любой водитель считывает с приборной панели еще ряд важных показаний. Это, например, остаток топлива в баке, температура охлаждающей жидкости, и так далее. Отдельно здесь стоит выделить тахометр. Это прибор, который показывает текущее количество оборотов коленчатого вала в минуту. Как правило, по нему ориентируются при переключении передач. Также тахометр позволяет не «запороть» двигатель длительной работой на высоких оборотах.

Таким прибором оснащены все современные автомобили. Однако если говорить о ВАЗ-2109, то тахометр здесь есть далеко не на всех модификациях. Впрочем, не стоит забывать, что автомобили семейства «Лада-Самара» проектировались еще в прошлом столетии. На ВАЗ-2109 более ранних годов выпуска устанавливалась низкая панель. Одной из ее особенностей является отсутствие тахометра. На «девятках» более поздних годов выпуска стоит уже высокая панель. Она оснащена, в том числе, и тахометром, однако у многих автолюбителей работа этого прибора вызывает нарекания. Все дело в том, что погрешность здесь может составлять от 20 до 30 процентов.

Читайте также: Как установить задние дисковые тормоза на ВАЗ-2109 с ручником

Подключение тахометра на автомобиле ВАЗ-2109

Итак, давайте разберемся, как можно установить данное устройство на «девятке». Сразу следует отметить, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Если говорить о тахометрах, то здесь значение имеют совсем другие моменты. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя:

• бензиновые;
• дизельные.

В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла.

Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Кроме того, имеет также значение и количество цилиндров в двигателе. Поэтому подбирая тахометр, нужно обращать внимание и на данный момент. Впрочем, можно просто сказать продавцу, что нужен прибор для «девятки», а тот уже сам подберет нужный вариант.

Наиболее радикальный вариант установки тахометра на ВАЗ-2109 – поставить европанель. Однако не стоит забывать, что это достаточно хлопотное дело. Хотя, с другой стороны, интерьер автомобиля преобразиться в лучшую сторону, особенно в вечернее время. Если же вы не хотите заморачиваться с заменой панели, то можно установить тахометр отдельно.

В таком случае предварительно необходимо будет определиться с типом прибора. Если позволяют финансы, то вы можете приобрести современные приборы, которые будут показывать не только обороты коленвала, но, и, например, мгновенный расход топлива, температуру, напряжение в бортовой сети и так далее. Да, цена на такие приборы достаточно высокая, но ведь они весьма информативны, да и внешне очень привлекательны, особенно в ночное время, когда включается подсветка. Слишком дешевые модели брать не стоит. Ведь они, как правило, выдают не совсем точную информацию. То есть передачи вы и дальше будете переключать фактически на слух.

Читайте также: Почему плохо дует печка ВАЗ-2109 и как отремонтировать

После того как выбрана модель, следует определиться с местом установки тахометра. Расположить его следует таким образом, чтобы без труда считывать показания. Кроме того, тахометр не должен загораживать обзорность или перекрывать другие приборы, также дающие важную информацию. Желательно, чтобы устройство вписывалось в интерьер авто и не смотрелось здесь инородным телом.

Однако установить сам тахометр внутри автомобиля – это только полдела. Прибор ведь нужно еще и правильно подключить. Ничего особо сложного здесь нет, и с данной задачей вполне можно справиться самостоятельно. По большому счету здесь нужно правильно подсоединить всего лишь 3 проводка. Согласитесь, что перепутать здесь что-то очень сложно.

В первую очередь нам необходимо вывести провода от прибора в подкапотное пространство. Это лучше всего сделать через уже имеющееся в кузове «девятки» отверстие для тросика спидометра. Здесь нам понадобится жесткая проволока. Основное требование – чтобы она не была слишком толстой. Теперь берем изоленту и прикрепляем ею провода к проволоке. Слишком много наматывать не нужно. Просто убедитесь, чтобы соединение было надежным. Далее вставляем в отверстие для тросика спидометра второй конец проволоки и аккуратно проталкиваем в подкапотное пространство. Теперь осталось только лишь вытянуть провода. Данная работа не отнимет у вас много времени, поэтому делать все рекомендуется не торопясь.

Теперь приступаем к основному этапу, то есть подключению проводов. Как уже говорилось выше, их в данном случае 3. Первые два (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Теперь осталось закрепить только массу. Делается это в любом удобном для вас месте. Чтобы контакт был более надежным, рекомендуется выбрать участок, где провод можно закрепить гайкой. Вот и все – осталось лишь проверить устройство в работе.

Читайте также: Что делать, если не дует печка в ноги на ВАЗ-2109 и ремонт

Как видим, ничего сложного здесь действительно нет. Установка займет у вас даже меньше времени, чем сам поиск тахометра. Поэтому с данной задачей справится даже начинающий автолюбитель. Ну а в завершение хочется дать один совет. У многих тахометров, которые сегодня можно встретить в торговых точках, довольно тонкие провода. Это, в свою очередь, существенно повышает риск их повреждения. Для того чтобы обезопасить себя от столь нежелательного момента, провода рекомендуется заменить на более надежные – с сечением не менее чем 1 квадратный миллиметр.

Схема подключения тахометра на дизельном двигателе

Как подключить тахометр на дизельный двигатель

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Читайте в этой статье

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой. На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм. Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод в обязательном порядке нужно качественно заизолировать. Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно. Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.
Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W». Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Разновидности тахометров

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Схема для контактной СЗ

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Вид прибора сзади

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

• при продолжительной работе мотора возникающие вибрации могут испортить прибор;
• неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Видео «Подключение тахометра»

В этом видео демонстрируется, как подключить тахометр самостоятельно (автор ролика — Дмитрий Колесник).

Подключение тахометра своими руками: плюсы и минусы

Главная функция тахометра в машине – это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр. Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу. Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

• Виды тахометров
• Как подключить тахометр через ЭБУ
• Схема подключения тахометра на бензиновый двигатель
• Как подключить тахометр к дизелю
• Как проверить тахометр на работоспособность

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος – скорость и μέτρον– мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый. Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения. Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели. Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра. Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными.

Как подключить тахометр через ЭБУ

Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем. Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй – на датчик положения коленвала. Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Перед установкой тахометра на карбюраторный двигатель, изучите инструкцию, прилагаемую к прибору. Если её нет, осуществляйте установку согласно следующим действиям:

1. Закрепите механизм на его месте (место расположения определяется видом устройства).
2. Чёрный провод подсоедините к массе (кузову) автомобиля.
3. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.
4. Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе – прибор подключается к прерывателю трамблёра. Во второй системе – к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Прежде чем подключать, разберёмся, от чего работает тахометр на дизеле. Принцип работы электронного прибора – это считывание показаний импульсов, посылаемых клеммой, которая располагается в генераторе.

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы – демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать».

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке. Установка измерительного прибора большой сложности не представляет, но без каких либо знаний, как устроен дизель, как работает тахометр на дизеле, без малейших понятий о ремонте автомобиля, лучше обратиться к профессионалам.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства. Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея. Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик – нужна замена. В случае, когда самостоятельная диагностика не выявила причин, стоит обратиться в автомастерскую.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Схема для контактной СЗ

Система зажигания бензиновых двигателей

Управление процессами зажигания двигателей может быть организовано несколькими методами:

• Трамблерный с одной катушкой зажигания;
• Бестрамблерный со сдвоенной (тройной, четверной в зависимости от количества цилиндров, деленных на 2) катушкой зажигания;
• Индивидуальный (на каждую свечу зажигания).

Во всех случаях на катушку поступает мощный импульс амплитудой 12В с прерывателя (для автомобилей до 90-х годов), транзисторного коммутатора или непосредственно с блока управления двигателя. Именно из этой точки и следует брать сигнал на тахометр.

Разновидности тахометров

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

1. Штатный прибор на пятерке

2. Аналоговое устройство для авто

3. Выносные автомобильные приборы

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Испытание, регулировка тахометра

Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.

На первом этапе испытаний заводят двигатель, проверяют работоспособность системы (отклонение стрелки на холостых оборотах). Как правило, частота оборотов в этом режиме находится в пределах 800 – 1000 об/мин.

Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.

Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.

Как подключить тахометр?

Тахометр, т.е. прибор, измеряющий частоту вращения коленчатого вала двигателя (об/мин) устанавливается в любую современную модель автомобиля. Устройство предназначено для грамотной эксплуатации двигателя, тяговые и мощностные характеристики которого значительно зависят от оборотов коленвала. Даже если в Вашем автомобиле тахометр не установлен, Вы можете приобрести выносной тахометр и подключить его самостоятельно, как на бензиновый двигатель, так и на дизельный.

Как установить тахометр? Тахометр на бензиновый двигатель и на дизельный устанавливаются по-разному. Сначала рассмотрим: как подключить тахометр в автомобиль с бензиновым двигателем.

Для подключения тахометра на бензиновый двигатель Вам поможет схема тахометра, которая идет в комплекте с ним. В случае если схемы подключения тахометра не предусмотрено, значит, Вам повезло, и процесс установки тахометра для Вас будем очень прост. Для начала закрепите тахометр на наиболее удобном для Вас месте. Затем, разберитесь с проводами, отходящими от тахометра. Их всего три: черный провод тахометра, красный и зависимо от марки прибора провод любого цвета: например, желтого.

Первый, то есть черный, следует подключить к кузову автомобиля, красный подключите к клемме на замке зажигания. Последний подключите в зависимости от схемы зажигания. Она может быть как контактной, так и бесконтактной. В первом случае подключение тахометра осуществляется к прерывателю трамблера. А во втором к коммутатору напряжения. Почти все тахометры снабжены подсветкой циферблата. Ее нужно подключить к габаритным огням Вашего автомобиля, для этого найдите соответствующую клемму на замке зажигания.

Теперь рассмотрим, как же подключить тахометр к дизельному двигателю. Скорее всего, Вам понадобиться заехать на смотровую яму и, сняв защиту с генератора, первым делом очистить его от грязи. На катушке генератора Вы увидите клеммы, каждая из них отвечает за свой процесс. Далее найдите клемму с надписью «W» и подключите к ней контакт от тахометра. Контакт, отходящий от масляного насоса высокого давления, следует замкнуть. Сделать это нужно для того, чтобы обеспечить соответствие правильности показаний тахометра действительности. Если этого не сделать, то после достижения 2500 об/мин будет загораться лампочка на приборной панели, которая отвечает за давление масла в системе. Если Вам не удалось найти клемму с надписью «W», то Вам следует найти на обмотке вывод контактов к встроенному выпрямителю генератора, их должно быть три. Выберите из них один и припаяйте к нему конец кабеля тахометра. Если Вы все сделали правильно, тахометр будет работать. Закончив все действия, закрутите крышку генератора. Обязательно удостоверьтесь, чтобы провод не касался движущихся деталей.

Теперь Вы знаете все о подключении тахометра и можете смело приступить к установке тахометра.

Но правильно подключить тахометр это полдела, следует при покупке обязательно узнать подойдет ли приобретаемый прибор для Вашей машины. Все дело в том, что тахометры для бензиновых и дизельных двигателей считают количество импульсов, поступающих с катушки зажигания или генератора по-разному.

Если Вы еще не успели приобрести этот прибор, Вы можете купить тахометр в нашем интернет-магазине «НПП Орион», где представлены цифровые тахометры, электронные тахометры и аналоговые тахометры.

Тахометр для дизельного двигателя – выбираем себе помощника

В отличие от других устройств, устанавливаемых на автомобили, тахометр для дизельного двигателя подключается через генератор. Сам прибор предназначен для определения, с какой частотой вращается коленчатый вал. Иначе говоря, тахометр показывает число оборотов за определенный промежуток времени.

Тахометр для дизельного двигателя – принцип работы

Видеть показания тахометра можно прямо во время движения, он располагается возле спидометра на панели приборов. Для снятия показаний используются различные типы датчиков, в зависимости от этого способ измерения может быть бесконтактный или контактный. Тахометры используются не только в автомобилях, но и в других устройствах, где требуется контроль над скоростью вращения.

Тем не менее, именно в авто этот прибор нашел самое широкое применение. Ни одна современная машина не обходится без этого устройства, позволяющего контролировать работу двигателя и своевременно осуществлять переключение передач. Все это помогает увеличить срок службы, способствует экономии топлива, обеспечивает безопасность движения.

Существует очень много разновидностей этих устройств, которые применяются в определенных случаях. Они могут быть стационарными и портативными, а также электрическими, магнитно-индукционными, центробежными и электронными. Самый первый тахометр был центробежным, где энергия, поступающая от механизма, передается через ось. Воздействие на стрелку в каждом случае производится по-разному, в зависимости от конструкции прибора.

Тахометр для двухтактного двигателя – сферы применения и выбор

Следует отдельно рассмотреть электронный тахометр для двухтактного двигателя. Одной из разновидностей такого прибора является водонепроницаемый вариант, применяемый в мотоциклах, скутерах, снегоходах и прочих ТС, где стоят двухтактные моторы. Практически, это то же самое, что и тахометр для одноцилиндрового двигателя, определяющий срок его службы, а также периодичность технического обслуживания, такого как регулировка клапанов, замена масла, свечей зажигания и прочее.

Установка такого прибора на механизм очень проста. Здесь не требуется отдельная батарея, благодаря встроенному аккумулятору. Подключение производится напрямую к проводу одной из свечей зажигания. Разрешение такого прибора составляет 0,1 часа, он может считать максимально до 10 тысяч часов, а затем производится сброс.

Циферблаты тахометров отличаются размерами. Например, прибор диаметром 125 миллиметров чаще всего используется в спортивных автомобилях, где пилот должен постоянно контролировать режимы работы двигателя и особенно величину его крутящего момента. При достижении определенного количества оборотов срабатывает специальная лампа-вспышка, после чего следует переключение на очередную передачу. Такие большие тахометры занимают много места и частично закрывают обзор.

У более удобных устройств размеры несколько меньше и составляют уже 95 мм. Наиболее распространенным является размер в 52 мм, который позволяет устанавливать прибор в любом месте на панели тех машин, где собственный тахометр не предусмотрен конструкцией.

Шкала тахометра и его дополнительные возможности

Конструкция каждого тахометра в авто предусматривает работу с конкретным числом цилиндров. Основная масса этих устройств работает с двигателями на четыре цилиндра. В отдельных моделях существует возможность переключения на необходимое количество цилиндров. В зависимости от числа оборотов двигателя градуировка шкалы имеет разное значение и может достигать от 8 до 11 тысяч оборотов в минуту.

Отдельные виды тахометров, оборудованные вспышкой, могут запоминать наибольшее количество оборотов двигателя. В состав тахометра могут быть дополнительно включены и другие приборы, отображающие работу мотора. Такие устройства называются мультиприборами. Таким образом, тахометр является очень нужным и полезным устройством, от которого во многом зависит стабильная работа двигателя и общие показатели эксплуатации автомобиля.

Автомобильный тахометр: электронный, механический, аналоговый

Поскольку показаниям автомобильного тахометра подавляющее большинство автовладельцев не придает особого значения, попробуем разобраться — что же это за прибор,  каковы его функции и возможности.

И, вообще, так ли он нужен в автомобиле?

Автомобильный тахометр — что это такое

Тахометр — это прибор, считывающий и отображающий показания частоты вращения коленчатого вала двигателя автомобиля.

Для тех, кто совершенно не силен в механике, эта формулировка не скажет абсолютно ничего. Поэтому начнем с относительных азов.

Принцип работы двигателя внутреннего сгорания (ДВС) заключен в передаче усилия, возникающего при сгорании топлива (расширении газов) на коленчатый вал. При включении передачи или переводе селектора АКПП в положение «Drive», вращение коленвала передается на шестерни коробки передач, приводные или карданный валы, которые, в свою очередь, вращают мосты и колеса автомобиля.

Это очень простая и примитивная схема, но, тем не менее, она дает понять сам принцип работы ДВС и трансмиссии.

Чем сильнее нажимается педаль дросселя (газа), тем большее количество топливно-воздушной смеси поступает в камеры сгорания двигателя, повышая частоту его вращения. А чем больше частота вращения двигателя, тем большую скорость может развить автомобиль на выбранной передаче.

Зачем он нужен в автомобиле

В ответ на поставленный вопрос хочется сразу же сказать — грамотное использование тахометра позволяет использовать возможности двигателя на все 100%, но абсолютно без ущерба для последнего.

Видео — пример самостоятельной установки и подключения тахометра:

Если посмотреть на технические характеристики любого автомобиля, можно увидеть, что в описании его параметров существуют такие строки как максимальная мощность и наибольший крутящий момент. Причем оба этих показателя базируются на значениях, зависящих от оборотов двигателя.

Например: «125 л.с. при 3500 об/мин» или «470 Нм при 4000 об/мин». Это означает, что двигатель развивает максимальную заявленную для него мощность именно при такой частоте вращения коленчатого вала (или, соответственно, наибольшее тяговое усилие). А до и после указанных значений мощность или усилие будут меньшими.

Таким образом, поддерживая обороты коленчатого вала двигателя в пределах, указанных в спецификации, вовремя переключая передачи, можно получить, например, наилучший разгон — весь «табун лошадей» будет задействован.

Однако, увлекаясь максимальными ускорениями, не стоит забывать и об экономичности, а также ресурсе двигателя.

Максимальная мощность подразумевает несколько повышенный расход топлива, хотя и ниже, нежели «перекручивая» двигатель. Поэтому, используя при движении обороты несколько ниже максимальных по мощности, можно получить достаточно серьезную экономию, особенно при поездках на дальние расстояния.

Плюсом такой эксплуатации является и увеличение ресурса ДВС, ибо максимальная мощность подразумевает и максимальный износ.

Важно! Частое и чрезмерное снижение оборотов двигателя не только не приводит к экономии топлива, а наоборот — к увеличению расхода. А также значительному уменьшению ресурса самого ДВС.

Итак, что же мы выяснили? Наличие тахометра в автомобиле позволяет как минимум:

• получить максимальную мощность;
• получить наилучшее тяговое усилие;
• экономить топливо;
• увеличить ресурс двигателя.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем.

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Оригинальный ODB2 сканер Scan Tool Pro Black Edition

Выполнив подключение вы сможете:

1. Считывать коды ошибок и стирать их с ЭБУ.
2. Вести журнал поездок и расхода топлива.
3. Отображать в режиме реального времени:

• обороты двигателя;
• скорость автомобиля;
• давление масла;
• температуру охлаждающей жидкости;
• показания со всех имеющихся датчиков;
• и многое другое!

Сканер совместим с устройствами на базе iOS, Android, Windows

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

Тахометр на дизель — не все так просто, но…

Поскольку принцип работы дизельного двигателя совершенно отличается от принципа работы бензинового, в частности, отсутствием катушек и свечей зажигания, то и принцип подключения тахометра здесь совершенно иной. Хотя, в любом случае, нужно откуда-то взять количество оборотов.

В большинстве случаев для подсчета количества оборотов коленчатого вала в дизеле за основу берут количество оборотов генератора.

Для подключения (в основном электронного) тахометра к дизельному двигателю, необходимо найти клемму, обозначенную «W» на генераторе автомобиля.

Суть в том, что эта клемма позволяет получить импульсные значения переменного тока генератора. А чем выше частота импульсов — тем выше обороты коленвала.

Единственным неудобством является калибровка тахометра. Ведь для того, чтобы тахометр стал показывать необходимые (и точные!) значения, следует сначала выставить первоначальные значения. Как правило, для этого используется диагностический стенд, позволяющий при подключении к бортовому компьютеру сначала снять показания с блока управления, а затем уже откалибровать и сам тахометр.

Вторым по популярности способом является подключение тахометра к выводу блока управления EGR, имеющий выход на подключение тахометра. В этом случае информация для тахометра снимается исходя из показаний работы клапана рециркуляции выхлопных газов.

Диагностика

Помимо того, что установленный в автомобиле тахометр позволяет контролировать рабочие и максимальные обороты коленвала двигателя, его функции этим не ограничиваются.

Хаотичное изменение показаний, не соответствующее истинному положению, позволяет на ранних стадиях диагностировать возникновение неисправностей в авто.

Рассмотрим наиболее типичные случаи.

Стрелка тахометра прыгает на холостых оборотах

Основных причин в этом случае две — некачественная топливная смесь и перебои в искрообразовании.

Важно! Перед вмешательством в топливную систему всегда в первую очередь необходимо убедиться в полной исправности электрической части.

Для автомобилей, оснащенных контактными системами зажигания, в первую очередь необходимо проверить состояние конденсатора. Именно его неисправности влияют на то, что на первичную обмотку катушки зажигания не подается необходимое напряжение.

Для абсолютно всех автомобилей основной проблемой, вызывающей колебания стрелки тахометра является выход из строя или «скорый конец» проводов высокого напряжения, подводящих энергию для создания искры. Это могут быть как механические повреждения, например, вследствие перетирания, или просто усталость материалов, повреждение изоляции и т. д.

При замене важно правильно подобрать соответствующие высоковольтные провода. Для большинства двигателей, рекомендуемое сопротивление провода должно находиться в пределах 2,5 — 25  кОм и пробивным напряжением не менее 30 кВ. Вся информация обычно содержится в мануале к конкретному типу автомобиля или двигателя.

При исправности электрической части обращают внимание на состояние топливно-воздушной смеси.

Наиболее часто к колебаниям стрелки на холостых оборотах приводит неисправность (засорившийся) жиклер холостого хода для карбюраторных автомобилей и неправильный факел у форсунок инжекторного.

И если для устранения неисправностей карбюратора достаточно отвернуть и прочистить жиклер ХХ, то в случае с инжекторным автомобилем поездка на станцию техобслуживания неизбежна, поскольку чистка и регулировка распылителя форсунок доступна только при наличии специального стенда.

Стрелка тахометра дергается во время движения

В случае, если стрелка тахометра «прыгает» во время поездки, когда обороты отличны от холостых, особенно на разгоне, причиной такого поведения может быть недостаток топлива, растянутый или ослабленный ремень ГРМ или цепь привода распредвалов и т. д.

В любом случае, при такой неисправности, желательно не откладывая, произвести диагностику двигателя во избежание более серьезных поломок, поскольку колебание стрелки тахометра на больших оборотах говорит о неравномерности работы цилиндро-поршневой группы.

Лучше заранее рассчитать расстояние между городами, если собираетесь в длительную поездку.

На легковых автомобилях он не требуется, поэтому многие автолюбители не знают для чего нужен тахограф.

Моторное масло (https://voditeliauto.ru/poleznaya-informaciya/gsm/podbor-masla.html) по марке автомобиля.

Видео о критических оборотах — красной зоне тахометра:

Может заинтересовать:

Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу

Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Как установить тахометр

Как установить тахометр ~ Image / Rod Authority

via onallcylinders.com ~ За некоторыми исключениями, а именно более старыми дизелями и корветами, большинство тахометров используют электрические импульсы от системы зажигания для определения оборотов двигателя.

Хотя этот метод дает точные показания, установка нового тахометра может сбивать с толку из-за различных систем зажигания, используемых производителями оригинального оборудования и вторичным рынком.

Установка тахометра может быть столь же простой, как подключение провода передачи тахометра к отрицательной стороне катушки зажигания, в то время как другие системы зажигания имеют специальную цепь передачи тахометра.

В любом случае неправильная установка тахометра может привести к значительному повреждению как тахометра, так и системы зажигания.

Мы не хотим, чтобы это случилось с вами, поэтому мы обратились к специалистам по приборам в Auto Meter , которые создали памятку по установке тахометра.

Включает схемы общих систем зажигания, в том числе используемых General Motors, Ford и Chrysler, а также многими производителями послепродажного обслуживания. Тахометры на схеме используют определенный цветовой код проводки автоматического измерителя, поэтому, если у вас есть тахометр другой марки, вы должны ссылаться на его собственную схему.

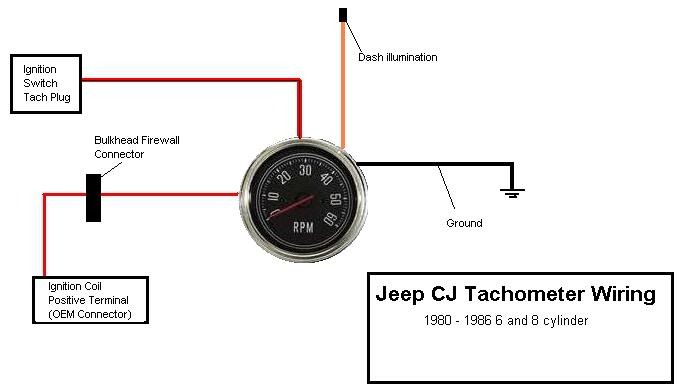

Как установить тахометр ~ Chrysler, Ford Схема подключенияКак установить тахометр ~ Схема подключения с тахометромКак установить тахометр ~ GM HEI Схема подключения системы зажигания

Конечно, эта шпаргалка охватывает только движение стрелки тахометра. У вашего тахометра, вероятно, будет лампа подсветки, чтобы вы могли читать ее ночью, которая подключается к освещению приборной панели. Обычно это включает в себя сращивание с осветительным проводом другого датчика, но будьте осторожны, чтобы не превысить номинальный ток схемы.В большинстве случаев дополнительный ток (в амперах) от одной лампочки незначителен, но все равно важно проверить, чтобы избежать перегрузки.

Магазин тахометров AutoMeter на Amazon.

Auto Meter дал нам и другие советы по установке тахометра:

• Убедитесь, что ваш тахометр настроен на количество цилиндров вашего двигателя. Часто можно встретить внутренний переключатель для 4-, 6- или 8-цилиндрового двигателя.
• Чтобы не порезать или не обнажить провод, используйте резиновую втулку при пропускании их через брандмауэр или листовой металл.
• Вентиляторы, коллекторы и другие опасности для двигателя могут порезать или оплавить ваши провода — помните об этом, когда проводите их.
• Не соединяйте вместе провода питания тахометра и зажигания. Отдельные выводы батареи предотвратят чрезмерное падение напряжения.
• В этом случае мы рекомендуем паять провода, чтобы обеспечить надежное электрическое соединение.
• Если ваш тахометр не работает или дает неточные / ошибочные показания, убедитесь, что вы используете катушку зажигания, рекомендованную производителем вашей системы зажигания.
• Если тахометр все еще не работает, пора проверить заземление.

Как установить тахометр в машину

Тахометр — это прибор, который показывает число оборотов в минуту (оборотов в минуту), вращающих двигатель нашего автомобиля, и, хотя это не роскошь, многие производители приборов не включают в себя модели, устанавливаемые в приборную панель, из-за более низкой стоимости производства.

Назначение тахометра — узнать, при каком пределе оборотов в минуту двигатель перестает переключать передачи или ускоряться.

Многолетний опыт научил нас водить автомобили без тахометра «СЛУХ», прислушиваясь к звуку, издаваемому двигателем, и если вы слышите «ОЧЕНЬ УСКОРЕННО», переключите передачи или не разогнитесь.

Но если мы уже приняли решение установить тахометр в нашу машину, мы должны знать несколько вещей, прежде чем вы даже купите его. В любом случае, если он у вас уже есть, неважно, мы просто понимаем, как его подключить, чтобы он работал правильно.

Рынок предлагает множество тахометров и меток, но все они в основном имеют один и тот же принцип работы.

Есть стрелка или часы тахометра, цифровые тахометры, представленные в числовом виде в оборотах, либо ЖК-дисплей, либо светодиоды, подсветка разных цветов.

Тахометры

также различаются тем, как они собирают сигнал от числа оборотов двигателя, в случае электрического взятия пробы в одной точке генерируется высокое напряжение в цепи, в то время как другие делают индуктивно высоковольтный кабель свечи зажигания.

Тахометр, который принимает сигнал индуктивно, очень легко установить, потому что счетчик там, где вы хотите его установить, питает электрическую систему 12 В автомобиля, а сигнал наконечника отмычки устанавливается с помощью фиксатора кабеля на свече зажигания, и это это

Тахометры, собирающие сигнал, требующий электрического подключения, для подключения ЗЕЛЕНОГО КАБЕЛЯ (ОБЫЧНО) В ПЕРВИЧНОЙ КАТУШКЕ высокого напряжения, питающего свечи зажигания, это то, что вы должны учитывать независимо от того, является ли схема генерации катушкой высокого напряжения или несколькими катушками, вращающимися, как в дело электронного дистрибьютора дистрибьютора.

Это требует идентификации катушек высокого напряжения блока и подключения ЗЕЛЕНОГО ПРОВОДА одного первичного кабеля для приема сигнала частоты вращения.

Не подключены одновременно к A и C, так как возникает короткое замыкание для сигналов генерации высокого напряжения.

Не соединяет центральную точку, он соответствует электрической системе 12 В автомобиля и отсутствуют импульсы зажигания.

Необходимо также подключить кабели питания к тахометру 12 В (черный и красный).

Некоторые модели тахометров приносят другие кабели для индикаторов на приборной панели, которые указывают диапазоны оборотов, зеленый: ОК, желтый: и красный ВНИМАНИЕ: ОПАСНОСТЬ, или даже поднесите огни вокруг тахометра.

Не подключайте кабели сбоку от свечей зажигания, так как напряжение очень высокое, около 25 000 вольт, и повреждает входной сигнал тахометра.

Все это резюмировано на следующей схеме, необходимо отметить, что тахометр должен после автоматического включения зажигания, например, от внутреннего блока предохранителей, может быть 12 В от предохранителя магнитолы.

Как сделать бесконтактный цифровой тахометр с использованием метода отражения ИК-света

Тахометр — это устройство, измеряющее скорость вращения любого вала или диска.Единица измерения — обычно обороты в минуту или об / мин. Традиционный метод измерения числа оборотов вращающегося вала основан на концепции обратной связи по скорости, когда генератор постоянного тока подсоединяется к вращающемуся валу, так что напряжение, индуцированное на выводах генератора, пропорционально скорости вала. Сегодня мы собираемся создать цифровой тахометр на базе микроконтроллера PIC, который не требует физического контакта с вращающимся валом для измерения его скорости вращения. Физического контакта можно избежать с помощью метода оптического обнаружения, для которого требуется инфракрасный светоизлучающий диод в сочетании с фотодиодом.StartUSB for PIC от компании «МикроЭлектроника» — основная плата контроллера, используемая в этом проекте. Чтобы узнать больше об этой плате, посетите мою статью Начало работы с микроконтроллерами PIC18F. Этот тахометр может измерять скорость до 99960 об / мин с разрешением 60 об / мин. Результат отображается на ЖК-дисплее 16 × 2 символов.

Бесконтактный цифровой тахометр с использованием StartUSB для PIC и оптических датчиков

Теория

Контакт с вращающимся валом предотвращается с помощью оптического сенсорного механизма, в котором используется инфракрасный (ИК) светоизлучающий диод и фотодетекторный диод.ИК-светодиод передает инфракрасный свет на вращающийся диск, а фотодиод принимает отраженный световой луч. Это специальное расположение датчиков размещено на расстоянии около дюйма и обращено к вращающемуся диску. Если поверхность диска шероховатая и темная, отраженный ИК-свет будет незначительным. Крошечного кусочка белой бумаги, приклеенного к вращающемуся диску, достаточно, чтобы отразить падающий инфракрасный свет, когда он проходит перед датчиком, что происходит один раз за оборот (показано ниже).

Диск вращающийся с отражателем

Если вся поверхность диска яркая и отражающая, используйте вместо нее кусок черной бумаги, чтобы инфракрасный свет поглощался этой частью один раз за оборот. В любом случае импульс будет генерироваться на выходе схемы преобразования сигнала для каждого полного вращения диска. Принципиальная схема сенсорной части показана ниже.

Инфракрасные датчики и схема формирования сигнала

Когда на выводе IR Tx поднимается высокий уровень, транзистор BC547 (NPN) проводит ток и передается инфракрасный свет.Это управляется через вывод RA3 PIC18F255o и включается на 1 секунду, в течение которой подсчитывается количество отраженных импульсов, полученных фотодиодом. Импульсы появляются на коллекторе транзистора BC557 (PNP) и идут на вывод RA4 / T0CKI PIC18F2550. Это внешний входной контакт для модуля Timer0, который считает внешние импульсы, поступающие на этот контакт. В нормальных условиях сопротивление фотодиода очень велико, поэтому транзистор BC557 практически отключен.Выход на его коллекторе заземлен. Когда фотодиод принимает отраженный ИК-свет, его сопротивление падает, BC557 проводит ток, а выход коллектора становится высоким. Таким образом, эта простая схема преобразует отраженный ИК-свет от белой отметки на вращающемся диске в импульс.

Модуль Timer0 в PIC18F2550

Модуль Timer0 в серии PIC16F является 8-битным, но в случае PIC18F2550 его можно выбрать программно для 8- или 16-битного режима. Его работа контролируется регистром T0CON; Функция каждого бита в регистре T0CON показана ниже.

Регистр T0CON

Для нашей цели модуль Timer0 будет настроен как 16-битный счетчик для подсчета количества импульсов, поступающих на входной вывод RA4 / T0CKI. Счетчик будет активен в течение 1 секунды, и количество импульсов, поступивших в течение этого интервала, будет записано, а затем умножено на 60, чтобы получить число оборотов диска. Без переполнения Timer0 в 16-битном режиме может считать до 65535, что соответствует 3932100 об / мин. Однако в этом проекте мы ограничим диапазон до 99960 об / мин.Чтобы удовлетворить наши потребности, мы очистим биты T08BIT (16-битный режим) и T0SE (приращение при переходе от высокого к низкому на выводе T0CKI) и установим биты T0CS (режим счетчика) и PSA (без предварительного делителя).

Схема подключения

Как я упоминал ранее, я использую StartUSB для платы PIC для демонстрации этой техники, и поэтому я не предоставляю подробную принципиальную схему этого проекта. Скорее, я покажу подключения ЖК-дисплея и сенсорного блока (описанного выше) к плате, как показано ниже.Биты данных ЖК-дисплея D4-D7 (11-14) управляются контактами RB4-RB7, тогда как управляющие контакты RS (4) и E (6) подключены к контактам RC6 и RC7 PIC18F2550. Передача инфракрасного света контролируется выводом RA3, а отраженные импульсы подаются на вывод T0CKI. Микроконтроллер работает на частоте 48,0 МГц, используя свою внутреннюю ФАПЧ. Принципиальную схему самой платы можно найти здесь .

Подключение ЖК-дисплея и сенсорного модуля к StartUSB для платы PIC

Полная настройка схемы

ИК светоизлучающие и фотодетекторные диоды с блокировщиком между

Программное обеспечение

Как обычно, для программирования PIC я использовал свой любимый компилятор mikroC от mikroElektronika.Для платы StartUSB не требуется внешний программатор, так как встроенный PIC предварительно запрограммирован с помощью быстрого загрузчика USB от mikroElektronika. Те, кто не знаком с StartUSB для платы PIC, могут прочитать мою предыдущую статью Начало работы с микроконтроллерами PIC18F. Программная часть для этого не очень сложна. Он включает в себя инициализацию портов ввода-вывода и контрольного регистра Timer0. Часть сопряжения с ЖК-дисплеем использует встроенные функции библиотеки ЖК-дисплея mikroC, прочтите мою статью «Как связать символьный ЖК-дисплей с PIC», если вы новичок в этом.

Скачать файлы проекта mikroC

После загрузки программы в микроконтроллер перезагрузите плату StartUSB и подождите 5 секунд, пока она не выйдет из режима загрузчика и не запустит приложение для вашего бесконтактного тахометра.

Тахометр в действии

Заключение

Успешно продемонстрирован цифровой тахометр, основанный на методе отражения инфракрасного света. Его главное преимущество состоит в том, что он не требует физического контакта с вращающимся валом для измерения его скорости.Этот проект можно расширить, добавив в него функцию регистрации данных. Это требуется в определенных приложениях, где необходимо контролировать число оборотов вращающегося вала. Регистратор данных будет вести записи об изменении числа оборотов в минуту с течением времени, и эти записи могут быть позже переданы на ПК через интерфейс USB.

Похожие сообщения

Введение в схему цифрового тахометра, работающую с 8051 и типами

Цифровой тахометр — это цифровое устройство, которое измеряет и указывает скорость вращающегося объекта.Вращающийся объект может быть велосипедной шиной, автомобильной шиной или потолочным вентилятором, или любым другим мотором и так далее. Схема цифрового тахометра включает ЖК-дисплей или светодиодный индикатор и память для хранения. Цифровые тахометры более распространены в наши дни, и они предоставляют числовые показания вместо циферблатов и стрелок.

Цифровой тахометр

Цифровой тахометр — это оптический энкодер, который определяет угловую скорость вращающегося вала или двигателя. Цифровые тахометры используются в различных приложениях, таких как автомобили, самолеты, а также в медицине и приборостроении.

Что такое тахометр?

Слово тахометр происходит от двух греческих слов: тахос означает «скорость», а метрон означает «измерять». Он работает по принципу тахометрического генератора, что означает, что когда двигатель работает как генератор, он вырабатывает напряжение в соответствии со скоростью вала. Он также известен как счетчик оборотов, и его принцип действия может быть электромагнитным, электронным или оптическим. Мощность, точность, диапазон оборотов, измерения и дисплей — вот характеристики тахометра.Тахометры могут быть аналоговыми или цифровыми индикаторами; однако эта статья посвящена только цифровым тахометрам.

Типы цифровых тахометров

Цифровые тахометры подразделяются на четыре типа в зависимости от методов сбора данных и измерения.

• По способу сбора данных тахометры бывают следующих типов:

1. Тип контакта
2. Бесконтактный тип

• По методике измерения тахометры бывают следующих типов:

1. Измерение времени
2. Измерение частоты

1.Цифровой тахометр контактного типа

Цифровой тахометр контактного типа

Тахометр, контактирующий с вращающимся валом, известен как тахометр контактного типа. Этот вид тахометра обычно крепится к машине или электродвигателю. К нему также можно прикрепить оптический кодировщик или магнитный датчик, чтобы он измерял скорость вращения.

Цифровые тахометры

способны измерять низкие скорости при 0,5 об / мин и высокие скорости при 10 000 об / мин и оснащены карманом для хранения для измерения окружности.Технические характеристики этого тахометра: 5-значный ЖК-дисплей, диапазон рабочих температур от 0 до + 40 ° C, диапазон сохранения температуры от -20 до + 55 ° C и скорость вращения от 0,5 до 10 000 об / мин.

2. Бесконтактный цифровой тахометр

Бесконтактный цифровой тахометр

Тахометр, не требующий физического контакта с вращающимся валом, называется бесконтактным цифровым тахометром. В этом типе лазер или оптический диск прикреплен к вращающемуся валу, и его можно прочитать с помощью ИК-луча или лазера, который направляется тахометром.

Этот тип тахометра может измерять от 1 до 99 999 об / мин; угол измерения меньше 120 градусов, тахометр имеет пятиразрядный ЖК-дисплей. Эти типы тахометров эффективны, надежны, точны и компактны, а также видны с большого расстояния.

3. Цифровой тахометр для измерения времени

Тахометр, который вычисляет скорость путем измерения временного интервала между входящими импульсами, известен как цифровой тахометр, основанный на времени. Разрешение этого тахометра не зависит от скорости измерения, и он более точен для измерения низкой скорости.

4. Цифровой тахометр для измерения частоты

Тахометр, который вычисляет скорость путем измерения частоты импульсов, называется частотным цифровым тахометром. Этот тип тахометра разработан с использованием красного светодиода, и оборот этого тахометра зависит от вращающегося вала, и он более точен для измерения высокой скорости. Эти тахометры отличаются низкой стоимостью и высокой эффективностью, которая находится в диапазоне от 1 Гц до 12 кГц.

Внутренняя работа этих тахометров может осуществляться с использованием генератора тахометра или только с электронными компонентами, которые описаны ниже.

Генератор тахометра

Микроэлектрическая машина, которая используется для преобразования скорости вращения и значений вала машины в электрический сигнал, известна как генератор тахометра. Работа генератора тахометра основана на том принципе, что угловая скорость ротора пропорциональна генерируемой ЭДС, если поток возбуждения постоянен.

Генератор тахометров

Эти тахометры имеют генерируемое напряжение, точность, максимальную скорость, пульсации и рабочую температуру.Такие генераторы тахометров используются в качестве датчиков в различных автомобильных и электромеханических компьютерных устройствах.
Генераторы могут быть переменного или постоянного тока.

Электронный тахометр

Тахометр, состоящий исключительно из электронных компонентов и используемый для измерения скорости двигателя или любого другого движущегося объекта в оборотах в минуту, известен как электронный тахометр. Электронные тахометры используются в приборной панели автомобиля для измерения скорости движения. Эти тахометры легкие, удобные для просмотра и точные в любых условиях.

Электронный тахометр

Блок-схема цифрового тахометра

Операционная установка цифрового тахометра состоит из различных блоков, таких как оптический или магнитный датчик, блок формирования сигнала, микроконтроллер, память, дисплей и внешний порт. как показано на рисунке.

Блок-схема цифрового тахометра

Оптическое определение: Оптический датчик состоит из оптического диска, расположенного рядом с двигателем, который генерирует импульсы, пропорциональные вращающемуся валу.Диск с прорезями и ИК-излучатель используются для генерации этих импульсов.

Магнитное зондирование: В этом смысле можно использовать датчики на эффекте Холла или магнитные датчики. Принцип эффекта Холла генерирует импульсы, пропорциональные скорости вращения вала, а магнитные датчики используются для генерации импульсов, используя переменное сопротивление.

Формирование сигнала: Выходные сигналы от датчиков зашумлены и поэтому фильтруются, усиливаются и оцифровываются, чтобы микроконтроллер распознал эти сигналы для дальнейших действий.

Микроконтроллер: Микроконтроллер используется для анализа и обработки показаний датчиков. Он отправляет эту информацию на устройство отображения, и когда скорость уменьшается или увеличивается до предварительно определенного уровня, он предупреждает пользователя, предпринимая соответствующие действия.

Память: Блок памяти хранит данные с микроконтроллера.

Дисплейный блок: Блок дисплея предназначен для просмотра сохраненных значений, передаваемых с микроконтроллера.

Бесконтактный цифровой тахометр с использованием 8051

Этот бесконтактный тахометр используется для создания трехзначного бесконтактного цифрового тахометра с использованием микроконтроллеров 8051, которые можно использовать для измерения оборотов колеса, диска, вала и т. Д. Схема цифрового тахометра

с использованием 8051

В этой схеме используются различные компоненты, такие как микроконтроллер, фототранзисторы, операционные усилители, семисегментный светодиодный дисплей и другие различные компоненты. Кроме того, рядом с отражающей полосой размещается датчик — например, алюминиевая фольга, прикрепляемая к вращающейся поверхности.Светодиод, направленный от этого устройства, отражается, когда полоса обнаруживается фототранзистором.

Операционный усилитель LM 324 в качестве компаратора сравнивает напряжение коллектора этого транзистора с фиксированным напряжением. Следовательно, он генерирует непрерывные импульсы для вращения вала. Эти последовательности импульсов подаются на микроконтроллер, который затем подсчитывает их и преобразует в запрограммированные обороты. Кроме того, они отображаются на семисегментном дисплее, который подключен в конфигурации с общим анодом, управляемым транзисторами.

Речь идет о схеме цифрового тахометра и ее типах. Я надеюсь, что у вас есть полезная информация о цифровых тахометрах на единой платформе. Кроме того, любые вопросы по этой теме и по проектированию схемы вы можете написать нам, оставив комментарий в разделе комментариев.

Фотографии

Что такое тахометр? (с рисунками)

Тахометр — это прибор, предназначенный для измерения скорости вращения объекта, например автомобильный датчик, который измеряет количество оборотов коленчатого вала двигателя в минуту (об / мин).Слово происходит от греческих слов tachos , означающих «скорость», и metron , что означает «измерять». Это устройство традиционно имеет циферблат, стрелку, указывающую текущее значение, и отметки, указывающие безопасный и опасный уровни. Однако цифровые тахометры стали более распространенными, и они дают числовые показания вместо использования циферблатов и игл.

Автомобильные тахометры показывают, сколько оборотов в минуту производит двигатель.

Использование в автомобилях

В своей наиболее известной форме тахометры измеряют скорость вращения механических устройств, которая обычно указывается в оборотах в минуту. Они используются для контроля скорости вращения в автомобилях, потому что работа двигателя на слишком высоких оборотах может значительно сократить срок службы двигателя.В некоторых случаях к приводному валу двигателя прикрепляют небольшой генератор, и измерение частоты вращения основывается на электрическом токе, генерируемом устройством. Этот прибор также может просто измерять скорость, с которой система зажигания посылает искры в двигатель.

Отдельный тахометр используется для каждого двигателя в многомоторном самолете с поршневым двигателем.

Использование в самолетах

Самолеты обычно имеют по одному тахометру для каждого двигателя, а в самолетах, использующих пропеллеры, также необходим по одному тахометру для каждого двигателя. Двигатели самолета обычно работают на более высоких оборотах, чем его пропеллеры.Используя отдельные инструменты для разных частей, пилот или экипаж самолета могут узнать, есть ли проблема с какой-либо конкретной частью.

Размещение гематахометра в вене или артерии может помочь медицинским работникам диагностировать закупорку артерий.

Лазерные инструменты

Традиционные тахометры требуют физического контакта между инструментами и объектами измерения.В приложениях, где это невозможно по техническим причинам или по соображениям безопасности, лазер может выполнять измерения на расстоянии. Лазерные устройства работают, направляя плотный луч света на вращающийся элемент. Вращающийся элемент будет иметь одно отражающее пятно, и прибор измеряет скорость, с которой световой луч отражается обратно. Они могут быть постоянными частями системы или переносными для периодических точечных измерений.

Применение в медицине

Тахометр может найти применение даже в медицине.Поместив небольшое устройство в виде турбины, называемое гематахометром, в артерию или вену, медицинский работник может использовать этот инструмент для оценки скорости кровотока по скорости вращения турбины. Это можно использовать для диагностики проблем с кровообращением, таких как закупорка артерий.

Гематахометр может оценить скорость кровотока в организме и диагностировать проблемы с кровообращением, такие как закупорка артерий.

Статья о тахометре по The Free Dictionary

прибор для измерения скорости вращения валов машин и механизмов. Наиболее распространены центробежные, механические, вихретоковые и электрические тахометры; пневматические и скоростные или гидравлические тахометры используются реже.

В механическом центробежном тахометре (Рисунок 1) скользящий

Рисунок 1. Механический центробежный тахометр: (1) грузы, (2) рычаги, (3) скользящая муфта, (4) вал, (5) пружина Муфта

установлена ​​на валу.Муфта имеет шарнирные рычаги, несущие грузы, которые расходятся при вращении вала, перемещая скользящую муфту вдоль вала против уравновешивающей пружины. Положение муфты на валу зависит от скорости вращения и передается рычажным механизмом на указатель индикатора; шкала индикатора откалибрована в оборотах в минуту. Вал тахометра может приводиться в движение напрямую посредством управляемого механизма или косвенно посредством гибкого вала.

Вихретоковый тахометр (рис. 2) использует взаимодействие магнитных полей, создаваемых постоянным магнитом и ротором, скорость вращения которого пропорциональна генерируемым вихревым токам.Токи стремятся отклонить диск, установленный на валу и удерживаемый пружиной, на определенный угол. Прогиб диска, который жестко связан со стрелкой, отображается на циферблате.

Рисунок 2. Вихретоковый тахометр : (1) постоянный магнит, (2) ротор, (3) вал со стрелкой, (4) пружина

Электрические тахометры могут быть генераторными или импульсными. В генераторах тахометров электродвижущая сила генератора постоянного или переменного тока пропорциональна угловой скорости, по которой можно определить скорость вала; показания передаются на удаленный измерительный прибор.Работа импульсных тахометров основана на преобразовании импульсов, генерируемых в первичной цепи системы зажигания при размыкании контактов прерывателя, в ток, который подается на индикатор с постоянным магнитом. Частота импульсов в первичном контуре пропорциональна скорости вращения вала двигателя.
