Содержание

Распиновка USB разъемов для зарядки телефонов

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? Изучайте варианты распиновки USB и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

  • SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
  • CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
  • DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
  • ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — смотреть.

Распиновка микро usb разъема для зарядки своими руками

Проблемы при зарядке различных устройств через USB часто возникают, когда используются нештатные зарядники. При этом зарядка происходит довольно медленно и не полностью либо вовсе отсутствует.

Следует сказать и о том, что зарядка через USB возможна не со всеми мобильными устройствами. Этот порт у них имеется только для передачи данных, а для зарядки применяется отдельный круглое гнездо.

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Бывает, что в вашем распоряжении имеется зарядник, но он не заряжает ваш гаджет (об этом может сообщить надпись на дисплее или будет отсутствовать индикация заряда). Такое ЗУ не поддерживается вашим девайсом, и возможно это из-за того, что ряд гаджетов до начала процесса зарядки сканирует присутствие определенного напряжения на пинах 2 и 3. Для других девайсов может быть важным присутствие перемычки между этими пинами, а также их потенциал.

Таким образом, если устройство не поддерживает предлагаемый тип зарядника, то процесс зарядки не начнется никогда.

Чтобы девайс начал заряжаться от предоставленного ему зарядника, необходимо обеспечить на 2 и 3 пине USB, необходимые напряжения. Для разных устройств эти напряжения тоже могут отличаться.

Для многих устройств требуется, чтобы пины 2 и 3 имели перемычку или элемент сопротивления, номинал которого не больше 200 Ом. Такие изменения можно сделать в гнезде USB_AF, которое находится в вашем ЗУ. Тогда зарядку станет возможно производить стандартным Data-кабелем.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

USB-AF_Char_Nokia

В случае если у зарядника отсутствует гнездо USB_AF, а шнур выходит прямо из корпуса ЗУ, то можно припаять к кабелю штекеры mini-USB или micro-USB. Соединения необходимо произвести, как показано на следующей картинке:

USB-BMmicro_Char_Nokia

Различная продукция фирмы Apple имеет такой вариант соединения:

USB-AF_Char_iPhone

При отсутствии элемента сопротивления номиналом 200 кОм на пинах 4 и 5 устройства фирмы Motorola не могут осуществить полный заряд.

USB-AF_Char_Motorola

Для зарядки Samsung Galaxy необходимо наличие перемычки на пинах 2 и 3, а также элемента сопротивления на 200 кОм на контактах 4 и 5.

USB-AF_Char_SamsungGalaxy

Полный заряд Samsung Galaxy Tab в щадящем режиме рекомендуется производить при использовании двух резисторов номиналом 33 кОм и 10 кОм, как изображено на картинке ниже:

USB-AF_Char_SamsungGalaxyTab

Такое устройство, как E-ten может заряжаться любым ЗУ, но лишь при условии, что пины 4 и 5 будут соединены перемычкой.

USB-BMmini_Char_E-ten

Такая схема реализована в кабеле USB-OTG. Но в этом случае необходимо использовать дополнительный переходник USB папа-папа.

miniUSB-OTG+USB-A-male-USB-A-male

Универсальное ЗУ Ginzzu GR-4415U и другие аналогичные устройства имеют гнезда с различным соединением резисторов для зарядки девайсов iPhone/Apple и Samsung/HTC. Распиновка этих портов выглядит так:

Универсальное ЗУ Ginzzu GR-4415U

Чтобы зарядить навигатор Garmin, необходим тот же кабель с перемычкой на контактах 4 и 5. Но в этом случае устройство не может заряжаться во время работы. Для того чтобы навигатор мог подзаряжаться, необходимо заменить перемычку на резистор номиналом 18 кОм.

навигатор Garmin

Для зарядки планшетов обычно необходимо 1-1,5 А, но как было упомянуто ранее, USB-порты не смогут нормально заряжать их, поскольку USB 3.0 выдаст максимум 900 мА.

В некоторых моделях планшетов для зарядки имеется круглое коаксиальное гнездо. Плюсовой пин гнезда mini-USB/micro-USB в таком случае не имеет соединения с контроллером заряда аккумулятора. По утверждениям некоторых пользователей таких планшетов, если соединить плюс от гнезда USB с плюсом коаксиального гнезда перемычкой, то зарядка может осуществляться через USB.

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

USB-AM__DC-plug

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

схемы перемычек

В итоге, чтобы осуществлять зарядку различных гаджетов от неродных ЗУ необходимо убедиться в том, что зарядка выдает напряжение 5 В и ток не меньше 500 мА, и внести изменения в гнезде или штекере USB согласно требованиям вашего устройства.

АВТОР: Алексей Алексеевич.




распайка и схема по цветам для 2.0, 3.0, микро и мини USB

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями -- USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

Схема распиновки USB кабеля по цветам

Схема распиновки USB кабеля по цветам

USB 1.1 -- это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы -- High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме -- 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом -- металлические детали, полости обозначаются белым цветом.

Схема распиновки USB кабеля по цветам

Схема распиновки USB кабеля по цветам

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B -- пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ -- тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах -- 5 контактов. Цвета проводов в USB-кабеле 2.0:

  • +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
  • D- (белый) Data-;
  • D+ (зеленый) Data+;
  • GND (черный), напряжение 0 В, используется для заземления.

Схема распиновки USB кабеля по цветам

Схема распиновки USB кабеля по цветам

Для формата мини: mini-USB и micro-USB:

  1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
  2. Белый (-), D-.
  3. Зеленый (+), D+.
  4. ID -- для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
  5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

  • A -- штекер;
  • B -- гнездо;
  • 1, 2, 3, 4 -- контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
  • 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
  • 7 -- заземление GND;
  • 8, 9 -- контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Схема распиновки USB кабеля по цветам

Схема распиновки USB кабеля по цветам

Распиновка Micro-USB-разъема

Кабель Micro-USB имеет соединители с 5 контактными площадками. К ним подводится отдельный монтажный провод в изоляции нужного цвета. Чтобы штекер точно и плотно садился в гнездо, верхняя экранирующая часть имеет специальную фаску. Контакты микро-USB пронумерованы цифрами от 1 до 5 и читаются справа налево.

Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:

Номер проводаНазначениеЦвет
1VCC питание 5Vкрасный
2данныебелый
3данныезеленый
4функция ID, для типа A замыкается на заземление
5заземлениечерный

Экранирующий провод не припаивается ни к одному контакту.

Схема распиновки USB кабеля по цветам

Схема распиновки USB кабеля по цветам

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

  • экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
  • неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Схема распиновки USB кабеля по цветам

Схема распиновки USB кабеля по цветам

Длина кабеля зависит от мощности:

  • 28 -- 0,81 м;
  • 26 -- 1,31 м;
  • 24 -- 2,08 м;
  • 22 -- 3,33 м;
  • 20 -- 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Аварийная USB-зарядка своими руками

Это устройство незаменимо на природе, либо в длительной поездке, когда нужно срочно зарядить телефон/фотоаппарат. Не занимает много места, но в нужный момент может очень выручить. Кроме того, устройство само заряжаться от USB, что очень удобно.


Для его изготовления понадобятся:
-Li-Ion аккумулятор
-контроллер заряда Li-Ion аккумулятора
-повышающий преобразователь 3-5V
-ну и конечно провода, переключатель и молекулярный клей

Итак, первым делом подбирается аккумулятор. Найти его можно в ненужном/сломанном мобильном телефоне, mp3-плеере, фотоаппарате и т.д. Напряжение этого аккумулятора должно быть 3,7 вольта, а емкость чем больше, тем лучше. Понятное дело, что аккумулятор должен быть рабочий, поскольку именно он часто бывает причиной выхода из строя долго используемого мобильного телефона. В данной конструкции применяется аккумулятор емкостью 760мАч. Иными словами, обычный аккумулятор, валяющийся без дела.


Для того, чтобы удостовериться в его работоспособности, понадобится контроллер заряда Li-Ion аккумулятора. В данной конструкции был использован самый дешевый вариант Tp4056. Выглядит он следующим образом:

Найти его можно в любом радиомагазине, а стоимость его $0,5. Он будет заряжать аккумулятор от USB током, который будет установлен подбором резистора, отмеченного на картинке.

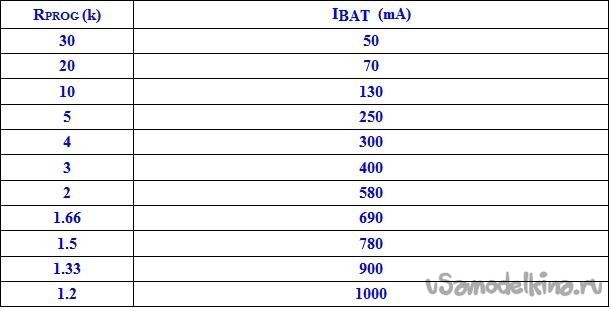

От производителя этот блочек приходит с резистором в 1,2кОм, что соответствует максимальному току заряда для этого блока – 1ампер. Вот таблица, по которой можно выбрать номинал токозадающего резистора:
Аварийная USB-зарядка своими руками
В данной конструкции применен токозадающий резистор номиналом 2,2кОм, что соответствует максимальному току заряда 500-550мА. Ток максимального заряда выбирается таким, чтобы он не превышал значения емкости аккумулятора, поскольку значительное превышение тока заряда обязательно приведет к выходу аккумулятора из строя.

На блочке есть два светодиода, один красный, сигнализирующий процесс зарядки аккумулятора, второй синий, сигнализирующий окончание зарядки. После залития всей конструкции прозрачным термоклеем, они красиво подсвечивают все устройство.

После того, как аккумулятор был заряжен и проверен под нагрузкой, тем самым показав свою работоспособность, подпаивается повышающий преобразователь 3-5 вольт. Он может быть промышленного производства, например вот такой:

Аварийная USB-зарядка своими руками
Называют его «3-5V to 5V 1A Adjustable Step-up Power Supply Module with USB Output», либо его можно изготовить самостоятельно на базе широко распространенной микросхемы mc34063. А поскольку самодельный уже был, то он и был применен. Информации по его расчету и изготовлению в Интернете предостаточно, так что подробно останавливаться на изготовлении преобразователя не имеет смысла. Вот его схема:
Аварийная USB-зарядка своими руками
Частота преобразования 100 кГц, устанавливается емкостью конденсатора C5. Индуктивность намотана на маленьком ферритовом сердечнике от какого-то старого радиоприемника проводом с сечением диаметром 0,5мм. Это достаточно толстый провод, но он позволяет значительно повысить КПД устройства. R1 ограничивает входной ток преобразователя (защищает аккумулятор от КЗ), делитель R3,R4 устанавливает напряжение на выходе ровно 5 вольт, конденсаторы C3 и C4 сглаживают колебания напряжения. Диод VD1 - диод Шоттки с малым падением напряжения, его применение также повышает КПД преобразователя.
Аварийная USB-зарядка своими руками
Перед повышающим блоком устанавливается выключатель, чтобы аккумулятор не разряжался во время простоя.
Вот общая схема устройства:
Аварийная USB-зарядка своими руками
Теперь конструкция спаяна и готова к заливке термоклеем. Не лишним будет еще раз все проверить.
Аварийная USB-зарядка своими руками
Напоследок вся конструкция заливается термоклеем для механической прочности и хоть какой-то гидроизоляции.
Все, устройство готово. Теперь оно еще раз подключается к USB для зарядки (загорается красный светодиод):
Аварийная USB-зарядка своими руками
Через некоторое время аккумулятор зарядился и загорается синий светодиод
Аварийная USB-зарядка своими руками
Это значит что теперь девайс готов питать и заряжать любой USB-потребитель. Аварийная USB-зарядка своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Распиновка штекера USB (обычный, mini, micro).

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.


Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

usb vidi

Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

usb2.0

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

raspinovka po cvetam

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

usb mini

Читайте также Распиновка штекера 3.5 мм (наушники).

Видео.



Неисправноти

Распиновка микро usb разъема для зарядки

Распиновка микро usb разъема для зарядки-1Распиновка микро usb разъема для зарядки-1

Распиновка микро usb разъема для зарядки

Распиновка микро usb разъема для зарядки — коннектор шины USB появился примерно в начале 1990 годах, а его основное предназначение было использование в бытовой радиоаппаратуре. На сегодняшний день микро usb соединитель стал необычайно популярным не только в бытовых устройствах, но и в профессиональных устройствах мультимедиа. Однако, его «бытовые» истоки, четко вырисовываются в том, что данные соединители разъемного формата устанавливаются практически на любой аудио-видео аппаратуре без исключения.

Первые соединительные разъемы отличались от современных своими большими размерами, хотя его гнездо нормально устанавливалось в малогабаритные переносные устройства. Со временем размеры USB-разъемов приобрели компактные формы в различных вариантах, таких как MINI-USB, MICRO-USB и просто USB. Такие типы соединительных приборов давали возможность осуществлять его основное функциональное назначение. При этом существенно разнились габаритами и в удобстве использования от раннее созданного аналога.

Устройство и распиновка микро usb разъема для зарядки

Соединительный прибор микро usb состоит и пяти контактных площадок, к каждой площадке подведен монтажный провод в изоляции. Для точной ориентации коннектора при подключении в ответную часть разъема, на верхней его экранирующей части сделана специальная фаска на грани. Контактные площадки разъема пронумерованы цифрами от единицы до пяти, которые читаются справа налево. Для наглядности это показано на снимке ниже. Схема выполнения распайки микро usb разъема, а также предназначение изолированных друг от друга его контактов показаны в таблице:

Распиновка микро usb разъема для зарядки-2Распиновка микро usb разъема для зарядки-2

Распиновка микро USB по цвету проводов

Номер провода Назначение Цвет
1 VCC питание 5V Красный
2 Данные Белый
3 Данные Зеленый
4 Функция ID (в разъеме типа А замкнут на землю)
5 Земля Черный

Экранирующая оболочка, служит так же в качестве провода, но на отдельную контактную площадку не припаяна.

Распиновка микро usb разъема для зарядки-3Распиновка микро usb разъема для зарядки-3
Распайка микро usb разъема для зарядного устройства

Выполнение ремонта и изготовление соединителя

Распиновка микро usb разъема для зарядки-4Распиновка микро usb разъема для зарядки-4

Современные соединительные устройства типа микро usb коннектора, обладают достаточно хорошими эксплуатационными качествами и сравнительно небольшой ценой. Поэтому, учитывая наличие в торговле огромного количества различных соединительных проводов такого типа — ремонт такого вспомогательного оборудования проводится крайне редко. Но все же, если вам придется заменять бракованное гнездо коннектора, то распиновка микро usb разъема не доставит больших хлопот. Конструктивно грамотно выполненные micro USB-разъемы, даже не взирая на свои миниатюрные габариты они не позволят вам сделать грубых ошибок в монтаже.

Зарядка от USB. Не всё так просто... / Блог им. mvb / Сообщество EasyElectronics.ru

В связи с обновлением мобильного парка столкнулся с забавной проблемой: «Не все йогурты зарядки одинаково полезны»…

Со стародавних времён использую резервную батарею «Вампирчик-Литий». Очень эту батарею любил мой старичок HTC Hero. С огромным удовольствием он кушал от неё 800 mA. Всё было хорошо, но пришло время обновления мобильной электроники. Свеженький Samsung Galaxy Nexus испробовав эту батарею заявил: «USB charger. Больше 450 mA жрать не буду!». То есть, при ёмкости батареи почти 1800 mA/h за ночь может и зарядит. Тут и начались мои поиски «полезных йогуртов»…

Всё дело оказалось в волшебных пузырьках схеме выхода USB зарядника. Не думаю что это сильно новая и актуальная тема для общественности. Посему, оставлю этот пост в личном блоге. Ежели кто забредёт сюда со скуки — комментарии, ссылки, мнения сильно приветствуются.

У «Вампирчик-Литий» оказалась следующая схема выхода USB:


(Внимание! D+ и D- мог и перепутать. Не перепроверял.)

Где то в памяти всплыло что для обьяснения устройству что его заряжают от AC charger нужно на лнии D+ и D- подать определённые потенциалы… Это и должна обеспечивать такая схема…
Хрен вам… Клал Samsung на эту схему!
В результате победила следующая схема выхода:

Да. Просто, тупо, «закоротить» выводы D+ и D-. Galaxy Nexus сказал: «AC charger. 950 mA».

Решение обкатал на автомобильном заряднике. До модификации он считался USB chrger, после как AC charger.
Вот картинки процесса доработки зарядника:


Сам зарядник. Уже доработанный. Как не странно, от оригинального по внешнему виду не отличается 🙂


Вид со стороны монтажа. Между выводами D+ и D- мною прямо на пады приляпан резистор 220 Ом.


Вид со стороны деталей.

Очень хочу увидеть плодотворную «священную войну» в коментариях 🙂

P.S. Уже в разобранном виде лежит следующий, более компактный, автозарядник. У него подобие первой схемы уже собрано на заводе. Я в раздумьях… снести эти делители нафиг и «закоротить» D+ и D- или есть более «академически» правильное решение…

Author:

Отправить ответ

avatar
  Подписаться
Уведомление о
