Отопитель Приоры, лада приора кондиционер

просмотров 20 092 Google+

Отопитель Приоры входит в систему климатконтроля, в состав которой так же входит система вентиляции. В зависимости от комплектации также может устанавливаться система кондиционирования. Управление всеми системами осуществляется автоматически контроллером управления, водителю достаточно лишь выставить желаемые параметры на панели управления климатической установкой.
Система вентиляции принудительная, состоит из системы воздуховодов и электровентилятора турбинного типа. Забор воздуха производится через заборник у лобового стекла. Очистка воздуха производится за счёт фильтрующего элемента установленного в воздуховоде перед вентилятором. При закрытых окнах вытяжка воздуха осуществляется через рефлекторы находящиеся в задней части кузова под бампером.

Отопитель Приоры работает за счёт нагрева охлаждающей жидкости двигателя как и на всех автомобилях. Для этого в воздуховоде системы вентиляции устанавливается радиатор отопителя. Перенаправление воздушного потока через радиатор (режим отопления) или в обход его (режим вентиляции, кондиционирования), осуществляется за счёт заслонки с приводом от моторедуктора. Управление моторедуктором отопитель Приоры осуществляет контроллер климатической установки.

В зависимости от комплектации на автомобилях могут устанавливаться система кондиционирования воздуха, которая состоит из компрессора, испарителя, конденсатора, ресивера и вентилятора. Испаритель устанавливается в воздуховод системы вентиляции между вентилятором и радиатором отопителя. Насос кондиционера на Приоре устанавливается под генератором. Вращение шкива электромагнитной муфты осуществляется ремнём привода генератора от коленвала двигателя. Компрессор создаёт в системе давление необходимое для циркуляции хладента. При включении кондиционера замыкается реле включения компрессора, которое подаёт питание на электромагнитную муфту насоса, которая включается и начинает вращаться крыльчатка турбокомпрессора кондиционера. При создании достаточного давления по системе начинает циркулировать хладент, который при прохождении через испаритель переходит в газообразное состояние, при этом охлаждая воздух, проходящий с наружи испарителя. Далее хладент попадает в конденсатор, где охлаждается за счёт вентилятора кондиционера и переходит обратно в жидкое состояние. Ресивер, установленный на конденсаторе необходим для сбора жидкого хладента и отделения от него воды и возможных механических примесей.

Ниже приведена электрическая схема соединения элементов отопитель Приоры и кондиционера на Приоре.

admin 10/10/2013«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

замена, ремонт, причины выхода из строя

Комфортная температура в салоне Лада Приора при низких температурах поддерживается с помощью печки. При её поломке появляются шумы в работе отопителя, утрачивается возможность регулировки температуры, направления и интенсивности воздушного потока. В большинстве случаев источники проблем – моторчик или заслонка печки Лада Приора, которые выходят из строя.

замена заслонки печки на Лада Приора

Устройство отопителя на Приоре

Система отопления на Лада Приора жидкостного типа конструктивно связывается с системой охлаждения двигателя, в её состав входит:

  • радиатор или теплообменник системы отопления;
  • вентилятор, подающий воздух в салон;
  • заслонка, регулирующая температуру воздуха;
  • редуктор заслонки печки;
  • заслонка распределителя потоков по дефлекторам;
  • дефлекторы.

Устройство отопителя на Приоре
Вышедшая из строя заслонка отопителя на Приоре не закрывается полностью, поэтому теплый поток смешивается с холодным воздухом, не прогреваясь до нужной температуры и в салоне всегда прохладно и некомфортно. Чтобы устранить проблему, требуется снять, заменить или отремонтировать моторедуктор заслонки печки.

Замена моторедуктора

моторедуктор заслонки

Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.

Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.

Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.

Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.

Видео:Замена моторедуктора печки Лада Приора (Lada Priora)

Ремонт моторедуктора

В большинстве случаев посторонние звуки, который издает привод заслонки отопителя на Приоре, связан с растрескиванием пластмассовой шестерни. При срезании ее зубцов механизм перестает работать нормально. Заменить ее достаточно сложно, но возможно. После демонтажа редуктора освободите спрессованную пластмассовую крышку и отогните ее, затем аккуратно снимите.

Внимательно осмотрев механизм, определите, какие шестерни вышли из строя, и установите новые. Определите состояние коллектора, подшипников и щеток механизма. Подшипники смажьте силиконовой смазкой, которая не вредит другим элементам конструкции. Если после сборки система функционирует нормально, замена моторедуктора печки не потребуется.

Регулировка заслонки печки

Регулировка заслонок печки ВАЗ Приора

Иногда причиной того, что салон автомобиля остается холодным, становится то, что не открывается заслонка отопителя, несмотря на то, что моторедуктор пытается повернуть ее в нужное положение. В большинстве случаев виноват регулятор заслонки, который отвечает за ее установку в нужное положение.

Такое возможно на заслонках печки как с кондиционером, так и без кондиционера из-за забитого салонного фильтр, который нужно менять своевременно. Пыль и листья мешают механизму заслонки открываться нормально.

Другая причина того, что тонкую пластмассу заслонки при высоких температурах в магистрали отопления попросту коробит, и она перестает доходить до нужного положения. В результате переключение печки в разные режимы не происходит или потоки распределяются неравномерно. Чаще всего регулятор заслонки остается в положении «в лицо», а вот обдув стекла не происходит.

Если не переключается заслонка, можно снять панель между креслами водителя и пассажира, она находится непосредственно за центральными решетками отопителя. Иногда просто требуется поменять уплотнитель, к которому она прижимается, или убрать мусор, набившийся в нее. После этого нужно проверить заслонку отопителя в работе и можно собирать панель.

При проблемах с механизмом переключения заслонки требуется снять пластик на торпедо возле правой ноги водителя. При деформации пластмассовой заслонки ее можно заменить, но делать это лучше по гарантии. В этом случае ремонт заслонки печки на Приоре ограничивается обработкой механизма аэрозольной смазкой ВД. Сделать это можно вслепую, не снимая остальные части торпедо, нащупав механизм переключения рукой.

После этого производится регулировка заслонки, просто переключая ее в различные положения и контролируя движение рукой под пластиком. В подавляющем большинстве случаев этого достаточно, чтобы печка вновь заработала нормально. После этого пластик торпедо установите на место и закрепите саморезами.

Видео:Печка Приоры. Диагностика неисправности отопителя

Заключение

Система отопления на Лада Приора имеет сложную конструкцию. Чтобы добраться до многих узлов, требуется снимать дополнительные детали автомобиля. Для этого могут потребоваться специальные знания и инструмент.

Но при правильном подходе ничего сложного в ремонте печки нет. Если не переключается поток воздуха по дефлекторам, в большинстве случаев достаточно просто смазать механизм переключения. Когда невозможно изменить температуру воздуха регуляторами из салона, приходится разобрать часть подкапотного пространства, заменить или отремонтировать моторедуктор. Самое неприятное – если вышел из строя радиатор отопителя, он подлежит немедленной замене, иначе через него может уйти тосол из системы охлаждения двигателя, а это приведет к его серьезной поломке.

Мастерская Всполье - Как устроен отопитель на Лада Приора

С неработающей печкой сильно не покатаешься в холодное время года, поэтому её ремонт не получится отложить в долгий ящик. Если нет желания обращаться к специалистам, а хочется сделать всё самостоятельно, то изначально потребуется изучить устройство печки Приора без кондиционера или с кондиционером, в зависимости от модели автомобиля. Также внимания требует электросхема отопителя Приора.

Как устроена печка на Ладе Приора

На Ладе Приора имеется две системы, которые отвечают за создание и поддержание комфортных условий внутри салона. Это система отопления и система вентиляции, в состав которых входят следующие элементы:

  • отопитель;
  • вентилятор, который синхронизирован с печкой;
  • температурный салонный датчик;
  • воздухораспределительный корпус;
  • дефлекторы.

Нагретый воздух поступает из отопителя в воздухораспределительный корпус, после чего направляется в соответствующие воздуховоды. Таким образом тепло распределяется по всему салону:

  • к решёткам обдува на лобовом стекле и боковых окнах;
  • к дефлекторам по центру и сбоку на приборной панели;
  • на обогрев ног.

Схема печки Приора

Что входит в систему отопления

Отопитель располагается в моторном отсеке в области правой облицовки ветрового окна. Крепится он к щитку передка. Вход в отопительную систему занят фильтром, который отвечает за очистку воздуха, используемого для отопления и вентиляции.

Конструкция печки Приора состоит из ряда элементов:

  • крышка от фильтра;
  • фильтр, который используется для отопления и вентиляции;
  • корпус с отопителя;
  • микромоторедуктор;
  • радиатор;
  • дополнительный резистор на вентиляторе;
  • вентилятор.

Принцип работы

Кроме этого, устройство отопителя Приора включает в себя важные узлы, без которых нормальная работа печки была бы невозможной. К ним относятся следующие механизмы:

  1. Функционирование блока управления основано на повороте ручек, каждая из которых отвечает за тот или иной параметр системы.
  2. Температурный салонный датчик позволяет поддерживать необходимую температуру на постоянном уровне. Этот механизм располагается в накладке потолочной обивки потолка.
  3. Дополнительный резистор располагается в корпусе вентилятора вместе с вентилятором, радиатором, фильтром и заслонкой.
  4. Радиатор соединяется посредством шлангов с системой, которая охлаждает двигатель. В процессе работы автомобиля от двигателя к радиатору всё время циркулирует охлаждающая жидкость. Управление отопителем осуществляется за счёт заслонки, которая меняет направление наружного воздуха, направляя его на радиатор или мимо него. Заслонка может располагаться в промежуточном положении, которое предусматривает разделение потока внешнего воздуха: одна часть направляется на радиатор, а другая — проходит мимо него.
  5. Микромоторедуктор отвечает за управление движением заслонки. Находится он с левой стороны корпуса. На микромоторедукторе имеется выходной вал, который связывается с осью на заслонке.

Именно таким является устройство печки Приора (2010). Но нами были рассмотрены ещё не все рабочие моменты.

Распределение потоков воздуха

Как уже говорилось ранее, нагретый воздух распределяется по всему салону, а не дует в одну точку. Такое отопление оказывается более эффективным. Такие особенности обогрева предусматривает конструкция отопителя Приоры. За выполнение этих функций отвечают следующие элементы:

  • воздуховоды с бокового дефлектора и обдува стёкол;
  • воздухораспределительный корпус;
  • заслонка;
  • моторедуктор заслонок;
  • воздуховод для обдува ног.

Воздухораспределительный корпус и воздуховоды крепятся за панелью приборов. Внутри корпуса воздухораспределителя располагаются заслонки, которые отвечают за изменение направления потоков воздуха. Повороты заслонок — это заслуга моторедуктора, который располагается на воздухораспределительном корпусе.

В момент движения автомобиля в салон поступает воздух под скоростным напором. Для этого используются отверстия, которые располагаются в облицовке ветрового окна справа. Чтобы поток воздуха был более мощным и не зависел от скорости движения авто, предусмотрен вентилятор отопителя. Электронный двигатель вентилятора может работать на четырёх скоростях.

Вентиляция салона

Салон автомобиля не должен быть герметичным, вентиляция — это важный момент в поддержании комфортного климата. Воздух выходит за счёт клапанов, которые располагаются на панели багажника, их можно найти за бампером. Напротив клапанов, в обивке багажника находятся отверстия, через которые выходит воздух. О таких моментах стоит знать каждому владельцу Приоры, чтобы во время загрузки багажника эти отверстия оставались открытыми. Также может пригодиться схема отопителя Приора без кондиционера, которая прилагается ниже.

Лада Приора с кондиционером

Электросхема печки Приора с кондиционером несколько отличается от рассмотренного выше варианта, ведь в этом случае добавляется ещё один сложный механизм. На Приорах устанавливаются два вида кондиционеров:

  • HALLA» выпускается в Корее;
  • «Panasonic» делают на Тайвани.

Чтобы сразу определить фирму кондиционера, который установлен в вашем автомобиле, необходимо обратить внимание на кнопку в центре блока управления. В кондиционерах «Panasonic» имеется кнопка включения, а в «Halla» такого функционала не имеется.

Схема отопителя Приора с кондиционером отличается в зависимости от того, какой фирмы оборудование установлено. Мы выделили основные и наиболее весомые отличия:

  1. Компрессор в Panasonic используется лопастной, роторный на 120 куб. см, а в Halla он аксиальный, на пять поршней, с наклонной шайбой и объёмом 160 куб. см.
  2. В Panasonic используется конденсатор с ресивером и вентилятором закрепляется на кузове, а в корейском аналоге конденсатор с ресивером и двумя спаренными электровентиляторами крепятся к радиатору. Объём заправки в кондиционере Halla больше на 100 г.
  3. Распределитель воздуха в Панасонике используется штатный оригинальный, располагается в салоне, а в аналоге — с моторедуктором.

Принцип устройства

Дальше разберём схему кондиционера «Panasonic», которая состоит из таких составляющих:

  1. Компрессор установлен однозаходный роторный с тремя лопастями. Этот элемент нагнетает необходимое давление и поддерживает циркуляцию хладагента. Компрессор находится под генератором.
  2. Конденсатор — это теплообменник, который обеспечивает охлаждение для газообразного хладагента, превращая его в жидкое состояние. Этот механизм располагается на рамке радиатора.
  3. Испаритель также является теплообменником, его назначение заключается в охлаждении и осушении воздуха перед тем, как он попадёт в салон. Находится этот прибор в корпусе отопителя.
  4. Ресивер имеет форму металлического цилиндра, который соединяется с конденсатором. Этот механизм обеспечивает аккумулирование жидкого хладагента, отделение влаги и мусора. Внутри ресивера имеется фильтр-осушитель.
  5. Трубопроводы.

Вот такой элемент добавляется в устройство печки Приора с кондиционером. Теперь, когда вам известно устройство печки в Ладе Приора, устранить поломки будет намного легче.

Устройство системы охлаждения двигателя Приоры

Устройство системы охлаждения двигателя Приоры Устройство системы охлаждения двигателя ПриорыСистема охлаждения двигателя (СОД) является одной из главных систем автомобиля. Плохо работает печка на ЛАДА Приора или двигатель перегревается ? Тогда начинать осмотр следует именной с этой системы. В этой статье Вы найдете всю информацию по работе системы охлаждения Lada Priora.

Особенности конструкции системы охлаждения двигателя LADA Priora

Система охлаждения двигателя ЛАДА Приора жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Конструкция системы охлаждения ЛАДА Приора

Конструкция системы охлаждения ЛАДА Приора Конструкция системы охлаждения ЛАДА Приора

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка выполнены два патрубка для подсоединения пароотводящих шлангов радиатора системы охлаждения и радиатора отопителя, в нижней части — патрубок для подсоединения наливного шланга системы охлаждения Расширительный бачок Расширительный бачок
Насос охлаждающей жидкости — обеспечивает циркуляцию охлаждающей жидкости. Он лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механиз ма. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива. В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе уплотнения насоса из строя. Насос следует заменять в сборе. Насос охлаждающей жидкости Насос охлаждающей жидкости

Замечание

Заклинивание шкива насоса при выходе из строя его подшипникового узла или из-за замерзания сильно разбавленной охлаждающей жидкости приведет к обрыву зубчатого ремня привода ГРМ и, как следствие, к дорогостоящему ремонту двигателя.

Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под катколлектором. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — в корпус термостата.

 Система охлаждения состоит из двух так называемых кругов циркуляции:

  1. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя.
  2. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат.

Термостат. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. Температуру открытия и закрытия термостата Вы найдете ниже.

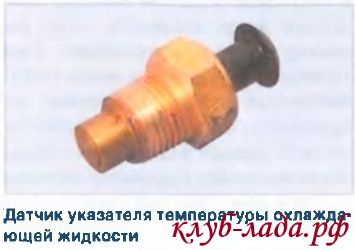

термостат приора термостат приораклапан термостата приора клапан термостата приорадатчик температуры в термостате приоры датчик температуры в термостате приорыдатчик температуры охлаждающей жидкости приоры датчик температуры охлаждающей жидкости приоры

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Основания трубок соединены с бачками через резиновые прокладки. Жидкость подается через верхний патрубок, а отводится через нижний. Над впускным патрубком расположен тонкий патрубок пароотводящего шланга. В нижней части правого бачка находится сливная пробка. К радиатору крепится пластмассовый кожух с электрическим вентилятором.  радиатор приоры радиатор приоры

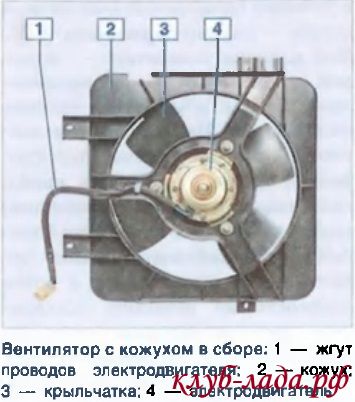

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера системы управления двигателем. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик указателя температуры в комбинации приборов.  Вентилятор радиатора приоры Вентилятор радиатора приоры

Схема системы охлаждения двигателя LADA Priora

Схема системы охлаждения двигателя LADA Priora Схема системы охлаждения двигателя LADA Priora Система охлаждения двигателя: 1 — радиатор отопителя; 2 — шланг отвода охлаждающей жидкости от радиатора отопителя; 3 — шланг подвода охлаждающей жидкости к радиатору отопителя; 4 — шланг насоса охлаждающей жидкости; 5 — шланг расширительного бачка; 6 — пароотводящий шланг радиатора отопителя*; 7 — крышка расширительного бачка; 8 — расширительный бачок; 9— термостат; 10 — шланг отвода охлаждающей жидкости из радиатора двигателя; 11 — шланг подвода жидкости к дроссельному узлу; 12 — пароотводящий шланг радиатора двигателя; 13 — шланг подвода жидкости к радиатору двигателя; 14 — радиатор двигателя; 15 — пробка сливного отверстия радиатора*; 16 — электровентилятор радиатора двигателя; 17 — насос охлаждающей жидкости; 18 — подводящая труба насоса охлаждающей жидкости; 19 — шланг отвода охлаждающей жидкости из дроссельного узла.
* Отсутствует на автомобиле с кондиционером.


Основные данные для контроля, регулировки и обслуживания системы охлаждения

Температура начала открытия основного клапана термостата,°С83-87
Температура полного открытия основного клапана термостата,°С102
Давление открытия выпускного клапана пробки расширительного бачка, кПа (бар)110-150 (1,1-1,5)
Давление открытия впускного клапана пробки расширительного бачка, кПа (бар)3-13 (0,1)
Температура охлаждающей жидкости в прогретом двигателе при температуре окружающего воздуха 20—30 °С и движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч, не более, °С95
Объем жидкости в системе охлаждения двигателя, л7,84
Охлаждающая жидкость (смешивание жидкостей разных марок не допускается)Лада-А40; ОЖ-К Тосол-ТС; ОЖ-40 Тосол-ТС; ОЖ-65 Тосол-ТС; Антифриз G-48; Cool Stream Standart; Cool Steam Premium
