Схема включения вентилятора охлаждения ВАЗ 2110

просмотров 70 498 Google+

Для поддержания температурного режима двигателя используется схема включения вентилятора охлаждения ВАЗ 2110. Управление включением и отключением электродвигателя вентилятора осуществляется автоматически.

Схема включения вентилятора охлаждения ВАЗ 2110 карбюраторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

При управлении вентилятором от датчика температура включения зависит от температуры настройки датчика, которая указывается на корпусе. Если при повышении температуры до температуры срабатывания датчика не происходит включение вентилятора, необходимо изначально проверить исправность датчика. Для проверки достаточно замкнуть контакты на датчике и если произойдёт включение необходимо сменить датчик.Если после замыкания выводов вентилятор не работает то в проверке нуждается схема включения вентилятора охлаждения и целостность предохранителя.

Схема включения вентилятора охлаждения ВАЗ 2110 ижекторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 с инжекторным двигателем работает за счёт электронного контроллера управления двигателем. Температура срабатывания в этом случае закладывается в программу контроллера и может быть от 100 до 105 гр. С. При неисправности датчика температуры в память контроллера заносится код ошибки Р0115, Р0116, Р0117, Р0118 и включается вентилятор при работающем двигателе.

Не включается вентилятор.

Но существуют неисправности, при которых контроллер не распознаёт неисправность и вентилятор может не включиться при достижении температуры выше 105 гр. С. В этом случае для проверки схемы и датчика необходимо снять разъём с датчика температуры при работающем двигателе. При исправной схеме и нарушении в работе датчика произойдёт включение вентилятора и его отключение при возврате разъёма на место.

В случае неисправности схемы необходимо проверить целостность предохранителя, исправность реле и проводов, согласно схемы. Для быстрой проверки необходимо перемкнуть вывод 30 и 87 реле включения вентилятора, находящееся в шахте отопителя со стороны пассажира. Если вентилятор сработает, не вынимая реле из колодки соедините, контрольной лампой, корпус и вывод 86 реле, реле должно сработать и вентилятор должен включиться. В этом случае неисправен контроллер или провод, соединяющий реле с выводом 46 контроллера.

Если не будет слышен характерный щелчок включения реле, а плюс от главного реле на вывод 85 реле поступает, так же при наличие щелчка и не включение вентилятора, смените реле. Когда при установке перемычки между выводами 30 и 87 не произойдёт включение вентилятора, проверьте целостность предохранителя и наличие питания на выводах вентилятора. При наличии питания на одном выводе и отсутствие на другом говорит о возможной неисправности электродвигателя вентилятора.

Схема включения вентилятора охлаждения инжекторного двигателя.

admin 09/06/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Схема включения вентилятора охлаждения ВАЗ 2110

Для того, чтобы поддержать температурный режим двигателей ВАЗ 2110 используют вентилятор для охлаждения, он как правило оснащен электроприводом. Управление опциями включения такого вентилятора и опциями отключения выполняется автоматически. На автомобилях с карбюраторными двигателями для этого применим датчик ТМ 108, на автомобилях, которые обладают инжекторным двигателем управление осуществляется с помощью контроллера.

Управление вентилятором от температурных датчиков включения во многом зависит от температуры настроек датчиков, которые указаны на корпусе. В ходе повышения температуры до момента срабатывания датчиков включение вентиляторов не происходит, что требует проверки осуществления исправности датчика. Для проверки следует просто замыкать контакты на датчиках, если это происходит, то то датчик следует заменить на новый. Если же после замыкания выводов не работает вентилятор, то стоит проверять целостность подводящих проводов по схемам.

Схема включения вентилятора охлаждения ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110Схема включения вентилятора охлаждения ВАЗ 2110 Схема включения вентилятора охлаждения ВАЗ 2110Схема включения вентилятора охлаждения ВАЗ 2110

[нажмите на схему для увеличения]

Включение вентиляторов охлаждения у ВАЗ 2110 с инжекторными двигателями может осуществлять электронный контроллер. Температура срабатывания заложена в программу контроллера и способна составлять в своем значении от 100 до 105 гр. Неисправность температурного датчика записывается автоматически в код ошибки вентилятора в тот момент, когда двигатель работает.

Есть и такие неисправности, которые приводят к невозможности распознавания контроллером неисправностей, вентилятор в таком случае включиться не может. Для осуществления проверки схем и датчиков стоит снимать разъемы с температурных датчиков в тот момент, когда двигатель находится на полном ходу. В том случае, если неисправность схем может быть проверена целостностью предохранителей стоит также проверять и исправность проводов и реле по точным схемам.

Многие десятководы ставят Электроусилитель руля для уменьшения усилия при маневрах и поворотах.

Для точной и быстрой проверки стоит перемыкать вывод на примерно 87 реле. Если после этого вентилятор сработает, то соедините реле не вынимая его из колодки с помощью контрольной лампы, реле сработает, а вентилятор сразу же включиться. В таком случае неисправный контроллер или же привод надо будет починить.

Если не будет слышан щелчок после включения, то стоит просто сменить реле. Во время установки перемычек между выводом 87 и 30 включение вентилятора не происходит. При наличии питания на таком выводе свидетельствует о том, что возможно есть какая — то неисправность вентиляторов двигателя.

Реле электровентилятора ваз 2110

Всем привет! Вот подходит лето и я заметил созданию тем что закипают, перегреваются и.т.п Мне не нравится, что в жаркую погоду при не быстрой езде температура охлаждающей жидкости двигателя по приборной панели поднимается в плотную к красной зоне, после чего запускается вентилятор системы охлаждения и стрелка падает вниз. И так туда — сюда. Вообще для ВАЗ 2110 такое скачкообразное поведение стрелки считается нормой.

Конечно, тут возможно врет приборная панель и по Бортовому Компьютеру показания совсем другие. Но все же эффект неприятный и всегда настораживает. Хочется как то сделать контроль температуры плавным, а не скачками. Что бы температура поддерживалась все время на одном уровне благодаря разной скорости вращения карлсона или за счет более раннего включения вентилятора.

И тут мне пришла мысль сделать как и многие принудительную кнопку включение вентилятора. Посмотрев в интернете как это делается, я приступил к работе.

И так, что нам нужно:
1. Медный провод сечением 1.5-2 мм. (У меня провод по длине примерно в пол метра)

2. Кнопку (Я взял кнопку циркуляции воздуха.)
3. 2 клеммы (папа, мама)
4. Изолента.

Приступаем:

Прежде всего отключаем клемму «-» от аккумулятора. Далее откручиваем крышка крепится на двух-трёх саморезах, снимаем крышку и видим там три реле.

Фото из инета)

Нам нужно реле вентилятора,

Реле:
1 – реле электровентилятора;
2 – реле электробензонасоса;
3 – главное реле (реле зажигания).


ВНИМАНИЕ! У меня идет порядок реле с завода. Порядок реле и предохранителей может быть произвольным, ориентируемся по цвету проводов.

Далее берем провод и подключаем контактам 30 и 87 на реле вентилятора, без разницы какой провод куда, номера контакта находится на самом реле. У меня верхний и нижний вход. И ведем провод к месту куда хотите подключить кнопку.

У меня получалось так:


кнопка включения вентилятора на ВАЗ 2110

Подключил акб, включил кнопку, работает как часы!

К дополнению снял видео.

Всем спасибо, это у меня временное потом подключу через дополнительное реле.

Всё просто и понятно, думаю у Вас не возникнет вопросов при подключение, главное не ленится и все у вас получится!

Многие обратили внимание на то, что температура, при которой вентилятор радиатора на ВАЗ включается, завышена, если сравнивать с рабочей температурой мотора. Производители стараются уменьшить количество вредных выбросов, поскольку при высокой температуре топливо лучше сгорает вместе с компонентами.

Но есть не только положительный эффект, но и отрицательный. Если двигатель немного перегревается, то для металла внутри начинаются губительный процессы, поэтому износостойкость снижается. Если не учитывать, что могут отказать электрические компоненты, которые влияют на включенный вентилятор, то времени, чтобы заметить перегрев будет меньше, чем при нормальной температуре.

Нам нужно добиться того, чтобы управлять работой двигателя равномерно. Осуществить это можно за счет того, что создается параллельная схема включения вентилятора. К одному контакту нужно подвести плюсовой провод, а минус контакт подсоединяют с включателем через параллельный провод.


Стоит упомянуть о дополнительных возможностях, которые позволяют контролировать нормальную температуру двигателя. В электрической схеме нет реле, поскольку для работы достаточно простого выключателя.

Этот способ – это не замена штатной схемы срабатывания вентилятора, а только альтернативный вариант работы агрегата на низких температурах. Водитель должен контролировать весь процесс.

Если на автомобиле мотор перегреется, но при этом реализована эта схема подключения, то лучше еще раз проверить систему охлаждения, обеспечивая ее работоспособность.


Как только выявлены признаки перегрева, то есть на красную зону зашла стрелка, которая указывает температуру, но еще нет клубок пара из моторного отсека, то на полную мощность включить отопитель салона.

Это поможет снизить температуру охлаждающей жидкости, которая находится в системе охлаждения. Дальше нужно включить аварийку, выжать педаль сцепления и катится на обочину. Машину сразу глушить нельзя, двигатель при нормальной частоте вращений холостого ход

Как подключить вентилятор охлаждения напрямую ваз 2110

Для поддержания температурного режима двигателя используется схема включения вентилятора охлаждения ВАЗ 2110. Управление включением и отключением электродвигателя вентилятора осуществляется автоматически.

Схема включения вентилятора охлаждения ВАЗ 2110 карбюраторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

При управлении вентилятором от датчика температура включения зависит от температуры настройки датчика, которая указывается на корпусе. Если при повышении температуры до температуры срабатывания датчика не происходит включение вентилятора, необходимо изначально проверить исправность датчика. Для проверки достаточно замкнуть контакты на датчике и если произойдёт включение необходимо сменить датчик.Если после замыкания выводов вентилятор не работает то в проверке нуждается схема включения вентилятора охлаждения и целостность предохранителя.

Схема включения вентилятора охлаждения ВАЗ 2110 ижекторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 с инжекторным двигателем работает за счёт электронного контроллера управления двигателем. Температура срабатывания в этом случае закладывается в программу контроллера и может быть от 100 до 105 гр. С. При неисправности датчика температуры в память контроллера заносится код ошибки Р0115, Р0116, Р0117, Р0118 и включается вентилятор при работающем двигателе.

Не включается вентилятор.

Но существуют неисправности, при которых контроллер не распознаёт неисправность и вентилятор может не включиться при достижении температуры выше 105 гр. С. В этом случае для проверки схемы и датчика необходимо снять разъём с датчика температуры при работающем двигателе. При исправной схеме и нарушении в работе датчика произойдёт включение вентилятора и его отключение при возврате разъёма на место.

В случае неисправности схемы необходимо проверить целостность предохранителя, исправность реле и проводов, согласно схемы. Для быстрой проверки необходимо перемкнуть вывод 30 и 87 реле включения вентилятора, находящееся в шахте отопителя со стороны пассажира. Если вентилятор сработает, не вынимая реле из колодки соедините, контрольной лампой, корпус и вывод 86 реле, реле должно сработать и вентилятор должен включиться. В этом случае неисправен контроллер или провод, соединяющий реле с выводом 46 контроллера.

Если не будет слышен характерный щелчок включения реле, а плюс от главного реле на вывод 85 реле поступает, так же при наличие щелчка и не включение вентилятора, смените реле. Когда при установке перемычки между выводами 30 и 87 не произойдёт включение вентилятора, проверьте целостность предохранителя и наличие питания на выводах вентилятора. При наличии питания на одном выводе и отсутствие на другом говорит о возможной неисправности электродвигателя вентилятора.

Схема включения вентилятора охлаждения инжекторного двигателя.

Поддержание нормальной рабочей температуры двигателя очень важно для сохранения его работоспособности. Мультяшная стрелка на щитке приборов, понятное дело, показывает температуру совсем не точно и выдаёт, скорее, ориентировочные показатели. Система же электронного управления двигателем ВАЗ-2110 с любым инжекторным мотором использует совсем другие данные, более точные. Они и влияют на рабочую температуру и на периодичность включения вентилятора охлаждения.

Когда включается вентилятор радиатора на ВАЗ-2110

Чтобы толком разобраться в том, как изменить температуру включения вентилятора на ВАЗ-2110 инжектор, необходимо точно знать заводские расчётные параметры и сам принцип включения вентилятора.

В карбюраторных двигателях вентилятор включался примерно на 100 градусах.

На карбюраторных моторах 2110 старого образца вентилятор включался при помощи термобиметаллического датчика. Он был установлен непосредственно в банке радиатора и настроен на определённую температуру. Поскольку нормальная рабочая температура антифриза 80-90 градусов , то и биметаллическая пластина замыкала контакты примерно при 100-105 градусах .

В инжекторных десятках вентилятор запускается совсем по-другому. Возле термостата установлены два датчика температуры — один с одним проводом, второй с двумя. Первый отвечает только за стрелку указателя температуры, поэтому и спрос с него небольшой. Второй датчик с двумя проводами — рабочий. Именно он подаёт импульс на электронный блок управления двигателем, а тот уже подаёт питание на сеть электродвигателя вентилятора.

Особенности датчика температуры

Однако надо понимать, что датчик температуры — это обычный преобразователь тепловой энергии в электрический изменяемый импульс. А точнее, при изменении температуры антифриза, меняется сопротивление датчика примерно в таком режиме:

Температура антифриза, °ССопротивление, Ом
100123
80215
60667
401459
203520
9420
-2028680
-40100700

Теперь становится понятным принцип работы системы включения вентилятора — ЭБУ получает определённый электрический импульс, когда температура достигает 110 °С (133 Ом) , и подаёт питание на двигатель вентилятора.

Как только сопротивление элемента датчика поднимается до 187 Ом (что соответствует 97 °С), питание с вентилятора снимается, двигатель остывает.

Как изменить температуру?

Со временем появляется все больше и больше нареканий на работу системы включения вентилятора охлаждения. Самая важная конструктивная недоработка — отсутствие нескольких режимов работы вентилятора и резкий пуск его двигателя . И действительно, в летнюю жару вентилятору приходится работать в полную силу, и это понятно. Однако чаще всего вентилятор выдаёт избыточную производительность, что приводит к быстрому охлаждению и частым запускам.

Это приводит к перегрузке бортовой сети по току.

Кроме того, стартовый порог температуры слишком высок, поэтому двигатель часто перегревается . К сожалению, изменить параметры запуска вентилятора можно только перепрошив электронный блок управления или модернизировав систему включения электродвигателя. Перепрошивка ЭБУ проводится у грамотного специалиста, при этом есть возможность установить любую желаемую температуру включения и выключения вентилятора.

Основные способы

Схема включения дополнительного датчика вентилятора.

С изменениями режимов работы двигателя вентилятора тоже есть несколько решений. Самое простое из них — установка дополнительного датчика включения от карбюраторных двигателей (на схеме выше). Он настроен на включение при температуре 97-100 °С , чего будет вполне достаточно. А чтобы вентилятор работал в таком режиме в половину мощности, в цепь устанавливают сопротивление от ВАЗовского отопителя.

Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагревании охлаждающей жидкости до определенной температуры.

Как включается вентилятор

В отличие от карбюраторных, в инжекторных двигателях ВАЗ 2110 включение вентилятора происходит не напрямую от датчика температуры, а через электронный блок управления (ЭБУ). Датчик установлен на выходном патрубке головки блока цилиндров.

Не включается вентилятор охлаждения ваз 2110 инжектор: причины, как проверить

При нагревании охлаждающей жидкости до температуры 100-107 0 С датчик срабатывает и отправляет сигнал на ЭБУ, который его обрабатывает и направляет на реле. Реле замыкает цепь, и подает питание на привод (электрический двигатель) вентилятора через предохранитель.

Учитывая описанный процесс включения, причинами несрабатывания вентилятора могут быть:

  • вышедший из строя датчик температуры;
  • неисправное реле;
  • сгоревший предохранитель;
  • обрыв электрической цепи;
  • неполадки с электроприводом вентилятора.

Кроме этого, на своевременное включение вентилятора может влиять и крышка расширительного бачка. Если она неисправна, и ее клапан не способен удерживать давление выше атмосферного, вода, являющаяся частью охлаждающей жидкости, обязательно закипит при 100 0 С, а датчик, настроенный на более высокую температуру, сработать не успеет.

Порядок проверки схемы включения вентилятора

1. Проверку начинаем с самого простого – определения состояния предохранителя. Ищем его в монтажном блоке, который находится под капотом. Его маркировка – F7.

2. Вынимаем его, и визуально, или с помощью мультиметра проверяем на работоспособность. Если он перегорел, меняем на новый (20 А). Если с ним все в порядке, ставим его на место, и двигаемся дальше.

3. Чтобы не потратить время зря, лучше сразу определиться с работоспособностью электродвигателя вентилятора. Для этого отсоединяем от него провода, и подключаем напрямую к аккумулятору, соблюдая полярность. Если вентилятор «жив», продолжаем искать причину.

4. Переходим к реле вентилятора. Оно расположено в дополнительном монтажном блоке в салоне автомобиля слева от ног переднего пассажира.

5. Там есть три реле. Наше – крайнее левое.

Проверить его самостоятельно вряд ли удастся, лучше где-нибудь взять другое, и поставить его на место проверяемого. Греем мотор до максимальной температуры, наблюдаем за поведением вентилятора. Если результата нет, идем дальше.

Откручиваем и осматриваем крышку расширительного бачка. При малейшем подозрении на негерметичность, выбрасываем ее, и ставим новую.

Далее переходим к самому датчику. Запускаем двигатель, греем его до температуры более 100 0 С, и отсоединяем разъемы от датчика. ЭБУ, контролирующий работу датчика, должен автоматически подать сигнал на реле о принудительном включении вентилятора. Если вентилятор включился – проблема, скорее всего, в датчике. Меняем датчик на новый, и проверяем его работу.

Если же и здесь ничего не вышло, нужно искать обрыв в электрической цепи. Для этого лучше обратиться к специалистам.

Понравилась статья?
Сохраните, чтобы не потерять!

Двигатель перегревается? Принудительное включение вентилятора на автомобилях ВАЗ 2110 2111 2112

Наверное, многие замечали что температура включения вентилятора на двигателях последнего поколения ВАЗ 2110 -2112 (100-105 С) является завышенной к нормальной рабочей температуре двигателя (85-90 С).

Прежде всего данное введение связано с борьбой производителя за более чистый выхлоп из трубы Вашего авто (требования современных стандартов евро 3 и выше). При данной температуре происходит более полное сгорание топлива и его составляющих.

Но следует заметить, что как и всегда данная положительная сторона для одного аспекта привносит что то отрицательное для другого. Так при незначительном, но все же перегреве двигателя и головки происходят необратимые физико химические процессы в металле, что в итоге сказывается и на общей итоговой работе моточасов силового агрегата. Не считая того обстоятельства, что в случае отказа электрических компонентов влияющих на включение вентилятора, времени для того что бы это заметить при завышенной температуре штатного включения 105 С до перегрева 125 С будет значительно меньше, чем от нормальной рабочей до перегрева.

Для более равномерной и управляемой работы двигателя предлагается сделать параллельную схему включения вентилятора. На один из контактов вентилятора всегда подводится плюсовой контакт, а для второго минусового контакта предлагается подсоединение через параллельный провод с выключателем согласно рис 1.

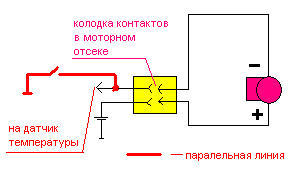

Рисунок 1 Электрическая принципиальная схема для подключения вентилятора радиатора ВАЗ 2110 2111 2112

Далее приводятся фото контакта в моторном отсеке и вариант для установки кнопки включения.

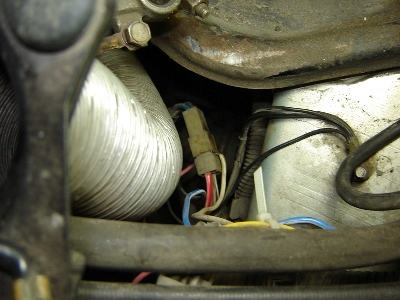

Рисунок 2 Место подключения провода в моторном отсеке для включения вентилятора радиатора ВАЗ 21102

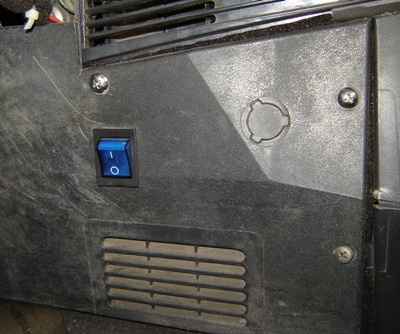

Рисунок 3 Альтернативное место для установки выключателя вентилятора радиатора ВАЗ 2110 2111 2112

После реализации данного решения остается лишь упомянуть о дополнительных возможностях контролировать рабочую температуру силового агрегата со всеми последующими отсюда положительными доводами приведенными выше.

PS У многих в силу сложившихся консервативных взглядов может возникнуть мысль о том, что  в  электрической схеме для включения вентилятора системы охлаждения требуется реле. Я против лишнего и могу сказать, что для того чтобы схема работала достаточно просто мощного выключателя расчитанного на ток не менее 20 А для 12 Вольт, то есть 240 Ватт (такие выключатели есть в продаже — например 220 Вольт 16 А , как на рисунке 3, то есть на 3520 Ватт) Данная схема успешно работает на автомобиле ВАЗ 21102, 2001 года выпуска уже в течении 3 лет. Также дополнительно надо отметить, что этот способ не является заменой штатной схеме срабатывания вентилятора радиатора в автомобиле и предназначен лишь как альтернативное решение для работы двигателя на более низких температурах, контролируемой непосредственно водителем.

В любом случае, если двигатель перегревается, даже если вы реализовали принцип описанный выше, все же проверьте систему охлаждения и обеспечьте ее полную исправность.

Аварийные действия при перегреве системы охлаждения двигателя во время движения.

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но из-под капота не вырываются клубы пара, включите максимальный режим отопления салона. Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите аварийную сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части. Дайте двигателю поработать пару минут при нормальной частоте вращения холостого хода с включенным на полную мощность отопителем, не глушите двигатель сразу. Откройте капот и осмотрите подкапотное пространство.

После остановки перегретого двигателя начинается местный перегрев охлаждающей жидкости в местах контакта ее с наиболее теплонапряженными деталями двигателя и образование повышенного локального перегрева. Кроме того, лучше через 2-3 минуты завести машину секунд на 10, что бы новый объем охлаждающей жидкости начал контактировать с деталями двигателя.

Определите, откуда вырывается пар, если он есть. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке (будьте осторожны что бы не обжечься), на целостность резиновых шлангов, радиатора, термостата.

Загляните под панель приборов со стороны переднего пассажира в салоне и выясните, нет ли под ней течи или следов охлаждающей жидкости, вытекающей из радиатора отопителя.

Если обнаружены течи охлаждающей жидкости, лопнувший шланг можно временно восстановить с помощью липкой ленты или лейкопластыря из аптечки.

Течь радиатора, термостата или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо долить в систему охлаждения воду и при движении внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения.

Двигатель может перегреться в случае выхода из строя термостата, который регулирует прохождение потока жидкости в системе охлаждения через радиатор или помимо него (для ускорения прогрева холодного двигателя). Для проверки термоастата нужно на прогретом двигателе проверить на ощупь температуру шланга, соединяющего корпус термоастата с радиатором. Если шланг холодный, термостат неисправен, циркуляции через радиатор нет.

Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электрическим вентилятором, является выход вентилятора из строя. Пустите двигатель, следите за температурой и обратите внимание, включается ли при перегреве двигателя вентилятор системы охлаждения.

Если вентилятор не включается, возможно, перегорел предохранитель, неисправно реле включения, перегорел электродвигатель или неисправна электропроводка.

Проверьте целостность электропроводки, надежность соединения электрических разъемов.

Если проводка в порядке, проверьте предохранитель и в случае неисправности замените его.

Если предохранитель исправен, попробуйте заменить реле включения вентилятора.

Если вентилятор по-прежнему не включается, проверьте электродвигатель. Для этого возьмите два дополнительных провода и подайте на него питание непосредственно от аккумуляторной батареи. Провода должны быть надежно закреплены и изолированы.

Если электродвигатель начал работать, неисправна электропроводка; если нет — также неисправна электропроводка или собственно электродвигатель. Реле и электродвигатель неремонтопригодны, замените их в сборе.

Запускаем в ручном режиме вентилятор радиатора ВАЗ 2111

Задержку с включением вентилятора радиатора охлаждения на ВАЗ 2111 можно считать одной из многочисленных недоработок в конструкции данного автомобиля. Но, не смотря на это решить данную проблему, впрочем, как и все остальные не составляет большого труда, важно иметь “прямые руки”, и хорошо разбираться в устройстве автомобиля ВАЗ.

Теперь о самой проблеме позднего включения вентилятора радиатора на автомобиле ВАЗ 2111. Оптимальная температура работающего двигателя не должна превышать 90°С . Но на ВАЗ 2111 включение дополнительного охлаждения происходит при температуре 100-105°C. Таким образом, с уверенность можно сказать, что вентилятор запускается в тот момент, когда мотор уже перегрелся. Как известно, работа двигателя при критичных температурах негативно влияет на срок его эксплуатации.



Решением существующей проблемы может быть принудительное включение вентилятора радиатора охлаждения двигателя путем установки кнопки в салоне автомобиля.

Прежде чем начать доработку системы охлаждения ВАЗ, подготовьте следующие компоненты:

Кнопка включения

  1. Две Соединительные клеммы
  2. ВАЗовское четырехконтактное реле с кронштейном
  3. Контактные соединительные колодки с проводами для кнопки и реле.
  4. 4-5 метров провода с сечением 0.75 мм
  5. Запускаем в ручном режиме вентилятор радиатора на ВАЗ 2111

Инструкция по доработке включения вентилятора радиатора ВАЗ 2111

  1. Для начала подготовим колодку для подключения кнопки включения вентилятора, а именно обрежем ненужные нам провода. Оставим два центральных провода (подсветка кнопки) и два крайних угловых (для подключения). Размещение контактов на колодке смотрите на фото.
  2. Теперь очередь за подключением реле и кнопки в автомобиле. Под бардачком в глубине открываем пластиковый лючок, под которым размещено несколько реле. На каждом автомобиле размещение их может быть разное, но как же определить нужное нам реле. Все очень просто. Запускаем двигатель и отсоединяем клеммы датчика температуры на термостате.
  3. Мотор вентилятора должен постоянно работать. Поочередно отключаем релюшки до тех пор, пока вентилятор не остановится, что и будет свидетельствовать об их взаимосвязи.
  4. Вовремя отключения одного из реле двигатель может заглохнуть, так как оно относиться к бензонасосу ВАЗ. Установите его на место и снова запустите двигатель.
  5. После определения нужного нам реле находим на нем розовый и белый провода. Теперь аккуратно зачищаем на них изоляцию, прикручиваем два провода и хорошо изолируем места их соединения.
  6. Берем заранее подготовленное колодку и подключаем прикрученные проводки. От белого к 87 контакту, от розового к 85-му. 86-ой контакт должен идти на кнопку включения вентилятора, а на контакт 30 кидаем массу. После того как колодка подключена и реле установлено находим для него подходящее место, к примеру внизу под торпедой со стороны водителя.
  7. Запускаем в ручном режиме вентилятор радиатора ВАЗ 2111

    Обратите внимание! На кронштейне крепления реле обязательно должна быть подключена масса.
  8. Теперь подключаем кнопку, а два оставшихся контакта кидаем на любую лампу, которая загорается после включения зажигания.

После такой доработки принудительно включить вентилятор охлаждения ВАЗ 2111 можно не только при заведенном двигателе, но и при заглушенном моторе при включенном зажигании.

В заключении хочется отметить, что подобную доработку системы охлаждения двигателя можно произвести на всех автомобилях ВАЗ девятого и десятого семейств.

При подготовке публикации о том, как доработать систему охлаждения двигателя ВАЗ 2111 была использована информация с сайта www.drive2.ru

Не срабатывает вентилятор охлаждения ваз 2110 инжектор

Двигатель, работающий на предельных температурах, потребует дорогостоящий ремонт или замену.
Как организовать бесперебойное охлаждение мотора? Почему не срабатывает вентилятор охлаждения ваз 2110 инжектор?

Не срабатывает вентилятор охлаждения ваз 2110 инжектор

За 10 минут чтения предоставят ответы на эти и многие другие вопросы. В основу статьи положен
обобщенный опыт профессиональных механиков, автоэлектриков. Понятные, проверенные советы помогут найти, устранить неисправности, избегать нежелательных поломок.

Принцип работы системы охлаждения ваз 2110 инжектор 16 клапанов

Конструкция представляет собой замкнутый контур, внутри которого центробежным насосом прокачивается охлаждающая жидкость. Температуру, вырабатываемую двигателем, радиатор отводит в атмосферу. Датчик, установленный на патрубке термостата, чувствует порог нагрева теплоносителя 105 — 107 градусов Цельсия, выдает информацию контроллеру, Контроллер подает сигнал реле, запуская электромотор вентилятора. Обдуваются соты радиатора.

Принцип работы системы охлаждения ваз 2110 инжектор 16 клапановПринцип работы системы охлаждения ваз 2110 инжектор 16 клапанов: 1 — радиатор отопителя; 2 — шланг отвода охлаждающей жидкости от радиатора отопителя; 3 — шланг подвода охлаждающей жидкости к радиатору отопителя; 4 — шланг насоса охлаждающей жидкости; 5 — шланг расширительного бачка; 6 — пароотводящий шланг радиатора отопителя; 7 — крышка расширительного бачка; 8 — расширительный бачок; 9 — термостат; 10 — шланг отвода охлаждающей жидкости из радиатора двигателя; 11 — шланг подвода жидкости к дроссельному узлу; 12 — пароотводящий шланг радиатора двигателя; 13 — шланг подвода жидкости к радиатору двигателя; 14 — радиатор двигателя; 15 — пробка сливного отверстия радиатора; 16 — электровентилятор радиатора двигателя; 17 — насос охлаждающей жидкости; 18 — подводящая труба насоса охлаждающей жидкости; 19 — шланг отвода охлаждающей жидкости из дроссельного узла.

Правила техники безопасности

  • Открывать крышку расширительного бачка после остывания мотора.
  • Работая под капотом, остерегаться вращающихся лопастей, горячего двигателя.
  • Использовать вспомогательные, исправные проводники сечением 2мм.
  • Применять стандартные предохранители нужного номинала.
  • Работать исправным инструментом.
  • Изолировать «голые» контакты, избегая коротких замыканий электропроводки.

Возможные неисправности вентилятора охлаждения

Водитель замечает, что температура на приборе достигла порогового значения. Шум вентилятора
отсутствует. Следует срочно выбрать безопасное место, остановиться. Выключить зажигание. Работа двигателя при температуре выше пороговой 20 минут вызывает необратимые последствия.

Возможные неисправности вентилятора охлаждения

Известны семь причин, по которым на ваз 2110 не включается вентилятор.

  1. Предохранительный клапан бачка залип, не герметичен.
  2. Нарушена целостность проводников, слабый контакт в точках подключения элементов схемы.
  3. Перегорела плавкая вставка на контрольной панели, отсутствует контакт в гнездах предохранителя.
  4. Неисправен температурный датчик.
  5. Повреждено реле включения вентиляторного электропривода.
  6. Перегорел вентиляторный электродвигатель.
  7. Сбоит контроллер.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

  1. Открыть капот.
  2. Дождаться остывания мотора.
  3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие
    потеков, трещин.
  4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена
регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение
шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан
выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель.
Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить
возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

  • вибрация;
  • окисление;
  • подгорание;
  • обрыв, потертости электропроводов;
  • старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Схема блока предохранителейСхема блока предохранителей

Внимание! Важно выяснить и устранить причину перегорания.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Как работает система охлаждения двигателя схемаКак работает система охлаждения двигателя схема

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

  • вентиляторной установки;
  • бензонасоса;
  • зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

реле вентилятораваз 2110 реле вентилятора

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора,
используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность
контроллера, не выдающего сигнал на реле.

  • Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
  • Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
  • Периодически обследовать составные части охлаждающей системы.
  • Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
  • Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
  • Использовать раствор для устранения ржавчины, накипи.
  • Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
  • Плотность проверять ареометром.
  • Не смешивать охлаждающие жидкости.
  • Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
  • Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей.
Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

  • непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
  • постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
  • автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

  • исключить случайное переключение;
  • не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
