Истории наших читателей «Гребаный таз!!!


Видео: работа, достоинства и недостатки автономных подогревателей Тепловые аккумуляторы Конструкция представляет собой большой термос, сохраняющий тепло нагретой охлаждающей жидкости до двух суток. Схема, представленная на Рис.

При этом жидкость, поступающая в рубашку охлаждения двигателя, успевает изрядно остынуть. Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость 1—1.
ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ ДВИГАТЕЛЯ С НАСОСОМ СТАРТ-ТУРБО. ОБЗОР.

Дополнительно можно подключить дистанционное управление. Данный аппарат монтируется в охладительной системе мотора.

При этом жидкость, поступающая в рубашку охлаждения двигателя, успевает изрядно остынуть.

После прогрева провод складывается в подкапотное пространство. Шланги для охлаждающей жидкости лучше купить самостоятельно, предварительно измерив необходимую длину лучше, если они будут цельными.

Условия монтажа при этом способе с вашей стороны должны подкрепиться технической умелостью и обьёмом определённых знаний по гидродинамике и автослесарничеству. Разумеется, не затапливаться при преодолении бродов.

На сильном морозе солярка может загуститься так, что дизель не удастся запустить.

Предпусковой подогреватель двигателя 220 вольт Паджеро 2

ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

Питаются от аккумуляторов, напряжением постоянного тока 12 в. В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт Видео: эффективность и особенности электрических предпусковых подогревателей Другие разновидности предпусковых подогревателей Кроме электрических нагревателей, выпускаются также другие устройства, отличающиеся принципом действия.

В случае самостоятельной установки следует придерживаться подробной инструкции. Нельзя включать подогреватель без охлаждающей жидкости.

При прогретом двигателе струи воздуха из отопителя должны быть горячими!

Справедливости ради следует отметить, что наши автолюбители все-таки считают автомобиль в первую очередь роскошью, на которую потрачено и так слишком много денег. На рынке можно встретить большое количество котлов от в, но какой котел для подогрева двигателя выбрать?

Место разреза нужно определить, примерив входной рукав котла. При соединении всех элементов не забываем использовать хомутики для шлангов, которые обычно идут в комплекте с подогревателем.

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно: заряжать аккумуляторы; нагнетать тёплый воздух в салон; управляться дистанционно, включаясь и выключаясь по команде из пульта. В системе охлаждения не допускается наличие осадка или посторонних включений, а также любых присадок для устранения течи радиатора.

Большинство моделей оснащено терморегулятором.
Обзор подогревателей двигателя с помпой Лунфей #2

Монтаж и установка устройства

Так жидкость циркулирует до тех пор, пока полностью не обогреет агрегат. За счет понижения давление внутри корпуса клапан 4 открывается, и жидкость начинает поступать в него по входному патрубку.

Собираем всю систему, при этом важно не забыть закрутить обратно все предварительно открученные гайки и хорошенько их затянуть. Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно: заряжать аккумуляторы; нагнетать тёплый воздух в салон; управляться дистанционно, включаясь и выключаясь по команде из пульта. Но чаще применяется несколько другая схема подключения.

Если же на пути сигнала будут препятствия, дистанция значительно сократится. На некоторых модификациях авто сливать антифриз не потребуется.

Отсоединяем патрубок от печки. Если вы не уверенны в навыках электромонтажа, подключение электрической части лучше доверить профессионалам.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Но главным преимуществом аппарата является то, что он имеет простую схему установки, поэтому с задачей как установить предпусковой подогреватель двигателя не возникнет сложностей даже у малоопытного пользователя. Какой мощности ТЭН нужно покупать? Поэтому подключать к питанию прибор лучше через переходник с таймером.

Известные виды устройств

Он вворачивается вместо термодатчика. Такие подогреватели нагревают дизтопливо до приемлемой температуры. Охлаждающая жидкость нагревается прямо в блоке устройства. Такие механизмы очень удобны. В ней подача антифриза делается через все ту же сливную пробку, а вот слив производится в отверстие термодатчика блока цилиндров.

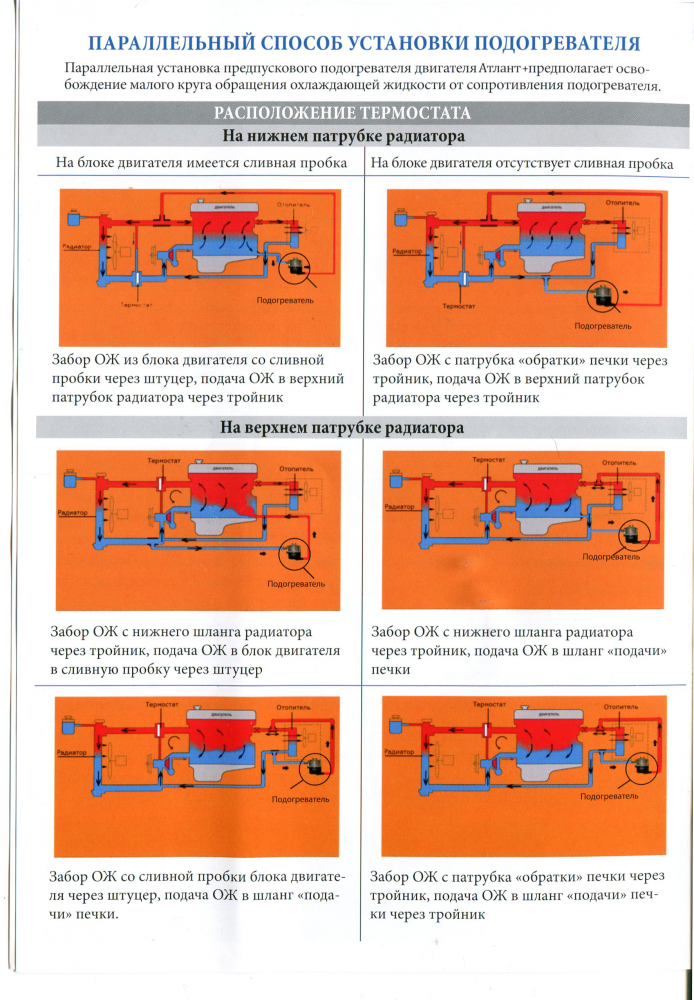

При присоединении подогревателя к патрубкам через тройники, нельзя производить врезку между термостатом и радиатором, как показано на рис. От чего зависит мощность предпускового подогревателя?

Происходит постоянное движение жидкости по замкнутому циклу. Далее расскажем, как действует данный механизм и как его можно установить на свой автомобиль. В торце упаковочной коробки есть перечень моделей. В поисках средств для обеспечения легкого запуска силовой установки в условиях сниженных температур многие автовладельцы останавливают свой выбор на предпусковых подогревателях антифриза, работающих от сети В.

Предпусковой подогреватель двигателя с GSM дистанционным управлением.

Что такое предпусковой подогреватель двигателя

Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством.

Выхлопная труба не должна располагаться в направлении движения. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети В.

Все шланги должны быть хорошо закреплены хомутами в местах соединения, защищены от перетирания. Сибирь-М Приборы отечественного производителя марки Сибирь-М, Альянс, Страт имеют меньшую стоимость при идентичных технических характеристиках. Цена предпускового подогревателя, как правило, невысока и в основном зависит от наличия тех или иных опций.

Соединение подогревателя с системой охлаждения должно осуществляться в двух удаленных друг от друга местах вход подогревателя и выход из подогревателя. Главной особенностью современных предпусковых подогревателей двигателя является отсутствие необходимости установки в самой низкой области прохождения антифриза. Всей работой управляет электронный управляющий блок ЭБУ в автономном режиме.

Устанавливая подогреватель Лунфэй придерживайтесь рекомендаций

Предпусковой подогреватель, работающий от сети в В, потребляет довольно много электроэнергии, так как тэн, установленный внутри устройства, имеет достаточно высокую мощность. Он осуществляет принудительную циркуляцию теплоносителя в виде подогретого тосола, что существенно сокращает время на прогрев. Наиболее универсальный вариант 1 — ДВС, 2 — радиатор отопления салона.

Устроен он следующим образом: вольфрамовая спираль помещена в специальный блок. Сам процесс установки займет не более 3-х часов.

Какими бывают предпусковые подогреватели двигателя

Зарегистрируйтесь на сайте 2. Тогда не лишней будет покупка обыкновенного таймера, если уж вам так принципиально важна точность вплоть до каждой секунды.

Аппараты бывают двух типов: электромагнитные; электронные. Корпус ни в коем случае нельзя крепить на саморезы! В черный либо красный цвет окрашена подогреваемая отопителем часть контура.
Подключение подогревателя двигателя на HONDA CAPA.

Установка предпускового подогревателя двигателя | Авторамблер

Автономные системы бывают жидкостные, работающие непосредственно с двигателями, и воздушные для отопления салона. В первом случае они потребляют от 0,5 л топлива в час и обеспечивают прогрев агрегата примерно за 15-20 минут. Во втором – расход ожидаемо куда меньше, порядка 250 грамм в час.

В свою очередь жидкостные системы делятся на предпусковые подогреватели и штатные догреватели. Таким образом, разница очевидна уже в названии. Подогреватели готовят мотор к запуску, повышая температуру антифриза примерно до 75 градусов, в то время как догреватели поддерживают рабочую температуру в пробках и при движении по трассе, когда теплоотдача ниже и климатическая система не может обеспечить достаточную подачу теплого воздуха в салон.

Принцип работы автономного предпускового подогревателя

Устройство питается топливом из бака транспортного средства – как и в случае с двигателем внутреннего сгорания, после запуска горючее подается в камеру сгорания, где смешивается с воздухом, а затем воспламеняется при помощи свечи зажигания. Тепло, образовавшееся в процессе сгорания топливно-воздушной смеси, передается через стенки теплообменника. Помпа «гоняет» охлаждающую жидкость по малому контуру, то есть, в пределах рубашки охлаждения и отопителя салона.

Тем временем, штатный догреватель, не имеющий собственного жидкостного насоса, автоматически включается, когда за бортом автомобиля ниже +5 С и греет охлаждающую жидкость до 75 градусов. Если антифриз остывает, и его температура падает ниже этой отметки, догреватель вступает в дело.

Преимущества и недостатки жидкостного подогревателя

Главная сильная сторона – возможность запускать двигатель в морозы без особых проблем и не растрачивать его ресурс при холодных пусках. Также установка повышает комфорт эксплуатации, поскольку больше не нужно будет ждать, пока оттает наледь на стеклах. Автономные устройства можно использовать также во время движения для помощи штатному обогреву, что особенно актуально в случае с «холодными» дизельными двигателями. Другое, не всем очевидное преимущество заключается в экономии топлива при холодных пусках и прогревах. Впрочем, экономия в данном случае довольно условна, поскольку подогреватель может стоить весьма немало и в этом заключается один из его недостатков. Другим минусом называют считать потребление электрического тока некоторыми компонентами системы из аккумуляторной батареи, что может сравнительно быстро разрядить подсевшую.

Установка предпусковых подогревателей двигателя

Подготовка автомобиля к эксплуатации в зимний период в разных климатических зонах осуществляется по-разному. Если в южных регионах России достаточно сменить резину и залить незамерзающую жидкость в бачок стеклоомывателя, то на севере или в Сибири, где температура -40 градусов – вполне нормальное явление, не лишним будет установить электрический или автономный предпусковой подогреватель двигателя. Без этого устройства запустить мотор в мороз будет очень затруднительно, если вообще возможно.

Что такое предпусковой подогреватель

Впервые подобные устройства появились в странах Скандинавского полуострова и северной Европы, несколько лет спустя преимущества, которые они дают, смогли оценить российские автовладельцы, и установка подогревателей пошла полным ходом. Предпусковой подогреватель предназначен для облегчения запуска двигателя в мороз. Принцип работы данного приспособления основан либо на естественной циркуляции антифриза в системе охлаждения, либо на принудительной прокачке охлаждающей жидкости при помощи насоса.

В первом случае подогреватель нужно подключить к системе охлаждения двигателя, и он будет разогревать антифриз, который по мере нагрева поднимается вверх, а его место занимает холодная охлаждающая жидкость. Во втором случае антифриз нагревается в теплообменнике, и насосом прокачивается по малому кругу системы охлаждения, в результате чего происходит довольно быстрый нагрев антифриза и, соответственно, мотора.

Существует два вида предпусковых подогревателей: электрические и автономные.

1. Электрический в качестве источника энергии использует электроэнергию, и подключается к любой розетке с напряжением 220 В.
2. Автономный работает на топливе из бака автомобиля.

Устройство электрического предпускового подогревателя

Данный вид подогревателей в простейшем виде представляет собой нагреваемую спираль, которая монтируется в блок цилиндров двигателя вместо противоледной заглушки, закрывающей доступ к системе охлаждения. Принцип ее работы ничем не отличается от домашнего прибора: спираль нагревается и нагревает антифриз вокруг себя.

Современные устройства комплектуются различными дополнительными модулями, такими как:

• тепловентилятор для обогрева салона;
• зарядное устройство для аккумуляторной батареи;
• таймер, позволяющий поддерживать определенную температуру антифриза;
• пульт дистанционного управления.

Разумеется, чем больше опций, тем выше стоимость покупки и установки комплекта.

Основное достоинство подобных предпусковых подогревателей – отсутствие вредных выбросов. Кроме того, если применять их на дизельных моторах, помимо прогрева силового агрегата, разогревается еще и дизтопливо в системе зажигания, что существенно облегчает запуск двигателя.

Не лишен электрический предпусковой подогреватель и недостатков. Главных среди них два:

• для работы ему требуется электрическая розетка, что существенно ограничивает возможности по его применению;
• высокое энергопотребление такой установки (до 10 кВт за одну ночь).

Устройство автономного предпускового подогревателя

Как уже было сказано, автономный предпусковой подогреватель двигателя потому так и называется, что ему не требуется внешний источник энергии. Это намного удобнее, так как автомобиль оказывается не привязанным к электрической розетке. Данный вид подогревателей делится на две категории: жидкостные, об установке которых речь пойдет дальше, и воздушные, предназначенные только для обогрева салона автомобиля.

Такое устройство необходимо подключить к трем системам автомобиля: бортовой электросети, топливной магистрали и системе охлаждения. При этом не имеет значения, дизельный или бензиновый силовой агрегат установлен на машине.

Принцип его работы следующий. В камеру сгорания, размещенную внутри теплообменника, при помощи насоса подается топливо из бака автомобиля. Внутри камеры сгорания находится штифт накаливания, который запитывается от бортовой электросети. Топливо сгорает, антифриз, находящийся в теплообменнике, при помощи насоса перекачивается в водяную рубашку двигателя, вместо него в теплообменник попадает холодная жидкость – так образуется замкнутый цикл.

Еще одно достоинство автономного предпускового подогревателя – возможность его установки в любое удобное место своими руками, так как он не встраивается в конструкцию авто.

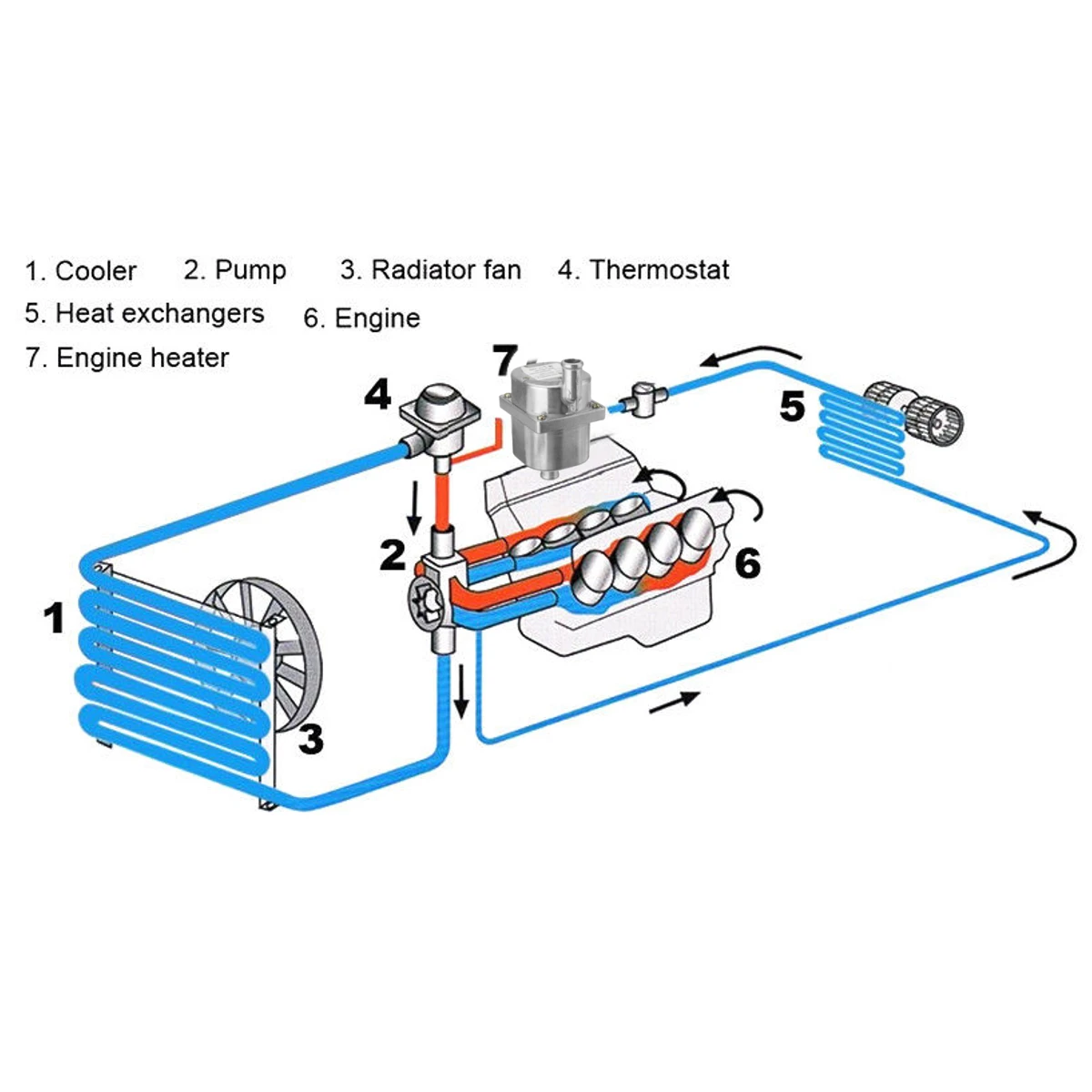

Схема одного из вариантов установки и подключения выглядит следующим образом:
Как и электрические, автономные жидкостные подогреватели оснащаются множеством дополнительных опций, таких как таймер, беспроводное управление, управление с мобильного телефона, а некоторые модели имеют обратную связь.

Эта категория подогревателей имеет два основных недостатка: первый – высокая цена, второй – более сложная установка.

Монтаж предпускового подогревателя

Для установки данного устройства, не обязательно ехать в мастерскую и расставаться с немалой суммой денег. Его вполне можно подключить своими руками, даже не имея каких-либо специфических познаний. К каждому прибору обязательно прилагается схема подключения, которой нужно следовать.

Прежде всего, необходимо определиться, в какое место лучше монтировать его элементы. Если устанавливается электрический подогреватель, предварительно нужно размотать провода и убедиться, что их длины достаточно, чтобы соединить между собой все элементы.

Затем нужно выбрать в салоне место для монтажа пульта управления подогревателем. Скорее всего, придется частично разбирать переднюю панель автомобиля. Непосредственно перед началом работ, нужно слить антифриз из системы охлаждения. Кроме того, необходимо учитывать, что после установки потребуется долить еще около литра охлаждающей жидкости к штатному объему, так как увеличится объем системы охлаждения, поэтому нужно заранее запастись антифризом.

Следующий этап установки автономного предпускового подогревателя двигателя – монтаж топливного насоса. Его необходимо разместить возле топливного бака, причем так, чтобы он был как можно лучше защищен от внешних негативных факторов.

Основание для монтажа камеры сгорания должно быть максимально надежным. Важно, чтобы вокруг нее было достаточно много свободного пространства, а все подведенные к ней шланги и провода были защищены от случайного контакта с движущимися деталями. Также следует обратить внимание на то, чтобы шланги нигде не перегибались, в противном случае антифриз не сможет нормально циркулировать.

Общая схема подключения автономного подогревателя выглядит так: охлаждающая жидкость забирается из печки, подается на помпу подогревателя, затем в водяную рубашку двигателя и обратно в печку. Помпа должна быть нижней точкой жидкостного контура, а штуцер нужно направить вверх, это позволит избежать образования воздушных пробок.

Выхлопную трубу нужно обернуть теплоизоляционным материалом во избежание пожара. Выхлоп должен быть направлен не в подкапотное пространство, чтобы выхлопные газы не попадали в салон. По возможности лучше направить его на поддон картера двигателя, таким нехитрым способом можно дополнительно разогреть масло и максимально облегчить работу стартеру.

Самодельный предпусковой подогреватель

Некоторые автовладельцы, не желая тратиться на приобретение сертифицированного устройства в магазине, предпочитают сделать предпусковой подогреватель двигателя своими руками. Проблему запуска мотора в мороз гаражные умельцы решают самыми разными способами: кто-то греет поддон картера паяльной лампой, кто-то ставит самодельные спирали или применяет еще более изощренные средства.

Следует отметить, что какой бы самодельный подогреватель двигателя ни был выбран, недостатки будут одни и те же. Прежде всего, это пожароопасность, особенно в случае с паяльной лампой. Кроме того, эффективность приспособлений, изготовленных своими руками, оставляет желать лучшего. Поэтому, если необходимость в подогреве мотора имеется, лучше не жадничать, потому как самодельный прибор может обойтись не в пример дороже магазинного, особенно, если установить и подключить его не правильно.

Предпусковой подогреватель двигателя — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 24 мая 2015; проверки требуют 22 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 24 мая 2015; проверки требуют 22 правки.

Предпусковой подогреватель двигателя — устройство, позволяющее прогреть двигатель безрельсового транспортного средства, не запуская его. Предназначен для предварительного прогрева двигателя, для облегчения запуска двигателя в холодную погоду и, в некоторых случаях, для прогрева воздуха в салоне транспортного средства.

Электрические подогреватели

Автомобиль «зимует» на открытой стоянке, подогреватель подключён к электросети

Электрические предпусковые подогреватели двигателя

Электрические подогреватели относятся к неавтономным подогревателям. Изобретателем электрического подогревателя двигателя считается Эндрю Фриман, получивший в 1949 году патент на подогреватель охлаждающей жидкости, вкручивающийся на место одного из болтов блока цилиндров^[1][2]. В настоящее время электрические подогреватели широко распространены в северных странах, таких как Канада, Скандинавия, северные штаты США, Россия. В этих регионах электрические подогреватели часто входят в стандартную комплектацию автомобилей, а розетки для подключения подогревателей располагаются на многих автомобильных стоянках и многоэтажных паркингах^[3][4].

Устройство[править | править код]

Современные электрические подогреватели представляют собой целую систему, состоящую из нескольких частей^[5][6]:

• электрический нагревательный элемент мощностью 500—5000 Вт, расположенный в герметичном теплообменнике, который монтируется в технологические отверстия рубашки охлаждения или соединяется с ней с помощью патрубков;
• электронный блок управления с таймером;
• блок подзаряда аккумуляторной батареи;
• тепловентилятор для отопления салона автомобиля;
• существуют модели со встроенной помпой, для равномерного и быстрого прогрева двигателя.

Принцип работы[править | править код]

Электрические предпусковые подогреватели подключаются к сети переменного тока напряжением 220 В. Принцип действия подогревателя основан на нагреве охлаждающей жидкости с помощью электронагревательного элемента. Циркуляция охлаждающей жидкости происходит за счёт того, что нагретая жидкость поднимается в верхнюю часть рубашки охлаждения, а более холодная опускается вниз. Подогреватели такого принципа работы требуют установки в самую низшую точку системы охлаждения. При наличии встроенной помпы можно устанавливать подогреватель в любом месте, а также происходит более эффективный нагрев.^[7] По достижении определённой температуры срабатывает термореле, отключающее подогреватель и не дающее перегреться охлаждающей жидкости. Это позволяет оставлять электрический подогреватель включённым на всю ночь.

Автономные жидкостные подогреватели[править | править код]

Предпусковой подогреватель дизельного двигателя

Жидкостные предпусковые подогреватели двигателя являются полностью автономными. Они устанавливаются в моторном отсеке автомобиля и могут работать на бензине, дизельном топливе или газе.

Устройство[править | править код]

Основные компоненты жидкостного предпускового подогревателя:^[5][8]

• электронный блок управления подогревателем (контроллер, отслеживающий температуру, перегрев, подачу топлива, воздуха и т. д.)^[8]
• топливный насос с топливопроводом^[8]
• воздушный нагнетатель, подающий воздух в камеру сгорания^[8]
• «котёл», включающий камеру сгорания, теплообменник^[8]
• циркуляционный насос, прокачивающий охлаждающую жидкость^[8]
• реле, включающее вентилятор штатной «печки» для обогрева салона
• орган управления подогревателем (таймер, пульт дистанционного управления, GSM-модуль для запуска подогревателя по телефону).

Принцип работы[править | править код]

После запуска подогревателя с помощью органа управления топливный насос подогревателя подаёт топливо из топливного бака автомобиля в камеру сгорания подогревателя. В камере сгорания топливо смешивается с воздухом и воспламеняется свечой зажигания. В результате сгорания топлива образуется тепло, которое передаётся через стенки теплообменника охлаждающей жидкости автомобиля. Насос подогревателя прокачивает охлаждающую жидкость по малому контуру системы охлаждения — рубашке блока цилиндров и штатному отопителю салона. При достижении заданной температуры охлаждающей жидкости реле (при его наличии) включает вентилятор штатной «печки» для обогрева салона. Жидкостными подогревателями нельзя пользоваться в гаражах, не имеющих системы вентиляции. Потребление топлива составляет около 0.5 л в час в режиме полной нагрузки.^[5][9]

К преимуществам жидкостных подогревателей обычно относят возможность сесть в мороз в прогретый салон автомобиля с размороженными стеклами и сразу начать движение, не тратя время на прогрев. Кроме этого увеличивается ресурс двигателя, так как холодный запуск двигателя сильнее снижает его ресурс. К недостаткам относится высокая цена жидкостных подогревателей.^[4]

К недостаткам можно отнести тот факт, что во время работы, автономный подогреватель двигателя, циркуляционный насос, вентилятор салона автомобиля потребляют электрический ток от аккумуляторной батареи автомобиля. Если аккумуляторная батарея автомобиля уже слабая — это может привести к её быстрой разрядке.

Также можно использовать автономные подогреватели при движении автомобиля для помощи штатной системы обогрева в особо холодное время, когда автомобиль может просто выстывать на ходу, особенно полезным это может оказаться для автомобилей с дизельным двигателем, теплотворная способность которых ниже. Многие автопроизводители уже с конвейера выпускают автомобили с предустановленным автономным подогревателем двигателя.

Принцип действия тепловых аккумуляторов основан на накоплении определённого объёма нагретой охлаждающей жидкости в специальном термосе, где она сохраняет свою температуру до двух суток. При запуске двигателя содержимое термоса специальным насосом выводится в малый контур системы охлаждения, подогревая при этом основную массу охлаждающей жидкости на 15-20 градусов. Такие тепловые аккумуляторы устанавливаются, например, на американскую модификацию гибридного автомобиля Toyota Prius.^[10]

Подогреватели дизельного топлива предназначены для растворения парафинов, образующихся в топливе при низкой температуре. Работают от аккумулятора, после запуска двигателя могут работать и от генератора. Обычно подразделяются на подогреватели бандажного типа, устанавливающиеся на фильтр тонкой очистки топлива, и подогреватели топливной магистрали. В свою очередь подогреватели топливной магистрали делятся на проточные, врезающиеся в топливную систему и подогревающие топливо, проходящее через рубашку подогревателя, и ленточные, которыми оборачиваются проблемные участки топливной магистрали.^[6][11]
