Ионизатор воздуха своими руками (несколько схем)

Наверняка все слышали о таком изобретении как «Люстра Чижевского». Это устройство способно заряжать воздух отрицательными ионами, что очень благоприятно сказывается на здоровье. По мнению некоторых, такое устройство способно излечивать от целого ряда заболеваний. В природе воздух с подобными качествами можно встретить только в горах, но теперь есть возможность создать горный воздух у себя дома.


Люстра Чижевского была изобретена 1927 году, и по сей день она активно применяется в медицине, растениеводстве, животноводстве сельском хозяйстве и так далее. Сегодня это чудо техники можно купить, но далеко не все приборы способны работать правильно. Так, например, в приобретенном приборе напряжение на электроде редко составляет более 25 кВ, а это значит, что такой ионизированный воздух вообще никак не влияет на здоровье. А если ионизатор при работе образует запах озона или окислов азота, то это и все вредно для здоровья. Рассмотрим несколько простых схем, с помощью которых можно собрать ионизатор воздуха своими руками.


Материалы и инструменты:
— паяльник с припоем;
— высоковольтный трансформатор;
— транзисторы;
— стабилитроны;
— диодные мосты;
— резисторы;
— конденсаторы;
— и другие радиоэлементы.
Полный перечень материалов зависит от конкретно выбранной самоделки.

Процесс изготовления ионизатора:

Самый безопасный ионизатор воздуха

На популярном сайте электроники RADIOSKOT была представлена самая безопасная версия ионизатора воздуха.

В первую очередь плюс устройства в том, что в нем отсутствуют наружные элементы, на которых есть высокое напряжение, в связи с этим снижается вероятность получить удар током при прикосновении.

Еще предложенная схема создает не такой уровень радиопомех и меньше вырабатывает статического напряжения, что может приводить в негодность окружающую технику.

Ну и наконец, промышленные ионизаторы часто очень сильно притягивают к себе пыль, здесь этот недостаток также постарались убрать.

Схема ионизатора от RADIOSKOT.RU
В качестве основы для ионизатора используется мультивибратор, построенный на транзисторах VT1 и VT2. Частота мультивирбратора меняется с помощью подстроечного резистора R7 в пределах от 30 до 60 кГц. От мультивибратора импульсы поступают на преобразователь напряжения, его построили на двух транзисторах VT3, VT4, а также трансформаторе Т1. При изменении частоты на преобразователе, меняется выходное напряжение на выходе преобразователя. Если уменьшать частоту, выходное напряжение будет расти.

Далее высокое напряжение (порядка 2.5 кВ) с вторичной обмотки трансформатора Т1 идет на вход умножителя, он собран на конденсаторах С8-С13 и диодах VD5-VD10. Ну а затем напряжение отправляется непосредственно на саму люстру, она выполнена из многожильного медного кабеля, жилы которого разветвлены зонтиком под прямым углом. Один вывод вторичной обмотки трансформатора T1 подключен к корпусу (минусу) устройства. Расстояние между электродами подбирается индивидуально.

Защита
Чтобы предотвратить систему от возникновения между электродами и другими элементами конструкции слишком большой разности потенциалов, используются резисторы R8-R10. Чтобы не пробило вторичную обмотку трансформатора, в системе предусмотрен разрядник SG1.

Питание
Схема питания построена на реактивном емкостном сопротивлении. Она состоит из стабилитрона VD2, конденсаторов C1,С2, диодного моста VD1 и резистора R2.

Корпус и вентилятор
Чтобы сделать устройство безопасным, его помещают в корпус от компьютерного блока питания. Для обеспечения циркуляции ионизированного воздуха используется компьютерный кулер, который стоит на родном месте в блоке питания. Вентилятор работает от источника питания в 12В и для него также предусмотрена отдельная схема.

Ионизатор для автомобиля
Также небольшой ионизатор можно установить в автомобиле, один автор на сайте TEXNIC.RU решил поделиться такой самоделкой. Система устроена таким образом, что генерирует прямоугольные импульсы, которые затем поступают на затвор транзистора полевого типа. Он, в свою очередь, закрывается или открывается с заданной частотой. Транзистор подключен к трансформатору, вследствие этого на его первичной обмотке образуется импульсное напряжение.

Что касается транзистора, то он должен быть мощным, для этих целей хорошо подходит IRF740 или IRF840. Что касается трансформатора, то здесь используется тот, который применяется в кинескопах для строчной развертки. На свободной стороне сердечника нужно намотать десять витков медного провода диаметром один миллиметр. Вторичная обмотка строчника используется родная.
Высокое напряжение поступает от вторичной обмотки на выпрямитель и потом заряжает конденсатор. В качестве диода можно использовать КЦ106Г или КЦ123.

Еще пару схем ионизаторов воздузха
На сайте http://elektricvdome.ru была выложена схема создания классического ионизатора воздуха, то есть в виде люстры. Основное кольцо делается из оголенной медной проволоки диаметром 4.5 мм. Далее на это кольцо перпендикулярно натягивают более тонкую медную проволоку диаметром 0.7-1 мм.

Еще для создания кольца можно использовать металлический гимнастический обруч.

Чтобы на люстре сделать иглы, используются обыкновенные булавки. Их впаивают в местах пересечения проволоки. Люстра крепится с помощью трех кусков медной проволоки диаметром 0.7-1 мм, которая крепится к ободу под углом 120 градусов. Теперь лишь осталось подключить напряжение к люстре, его можно провести любым проводом, подойдет даже антенный кабель.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

ИОНИЗАТОР ВОЗДУХА ДЛЯ ДОМА

   О пользе свежего (горного) воздуха известно всем. Воздействие отрицательных ионов способствуют излечению ряда заболеваний. Описанные конструкции ионизаторов в журналах Радио, Радиоконструктор и подобных и многие промышленные обладают рядом недостатков:

   1. Опасность прикосновения к электрофлювиальным остриям и другим токоведущим частям, находящимся под высоким напряжением «люстра Чижевского» (1). (2).

   2. Большой уровень электромагнитных помех и статического заряда на теле человека и других металлических предметах (батареи отопления, ручки дверей и т.д.), поэтому их рекомендуют распологать в дали от радиоаппаратуры и от металлических предметов. (2,3)

   3. Большое пылеосаждение вблизи ионизатора (стенах, потолке и т.д.). Это относится к ионизаторам открытого типа «люстра Чижевского» и многим промышленным.

   Предлагаемый тут ионизатор лишён этих недостатков. Принципиальная схема ионизатора приведена на рис. 1. Основа ионизатора мультивибратор импульсов на транзисторах VT1, VT2. Частоту мультивибратора можно изменять подстроечным резистором R7 в пределах 30- 60 кГц.



Принципиальная схема ионизатора воздуха

   С мультивибратора импульсы подаются на преобразователь напряжения, выполненном на транзисторах VT3,VT4 и трансформаторе Т1. Изменяя частоту мультивибратора резистором R7 изменяется выходное напряжение на выходе преобразователя. При уменьшение частоты выходное напряжение возрастает. Высокое напряжение с амплитудой около 2,5 кВ со вторичной обмотки трансформатора T1 поступают на вход умножителя на 6 собранного на диодах VD5-VD10 и конденсаторах С8-С13. Выходное напряжение умножителя подается на систему острий, представляющую собой многожильный медный провод, проводники которого разведены «зонтиком» и согнуты под прямым углом. Один из выводов вторичной обмотки Т1 заземлен (соединен с корпусом). Расстояние между острием и корпусом подбирается при окончательной настройке.

   Для предотвращения возникновения высокой разности потенциалов между корпусом и остальными частями схемы введены резисторы R8-R10. Разрядник SG1 представляющий собой искровой промежуток длиной 5 мм предназначен для предотвращения пробоя вторичной обмотки трансформатора при регулировке резистором R7 выходного напряжения.

   Для питания ионизатора применяется схема с реактивным емкостным сопротивлением, конденсаторы С1, С2 диодный мост VD1, резистор R2, стабилитрон VD2.

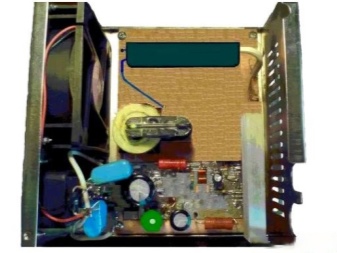

   Ионизатор помещается в металлический корпус компьютерного блока питания стандарта АТХ и поэтому электрическое поле высокой напряженности вблизи ионизатора отсутствует и его можно размещать где угодно.

   Для создания потока воздуха, проходящего через систему острий, применяется вентилятор – кулер того же блока питания, ранее предназначенный для охлаждения.

   Для питания вентилятора (12 В, 0,13 А) применяется схема с реактивным емкостным сопротивлением, конденсатор С6 диодный мост VD3, резистор R11, стабилитрон VD4.

   Для получения более высокого напряжения на выходе умножителя можно применить умножители на 8, 10 добавив необходимое количество плеч к умножителю на 6.

   Высоковольтный трансформатор Т1 стандартный, типа ТВС90П4. В него добавлены две обмотки I и II, которые сдержат по 25 витков провода ПЭВ-0,35. Обмотка III оставлена без изменений.

   В качестве Т1 можно использовать и другие трансформаторы строчной развертки телевизора, ТВС110П3, ТВС90ПЦ10 и т.д. подобрав при этом число витков обмоток I и II, чтобы на выходе обмотки III — напряжение составляло 2-3 кВ.

   Транзисторы VT1, VT2 любые маломощные, VT3,VT4 — КТ646 с любым буквенным индексом, устанавливают на радиатор от транзисторов применяемых ранее в блоке питания стандарта АТХ и соединен с минусом диодного моста VD1.

   Стабилитрон VD2 — Д815Е,Ж и другие с напряжением стабилизации 15-18 В, VD4 — Д815Д, КС512А или импортный с напряжением стабилизации 12 В

   Диодные мосты можно заменить простыми диода с U обр. не менее 400 В и I пр. не менее 0,5 А.

   Выпрямительные столбы VD5-VD10 — КЦ106Б-КЦ106Г или любые из серий КЦ117, КЦ121- КЦ123. Конденсаторы С8-С13 — К15-5 емкостью 100-470 пф на напряжение 6,3 кВ.

   Резистор R2 ПЭВ-10, остальные МЛТ,ОМЛТ и другие. Подстроечный резистор R7 малогабаритный СП3-19а и другие.

   Конденсаторы С1, С2, С6 — К73-17 с указанными напряжениями и выше, остальные КМ, КЛС, К10-77 и другие малогабаритные, а С3, С7 — К50-35 или аналогичные.

   Умножитель выполнен на печатной плате из текстолита толщиной 2,5-3 мм, детали расположены со стороны печати и закрыты диэлектрической крышкой. Заливать умножитель эпоксидной смолой не нужно так как электростатического поля не возникает, что удобно при ремонте умножителя. Если по какой либо причине выйдут из строя диоды не нужно будет собирать новый умножитель, а открыть крышку и заменить вышедший диод. Подстроечный резистор R7 можно заменить переменным и вывести его наружу для регулирования высокого напряжения, тем самым регулировать концентрации насыщенности воздуха.

   Собранный из исправных деталей ионизатор начинает работать сразу, единственное что нужно подобрать расстояние между системой острия и корпусом для получения нужной концентрации аэроионов при максимальном напряжение на выходе умножителя.

   Литература

 1. Иванов Б. С. Электроника в самоделках. — М.: ДОСААФ, 1981 г.
 2. Электронный «кактус». Абрамов С. Радиомир №9, 2006 г.
 3. Малогабаритный аэроионизатор. В. Коровин Радио №3, 2000 г.
 4. «Люстра Чижевского» — своими руками. С. Бирюков. Радио №2, 1997г.
 5. Сидоров И. Н. и др. Устройства электропитания бытовой РЭА: Справочник., Радио и связь, 1991.

   Конструкцию прислал на конкурс: Слинченков Александр Васильевич г. Озёрск , Челябинская обл.

   Форум по медприборам

   Обсудить статью ИОНИЗАТОР ВОЗДУХА ДЛЯ ДОМА

Ионизатор воздуха. Электрическая принципиальная схема.

ЧИСТЫЙ ВОЗДУХ ПОЛЕЗЕН ДЛЯ ЗДОРОВЬЯ

Многие из нас обращают в основном внимание на то, что мы едим, пьем, какой у нас режим дня, а не на то, чем дышим. Все знают, что воздух в городах не очень чистый. Электроника помо­жет и здесь. А именно ионизатор воздуха. Электрическая принципиальная схема приведенная здесь.

ИОНИЗАТОР ВОЗДУХА.

Воздух за городом (на лугах, в лесных массивах, вблизи водопадов и горных речек) содержит 700…3000, а иног­да и до 15 000 отрицатель­но заряженных ионов в 1 см³ воздуха. Есть местнос­ти, где в воздухе всегда боль­ше отрицательно заряже­нных ионов, чем положительных. Чем больше в воз­духе отрицательных ионов, тем он полезнее для здоро­вья. В городских квартирах число отрицательных ионов уменьшается до 25 в 1 см³. Поэтому каждому человеку необходимо почаще бывать за городом на свежем воз­духе. Увеличенное количе­ство положительных ионов уменьшает производитель­ность труда и вызывает уто­мление.

Ионизатор {рис.1) насы­щает воздух в комнате или в рабочем помещении отри­цательными ионами. Благо даря ионизации улучшается самочувствие и кровообра­щение, регулируется дыха­ние, повышается интенсив­ность обмена веществ в ор­ганизме и т. д.

Кроме того, применение ионизаторов оказывает по­ложительное действие при заболеваниях легких и ды­хательных путей, системы кровообращения, сердца и т. д. Ионизация препятству­ет загноению ран при ожо­гах.

Принцип действия.

Ио­низатор состоит из следую­щих частей: экрана (люст­ры), транзисторного преобразователя по­стоянного тока, устройства пита­ния. Экран и яв­ляется собстве­нно генерато­ром отрицате­льных ионов. На его иглах под действием вы­сокого напря­жения, поступа­ющего с преоб­разователя, об­разуются элект­роны, ионизиру­ющие воздух в помещении.

Конструкция и детали.

Эк­ран (люстра) -это легкое металлическое кольцо {рис. 1, б), к которому припаяна мед­ная сетка из голого прово­да диаметром 0,3…0,5 мм. Сетка имеет квадратные ячейки размером 35…45 мм. Они образуют выпуклую часть экрана, направлен­ную вниз. В углах сетки при­паяны иглы диаметром 0,25…0,5 мм и длиной 45…50 мм, которые должны быть достаточно острыми. К коль­цу прикреплены три медных провода диаметром 0,8…1 мм, развернутые под углом 120° и спаянные над цент­ром экрана. Это провода высокого напряжения. К эк­рану подводится высокое напряжение (25 кВ) от тран­зисторного преобразовате­ля тока {рис. 1, а). Для боль­ших помещений (школьных классов, мастерских и т.п.) требуется напряжение 50 кВ.

Рабочая частота двухтактного промежуточного пре­образователя 3…4 кГц. Тра­нсформатор Тр намотан на ферритовом сердечнике трансформатора вертикаль­ного отклонения телевизора. Боковые щеки каркаса ка­тушки лучше всего вырезать из текстолита или оргстекла толщиной 1 мм, гильзу (кар­кас) катушки можно сделать из любого электроизолиро­ванного материала. Ширина каркаса не менее 30 мм. Первичная обмотка (I) име­ет 14 витков провода ПЭЛ или ПЭВ 0,8 с отводом от се­редины, вторичная обмотка (II) — 6 витков того же провода с отводом от середины (об­мотка покрыта слоем изоляции толщиной 1 мм), обмот­ка III — имеет 8000… 10000 вит­ков провода ПЭЛШО 0,08… 0,1 (через 800 витков следу­ет прокладывать слой элек­троизоляционного материа­ла толщиной 1 мм). Зазоры между изолирующими про­кладками и корпусом зали­вают клеем. Транзисторы не­обходимо установить на ра­диаторах с поверхностью 300 см², так как выделяемая на коллекторе мощность достигает 10 Вт. Выход умно­жителя напряжения со­единен с экраном (люс­трой) высоковольтным (50 кВ) проводом, при­меняемым, например, в рентгеновской аппа­ратуре или высоковоль­тных цепях автомоби­лей. Выпрямительные столбы можно заме­нить двумя селеновыми вентилями с обратным напряжением 500 В или низковольтными диодами (20…25 диодов в каж­дом каскаде при рабочем напряжении 500 В).

Экран-люстру подвешива­ют к потолку на изоляторах. Он должен быть располо­жен в 2 м от пола. Преобра­зователь тока размещают вблизи экрана, а источник электропитания преобразо­вателя в любом удобном ме­сте. Шасси нужно заземлить, например, соединив его про­водом с водопроводной тру­бой.

Для проверки работы ио­низатора можно использо­вать вату. Если ионизатор исправлен, небольшой кусо­чек ваты должен притяги­ваться к экрану-люстре с рас­стояния 0,5…0,6 м. Осторож­но приближая руку к иглам экрана, на расстоянии 70… 100 мм мы почувствуем хо­лод. Для приближенного измерения числа ионов можно применить устройство, показанное на рис. 1, в. Во время работы ионизатора не должно появляться никаких запахов. Запах свидетельствует о наличии в помещении посторонних газов (озон, окислы азота). В этом случае нужно тщательно проверить конструкцию люстры, монтаж умножителя и соединения преобразователя с люстрой. Ионизатор является источником высокого напряжения, поэтому при работе с ним надо соблюдать осторожность. Хотя сила тока высокого напряжения едва достигает  3…5 мкА и не опасна, однако прикосновение к экрану или цепи высокого напряжения грозит неприятным ударом.

Применение ионизатора.

При включенном ионизаторе следует находиться в 1… 1,5 м от люстры. Ежедневная доза для обычного помещения составляет не менее 20…30 мин., а лучше 30…50 мин. В помещениях с плохой вентиляцией ионизатор следует включать на короткие промежутки времени в течение всего дня. Электрическое поле ионизатора очищает воздух от пыли. Действие ионизированного воздуха всегда полезно. Однако ионизации подлежит лишь воздух нормального химического состава, поэтому желательно помещение проветривать.

Систематическое вдыхание ионизированного воздуха с концентрацией ионов (103…104)/см3 снимает усталость, сокращает время, требуемое для восстановления сил, значительно повышает работоспособность.

Хорошие результаты дает также ионизация воздуха в помещениях для домашней птицы, кроликов, свиней и крупных животных. При этом увеличивается содержание жира в молоке, вес, уменьшается падеж скота.

На рис.2 изображена принципиальная электрическая схема карманного ионизатора, создающего до 1,5 млн. отрицательных ионов в 1 см3 воздуха на расстоянии 0,2 м.

Данные элементов. Трансформатор Тр намотан на Ш-образном ферритовом сердечнике 12×16 мм с магнитной проницаемостью ц 2000 или на броневом сердечнике.

Обмотка I состоит из 46 витков провода ПЭЛ или ПЭВ 0,25; обмотка II — из 45 витков провода ПЭЛ или ПЭВ 0,5; обмотка III имеет 500 витков провода ПЭЛ или ПЭВ 0,05 (эту обмотку следует изолировать от обмотки I и II липкой изоляционной лентой).

Работа с прибором.

Переключатель устанавливают в позицию «+» или «-» в зависимости от того, какие ионы требуются. Отдаляют прибор от лица на 0,2 м и направляют к лицу электрод с острыми иглами 1 на 10… 15 мин. Сопротивление резистора Р подбирают по максимальной амплитуде импульсов в цепи коллектора. Резистор — проволочный из константана диаметром 0,1 мм (ток нагрузки 50 мА). Электрод 1 с 5… 10 иглами размещают непосредственно на устройстве. Чем больше емкость конденсатора С, тем надежнее работа прибора.

Ионизаторы, использующие высокое напряжение автомобильной системы зажигания, применяются как средство, снижающее усталость шофера. Однако, по мнению специалистов, ионизаторы типа, описанного выше, не дают и не могут давать никаких положительных результатов и вообще пахнут шарлатанством.

Дело в том, что для действительной ионизации воздуха и обеспечения достаточной продолжительности существования ионов необходимо подводить к электродам (к люстре) значительную мощность и напряжение 20…25 кВ.

ОЗОНАТОР ВОЗДУХА

рис. 3 Озонатор воздуха

Озонатор воздуха очищает воздух в помещении (например, от кухонных запахов, табачного дыма и т. п.).

Производительность его около 100 м3 за 20 мин. работы. Автотрансформатор Тр — строчный от телевизионного приемника (на него нельзя подавать напряжение выше 9 кВ), Л — стабилитрон, например, типа СГ4С, 1_ -два витка провода ПЭВ 0,4, на баллоне стабилитрона, С — два металлических диска диаметром 25 мм, с расстоянием между ними 20 мм, А — общий вывод всех электродов лампы Л — провод длиной 50 мм. Меняя емкость этого провода относительно металлического основания, добиваются того, чтобы сигнал генератора (треск) был наибольшим.

Устройство заключают в металлический кожух с отверстиями в верхней и боковых стенках.

Озонированный воздух напоминает лесной воздух после грозы с молнией. Однако надо помнить, что слишком высокая концентрация озона в воздухе вредна для здоровья.

схема. Как сделать ионизатор для квартиры из доступных деталей в домашних условиях?

Наличие чистого воздуха на улице и в помещении является неотъемлемой составляющей комфортной жизни человека. В ситуации с загрязнением воздушных масс в городе сделать что-то масштабное с воздухом трудно, тогда как облагородить атмосферу помещения не составит особого труда. В магазинах можно приобрести очистители, увлажнители и ионизаторы воздуха, которые призваны создавать наиболее комфортные условия для жизни и работы. Далеко не всегда есть необходимость что-то покупать, можно создать ионизатор воздуха своими силами.

Особенности

Воздух является основополагающей средой для жизнедеятельности человека, и от состояния воздушной среды будет зависеть качество и продолжительность жизни. Выбросы заводов, отходы промышленных предприятий, небольшое количество деревьев и зеленых зон, все это влияет на качество воздуха и на количество полезных компонентов в нем. Наиболее полезными для человека являются отрицательно зараженные ионы, которые необходимы для полноценной жизни.

В условиях города и квартиры, необходимое количество таких ионов сокращается в 15 раз, что может нанести серьезный вред здоровью и стать причиной многих заболеваний. Ввиду сложной экологической ситуации во многих странах, люди должны заботиться о себе сами, всеми возможными способами очищая воздушные массы возле себя. Наличие ионизатора дома существенно помогает бороться с проблемой, что связано с его основными свойствами:

• способность приводить в нормальное состояние работу сердечно-сосудистой системы;
• помогает человеку дольше оставаться активным, замедляет процессы старения;
• благотворно влияет на работу иммунной системы;
• блокирует возникновение многих инфекционных заболеваний, а также аллергий;
• помогает нормально спать, устраняет проблему бессонницы;
• налаживает чувство голода, если были проблемы с аппетитом;
• благотворно влияет на работу мозга, увеличивая его работоспособность;
• является профилактической мерой в борьбе с онкологическими заболеваниями;
• нивелирует влияние электроимпульсов от бытовых приборов на человека.

Благодаря наличию дома ионизатора, можно избавиться от частичек пыли, бактерий и вирусов, а также всевозможных аллергенов, которые негативно влияют на человека в помещении. Очень полезным будет такой прибор и при наличии детей, которые еще более чувствительные и имеют слабую иммунную систему. Использовать ионизатор следует только с того момента, как малыш подрос, до года применение ионизатора считается нежелательным.

Чтобы ионизатор воздуха приносил пользу, важно создать определенные условия окружающей среды. Так, в слишком грязной и пыльной комнате от его использования толку будет крайне мало. Важной особенностью прибора является сфера воздействия, которая распространяется на здоровых людей и тех, кто не страдает серьезными заболеваниями.

Нецелесообразным считается использование ионизатора, когда у человека имеются злокачественные опухоли или слишком повышена температура тела вследствие заболевания.

Устройство прибора

В домашних условиях может использоваться как покупной прибор, так и сделанный своими руками, но устройство и принцип действия у них будут похожими. Чтобы получить исключительно пользу от ионизатора, необходимо придерживаться таких правил его использования.

• Влажная уборка всех поверхностей, особенно пола, проводящаяся ежедневно. Последствием работы ионизатора является оседание большого количества пыли, которое должно своевременно удаляться, иначе благотворного влияния уже не будет.
• Использовать устройство можно не более 2 часов в день, после чего его необходимо отключить на сутки. Включение ионизатора на целый день категорически запрещено.
• При использовании прибора должна соблюдаться правильная дистанция, которая не должна быть менее 1,5 метра.

Польза от ионизатора воздуха очевидна, потому многие стремятся иметь его у себя дома. Чтобы не тратить лишние деньги, можно сделать такое устройство самостоятельно. Наиболее безопасной считается солевая лампа, которая подходит как для детей, так и для взрослых и не имеет отрицательного воздействия.

Если есть желание сделать любой другой ионизатор воздуха своими руками, то следует знать такие правила.

• Детали для устройства должны быть подобраны правильные, четко соответствовать схеме и размещаться в корпусе, который подходит им по размерам. Важно разместить конденсаторы и диоды как можно дальше друг от друга.
• Выводы должны быть покрыты парафином, что даст возможность избегать коронного разряда.
• Прибор не должен излучать посторонние запахи, это будет свидетельством неполадок или проблем в конструкции.
• Прежде чем испытывать прибор для всей квартиры, необходимо удостовериться в его правильной работе.

Задумавшись о том, чтобы создать ионизатор воздуха своими руками, стоит хорошо подготовиться, чтобы прибор был действительно полезным, иначе это будет пустая трата времени и денег, а также несет риск ввиду некорректной работы ионизатора.

Самостоятельное изготовление

Ионизатор воздуха можно создать из доступных дома деталей, которые лежат без дела или находятся в неработающей бытовой технике. Вариантов для сооружения прибора может быть много, все зависит от опыта мастера и типа ионизатора. Самый простой вариант требует таких компонентов:

• небольшую пластмассовую емкость, для чего можно взять яйцо из «Киндера»;
• 2 провода с диаметром 0.5 мм;
• штепсельная вилка, имеющая разводной тип;
• изолирующие материалы;
• ножницы, которыми будет осуществляться монтаж;
• игла, которой будут проделываться отверстия.

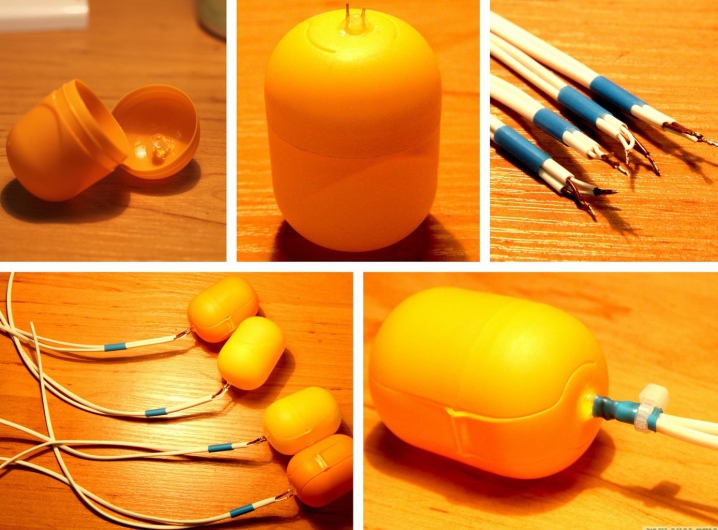

В яйце из-под «Киндера» иглой делаются 2 отверстия, в которые будет вводиться провод. В одну часть необходимо вставить провод с положительно заряженными частицами, в другую – с отрицательно заряженными. Жилы необходимо заизолировать и соединить между собой. Вторая часть провода присоединяется к вилке.

Подобное устройство необходимо положить в коробку соответствующего размера и поставить там, где до нее не доберутся дети и домашние животные.

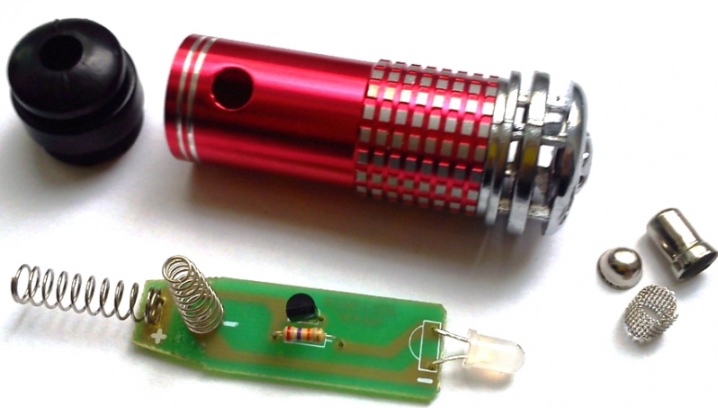

Можно создать ионизатор воздуха для автомобиля, для чего необходим трансформатор. Создание прибора из строчного трансформатора будет немного более сложным, но под силу многим. Устройство можно взять в старом компьютере или телевизоре. На сердечник, который был освобожден от старой обмотки, нужно намотать новые провода. Этот процесс должен быть сделан правильно, так как состоит из нескольких этапов, первичной и вторичной намотки. Первичная предполагает 14 витков, а вторичная 600.

Чтобы конструкция была безопасной, ее обязательно нужно заизолировать, используя при этом обычный скотч. При вторичной обмотке важно изолировать конструкцию, использую скотч после каждых 100 витков. Готовый трансформатор нужно присоединить к таймеру. Следующим этапом будет конструирование умножителя напряжения, для чего нужны диоды КЦ 106 и конденсаторы с мощностью до 10 кВт и 3300пФ. Электроды умножителя должны быть установлены на расстоянии в 3 см, после чего прибор готов и может быть включен в сеть.

Наиболее популярный ионизатор, который можно сделать дома, представляет собой люстру Чижевского. Схема этого устройства проста.

• Алюминиевый обруч в 1 м диаметром – основа прибора.
• Медные провода с диаметром 1 мм, которые крепятся к основанию.
• Расстояние между проводами должно быть около 45 мм.
• Сетка не должна натягиваться, лучше если провода будут провисать до 90 мм.
• В месте пересечения медных проводов необходимо припаять иголки длиной не более 5 см. Важно, чтобы иглы были максимально острыми, ведь по ним будет стекать отрицательный заряд.
• Прикрепить к основе на равном расстоянии 3 медных провода диаметром в 1 мм.
• Второй конец этих проводов нужно спаять вместе над основой.
• Присоединение генератора в том месте, где скрепляются медные провода.

Чтобы обеспечить работоспособность такой лампы, необходимо напряжение больше 25 кВт, а для большего помещения примерно 50 кв. м, напряжение должно быть до 40 кВт. Оптимальное расстояние от люстры до человека должно составлять 1,5 метра. При выключении прибора не стоит какое-то время к нему прикасаться, так как он несет в себе остаточный заряд.

Во время работы устройства не нужно его трогать, так как человека может ударить разрядом, что нанесет вред здоровью.

Несмотря на свою популярность, люстра Чижевского имеет и свои слабые стороны, которые выражаются в выделении вредоносных биологически активных газов. Чтобы решить эту проблему, было решено собрать биполярный ионизатор воздуха, который отличался от предшественника. Такой прибор выделял не только полезные аэроионы, но и бесполезные, что не давало повысить уровень электростатического напряжения в помещении. Сделать ионизатор можно при помощи:

• генератора;
• высоковольтного трансформатора;
• умножителя напряжения;
• блока питания.

Чтобы создать прибор правильно, не упустив ничего, стоит приобрести полноценный набор для самостоятельной сборки, который напоминает конструктор. Наиболее распространенным производителем является «Мастер-Кит», который зарекомендовал себя как надежная фирма. Ее продукция и детали имеют хорошее качество и небольшую стоимость.

Создать ионизатор воздуха самостоятельно не слишком сложно, но иметь общие азы радиотехники, умение паять и работать с различными материалами все же необходимо. Большинство приборов работают от напряжения, а потому стоит быть аккуратным в работе, чтобы не получить поражение током и не стать причиной возникновения пожароопасной ситуации.

О том, как сделать ионизатор воздуха своими руками, смотрите в следующем видео.

Как сделать ионизатор воздуха своими руками: схемы и виды

Существует несколько видов приборов для очищения и увлажнения воздуха в помещении. Ионизаторы насыщают атмосферу отрицательными ионами кислорода, уничтожая бактерии и микроорганизмы. Чтобы не тратить такие деньги на устройство, можно изготовить ионизатор воздуха своими руками.

Схема и принцип действия

Перед созданием ионизатора разберитесь с его принципом работы и конструкцией.

Принцип действия простой: пропуская через себя воздушные массы, ионизатор отрицательно заряжает молекулы кислорода аэроионами. Качество воздуха в доме улучшается, оказывая полезное действие на организм.

Частицы становятся отрицательно заряженными, проходя сквозь коронный электрический разряд. Он возникает в результате подачи на специальные электроды высокого напряжения, которое должно составлять от 15 кВ и подаваться на электроды импульсами с повышающего трансформатора.

Отрицательный заряд получают молекулы кислорода, частицы и микроорганизмы в воздухе. Чтобы воздух в помещении постоянно проходил через коронный разряд, прибор снабжается вентилятором.

Многие модели оснащены фильтром в виде положительно заряженной металлической пластины. Находящиеся в атмосфере микрочастицы проходят через устройство, получают отрицательный заряд и на выходе из прибора прилипают к положительно заряженной пластине. Фильтр делается съемным для удобства очистки накопившихся загрязнений.

Стандартный ионизатор

Чтобы сделать ионизатор воздуха для квартиры своими руками, нужно иметь опыт в пайке радиоэлементов. При его отсутствии лучше приобрести готовое изделие.
Сборка производится в строгом соответствии со схемой.

Принцип действия согласно схеме:

1. Мультивибратор из маломощных транзисторов VT1 и VT2 генерирует импульсы. В нашем случае транзисторы КТ315.
2. Частота импульсов регулируется от 30 до 60 кГц резистором R7.
3. Импульсы усиливаются при помощи транзисторов VT3 и VT4, применяются транзисторы КТ816.
4. Усиленные импульсы поступают на первую и вторую обмотки повышающего трансформатора Т2.
5. Высокое напряжение с третьей обмотки идет на умножитель из конденсаторов С8-С13 и диодов VD5-VD10.
6. Напряжение 15 кВ идет на заостренные электроды.

В качестве электродов применен многожильный провод из меди. Каждая жила загнута перпендикулярно кабелю.

Между электродами должно быть равное расстояние. Готовая конструкция электродов должна иметь форму зонта.

Циркуляция воздуха через излучатель обеспечивается электрическим вентилятором. В схеме применяется кулер от компьютера. Можно применить другой вентилятор подходящего размера.

Питание вентилятора осуществляется при помощи силового трансформатора и выпрямительного блока.

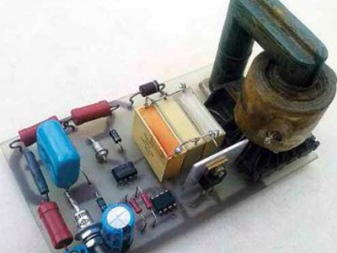

Все детали монтируются на плате из текстолита и устанавливаются в подходящий корпус. При соответствии всех элементов схеме и правильной установке после включения устройство будет работать без дополнительных настроек.

Отклонение от схемы или нарушение правил техники безопасности могут привести к поражению электрическим током.

Самый безопасный ионизатор

Существует различные схемы ионизаторов воздуха, по которым можно изготовить прибор своими руками. Собирая устройство по некоторым из них, можно получить ожоги или удар током. Ниже представлена схема самого безопасного самодельного ионизатора воздуха.

Безопасность прибора достигается за счет выполнения в корпусе от старого блока питания компьютера: исключается прикосновение человека к частям находящимся под напряжением.

Питание схемы от бытовой сети 220 В.

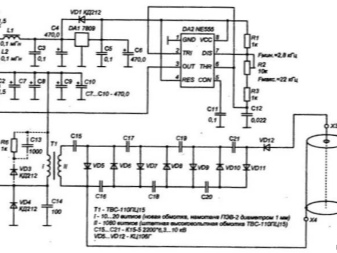

Генератор импульсов основан на микросхеме переменно включающей резисторы VT1 VT2. Чтобы ограничить ток на первичной обмотке трансформатора Т1, последовательно с ней подключен балласт в виде чашечного сердечника с намотанными на него 20 витками медной жилы сечением 0,5 мм. Частота импульсов изменяется при помощи резистора R 2.1. При уменьшении частоты импульсов напряжение на выходе повысится.

Высоковольтные импульсы снимаются с вторичной обмотки, проходят через умножитель на основе диодов VD4-VD7 и конденсаторов С9-С11 и обретают напряжение 12кВ.

С выхода умножителя напряжение идет на электроды в форме зонта. Расстояние между жилами зависит от их количества. Размер зазора между корпусом и излучателем должен составлять 1,2 см.

Все элементы монтируются на текстолитовой плате и устанавливаются в корпус. Для продвижения воздушного потока используется вентилятор. В схеме применен родной вентилятор охлаждения блока питания.

Созданный по такой схеме прибор подойдет для ионизации воздуха в квартире. Благодаря встроенному вентилятору он быстро насыщает микроклимат помещения отрицательными ионами. Корпус делает его безопасным для здоровья человека.

Автомобильный ионизатор

Ионизация воздуха в автомобиле нужна не меньше, чем в квартире. На качество атмосферы оказывает влияние отработанные газы, которые попадают в авто.

Устройство, предназначенное для автомобилей:

• компактное;
• работает от бортовой сети питания 12 В;
• безопасно для водителя и пассажиров.

Создать ионизатор воздуха для автомобиля можно по следующей схеме.

Импульсы прямоугольного типа генерируются микросхемой NE555 и подаются на мощный полевой транзистор. С резистора напряжение идет на повышающий трансформатор. Повышенное напряжение снимается с вторичной обмотки и через выпрямитель, заряжая конденсатор, поступает на электроды. Напряжение на электродах около 7 кВ. Трансформатор можно взять из советского телевизора.

Для безопасности вмонтируйте устройство в корпус, не проводящий ток. При работе устройства транзистор сильно греется, поэтому нужно предусмотреть радиатор охлаждения.

Ионизатор для двигателя внутреннего сгорания

Ионизаторы применяются не только для обработки воздуха в помещениях. Существуют модели, которые устанавливают на двигатель внутреннего сгорания авто. Удается отделять отрицательные молекулы топлива от положительных. Это способствует ускорению процесса сгорания и положительно влияет на динамику авто. Ниже представлена схема, по которой можно создать ионизатор для двигателя своими руками.

Компоненты:

• R4-2k, R3-1.5k, R2-75k, R1-2k;
• C3-500мкФ*25Вольт, С2-47мкФ*25В, С110нФ;
• DD1-К561ЛН2;
• VT1-IRL3803, IRF3205;
• VD1.2-КД521А, КД103А;
• Т1-ТВС110П2;
• FU1-2А.

Умножитель построен на конденсаторах К73-13 и диодах КЦ106Г. Применяется строчный повышающий трансформатор от черно-белого телевизора. Чтобы его модернизировать, снимите первичные обмотки и этой же жилой намотайте 9 витков.

Транзистор сильно нагревается, поэтому устанавливайте его на охлаждающий радиатор.

Электроды, производящие ионизацию воздуха помещаются в трубку, которая крепится на входное отверстие воздушного фильтра автомобиля.

Люстра Чижевского

Конструкция ионизатора «Люстра Чижевского» состоит из преобразователя напряжения и отдельно собранных электродов в виде люстры.

Изготавливается она так:

1. Изготовьте окружность из медной проволоки сечением 5 мм.
2. Закрепите отрезки проволоки диаметром 0,6 мм параллельно по всей площади кольца.
3. Закрепите такие же отрезки перпендикулярно предыдущим образуя решетку. Проволока крепится с провисанием. Размер между отрезками должен составлять 4 см.
4. В точках пересечения проволоки припаяйте металлические иголки длинной 3 см. Они и будут ионизировать воздух.
5. Сделайте крепление кольца к потолку при помощи отрезков проволоки равной длинны и медного кольца.

Люстра крепится к потолку при помощи непроводящей ток нити. Напряжение подается с преобразователя на люстру при помощи высоковольтного провода. Можно использовать кабель от телевизионной антенны, зачищенный от верхнего слоя изоляции и обмотки экрана.

Люстра находится под высоким напряжением, поэтому не допускается работа прибора на расстоянии до 1,5 м к человеку. Не прикасайтесь к люстре даже после выключения: заряженные конденсаторы еще некоторое время подают напряжение на излучатель.

Изготовить ионизатор воздуха возможно даже в домашних условиях, при этом сэкономив средства. Устройство будет очищать атмосферу помещения не хуже продающейся на рынке техники. Но не пытайтесь делать электробироры своими руками без необходимых навыков.

Ионизатор воздуха своими руками схема

Как сделать ионизатор воздуха своими руками: схемы и виды

Существует несколько видов приборов для очищения и увлажнения воздуха в помещении. Ионизаторы насыщают атмосферу отрицательными ионами кислорода, уничтожая бактерии и микроорганизмы. Чтобы не тратить такие деньги на устройство, можно изготовить ионизатор воздуха своими руками.

Схема и принцип действия

Перед созданием ионизатора разберитесь с его принципом работы и конструкцией.

Принцип действия простой: пропуская через себя воздушные массы, ионизатор отрицательно заряжает молекулы кислорода аэроионами. Качество воздуха в доме улучшается, оказывая полезное действие на организм.

Частицы становятся отрицательно заряженными, проходя сквозь коронный электрический разряд. Он возникает в результате подачи на специальные электроды высокого напряжения, которое должно составлять от 15 кВ и подаваться на электроды импульсами с повышающего трансформатора.

Отрицательный заряд получают молекулы кислорода, частицы и микроорганизмы в воздухе. Чтобы воздух в помещении постоянно проходил через коронный разряд, прибор снабжается вентилятором.

Многие модели оснащены фильтром в виде положительно заряженной металлической пластины. Находящиеся в атмосфере микрочастицы проходят через устройство, получают отрицательный заряд и на выходе из прибора прилипают к положительно заряженной пластине. Фильтр делается съемным для удобства очистки накопившихся загрязнений.

Стандартный ионизатор

Чтобы сделать ионизатор воздуха для квартиры своими руками, нужно иметь опыт в пайке радиоэлементов. При его отсутствии лучше приобрести готовое изделие. Сборка производится в строгом соответствии со схемой.

Принцип действия согласно схеме:

1. Мультивибратор из маломощных транзисторов VT1 и VT2 генерирует импульсы. В нашем случае транзисторы КТ315.
2. Частота импульсов регулируется от 30 до 60 кГц резистором R7.
3. Импульсы усиливаются при помощи транзисторов VT3 и VT4, применяются транзисторы КТ816.
4. Усиленные импульсы поступают на первую и вторую обмотки повышающего трансформатора Т2.
5. Высокое напряжение с третьей обмотки идет на умножитель из конденсаторов С8-С13 и диодов VD5-VD10.
6. Напряжение 15 кВ идет на заостренные электроды.

В качестве электродов применен многожильный провод из меди. Каждая жила загнута перпендикулярно кабелю.

Между электродами должно быть равное расстояние. Готовая конструкция электродов должна иметь форму зонта.

Циркуляция воздуха через излучатель обеспечивается электрическим вентилятором. В схеме применяется кулер от компьютера. Можно применить другой вентилятор подходящего размера.

Питание вентилятора осуществляется при помощи силового трансформатора и выпрямительного блока.

Все детали монтируются на плате из текстолита и устанавливаются в подходящий корпус. При соответствии всех элементов схеме и правильной установке после включения устройство будет работать без дополнительных настроек.

Отклонение от схемы или нарушение правил техники безопасности могут привести к поражению электрическим током.

Самый безопасный ионизатор

Существует различные схемы ионизаторов воздуха, по которым можно изготовить прибор своими руками. Собирая устройство по некоторым из них, можно получить ожоги или удар током. Ниже представлена схема самого безопасного самодельного ионизатора воздуха.

Безопасность прибора достигается за счет выполнения в корпусе от старого блока питания компьютера: исключается прикосновение человека к частям находящимся под напряжением.

Питание схемы от бытовой сети 220 В.

Генератор импульсов основан на микросхеме переменно включающей резисторы VT1 VT2. Чтобы ограничить ток на первичной обмотке трансформатора Т1, последовательно с ней подключен балласт в виде чашечного сердечника с намотанными на него 20 витками медной жилы сечением 0,5 мм. Частота импульсов изменяется при помощи резистора R 2.1. При уменьшении частоты импульсов напряжение на выходе повысится.

Высоковольтные импульсы снимаются с вторичной обмотки, проходят через умножитель на основе диодов VD4-VD7 и конденсаторов С9-С11 и обретают напряжение 12кВ.

С выхода умножителя напряжение идет на электроды в форме зонта. Расстояние между жилами зависит от их количества. Размер зазора между корпусом и излучателем должен составлять 1,2 см.

Все элементы монтируются на текстолитовой плате и устанавливаются в корпус. Для продвижения воздушного потока используется вентилятор. В схеме применен родной вентилятор охлаждения блока питания.

Созданный по такой схеме прибор подойдет для ионизации воздуха в квартире. Благодаря встроенному вентилятору он быстро насыщает микроклимат помещения отрицательными ионами. Корпус делает его безопасным для здоровья человека.

Автомобильный ионизатор

Ионизация воздуха в автомобиле нужна не меньше, чем в квартире. На качество атмосферы оказывает влияние отработанные газы, которые попадают в авто.

Устройство, предназначенное для автомобилей:

• компактное;
• работает от бортовой сети питания 12 В;
• безопасно для водителя и пассажиров.

Создать ионизатор воздуха для автомобиля можно по следующей схеме.

Импульсы прямоугольного типа генерируются микросхемой NE555 и подаются на мощный полевой транзистор. С резистора напряжение идет на повышающий трансформатор. Повышенное напряжение снимается с вторичной обмотки и через выпрямитель, заряжая конденсатор, поступает на электроды. Напряжение на электродах около 7 кВ. Трансформатор можно взять из советского телевизора.

Для безопасности вмонтируйте устройство в корпус, не проводящий ток. При работе устройства транзистор сильно греется, поэтому нужно предусмотреть радиатор охлаждения.

Ионизатор для двигателя внутреннего сгорания

Ионизаторы применяются не только для обработки воздуха в помещениях. Существуют модели, которые устанавливают на двигатель внутреннего сгорания авто. Удается отделять отрицательные молекулы топлива от положительных. Это способствует ускорению процесса сгорания и положительно влияет на динамику авто. Ниже представлена схема, по которой можно создать ионизатор для двигателя своими руками.

Компоненты:

• R4-2k, R3-1.5k, R2-75k, R1-2k;
• C3-500мкФ*25Вольт, С2-47мкФ*25В, С110нФ;
• DD1-К561ЛН2;
• VT1-IRL3803, IRF3205;
• VD1.2-КД521А, КД103А;
• Т1-ТВС110П2;
• FU1-2А.

Как сделать ионизатор воздуха своими руками — как ионизировать воздух в домашних условиях?

Автомобильный ионизатор

Автомобили – это такие же замкнутые пространства, как и обычные помещения. Отличие их в том, что помимо микроскопической пыли, собирающейся внутри салона, негативного воздействия имеющихся электрических устройств, к перечню вредных факторов добавляется повышенная степень влияния бензиновых и масляных выбросов. В таких условиях ионизирующее устройство, безусловно, необходимо. Можно его купить, а можно, опять же, собрать самостоятельно.

Прежде всего, следует понять принцип работы такого прибора: он связан с преобразователем напряжения. Схема преобразователя является простейшей для всех тех, кто хоть немного разбирается в технике. Активным элементом в ней служит транзистор. Лучше всего использовать транзисторы серии КТ 818 или КТ 819, в этом случае в схеме практически ничего не придется менять. В качестве умножителя напряжения используем диоды КЦ106 и аналоги.

При выборе конденсатора обращайте внимание на его рабочее напряжение, которое должно быть в промежутке от 3 до 6 кВ, и на емкость – 600-4500 мкФ.

Обмотку готового трансформатора следует делать по слоям, каждый из которых должен состоять из 100 витков. Каждый слой подлежит очень тщательной изоляции. После проделанных манипуляций трансформатор желательно залить эпоксидной смолой. Ждем, когда смола высохнет, подключаем таймер, соединяем с умножителем напряжения, раздвигаем выходные провода до 3 см и подключаем к сети.

Люстра Чижевского

Знаменитая люстра Чижевского – это тоже ионизатор, только в виде люстры, и ее также можно изготовить самостоятельно.

Для этого на алюминиевый обруч крепятся медные провода диаметром до 1 мм, их расположение – перпендикулярно друг другу. Сетка, которая при этом получилась, должна опускаться вниз на 6-9 см. На точке пересечения проводов необходимо припаять иголки из металла размером приблизительно в 4 см. Предпочтительно, чтобы эти иголки были очень острыми, от этого зависит эффект работы люстры. На равном расстоянии к обручу прикрепляют три провода из меди, их следует спаять над обручем вместе, а потом присоединить генератор высокого напряжения. Для правильной работы люстры напряжение должно быть от 25 кВ.

Для люстры может быть использована катушка зажигания как от автомобиля, так и от мотоцикла.

Необходимое сопротивление можно собрать из трех резисторов, которые соединяются параллельно. Их мощность должна быть приблизительно 2 Вт, а сопротивление – около 3 кОм.

Монтаж деталей ионизатора должен производиться в корпусе соответствующих для этого размеров, этот размер обеспечит необходимое расстояние между выводами конденсаторов и высоковольтных диодов. После монтажа рекомендуется покрыть выводы парафином. Если люстра изготовлена правильно, она начинает исправно функционировать сразу.

В процессе эксплуатации устройства не должны присутствовать посторонние запахи. Если запахи озона все-таки ощущаются, то необходимо проверить схему подключения, а также провести инспекцию самой люстры.

При этом напряжение на выходе можно изменить через подбор сопротивления или емкости. Еще одним достоверным способом, подтверждающим эффективность работы люстры Чижевского, можно считать поднесение небольшого кусочка ваты. На расстоянии в 0,5 см его непременно должно притянуть к устройству.

Из всего вышеизложенного можно сделать вывод, что изготовление ионизатора воздуха – не такая уж сложная задача, и ее вполне можно осуществить своими собственными руками.

Назначение и принцип действия ионизатора

Как показали исследования, количество ионизированного содержимого в воздушном пространстве городских квартир, полезного для человека, примерно в 10-15 раз меньше от требуемой нормы. В естественных природных условиях в зависимости от конкретной местности, их количество составляет 600-50000 единиц на 1 см3.

Стандартный очиститель воздуха, применяемый в домашних условиях, способствует повышению уровня полезных ионов, благотворно влияющих на организм. Укрепляется иммунитет, нормализуется сон и работу сердечно-сосудистой системы, человек значительно меньше утомляется, снижен риск инфекционных и других заболеваний. Работа ионизатора для квартиры способствует удалению из воздуха аллергенов и пыли, бактерий и вирусов, а сам воздух становится гораздо чище.

Основной функцией ионизатора является придание воздушным частицам отрицательного заряда, после чего они становятся так называемыми аэроионами, благотворно действующими на людей. За счет наэлектризованных молекул кислорода воздушная среда оздоровляется, а общее самочувствие человека улучшается. Для того чтобы обыкновенные частицы стали отрицательными ионами, воздушная масса должна пройти через коронный электрический разряд. Аллергены, пыль, болезнетворные микроорганизмы проходят через ионизатор и получают электрический заряд.

После этого какая-то их часть попадает на пластину с противоположным зарядом и притягивается к ней. Другие вредные вещества и частицы быстро оседают на поверхностях возле ионизатора, а затем удаляются во время влажной уборки.

Создание внутри ионизатора коронного разряда осуществляется под действием электрического тока высокого напряжения, как минимум 15 кВ. Его подача осуществляется с повышающего трансформатора в виде импульсов на заостренные металлические электроды, образующие единую систему. Одновременно происходит образование молекул О3 – озона, вредного для организма в количестве, превышающем норму. Поэтому ионизатор воздуха, изготовленный своими руками, должен обеспечивать нужную концентрацию путем регулировки разряда на определенную частоту и силу.

Следует учитывать, что ионизировать воздух с помощью данных устройств не рекомендуется в помещениях, где находятся люди со злокачественными опухолями, с повышенной температурой, а также дети, возрастом до 1 года. Ионизатор, сделанный самостоятельно, нежелательно использовать в запыленных или задымленных комнатах.

Как сделать ионизатор по стандартной схеме

Самодельный очиститель воздуха необходимо собирать в соответствии со схемой, соблюдая все рекомендации и порядок действий. Неправильно собранный прибор способен существенно навредить здоровью, нанести травму в виде ожога или поражения электротоком. В любом случае перед тем как сделать ионизатор воздуха своими руками, следует подготовить необходимые материалы и детали.

Основой прибора, изготовленного в домашних условиях, может послужить корпус от блока питания со старого компьютера. В качестве вентилятора подойдет кулер с того же компьютера. Силовой повышающий трансформатор можно взять любой в пределах 220/18-20 В, например ТВС 90П4. Из материалов необходимо подготовить текстолитовую плату, толщиной 2,5-3,0 мм, крепеж и соединительные провода.

Все радиодетали приобретаются в соответствии со схемой, представленной ниже:

Лучше всего подойдут транзисторы КТ315 или аналогичные элементы с такой же мощностью. Стабилитроны схемы Д815 также могут быть заменены подобными. В качестве стабилитрона VD4 подойдут элементы КС512А или Д815Д.

Готовые диодные мосты могут заменяться отдельными диодами, собранными в единый комплект. Их расчетное напряжение составляет 400 вольт, а ток – не ниже 0,5 А. Другие детали схемы заменяются аналогами с одинаковыми техническими характеристиками.

Готовый очиститель воздуха, который представляет данная схема, будет работать в следующем алгоритме:

• Генерация начальных импульсов осуществляется с помощью мультивибратора, собранного на основе транзисторов малой мощности VT1 и VT2 марки КТ315.
• Регулировка частоты таких импульсов выполняется при помощи резистора R7 в пределах от 30 до 60 кГц.
• Далее схема предполагает усиление сгенерированных импульсов транзисторами VT3 и VT4 марки КТ816, после чего они поступают на повышающий трансформатор Т2 к обмоткам I и II.
• С III-й обмотки снимается напряжение в пределах 2,5 кВ, которое, проходя через умножитель, возрастает уже до 15 кВ, после чего оно поступает на рабочие электроды этой самоделки.

Для изготовления ионизирующих электродов применяется медный многожильный провод. Вначале он очищается от изоляции, а потом все жилы загибаются в разные стороны под 90 градусов в виде зонтика. Он устанавливается от корпуса на расстоянии, подбираемом опытным путем, чтобы вырабатывалось необходимое количество ионов.

Представленная схема ионизатора воздуха, кроме основных элементов содержит искровой разрядник SG1, срабатывающий при повышенном напряжении в трансформаторной обмотке. Большое значение имеет продувка воздуха через электроды многожильного провода – зонтика. С этой целью внутри корпуса блока питания монтируется кулер. Для его питания задействован силовой трансформатор и выпрямительный блок со стабилизацией.

Если самодельный ионизатор воздуха сделан по всем правилам, он должен заработать практически сразу. После этого останется лишь выполнить необходимые регулировки.

Ионизатор – люстра Чижевского своими руками

Одним из эффективных вариантов очистки воздуха в помещениях считается люстра Чижевского. Она включает в себя две части – саму люстру и преобразователь высокого напряжения. Конструктивно устройство состоит из алюминиевого обруча, диаметром до 1 метра, на котором закрепляются медные луженые провода, диаметром 1 мм. Шаг сетки составляет в среднем 35-45 мм. Сама сетка провисает относительно обруча на 6-9 см. В каждой точке пересечения припаивается металлическая игла, длиной до 4 см.

Иголки рекомендуется максимально заострить, от этого конструкция будет работать гораздо эффективнее. К обручу прикрепляются медные провода в количестве трех, расположенные равномерно через каждые 120 градусов. Их концы соединяются вместе над обручем с помощью пайки. Далее эта точка соединяется с высоковольтным генератором.

Для нормальной работы люстру Чижевского необходимо обеспечить высоковольтным напряжением не ниже 25 кВ. Этот показатель может изменяться в зависимости от площади помещения. С этой целью схема очистителя дополняется необходимым количеством каскадов умножителя, представляющего собой высоковольтный генератор.

Для чего нужна ионизация

Чтобы узнать вред и пользу ионизации воздуха для организма человека, необходимо иметь понятие о том, что такой воздух представляет собой, какими свойствами обладает.

Все вещества состоят из атомов, которые в свою очередь состоят из положительно заряженного ядра и отрицательно заряженных электронов. Когда атом отдает либо протон, либо электрон, частица превращается в ион. Этот процесс называется ионизацией.

Природой предусмотрено следующее: чтобы человек хорошо чувствовал себя, полезный воздух должен быть обогащен ионами легкой массы, предпочтение отдается отрицательно заряженным частицам.

Если условие не соблюдается, то это сказывается на общем состоянии здоровья, которому причиняется вред: головные боли, вялость, быстрая утомляемость, снижение иммунитета.

Чтобы человек себя чувствовал полноценно, в природе сформировался необходимый химический состав воздуха, обладающий полезными свойствами, но из-за индустриального развития он значительно изменился. Большое количество транспортных средств, промышленность, электроприборы – все это снижает полезный уровень ионизации воздуха.

Полезен ли ионизатор для новорожденных детей

Внимание! Активировать ионизатор в помещении для новорожденного ребенка можно только после консультации с педиатром.

Для родителей нет ничего важнее здоровья и благополучия детей. В мире остро стоит проблема состояния окружающей среды. Ежедневно ей причиняется колоссальный вред благодаря не самой полезной деятельности человека.

В особенности это касается городов, где наблюдается избыток автомобильного транспорта. Чтобы оградить ребенка от вреда, необходимо наличие ионизатора воздуха, который обладает особыми свойствами.

Для нормального состояния малыша необходимо обеспечить влажность воздуха на уровне 50–70%. Но в естественных условиях этого тяжело добиться. С этой целью необходимо использование ионизатора.

Устройство можно использовать после исполнения ребенку месяца.

Приобретение ионизатора воздуха для ребенка решает несколько проблем:

1. Из воздуха извлекаются аллергены. Сейчас дети более подвержены воздействию аллергии, чем 100 лет назад.
2. Приостанавливается снижение иммунитета.

Свойства, приносящие вред, а не пользу:

1. Организм ребенка привыкает к условиям, которые обеспечивает ионизатор, поэтому после столкновения с воздухом на улице может подхватить заболевание.
2. Возможен избыток ионов со знаком минус.

Поэтому стоит следовать рекомендациям: не размещать девайс вблизи ребенка и активировать ионизатор для детей на определенный промежуток времени, рассчитанный либо прибором, либо самостоятельно.

Как правильно пользоваться ионизатором воздуха

Правильно пользоваться ионизатором воздуха, чтобы прибор максимально проявлял свои полезные свойства, нужно следующим образом:

1. Проветривать и включать ионизатор в разное время. Эффективность устройства при открытом окне будет сведена к минимуму, а его полезные свойства буквально вылетят в окно.
2. В первые 10–15 минут работы прибора лучше покинуть помещение, чтобы не причинить вреда собственному организму.
3. Курение строго запрещено при включенном приборе, так как в воздухе появляется еще большее количество канцерогенных веществ.
4. Размещать девайс рекомендуется на расстоянии 1–3 м от человека. Его можно повесить на стену или поставить на тумбочку.
5. Чтобы убрать вред от воздействия телевизоров или компьютеров, нужно размещать устройство между смотрящим и экраном.
6. Если полезная ионизация проводится первый раз, нужно ограничиться 20 минутами действия прибора.
7. Если в помещении расположены и компьютер, и телевизор, то стоит оставлять прибор на более продолжительное время, чтобы вред от электронных устройств минимизировался.
8. Если повышен риск развития вредных заболеваний органов системы дыхания, можно проводить по 3–4 сеанса по 10 минут в день. Тогда организм получит больше пользы.

Как выбрать ионизатор воздуха для квартиры и дома

Чтобы выбрать нужный ионизатор воздуха, следует ответить на ряд вопросов.

• С какой целью приобретается устройство? Замечание! Большая часть покупателей боится появления вреда от озона, но концентрация будет превышена только в случае, если использовать ионизатор, обладающий свойством работы «ветра с ионами».
• Если нужно внести полезную свежесть в помещение и улучшить самочувствие, поможет обычный ионизатор для помещений малой площади. Он приносит минимум вреда здоровью и обладает стандартными полезными свойствами.
• Если ионизатор приобретается, чтобы избавить воздух от вредных аллергенов, нужно покупать соляную лампу, которая обладает мягкой ионизацией и не выделяет озона.
• Если требуется избавиться от вредного табачного дыма, лучше купить ионизатор, активно образующий озон, так как он разлагает частицы табачного дыма и приносит тем самым необходимую пользу.

Убрать всю пыль, обладающую вредными свойствами, из воздуха, поможет НЕРА-фильтр, который проведет необходимую уборку и не выделит озона.

Какая мощность будет оптимальной? Мощность следует выбирать в соответствии с площадью помещения.

Какой уровень шума будет комфортным? Существуют приборы с вентиляторами, которые обладают большей скоростью очищения воздуха, но создают шумовой дискомфорт, который может причинить вред нервной системе.

Насколько сухой воздух в помещении? Если ощущается сухость, нужно приобретать ионизатор, обладающий полезными свойствами увлажнителя.

Где будет установлен прибор? Если это будет многолюдный офис с большим количеством компьютеров, необходим мощный ионизатор.

Обязательно перед использованием ознакомиться с характеристиками. Делается это с целью предотвращения образования излишка отрицательных ионов.

Выше перечисленные вопросы способны помочь выбрать оптимальный в плане пользы и вреда ионизатор воздуха для дома или иного помещения.

Внимание! Нужно обязательно покупать ионизатор, оснащенный фильтром, который можно легко снимать, чтобы удалять осадок.

Не стоит забывать ухаживать за состоянием ионизатора, чтобы не снизилась эффективность и он не начал приносить вред, а не пользу. Например, мыть электростатические фильтры минимум один-два раза в неделю.

Почему биполярный ионизатор лучше

Этот вид ионизатора приносит больше пользы потому, что образует два типа ионов: как отрицательные, так и положительные. Существуют условия, в которых это необходимо, например улучшение воздуха в помещениях с больными людьми.

В помещении, где большое количество техники, это только усугубит ситуацию и принесет больше вреда, чем пользы. Кроме того, биполярные ионизаторы стоят намного дороже обычных.

Лада 2104 сафари ›
Бортжурнал ›
Ионизатор воздуха для нашего двигателя статья ( 1 )

Так как мы ездим на недоделанных машинах и совершенству нет предела; я решил улучшить сгорание горючей смеси в цилиндрах при помощи ионизатора .КБ нитрон г.Самара и прочие производители этих устройств просят за них много. Мои искания в интернете наконец то увенчались успехом.Вот эта конструкция и ничего сложного demet-80.livejournal.com/2312.html Цена вопроса у нас в Оренбурге 500р .АЗ-1(2) на авторынке стоит 100р. Комутатор от ваз 08 стоит 200р. Косичка проводов на зажигание ваз 08 200р.Катушка зажигания пойдет любая. У меня с моей машины осталась (после установки БСЗ) там в комплекте идет своя катушка от восьмерки. Втыкаем АЗ в разьем трамблера а комутатор в разьем с семью контактами.Синий провод на( плюс) -катушки зажигания а коричневый на клемму( К) катушки зажиг. Останется четный провод-этот на массу(на кузов). Теперь остались 2 разьема-один большой но с пятью контактами и другой маленький квадратный 4 штырька (на датчик холла) .Из этого маленького вытаскиваем штырек с синим проводом (это будет +) который будет включать устройство. Остальное отрезаем. Желательно +(синий провод) подключить через тумблер и предоханитель. Излучатель у меня был от сломанного (заводского )ионизатора который восстановить не получилось. Постарался сфоткать на китайский телефон свечение в излучателе при свете и в темноте.Вчера поставил на авто.Прирост мощности не большой появился.Малек экономия — пока не замерял .Да еще забыл: дядька тот что подавал мне на авторынке это все — предлагал коммутатор за 350.На вопрос какая разница он пояснил что свечение будет мощнее так как- коммутатор дает искру а катушка ее только усиливает.Следовательно дороже который дает импульс мощнее . На чертеже излучателя размеры 8 и11.2 я указал в сантиметрах и не нарисовал центральный болтик М-5 который притягивает внутреннюю трубку к конструкции излучателя и бабышку на которую одевается высоковольтный провод с катушки зажигания. Материал на котором все держится (пластмасса).Излучатель можно изготовить самому основываясь на двух представленных вариантах. По мере изготовления излучателей других конструкций которые будут у меня получаться-я буду добавлять фотки с их изображением.Кликните на (Бортжурнал) и почитайте остальное. Вот вторая статья www.drive2.ru/l/3607377/

Автомобильный ионизатор воздуха своими руками

Самый простейший ионизатор воздуха, предназначенный для автомобилей, можно смастерить своими руками, не вкладывая в это практически никаких денежных средств. Все, что вам потребуется – это детали старой ненужной аппаратуры. Принцип работы устройства основывается на высоковольтном преобразователе напряжения, который будет работать по схеме блокинг-генератора.

Как собрать ионизатор своими руками?

Схема преобразователя является простой и доступной, в ее состав входит один-единственный активный элемент – транзистор. Выбор транзистора не важен. Можно использовать различные модели, начиная от прямых транзисторов серии КТ818 и заканчивая транзисторами обратной проводимости, например, КТ819.

Использовать можно и аналоги перечисленных выше моделей, но при этом придется немного изменить схему и поменять полярность питания. При воплощении схемы желательно устанавливать транзистор на теплоотвод.

Диапазон работы схемы инвертора довольно широк, работать устройство начинает уже от одного вольта входного напряжения.

В качестве умножителя следует использовать такие диоды как КЦ106 или же подобные ему аналоги, выбор конденсатора не критичен, главное обращать внимание на то, что у конденсатора рабочее напряжение должно быть выше трех кВ (идеал – 6кВ), а его емкость должна варьироваться в пределах 500-4700пкФ.

Трансформатор высоковольтного типа мотается на сердечнике Б30, размер и форма сердечника значения не имеют. Первая обмотка состоит из 2х30 витка провода. Сечение провода должно быть 0,75мм, но можно также использовать и провод 0,65мм и 1мм. Поверх первой обмотки необходимо уложить изоляцию, которая сделана из фторопласта или любого другого изоляционного материала, затем начинаем делать вторую обмотку. Делать обмотку лучше всего по слоям, каждый слой должен состоять из ста витков (при проводе 0,05мм).

Для того чтобы избежать межслойных пробоев, необходимо каждый слой изолировать с особой тщательностью. После того как трансформатор будет готов, его желательно залить эпоксидной смолой.

Ионизатор воздуха своими руками (несколько схем)

Наверняка все слышали о таком изобретении как «Люстра Чижевского». Это устройство способно заряжать воздух отрицательными ионами, что очень благоприятно сказывается на здоровье. По мнению некоторых, такое устройство способно излечивать от целого ряда заболеваний. В природе воздух с подобными качествами можно встретить только в горах, но теперь есть возможность создать горный воздух у себя дома.
Люстра Чижевского была изобретена 1927 году, и по сей день она активно применяется в медицине, растениеводстве, животноводстве сельском хозяйстве и так далее. Сегодня это чудо техники можно купить, но далеко не все приборы способны работать правильно. Так, например, в приобретенном приборе напряжение на электроде редко составляет более 25 кВ, а это значит, что такой ионизированный воздух вообще никак не влияет на здоровье. А если ионизатор при работе образует запах озона или окислов азота, то это и все вредно для здоровья. Рассмотрим несколько простых схем, с помощью которых можно собрать ионизатор воздуха своими руками.
Материалы и инструменты:
— паяльник с припоем;
— высоковольтный трансформатор;
— транзисторы;
— стабилитроны;
— диодные мосты;
— резисторы;
— конденсаторы;
— и другие радиоэлементы.
Полный перечень материалов зависит от конкретно выбранной самоделки.
Процесс изготовления ионизатора:
Самый безопасный ионизатор воздуха
На популярном сайте электроники RADIOSKOT была представлена самая безопасная версия ионизатора воздуха.
В первую очередь плюс устройства в том, что в нем отсутствуют наружные элементы, на которых есть высокое напряжение, в связи с этим снижается вероятность получить удар током при прикосновении.
Еще предложенная схема создает не такой уровень радиопомех и меньше вырабатывает статического напряжения, что может приводить в негодность окружающую технику.
Ну и наконец, промышленные ионизаторы часто очень сильно притягивают к себе пыль, здесь этот недостаток также постарались убрать.
Схема ионизатора от RADIOSKOT.RU
В качестве основы для ионизатора используется мультивибратор, построенный на транзисторах VT1 и VT2. Частота мультивирбратора меняется с помощью подстроечного резистора R7 в пределах от 30 до 60 кГц. От мультивибратора импульсы поступают на преобразователь напряжения, его построили на двух транзисторах VT3, VT4, а также трансформаторе Т1. При изменении частоты на преобразователе, меняется выходное напряжение на выходе преобразователя. Если уменьшать частоту, выходное напряжение будет расти.
Далее высокое напряжение (порядка 2.5 кВ) с вторичной обмотки трансформатора Т1 идет на вход умножителя, он собран на конденсаторах С8-С13 и диодах VD5-VD10. Ну а затем напряжение отправляется непосредственно на саму люстру, она выполнена из многожильного медного кабеля, жилы которого разветвлены зонтиком под прямым углом. Один вывод вторичной обмотки трансформатора T1 подключен к корпусу (минусу) устройства. Расстояние между электродами подбирается индивидуально.


Защита
Чтобы предотвратить систему от возникновения между электродами и другими элементами конструкции слишком большой разности потенциалов, используются резисторы R8-R10. Чтобы не пробило вторичную обмотку трансформатора, в системе предусмотрен разрядник SG1.
Питание
Схема питания построена на реактивном емкостном сопротивлении. Она состоит из стабилитрона VD2, конденсаторов C1,С2, диодного моста VD1 и резистора R2.
Корпус и вентилятор
Чтобы сделать устройство безопасным, его помещают в корпус от компьютерного блока питания. Для обеспечения циркуляции ионизированного воздуха используется компьютерный кулер, который стоит на родном месте в блоке питания. Вентилятор работает от источника питания в 12В и для него также предусмотрена отдельная схема.
Ионизатор для автомобиля
Также небольшой ионизатор можно установить в автомобиле, один автор на сайте TEXNIC.RU решил поделиться такой самоделкой. Система устроена таким образом, что генерирует прямоугольные импульсы, которые затем поступают на затвор транзистора полевого типа. Он, в свою очередь, закрывается или открывается с заданной частотой. Транзистор подключен к трансформатору, вследствие этого на его первичной обмотке образуется импульсное напряжение.
Что касается транзистора, то он должен быть мощным, для этих целей хорошо подходит IRF740 или IRF840. Что касается трансформатора, то здесь используется тот, который применяется в кинескопах для строчной развертки. На свободной стороне сердечника нужно намотать десять витков медного провода диаметром один миллиметр. Вторичная обмотка строчника используется родная.
Высокое напряжение поступает от вторичной обмотки на выпрямитель и потом заряжает конденсатор. В качестве диода можно использовать КЦ106Г или КЦ123.

Еще пару схем ионизаторов воздузха
На сайте http://elektricvdome.ru была выложена схема создания классического ионизатора воздуха, то есть в виде люстры. Основное кольцо делается из оголенной медной проволоки диаметром 4.5 мм. Далее на это кольцо перпендикулярно натягивают более тонкую медную проволоку диаметром 0.7-1 мм.
Еще для создания кольца можно использовать металлический гимнастический обруч.
Чтобы на люстре сделать иглы, используются обыкновенные булавки. Их впаивают в местах пересечения проволоки. Люстра крепится с помощью трех кусков медной проволоки диаметром 0.7-1 мм, которая крепится к ободу под углом 120 градусов. Теперь лишь осталось подключить напряжение к люстре, его можно провести любым проводом, подойдет даже антенный кабель.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. .
