Особенности системы охлаждения ГАЗель Некст

Страница 1 из 2

Система охлаждения служит для поддержания рабочей температуры двигателя.

Тепло создаваемое в двигателе поглощается охлаждающей жидкостью, проходящей через каналы в блоке и головке блока цилиндров.

Затем это тепло отбирается от охлаждающей жидкости воздухом, когда она проходит через радиатор.

Охлаждающая жидкость поступает в водяной насос, расположенный под крышкой передних распределительных шестерен и создающий давление в системе охлаждения и попадает в отверстия в верхней полости блока цилиндров и прокладки головки блока цилиндров.

Они выполнены вокруг каждого цилиндра и между цилиндрами.

Охлаждающая жидкость попадает в головку блока цилиндров, обтекая перемычку клапанов и места установки форсунок.

Затем она проходит к выпускным каналам в головке блока цилиндров через места подсоединения к комплектному оборудованию и в корпус термостата.

Пока двигатель не прогреется до температуры открытия термостата, охлаждающая жидкость через перепускной трубопровод подается на вход водяного насоса.

Как только двигатель прогреется до температуры открытия термостата, тот откроется, и охлаждающая жидкость начнет проходить через радиатор. При этом будет перекрыт перепускной канал, по которому она попадет к водяному насосу.

Термостат поддерживает температуру в диапазоне 82 – 95˚ C.

Радиатор с трубчато-ленточной сердцевиной и бачками из полимерного материала.

В правом бачке находится отверстие с пробкой для слива жидкости из системы охлаждения.

Для компенсации объема охлаждающей жидкости в зависимости от температуры установлен расширительный бачок.

На корпусе бачка нанесены метки уровня жидкости.

Крышка бачка с выпускным клапаном, который поддерживает избыточное давление в системе, обеспечивая начало кипения охлаждающей жидкости до 120˚

Водяной насос установлен на передней крышке блока цилиндров, приводится во вращение ремнем привода распределительных агрегатов.

Термостат установлен в корпусе, закрепленном на блоке цилиндров. Закрыт до температуры 82˚, открывается при температуре 95˚

Вентилятор с пластиковой крыльчаткой установлен на передней крышке вискомуфты и крепится к ней четырьмя болтами

Жидкостно-фрикционная муфта вентилятора (вискомуфта) установлена на опоре и прикреплена к ней резьбовой втулкой

Жидкостно-фрикционная муфта позволяет изменять частоту вращения вентилятора в зависимости от температуры потока воздуха, проходящего через радиатор системы охлаждения.

Так, при низкой температуре частота вращения вентилятора минимальна, по мере повышения температуры его частота повышается.

Схема система охлаждения камминз газель. Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.


Система охлаждения дизеля Камминз ISF 2.8 автомобилей Газель Бизнес

______________________________________________________________________________

Система охлаждения дизеля Камминз ISF 2.8 автомобилей Газель Бизнес

Система охлаждения двс Камминз ISF 2.8 автомобилей Газель Бизнес предназначена для поддержания рабочей температуры двигателя на требуемом уровне.

Часть тепла, создаваемого в двигателе, поглощается охлаждающей жидкостью, проходящей через каналы в блоке и головке блока цилиндров.

Затем это тепло отбирается от охлаждающей жидкости воздухом, когда она проходит через радиатор.

Охлаждающая жидкость поступает в водяной насос, расположенный под крышкой передних распределительных шестерен и создающий давление в системе охлаждения двс Cummins ISF 2.8. Затем попадает в отверстия в верхней поверхности блока цилиндров и прокладки головки блока цилиндров.

Они выполнены вокруг каждого цилиндра и между цилиндрами. Охлаждающая жидкость попадает в головку блока цилиндров, обтекая перемычку клапанов и места установки форсунок.

Затем она проходит к выпускным каналам в головке блока цилиндров через места подсоединения к комплектному оборудованию и в корпус термостата.

Пока двигатель не прогреется до температуры открытия термостата, охлаждающая жидкость через перепускной трубопровод подается на вход водяного насоса.

Как только двигатель прогреется до температуры открытия термостата, тот откроется, и охлаждающая жидкость начнет проходить через радиатор. При этом будет перекрыт перепускной канал, по которому она попадала к водяному насосу.

Рис.3. Схема системы охлаждения двс Cummins ISF 2.8

1 — Поток охлаждающей жидкости из радиатора, 2 — Входной патрубок водяного насоса, 3 — Насос системы охлаждения, 4 — Поток охлаждающей жидкости из водяного насоса в блок цилиндров, 5 — Нагреватель охлаждающей жидкости, 6 — Поток охлаждающей жидкости вокруг гильз цилиндров, 7 — Поток охлаждающей жидкости от блока цилиндров к головке блока цилиндров, 8 — Поток охлаждающей жидкости из головки блока цилиндров на корпус термостата, 9 — Термостат закрыт, а перепускной канал открыт, 10 — Перепуск охлаждающей жидкости в водяной насос, 11 — Термостат открыт, а перепускной канал закрыт, 12 — Возврат охлаждающей жидкости в радиатор, 13 — Поток охлаждающей жидкости из маслоохладителя в главную впускную магистраль охлаждающей жидкости двигателя, 14 — Маслоохладитель, 15 — Проход охлаждающей жидкости через маслоохладитель, 16 — Поток охлаждающей жидкости из водяного насоса в маслоохладитель

Рис.4. Корпус термостата двс Камминз 2.8

1 — Поток охлаждающей жидкости из модуля передней крышки в охладитель системы рециркуляции отработавших газов, 2 — Поток охлаждающей жидкости через охладитель системы рециркуляции отработавших газов, 3 — К клапану системы рециркуляции отработавших газов, 4 — Клапан системы рециркуляции отработавших газов, 5 — Магистраль слива охлаждающей жидкости из клапана системы рециркуляции отработавших газов, 6 — Магистраль слива охлаждающей жидкости из охладителя системы рециркуляции отработавших газов в корпус термостата, 7 — Водяной насос системы охлаждения, 8 — Обводной патрубок системы охлаждения, 9 — Пробка для выпуска воздуха из охладителя системы рециркуляции отработавших газов

Водяной насос двс Камминз ISF 2.8

На двигателе Камминс 2.8 Газель Бизнес установлен водяной насос центробежного типа с ременным приводом; его впускной и перепускной патрубки являются составной частью крышки передних распределительных шестерен.

Заменять отдельные детали водяного насоса нецелесообразно, поскольку он обслуживается как единый узел.

Проверьте отсутствие признаков постоянной утечки в дренажном отверстии водяного насоса.

Работы по замене водяного насоса двс Камминз ISF 2.8:

— Слейте охлаждающую жидкость.

— Снимите ремень вентилятора системы охлаждения.

— Снимите 8 крепежных болтов и водяной насос с передней половины двигателя.

— Проверьте крыльчатку водяного насоса на отсутствие зазубрин и поврежденных пластин.

— Проверьте уплотнение водяного насоса на отсутствие порезов или других повреждений, которые могут привести к утечкам из водяного насоса.

— При наличии повреждений крыльчатки водяного насоса или его уплотнения их необходимо заменить.

— Убедитесь в чистоте установочных поверхностей водяного насоса двигателя Камминс ISF 2.8.

— Установите водяной насос и крепежные болты.

— Равномерно затяните болты.

— Установите ремень вентилятора системы охлаждения.

— Залейте жидкость в систему охлаждения.

— Запустите двигатель и убедитесь в отсутствии утечек.

Термостат системы охлаждения двс Камминз ISF 2.8

Термостат обеспечивает управление температурой охлаждающей жидкости двигателя. Когда она ниже рабочего уровня, охлаждающая жидкость перепускается к входу водяного насоса.

Когда температура охлаждающей жидкости достигает рабочего уровня, термостат открывается, перекрывая перепускной канал и заставляя охлаждающую жидкость двигателя поступать в радиатор или теплообменник.

Ошибка при подборе термостата или его неисправность может привести к работе двигателя Камминз ISF 2.8 при слишком низкой или слишком высокой температуре охлаждающей жидкости.

В термостате предусмотрен клапан для перепуска воздуха через термостат, когда он закрыт. Это позволяет выпускать воздух во время заполнения системы охлаждения.

Операции по замене термостата двигателя Газель Камминс ISF 2.8:

— Открутите болты крепления выпускного водяного патрубка.

— Снимите выходной водяной патрубок.

— Демонтируйте термостат.

— Не допускай

Особенности системы охлаждения ГАЗель Некст

Страница 1 из 2

Система охлаждения служит для поддержания рабочей температуры двигателя.

Тепло создаваемое в двигателе поглощается охлаждающей жидкостью, проходящей через каналы в блоке и головке блока цилиндров.

Затем это тепло отбирается от охлаждающей жидкости воздухом, когда она проходит через радиатор.

Охлаждающая жидкость поступает в водяной насос, расположенный под крышкой передних распределительных шестерен и создающий давление в системе охлаждения и попадает в отверстия в верхней полости блока цилиндров и прокладки головки блока цилиндров.

Они выполнены вокруг каждого цилиндра и между цилиндрами.

Охлаждающая жидкость попадает в головку блока цилиндров, обтекая перемычку клапанов и места установки форсунок.

Затем она проходит к выпускным каналам в головке блока цилиндров через места подсоединения к комплектному оборудованию и в корпус термостата.

Пока двигатель не прогреется до температуры открытия термостата, охлаждающая жидкость через перепускной трубопровод подается на вход водяного насоса.

Как только двигатель прогреется до температуры открытия термостата, тот откроется, и охлаждающая жидкость начнет проходить через радиатор. При этом будет перекрыт перепускной канал, по которому она попадет к водяному насосу.

Термостат поддерживает температуру в диапазоне 82 – 95˚ C.

Радиатор с трубчато-ленточной сердцевиной и бачками из полимерного материала.

В правом бачке находится отверстие с пробкой для слива жидкости из системы охлаждения.

Для компенсации объема охлаждающей жидкости в зависимости от температуры установлен расширительный бачок.

На корпусе бачка нанесены метки уровня жидкости.

Крышка бачка с выпускным клапаном, который поддерживает избыточное давление в системе, обеспечивая начало кипения охлаждающей жидкости до 120˚

Водяной насос установлен на передней крышке блока цилиндров, приводится во вращение ремнем привода распределительных агрегатов.

Термостат установлен в корпусе, закрепленном на блоке цилиндров. Закрыт до температуры 82˚, открывается при температуре 95˚

Вентилятор с пластиковой крыльчаткой установлен на передней крышке вискомуфты и крепится к ней четырьмя болтами

Жидкостно-фрикционная муфта вентилятора (вискомуфта) установлена на опоре и прикреплена к ней резьбовой втулкой

Жидкостно-фрикционная муфта позволяет изменять частоту вращения вентилятора в зависимости от температуры потока воздуха, проходящего через радиатор системы охлаждения.

Так, при низкой температуре частота вращения вентилятора минимальна, по мере повышения температуры его частота повышается.

Система охлаждения дизеля Камминз ISF 2.8 Газель Бизнес

________________________________________________________________

___________________________________________________________________________

Система охлаждения дизеля Камминз ISF 2.8 Газель Бизнес

Система охлаждения двс Камминз ISF 2.8 автомобилей Газель Бизнес предназначена для поддержания рабочей температуры двигателя на требуемом уровне.

Часть тепла, создаваемого в двигателе, поглощается охлаждающей жидкостью, проходящей через каналы в блоке и головке блока цилиндров.

Затем это тепло отбирается от охлаждающей жидкости воздухом, когда она проходит через радиатор.

Охлаждающая жидкость поступает в водяной насос, расположенный под крышкой передних распределительных шестерен и создающий давление в системе охлаждения двс Cummins ISF 2.8.

Затем попадает в отверстия в верхней поверхности блока цилиндров и прокладки головки блока цилиндров.

Они выполнены вокруг каждого цилиндра и между цилиндрами. Охлаждающая жидкость попадает в головку блока цилиндров, обтекая перемычку клапанов и места установки форсунок.

Затем она проходит к выпускным каналам в головке блока цилиндров через места подсоединения к комплектному оборудованию и в корпус термостата.

Пока двигатель не прогреется до температуры открытия термостата, охлаждающая жидкость через перепускной трубопровод подается на вход водяного насоса.

Как только двигатель прогреется до температуры открытия термостата, тот откроется, и охлаждающая жидкость начнет проходить через радиатор. При этом будет перекрыт перепускной канал, по которому она попадала к водяному насосу.

Рис.31. Схема системы охлаждения двс Cummins ISF 2.8

1 — Поток охлаждающей жидкости из радиатора, 2 — Входной патрубок водяного насоса, 3 — Насос системы охлаждения, 4 — Поток охлаждающей жидкости из водяного насоса в блок цилиндров, 5 — Нагреватель охлаждающей жидкости, 6 — Поток охлаждающей жидкости вокруг гильз цилиндров, 7 — Поток охлаждающей жидкости от блока цилиндров к головке блока цилиндров, 8 — Поток охлаждающей жидкости из головки блока цилиндров на корпус термостата, 9 — Термостат закрыт, а перепускной канал открыт, 10 — Перепуск охлаждающей жидкости в водяной насос, 11 — Термостат открыт, а перепускной канал закрыт, 12 — Возврат охлаждающей жидкости в радиатор, 13 — Поток охлаждающей жидкости из маслоохладителя в главную впускную магистраль охлаждающей жидкости двигателя, 14 — Маслоохладитель, 15 — Проход охлаждающей жидкости через маслоохладитель, 16 — Поток охлаждающей жидкости из водяного насоса в маслоохладитель

Рис.32. Корпус термостата двс Камминз 2.8

1 — Поток охлаждающей жидкости из модуля передней крышки в охладитель системы рециркуляции отработавших газов, 2 — Поток охлаждающей жидкости через охладитель, 3 — К клапану системы рециркуляции отработавших газов, 4 — Клапан системы рециркуляции отработавших газов, 5 — Магистраль слива охлаждающей жидкости из клапана, 6 — Магистраль
слива охлаждающей жидкости из охладителя в корпус термостата, 7 — Водяной насос системы охлаждения, 8 — Обводной патрубок системы охлаждения, 9 — Пробка для выпуска воздуха из охладителя

Водяной насос двс Камминз ISF 2.8

На двигателе Камминс 2.8 Газель Бизнес установлен водяной насос центробежного типа с ременным приводом; его впускной и перепускной патрубки являются составной частью крышки передних распределительных шестерен.

Заменять отдельные детали водяного насоса нецелесообразно, поскольку он обслуживается как единый узел.

Проверьте отсутствие признаков постоянной утечки в дренажном отверстии водяного насоса.

Работы по замене водяного насоса двс Камминз ISF 2.8:

— Слейте охлаждающую жидкость.

— Снимите ремень вентилятора системы охлаждения.

— Снимите 8 крепежных болтов и водяной насос с передней половины двигателя.

— Проверьте крыльчатку водяного насоса на отсутствие зазубрин и поврежденных пластин.

— Проверьте уплотнение водяного насоса на отсутствие порезов или других повреждений, которые могут привести к утечкам из водяного насоса.

— При наличии повреждений крыльчатки водяного насоса или его уплотнения их необходимо заменить.

— Убедитесь в чистоте установочных поверхностей водяного насоса двигателя Камминс ISF 2.8.

— Установите водяной насос и крепежные болты.

— Равномерно затяните болты.

— Установите ремень вентилятора системы охлаждения.

— Залейте жидкость в систему охлаждения.

— Запустите двигатель и убедитесь в отсутствии утечек.

Термостат системы охлаждения двс Камминз ISF 2.8

Термостат обеспечивает управление температурой охлаждающей жидкости двигателя. Когда она ниже рабочего уровня, охлаждающая жидкость перепускается к входу водяного насоса.

Когда температура охлаждающей жидкости достигает рабочего уровня, термостат открывается, перекрывая перепускной канал и заставляя охлаждающую жидкость двигателя поступать в радиатор или теплообменник.

Ошибка при подборе термостата или его неисправность может привести к работе двигателя Камминз ISF 2.8 при слишком низкой или слишком высокой температуре охлаждающей жидкости.

В термостате предусмотрен клапан для перепуска воздуха через термостат, когда он закрыт. Это позволяет выпускать воздух во время заполнения системы охлаждения.

Операции по замене термостата двигателя Газель Камминс ISF 2.8:

— Открутите болты крепления выпускного водяного патрубка.

— Снимите выходной водяной патрубок.

— Демонтируйте термостат.

— Не допускайте попадания посторонних частиц в полость термостата при очистке поверхностей под прокладки.

— Это может привести к повреждению системы охлаждения и двигателя Cummins 2.8.

— Проверьте уплотнение термостата на отсутствие внешних повреждений.

— Проверьте на отсутствие трещин, прилипших инородных частиц, деформированного седла обратного клапана и прочих повреждений.

— Замените термостат при обнаружении повреждений.

— Для выяснения исправности термостата следует проверить температуру его открытия.

— Обязательно используйте термостат требуемой модели, не допускайте работы двигателя без термостата.

— При его отсутствии двигатель Камминс ISF 2.8 может перегреться, потому что охлаждающая жидкость пойдет по пути наименьшего сопротивления через перепускной канал к входу водяного насоса.

— Ошибка при подборе термостата может привести к перегреву двигателя или к его работе при пониженной температуре.

— Установите термостат в его корпус.

— Установите впускной водяной патрубок и крепежные болты.

— Затяните болты.

— Обязательно удалите воздух из системы охлаждения двигателя при заливке охлаждающей жидкости во избежание его перегрева.

— Подсоедините верхний шланг радиатора двигателя Камминс ISF 2.8 автомобилей Газель Бизнес к выходному водяному патрубку.

— Залейте жидкость в систему охлаждения.

— Подключите аккумуляторные батареи.

— Запустите двигатель и убедитесь в отсутствии утечек.

Устройство натяжения ремня вентилятора системы охлаждения двс Камминз ISF 2.8

Проверка и замена ремня вентилятора системы охлаждения двс Камминс ISF 2.8

— Остановив двигатель, проверьте рычаг механизма натяжения, шкив и стопоры на отсутствие трещин.

— При обнаружении трещин обязательно замените механизм натяжения.

— Установив ремень, убедитесь, что ни один стопор рычага механизма натяжения не касается стопора корпуса пружины.

— Убедитесь, что установлен ремень с правильным номером по каталогу.

— Если установлен правильный ремень, замените его.

— После замены ремня, если ограничители рычага натяжного устройства все еще касаются ограничителя на корпусе пружины, замените натяжное устройство.

— Проверьте положение приводного ремня на шкиве натяжного устройства двигателя Газель Камминз ISF 2.8.

— Ремень должен быть расположен по середине шкива или близко к его середине.

— Неправильное положение ремня со сдвигом вперед или назад может привести к износу ремня, его соскакиванию со шкива или неравномерному износу втулки натяжного устройства.

— При снятом ремне проверьте касание ограничителя рычага натяжного устройства и ограничителя на корпусе пружины.

— Если касания не наблюдается, механизм натяжения следует заменить.

— Отключите аккумуляторные батареи. Снимите приводной ремень.

— Снимите болт и натяжное устройство с кронштейна.

— Большинство механизмов натяжения ремня устанавливается на отдельный кронштейн и используют внутренние крепления.

— Проверьте ремень на отсутствие повреждений.

— Измерьте зазор между пружиной механизма натяжения и его рычагом для проверки износа механизма натяжения и подшипника.

— Если зазор в любой точке превышает 3 мм, считается, что механизм натяжения вышел из строя и его следует заменить как цельный блок.

— Обычно у механизмов натяжения наблюдается повышенный зазор рядом с нижней частью корпуса пружины, что приводит к тому, что верхняя часть корпуса начинает тереться о рычаге механизма натяжения.

— При замене натяжного устройства двигателя Камминс ISF 2.8 автомобилей Газель Бизнес обязательно заменяйте ремень.

— Проверьте натяжное устройство на отсутствие признаков соприкосновения рычага и крышки натяжного устройства.

— Признаки соприкосновения двух деталей указывают на неисправность втулки трубчатой оси, и натяжное устройство необходимо заменить.

— Если снимались, установите кронштейн механизма натяжения ремня и болты крепления кронштейна.

— Установите натяжное устройство ремня и болт.

— Затяните болт. Установите приводной ремень.

— Подключите аккумуляторные батареи.

— Запустите двигатель и проверьте исправность его работы.



Устройство и ремонт двигателя Каменск Газель дизель

Газель за свою историю производства оснащалась многими вариантами силовых агрегатов. Так, были ЗМЗ, УМЗ, и другие варианты моторов. Конечно, один из самых мощных вариантов стал двигатель Камминз Газель, которым оснащались автомобили, в основном класса Бизнес.

Технические характеристики

На Газель Бизнес был предусмотрен дизельный двигатель изготовления Камминз, который показал себя достаточно хорошо и полюбился водителями, за свою простоту и надёжность. Но, на этом установка ДВС Cummins не прекратилась, и с выходом в свет в 2013 году Gazel NEXT — традиция продолжилась.

Основные технические характеристики силового агрегата Газель с двигателем Камминз:

Устройство и принцип работы мотора

Необходимо начать с того, что двигатель Камминз очень неприхотлив к топливу. Это стало доступно благодаря новой, модернизированной системе очистки топлива. На силовом агрегате установлена новая система подачи горючего CommonRail. В данном случае, топливо подаётся непосредственно в камеру сгорания под высоким давлением.

Что касается газораспределительного механизма, то всё очень просто и надёжно. Прокладка ГБЦ состоит из нескольких стальных листов, что не даёт её быстро прогорать, в отличие от других дизельных моторов.

На мотор, который монтируется на Газель, устанавливается 4-х клапанная система газораспределения, что обеспечивает максимальные технические характеристики и необходимую мощность. ГРМ имеет цепь с натяжителем, что обеспечивает надёжность механизма и достаточную прочность. Распределительный вал расположен по классической схеме.

Топливный насос имеет достаточно сложную структуру, что почти сводит к нулю возможность ремонтировать его в домашних условиях. Но, в связи с его надёжностью, он бесперебойно обеспечивает высокое давление, которое составляет 1800 бар.

Также, установлен электронный контроллер, который обеспечивает контроль качества поступаемого топлива в форсунки.

Что касается системы охлаждения, то она замкнутая и может настраиваться для эксплуатации в разных погодных условиях. Это становится достаточно удобно, поскольку существует значительная разница для работы двигателя в тёплых и холодных регионах.

Ремонт силового агрегата

Ремонт двигатель Камминз Газель рекомендуется проводить на сервисных технических станциях. Хоть конструкция и простая, но мотор имеет ряд нюансов, о которых владелец транспортного средства моет и не знать. Так, масляный насос требует определённого оборудования, чтобы ремонт получился качественным. Такую же участь постигает и топливный насос, при ремонте которого необходимо чётко выставлять зазоры.

Капитальный ремонт требует тоже некоторого оборудования, поэтому в данном случае, не работает принцип — ремонтируем сами. Хотя некоторые автомобилисты проводят восстановительные работы своими руками.

Расточка коленчатого вала проводится до ремонтных размеров 0,25 мм, 0,50 мм и 0,75 мм. Дальнейшая проточка детали ослабляет твёрдость, что в свою очередь, повышает риск разрывать коленчатого вала при больших нагрузках. Поршневая группа, в основном растачивается до размерности не больше 95,5 мм, а дальше предусмотрена гильзовка блока, что достаточно удобно.

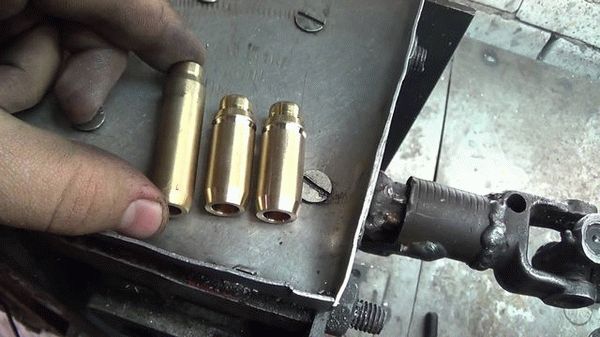

Головка блока поддаётся переборке полностью. При этом меняются клапаны, направляющие втулки и седла. Следуя американскому опыту, лучше всего не выбивать старые направляющие втулки, а установить бронзовые втулки K-line, которые ставятся внутрь изделий. Это позволяет не проводить постоянную расточку направляющих втулок и при последующих ремонтах, просто заменять бронзовые гильзы.

Вывод

Двигатель Cummins Газель зарекомендовал себя, как надёжный и легко ремонтируемый силовой агрегат. Объем двигателя позволяет не только получать необходимую мощность, но и быть достаточно экономичным со средним расходом в 10 литров на каждые 100 км пробега.

Устройство двигателя достаточно простое, что позволяет без проблем проводить ремонтно-восстановительные работы самостоятельно. Что касается масляного насоса, турбины и ТНВД, то рекомендуется ремонтировать их на специализированных сервисных станциях, поскольку конструкция достаточно сложная.

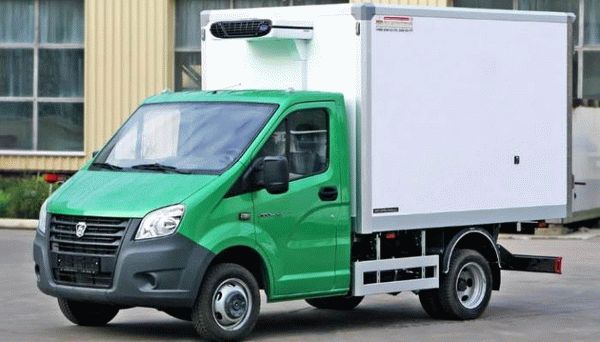

Дизельный двигатель Газель Некст устройство, ГРМ, технические характеристики Cummins ISF2.8

Дизельный двигатель Газель Некст или Cummins ISF2.8s4129P, мотор о котором мечтали поколения владельцев небольших грузовичков и фургонов производства GAZ. Небольшой расход топлива и огромный крутящий момент, пожалуй это главные требования для покупателей коммерческой техники. 4 цилиндровый дизельный, с турбонаддувом и охладителем наддувочного воздуха силовой агрегат рабочим объемом 2.8 литра довольно интересный вариант, о котором мы поговорим подробнее.

Двигатели Камминс для Газелей поставляются из Китая, где собираются на пекинском заводе американской корпорации Cummins. Американский производитель дизельных моторов имеет довольно много заводов по всему миру. Кроме агрегата объемом 2.8 литра на конвейер ГАЗа поступает более мощный дизель Cummins ISF 3.8 литра для среднетоннажных грузовиков и автобусов.

Для начала поговорим об основных технических характеристиках турбодизеля. При довольно большом объеме в 2.8 литра мощность агрегата составляет 120 лошадиных сил, зато крутящий момент составляет внушительные 270 Нм (хотя есть и более мощные версии). Особенностью двигателя можно считать, что максимум момента доступен уже с 1400 оборотов. То есть нет необходимости крутить мотор на максимальные обороты, что бы нормально ехать на газовской полуторке и еще везти пару тонн груза.

Характеристики дизельного двигателя Газель Некст

  • Рабочий объем – 2800 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 94 мм
  • Ход поршня – 100 мм
  • Привод ГРМ – цепь
  • Мощность л.с.(кВт) – 120 (88.3) при 3600 об. в мин.
  • Крутящий момент – 270 Нм при 1400-3000 об. в мин.
  • Порядок работы цилиндров – 1-3-4-2
  • Минимальная частота оборота – 750 оборотов
  • Тип топлива – дизель
  • Расход топлива при постоянном движении 60 км/ч – 8.5 литра на сотню
  • Расход топлива при постоянном движении 80 км/ч – 10.3 литра на сотню

Устройство двигателя Камминз на Газель Некст

Рядный 4 цилиндровый 16 клапанный двигатель с чугунным блоком цилиндров и чугунной ГБЦ с верхним расположением распределительного вала. В головке блока цилиндров установлен один распределительный вал, который вращается посредством цепного привода, который идет от промежуточной шестерни. Вращение масляного насоса, топливного насоса высокого давления осуществляется с помощью шестерен. Основная шестерня стоит на коленчатом валу и приводит в движение шестерни привода ТНВД системы Common Rail, плюс шестерню ГРМ, которая и передает крутящий момент, через цепь на распредвал. Вращение водяной помпы осуществляется поликлиновым ремнем, он же через вязкостную муфту вращает и вентилятор. Схема привода шестерен и цепи ГРМ на фото ниже.

Головка блока двигателя Камминз на Газель Некст

ГБЦ имеет конструкцию с вертикально стоящими клапанами. При этом клапанов 16, то есть по 4 на цилиндр. Распредвал передает усилие для открытия клапанов, через коромысла. Кулачки распределительного вала касаются роликов, закрепленных на коромыслах, приводя их в действие.

Коромысел всего 8 штук, под их воздействием одновременно отрывается сразу по два клапана. Очень важный момент, это своевременная регулировка теплового зазора клапана. Она осуществляется раз в 120 тыс. км. Узел регулировки элементарный, состоит из винта и гайки. Все это можно разглядеть на фото чуть ниже.

Если регулировку клапанов не проводить, то в один прекрасный момент клапан выдавит в камеру сгорания чуть больше допустимого и произойдет встреча клапана с поршнем, а это как вы понимаете очень дорогостоящий ремонт.

Кстати, тот же мотор Cummins 2.8, но с другими настройками может выдавать 149,6 лошадиных сил при крутящем моменте до 330 Нм. Агрегат увеличенной мощности ставят на некоторые модификации ГАЗель Next с осени 2015 года. Повышение мощности произошло за счет новых настроек турбонаддува и перепрошивки электронного блока управления. Правда одновременно пришлось усиливать трансмиссию. Сцепление ZF Sachs теперь идет с увеличенным диаметром ведомого диска, его увеличили с 240 до 280 мм. В КПП появились усиленные подшипники и новые синхронизаторы. Конструкция заднего моста так же модернизирована, в частности усилен подшипник ведущей шестерни.

Двигатель Cummins ISF 2.8 на Газель Next: руководство по ремонту

Издательство: Диез.
В настоящем издании описаны двигатели Cummins ISF 2.8, которые устанавливаются на автомобили Газель, Газель NEXT, ГАЗ 2752 Соболь, Foton Aumark и т.п. Представлены руководства по техническому обслуживанию и ремонту, описания кодов неисправностей и связанных с этими кодами проверок. Приведены электрические схемы, соответствующие различным блокам управления.

Книга предназначена для широкого круга читателей – водителей, специалистов и техников, работающих в области авторемонта; также может использоваться в качестве учебного пособия для персонала автосервисов, автомастерских и станций технического обслуживания.

Скачать бесплатно в формате:

Содержание книги:

Дизельные двигатели на «Газель»

За все время существования автомобилей Газель с 1994 года на машине устанавливались различные двигатели внутреннего сгорания (ДВС). Причем, моторы были как бензиновые так и дизельные. У каждого типа ДВС есть свои преимущества и недостатки, но дизеля все же более экономичны. Поэтому многие автовладельцы предпочитают купить машину с дизельным «движком» или поменять бензиновый мотор на дизель.

Газель с установленным дизельным двигателем

  • ГАЗ 560 (или ГАЗ 5601) по австрийской лицензии Steyr;
  • Cummins 2.8 ISF китайской сборки (разработка USA).

Вернуться к оглавлению

Двигатель ГАЗ 560

Русский «Штаер» появился на Горьковском автозаводе в 1998 году, когда австрийская компания продала лицензию россиянам. По испытаниям среди всех дизелей австрийский мотор оказался лучшим:

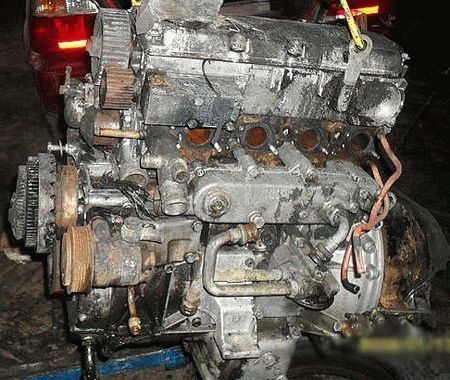

Готовый к установке подержанный мотор ГАЗ 560

  • Был нетребователен к топливу;
  • Хорошо запускался при минусовых температурах;
  • Имел хорошую динамику и высокий КПД;
  • Экономно расходовал солярку.

Первые экземпляры моторов собирались горьковчанами в основном из импортных деталей, поэтому и качество было отменным. Было запланировано производить 250 тыс. экземпляров в год с учетом, что продукция будет поставляться и на другие предприятия России.

Основное отличие ДВС ГАЗ 560 – моноблочная конструкция. Блок и головка блока цилиндров были неотделимые друг от друга и представляли собой единое целое. Преимущества такой конструкции:

  • нет прокладки головки блока, и замена ее при перегреве не требуется;
  • охлаждающая жидкость не попадает в масло, потому что прокладка не прогорает;
  • головка блока не может ослабнуть, так как она является монолитной частью блока.

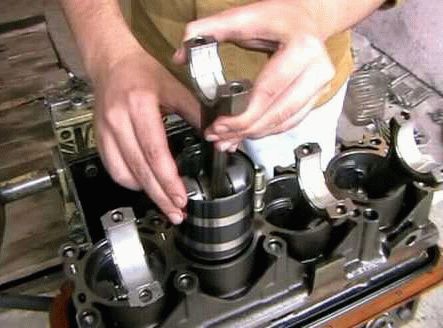

Процесс проведения ремонта двигателя для Газели

Следует отметить, что в теории всегда все лучше, чем на практике, а опытные образцы – это еще не показатель. В дальнейшем с российским «Штаейером» возникало немало проблем, и виной тому чисто российские факторы. Качество топлива порой оказывалось таким, что не выдерживал даже самый адаптированный российский дизель. А после того, как детали для мотора стали изготавливаться в России, моторы из строя стали выходить гораздо чаще.

Устройство и ремонт двигателя Каменск Газель дизель

В автомобилях Газель используется двигатель CUMMINS, который периодически может выходить из строя. Надо сказать, что этот мотор обладает некоторыми недостатками, из-за которых и возникают разнообразные неполадки. Например, в этом двигателе нет свечей накаливания, поддон производится из пластика, из-за чего является достаточно хрупким. Этот недостаток может быть в особенности существенным в условиях отечественных дорог. Поэтому часто такой мотор может выходить из строя. Поломки могут быть разными, но грамотный и профессиональный ремонт двигателя каменс на газель.

Наиболее частыми поломками такого двигателя можно назвать чрезмерное потребление масла и шум. В связи с неизвестными причинами мотор может начать потреблять слишком большое количество масла, которое в итоге начнет просто капать на кузовной лонжерон. На данном силовом агрегате сапун исполнен очень необычно. Как правило, он соединяется с впускной системой, из-за чего газы из картера направляются обратно в цилиндры, а в случае с этим мотором они попадают непосредственно на лонжерон машины.

Во время разбора двигателя практически всегда удается обнаружить тот факт, что цилиндры в той или иной степени разодраны, а на поршнях зачастую лопаются компрессионные кольца. Это довольно странно, потому что ремонт двигателя каменс на газель слишком часто связан с такими проблемами, которые являются несколько нехарактерными для подобных силовых установок.

Как правило, компрессионное кольцо сверху утончается на несколько миллиметров, из-за чего разбивается его посадочное место. Таким образом, кольцо в итоге лопается, тем самым раздирая цилиндр. Нередко требуется ремонт поршневой группы, который необходимо производить максимально ответственно. Также желательно использовать высококачественные запасные детали, при помощи которых удастся вернуть двигателю прежнюю работоспособность.

В настоящее время нет однозначного ответа, почему же в этом двигателе возникают довольно однотипные поломки. Но, тем не менее, существует несколько наиболее распространенных неисправностей. Среди них можно отметить поломки топливной системы, среди которых можно отметить неправильный распыл. Это случается из-за перегревов верхней части поршня. В таких двигателях обычно используются специфические заводские настройки, которые определяют конкретную мощность устройства. Из-за этого мотор может работать не совсем нормально, так как наблюдается некоторое несоответствие с обеспечением блока управления.

Моторы этой марки обычно начинают испытывать некоторые проблемы уже при небольших пробегах. Можно сказать даже так, что чем меньше будет ездить автомобиль, то тем больше будет у него проблем. Один запуск двигателя можно условно приравнять приблизительно к десяти часам износа. Во время запуска происходит существенный износ поршневой группы. В особенности это заметно в зимнее время года. Также стоит отметить, что двигатель может достаточно часто перегреваться. Из-за этого и может потребоваться ремонт двигателя каменс на газели, который придется устранять мастерам.

«

Отличная статья 0

Система питания топливом двигателя Cummins ISF2.8 на Газель NEXT

На двигатели Cummins ISF2.8 автомобилей Газель NEXT устанавливают систему впрыска топлива Common Rail. Система питания топливом двигателя Cummins ISF2.8 состоит из двух подсистем.

Система питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT, устройство, принцип работы, схемы системы, особенности конструкции.

В состав системы питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT входят следующие подсистемы:

Подсистема подачи топлива. Она включает в себя:

— Стальной топливный бак.
— Топливный фильтр с ручным толливоподкачивающим насосом.
— Топливный насос высокого давления ТНВД.
— Топливные форсунки.
— Топливопроводы.

Подсистема подачи воздуха. Она состоит из:

— Воздушного фильтра.
— Турбокомпрессора.
— Охладителя наддувочного воздуха.
— Впускной трубы.

Принципиальная схема системы питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT.

Система питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT, устройство, принцип работы, схемы системы, особенности конструкцииСистема питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT, устройство, принцип работы, схемы системы, особенности конструкции

Схема движения топлива по системе питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT.

Схема движения топлива по системе питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXTСхема движения топлива по системе питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT

Топливный бак системы питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT.

Топливный бак стальной, штампованный, установлен на раме. Во фланцевое отверстие в верхней части бака установлен топливозаборник с сетчатым фильтром грубой очистки. Из бака топливо по топливопроводу через топливный фильтр тонкой очистки подается в насос высокого давления. Далее топливо под высоким давление нагнетается в рампу, из которой по металлическим трубкам подводится к форсункам.

Модуль топливозаборника системы питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT.

Топливозаборник предназначен для забора топлива и обеспечения контроля уровня топлива в топливном баке. Модуль топливозаборника прикреплен к баку прижимным кольцом с восемью винтами через уплотнительное резиновое кольцо.

Модуль топливозаборника состоит из:

— Крышки.
— Противоотливного стакана.
— Сетчатого фильтра.
— Поплавка.
— Датчика уровня топлива.

На крышке расположены два штуцера для подсоединения топливопроводов подачи и слива топлива, штуцер для подсоединения топливопровода предпускового подогревателя-догревателя (на автомобилях Газель NEXT, оборудованных предпусковым подогревателем-догревателем) и электрический разъем для подключения датчика указателя уровня топлива к бортовой сети автомобиля.

На входе в топливозаборную трубку модуля установлен сетчатый фильтр, предотвращающий попадание в систему питания питания топливом двигателя Cummins ISF2.8 механических примесей, содержащихся в топливе. Противоотливной стакан предназначен для обеспечения стабильной подачи топлива при малом его количестве в баке.

Топливный насос высокого давления (ТМВД) системы питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT.

Топливный насос высокого давления (ТМВД) приводится в действие шестернями от заднего конца коленчатого вала. В корпусе насоса также установлен механический подкачивающий насос, который обеспечивает всасывание топлива из бака.

Фильтр тонкой очистки топлива системы питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT.

Фильтр тонкой очистки топлива со сменным фильтрующим элементом в сборе с подкачивающим топливным насосом предназначен для очистки топлива в системе питания топливом двигателя Cummins ISF2.8 от механических примесей и воды. Он расположен а моторном отсеке с левой стороны на лонжероне рамы.

На корпусе фильтра расположены отверстие для выпуска воздуха, закрытое болтом, сетчатый фильтр для предварительной очистки топлива и кран для слива отстоя (воды). Для предупреждения закупорки фильтра в холодное время в корпус фильтра встроен электрический подогреватель топлива.

Подсистема подачи воздуха системы питания топливом двигателя Cummins ISF2.8 на автомобиле Газель NEXT.
Воздушный фильтр.

Воздушный фильтр установлен в правой части моторного отсека. В воздушном фильтре воздух, поступающий через воздухозаборник, фильтруется, переходя через шторы фильтрующего элемента. Затем через патрубок в верхней части корпуса фильтра воздух поступает по воздуховоду в турбокомпрессор двигателя.

Фильтрующий элемент воздушного фильтра.

Фильтрующий элемент воздушного фильтра цилиндрической формы, с большой площадью фильтрующей поверхности. Он изготовлен из пористого картона, обладающего низким сопротивлением и высокой фильтрующей способностью.

Турбокомпрессор.

Турбокомпрессор установлен на выпускном коллекторе и предназначен для улучшения наполняемости цилиндров за счет использования энергии отработавших газов. Сам турбокомпрессор состоит из одноступенчатого компрессора и радиальной турбины.

Принцип работы турбокомпрессора заключается в том, что отработавшие газы из цилиндров под давлением поступают через выпускной коллектор в камеру газовой турбины. Расширяясь, газы вращают колесо турбины. Вращение через вал передается рабочему колесу компрессора, которое всасывает воздух, сжимает его и подает под давлением в цилиндры двигателя.

Колесо турбины отлито из жаропрочного сплава и приварено к валу. Колесо компрессора отлито из алюминиевого сплава и закреплено на валу специальной гайкой. Подшипник вала турбокомпрессора смазывается маслом, поступающим под давлением по трубопроводу от масляного насоса. Из турбокомпрессора масло по трубке сливается в картер двигателя.

В турбокомпрессоре предусмотрены контактные газомасляные уплотнения с пружинными кольцами. Со стороны турбины уплотнительные кольца установлены в канавке втулки, напрессованной на вал ротора. А со стороны компрессора — в канавке втулки компрессора. Для повышения эффективности масляного уплотнения со стороны компрессора зона уплотнительного кольца отделена от зоны активного выброса масла из подшипника маслоотражателем, образующим дополнительный лабиринт.

Охладитель наддувочного воздуха (интеркулер).

Охладитель наддувочного воздуха (интеркулер) трубчато-ленточного типа из алюминиевого сплава установлен ниже радиатора системы охлаждения двигателя. Перед поступлением во впускную трубу двигателя воздух проходит через охладитель, который соединен воздуховодами с турбокомпрессором и впускной трубой. Негерметичность впускного тракта приводит к резкому снижению мощности двигателя.

Для облегчения пуска двигателя при низкой температуре окружающего воздуха во впускную трубу встроен электрический подогреватель. При повороте ключа в выключателе приборов и стартера (замке зажигания) в положение «I» (включено) подогреватель включается на определенное время в зависимости от температуры воздуха во впускной трубе. При включении подогревателя в комбинации приборов загорается сигнальная лампа. Стартер следует включать после того, как лампа погаснет.

Узел воздушной заслонки.

Узел воздушной заслонки представляет собой регулирующее устройство, которое служит для изменения количества воздуха, подаваемого во впускную трубу, в зависимости от режима работы двигателя. Сам узел воздушной заслонки установлен на входном фланце впускной трубы. Воздушная заслонка управляется электроприводом. В процессе эксплуатации узел воздушной заслонки не требует обслуживания и регулировки, следите лишь за состоянием уплотнений, чтобы избежать подсоса воздуха.

Педаль управления дроссельной заслонкой.

Педаль управления дроссельной заслонкой закреплена болтами на щите передка. В корпус педали встроен датчик положения (так называемая «электронная» педаль). На основе информации этого датчика электронный блок управления двигателем изменяет подачу топлива, регулируя тем самым частоту вращения коленчатого вала двигателя. Механическая связь между педалью и устройствами топливоподачи отсутствует.

Похожие статьи:

  • Схемы системы управления инжекторного двигателя ВАЗ-21214 на Лада 4х4, схемы жгута проводов, контроллер ЭСУД, датчики, блоки реле и предохранителей ЭСУД.
  • Блоки предохранителей и реле на Шевроле Нива ВАЗ-2123, номиналы предохранителей, защищаемые цепи, схема соединений монтажного блока предохранителей и реле.
  • Схемы электрооборудования Chevrolet Niva ВАЗ-2123, разъемы и соединительные колодки, жгуты проводов, схема системы управления двигателем.
  • Пикап Great Wall Pao, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.
  • Land Rover Discovery Sport 2019 года, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.
  • SsangYong Korando четвертого поколения, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
