ЭЛЕКТРОННАЯ СИГАРЕТА СВОИМИ РУКАМИ

Мысль о создании электронной сигареты крутилась давно, но лишь спустя некоторое время всё же решился на создание этой штуковины. Покупка готовой сигарчухи как-то била по радиолюбительскому самосознанию, поэтому взялся за разработку проекта сам. Вот что она сможет:

  • вкл/выкл одной тактовой кнопкой
  • звуковое оповещение при вкл/выкл питания
  • не возможность вкл спиралей при пороговом значении АКБ
  • светодиодная индикация вкл состояния и разряда АКБ
  • звуковой сигнал при разряженном АКБ
  • настройка порога АКБ с шагом 0,1 Вольт
  • есть 7 цветовых схем
  • погасание экрана примерно через 15 сек при неактивных кнопках меню
  • имеет меню настроек

Индикация на дисплее:

  • номер ячейки памяти от 1 до 10
  • заполнение ШИМ для конкретной ячейки памяти от 0 до 255 с шагом 1
  • актуальное напряжение АКБ
  • минимальное выставляемое напряжение отсечки АКБ
  • цветовая гамма их всего 7

Вначале определился чем буду парить. Парить хотелось бы и атомайзером и дрипкой, поэтому и управление должно быть универсальным.

ЭЛЕКТРОННАЯ СИГАРЕТА - плата печатная

В корпусе будут два аккумулятора 18650 25R и собственно сама печатная плата сигарчухи с деталями.

ЭЛЕКТРОННАЯ СИГАРЕТА СВОИМИ РУКАМИ - детали

Силовые ключи рассчитаны на значительный ток и к моду возможно подключать как просто атомайзеры, так и дрипки с различным количеством спиралей и их сопротивлением, благодаря наличию регулировки ШИМ возможно подстроить под конкретный вариант намотки и количества спиралей, дабы не глотать гарь.

Долговременная отдаваемая мощность расчетная порядка 150 Ватт, это конечно очень много, но потенциал должен быть. Пятисекундная отдаваемая мощность порядка 370 Ватт, честно говоря это ни к чему, но потенциал так же есть.

ЭЛЕКТРОННАЯ СИГАРЕТА - КОРПУС

Уталкиваю в корпус, лишних 0,2 мм по высоте не дают уже плотно закрыться "чемодану".

ЭЛЕКТРОННАЯ СИГАРЕТА СВОИМИ РУКАМИ

В работе переходник под дрипку из нержавейки, так как места катастрофически мало, то переходник планируется как одно целое с дрипкой и имеющий внутри 510 коннектор.

Утолкал всё в корпус Z23, еле влезло, но всё же уместилось. Так как стойка была посередине, пришлось её спилить и всё крепить сквозняком через металл стойки, в последствии корпус будет допиливаться внешне, но пока как-то так. Тут видно обратную сторону корпуса:

Видно обратную сторону корпуса

На этом фото снятая задняя половина корпуса, стоит пока что один аккумулятор, видно что на проводе висит бузер, его девать некуда - нет места, он станет между двумя аккумуляторами внатяг.

снятая задняя половина корпуса ЭС

С торца две кнопки, левая - вкл/выкл питания, правая - включение спирали. Левый светодиод, красного цвета, индицирует режим работы аккумулятора, правый зелёный - загорается при нагреве спирали.

Проект по созданию электронной сигареты - кнопки

На этом фото виден основной экран, управление режимами четырьмя кнопками (SET, OK, +/-).

Проект по созданию электронной сигареты - экран

Вот меню электронной сигареты, управление теми же кнопками.

Проект по созданию электронной сигареты - меню

Пока обещают мне наши братья прислать атом, пришлось пока что прикрепить вот такую "соску" (что нашлось не дорогое).

Проект по созданию электронной сигареты

Ввиду дефицита места в корпусе пришлось выточить переходник из нержавейки под дрипку диаметром 23 мм. И под конец чуть подробнее про управление:

ЭЛЕКТРОННАЯ СИГАРЕТА СВОИМИ РУКАМИ 2

ЭЛЕКТРОННАЯ СИГАРЕТА СВОИМИ РУКАМИ 3

Работает устройство действительно хорошо, стоит пока один аккумулятор, которого хватает на 3 дня интенсивного парения. За подробностями по схеме и прошивке обращайтесь к автору этого коммерческого проекта.

ГУБЕРНАТОР.

   Форум по ЭС

   Обсудить статью ЭЛЕКТРОННАЯ СИГАРЕТА СВОИМИ РУКАМИ


Электронная сигарета | Мастер Винтик. Всё своими руками!

Самодельный батарейный блок для электронной сигареты

Электронная сигарета — это устройство, имитирующее процесс обычного курения, но избавляющее курильщика от вдыхания смол и других продуктов горения, а также она позволяет изменять дозировку никотина.
Электронная сигарета, представляет собой трубочку, чуть длиннее обычной сигареты, состоящую из батарейки, испарителя, управляющего процессом испарения микропроцессора и картриджей с ароматической жидкостью — обычно смесью никотина и пропиленгликоля. Кончик сигареты загорается во время затяжки, когда курильщик вдыхает «дым».

Два варианта самодельного батарейного блока для электронной сигареты, представлены ниже.

Вариант I. Гильзомод

Для его изготовления понадобится:
  1. Латунная гильза от охотничьего ружья 12 калибра (продается в охотничьем магазине без предъявления охотничьего билета)
  2. Пластиковая гильза от охотничьего ружья 12 калибра с длинной юбкой (32 мм)
  3. 510 коннектор с гайкой
  4. Кнопка — любая малогабаритная (я использовал кнопку с платы старого монитора)
  5. Контактная пружина из любого батарейного отсека (фонарик, электронные часы, детская игрушка и т.д)
  6. Транзистор типа IRLB 3034, IRL3103, IRF3107, IRl3803, IRF1404, IRFR3706, IRLR7833, IRLS4030pbf, IRLB3036PbF какой найдете в радиомагазине (я использовал IRL3103).

Описание работы

Подготовка гильзы

Латунную гильзу откладываем в сторону, она понадобиться только при завершении сборки гильзомода, а пластиковую гильзу кладем в кастрюльку с водой, ставим на газ, и кипятим минут 15-20. Затем плоскогубцами вытаскиваем пластиковую часть из юбки гильзы. Должно получиться вот так:

В юбке гильзы сверлим два отверстия под 510 коннектор диаметром 9мм в торце гильзы, и сбоку под под кнопку. В моем случае отверстие под кнопку 3,5 мм.

Кнопку закрепил внутри гильзы при помощи пайки, так же сразу припаял к внутренней поверхности гильзы один из контактов кнопки.

В торец гильзы прикрутил 510 коннектор.

Крепление кнопки

Теперь займемся подготовкой к установке транзистора, он необходим для защиты кнопки от воздействия больших токов батарейного блока.

Подготовка транзистора

У транзистора стачивается пластинка крепления к радиатору, для уменьшения размеров, и напаивается резистор сопротивлением 10-15 кОм (я поставил 11 кОм).

Для установки в гильзу транзистор стачивается вот так:



Далее транзистор изолируется термоусадкой или изолентой и устанавливается в гильзу с 510 коннектором и кнопкой.

Конструкция гильзомода

Принципиальная схема гильзомода выглядит вот так:

Принципиальная схема гильзомода

Латунная гильза является общим плюсовым проводом гильзомода.

Далее крепим минусовой контакт, сначала одеваем на провод идущий к выводу S транзистора кружок из толстой резины, затем этот провод припаиваем к контактной пружине закрепленной на кружочке из пластика.

Гильзомод готов собираем его, вставляем в латунную гильзу аккумулятор 18650 (я использую батареи из раскуроченного аккумулятора ноутбука), аккумулятор вставляется минусом вверх!

Сборка

Далее верхнюю часть с кнопкой насаживаем на латунную гильзу с аккумулятором, насаживается она очень плотно, так что никаких дополнительных креплений не требуется.

Полирование

Гильзомод готов к работе, единственное что желательно сделать — немножко окультурить внешний вид.

Собранный мод я полировал вот таким приспособлением — обрезанная ватная палочка насаженная на вал электромоторчика и смазанная пастой ГОИ.

В заключении всех работ собранные гильзомоды выглядят вот так:

Внешний вид гильзомодов с установленными атомайзерами

Ходовые испытания показали отличную работу гильзомода на намотке 0,5 Ом 0,4 кантала.

Вариант II. Боксмод

Батарейный блок для электронной сигареты из китайского PowerBank’a.

Благо в корпусе PowerBank’a есть место для установки всего необходимого.

USB 5V Mobile Power Bank

510 коннектор использовал от вот такой сигареты, давно валяющейся без дела

Электронная сигарета

Коннектор впаял в прямоугольный кусочек фольгированного текстолита с просверленным отверстием, и закрепил на корпусе при помощи термоклея, так же на корпус была установлена кнопка на замыкание.

Корпус с установленными кнопкой и 510 коннектором

Схема батарейного блока

Мофсет транзистор К3918 выпаял из неисправной материнской платы, там их в районе процессора стоит несколько штук, аккумуляторы использовал из неисправной батареи нетбука, кнопку можно использовать любую.

Монтаж выполнил 1мм одножильным медным проводом, транзистор припаял непосредственно к кусочку фольгированного текстолита на котором закреплен коннектор.

Монтаж батарейного блока

В целом собранный батарейный блок выглядит вот так

Внешний вид с накрученным атомайзером.

Работает боксмод прекрасно, к тому же аккумуляторы можно заряжать не вынимая их из корпуса через разъем miniUsb.

Электронная сигарета ecigarette – это новейшее изобретение, призванное помочь курильщикам всех стран бросить вредную привычку не бросая!





Электронная сигарета позволяет контролировать физическую зависимость от курения за счет использования картриджей с различным содержанием очищенного никотина и психологическую, за счет того, что процесс использования Cigarette Electronic точно имитирует классический способ курения обычной сигареты.

(Использованы материалы сайта:fototank.ru-Автор:В.Болдырев)



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Мультиприбор — GM328 для проверки радиоэлементов
  • Мультиметр-Частотомер-Генератор GM328 для проверки транзисторов, диодов, конденсаторов, индуктивности, сопротивлений…, а также для генерирования,  измерения частоты сигнала…

    В этой статье рассмотрим многофункциональный автоматический прибор — незаменимый помощник радиолюбителя. Его можно купить в Китае на всем известных сайтах или по ссылке в конце статьи.

    Кроме функций мультиметра Mega328 автоматически определять практически любой  подключаемый радиоэлемент, измерять его характеристики он также способен генерировать и измерять частоту сигнала.

    Все отображается на цветном 160 х 128 ЖК-дисплее.

    Подробнее…

  • Необычные Двоичные Часы
  • Четырехточечные бинарные часы с ультра-простым дисплеем

    Предложенные часы не тикают, не имеют ярких ЖК-дисплеев или светодиодов и нет никакой тревоги (будильника).

    Показ времени только четырьмя разноцветными точками света. Я не думаю, что эти часы намного сложны, чем обычные.
    Подробнее…

  • Делаем хлебницу (аптечку) из старого принтера своими руками
  • Был у меня принтер Epson Stylus C82. Попались «левые» чернила, и головка засорилась. Прочищать головку не стал, а замена на новую в сервисе оказалась дороже нового принтера! Подробнее…


Популярность: 34 835 просм.

Усовершенствованная электронная сигарета из доступных компонентов


Вступление.
Мне удалось разработать электронную сигарету полностью, с "нуля" - от испарителя до оперативной стыковки аккумулятора с атомайзером
(причём : конструкция испарителя усовершенствованная, включая зарядник для аккумулятора) - используя доступные компоненты.

Этой конструкцией я пользуюсь уже довольно долго и вполне могу рекомендовать всем желающим отказаться от курения табачных сигарет !

Лично я уже почти четыре года не выкурил ни одной табачной сигареты !!! Причём получилось у меня это спокойно, без какого-либо дискомфорта. Результат - полностью прошёл кашель и меня сейчас даже раздражает запах табачного дыма (это после 45-летнего стажа курильщика !). Я могу себе позволить "парить" в своей квартире : спальне и в любой другой комнате, абсолютно не доставляя неудобства окружающим ! Я сделал два варианта : домашний и карманный (уличный) варианты и никаких "протечек", о которых пишут пользователи фирменных атомайзеров (испарителей, далеко недешёвых) за это время я не обнаруживал.

Устройство не предусматривает каких либо дефицитных компонентов и требует только аккуратности при изготовлении и дальнейшем
обращении с ним.

Материалы и компоненты:


1. Нихромовая проволока диаметр - 0,15 мм.
2. Кремнеземовый шнур диаметр - 2 мм. (Нихром и шнур я заказываю в Интернет-магазине электронных сигарет "Папироска")
3. Шприц на 20 ml.
4. Шприц на 3 ml. 4а - готовый корпус атомайзера из этого шприца.
5. Колпачок от одноразовой эл.сигареты "PONS".
6. Трубка от комнатной телескопической антенны диаметр - 2,5 мм.
7-8. Резиновые вкладыши.
9. Трубка от комнатной телескопической антенны диаметр - 4,5 мм.
10. Отрезок силового кабеля. Внешний диаметр изоляции : 4,2 …. 4,5 мм.
11. Контактная пластинка от электромагнитного реле или любая другая подходящая упругая пластинка.
12. Ортофосфорная кислота.
13. Корпус одноразовой эл.сигареты "PONS" (металлический).
14. Резина автомобильной камеры толщиной 3….3,5 мм.
15. Разборный штекер "Тюльпан".
16. Разборный штекер "Тюльпан" (гнездо).
17. Аккумулятор типоразмера 18650 (U= 3,6….4,2 v.)
18. Для сборки атомайзера : шток держателя поршня шприца 3 ml. и корпус шариковой ручки, наружный диаметр - 8 мм.
19. Шприц для заправки (любой).
20. Клей "Момент"
21. Нитка ХБ.

Фото 1 Самая сложная часть электронной сигареты - это атомайзер (испаритель). С него и начнём.
Корпус делаем из медицинского шприца на 3ml. Обрезаем его с обеих сторон, чтобы длина было примерно 55 мм. Аккуратно обрабатываем срезы, смываем нанесённые метки (кстати, они легко смываются соляркой).

Усовершенствованная электронная сигарета из доступных компонентов
Фото 2 Заострённой кромкой корпуса одноразовой сигареты "PONS" вырезаем из резины автомобильной камеры два вкладыша.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 3 Трубкой от телескопической антенны диаметром 4,5 мм вырезаем центральные отверстия на обеих вкладышах, а на одном из них прокалываем иголкой шприца два отверстия для выводов мягких проводников от нагревателя.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 4 Из той же трубки делаем центральный воздухопровод длиной - около 35 мм. На одной стороне делаем фигурный вырез по форме напоминающий замочную скважину.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 5 Нагреватель - это нихромовая проволока диаметром 0,15 мм, концы которых намотаны и припаяны к мягким многожильным проводникам с ортофосфорной кислотой. Рабочий участок нагревателя должен быть длиной 26 мм. (подобрано опытным путём).
Усовершенствованная электронная сигарета из доступных компонентов
Фото 6 Аккуратно наматываем его на кремнеземовый шнур.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 7 Концы отводов пропускаем в проколотые отверстия вкладыша и протягиваем их до основания. Обрезаем остатки шнура по окружности вкладыша. Затем (это важно !) шприцевой иголкой "взлохмачиваем" кромки шнура вблизи пропаянных контактов так, чтобы ворсинки на этих участках были поверх намотки нихрома. Если всё сделаем аккуратно и правильно, то при посадке латунной трубки воздухопровода он не "закоротит" спиральку нагревателя. Кремнезем - отличный изолятор !
Усовершенствованная электронная сигарета из доступных компонентов
Фото 8 Теперь аккуратно вставляем трубку во вкладыш. Хочу отметить, что этот процесс требует аккуратности и определённого навыка.
Честно признаюсь: у меня самого получилось не с первого раза !
Усовершенствованная электронная сигарета из доступных компонентов
Фото 9 После этого обязательно надо проверить этот участок прибором. Если мы всё сделали "чисто", то сопротивление должно составить
1,8….2,0 Ом.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 10 Теперь собираем другой конец трубки. Снимаем кусочек изоляции силового провода. Его наружный диаметр должен быть 4,3…4,5 мм.
Вставляем его примерно до половины в трубку (он должен войти довольно плотно), а на оставшуюся часть одеваем второй вкладыш.
Это делается для того, чтобы при вставке собранной конструкции в корпус атомайзера вкладыш не "сползал" по трубке.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 11 Вставляем собранный узел в корпус бывшего шприца. Для облегчения этого процесса лучше смазать окружности вкладышей жидкостью для заправки.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 12 При вставке лучше оказывать давление на центральную часть, где находится кромка фигурного выреза трубки. Для этого можно использовать шток поршня от того же шприца с боковыми прорезями для выхода мягких проводников.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 13 Сверлим воздушное отверстие диаметром 1…1,5 мм,
Усовершенствованная электронная сигарета из доступных компонентов
Фото 14 Припаиваем выводы проводников к штекеру "Тюльпан", предварительно укоротив "минусовый" вывод,
Усовершенствованная электронная сигарета из доступных компонентов
Фото 15 Одеваем на "мундштучной" стороне колпачок от "PONS"а, прорезав на нём по центру отверстие диаметром 1,5…2,5 мм и атомайзер готов.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 16 Теперь питающий блок. У гнезда разъёма "Тюльпан" полностью удаляем минусовый вывод.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 17 Припаиваем плюсовый вывод разъёма к плюсовому контакту аккумулятора по возможности точнее по центру (из эстетических соображений). Соблюдать осторожность, чтобы не "закоротить" его на минус аккумулятора ! Рядом - кромка корпуса (минус).
Усовершенствованная электронная сигарета из доступных компонентов
Фото 18 Так как плюсовой вывод разъёма не обладает высокой механической прочностью, то я делаю так. Обматываю уже припаянный вывод ХБ-шной ниткой довольно плотно, периодически смазывая участок клеем "Момент" до заполнения, пока намотка не сравняется по диаметру с резьбовой частью разъёма.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 19 Коммутация у нас будет производиться по минусовой цепи. Поэтому я выбрал самый простой и надёжный способ.
Пружинящую латунную полоску припаиваем к корпусу аккумулятора. Так как он сделан из железа, то паять его надо с ортофосфорной кислотой. Затем полоску обрезаем и делаем изгиб с таким расчётом, чтобы при нажатии на неё она обеспечивала надёжный контакт с наружным стаканчиком вставленного атомайзера.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 20 Для внешнего вида можно обернуть его клеящей декоративной плёнкой или использовать термоусадочную трубку диаметром 20 мм.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 21 Достаём резиновый поршень из шприца 20 ml и заточенным корпусом от сигареты "PONS" вырезаем отверстие по центру.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 22 Его диаметр позволяет хорошо "сесть" и культурно закрыть обмотку из ниток после просушки.
Усовершенствованная электронная сигарета из доступных компонентов
Фото 23 Заправку атомайзера надо производить обязательно снизу вверх (как на фото), чтобы жидкость не протекала в отсек с боковым воздушным отверстием. После заправки протечка исключена в любом положении атомайзера только при условии герметичности верхнего вкладыша. Поэтому для заправки нужно прокалывать острой иглой шприца вкладыш вращательным движением.

После окончания заправки, когда игла будет вытащена, отверстие затянется и будет обеспечена необходимая герметичность.
Небольшая протечка в отсек наблюдается, когда уровень жидкости понизится примерно на три четверти объёма заправочного отсека. Протёкшая жидкость легко удаляется тем же шприцом через боковое воздушное отверстие и возвращается во флакон с жидкостью для последующей заправки. Если следить за уровнем и вовремя дозаправлять, то протечек не будет.

Усовершенствованная электронная сигарета из доступных компонентов
Фото 24 Вот и всё. Курите на здоровье !

Заключение.
Если, кто захочет повторить мою конструкцию и у Вас возникнут вопросы, то можете обратиться ко мне по электронной почте :
[email protected]

С уважением : Качанов Владимир.

Усовершенствованная электронная сигарета из доступных компонентов Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Устройство электронной сигареты: схема, строение, принцип работы

Содержание статьи

Электронные сигареты появились сравнительно недавно — примерно 15 лет назад, в далеком 2003 году. В то время это было простое приспособление для парения, но с каждым годом оно совершенствовалось. Теперь вейпинг имеет массу дополнений и аксессуаров. Устройство электронной сигареты, вне зависимости от производителя и модели, имеет три основные части, без них работа сигареты будет попросту невозможна.

Устройство и принцип действия

Устройство и принцип действия просты до банальности. Всего три основные части:

  • аккумулятор;
  • парогенератор;
  • картридж для жидкости.

Как работает электронная сигарета и что для этого необходимо? Вейпы заряжаются особой жидкостью, которая может быть как никотиновой, так и безникотиновой. Эта жидкость постепенно поступает к испарителю и переходит в состояние пара, который и вдыхает вейпер.

Принцип действия электронной сигареты в принципе прост — это преобразование жидкости в пар при помощи испарителя, который имеет вид спирали и может быть изготовлен из разных металлов — никеля, фехраля и прочих.

Если интересует схема электронной сигареты, ее вы найдете с легкостью на специализированных сайтах. Устройство и принцип действия можно описать следующим образом — к аккумулятору прикручивается атомайзер, в него вставляется специальный картридж с жидкостью. Примерно в середине устройства находится воздушно-сенсорный датчик и микропроцессор, которые работают от аккумулятора. Строение электронной сигареты в каждом модели примерно одинаковое, просто имеются некоторые дополнения и изменения. Если рассматривать самые простые варианты, то здесь будет всего три основные составные части и ничего лишнего.

Принцип действия прост — все функционирование зависит от двух основных составляющих — испарителя и аккумулятора. От устройства электронной сигареты и составляющих зависит качество парения и сама работа вейпа.

При покупке стоит обращать внимание не на производителя и цену, а именно на составляющие — что входит, как работает. Не факт, что дорогие приспособления будут работать лучше и дольше, чем более дешевые.

Описание

Если интересует электронная сигарета, устройство ее довольно простое. Но для того чтобы понять как она работает, ее принцип действия, необходимо разобраться именно в основных составляющих.

Основная работа исходит от испарителя или как его еще называют, атомайзера. Парогенератор выглядит по-разному, его внешний вид не играет особо никакой роли. От источника питания заряд поступает на спираль, она нагревается. Жидкость поступает к спирали, «разбрызгивается», переходит в мелкодисперсное состояние. Также от испарителя зависит обдув — подача воздуха к нагреваемой спирали. От испарителя на самом деле зависит очень многое, поэтому опытные вейперы при выборе девайса уделяют достаточное количество внимания выбору именно атомайзера. Он может быть простым и сложным, также спираль можно сделать самостоятельно. Намотка позволяет увеличить срок эксплуатации, а также улучшить вкусовые ощущения при парении. Но это не суть, главное, что следует запомнить — от испарителя действительно зависит способ и производительность самого устройства.

Источник питания — деталь, без которой вейп просто не будет работать. Аккумулятор обеспечивает нагрев спирали и само парообразование. Источник питания может быть разборным и неразборным. Тип никак не влияет на принцип работы, влияет исключительно вольтаж. Именно от мощности батареи будет зависеть продолжительность ее работы, а также температура нагрева спирали и соответственно количество получаемого пара.

Чем отличаются между собой девайсы разных моделей?

Понять, как устроена электронная сигарета и как она действует не просто, лучше всего здесь сработает визуальное восприятие. Для новичка вполне достаточно знать, что девайс состоит из двух основных частей — испарителя и батареи. Атомайзер, так же как и аккумулятор могут различаться между собой, от их выбора зависит многое — и сам принцип работы, и срок эксплуатации, и получаемые вкусовые качества при парении.

Сейчас в продаже имеются всевозможные модели вейпов, которые оснащены всем необходимым, но новичку, возможно, изначально стоит попробовать сначала моноблок. То есть сигарету, в которой все детали объединены между собой и являются неотъемлемой частью. Многие находят и покупают для себя просто стартовые наборы, которые вполне удовлетворяют все запросы по парению.

Конечно, сейчас вейпы становятся больше модным аксессуаром чем просто устройством для курения. С их помощью можно показать и свой достаток и социальный статус. Но даже в самых модных и современных моделях принцип действия и работы остается неизменным.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Устройство электронной сигареты, её схема и принцип работы

Электронная сигарета представляет собой усовершенствованный вариант обычного ингалятора. Такой девайс за счет специальной смеси для курения производит пар, имитирующим табачный дым. В этой статье мы более подробно поговорим о том, как выглядит устройство электронной сигареты.

Схема и принцип работы электронной сигареты

Тех, кого интересует как все в мире устроено, наверняка задумывались над тем, как работает электронная сигарета. Практика показывает, что её механизм не так сложен, как может показаться. Этот девайс имеет несколько основных деталей, которые и являются образователями пара. Основные составляющие электронной сигареты — это испаритель, аккумулятор и картридж с жидкостью.

Действие этого прибора напоминает действие ингалятора. Производители пытаются доказать, что использование электронных сигарет абсолютно безопасно для здоровья, особенно если они не содержат никотина, но этот факт еще не до конца исследован. Поэтому заявления о том, что они являются заменителями обычных сигарет и способны избавить от вредной привычки курить ничем не подкреплены. Этот девайс отлично справляется с имитацией курения благодаря выходящему пару и красной лампочке на конце изделия. Существуют разновидности, которые по своему размеру и форме полностью совпадают с традиционными сигаретами, но есть и такие , которые имеют совсем другой вид, например напоминаю шариковую ручку или фломастер. Некоторые модели оснащены встроенным светодиодом, что напоминает процесс тления, хотя никакого поджигания не происходит. От таких изобретений также не исходит неприятных запах дыма, который может надолго засесть в одежде и волосах, доставляя дискомфорт не только курильщику, но и людям, которые с ним контактируют.

Устройство электронной сигареты

Для того, чтобы иметь более четкое представление о том, как устроена электронная сигарета, расмотрим подробней её основные составляющие:

  1. Атомайзер для электронных сигарет. Эта деталь подает жидкость для подогрева к нагревательному элементу. Атомайзер имеет форму спирали, изготовленной из нихрома. Фитиль, произведенный из ваты или китайского хлопка, способствует подаче жидкости. Атомайзер также называют испарителем для электронных сигарет и бывает он двух видов: обслуживаемый и необслуживаемый. Обслуживаемые можно заменять перематывая нагревательный элемент и заменяя фитиль. Необслуживаемые атомайзеры предполагают замену одного на другой. Батарея и атомайзер крепятся друг к другу благодаря резьбе. Такая резьбы бывает нескольких типов: 510, 801, 401, 701. В наше время чаще всего используют тип 501. Чтобы перейти с одной резьбы на другую, существуют специальные переходники. Также, испарители бывают многоразовыми и одноразовыми. Последние не перезаряжаются и не дозаправляются жидкостью, их можно использовать один раз. Для заправки атомайзера вытягивают впитывающую деталь пипеткой или шприцом и осторожно заполняют емкость.
  2. Батарейный блок (мод) или зарядное устройство для электронных сигарет. В батарейный блок сигареты встроен блок питания, который подает ток на испаритель, после чего вырабатывается пар. В самом девайсе он находится рядом с атомайзером. Батарейных блок существует двух видов: механичекский и вариватт. Механический вариант подает ток автоматически при нажатии кнопки, а в вариватте ток подается с помощью пользователя. Типы управления мода делятся на автоматические и ручные. Ручной тип является самым популярным и надежным, и представляет собой обычную кнопку, которую курильщику нужно будет нажать. Автоматический блок начинает работать после того, как пользователь сделал затяжку. Этот способ может привести к возгоранию сигареты, поэтому считается не самым безопасным. Большой популярностью пользуется емкость в 650 т 1000 мАч, которая отвечает одной или двум пачкам традиционных сигарет.
  3. Аккумулятор. У этой детали могут быть различные функции: изменение напряжения, подающегося на испаритель (варивольт), контроль спирали и пара, не допускающий их перегрев (термоконтроль ТС), показатель заряда батареи (индикация заряда). Существуют модели сигарет, которые могут указывать глубину затяжки и их общее количество.
  4. Картриджи для электронных сигарет. Эта деталь напоминает контейнер или бак для электронных сигарет, наполненный гигроскопической тканью. Она существует для того, чтобы жидкость поступала дозировано, а не выливалась на атомайзер. Когда парильщик затягивается, то небольшое количество жидкости попадает в парогенератор, после чего она образует пар. Картридж следует регулярно заменять. Сделать это не составит трудностей: Вам нужно будет снять окрашенную часть изделия и выкрутить старый картридж, заменив его на новый. Рекомендуется новый наполнять сразу, чтобы потом не возится с этой работой.
  5. Жидкость для курения. Каждый производитель предоставляет свой состав жидкости для курения. Из-за того, что не существует никакого контроля или стандартизации этого вещества, в его состав могут входить токсичные элементы. Если Вы боитесь покупать жидкость в магазинах, то можно изготовить свой самозамес. Таким образом Вы будете знать, что именно туда входит и создать качественную вещь, экспериментируя со вкусами. В такую жидкость обычно входят: никотин, глицерин, пропиленгликоль, ароматизаторы и дистиллированная вода. Вода в данном случае используется для разбавления остальных компонентов. Перед покупкой всегда проверяйте состав и сертификацию жидкости.

Устройство электронной сигареты

Как ухаживать за составляющими деталями электронной сигареты

  1. Меняйте испаритель вовремя. При постоянном использовании два раз в месяц, при умеренном — один.
  2. Тщательно очищайте атомайзер спиртом.
  3. Старайтесь не расходовать полностью жидкость для курения и не заполняйте резервуар до самых краев.
  4. Чтобы улучшить работу электронной сигареты и продлить её службу, нужно полностью разрядить аккумулятор три раза.
  5. Не используйте электронную сигарету во время вождения.
  6. Воспользовавшись сигаретой, не забывайте её отключать, особенно если Вы ее носите в кармане или сумке.
  7. Внимательно изучайте инструкцию перед использованием прибора.

Что такое картомайзер и клиромайзер для электронных сигарет

Картомайзер — это специальный картридж, который совмещается с атомайзером и работает по тому же принципу. Клиромайзер имеет меньшую стоимость и отличается более густым паром, так как в нем спираль лучше смачивается жидкостью для курения.

Клиромайзер — это такое же устройство, что и картомайзер, только оно находится в прозрачном флаконе. Работает он так же, но отличается тем, что способен контролировать уровень жидкости.

Надеемся, что Вы смогли удовлетворить свое любопытство и теперь знаете о том, как устроена электронная сигарета.

Принцип действия и устройство электронной сигареты

Что ожидает окружающих

Первое, что интересует тех, кто разобрался, из чего состоит электронная сигарета, — влияние этого аппарата на самого курильщика и окружающих его людей. Общество волнуют все его члены. Если один из них пользуется устройством для парения, то оно должно быть удобно и максимально безопасно для остальных. В этом случае электронные имитаторы курения можно считать идеальными приборами. Обычные сигареты в процессе использования выделяют дым, содержащий в себе огромное количество вредных компонентов, которым вынуждены дышать все, кто находится рядом с источником. Это главная причина, по которой государства многих стран ведут отчаянную борьбу с многолетней вредной привычкой. Некурящий человек, не желая того, вынужден травить свой организм, находясь вблизи ядовитого облака. Очень часто пассивными курильщиками оказываются дети. С электронными сигаретами такого не происходит. Пар сразу попадает в легкие курильщика, а при выдохе моментально растворяется в воздухе, не создавая вокруг себя негативной зоны. Самое главное, что в электронных аппаратах полностью отсутствует какое бы то ни было горение. В результате меньше токсичных химических компонентов попадает внутрь человеческого организма. А это уже победа над традиционной сигаретой.

Некоторые специалисты высказывают свое предположение в том, что подобное электронное устройство помогает курильщикам освободиться от надоедливой привычки. Но пока об этом нельзя сказать утвердительно. С одной стороны, человек полностью отказывается от табака. Но в то же время его с легкостью заменяет курительная жидкость. А в ней также, как правило, есть никотин. Поэтому вся проблема сводится только к дозировке. Кроме того, в обоих случаях человек все-таки продолжает курить

И неважно, что это будет: электронный аппарат или обычная сигаретка. Фактически остается сама привычка брать периодически эти предметы в руки и совершать с их помощью определенные действия

Как работает электронная сигарета

Классическая модель гаджета для парения функционирует по аналогу с ингалятором. Когда пользователь затягивается, заливка, подаваемая в атомайзер, преобразуется в пар, который подается в мундштук и вдыхается человеком. Некоторые модели начинают свою работу простой затяжкой, другие же – нажатием специальной кнопки Fire.

Осуществляя вдох или нажимая на кнопку подачи напряжения, парильщик запускает в работу устройство. Специально установленная плата принимает сигнал и транслирует его на испарительную систему, где начинает свою работу нагревательный элемент. Ток, подаваемый батарей, практически мгновенно накаляет спираль, что сопровождается испарением впрыскиваемой жидкости. Таким образом, классический вейп полностью имитирует процесс курения табачных сигарет.

Тех, кого интересует как все в мире устроено, наверняка задумывались над тем, как работает электронная сигарета. Практика показывает, что её механизм не так сложен, как может показаться. Этот девайс имеет несколько основных деталей, которые и являются образователями пара. Основные составляющие электронной сигареты — это испаритель, аккумулятор и картридж с жидкостью.

Действие этого прибора напоминает действие ингалятора. Производители пытаются доказать, что использование электронных сигарет абсолютно безопасно для здоровья, особенно если они не содержат никотина, но этот факт еще не до конца исследован. Поэтому заявления о том, что они являются заменителями обычных сигарет и способны избавить от вредной привычки курить ничем не подкреплены.

Некоторые модели оснащены встроенным светодиодом, что напоминает процесс тления, хотя никакого поджигания не происходит. От таких изобретений также не исходит неприятных запах дыма, который может надолго засесть в одежде и волосах, доставляя дискомфорт не только курильщику, но и людям, которые с ним контактируют.

Устройство ЭС eGo-T

Электронная сигарета данной модели обладает повышенным комфортом в использовании. Длина устройства составляет 118 мм, а диаметр в 14 мм позволяют с удобством удерживать девайс в руках. Состоит курительное устройство из следующих частей:

  1. Аккумуляторная батарея, рассчитанная на 300 циклов. Это позволяет инновационной модели работать в 5—6 раз дольше обычной ЭС (с картриджем небольшого объема).
  2. Атомайзер (парогенератор). В устройстве используется усовершенствованный атомайзер нового поколения. Такое усовершенствование гарантирует пользователям получение более качественных ощущений от парогенерации и яркого вкуса.
  3. Картридж-танк большой вместительностью.
  4. Конус на атомайзер, необходимый для полноценной работы девайса.

Электронная сигарета eGo-T оснащена металлическим прочным корпусом и встроенным интеллектуальным микрочипом. В нем предусмотрена автоматическая отсечка. Она включается при длительном удерживании кнопки во включенном положении.

Как собрать новинку

Сделать из купленного гаджета полноценный прибор не составляет труда. Для этого следует провести следующие действия:

  1. Атомайзер плотно завинтить на аккумулятор до упора.
  2. Вставить конус таким образом, чтобы он закрыл атомайзер.
  3. Далее следует заправить картридж. Для этого отвинчивается крышечка, внутрь заливается аромажидкость.
  4. Заправленный контейнер привинтить (до упора) к парогенератору. Следите, чтобы игла атомайзера полностью проткнула крышечку.

При сборке курительного девайса не применяйте больших физических усилий. В случае когда конус либо сам парогенератор плохо завинчиваются, проверьте, не загрязнены ли они. А чтобы понять, как разобрать электронную сигарету eGo-T, следует воспользоваться такой же инструкцией, но совершая все действия в обратном порядке.

Советы опытных пользователей

Знатоки ароматного парения советуют перед началом использования ЭС eGo-T капнуть немного жидкости (2—3 капельки) на атомайзер. Это улучшит процесс дымообразования. Также следует с особой тщательностью подбирать необходимые запчасти (адаптеры к батареям, переходники, зарядные устройства).

Результаты проведенных тестов показали, что электронная сигарета этой марки (при ее грамотном использовании) может активно вырабатывать пар на протяжении 6—7 часов парения. А аккумуляторная батарея рассчитана на 3 суток. Затем ее следует подзарядить.

Правила зарядки курительного гаджета

Чтобы понять, как заряжать eGo-T, необходимо воспользоваться USB-зарядником. Он прилагается к каждому комплекту курительного девайса. Зарядное устройство позволяет достаточно быстро восполнить запас энергии батареи. Для этого потребуется порядка 2—3 часов. Заряжать девайс можно через компьютер или розетку. А, используя специальный переходник, подзарядку можно осуществить и в автомобиле. Как это делается:

  1. Открутить от аккумулятора испаритель.
  2. Парогенератор вкрутить в зарядное устройство.
  3. Другой конец зарядника подключить к обычной розетке либо ПК.
  4. В процессе зарядки световой индикатор на USB-устройстве мигает красным.
  5. Когда цвет индикатора переключится на зеленый – батарея полностью заряжена и готова к дальнейшей эксплуатации.

Первый процесс зарядки должен длиться от 8—9 часов. Эту процедуру нельзя прерывать даже если индикатор горит зеленым. А вот последующие зарядки уже укладываются в 2—3 часа.

Как работает электронная сигарета

Жидкость, которая заправляется в электронную сигарету, приобретается отдельно, может содержать ароматизаторы. В ее составе – смешанные в различных пропорциях пропиленгликоль и глицерин, а также никотин, которого, как мы уже говорили, может и не быть.

В составе традиционного «наполнителя» для электронных сигарет содержится:

  • 55-62% пропиленгликоля;
  • 30-35 % глицерина;
  • 0-3,6% никотина;
  • 2-4% ароматизаторов;
  • вода в определенной концентрации.

Пропиленгликоль – это вязкая и прозрачная жидкость, практически без запаха, имеет немного сладковатый вкус, обладает гигроскопическими свойствами (способность вещества поглощать водяные пары из воздуха). Пропиленгликоль разрешен к применению в качестве пищевой добавки. Он достаточно широко используется при производстве товаров в разных сферах промышленности, в том числе пищевой, косметической и фармацевтической. Пропиленгликоль частично выводится из организма в первоначальном виде, а то, что остается, превращается в молочную кислоту, которая усваивается организмом.

Разновидности испарителей

Все атомайзеры классифицируются на категории по своей способности к обслуживанию:

  1. Обслуживаемый. Является наиболее удобным в использовании. Модель такой ЭС разборная для возможности замены необходимых элементов. Эти испарители дешевле в использовании. Подходят начинающим и профессиональным парильщикам, которые нравится создавать самодельные койлы;
  2. Необслуживаемый. Корпус такого девайса не разбирается самостоятельно. В случае поломки атомайзер меняется на новый;
  3. Полуобслуживаемый. В конструкцию такого испарителя включено 2 модуля, не подлежащих ремонту. В случае перегорания койла голову атомайзера можно отсоединить и поставить другой блок. Плюс испарителя модульного типа – это его восстановительная скорость (процесс замены по времени не больше минуты), недостаток – высокая цена запасок и отсутствие возможности установки самодельного нагревательного элемента;
  4. Гибрид. Сочетание обслуживаемого и полуобслуживаемого характера. В этих атомайзерах блок заменяется целиком или устанавливается новая спираль.

Комплектующие для электронной сигареты

Чтобы окончательно разобраться, как устроена электронная сигарета, рассмотрим подробно ее основные комплектующие детали.

Атомайзер

Это устройство, подающее жидкость для подогрева к нагревательному элементу. По форме атомайзер представляет собой это спираль, выполненная из нихрома. Жидкость подается при помощи фитиля, сделанного из ваты или дорогостоящего японского хлопка.

Все атомайзеры (испарители) делятся на два типа: обслуживаемые и необслуживаемые.

Обслуживаемые предполагают смену путем перемотки нагревательного элемента и замену фитиля. Необслуживаемые испарители предполагают смену одноразового испарителя как расходного материала.

Батарея и испаритель соединяются при помощи резьбы, которая бывают таких типов: 510, 801, 401, 701.Сейчас в большинстве случаев используется тип 501. Для удобства существуют переходники с одной резьбы на другую.

Кроме того, атомайзеры бывают одноразовыми и многоразовыми. Одноразовые не подлежат дозаправке жидкости и перезарядке батареи

Чтобы заправить атомайзер, нужно вынуть впитывающий элемент, затем при помощи шприца или пипетки заполнить емкость, осторожно, чтобы не пролить жидкость

Батарейный блок (мод)

Мод электронной сигареты содержит встроенный блок питания, подающий ток на спираль атомайзера для получения пара. В устройстве расположен в месте соединения с испарителем.

Моды бывают двух типов – механический мод и вариватт. В механическом моде ток подается автоматически при помощи кнопки, а в вариватте — пользователем.

Типы управления блоками бывают ручными и автоматическими. Ручной тип управления осуществляется путем обычного нажатия кнопки и является самым надежным, поэтому отличается наибольшей популярностью среди потребителей.

Автоматический мод имеет свою специфику: yачалом парогенерации управляет начало затяжки самого парильщика. Способ удобный, но небезопасный, так как возможны возгорания сигареты. Самой популярной емкостью считается идентичная по времени выкуривания одной или двум пачкам сигарет (650 и 1000 мАч).

Аккумулятор

Данная деталь может обладать вариативными функциями.

Наиболее востребованные из них приведены ниже.

  • Варивольт – функция, позволяющая изменять напряжение, которое подается на испаритель.
  • Термоконтроль ТС – функция, контролирующая недопущение перегрева спирали и пара.
  • Индикация заряда – функция, которая показывает, насколько заряжена батарея.

Существует много дорогих моделей электронных устройств, в которых есть дисплей, где отображаются я все необходимые параметры, в том числе длина (глубина) затяжки и общее количество всех затяжек, сделанных за определенный временной промежуток.

Картридж

Картридж электронной сигареты – это приспособление, включающее в себя контейнер, наполненный гигроскопической тканью (прокладка предусмотрена для того, чтобы курительная жидкость не выливалась на испаритель, а поступала к нему дозировано). Когда человек делает затяжку, минимально дозированное количество жидкости поступает в парогенератор, где превращается в пар.

Картридж – это комплектующее, подлежащее регулярной замене. Поменять использованный картридж на новый очень легко. Для этого снимите окрашенную часть сигареты и выкрутите старый картридж, после чего вкрутите противоположным движением новый. Желательно наполнить его перед заменой, чтобы не возиться с этим занятием впоследствии.

Жидкость для заправки картриджей

Жидкость для заправки картриджей варьируется по составу в зависимости от производителя. По причине отсутствия стандартизации и контроля над производством, составы могут довольно сильно отличаться по содержанию никотина, а также остальных примесей, в том числе и токсичных.

«Самозамес» — это самостоятельное приготовление жидкости для курения по своим предпочтениям из компонентов, купленных в магазине.

В стандартный состав жидкости для электронных сигарет входят:

  • никотин – алкалоид и нейротоксин, который вызывает сильнейшее привыкание, выделяется из табачных листьев;
  • глицерин – используется для пара и смягчения вкуса;
  • пропиленгликоль – добавляется как растворитель ароматизаторов и для раздражения верхних дыхательных путей;
  • дистиллированная вода – применяется для разбавления концентрации всех составляющих;
  • эссенции — добавляются для вкуса и аромата.

Жидкость проще всего покупать в специализированном магазине, но некоторые потребители в последнее время предпочитают готовить ее самостоятельно.

Разбираемся в деталях

На первый взгляд, все просто. Заправил картридж ароматной жидкостью, куришь и вроде как здоровью не вредишь. Но не все так однозначно. Да, с одной стороны, вредные вещества, которые в большом количестве содержатся в обычных сигаретах, перестают поступать в организм. Отмечается даже улучшение самочувствия.

Вместе с тем, большинство производителей добавляют в состав жидкостей никотин. Происходит элементарная замена одной сигареты на другую, только электронную. Это значит, что окончательно распрощаться с этой вредной привычкой не получится. Ведь именно никотин вызывает привыкание, а значит, организм все равно будет требовать новую дозу этого вещества.

Простые электронные сигареты

Чем сложнее схема электронного парогенератора, тем выше ее стоимость. Это аксиома. Недорогие устройства, как правило, самые простые в своей конструкции. Они исключают электронику и дополнительные компоненты.

Благодаря простоте и дешевизне, производители могут поизощряться в исполнении внешнего вида недорогих приборов, поэтому каждый сможет подобрать себе прибор и по вкусу и по стилю.

Устройство е-сигареты.

Рассматривая простые устройства нельзя не упомянуть такую нишу электронных парогенераторов, как мехмоды. Как можно понять по названию – это модификация электронной сигареты, которая лишена электроники, то есть является механической. Устройства подобного типа работают напрямую от батареи. Это обуславливает их характерную особенность – чем больше заряд батареи, тем больше пара генерирует устройство.

Неоспоримыми плюсами мехмодов является их цена и простота конструкции. Не секрет, что, чем проще конструкция, тем меньше вероятность вывести такой прибор из строя.

Начинающие вейперы, по незнанию, очень часто обращают внимание на такие электронные сигареты, ведомые их низкой ценой. И очень часто они даже не представляют, какие опасности могут их подстерегать при неправильном использовании этого устройства

Если сказать о минусах, то начать стоит с того, что данное устройство не имеет никакой блокировки кнопки от случайного нажатия. Положив устройство в карман, вы рискуете сжечь намотку, даже не заметив этого.

Второй особенностью этого прибора является то, что в нем никакого контроля перезаряда и переразряда батареи. Это может говорить о том, что неправильные режимы обслуживания элемента питания просто снизят его мощность, или даже выведут батарею из строя.

И самое основное – это отсутствие защиты от короткого замыкания. В самом лучшем случае, у вас устройство выйдет из строя. В самом худшем – выход из строя повлечет за собой взрыв, который может оставить на лице довольно ужасные и непоправимые последствия. Не стоит недооценивать этот факт хотя бы по тому, что в мире насчитывается несколько десятков случаев, когда мехмод, при неправильном его использовании, оправлял людей в реанимацию.

Принцип работы парогенератора такого типа подразумевает под собой огромное количество теоретических знаний, и если вы захотите сделать испарительный койл, это электрический ток, как физическое понятие должен быть с вами на «ты», а перед тем как сделать саму намотку, нужно провести очень много вычислений, чтобы не допустить фатальной ошибки.

https://youtube.com/watch?v=pnYBHYROjDs

Полезные советы

Если вы имеете минимальный опыт в искусстве вейпинга, но не знаете тонкостей использования , то вам будет полезно ознакомиться с рекомендациями опытных парильщиков.

  • Не делайте частые затяжки. Используя курительный прибор в таком режиме, вы рискуете вызвать перегрев атомайзера. Старайтесь совершать новую затяжку не ранее, чем через 5−6 секунд после предыдущей.
  • Храните девайс правильно. Гаджет для парения должен находиться только в горизонтальном положении. В противном случае из контейнера может вытечь вся жидкость. Не рекомендуется держать девайс рядом с источниками тепла и металлическими предметами. Собирать и разбирать устройство при каждом использовании необязательно. Оно прекрасно будет храниться и в собранном виде.
  • Используйте только стандартные детали. Если вам потребуется поменять во время ремонта какие-либо элементы вашего курительного помощника, позаботьтесь, чтобы это были «родные» детали. Причём обязательно той же фирмы, которой был изготовлен и сам курительный гаджет.
  • Не используйте прибор в холодную погоду. Если вы решите попарить на морозе, то никотиновая жидкость начнет вытекать из устройства, заливая собой всё, что попадется ей на пути, включая руки парильщика, его карманы и пр. Во избежание такого рода проблем рекомендуем пользоваться этим гаджетом только в тёплом помещении.

Если во время очередного парения вы заметили неполадки в работе устройства, ни в коем случае не пытайтесь разбирать его и самостоятельно устранять неисправность. Это должны делать только специалисты сервисного центра. Вы же своими попытками можете окончательно вывести из строя прибор.

Каждый из нас знает о вреде курения. Те, кто понимает всю опасность для своего здоровья, старается найти в себе силы избавиться от этой вредной привычки. Но побороть ее получается не у всех. Поэтому иногда приходится обращаться к вспомогательным средствам. Одним из наиболее популярных решений этой проблемы является электронная сигарета. Конечно, и они могут нанести здоровью определенный вред, однако по безопасности они заметно превосходят обычные сигареты.

И если вы тоже решили обзавестись таким устройством, то вам необходимо узнать, как работает этот курительный гаджет. Не стоит думать, что все основные нюансы вы узнаете в процессе эксплуатации. Без подготовки вы можете уже после первого использования электронной сигареты сломать ее. Курительный гаджет представляет собой довольно сложный прибор, который оснащен микропроцессором, а также другими механизмами, которые требуют аккуратного обращения.

Принцип работы электронной сигареты

В основе работы электронной сигареты лежит физический процесс образования холодного пара. Современные технологии микроэлектроники позволили «оформить» его в виде курения электронной сигареты, практически не отличающейся по внешнему виду от настоящей.

Чтобы отследить всю цепь микропроцессов и понять, как работает этот электронный прибор, необходимо знать, из каких элементов он состоит. Итак, работу такой сигареты обеспечивают аккумулятор, микропроцессор, атомайзер и сменный картридж, спрятанные внутри.

Атомайзер – это парогенератор, который образует пар, имитирующий табачный дым. Образование пара обеспечивает нагревательная дуга, находящаяся в атомайзере.

Сменный картридж выполнен в виде резервуара с веществом для курения. Выглядит это как кусочек пористого материала, пропитанного курительной жидкостью и помещенного внутрь «фильтра». А вот курительная жидкость – это уже на выбор. Это вода с ароматизатором (табачным, фруктовым, шоколадным – на ваш вкус) и зависимо от предпочтений и цели – с никотином или без. Причем никотин – извлеченный из табака и очищенный.

Итак, вы затянулись. В этот момент сработал воздушно-сенсорный датчик и активизировал электронный микрочип, который включает литиевый аккумулятор, находящийся тут же внутри сигареты. Аккумулятор запускает в действие ультразвуковой испаритель (атомайзер). Начинает образовываться пар (а-ля табачный дым), который при втягивании (то есть при затяжке) проходит через «фильтр», где спрятан картридж с курительным веществом. В это же время включается индикатор – загорается лампочка на кончике электронной сигареты, призванная имитировать тлеющий уголек. Это может быть лампочка красного (ярко-оранжевого) цвета или голубая неоновая, что очень удобно для курения в запрещенных для этого местах.

Возможно, описание всего процесса для вас не очень понятно, тогда представьте себе сигарету, в которой один за другим помещены электронные приборы. Они так же поочередно включаются: каждый из них запускает в действие другой. Схематически их расположение внутри электронной сигареты можно изобразить так (в направлении от кончика сигареты к фильтру):

Световой индикатор (лампочка) – аккумулятор – микропроцессор (чип) – датчик тяги – атомайзер (парогенератор) – картридж.

Вот и все премудрость. На словах, возможно, выглядит все очень просто. Но на деле ребята-микроэлектронщики, конечно, постарались.

Специально для skazhynet.ru – Елена Кичак

Устройство и принцип действия

Устройство и принцип действия просты до банальности. Всего три основные части:

  • аккумулятор;
  • парогенератор;
  • картридж для жидкости.

Как работает электронная сигарета и что для этого необходимо? Вейпы заряжаются особой жидкостью, которая может быть как никотиновой, так и безникотиновой. Эта жидкость постепенно поступает к испарителю и переходит в состояние пара, который и вдыхает вейпер.

Принцип действия электронной сигареты в принципе прост — это преобразование жидкости в пар при помощи испарителя, который имеет вид спирали и может быть изготовлен из разных металлов — никеля, фехраля и прочих.

Если интересует схема электронной сигареты, ее вы найдете с легкостью на специализированных сайтах. Устройство и принцип действия можно описать следующим образом — к аккумулятору прикручивается атомайзер, в него вставляется специальный картридж с жидкостью. Примерно в середине устройства находится воздушно-сенсорный датчик и микропроцессор, которые работают от аккумулятора. Строение электронной сигареты в каждом модели примерно одинаковое, просто имеются некоторые дополнения и изменения. Если рассматривать самые простые варианты, то здесь будет всего три основные составные части и ничего лишнего.

Принцип действия прост — все функционирование зависит от двух основных составляющих — испарителя и аккумулятора. От устройства электронной сигареты и составляющих зависит качество парения и сама работа вейпа.

При покупке стоит обращать внимание не на производителя и цену, а именно на составляющие — что входит, как работает. Не факт, что дорогие приспособления будут работать лучше и дольше, чем более дешевые

Вредна ли электронная сигарета для окружающих?

В состав пара (дыма), испускаемого электронной сигаретой, входит никотин. А он, за исключением своего синтетического происхождения, совсем не отличается от традиционного никотина из аналоговых табачных изделий.

Если вейпер парит в закрытом помещении, то воздух в этом помещении насыщается никотином. Люди, которые находятся в этом же помещении, вынуждены дышать этим вредным веществом, становясь, таким образом, «пассивными вейперами». Не смотря на то что концентрация никотина в воздухе в таком случае будет совсем невысокой, нельзя забывать аксиому о том что безопасных доз никотина не бывает.

Вредна ли электронная сигарета детям?

Употребление никотина непозволимо в любом возрасте. Если курить обычные сигареты детям запрещено, то чем электронный аналог лучше? Электронная сигарета содержит тот же никотин, негативному влиянию которого детский организм поддается легче и быстрее. Поэтому, ответ однозначен — детям курить электронные сигареты нельзя.

Парить или курить? Либо ни то, ни другое? Электронные сигареты заметно безопаснее, чем обычные, но все же, они не безобидны и имеют свои «подводные камни».

It’s time to choose: Быть зависимым наркоманом, оправдываясь что вам это нравится, илииметь здоровый организм + подавать хороший пример своим близким?

Выбор за вами.

Фильм в тему!

Ознакомьтесь с остроумной комедией о свободе выбора, ярко и язвительно высмеивающая пороки современного общества.

Фильм «Здесь курят»

Принцип работы электронной сигареты

Когда пользователь прислоняет губы к патрону и вдыхает, поток воздуха движется по сигаретному каналу в направлении воздушно-сенорного датчика и его мембрана отклоняется от своего первоначального положения на время вдоха (приблизительно 1-1,2 секунды). Вырабатывается ток, который передается на батарею, которая, в свою очередь, нагревает катушку атомайзера. Это нагревает находящуюся в нем смесь, она испаряется и человек вдыхает выходящий дым. И чем глубже делается вдох, соответственно выделяется больше дыма. Электрический ток также одновременно включает светодиод и создается эффект тления табака.

Напоследок стоит отметить важный момент: если в обычной сигарете происходит совместное сгорание табака и бумаги, которая его окружает, что выделяет в легкие человека массу вредных веществ, в электронной сигарете этого возгорания не происходит- это и является достоинством электронных сигарет и положительным аспектом их использования.

Курение в настоящее время «поглотило» людей, как ни грустно это признавать. Примерно каждый третий взрослый человек в современное время страдает от курения – и именно страдает, потому что хорошего мало в таком занятии. Но люди достигли достаточного уровня осознанности по этому вопросу, а потому стараются искать различные альтернативы. Для многих именно такой альтернативой являются так называемые электронные сигареты. Они имеют имидж крайне безопасных (что не совсем так, но об этом позже), при этом предлагают огромное разнообразие различных вкусов и ароматов, которое делает курение ещё более интересным и разнообразным, внося в него то, чего ему так не хватало для многих людей.

Но для многих данные устройства всё так же являются чем-то диковинным и непонятным. Принцип работы для многих не столь однозначен, сколь хотелось бы. А сложно доверять устройству, которое работает по заведомо непонятному принципу. Потому постараемся максимально просто понять общие принципы работы данных приспособлений, чтобы вы более взвешенно могли сделать вывод, в какой степени они вам нужны. Итак, как работает электронная сигарета? Какова основа функционирования, на которой работает данное устройство? Надеемся, наш краткий обзор поможет разобраться.

(Visited 1 times, 1 visits today)

Делаем электронную сигарету с самодельным атомайзером


Я предлагаю вариант электронной сигареты, который можно изготовить в домашних условиях, включая испаритель (атомайзер) собственной конструкции, используя доступные материалы и инструменты.

Этот испаритель служит мне "верой и правдой" уже два года. Схематично он должен выглядеть так.

Делаем электронную сигарету с самодельным атомайзером
Инструменты и материалы
-Использованная одноразовая сигарета "Pons"
-Использованная одноразовая сигарета "UXLITE"
-Кремнеземовый шнур диаметр =2 мм.
-Нихромовая проволока диаметр=0,15 мм.
-Одножильный медный провод диаметр=0,5 мм.
-Мягкий многожильный провод
-Комплект разъёмов "Тюльпан"
-Корпус фонарика на две пальчиковые батарейки
-Четыре аккумулятора типа "АА" 1,2 v , 1700...2800 mA (два - в работе, два - на зарядке)
-Термоусадочная трубка диаметр=4 мм.
-Оболочка кабеля (кембрик) диаметр=3,5 мм.
-Линейка (штангенциркуль)
-Шприц медицинский с двумя иглами диаметром 1 мм
-Деревянная зубочистка (круглая - диаметр=2,5 мм.)
-Полотно ножовки по металлу
-Напильники (надфили): плоский и круглый
-Паяльник, припой, ортофосфорная кислота
-Свёрла диаметром 1,5…2 мм. и 8 мм.Делаем электронную сигарету с самодельным атомайзером
Шаг 1. Разбираем одноразовую использованную сигарету "Pons". Снимаем обе заглушки и со стороны светодиода выдавливаем "потроха".
Делаем электронную сигарету с самодельным атомайзером
Шаг 2. Удаляем синтепон, батарейку, плату процессора и оставляем только то, что нам будет нужно.
Делаем электронную сигарету с самодельным атомайзером
Шаг 3. Снимаем декоративную наклейку, так как нам будет нужен именно прозрачный корпус. Остатки клея на корпусе легко смываются соляркой или растительным маслом.
Делаем электронную сигарету с самодельным атомайзером
Шаг 4. Изготавливаем инструмент для посадки разъёма "Тюльпан" в корпус испарителя. Корпус сигареты "UXLITE" - из нержавейки. Затачиваем кромку надфилем.
Делаем электронную сигарету с самодельным атомайзером
Делаем электронную сигарету с самодельным атомайзером
Шаг 5. Вращением разъёма и давлением вырезаем на нём цилиндрический участок. Диаметры обеих корпусов одинаковые, поэтому он вставится в корпус атомайзера симметрично и будет выглядеть аккуратно.
Делаем электронную сигарету с самодельным атомайзером
Делаем электронную сигарету с самодельным атомайзером
Шаг 6. Разделываем жилы кабеля, разводим в стороны и пропаиваем.
Делаем электронную сигарету с самодельным атомайзером
Шаг 7. Разбираем основную часть испарителя - кремнеземовый фитиль и нихромовую спираль. "Родная" рассчитана на напряжение 4 вольта, а нам нужна на 2,2 V. Так же сам фитиль тонковат, рассчитан на работу с синтепоном.
Делаем электронную сигарету с самодельным атомайзером
Шаг 8. Делаем нагреватель. Для напряжения 2,2 v - рабочий участок нихрома диаметром 0,15 мм. должен быть 22 мм.( +/- 1 мм.). Следует иметь ввиду, что при удлинении - количество пара будет меньше и наоборот.

Нежелательно слишком укорачивать нихром - будет привкус гари. Так же длина нихрома зависит от диаметра проволоки. Указанные значения получены опытным путём, как оптимальные.

Соединения медь-нихром можно выполнить способом "обжимка", но я предпочитаю пайку с ортофосфорной кислотой, как более надёжную.

Делаем электронную сигарету с самодельным атомайзером
Шаг 9. Аккуратно наматываем нихром на кремнеземовый шнур, расправляя витки шприцовой иглой. Обрезаем по размеру.
Делаем электронную сигарету с самодельным атомайзером
Шаг 10. В центральное отверстие вкладыша "А" вставляем кембрик, как основание для посадки центральной плетёной термостойкой трубки.
Делаем электронную сигарету с самодельным атомайзером
Шаг 11. Материал вкладышей обладает хорошей эластичностью, поэтому с помощью медицинского пинцета или зажима легко прокалываются медными проводниками спирали.
Делаем электронную сигарету с самодельным атомайзером
Шаг 12. Одеваем центральную термостойкую трубку на вставленный кембрик и заправляем фитиль со спиралькой в специальный вырез.
Делаем электронную сигарету с самодельным атомайзером
Шаг 13. Одеваем на вырез термоусадочную трубку и прогреваем её до уплотнения. Для этого достаточно подержать участок над горячим 60-ваттным паяльником, медленно поворачивая вдоль продольной оси.
Делаем электронную сигарету с самодельным атомайзером
Шаг 14. Припаиваем к выводам мягкие проводники.
Делаем электронную сигарету с самодельным атомайзером
Шаг 15. Определяем точку отреза, т.е. общую длину испарителя. В нашем случае - 63 мм. Отрезаем полотном ножовки по металлу и аккуратно обрабатываем срез напильником (надфилем).
Делаем электронную сигарету с самодельным атомайзером
Шаг 16. После вставки нагревателя и припайки мягких проводов к разъёму, сверлим воздушное отверстие диаметром 1,5….2 мм. возле вкладыша.
Делаем электронную сигарету с самодельным атомайзером
Шаг 17. Аккуратно вставляем вкладыш "В" и разъём "Тюльпан". Чтобы он плотно вошёл в корпус, при необходимости перед вставкой обернуть цилиндрическую часть витком чёрной изоленты (скотчем).

В качестве наконечника мундштука можно использовать: 1. Декоративную заглушку, просверлив в центре отверстие тем же сверлом. 2. Использовать колпачок от сигареты "UXLITE", прорезав в центре отверстие.

Делаем электронную сигарету с самодельным атомайзером
Делаем электронную сигарету с самодельным атомайзером
Шаг 18. Атомайзер готов. Теперь переделываем корпус фонарика. В данной модели рефлектор и светодиод крепились на диске из прочного капрона, плотно посаженного в выемку дюралюминевого наконечника.

Диаметр "Тюльпана" (мама) - 8,3 мм. Поэтому я просверлил отверстие на 8 мм. и "разогнал" его круглым напильником до, примерно 8,2 мм. Разъём зашёл очень плотно и сидит без какого-либо дополнительного крепления.

Делаем электронную сигарету с самодельным атомайзером
Шаг 19. С платы пружинного контакта удаляем все детали электроники и припаиваем : "минус" корпуса разъёма - на внешнее кольцо платы, а "плюс" - к крайнему кольцу пружины. Это лучше сделать для уменьшения токовых потерь, т.к. стальная никелированная пружина имеет определённое сопротивление, ощутимое при относительно большом токе устройства. С той же целью лучше пропаять внешнюю торцовую часть самой платы.

Она, конечно потуже запрессуется во втулку, зато обеспечит большую площадь контакта в минусовой цепи. Лучше "перекоротить" многожильным мягким проводом так же и пружинку в "завертушке" на задней части фонарика.

Делаем электронную сигарету с самодельным атомайзером
Шаг 20. Придётся переделать и кнопочку, т.к. она работает в фиксированном режиме. Удалив детали фиксатора, я вставил вместо них вырезанную платку с кнопочкой от старого видеомагнитофона.
Делаем электронную сигарету с самодельным атомайзером
Шаг 21. Перед заправкой : вставить дренажную трубочку - укороченную шприцевую иглу (для выхода воздуха) с минимальным выходом кончика из вкладыша, вставить круглую зубочистку в центральное отверстие вкладыша.

В оставшееся малое отверстие - шприц с жидкостью и неспеша заправить атомайзер. Во время заправки обязательно (!) зажать пальцем боковое воздушное отверстие во избежание проникновения жидкости в воздушный канал.

Делаем электронную сигарету с самодельным атомайзером
Шаг 22. Вставляем заряженные аккумуляторы, атомайзер…
Делаем электронную сигарету с самодельным атомайзером

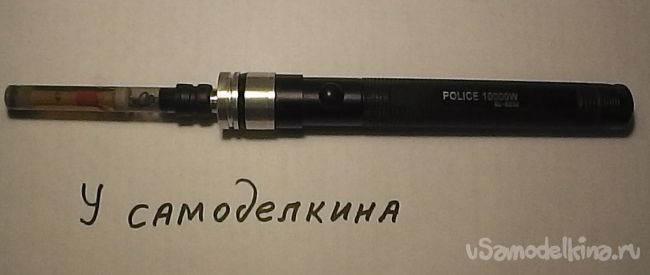

… и "курите" на здоровье !

Заключение
При аккуратном изготовлении и сборке, подтекание жидкости исключено и без синтепона. Когда в основном отсеке нет воздуха (при полной заправке) жидкость в отсек "Z" через отверстия фитиля не протекает .

Небольшое подтекание начинает проявляться только при понижении уровня жидкости ниже половины участка "F", когда в основном отсеке образуется определённый объём воздуха.

Делаем электронную сигарету с самодельным атомайзером
Если не допускать понижения указанного уровня жидкости (следить за ним и почаще заправлять), то атомайзер постоянно может быть практически сухим. В случае, если по каким-либо причинам вы "прозевали", и в отсек "Z" протекло немного жидкости, её легко можно отсосать шприцом через воздушное отверстие и вернуть в пузырёк с жидкостью для следующей заправки.
Делаем электронную сигарету с самодельным атомайзером
С обеих игл я стачиваю заострённый скошенный участок, как в целях безопасности, так и удобства отсоса жидкости. Из эстетических соображений, воронкообразный раструб на корпусе фонарика я срезал на токарном станке. Делаем электронную сигарету с самодельным атомайзером Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Author:

Отправить ответ

avatar
  Подписаться
Уведомление о
