Распиновка USB разъемов для зарядки телефонов

Содержание

• 1 Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC
• 2 Распиновка USB разъемов на штекере
• 3 Распиновка USB разъемов для Iphone
• 4 Распиновка зарядного разъема Samsung Galaxy
• 5 Распиновка USB разъемов для навигатора Garmin
• 6 Схемы цоколёвки для зарядки планшетов
• 7 Распиновка зарядного гнезда планшета Samsung Galaxy Tab
• 8 Распиновка разъёмов зарядных портов
• 9 Классификация портов Charger
• 10 Как переделать штекер своими руками

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон.

Как? Изучайте варианты распиновки USB и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

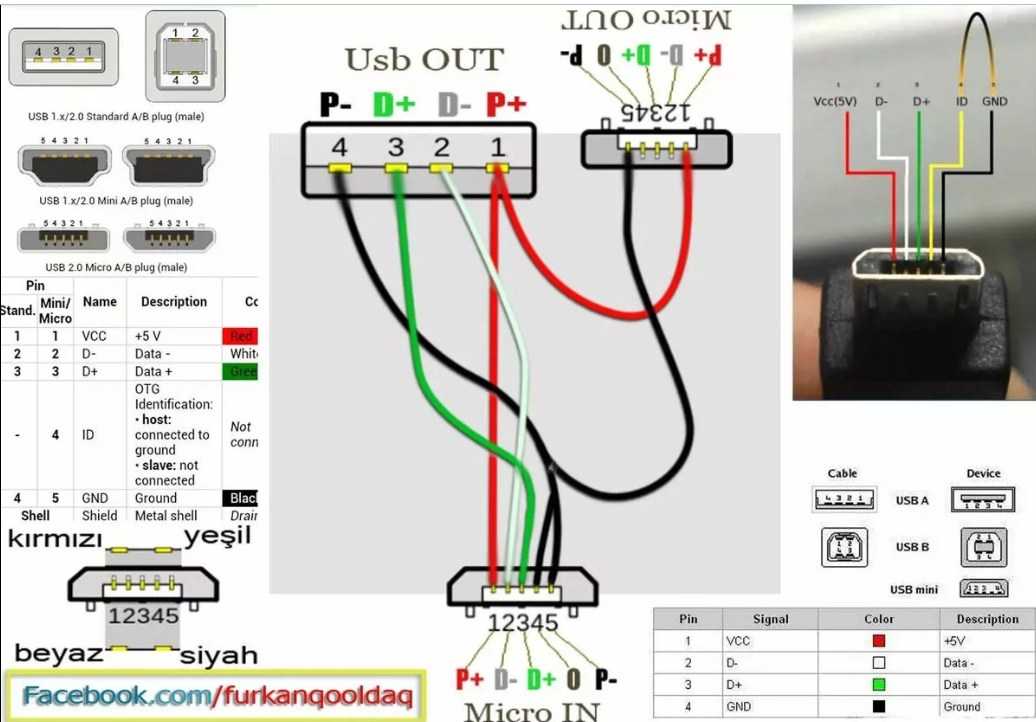

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток – раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

• SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
• CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
• DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
• ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником – не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем – тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице – смотреть.

Не очень удачное USB зарядное устройство (блок питания). . Обзоры электроники.

Написать про это зарядное устройство хотел давно, но все не доходили руки, хотя даже у него есть на что посмотреть.
Получил я его от одного довольно известного магазина, который после моего отчета изъял его из продажи и на мой взгляд сделал правильно. Собственно потому я и не даю ссылку на товар. Возможно он вам попадется в других магазинах, потому считаю, что данный обзор все равно будет полезен.

Получил я данное зарядное устройство (хотя конечно корректнее — блок питания) в обычном пакете с защелкой, никаких блистеров и коробок.

Размер не назвал бы совсем маленьким, мне попадались куда более габаритные варианты при не слишком меньшем заявленном токе.

Заявлен выходной ток в 3000мА, что довольно неплохо для большинства применений, например можно заряжать планшет + смартфон.
Зарядное имеет два выходных порта, промаркированных как iPad и Galaxy, ну или как устройства от Эппл и Самсунг.
Сверху расположен светодиод индикации работы, светит всегда независимо от режима работы.

Но так как снаружи для меня обычно нет ничего интересного, то я конечно же решил его вскрыть. Делается это относительно просто, выковыриваем небольшую щелку между половинками корпуса, а затем при помощи отвертки разделяем половинки. БП заклеен, но открылся довольно легко.

На первый взгляд довольно аккуратно, по крайней мере не вызвало нехороших чувств.

Плата изготовлена аккуратно, правда светодиод лежит прямо на разъемах USB, но в качестве защиты на них наклеили изолирующую пленку.

Плата спаяна также вполне нормально, есть небольшие грехи, но в целом на твердую четверку. Минус один балл снял за местами грубоватую пайку и отсутствие защитных разрезов в текстолите.

Вот что меня немного удивило и даже заставило сделать отдельный снимок, так это то, что провода к плате имеют силиконовую изоляцию и без проблем держат температуру жала паяльника. А кроме того они весьма гибкие, купить бы такого провода себе отдельно от блока питания.

Рассмотрим плату более детально.
1. Входных конденсаторов два, соединены параллельно, суммарная емкость около 10мкФ, для 15 Ватт мало. Входной фильтр отсутствует, зато есть предохранитель 🙂
2. Микросхема в DIP корпусе. Даташит на нее я не искал, но помню что где то уже попадалась и даже соответствовала мощности блока питания. Зато увидел весьма диодный мост в весьма оригинальном исполнении, до этого такие как-то не попадались.
3. Трансформатор не очень большой, заявленные 15 Ватт для него действительно максимальны, запаса нет 🙁

4. Но при всем этом межобмоточный конденсатор стоит правильного типа, кроме того есть обратная связь через оптрон, иногда даже на этом экономят.
5. Выходных диодов два, включены параллельно, емкость выходного конденсатора всего 1000мкФ, для тока в 3 Ампера этого маловато. Кроме того отсутствует выходной фильтр.
6. А вот обратная связь реализована не очень хорошо, явно видна экономия. Вместо нормальной схемы с TL431 применили просто стабилитрон.

Кстати, входной конденсатор разделен на два более мелких не зря, между ними спрятался небольшой дроссель для уменьшения помех.

Микросхема имеет внешний шунт для измерения тока, что говорит о как минимум наличии защиты от короткого замыкания выхода, и защита действительно работает.
Около выходных разъемов установлены делители напряжения. Они используются для того, чтобы заряжаемое устройство знало, какой ток оно может взять от зарядного устройства.

На всякий случай, да и просто для общей информации, начертил принципиальную схему данного блока питания. Ничего нового, что отличало бы данный блок питания от других я не увидел, ну разве что уже давно не попадались блоки питания со стабилитроном вместо специальной микросхемы для стабилизации выходного напряжения.

Проверка по большому счету более чем стандартна для моих обзоров. В ходе теста были использованы:
Электронная нагрузка
Осциллограф
Мультиметр
Термометр
Бумажка и ручка.

1. Первый тест без нагрузки, выходное напряжение немного завышено, норма до 5.25 Вольта. Хотя такое встречается довольно часто.
2. Второй тест — ток нагрузки 1 Ампер, уровень пульсаций заметно вырос, выходное напряжение вполне в норме.

1. Ток нагрузки 2 Ампера. уровень пульсаций около 0.7 Вольта, это очень много. Осциллограф даже пришлось переключить на режим 0.2В на клетку, а не 0.1, как это было в предыдущем тесте.

2. Ток нагрузки 2.5 Ампера, уровень пульсаций как в предыдущем тесте, выходное напряжение в норме.

Дальше было в планах выставить 3 Ампера, но температура выходных диодов перевалила за 100 градусов и я остановил тест.
На основании теста была составлена табличка. Интервал между тестовыми измерениями составлял 20 минут, весь тест занял 1 час.
Как можно видеть из таблицы, температура выходных диодов и конденсатора достигла довольно высоких значений, эксплуатировать долго в таком режиме не рекомендуется, потому тест был остановлен.

Иногда спрашивают, а от чего вообще выходят из строя блоки питания. Ниже фото двух блоков питания 5 Вольт 2 Ампера. Они вышли из строя с интервалом примерно в пол часа. Средний от планшета Текласт, до этого нормально работал несколько месяцев, а потом внезапно выгорел с небольшими спецэффектами, планшет в это время заряжался и был включен. Но так как планшет был нужен, достал с полки еще одно зарядное устройство, которое также без проблем прошло тесты и работало нормально (справа), через пол часа ситуация повторилась, пришлось заряжать планшет от лабораторного блока питания.

Очень часто блоки питания выходят из строя из-за:
1. Перегрев силового трансформатора, падает магнитная проницаемость сердечника выше критической температуры.
2. Некорректная работа самого ШИМ контроллера, особенно в режиме перегрузки или КЗ.
3. Падение емкости конденсаторов в следствии старения.

Данный блок питания трудится уже более полугода, но пришлось его немного доработать. К ШИМ контроллеру припаял металлическую пластинку, выполняющую роль радиатора, а внизу и вверху корпуса насверлил вентиляционных отверстий.

В таком варианте проблем нет, хотя я думаю, что если использовать при токах до 2 Ампер, то работать будет и без доработки.

В общем что можно сказать про данное устройство. ТАкое чувство, что разогнались сделать хорошо, но потому вдруг закончились деньги и решили сделать дешево. Т.е. местами сделано нормально, но видны явные следы экономии. Да и заявленный ток в 3 Ампера несколько оптимистичен, я бы не стал рисковать и нагружал максимум на 2 Ампера.

На этом все, вот такой вышел небольшой, но грустный обзор.

Схема мобильного зарядного устройства USB | Дорожное зарядное устройство для мобильного телефона

Теперь зарядка ваших мобильных телефонов стала проще благодаря разъемам USB, которые есть в ноутбуках и ПК. Для зарядки вашего мобильного телефона эта схема обеспечивает регулируемое напряжение 4,7 вольта. Напряжение постоянного тока 5 В и ток 100 мА подается через USB-разъем, что достаточно для медленной зарядки мобильного телефона. Мы можем использовать эту схему для зарядки мобильного телефона во время путешествия. Таким образом, мы можем рассматривать его как Цепь дорожного зарядного устройства для мобильного телефона .

[adsense1]

Порт USB мобильного телефона используется для зарядки, так как порт USB является очень полезным источником напряжения, с помощью которого можно заряжать мобильный телефон. В настоящее время на ноутбуках, доступных на рынке, есть от двух до четырех портов USB. USB на самом деле относится к универсальной последовательной шине. Это одно из новейших воплощений метода, который используется для получения информации, а также с вашего компьютера. Нас беспокоит тот факт, что через порт USB на внешние устройства подается питание ±5 вольт, которое может быть подключено к контакту 1, а на контакту 4 — 0 В. Через порт USB можно получить до 100 мА тока, чего более чем достаточно для этого небольшого приложения.

Электрическая схема мобильного зарядного устройства USB: Электрическая схема мобильного зарядного устройства USB — ElectronicsHub. Org

С1-100 мкФ/25 В

Т1-БК547

Стабилитрон-4,7В/. 5 Вт

Диод-1N4007

[adsense2]

Описание компонентов:

• Резистор: Поток тока в цепи контролируется резистором.
• Конденсатор: В основном используется для хранения зарядов. Он бывает двух типов: поляризованный и неполяризованный, электролитический конденсатор является примером поляризованного, а керамический и бумажный — неполяризованным.
• Транзистор: Он используется для увеличения уровня сигнала или для размыкания или замыкания цепи.
• Стабилитрон: Когда напряжение достигает точки пробоя, он начинает работать, но в состоянии обратного смещения.
• Диод: Имеет две клеммы, называемые анодом и катодом. Это позволяет току течь только в прямом направлении, останавливая поток тока в обратном направлении.

Цепь зарядного устройства USB для мобильных устройств  Описание:

Большое количество аккумуляторов для мобильных устройств работает от 3,6 В от 1 000 до 1 300 мА·ч. Эти аккумуляторы представляют собой комбинацию трех литиевых элементов, номинальное напряжение каждого из которых составляет 1,2 В. А для быстрой зарядки мобильного нужно 4,5 вольта и диапазон тока 300-500 мА.

Если вы хотите повысить эффективность своей батареи, лучше заряжать ее медленно. Схема, описанная ниже, работает при регулируемом напряжении 4,7 В и обеспечивает достаточный ток для медленной зарядки мобильных телефонов. Напряжение на выходе согласовывается транзистором Т1. В то время как выходное напряжение контролируется стабилитроном ZD, а полярность выхода, на который подается питание, защищена D1.

USB-разъем «А» должен быть подключен к передней части цепи. Чтобы упростить идентификацию полярности, подключите контакт 1 к проводу красного цвета, а провод черного цвета соедините с контактом 4. Теперь соедините выход схемы с соответствующим контактом зарядного устройства, чтобы подключить его к своим мобильным телефонам. После того, как все части схемы соберутся вместе, вставьте вилку USB в розетку и с помощью мультиметра измерьте выходную мощность схемы. Если вы получили правильный выход и если полярность подключена правильно, подключите к нему свой мобильный телефон.

Через несколько дней вы получите легко доступный маркер с мультизарядным устройством, просто купите его и легко заряжайте свой мобильный телефон, когда вы в поезде или автобусе, так как каждый теперь носит с собой ноутбук или блокнот.

Примечание: Необходимо соблюдать крайнюю осторожность, чтобы полярность была подключена правильно. Неправильное подключение может привести к повреждению аккумулятора вашего мобильного телефона.

Для изготовления мобильного USB-зарядного устройства необходим USB-кабель, и кабель должен иметь как минимум одну вилку с полосой сзади около 5 см, иметь внешнюю прокладку и защиту от «открытого» конца USB-кабеля. В целом USB-кабели состоят из четырех кабелей красного цвета, а также черного и зеленого (вместе с протестующими). Поскольку зеленый и белый провода используются для передачи данных, в этом проводе нет необходимости, поэтому эти провода можно обрезать (здесь нам нужно обратить внимание, чтобы провода были внутри их прокладки и не были обнажены). Обычно провод черного цвета является отрицательным, а провод красного цвета — положительным. 5V — это напряжение, которое мы получаем от порта USB. И ток более 500 мА не может подаваться на устройство, которое подключено к порту USB. Подсоедините шнур питания с USB-разъемом, проверьте правильность полярности.

Сборка схемы USB-зарядного устройства

В этом проекте мы собираемся сделать схему USB-зарядного устройства из простых деталей, которые есть у нас дома. Цепь зарядного устройства USB выдает регулируемое напряжение 5 В, которое можно использовать для питания USB-устройств или даже для зарядки мобильных телефонов и других устройств.

Мы пройдем через эту сборку в 4 этапа:

• Понижение напряжения — Первое, что нам нужно сделать, это понизить напряжение со 120 вольт переменного тока до чего-то достаточно низкого, с чем мы сможем работать. В нашем случае мы понизим напряжение до 12 вольт переменного тока.
• Rectification — После понижения напряжения до 12 вольт переменного тока нам необходимо преобразовать его в постоянный или постоянный ток. Мы сделаем это, построив очень простую схему двухполупериодного мостового выпрямителя.
• Фильтрация — Мы хотим убедиться, что эта схема работает стабильно и не создает пульсации. Мы добавим несколько конденсаторов, чтобы решить эту проблему.
• Регулирование напряжения . Наконец, мы хотим, чтобы наша схема выдавала постоянное напряжение, даже если питание от сети нестабильно. Кроме того, нам нужно понизить напряжение с 12 В до 5 В. Мы сделаем это с помощью стабилизатора напряжения LM7805 и радиатора.

Если вы новичок в электронике, у нас есть множество ресурсов, которые помогут вам начать работу. По мере прохождения этого руководства мы будем связывать довольно много дополнительных ресурсов на случай, если вам понадобится помощь. Вы можете начать с нашего руководства под названием «Что такое напряжение?» Еще один отличный способ понизить напряжение для небольших нагрузок — использовать делитель напряжения.

СВЯЗАННЫЕ: Калькулятор делителя напряжения

Список деталей для этого проекта

Вот список деталей han dy для этого проекта, чтобы вы могли начать:

• Понижающий трансформатор 120–12 В
• 1N4002 выпрямительные диоды
• Регулятор напряжения LM7805
• Радиаторы для регулятора
• Электролитический конденсатор 10 мкФ (x2)
• Керамический конденсатор 0,1 мкФ
• Макет
• Макетные провода
• Кабель USB

Вас также может заинтересовать наше руководство по покупке первого мультиметра и выбору осциллографа.

Еще одна вещь, которую вы, возможно, захотите рассмотреть, в зависимости от характера вашего проекта, это то, что существуют более эффективные схемы для схем зарядных устройств USB, которые используют полупроводники и переключатели. Я решил не использовать их для этого проекта, потому что 1) у меня их не было в моей корзине запчастей и 2) их было бы намного сложнее понять. Этот урок посвящен изучению основ того, как это работает.

Обучающее видео по схеме зарядного устройства USB

Схема и диаграмма

Ниже приведена принципиальная схема и схема соединений в стиле Fritzing, которая должна помочь вам построить эту схему.

Понижение напряжения

Первое, что нам нужно сделать, это преобразовать нашу стенную розетку или сетевое напряжение в что-то, что безопасно для нас, людей, и что-то в диапазоне, с которым могут работать наши компоненты. Для этого потребуется понижающий трансформатор. Тот, который мы собираемся использовать, преобразует 120 В переменного тока в 12 В переменного тока. Если вы живете в других странах, где стандартное напряжение составляет 220 В переменного тока, единственное, что вам нужно будет изменить в этом проекте, — это трансформатор.

Я использовал этот трансформатор с 120 В на 12 В, который лежал у меня в мусорном ведре. Он рассчитан на ток до 2 ампер.

Следует отметить, что вы также можете использовать трансформатор от 120 В до 24 В или от 120 В до 9 В. Важно убедиться, что входная сторона стабилизатора напряжения может работать с любым входным напряжением. В моем случае я использую LM7805, который поддерживает входное напряжение от 8 до 25 В.

Чем ближе вы будете к этому меньшему числу, тем эффективнее будет ваша схема.

Выпрямление

После понижения напряжения до 12 В мы находимся на хорошей территории, но мы все еще на переменном токе. Наша схема зарядного устройства USB должна быть постоянного тока! Для этого мы построим схему двухполупериодного мостового выпрямителя.

Выпрямление удаляет отрицательную часть сигнала переменного тока. Схема двухполупериодного мостового выпрямителя построена с использованием четырех диодов. Как известно, диоды пропускают ток только в одном направлении. В первом полупериоде сигнала переменного тока диоды D2 и D3 смещены в прямом направлении, а диоды D1 и D4 смещены в обратном направлении. Во втором полупериоде сигнала переменного тока диоды D1 и D4 смещены в прямом направлении, а диоды D2 и D3 смещены в обратном направлении.

Проще говоря, во время этого процесса происходит преобразование отрицательной части сигнала в положительную!

СВЯЗАННЫЕ: Как работают диоды

Однако, в конце концов, это все еще не цепь постоянного тока и недостаточно чистая, чтобы питать наши USB-устройства. Нам нужно сделать еще пару вещей.

Еще одно замечание, прежде чем мы двинемся дальше. Вы можете купить готовые мостовые выпрямители. Но я думаю, что каждому важно создать свой собственный хотя бы раз, чтобы они могли узнать, как они работают. Готовые выпрямители в конечном итоге представляют собой не что иное, как диоды в одном корпусе.

Фильтрация

Нам нужно сгладить эту форму волны до истинного постоянного тока, поскольку мы все еще не совсем на территории истинного постоянного тока со всей этой рябью в нашей волновой форме.

Мы решим это, добавив в схему фильтрующие конденсаторы. Эти колпачки фильтра устанавливаются с обеих сторон регулятора напряжения. Они будут заряжаться до тех пор, пока колебания не достигнут своего пика, а затем, когда колебания уменьшатся, конденсаторы разрядятся в цепь, сгладив колебания и создав постоянный ток.

Это очень простое решение.

Регулировка напряжения

Мы почти закончили сборку схемы USB-зарядного устройства! Последнее, что нам нужно сделать, это добавить стабилизатор напряжения, чтобы поддерживать стабильное напряжение на уровне 5 В для наших USB-устройств.

Без регулировки напряжения наши 5 В могут повышаться или понижаться при изменении входного переменного тока. Это может произойти, если произошел скачок напряжения или отключение питания. Это может иметь катастрофические последствия для устройства, которое мы собираемся запитать.

СВЯЗАННЫЕ: Как работают регуляторы напряжения

Регулятор напряжения также решает для нас еще одну проблему. Он снижает 12 вольт, которые мы получаем от трансформатора, до 5 вольт. Регуляторы напряжения обычно могут работать с широким диапазоном переменных входных напряжений. LM7805, который я выбрал, может работать от 8 до 25 вольт на входе. Чем ближе выход вашего трансформатора к меньшему числу на вашем регуляторе, тем выше будет эффективность и тем меньше тепла будет производить регулятор напряжения.

Как вы сейчас видите на осциллографе, у нас есть совершенно стабильные 5 вольт для потребления нашими устройствами (5,96 без какой-либо нагрузки на схему — это нормально).
