Схема включения tda2030: Возможности TDA2030

Содержание

Приниципиальная схема и печатная плата мультимедийного усилителя мощности 2.1 и 5.1 на микросхемах

Мультимедийный усилитель на базе TDA1554 2.1

      Данный усилитель предназначен для создания системы 2.1, т.е. 2 широкополосных усилителя + 1 более мощный, предназначенный для воспроизведения только НЧ сигнала.
      Принципиальная схема усилителя приведена на рисунке 1, чертеж печатной платы - рисунке 2 (не в масштабе). Взять чертеж в формате lay можно тут.


Рисунок 1.


Рисунок 2. СКАЧАТЬ ПЛАТУ В LAY



ПЕЧАТНАЯ ПЛАТА ДЛЯ ВЫСОКОКАЧЕСТВЕННОГО УСИЛИТЕЛЯ МОЩНОСТИ

      Этот мультимединый усилитель предназначен для создание средненькой аудиосистемы, предназначенной для эксплуатации в стационарных условиях. .
      Основой усилителя служат популярные микросхемы TDA2030 и не очень популярные TDA2052. Ну а поскольку речь зашла об этих микросхемах, то уж лучше остановится подробнее на каждой из них.

      TDA2030 по справочнику относится к разряду Hi-Fi усилителей, однако сказанно это слишком громко - звук у нее несколько не Hi-Fi. Гораздо приятней звучит ее боле мощный брат - TDA2050. По цокелевке она полностью совпадает с TDA2030 поэтому произвести замену можно не изменяя на печатной плате практически ничего.
      Принципиальная схема усилителя на микросхеме TDA2030 приведена на рисунке 1, на рисунке 2 - TDA2050 - рисуноки импортированы из даташита. Единственно что изменено в схеме - нет диодов с выхода м/с на плюс-минус питания. Диоды эти используются для уменьшения самоиндукции динамической головки, а использовать данную схему с головками с "тяжелым" дифузором решится мало кто, то и диоды были попросту исключены из схемы. Большая партия плат, выпущенных без данных диодов показала, что усилитель работает так же устойчиво как и с ними, т.е. на работу схемы влияния оказано не было.


Рисунок 1.


Рисунок 2.

     Разумеется, что номиналы в цепи ООС разные, однако их отношение практически одинаково, значит коф. усиления у них одинаков. Кроме этого вариант ООС TDA2050 более предпочтителен, поскольку через меньшие резисторы течет больший ток, следовательно она менее критична к наводкам и внешним помехам. И еще - мы позволили себе R5 зашунтировать последовательно соединенными резистором на 100 кОм и конденсатором на 100 пкФ. Это увеличивает устойчивость усилителя и обеспечивает спад коф. усиления на частотах выше 20 кГц.
      Питание усилителя выбраннно однополярным посокольку ухудшения качества звука почти не происходит, а вот дополнительные горизонты этот факт открывает:
      - происходит некоторая экономия электролитических конденсаторов по питанию;

      -при создании мультимедийного усилителя с использованием двуполярного питания плюсовая "ветка" питания используется для питания СЧ-ВЧ звена как усилитель с однополярным питанием, а плюсовая и минусовая "ветки" - как питания усилителя для сабвуфера. Таким образом схемотехника усилителя довольно не плохо упрощается.
      Если же нет желания заморачиватся с двуполяркой, то можно использовать мостовое включение микросхем, только давайте поправочку на то, что в мостовом включении от м\с требуется гораздо большей мощности. Например при использовании СЧ-ВЧ звена с TDA2030 мостовой усилитель должен использоваться с TDA2050, если же усилители СЧ-ВЧ на микросхеме TDA2050, то мостовой усилитель уже надо брать на базе TDA2052.
     На рисунке 3 приведен эскиз печатной платы для одной TDA2030.


Рисунок 3. СКАЧАТЬ В LAY

     Ну и несколько слов об усилителе на микросхеме TDA2052. Это интегральный усилитель мощности позволяющий развить на нагрузке 4 Ома до 40 Вт. Принципиальная схема усилителя приведена на рисунке 4.


Рисунок 4.

      Это усилитель с двумя входами, но для упрощения конструкции второй вход попросту не задействован. Эскиз печатной платы приведен на рисунке 5. На рисунке 6 - эскиз мостового включения TDA2052, ну а на рисунке 7 эскиз печатной платы собственно мультимедийного усилителя на TDA2030 ( TDA2050 ) и мостового усилителя на TDA2052.
      Чертеж печатной платы усилителя мощности один на всех - СКАЧАТЬ.


Рисунок 5.


Рисунок 6.


Рисунок 7.

Интегральные четырехканальные усилители мощности.

      Как быстро собрать усилок на 4 канала, а заодно не боятся ремонтировать автомобильную технику будет тут расказанно...

      Речь пойдет о ряде микросхем, имеющих одну схему включения, но различные характеристики. Разумеется печатка у них тоже одна. Ну начнем по по порядку:
      В автомобильной технике довольно часто применяются микросхемы TDA7381, TDA7382, TDA7383, TDA7384, TDA7385, TDA7386, несколько реже TDA7560. Все эти чудовинки практически имеют одну схему включения, приведенную на рисунке 1, а вот характеристики у них несколько разнятся, что собственно и отражено в таблице 1.


Рисунок 1.

ТАБЛИЦА 1.

ПАРАМЕТР

ПАРАМЕТР ДЛЯ МИКРОСХЕМЫ

TDA7381

TDA7382

TDA7383

TDA7384

TDA7385

TDA7386

TDA7560

Тип корпуса FLEXIWATT25
Коф усиления, дБ

26

Напряжение питания, В

9. ..18

Выходная мощность при THD 10%

18

22

22

22

22

24

25   45

Выходная мощность при THD 1%

14

18

18

18

18

19

19   34

Максимальная выходная мощность (на вход подается прямоугольный сигнал амплитудой 100 мВ), именно это и пишут на "мордах" магнитол.

30

30

35

40

35

45

50   80

THD, %, при P=4W

0,04

0,04

0,05

0,04

0,04

0,04

0,006

Входное сопротивление, кОм

100

Диагностика, вывод 25 задействован.

ДА

ДА

ДА

НЕТ

ДА

НЕТ

НЕТ

Наряжение на входах управления MUTE и St-By для включения в рабочий режим не менее, В

3,5


Голубым обозначены параметры для нагрузки 2 Ома, обратите внимание - на 2 Ома может работать только TDA7560 (!)
Розовым обозначен один ньюансик - у этих микросхем имеется диагностический выход, который подается на цетральный процессор и если в магнитоле он задействован то микросхему можно заменить только на имеющую диагностический выход, иначе ЦП попросту не даст разрешения на работу регулятора громкости и тембра, а некоторые вообще могут не включится. .. Ну а для изготовления отдельного усилителя это значения не имеет.

      Ну что это за микрухи вроде разобрались, теперь печатные платы для этого четырехканального:


Рисунок 2.

      На рисунке 2 приведен эскиз печатной платы, чертеж в формате lay тут, в jpg тут, в jpg рисунок уже развернут, т.е. подготовлен для лазерного утюга. Перемычка J1 разнесена по высоте, просто не захотелось тащить сверхтонкие дорожки между выводами, да и двухстороннюю плату делать для такого примитива тоже как то не серьезно... Еще немного о TDA7384 и TDA7560 можно почитать тут.
      Греются микросхемы довольно не плохо и хоть рабочая температура больше 100 град. Цел. на радиатор лучше не скупиться.

      Ну и на последок пара слов о чуде, которое мне удалось узреть, а именно весьма оригинальное использование усилителя на TDA7560 в автомобиле. 4 динамика 25ГДН установлены в абсолютно плоский корпус, высота которого примерно 170 мм. Длина и ширина подогнаны под размер багажника классики. Установлен фазоинвертор. Динамики соеденены парами параллельно, т.е. нагрузка 2 Ома и подключены к двум выходам TDA7560. Отставшаяся пара выходов подключены к спарованным JBL диаметром 160мм, т.е. еще стерео комплект по 2 Ома, установленными в заднюю полку. Передняя акустика от головы JVC.
      Ход мысли этого рукодельника мне весьма понравился - по багажнику не валяется труба не мерянных размеров, в машине имеется порядка 200 реальных Ватт и это без всяких преобразователей... Правда радиатор у миркрухи с какогото стационарного усилителя, на Лортовский похож, только вроде как выше...



ПЕЧАТНАЯ ПЛАТА ДЛЯ МУЛЬТИМЕДИЙНОГО УСИЛИТЕЛЯ НА TDA1554 & TDA1562

      Этот мультимединый усилитель предназначен для создание средненькой аудиосистемы и может использоватся как в автомобиле, так и в стационаре.
      Основным недостатком ситемы является несколько заниженный номинал конденсаторов вольтодобавки, хотя принципиальные схемы обоих усилителей взяты из даташит - рисунок 1 и 2.


Рисунок 1.


Рисунок 2.

      Реально звук НЧ становится значительно лучше при использовании С1 и С2 на 10000мкФ, но доводить плату до "ума" не стали...
      Кстати сказать - ничего не мешат, немного подкорректировав плату, изготовить отдельно усилитель на TDA1554 или TDA1562.
      На рисунке 3 приведен чертеж платы (не в масштабе), тут тоже самое в формате lay.


Рисунок 3.





    Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.




Адрес администрации сайта: [email protected]


НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

              СТРОКА ПОЛЬЗОВАТЕЛЬСКОГО ПОИСКА



Усилитель мощности по мостовой схеме на микросхеме TDA2030 | ASUTPP

Микросхема TDA2030 довольно широко применялась в аудио аппаратуре раньше, но её можно с успехом применять и сейчас для построения малогабаритных усилительных устройств класса АВ. При этом микросхема имеет довольно неплохие характеристики по экономичности и обеспечивает качественные показатели звука, вполне приемлемые для звуковой аппаратуры среднего класса.

Внешний вид и цоколёвка микросхемы показаны на рис.1

Рис. 1.

Рис. 1.

Питание усилителя мощности на этой микросхеме может быть как однополярным, так и двухполярным, диапазон питающих напряжений лежит в пределах от 12 до 28 вольт. Оптимальный режим работы и заявленные характеристики обеспечивается при напряжении питания 14 вольт (двухполярный вариант) или 28 вольт (однополярный).

Уровень входного сигнала для нормальной работы микросхемы может составлять до 0,8 вольт, то есть она способна работать с любым стандартным источником сигнала (все данные взяты из технического описания на данную микросхему).

Большой плюс этой микросхемы состоит и в том, что она содержит в себе узел защиты от перегрева и короткого замыкания на выходе.

Но мощность микросхемы при использовании типового включения не очень высока, она способна выдать до 14 ватт мощности на нагрузку 4 Ома. Для значительного увеличения выходной мощности можно применить «мостовую» схему включения двух таких микросхем (рис. 2).

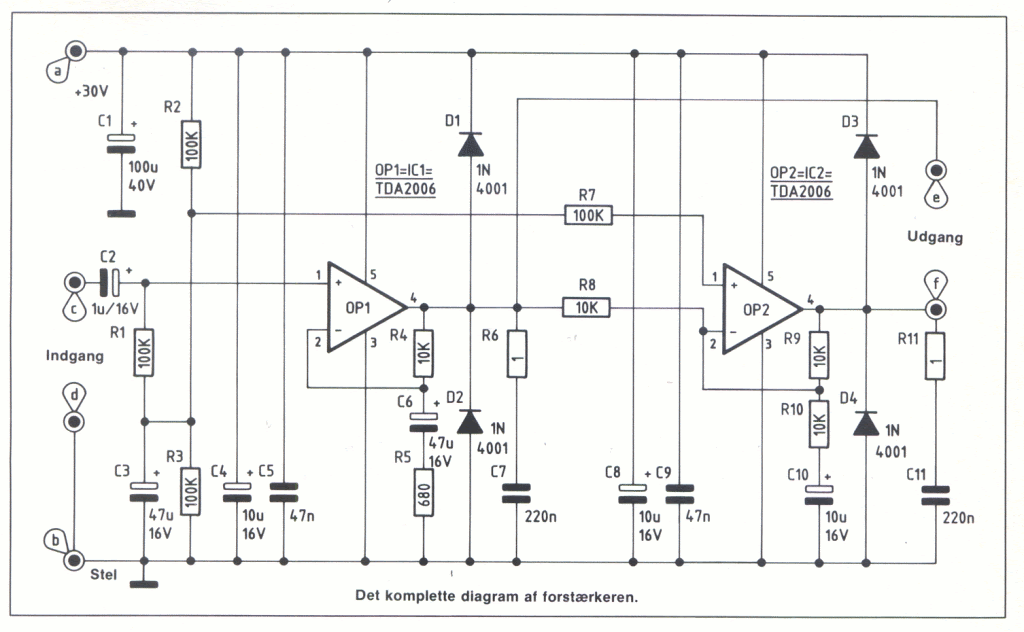

Рис. 2

Рис. 2

В этом случае усиленный сигнал с выхода первой микросхемы подаётся на инвертирующий вход второй через резистор R5 и конденсатор C7. В результате, на выходе второй микросхемы также появляется звуковой сигнал, но в противофазе первому (с выхода первой микросхемы).

На звуковой головке ВА1 мы получаем суммарный сигнал с обеих микросхем, то есть -увеличенное напряжение на нагрузке, что и даёт значительное повышение выходной мощности.

При сопротивлении динамика 4 Ом можно получить на выходе мощность до 32 ватт. Но при работе на такую низкоомную нагрузку обе микросхемы будут работать в «запредельном» режиме, что грозит возможным выходом их из строя, несмотря на наличие встроенной схемы защиты.

Поэтому при таком включении рекомендуется использовать динамические головки с сопротивлением катушки 6-8 Ом, либо несколько снижать напряжение питания. При работе с нагрузкой 8 Ом питание может быть до +/- 16 вольт, при меньшем сопротивлении нагрузки напряжение питания рекомендуется несколько уменьшить (до+/- 12. ..14 вольт).

При изготовлении усилителя мощности по мостовой схеме рекомендуется увеличить ёмкости конденсаторов С4 и С9 до 1000 мкФ. Ставить эти конденсаторы следует как можно ближе к соответствующим контактным ножкам микросхем, а сами микросхемы установить на небольшие теплоотводы (порядка 15-30 кв.см на каждую микросхему).

В качестве диодов в схеме можно применить, например, диоды типа 1N4001 — 1N4007 или аналогичные.

Все электролитические конденсаторы должны быть рассчитаны на рабочие напряжения, не ниже напряжения источника питания (с некоторым запасом!).

Блок питания для усилителя по этой схеме можно применять не стабилизированный, обеспечивающий ток нагрузки порядка 3 ампер.

Схему усилителя 2 1 на tda. Подготовка к эксплуатации

Усилитель на TDA7377 речь, о котором пойдёт в этой статье, является стереофоническим усилителем и включает в себя два канала усиления звука по 30Вт номинальной мощности, при работе на нагрузку 4 Ома. Кроме того в схеме есть стереофонический темброблок, который выполнен вместе с усилителем звуковой частоты на одной печатной плате, это очень удобно при встраивании усилителя в корпус.

Основные технические характеристики усилителя на TDA7377 с темброблоком

Напряжение питания.............................. +10В…+18В

Диапазон воспроизводимых частот.......... 20Гц…20000Гц

Входное сопротивление........................... 10кОм

Глубина регулировки тембра.................... 20dB

Коэффициент гармоник,

при Uпит = 14.4В и P = 0,1...10Вт......... 0.03%

Номинальная выходная мощность,

при Uпит = 14.4В и R = 4Ома.................. 2x20Вт

при Uпит = 18В и R = 4Ома..................... 2x30Вт

Больше информации можно получить из . Также микросхема может быть включена по трём вариантам схем: на две, три и четыре динамических головки. В нашем случае микросхема включена на две динамические головки, образуя два канала усиления (левый и правый), но при желании схему легко модернизировать до нужного количества выходов.

Схема усилителя на TDA 7377 с темброблоком

Элементы схемы

Мультимедийный усилитель на базе TDA1554 2.1

Данный усилитель предназначен для создания системы 2.1, т.е. 2 широкополосных усилителя + 1 более мощный, предназначенный для воспроизведения только НЧ сигнала.
Принципиальная схема усилителя приведена на рисунке 1, чертеж печатной платы - рисунке 2 (не в масштабе). Взять чертеж в формате lay можно .

Рисунок 1.


Рисунок 2. СКАЧАТЬ ПЛАТУ В LAY

ПЕЧАТНАЯ ПЛАТА ДЛЯ ВЫСОКОКАЧЕСТВЕННОГО УСИЛИТЕЛЯ МОЩНОСТИ

Этот мультимединый усилитель предназначен для создание средненькой аудиосистемы, предназначенной для эксплуатации в стационарных условиях..
Основой усилителя служат популярные микросхемы TDA2030 и не очень популярные TDA2052. Ну а поскольку речь зашла об этих микросхемах, то уж лучше остановится подробнее на каждой из них.
TDA2030 по справочнику относится к разряду Hi-Fi усилителей, однако сказанно это слишком громко - звук у нее несколько не Hi-Fi. Гораздо приятней звучит ее боле мощный брат - TDA2050. По цокелевке она полностью совпадает с TDA2030 поэтому произвести замену можно не изменяя на печатной плате практически ничего.
Принципиальная схема усилителя на микросхеме TDA2030 приведена на рисунке 1, на рисунке 2 - TDA2050 - рисуноки импортированы из даташита. Единственно что изменено в схеме - нет диодов с выхода м/с на плюс-минус питания. Диоды эти используются для уменьшения самоиндукции динамической головки, а использовать данную схему с головками с "тяжелым" дифузором решится мало кто, то и диоды были попросту исключены из схемы. Большая партия плат, выпущенных без данных диодов показала, что усилитель работает так же устойчиво как и с ними, т.е. на работу схемы влияния оказано не было.


Рисунок 1.


Рисунок 2.

Разумеется, что номиналы в цепи ООС разные, однако их отношение практически одинаково, значит коф. усиления у них одинаков. Кроме этого вариант ООС TDA2050 более предпочтителен, поскольку через меньшие резисторы течет больший ток, следовательно она менее критична к наводкам и внешним помехам. И еще - мы позволили себе R5 зашунтировать последовательно соединенными резистором на 100 кОм и конденсатором на 100 пкФ. Это увеличивает устойчивость усилителя и обеспечивает спад коф. усиления на частотах выше 20 кГц.
Питание усилителя выбраннно однополярным посокольку ухудшения качества звука почти не происходит, а вот дополнительные горизонты этот факт открывает:
- происходит некоторая экономия электролитических конденсаторов по питанию;
-при создании мультимедийного усилителя с использованием двуполярного питания плюсовая "ветка" питания используется для питания СЧ-ВЧ звена как усилитель с однополярным питанием, а плюсовая и минусовая "ветки" - как питания усилителя для сабвуфера. Таким образом схемотехника усилителя довольно не плохо упрощается.
Если же нет желания заморачиватся с двуполяркой, то можно использовать мостовое включение микросхем, только давайте поправочку на то, что в мостовом включении от м\с требуется гораздо большей мощности. Например при использовании СЧ-ВЧ звена с TDA2030 мостовой усилитель должен использоваться с TDA2050, если же усилители СЧ-ВЧ на микросхеме TDA2050, то мостовой усилитель уже надо брать на базе TDA2052.
На рисунке 3 приведен эскиз печатной платы для одной TDA2030.


Рисунок 3. СКАЧАТЬ В LAY

Ну и несколько слов об усилителе на микросхеме TDA2052. Это интегральный усилитель мощности позволяющий развить на нагрузке 4 Ома до 40 Вт. Принципиальная схема усилителя приведена на рисунке 4.


Рисунок 4.

Это усилитель с двумя входами, но для упрощения конструкции второй вход попросту не задействован. Эскиз печатной платы приведен на рисунке 5. На рисунке 6 - эскиз мостового включения TDA2052, ну а на рисунке 7 эскиз печатной платы собственно мультимедийного усилителя на TDA2030 (TDA2050) и мостового усилителя на TDA2052.
Чертеж печатной платы усилителя мощности один на всех - СКАЧАТЬ .


Рисунок 5.


Рисунок 6.


Рисунок 7.

Интегральные четырехканальные усилители мощности.

Как быстро собрать усилок на 4 канала, а заодно не боятся ремонтировать автомобильную технику будет тут расказанно...

Речь пойдет о ряде микросхем, имеющих одну схему включения, но различные характеристики. Разумеется печатка у них тоже одна. Ну начнем по по порядку:
В автомобильной технике довольно часто применяются микросхемы TDA7381, TDA7382, TDA7383, TDA7384, TDA7385, TDA7386, несколько реже TDA7560. Все эти чудовинки практически имеют одну схему включения, приведенную на рисунке 1, а вот характеристики у них несколько разнятся, что собственно и отражено в таблице 1.


Рисунок 1.

ТАБЛИЦА 1.

ПАРАМЕТР

ПАРАМЕТР ДЛЯ МИКРОСХЕМЫ

Тип корпуса

FLEXIWATT25

Коф усиления, дБ
Напряжение питания, В
Выходная мощность при THD 10%

25 45

Выходная мощность при THD 1%

19 34

Максимальная выходная мощность (на вход подается прямоугольный сигнал амплитудой 100 мВ), именно это и пишут на "мордах" магнитол.

50 80

THD, %, при P=4W
Входное сопротивление, кОм
Диагностика, вывод 25 задействован.
Наряжение на входах управления MUTE и St-By для включения в рабочий режим не менее, В
Голубым обозначены параметры для нагрузки 2 Ома, обратите внимание - на 2 Ома может работать только TDA7560 (!)
Розовым обозначен один ньюансик - у этих микросхем имеется диагностический выход, который подается на цетральный процессор и если в магнитоле он задействован то микросхему можно заменить только на имеющую диагностический выход, иначе ЦП попросту не даст разрешения на работу регулятора громкости и тембра, а некоторые вообще могут не включится. .. Ну а для изготовления отдельного усилителя это значения не имеет.

Ну что это за микрухи вроде разобрались, теперь печатные платы для этого четырехканального:


Рисунок 2.

На рисунке 2 приведен эскиз печатной платы, чертеж в формате lay , в jpg , в jpg рисунок уже развернут, т.е. подготовлен для лазерного утюга. Перемычка J1 разнесена по высоте, просто не захотелось тащить сверхтонкие дорожки между выводами, да и двухстороннюю плату делать для такого примитива тоже как то не серьезно... Еще немного о TDA7384 и TDA7560 можно почитать .
Греются микросхемы довольно не плохо и хоть рабочая температура больше 100 град. Цел. на радиатор лучше не скупиться.

Ну и на последок пара слов о чуде, которое мне удалось узреть, а именно весьма оригинальное использование усилителя на TDA7560 в автомобиле. 4 динамика 25ГДН установлены в абсолютно плоский корпус, высота которого примерно 170 мм. Длина и ширина подогнаны под размер багажника классики. Установлен фазоинвертор. Динамики соеденены парами параллельно, т.е. нагрузка 2 Ома и подключены к двум выходам TDA7560. Отставшаяся пара выходов подключены к спарованным JBL диаметром 160мм, т.е. еще стерео комплект по 2 Ома, установленными в заднюю полку. Передняя акустика от головы JVC.
Ход мысли этого рукодельника мне весьма понравился - по багажнику не валяется труба не мерянных размеров, в машине имеется порядка 200 реальных Ватт и это без всяких преобразователей... Правда радиатор у миркрухи с какогото стационарного усилителя, на Лортовский похож, только вроде как выше...

ПЕЧАТНАЯ ПЛАТА ДЛЯ МУЛЬТИМЕДИЙНОГО УСИЛИТЕЛЯ НА TDA1554 & TDA1562

Этот мультимединый усилитель предназначен для создание средненькой аудиосистемы и может использоватся как в автомобиле, так и в стационаре.
Основным недостатком ситемы является несколько заниженный номинал конденсаторов вольтодобавки, хотя принципиальные схемы обоих усилителей взяты из даташит - рисунок 1 и 2.


Рисунок 1.


Рисунок 2.

Реально звук НЧ становится значительно лучше при использовании С1 и С2 на 10000мкФ, но доводить плату до "ума" не стали...
Кстати сказать - ничего не мешат, немного подкорректировав плату, изготовить отдельно усилитель на TDA1554 или TDA1562.
На рисунке 3 приведен чертеж платы (не в масштабе), тоже самое в формате lay.


Рисунок 3.

Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.


Адрес администрации сайта:

НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

ОБОЗНАЧЕНИЕ ТИП НОМИНАЛ КОЛИЧЕСТВО
R1,R2,R11,R25,R26 Резистор 0,25Вт 10…18 Ом 5
R3,R4 Резистор 0,25Вт 47…100 кОм 2
R6,R7 Резистор 0,25Вт 1…1,2 кОм 2
R8,R22,R23,R24 Резистор 0,25Вт 10…15 кОм 4
R9,R10 Резистор 0,25Вт 91…100 кОм 2
R12,R15,R18,R21 Резистор 0,25Вт 22 кОм 4
R13,R14,R19,R20 Резистор 0,25Вт 4,7 кОм 4
R27-R30 Резистор 0,25Вт 22 кОм 4
R5 Переменный 10 кОм 1
R16 Переменный 100 кОм 1
R17 Переменный 50 кОм 1
C1,C2,C9,C12 Электролит 4,7…10мкФ 25В 4
C3,C5,C24 Электролит 47мкФ 25В 3
C4,C8,C23,C26 Керамический 0,22…0,47мкФ 4
C6,C7,C19,C20 Пленочный 0,33…0,47мкФ 4
C10,C11,C15,C16 Пленочный 4,7нФ 4
C13,C14 Пленочный 10нФ 2
C17,C18 Керамический 10пФ 2
C21 Электролит 1…2,2мкФ 25В 1
C22,C25 Электролит 1000…2200мкФ 25В 2
VD1 Диод 1А 1000В 1n4007 1
DA1,DA2 Операц. Усил. TL072 2
DA3 TDA7377 1

Немного слов…

Усилитель имеет режим St-by (спящий режим). Для того чтобы вывести усилитель из спящего режима, необходимо подключить к выводу «STBY» положительный вывод питания. Чтобы ввести в спящий режим, необходимо подключить к выводу «STBY» отрицательный вывод питания. В моем случае установлена перемычка на самой клемме.

Сборку лучше всего начинать с впаивания перемычек, внимательно проверяя их расположение на печатной плате. После перемычек впаиваются резисторы, микросхемы, а в последнюю очередь конденсаторы. После окончания пайки на печатной плате, необходимо тщательно очистить ее от канифоли.


Радиоконструктор 2000 год , № 11, стр 21- 23
Автор не указан

Чтобы добиться качественного звучания от акустической системы необходимо чтобы она воспроизводила весь диапазон слышимых звуковых частот- от 20 Гц до 20 000 Гц, а так как при помощи одного динамика это сделать довольно затруднительно, то обычно в качественных колонках всегда применяется несколько динамиков с различными частотными характеристиками.

Есть еще один способ о котором также многие знают- это введение в акустическую систему дополнительного усилителя предназначенного только лишь для низкочастотного диапазона (или как его еще называют Сабвуфер)- в этом случае от ВЧ динамиков уже не требуется воспроизведение НЧ сигнала. Такой подход позволяет намного усилить и качество и громкость звучания и данный вид акустических устройств получил название 2.1- то есть имеется ввиду 2 канала и один сабвуфер.

Как правило для изготовления таких устройств всегда применяется три независимых усилителя, но данную конструкцию можно значительно упростить, причем даже без дефицитных деталей.

Акустическая система 2.1 , речь о которой идет в этой статье, чрезвычайно проста- в ней применена микросхема УНЧ типа TDA1555Q, которая имеет в своем составе 4 независимых усилителя и может работать как в простом включении, так и в мостовом. Именно это свойство и позволило реализовать данную идею: смотрим рисунок 1

Как видно из схемы- два усилителя данной микросхемы работают здесь в обычном режиме (выходы 6 и 8). На выходах этих усилителей установлены простейшие фильтры с частотою среза примерно 400 Гц- это конденсаторы C6, C7 относительно небольшой емкости, и резисторы R6- R9.
Два оставшихся усилителя микросхемы включены уже по мостовой схеме (выводы 10 и 12). На вход этих усилителей сигнал подается через простейший смеситель на элементах R3, R4 и далее через простой пассивный фильтр НЧ на элементах C14, R5, C2.

На рисунке 2 показана схема работающая по такому-же принципу, но уже более усовершенствованная

Здесь на входах микросхемы- усилителя применены уже активные фильтры и смеситель сигнала выполненные на ОУ типа К140УД8.

Если речь идет об автомобильной аудиотехнике и у Вас появилось желание дополнить автомагнитолу сабвуфером, то его можно изготовить в виде отдельного небольшого блока по схеме, приведенной на рисунке 3

Немного о замене деталей- вместо микросхемы TDA1555Q можно применить микросхемы TDA1554 или TDA1558- они лишь немного отличаются параметрами но имеют одинаковую цоколевку.
ЕСли нет возможности приобрести эти микросхемы то можно вместо одной TDA1555Q можно использовать две микросхемы TDA1519A включив их по схеме как на рисунке 4

Можно использовать даже микросхемы TDA1517, но тогда мощность упадет в 1,5 раза.

Представленный самодельный усилитель работает в стандарте 2+1 (стерео + сабвуфер). Он изготовлен на основе популярной (и главное дешёвой) микросхемы , что дает выходную мощность около 30 Вт на канал с сопротивлением нагрузки АС 4 Ома и питании +/-22В. Схема подходит для работы с любым стандартным источником аудио сигнала: mp3-плеер, смартфон или компьютер, так как оснащена предусилителем с регулировками тембра. Сигнал на сабвуфер формируется через низкочастотный активный фильтр второго порядка. Составляющие сигнала выше 200 Гц обрезаются, после чего сигнал поступает на усилитель мощности НЧ. Схема может питаться напряжением не более +/-25 В.

Схема усилителя аудио системы 2.1

Входной сигнал подается на разъем InP - правый канал, и левый канал на InL, проходя через фильтр высоких частот, состоящий из C1 (1uF) и R1 (100k). Значения этих элементов обеспечивают частоту среза этого фильтра на уровне порядка 1,5 Гц, что эффективно вырезает постоянную составляющую и слишком низкие частоты. Далее сигнал попадает на усилитель ОУ U3A (NE5532), а элементы R6 (10k) и R11 (4,7 k) обеспечивают усиление сигнала на уровне порядка 1,5 (1+4,7 k/10k). Конденсатор С6 предотвращает возбуждение, в то время как C2 (1uF) развязывает предварительный усилитель U3A от системы регулировки частот, построенной на операционном усилителе U4A (NE5532).

Работа темброблока

Регулировка частот построена классическим образом, элементы, вносящие изменения в характеристики сигнала, находятся в петле отрицательной обратной связи микросхемы U4A. На сопротивлении X1 состоят конденсаторы C17 (4,7 nF), C20 (33nF) и резистор R7 (10k), "половина" потенциометров P1A (100k), P2A (100k) и элементов R8 (10k) и R13 (3,3 к). Сопротивление X2 представляет собой конденсаторы C18 (4,7 nF), C21 (33nF), резистор R9 (10k), "половина" потенциометров P1A, P2A и элементов R8 и R13. Помочь понять может рисунок далее:

Когда любой из ползунков потенциометров P1A или P2A будут переведены со своего среднего положения - это приведет к изменению значения X1 и X2, а, следовательно и значение усиления становится отлично от -1 и начинает зависеть от частоты. Обратите внимание то, что значения X1 и X2 всегда зависят от частоты, поэтому фиксируется только в случае X1=X2.

Потенциометр P1A отвечает за регулировку низких частот. Для высоких частот сигнала конденсаторы C20 и C21 являются проводниками, так что регулировка с помощью потенциометра не дает никакого эффекта для этих частот. Потенциометр P2A позволяет регулировать высокие частоты, а благодаря конденсаторам C17 и C18 он не влияет на регулировку баса. Для низких частот конденсаторы C17 и C18 представляют собой размыкание из-за чего потенциометр отключается от схемы и его влияние на регулирование становится незначительным.

Сигнал с выхода темброблока поступает через R12 (4,7 k) на потенциометр для регулировки громкости P3A (100k) и далее еще на ОУ U5A (NE5532). Элементы R14 (15k) и R15 (33k) задают усиление около -2 (-33k/15k). С выхода U5A сигнал через фильтр R17 (100Р), C3 (1uF) и R4 (100k) попадает на вход усилителя мощности УМЗЧ.

Граничную частоту фильтра для сабвуфера можно рассчитать с помощью программ или изменяя значения элементов экспериментально.

Второй канал предусилителя работает аналогично, пассивные элементы в нем, возникающие обозначены дополнительно буквой "а", а потенциометры и операционные усилители имеют маркировку "Б".

Дополнительным модулем является сумматор и активный фильтр низких частот, изготовленный с помощью операционного усилителя U6 (NE5532). Выделенный в этой части цепи сигнала используется после соответствующего усиления для раскачки сабвуфера. Сигнал с обоих выходов предусилителя попадает через C22-C23 (220nF) и R2-R3 (100k) на вход U6A. Потенциометр P4 (220k) позволяет регулировать усиление по отношению к главному регулятору громкости P3. P4, R2 и R3 вместе с U6A образуют усилитель с регулируемым коэффициентом усиления в диапазоне 0-2,2. Второй операционный усилитель (U6B) - это активный фильтр низких частот. Значения элементов подобраны так, что система работает как фильтр Баттерворта второго порядка с граничной частоты в районе 200 Гц. Сигнал с выхода фильтра через цепь C24 (220nF), R5 (100k) попадает на вход усилителя мощности.

Блок питания УНЧ

Весь усилитель питается двухполярным напряжением в пределах 17-25 В. Напряжение питания для операционных усилителей формируется с помощью стабилизаторов U1 (78L15/L12), U2 (79L15/L12) и фильтруют с помощью емкостей C4-C5 (100uF) и C7-C8 (47uF). Кроме того, питание каждого из четырех операционных усилителей сглаживается с помощью конденсаторов C9-C16 (100nF).

Работа узла УМЗЧ

Усилитель мощности построен на базе популярной микросхемы U7 (TDA2050). Это наверное самый распространённый аудио усилитель, работающий в классе AB. При общих гармонических искажениях на уровне 0,5% он позволяет достичь мощности порядка 30 Вт. Конденсатор C8 (1uF) отсекает постоянную составляющую сигнала и в то же время представляет собой фильтр высоких частот на входе. R20 (22k) определяет сопротивление на входе усилителя мощности.

Цепь обратной связи - резисторы R21 (680R) и R22 (22k), изменение их соотношения приводит к изменению усиления, причем снижение R22 или увеличение R21 вызывает уменьшение усиления. В даташите микросхемы TDA2050 производитель рекомендует чтоб оно было больше 24 дб. Конденсатор C29 (22uF) отсекает постоянную составляющую на входе усилителя. Резистор R19 (2,2 Ома) и конденсатор C32 (470nF) предотвращает самовозбуждение усилителя. Питание УМЗЧ фильтруют конденсаторы С26-C27 (2200uF) и C30-C31 (100nF). Остальные два канала работают аналогично.

Сборка

Схема паяется на общей печатной плате. В первую очередь надо впаивать все перемычки. Дальше можно приступить к пайке резисторов. Все они мощностью 0.25 Вт. Далее закрепите панельки под операционные усилители. В самом конце размещайте на плате стабилизаторы напряжения, электролитические конденсаторы и потенциометры. При установке потенциометров следует обратить внимание на то, чтобы они были на одной линии - из эстетических соображений. Металлические корпуса потенциометров необходимо подключить на массу с помощью проводов. Это вызывает экранирование корпусов переменников, снижая помехи и фон переменного тока при прикосновении к ручкам потенциометров.

Все три TDA2050 могут быть посажены на общий радиатор, на котором будет потенциал отрицательной шины питания. Чтобы избежать этого, примените изоляционные шайбы. Вы должны быть осторожны, чтобы не замкнуть радиатор на металлический корпус массы усилителя.

Схему усилителя лучше питать от трансформатора мощностью около 100 Вт и напряжением 2x16 В, выпрямителя и двух конденсаторов, фильтрующих напряжение переменки.

Запуск и настройка схемы

При первом запуске не вставляйте в панельки операционные усилители и после включения питания проверьте, что на каждой панельке имеются правильные напряжения питания. Потом уже можно всунуть их по местам. Потенциометр громкости должен быть закручен на минимум (до упора влево), а на вход надо подать сигнал с mp3-плеера или компьютера. Усилитель хорошо работает как с динамиками (колонками акустических систем) с сопротивлением 4, так и 8 Ом.

В роли выходных усилителей мощности работают микросхемы TDA2050, TDA2030 или TDA2040, обеспечивая выходную мощность, соответственно 14, 20 или 30 Ватт на канал. Не обязательно все микросхемы усилители должны быть одинаковые. Вы можете установить те что слабее в роли УНЧ стерео, а более мощный усилитель оставить для сабвуфера.

Стабилизаторы напряжения U1 и U2 обеспечивают симметричное двухполярное напряжение на уровне +/-15 В. Можно с успехом применить стабилизаторы на напряжение 12 В или даже 9 В. Это не вызовет изменений в работе предусилителя. Такая процедура будет необходима в случае, если мы хотим питать усилитель меньшим напряжением, чем +/- 18 В. Стабилизаторы 7815 и 7915 могут не хотеть нормально работать с малым падением напряжения. Скачать файлы печатных плат

Обсудить статью СТЕРЕО УСИЛИТЕЛЬ С САБВУФЕРОМ И ФНЧ

Цель - построить Hi-Fi трехканальный усилитель 2. 1 для воспроизведения звука со стереовыхода DVD для работы с 4-Омной акустикой: 2 колонки 15АС-109 максимальной мощностью 25 Вт, пассивный сабвуфер собственного изготовления максимальной мощностью 75 Вт.

Структурная схема усилителя:

1. Блок питания выполнен на тороидальном трансформаторе с двумя двойными вторичными обмотками: 2х20В и 2х18В, которые на выходе выпрямителя дают питание 3А ±28В и 2А ±25В соответственно.

2. Блок регулировок стереосигнала содержит регулятор громкости с активной тонкомпенсацией, собранный по схеме Пахомова.

Питание осуществлял от кренов на +15В и -15В, (7815 и 7819) подключенных к 25В блока питания. Регулятор заработал сразу и настройки не требовал. К работе тонкомпенсации претензий не было, она работала исправно, степень ее регулировки изменяется подстроечным сопротивлением R9R9, но в звучании стали преобладать низкие частоты и что самое огорчительное появился провал на средних частотах. Поэтому пришлось отказаться от использования этого блока и исключить его, т. к. не понравилось звучание с ним.

Так что использовать тонкоменсатор или нет - решать вам. На мой взгляд такие устройства можно использовать при отсутствии сабвуфера, хотя конечно применение тонкомпенсации, темброблоков и пр. – дело исключительно вкуса, а также зависит от источника звука.

3. Блок формирования сигнала сабвуфера содержит сумматор для сложения стереосигнала, ФНЧ с регулировкой частоты среза, фазовращателя с регулировкой фазы от 0 до 180 градусов, собранный по схеме Шихатова. Питание также брал от крена на +15В, который питал тонкомпенсатор.

5. УЗМЧ сабвуфера состоит из высококачественного усилителя мощностью 68Вт, чувствительностью 92дБ, коэффициентом гармонических искажений TDH


Весь девайс был собран в корпусе от компьютера, дабы не заморачиваться с изготовлением того же корпуса.


Тороидальный трансформатор. Внизу входной сетевой C-L-C фильтр

Ремонт пятиканального усилителя

    Пятиканальный усилитель для домашней акустики - схема, краткое описание и ремонт. Недавно на ремонт принесли сабвуферный комплекс для домашнего кинотеатра. Система 5:1 китайского производства. Проще говоря четырёхканальный усилитель с сабвуфером. После открывания ящика с усилителями стало понятно, что микросхемы в буквальном смысле этого слова взорвались! Микросхемы были заменены, а схему и особенности таких звукоусиливающих систем решил представить вам.

   Данный пятиканальный усилитель в основном нашел широкое применение в современной домашней акустике. Сегодня рынок забит самыми разными сабвуферными системами формата 5:1. И 90 % таких систем производится китайскими производителями.

   В системах 5:1 предназначенных для домашнего кинотеатра, в основном стоит 5 отдельных усилителей мощности низкой частоты которые питаются от одного общего источника напряжения. Отдельно стоит усилитель для питания канала сабвуфера. Сабвуферный усилитель в основном делают на одной микросхеме который обеспечивает выходную мощность от 30 до 70 ватт, иногда применяются мостовые схемы одноканальных усилителей. Почти во всех сабвуферных системех 5:1 или 3:1 стоят уже стандартные усилители на микросхемах TDA2030, для питания сабвуферного канала применяется микросхема TDA2050 или же TDA2051.

   Микросхема тда2030 является усилителем низкой частоты и имеет неплохие параметры и ничтожную цену всего в 1 доллар. Напряжение питания двухполярное 18 (максимальное 26 вольт), выходная мощность ограничена 18-ю ваттам, но в системах 5:1 мощность всего 10 ватт, поскольку тут ограниченный по мощности тока источник питания и микросхемы работают на половине мощность. Микросхема УНЧ имеет защиту от переплюсовки питания (хотя опыт показал, что такая защита в 99% случаев не работает), защита от перегрева и короткого замыкания. В плате с усилителями также встроен предварительный усилителем с фильтром низкой частоты, ну тут сказать особо нечего, сборка достаточно качественная, шумы на минимальном уровне, качественная фильтрация и сборка.

   Усилитель для сабвуферного канала тоже отличается своими высокими характеристиками. Микросхема тда2050 / тда2051 - довольно высококачественные микросхемы, тут они питаются от двухполярного источника, хотя могут работать и от однополярного, схема включения данных микросхем таже, что и схема TDA2030.

   TDA2050 и TDA2051 отличаются друг от друга только выходной мощностью - у первой микросхемы паспортная мощность 32 ватта, а у TDA2051 42 ватта, хотя повышением напряжения питания можно повысить выходную мощность каждой микросхемы на 10 ватт. Пиковое напряжения питание обеих микросхем двухполярное 36 вольт, хотя возможно повысить еще на 4 вольта, правда тогда может срабатывать защита или что еще чаще случается - взрыв микросхемы.


Понравилась схема - лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Возможности TDA2030 – Меандр – занимательная электроника

Микросхема усилителя НЧ TDA2030A фірми ST Microelectronics пользуется заслуженной популярностью среди радиолюбителей. Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт. Однако не все знают о ее “скрытых достоинствах”: оказывается, на этой ИМС можно собрать ряд других полезных устройств. Микросхема TDA2030A представляет собой 18 Вт Hi-Fi усилитель мощности класса АВ или драйвер для УНЧ мощностью до 35 Вт (с мощными внешними транзисторами). Она обеспечивает большой выходной ток, имеет малые гармонические и интермодуляционные искажения, широкую полосу частот усиливаемого сигнала, очень малый уровень собственных шумов, встроенную защиту от короткого замыкания выхода, автоматическую систему ограничения рассеиваемой мощности, удерживающую рабочую точку выходных транзисторов ИМС в безопасной области. Встроенная термозащита обеспечивает выключение ИМС при нагреве кристалла выше 145°С. Микросхема выполнена в корпусе Pentawatt и имеет 5 выводов. Вначале вкратце рассмотрим несколько схем стандартного применения ИМС – усилителей НЧ. Типовая схема включения TDA2030A показана на рис.1. Микросхема включена по схеме неинвертирующего усилителя. Коэффициент усиления определяется соотношением сопротивлений резисторов R2 и R3, образующих цепь ООС. Вычисляется он по формуле Gv=1+R3/R2 и может быть легко изменен подбором сопротивления одного из резисторов. Обычно это делают с помощью резистора R2. Как видно из формулы, уменьшение сопротивления этого резистора вызовет увеличение коэффициента усиления (чувствительности) УНЧ. Емкость конденсатора С2 выбирают исходя из того, чтобы его емкостное сопротивление Хс=1 /2?fС на низшей рабочей частоте было меньше R2 по крайней мере в 5 раз. В данном случае на частоте 40 Гц Хс2=1/6,28*40*47*10-6=85 Ом. Входное сопротивление определяется резистором R1. В качестве VD1, VD2 можно применить любые кремниевые диоды с током IПР0,5… 1 А и UОБРболее 100 В, например КД209, КД226, 1N4007. Схема включения ИМС в случае использования однополярного источника питания показана на рис. 2.

Делитель R1R2 и резистор R3 образуют цепь смещения для получения на выходе ИМС (вывод 4) напряжения, равного половине питающего. Это необходимо для симметричного усиления обеих полуволн входного сигнала. Параметры этой схемы при Vs=+36 В соответствуют параметрам схемы, показанной на рис.1, при питании от источника ±18 В. Пример использования микросхемы в качестве драйвера для УНЧ с мощными внешними транзисторами показан на рис.3.

При Vs=±18 В на нагрузке 4 Ом усилитель развивает мощность 35 Вт. В цепи питания ИМС включены резисторы R3 и R4, падение напряжения на которых является открывающим для транзисторов VT1 и VT2 соответственно. При малой выходной мощности (входном напряжении) ток, потребляемый ИМС, невелик, и падения напряжения на резисторах R3 и R4 недостаточно для открывания транзисторов VT1 и VT2. Работают внутренние транзисторы микросхемы. По мере роста входного напряжения увеличивается выходная мощность и потребляемый ИМС ток. При достижении им величины 0,3…0,4 А падение напряжения на резисторах R3 и R4 составит 0,45…0,6 В. Начнут открываться транзисторы VT1 и VT2, при этом они окажутся включенными параллельно внутренним транзисторам ИМС. Возрастет ток, отдаваемый в нагрузку, и соответственно увеличится выходная мощность. В качестве VT1 и VT2 можно применить любую пару комплементарных транзисторов соответствующей мощности, например КТ818, КТ819. Мостовая схема включения ИМС показана на рис.4.

Сигнал с выхода ИМС DA1 подается через делитель R6R8 на инвертирующий вход DA2, что обеспечивает работу микросхем в противофазе. При этом возрастает напряжение на нагрузке, и, как следствие, увеличивается выходная мощность. При Vs=±16 В на нагрузке 4 Ом выходная мощность достигает 32 Вт. Для любителей двух-, трехполосных УНЧ данная ИМС – идеальный вариант, ведь непосредственно на ней можно собирать активные ФНЧ и ФВЧ. Схема трехполосного УНЧ показана на рис. 5.

Низкочастотный канал (НЧ) выполнен по схеме с мощными выходными транзисторами. На входе ИМС DA1 включен ФНЧ R3C4, R4C5, причем первое звено ФНЧ R3C4 включено в цепь ООС усилителя. Такое схемное решение позволяет простыми средствами (без увеличения числа звеньев) получать достаточно высокую крутизну спада АЧХ фильтра. Среднечастотный (СЧ) и высокочастотный (ВЧ) каналы усилителя собраны по типовой схеме на ИМС DA2 и DA3 соответственно. На входе СЧ канала включены ФВЧ C12R13, C13R14 и ФНЧ R11C14, R12C15, которые вместе обеспечивают полосу пропускания 300…5000 Гц. Фильтр ВЧ канала собран на элементах C20R19, C21R20. Частоту среза каждого звена ФНЧ или ФВЧ можно вычислить по формуле fСР=160/RC, где частота f выражена в герцах, R – в килоомах, С – в микрофарадах. Приведенные примеры не исчерпывают возможностей применения ИMC TDA2030A в качестве усилителей НЧ. Так, например, вместо двухполярного питания микросхемы (рис.3,4) можно использовать однополярное питание. Для этого минус источника питания следует заземлить, на неинвертирующий (вывод 1) вход подать смещение, как показано на рис.2 (элементы R1-R3 и С2). Наконец, на выходе ИМС между выводом 4 и нагрузкой необходимо включить электролитический конденсатор, а блокировочные конденсаторы по цепи -Vs из схемы исключить.

Рассмотрим другие возможные варианты использования этой микросхемы. ИМС TDA2030A представляет собой не что иное, как операционный усилитель с мощным выходным каскадом и весьма неплохими характеристиками. Основываясь на этом, были спроектированы и опробованы несколько схем нестандартного ее включения. Часть схем была опробована “в живую”, на макетной плате, часть – смоделирована в программе Electronic Workbench. Мощный повторитель сигнала.

Сигнал на выходе устройства рис.6 повторяет по форме и амплитуде входной, но имеет большую мощность, т.е. схема может работать на низкоомную нагрузку. Повторитель может быть использован, например, для умощнения источников питания, увеличения выходной мощности низкочастотных генераторов (чтобы можно было непосредственно испытывать головки громкоговорителей или акустические системы). Полоса рабочих частот повторителя линейна от постоянного тока до 0,5… 1 МГц, что более чем достаточно для генератора НЧ.

Умощнение источников питания.

Усилитель на TDA2030 - Аудио - Каталог статей

HiFi УМЗЧ класса АВ на ИМС 20W LM1875, 24W TDA2050, 12W TDA2030



На базе микросхем LM1875, TDA2050, TDA2030 можно построить качественный и простой усилитель мощности класса АВ.

Усилитель обладает очень мягким, четким и комфортным звучанием, по сравнению с теми же TDA7294 и LM3886, но, конечно, уступает им в мощности.

Передача баса, также сравнительно лучше.

Схема данного усилителя была предложена Скифом и отличается от типовой наличием цепочки R1-R2C2-R3, предотвращающей проникновения радиочастотных помех в тракт усиления и наличием выходной R7L1-цепи, компенсирующей паразитную емкость проводов и звуковой катушки динамика.

Нижняя граница диапазона может быть расширена увеличением конденсатора в цепи ООС С3 с 22uF до 47uF.





Детали:

Резисторы R6 и R7 МЛТ-2, остальные МЛТ-0.125. Катушка L1 мотается на резисторе R7 проводом 0.6 мм 5-8 витков.

Конденсаторы:

С1 – керамический, в крайнем случае – неполярный электролитический;

С2 – керамический;

С4, С5, С6 - пленочные, ёмкость шунтирующих конденсаторов С5, С6 лучше увеличить по мере возможности вплоть до 0,47uF.

С3, С7, С8 - электролиты с рабочим напряжением не менее 50V для LM1875 и 25V для TDA2050, TDA2030 (т.е. напряжения питания с запасом). Ёмкость С7, С8 должна быть не менее 1000uF и может быть увеличена на сколько это возможно.

Вместо микросхемы LM1875 можно применить, без изменения номиналов схемы, TDA2050, TDA2030.

Микросхемы оснащены следующими интегрированными защитами:

-         от короткого замыкания, выхода на землю или питание;

-         от перегрева.

Питание данной схемы производится от двухполярного источника:

-         LM1875    ±25V;

-         TDA2050 ±18V;

-         TDA2030 ±14V.

После 20W (LM1875), 24W (TDA2050), 12W (TDA2030) довольно низкий коэффициент гармоник резко возрастает, поэтому эти значения максимальных выходных мощностей для качественного усилителя являются оптимальными максимальными режимами.





Печатная плата усилителя со стороны фольги:

Печатная плата усилителя со стороны монтажа деталей:



Конденсаторы С5, С6 припаиваются непосредственно в к выводам электролитов С7, С8.

Также рекомендую поставить аналогичные шунтирующие конденсаторы в непосредственной близости у выводов питания микросхемы, как это видно на фото ниже





 Разводку печатной платы в формате Spilnt-Layout можно скачать отсюда:

СТАТЬЯ ВЗЯТА С САЙТА: http://donex-ua. narod.ru/el/1875.htm

-----------------------------------

Однополярный вариант включения схемы:

Данный вариант пригодится для использования усилителя в автомобиле, нет необходимости собирать преобразователь двуполярного питания.

.......................

Документация на микросхему:

:::СКАЧАТЬ:::

===================================================

Пользователь milevskij добавил свой вариант печатной платы по самой верхней схеме в статье.

ПЕЧАТНАЯ ПЛАТА

===================================================

Вопросы по статье пишем в форум:

http://cxema.at.ua/forum/5-61-1

Усилитель звука на микросхеме TDA7294, типовая и мостовая схема включения

Каждый второй радиолюбитель начинал свой путь в строительстве усилителей с популярных микросхем TDA. Мой первый микросхемный УМЗЧ был на маломощной TDA2030, которая с треском разлетелась в самодельном деревянном корпусе, поскольку на тот момент я не знал, что такое двуполярный источник питания, и запитал её от однополярного. Вторая заигравшая микросхема не удовлетворила громкостью звука. Усилок был выполнен в моноварианте и предназначался вроде как для отдельной колонки типа сабвуфера. После множества перебранных вариантов транзисторных схем я понял, что собрать и настроить усилитель на дискретных элементах будет весьма непросто. Вскоре наставник Валерий принес на ксерокопированных листах «мощный и простой усилитель на TDA7294», сказав, что играть будет нормально и в настройке не нуждается. Главное, мощный трансформатор и большие банки электролитов в блоке питания. Такова предыстория.

Сколько уже написано переписано про эту микросхему. Настала пора вставить свои пять копеек в эту долгоиграющую историю. На мой нынешний взгляд, когда приходилось слушать достойные транзисторные аппараты, ламповые двухтакты и однотакты, данный Power Amplifier вполне нормальный вариант для прослушивания музыки через десктопный компьютер, моноблок и ноутбук. Хорошая звуковая карта в данном случае заметно прибавляет в качестве звука по сравнению со встроенным Realtek’ом, который также неплохо шагнул вперед по сравнению с нулевыми годами. Плюс качественная напольная или полочная акустика – и такой комплект вполне удовлетворит среднестатистического пользователя без аудиофильских наклонностей. Впрочем, есть и такие, кто подключает ламповые усилки и преампы для наушников к выходу звуковой карты. Мне кажется, это кощунство. Все-таки лампа подразумевает CD или виниловый проигрыватель как источник звука. Может быть, FLAC и WAV файлы через компьютер ничем не отличаются, я таких слуховых экспериментов не проводил. И рассуждаю с эстетической точки зрения: ламповый аппарат классно смотрится в одной стойке с CD-проигрывателем, фонокорректором и преампом. Все по философии звука.

Осенью 2002 года я собрал мостовую схему включения TDA7294 в корпусе из дюралюминия с габаритными размерами 419 х 175 х 120 мм. К боковым радиаторам прикрутил микорсхемы, провода от которых шли на печатную плату у задней стенки корпуса. Из-за обилия проводов тот первый вариант шумел весьма ощутимо.

В блоке питания применен силовой трансформатор на Ш-образных пластинах мощностью 100 Ватт. Вторичные обмотки намотаны проводом диаметром 1,1 мм. Число витков вторичной обмотки - 160, с выводом от 80-го, который соединяется с общим проводом усилителя. Блок питания нестабилизированный, двуполярный.

После выпрямления диодным мостом, образованным из четырех диодов Д202Н, напряжение подается на сглаживающие пульсации конденсаторы емкостью 22000mF / 46V (KEA-II-10) и подается на основную плату. Напряжение питания микросхем +/-32В (16В в каждой половинке) при маленькой громкости (Рвых=4Вт) и опускается до +/-27В при большой громкости (Рвых=15Вт и больше).





В 2010 году я решил модернизировать сиё творение. Развел новую печатную плату, микросхемы запаял ногами в плату без всяких проводов, применил конденсаторы КМ, дополнительные электролиты в питании, зашунтированные пленочными кондерами, добавил диоды в плюсовой и минусовой ветке питания для дополнительной страховки. И вообще сделал все по типовой схеме включения без всяких выкрутасов. Режим Stand-by делать не стал, поскольку при RC-цепи в первичной обмотке транса включение и выключение происходит без всяких щелчков и тресков. Микросхемы инсталлировал на радиатор от катушечного магнитофона «Сатурн», предварительно смазав их тонким слоев теплопроводящей пасты КПТ-8. Поскольку корпус микросхемы соединен с минусовым проводом питания, он должен быть изолирован от радиатора фторопластовой пленкой.

Такой вариант вполне подходит для просмотра фильмов и прослушивания музыки через всевозможные онлайн-сервисы.



Технические характеристики усилителя TDA7294, типовая схема включения

  • входное сопротивление - 22 кОм;
  • входное напряжение - 750 мВ;
  • номинальная выходная мощность при нагрузке 4 Ом - 50 Вт (на канал)
  • коэффициент гармоник при полной выходной мощности - 0,5%
  • диапазон воспроизводимых частот - 20…20000 Гц

Несмотря на заявленные производителем и везде встречающиеся в описаниях 70 Вт на 4 Ома, по ощущениям она играет примерно на 15-20 Вт настоящей реальной транзисторной мощности. Двухтакт на 6п14п играет громче и объемнее этой TDA-шки, а по документации указано 12 Вт. Лично для меня понятие мощности очень относительное, тем более на всякой модной акустике из DNS, М-Видео и им подобных. По формуле расчета мощности усилителя (справа) с напряжением питания 27 В и сопротивлением нагрузки 8 Ом получается цифра в 23 Ватта. Это намного ближе к истине.

Нагружен данный девайс на двухполосные полочники омской компании “Acoustic Lab” с динамиками Ciare. Подаю сигнал со звуковой карты Creative Sound Blaster X-FI Surround, в эквалайзере которой подбавлена частота 62 Гц на 3,4 дб, и частота 125 Гц на 4,8 дб. Больше никаких эффектов не использую, карта работает в режиме 2.1.

Этот аппарат с лихвой озвучивает комнату 3.6 на 3 метра, запаса мощности более чем предостаточно. Поэтому иногда распространяющиеся мысли в моей голове относительно сборки транзисторного усилителя натыкаются на справедливый вопрос: а нужен ли он мне?

Дата публикации: 25 August 2019

Схема мостового усилителя TDA2030 с печатной платой, 35 Вт RMS

Это принципиальная схема мостового усилителя TDA2030 с печатной платой. Возможно, вы использовали этот номер IC.

Если использовать только один. Он будет иметь выходную мощность около 14 Вт.

В схеме мы используем две микросхемы, смешанные в режиме мостового усилителя BCL.

Схема мостового усилителя TDA2030 с печатной платой

Он дает выходную мощность от 35 Вт до 40 Вт на динамике 8 Ом. Для этого требуется двойной источник питания +/- 15 В при токе не менее 2 А.

Его преимущество - компактность, легкость складывания, дешевизна и отсутствие каких-либо модификаций. Потому что мы используем два TDA2030.

Примечание: Вы можете узнать больше о TDA2030 в техническом описании.

Как это работает

Обычно TDA2030 представляет собой интегральную схему, которая используется в качестве низкочастотного усилителя класса AB.

Обычно он обеспечивает выходную мощность 14 Вт при ± 14 В.

Принципиальная схема мостового усилителя мощностью 35 Вт с использованием TDA2030

Однако вы можете получить более 35 Вт на выходе на TDA2030 при мостовом подключении с источником питания + - 15 В.

В приведенной выше схеме есть два TDA2030, которые соединены вместе. Оба выходных терминала - контакт 4 подключаются к динамику.

Здесь вы можете узнать, как работает мостовой усилитель.

Тогда посмотрите ввод. Конденсатор C1 передает сигнал на вывод 1 микросхемы IC1. Он увеличивает сигнал до выхода 4.

Путем помощи R2, R3 и C2 для управления усилением IC1.

Затем некоторые сигналы обратной связи инвертируют входной контакт 2 IC2 через R9.

Также R7, R6 и C5 управляют усилением IC2.

Это приводит к тому, что выходная мощность схемы имеет большую мощность, более чем в 3 раза превышающую нормальную.

Также:

Детали, которые вам понадобятся

IC1, IC2: выход TDA2030 14 Вт при 4 Ом и 9 Вт при 8 Ом
0,5 Вт Резисторы 5%
R1, R2, R7, R8, R9: 22K
R3, R6: 680 Ом
R4, R5: 1 Ом

Электролитические конденсаторы
C1: 2,2 мкФ 50 В
C2, C5: 22 мкФ 25 В
C6, C7: 100 мкФ 25 В

Керамический или майларовый конденсатор 3 3 С4: 0. 22 мкФ 50 В (код 224)
C8, C9: 0,1 мкФ 50 В (код 104)
Печатная плата, радиатор

Список деталей блока питания
T1: 15 В трансформатор тока CT 2A
C10, C11: 2200 мкФ 35 В электролитический конденсатор
D1-D4: 1N5402, 3A, 100V диоды
F1: предохранитель 0,5A
S1: двухпозиционный переключатель

TDA2030, мостовой источник питания усилителя

Для этой схемы требуется двойная цепь питания, от 15 до 22 В постоянного тока. Вы можете использовать эту схему ниже.

Цепь питания усилителя TD2030 Brigde

Это нормальная нерегулируемая цепь питания.Вы должны использовать трансформатор минимум на 2А. Это дает полную мощность до 35 Вт. Остальные подробности смотрите в схеме.

Как собрать

Для начала нужно взять все компоненты из списка выше. Затем вы можете построить компоновку печатной платы, как показано ниже.

Если вы хотите быстрее, вы можете использовать универсальную печатную плату. Что им делать не так уж и сложно.

Компоновка печатной платы мостового усилителя TDA2030 Компонентная компоновка мостового усилителя мощностью 35 Вт

При покупке всех электронных компонентов и печатной платы.Затем припаиваем их к печатной плате. Я должен быть осторожен

Я рад, что людям нравится эта схема мостового усилителя TDA2030. Многим нравится и хочется попробовать создать это.

Надеюсь, вам понравится слушать прекрасную музыку.

Загрузить это

Все полноразмерные изображения этого сообщения в формате PDF в электронной книге. Спасибо, поддержите меня. 🙂

ПРИМЕЧАНИЕ:

Во время работы TDA2030 сильно нагревается. Нам нужно использовать подходящий, чтобы остыть.

Вот несколько связанных схем, которые тоже могут оказаться полезными:

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Как сделать схему усилителя звука с использованием микросхемы TDA2030

Хотите узнать, как сделать схему усилителя звука? Усилители звука являются неотъемлемой частью современной электроники. По сути, он увеличивает мощность аудиосигнала, увеличивая амплитуду небольшого звукового сигнала до полезного уровня, при этом сохраняя параметры меньшего сигнала.Они являются одной из наиболее часто используемых схем, когда дело доходит до электроники, и выполняют широкий спектр функций. Итак, в этом проекте мы поймем, как сделать схему усилителя звука с использованием микросхемы усилителя TDA2030.

TDA2030 Распиновка

Сердцем этой схемы является микросхема TDA2030. TDA2030 - это монолитный усилитель звука Hi-Fi. Обычно он обеспечивает выходную мощность 14 Вт. TDA2030 обеспечивает высокий выходной ток и очень низкие гармонические и кроссоверные искажения. Кроме того, устройство имеет систему защиты от короткого замыкания.Он также имеет защиту от электростатического разряда и защиту от тепловой перегрузки.

PCBWay - китайский производитель печатных плат и сборщик печатных плат. Шэньчжэнь на протяжении десятилетий был мировым центром исследований, разработок и производства электроники. Имея более чем десятилетний опыт работы в области прототипов и изготовления печатных плат, PCBWay стремится удовлетворить потребности своих клиентов. Из разных отраслей с точки зрения качества, доставки, рентабельности и любых других требовательных запросов.Как один из самых опытных производителей печатных плат в Китае. Они гордятся тем, что являются вашими лучшими деловыми партнерами, а также хорошими друзьями во всех аспектах ваших потребностей в печатных платах.

Требуемое оборудование

Для сборки этого проекта вам потребуются следующие детали

TDA2030 Усилитель звука

[inaritcle_1] Инвертирующий вход
Номер контакта Имя контакта Описание
1 Неинвертирующий вход Неинвертирующий вход
2
3 -Vs Штырь заземления
4 Выход Вывод усиленного сигнала
5 + Vs Макс. Полезные шаги

1) Припаяйте микросхему TDA2030 к печатной плате.

2) Подключите радиатор к микросхеме.

3) Припаяйте резисторы номиналом 1 кОм к плате веро.

4) После этого припаиваем два диода 1N4007 к плате PCB.

5) Припаяйте конденсаторы 100 мкФ и 47 мкФ к печатной плате.

6) Припаяйте разъем питания постоянного тока на печатной плате.

7) После этого припаиваем 3,5-мм аудиоразъем постоянного тока к печатной плате.

8) Припаяйте плюсовой и минусовой контакты громкоговорителя мощностью 1 Вт к печатной плате.

9) Включите питание и проверьте цепь.

Схема

Схема

Рабочее пояснение

Работа этой схемы на самом деле довольно проста. Аудиовход, поступающий с такого устройства, как смартфон или микрофон. Аудиовход проходит через конденсатор связи емкостью 47 мкФ. Используя конденсатор связи, мы в основном блокируем постоянную составляющую входного сигнала, позволяя проходить только переменному току. Выход конденсатора затем поступает на неинвертирующий входной вывод ИС.

Усиленный выходной сигнал усилителя затем подается на преобразователь звука, такой как громкоговоритель. Здесь мы используем два обратных диода для защиты усилителя от любой отрицательной обратной связи. Вы можете использовать батарею 6–12 В для работы этой цепи.

Приложения

  • Звуковые усилители обычно используются в таких устройствах, как динамики, микрофоны, диктофоны и множество других устройств.
  • они важны в процессе создания и записи музыки.
  • они являются обычной частью домашних развлекательных устройств, таких как моно- и стереодинамики для домашних кинотеатров.

См. Также: Как сделать модуль ИК-приемника с помощью ИК-датчика VS1838B | Проект светофора с использованием микросхемы декадного счетчика CD4017 | Как сделать многоуровневый датчик приближения с использованием операционного усилителя LM358 IC

Tda2030 со схемой транзисторного усилителя

Одиночный tda2030 с транзисторной схемой обеспечит максимальную выходную мощность (до 40 Вт ). Поэтому в этой статье и хотелось бы поделиться простой схемой усилителя звука с использованием TDA 2030 и схемой усилителя мощности на транзисторах. tda2030 мостовая схема усилителя

TDA 2030 обеспечит до 14 Вт при двойном блоке питания. При включении транзистора питания в выходной части TDA 2030 выдаст максимальную выходную мощность 40 Вт.

Этого достаточно для изготовления усилителя сабвуфера. Если вы ищете лучший усилитель класса AB по невысокой цене, тогда вы прочитаете эту статью и узнаете подробности о том, как построить мощный аудиоусилитель, используя несколько компонентов.

Tda2030 Характеристики микросхемы

tda2030a - это монолитная интегральная схема. доступен в упаковке петаватт. Обычно мыши обеспечивают выходную мощность 14 Вт, 14 В, 4 Ом. Гарантированная выходная мощность интегральной схемы составляет 12 Вт. Это будет зависеть от качества ИС.

  • Напряжение питания плюс-минус 18 (36 В)
  • Выходной недельный ток ограничен до 3,5 ампер.
  • Перемычка двух микросхем очень проста.
  • ИС, которая содержит короткое замыкание и термическое отключение.
Транзистор

А при использовании с tda2030

Общие транзисторы, используемые с IC 2030, - это BD712 и BD711 . BD 712 - это транзистор PNP, а BD 711 - транзистор NPN. В основном используется мощное аудио. Я думаю, что покупать этот транзистор нужно из-за его меньшей доступности на рынке. Поэтому я предлагаю вам заменить транзистор NPN на TIP2955 и заменить транзистор PNP на TIP3055.

Распиновка транзистора

Tip3055 NPN

Наконечник 3055 - это мощный NPN-транзистор, наиболее широко используемый в схемах мощных аудиоусилителей и коммутационных системах.

Расположение транзистора tip3055 показано на рисунке. Первый вывод - это базовый вывод, за ним следуют коллектор и эмиттер.

Tip2955 Распиновка PNP-транзистора

Наконечник 2955 - это силовой PNP-транзистор, а также дополнительная пара для транзистора с наконечником 3055. Звуковой усилитель содержит параллельно TIP 2955 и наконечник 3055 транзистора.

Распиновка этого транзистора такая же, как у транзистора tip3055.

Распиновка транзистора 2955

ПРОВЕРЬТЕ ДРУГИЕ ЦЕПИ АУДИОУСИЛИТЕЛЯ МОЩНОСТИ

Схема усилителя 150 Вт

Схема недорогого усилителя мощностью 150 Вт

В этом проекте мы создаем простую схему усилителя мощностью 150 Вт.

Описание

Я думаю, это самая дешевая схема усилителя на 150 Вт, которую вы можете сделать.Эта схема, основанная на двух силовых транзисторах Дарлингтона TIP 142 и TIP 147, может обеспечить выдачу 150 Вт Rms на динамик с сопротивлением 4 Ом. Достаточно, чтобы вас потрясло? Тогда попробуйте это.

TIP 147 и 142 - это дополнительные транзисторы на паре Дарлингтона, которые могут выдерживать ток 5 А и 100 В, известные своей прочностью. Здесь два транзистора BC 558 Q5 и Q4 подключены как предварительный усилитель, а TIP 142, TIP 147 вместе с TIP41 (Q1, Q2, Q3) используются для управления динамиком. Эта схема спроектирована настолько прочно, что ее можно собрать даже на перфорированная плата или даже пайка штырьком.Схема может питаться от двойного источника питания +/- 45 В, 5 А. Вы должны попробовать эту схему, она отлично работает!

Блок предусилителя этой схемы основан на Q4 и Q5, которые образуют дифференциальный усилитель. Использование дифференциального усилителя во входном каскаде снижает шум, а также обеспечивает возможность применения отрицательной обратной связи. Таким образом улучшаются общие характеристики усилителя. Входной сигнал подается на базу Q5 через разделительный конденсатор постоянного тока C2. Напряжение обратной связи подается на базу Q4 от перехода 0.Резисторы 33 Ом через резистор 22К. Комплементарный двухтактный каскад класса AB построен на транзисторах Q1 и Q2 для управления громкоговорителем. Диоды D1 и D2 смещают дополнительную пару и обеспечивают работу класса AB. Транзистор Q3 управляет двухтактной парой, а его база напрямую соединена с коллектором Q5.

Принципиальная электрическая схема и список деталей. Принципиальная схема усилителя мощностью 150 Вт Печатные платы

для этого проекта можно заказать через PCBWay .В ближайшее время мы загрузим образец файла печатной платы (для загрузки).

Примечания.
  • Помните, что TIP 142 и 147 - это пары Дарлингтона. Они для простоты показаны на рисунке как обычные транзисторы. Так что не запутайтесь. Даже если внутри каждого из них 2 транзистора, 2 резистора и 1 диод, только три контакта, база эмиттер и коллектор выходят наружу. Остальные соединены внутри, так что для простоты вполне нормально принять каждый из них как транзистор.
  • Используйте хорошо регулируемый источник питания с фильтрами.
  • При необходимости подключите 10K POT последовательно ко входу в качестве регулятора громкости. Не показано на принципиальной схеме.
  • Все электролитические конденсаторы должны быть рассчитаны на напряжение не менее 50 вольт.

Источник питания для этой цепи.

Нерегулируемый двойной источник питания A + 40 / -40 для питания этого усилителя показан ниже. Этого блока питания хватает только для питания одного канала, а для стереосистем удваивают номинальные токи трансформатора, диодов и предохранителей.

Блок питания для этого проекта

TIP 142 & 147 Внутренняя схема и распиновка. СОВЕТ 142-СОВЕТ 147 Схема выводов со схемами

Примечание: - Мы объяснили, как создать схему этой схемы и ее печатной платы с помощью онлайн-инструмента EDA - EasyEDA . Вы можете прочитать статью, чтобы понять, как нарисовать и разработать печатную плату этой схемы.

У нас есть дополнительный список схем усилителей, которые вы можете посетить;

1. Схема стереоусилителя 2 х 60 Вт - спроектирована с использованием LM4780, микросхемы аудиоусилителя, которая может выдавать выходную мощность 60 Вт RMS на канал на 8-омные динамики. Преимущества использования этой ИС - низкий уровень гармонических искажений по сравнению с другими усилителями ИС аналогичной категории и степень отклонения источника питания 85 дБ. Кроме того, для этого требуется минимум компонентов и встроенная функция отключения звука.

2. Схема усилителя наушников - Это простая схема, в которой используются только 3 транзистора, которые могут использоваться для управления наушниками. Он может быть легко собран любым и может питаться от батареи на 3 вольта.

3. Схема усилителя на МОП-транзисторе - Эта схема разработана с использованием двух МОП-транзисторов и одного транзистора; что позволяет легко построить схему.Он может обеспечить выходную мощность 18 Вт на динамик 8 Ом или 30 Вт на динамик 4 Ом; Вы можете делать это так, как вам нравится. Еще одно преимущество этой схемы - минимальное использование компонентов.

4. Усилитель мощностью 40 Вт с использованием TDA1514 - TDA1514 - это высококачественный высококачественный усилитель от Philips. Требуется двойное питание + 25 / -25 вольт. Преимуществами использования TDA1514 являются низкий коэффициент нелинейных искажений, функция отключения звука в режиме ожидания, тепловая защита и другие функции. Он может обеспечить выходную мощность 40 Вт на динамик с сопротивлением 8 Ом.Для желаемой надежности этой схемы вам понадобится подходящий радиатор.

5. Схема стереоусилителя 2 x 32 Вт - Эта схема построена с использованием TDA2050, который представляет собой микросхему аудиоусилителя класса AB 32 Вт (монолитную). Эта ИС имеет множество функций, таких как тепловое отключение, низкий коэффициент нелинейных искажений, защита от короткого замыкания и т. Д. В этой схеме используются две из этих ИС TDA205o; по одному на каждый канал. Для питания этой схемы требуется двойной источник питания на 18 вольт.

Схема подключения микрофона

12 В / Схема микрофонного предусилителя с использованием транзистора C1815 Youtube / Проект принципиальной схемы переключателя хлопка.

Схема подключения микрофона 12 В / Схема микрофонного предусилителя с использованием транзистора C1815 Youtube / Проект принципиальной схемы переключателя Clap. . Микрофоны часто называют микрофонными. Электрические схемы dvd & amp. Схема является примером того, как хороший предусилитель может т.к. Вы можете подключить конденсаторный микрофон к любой схеме усилителя, как показано на схеме ниже. Инвертор мощности 100 Вт, от 12 до 220 В переменного тока (34799 просмотров).

Мы можем узнать о звуковой системе.Проект принципиальной схемы переключателя хлопка. Вот простая схема микшера с 3 входами для микрофона, использующая популярную микросхему ua 741. Электретный микрофон - лучшее соотношение цены и качества всенаправленный микрофон, который вы можете купить. Схема усилителя ходового 12вольта для mp4 mp3 плеера tda2030.

Схема самодельного микрофонного усилителя Схема микрофонного громкоговорителя от circuititspedia.com Здесь используются четыре 741. ic1, ic2, ic3 используются в качестве предусилителей.Улучшена схема фантомного питания электретного микрофона. Анализ формы волны этого инвертора. Это принципиальная схема полностью автоматического зарядного устройства 12 В для зарядки аккумуляторов автомобилей и т. Д. Мы можем узнать о звуковой системе. Это сайт электронного обучения. Схема зарядного устройства свинцово-кислотного аккумулятора. Схема блока питания преобразователя постоянного тока с 12в на 24в.

Электретный микрофон - лучшее соотношение цены и качества всенаправленный микрофон, который вы можете купить.

Как сделать монтажную плату микрофона своими руками хинди электроника электро индия.Общая производительность схемы чрезвычайно приличная, потому что ей просто нужно 12 В, чтобы ее питание могло обеспечиваться как от батареи, так и от источника адаптера постоянного тока. Принципиальная схема smps 12в, 1а. Подробная информация о простой схеме усилителя микрофона (микрофона), которая включает в себя встроенные низкие и высокие частоты, соотношение r13 / r12 определяет усиление (около 18 дБ) на этом этапе. Это самодельная схема подключения громкоговорителя микрофонного усилителя. Вот принципиальная схема усилителя динамического микрофона.Схема зарядного устройства 12v sla. Самодельная схема подключения микрофонного усилителя к громкоговорителю. Принципиальная схема микрофона и USB. Микрофоны часто называют микрофонными. Фильтр 3 микрофона в абстрактном канале 2: Эта схема может заряжать аккумуляторную батарею nicd 12 В. Результат r11 и c6 есть.

Схема усилителя 12 вольт, tda7388, аудиосистема 4.1, электроника. Инвертор мощности 100 Вт, от 12 до 220 В переменного тока (34799 просмотров). Фильтр 3 микрофон в ch2 аннотация: Это канал YouTube для помощи электронике. Как подключить микрофон к любому усилителю.

Принципиальная схема чувствительного микрофона

с сайта www.circuitdiagram.org Как подключить микрофон к любому усилителю. Подробная информация о простой схеме усилителя микрофона (микрофона), которая включает в себя встроенные низкие и высокие частоты, соотношение r13 / r12 определяет усиление (около 18 дБ) на этом этапе. Схема зарядного устройства 12v sla. Результат r11 и c6 есть. Инвертор мощности 100 Вт, от 12 до 220 В переменного тока (34799 просмотров).Принципиальная схема smps 12в, 1а. Как работает микрофонная схема. Инвертор синусоидальной волны переменного тока от 24 до 220 в, 1000 Вт постоянного тока для фотоэлектрической солнечной системы.

Best работает от 9 до 12 вольт постоянного тока.

Следующая статья об инверторе, чтобы удовлетворить требования моих предыдущих коллег, которым требовалось входное напряжение 12 вольт, выходное напряжение 42 вольт. Принцип тот же, что и у инвертора, с использованием трансформатора блока питания с 12 на 220 вольт или с 12 вольт на 110 вольт. Filter 3 mic in ch2 abstract: Как сделать эту схему беспроводного микрофона.Схема электронного колеса рулетки. Транзистор, катушка индуктивности и соответствующие конденсаторы в основном отвечают за генерацию несущих FM-волн; Проект принципиальной схемы переключателя хлопка. Принципиальная схема микрофона и USB. Большинству энтузиастов электроники требуются источники питания постоянного тока для работы различных устройств и аксессуаров. Схема +12 В постоянного тока, 1n5408, усилитель, источник питания усилителя, аудио, аудио усилитель, аудио цепь, питание Здесь эта принципиальная схема предназначена для источника питания постоянного тока с регулируемым напряжением +12 В (фиксированное напряжение).Схема является примером того, как хороший предусилитель может т.к. Напряжение на инверторе может быть 6 В, 12 В, 24 В, 48 В или даже 84 В, это зависит от входных характеристик инвертора. Xa14 фронтальная и электрическая схема usb. Инвертор мощности 100 Вт, от 12 до 220 В переменного тока (34799 просмотров).

Улучшенная схема фантомного питания электретного микрофона. Они производят усиление около 40 децибел для отдельных входных сигналов. Результат r11 и c6 есть. Микрофоны часто называют микрофонными. Принципиальная схема микрофона и USB.

Принципиальная схема микрофона Принципиальная электрическая схема Проекты электронных схем Принципиальная схема с сайта i. pinimg.com Все они обеспечивают стабильное питание постоянного тока инвертору. Best работает от 9 до 12 вольт постоянного тока. Подробная информация о простой схеме усилителя микрофона (микрофона), которая включает в себя встроенные низкие и высокие частоты, соотношение r13 / r12 определяет усиление (около 18 дБ) на этом этапе. Принципиальная схема инвертора.Общая производительность схемы чрезвычайно приличная, потому что ей просто нужно 12 В, чтобы ее питание могло обеспечиваться как от батареи, так и от источника адаптера постоянного тока. Схема +12 В постоянного тока, 1n5408, усилитель, источник питания усилителя, аудио, аудио усилитель, аудио цепь, питание Здесь эта принципиальная схема предназначена для источника питания постоянного тока с регулируемым напряжением +12 В (фиксированное напряжение). Изготовление усилителя, изготовление трансформатора, изготовление звуковой коробки, принципиальная схема, схема усилителя, схема транзистора, принципиальная схема транзистора, как сделать схему. Вы можете подключить конденсаторный микрофон к любой схеме усилителя, как показано на схеме ниже.

Транзистор, катушка индуктивности и соответствующие конденсаторы в основном отвечают за генерацию несущих FM-волн;

Схема подключения микрофона и USB. Большинству энтузиастов электроники требуются источники питания постоянного тока для работы различных устройств и аксессуаров. .diagram схема микшера эха 12в микрофонные транзисторные усилители схема микшера эха ba7760 audio mix ic ba7725s ba7725fs текст: Как подключить микрофон к любому усилителю.Схема усилителя 12 вольт, tda7388, аудиосистема 4.1, электроника. Эта схема имеет максимум 2 ампера. Принципиальная схема smps 12в, 1а. Эта схема может заряжать аккумуляторную батарею nicd 12 В. Если эта схема будет включать / выключать вентилятор 12 В постоянного тока или вентилятор процессора, когда температура превышает нормальную температуру, вы можете установить поворот. Схема +12 В постоянного тока, 1n5408, усилитель, источник питания усилителя, аудио, аудио усилитель, аудио цепь, питание Здесь эта принципиальная схема предназначена для источника питания постоянного тока с регулируемым напряжением +12 В (фиксированное напряжение). Здесь используются четыре Боинг 741.ic1, ic2, ic3 используются как предусилители. Конфигурация очень напоминает генератор Колпитца. Фильтр 3 микрофона в канале 2 аннотация:

Источник: 320volt.com

Вот простая схема микшера с 3 входами для микрофона с использованием популярных микросхем ua 741. Общая производительность схемы чрезвычайно приличная, потому что ей просто нужно 12 В, чтобы ее питание могло обеспечиваться как от батареи, так и от источника адаптера постоянного тока. Простая в сборке схема транзисторного предусилителя. Фильтр 3 микрофона в абстрактном канале 2: все они обеспечивают стабильное питание постоянного тока инвертору.

Источник: circuitdigest.com

Best работает от 9 до 12 вольт постоянного тока. Вы можете подключить конденсаторный микрофон к любой схеме усилителя, как показано на схеме ниже. Эта схема должна идеально подходить для динамического микрофона. Динамические микрофоны универсальны и связаны с усилителем динамического микрофона: Вот принципиальная схема усилителя динамического микрофона. Здесь используются четыре усилителя 741. ic1, ic2, ic3 используются в качестве предусилителей.

Источник: 2.bp.blogspot.com

Схема усилителя 12 вольт, tda7388, аудиосистема 4.1, электроника. Схема блока питания преобразователя постоянного тока с 12в на 24в. Инвертор мощности 100 Вт, от 12 до 220 В переменного тока (34799 просмотров). Улучшена схема фантомного питания электретного микрофона. Как подключить микрофон к любому усилителю.

Источник: www.circuitdiagram.org

Это выходной контакт, с которого мы. Вот простая схема микшера с 3 входами для микрофона, использующая популярную микросхему ua 741.Фильтр 3 микрофона в ч2 аннотация: схема усилителя 12 вольт, tda7388, аудиосистема 4.1, электроника. Если эта схема будет включать / выключать вентилятор 12 В постоянного тока или вентилятор процессора, когда температура превышает нормальную температуру, вы можете установить поворот.

Источник: circuititspedia.com

30 апреля 2019 30 апреля 20190. .diagram Схема смесителя эха Микрофонный транзисторный усилитель 12 В, схема смесителя эха ba7760 audio mix ic ba7725s ba7725fs Текст: Эта схема будет включать / выключать вентилятор 12 В постоянного тока или вентилятор процессора при температуре выше нормальной.вы можете установить очередь. Батареи SLA (герметичные свинцово-кислотные) используются в разных типах ... пожалуйста, мне нужна полная принципиальная схема простого самодельного микрофона, это очень интересно для меня. Инвертор синусоидальной волны переменного тока от 24 до 220 в, 1000 Вт постоянного тока для фотоэлектрической солнечной системы.

Источник: pic.17qq.com

Транзистор, катушка индуктивности и соответствующие конденсаторы в основном отвечают за генерацию несущих FM-волн; Здесь используются четыре усилителя 741. ic1, ic2, ic3 используются в качестве предусилителей. Изготовление трансформатора 12 вольт 20 ампер с использованием старого трансформатора ИБП..diagram схема смесителя эха 12v микрофонные транзисторные усилители схема смесителя эха ba7760 audio mix ic ba7725s ba7725fs текст: Эта панель проста и в основном схема схемы регулирования напряжения цепи декодирования 3. 2.12.

Источник: sound-au.com

Они производят усиление около 40 децибел для отдельных входных сигналов. Схема усилителя ходового 12вольта для mp4 mp3 плеера tda2030. Схема усилителя 12 вольт, tda7388, аудиосистема 4.1, электроника.FM-передатчик, схема для развлечений, схема для хобби, микрофон, s9014. Изготовление усилителя, изготовление трансформатора, изготовление звуковой коробки, принципиальная схема, схема усилителя, схема транзистора, принципиальная схема транзистора, как сделать схему.

Источник: circuititspedia.com

Как сделать монтажную плату микрофона своими руками хинди электроника электро Индия. Эта схема должна быть идеальной для динамического микрофона. Динамические микрофоны универсальны и связаны с усилителем динамического микрофона: они производят усиление около 40 децибел для отдельных входных сигналов.Электретный микрофон - лучшее соотношение цены и качества всенаправленный микрофон, который вы можете купить. Как сделать контроллер громкости на транзисторах 12 В постоянного тока с микрофонной схемой в домашних условиях прототип jlcpcb за 2 доллара (любой цвет) это видео о том, как сделать микрофонную схему в домашних условиях, принципиальная схема в видео видео me circuit test karke nhi dekhaya hai kyoki mera.

Источник: circuitits-diy.com

Принципиальные схемы DVD и усилителя. PDN NC xtal_sel NC refclk_p / v33usb refclk_n / hsdm hsop / hsdp hson / vd12usb vd12pcie / rext..diagram схема микшера эха 12v микрофонные транзисторные усилители схема микшера эха ba7760 audio mix ic ba7725s ba7725fs текст: Это простая схема предусилителя конденсаторного микрофона, использующая 2n3904, микрофон служит для преобразования звука в электрические сигналы. Схема +12 В постоянного тока, 1n5408, усилитель, источник питания усилителя, аудио, аудио усилитель, аудио цепь, питание Здесь эта принципиальная схема предназначена для источника питания постоянного тока с регулируемым напряжением +12 В (фиксированное напряжение).

Источник: sound-au.com

Этот сигнал тревоги позволяет человеку, находящемуся в бедственном положении, подать сигнал тревоги изнутри цепи. Это пример того, как хороший предусилитель может быть разработан для динамических микрофонов.

Источник: circuititspedia. com

Подробная информация о простой схеме усилителя микрофона (микрофона), которая включает в себя встроенные низкие и высокие частоты. Соотношение r13 / r12 определяет усиление (около 18 дБ) на этом этапе.

Источник: electronicsforu.com

Схема подключения микрофона и USB.

Источник: static-assets.imageservice.cloud

Все они обеспечивают стабильное питание постоянного тока для инвертора.

Источник: www.electroschematics.com

Эта схема должна идеально подходить для динамического микрофона. Динамические микрофоны универсальны и связаны с усилителем динамического микрофона:

Источник: www.epanorama.net

Батареи Sla (герметичные свинцово-кислотные) используются в разных типах ... пожалуйста, мне нужна полная принципиальная схема простого самодельного микрофона, это очень интересно для меня.

Источник: i.pinimg.com

Схема зарядного устройства свинцово-кислотных аккумуляторов.

Источник: sound-au.com

Они производят усиление около 40 децибел для отдельных входных сигналов.

Источник: i.stack.imgur.com

Принципиальная схема инвертора.

Источник: homemade-circuits.com

Это принципиальная схема полностью автоматического зарядного устройства 12 В для зарядки аккумуляторов автомобилей и т. Д.

Источник: i.ytimg.com

Передняя панель Xa14 и электрическая схема USB.

Источник: i1.wp.com

Микрофоны часто называют микрофонными.

Источник: homemade-circuits.com

Как сделать плату микрофона своими руками хинди электроника электро Индия.

Источник: www.circuitstoday.com

Принципиальная схема smps 12В, 1А.

Источник: i.pinimg.com

Мы можем узнать о звуковой системе.

Источник: Ciritszone.com

Мы можем узнать о звуковой системе.

Источник: www.circuitdiagram. org

Это сайт электронного обучения.

Источник: electronicsclub.info

Sla (герметичные свинцово-кислотные) батареи используются разных типов ... пожалуйста, мне нужна полная принципиальная схема простого самодельного микрофона, это очень интересно для меня.

Источник: i.pinimg.com

Следующая статья об инверторе, чтобы удовлетворить требования моих предыдущих коллег, которым требовалось входное напряжение 12 вольт, выходное напряжение 42 вольт.принцип тот же, что и с инвертором, с использованием трансформатора блока питания 12В на 220В или с 12В на 110В.

Источник: www.digikey.com

Транзистор, катушка индуктивности и соответствующие конденсаторы в основном отвечают за генерацию несущих FM-волн;

Источник: www.circuitstoday.com

Как подключить микрофон к любому усилителю.

Источник: electronicsforu.com

Микрофоны часто называют микрофонными.

Источник: homemade-circuits. com

Схема является примером того, как хороший предусилитель может т.к.

Источник: www.circuitsdiy.com

Эта схема имеет максимум 2 ампера.

Источник: 4.bp.blogspot.com

Принципиальные схемы DVD и усилителей. Принципиальная схема мостового усилителя

2030 - Руководство по созданию мостовых и стереоусилителей Tda2003 Основы схемы: Если используются разные схемы, точки заземления входа 1 и входа 2 должны быть хорошо развязаны от заземляющего возврата.

Принципиальная схема мостового усилителя

2030 - Руководство по построению мостовых и стереоусилителей Tda2003 Основы схемы: Если используются разные схемы, точки заземления входа 1 и входа 2 должны быть хорошо развязаны от заземления. . Очень простая схема усилителя мощности с использованием популярного усилителя мощности IC tda2030. Эта схема усилителя построена с использованием усилителей tda2030, верхний выход усилителя подключен к клемме + ve динамика и нижнему. См. Эту схему, техническое описание микросхем tda2030 и tda 2040 и уравнение микросхемы tda2030 ниже Привет, ребята, в этом видео я делаю схему стереоусилителя tda2030 с регулятором тембра.Главная> принципиальные схемы> Мостовой усилитель мощности мощностью 35 Вт с tda2030.

Tda2030 мостовой усилитель схемы архивы theorycircuit do it. Низкочастотный звук на сабвуфере, а затем попробуйте эту простую схему, чтобы улучшить характеристики низкочастотного динамика. Если вы не нашли транзистор в. Недостаточно басов на вашем сабвуфере, попробуйте эту простую схему diy для схемы усилителя сабвуфера, построенной с использованием двух усилителей tda2030, верхний усилитель, используя эту конфигурацию мостового усилителя, мы можем получить выходную мощность до 30 Вт.Это усилитель мощности звука 35 Вт, построенный на tda2030 в мостовом соединении с симметричным псом + 15 В.

Tda2030 Схема мостового усилителя Pcb Circuits from lh6.googleusercontent.com Привет, ребята, в этом видео я делаю схему стереоусилителя tda2030 с регулятором тона. Схема аналогична этому мостовому усилителю мощностью 15 Вт. Низкочастотный звук на сабвуфере, а затем попробуйте эту простую схему, чтобы улучшить характеристики низкочастотного динамика.Печатная плата компоновки изображена на рис. Ic1 и ic2 - это две микросхемы tda2030, объединенные в мостовую конфигурацию с привязанной нагрузкой, что означает, что эти две микросхемы теперь работают в тандеме. Сделайте это простым и домашним. Обзор »главная» усилитель »аудио» микросхема »схема» tda2030 »с» схемой звука. Эта схема отлично подходит для тех из вас, кто часто использует микросхему tda2030. Схема мостового усилителя tda2030 »электроника и схемы 21 октября 2020 г. я почувствовал, что должен опубликовать эту схему мостового усилителя tda2030 для тех, кто в ней нуждается.

Привет, ребята, в этом видео я делаю схему стереоусилителя tda2030 с регулятором тембра.

Tda2030 микросхема усилителя стерео и мостовой дизайн печатной платы своими руками с бесплатными файлами pdf. Я сделал схемный мост 120w от i. ctda2030 в соответствии с приведенной схемой и печатной платой, но почему он не работает? 6 августа в 10:57. Как использовать усилитель звука tda2030? Главная> принципиальные схемы> Мостовой усилитель мощности мощностью 35 Вт с tda2030. Это принципиальная схема мостового усилителя мощности 35 Вт, обеспечивающая выходную мощность 35 Вт для 8? Сделать много усилителя от 10w до 120w.Ic1 и ic2 - это два микросхемы tda2030, смонтированные в мостовой конфигурации с привязанной нагрузкой, что означает, что эти две микросхемы теперь проводят тандемный вход. Мостовой усилитель с раздельным источником питания (po = 34 Вт, vs = ± 16 В). Печатная плата компоновки изображена на рис. Низкочастотный звук на сабвуфере, а затем попробуйте эту простую схему, чтобы улучшить характеристики низкочастотного динамика. Выше приведена принципиальная схема усилителя на базе tda2030. Схема аналогична этому мостовому усилителю мощностью 15 Вт.

Легко собрать, сделай сам, аудиоусилитель, который обеспечит мощность до 35 Вт на динамике 8 Ом. См. Эту схему, техническое описание микросхем tda2030 и tda 2040, а также уравнение микросхемы tda2030 ниже. Эта схема очень проста в сборке. Он использует двойной источник питания 15 В постоянного тока на 2 А. Усилитель # tda2030 #circuit привет друг, это видео о том, как сделать мостовой усилитель tda 2030 очень мощным, полным звуком и басами.

Tda2030 Аудиоусилитель Примеры описания выводов аудиоусилителя Приложения от microcontrollerslab.com Ic1 и ic2 - это два микросхемы tda2030, смонтированные в мостовой конфигурации с привязанной нагрузкой, что означает, что эти две микросхемы теперь работают в тандеме.Мостовые усилители, усилители мощности, стереоусилители и усилители сабвуфера - все это. Эта схема усилителя построена с использованием усилителей tda2030, верхний выход усилителя подключен к клемме + ve динамика и нижнему. Привет, ребята, в этом видео я делаю схему стереоусилителя tda2030 с регулятором тембра. Это принципиальная схема мостового усилителя мощности 35 Вт, обеспечивающая выходную мощность 35 Вт для 8? Я не знаю всех связей. Полную принципиальную схему для предлагаемой схемы усилителя BTL 120 Вт с использованием двух микросхем tda 2030 можно увидеть на приведенной выше схеме.B1 - это мостовой выпрямитель минимум 100 вольт / 4 А, пример, который может быть использован - gbu606, схема фильтрации образована конденсаторами c1, c2, c3.

Ic1 и ic2 - это две микросхемы tda2030, смонтированные в конфигурации с мостовой связанной нагрузкой, что означает, что эти две микросхемы теперь работают в тандеме. ? Схема содержит несколько внешних компонентов, которые обеспечат лучшее качество звука в мостовой схеме усилителя звука tda2030.Это усилитель мощности звука 35 Вт, построенный на tda2030 в мостовом соединении с симметричным псом + 15 В. Это очень простая схема, потому что микросхемы усилителя tda2030 выполняют большую часть работы. 16 должны быть приняты дизайнерами. B1 - это мостовой выпрямитель минимум 100 вольт / 4 А, пример, который может быть использован - gbu606, схема фильтрации образована конденсаторами c1, c2, c3.

Схема разделена на 3 части: Кроме того, для нее требуется очень мало компонентов, которые очень дешевы и легко доступны.Схема мостового усилителя Tda2030 с разводкой печатной платы, выходная мощность 35 Вт на динамике 8 Ом. Схема мостового усилителя Tda2030 - это проект, который в основном способствует удвоению мощности процесса, прежде всего, схемы, используемые для создания мостового усилителя, рассматриваются как схема мостового усилителя мощностью 120 Вт, она очень сложна по размеру, по сравнению с другими проектами усилителей tda2030, источником питания раздел работает. Если вы не нашли транзистор. Используйте две части усилителя ic tda2030 (вы можете использовать lm1875 как замену).Моно или стерео и otl, ocl, bcl (мостовой усилитель) мне это нравится.

Tda2030 усилитель, что делать дальше или усилитель? Схема усилителя от ic tda2030, описанная здесь, представляет собой аудиоусилитель с выходной мощностью 10 Вт. Привет, ребята, в этом видео я делаю схему стереоусилителя tda2030 с регулятором тембра. Tda2030 - это монолитная микросхема, используемая в качестве усилителя низкой частоты класса ab. Если вы не найдете транзистор в.

3 из дома> принципиальные схемы> мостовой усилитель мощности мощностью 35 Вт с tda2030.Я чувствовал, что должен опубликовать эту схему мостового усилителя tda2030 для тех, кто в ней нуждается. Это очень простая схема, потому что микросхемы усилителя tda2030 выполняют большую часть работы. Схема мостового усилителя tda2030 »электроника и схемы 21 октября 2020 г. я почувствовал, что должен опубликовать эту схему мостового усилителя tda2030 для тех, кто в ней нуждается. Усилитель tda2030, como fazer or ampificador? Он использует две части микросхемы усилителя tda2030 (вы можете использовать lm1875 в качестве замены / замены). Схема усилителя от ic tda2030, описанная здесь, представляет собой аудиоусилитель с выходной мощностью 10 Вт.Если используются разные схемы размещения, точки заземления входа 1 и входа 2 должны быть хорошо изолированы от заземляющего вывода.

Кроме того, для этого требуется очень мало компонентов, которые очень дешевы и легко доступны.

Главная »Аудио» Мостовая схема усилителя звука tda2030. Схема мостового усилителя TDA2030. Схема усилителя от ic tda2030, описанная здесь, представляет собой аудиоусилитель с выходной мощностью 10 Вт. Схема мостового усилителя Tda2030 с разводкой печатной платы, выходная мощность 35 Вт на динамике 8 Ом.Схема подключения мостового усилителя сабвуфера. Очень простая схема усилителя мощности с использованием популярного усилителя мощности IC tda2030. Tda2030 - это монолитная микросхема, используемая в качестве усилителя низкой частоты класса ab. Вот принципиальная схема tda2030. Выше приведена принципиальная схема усилителя на базе tda2030. Если вы не нашли транзистор. В этом видео я купил 2.1-канальную плату домашнего кинотеатра tda2030, и я нарисовал полную принципиальную схему секции усилителя и. Полную принципиальную схему для предлагаемой схемы усилителя BTL 120 Вт с использованием двух микросхем tda 2030 можно увидеть на приведенной выше схеме. Сделайте это простым и домашним.

Источник: circuitdigest.com

Обзор »главная» усилитель »аудио» микросхема »схема» tda2030 »со схематическим звуком. Эта схема отлично подходит для тех из вас, кто часто использует микросхему tda2030. Схема усилителя от ic tda2030, описанная здесь, представляет собой аудиоусилитель с выходной мощностью 10 Вт. Схема мостового усилителя TDA2030. Моно или стерео и otl, ocl, bcl (мостовой усилитель) мне это нравится. Вы просто подаете входное напряжение переменного тока, которое преобразуется в постоянный ток мостовым выпрямителем d1, d2, d3, d4.

Источник: www.eevblog.com

Схема мостового усилителя Tda2030 с разводкой печатной платы, выходная мощность 35 Вт на динамике 8 Ом. Выше приведена принципиальная схема усилителя на базе tda2030. Конфигурация мостового усилителя с раздельным питанием (po = 28w, vs = ± 14v). Эта схема очень проста в сборке. Усилитель tda2030, como fazer or ampificador?

Источник: www. elektormagazine.com

Как сделать схему усилителя простой? Схема подключения мостового усилителя сабвуфера.Усилитель tda2030, como fazer or ampificador? Если используются разные схемы размещения, точки заземления входа 1 и входа 2 должны быть хорошо изолированы от заземляющего вывода. В этом видео я купил 2.1-канальную плату домашнего кинотеатра tda2030 и нарисовал полную принципиальную схему секции усилителя и.

Источник: i.ytimg.com

Принципиальная схема мостового усилителя Tda2030 с разводкой печатной платы, выходная мощность 35 Вт на динамике 8 Ом. Кроме того, для этого требуется очень мало компонентов, которые очень дешевы и легко доступны.Обзор »главная» усилитель »аудио» микросхема »схема» tda2030 »с» схемой звука. Эта схема отлично подходит для тех из вас, кто часто использует микросхему tda2030. Здесь вы можете получить схему tda2030. здесь вы можете получить. B1 - это мостовой выпрямитель минимум 100 вольт / 4 А, пример, который может быть использован - gbu606, схема фильтрации образована конденсаторами c1, c2, c3.

Источник: www.electronicsforu.com

Низкочастотный звук на сабвуфере, а затем попробуйте эту простую схему, чтобы улучшить характеристики низкочастотного динамика.Мостовой усилитель с раздельным питанием (po = 34w, vs = ± 16v). Главная »Аудио» Схема мостового усилителя звука tda2030. Усилитель tda2030, como fazer or ampificador? Я сделал схемный мост 120w от i.ctda2030 в соответствии с приведенной схемой и печатной платой, но почему он не работает?

Источник: 3.bp.blogspot.com

Как пользоваться усилителем звука tda2030? Это принципиальная схема мостового усилителя мощности 35 Вт, обеспечивающая выходную мощность 35 Вт для 8? Недостаточно басового звука на вашем сабвуфере, тогда попробуйте эту простую схему diy со схемой усилителя сабвуфера, построенной с использованием двух усилителей tda2030, верхний боковой усилитель, используя эту конфигурацию мостового усилителя, мы можем получить выходную мощность до 30 Вт.Если вы не найдете транзистор в. Tda2030 ic усилитель стерео и мост diy pcb схема с бесплатными файлами pdf.

Источник: www.next.gr

6 августа в 10:57. Это принципиальная схема мостового усилителя мощности 35 Вт, обеспечивающая выходную мощность 35 Вт для 8? Конфигурация мостового усилителя с раздельным питанием (po = 28w, vs = ± 14v). Обзор »главная» усилитель »аудио» микросхема »схема» tda2030 »с» схемой звука. Эта схема отлично подходит для тех из вас, кто часто использует микросхему tda2030.Цепь стереоусилителя tda2030 с печатной платой eleccircuit com.

Источник: circuitits-diy.com

Схема аналогична этому мостовому усилителю мощностью 15 Вт. Печатная плата компоновки изображена на рис. Если используются разные схемы размещения, точки заземления входа 1 и входа 2 должны быть хорошо изолированы от заземляющего вывода. Его легко собрать, сделай сам аудиоусилитель, который будет выдавать до 35 Вт на динамик 8 Ом. Эта схема очень проста в сборке.

Источник: 3. bp.blogspot.com

Я сделал схему bridge120w с помощью i.ctda2030 в соответствии с приведенной схемой и печатной платой, но почему она не работает? Это принципиальная схема мостового усилителя мощности 35 Вт, обеспечивающая выходную мощность 35 Вт для 8? Это очень простая схема, потому что микросхемы усилителя tda2030 выполняют большую часть работы. Как сделать усилитель tda2030a 35w audio single # это видео об удивительных поделках | tda2030a усилитель 35w audio single. Схема аналогична этому мостовому усилителю мощностью 15 Вт.

Источник: i.ytimg.com

Низкочастотный звук на сабвуфере, а затем попробуйте эту простую схему, чтобы улучшить характеристики низкочастотного динамика.

Источник: www.elektropage.com

Низкочастотный звук на сабвуфере, а затем попробуйте эту простую схему, чтобы улучшить характеристики низкочастотного динамика.

Источник: i.pinimg.com

Мостовой усилитель с раздельным питанием (po = 34 Вт, vs = ± 16 В).

Источник: static-cdn.imageservice.cloud

Печатная плата компоновки, показанной на рис.

Источник: i.pinimg.com

Эту схему очень просто построить.

Источник: 3.bp.blogspot.com

Его легко собрать, сделай сам, аудиоусилитель, который обеспечит мощность до 35 Вт на динамике 8 Ом.

Источник: circuitits-diy.com

Недостаточно басов на вашем сабвуфере, затем попробуйте эту простую схему diy для схемы усилителя сабвуфера, построенной с использованием двух усилителей tda2030, верхний боковой усилитель, используя эту конфигурацию мостового усилителя, мы можем получить выходную мощность до 30 Вт.

Источник:

Конфигурация мостового усилителя с раздельным источником питания (po = 28 Вт, vs = ± 14 В).

Источник: 1.bp.blogspot.com

Схема аналогична этому мостовому усилителю мощностью 15 Вт.

Источник: 3.bp.blogspot.com

Схема содержит несколько внешних компонентов, которые улучшают качество звука в мостовой схеме усилителя звука tda2030.

Источник: www.electronicsforu.com

Это принципиальная схема мостового усилителя мощности 35 Вт, обеспечивающего выходную мощность 35 Вт для 8?

Источник:

Главная> принципиальные схемы> Мостовой усилитель мощности мощностью 35 Вт с tda2030.

Источник: 320volt.com

16 должны быть приняты проектировщиками.

Источник: www.eleccircuit.com

Низкочастотный звук на вашем сабвуфере, а затем попробуйте эту простую схему, чтобы улучшить характеристики вашего низкочастотного динамика.

Источник: www.eevblog.com

Чаще всего в сабвуфере используется выходная мощность около 200 Вт, что соответствует этой принципиальной схеме.

Источник: lh6.googleusercontent.com

Amplifier # tda2030 #circuit привет друг это видео о том, как сделать мостовой усилитель tda 2030 очень мощным, полным звуком и басами.

Источник: www.electroschematics.com

Я сделал схемный мост 120w i. ctda2030 согласно приведенной схеме и печатной плате, но почему он не работает?

Источник: www.solaris.no

Его легко собрать, сделай сам, аудиоусилитель, который обеспечит мощность до 35 Вт на динамике 8 Ом.

Источник: 3.bp.blogspot.com

Усилитель Tda2030, como fazer or ampificador?

Источник: i.ytimg.com

B1 - мостовой выпрямитель минимум 100 вольт / 4 А, пример, который можно использовать - gbu606, схема фильтрации образована конденсаторами c1, c2, c3.

Источник: i.pinimg.com

Привет, ребята, в этом видео я делаю схему стереоусилителя tda2030 с регулятором тембра.

Источник: i.pinimg.com

Это очень простая схема, потому что микросхемы усилителя tda2030 выполняют большую часть работы.

Источник: 3.bp.blogspot.com

Схема стереоусилителя Tda2030 с печатной платой eleccircuit com.

Источник: www.eleccircuit.com

Схема аналогична мостовому усилителю мощностью 15 Вт.

Источник: pic.17qq.com

Главная> принципиальные схемы> Мостовой усилитель мощности мощностью 35 Вт с tda2030.

усилитель силы цепи

аудио с ТДА2030 2,1 - 3 кс 18 ватт

Эта схема представляет собой законченное приложение на 2,1 ампер, два сателлитных динамика для TDA2030 и один для сабвуфера, систему 2.1, широко используемую в коммерческих приложениях в качестве усилителя для компьютеров, что может дать увеличенную аудиосистему со стерео усилитель + усилитель басов (сабвуфер).

Описание схемы усилителя с ТДА 2030

Схема разделена на 3 части: блок питания, усилитель, стереоусилитель и усилитель низких частот (сабвуфер).

Цепь источника питания и предварительный + фильтр нижних частот для вспомогательного источника питания

Получайте новые сообщения по электронной почте:

Подписаться

Следите за нами в социальных сетях

Источник питания симметричный, с использованием трансформатора 110 или 220 с двойной вторичной обмоткой на 12 В и током 3 А. Я рекомендую перед трансформатором использовать предохранитель и выключатель. B1 - мостовой выпрямитель минимум 100 вольт / 4 А, пример, который можно использовать - GBU606, схема фильтрации образована конденсаторами C1, C2, C3 и C4, электролиты могут иметь значения от 4700 мкФ. В качестве источника питания для фильтра верхних частот операционного усилителя используются трехконтактные интегральные схемы 7812 и 7912.

Схема усилителей сателлитных колонок

Левый и правый каналы дают одно и то же, давайте посмотрим, как левый канал: LIN - это аудиовход, который соединен с помощью C20 с регулятором громкости потенциометра, это двойной потенциометр, и два канала устанавливаются одновременно.R19 / C22, помогает улучшить сигнал высоких частот. Конденсатор C21 передает сигнал на CI6 TDA2030, после того, как усиленный аудиовыход подключается к выводу 4 интегрального. Резисторы R7 и R9 отвечают за обратную связь, поэтому, изменяя значение R7, можно увеличивать или уменьшать коэффициент усиления усилителя. R20 и C23 образуют компенсационную сеть для динамиков.

Цепь предусилителя и сабвуфер усилителя

Сигнал поступает из сабвуфера в левый и правый каналы резисторами R15 и R10, развязанными конденсатором C12, подается в операционный усилитель 1 IC4A NE5532, который образует предварительный усилитель для усиления сигнала в 6 раз.Определяется резистором R6 / R8.

Компоненты C9, C10 и R10 образуют фильтр нижних частот, в данном случае рассчитанный на 200 Гц. После выхода из IC4B низкочастотный звук через потенциометр P1, который устанавливает уровень громкости, затем направляется в IC3 - это то, что делает усилитель сабвуфера, принцип работы такой же, как у сателлитных усилителей.

TDA2030 2.1 - Схема усилителя мощности - Нажмите, чтобы увеличить схему

Предлагаемая печатная плата для схемы усилителя 2.1 или 2 +1

Усилитель с Tda2030 2.1 Pcb Усилитель с Tda2030 2.1 Pcb Layout Усилитель с Tda2030 2.1 Pcb Silk

Перечень деталей для сборки усилителя мощности аудио для 2.

1 - TDA 2030
Деталь Значение / Описание
Резисторы 1/4 Вт 5%
R1, R14, R20 10 - коричневый, черный, коричневый, золотой
R2 22k - красный, красный, оранжевый, золотой
R3, R5, R10, R11, R15, R19 10k - коричневый, черный, оранжевый, золотой
R4, R8, R9, R16 470 - желтый, фиолетовый, коричневый, золотой
R6, R12, R17 33k - оранжевый, оранжевый, оранжевый, золотой
R7, R13, R18 4.7k - желтый, фиолетовый, красный, золотой
Л1 10k - Потенциометр - Регулировка громкости Усилитель низких частот *
P2 10k - Двойной потенциометр Общий объем *
Конденсаторы
C1, C2, C7, C10, C14, C15, C17, C21, C23 100nF - 104 - Конденсатор полиэфирный
C3, C4 4700µF / 35v - электролитический конденсатор
C5, C6, C8, C12, C13, C18, C19, C20 10 мкФ / 25 В –Электролитический конденсатор
C9 220н - 220н, 0. 22, 224 - Конденсатор полиэфирный
C11 47µF / 25v - электролитический конденсатор
C16, C22 2n2 - 222, 2n2, 2200 - Конденсатор полиэфирный или керамический
Полупроводники
IC3, IC5, IC6 TDA2030A - IC усилитель мощности звука
IC4 NE5532N - Двойной операционный усилитель
IC1 7912 -Интегрированный стабилизатор отрицательного напряжения - 12 В
IC2 7812 - Встроенный стабилизатор положительного напряжения +12 В
B1 Мостовой выпрямитель 100 В 4 A Ex: GBU606
Разъемы и функции
L-IN Разъем 2 терминала аудиовход левый канал
L-OUT Разъем 2 терминала аудиовыхода левого канала
R-IN Разъем 2 терминала аудиовхода левого канала
R-OUT Разъем 2 терминала аудиовыхода правого канала
ПОД Разъем 2 терминала аудиовыхода Сабвуфер
AC Разъем трехконтактный для трансформатора
Несколько
J1, J4, J5, J6, J7 J12MM - Наконечник для проволоки
J2 J5MM - Бит проволоки
J3 J7MM - Бит проволоки
Трансформатор 12 +12 / 3 ампер, провода, коробка для печатной платы усилителя, радиатор для ИМС ТДА и т. Д..

Внешний вид некоторых компонентов, используемых в этой сборке TDA2030, NE5532, 7812, 7912

Скачать файлы печатной платы в формате PDF: техническое описание TDA2030, техническое описание NE5532, схема усилителя 2.1, плата PCI, сторона компонентов, шелкография. Только помните, что у кого бы ни были библиотеки (библиотеки) для TDA2030 и NE5532 для Eagle, эти компоненты линейны в библиотеке.

Скачать PDF Зеркало

Купить diy kit TDa2030 2.1 на Aliexpress

Теги Усилитель, усилитель tda, Аудио, Схемы, усилитель мощности, схема усилителя мощности, tda, tda 2030 200w усилитель, tda 2030 20w сабвуфер, tda2030 14w, усилитель tda2030, схема усилителя tda2030, tda2030 datasheet, tda2030 pdf, tda2030a, tda2030a amp, микросхема tda2030a, tda2030al, tda2030av

Предыдущая

Скачать PICmicro для Android - База данных всех микрочипов PIC

Цепь усилителя антенны широкополосного цифрового ТВ УВЧ

- 2sc3358

Далее

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
