Схема светодиодной лампы на 12 вольт

28.10.2019

Как подключить светодиод к 12 вольтам

Светодиоды уже давно используются в различных сферах жизни и деятельности людей. Благодаря своим качествам и техническим характеристикам, они приобрели широкую популярность. На основе этих источников света создаются оригинальные светотехнические конструкции. Поэтому у многих потребителей до воль но часто возникает вопрос, как подключить светодиод к 12 воль там. Данная тема очень актуальна, поскольку такое подключение имеет принципиальные отличия от других типов ламп. Следует учитывать, что для работы светодиодов используется только постоянный ток. Большое значение имеет соблюдение полярности при подключении, в противном случае, светодиоды просто не будут работать.

Особенности подключения светодиодов

В большинстве случаев для подключаемых светодиодов требуется ограничение тока с помощью резисторов. Но, иногда вполне возможно обойтись и без них. Например, фонарики, брелоки и другие сувениры со светодиодными лампочками питаются от батареек, подключенных напрямую. В этих случаях ограничение тока происходит за счет внутреннего сопротивления батареи. Ее мощность настолько мала, что ее попросту не хватит, чтобы сжечь осветительные элементы.

Однако при некорректном подключении эти источники света очень быстро перегорают. Наблюдается стремительное падение яркости свечения, когда на них начинает действовать нормальный ток. Светодиод продолжает светиться, но в полном объеме выполнять свои функции он уже не может. Такие ситуации возникают, когда отсутствует ограничивающий резистор. При подаче питания светильник выходит из строя буквально за несколько минут.

Одним из вариантов некорректного подключения в сеть на 12 воль т является увеличение количества светодиодов в схемах более мощных и сложных устройств. В этом случае они соединяются последовательно, в расчете на сопротивление батарейки. Однако при перегорании одной или нескольких лампочек, все устройство выходит из строя.

Существует несколько способов, как подключить светодиоды на 12 воль т схема которых позволяет избежать поломок. Можно подключить один резистор, хотя это и не гарантирует стабильную работу устройства. Это связано с существенными различиями полупроводниковых приборов, несмотря на то, что они могут быть из одной партии. Они обладают собственными техническими характеристиками, отличаются по току и напряжению. При превышении током номинального значения один из светодиодов может перегореть, после этого остальные лампочки также очень быстро выйдут из строя.

В другом случае предлагается соединить каждый светодиод с отдельным резистором. Получается своеобразный стабилитрон, обеспечивающий корректную работу, поскольку токи приобретают независимость. Однако данная схема получается слишком громоздкой и чрезмерно загруженной дополнительными элементами. В большинстве случаев ничего не остается, как подключить светодиоды к 12 воль там последовательно. При таком подключении схема становится максимально компактной и очень эффективной. Для ее стабильной работы следует заранее позаботиться об увеличении питающего напряжения.

Определение полярности светодиода

Чтобы решить вопрос, как подключить светодиоды в цепь 12 воль т, необходимо определить полярность каждого из них. Для определения полярности светодиодов существует несколько способов. Стандартная лампочка имеет одну длинную ножку, которая считается анодом, то есть, плюсом. Короткая ножка является катодом – отрицательным контактом со знаком минус. Пластиковое основание или головка имеет срез, указывающий на место расположения катода – минуса.

В другом способе необходимо внимательно посмотреть внутрь стеклянной колбочки светодиода. Можно легко разглядеть тонкий контакт, который является плюсом, и контакт в форме флажка, который, соответственно, будет минусом. При наличии мультиметра можно легко определить полярность. Нужно выполнить установку центрального переключателя в режим прозвонки, а щупами прикоснуться к контактам. Если красный щуп соприкоснулся с плюсом, светодиод должен загореться. Значит черный щуп будет прижат к минусу.

Тем не менее, при кратковременном неправильном подключении лампочек с нарушением полярности, с ними не произойдет ничего плохого. Каждый светодиод способен работать только в одну сторону и выход из строя может случиться только в случае повышения напряжения. Значение номинального напряжения для отдельно взятого светодиода составляет от 2,2 до 3 воль т, в зависимости от цвета. При подключении светодиодных лент и модулей, работающих от 12 воль т и выше, в схему обязательно добавляются резисторы.

Расчет подключения светодиодов в схемах на 12 и 220 воль т

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 воль т в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

• Uпит = 12В – напряжение в автомобильном аккумуляторе;
• Uпад = 2,2В – питающее напряжение светодиода;
• I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 воль там. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном.

/ Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 воль т. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

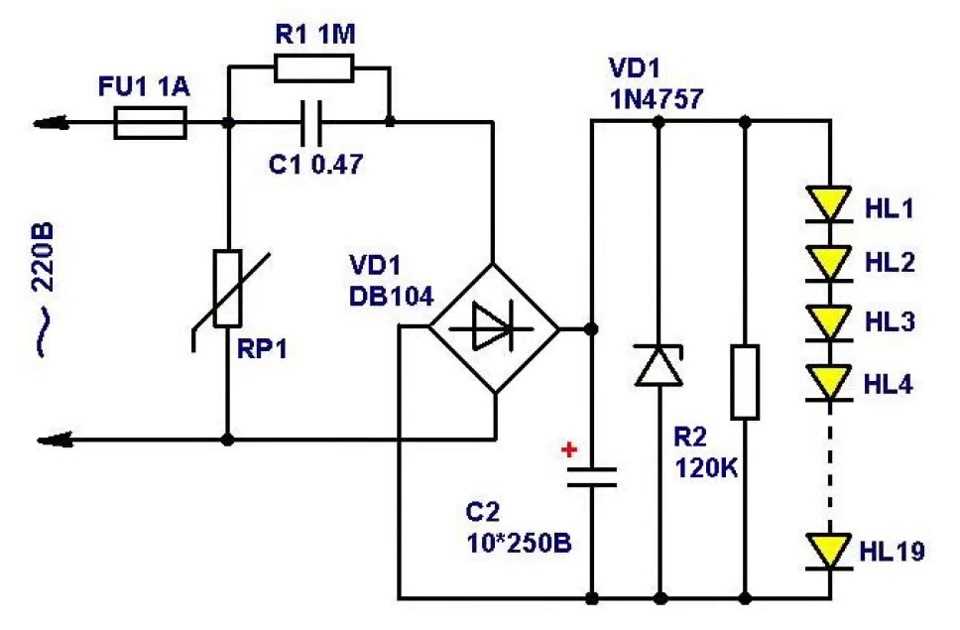

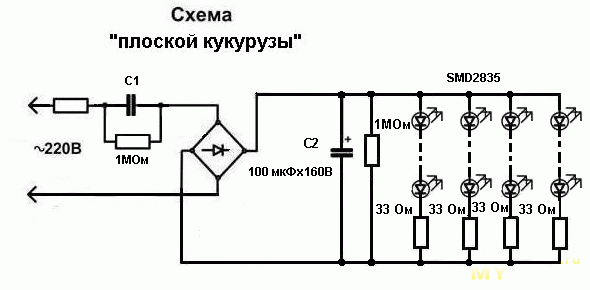

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит. -Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В.

Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе.

Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Ошибки при подключении

Как подключить светодиод к 12В постоянного тока

Среди большинства осветительных элементов особую популярность завоевали светодиоды 12 Вольт (LED). Маленькие лампочки потребляют минимум электроэнергии. При этом дают широкий спектр цветов освещения и служат до 40 000 часов.

Особенности подключения LED лампочек

Сфера применения светодиодов достаточно широка — от производства ТВ техники до подсветок в жилых, коммерческих помещениях. Однако способы подключения маленьких ламп известны не каждому мастеру. Все выделяют три метода монтажа LED:

• последовательный;
• параллельный;
• комбинированный.

Принципы подключения

Для установки LED ламп существует несколько важных принципов, которых следует придерживаться:

• Важно соблюдать полярность при подсоединении светодиода. Иначе он быстрее выйдет из строя или не будет светиться вообще.
• Расположение анода и катода указано на цоколе лампочки в виде насечек, зеленых точек.
• Запрещено в одну линию и на один резистор последовательно монтировать лампы разного цвета. Это влияет на их производительность и в принципе свечение.
• Информацию о полярностях можно найти в технической документации к LED.

На каждые 12 В можно подключать не более 6 светодиодов.

Виды источников питания

Каждый светодиод 12В должен подключаться только к источнику питания с таким же напряжением. Причем ИП обязан иметь стабилизированный выходной ток. Проще всего и желательно подсоединять LED к таким источникам питания на 12 В:

• Бестрансформаторные БП (блоки питания). Имеют токозадающий резистор на выходе и гасящий конденсатор. Но в подобных БП отсутствует стабилизирующая защита. Это сильно влияет на продолжительность работы лампочек при скачках напряжения.
• Автомобильный аккумулятор. Если подсоединять LED к аккумулятору, нужно подобрать резистор по мощности и сопротивлению.
• Нестабилизированные БП. Их главные компоненты — конденсатор, выпрямитель и понижающий трансформатор. Подобные блоки питания актуальны для объектов со стабильным напряжением.
• Импульсные источники питания. В качестве примера можно взять блок питания компьютера. Если пользователю не будет мешать шум кулеров, можно использовать и его

Стоимость нового ИП на 12 Вольт зависит от варианта исполнения (наличие корпуса или его отсутствие) и от мощности, исчисляемой в Ваттах.

Как определить полярность светодиода

Все светодиоды на 12 вольт (белые, красные, синие и других цветов) имеют анод и катод (полярности).

Их нужно учитывать при подключении LED. Определить полярности можно одним из способов:

• По конструкции. Одна из ножек на цоколе лампочки всегда длиннее на несколько мм. Это и есть анод. Он маркируется значком «+» или зеленой точкой.
• По чаше внутри колбы. Если внимательно присмотреться, на ней можно увидеть два кристалла. Больший обозначает катод. Меньший — анод.
• С использованием мультиметра. Для этого устройство нужно выставить в режим «Прозвонка». Затем щупы аппарата подводят к катоду и аноду. К первому — черный, ко второму — красный. При правильном их расположении лампочка должна светиться. Если этого не произошло, значит, мастер неправильно определил «+» и «-». Нужно изменить положение щупов. Если и это не помогло, светодиод просто неисправен.

Иногда мастера определяют полярность LED при помощи батарейки. Но это кропотливо. Лучше воспользоваться вышеприведенными методами.

Способы подключения светодиодов к ИП на 12 вольт

Чтобы подключить светодиод к 12 вольтам, если его напряжение всего 3В, придется компенсировать излишки в размере 9 Вольт через резистор или стабилитрон (что неэффективно), либо подключать лед лампы последовательно по три штуки сразу.

Красные и желтые LED можно подсоединять сразу по пять штук, поскольку падение из напряжения ниже 2,2 Вольт.

Перед тем как рассчитать резистор, нужно выяснить рабочее напряжение каждой лампочки. Его измеряют самостоятельно или выясняют информацию из технической документации.

Светодиоды на 12 В подключают только через стабилизатор. Если речь идет о подсоединении ленты ламп в ИП, важно знать, что у них есть ограничительный резистор, рассчитанный на каждую групп из нескольких LED.

Последовательное подключение

Если мастер выполняет подключение светодиода 12 Вольт по последовательной схеме, лампы собирают в цепочку. При этом катод каждого предыдущего элемента припаивают к аноду каждого следующего.

При такой схеме сборки через все лампочки проходит ток величиной 20 мА. Уровень напряжения здесь же складывается из сумм падения Вольт на каждой из них. Таким образом, в одну цепь запрещено подключать произвольное количество лампочек.

Если нужно последовательно подключить большое количество светодиодных ламп, нужно брать источник питания с большими показателями по напряжению и мощности.

К недостаткам последовательного подключения относят:

• Выход из строя всей световой цепочки при поломке одного элемента.
• Необходимость закупки более мощного ИП при монтаже большого количества ламп.

В качестве примера последовательного подключения можно рассмотреть стандартную ёлочную гирлянду. При поломке одного элемента она перестает работать вся. Поэтому нужно найти отошедший контакт и снова спаять его.

Алгоритм действий

Чтобы подключить светодиод к 12В постоянного тока, нужно усвоить основной алгоритм действий:

• Определяют тип блока питания, выясняют его напряжение на выходе и вообще работоспособность.
• Выявляют номинальный ток LED, потребляемую мощность и напряжение.
• Определяют возможность подключения светодиодов к БП по имеющимся параметрам.
• Соединяют и спаивают лампочки с соблюдением полярности. Резистор ставят на любой части цепочки.

Контакты после завершения работ тщательно изолируют.

Сколько светодиодов можно подключить к 12 Вольт

Чтобы выяснить, сколько светодиодов можно подключить к 12 В, необходимо поделить Uпит на Uпад. Либо разрешено исходить из среднего значения 2 Вольта на каждую лампочку. Таким образом на каждые 12 В разрешено монтировать не больше 6 LED. Если учесть, что какая-то часть напряжения (примерно 2 В) обязательно должна уходить к гасящему резистору, количество диодов уменьшится на один.

Напряжение светодиода не всегда равно 2 В. К тому же при подключении и соединении ЛЕД стоит учитывать оттенок свечения лампочки и его яркость. Для определения точного количества ламп на один БП двенадцать Вольт можно воспользоваться специальной программой.

Распространенные ошибки

Часто мастера допускают ошибки при монтаже LED. Самые актуальные из них:

• Подключение лампочек напрямую без резистора. В этом случае диоды просто перегорают.
• Выполнение параллельного подключения при помощи одного резистора. Такая ошибка грозит постепенным выходом из строя всех лампочек. Ведь рабочий ток у каждой свой.
• Неправильно подобранный резистор. В этом случае через лампочки проходит слишком большой ток, что опять же приводит к их сгоранию. Если же сопротивление будет большим, элементы будут светиться недостаточно ярко.
• Выполнение последовательного подключения с разными токами потребления. Здесь возможны два варианта — лампы будут светиться с разной интенсивностью яркости, или перегорят те, которые рассчитаны на меньший ток.
• Подсоединение лед ламп к сети с переменным током 220 без использования диода либо иных защитных компонентов. На лампочку поступает напряжение 315 В, что моментально приводит к её сгоранию.

Подключение светодиодов к 12 В, схемы и пояснение

В настоящей статье рассмотрим наиболее простые и самые сложные способы и схемы, которые используются, чтобы произвести подключение светодиодов к 12В. Даные схемы идеально подойдут как для подключения через БП, так и к аккумуляторным батареям автомобилей

После статьи о подключении светодиодов к 220 В множество вопросов у посетителей отпало. Но возник другой вопрос – в частности: подключение светодиодов к 12 В. В большей своей части этим интересуются автолюбители.

Я хочу сделать схему. которая позволит питать от 1-3 светодиодов в параллель от 12 В. Воспользовавшись одним из онлайн калькуляторов высчитал, что мне нужны 2 резистора – 100 и 33 Ом. После сборки схемы 100 Ом резистор перегревается и происходит сбой. Что нужно сделать, чтобы резистор не перегревался? Оба резистора 1/2 Вт. Светодиоды 3,6 В. Андрей П.

Из множества вопросов выбрал один, наиболее интересный. И попробую более популярно объяснить процесс подключения светодиодов к 12 В.

Подключение светодиодов к 12 В по простой схеме

Вопрос не содержал никаких толковых объяснений, поэтому пришлось не много додумать его. По моему мнению схема подключения светодиодов к 12 В выглядит следующим образом: два резистора используются для деления напряжения, причем светодиоды подключаются параллельно к точке соединения двух резисторов.

Данная схема не подходит для наших целей, деления в пропорции 1 к 4 не будет.

Нам необходимо либо использовать три светодиода, соединенных последовательно с одним резистором, или если Вы все-таки желаете параллельное соединение, то резистор необходимо устанавливать у каждого LED.

В моем случае я бы взял сопротивление по 20 мА. Это самое оптимальное решение. А вообще, резисторы подбирать нужно от конкретного типа светодиодов.

Подключение светодиодов к автомобильному аккумулятору от 9-12-16В

Рассмотренная выше схема подключения очень простая и подразумевает, что у Вас есть постоянный ток на 12 В.

Ранее я уже оговорился, что большинство вопросов задают автолюбители, а это само – собой подразумевает подключение любых светодиодов к аккумулятору авто. Большинство аккумуляторов работают на номинальных 12 В, но разброс напряжения на батарее начинается от 9 В и заканчивается на 16 В во время эксплуатации.

Возьмем простой пример – падение напряжения на светодиоде порядка 3,5 В при токе 100 мА. следовательно мы имеем мощность в 0,35 Вт (Мощность = ток х Напряжение).

Для светодиода это не сыграет большой роли, т.к. у нас еще есть 12, 5 В, которые мы можем еще куда-нибудь применить, используя, естественно резистор: (16В – 3.5 в) * 100 ма = 1.25 Вт.

Номинальное напряжение батареи 12 В

Номинальная Calcluations (т. е. Vbattery = 12В):

Рled = 3,5 в * 100 ма = 0.35Вт (так же как и раньше)

Presistor = 8,5 в * 100ма = 0.85 Вт

Чтобы избежать излишнего падения напряжения на резистор можно использовать схему ( показанную в первой части статьи). Однако, стоит помнить, что если аккумулятор разряжен и близок к 12 В, то вероятность велика, что Ваши светодиоды, подключенные к 12 В, просто не будут гореть.

3,5 в + 3,5 в + 3,5 В + Ток*Rresistor = довольно близко к 12В.

Подключение светодиодов к 12 В используя два резистора

Можно подключить светодиоды к 12 В используя не один а два резистора. Схема не много сложнее, но более безопасна и “более рабочая”.

В каждой строке подключается биполярный транзистор. В первой строке мы видим, что база замыкается на коллектор и эмиттер и на землю. Все базы связываются между собой. В результате чего ток через каждую строку будет идти одинаковый. Гарантировать на все сто процентов работу не возможно, так как большую роль может сыграть температурный режим.

Еще раз повторюсь. что данная схема “более безопасна”, т.к. в этом случае можно не использовать большие 2 Вт резисторы, которые достаточно сильно греются. Помимо этого. экспериментальным путем, можно регулировать яркость светодиодов, подбирая транзисторы.

Видео подключения светодиода к 12 вольт

Понимаю, что большинству будет не понятно все то. что здесь написано. поэтому для тех, кто хочет просто увидеть и повторить – смотрите видео, в котором популярно показано как подключать светодиоды к постоянному току 12 Вольт.

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

виды, конструктивные особенности и предназначение

Технологии постоянно совершенствуются и развиваются, появляются более эффективные решения. Также и с оборудованием, упрощающим жизнь: оно корректируется и дополняется новыми функциями. Современные осветительные приборы существенно отличаются от тех, которые были несколько лет назад. На замену стандартным лампам накаливания пришли куда более экономичные, практичные и эргономичные светодиодные лампы 12 Вольт.

У изделий есть множество мелких недостатков, но постоянные разработки и исследования в конечном счете приведут к тому, что они вытеснят с рынка менее эффективные аналоги.

Содержание

• Конструкция
• Разновидности
• Основные параметры выбора
• Блок питания для ламп 12 В
• Сфера применения приборов на 12 В
• Преимущества и недостатки 12-вольтового освещения
• Рекомендации по приобретению
• Каких производителей предпочесть
• Заключение

Конструкция

Конструкция ламп, питаемых постоянным напряжением 12 В, существенно отличается от традиционных ламп накаливания или люминесцентных приборов.

Перечислим основные конструктивные элементы:

1. Стеклянная колба. Обычно производится из прозрачного стекла (реже — матового) в форме шара или диска. Купольная форма позволяет существенно увеличить угол рассеивания, который достигает 270 град. Плоские лампочки используются в точечных источниках света для дополнительного освещения. Некоторые приборы применяют для подсветки предметов интерьера, другие — для зонирования просторных помещений. У точечных светильников угол рассеивания минимальный — от 30 до 60 град.
2. Светодиоды — источники света. Соединяются последовательно друг с другом, что позволяет повысить световую отдачу прибора.
3. Радиатор — алюминиевая пластина, отводящая тепло, которое образуется в процессе излучения led-диодов.
4. Корпус производится из прочного пластика — она является отличным диэлектриком и выполняет защитные функции. Предотвращает поражение током во время установки и демонтажа устройства.
5. Драйвер — стабилизирует напряжение, преобразуя переменный ток в постоянный ток на 12 В.
6. Цоколь. Ввиду высокой популярности изделий выпускаются диодные лампы с самыми разными цоколями. Вы легко сможете найти стандартные изделия под патроны E27, E14, G4. G13, GU10 и т. д.

Яркость такой лампочки зависит от количества светодиодов и мощности их каждого по отдельности. Освещенность изделий рассчитывается по соотношению 1 лм на каждые 100 Вт.

Разновидности

По источнику питания лампочки делятся на две основные категории — низковольтные, предназначенные для эксплуатации от сети 12 В, и обычные, подключаемые к сети 220 В. Существуют и другие разновидности – на 24, 36 или 48 В, которые относятся к категории низковольтных светодиодных ламп. Низковольтные от обычных отличаются использованием драйвера (он же блок питания), стабилизирующего напряжение. Он может быть по умолчанию вмонтирован в конструкцию изделия или устанавливаться отдельно, как самостоятельный элемент.

Мощность таких источников обычно невелика и находится в диапазоне 0,4–8,0 Вт. Причем дробные величины мощности используются чаще целых.

Еще один критерий для классификации 12-вольтовых светодиодных приборов — форма стеклянной колбы. Выделяют следующие разновидности:

• открытого типа;
• устройства с колбами различных геометрических форм;
• круглые плоские изделия, похожие на диск.

Самыми распространенными считаются лампы SMD-типа. Яркость светового потока выбирается в зависимости от размеров данного изделия — чем больше светодиодов, тем более интенсивным будет освещение.

Основные параметры выбора

Технико-эксплуатационных характеристик у ламп накаливания много. Перечислим основные из них:

1. Цветовая температура. Ее значение находится в диапазоне 2700–6500 К. В зависимости от конкретной величины при свечении лампы может быть больше холодного (белого) или теплого (желтого) света.
2. Световой поток. Данный параметр у светодиодных изделий обычно высок и достигает 600 Лм.
3. Долговечность — средняя продолжительность эксплуатации осветительных приборов составляет 50 000 часов.
4. Мощность — от 0,4 до 8 Вт.
5. Наличие драйвера. На самом деле устройства, функционирующие исключительно от сети на 12 или 220 В, встречаются редко. Чаще всего производители выпускают светодиодные лампы с широким диапазоном напряжения — к примеру, 150–250 В. Это значит, что таким устройствам не страшны какие-либо серьезные перепады напряжения.
6. Габаритные размеры. Зачастую данное оборудование используется для замены галогенных ламп, поэтому производители стремятся максимально упростить процесс монтажа изделия и предоставить больше свободы за счет уменьшения габаритов.
7. Количество светодиодов.

На упаковке изделия обычно указывается оттенок света при эксплуатации ламп, что существенно облегчает выбор.

Блок питания для ламп 12 В

Драйверы или блоки питания выбираются в зависимости от предназначения светильника. Они классифицируются на следующие типы:

1. Герметичные. Лучшее решение для эксплуатации в ванной комнате, бане или на улице. Отличный вариант для любых помещений с высоким уровнем влажности и вероятностью попадания брызг.
2. Негерметичные — монтируются в комнатах с нормальным уровнем влажности.
3. Драйвер с активной системой охлаждения дополнен специальным вентилятором, позволяющим увеличить мощность изделия и уменьшить его габариты.
4. С пассивной системой охлаждения — вместо вентилятора используют радиатор. Характеризуются бесшумной работой, но мощность ограничена размерами прибора.

Кроме того, блоки питания делятся по значению технических параметров:

1. Мощность. Для выбора правильного драйвера необходимо суммировать мощность каждого источника света, а затем увеличить полученное значение на 10–15 %. Этот запас нужен для предотвращения выхода из строя в моменты перегрузок.
2. Выходной ток — выбирается в зависимости от числа подключаемых лампочек. Более сложная для вычисления характеристика, которая должна совпадать с требуемой величиной тока для конкретных источников. На величину влияет площадь поперечного сечения элементов, коммутирующих блок питания и лампу.
3. Выходное напряжение — в конкретном случае величина равняется 12 В.

Сфера применения приборов на 12 В

LED-лампы на 12, 24, 36 и 48 В со стандартными цоколями E14, E27, G4, GU10 могут использоваться для дома, при организации систем освещения транспортных средств, торговых залов, витрин или офисных помещений. Практически во всех случаях обычные лампы накаливания или галогенки можно заменить светодиодными аналогами.

Чаще всего низковольтные источники света устанавливают в помещениях с повышенной влажностью, включая ванные комнаты, кухню, сауну, подвал. Они же эксплуатируются и для уличного освещения. Светодиодная лампа с цоколем G4 монтируется в точечный светильник. Выбор в ее пользу следует делать при обустройстве подвесных потолков, поскольку светодиоды, несмотря на необходимость применения охлаждающих радиаторов, нагреваются существенно меньше обычных и галогенных устройств.

Преимущества и недостатки 12-вольтового освещения

Самое главное преимущество светодиодных лампочек на 12, 24 или 36 В связано с их высокой экономичностью. В процессе монтажа нет необходимости тратить деньги на размещение вспомогательных элементов, прокладывать защитные кабель-каналы. Низкое напряжение делает устройства намного более безопасными, чем осветительные приборы, питаемые от сети 220 В. Это позволяет эксплуатировать лампы в комнатах разного предназначения с высоким уровнем влажности (подвалы, бассейны, ванные).

Экономичность достигается и при эксплуатации оборудования. Для получения светового потока, который обеспечивается лампой накаливания на 60 Вт, достаточно светодиодного источника света мощностью на 6–7 Вт.

Низковольтные led-лампы подходят для установки на объектах с повышенными нормами ПУЭ, связанными с высокой степенью опасности. Наиболее ярким примером такого объекта является котельная.

Производители выпускают изделия со стандартными цоколями, что упрощает замену галогенок и ламп накаливания на светодиодные, оснащенные идентичным держателем. При этом нужно учитывать дополнительные параметры, включая световой поток и габаритные размеры.

Теперь перейдем к недостаткам. В бытовых условиях светодиодные лампочки 12 В подключаются через понижающий трансформатор, устанавливаемый перед светильником и уменьшающий напряжение до нужных значений. Понижающие трансформаторы могут характеризоваться внушительными габаритами, поэтому при размещении в люстрах или потолочных конструкциях должно быть предусмотрено свободное место. Реализовать такую схему получается не всегда.

Из-за низкого вольтажа такие источники света характеризуются повышенной величиной тока. По этой причине нужно выбирать проводники правильной длины. Чем больше протяженность кабеля, тем выше сопротивление. Повышение последней величины негативно сказывается на качестве освещения.

Рекомендации по приобретению

Для начала определитесь, для чего покупается лампочка на 12 В. При выборе обратите внимание на мощность изделия, наличие качественного драйвера, величины светового потока и цветовой температуры. Не забывайте о габаритных размерах, влияющих на качество и правильность монтажа.

Если лампа покупается для автотранспорта, то учтите силовые и цветовые ограничения для используемых фар, что связано с их предназначением (лампы ближнего/дальнего света, «противотуманки» и т. п.).

В магазине можно найти светодиодные лампы, подключаемые к сети 220 В и оснащенные блоком питания, замаскировать который не составит труда. Однако эти изделия более громоздкие по сравнению со светодиодными устройствами на 12 В, но для них требуется подключение понижающего трансформатора.

Каких производителей предпочесть

Самыми популярными производителями светодиодных лампочек 12 В являются фирмы Osram и Philips. Это наиболее технологически развитые компании, обеспечивающие высокую функциональность и отличные технико-эксплуатационные характеристики изделий. Но стоимость таких устройств намного выше остальных.

Альтернативой дорогостоящим продуктам от Osram и Philips являются лампы Era, Gauss, Camelion и Feron. Качество изделий далеко не всегда соответствует уровню продукции от двух первых брендовых производителей. Многие изготовители обращаются к компании Philips, приобретая у нее комплектующие детали для собственных разработок.

Заключение

Светодиодные лампы 12 В и светильники заняли свою собственную нишу в сегменте электротехники. Специфические параметры и условия эксплуатации выбивают данные устройства из общего ряда осветительных приборов. Низкие мощность, напряжение и габаритные размеры присущи только им.

На первый взгляд, предназначение таких изделий кроется в декоративном оформлении помещений, но на деле это намного более функциональные источники света. Малые требования к энергообеспечению и многочисленные конфигурационные возможности расширяют сферу использования устройств. Каждый производитель выдвигает вполне логичные предостережения, но в случае с применением ламп в домашних условиях дизайнерские вариации ограничиваются разве что фантазией владельца квартиры или частного дома.

Основные принципы работы со светодиодной схемой

Мои дети очень интересуются светодиодами. Они хотят сделать схему светодиодной мигалки и многое другое. Ты тоже? Сегодня мы видим светодиоды практически во всех электронных схемах. Почему? Давайте изучим принципы работы светодиодов и способы их использования.

Почему мы используем светодиоды?

Старая лампочка тратит много энергии, превращая ее в тепло. Но светодиоды намного умнее. Они превращают почти всю свою силу в свет в течение длительного времени, если правильно их использовать!

Что такое светодиод?

Светодиод представляет собой светоизлучающий диод. Это электронный компонент, более сложный, чем лампа или лампа накаливания. Светодиоды имеют много цветов для использования. Важно то, что они используют очень маленький ток, 10 мА.

В обычных магазинах электроники есть много типов светодиодов. Но теперь мне нравится использовать стандартный светодиод диаметром 3 мм и 5 мм в моих проектах электронных схем. Потому что они такие дешевые.

Распиновка светодиода

Как проверить светодиод

Напряжение светодиода

Как уничтожить светодиод

Как сделать светодиод безопасным

Почему светодиод не светится?

Как использовать белый светодиод

Пример реального использования светодиода

Простая светодиодная лампа на 12 В своими руками

Похожие сообщения

Распиновка светодиода

. У него полярность как у диода. Итак, мы должны подключить его правильно или смещением вперед. Он не загорится, если подключение неправильное или с обратным смещением.

Когда мы нашли крупный план светодиода. Во-первых, более длинный вывод является положительным (+) или анодным (A). Другой вывод короче, отрицательный (-) или катод (K).

Но иногда это один и тот же лид. Нам нужно посмотреть на плоскую сторону светодиода. Он всегда указывает на катод (K) или отрицательный (-). Итак, другой положительный (+) или анодный (A).

Затем посмотрите на символ светодиода по сравнению с обычным диодом.

Зачем использовать символы? Если вы рисуете схему, если фактическая форма отнимает так много времени, следует использовать символы.

Похоже на диод. Большая треугольная стрелка укажет направление протекающего тока. Меньшие стрелки на диаграмме показывают излучаемый свет.

Общий, на диаграмме не показывает «+» или «-». Он показывает только букву «К», обозначающую катод, и букву «А» для анода.

И, мы часто используем светодиод с токоограничивающим резистором.

Примечание: Думаю, нам не нужно разбираться в устройстве светодиода. На нашем уровне достаточно просто использовать.

Как проверить светодиод

Начнем с того, какое напряжение потребляет светодиод?

Детали, которые вам понадобятся

• Красный светодиод диаметром 3 мм
• Блок питания
• Вольтметр в мультиметре

Мой сын получил красный светодиод диаметром 3 мм на макетной плате. Потому что для этого не нужен электрический паяльник. Идеально подходит для него.

Затем он пытается использовать регулируемый источник питания постоянного тока, от 1,25 В до 25 В, 1 А. Для питания светодиода. Осторожность! Для начала только 1,25В.

• Теперь светодиод гаснет.
• Затем отрегулируйте напряжение до 1,5 В. Но светодиод все еще гаснет (нет света).
• Светодиод загорается при напряжении 1,7В.
• Когда он прибавляет напряжение до 2.2В слишком сильно греется.
• При напряжении 1,8 В светодиоды обеспечивают наилучшее освещение и нормальную температуру

Узнайте: взаимосвязь между током и напряжением ), и 20 мА для 5 мм. Но каждый из его цветов требует разного напряжения.

• Красный светодиод: 1,7 В
• Зеленый светодиод: 2,3 В
• Желтый светодиод: 2,3 В
• Оранжевый светодиод: 2,1 В
• Синий светодиод: 3,3 В

9 0 Падение напряжения символа. Потому что это постоянное напряжение.

Как разбить светодиод

Когда моей дочери было 10 лет, я начал учить ее электронике. У нее очень много вопросов. Она спросила:

• Какое максимальное напряжение может выдержать светодиод?
• Не слишком ли много для светодиода 5 вольт?
• Что произойдет, если к светодиоду напрямую подключить высокое напряжение?

Давайте найдем ответы на многие из этих вопросов путем экспериментов.

Экспериментируем, как описано выше. Но добавьте амперметр для измерения тока светодиода. смотрите ниже простые иллюстрированные схемы.

Измерение напряжения и тока светодиода

Она экспериментировала с красным светодиодом диаметром 3 мм. В качестве теста он начал загораться при подаче напряжения около 1,7В при токе 3мА. Затем продолжаем повышать напряжение. Конечно, ток растет. См. таблицу ниже.

Input Voltage	LED Voltage	LED Current
1. 8V	1.8V	3mA
3V	3V	85mA
5V	5V	151mA
6V	6V	0A (LED broken)
9V	9V	0A (LED broken)
12V	12V	0A (светодиод неисправен)

Как видите, величина тока в цепи зависит от подаваемого напряжения. Если напряжение слишком высокое, ток также сильно увеличивается. Когда мы касаемся светодиода, температура перегревается до тех пор, пока мы не сможем коснуться.

Наконец-то светодиод сгорел, входное напряжение 6В. Нет света, через него больше не течет ток.

В заключение, светодиод может быть поврежден, потому что через него протекает слишком большой ток. Электричество вызвало тепло, которое расплавило светодиод.

Обеспечение безопасности светодиода

Производитель заявляет, что наилучший ток составляет около 10 мА, что позволяет светодиоду излучать достаточное количество света. Его внутренняя структура низкотемпературная. Максимум 3 вольта и безопасный ток 20 мА.

Самый простой способ — использовать последовательный резистор для ограничения тока до безопасного значения.

На блок-схеме ниже. Я покажу вам, как использовать светодиод с батареей 3 В через резистор ограничения тока четырех цветов: красный, зеленый, желтый и оранжевый. Они используют разное сопротивление.

В ходе эксперимента, описанного выше, моя дочь проверила последовательно включенный резистор номиналом 1,2 кОм для ограничения тока. Она измеряет напряжение на резисторе. Она знает, что источник питания 6 В больше не может повредить светодиод, потому что резистор делит напряжение на 4,2 В.

Читать полностью: Вот как найти токоограничивающий резистор.

Но есть и обратная сторона: в оригинальном резисторе при увеличении входного напряжения будет увеличиваться и ток. По линейному соотношению, например, если мы увеличим напряжение до 12В, ток возрастет до 9мА.

Эту проблему решает схема постоянного тока.

Почему светодиод не светится?

При подключении светодиода в цепь. Но это не работает. Почему не светится?
Например, две цепи ниже.

• Во-первых, красный светодиод подключен с обратным смещением или неправильно.
• Во-вторых, для белого светодиода требуется питание 3,6 В. Но теперь у него только 3 аккумулятора.

Как использовать белый светодиод

Добавляем в цепь еще одну батарейку 1,5В. Теперь у нас есть батарея на 4,5 В. Таким образом, мы можем использовать их для белых и синих светодиодов.


Как использовать сине-белый светодиод с батареей 4,5 В или 5 В.

Это просто базовый способ использования светодиода. Когда делаешь реальные проекты. Это могут быть хорошие идеи для вас.

Пример реального использования светодиода

Когда мы делаем, мы, вероятно, лучше разбираемся в электронике.

Простая светодиодная лампа на 12 В своими руками

Светодиодная лампа пользуется большей популярностью, чем обычная лампочка. Т.к. он имеет высокий КПД, низкое энергопотребление, а значит и термостойкость.

Куплю светодиодную лампочку 12В Для использования в автомобилях И общего пользования
Затем я попытался измерить ток, протекающий через него, всего около 20 мА.

Но иногда нам нужно изменить что-то поблизости. Чтобы использовать возобновляемые, экономичные, не нужно покупать дополнительные, лучше удалить использованный старый.

Я пытаюсь использовать другую суперяркую светодиодную схему.

Как обычно, потребуется напряжение около 1,8–4 В и ток около 10 мА. Когда мы хотим сохранить низкое энергопотребление. Мы также использовали серию или мы последовательно приводим 3 светодиода. Если напряжение на каждом из них составляет примерно 3 В, через них протекает ток примерно 10 мА.

Диод используется для защиты от обратного напряжения на светодиодах, но он снижает напряжение с 12 В до 11,3 В. Как принцип этого.

Используйте R-резистор для ограничения тока на 3 светодиода. Вы можете использовать приведенную ниже формулу.
R = (11,3В-LEDVolts)/ ток светодиода
– напряжение светодиода = 3Vx3 = 9V
– ток светодиода = 10mA
= (11,3V – 9V)/ 10mA = 300 Ом
Но я использую 330 Ом 0,25 Вт

Тогда измеряемый ток составляет всего 9 мА. Если мы используем аккумулятор на 12 В, емкостью 500 мАч их хватит на 50 часов. Это хорошо для экономии.

Объяснение серий и параллельных цепей

Надеемся, что те, кто ищет практическую информацию об электрических цепях и подключении светодиодных компонентов, первыми нашли это руководство. Однако вполне вероятно, что вы уже читали страницу Википедии о последовательных и параллельных схемах здесь, возможно, несколько других результатов поиска Google по этому вопросу, и все еще неясны или хотите получить более конкретную информацию, касающуюся светодиодов. В течение многих лет предоставления обучения, обучения и объяснения концепции электронных схем клиентам мы собрали и подготовили всю важную информацию, необходимую, чтобы помочь вам понять концепцию электрических схем и их связь со светодиодами.

Во-первых, не позволяйте электрическим цепям и проводке светодиодных компонентов звучать пугающе или запутанно — правильное подключение светодиодов может быть простым и понятным, если вы будете следовать этому сообщению. Давайте начнем с самого основного вопроса…

Какой тип схемы мне следует использовать?
Одно лучше другого…Последовательное, параллельное или последовательное/параллельное?

Требования к осветительным приборам часто диктуют, какой тип схемы можно использовать, но, если есть выбор, наиболее эффективным способом работы светодиодов высокой мощности является использование последовательной схемы с драйвером светодиода постоянного тока. Запуск последовательной цепи помогает обеспечить одинаковое количество тока для каждого светодиода. Это означает, что каждый светодиод в цепи будет иметь одинаковую яркость и не позволит одному светодиоду потреблять больше тока, чем другому. Когда каждый светодиод получает одинаковый ток, это помогает устранить такие проблемы, как тепловой разгон.

Не волнуйтесь, параллельная схема по-прежнему является приемлемым вариантом и часто используется; позже мы опишем этот тип схемы.

Однако сначала давайте рассмотрим последовательную цепь :

Часто называемую «гирляндной цепью» или «петлей», ток в последовательной цепи следует по одному пути от начала до конца с анодом (положительным ) второго светодиода, подключенного к катоду (минусу) первого. На изображении справа показан пример: чтобы подключить последовательную цепь, как показано, положительный выход драйвера подключается к положительному выводу первого светодиода, а от этого светодиода выполняется соединение от отрицательного к положительному второй светодиод и так далее, до последнего светодиода в цепи. Наконец, последнее соединение светодиода идет от отрицательного контакта светодиода к отрицательному выходу драйвера постоянного тока, создавая непрерывную петлю или гирляндную цепь.

Вот несколько пунктов для справки о последовательной цепи:

1. Один и тот же ток протекает через каждый светодиод
2. Общее напряжение цепи равно сумме напряжений на каждом светодиоде
3. Если один светодиод выйдет из строя, вся схема не будет работать
Цепи серии
4. проще подключать и устранять неполадки
5. Изменение напряжения на каждом светодиоде допустимо

Подача питания на последовательную цепь:

Концепция петли уже не проблема, и вы определенно можете понять, как ее подключить, но как насчет ПИТАНИЕ последовательная цепь.

Второй пункт списка выше гласит: «Общее напряжение цепи равно сумме напряжений на каждом светодиоде» . Это означает, что вы должны обеспечить, как минимум, сумму прямых напряжений каждого светодиода. Давайте посмотрим на это, снова используя приведенную выше схему в качестве примера, и предположим, что светодиод представляет собой Cree XP-L с током 1050 мА и прямым напряжением 2,95 В. Сумма трех из этих прямых напряжений светодиода равна 8,85 В _ДК . Таким образом, теоретически минимальное входное напряжение, необходимое для работы этой схемы, составляет 8,85 В.

В начале мы упомянули об использовании драйвера светодиодов постоянного тока, потому что эти модули питания могут изменять свое выходное напряжение в соответствии с последовательной схемой. Поскольку светодиоды нагреваются, их прямое напряжение изменяется, поэтому важно использовать драйвер, который может изменять свое выходное напряжение, но поддерживать одинаковый выходной ток. Для более глубокого понимания драйверов светодиодов загляните сюда. Но в целом важно убедиться, что входное напряжение драйвера может обеспечить выходное напряжение, равное или превышающее 8,85 В, которые мы вычислили выше. Некоторым драйверам требуется вводить немного больше, чтобы учесть питание внутренней схемы драйвера (драйвер BuckBlock требует дополнительных 2 В), в то время как другие имеют функции повышения (FlexBlock), которые позволяют вам вводить меньше.

Надеюсь, вы сможете найти драйвер, который сможет реализовать вашу светодиодную схему с последовательными диодами, однако есть обстоятельства, которые могут сделать это невозможным. Иногда входного напряжения может быть недостаточно для последовательного питания нескольких светодиодов, или может быть слишком много светодиодов для последовательного включения, или вы просто хотите ограничить стоимость драйверов светодиодов. Какой бы ни была причина, вот как понять и настроить параллельную схему светодиодов.

Параллельная цепь:

Если последовательная цепь получает одинаковый ток для каждого светодиода, параллельная цепь получает одинаковое напряжение для каждого светодиода, а общий ток для каждого светодиода равен общему выходному току драйвера, деленному на количество параллельных светодиоды.

Опять же, не волнуйтесь, здесь мы увидим, как подключить параллельную схему светодиодов, и это должно помочь связать идеи воедино.

В параллельной схеме все положительные соединения соединяются вместе и возвращаются к положительному выходу драйвера светодиодов, а все отрицательные соединения соединяются вместе и возвращаются к отрицательному выходу драйвера. Давайте посмотрим на это на изображении справа.

В примере, показанном с выходным драйвером 1000 мА, каждый светодиод получит 333 мА; общий выход драйвера (1000 мА), разделенный на количество параллельных цепочек (3).

Вот несколько пунктов для справки о параллельной схеме:

1. Напряжение на каждом светодиоде одинаковое
2. Общий ток представляет собой сумму токов через каждый светодиод
3. Общий выходной ток распределяется по каждой параллельной цепи
4. В каждой параллельной цепочке требуются точные значения напряжения, чтобы избежать перегрузки по току

А теперь давайте повеселимся, объединим их вместе и нарисуем схему серии /параллельной схемы 9.0006 :

Как следует из названия, последовательно-параллельная цепь объединяет элементы каждой цепи. Начнем с последовательной части схемы. Допустим, мы хотим запустить в общей сложности 9 светодиодов Cree XP-L по 700 мА каждый с напряжением 12 В постоянного тока ; прямое напряжение каждого светодиода при 700 мА составляет 2,98 В постоянного тока . Правило номер 2 из пунктов списка последовательной схемы доказывает, что 12 В _{постоянного тока} недостаточно для работы всех 9 светодиодов последовательно (9 x 2,98 = 26,82 В _{постоянного тока} ). Однако 12В _{постоянного тока} достаточно для запуска трех последовательных (3 x 2,98 = 8,94 В _{постоянного тока} ). И из правила параллельной схемы номер 3 мы знаем, что общий выходной ток делится на количество параллельных цепочек. Таким образом, если бы мы использовали BuckBlock на 2100 мА и имели три параллельные цепочки из 3 светодиодов последовательно, то 2100 мА были бы разделены на три, и каждая серия получила бы 700 мА. Пример изображения показывает эту настройку.

Если вы пытаетесь собрать светодиодную матрицу, этот инструмент планирования светодиодных цепей поможет вам решить, какую схему использовать. На самом деле это дает вам несколько различных вариантов различных последовательных и последовательно-параллельных цепей, которые будут работать. Все, что вам нужно знать, это ваше входное напряжение, прямое напряжение светодиода и количество светодиодов, которые вы хотите использовать.

Неисправность нескольких цепочек светодиодов:

При работе с параллельными и последовательно-параллельными цепями следует помнить, что если цепочка или светодиод перегорают, светодиод/цепочка затем отключается от цепи, поэтому лишние текущая нагрузка, которая шла на этот светодиод, затем будет распределена на остальные. Это не является серьезной проблемой для массивов большего размера, поскольку ток будет рассеиваться в меньших количествах, но как насчет схемы, состоящей всего из 2 светодиодов/цепочек? Затем ток для оставшегося светодиода/цепочки будет удвоен, что может быть более высокой нагрузкой, чем может выдержать светодиод, что приведет к перегоранию и разрушению вашего светодиода! Убедитесь, что вы всегда помните об этом, и старайтесь иметь настройку, которая не испортит все ваши светодиоды, если один из них перегорит.

Еще одна потенциальная проблема заключается в том, что даже если светодиоды изготовлены из одной производственной партии (одного и того же биннинга), прямое напряжение может иметь допуск 20%.
