Предохранители и реле Citroen Jumper, Fiat Ducato, Peugeot Boxer


Экстерьер Peugeot Boxer фургон и микроавтобус

Пежо Боксер фургон и микроавтобус – это новая генерация автомобиля. Обновление по сравнению с прошлым поколением принесло большие изменения в экстерьер авто. Первое, на что можно обратить внимание – это изменившийся передок со светодиодной оптикой. Но,светодиодные ДХО предлагаются только за дополнительную плату. Сохранились типичные очертания машины: решетка радиатора стала больше и длинный капот с охлаждаемой системой в центре.

Проектировщики усовершенствовали дверные ручки, сейчас они более комфортные для открывания. Для улучшения внешнего вида есть множество различных аксессуаров: рейлинги на крышу, пороговые накладки, защитные дуги и многое другое.

В Peugeot Boxer фургон и микроавтобус входит множество комплектаций, это может быть транспортировка разных грузов, изотермический фургон, авто для МЧС, машина тех. поддержки и прочее.


Предохранители и реле Citroen Jumper, Fiat Ducato, Peugeot Boxer

Рассмотрены автомобили 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Внимание! Расположение блоков, реле и предохранителей, а также их расшифровка могут отличатся от вашего (зависит от комплектации и года выпуска)

Данная инструкция по предохранителям подойдет для автомобилей Fiat Ducato 3, Peugeot Boxer 3, Citroen Jumper (тип x250)

Предохранители автомобиля сгруппированы в трех блоках управления: один расположен на приборной панели, второй – на правой стойке салона (зависит от комплектации автомобиля) и третий – в моторном отсеке.

Блок предохранителей на приборной панели.

Для доступа к блоку с предохранителями на приборной панели отвинтите винты А – и снимите крышку.

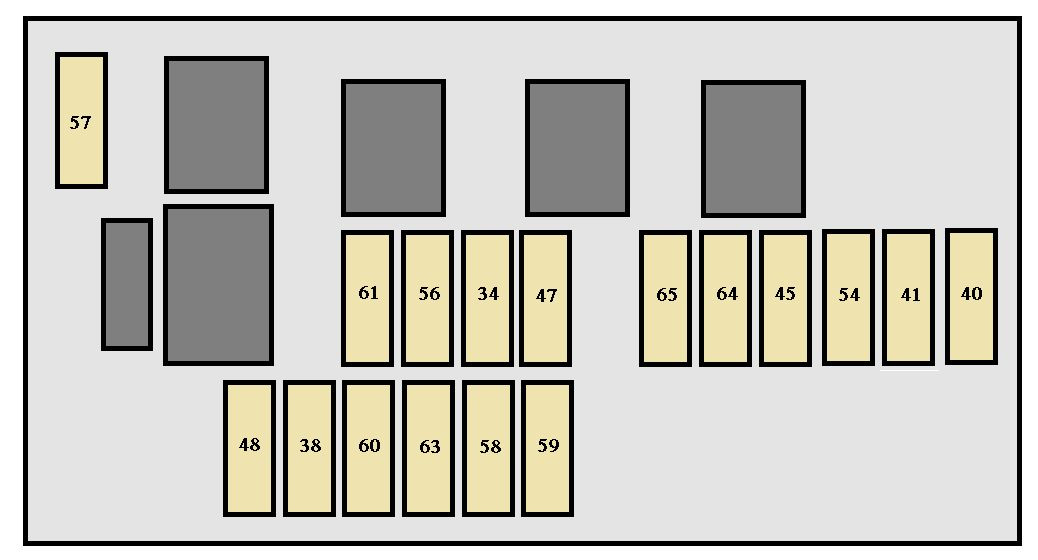

Схема расположения предохранителей и реле в блоке на приборной панели, тип 1

Расшифровка:

ПредохранительНоминальный ток, AЗащищаемая цепь
127,5Фара ближнего света правая
137,5Фара ближнего света левая
315Питание реле
327,5Плафон салона
3320Датчик АКБ
3420Освещение салона микроавтобуса, аварийная сигнализация
3610Автомагнитола, диагностический разъем, сирена охранной сигнализации, блок управления системой дополнительного подогрева с программированием, панель управления кондиционером воздуха, хронотахограф, аккумуляторная батарея
377,5Выключатель фонарей стоп-сигнала — третий стоп-сигнал — Комбинация приборов
3820Выключатель центрального замка
425Микропроцессор и датчик ABS — датчик ASR, датчик ESP, выключатель фонарей стоп-сигнала
4320Двигатель очистителя ветрового стекла
4720Двигатель стеклоподъемника со стороны водителя
4820Двигатель стеклоподъемника со стороны пассажира
495Автомагнитола, органы управления и оборудование места водителя
507,5ЭБУ подушек безопасности и преднатяжителей ремней
515Хронотахограф, регулятор скорости, панель управления кондиционером воздуха, фонари заднего хода, датчик воды в дизтопливе
537,5Комбинация приборов
89Не используется
907,5Фара дальнего света левая
917,5Фара дальнего света правая
927,5Противотуманная фара левая
937,5Противотуманная фара правая

Схема расположения предохранителей и реле в блоке на приборной панели, тип 2

Расшифровка:

НазначениеПредохранительАмпер
Правая фара ближнего светаF127,5
Левая фара ближнего света, корректор положения фарF137,5
Реле блока управления в моторном отсеке, реле блока управления на приборной панели (+ключ)F317,5
Лампы внутреннего освещения Minibus (аварийное освещение)F3210
Задняя электрическая розеткаF3315
ОтсутствуетF34
Фонари заднего хода, блок управления servotronic, датчик наличия воды в фильтре дизельного топлива, (+ключ)F357,5
Блок централизованного управления замками дверей (+ аккумуляторная батарея)F3615
Переключатель стоп-сигналов (основных), третьего стоп-сигнала, панель контрольно-измерительных приборов (+ключ)F377,5
Реле блока управления панелью контрольно-измерительных приборов (+ аккумуляторная батарея)F3810
Разъем системы диагностики EOBD, радиоприемник, кондиционер, сигнализация, хронотахограф, таймер предпускового подогревателя Вебасто (+аккумуляторная батарея)F3910
Левое обогреваемое заднее стекло, обогреватель зеркала со стороны водителяF4015
Правое обогреваемое заднее стекло, обогреватель зеркала со стороны пассажираF4115
Система ABS, стоп-сигналы (второстепенный) (+ключ)F427,5
Стеклоочиститель (+ключ)F4330
Прикуриватель, передняя электрическая розеткаF4420
Устройства управления на двери водителя, устройства управления на двери пассажираF457,5
ОтсутствуетF46
Стеклоподъемник двери водителяF4720
Стеклоподъемник двери пассажираF4820
Радиоприемник, стеклоподъемник двери водителя, устройства приборной панели, датчик дождя (+ключ)F497,5
Подушка безопасности (+ключ)F507,5
Кондиционер, круиз-контроль, хронотахограф (+ключ)F517,5
Реле вспомогательного блока управленияF527,5
Панель контрольно-измерительных приборов, задние противотуманные фары (+аккумуляторная батарея)F537,5
Реле ближнего света фарРеле 1
Реле обогревателя заднего стеклаРеле 2

Блок предохранителей в моторном отсеке, его расположение.

Схема расположения предохранителей

Расшифровка (вариант 1):

Защищаемые цепиСила тока, А
Помпа ABS (+аккумуляторная батарея)F0140
Свечи зажигания (+аккумуляторная батарея)F0250
Выключатель зажигания (+аккумуляторная батарея)F0330
Блок управления предпусковым подогревателем Вебасто (+аккумуляторная батарея)F0420
Система вентиляции в салоне с подогревателем Вебасто/ подогревателем фильтра дизельного топлива (+аккумуляторная батарея)F0550
Высокоскоростной вентилятор охлаждения двигателя (+аккумуляторная батарея)F0640/60
Вентилятор низкой скорости охлаждения двигателя (+аккумуляторная батарея)F0740/50
Вентилятор салона (+ключ)F0840
Насос омывателя ветрового стеклаF0920
Звуковой сигналF1015
Электрооборудование (вторичные устройства)F1115
Правая фара дальнего светаF147,5
Левая фара дальнего светаF157,5
Электрооборудование (+ключ)F167,5
Электрооборудование (первичные устройства)F1710
Блок управления двигателем (+ аккумуляторная батарея)F187,5
Компрессор кондиционераF197,5
Насос омывателя фарF2030
Топливный насосF2115
Электрооборудование (первичные устройства)F2220
Электромагнитные клапаны в системе ABSF2330
АКПП 8 (+ключ)F2415
Противотуманные фарыF3015

Расшифровка (вариант 2) блок предохранителей под капотом:

ПредохранительНоминальный ток, AЗащищаемая цепь
140Питание насоса системы ABS
250ЭБУ системы предподогрева дизеля
330Контакт замка зажигания
430Насос омывателя фар
840Вентилятор системы вентиляции салона
915Розетка 12 В задняя
1015Звуковой сигнал
1415Розетка 12 В передняя, прикуриватель
1510Прикуриватель
2030Насос омывателя стекла
2115Цепь электропитания топливного насоса
2415Дополнительная плата для автомобиля скорой медицинской помощи, зеркала заднего вида
3015Обогрев стекол

Расположение реле и предохранителей в блоке под капотом (вариант 2)

Расшифровка:

1Реле дальнего света фар
2Реле звукового сигнала
3Реле электромагнитной муфты компрессора кондиционера
4
5
6Реле электродвигателя вентилятора отопителя
7Реле системы управления двигателем
8Реле топливного насоса
9Реле противотуманных фар
10Реле насоса омывателя лобового стекла
11Реле очистителя/омывателя фар
12
F1(40A) ABS
F2(50A) Управление двигателем
F3(30A) Замок зажигания
F4(20A) Кондиционер/отопитель
F5(20A) Кондиционер/отопитель
F6(40/60A)
F7(40/50A)
F8(40A) Кондиционер/отопитель
F9(20A) Омыватели фар
F10(15A) Звуковой сигнал
F11(15A) Управление двигателем
F14(7,5A) Лампа дальнего света(правая)
F15(7,5A) Лампа дальнего света (левая)
F16Управление двигателем
F17(10A) Управление двигателем
F18Управление двигателем
F19Кондиционер/отопитель
F20(30A) Омыватели фар
F21(15A) Управление двигателем
F22(20A) Управление двигателем
F23(30A) ABS
F24(15A) Автоматическая коробка передач
F30(15A) Противотуманные фары

Блок предохранителей рядом с сиденьем.

Схема расположения предохранителей тип 1 на рисунке.

Расшифровка:

электрические устройстваНомерампер
ОтсутствуетF54
Подогрев сиденийF5515
Электрическая розетка около сидений задних пассажировF5615
Дополнительный отопитель под сиденьемF5710
Боковые габаритные огни, указатели поворотов (boxer)
реле ближнего света фар (ducato)

Обогрев заднего стекла (слева) (jumper)

F5810
Самовыравнивающаяся подвеска (+аккумуляторная батарея) (boxer)
Обогрев заднего стекла (справа) (jumper)

система активной подвески (ducato)

F597,5
ОтсутствуетF60
ОтсутствуетF61
ОтсутствуетF62
Привод дополнительного отопителя пассажиров (boxer)
Коммутатор системы программируемого подогрева (jumper)

кондиционер/отопитель (ducato)

F6310
ОтсутствуетF64
Вентилятор дополнительного отопителя пассажировF6530
T30реле габаритов
T31реле дополнительного отопителя
T66реле прикуривателя

Блок предохранителей в центральной стойке (рядом с сиденьем) тип 2.

Расшифровка:

1
2Реле прикуривателя
3Реле габаритов
4
5
6
7
F54(10AКондиционер/отопитель
F55(15A) Подогреватель сидений
F56(15A)
F57(10AКондиционер/отопитель
F58(10A) Ближний свет фар
F59(7,5A) Система активной подвески
F60(10A) Кондиционер/отопитель
F61(30A) Кондиционер/отопитель

Интерьер Пежо Боксер фургон и микроавтобус

Во внутреннем убранстве Peugeot Boxer фургон и микроавтобус произошли небольшие изменения. Все двери, как и задние, оснащаются усиленными петлями. Внутри появилось некоторое количество добавочных ниш для мелочей. Изменения видны и в стиле панели приборов, она сейчас более информативная. Рулевое колесо и рукоятку переключения скоростей сейчас можно сделать кожаными. Во фланговой модификации на консоли по центру располагается сенсорный экран с навигатором.

Удобства стало больше, но эргономика не на высоте. Беспрепятственному обзору мешают утолщения снизу на стойках спереди, ручной тормоз установлен не в том месте (с левой стороны от водителя, на уровне пола). Регулировка рулевого колеса только по вылету, а по наклону настроек нет. Благодаря этому сложно достичь комфортного положения. Все оттого, что за данную стоимость производитель постарался предоставить большие объемы багажного отсека.

Что касается оснащения, то в него входят: камера заднего обзора (функционально), помощник при старте на подъем либо спуске, датчики парковки, световые и дождевые датчики,система круиз-контроля, слежение за давлением в колесах, разъемы USB, AUX. В «базу» входит структура ЕСП, передние ПБ, эл. стеклоподъемники.

Комплектации

  • 2 HDiL1h2 – «база», мотор 2.2 л. 130 «лошадей», дизель, привод на передний мост, средний расход 7. 4 литра, коробка — механическая
  • 2 HDiL2h3 — «база», мотор 2.2 л. 130 «лошадей», дизель, привод на передний мост, средний расход 7.5 литра, коробка — механическая
  • 2 HDiL3h4 — «база», мотор 2.2 л. 130 «лошадей», дизель, привод на передний мост, средний расход 8.7 литров, коробка — механическая
  • 2 HDiL4h3 — «база», мотор 2.2 л. 130 «лошадей», дизель, привод на передний мост, средний расход 8.7 литров, коробка – механическая
  • 2 HDiL4h4 — «база», мотор 2.2 л. 130 «лошадей», дизель, привод на передний мост, средний расход 8.7 литров, коробка – механическая
  • 2 HDiL3h3 — «база», мотор 2.2 л. 130 «лошадей», дизель, привод на передний мост, средний расход 8.7 литров, коробка – механическая
  • 2 HDiL4h3 — «база», мотор 2.2 л. 150 «лошадей», дизель, привод на передний мост, коробка – механическая
  • 2 HDiL3h4 — «база», мотор 2.2 л. 150 «лошадей», дизель, привод на передний мост, коробка – механическая
  • 2 HDiL4h4 — «база», мотор 2.2 л. 150 «лошадей», дизель, привод на передний мост, коробка – механическая

Двигатель Peugeot Boxer фургон и микроавтобус

Моторная гамма нового автомобиля состоит из одного дизельного агрегата 2. 2 л. с хорошими тех. характеристиками. Но мощность в 2-х версиях – 130 «кобыл» и 150 «кобыл». Также есть и 3.0 л. дизельная установка, мощность которой достигает 180 «кобыл», но в реальности этой комплектации нет в продаже. Трансмиссия тоже одна – шести диапазонная «механика», автоматической КПП не существует.

Первый мотор – 2.2 HDi, мощность 130 «лошадей» при 3500 оборотов в минуту, предельный крутящий момент – 320 Ньютон на метров при 2000 оборотов в минуту, коробка скоростей – шести скоростная механика, разгон – 15.2 секунды, средний расход горючего – 7.4 литра. Предельная скорость – 155 километров в час.

Фланговый двигатель – 2.2 HDi, мощность – 150 «кобыл» при 3600 оборотов в минуту, предельный крутящий момент – 355 Ньютон на метров при 2100 оборотов в минуту, коробка скоростей – шести скоростная механика, разгон – 13.9 секунд, средний расход горючего – 7.6 литров. Предельная скорость – 162 километра в час.

Отзывы о подвеске во всемирной сети хорошие, это благодаря тому, что машина оснащается прочным подрамником и улучшенному креплению амортизаторов.

Подвеска спереди – целиком независимая, на стойках Макферсон, подвеска сзади – на рессорах, с поперечной балкой. Тормозная система дисковая, спереди с вентиляцией.

Двигатель и КПП

ХарактеристикиПоказатели
Диаметр цилиндра (мм)86
Количество клапанов на цилиндр4
Количество цилиндров4
Ход поршня (мм)94.6
Максимальный крутящий момент (Н•м)320
Обороты максимального крутящего момента, макс. (об/мин)2000
Обороты максимальной мощности, мин. (об/мин)3500
Тип впускаCommon Rail
Конфигурация двигателяРядный
Тип наддуваТурбо
Наличие интеркулераЕсть
Мощность двигателя (л.с.)120
Объём двигателя (см3)2198
Тип двигателяДизельный

Грузовик обладает несколькими вариантами моторов. Самым ходовым является дизельный двигатель объемом 2.2 литра. Технические характеристики агрегата достаточные для микроавтобуса. При достижении 2000 об/м мотор выдает 320 Н∙м, мощность 130 л.с. Данные параметры делают машину неимоверно прыткой в городе, удобной для управления на трассе при обгонах. Недостатка мощности не ощущается. Двигатель соответствует всем нормам Euro 5.

Также есть другие версии этого же мотора, мощности – 110 (250 Н∙м), 150 л.с. (320 Н∙м)

Присутствует мотор объемом 3.0 литра, мощность достигает 180 л.с. Крутящий момент достигает 400 Н∙м. Данный двигатель подходит рабочим вне города с частыми поездками по трассе. Сильной популярности он не сыскал.

Самым выгодным считается дизель объемом 2.2 литра, 130 л.с. Из-за своей приемистости он хорошо ходит, при должном уходе, не тратит много топлива – примерно 9 литров на 100 км городской езды.

Коробка переключения передач только одна – механическая 6-ступка. Ведущая ось – передняя.

▶▷▶▷ схема предохранителей фиат дукато под капотом

▶▷▶▷ схема предохранителей фиат дукато под капотом
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:26-05-2019

схема предохранителей фиат дукато под капотом — Предохранители и реле Fiat Ducato avtoblokrelerufiatpredohraniteli-i-rele-fiat-ducatohtml Cached Рассмотрены автомобили Фиат Дукато с 1994 года выпуска Сборка в России с 2008 года У Ducato расположено четыре монтажных блока Два в салоне и два в моторном отсеке Fiat Ducato 244 Расположение предохранителей и реле galantmotorsrudocumentshemaFiatFiat_Ducato_244Fiat Cached Fiat Ducato 244 Расположение предохранителей и реле прикуривателя фиат дукато под капотом Предохранители Citroen Jumper, Fiat Ducato, Peugeot Jumper avtoblokrelerupeugeotpredohraniteli-citroen-jumper Cached Расположение предохранителей и реле в монтажных блоках Описание и схема расположения предохранителей Блок предохранителей и реле Fiat Ducato avtodiagnostikainfoblok-predoxranitelej-i-rele-fiat Cached Расшифровка и расположения блока предохранителей и реле в моторном отсеке Назначение предохранителей под капотом Fiat Ducato Предохранители и реле Citroen Jumper, Fiat Ducato, Peugeot base-excomcitroen-jumper-fiat-ducato-peugeot-boxer Cached Внимание! Расположение блоков, реле и предохранителей , а также их расшифровка могут отличатся от вашего (зависит от комплектации и года выпуска) Предохранители и рел пежо боксер 3 с подробным описанием Все vsepredohranitelirupeugeotboxer-vse Cached Peugeot Boxer начали производить ещё в 1994 году Огромное количество различных вариантов исполнения, 3 местная кабина, экономичные и не прихотливые двигатели, сделали данную модель очень популярной на рынке Автосервис на кантемировской: Предохранители и реле Fiat Ducato kantima-serviceblogspotcompfiat-ducato-1994html Cached Блог ориентирован в первую очередь на владельцев легкового и коммерческого транспорта,а так же тесно связан с автосервисом на улКантемировская д Блок предохранителей и реле Citroen Jumper avtodiagnostikainfoblok-predoxranitelej-i-rele-citroen Cached Блок предохранителей и реле Citroen Jumper, Fiat Ducato, Peugeot Boxer с 2006 по 2014 Один из блоков предохранителей и реле в автомобилях Ситроен Джампер , Фиат Дукато 3 , Пежо Боксер 3, расположен в салоне, слева от Ducato Электрика — Клуб любителей микроавтобусов и минивэнов mikrobruviewforumphp?f409 Cached Фиат дукато 244 Нужна электро схема кондиционера на Ducato 230, 2,8 idTD, 2000 гв что под капотом Электрическое питание Пежо Боксер — Общие Электросхема — Страница 2 — Клуб любителей как подключить противотуманки к Fiat Ducato 2009 Дизельные двигатели Boxer Jumper Ducato — Где находятся предохранители в фиате пунто Странно, у меня mcabsolutruavto-marki-fiatgde-nahodyatsya Cached Как я понимаю ЭБУ это коробочка к которой подходит жгут проводов с колодкой на 55контактов, и где она под капотом ? Прописка чип ключа на Фиат альбеа 2008 гв, в автосервисе Гефест в Подмосковье Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 557

  • Тем более когда под капотом 1,6 литра с вариатором. Теперь к семейству коммерческих фургонов-близнец
  • ов присоединился и Фиат-Дукато. Правда, под капотом у китайского макана совсем не те сотни лошадок, что у оригинала (от 252 до 400 л.с. в зависимости от модификации). Под капотом у автомобиля распол
  • что у оригинала (от 252 до 400 л.с. в зависимости от модификации). Под капотом у автомобиля расположен двигатель EP6 FDTR, развивающий мощность в 182 кВ (250 л.с.) и крутящий момент 330 Нм. Только в этот раз предохранитель не виноват. Вскрытие капота показало, что радиатор холодный, нижний патрубок тоже. Заодно нашел схему как оно все устроено: 1) Горизонтальное исполнение исключает возможность попадания охлаждающей жидкости в электрическую часть подогревателя 2) Клапан шариковый обеспечивает направленность циркуляции ОЖ, защищает электроподогреватель от перегрева и делает подогрев более эффективным при различных схемах монтажа 3) Терморегулятор обеспечивает включение и выключение … А потом судья подойдет и попросит показать предохранитель или проводку.
    Вот капот я заржавил сначала в фотошопе, посмотрел, что классно выглядит, и сделал в реальности. Коврик в багажник автомобиля. Клипсы для ковриков в салон. При покупке авто каждый автовладелец заботится о чистоте, сохранности первоначального вида машины. Двухместный автомобиль с вызывающей внешностью, он характеризуется вытянутым капотом, коротким кокпитом и багажником. Автомобиль создан по классической схеме: двигатель расположен на передней подвеске, привод задний. Высокорентабельный, экономичный, удобной конструкции, достаточно вместительный с мощным двигателем Фиат Дукато покорил сердца предпринимателей. …ламп 42 Задний потолочный светильник 42 Замена лампы 42 Заправка топливом 42 Заправочная горловина 43 Капот…

коротким кокпитом и багажником. Автомобиль создан по классической схеме: двигатель расположен на передней подвеске

что радиатор холодный

  • 2000 гв что под капотом Электрическое питание Пежо Боксер — Общие Электросхема — Страница 2 — Клуб любителей как подключить противотуманки к Fiat Ducato 2009 Дизельные двигатели Boxer Jumper Ducato — Где находятся предохранители в фиате пунто Странно
  • 2
  • Peugeot Jumper avtoblokrelerupeugeotpredohraniteli-citroen-jumper Cached Расположение предохранителей и реле в монтажных блоках Описание и схема расположения предохранителей Блок предохранителей и реле Fiat Ducato avtodiagnostikainfoblok-predoxranitelej-i-rele-fiat Cached Расшифровка и расположения блока предохранителей и реле в моторном отсеке Назначение предохранителей под капотом Fiat Ducato Предохранители и реле Citroen Jumper

Request limit reached by ad vlaXML

Тем более когда под капотом 1,6 литра с вариатором. Теперь к семейству коммерческих фургонов-близнецов присоединился и Фиат-Дукато. Правда, под капотом у китайского макана совсем не те сотни лошадок, что у оригинала (от 252 до 400 л.с. в зависимости от модификации). Под капотом у автомобиля расположен двигатель EP6 FDTR, развивающий мощность в 182 кВ (250 л.с.) и крутящий момент 330 Нм. Только в этот раз предохранитель не виноват. Вскрытие капота показало, что радиатор холодный, нижний патрубок тоже. Заодно нашел схему как оно все устроено: 1) Горизонтальное исполнение исключает возможность попадания охлаждающей жидкости в электрическую часть подогревателя 2) Клапан шариковый обеспечивает направленность циркуляции ОЖ, защищает электроподогреватель от перегрева и делает подогрев более эффективным при различных схемах монтажа 3) Терморегулятор обеспечивает включение и выключение … А потом судья подойдет и попросит показать предохранитель или проводку. Вот капот я заржавил сначала в фотошопе, посмотрел, что классно выглядит, и сделал в реальности.

Коврик в багажник автомобиля. Клипсы для ковриков в салон. При покупке авто каждый автовладелец заботится о чистоте, сохранности первоначального вида машины. Двухместный автомобиль с вызывающей внешностью, он характеризуется вытянутым капотом, коротким кокпитом и багажником. Автомобиль создан по классической схеме: двигатель расположен на передней подвеске, привод задний. Высокорентабельный, экономичный, удобной конструкции, достаточно вместительный с мощным двигателем Фиат Дукато покорил сердца предпринимателей. …ламп 42 Задний потолочный светильник 42 Замена лампы 42 Заправка топливом 42 Заправочная горловина 43 Капот…

Схема блока предохранителей фиат дукато – Telegraph


Схема блока предохранителей фиат дукато

====================================

>> Перейти к скачиванию

====================================

Проверено, вирусов нет!

====================================

Блок предохранителей и реле Citroen Jumper, Fiat Ducato, Peugeot Boxer с. реле в автомобилях расположение, расшифровка, фото, схемы. Один из блоков предохранителей и реле в автомобилях Ситроен Джампер, Фиат.

Блок предохранителей и реле Fiat Ducato с 1994 (Россия 2008). Расшифровка и расположение блока с предохранителями и реле в автомобиле Фиат.

Fiat Ducato 2.3 JTD глохнет и не заводится. Smertch. нужна Схема проводки. Fun » Ср. Где находится Блок предохранителей (CVM) 1999г. apelsins.

Блок управления (реле) свечей накала Пежо Боксер 3 Фиат Дукато 250(+244. Предохранитель 150A (на АКБ) Фиат Дукато Пежо Боксер Ситроен.

фиат дукато, пежо боксер, ситроен джампер глюк печки — Duration: 2:38. Fiat Ducato, Peugeot Boxer, Citroen Jumper + Новый Citroen.

Как отремонтировать автомобиль без электрических схем. Для этого надо открыть блок предохранителей и найти там. Citroen Jumper/Peugeot Boxer/ FIAT Ducato с 2006 с дизельными двигателями 2.2, 3.0 л.

Странно, но только эта схема есть с блоком, тем более стёкла. И огнетушитель держите рядом, предохранители нерабочие у вас.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FIAT DUCATO / PEUGEOT BOXER. Схема соединения блоков реле и предохранителей (двигатель 0,8 л) 238

Машинка на шасси Дукато, 2010 года выпуска. Как все. и напряжение без нагрузки будет в норме, тогда есть вероятность, что где-то в схеме подкорачивает. Блок предохранителей находится за левой фарой.

Схему проводки автомобиля FIAT DOBLO и других блоков. Имеются обозначение элементов — предохранителей, реле, фар и т.д. Увеличить схему.

Руководство по ремонту и эксплуатации Fiat Tempra бензин, 1.6, 1.8, 2.0. Принципиальные схемы Блоков реле и предохранителей Fiat. Weekend, Siena, Mille, Ducato, Multipla (за что спасибо! фиатоводу slets7).

Реле фиат дукато Доставка на дом, в ближайший пункт выдачи или на почту. Может есть у кого схема этого участка. Расположение монтажных блоков Предохранители автомобиля сгруппированы в трех блоках управления.

Плюс +12В нужно брать от блока предохранителей, а не от зажигания, иначе не будет работать автодоводчик стекол при постановке на охрану.

Совместимость блоков управления светоприборов пунту 1.2 и1.1 | Автор Maxus, 0. При срабатывании бензонасоса горит предохранитель | Автор Shyrik83-09. Fiat. Вопрос по схеме передних фар на punto 176 (1.1) | Автор yaotzin. Fiat Sedici/ Multipla/ Ulysse/ Scudo/ Idea /Ducato, Двигатель и его системы.

транспорта СИГНАЛ S-2551 на микроавтобус Fiat Ducato. Подключение к цепям питания производится прямо в блоке предохранителей, так как.

Схема предохранителей Fiat Ducato X250 (2006-2014). оборудование, прошивка ЭБУ блока управления Fiat Ducato, интерьер + схема.

Блок предохранителей (под капот) Fiat Doblо Фиат Добло 1.3 Multijet 1.9 2000 -2009. Ровно. 400 грн. Блок предохранителей на Fiat Ducato 1332044080.

Заказать запчасти с авторазборки для FIAT DUCATO 94-02, доставка по всей. Блок предохранителей мот. отсека 2.8JTD FIAT DUCATO 94-02 (ФИАТ.

Фиат дукато гудит при запуске. Блог, объявления, видео

Содержание статьи:
  • Фото
  • Fiat ducato почему не всегда включается стартер при запуске двигателя? — форум Fiat Ducato
  • Видео
  • Похожие статьи
  • FIAT Ducato › Бортжурнал › Первый запуск Вебасто. huanmanuel был 1 неделю назад.  У меня идет небольшой дымок при запуске.

    иногда не включается стартер при запуске двигателя.  Fiat Ducato III поколение рестайлинг Что делать, если при включении зажигания включаются стеклоочистители Фиат Дукато?

    Форум FIAT Ducato Фиат Дукато. Тема относится к автомобилю FIAT Ducato.  при скорости гудят боковые двери что делать ПОДСКАЖИТЕ ПОЖАЙЛУСТА.  При новом запуске обычно сразу гаснет, но иногда и нет, а гаснет потом, через минут.

    Ваше сообщение отправлено модератору для подтверждения. Провели диагностику, стёрли ошибки, сказали окислились контакты разъёма датчика температуры газойля. Пылесос конкретный, сосет от куда ни попадя а фильтра вкабине ек, как говорится. Машина стала более резвой, чем была раньше. Отправить отзыв ADD-AUTO.RU О компании Реклама Вакансии.

    Ответы@ADD-AUTO.RU: Фиат Дукато. при включении зажигания и заведении утром,под водительским сидением гудит,как чуть поработает перестает

    И так первая запись в бортовик. Для тех кто ещё не запустил свою Вебасту родной догреватель. Последовательность действий подробно изложена на микробе. Как делал я — открываем капот проверяем наличие датчика температуры за левой фарой и под крылом. У меня он есть. Далее проверяем подключение трубопровода на Вебасту из бака лючок между сиденьями — тоже есть.


    Дальше вытаскиваем предохранитель на работающем двигателе блок предохранителей под капотом, указан стрелочкой. Делать это не удобно, крышку хрен снимешь, щипцов для вытаскивания нет во всей машине, типа сгорел предохранитель — езжай на сервис. Ставим его обратно- в районе топливного бака слышны щелчки, это топливный насос Вебасты закачивает топливо, с минуту щелкает и тишина. Опять вынимаем, вставляем предохранитель, опять щёлкает и не запускается. Дыма от него нет вообще, только горячий воздух из выхлопухи, она под левым бампером находится.

    Сегодня только его видел…В блоке предохранителей справа посередине. Сейчас машина на работе, сфоткать не могу. Chevrolet Camaro Very Nice. Opel Astra GTC Белоснежка.

    У меня идет небольшой дымок при запуске. Выпал первый снег, стало влажно и тоже дым пошёл. Снятие ошибки по низкому уровню топлива на подогревателе и закачка топлива в него.

    В Пежо Боксер в кабине слева в блоке предохранителей есть пинцет…. Я там искал — нет его! Вот блок предохранителей в салоне, где он? Стоит в районе красного круга. Машина сейчас у хозяина стоит, фото сделать не могу.

    Fiat – одна из наиболее старейших компаний по производству автомобилей, образована в Италии в 1899 году. В настоящий момент входит в состав американского концерна Chrysler.

    При запуске двигателя магнитола выключается .(есть решение)

    Peugeot Boxer Benne — схема блока предохранителей

    Peugeot Boxer Benne — схема блока предохранителей



    Предохранители панели приборов со стороны пассажира

    Peugeot Boxer Benne — блок предохранителей — приборная панель
    Предохранитель Номинальный ток [А] Функции
    12 7,5 Правая фара ближнего света
    13 7,5 Левая фара ближнего света
    31 7,5 Питание реле
    32 10 Освещение кабины
    33 15 Задняя розетка 12 В
    34 Не используется
    35 7,5 Фонари заднего хода – Датчик наличия воды в дизельном топливе
    36 15 Управление центральным замком — Аккумулятор
    37 7,5 Выключатель стоп-сигналов — Третий стоп-сигнал — Панель приборов
    38 20 Центральный замок
    39 10 Аудиосистема — Диагностический разъем — Сирена сигнализации — Программируемые дополнительные элементы управления обогревом — Элементы управления кондиционером — Тахограф — Аккумулятор
    40 15 Обогрев: заднее стекло (левое), боковое зеркало водителя
    41 15 Обогрев: заднего стекла (правого), бокового зеркала со стороны пассажира
    42 7,5 Блок управления и датчик ABS – Датчик ASR – Датчик ESP – Выключатель стоп-сигналов
    43 30 Электродвигатель стеклоочистителя
    44 ​​ 20 Прикуриватель – розетка 12 В
    45 7,5 Блок управления дверью
    46 Не используется
    47 20 Электродвигатель стеклоподъемника водителя
    48 20 Электродвигатель стеклоподъемника пассажира
    49 5 Аудиосистема – Органы управления на панели приборов – Электростеклоподъемник водителя
    50 7,5 Блок подушек безопасности и преднатяжителей
    51 7,5 Тахограф – Круиз-контроль – Органы управления кондиционером
    52 7,5 Дополнительный источник питания реле
    53 7,5 Панель приборов — Задний противотуманный фонарь

    Предохранитель стойки водителя

    Peugeot Boxer Benne — блок предохранителей — стойка двери водителя
    Предохранитель Номинальный ток [А] Функции
    54 Не используется
    55 15 Подогрев сидений
    56 15 Розетка 12 В для заднего пассажира
    57 10 Программируемый дополнительный нагрев
    58 10 Боковые габаритные огни
    59 7,5 Пневматическая подвеска
    60 Не используется
    61 Не используется
    62 Не используется
    63 10 Программируемый выключатель дополнительного нагрева
    64 Не используется
    65 30 Программируемый дополнительный вентилятор отопителя

    Предохранители в двигателе

    Peugeot Boxer Benne — блок предохранителей — моторный отсек
    Предохранитель Номинальный ток [А] Функции
    1 40 Питание насоса ABS
    2 50 Блок подогрева дизельного топлива
    3 30 Замок зажигания
    4 20 Программируемый дополнительный нагрев
    5 20 Вентиляция кабины с программируемым дополнительным обогревом
    6 40/60 Максимальная скорость вентилятора кабины
    7 40/50 Минимальная скорость вентилятора кабины
    8 40 Блок вентилятора кабины
    9 20 Насос стеклоомывателя
    10 15 Звуковой сигнал
    14 7,5 Правый дальний свет
    15 7,5 Левый дальний свет
    20 30 Насос омывателя фар
    21 15 Питание топливного насоса
    23 30 Электроклапаны ABS
    30 15 Передние противотуманные фары

    ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка

    Peugeot Boxer mk2 (с 2015 г.) — схема блока предохранителей

    Peugeot Boxer mk2 (с 2015 г.) — схема блока предохранителей

    Год выпуска: 2015, 2016

    Предохранители панели приборов со стороны пассажира

    Peugeot Boxer mk2 — блок предохранителей — приборная панель — сторона пассажира
    Предохранитель Номинальный ток [А] Функции
    12 7,5 Правая фара ближнего света
    13 7,5 Левая фара ближнего света
    31 5 Реле блока управления моторным отсеком — Реле блока управления приборной панелью (замок зажигания +)
    32 7,5 Освещение кабины (аккумулятор +)
    33 7,5 Датчик проверки аккумулятора в версии Stop & Start (аккумулятор +)
    34 7,5 Внутреннее освещение микроавтобуса – Аварийная сигнализация
    36 10 Аудиосистема — Органы управления кондиционером — Сигнализация — Тахограф — Блок управления отключением аккумулятора — Дополнительный программатор обогрева (аккумулятор +)
    37 7,5 Выключатель стоп-сигнала — Третий стоп-сигнал Панель приборов (зажигание +)
    38 20 Центральный замок двери (аккумулятор +)
    42 5 Блок управления и датчик ABS — Датчик ASR — Датчик DSC — Выключатель стоп-сигнала
    43 20 Электродвигатель стеклоочистителя (+ замок зажигания)
    47 20 Электродвигатель стеклоподъемника водителя
    48 20 Электродвигатель стеклоподъемника пассажира
    49 5 Блок управления датчиками парковки — Аудиосистема — Органы управления на рулевом колесе — Центральная и боковая панели переключателей — Панель вспомогательных переключателей — Блок управления отключением аккумуляторной батареи (замок зажигания +)
    50 7,5 Блок управления подушками безопасности и преднатяжителями
    51 5 Тахограф — Блок управления усилителем руля — Кондиционер — Фонари заднего хода — Датчик воды в дизельном топливе — Датчик расхода воздуха (замок зажигания +)
    53 7,5 Панель приборов (аккумулятор +)
    89 Не используется
    90 7,5 Левый дальний свет
    91 7,5 Правый дальний свет
    92 7,5 Левая передняя противотуманная фара
    93 7,5 Правая передняя противотуманная фара

    Предохранитель стойки водителя

    Peugeot Boxer mk2 — блок предохранителей — стойка двери водителя
    Предохранитель Номинальный ток [А] Функции
    54 Не используется
    55 15 Подогрев сидений
    56 15 Розетка 12 В для заднего пассажира
    57 10 Дополнительный обогрев под сиденьем
    58 15 Обогрев заднего стекла, левый
    59 15 Обогрев заднего правого стекла
    60 Не используется
    61 Не используется
    62 Не используется
    63 10 Задний пассажирский дополнительный пульт
    64 Не используется
    65 30 Вентилятор дополнительного отопителя заднего пассажира

    Предохранители в двигателе

    Peugeot Boxer mk2 — блок предохранителей — моторный отсек
    Предохранитель Номинальный ток [А] Функции
    1 40 Питание насоса ABS
    2 50 Блок подогрева дизельного топлива
    3 30 Выключатель зажигания – Стартер
    4 40 Подогреватель топлива
    5 20/50 Вентиляция кабины с дополнительным программируемым обогревом (аккумулятор +)
    6 40/60 Максимальная скорость салонного вентилятора (аккумулятор +)
    7 40/50/60 Минимальная скорость вентилятора салона (аккумулятор +)
    8 40 Вентилятор салона в сборе (замок зажигания +)
    9 15 Задняя розетка 12 В (+ батарея)
    10 15 Звуковой сигнал
    11 Не используется
    14 15 Передняя розетка 12 В (аккумулятор +)
    15 15 Прикуриватель (аккумулятор +)
    16 Не используется
    17 Не используется
    18 7,5 Блок управления двигателем (+ аккумулятор)
    19 7,5 Компрессор кондиционера
    20 30 Насос омывателя стекол/фар
    21 15 Питание топливного насоса
    22 Не используется
    23 30 Электроклапаны ABS
    24 7,5 Вспомогательная панель переключателей — управление наружными зеркалами заднего вида и их складывание (замок зажигания +)
    30 15 Обогрев зеркал заднего вида

    ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка

    Peugeot Boxer 2018 Руководство по эксплуатации (232 страницы)

    Производитель: PEUGEOT, Год выпуска: 2018, Модельный ряд: Боксер, Модель: Peugeot Boxer 2018
    Страниц: 232, Размер PDF: 9.09 МБ Руководство по эксплуатации Peugeot Boxer 2018 года. Боксер 2018 Пежо Пежо https://www.carmanualsonline.info/img/29/13290/w960_13290-0.png Руководство по эксплуатации Peugeot Boxer 2018 года.

    Страница 1 из 232

    Страница 2 из 232

    Доступ к Руководству
    Руководство доступно на веб-сайте PEUGEOT,
    в разделе «Личное пространство» или по следующему адресу
    :
    http://public.servicebox.peugeot.com/ddb /
    Прямой доступ к Справочнику .
    Выберите:

    t

    язык,

    t

    автомобиль, тип кузова,

    t

    печатное издание вашего руководства, соответствующее дате 19982 ваш автомобиль.
    Затем выберите:

    t

    ТС,

    t

    печатное издание, соответствующее дате 1
    й регистрации вашего
    ТС.
    Скачать содержимое справочника по транспортному средству.
    В соответствующем магазине загрузите приложение для смартфона Scan

    MyPeugeot APP.
    Этот символ указывает на последнюю доступную
    информацию.

    Страница 3 из 232

    Добро пожаловать
    Благодарим вас за выбор Peugeot Boxer.
    В этом документе представлены информация и рекомендации, необходимые
    для того, чтобы вы могли исследовать свой автомобиль в полной безопасности.
    Ваш автомобиль будет оснащен только частью оборудования, описанного в
    этого документа, в зависимости от его комплектации, модели и спецификации
    для страны, в которой он был продан.
    В этом документе вы найдете все инструкции и рекомендации по эксплуатации
    , которые позволят вам в полной мере насладиться своим автомобилем.Настоятельно рекомендуется ознакомиться с ним,
    , а также с Журналом гарантийного и технического обслуживания, который предоставит вам
    информацию о гарантиях, обслуживании и помощи на дороге
    , связанных с вашим автомобилем. Ключ
    Описания и иллюстрации даны без каких-либо обязательств. Автомобили
    PEUGEOT оставляет за собой право изменять технические характеристики, оборудование и аксессуары
    без необходимости обновления данного издания руководства
    .
    Если право собственности на ваше транспортное средство передается, убедитесь, что это Полное руководство
    передано новому владельцу. Предупреждение о безопасности
    Дополнительная информация
    Способствует защите окружающей среды
    Автомобиль с левым рулем
    Автомобиль с правым рулем
    Ключ
    Этот ключ позволит вам определить особенности вашего автомобиля:
    Фургон
    Двойная кабина
    Двухместная кабина
    Шасси с кабиной Напольная кабина
    Самосвал
    Комби, микроавтобус

    Страница 4 из 232

    2
    .
    .
    Приборы панели 7
    W arning и индикаторные лампы 8
    I
    NDIC Ators

    18
    Конфигурация автомобиля

    2
    2
    Установка даты и времени

    2
    8
    Trip Computer

    2
    8
    Тахограф
    2

    9
    Инструменты и элементы управления

    4
    C
    4
    C
    Entre Console
    4
    K
    EY

    30
    Пульт дистанционного управления
    3
    0
    Безопасность против вторжений
    3
    3
    Передние двери
    3
    3
    Скользящая сторона Дверь
    3
    3
    Задние двери
    3
    4
    3
    4
    3

    35
    Electric Windows
    3
    6
    сиденье водителя
    3
    7
    2-местное сиденье на скамейке

    3
    9
    задних сиденья
    4

    0
    Задние многоместные сиденья
    4

    0
    Регулировка рулевого колеса
    4

    1
    Зеркала
    42
    H

    Питание/Кондиционер с ручным управлением
    4
    3
    4
    3
    Томатный кондиционер

    4
    4
    Дополнительные системы отопления
    4

    6
    4

    6
    4

    6
    4

    6
    Программируемые дополнительные Отопление
    4

    7
    Рекомендации по вентиляции и воздуху
    Кондиционер
    5

    0
    Передний демист — Defrost

    5
    1

    5
    1
    Размораживание заднего экрана и
    Дверных зеркал

    5
    1
    кабины.

    5
    2
    Задние фитинги

    5
    7
    Внешние экстерьеры

    6
    0Lighting Контроль
    6

    1
    Светодиодные дневные лампы
    6
    2
    6
    2
    автоматическое освещение фар
    6
    2
    Guide-Me-Home Lighting
    6
    2
    Adaptive Lighting
    6
    3
    Парковочные лампы
    6
    4
    Регулятор высоты луча фар
    6
    5
    Рычаг стеклоочистителя
    6
    5
    Общие рекомендации по безопасности
    6
    7
    Опасность предупреждения лампы
    6

    8
    HONG
    68
    ROON
    68
    Электронный контроль устойчивости (ESC)

    6
    8
    ремня безопасности

    7
    2
    подушки безопасности

    75
    детские сиденья

    7
    7
    деактивируют Пассажирская передняя подушка безопасности
    7

    8
    ISOFIX монтаже и детские сиденья
    8

    3
    дочерний замок

    8
    6
    посмотреть
    Приборные приборы Доступ к доступу
    Простота использования и комфорта Безопасность
    Освещение и видимость
    ECO-вождение
    Содержание

    Страница 5 из 232

    3
    .
    .
    10
    Рекомендации по вождению 87
    Противоугонная защита 8 9
    Начальный выключающий двигатель

    9
    0
    Батарея в режиме ожидания

    9
    1
    Парковка Тормоз

    9
    1
    Ручная коробка передач
    9

    2
    Индикатор переключения передач

    9
    2
    STOP & START

    9
    3
    HILL START Assip

    9
    5
    TRAF FIC Распознавание

    9
    6
    Speed ​​Limiter

    9
    9
    фиксированная скорость ограничитель

    1
    00

    1
    00
    Cruise Control

    1
    01

    1
    01
    Cruise Control (3
    литров HDI Engine)
    1
    03
    система предупреждения о выезде на русском языке
    1

    05
    недооценка
    1

    10
    Датчики для парковки , звуковая поддержка
    1

    11
    Камера заднего вида

    1
    12
    Пневматическая подвеска
    1

    13F uel
    11 6
    Топливо 1 18
    Сножные цепи

    1

    1
    19
    Towing

    2 Trailer
    1
    19
    Towbar с быстреемным отключением 40982

    1
    20
    Крыша несущие

    1
    23
    Изменение клинка стеклоочистителя

    1
    24
    BOONNET
    12

    4
    дизельных двигателей

    1
    26
    Проверка уровней

    1
    26
    CHEC KS
    12

    9
    12

    9
    Adblue
    ® (Bluehdi Двигатели) 1 32
    Временная прокола Комплект
    1
    35
    Запасное колесо

    1
    37

    1
    37

    1
    37

    2 43
    1
    43
    1
    43
    Изменение предохранителя

    1
    49
    батареи

    153
    к крыле

    15 5енсионные технические данные и буксируемые нагрузки

    1
    57
    Дизельные двигатели
    1
    58
    Вес и буксируемые нагрузки
    1
    59
    Размеры
    1
    62
    Маркировка
    1
    67
    Глоссарий этикеток 90 982 1
    68
    Вождение
    Практическая информация
    В случае разбивки Технические данные
    Алфавитный индекс Специальные функции
    Crew Cab 1
    71
    Кабина кабины шасси / напольная кабина 1 72
    Double Cab

    1
    76
    самосвал
    18

    0
    Звуковое оборудование и телематика
    .
    Содержимое

    Страница 6 из 232

    4
    Приборы и органы управления10. Передняя подушка безопасности водителя/звуковой сигнал.
    11. Органы управления аудиосистемой на рулевом колесе
    .
    Центральная консоль
    3. Хранение/переносная пепельница.
    4. Розетка для аксессуаров 12
    В (макс. 180 Вт).
    5. Порт USB/прикуриватель.
    6. Система динамического контроля устойчивости (DCS/ASR)/
    Интеллектуальная система контроля тяги.
    7. Контроль спуска с горы.
    8. Система предупреждения о выходе из полосы движения.
    9. Аварийная сигнализация.
    10. Индикатор центрального замка/запирания.
    11. Удаление запотевания/размораживания.
    12 . Рычаг переключения передач.
    1. Блок предохранителей.
    2. Программируемый дополнительный подогрев.
    3. Пневматическая подвеска/Лампы для чтения/
    Дополнительная вентиляция сзади.
    4. Органы управления круиз-контролем/ограничителем скорости.
    5. Конфигурация автомобиля/Рассвет фар
    Высота/Передние/задние противотуманные фары.
    6. Управление освещением и указателями поворотов
    Подрулевой переключатель.
    7. Панель приборов с дисплеем.
    8. Переключатель стеклоочистителя/омывателя/бортового компьютера.
    9. Замок зажигания.
    1.Аудиосистема/Навигация.
    2. Отопление/кондиционирование воздуха.
    Обзор

    Страница 7 из 232

    5
    В качестве пассажира, если вы избегаете подключения мультимедийных устройств
    (кино, музыка, видеоигры,
    и т. д.), вы будете способствовать ограничению потребления электроэнергии
    и т. д. Топливо
    .
    Отключите портативные устройства перед тем, как
    покинете автомобиль.
    Эко-вождение
    Эко-вождение — это ряд повседневных практик, позволяющих автомобилисту оптимизировать расход топлива и выбросы CO2.
    Оптимизируйте использование коробки передач

    С механической коробкой передач плавно трогайтесь
    и переключайтесь на более высокую передачу без ожидания. Во время ускорения
    меняйтесь раньше.
    При автоматической коробке передач отдайте предпочтение
    автоматическому режиму и избегайте сильного или резкого нажатия на педаль акселератора
    .
    Индикатор переключения передач
    предлагает вам включить наиболее подходящую передачу: как только на панели приборов появится индикация
    ,
    сразу же следует за ней.
    Для автомобилей с автоматической коробкой передач
    этот индикатор появляется только в ручном режиме.
    Двигайтесь плавно
    Поддерживайте безопасную дистанцию ​​между транспортными средствами,
    Используйте торможение двигателем, а не педаль тормоза
    , и постепенно нажимайте на педаль акселератора
    . Эти методы способствуют
    снижению расхода топлива и
    выбросов CO
    2 , а также помогают уменьшить фоновый транспортный шум.
    Если ваш автомобиль оборудован круиз-контролем, используйте
    систему на скорости выше 25
    миль/ч (40 км/ч)
    при хорошем трафике.
    Контролируйте использование вашего электрооборудования

    Перед началом движения, если в салоне
    слишком тепло, проветрите его,
    открыв перед
    окна и форточки с помощью кондиционера.
    На скорости выше 30
    миль/ч (50 км/ч) закройте окна
    и оставьте вентиляционные отверстия открытыми.
    Рассмотрите возможность использования оборудования, которое может помочь
    поддерживать низкую температуру в пассажирском
    салоне (жалюзи люка в крыше и окна
    жалюзи и т. д.). Выключить
    фары головного света и передние противотуманные фары, когда уровень окружающего освещения не требует их использования.
    Не запускайте двигатель перед троганием с места,
    особенно зимой; ваш автомобиль будет прогреваться
    намного быстрее во время движения. Если он не имеет автоматического регулирования, выключите
    кондиционер, как только будет достигнута желаемая
    температура.
    Отключите средства управления
    обдувом и оттаиванием, если они не управляются
    автоматически.
    Как можно скорее выключите обогрев сиденья.
    .
    Эко-вождение

    Страница 8 из 232

    6
    Ограничение причин избыточного потребления

    Распределите нагрузку по всему автомобилю; поместите
    самые тяжелые предметы на дно багажника,
    как можно ближе к задним сиденьям.
    Ограничивает нагрузку, перевозимую в автомобиле, а
    снижает сопротивление ветру (рейлинги на крыше, багажник на крыше,
    держатель для велосипедов, прицеп и т. д.). Предпочтительно использовать грузовой бокс
    .
    Снимите рейлинги и багажники на крыше после использования.
    В конце зимы снимите зимние шины и
    установите летние шины.
    Соблюдайте рекомендации
    по техническому обслуживанию.
    Регулярно проверяйте давление в шинах в холодном состоянии,
    по этикетке в дверном проеме,
    со стороны водителя.
    Выполняйте эту проверку, в частности:

    b
    перед длительной поездкой,

    a
    t при каждой смене сезона,

    a
    после длительного периода простоя.
    Не забудьте запасное колесо и шины на
    любого прицепа или каравана. Регулярно проводите техническое обслуживание вашего автомобиля (масло двигателя
    , масляный фильтр, воздушный фильтр, салонный фильтр и т. д.) и
    соблюдайте график операций в графике обслуживания производителя
    .
    При заполнении бака не продолжайте заправку после
    3
    -го перекрытия сопла во избежание перелива.
    За рулем вашего нового автомобиля только после первых 1900

    миль (3000 километров)
    вы увидите, как расход топлива
    снизится до постоянного среднего значения
    .
    При использовании дизельного двигателя
    BlueHDi, если система SCR
    неисправна, ваш автомобиль становится загрязняющим окружающую среду
    . Как можно скорее посетите

    дилера PEUGEOT или квалифицированную мастерскую
    , чтобы привести уровень выбросов оксидов азота
    вашего автомобиля в соответствие со стандартом.
    Эко-вождение

    Страница 9 из 232

    7
    Приборные панели
    Приборная панель уровня 1/
    Экран дисплея
    1. Спидометр (миль/ч или км/ч).
    2. Экран дисплея.
    3. Указатель уровня топлива.
    4. Температура охлаждающей жидкости.
    5. Тахометр (об/мин x 1000). Уровень 1
    Экран дисплея
    В нижней части:
    — Время,

    E
    Температура наружного воздуха,

    M
    Пройденные мили/километры,

    T
    рип-компьютер (запас хода, расход топлива,
    и т. д.) ,

    H
    высота луча фары,

    P
    программируемое предупреждение о превышении скорости,

    C
    контроль аварийной ситуации или ограничитель скорости,
    — индикатор переключения передач ~ индикатор эффективности передачи
    ,

    4 Начинать.
    .
    Приборная панель уровня 2/
    Экран дисплея
    1. Спидометр (миль/ч или км/ч).
    2. Экран дисплея.
    3. Указатель уровня топлива.
    4. Температура охлаждающей жидкости.
    5. Тахометр (об/мин x 1000).
    1
    Приборная панель

    Стр. 10 из 232

    8
    В левой части:
    — Время,

    E

    Наружная температура,

    Вт

    Сигнальные лампы,

    Скорость или контроль скорости 2 ru или 9000 ограничитель.
    В правой части:

    Дата,

    S

    сервисный индикатор,

    T
    рип-компьютер (запас хода, расход топлива,
    и т.д.),
    — 900ler

    A 90t сообщения ,

    S
    сообщения о состоянии системы,

    V

    конфигурация автомобиля,

    H

    высота луча фары,

    M

    пробег.
    Сигнальные и контрольные лампы

    При включении зажигания
    Некоторые контрольные лампы загораются на несколько
    секунд при включении зажигания автомобиля
    .
    При запуске двигателя эти самые контрольные лампы
    должны погаснуть.
    Если они продолжают гореть, прежде чем трогаться с места, см. информацию
    по соответствующей контрольной лампе.
    Уровень 2

    Экран дисплея
    Яркость приборов
    и органов управления

    Яркость приборов и органов управления можно отрегулировать, нажав кнопку MODE,
    при включенных боковых фонарях.
    Для получения дополнительной информации о конфигурации автомобиля

    см. соответствующий раздел
    .Связанные предупреждения
    Некоторые сигнальные лампы могут загораться в одном из двух режимов
    : постоянном (непрерывном) или мигающем.
    Только сопоставив тип освещения с
    рабочим состоянием автомобиля, можно
    установить, является ли ситуация нормальной, или
    определить, произошла ли
    неисправность.
    В случае неисправности
    загорание контрольной лампы
    может сопровождаться звуковым сигналом
    и/или сообщением

    .
    Визуальные индикаторы, информирующие водителя
    о работе системы
    (работа
    или контрольные лампы деактивации) или о возникновении неисправности
    (сигнальные лампы).
    Приборная панель

    PEUGEOT ВСЕ МОДЕЛИ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

    PEUGEOT ВСЕ МОДЕЛИ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ — ОБЩИЕ СВЕДЕНИЯ

    ВСЕ МОДЕЛИ

    ЭЛЕКТРИЧЕСКИЕ СХЕМЫ — ОБЩИЕ

    СОДЕРЖАНИЕ

    1. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДОКУМЕНТ:
    2. СПИСОК КОМПОНЕНТОВ (РАЗДЕЛ 1):
    3. СПИСОК КОМПОНЕНТОВ (РАЗДЕЛ 2):
    4. СПИСОК КОМПОНЕНТОВ (РАЗДЕЛ 3):
    5. ПЕРЕЧЕНЬ СИМВОЛОВ МНОГОСБОРОЧНЫЙ :
    6. ПЕРЕЧЕНЬ СИМВОЛОВ СИЛОВОЙ БЛОК:
    7. ПЕРЕЧЕНЬ СИМВОЛОВ НАРУЖНОЕ ОСВЕЩЕНИЕ И СИГНАЛИЗАЦИЯ:
    8. ПЕРЕЧЕНЬ СИМВОЛОВ ВНУТРЕННЕЕ ОСВЕЩЕНИЕ:
    9. СПИСОК СИМВОЛОВ ИНФОРМАЦИЯ О ВОДИТЕЛЕ:
    10. ПЕРЕЧЕНЬ СИМВОЛОВ WIPE-WASH :
    11. ПЕРЕЧЕНЬ СИМВОЛОВ ВСПОМОГАТЕЛЬНЫЕ МЕХАНИЗМЫ:
    12. СПИСОК СИМВОЛОВ ПОМОЩЬ ВОДИТЕЛЮ:
    13. ПЕРЕЧЕНЬ СИМВОЛОВ КОМФОРТ ВОЖДЕНИЯ:
    14. ПЕРЕЧЕНЬ ЖГУТОВ :

    ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДОКУМЕНТ:

    1 — РАЗБИВКА ФУНКЦИИ НА ТРИ ДИАГРАММЫ:

    Принципиальная схема.

    Схема подключения.

    Схема установки.

    2 — КОНСТИТУЦИЯ ДИАГРАММ:
    Принципиальная схема:
    • принадлежности ( + и -)
    • компоненты (со ссылками, функциональными символами и внутренними электромеханическими деталями, кроме электроники)
    • разъемы на компонентах
    • точки заземления
    • проводные линии (со ссылкой)
    Схема подключения:
    • расходные материалы (+ и -)
    • Компоненты
    • (с каталожными номерами, функциональными обозначениями, без внутренних электромеханических деталей)
    • соединения (разъемы со ссылками)
    • точки заземления (со ссылкой)
    • соединения (со ссылкой)
    • жгуты (со ссылкой)
    • ссылки на провода
    Схема установки:
    • полный или частичный фантомный вид автомобиля (в перспективе)
    • компоненты (позиция, ссылка)
    • взаимосвязи (положение, каталожный номер)
    • соединения (позиция, номер)
    • точки заземления (положение, ссылка)
    • привязь (опорная, ходовая)
    • проходные перегородки
    3 — КОДИРОВАНИЕ ФУНКЦИЙ:

    Принцип этой нумерации заключается в том, чтобы привязать номер компонента к электрической функции.

    Функции сгруппированы в 8 семейств.

    Блок питания:
    • 10 — пусковые, текущего поколения
    • 11 — система зажигания, предпусковой подогрев
    • 12-13 — топливная система, впрыск топлива
    • 14 — диагностика двигателя
    • 15 — система охлаждения
    • 16 — коробка передач, приводные валы
    • 17 — электропитание двигателя — аккумулятор
    Наружное освещение и сигнализация:
    • 20 — задние противотуманные фонари
    • 21 — стоп-сигналы
    • 22 — фонари заднего хода
    • 23 — указатели поворотов, боковые повторители, аварийная сигнализация
    • 24 — ходовые огни, затемнитель фар (DIM-DIPS)
    • 25 — рожки
    • 26 — фары, задние фонари, лампы номерного знака, габаритные огни и указатели поворота
    Внутреннее освещение:
    • 30 — освещение салона
    • 31 — освещение закрытого отсека
    Информация о водителе:
    • 40 — охлаждающая жидкость двигателя и другая информация о воде, текущее поколение
    • 41 — информация о моторном масле
    • 42 — частота вращения двигателя и информация о воздухе двигателя
    • 43 — информация о топливе и предпусковом подогреве
    • 44 — тормозная информация
    • 45 — информация о подвеске
    • 46 — коробка передач и информация о трансмиссии
    • 47 — звуковая предупредительная информация
    • 48 — информация о проверке двигателя
    • 49 — двери и т. п.Информация
    Средство для протирки:
    • 50 — стеклоочистители
    • 51 — стеклоомыватель
    • 52 — стеклоочиститель заднего стекла
    • 53 — омыватель заднего стекла
    • 54-55 — омыватели фар, омыватели фар
    Вспомогательные механизмы:
    • 60 — передние электростеклоподъемники
    • 61 — электрические задние стеклоподъемники
    • 62 — центральный замок
    • 63 — сиденья с электроуправлением
    • 64 до 6469 — зеркала с электроприводом
    • 6470 — 6499 — рулевая колонка
    • 65 — пассивные ремни безопасности
    • 66 — корректор высоты фар
    • 67 — коробка передач и вспомогательная коробка передач
    • 68 — люк в крыше задней части салона
    Вспомогательные средства для водителя:
    • 70 — тормоза
    • 71 — регулируемый усилитель руля
    • 72 — маршрутный компьютер, часы
    • 73 — круиз-контроль
    • 74 — предупреждение о гололеде
    • 75 — обнаружение приближения
    • 76 — обнаружение недостатка воздуха
    • 77 — подвеска
    Комфорт вождения:
    • 80 — отопление/вентиляция, кондиционирование воздуха
    • 81 — отопительное оборудование (обогрев заднего стекла, стекла и зеркал, стекла, прикуривателя)
    • 82 — антистарт кодированный
    • 83 — подогрев сидений
    • 84 — радио, антенна, радиотелефон
    • 85 — предупреждение о гололеде
    • 86 — система противоугонной сигнализации
    • 87 — жалюзи с электроуправлением
    4 — КОД КОМПОНЕНТА:

    Компоненты имеют четырехзначный номер e. г.: 4310.

    Первые две цифры обозначают функцию, две следующие цифры обозначают компонент.

    Перед номером контрольной лампы ставится буква V e. г.: В2610.

    Специальная нумерация оборудования, подающего электропитание:
    • BB00: аккумулятор
    • BB10: батарея + блок питания
    • CA00 : замок зажигания
    • BF00: блок предохранителей

    Свободные соединители, выполняющие определенную функцию (например,г. тестирование функции) нумеруются как компоненты с буквой e впереди. г.: C1300.

    Нумерация точек заземления:
    • используется буква M, за которой следует идентификационный номер
    • Примеры: M2A, M90C
    Нумерация соединений:
    • используется буква E, за которой следует идентификационный номер
    • примеры: E028, E002
    • применение алфавитного указателя, если соединения идентичны, т.е. г: Э005А, Э005Б
    5 — НУМЕРАЦИЯ СОЕДИНЕНИЙ:

    Используются буквы I, за которыми следует двухзначный идентификационный номер. Применение алфавитного указателя, если взаимосвязи идентичны, например. г: IC20, IC05A, IC05B.

    6 — НУМЕРАЦИЯ СОЕДИНИТЕЛЕЙ МОСТОВЫХ БЛОКОВ:

    Используется буква, за которой следует трехзначное число, e. г: B001. Применение алфавитного указателя, если терминалы идентичны e. г: 00, 00.

    7 — КОД ПРОВОДА:

    Этот код позволяет связать номер провода с типом питания или электрической функцией. Предложение распределяется следующим образом.

    Питание перед предохранителем:
    • BB: аккумулятор + ве питание
    • AA: аксессуар + питание
    • CC: управляемое зажигание + ве питание
    • Вт: габаритный фонарь + питание
    • КК: питание + ve после выключения зажигания

    Пример: BB2 (тип питания + идентификационный номер провода).

    Питание после предохранителя:
    • : батарея + питание
    • A: аксессуар+ питание
    • : управление зажиганием + питание
    • В: габаритный фонарь+ питание
    • :+ ве питание после выключения зажигания

    Пример: B02A (тип питания+ номер предохранителя+ идентификационный номер провода, цифра или буква).

    Специальные расходные материалы:

    Пример: M262 (тип питания + идентификационный номер провода, цифра или буква).

    Комментарии: каждый автомобиль имеет особенности кодирования проводов питания (рассматриваются как варианты).

    Другие соединения между компонентами:
    • цифры слева повторяют номер соответствующей функции (см.: кодирование функций)
    • цифры справа представляют идентификационный номер в функции

    Пример: 2604 (номер функции + идентификационный номер провода).

    8 — СОКРАЩЕНИЯ:

    Эти сокращения указаны на клеммах некоторых компонентов (например, замка зажигания).

    + ББ: батарея + ве.
    + AA: аксессуар + ве.
    + CC: зажигание управляемое + ве.
    + КК: + ве после выключения зажигания.

    9 — ЦВЕТОВЫЕ КОДЫ:

    ВА: белый.
    БЭ: синий.
    BG: бежевый.
    ГР: серый.
    JN: желтый.
    МР: коричневый.
    NR: черный.
    ИЛИ: оранжевый.
    RG: красный.
    RS: розовый.
    VE: зеленый.
    VI: лиловый.
    VJ: зеленый/желтый.

    10 — ЧТЕНИЕ ПРИНЦИПАЛЬНЫХ СХЕМ:

    A: изображение точки земли.
    : номер компонента.
    : номер провода.
    D: номер гнезда разъема.
    E: цвет разъема.
    F: номер гнезда разъема.
    G: номер предохранителя.
    H: представление информации, идущей к другой функции.
    I: номер задействованной функции.
    J: изображение провода в зависимости от комплектации автомобиля.
    : схема компонентов.
    L: соединительные провода.
    M: изображение соединения.

    11 — ЧТЕНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ:

    N: идентификация жгута.
    О: схема блока предохранителей.
    P: номер соединения.
    Q: количество способов соединения.
    R: цвет соединения.
    S: представление частичного соединения.
    T: представление соединения.

    12 — ЧТЕНИЕ СХЕМ УСТАНОВКИ

    1: идентификация показанной привязи.
    2: идентификация оборудования.
    3: количество разъемов.
    4: цвет разъема.
    5: изображение точки земли.
    6: изображение соединения.
    7: идентификация соединения.
    8: идентификация подсоединенного жгута.
    9: подробности см. в соответствующем поле.
    10: расположение этикетки ремня безопасности.

    ПЕРЕЧЕНЬ КОМПОНЕНТОВ (РАЗДЕЛ 1):

    • B001: смешанный мостовой блок 1.
    • B002: смешанный мостовой блок 2.
    • B003: смешанный мостовой блок 3.
    • BB00: аккумулятор.
    • BB01: аккумулятор в сборе (задний).
    • BB02: аккумулятор в сборе (нижняя передняя часть).
    • 0: аккумулятор в сборе (верхний передний).
    • BB04: центральный узел аккумуляторной батареи.
    • BB05: стартерный аккумулятор.
    • BB06: аккумулятор.
    • BB10: аккумулятор + блок управления.
    • BCP3: Блок переключателей с 3 реле защиты.
    • BF00: блок предохранителей в салоне.
    • BF01: блок предохранителей под капотом.
    • BF02: блок предохранителей (багажное отделение).
    • BGP0: блок централизованного управления (полиция).
    • Вх22: 12 блок предохранителей (салон).
    • Вх38: 28 блок предохранителей (салон).
    • BMF1: максимальный блок предохранителей.
    • BMF2: максимальный блок предохранителей.
    • BMF3: максимальный блок предохранителей.
    • BMF4: максимальный блок предохранителей.
    • BM27: плата предохранителей двигателя с 27 предохранителями.
    • BM34: плата предохранителей двигателя с 34 предохранителями.
    • BSI1: встроенный системный интерфейс.
    • C001 : диагностический разъем.
    • C002 : разъем обрыва провода.
    • C004 : Диагностический разъем панели приборов.
    • C1030: тестовый разъем — информация о работе двигателя.
    • C1042: дополнительный разъем общего автоматического выключателя.
    • C1100: разъем проверки зажигания.
    • C1105 : разъем подавления зажигания.
    • C1110 : разъем регулировки зажигания на холостой ход.
    • C1200: разъем для проверки впрыска.
    • C1250: разъем регулировки системы контроля выбросов.
    • C1260: разъем держателя предохранителя насоса подачи.
    • C1265: разъем держателя предохранителя резистора обогрева карбюратора.
    • C1270: Разъем проверки рециркуляции ОГ.
    • C1300: разъем для проверки зажигания-впрыска.
    • C1310: разъем держателя предохранителя системы зажигания/впрыска.
    • C1360: разъем держателя предохранителя нагревателя кислородного датчика.
    • C1400: разъем ВМТ.
    • C1450: разъем для разработки системы.
    • C1500: разъем для проверки работы вентилятора.
    • C1630: контрольный разъем (автоматическая коробка передач).
    • C1700: разъем для проверки электронного управления.
    • C1800: Диагностический разъем ГБО.
    • C200: разъем для каравана.
    • C2310: разъем двойного управления для автошколы.
    • C2600: разъем держателя предохранителя передних противотуманных фар.
    • C310: положительный разъем питания аккумуляторной батареи освещения каравана.
    • C4640: разъем держателя предохранителя для питания хронографа.
    • C6235: разъем для проверки дверных замков.
    • C6301: тестовый разъем (хранение в памяти — место).
    • C6540: контрольный разъем предварительного натяжения ремней безопасности.
    • C6560: разъем для проверки подушек безопасности.
    • C6570: разъем для проверки подушки безопасности + натяжитель.
    • C6640: разъем для прокачки контура дорожного просвета.
    • C6860: разъем для проверки электрического капота.
    • C7000: разъем для проверки антиблокировочной тормозной системы.
    • C7001: Разъем держателя предохранителя ABS.
    • C7050: разъем проверки системы контроля тяги.
    • C7100: тестовый разъем рулевого управления с регулируемым усилителем.
    • C7215: диагностический разъем многофункционального экрана.
    • C7710: разъем для проверки подвески.
    • C8000: разъем для проверки нагревателя.
    • C8201 : разъем проверки иммобилайзера.
    • C8400: батарея радио + разъем ve.
    • C8600: разъем для проверки сигнализации.
    • C861: разъем питания сигнализации.
    • C8630: диагностический разъем блока защиты.
    • CA00: замок зажигания.
    • CCS1: блок управления сигнализацией (полиция).
    • CP00: задняя розетка 12 В.
    • CPC0: контактный узел сдвижной двери (левый).
    • CPC1: контактный узел раздвижной двери (справа).
    • CP01: передняя розетка 12 В.
    • CT00: поворотный разъем рулевого колеса.
    • CV00: Блок переключателей под рулевым колесом ( 2000 г.).
    • DRAG: экранированное заземление.
    • DRA1: экранированное заземление 1.
    • ECV0: блок управления на рулевом колесе.
    • MF00: максимальный предохранитель стартерной батареи.
    • MF01: главный предохранитель генератора.
    • MF175: Предохранитель MEGA-моторный отсек 175 А.
    • PS00: соединительная плата.
    • PSF0: плата соединения — блок предохранителей (салон).
    • PSF1: соединительная плата — блок предохранителей (под капотом).
    • PSF2: плата соединения — блок предохранителей (багажное отделение).
    • V0004 : сигнализатор остановки.
    • V1000: контрольная лампа нагрузки.
    • V1001: лампочка правильного заряда тяговых аккумуляторов.
    • V1002: контрольная лампа разряда тяговых аккумуляторов.
    • V1017: Контрольная лампа неисправности преобразователя 12 В.
    • V1100 : контрольная лампа проверки зажигания.
    • V1150: контрольная лампа предварительного прогрева.
    • V1200 : контрольная лампа проверки впрыска.
    • V1203: индикатор отключения насоса.
    • V1300 : контрольная лампа диагностики двигателя.
    • V1700: контрольная лампа временной неисправности.
    • V1701 : контрольная лампа переднего хода.
    • V1702 : контрольная лампа заднего хода.
    • V1703 : контрольная лампа неисправности изоляции.
    • V1800: контрольная лампа подачи газа.
    • V2000: контрольная лампа заднего противотуманного фонаря.
    • V2010: контрольная лампа передних противотуманных фар.
    • V2300: лампа аварийной сигнализации.
    • V2310: правая или левая контрольная лампа-мигалка.
    • V2320: Контрольная лампа левого указателя поворота.
    • V2330: Контрольная лампа правого указателя поворота.
    • V2600: контрольная лампа габаритного огня.
    • V2610 : контрольная лампа ближнего света.
    • V2620 : контрольная лампа дальнего света.
    • V2660 : контрольная лампа передних противотуманных фар.
    • V4010 : контрольная лампа низкого уровня охлаждающей жидкости.
    • V4017 : контрольная лампа уровня электролита в аккумуляторной батарее.
    • V4020 : контрольная лампа максимальной температуры охлаждающей жидкости двигателя.
    • V4040 : контрольная лампа низкого уровня жидкости стеклоомывателя.
    • V4050: контрольная лампа наличия воды в дизельном топливе.
    • V4110 : контрольная лампа низкого давления моторного масла.
    • V4120 : контрольная лампа низкого уровня моторного масла.
    • V4130 : сигнализатор максимальной температуры масла в двигателе.
    • V4200: контрольная лампа воздушной заслонки.
    • V4205: контрольная лампа блокировки воздушного фильтра.
    • V4300 : контрольная лампа низкого уровня топлива.
    • V4320: контрольная лампа открытой крышки бака.
    • V4400 : контрольная лампа стояночного тормоза.
    • V4410 : контрольная лампа низкого уровня тормозной жидкости.
    • V4420 : контрольная лампа стояночного тормоза/низкого уровня тормозной жидкости.
    • V4430 : контрольная лампа износа тормозных колодок.
    • V4440 : контрольная лампа перегоревшей лампы.
    • V4600 : контрольная лампа положения рычага переключения передач.
    • V4610 : контрольная лампа температуры масла в коробке передач.
    • V4700 : сигнализатор открытой двери.
    • V4730: контрольная лампа непристегнутого ремня безопасности.
    • V4800 : контрольная лампа перегрева каталитического нейтрализатора.
    • V6235: запальник с блокировкой.
    • V6560 : сигнальная лампа подушки безопасности (передняя).
    • V6561 : контрольная лампа боковой подушки безопасности.
    • V6640: контрольная лампа низкого уровня жидкости для коррекции дорожного просвета.
    • V6700 : контрольная лампа проверки блокировки дифференциала.
    • V6709 : контрольная лампа включения понижающей передачи.
    • V7000: Контрольная лампа диагностики АБС.
    • V7001: Индикатор работы АБС.
    • V7050 : контрольная лампа диагностики антипробуксовочной системы.
    • V7060 : лампа работы антипробуксовочной системы.
    • V7310 : контрольная лампа круиз-контроля.
    • V7700 : контрольная лампа диагностики подвески.
    • V7800: контрольная лампа диагностики проверки стабильности.
    • V8018 : контрольная лампа низкого уровня топлива доп.
    • V8110: контрольная лампа обогрева заднего стекла.
    • V8220: контрольная лампа транспондера.
    • 1000: пусковой защитный выключатель.
    • 1005 : реле блокировки стартера.
    • 1010: стартер.
    • 1020: генератор.
    • 1025: двойной аккумулятор.
    • 1030 : реле сигнала работы двигателя.
    • 1040: реле общего обслуживания.
    • 1041 : аварийный выключатель.
    • 1042: общее реле.
    • 1043: кнопка сброса настроек.
    • 1044: диодный блок.
    • 1045: дополнительная кнопка повторной постановки на охрану.
    • 1086 : сигнализация реле отключения стартера.
    • 1100: распределитель.
    • 1101 : термистор охлаждающей жидкости двигателя для переднего модуля.
    • 1102: модуль расширения.
    • 1104 : соленоид коррекции опережения.
    • 1105 : модуль усилителя зажигания.
    • 1110 : распределитель зажигания.
    • 1115 : опорный датчик цилиндра.
    • 1116 : опорный датчик цилиндра 1.
    • 1117 : опорный датчик цилиндра 2.
    • 1120 : датчик детонации.
    • 1121 : датчик детонации 1.
    • 1122 : датчик детонации 2.
    • 1125 : выключатель педали акселератора.
    • 1127 : реле питания зажигания.
    • 1130 : блок управления зажиганием.
    • 1131 : катушка зажигания цилиндра 1.
    • 1132 : Катушка зажигания 2 цилиндра.
    • 1133 : катушка зажигания 3 цилиндра.
    • 1134 : катушка зажигания 4 цилиндра.
    • 1135 : катушка зажигания.
    • 1136 : конденсатор катушки зажигания.
    • 1137 : катушка зажигания 5 цилиндра.
    • 1138 : катушка зажигания 6 цилиндра.
    • 1140 : Модуль контроля выбросов для карбюратора.
    • 1141 : реле питания свечей подогрева охлаждающей жидкости 1.
    • 1142 : реле 2 питания свечей подогрева охлаждающей жидкости.
    • 1143 : реле питания свечей подогрева охлаждающей жидкости 3.
    • 1145 : электромагнитный клапан открытия дроссельной заслонки.
    • 1146 : реле питания свечей подогрева охлаждающей жидкости 1-2.
    • 1147 : реле питания свечей подогрева охлаждающей жидкости 3-4.
    • 1148 : реле подогревателя охлаждающей жидкости 1.
    • 1149 : реле подогревателя охлаждающей жидкости 2.
    • 1150: блок управления предпусковым подогревом.
    • 1155 : реле подогрева.
    • 1156: реле дополнительного нагрева.
    • 1157: термовыключатель дополнительного нагрева.
    • 1158 : блок управления предпостовым обогревом.
    • 1160: свечи накаливания.
    • 1161: нет. Свеча накаливания на 1 цилиндр.
    • 1162: нет. Свеча накаливания на 2 цилиндра.
    • 1163: нет. Свеча накаливания на 3 цилиндра.
    • 1164: нет. Свеча накаливания на 4 цилиндра.
    • 1190: нагреватель водяного контура.
    • 1200 : реле топливного насоса.
    • 1201 : реле ТНВД.
    • 1202: тахометрическое реле.
    • 1203: инерционный выключатель.
    • 1204: реле защиты от ударов.
    • 1205 : предохранитель топливного насоса.
    • 1206: блок управления декантирующим насосом.
    • 1207: декантирующий насос.
    • 1208 : ТНВД (корректор опережения, соленоид отсечки топлива).
    • 1209: откачивающий насос.
    • 1210: топливный насос.
    • 1211 : топливный насос.
    • 1212 : соленоид ресивера.
    • 1213 : реле воздушного насоса.
    • 1214: экономоскоп.
    • 1215 : электромагнитный клапан продувки адсорбера.
    • 1216: резистор имитации канистры.
    • 1217 : соленоид отключения продувки адсорбера.
    • 1218 : соленоид отсечки опережения зажигания.
    • 1219 : потенциометр дроссельной заслонки (впрыск, АКПП).
    • 1220 : датчик температуры охлаждающей жидкости.
    • 1221: термистор дизельного двигателя. 1222: акселерометр.
    • 1223: электромагнитный клапан нагнетаемого воздуха.
    • 1224 : электромагнитный клапан закрытия абсорбера.
    • 1225: шаговый двигатель регулирования холостого хода (MMBA).
    • 1226: мотор регулировки холостого хода и переключатель холостого хода.
    • 1227 : датчик давления в топливном баке.
    • 1228: двигатель регулировки холостого хода и переключатель холостого хода + датчик Холла.
    • 1229 : соленоид турборегулятора с переменным сопротивлением.
    • 1230: дополнительное воздушное устройство.
    • 1231 : Блок соленоидов холостого хода АКПП.
    • 1232 : электромагнитный клапан поддержания холостого хода.
    • 1233 : электромагнитный клапан регулирования давления наддува.
    • 1234 : электромагнитный клапан заслонки карбюратора.
    • 1235 : электромагнитный клапан вентиляции карбюратора.
    • 1236 : Электромагнитный клапан отключения перебега.
    • 1237: электромагнитный клапан pulsair.
    • 1238: 2-объемный соленоид VASC.
    • 1239 : электромагнитный клапан регулирования холостого хода.
    • 1240 : впускной датчик температуры воздуха.
    • 1241: насос pulsair.
    • 1242: импульсное реле.
    • 1243: регулируемый электромагнитный клапан 1.
    • 1244: Пропорциональный электромагнитный клапан EGR.
    • 1245: переключатель высоты.
    • 1246 : Реле питания функции EGR.
    • 1247: Термовыключатель охлаждающей жидкости EGR.
    • 1248 : Резистор калибровки EGR.
    • 1249: потенциометр рычага нагрузки (EGR).
    • 1250 : Блок управления рециркуляцией выхлопных газов EGR.
    • 1251 : Вакуумный насос EGR.
    • 1252 : Реле корректора опережения дизеля.
    • 1253: все или ничего электромагнитный клапан (EGR).
    • 1254 : Выключатель рычага нагрузки EGR.
    • 1255 : электромагнитный клапан отсечки топлива.
    • 1256 : электромагнитный клапан опережения (дизель).
    • 1257: — соленоид потока (дизель).
    • 1258 : + соленоид потока (дизель).
    • 1259: Электромагнит +/- потока (дизель).
    • 1260 : датчик подъема иглы форсунки.
    • 1261 : датчик положения педали акселератора.
    • 1262: моторизованная бабочка.
    • 1263: EGR + дроссельный электромагнитный клапан.
    • 1264: вихревой электромагнитный клапан.
    • 1265 : Термовыключатель подогревателя карбюратора.
    • 1266 : реле обогревателя карбюратора.
    • 1267 : дизельный дроссельный электромагнитный клапан (впуск воздуха).
    • 1268: регулируемый электромагнитный клапан 2.
    • 1269 : Реле резистора обогрева карбюратора.
    • 1270: Резистор нагревателя карбюратора или корпуса дроссельной заслонки.
    • 1271: запорный электромагнитный клапан.
    • 1272 : соленоид отключения в сборе, резистор нагревателя карбюратора.
    • 1273 : резистор подогрева масляного сапуна 1.
    • 1274 : резистор подогрева масляного сапуна 2.
    • 1275: карбюратор.
    • 1276: дизельный обогреватель.
    • 1277 : соленоид отключения поршня дизельного ТНВД 3.
    • 1278 : датчик начала компрессии.
    • 1280 : длинный 2-объемный соленоид VASC.
    • 1281: короткий 2-объемный соленоид VASC.
    • 1301 : реле информации АКПП (впрыск).
    • 1302: реле впрыска и питания.
    • 1303 : реле питания впрыска и зажигания.
    • 1304 : Многофункциональное двойное реле управления двигателем.
    • 1305: потенциометр смеси.
    • 1306 : Шунт реле АКПП.
    • 1307: силовое многофункциональное двойное реле.
    • 1308 : датчик давления масла в двигателе.
    • 1309 : воздушный термистор турбонагнетателя.
    • 1310 : датчик расхода воздуха.
    • 1311 : датчик давления наддува.
    • 1312: индукционный датчик давления воздуха.
    • 1313 : датчик частоты вращения двигателя.
    • 1314 : датчик высоты.
    • 1315: инжекторный резистор.
    • 1316 : датчик положения дроссельной заслонки.
    • 1317 : Датчик положения рычага ТНВД.
    • 1318 : блок переключателя дроссельной заслонки.
    • 1319 : Резистор кодирования впрыска.
    • 1320 : блок управления двигателем.
    • 1321 : датчик высокого давления дизеля.
    • 1322: Дизельный регулятор высокого давления.
    • 1323 : датчик высокой температуры (ОГ).
    • 1324: электромагнитный пропорциональный дозирующий клапан.
    • 1325 : датчик высокого давления бензина.
    • 1326 : предохранитель питания блока впрыска.
    • 1327 : датчик положения распредвала (дизельный насос).
    • 1328 : датчик положения ротора (дизельный насос).
    • 1329 : датчик положения золотника (ДИЗЕЛЬНЫЙ насос).
    • 1330: инжектор.
    • 1331: форсунка цилиндра №1.
    • 1332: форсунка цилиндра №2.
    • 1333: форсунка цилиндра №3.
    • 1334: форсунка цилиндра №4.
    • 1335: номер цилиндра форсунки. 5.
    • 1336: форсунка цилиндра №6.
    • 1337: форсунка цилиндра №7.
    • 1338: форсунка цилиндра №8.
    • 1339: форсунка цилиндра №9.
    • 1340: форсунка цилиндра №10.
    • 1342: многофункциональный блок управления двигателем.
    • 1345 : Реле подогревателя кислородного датчика.
    • 1348 : предохранитель нагревателя кислородного датчика.
    • 1350 : кислородный датчик (передний).
    • 1351 : кислородный датчик (задний).
    • 1352 : кислородный датчик передний нижний по потоку.
    • 1353 : передний верхний кислородный датчик.
    • 1354 : задний нижний кислородный датчик.
    • 1355 : задний верхний кислородный датчик.
    • 1400 : Датчик ВМТ. 1500: реле вентилятора.
    • 1501 : предохранитель вентилятора охлаждения.
    • 1502 : реле питания левого вентилятора.
    • 1503 : Реле питания правого вентилятора.
    • 1504: реле последовательного питания левого и правого вентиляторов.
    • 1505 : термовыключатель вентилятора охлаждения.
    • 1506: резистор двухскоростного вентилятора охлаждения.
    • 1507 : блок управления вентилятором (ОЖ) температуры через ЭБУ.
    • 1508 : Реле питания вентилятора малой скорости.
    • 1509 : реле питания вентилятора большой скорости.
    • 1510: вентилятор.
    • 1511: правый вентилятор.
    • 1512: левый вентилятор.
    • 1513: электронный прерыватель охлаждающего вентилятора.
    • 1515: левый помехоподавляющий фильтр.
    • 1516: правый помехоподавляющий фильтр.
    • 1517: заслонка, управляемая вентилятором охлаждения.
    • 1518: трехскоростной резистор вентилятора охлаждения.
    • 1520 : термовыключатель дополнительного охлаждения двигателя.
    • 1525 : Реле дополнительного охлаждения двигателя.
    • 1526 : реле времени дополнительного охлаждения двигателя.
    • 1530: Шунт устройства доохлаждения.
    • 1550 : турбонасос охлаждающей жидкости.
    • 1551 : предохранитель турбонасоса охлаждающей жидкости.
    • 1555 : реле управления турбонасосом охлаждающей жидкости.
    • 1600 : переключатель положения рычага селектора.
    • 1601: датчик рычага управления одним касанием.
    • 1602: переключатель управления одним касанием.
    • 1606 : реле питания зуммера парковочного положения.
    • 1607 : реле питания селектора АКПП и индикаторных ламп.
    • 1613 : датчик частоты вращения двигателя АКПП.
    • 1615 : датчик давления (автоматическая коробка передач).
    • 1620 : датчик скорости автомобиля.
    • 1621 : датчик скорости автомобиля (автоматическая коробка передач).
    • 1622 : Датчик частоты вращения выходного вала АКПП.
    • 1625: интерфейсный модуль скорости автомобиля.
    • 1630 : блок управления АКПП.
    • 1631 : электромагнитный клапан снижения крутящего момента.
    • 1632 : контакт положения педали.
    • 1635: Электрогидравлический блок АКПП.
    • 1636 : датчик положения АКПП.
    • 1637 : переключатель режима пониженной передачи автоматической коробки передач.
    • 1638 : привод блокировки рычага АКПП.
    • 1639 : контакт ножки педали акселератора отключен.
    • 1640 : селектор программ АКПП.
    • 1642 : реле управления приводом блокировки рычага переключения передач.
    • 1643 : реле управления приводом блокировки ключа.
    • 1644: активатор блокировки ключа.
    • 1645: автоматическая коробка передач с электронным управлением.
    • 1646 : Блок электромагнитных клапанов АКПП.
    • 1700 : блок управления электроуправления.
    • 1701 : модуль контроля температуры -нижнее напряжение передней аккумуляторной батареи.
    • 1702 : модуль контроля температуры — верхнее напряжение передней аккумуляторной батареи.
    • 1703 : модуль контроля температуры — напряжение задней АКБ.
    • 1704: корпус реле.
    • 1705: набор электронных инструментов.
    • 1713: потенциометр акселератора.
    • 1714: датчик энергии.
    • 1718: термистор управления вентилятором охлаждения электродвигателя.
    • 1722 : термистор управления вентилятором охлаждения электролита аккумуляторной батареи.
    • 1724: дополнительный выключатель обогрева.
    • 1725: дополнительный нагрев.
    • 1726 : топливный насос дополнительного подогрева.
    • 1727: насос охлаждающей жидкости тягового аккумулятора.
    • 1728 : электронный блок управления насосом ОЖ.
    • 1729 : антипусковое реле с кодировкой электромобиля.
    • 1730: закодированный противоугонный шунт.
    • 1732 : реле обогрева аккумулятора.
    • 1733: резистор нагрева батареи.
    • 1740: тяговый электродвигатель.
    • 1746: вентилятор охлаждения электродвигателя.
    • 1747: розетка для зарядки.
    • 1748: блок розеток для зарядки аккумулятора.
    • 1800: блок управления газом.
    • 1801: датчик абсолютного давления.
    • 1802: электромагнитный дозирующий клапан.
    • 1803: электромагнитный клапан бака.
    • 1804: электромагнитный клапан сброса давления паров.
    • 1805: 3 корпуса реле.
    • 1806 : реле датчика кислорода.
    • 1807: диодный мост.
    • 1808: блок подачи газа.
    • 1809: линейный привод.
    • 1810: Переключатель бензин-газ.
    • 1811: Реле таймера бензин/газ.
    • 1812: блок предохранителей подачи газа.
    • 1813 : реле отключения контрольной лампы диагностики.
    • 1814: газовый манометр.
    • 1815: Двойное диалоговое реле газа/бензина.
    • 1816: Адаптер напряжения 12 В/5 В.
    • 1817: газовый манометр.
    • 1818: термистор охлаждающей жидкости (15).
    • 1819: Демпфирующий узел газового датчика.
    • 1820: электродвигатель газораспределения.
    • 1821: Электромагнитный клапан LPG + манометр.
    • 1822: диодный переходник 12В/5В.
    • 1823: переходной фитинг резистор 12В/5В.
    • 1824 : электромагнитный клапан заслонки впуска воздуха.
    • 1825: электромагнитный клапан подачи газа.
    • 1826 : реле отключения топливного насоса.
    • 0002: выключатель освещения и сигнализации.
    • 2000 : выключатель заднего противотуманного фонаря.
    • 2001: переключатель освещения/стеклоочистителя.
    • 2002 г.: звуковой сигнал автошколы (Германия).
    • 2003: Блок управления инструктора автошколы.
    • 2004: Розетка домкрата для автошколы (Германия).
    • 2005 : Реле заднего противотуманного фонаря.
    • 2006: переключатель автошколы (Германия).
    • 2007: Освещение пространства для ног в автошколе (Германия).
    • 2010: задние противотуманные фары (левая сторона).
    • 2011: задние противотуманные фары (в центре).
    • 2015: задние противотуманные фары (правая сторона).
    • 2016 : блок управления задними противотуманными фарами.
    • 2100 : выключатель стоп-сигналов.
    • 2101: резервный выключатель тормоза.
    • 2110: дополнительные стоп-сигналы.
    • 2111: дополнительные стоп-сигналы (левая сторона).
    • 2112: дополнительные стоп-сигналы (правая сторона).
    • 2200 : выключатель фонарей заднего хода.
    • 2202 : переключатель управления передачей заднего хода.
    • 2210 : выключатель левого фонаря заднего хода.
    • 2215 : выключатель правого фонаря заднего хода.

    СПИСОК КОМПОНЕНТОВ (РАЗДЕЛ 2):

    • 2300: выключатель аварийной сигнализации.
    • 2305: мигалка.
    • 2310 : переключатель указателей поворота.
    • 2320 : левый передний указатель поворота.
    • 2325 : правый передний указатель поворота.
    • 2330: левый задний указатель поворота (если раздельный).
    • 2335: правый задний указатель поворота (если раздельный).
    • 2340: левый повторитель поворота.
    • 2345: повторитель поворота правый.
    • 2400 : реле линии дневных ходовых огней габаритных огней.
    • 2401 : Реле дневных ходовых огней ближнего света.
    • 2402 : Шунт реле дневных ходовых огней.
    • 2410 : реле ближнего света.
    • 2411 : реле дневного света.
    • 2415: диоптрический резистор.
    • 2500: кнопка звукового сигнала.
    • 2501: кнопка звукового сигнала на рулевом колесе.
    • 2505 : реле компрессора воздушного гудка.
    • 2510: воздушный звуковой компрессор.
    • 2520: рога.
    • 2521: валторна с низкой нотой.
    • 2522: высокая нота валторны.
    • 2523: пешеходный зуммер.
    • 2525: предохранитель звукового сигнала.
    • 2530: сирена (полиция).
    • 2531: выключатель полицейской сирены.
    • 2532: переключатель дневной/ночной полицейской сирены.
    • 2535: сирена (полиция).
    • 2600: вращатель лампы.
    • 2605 : реле ближнего света.
    • 2606 : реле дальнего света.
    • 2610: левая фара.
    • 2615: правая фара.
    • 2620: габаритный огонь передний левый.
    • 2625: габаритный огонь передний правый.
    • 2630: левый задний фонарь.
    • 2631: правый задний фонарь на крышке багажника.
    • 2632: левый задний фонарь на крышке багажника.
    • 2633: фонарь правого номерного знака.
    • 2634: шунт гнезда.
    • 2635: правый задний фонарь.
    • 2636: подсветка номерного знака.
    • 2637: разъем для поворотной лампы.
    • 2638: поворотная лампа.
    • 2639: поворотный выключатель лампы.
    • 2640: габаритный фонарь левой передней двери.
    • 2641: передний правый боковой маркер.
    • 2642: передний левый боковой маркер.
    • 2643: задний правый боковой маркер.
    • 2644: задний левый боковой маркер.
    • 2645: габаритный фонарь правой передней двери.
    • 2650: габаритный фонарь левой задней двери.
    • 2651: перекладина полицейской машины на крыше.
    • 2655: габаритный фонарь правой задней двери.
    • 2656: мигающие стоп-сигналы, обращенные назад.
    • 2657: центральный блок мигающих стоп-сигналов, обращенных назад (задние фонари на крыше).
    • 2658 : выключатель заднего фонаря крыши.
    • 2659: выключатель оранжевого света.
    • 2660 : выключатель передних противотуманных фар.
    • 2662 : реле блокировки передних противотуманных фар (переднее).
    • 2665 : реле передних противотуманных фар.
    • 2670: Левая передняя противотуманная фара.
    • 2675: правая передняя противотуманная фара.
    • 2680 : выключатель фар дальнего света.
    • 2685 : реле дальнего света дальнего света.
    • 2690: левый фонарь дальнего света.
    • 2695: правый фонарь дальнего света.
    • 3000: выключатель фланца левой передней двери.
    • 3001 : Датчик фланца правой передней двери.
    • 3002 : Выключатель проема двери-задняя левая дверь.
    • 3003 : Выключатель проема двери-задняя правая дверь.
    • 3004: Таймер освещения.
    • 3005 : Реле таймера плафонов.
    • 3006: выключатель плафона.
    • 3010: передний плафон.
    • 3012: плафон (передний левый).
    • 3013: плафон (передний правый).
    • 3015: потолочная консоль + встроенные функции.
    • 3019 : выключатель заднего плафона.
    • 3020: задний плафон.
    • 3022: плафон задний левый.
    • 3023: плафон задний правый.
    • 3024: левый плафон.
    • 3025: правый плафон.
    • 3029: выключатель центрального плафона.
    • 3030: центральный плафон.
    • 3031: передняя правая лампа для чтения.
    • 3032: лампа для чтения передняя левая.
    • 3033: задний правый фонарь для чтения.
    • 3034: задний левый фонарь для чтения.
    • 3035: подсветка пространства для ног.
    • 3036: правая подсветка пространства для ног.
    • 3037: Левая подсветка пространства для ног.
    • 3040: фонарь подножки левой передней двери.
    • 3042: фонарь подножки левой задней двери.
    • 3045 : фонарь подножки правой передней двери.
    • 3047 : фонарь подножки правой задней двери.
    • 3050: реостат освещения.
    • 3051 : лампа панели управления отопителем.
    • 3052: консольный светильник.
    • 3053: лампа прикуривателя.
    • 3054: лампа для пепельницы.
    • 3055 : контрольная лампа крышки магнитолы.
    • 3056 : Контрольная лампа крышки пепельницы.
    • 3057: освещение левого дефлектора.
    • 3058: освещение правого дефлектора.
    • 3059: освещение центрального дефлектора.
    • 3060: лампа подсветки косметического зеркала (со стороны водителя).
    • 3061: лампа подсветки косметического зеркала (со стороны пассажира).
    • 3062: подсветка задней пепельницы.
    • 3065: лампа для чтения карт.
    • 3070 : лампа селектора.
    • 3075 : лампа выключателя зажигания.
    • 3080: фонарь полицейского козырька.
    • 3085: центральный выключатель освещения салона пассажира (белый свет).
    • 3086: центральный выключатель плафона освещения пассажира (синий свет).
    • 3087 : выключатель габаритных огней.
    • 3088 : реле габаритных огней.
    • 3100: выключатель багажного отделения.
    • 3105: лампа багажника (или багажника).
    • 3106: левое освещение багажника.
    • 3107: правое освещение багажника.
    • 3110 : выключатель освещения перчаточного ящика.
    • 3115: лампа освещения перчаточного ящика.
    • 3120: переключатель капота.
    • 3121: лампа моторного отсека.
    • 3122 : выключатель освещения моторного отсека.
    • 3125 : реле освещения багажника.
    • 3126 : реле таймера освещения багажника.
    • 0004: панель приборов.
    • 4000: централизованный электронный модуль панели приборов.
    • 4005 : датчик температуры охлаждающей жидкости.
    • 4010 : Датчик уровня охлаждающей жидкости двигателя.
    • 4015 : блок уровня охлаждающей жидкости двигателя.
    • 4020 : Термовыключатель охлаждающей жидкости двигателя.
    • 4025 : датчик температуры — термовыключатель охлаждающей жидкости двигателя (датчик).
    • 4026 : указатель температуры охлаждающей жидкости.
    • 4030: термистор охлаждающей жидкости (манометр).
    • 4035: термовыключатель предварительного предупреждения.
    • 4040: термистор охлаждающей жидкости и кондиционера.
    • 4050 : датчик воды в топливе.
    • 4060 : индикатор заряда аккумулятора.
    • 4100: указатель температуры + уровень моторного масла.
    • 4101 : индикатор температуры моторного масла.
    • 4102 : указатель уровня моторного масла.
    • 4103 : датчик температуры (моторного масла).
    • 4104 : датчик давления масла в двигателе.
    • 4105 : датчик давления моторного масла.
    • 4106 : датчик давления/датчик давления масла.
    • 4110 : реле давления масла.
    • 4111: датчик температуры + термовыключатель моторного масла.
    • 4120 : датчик уровня моторного масла.
    • 4130 : Термовыключатель моторного масла.
    • 4200: переключатель воздушной заслонки.
    • 4205 : реле давления воздухоочистителя.
    • 4210: тахометр (если отдельно).
    • 4240: индукционный датчик давления.
    • 4241 : манометр давления наддува.
    • 4300 : Датчик низкого уровня топлива.
    • 4310: указатель уровня топлива.
    • 4311: Электронный блок демпфирования топливного насоса.
    • 4315: указатель уровня топлива (передатчик).
    • 4320: датчик наличия крышки бака.
    • 4330 : расходомер топлива (бортовой компьютер).
    • 4335 : блок интерфейса расхода топлива.
    • 4340: расход топлива.
    • 4341: Индикатор текущего расхода топлива.
    • 4400: переключатель стояночного тормоза.
    • 4401 : диод контрольной лампы стояночного тормоза.
    • 4402 : диод зуммера задней передачи.
    • 4405: реле давления вакуума управления вакуумным усилителем тормозов.
    • 4410 : датчик уровня тормозной жидкости.
    • 4420 : Реле контрольной лампы АБС.
    • 4430 : контакт износа передних левых тормозных колодок.
    • 4431 : контакт износа передних правых тормозных колодок.
    • 4432 : контакт износа тормозных колодок задний левый.
    • 4433 : контакт износа тормозных колодок задний правый.
    • 4440 : блок управления определением неисправности ламп.
    • 4445 : реле перегоревших ламп (контрольная лампа).
    • 4450 : реле контрольной лампы тормозов (Австралия).
    • 4500 : датчик уровня жидкости для коррекции дорожного просвета.
    • 4605: выбор или отображение программы.
    • 4610 : Термовыключатель масла коробки передач.
    • 4630: спидометр.
    • 4635: электронный преобразователь тахографа.
    • 4700: выключатель замка левой передней двери (обнаружение открытой двери) (если отличается 3000).
    • 4701: выключатель замка правой передней двери (обнаружение открытой двери) (если отличается 3001).
    • 4702: выключатель замка левой задней двери (обнаружение открытой двери) (если отличается 3002).
    • 4703: выключатель замка правой задней двери (обнаружение открытой двери) (если отличается 3003).
    • 4704: Датчик закрытого капота (обнаружение открытого капота).
    • 4705: переключатель блокировки багажника (обнаружение открытия багажника).
    • 4710 : реле мигания фар.
    • 4715: зуммер открытой двери.
    • 4716: зуммер напоминания о положении стояночного тормоза.
    • 4720 : лампы на реле зуммера.
    • 4725 : лампы включены + ключ зажигания в реле зуммера.
    • 4730 : выключатель ремня безопасности.
    • 4735 : Реле зуммера ремня безопасности.
    • 4740: зуммер превышения скорости.
    • 4750 : реле зуммера антиблокировочной тормозной системы.
    • 4760 : ключ зажигания в выключателе замка (управление зуммером).
    • 4765 : ключ зажигания в реле зуммера замка.
    • 4790: зуммер напоминания об электродвигателе.
    • 4800 : датчик температуры каталитического нейтрализатора.
    • 4805 : блок управления температурой каталитического нейтрализатора.
    • 4900: индикация открытия двери.
    • 4905: матрица точек.
    • 4990: контрольный контакт открытия заслонки зарядки.
    • 0005 : переключатель стеклоочистителя.
    • 5000: переключатель стеклоочистителя/омывателя ветрового стекла (если раздельный).
    • 5001 : датчик дождя.
    • 5002 : реле управления датчиком дождя.
    • 5003 : реле контроля скорости датчика дождя.
    • 5004 : блок управления автоматическим стеклоочистителем.
    • 5005 : реле стеклоочистителя.
    • 5006 : реле переднего/заднего стеклоочистителя.
    • 5010: таймер стеклоочистителя.
    • 5015: электродвигатель стеклоочистителя.
    • 5016: блок парковки.
    • 5020: нагреватель омывающей жидкости.
    • 5021: нагреватель труб.
    • 5100: насос стеклоомывателя.
    • 5105: форсунки стеклоомывателя с подогревом.
    • 5110 : датчик уровня омывающей жидкости.
    • 5115: насос омывателя переднего/заднего стекла.
    • 5200: управление очистителем/омывателем задней двери (если отдельно).
    • 5202 : переключатель стеклоочистителя заднего стекла.
    • 5203 : выключатель омывателя заднего стекла.
    • 5204 : контакт электродвигателя заднего стеклоочистителя (если разъединен).
    • 5205 : реле стеклоочистителя задней двери.
    • 5210 : Таймер стеклоочистителя заднего стекла.
    • 5211: электродвигатель левого заднего стеклоочистителя.
    • 5212: Электродвигатель правого заднего стеклоочистителя.
    • 5215 : моторчик очистителя заднего стекла.
    • 5300: насос омывателя заднего стекла.
    • 5400 : реле таймера омывателя фар.
    • 5401 : реле омывателя фар.
    • 5405 : насос омывателя фар.
    • 5406 : выключатель омывателя фар.
    • 6000: переключатель подъема левого окна левой двери.
    • 6001 : передний переключатель левого стеклоподъемника.
    • 6002 : выключатель правого переднего стеклоподъемника.
    • 6005 : выключатель правого стеклоподъемника правой двери.
    • 6010: переключатель подъема левого окна правой двери.
    • 6015: переключатель подъема правого окна левой двери.
    • 6016 : диод цепи стеклоподъемника + люк крыши.
    • 6020: подъемник переднего стекла + реле люка крыши.
    • 6021 : реле стеклоподъемника.
    • 6025 : реле повторного включения стеклоподъемника + люка в крыше.
    • 6029: Блок управления однокнопочным/безопасным автореверсом двери водителя.
    • 6030: блок управления стеклоподъемниками одним касанием.
    • 6031: электродвигатель переднего стеклоподъемника пассажира в одно касание + блок управления.
    • 6032: электродвигатель переднего электростеклоподъемника водителя в одно касание + блок управления.
    • 6033: Блок управления автореверсом безопасности.
    • 6034: датчик безопасности автореверса.
    • 6035: электродвигатель безопасного автореверса стеклоподъемника (дверь водителя).
    • 6036: плата управления стеклоподъемниками/зеркало заднего вида (дверь водителя).
    • 6037: панель управления стеклоподъемниками/зеркало заднего вида (дверь пассажира).
    • 6038: электродвигатель безопасного стеклоподъемника с автореверсом (дверь пассажира).
    • 6040 : электродвигатель стеклоподъемника (передний левый).
    • 6041 : датчик внутренней ручки (двери водителя).
    • 6042 : датчик наружной ручки (двери водителя).
    • 6043 : датчик внутренней ручки (дверь пассажира).
    • 6044 : датчик наружной ручки (дверь пассажира).
    • 6045 : электродвигатель стеклоподъемника (передний правый).
    • 6100: задний переключатель левого заднего стекла.
    • 6101: Подъемник правого заднего стекла + двигатель (однокнопочный).
    • 6102: стеклоподъёмник левого заднего стекла + двигатель (однокнопочный).
    • 6105 : задний правый выключатель стеклоподъемника.
    • 6110 : Левый передний переключатель подъема заднего стекла.
    • 6115 : передний переключатель правого заднего стеклоподъемника.
    • 6116 : панель управления задним электростеклоподъемником.
    • 6120 : выключатель блокировки подъема заднего стекла.
    • 6121 : реле блокировки задней функции.
    • 6122 : выключатель блокировки подъема заднего стекла + отключение сигнализации.
    • 6125 : реле подъема заднего стекла.
    • 6126 : реле подъема заднего стекла вкл +аа.
    • 6130 : электродвигатель стеклоподъемника (задний левый).
    • 6131: стеклоподъемник правого заднего стекла + двигатель.
    • 6132: стеклоподъёмник левого заднего стекла + двигатель.
    • 6133: электродвигатель безопасного стеклоподъемника с автореверсом (задняя левая дверь).
    • 6134: электродвигатель безопасного стеклоподъемника с автореверсом (задняя правая дверь).
    • 6135 : электродвигатель стеклоподъемника (заднее правое).
    • 6140 : реле подъема заднего стекла 4- подогрев сиденья.
    • 6200: датчик открытия передней левой двери.
    • 6202: Замок двери водителя в сборе.
    • 6203 : диод изоляции переключателя (передняя дверь/задняя).
    • 6204: контакт электродвигателя заднего стеклоочистителя (если разъединен).
    • 6205 : Датчик открывания передней правой двери.
    • 6207: Замок двери переднего пассажира в сборе.
    • 6210 : датчик открытия задней левой двери.
    • 6212: замок задней левой двери в сборе.
    • 6215 : Датчик открытия задней правой двери.
    • 6216 : выключатель открытия крышки багажника.
    • 6217: замок задней правой двери в сборе.
    • 6218: Замок правой задней навесной двери в сборе.
    • 6219 : Реле безопасности отпирания двери.
    • 6220: выключатель блокировки двери.
    • 6221: выключатель блокировки правой задней навесной двери.
    • 6222: замок багажника в сборе.
    • 6230: инфракрасный приемник дверного замка.
    • 6231: высокочастотный приемник центрального замка.
    • 6235 : блок управления центральным замком.
    • 6237 : переключатель разблокировки багажника.
    • 6240 : Электродвигатель замка левой передней двери.
    • 6242 : электродвигатель блокировки передней левой двери.
    • 6245 : Электродвигатель замка правой передней двери.
    • 6247 : Электродвигатель блокировки передней правой двери.
    • 6250: электродвигатель замка левой задней двери.
    • 6252 : электродвигатель блокировки задней левой двери.
    • 6253; электродвигатель замка левой задней навесной двери.
    • 6255 : Электродвигатель замка правой задней двери.
    • 6256 : электродвигатель замка задней двери.
    • 6257 : Электродвигатель блокировки правой задней двери.
    • 6258: Электродвигатель замка правой задней навесной двери.
    • 6259: электродвигатель блокировки правой задней навесной двери.
    • 6260: электродвигатель замка багажника или багажника.
    • 6261 : электродвигатель замка задней двери.
    • 6262 : диод электродвигателя блокировки багажника.
    • 6265 : мотор замка лючка бензобака.
    • 6266: двигатель блокировки заслонки зарядки.
    • 6300: ползунковый переключатель сиденья водителя.
    • 6301: блок управления для запоминания положений сиденья и зеркал.
    • 6302: узел регулировки сиденья водителя.
    • 6303: узел регулировки пассажирского сиденья.
    • 6304 : ЭБУ памяти положения сиденья (пассажирский).
    • 6305: ползунковый переключатель сиденья пассажира.
    • 6307: клавиатура для запоминания положения сиденья.
    • 6308: датчик присутствия.
    • 6310 : переключатель подъема сиденья водителя.
    • 6311: переключатель: передняя подушка сиденья водителя.
    • 6312 : переключатель : задняя подушка сиденья водителя.
    • 6315 : переключатель подъема сиденья пассажира.
    • 6320: двигатель скольжения сиденья водителя.
    • 6321 : датчик положения салазок (сиденье водителя).
    • 6322: электродвигатель регулировки высоты (сиденье водителя).
    • 6323: мотор регулировки высоты (сиденье пассажира).
    • 6325 : двигатель скольжения сиденья пассажира.
    • 6331 : датчик положения сиденья водителя по высоте.
    • 6332 : Электродвигатель передней подушки сиденья водителя.
    • 6333 : Датчик положения передней подушки сиденья водителя.
    • 6334 : Электродвигатель задней подушки сиденья водителя.
    • 6335 : Датчик положения задней подушки сиденья водителя.
    • 6337: Электродвигатель подушки сиденья переднего пассажира.
    • 6339: Электродвигатель задней подушки сиденья пассажира.
    • 6340 : переключатель спинки сиденья водителя.
    • 6341 : датчик положения спинки сиденья (водительское сиденье).
    • 6345 : переключатель спинки сиденья пассажира.
    • 6346: переключатель центрального подлокотника.
    • 6347: электродвигатель центрального подлокотника.
    • 6350: Электродвигатель наклона спинки сиденья водителя.
    • 6355: Электродвигатель наклона спинки сиденья пассажира.
    • 6360 : реле регулировки сиденья водителя.
    • 6365 : реле регулировки сиденья пассажира.
    • 6366: Высокоскоростной двигатель скольжения — сиденье пассажира.
    • 6367: Высокоскоростной двигатель скольжения — сиденье водителя.
    • 6370: насос регулировки + электромагнитный клапан в сборе — сиденье водителя.
    • 6371 : Контакт накачивания спинки сиденья пассажира.
    • 6372 : Контакт подкачки спинки сиденья водителя.
    • 6373 : микропереключатель переднего упора сиденья водителя.
    • 6374: микропереключатель положения блокировки спинки сиденья — сиденье водителя.
    • 6375: насос регулировки + электромагнитный клапан в сборе — сиденье пассажира.
    • 6376 : микропереключатель переднего упора сиденья пассажира.
    • 6377: микровыключатель положения спинки сложенного сиденья — сиденье пассажира.
    • 6378: микропереключатель положения блокировки спинки сиденья пассажира.
    • 6379: микропереключатель запоминания положения сиденья пассажира.
    • 6380 : переключатель регулировки подушки заднего сиденья.
    • 6381 : мотор регулировки заднего сиденья.
    • 6382 : переключатель регулировки сиденья (заднее правое).
    • 6383 : переключатель регулировки сиденья (заднее левое).
    • 6384 : электродвигатель регулировки сиденья (заднее правое).
    • 6385 : двигатель регулировки сиденья (заднее левое).
    • 6386: переключатель складывания заднего подголовника (правая сторона).
    • 6387: переключатель складывания заднего подголовника (левая сторона).
    • 6388: электродвигатель подголовника (задний правый).
    • 6389: двигатель подголовника (задний левый).
    • 6390: переключатель складывания заднего подголовника.
    • 6391: узел регулировки сиденья (заднее правое).
    • 6392: узел регулировки сиденья (заднее левое).
    • 6400 : управление зеркалом заднего вида со стороны водителя.
    • 6405 : управление зеркалом заднего вида со стороны пассажира.
    • 6406 : управление зеркалом заднего вида.
    • 6407: блок складного зеркала заднего вида.
    • 6410: зеркало заднего вида со стороны водителя (зеркало с электроприводом/зеркало с подогревом).
    • 6415: зеркало заднего вида со стороны пассажира (зеркало с электроприводом/зеркало с подогревом).
    • 6420: переключатель складывания зеркал заднего вида.
    • 6421: блок обратного делителя.
    • 6422: переключатель обратного индексирования.
    • 6430: внутреннее зеркало с электроприводом.
    • 6435: блок защиты от ослепления.
    • 6440: внутреннее зеркало с электрохромным покрытием.
    • 6470 : переключатель регулировки рулевого колеса.
    • 6471 : мотор регулировки высоты рулевого колеса.
    • 6472 : мотор регулировки глубины рулевого колеса.
    • 6500 : переключатель пассивной пассивной безопасности водителя.
    • 6505: переключатель пассивной системы пассивной безопасности пассажира.
    • 6510 : блок управления пассивной системой пассивной безопасности водителя.
    • 6515: блок управления пассивной системой пассивной безопасности пассажира.
    • 6520: реле времени пассивного торможения.
    • 6530: электродвигатель пассивной системы пассивной безопасности водителя.
    • 6535: электродвигатель пассивной системы пассивной безопасности пассажира.
    • 6540 : Блок управления преднатяжением ремня безопасности водителя.
    • 6541 : блок управления преднатяжением ремня безопасности пассажира.
    • 6542 : блок управления преднатяжением ремней безопасности.
    • 6543: датчик присутствия пассажира.
    • 6544: датчик присутствия (задний правый).
    • 6545: датчик присутствия (задний левый).
    • 6546: наличие блока обнаружения пассажиров.
    • 6551 : модуль экрана правой боковой подушки безопасности.
    • 6552 : Модуль экрана левой боковой подушки безопасности.
    • 6553 : шунтирующий резистор подушки безопасности.
    • 6554 : Модуль передней верхней левой боковой подушки безопасности.
    • 6555 : Модуль передней верхней правой боковой подушки безопасности.
    • 6556 : Модуль задней нижней левой боковой подушки безопасности.
    • 6557 : Модуль задней нижней правой боковой подушки безопасности.
    • 6558 : Модуль задней верхней правой боковой подушки безопасности.
    • 6559 : Модуль задней верхней левой боковой подушки безопасности.
    • 6560 : ЭБУ подушки безопасности.
    • 6561 : блок управления подушками безопасности с автоматическим подавлением помех.
    • 6562 : модуль передней нижней правой боковой подушки безопасности.
    • 6563 : Модуль передней нижней левой боковой подушки безопасности.
    • 6564 : модуль подушки безопасности пассажира.
    • 6565 : модуль подушки безопасности водителя.
    • 6566 : реле освещения подушки безопасности.
    • 6567: правосторонний датчик удара.
    • 6568: датчик удара для левой руки.
    • 6569 : выключатель нейтрализации подушки безопасности пассажира.
    • 6570: блок управления подушками безопасности и преднатяжителями.
    • 6571 : Блок боковой подушки безопасности (справа).
    • 6572 : блок боковой подушки безопасности (левый).
    • 6573: боковой сателлит водителя.
    • 6574: боковой сателлит пассажира.
    • 6575: предварительное натяжение ремня безопасности (со стороны водителя).
    • 6576: предварительное натяжение ремня безопасности (со стороны пассажира).
    • 6577: преднатяжитель (задний левый).
    • 6578: преднатяжитель (задний правый).
    • 6579: центральный задний натяжитель.

    СПИСОК КОМПОНЕНТОВ (РАЗДЕЛ 3):

    • 6600 : Регулятор высоты фар.
    • 6605 : блок регулировки фар по высоте.
    • 6610: Электродвигатель регулировки высоты левой фары.
    • 6615 : Электродвигатель регулировки высоты правой фары.
    • 6616 : передний датчик высоты кузова.
    • 6617 : задний датчик высоты кузова.
    • 6620 : предохранитель управления коррекцией высоты автомобиля.
    • 6621 : предохранитель электродвигателя коррекции высоты автомобиля.
    • 6625 : переключатель верхнего положения автомобиля.
    • 6630 : Реле информации стояночного тормоза (коррекция высоты автомобиля).
    • 6631 : реле информации о педали тормоза (коррекция высоты автомобиля).
    • 6632 : реле давления жидкости в гидравлическом контуре.
    • 6635 : блок-датчик управления коррекцией высоты автомобиля.
    • 6636 : реле электродвигателя коррекции высоты автомобиля.
    • 6637 : Реле электромагнитного клапана коррекции высоты автомобиля.
    • 6640: электродвигатель насоса коррекции высоты автомобиля.
    • 6645 : электромагнитный клапан коррекции высоты автомобиля.
    • 6646 : датчик уровня жидкости для коррекции высоты кузова.
    • 6700 : выключатель управления блокировкой дифференциала.
    • 6701 : электромагнитный клапан управления блокировкой дифференциала (задний).
    • 6702 : электромагнитный клапан управления (изменить на 44).
    • 6703: управляющий электромагнитный клапан (остается в 44).
    • 6705 : предохранитель блокировки дифференциала.
    • 6706: реле управления (изменить на 44).
    • 6707: переключатель (изменить на 44).
    • 6709: замыкающий переключатель понижающей передачи.
    • 6710 : переключатель положения блокировки переднего дифференциала.
    • 6711: датчик закрытия (изменить на 44).
    • 6712 : датчик открытия блокировки дифференциала (задний).
    • 6715 : выключатель положения блокировки заднего дифференциала.
    • 6720 : блок управления блокировкой дифференциала.
    • 6730: электродвигатель блокировки переднего дифференциала.
    • 6735 : электродвигатель блокировки заднего дифференциала.
    • 6740 : реле блокировки дифференциала.
    • 6750: блок управления управляемым дифференциалом.
    • 6755 : выключатель системы контроля тяги.
    • 6760: соленоид управляемого пропорционального дифференциала.
    • 6800: переключатель люка в крыше.
    • 6801: концевой переключатель хода люка.
    • 6802: конец переключателя наклона люка.
    • 6803 : управление реле сдвижки люка.
    • 6804 : реле управления половинным ходом люка.
    • 6805 : реле люка крыши.
    • 6806 : переключатель нулевой точки люка в крыше.
    • 6807 : реле люка в люке в сборе.
    • 6808 : переключатель промежуточного положения люка в крыше.
    • 6810: электродвигатель люка.
    • 6811: электропривод люка в одно касание.
    • 6820: люк в сборе.
    • 6821: датчик безопасности автореверса.
    • 6825: инфракрасный передатчик люка.
    • 6826: инфракрасный приемник на крыше.
    • 6830 : блок управления люком.
    • 6840: левый электрический выключатель четверти света.
    • 6842: выключатель левого электрического поворотного фонаря.
    • 6845: правый электрический выключатель боковых фонарей.
    • 6847: выключатель правого электрического поворотного фонаря.
    • 6850: левый электродвигатель четверти света.
    • 6855: правый электродвигатель поворотного фонаря.
    • 6860 : ЭБУ капота с электроприводом.
    • 6861: электрический выключатель капота.
    • 6862: электродвигатель электродвигателя капота.
    • 6863 : соленоид открывания задней секции.
    • 6864 : соленоид закрытия задней секции.
    • 6865 : электромагнит закрывания капота.
    • 6866 : электромагнит открывания капота.
    • 6867: соленоид открывания крышки.
    • 6868: соленоид закрытия крышки.
    • 6870 : реле электродвигателя электронасоса капота.
    • 6871: плунжерный переключатель задней секции.
    • 6872: электрический выключатель капота.
    • 6873: крышка плунжерного выключателя.
    • 6874: электрический выключатель капота.
    • 6875: электрический зуммер капота.
    • 6876: диодный электрический зуммер капота.
    • 6877: диод обрыва багажника.
    • 7000 : Датчик антиблокировочной системы тормозов передний левый.
    • 7001 Датчик давления жидкости ГУР.
    • 7005 : Датчик АБС передний правый.
    • 7010 : Датчик антиблокировочной системы тормозов задний левый.
    • 7013 : нейтральный переключатель рычага переключения передач.
    • 7014 : датчик ABS заднего колеса.
    • 7015 : Датчик АБС задний правый.
    • 7016 : Датчик ускорения АБС.
    • 7017 : Предохранитель блока управления АБС.
    • 7018 : Реле блока управления АБС.
    • 7019: сопротивление имитации поддержания холостого хода.
    • 7020 : блок управления антиблокировочной системой тормозов.
    • 7025: Гидравлический блок АБС (ГПФ).
    • 7026 : электрический насос усилителя тормозов.
    • 7027 : Предохранитель соленоидов АБС.
    • 7028 : шунт антиблокировочной системы тормозов.
    • 7029 : Предохранитель насоса АБС.
    • 7030: электронасосный агрегат.
    • 7031 : реле электронасосного агрегата.
    • 7040: дополнительный блок регулирования (БРУ).
    • 7041: Электрощит дополнительного блока регулирования.
    • 7045 : выключатель информации о педали сцепления.
    • 7046 : потенциометр положения сцепления.
    • 7048: усилитель тормозов.
    • 7049 : блок управления усилителем тормозов.
    • 7050 : ЭБУ контроля тяги.
    • 7055 : гидравлический блок управления тягой.
    • 7060 : привод дроссельной заслонки антипробуксовочной системы.
    • 7065 : потенциометр дроссельной заслонки антипробуксовочной системы.
    • 7075 : выключатель противобуксовочной системы.
    • 7076 : Реле контрольной лампы включения АБС.
    • 7077: выключатель держателя холма.
    • 7078: зуммер держателя холма.
    • 7080 : диод индикации уровня тормозной жидкости.
    • 7090: вакуумный насос усилителя тормозов.
    • 7100: серворегулятор усилителя руля.
    • 7105: Блок управления рулевого управления с регулируемым усилителем.
    • 7110: усилитель рулевого управления.
    • 7111: пропорциональный электромагнитный регулируемый усилитель рулевого управления.
    • 7112 : датчик давления ГУР.
    • 7113 : датчик остановки ГУР.
    • 7115 : реле управления ГУР.
    • 7120 : электродвигатель насоса ГУР.
    • 7121 : электронасос диодный гидроусилитель руля.
    • 7125 : реле усилителя руля.
    • 7200 : бортовой компьютер-реле информации круиз-контроля.
    • 7201: блок управления цветным дисплеем.
    • 7205 : переключатель дисплея бортового компьютера.
    • 7210: бортовой компьютер.
    • 7215: многофункциональный экран.
    • 7216: многофункциональная экранная клавиатура.
    • 7220: часы.
    • 7222 : датчик наружной температуры.
    • 7225: часы + индикатор наружной температуры.
    • 7226: индикация наружной температуры.
    • 7300 : переключатель круиз-контроля.
    • 7305 : переключатель круиз-контроля.
    • 7306 : переключатель блокировки круиз-контроля (муфта).
    • 7307 : реле блокировки круиз-контроля.
    • 7308 : предохранительный выключатель круиз-контроля (тормоза).
    • 7309 : Шунт цепи круиз-контроля — проверка двигателя.
    • 7310 : блок управления круиз-контролем.
    • 7311 : предохранитель круиз-контроля.
    • 7312 : диод цепи индикатора переключателя круиз-контроля.
    • 7315: вакуумный насос круиз-контроля в сборе.
    • 7320 : Электромагнитный клапан блокировки круиз-контроля.
    • 7400: дисплей внешней температуры.
    • 7500: ЭБУ системы помощи при парковке.
    • 7501: лазерный дальномер.
    • 7502: переключатель лазерного дальномера.
    • 7503: динамик (помощь при парковке).
    • 7504: задние динамики (помощь при парковке).
    • 7505: выключатель системы помощи при парковке.
    • 7506: датчик приближения (передний левый — внешний).
    • 7507 : датчик приближения (передний левый — салон).
    • 7508: датчик приближения (передний правый — внешний).
    • 7509 : датчик приближения (передний правый — салон).
    • 7510: датчик приближения (левый задний — внешний).
    • 7511 : датчик приближения (задний левый — внутренний).
    • 7512 : датчик приближения (задний правый — внешний).
    • 7513 : датчик приближения (задний правый — салон).
    • 7514: зуммер (помощь при парковке).
    • 7600 : блок управления датчиком недостаточного давления.
    • 7605: Переключатель повторной инициализации датчика недостаточного воздуха.
    • 7700 : датчик угла поворота рулевого колеса.
    • 7702 : передний датчик высоты кузова.
    • 7703 : задний датчик высоты кузова.
    • 7704: потенциометр высоты кузова.
    • 7705 : датчик высоты кузова.
    • 7706 : датчик тормозного давления.
    • 7707 : датчик положения педали акселератора.
    • 7708 : датчик движения переднего колеса.
    • 7709 : датчик движения заднего колеса.
    • 7710: переключатель подвески.
    • 7711 : датчик движения переднего правого колеса.
    • 7712 : датчик движения переднего левого колеса.
    • 7713 : датчик движения заднего правого колеса.
    • 7714 : датчик движения заднего левого колеса.
    • 7715 : блок управления подвеской.
    • 7716: электромагнитный клапан подвески (простой или передний).
    • 7717 : электромагнитный клапан задней подвески.
    • 7718 : электромагнитный клапан коррекции крена.
    • 7719: электрогидравлический блок ADAC (активный стабилизатор поперечной устойчивости).
    • 7720: привод передней левой заслонки.
    • 7721: амортизатор авто помехоподавляющий -передний левый.
    • 7722 : блок управления (активная система контроля поперечной устойчивости Citroen).
    • 7723: акселерометр (активная система контроля крена Citroen).
    • 7724: акселерометр с регулируемым демпфированием.
    • 7725: привод передней правой заслонки.
    • 7726: демпфер автозащиты от помех — передний правый.
    • 7730: привод задней левой заслонки.
    • 7731: амортизатор авто антиинтерференционный (задний левый).
    • 7735: привод задней правой заслонки.
    • 7736: амортизатор авто антиинтерференционный (задний правый).
    • 7739: электродвигатель централизованного электронного блока.
    • 7740: электрогидравлический блок подвески.
    • 7741 : Блок электромагнитных клапанов передней правой подвески.
    • 7742 : Блок электромагнитных клапанов передней левой подвески.
    • 7743 : Блок электромагнитных клапанов задней правой подвески.
    • 7744 : Блок электромагнитных клапанов задней левой подвески.
    • 7745 : переключатель высоты кузова.
    • 7746: управляемый электромагнитный клапан подушек задней подвески.
    • 7747 : электромагнитный клапан передней подвески.
    • 7748 : электромагнитный клапан задней подвески.
    • 7750: плата управления подвеской.
    • 7760: интерфейс CAN.
    • 7770: звуковой сигнализатор уровня гидравлической жидкости и/или давления.
    • 7800: ЭБУ проверки стабильности.
    • 7801: выключатель проверки устойчивости.
    • 7802 : реле проверки устойчивости.
    • 7803 : проверка устойчивости датчика угла поворота рулевого колеса.
    • 7804: проверка стабильности гироскопа акселерометра.
    • 7805: проверка стабильности насоса предварительной нагрузки.
    • 7806: проверка устойчивости гидроблока.
    • 7807 : датчик давления в тормозном контуре 1.
    • 7808 : датчик давления в тормозном контуре 2.
    • 8000 : выключатель кондиционера.
    • 8001 : Шунт реле компрессора кондиционера.
    • 8004 : блок управления отключением кондиционера.
    • 8005 : реле компрессора кондиционера.
    • 8006: термистор испарителя (если он разделен).
    • 8007: прессостат.
    • 8008 : термистор температуры охлаждающей жидкости двигателя кондиционера.
    • 8009 : датчик давления фреона.
    • 8010: блок измерения температуры охлаждающей жидкости.
    • 8012 : реле давления отключения кондиционера.
    • 8014 : электромагнитный клапан стабилизации холостого хода.
    • 8015 : реле отключения компрессора, управляемое блоком температуры охлаждающей жидкости.
    • 8016 : реле отключения компрессора, управляемое ЭБУ впрыска.
    • 8020: компрессор кондиционера.
    • 8022 : Термовыключатель охлаждающей жидкости кондиционера.
    • 8025: панель отопителя (если отсоединена).
    • 8030: термистор воздуха в салоне.
    • 8031: термистор охлаждающей жидкости.
    • 8032: термистор наружного воздуха.
    • 8033 : датчик температуры солнечного света.
    • 8034 : Датчик температуры воздуха в пространстве для ног.
    • 8035: электронный термостат температуры в салоне (если раздельный).
    • 8036: реостат индикации температуры (если отдельно).
    • 8037 : блок датчика температуры дефлектора.
    • 8038: датчик освещенности.
    • 8040: реостат скорости вентилятора (если он раздельный).
    • 8043 : Блок управления правым вентилятором.
    • 8044 : модуль управления левым вентилятором.
    • 8045 : модуль управления вентилятором (если раздельный).
    • 8046: резистор электровентилятора (если раздельный).
    • 8047: регулятор скорости вентилятора (если раздельный).
    • 8048 : реле вентилятора.
    • 8050: электродвигатель вентилятора отопителя (если раздельный).
    • 8051: электродвигатель правого вентилятора.
    • 8052: электродвигатель левого вентилятора.
    • 8060: нагревательный элемент.
    • 8061 : Реле блока отопления/кондиционирования воздуха.
    • 8065: двигатель заслонки смешения воздушных потоков.
    • 8067 : управление заслонкой воздухозаборника.
    • 8068: мотор-редуктор левой заслонки воздухозаборника.
    • 8069 : редуктор правой заслонки воздухозаборника.
    • 8070: редуктор заслонки воздухозаборника.
    • 8071 : электродвигатель заслонки распределения воздуха.
    • 8072: двигатель вентиляционной заслонки.
    • 8073: двигатель заслонки пространства для ног/запотевания.
    • 8074: предохранительный клапан.
    • 8080 : ЭБУ кондиционера.
    • 8090 : диод защиты компрессора.
    • 8096 : дополнительный диод информации о работе обогрева.
    • 8097 : выключатель управления подогревом топлива.
    • 8098: дополнительный обогрев.
    • 8099: дополнительная нагревательная горелка.
    • 8100: передний прикуриватель.
    • 8105: задний прикуриватель.
    • 8110 : выключатель обогрева заднего стекла.
    • 8112 : датчик обдува заднего стекла.
    • 8115 : реле обогрева заднего стекла.
    • 8116 : реле времени включения обогревателя заднего стекла.
    • 8118: обогрев заднего стекла (слева).
    • 8119: обогрев заднего стекла (справа).
    • 8120: обогрев заднего стекла.
    • 8121: электродвигатель обдува заднего стекла.
    • 8125: зеркало с подогревом (со стороны водителя) (если отдельно) (электрическое).
    • 8130: зеркало с подогревом (сторона переднего пассажира) (если отдельно) (электрическое).
    • 8140: обогрев ветрового стекла.
    • 8141 : выключатель обогрева ветрового стекла.
    • 8145 : реле обогрева ветрового стекла.
    • 8146: Таймер обогрева ветрового стекла.
    • 8200: кодированная блокирующая клавиатура.
    • 8201: закодированный светодиод защиты от пуска.
    • 8203 : цепь реле питания блока управления диодным впрыском.
    • 8205 : диод цепи индикатора диагностики.
    • 8206 : закодированный диод цепи блокировки пуска двери
    • 8207 : Реле иммобилайзера для дизельного насоса.
    • 8208: блок управления/транспондер иммобилайзера.
    • 8209: катушка транспондера.
    • 8210: шунт реле транспондера.
    • 8220: транспондер аналогового модуля.
    • 8221: транспондер модуля управления.
    • 8300 : выключатель обогрева сиденья водителя.
    • 8301 : блок управления электроподогревом сидений.
    • 8302 : Реостат обогрева сиденья водителя.
    • 8303 : Реостат обогрева сиденья пассажира.
    • 8305 : выключатель обогрева сиденья пассажира.
    • 8306 : выключатель обогрева заднего левого сиденья.
    • 8307 : выключатель обогрева правого заднего сиденья.
    • 8308 : реле обогрева сиденья.
    • 8310: сиденье с подогревом (со стороны водителя).
    • 8311: термостат сиденья с подогревом.
    • 8315: сиденье с подогревом (со стороны пассажира).
    • 8320: подогрев заднего сиденья.
    • 8321 : реле таймера обогрева сиденья (водительское).
    • 8322 : реле таймера обогрева сиденья (пассажирское).
    • 8323 : реле таймера обогрева сиденья (заднее левое).
    • 8324 : реле таймера обогрева сиденья (заднее правое).
    • 8325: левое заднее сиденье с подогревом.
    • 8326: правое заднее сиденье с подогревом.
    • 8327 : нагревательный элемент подушки сиденья водителя.
    • 8328 : нагревательный элемент спинки сиденья водителя.
    • 8329: нагревательный элемент подушки пассажирского сиденья.
    • 8330: нагревательный элемент спинки пассажирского сиденья.
    • 8331 : блок управления подогревом сиденья водителя.
    • 8332 : блок управления подогревом сиденья пассажира.
    • 8333 : датчик обогрева сиденья водителя.
    • 8334 : датчик обогрева сиденья пассажира.
    • 8401: адаптер импеданса.
    • 8402: антенный провод.
    • 8403: воздушный фильтр.
    • 8404: антенна.
    • 8405: электрическая антенна.
    • 8406: модуль электрической антенны.
    • 8407: дуплексер.
    • 8408: радиоусилитель.
    • 8409: антенна обогрева заднего стекла в сборе.
    • 8410: радио.
    • 8411: балансир передний левый/правый.
    • 8412: радиобаланс перед/зад.
    • 8413: радиоуправление.
    • 8415: проигрыватель компакт-дисков.
    • 8416: интерфейс компакт-диска.
    • 8420: динамики в передних дверях (со стороны водителя).
    • 8421: передние динамики.
    • 8422 : динамики передних дверей (левые).
    • 8423 : динамики передних дверей (правые).
    • 8425: динамики в передних дверях (со стороны пассажира).
    • 8430: динамик (задний левый).
    • 8435: динамик (задний правый).
    • 8440: левый передний высокочастотный динамик.
    • 8442: передний левый среднечастотный динамик.
    • 8443: динамик : бумер (передний левый).
    • 8445: правый передний высокочастотный динамик.
    • 8447: передний правый среднечастотный динамик.
    • 8448: динамик: бумер (передний правый).
    • 8450: левый задний высокочастотный динамик.
    • 8452: задний левый среднечастотный динамик.
    • 8453: динамик: бумер (задний левый).
    • 8455: правый задний высокочастотный динамик.
    • 8457: задний правый среднечастотный динамик.
    • 8458: динамик: бумер (задний правый).
    • 8460: разъем для наушников левый сзади.
    • 8465: разъем для наушников справа сзади.
    • 8470: электропитание полицейской радиостанции (спереди).
    • 8471: радиоснабжение тыловой полиции 1.
    • 8472: радиоснабжение тыловой полиции 2.
    • 8475: приборная панель радиотелефона.
    • 8480: приемопередатчик радиотелефона.
    • 8481: громкоговоритель для автомобильного телефона.
    • 8482: микрофон автомобильного телефона.
    • 8483: автомобильный телефон на предупреждающем зуммере.
    • 8484: автомобильная телефонная антенна.
    • 8485: клавиатура автомобильного телефона.
    • 8500: блок управления навигацией.
    • 8501: Антенна GPS.
    • 8502: динамик бортовой навигационной системы.
    • 8503: клавиатура управления.
    • 8504: блок дорожной информации.
    • 8505: переключатель дорожной информации.
    • 8600: блок сигнализации.
    • 8601 : ключ-выключатель противоугонной сигнализации.
    • 8602: блок защиты салона (противоугонная сигнализация).
    • 8603: выключатель противоугонной сигнализации.
    • 8604: ультразвуковой датчик.
    • 8605: сирена сигнализации.
    • 8606: сигнальный светодиод.
    • 8607: ультразвуковой датчик.
    • 8608: ультразвуковой приемник.
    • 8609: ультразвуковой передатчик + сигнальный светодиод.
    • 8610 : контакт сигнализации багажника.
    • 8611 : выключатель капота противоугонной системы.
    • 8612: выключатель сигнализации правой задней навесной двери.
    • 8613 : выключатель сигнализации задней левой двери.
    • 8614 : выключатель сигнализации задней правой двери.
    • 8615 : Реле питания ближнего света для сигнализации.
    • 8616: реле сигнализации.
    • 8617 : реле противоугонной сигнализации.
    • 8618: контакт против подъема.
    • 8630: элемент защиты салона.
    • 8700: электропривод солнцезащитных штор.
    • 8701: электрический выключатель жалюзи.
    • 8702: выключатель задней шторки.
    • 9000: центральный блок.
    • 9005: левый передний габаритный фонарь.
    • 9010: станция вентиляторного блока.
    • 9015: правый передний габаритный фонарь.
    • 9020: станция очистки/промывки.
    • 9025: сенсорная информационная станция.
    • 9030: левая передняя дверная станция.
    • 9031: сиденье.
    • 9035: панель приборов.
    • 9040: дисплейная станция.
    • 9045: станция пассажирского салона.
    • 9050: станция в правой передней двери.
    • 9055: коммутатор сигнализации.
    • 9056: автоматический блок освещения.
    • 9060 : станция переключения стеклоочистителей.
    • 9065: консольная станция.
    • 9070: буксировочная станция.
    • 9075: левый задний фонарь.
    • 9080: станция на задней двери.
    • 9085: станция правого заднего фонаря.

    СПИСОК СИМВОЛОВ МНОГОСБОРОЧНЫЙ :

    СПИСОК ОБОЗНАЧЕНИЙ СИЛОВОЙ БЛОК:

    ПЕРЕЧЕНЬ СИМВОЛОВ НАРУЖНОЕ ОСВЕЩЕНИЕ И СИГНАЛИЗАЦИЯ:

    ПЕРЕЧЕНЬ СИМВОЛОВ ВНУТРЕННЕЕ ОСВЕЩЕНИЕ:

    СПИСОК СИМВОЛОВ ИНФОРМАЦИЯ О ВОДИТЕЛЕ:

    СПИСОК СИМВОЛОВ WIPE-WASH :

    ПЕРЕЧЕНЬ СИМВОЛОВ ВСПОМОГАТЕЛЬНЫЕ МЕХАНИЗМЫ:

    СПИСОК СИМВОЛОВ Вспомогательные средства водителя:

    СПИСОК СИМВОЛОВ КОМФОРТ ВОЖДЕНИЯ:

    ПЕРЕЧЕНЬ ЖГУТОВ :

    • 01 Положительный кабель аккумулятора CBP.
    • 02 Минусовой кабель батареи CBN.
    • 03 Соединительный кабель CB/AV, передние батареи.
    • 04 Соединительный кабель CB/CE, батареи к электронному блоку.
    • 05 / соединительный кабель электронного блока к двигателю.
    • 06 Соединительный кабель CB/AV/AR, передние аккумуляторы к задним.
    • 07 Провод заземления FMS.
    • 10 пр основной жгут.
    • 11 Жгут проводов дневных ходовых огней FD.
    • 12 US FR Жгут износа тормозных колодок.
    • 13 Роговая обвязка AVERT/S.
    • 14 Жгут проводов круиз-контроля RG/V.
    • 15 Жгут проводов передней панели F/AV.
    • 16 Жгут вентилятора ГМВ.
    • 17 Жгут проводов передних противотуманных фар BR/AV.
    • 17 BR/AV/C Дополнительный жгут передних противотуманных фар.
    • 18 Жгут АКП БВА.
    • 19 Жгут проводов электронного блока управления BT/EL.
    • 19 Жгут проводов дополнительного электронного блока BT/EL/C.
    • 20 Жгут проводов двигателя.
    • 21 Удлинительный жгут обогрева PTC.
    • 22 / дополнительный жгут двигателя.
    • 23 Жгут гидравлического зуммера BR/HY.
    • 24 Жгут зуммера превышения скорости BR/SV.
    • 25 Жгут предпускового подогрева PCH.
    • 26 Жгут с обогревом GI.
    • 27 Жгут проводов стеклоочистителя EV/AV.
    • 28 Жгут датчика дождя CAPT/PL.
    • 30 Жгут проводов ABR ABS.
    • 32 Жгут подвески SUSP.
    • 36 Жгут сигнализации ALA/A.
    • 39 Жгут проводов гидроусилителя DA.
    • 43 А/Е автошкола жгутов.
    • 44 Жгут консоли CSL.
    • 45 Жгут внутренних датчиков CAPT/VOL.
    • 46 Жгут проводов салона ВАВ.
    • 47 Жгут проводов освещения перчаточного ящика ECL V/P.
    • 48 PLAF/C дополнительный световой пояс.
    • 49 П/Б/С дополнительная панельная обвязка.
    • 50 П/Б фасциальный жгут.
    • Жгут проводов калибра 51 J.
    • 52 Жгут плафона освещения салона PLAF.
    • 53 Жгут проводов подушки безопасности SAC.
    • 53 Жгут проводов дополнительной подушки безопасности SCA.
    • 53 Жгут правой подушки безопасности SLD.
    • 53 Жгут проводов левой подушки безопасности SLG.
    • 54 Жгут ремней безопасности CEINT с предварительным натяжением.
    • 54 CEINT/G левый ремень безопасности с предварительным натяжением.
    • 54 CEINT/D правый ремень безопасности с предварительным натяжением.
    • 55 Ремни сиденья водителя SGC.
    • 56 Ремни пассажирского сиденья SGP.
    • 57 Жгут проводов заднего сиденья SG/AR.
    • 57 SG/AR/G Жгут проводов левого заднего сиденья.
    • 57 SG/AR/D Жгут проводов правого заднего сиденья.
    • 58 Жгут проводов с обогревом сиденья водителя NSC.
    • 58 Обогрев сиденья пассажира NSP.
    • 59 Жгут дополнительного отопителя CLC.
    • 59 Жгут проводов отопителя CLM.
    • 60 / Жгут проводов двери водителя.
    • 61 PARGB Жгут проводов левой задней двери.
    • 62 PR/G Жгут проводов задней левой двери.
    • 63 PARDB Жгут правой навесной задней двери.
    • 65 П/П Жгут проводов двери переднего пассажира.
    • 67 PR/D Жгут проводов задней правой двери.
    • 68 Жгут проводов люка.
    • 71 Задняя подвеска AR.
    • 71G AR/G задний левый жгут.
    • 71D AR/D задний правый жгут.
    • 72 Жгут проводов стоп-сигналов F/STP.
    • 73 Жгут проводов для задних динамиков HP/AR.
    • 73 ACD-радио Жгут для проигрывателя компакт-дисков.
    • 73G Жгут проводов левого заднего динамика HP/AR/G.
    • 73D Жгут проводов правого заднего динамика HP/AR/D.
    • 74 Жгут проводов стеклоочистителя задней двери EV/VL.
    • 76 Жгут багажной двери VL.
    • 76G VL/G левый жгут задней двери.
    • 76D Жгут проводов правой двери VL/D.
    • 79 Жгут багажного отделения COF.
    • 80 Задний жгут AR/SP под полом.
    • 81 Жгут проводов крышки зарядного устройства TAC.
    • 84 Жгут электропривода капота CAP EL.
    • 85 Жгут проводов подсветки номерного знака ECL.
    • 86 Жгут электрического зуммера капота BR/CAP.
    • 90 Жгут проводов тахографа двигателя CHR/MT.
    • 91 Обвязка тахографа CHR/PB.
    • 95 ГПК дополнительный жгут ГБО.
    • 95 Жгут GPL LPG.
    6.02.2000

    Схема блока предохранителей Peugeot Boxer, 2006

    Peugeot Boxer — коммерческий фургон, разработанный конструкторским бюро Fiat Centro Stile. Выпускается совместным предприятием JV Sevel SpA, созданным в 1978 году итальянской Fiat Group и французской PSA Peugeot Citroën. Свой современный дизайн фургон приобрел в 2006 году. Выпускается под четырьмя брендами: Peugeot Boxer, Citroen Jumper, RAM Promaster (в США) и Fiat Ducato III третьего поколения.


    В нашем материале мы подробно разберем цепи предохранителей на Пежо Боксер 2 поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014, 2015, 2016, 2017, 2018, 2019 годов выпуска. Вот расположение и фото монтажных блоков. Отдельно отметим предохранитель, отвечающий за прикуриватель.

    В салоне

    Здесь два блока: один рядом с пассажирским сиденьем, второй со стороны водителя внизу приборной панели.


    Расположение блока предохранителей рядом с сиденьем.

    Реле размера
    Схема
    Описание А
    Тип 1
    Ф54 Отсутствует
    Ф55 Подогрев сидений 15
    Ф56 Электрическая розетка возле задних пассажирских сидений 15
    Ф57 Дополнительный обогреватель под сиденьем 10
    Ф58 Боковые габаритные огни, указатели поворота 10
    Ф59 Самовыравнивающаяся подвеска (+ аккумулятор) 7. 5
    Ф60
    Ф61
    Ф62
    Ф63 Привод дополнительного отопителя пассажира (боксер) 10
    Ф64 Отсутствует
    Ф65 Вентилятор дополнительного отопителя пассажира 30
    Т30
    Т31 Реле дополнительного отопителя
    Т66 реле прикуривателя
    Тип 2
    54 Кондиционер/обогреватель 10
    55 Подогрев сиденья 15
    56   15
    57 Кондиционер/обогреватель 10
    58 фары ближнего света 10
    59 Активная система подвески 7. 5
    60 Кондиционер/обогреватель 10
    61 30
    Т25 Внутреннее освещение
    Т66 Реле прикуривателя
    Т30 Размеры реле
    Т31 Дополнительный обогреватель под сиденьем


    Еще один блок предохранителей в салоне находится со стороны водителя, в нижней части приборной панели.


    Пример доступа. Отвинтить винты А.

    E Class (1996-2002) W210 Блок предохранителей Схема расположения Схема обозначения — MB Medic

    Предохранители

    на Mercedes Benz E Class W210 расположены в нескольких местах. Сначала мы покажем вам, где находится блок предохранителей в вашем E Class. Также можно посмотреть список всех предохранителей, их обозначение и расположение. Показанные ниже блоки предохранителей относятся к моделям E320 E420 E430 E55 AMG 1996, 1997, 1998, 1999, 2000, 2001, 2002 годов выпуска.

    Главный блок предохранителей в моторном отсеке

    Блок главных предохранителей расположен с левой стороны в моторном отсеке возле лобового стекла. Вот расположение предохранителей в главном блоке предохранителей.



    Функция Предохранитель №
    АБС/ESP 19,(11)*
    Регулируемое зеркало со стороны водителя 16,(3)*
    Регулируемое зеркало со стороны пассажира (1,3)*
    Регулируемая рулевая колонка (8,9,13,14)*
    ОБЪЯВЛЕНИЕ (SE) 4
    Системы подушек безопасности 10,13
    Система охранной сигнализации (SE) 41,(5,11,19)*
    Автомат. комфортный ремень безопасности (SE) 12
    Автомат. диммирование доп. зеркало (СЭ) (4)*
    Автомат. затемнение внутр. зеркало (СЭ) (4)*
    Автомат. контроль температуры 4,7
    Двигатель вентилятора переменного тока 4,7
    Центральный замок 16,41,(1,4,5,19)*
    Прикуриватель 2 или 5
    КОМАНДА (SE) (5)*
    Комфортный замок 16,41,(1,4,19)*
    Холодильник (SE) (10)*
    Светильники Coutesy 16,18,(1,2,19)*
    Потолочные светильники (3,4,19)*
    Стеклоподъемник водителя 16,(3)*
    Электронный звонок (15)*
    Вентилятор двигателя 20
    Система остаточного тепла двигателя 4,7,(5,19)*
    Фанфары 40,41
    Складное наружное зеркало (SE) 14
    Топливный насос (6)*
    Механизм открывания гаражных ворот (4)*
    Освещение вещевого ящика 3
    Проблесковый маячок 41
    Проблесковый маячок 3,41
    Серия фар Xenon (SE) 15
    Омыватель фар (SE) 41,45
    Зеркало с подогревом со стороны водителя 16
    Зеркало с подогревом, сторона пассажира (1)*
    Обогрев заднего стекла 41,(19)*
    Бустер с подогревом (SE)  15
    Комбинация приборов 4,7
    Система языкового контроля 4,7,10(15)*
    Фиксатор – задняя часть 41,(5,19)*
    Зеркала для макияжа (4)*
    Многофункциональное рулевое колесо 10
    Парктроник (SE) 15
    Стеклоподъемник со стороны пассажира (1,3)*
    Стеклоподъемник задний левый 18,(3)*
    Стеклоподъемник задний правый (2,3)*
    Радио (5)*
    Датчик дождя (SE) (4)*
    Расцепитель задней головки 41,(5,19)*
    Задняя розетка (модель T) 11
    Задний фонарь для чтения (SE) 11,(3)*
    Стеклоочиститель заднего стекла (модель T) 12,41,44,(19)*
    Удаленная разблокировка багажника (3,5,19)*
    Распознавание передачи заднего хода (3)*
    Регулировка сиденья Память 16,(1,8,9,13,14)*
    Обогреватель сиденья (SE) 12,(17,18)*
    Вентиляция сиденья (SE) (3)*
    Звуковая система (16)*
    Рулевой замок 9
    Солнцезащитная шторка для заднего стекла (SE) 12
    Система помощи при закрывании задней двери (модель T) (5,7,19)*
    Текефонные системы (ЮВ) (15)*
    Подъемно-сдвижная крыша (SE) 41,(4)*
    Датчик давления в шинах (SE) 14,(15)*
    Блок питания прицепа (SE) (12)*
    Освещение багажника (3,19)*
    Сигнал поворота, т. с. индикаторная лампа 3,41
    ТВ/Видео (SE) (10)*
    Водонагреватель стиральной машины 42
    Стеклоомыватель 41,43,(5,19)*
    Стеклоочиститель 3,41,44

    Предохранители в дополнительном блоке предохранителей, расположенном сбоку приборной панели.

    Чтобы получить доступ к этим предохранителям, откройте дверь водителя и снимите крышку боковой панели приборов.

    Вот фото блока предохранителей



    Предохранитель Номинальный ток Функция
    1 Не назначен
    2 15 Стоп-сигнал /(Темпомат-круиз-контроль)
    3 7,5 Правый дальний свет
    4 15 Фонарь заднего хода/указатель поворота _ (управление, задний стеклоочиститель/управление зеркалом заднего вида, система помощи при парковке)
    5 7,5 Левый дальний свет
    6 15 Правый ближний свет
    7 7,5 Боковина правого стояночного/заднего фонаря
    8 15 Левый ближний свет
    9 15 Противотуманная фара
    10 7,5 Габаритный фонарь левый/задний фонарь
    11 7,5 Освещение номерного знака/комбинации приборов/подсветка символов
    12 7,5 Задний противотуманный фонарь

     Предохранители под задним сиденьем.

    Третье расположение предохранителей находится под задним сиденьем вашего E  Класса. Для доступа к предохранителям придется снять заднее сиденье. Под задним сиденьем в обоих углах автомобиля вам нужно будет нажать на это:



    Или вы можете посмотреть UrbanBoondocker, который разместил видео на YouTube, в котором показано, как снять заднее сиденье.



    Вот фотографии крупным планом, на которых показано расположение предохранителей в блоке предохранителей под задним сиденьем.

    Список предохранителей в блоке предохранителей под сиденьем показан ниже.



    Функция Предохранитель №
    Регулируемые зеркала 1,3,(16)*
    Регулируемая рулевая колонка 8,9,13,14
    ОБЪЯВЛЕНИЕ (SE) (4)*
    Система охранной сигнализации (SE) 5,11,19,(41)*
    Автомат. диммирование доп. зеркало (СЭ) 4
    Автомат. затемнение внутр. зеркало (СЭ) 4
    Центральный замок 1,4,5,19,(16,41)*
    КОМАНДА (SE) 5
    Комфортный замок 1,4,19,(16,41)*
    Освещение салона 1,2,19,(16,18)*
    Потолочные светильники 3,4,19
    Электронный звонок 15
    Топливный насос 6
    Механизм открывания гаражных ворот 4
    Зеркало с подогревом, сторона пассажира 1
    Обогрев заднего стекла 19,(41)*
    Система языкового контроля 15,(4,7,10)*
    Блокировка обратной связи 5,19,(41)*
    Зеркала для макияжа 4
    Электрические стеклоподъемники 1,2,3,(16,18)*
    Радио 5
    Датчик дождя (SE) 4
    Расцепитель задней головки 5,19,(41)*
    Задний фонарь для чтения (SE) 3,(11)*
    Стеклоочиститель заднего стекла (модель T) 19,(12,41,44)*
    Удаленная разблокировка багажника 3,5,19
    Распознавание передачи заднего хода 3
    Регулировка сиденья Память 1,8,9,13,14,(16)*
    Обогреватель сиденья (SE) 17,18,(12)*
    Вентиляция сиденья (SE) 3
    Звуковая система 16
    Система помощи при закрывании задней двери (модель T) 5,7,19
    Телефонные системы (SE) 15
    Подъемно-сдвижная крыша (SE) 4,(41)*
    Датчик давления в шинах (SE) 15,(14)*
    Блок питания прицепа (SE) 12
    Освещение багажника 3,19
    ТВ/Видео (SE) 10
    Стеклоомыватель 5,19,(41,43)*

    При замене предохранителей обязательно заменяйте их предохранителями с таким же номиналом силы тока.

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован.
