Предохранители и реле Audi 80 B3, электрические схемы

26 911

Предохранители и реле Audi 80 B3 (1986-1991)

Audi 80 третьего поколения выпускался с 1986 года в округлом, полностью оцинкованным корпусе для защиты от коррозии, с мягкой клиновидной формой. Год выпуска автомобиля достаточно давний, поэтому  вероятность возникновения проблем с электрикой или приборами высока.

В случае возникновения внештатной ситуации, связанной с электрическими приборами, следует в первую очередь проверить на целостность предохранители и реле Audi 80. Данная статья вам в помощь.

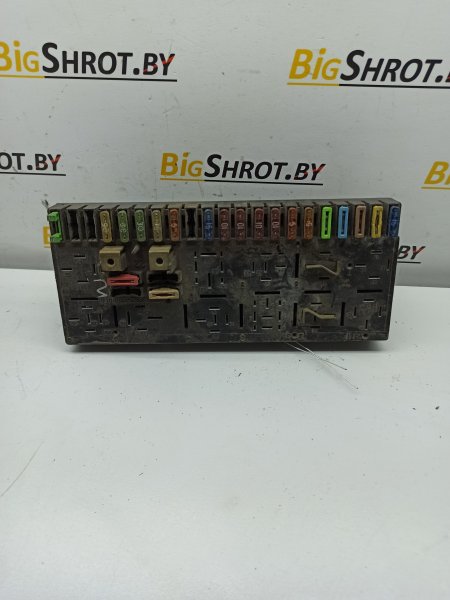

Блок предохранителей и реле Audi 80 B3:

Предохранители и реле Audi 80 расположены в нише подкапотного пространства , возле правой стойки и защищены крышкой.

Расположение и описание компонентов блока:

Предохранители блока:
  1.  (15 А) — Передние противотуманные фары, задний противотуманный фонарь
  2.  (15 А) — Аварийная сигнализация
  3.  (25 А) — Звуковой сигнал, стоп-сигнал, система поддержания скорости движения (педали сцепления и тормоза; только для моделей 1986-1988 года)
  4.  (15 А) — Часы, освещение багажника, освещение салона, зеркало заднего вида, розетка, прикуриватель, магнитола, бортовой компьютер, блок управления кондиционером
  5.  (30 А) — Вентилятор охлаждения радиатора — полная скорость
  6.  (5 А) — Габаритные огни с правой стороны
  7.  (5 А) — Габаритные огни с левой стороны
  8.  (10 А) — Правая фара дальнего света, сигнальная лампочка включения фар дальнего света
  9.  (10 А) — Левая фара дальнего света
  10.  (10 А) — Правая фара ближнего света
  11.  (10 А) — Левая фара ближнего света
  12.  (15 А) — Приборный щиток, фары заднего света, блокировка дифференциала, система автоматического контроля, система поддержания скорости движения (блок управления), АБС, вентилятор охлаждения блока управления, 4-скоростная автоматическая коробка передач (с 1990 года)
  13.  (15 А) — Топливный насос
  14.  (5 А) — Лампочки освещения номерного знака, освещение двигательного отсека и бардачка, лампы освещения комбинации приборов
  15.  (25 А) — Стеклоочистители ветрового стекла, указатели поворотов, кондиционер, обогреватели разбрызгивателей (с 1989 года)
  16.  (30 А) — Обогреватель заднего стекла, обогреватель зеркала заднего вида
  17.  (30 А) — Вентилятор салона/печки/кондиционера
  18.  (5 А) — Зеркала заднего вида с электроприводом, стеклоочиститель заднего стекла (с 1990 года)
  19.  (10 А) — Система центрального замка, обогреватель замка двери (с 1989 года), противоугонная система (с 1990 года)
  20.  (30 А) — Вентилятор охлаждения радиатора — низкая скорость, реле задержки
  21.  (25 А) — Задний прикуриватель (до 1990 года)
    Блок диагностики (с 1990 года)
  22.  Резерв
  23.  (30 А) — Регулятор положения сидения пассажира, выключатели «запоминания» положения сидения водителя
  24.  (10 А) — Опережение зажигания I (ЭБУ системы KE-Jetronic и Motronic) (до 1989 года)
    Система поддержания скорости движения (с 1989 года)
    Резерв (с 1990 года)
  25.  (30 А) — Обогреватель сидений
  26.  Резерв (до 1990 года)
    Освещение номерного знака, предупредительные огни для езды днем (с 1990 года)
  27.  (10 А) — Резерв  (до 1989 года)
    Опережение зажигания I (с 1989 года)
  28.  (15 А) — Опережение зажигания II (ЭБУ системы двигателя)
  29. Резерв (с 1990 года)
  30.  (5 А) — Система поддержания постоянной скорости движения (для моделей с 4-скоростной АКП) (с 1990 года)
Реле блока:
  1. Реле противотуманных фар
  2. Реле вентилятора системы охлаждения двигателя (высокая скорость) (до 1990 года)
    Резерв (с 1990 года)
  3. Реле включения вентилятора охлаждения двигателя при неработающем двигателе
  4. Резерв (до 1990 года)
    Реле омывателя фар (с 1990 года)
  5. Разгрузочное реле
  6. Реле кондиционера (до 1990 года)
    Реле вентилятора системы охлаждения двигателя (высокая скорость) (с 1990 года)
  7. Реле звукового сигнала
  8. Реле автоматической коробки передач (или перемычка на автомобилях с МКП)
  9. Реле прерывистого режима работы очистителя и омывателя ветрового стекла
  10. Реле топливного насоса
  11. Реле вентилятора системы охлаждения двигателя (низкая скорость)

Дополнительный блок реле в салоне:

Дополнительный салонный блок реле расположен под полкой водительского места. Могут быть установлены дополнительные реле или блоки управления, первые шесть ячеек предусмотрены по умолчанию. Справа от них находятся разъемные контактные кабельные панели.

Расположение основных и дополнительных контактных ячеек:

Назначение реле:
  1. Реле АВS
  2. Реле сигнализатора непристегнутого ремня безопасности
  3. Реле системы внутреннего освещения
  4. Реле муфты кондиционера
  5. Резерв (до 1990 года)
    С 1990 года: Реле омывателя ветрового стекла
  6. Реле фар головного освещения
  7. Резерв
  8. Резерв
  9. Резерв (до 1990 года)
    Реле автоматической блокировки переключения передач (с 1990 года)
  10. Резерв
  11. Резерв
  12. Реле обратного тока (электропривод сидений, электропривод зеркал)  (до 1990 года)
    Резерв (с 1990 года)
  13. Реле обогревателя сиденья переднего пассажира
  14. Реле обогревателя сиденья водителя
  15. Реле электропривода люка и стеклоподъемников
  16. Реле электропривода люка и стеклоподъемников
  17. Реле световой сигнализации противоугонной системы
  18. Реле обратного тока (электроприводов сидений и зеркал заднего вида) (с 1990 года)

Руководства по эксплуатации Audi 80 B3:

Руководство по ремонту и ТО AUDI 80 B3 (1986-1991)

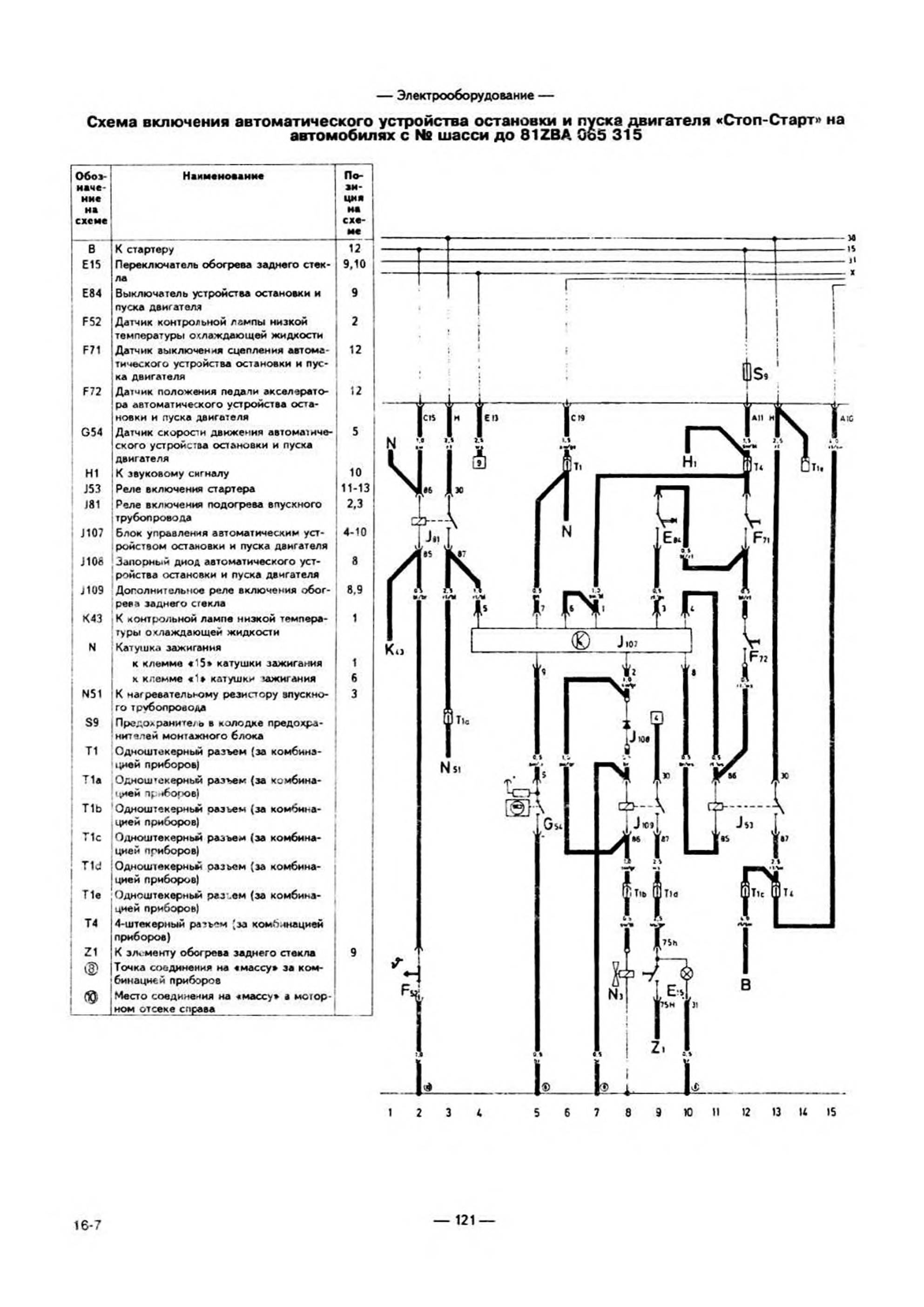

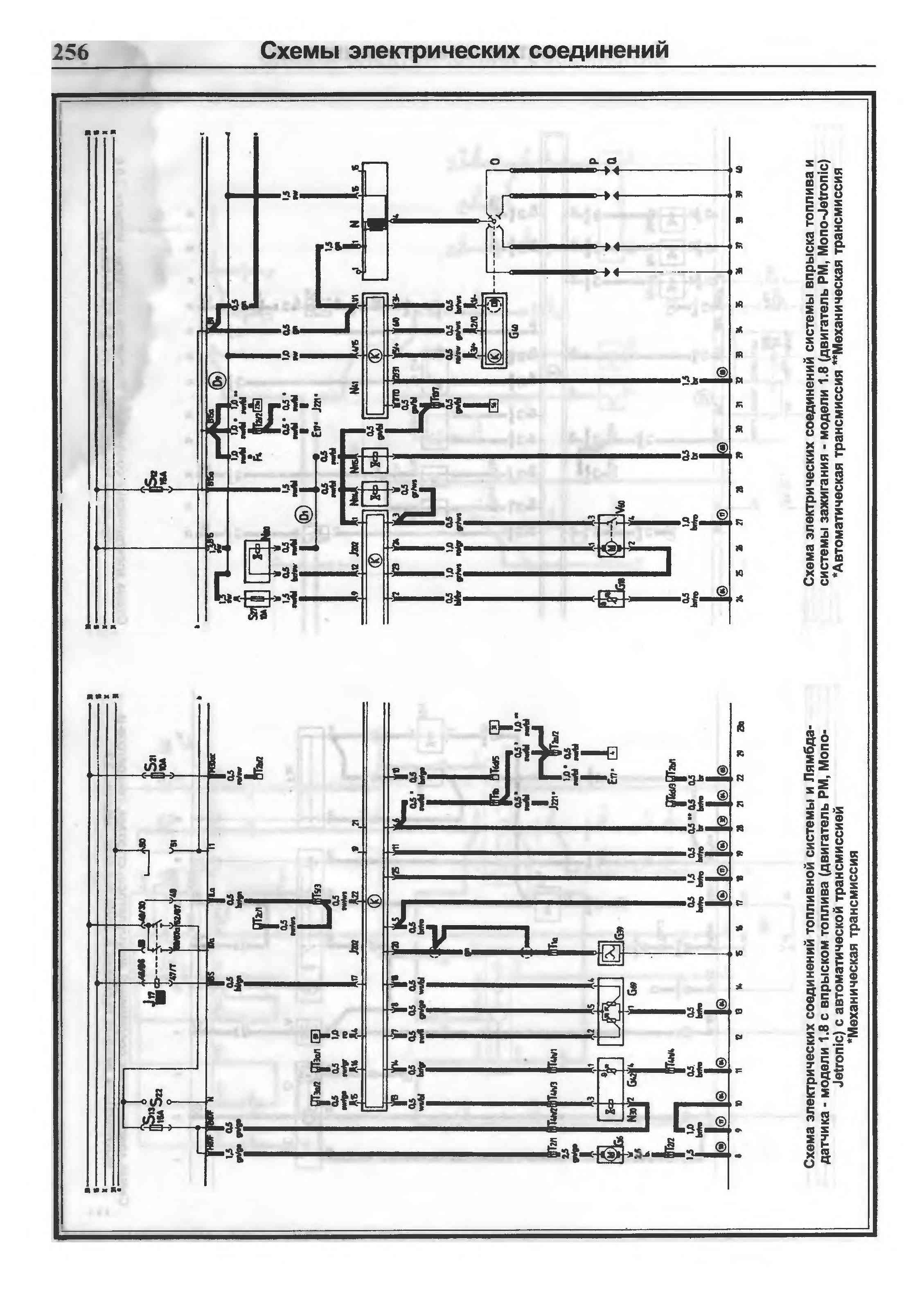

Схемы электрооборудования AUDI 80

Если у вас имеется опыт ремонта, устранения неисправности, или информация по данной теме, оставьте свой комментарий ниже, полезная информация будет добавлена в статью.



Блок предохранителей ауди 80 б3 схема на русском языке

Главная » Audi » Блок предохранителей ауди 80 б3 схема на русском языке

Реле и предохранители Audi 80 B4 — бортжурнал Audi 80 Competition Quattro 1994 года на DRIVE2

Чтобы не нужно было искать, выложу это здесь. Со временем буду дополнять.

Реле:1 — реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка.2 — реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения.3 — реле включения вентиляторов.4 — реле омывателя фар.5 — Х-контакт реле разгрузки.6 — реле вентиляторов обдува салона (кон­диционер с ручным управлением), реле вентилятора кондиционера для оборо­тов на 2-й ступени (кондиционер с авто­матическим управлением).7 — реле звукового сигнала.8 — реле звуковой сигнализации противо­угонной системы (автомобили с механи­ческой коробкой передач). У автомоби­лей без такой системы стоит перемыч­ка. У автомобилей с автоматической коробкой передач это место свободно.9 — реле интервального режима стеклоочи­стителя.10 — реле топливного насоса11 — реле вентилятора обдува радиатора для включения 1-й ступени вращения.

Внимание! У автомобилей с дизельными дви­гателями поз. 2 и 3 не заняты, а реле 10 — это реле свечей предварительного ра­зогрева.

Предохранители:№ Потребитель Ампер1 Противотуманные фары, задние противотуманные фонари 152 Аварийная сигнализация 153 Звуковой сигнал, обогрев сидений 304 Электронные часы, лампа освещения багажника, освещениесалона, косметическое зеркало, лампа для чтения, прикуриватель,бортовой компьютер, автоматический кондиционер,радио, система самодиагностики 155 2-я скорость вращения вентилятора обдува радиатора 306 Задние правые габаритные и стояночные огни 57 Задние левые габаритные и стояночные огни 58 Правая фара дальнего света, сигнальная лампочка дальнего света 109 Левая фара дальнего света 1010 Правая фара ближнего света, электродвигатель регулировкиположения правой фары 1011 Левая фара ближнего света, электродвигатель регулировкиположения левой фары 1012 Щиток приборов, фонари заднего хода, система контроля,АКП, блокировка дифференциала, бортовой компьютер,регулировка скоростного режима, реле-замедлительосвещение салона с, электронный термовыключатель,реле включения вентилятора обдув радиатора 1513 Топливный насос 1514 Освещение номерного знака, подсветка щитка приборов, подкапотнаялампа, освещение вещевого ящика, автоматический кондиционер 515 Указатели поворота, стеклоочиститель, насос омывателя стекла, обогревжиклеров омывателя стекла, реле вентилятора обдува радиатора,кондиционер 2516 Обогрев заднего стекла, обогрев зеркал 3017 Вентилятор обдува салона, автоматический кондиционер 3018 Электрические зеркала 5Очиститель заднего стекла (Avant) 1519 Центральный замок, обогрев цилиндра выключателя замка,противоугонная система 1020 Вентилятор обдува радиатора, 1-я скорость, вентилятор салона 3021 Диагностический разъем 1022 Не используется (автомобили с бензиновыми двигателями)

Свечи накаливания (автомобили с дизельными двигателями) 80

Дополнительные предохранители

23 Не используется —24 Не используется —25 Обогрев лямбда-зонда. У автомобилей с дизельными двигателямине используется 526 Разъем для прицепа 3027 Система зажигания/впрыска топлива 1028 Система зажигания/впрыска топлива. У автомобилей с дизельнымидвигателями не используется 1029 Стоп-сигнал 1030 Регулировка скоростного режима (автомобили с АКП)У автомобилей с дизельными двигателями не используется. 531 АБС, блокировка дифференциала 1532 Система зажигания/впрыска топлива У автомобилей с

дизельными двигателями TD — клапан отсечки топлива 10

Идентификация контактов на плате предохранителей и блоков реле Ауди 80 / 90 / Купе B3 с 1986 по 1991 г.в.

14.2.1.4. Идентификация контактов на плате предохранителей и блоков реле

Идентификация блоков реле (Audi-80/ 90)

1. Противотуманные фары J5 2. Вентилятор охлаждающий радиатор (ступень 2) J101 3. Блок управления вентилятором охлаждения радиатора при выключенном двигателе J138 4. Не используется

5. Реле понижения нагрузки J18

6. Нагнетатель свежего воздуха кондиционера J11 7. Устройство подачи звукового сигнала J4 8. Перемычка между контактами 36 и 38 ручной коробки передач 9. Автоматическая коробка передач J60 10. Топливный насос J17

11. Вентилятор охлаждающий радиатор (ступень 1) J26

Идентификация контактов на плате предохранителей и блоков реле

РАСПОЛОЖЕНИЕ БЛОКА РЕЛЕ

НОМЕР КОНТАКТА

НОМЕР НА БЛОКЕ РЕЛЕ

ИСПОЛЬЗОВАНИЕ

1

10

86

Противотуманные лампы

11

30

12

85

13

87

2

14

30

Реле высокой скорости вентилятора охлаждения радиатора

15

85

16

87a

17

87

18

86

3

1

15

Блок управления вентилятором охлаждения радиатора при выключенном двигателе

2

30

3

31

4

5

ST1

6

7

87

8

9

4

Открыт

5

24

30

Реле, понижающее нагрузку

25

85

26

87

27

86

6

58

Реле воздушного кондиционера

28

86

29

87a

30

30

31

85

7

32

87

Устройство подачи звукового сигнала

33

86

34

30

35

65

8

36

87

Автоматическая коробка передач

37

86

38

30

39

85

9

40

53e

Прерыватель работы стеклоомывателя и стеклоочистителя

41

53c

42

31b

43

15

44

31

45

I

10

46

15

Топливный насос

47

T

46

30

49

L

50

31

51

1

52

87

53

59

11

54

87

Реле низкой скорости вентилятора охлаждения радиатора

55

86

56

30

57

85

Идентификация блоков реле (Audi-80/ 90, 80/ 90 Quattro и Купе, начиная с моделей 1989 г. в.)

1. Противотуманные фары, J5 2. Не используется 3. Блок управления вентилятором охлаждения радиатора при выключенном двигателе, J138 4. Система стеклоомывателей передних фар, J39 5. Реле понижения нагрузки, J18

6. Реле высокой скорости вентилятора охлаждения радиатора, J101

7. Устройство подачи звукового сигнала, J4 8. Перемычка между контактами 36 и 38 ручной коробки передач 8. Автоматическая коробка передач, J60 9. Прерыватель работы стеклоомывателя и стеклоочистителя, J31 10. Топливный насос, J17

11. Реле низкой скорости вентилятора охлаждения радиатора, J26

Идентификация контактов на плате предохранителей и блоков реле

РАСПОЛОЖЕНИЕ БЛОКА РЕЛЕ

НОМЕР КОНТАКТА

НОМЕР НА БЛОКЕ РЕЛЕ

ИСПОЛЬЗОВАНИЕ

1

10

86

Противотуманные лампы

11

30

12

85

13

87

2

Открыт

3

1

15

Блок управления вентилятором охлаждения радиатора при выключенном двигателе

2

30

3

31

4

Т

5

ST1

6

7

87

8

9

4

19

30

Система стеклоомывателей передних фар

20

85

21

86

22

87

23

5

24

30

Реле, понижающее нагрузку

25

85

26

87

27

86

6

58

87

Реле высокой скорости вентилятора охлаждения радиатора

28

86

29

87a

30

30

31

85

7

32

87

Устройство подачи звукового сигнала

33

86

34

30

35

85

8

36

87

Автоматическая коробка передач Перемычка (ручная коробка передач)

37

86

38

30

39

85

9

40

53e

Прерыватель работы стеклоомывателя и стеклоочистителя

41

53c

42

31b

43

15

44

31

45

I

10

46

15

Топливный насос

47

T

46

30

49

L

50

31

51

1

52

87

53

59

11

54

87

Реле низкой скорости вентилятора охлаждения радиатора

55

86

56

30

57

85

Плата предохранителей и блоков реле, контакты для подсоединения проводки

A – Контакты для подсоединения штеккера системы кондиционирования, цвет серый B – Контакты для подсоединения штеккера переднего правого жгута проводов, цвет черный C – Контакты для подсоединения штеккера комбинации приборов, цвет голубой D – Контакты для подсоединения штеккера переднего левого жгута проводов, цвет зеленый E – Контакты для подсоединения штеккера переднего левого жгута проводов, цвет желтый F – Контакты для подсоединения штеккера комбинации приборов, цвет коричневый

G – Контакты для подсоединения штеккера комбинации приборов, цвет красный

H – Контакты для подсоединения штеккера заднего жгута проводов, цвет черный I – Контакты для подсоединения штеккера комбинации приборов, цвет красный J – Контакты для подсоединения штеккера комбинации приборов, цвет желтый K – Контакты для подсоединения штеккера реле 3, цвет черный L – Контакты для подсоединения единичного штеккера (клемма 30), цвет бесцветный M – Контакты для подсоединения штеккера нестандартного оборудования, устанавливаемого по заказу, цвет бесцветный N – Не используется O – Не используется

P – К предохранителю 20

14.

2 Предохранители и реле

РЕЛЕ Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока. Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира. Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки. В отличие от механических выключателей реле могут управляться более чем одним сигналом. Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла. Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле. Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части. Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса. Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока. В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика. Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя. Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя. Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов. В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность. Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару. В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части панели приборов, М1–М10 – на кронштейне за панелью приборов со стороны вещевого ящика, N1 – на кронштейне под панелью приборов

со стороны водителя,

Р1–Р2 – под панелью приборов со стороны пассажира, R1–R3 – на кронштейне под панелью приборов со стороны пассажира,

S1 – на левой вертикальной панели моторного отсека

L1

Световая сигнализация

L2

Задняя противотуманная фара

L3

Реле времени (в автомобилях с автоматической коробкой передач)

L4

Топливный насос, кондиционер или вентилятор системы охлаждения

L5

Противоугонная предупредительная сигнализация

М1

Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска

М2

Самоблокирующее реле или топливные форсунки системы впрыска

М3

Обогрев ветрового стекла

М4

Реле времени обогрева ветрового стекла

М5

Вентилятор системы охлаждения

М6

Блокировка насоса

М7

Главное реле противоблокировочного устройства

М8

Электронные модули противоблокировочного устройства

М9

Регулировка дорожного просвета

М10

Контроль холостого хода или кондиционер

N1

Сигнализатор выхода из строя ламп накаливания

Р1

Тормозная система с ABS

Р2

Блок управления системой впрыска топлива

R1

Автоматическое поддержание скорости автомобиля

R2

Предупредительная сигнализация

R3

Сиденья

S1

Управление свечами накаливания дизельного двигателя

Предохранители

Ток, А

Защищаемая цепь

1

20

Левые дальний свет и дополнительная фара

2

20

Правые дальний свет и дополнительная фара

3

10

Левый ближний свет

4

10

Правый ближний свет и корректор фар

5

10

Левый габаритный свет

6

10

Правый габаритный свет

7

15

Освещение салона и номерного знака

8

15

Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета

9

30

Стеклоочиститель фар, замок задней двери

10

20

Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы

11

30

Топливный насос системы впрыска топлива или кондиционер

12

10

Аварийная световая сигнализация

13

30

Обогрев сидений, прикуриватель

14

30

Звуковой сигнал

15

30

Стеклоочистители, стеклоомыватели

16

30

Обогреватели заднего стекла и сидений

17

20

Противотуманные фары

18

30

Вентилятор системы отопления

19

Резервный

20

15

Указатели поворотов, противотуманные задние фонари

21

15

Стоп-сигналы

22

10

Приборы и контроль

23

30

Стеклоподъемник передних дверей и электролюк

24

30

Стеклоподъемник задних дверей и регулировка положения спинок сидений

Реле

№ I

Цепь зажигания

№ II

Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением

№ III

Стеклоподъемники и электролюк

№ IV

Резервное или контрольной лампочки непристегнутых ремней безопасности

№ V

Программатор режима работы стеклоочистителя ветрового стекла

№ VI

Программатор режима работы стеклоочистителя заднего стекла

№ VII

Стеклоомыватели фар

№ VIII

Временный выключатель освещения салона автомобиля

№ IX

Регулировка сидений

№ X

Фары

№ XI

Вспомогательное реле режима работы двигателя

№ XII

Реле блокировки стартера

А

Резерв

В

Радиоприемник

С

Звуковой сигнал

D

Замок задней двери

Е

Резерв

F

Ближний свет фар

G

Обогреватели сидений

H

Передние противотуманные фары

Дополнительный блок предохранителей Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

Цвет

Ток, А

Защищаемая цепь

Черный

20

Топливный насос системы впрыска топлива

Розовый

30

Вентилятор системы охлаждения

Желтый

20

Система ABS

Зеленый

30

Насос системы ABS

Коричневый

30

Обогрев левой стороны ветрового стекла

Коричневый

30

Обогрев правой стороны ветрового стекла

Серый

20

Регулировка переднего сиденья

Оранжевый

20

Регулировка дорожного просвета

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01. 1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года

1 – дополнительный блок предохранителей, 2 – дополнительный блок реле под панелью приборов, 3 – главный блок предохранителей,

4 – дополнительный блок реле в моторном отсеке

Главный блок предохранителей и реле

Предохранители

Ток, А

Защищаемая цепь

1

15

Противотуманные фары

2

5

Габаритный свет левый и освещение номерного знака

3

10

Переключатель света

4

10

Правый габаритный свет и корректор света фар

5

10

Левый ближний свет

6

30

Регулировка сидений

7

25

Стеклоочистители и стеклоомыватели

8

5

Радиоприемник

9

15

Звуковой сигнал

10

15

Дальний свет левый

11

15

Дальний свет правый

12

5

Габаритный свет левый

13

20

Замок зажигания

14

20

Вентилятор системы отопления

15

10

Задний противотуманный фонарь

16

20

Обогреватели сидений

17

20

Прикуриватель

18

Резервный

19

15

Омыватели фар

20

20

Обогреватель заднего стекла

21

10

Зеркало заднего вида с электрообогревом

22

10

Противоугонная сигнализация

23

10

Освещение комбинации приборов

24

15

Центральный замок и освещение салона

25

25

Электролюк

26

30

Электростеклоподъемник передних дверей

27

10

Стоп-сигнал

28

30

Электростеклоподъемник задних дверей

29

10

Указатели поворотов и фонари заднего хода

Реле

R1

Стеклоочиститель задний

R2

Программатор режима работы стеклоочистителя ветрового стекла

R3

Ближний свет

R4

Обогреватель заднего стекла

R5

Временного выключателя освещения салона автомобиля

R6

Дальний свет

R7

Резерв

R8

Омыватель фар

R9

Противотуманные фары

R10

Звуковой сигнал

R11

Реле блокировки стартера у автомобилей с автоматической коробкой передач

R12

Самоблокирующееся реле

R13

Электростеклоподъемник

R14

Резерв
ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

Ток, А

Защищаемая цепь

30

20

Регулировка дорожного просвета

31

3

Блок управления EEC IV

32

30

Антиблокировочное устройство (насос 2)

33

20

Усилитель рулевого управления

34

15

Реле управления режимами работы двигателя

35

30

Вентилятор радиатора

36

3

Блок управления антиблокиробочным устройством

37

20

Управление режимами работы двигателем

38

30

Обогреватель правой стороны ветрового стекла

39

Резервный

40

10

Лямбда-зонд

41

30

Обогреватель левой стороны ветрового стекла

42

15

Топливный насос высокого давления

43

Резервный

44

30

Вентилятор радиатора

45

10

Аварийная световая сигнализация

46

30

Блок управления антиблокиробочным устройством

47

30

Антиблокировочное устройство (насос 1)

I

80

Напряжение к главному блоку предохранителей

II

60

Напряжение к главному блоку предохранителей

III

60

Напряжение к главному блоку предохранителей

IV

50

Свечи накаливания дизельного двигателя

Реле

R16

Антиблокировочное устройство

R17

Топливный насос высокого давления

R18

Обогреватель ветрового стекла

R19

Управление режимами работы двигателем

R20

Регулировка дорожного просвета

R21

Замок зажигания

R22

Вентилятор радиатора (DOCH)

R23

Вентилятор радиатора или кондиционер

R24

Кондиционер

R25

Кондиционер

Расположение дополнительных реле  Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека. Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов. Реле стеклоподъемника расположено в двери водителя.

Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.

Блок предохранителей Audi 80 с 1989 года

Номер Номинальный ток, A Назначение предохранителя

Блок предохранителей расположенных под панелью управления
1 15 Противотуманные фары и фонари
2 15 Аварийно-световая сигнализация (прерыватель)
3 25 Звуковой сигнал
Стоп-сигналы
4 15 Освещение салона
Освещение в салоне: лампы для чтения, плафоны, зеркало для макияжа.
Освещение багажного отделения
Прикуриватель
Бортовой компьютер
Аудиосистема
Часы
Климат-контроль
Система противоугонной сигнализации
5 30 Вентилятор охлаждения радиатора
6 5 Габаритный огонь/парковочные огни — правые
7 5 Габаритный огонь/парковочные огни — левые
8 10 Дальний свет — правая фара
Индикатор дальнего света
9 10 Дальний свет — левая фара
10 10 Ближний свет — правая фара
11 10 Ближний свет — левая фара
12 15 Панель приборов
Задние ходовые огни
Система автоматической проверки
Бортовой компьютер
Блок системы самодиагностики
Система ABS
ЭБУ блока дифференциала
13 15 Регулятор подогрева топливного насоса
14 5 Подсветка номерного знака
Освещение моторного отсека
Освещение вещевого ящика
15 25 Очиститель ветрового стекла
Термовыключатель
Вентилятор охлаждения радиатора
ЭБУ кондиционера
Указатели поворотов
16 30 Обогрев заднего стекла
Обогрев зеркал
17 30 Электродвигатель системы вентиляции салона (печки)
18 5 Электропривод зеркал
Стеклоочиститель заднего стекла — купе
19 10 Центральный замок, система замков с подогревом
20 30 Вентилятор охлаждения — выключатель первой ступени
ЭБУ вентилятором при работающем двигателе
21 10 Устройство диагностического контроля
22* 10 не используется (полиция)
23* 30 Электропривод сидений
Блок памяти положения сидений
24* 20/30 не используется (такси/полиция)
25* 30 Подогрев сидений
26* 10/5 не используется (такси/полиция)
27* 10 ЭБУ двигателем I
28* 15 ЭБУ двигателем II
29* 30 Прицеп
a 5 Запасной предохранитель
b 10 Запасной предохранитель
c 25 Запасной предохранитель
d 30 Запасной предохранитель

Блок предохранителей и реле ауди 80 б4.

Расположение и описание компонентов блока

Чтобы ваш «железный конь» всегда работал должны образом, нужно периодически уделять время его диагностике. В том числе речь идет и об электропроводке транспортного средства. Данный материал поможет вам узнать, где расположены предохранители Ауди 80, за что они отвечают и как их поменять при необходимости.

[ Скрыть ]

Расположение

Транспортные средства иностранного производства в большинстве своем оборудованы многими электроприборами, требующими защиты. Именно для этого используются блоки предохранителей — с целью защиты оборудования от перенапряжения. Автомобили Ауди 80 b3 или б4, как и другие иномарки, снабжены блоком с предохранителями и реле.

Блок можно найти в подкапотном пространстве. После открытия капота вы увидите блок предохранителей (далее — БП), который находится под лобовым стеклом. Он скрыт пластиковой крышкой, предназначенной для защиты от влаги и мусора.

В этом блоке предохранителей находится 31 деталь, защищающая цепи проводки. Также здесь находится четыре запасных компонента. Кроме того, в этом блоке предохранителей вы можете увидеть специальный разъем, который необходим для подключения тестера для диагностики бортового компьютера. Схема предохранителей и таблица их назначений приведена ниже.

Схема БП

Эта схема актуальна для автомобилей Ауди 80 b3 и б4.


Как отмечено выше, в автомобилях Ауди 80 b3 и б4 за сохранность приборов отвечают не только предохранители, но и реле. Эти компоненты отвечают за функционирование электрических стеклоподъемников, электролюка, если таковой имеется (в зависимости от комплектации) и устройства регулирования положений передних сидений. Также здесь находится устройство, отвечающее за функционирование вентилятора радиатора системы охлаждения.

Назначение

Теперь перейдем к назначению компонентов БП. Таблицы представлены ниже.


Что касается реле, то, по всей видимости, вам также будет полезна эта информация.

Порядковый номер Что защищает
1 Обеспечивает безопасное функционирование ламп противотуманных огней и задних габаритов, а также мостика, если транспортное средство не оборудовано «противотуманками».
2 Эта деталь защищает от выхода из строя вентилятор охладительной системы (актуально для транспортных средств, не оборудованных системой климат-контроля).
3 Обеспечивает функциональность блока управления активации вентилируемого устройства после того, как мотор заглушается.
4 Это устройство позволяет безопасно функционировать системе омывания передних фар.
5 Разгрузочный компонент Х-контакта.
6 Для транспортных средств с ручным кондиционером данный компонент выполняет функцию защиты цепи вентилятора, а на авто с системой автоматического климат-контроля и некоторыми другими вариациями мотора шестой номер обозначает реле, отвечающее за функционирование второго вентилятора охладительной системы.
7 Отвечает за работоспособность рулевого гудка.
8 Этот номер позволяет обеспечить работоспособность системы сигнализации в автомобилях Ауди 80, оборудованных механической коробкой передач. Если ваше транспортное средство оборудовано автоматической КПП, то это место останется открытым.
9 Компонент прерывистого темпа омывания ветрового стекла.
10 Бензиновый насос Ауди 80.
11 Первый вентилятор охладительной системы.

Каждый электрический прибор автомобиля рассчитан на определенное напряжение. Диаметр питающего провода рассчитан с учетом этого напряжения. Если потребление тока в определенной цепи, например, из-за подключения дополнительных потребителей, возрастает, то питающий провод испытывает дополнительную нагрузку. Он может перегреться или даже перегореть, если движение тока не будет своевременно прервано. Эту функцию выполняют предохранители. Чтобы избежать полного обесточивания бортовой сети, каждая цепь имеет свой предохранитель. Вместе с тем, соединения с аккумулятором, генератором, стартером и замком зажигания не имеют предохранителей.

Для снятия и замены предохранителей пользуйтесь пластмассовым зажимом, который закреплен на крышке центральной распределительной панели (см. иллюстрацию 3.0).

Если новый предохранитель сразу после установки перегорает, то убедитесь, что был поставлен предохранитель нужного номинала, а не меньшего. Если номинал соответствует, то проверьте по отдельности все потребители данной цепи. Воспользуйтесь для этого соответствующей электрической схемой. При необходимости отсоедините все потребители цепи, а затем по одному подключайте. Если при подключении очередного потребителя предохранитель перегорает, то этот потребитель неисправен.

Назначение предохранителей

Основные предохранители (№, Потребитель, Ампер)

1. Противотуманные фары, задние противотуманные фонари — 15

2. Аварийная сигнализация — 15

3. Звуковой сигнал, обогрев сидений — 30

4. Электронные часы, лампа освещения багажника освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики — 15

5. 2-я скорость вращения вентилятора обдува радиатора — 30

6. Задние правые габаритные и стояночные огни — 5

7. Задние левые габаритные и стояночные огни — 5

8. Правая фара дальнего света, сигнальная лампочка дальнего света — 10

9. Левая фара дальнего света — 10

10. Правая фара ближнего света, электродвигатель регулировки положения правой фары — 10

11. Левая фара ближнего света, электродвигатель регулировки положения левой фары — 10

12. Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора — 15


13. Топливный насос — 15

14. Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер — 5

15. Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер — 25

16. Обогрев заднего стекла, обогрев зеркал — 30

17. Вентилятор обдува салона, автоматический кондиционер — 30

18. Электрические зеркала — 5
Очиститель заднего стекла (Avant) — 15

19. Центральный замок, обогрев цилиндра выключателя замка, противоугонная система — 10

20. Вентилятор обдува радиатора, 1-я скорость, вентилятор салона — 30

21. Диагностический разъем — 10

22. Не используется (автомобили с бензиновыми двигателями)
Свечи накаливания (автомобили с дизельными двигателями) — 80

Электростеклоподъемники, электролюк и регулировка положения сидений оборудованы автоматическими предохранителями, которые включаются сами после устранения причины, вызвавшей их отключение. Они крепятся на блоке дополнительных реле слева под панелью приборов. Основной предохранитель вентилятора обдува радиатора также расположен на блоке дополнительных реле.

Дополнительные предохранители

23. Не используется

24. Не используется

25. Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется — 5

26. Разъем для прицепа — 30

27. Система зажигания/впрыска топлива — 10

28. Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется — 10

29. Стоп-сигнал — 10

30. Регулировка скоростного режима (автомобили с АКП). У автомобилей с дизельными двигателями не используется. — 5

31. АБС, блокировка дифференциала — 15

32. Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива — 10

В данном материале представлена информация о местах расположения и схемах предохранителей и реле на автомобиль Ауди 80 Б4 . Данную модель компания Audi представила в 1991 году. Главным отличием от предшествующей , является обновленный дизайн капота, бампера и фар. В отделке салона использовали более качественный материал и появились подушки безопасности. По новому сконструированный задний мост, и бензобак. Выпускалась данная модель в 1992, 1993, 1994 и 1995 годах.

В Ауди 80 б4 есть два основных блока реле и предохранителей. Основной расположен в под копотном пространстве моторного отсека, с левой стороны, ближе к дворникам. Второй под приборной панелью в салоне.

  1. диагностический разъем
  2. предохранители 1-21. У автомобилей с дизельными двигателями предохраните­лей 22.
  3. дополнительные предохранители 23-32
  4. четыре запасных предохранителя
  5. обозначение реле на крышке распреде­лительной панели
  6. зажим для снятия и установки предохра­нителей

Представленные данные является универсальными. Сверяйте с описание на обратной стороне защитной крышки.

Схема данного блока

Расшифровка

Назначение
1 15А Противотуманные фары, задние противотуманные фонари
2 15А Аварийная сигнализация
3 30А Звуковой сигнал, обогрев сидений
4 15А Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики
5 30А 2-я скорость вращения вентилятора обдува радиатора
6 5А Задние правые габаритные и стояночные огни
7 5А Задние левые габаритные и стояночные огни
8 10А Правая фара дальнего света, сигнальная лампочка дальнего света
9 10А Левая фара дальнего света
10 10А Правая фара ближнего света, электродвигатель регулировки положения правой фары
11 10А Левая фара ближнего света, электродвигатель регулировки положения левой фары
12 15А Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора
13 15А Топливный насос
14 5А Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер
15 25А Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер
16 30А Обогрев заднего стекла, обогрев зеркал
17 30А Вентилятор обдува салона, автоматический кондиционер
18 5А Электрические зеркала
18 15А Очиститель заднего стекла (Avant)
19 10А Центральный замок, обогрев цилиндра выключателя замка, противоугонная система
20 30А Вентилятор обдува радиатора, 1-я скорость, вентилятор салона
21 10 Диагностический разъем
22 Не используется (автомобили с бензиновыми двигателями)
22 80А Свечи накаливания (автомобили с дизельными двигателями)

Дополнительные предохранители ауди а 80 б4 нижний ряд (при наличии)

Предохранители 27 и 28 могут быть снабжены пластмассовой крышкой красного цвета с надписью «Motor/Moteur»

За прикуриватель отвечает предохранитель номер 4 на 15А.

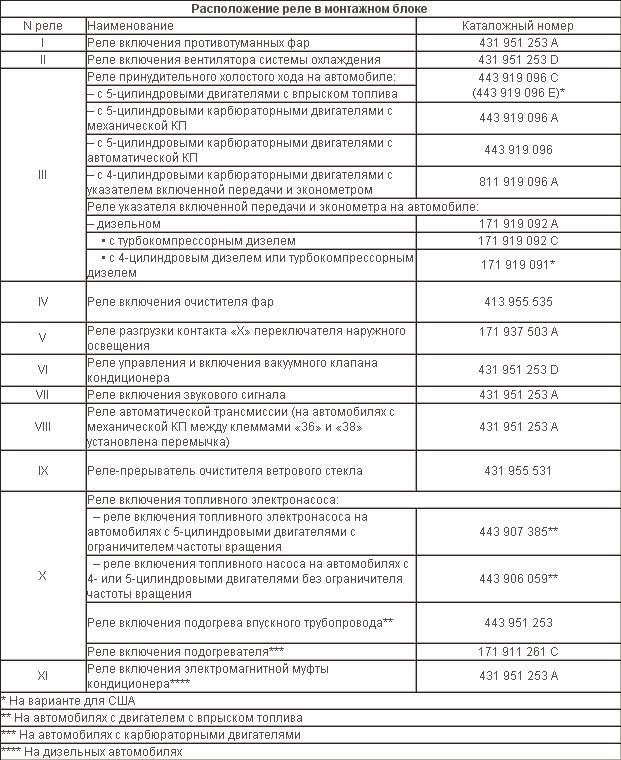

Реле

  1. Реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка
  2. Реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения
  3. Реле включения вентиляторов
  4. Реле омывателя фар
  5. Х-контакт реле разгрузки
  6. Реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)
  7. Реле звукового сигнала
  8. Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно
  9. Реле интервального режима стеклоочистителя
  10. Реле топливного насоса
  11. Реле вентилятора обдува радиатора для включения 1-й ступени вращения.

Внимание! У автомобилей с дизельными двигателями поз. 2 и 3 не заняты, а реле 10 — это реле свечей предварительного подогрева.

Дополнительный блок реле в салоне

Для доступа к блоку открутите 4 шурупа и снимите защитную крышку.

На разных модификация не все реле могут быть заняты.

Описание

  1. Система АБС
  2. Сигнальная лампа ремней безопасности
  3. Блок управления внутренним освещением
  4. Блок реле муфты кондиционера
  5. Стеклоочиститель и стекло омыватель заднего стекла
  6. Устройство контроля давления масла, блок управления переднего освещения
  7. Не используется
  8. Не используется
  9. Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
  10. Не используется
  11. Не используется
  12. Пассажирские сиденья с подогревом
  13. Водительское сиденье с подогревом
  14. Реле люка на крыше автомобиля
  15. Блок управления люком и дверными стеклами с электроприводом
  16. Реле сигнальных ламп противоугонной сигнализации
  17. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Изменения для дизельных автомобилей

5 — реле электротока 12 — реле акустического сигнала (не закры­тая дверь, не пристегнутый ремень) 13,14 — реле управления рециркуляцией ОГ 15 — реле контроля ламп освещения 18 — реле 3-й скорости вращения вентиля­торов обдува радиатора (обычно это 2­я скорость) К — предохранитель вентилятора обдува радиатора S — предохранитель электротока.

Дополнительная информация

Видео пример не работающего реле на Ауди 80

Книга по ремонту и обслуживанию

Если еще остались вопросы, задавайте их в комментариях либо скачайте руководство по ремонту и эксплуатации Audi 80 1991-1995: « «. Для просмотра воспользуйтесь программой djvu reader.

Блок предохранителей в моторном отсеке.

Блок расположен в задней левой части моторного отсека.

Расшифровка:

  1. диагностический разъем
  2. предохранители 1-21. У автомобилей с дизельными двигателями предохраните­лей 22.
  3. дополнительные предохранители 23-32
  4. четыре запасных предохранителя
  5. обозначение реле на крышке распреде­лительной панели
  6. зажим для снятия и установки предохра­нителей

Схема расположения предохранителей и реле в блоке.

Расшифровка:

Назначение Ампер
1 Противотуманные фары, задние противотуманные фонари 15
2 Аварийная сигнализация 15
3 Звуковой сигнал, обогрев сидений 30
4 Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики 15
5 2-я скорость вращения вентилятора обдува радиатора 30
6 Задние правые габаритные и стояночные огни 5
7 Задние левые габаритные и стояночные огни 5
8 Правая фара дальнего света, сигнальная лампочка дальнего света 10
9 Левая фара дальнего света 10
10 Правая фара ближнего света, электродвигатель регулировки положения правой фары 10
11 Левая фара ближнего света, электродвигатель регулировки положения левой фары 10
12 Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора 15
13 Топливный насос 15
14 Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер 5
15 Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер 25
16 Обогрев заднего стекла, обогрев зеркал 30
17 Вентилятор обдува салона, автоматический кондиционер 30
18 Электрические зеркала 5
18 Очиститель заднего стекла (Avant) 15
19 Центральный замок, обогрев цилиндра выключателя замка, противоугонная система 10
20 Вентилятор обдува радиатора, 1-я скорость, вентилятор салона 30
21 Диагностический разъем 10
22 Не используется (автомобили с бензиновыми двигателями)
22 Свечи накаливания (автомобили с дизельными двигателями) 80

Дополнительные предохранители, нижний ряд:

23 Не используется
24 Не используется
25 Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется 5
26 Разъем для прицепа 30
27 Система зажигания/впрыска топлива 10
28 Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется 10
29 Стоп-сигнал 10
30 Регулировка скоростного режима (автомобили с АКП)

У автомобилей с дизельными двигателями не используется.

5
31 АБС, блокировка дифференциала 15
32 Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива 10

Расшифровка реле:

1 — реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка.

2 — реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения

3 — реле включения вентиляторов

4 — реле омывателя фар

5 — Х-контакт реле разгрузки

6 — реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)

7 — реле звукового сигнала

8 — реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно.

9 — реле интервального режима стеклоочистителя

10 — реле топливного насоса

11 — реле вентилятора обдува радиатора для включения 1-й ступени вращения

*Внимание! У автомобилей с дизельными двигателями поз. 2 и 3 не заняты, а реле 10 — это реле свечей предварительного подогрева

Дополнительный блок реле в салоне Audi 80 b4.

Для доступа к блоку открутите 4 шурупа и снимите крышку.

Схема расположения реле в блоке.

На разных модификациях автомобилях не все реле установлены.

Расшифровка:

  1. Система АБС
  2. Сигнальная лампа ремней безопасности
  3. Блок управления внутренним освещением
  4. Блок реле муфты кондиционера
  5. Стеклоочиститель и стеклоомыватель заднего стекла
  6. Устройство контроля давления масла, блок управления переднего освещения
  7. Не используется
  8. Не используется
  9. Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
  10. Не используется
  11. Не используется
  12. Пассажирские сиденья с подогревом
  13. Водительское сиденье с подогревом
  14. Реле люка на крыше автомобиля
  15. Блок управления люком и дверными стеклами с электроприводом
  16. Реле сигнальных ламп противоугонной сигнализации
  17. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Назначение реле для дизельных двигателей.

Расшифровка:

5 — реле электротока

12 — реле акустического сигнала (не закры­тая дверь, не пристегнутый ремень)

13,14 — реле управления рециркуляцией ОГ

15 — реле контроля ламп освещения

18 — реле 3-й скорости вращения вентиля­торов обдува радиатора (обычно это 2­я скорость)

К — предохранитель вентилятора обдува радиатора

S — предохранитель электротока

В данном разделе мы рассмотрим назначение предохранителей на Audi 80 (B3) 1990-1992 г.г. выпуска. Ауди 80 дебютировал в 1972 г. и вскоре завоевал престижное звание «Автомобиль года». С модификациями Ауди 80 выпускался более 20 лет, и до сих пор считает одной из самых надежных и престижных машин. До 1976 г. выпускался Ауди 80 B1, с 1978 по 1986 гг. — Ауди 80 B2, в 1986-1991 гг. — Ауди 80 B3, а последние три года (до 1994 г.) — Ауди 80 B4. Модификация Ауди 90 обозначала автомобили Ауди 80 более высокой комплектации и с самыми мощными моторами. Наиболее глубокая модернизация марки была произведена в 1986 г. Ауди 80 получила единственный тип кузова — четырехдверный седан. Основным же новшеством явилась полная оцинковка всего кузова, что дало возможность компании Ауди давать десятилетнюю гарантию от сквозной коррозии кузовов серий Ауди 80 б3 и б4. В 1991 г. был произведен последний рестайлинг. Из модельного ряда исчезла Ауди 90 — теперь все машины этого класса носили обозначение Ауди 80 (в США осталось название Ауди 90). Опять появился кузов универсал — Ауди 80 Avant. В этом же году выпущен дизельный Ауди 80 TDI — чемпион мира по экономичности. В 1994-м Ауди 80 на конвейере сменила модель Ауди A4.

Выход какой-либо системы электрооборудования из строя может быть вызван перегоревшим предохранителем.

Предохранители собраны в одном блоке. Блок предохранителей/ реле расположен под капотом двигательного отсека. Предохранители закрыты крышкой.

На блоке предохранителей имеются четыре запасных предохранителя разной мощности. Неплохо иметь в автомобиле набор запасных предохранителей. Их можно приобрести у дилера фирмы Aуди.

А — запасные предохранители

В — дополнительные предохранители (номера 23-28)

Замена предохранителя

Перед заменой предохранителя, выключите все фары, лампочки и электрооборудование автомобиля, а также достаньте ключ из замка зажигания для того, чтобы не повредить систему электрооборудования.

Для снятия крышки блока предохранителей/ реле, отсоедините обе защелки снаружи крышки.

Просмотрите список предохранителей для того, чтобы определить какой предохранитель защищает вышедшую из строя цепь.

Снимите перегоревший предохранитель при помощи пластикового зажима.

Этот зажим расположен на крышке блока предохранителей/ реле.

Замените перегоревший предохранитель, который можно определить по перегоревшей металлической полоске, предохранителем той же мощности.

Обратите внимание!

Не используйте предохранитель большей мощности, так как это может привести к повреждению какого-либо из элементов электрооборудования и пожару.

Если предохранитель постоянно перегорает, не заменяйте его непрерывно.

Необходимо найти источник перегрузки или короткого замыкания. Ни в коем случае нельзя устанавливать вместо предохранителя кусок фольги или проволоки, так как это может привести к повреждению какого-либо из элементов электрооборудования и пожару.

Предохранители и реле Audi 80 B4

Рассмотрены автомобили Audi 80 б4 1991, 1992, 1993, 1994, 1995 года выпуска.


Блок предохранителей в моторном отсеке.

Блок расположен в задней левой части моторного отсека.

Расшифровка:

  1. реле
  2. диагностический разъем
  3. предохранители 1-21. У автомобилей с дизельными двигателями предохраните­лей 22.
  4. дополнительные предохранители 23-32
  5. четыре запасных предохранителя
  6. обозначение реле на крышке распреде­лительной панели
  7. зажим для снятия и установки предохра­нителей

Схема расположения предохранителей и реле в блоке.

Расшифровка:

Назначение Ампер
1 Противотуманные фары, задние противотуманные фонари 15
2 Аварийная сигнализация 15
3 Звуковой сигнал, обогрев сидений 30
4 Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики 15
5 2-я скорость вращения вентилятора обдува радиатора 30
6 Задние правые габаритные и стояночные огни 5
7 Задние левые габаритные и стояночные огни 5
8 Правая фара дальнего света, сигнальная лампочка дальнего света 10
9 Левая фара дальнего света 10
10 Правая фара ближнего света, электродвигатель регулировки положения правой фары 10
11 Левая фара ближнего света, электродвигатель регулировки положения левой фары 10
12 Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора 15
13 Топливный насос 15
14 Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер 5
15 Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер 25
16 Обогрев заднего стекла, обогрев зеркал 30
17 Вентилятор обдува салона, автоматический кондиционер 30
18 Электрические зеркала 5
18 Очиститель заднего стекла (Avant) 15
19 Центральный замок, обогрев цилиндра выключателя замка, противоугонная система 10
20 Вентилятор обдува радиатора, 1-я скорость, вентилятор салона 30
21 Диагностический разъем 10
22 Не используется (автомобили с бензиновыми двигателями)
22 Свечи накаливания (автомобили с дизельными двигателями) 80

Дополнительные предохранители, нижний ряд:

23 Не используется
24 Не используется
25 Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется 5
26 Разъем для прицепа 30
27 Система зажигания/впрыска топлива 10
28 Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется 10
29 Стоп-сигнал 10
30 Регулировка скоростного режима (автомобили с АКП)

У автомобилей с дизельными двигателями не используется.

5
31 АБС, блокировка дифференциала 15
32 Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива 10

Расшифровка реле:

1 — реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка.

2 — реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения

3  — реле включения вентиляторов

4 — реле омывателя фар

5 — Х-контакт реле разгрузки

6 — реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)

7 — реле звукового сигнала

8 — реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно.

9 — реле интервального режима стеклоочистителя

10 — реле топливного насоса

11 — реле вентилятора обдува радиатора для включения 1-й ступени вращения

*Внимание! У автомобилей с дизельными двигателями поз. 2 и 3 не заняты, а реле 10 — это реле свечей предварительного подогрева


Дополнительный блок реле в салоне Audi 80 b4.

Для доступа к блоку открутите 4 шурупа и снимите крышку.


Схема расположения реле в блоке.

На разных модификациях автомобилях не все реле установлены.

Расшифровка:

  1. Система АБС
  2. Сигнальная лампа ремней безопасности
  3. Блок управления внутренним освещением
  4. Блок реле муфты кондиционера
  5. Стеклоочиститель и стеклоомыватель заднего стекла
  6. Устройство контроля давления масла, блок управления переднего освещения
  7. Не используется
  8. Не используется
  9. Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
  10. Не используется
  11. Не используется
  12. Пассажирские сиденья с подогревом
  13. Водительское сиденье с подогревом
  14. Реле люка на крыше автомобиля
  15. Блок управления люком и дверными стеклами с электроприводом
  16. Блок управления люком и дверными стеклами с электроприводом
  17. Реле сигнальных ламп противоугонной сигнализации
  18. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Назначение реле для дизельных двигателей.

Расшифровка:

5 — реле электротока

12 — реле акустического сигнала (не закры­тая дверь, не пристегнутый ремень)

13,14 — реле управления рециркуляцией ОГ

15 — реле контроля ламп освещения

18 — реле 3-й скорости вращения вентиля­торов обдува радиатора (обычно это 2­я скорость)

К — предохранитель вентилятора обдува радиатора

S — предохранитель электротока

Навигация по записям

Расположение предохранителей на ауди 80

В данном разделе мы рассмотрим назначение предохранителей на Audi 80 (B3) 1990-1992 г.г. выпуска. Ауди 80 дебютировал в 1972 г. и вскоре завоевал престижное звание «Автомобиль года». С модификациями Ауди 80 выпускался более 20 лет, и до сих пор считает одной из самых надежных и престижных машин. До 1976 г. выпускался Ауди 80 B1, с 1978 по 1986 гг. — Ауди 80 B2, в 1986-1991 гг. — Ауди 80 B3, а последние три года (до 1994 г. ) — Ауди 80 B4. Модификация Ауди 90 обозначала автомобили Ауди 80 более высокой комплектации и с самыми мощными моторами. Наиболее глубокая модернизация марки была произведена в 1986 г. Ауди 80 получила единственный тип кузова — четырехдверный седан. Основным же новшеством явилась полная оцинковка всего кузова, что дало возможность компании Ауди давать десятилетнюю гарантию от сквозной коррозии кузовов серий Ауди 80 б3 и б4. В 1991 г. был произведен последний рестайлинг. Из модельного ряда исчезла Ауди 90 — теперь все машины этого класса носили обозначение Ауди 80 (в США осталось название Ауди 90). Опять появился кузов универсал — Ауди 80 Avant. В этом же году выпущен дизельный Ауди 80 TDI — чемпион мира по экономичности. В 1994-м Ауди 80 на конвейере сменила модель Ауди A4.

Выход какой-либо системы электрооборудования из строя может быть вызван перегоревшим предохранителем.
Предохранители собраны в одном блоке. Блок предохранителей/ реле расположен под капотом двигательного отсека. Предохранители закрыты крышкой.
На блоке предохранителей имеются четыре запасных предохранителя разной мощности. Неплохо иметь в автомобиле набор запасных предохранителей. Их можно приобрести у дилера фирмы Aуди.

А — запасные предохранители

В — дополнительные предохранители (номера 23-28)

Замена предохранителя

Перед заменой предохранителя, выключите все фары, лампочки и электрооборудование автомобиля, а также достаньте ключ из замка зажигания для того, чтобы не повредить систему электрооборудования.
Для снятия крышки блока предохранителей/ реле, отсоедините обе защелки снаружи крышки.
Просмотрите список предохранителей для того, чтобы определить какой предохранитель защищает вышедшую из строя цепь.
Снимите перегоревший предохранитель при помощи пластикового зажима.
Этот зажим расположен на крышке блока предохранителей/ реле.
Замените перегоревший предохранитель, который можно определить по перегоревшей металлической полоске, предохранителем той же мощности.

Обратите внимание!

Не используйте предохранитель большей мощности, так как это может привести к повреждению какого-либо из элементов электрооборудования и пожару.

Если предохранитель постоянно перегорает, не заменяйте его непрерывно.

Необходимо найти источник перегрузки или короткого замыкания. Ни в коем случае нельзя устанавливать вместо предохранителя кусок фольги или проволоки, так как это может привести к повреждению какого-либо из элементов электрооборудования и пожару.

После замены предохранителя, установите крышку блока предохранителей/реле на место.

Цветовые обозначения

Электрические цепи люка, стеклоподъемников и регуляторов положения сидения водителя защищены автоматическими выключателями, которые включаются снова автоматически после того, как была устранена причина перегрузки цепи.
Цифра на корпусе предохранителя обозначает его мощность в Амперах.





В данном материале представлена информация о местах расположения и схемах предохранителей и реле на автомобиль Ауди 80 Б4. Данную модель компания Audi представила в 1991 году. Главным отличием от предшествующей , является обновленный дизайн капота, бампера и фар. В отделке салона использовали более качественный материал и появились подушки безопасности. По новому сконструированный задний мост, и бензобак. Выпускалась данная модель в 1992, 1993, 1994 и 1995 годах.

В Ауди 80 б4 есть два основных блока реле и предохранителей. Основной расположен в под копотном пространстве моторного отсека, с левой стороны, ближе к дворникам. Второй под приборной панелью в салоне.


  1. диагностический разъем
  2. предохранители 1-21. У автомобилей с дизельными двигателями предохраните­лей 22.
  3. дополнительные предохранители 23-32
  4. четыре запасных предохранителя
  5. обозначение реле на крышке распреде­лительной панели
  6. зажим для снятия и установки предохра­нителей

Представленные данные является универсальными. Сверяйте с описание на обратной стороне защитной крышки.


Схема данного блока


Расшифровка

Назначение Ампер
1 Противотуманные фары, задние противотуманные фонари 15
2 Аварийная сигнализация 15
3 Звуковой сигнал, обогрев сидений 30
4 Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики 15
5 2-я скорость вращения вентилятора обдува радиатора 30
6 Задние правые габаритные и стояночные огни 5
7 Задние левые габаритные и стояночные огни 5
8 Правая фара дальнего света, сигнальная лампочка дальнего света 10
9 Левая фара дальнего света 10
10 Правая фара ближнего света, электродвигатель регулировки положения правой фары 10
11 Левая фара ближнего света, электродвигатель регулировки положения левой фары 10
12 Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора 15
13 Топливный насос 15
14 Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер 5
15 Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер 25
16 Обогрев заднего стекла, обогрев зеркал 30
17 Вентилятор обдува салона, автоматический кондиционер 30
18 Электрические зеркала 5
18 Очиститель заднего стекла (Avant) 15
19 Центральный замок, обогрев цилиндра выключателя замка, противоугонная система 10
20 Вентилятор обдува радиатора, 1-я скорость, вентилятор салона 30
21 Диагностический разъем 10
22 Не используется (автомобили с бензиновыми двигателями)
22 Свечи накаливания (автомобили с дизельными двигателями) 80

Дополнительные предохранители ауди а 80 б4 нижний ряд (при наличии)

23 Не используется
24 Не используется
25 Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется 5
26 Разъем для прицепа 30
27 Система зажигания/впрыска топлива 10
28 Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется 10
29 Стоп-сигнал 10
30 Регулировка скоростного режима (автомобили с АКП)

У автомобилей с дизельными двигателями не используется.

5
31 АБС, блокировка дифференциала 15
32 Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива 10

Предохранители 27 и 28 могут быть снабжены пластмассовой крышкой красного цвета с надписью «Motor/Moteur»

1 — Реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка. 2 — Реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения 3 — реле включения вентиляторов 4 — реле омывателя фар 5 — Х-контакт реле разгрузки 6 — реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением) 7 — реле звукового сигнала 8 — реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно. 9 — реле интервального режима стеклоочистителя 10 — реле топливного насоса 11 — реле вентилятора обдува радиатора для включения 1-й ступени вращения.

Внимание! У автомобилей с дизельными двигателями поз. 2 и 3 не заняты, а реле 10 — это реле свечей предварительного подогрева.

Дополнительный блок реле в салоне

Для доступа к блоку открутите 4 шурупа и снимите защитную крышку.


На разных модификация не все реле могут быть заняты.

Описание

  1. Система АБС
  2. Сигнальная лампа ремней безопасности
  3. Блок управления внутренним освещением
  4. Блок реле муфты кондиционера
  5. Стеклоочиститель и стекло омыватель заднего стекла
  6. Устройство контроля давления масла, блок управления переднего освещения
  7. Не используется
  8. Не используется
  9. Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
  10. Не используется
  11. Не используется
  12. Пассажирские сиденья с подогревом
  13. Водительское сиденье с подогревом
  14. Реле люка на крыше автомобиля
  15. Блок управления люком и дверными стеклами с электроприводом
  16. Реле сигнальных ламп противоугонной сигнализации
  17. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Изменения для дизельных автомобилей

5 — реле электротока 12 — реле акустического сигнала (не закры­тая дверь, не пристегнутый ремень) 13,14 — реле управления рециркуляцией ОГ 15 — реле контроля ламп освещения 18 — реле 3-й скорости вращения вентиля­торов обдува радиатора (обычно это 2­я скорость) К — предохранитель вентилятора обдува радиатора S — предохранитель электротока.

Дополнительная информация

Видео пример не работающего реле на Ауди 80

Если еще остались вопросы, задавайте их в комментариях либо скачайте руководство по ремонту и эксплуатации Audi 80 1991-1995: « «. Для просмотра воспользуйтесь программой djvu reader.

В эксплуатации находится довольно большое количество автомобилей из семейства AUDI. Они зарекомендовали себя надёжными, комфортабельными машинами. В их оснащении имеется большое количество оборудования, которое использует питание от бортовой сети автомобиля. Для защиты от выхода её из строя используют блок предохранителей. Этот модуль рассчитан на установку 28 защитных приборов, несколько из них запасные.

Для облегчения обнаружения и замены неисправного прибора производителями было принято единое для всех условие обозначения допустимого тока цветовым кодом во всех блоках Ауди.

Этот блок размещают в моторном отсеке Ауди 80. Кроме плавких вставок, в нём установлены электромагнитные реле. Основная цель их установки, уберечь от износа большим током контактов выключателей, подрулевого переключателя, других устройств. Таких реле в модуле 11 штук. Отдельные модификации автомобилей могут вместо электромагнитных реле иметь проволочные перемычки. Поэтому сверяйте схему плавких вставок на крышке своего автомобиля с описанием модуля.


Совет! Нельзя устанавливать взамен перегоревшей плавкой вставки прибор с большим номинальным значением пропускаемого тока.

Если это условие не соблюдать, может выйти из строя дорогостоящее радиоэлектронное оборудование. Отмечены многие случаи возгорания электропроводки из-за этого.

Блок схема предохранителей Ауди 80 б3 схема которого показана ниже, отличается от других, более поздних моделей этого семейства.

Реле в монтажном модуле отвечают за подключение следующих потребителей бортового напряжения автомобиля:

  1. Противотуманные фары, задние габаритные огни. В том случае, когда противотуманные фары отсутствуют, будет установлена проволочная перемычка;
  2. Второй вентилятор для охлаждения силового агрегата;
  3. Включает вентилятор в системе охлаждения двигателя после его остановки;
  4. Модуль подключения системы очистки фар;
  5. Реле Х контакта;
  6. Второй вентилятор (реле) для авто с системой автоматического кондиционирования;
  7. Клаксон;
  8. Систему сигнализации;
  9. Режим прерывистого включения стеклоочистителя;
  10. Электрический бензонасос;
  11. Первого вентилятора в системе охлаждения.

Блок предохранителей Ауди 80 б3 имеют ещё один модуль, расположенный внутри салона автомобиля. В нем, в зависимости от модификации и комплектации, может быть установлено 18 реле. Часть из них может быть не востребована. Они будут обеспечивать питание следующих потребителей:

  1. Система ABS;
  2. Сигнализация о не пристёгнутом ремне безопасности;
  3. Реле включения внутреннего освещения;
  4. Муфта кондиционера;
  5. Временно не используется;
  6. Головное освещение;
  7. Временно не используется;
  8. Временно не используется;
  9. Временно не используется;
  10. Временно не используется;
  11. Временно не используется;
  12. Реле, подающее обратный ток для электропривода сидений и зеркал заднего вида;
  13. Нагрев пассажирского сидения;
  14. Нагрев водительского сидения;
  15. Электрический привод для люка, стеклоподъёмников;
  16. Те же потребители;
  17. Не используется;
  18. Не используется.

Немного об электрооборудовании Ауди 80 б4

Этот автомобиль более позднего выпуска, значит, более совершенен. Он также имеет защитные плавкие вставки в системе электрооборудования машины. Эта модель в своём электрооборудовании имеет диагностический разъём. К нему подключают сервисное оборудование для обслуживания машины. Блок Ауди 80 б4 имеет 21 предохранитель, в моделях с дизельным двигателем их на один больше, плюс два дополнительные прибора.

Также нашлось место в блоке для установки запасных предохранителей в количестве 4 штук. Для удобства обнаружения и замены неисправной плавкой вставки новой, крышка имеет символы с нанесёнными потребителями и номинальным значением допустимой силы тока.Там же имеется пинцет для удобного снятия и установки элементов. В этих моделях блок с предохранителями также монтируется в подкапотном пространстве. Если присмотреться в моторный отсек, можно увидеть под лобовым стеклом монтажный блок.

Совет! Обнаружение и замену вышедшего из строя предохранителя в блоке Ауди 80 производят при выключенном двигателе.

Прежде чем установить новую защитную плавкую вставку в блок, необходимо обнаружить, а затем устранить причину выхода из строя предохранителя Ауди 80. Почему это необходимо? Перегорание плавкой вставки, возможно, только при превышении потребляемого тока. Оно может произойти после короткого замыкания в цепях потребителей, при выходе из строя этих потребителей. Если эту проблему не устранить, плавкие вставки будут перегорать.

Что было:
Предохранитель на обогрев заднего стекла, вплавился в гнездо по самые помидоры.
Пришлось выковыривать. Надо было что-то сделать чтоб больше не плавился. В сети нашел инфу, что скорее всего был плохой контакт (я ее купил с вплавленным предохом)

Что делал:
Отсоединил все колодки и провода, вытянул БП (блок Предохранителей)
Короб как бы склеен и наглухо. Пришлось соврать пальцы.но все таки разорвать этот корпус пополам.
Времени это заняло — минут 20.не менее.
Далее: начал разбирать сами панельки, ибо их там 4 кажется штуки, предох что залип. сплавил рядом еще один, его не было видно сверху.
Вот отковыривать контакты чтоб снять первый этаж БП — это настоящий гемор! Жарился где-то минут 40…
Далее когда осилил, алгоритм работ был такой:
— фоткаю, снимаю все металлические дорожки в одну коробку…снимаю пластмассовую панель-этаж
— …то же самое…пока не снял все панели.
Помыл в воде, протер контакты щеткой по металлу, высушил, и начал по фото в обратной последовательности собирать.

Советы:
Обязательно фоткайте, складывайте контакты одного этажа — в отдельную емкость.там хотя дорожки почти все разные и пазы к ним тоже, но даже при таких условиях — я потратил вечер в составлении пазлов — дорожек на место:)))

Припаял 4 провода к контактам, которые были повреждены. ЗАЧЕМ? для того, что если новый предохранитель будет плавиться опять, я на эти провода поставлю клеммы и буду предох вставлять в них. Они на виду и не поплавят сам корпус БП.

Ну вроде бы и все. Когда все сложил на место, по периметру корпус БП обмотал скотчем (с натяжением) Сами края немного слиплись, ибо они как бы проклеены каким то клеем — пластмассой. не разобрал. Особенно по бокам.

Спасибо за просмотр. Буду рад, если кому то инфа стала полезной.
Кстати.по фото можно проследить — с какого предохранителя и куда идут провода (на какую колодку)






Ауди 80 б2 предохранители расположение. Монтажный блок в моторном отсеке

Чтобы ваш «железный конь» всегда работал должны образом, нужно периодически уделять время его диагностике. В том числе речь идет и об электропроводке транспортного средства. Данный материал поможет вам узнать, где расположены предохранители Ауди 80, за что они отвечают и как их поменять при необходимости.

[ Скрыть ]

Расположение

Транспортные средства иностранного производства в большинстве своем оборудованы многими электроприборами, требующими защиты. Именно для этого используются блоки предохранителей — с целью защиты оборудования от перенапряжения. Автомобили Ауди 80 b3 или б4, как и другие иномарки, снабжены блоком с предохранителями и реле.

Блок можно найти в подкапотном пространстве. После открытия капота вы увидите блок предохранителей (далее — БП), который находится под лобовым стеклом. Он скрыт пластиковой крышкой, предназначенной для защиты от влаги и мусора.

В этом блоке предохранителей находится 31 деталь, защищающая цепи проводки. Также здесь находится четыре запасных компонента. Кроме того, в этом блоке предохранителей вы можете увидеть специальный разъем, который необходим для подключения тестера для диагностики бортового компьютера. Схема предохранителей и таблица их назначений приведена ниже.

Схема БП

Эта схема актуальна для автомобилей Ауди 80 b3 и б4.


Как отмечено выше, в автомобилях Ауди 80 b3 и б4 за сохранность приборов отвечают не только предохранители, но и реле. Эти компоненты отвечают за функционирование электрических стеклоподъемников, электролюка, если таковой имеется (в зависимости от комплектации) и устройства регулирования положений передних сидений. Также здесь находится устройство, отвечающее за функционирование вентилятора радиатора системы охлаждения.

Назначение

Теперь перейдем к назначению компонентов БП. Таблицы представлены ниже.


Что касается реле, то, по всей видимости, вам также будет полезна эта информация.

Порядковый номер Что защищает
1 Обеспечивает безопасное функционирование ламп противотуманных огней и задних габаритов, а также мостика, если транспортное средство не оборудовано «противотуманками».
2 Эта деталь защищает от выхода из строя вентилятор охладительной системы (актуально для транспортных средств, не оборудованных системой климат-контроля).
3 Обеспечивает функциональность блока управления активации вентилируемого устройства после того, как мотор заглушается.
4 Это устройство позволяет безопасно функционировать системе омывания передних фар.
5 Разгрузочный компонент Х-контакта.
6 Для транспортных средств с ручным кондиционером данный компонент выполняет функцию защиты цепи вентилятора, а на авто с системой автоматического климат-контроля и некоторыми другими вариациями мотора шестой номер обозначает реле, отвечающее за функционирование второго вентилятора охладительной системы.
7 Отвечает за работоспособность рулевого гудка.
8 Этот номер позволяет обеспечить работоспособность системы сигнализации в автомобилях Ауди 80, оборудованных механической коробкой передач. Если ваше транспортное средство оборудовано автоматической КПП, то это место останется открытым.
9 Компонент прерывистого темпа омывания ветрового стекла.
10 Бензиновый насос Ауди 80.
11 Первый вентилятор охладительной системы.

В данном материале представлена информация о местах расположения и схемах предохранителей и реле на автомобиль Ауди 80 Б4 . Данную модель компания Audi представила в 1991 году. Главным отличием от предшествующей , является обновленный дизайн капота, бампера и фар. В отделке салона использовали более качественный материал и появились подушки безопасности. По новому сконструированный задний мост, и бензобак. Выпускалась данная модель в 1992, 1993, 1994 и 1995 годах.

В Ауди 80 б4 есть два основных блока реле и предохранителей. Основной расположен в под копотном пространстве моторного отсека, с левой стороны, ближе к дворникам. Второй под приборной панелью в салоне.

  1. диагностический разъем
  2. предохранители 1-21. У автомобилей с дизельными двигателями предохраните­лей 22.
  3. дополнительные предохранители 23-32
  4. четыре запасных предохранителя
  5. обозначение реле на крышке распреде­лительной панели
  6. зажим для снятия и установки предохра­нителей

Представленные данные является универсальными. Сверяйте с описание на обратной стороне защитной крышки.

Схема данного блока

Расшифровка

Назначение
1 15А Противотуманные фары, задние противотуманные фонари
2 15А Аварийная сигнализация
3 30А Звуковой сигнал, обогрев сидений
4 15А Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики
5 30А 2-я скорость вращения вентилятора обдува радиатора
6 5А Задние правые габаритные и стояночные огни
7 5А Задние левые габаритные и стояночные огни
8 10А Правая фара дальнего света, сигнальная лампочка дальнего света
9 10А Левая фара дальнего света
10 10А Правая фара ближнего света, электродвигатель регулировки положения правой фары
11 10А Левая фара ближнего света, электродвигатель регулировки положения левой фары
12 15А Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора
13 15А Топливный насос
14 5А Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер
15 25А Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер
16 30А Обогрев заднего стекла, обогрев зеркал
17 30А Вентилятор обдува салона, автоматический кондиционер
18 5А Электрические зеркала
18 15А Очиститель заднего стекла (Avant)
19 10А Центральный замок, обогрев цилиндра выключателя замка, противоугонная система
20 30А Вентилятор обдува радиатора, 1-я скорость, вентилятор салона
21 10 Диагностический разъем
22 Не используется (автомобили с бензиновыми двигателями)
22 80А Свечи накаливания (автомобили с дизельными двигателями)

Дополнительные предохранители ауди а 80 б4 нижний ряд (при наличии)

Предохранители 27 и 28 могут быть снабжены пластмассовой крышкой красного цвета с надписью «Motor/Moteur»

За прикуриватель отвечает предохранитель номер 4 на 15А.

Реле

  1. Реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка
  2. Реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения
  3. Реле включения вентиляторов
  4. Реле омывателя фар
  5. Х-контакт реле разгрузки
  6. Реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)
  7. Реле звукового сигнала
  8. Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно
  9. Реле интервального режима стеклоочистителя
  10. Реле топливного насоса
  11. Реле вентилятора обдува радиатора для включения 1-й ступени вращения.

Внимание! У автомобилей с дизельными двигателями поз. 2 и 3 не заняты, а реле 10 — это реле свечей предварительного подогрева.

Дополнительный блок реле в салоне

Для доступа к блоку открутите 4 шурупа и снимите защитную крышку.

На разных модификация не все реле могут быть заняты.

Описание

  1. Система АБС
  2. Сигнальная лампа ремней безопасности
  3. Блок управления внутренним освещением
  4. Блок реле муфты кондиционера
  5. Стеклоочиститель и стекло омыватель заднего стекла
  6. Устройство контроля давления масла, блок управления переднего освещения
  7. Не используется
  8. Не используется
  9. Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
  10. Не используется
  11. Не используется
  12. Пассажирские сиденья с подогревом
  13. Водительское сиденье с подогревом
  14. Реле люка на крыше автомобиля
  15. Блок управления люком и дверными стеклами с электроприводом
  16. Реле сигнальных ламп противоугонной сигнализации
  17. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Изменения для дизельных автомобилей

5 — реле электротока 12 — реле акустического сигнала (не закры­тая дверь, не пристегнутый ремень) 13,14 — реле управления рециркуляцией ОГ 15 — реле контроля ламп освещения 18 — реле 3-й скорости вращения вентиля­торов обдува радиатора (обычно это 2­я скорость) К — предохранитель вентилятора обдува радиатора S — предохранитель электротока.

Дополнительная информация

Видео пример не работающего реле на Ауди 80

Книга по ремонту и обслуживанию

Если еще остались вопросы, задавайте их в комментариях либо скачайте руководство по ремонту и эксплуатации Audi 80 1991-1995: « «. Для просмотра воспользуйтесь программой djvu reader.

В эксплуатации находится довольно большое количество автомобилей из семейства AUDI. Они зарекомендовали себя надёжными, комфортабельными машинами. В их оснащении имеется большое количество оборудования, которое использует питание от бортовой сети автомобиля. Для защиты от выхода её из строя используют блок предохранителей. Этот модуль рассчитан на установку 28 защитных приборов, несколько из них запасные.

Для облегчения обнаружения и замены неисправного прибора производителями было принято единое для всех условие обозначения допустимого тока цветовым кодом во всех блоках Ауди.

Этот блок размещают в моторном отсеке Ауди 80. Кроме плавких вставок, в нём установлены электромагнитные реле. Основная цель их установки, уберечь от износа большим током контактов выключателей, подрулевого переключателя, других устройств. Таких реле в модуле 11 штук. Отдельные модификации автомобилей могут вместо электромагнитных реле иметь проволочные перемычки. Поэтому сверяйте схему плавких вставок на крышке своего автомобиля с описанием модуля.

Совет! Нельзя устанавливать взамен перегоревшей плавкой вставки прибор с большим номинальным значением пропускаемого тока.

Если это условие не соблюдать, может выйти из строя дорогостоящее радиоэлектронное оборудование. Отмечены многие случаи возгорания электропроводки из-за этого.

Блок схема предохранителей Ауди 80 б3 схема которого показана ниже, отличается от других, более поздних моделей этого семейства.

Реле в монтажном модуле отвечают за подключение следующих потребителей бортового напряжения автомобиля:

  1. Противотуманные фары, задние габаритные огни. В том случае, когда противотуманные фары отсутствуют, будет установлена проволочная перемычка;
  2. Второй вентилятор для охлаждения силового агрегата;
  3. Включает вентилятор в системе охлаждения двигателя после его остановки;
  4. Модуль подключения системы очистки фар;
  5. Реле Х контакта;
  6. Второй вентилятор (реле) для авто с системой автоматического кондиционирования;
  7. Клаксон;
  8. Систему сигнализации;
  9. Режим прерывистого включения стеклоочистителя;
  10. Электрический бензонасос;
  11. Первого вентилятора в системе охлаждения.

Блок предохранителей Ауди 80 б3 имеют ещё один модуль, расположенный внутри салона автомобиля. В нем, в зависимости от модификации и комплектации, может быть установлено 18 реле. Часть из них может быть не востребована. Они будут обеспечивать питание следующих потребителей:

  1. Система ABS;
  2. Сигнализация о не пристёгнутом ремне безопасности;
  3. Реле включения внутреннего освещения;
  4. Муфта кондиционера;
  5. Временно не используется;
  6. Головное освещение;
  7. Временно не используется;
  8. Временно не используется;
  9. Временно не используется;
  10. Временно не используется;
  11. Временно не используется;
  12. Реле, подающее обратный ток для электропривода сидений и зеркал заднего вида;
  13. Нагрев пассажирского сидения;
  14. Нагрев водительского сидения;
  15. Электрический привод для люка, стеклоподъёмников;
  16. Те же потребители;
  17. Не используется;
  18. Не используется.

Немного об электрооборудовании Ауди 80 б4

Этот автомобиль более позднего выпуска, значит, более совершенен. Он также имеет защитные плавкие вставки в системе электрооборудования машины. Эта модель в своём электрооборудовании имеет диагностический разъём. К нему подключают сервисное оборудование для обслуживания машины. Блок Ауди 80 б4 имеет 21 предохранитель, в моделях с дизельным двигателем их на один больше, плюс два дополнительные прибора.

Также нашлось место в блоке для установки запасных предохранителей в количестве 4 штук. Для удобства обнаружения и замены неисправной плавкой вставки новой, крышка имеет символы с нанесёнными потребителями и номинальным значением допустимой силы тока.Там же имеется пинцет для удобного снятия и установки элементов. В этих моделях блок с предохранителями также монтируется в подкапотном пространстве. Если присмотреться в моторный отсек, можно увидеть под лобовым стеклом монтажный блок.

Совет! Обнаружение и замену вышедшего из строя предохранителя в блоке Ауди 80 производят при выключенном двигателе.

Прежде чем установить новую защитную плавкую вставку в блок, необходимо обнаружить, а затем устранить причину выхода из строя предохранителя Ауди 80. Почему это необходимо? Перегорание плавкой вставки, возможно, только при превышении потребляемого тока. Оно может произойти после короткого замыкания в цепях потребителей, при выходе из строя этих потребителей. Если эту проблему не устранить, плавкие вставки будут перегорать.

В заключение хочется ещё раз напомнить о том, что модули с предохранителями разных моделей отличаются. Так, блок предохранителей Ауди 80 б2 имеет отличие от моделей б3, б4.

Audi 80 третьего поколения выпускался с 1986 года в округлом, полностью оцинкованным корпусе для защиты от коррозии, с мягкой клиновидной формой. Год выпуска автомобиля достаточно давний, поэтому вероятность возникновения проблем с электрикой или приборами высока.

В случае возникновения внештатной ситуации, связанной с электрическими приборами, следует в первую очередь проверить на целостность предохранители и реле Audi 80 . Данная статья вам в помощь.

Блок предохранителей и реле Audi 80 B3:

Предохранители и реле Audi 80 расположены в нише подкапотного пространства, возле правой стойки и защищены крышкой.

Расположение и описание компонентов блока:

Предохранители блока:
  1. (15 А) — Передние противотуманные фары, задний противотуманный фонарь
  2. (15 А) — Аварийная сигнализация
  3. (25 А) — Звуковой сигнал, стоп-сигнал, система поддержания скорости движения (педали сцепления и тормоза; только для моделей 1986-1988 года)
  4. (15 А) — Часы, освещение багажника, освещение салона, зеркало заднего вида, розетка, прикуриватель, магнитола, бортовой компьютер, блок управления кондиционером
  5. (30 А) — Вентилятор охлаждения радиатора — полная скорость
  6. (5 А) — Габаритные огни с правой стороны
  7. (5 А) — Габаритные огни с левой стороны
  8. (10 А) — Правая фара дальнего света, сигнальная лампочка включения фар дальнего света
  9. (10 А) — Левая фара дальнего света
  10. (10 А) — Правая фара ближнего света
  11. (10 А) — Левая фара ближнего света
  12. (15 А) — Приборный щиток, фары заднего света, блокировка дифференциала, система автоматического контроля, система поддержания скорости движения (блок управления), АБС, вентилятор охлаждения блока управления, 4-скоростная автоматическая коробка передач (с 1990 года)
  13. (15 А) — Топливный насос
  14. (5 А) — Лампочки освещения номерного знака, освещение двигательного отсека и бардачка, лампы освещения комбинации приборов
  15. (25 А) — Стеклоочистители ветрового стекла, указатели поворотов, кондиционер, обогреватели разбрызгивателей (с 1989 года)
  16. (30 А) — Обогреватель заднего стекла, обогреватель зеркала заднего вида
  17. (30 А) — Вентилятор салона/печки/кондиционера
  18. (5 А) — Зеркала заднего вида с электроприводом, стеклоочиститель заднего стекла (с 1990 года)
  19. (10 А) — Система центрального замка, обогреватель замка двери (с 1989 года), противоугонная система (с 1990 года)
  20. (30 А) — Вентилятор охлаждения радиатора — низкая скорость, реле задержки
  21. (25 А) — Задний прикуриватель (до 1990 года)
    Блок диагностики (с 1990 года)
  22. Резерв
  23. (30 А) — Регулятор положения сидения пассажира, выключатели «запоминания» положения сидения водителя
  24. (10 А) — Опережение зажигания I (ЭБУ системы KE-Jetronic и Motronic) (до 1989 года)
    Система поддержания скорости движения (с 1989 года)
    Резерв (с 1990 года)
  25. (30 А) — Обогреватель сидений
  26. Резерв (до 1990 года)
    Освещение номерного знака, предупредительные огни для езды днем (с 1990 года)
  27. (10 А) — Резерв (до 1989 года)
    Опережение зажигания I (с 1989 года)
  28. (15 А) — Опережение зажигания II (ЭБУ системы двигателя)
  29. Резерв (с 1990 года)
  30. (5 А) — Система поддержания постоянной скорости движения (для моделей с 4-скоростной АКП) (с 1990 года)
Реле блока:
  1. Реле противотуманных фар
  2. Реле вентилятора системы охлаждения двигателя (высокая скорость) (до 1990 года)
    Резерв (с 1990 года)
  3. Реле включения вентилятора охлаждения двигателя при неработающем двигателе
  4. Резерв (до 1990 года)
    Реле омывателя фар (с 1990 года)
  5. Разгрузочное реле
  6. Реле кондиционера (до 1990 года)
    Реле вентилятора системы охлаждения двигателя (высокая скорость) (с 1990 года)
  7. Реле звукового сигнала
  8. Реле автоматической коробки передач (или перемычка на автомобилях с МКП)
  9. Реле прерывистого режима работы очистителя и омывателя ветрового стекла
  10. Реле топливного насоса
  11. Реле вентилятора системы охлаждения двигателя (низкая скорость)

Дополнительный блок реле в салоне:

Дополнительный салонный блок реле расположен под полкой водительского места. Могут быть установлены дополнительные реле или блоки управления, первые шесть ячеек предусмотрены по умолчанию. Справа от них находятся разъемные контактные кабельные панели.

Расположение основных и дополнительных контактных ячеек:

Назначение реле:
  1. Реле АВS
  2. Реле сигнализатора непристегнутого ремня безопасности
  3. Реле системы внутреннего освещения
  4. Реле муфты кондиционера
  5. Резерв (до 1990 года)
    С 1990 года: Реле омывателя ветрового стекла
  6. Реле фар головного освещения
  7. Резерв
  8. Резерв
  9. Резерв (до 1990 года)
    Реле автоматической блокировки переключения передач (с 1990 года)
  10. Резерв
  11. Резерв
  12. Реле обратного тока (электропривод сидений, электропривод зеркал) (до 1990 года)
    Резерв (с 1990 года)
  13. Реле обогревателя сиденья переднего пассажира
  14. Реле обогревателя сиденья водителя
  15. Реле электропривода люка и стеклоподъемников
  16. Реле световой сигнализации противоугонной системы
  17. Реле обратного тока (электроприводов сидений и зеркал заднего вида) (с 1990 года)

Руководства по эксплуатации Audi 80 B3:

Если у вас имеется опыт ремонта, устранения неисправности, или информация по данной теме, оставьте свой комментарий ниже, полезная информация будет добавлена в статью.

Каждый электрический прибор автомобиля рассчитан на определенное напряжение. Диаметр питающего провода рассчитан с учетом этого напряжения. Если потребление тока в определенной цепи, например, из-за подключения дополнительных потребителей, возрастает, то питающий провод испытывает дополнительную нагрузку. Он может перегреться или даже перегореть, если движение тока не будет своевременно прервано. Эту функцию выполняют предохранители. Чтобы избежать полного обесточивания бортовой сети, каждая цепь имеет свой предохранитель. Вместе с тем, соединения с аккумулятором, генератором, стартером и замком зажигания не имеют предохранителей.

Для снятия и замены предохранителей пользуйтесь пластмассовым зажимом, который закреплен на крышке центральной распределительной панели (см. иллюстрацию 3.0).

Если новый предохранитель сразу после установки перегорает, то убедитесь, что был поставлен предохранитель нужного номинала, а не меньшего. Если номинал соответствует, то проверьте по отдельности все потребители данной цепи. Воспользуйтесь для этого соответствующей электрической схемой. При необходимости отсоедините все потребители цепи, а затем по одному подключайте. Если при подключении очередного потребителя предохранитель перегорает, то этот потребитель неисправен.

Назначение предохранителей

Основные предохранители (№, Потребитель, Ампер)

1. Противотуманные фары, задние противотуманные фонари — 15

2. Аварийная сигнализация — 15

3. Звуковой сигнал, обогрев сидений — 30

4. Электронные часы, лампа освещения багажника освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики — 15

5. 2-я скорость вращения вентилятора обдува радиатора — 30

6. Задние правые габаритные и стояночные огни — 5

7. Задние левые габаритные и стояночные огни — 5

8. Правая фара дальнего света, сигнальная лампочка дальнего света — 10

9. Левая фара дальнего света — 10

10. Правая фара ближнего света, электродвигатель регулировки положения правой фары — 10

11. Левая фара ближнего света, электродвигатель регулировки положения левой фары — 10

12. Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора — 15


13. Топливный насос — 15

14. Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер — 5

15. Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер — 25

16. Обогрев заднего стекла, обогрев зеркал — 30

17. Вентилятор обдува салона, автоматический кондиционер — 30

18. Электрические зеркала — 5
Очиститель заднего стекла (Avant) — 15

19. Центральный замок, обогрев цилиндра выключателя замка, противоугонная система — 10

20. Вентилятор обдува радиатора, 1-я скорость, вентилятор салона — 30

21. Диагностический разъем — 10

22. Не используется (автомобили с бензиновыми двигателями)
Свечи накаливания (автомобили с дизельными двигателями) — 80

Электростеклоподъемники, электролюк и регулировка положения сидений оборудованы автоматическими предохранителями, которые включаются сами после устранения причины, вызвавшей их отключение. Они крепятся на блоке дополнительных реле слева под панелью приборов. Основной предохранитель вентилятора обдува радиатора также расположен на блоке дополнительных реле.

Дополнительные предохранители

23. Не используется

24. Не используется

25. Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется — 5

26. Разъем для прицепа — 30

27. Система зажигания/впрыска топлива — 10

28. Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется — 10

29. Стоп-сигнал — 10

30. Регулировка скоростного режима (автомобили с АКП). У автомобилей с дизельными двигателями не используется. — 5

31. АБС, блокировка дифференциала — 15

32. Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива — 10

’86 -’91 Audi 80 & 90 (B3) Схема предохранителей

No.
Описание
А
1 Противотуманные фары, задний противотуманный фонарь 15
2 Мигалки аварийные 15
3 Звуковой сигнал, стоп-сигналы 25
4 Лампы для чтения, багажное отделение, прикуриватель , освещение салона, зеркало для макияжа, бортовой компьютер, радио, часы, автоматический климат-контроль, сигнализация 15
5 Вентилятор охлаждения радиатора 30
6 Боковой габарит, габаритные огни правый 5
7 Боковой габарит, габаритные огни левый 5
8 Фара дальнего света правая, указатель дальнего света 10
9 Фара дальнего света левая 10
10 Фара ближнего света правая 10
11 Фара ближнего света левая 10
12 Комбинация приборов, фонари заднего хода, Auto-Check, круиз-контроль, АБС, бортовой компьютер, блокировка дифференциала, электронный термовыключатель, блок управления временем дроссельной заслонки, блок управления инерционным вентилятором радиатора 15
13 Топливный насос, регулятор прогрева 15
14 Бардачок, моторный отсек, подсветка номерного знака 5
15 Стеклоочистители, термовыключатель, вентилятор охлаждения радиатора, поворотники, реле давления кондиционера 25
16 Нагревательный элемент заднего стекла, обогревательный элемент наружного зеркала 30
17 Приточный вентилятор, A / C 30
18 Электрорегулировка зеркал заднего вида (купе) 5
19 Центральный замок, система замков с подогревом 10
20 Вентилятор охлаждения радиатора (этап 1), инерционный выбег вентилятора охлаждения радиатора 30
21 Диагностика 10
21 Прикуриватель задний 25
22
23 Сиденья с электроприводом и памятью, блок управления сиденья с электроприводом 30
24 Блок управления двигателем I 10
25 Подогрев сидений 30
26 Дневные фары дальнего света (Канада) 5
27 Блок управления двигателем I (с сентября 1987 г.) 10
28 Блок управления двигателем II 15
29 Запасные предохранители 15
Реле
I Противотуманные фары, J5
II до 1990: Заглушка радиатора (ступень 2), J101
с 1990:
III Блок управления инерционным вентилятором радиатора, J138
IV до 1990:
с 1990: Омыватель фар, J39
В Реле уменьшения нагрузки, J18
VI до 1990 г .: вентилятор приточного воздуха кондиционера, J11
с 1990 г .: реле высокой скорости вентилятора системы охлаждения радиатора, J101
VII Рупор, J4
VIII Перемычка между контактом 36 и 38 для МКПП
Автоматическая коробка передач, J60
IX Омыватель / стеклоочиститель прерывистого действия, J31
х Топливный насос, J17
XI Вентилятор охлаждения радиатора (ступень 1), J26

Audi 80 (B3) (1986-1991) — схема предохранителей

Audi 80 (B3) (1986-1991) — схема предохранителей

Год выпуска: 1986, 1987, 1988, 1989, 1990, 1991

Блок предохранителей

Audi 80 (B3) — схема предохранителей
No.
Описание
А
1 Противотуманные фары, задний противотуманный фонарь 15
2 Мигалки аварийные 15
3 Звуковой сигнал, стоп-сигналы 25
4 Лампы для чтения, багажное отделение, прикуриватель , освещение салона, зеркало для макияжа, бортовой компьютер, радио, часы, автоматический климат-контроль, сигнализация 15
5 Вентилятор охлаждения радиатора 30
6 Боковой габарит, габаритные огни правый 5
7 Боковой габарит, габаритные огни левый 5
8 Фара дальнего света правая, указатель дальнего света 10
9 Фара дальнего света левая 10
10 Фара ближнего света правая 10
11 Фара ближнего света левая 10
12 Комбинация приборов, фонари заднего хода, Auto-Check, круиз-контроль, АБС, бортовой компьютер, блокировка дифференциала, электронный термовыключатель, блок управления временем дроссельной заслонки, блок управления инерционным вентилятором радиатора 15
13 Топливный насос, регулятор прогрева 15
14 Бардачок, моторный отсек, подсветка номерного знака 5
15 Стеклоочистители, термовыключатель, вентилятор охлаждения радиатора, поворотники, реле давления кондиционера 25
16 Нагревательный элемент заднего стекла, обогревательный элемент наружного зеркала 30
17 Приточный вентилятор, A / C 30
18 Электрорегулировка зеркал заднего вида (купе) 5
19 Центральный замок, система замков с подогревом 10
20 Вентилятор охлаждения радиатора (этап 1), инерционный выбег вентилятора охлаждения радиатора 30
21 Диагностика 10
21 Прикуриватель задний 25
22 Не используется
23 Сиденья с электроприводом и памятью, блок управления сиденья с электроприводом 30
24 Блок управления двигателем I 10
25 Подогрев сидений 30
26 Дневные фары дальнего света (Канада) 5
27 Блок управления двигателем I (с сентября 1987 г.) 10
28 Блок управления двигателем II 15
29 Запасные предохранители 15
Реле
I Противотуманные фары, J5
II до 1990: Танк радиатора охлаждения (ступень 2), J101
с 1990: Не используется
III Блок управления инерционным вентилятором радиатора, J138
IV до 1990: Не используется
с 1990: Омыватель фар, J39
В Реле уменьшения нагрузки, J18
VI до 1990 г .: вентилятор приточного воздуха кондиционера, J11
с 1990 г .: реле высокой скорости вентилятора системы охлаждения радиатора, J101
VII Рупор, J4
VIII Перемычка между контактом 36 и 38 для МКПП
Автоматическая коробка передач, J60
IX Омыватель / стеклоочиститель прерывистого действия, J31
х Топливный насос, J17
XI Вентилятор охлаждения радиатора (ступень 1), J26

Панель дополнительных реле

Audi 80 (B3) — схема блока предохранителей — дополнительный блок реле
No . Описание
1 Система АБС, J156
2 Ремень безопасности, радио, сигнализация стояночного света, J152
3 Блок управления освещением салона, J140
4 Блок управления муфтой кондиционера, J153
5 Не используется
6 Предупреждение о динамическом давлении масла (без автоматической проверки), J114
Блок управления передней лампой (с автоматической проверкой), J123
7 Не используется
8 Не используется
9 Не используется
10 Не используется
11 Не используется
12 Автоматический выключатель (электрические сиденья с памятью, электрические стеклоподъемники, люк с электроприводом), S43
13 Блок управления подогревом сиденья пассажира.J132
14 Блок управления подогревателем сиденья водителя, J131
15 Реле люка, J139
Блок управления люком и стеклоподъемником, J139
16 Блок управления люком и стеклоподъемником, J139
17 Адаптер распределителя проводов (разъем для дополнительного оборудования)
18 Не используется

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Блок предохранителей и реле Audi 80 B4. Расположение и описание компонентов блока

Чтобы ваш «железный конь» всегда работал в манере, нужно периодически уделять время его диагностике. В том числе это и проводка автомобиля. Этот материал поможет узнать, где находятся предохранители Audi 80, на что они срабатывают и как их поменять при необходимости.

[Скрыть]

Местонахождение

Автомобили иностранного производства по большей части оснащены многими электрическими приборами, требующими защиты.Именно для этого используются блоки предохранителей — чтобы защитить оборудование от перенапряжения. Автомобили Ауди 80 В3 или В4, как и другие иномарки, комплектуются блоком с предохранителями и реле.

Блок находится в пространстве лобового стекла. Открыв капот, вы увидите блок предохранителей (далее — БП), который находится под лобовым стеклом. Он скрыт пластиковой крышкой, предназначенной для защиты от влаги и мусора.

В этом блоке предохранителей 31 деталь, защищающая электрические цепи.Здесь также есть четыре запасных компонента. Кроме того, в этом блоке предохранителей можно увидеть специальный разъем, который требуется для подключения тестера для диагностики бортового компьютера. Схема предохранителей и таблица их назначений представлены ниже.

Схема БП

Данная схема актуальна для автомобилей Audi 80 B3 и B4.


Как было сказано выше, в автомобилях Audi 80 B3 и B4 за сохранность приборов отвечают не только предохранители, но и реле. Эти компоненты отвечают за работу электрических стеклоподъемников, электрических стеклоподъемников, если они есть (в зависимости от комплектации), и устройств регулировки передних сидений.Также есть устройство, отвечающее за работу вентилятора радиатора системы охлаждения.

Назначение

Теперь перейдем к назначению комплектующих БП. Таблицы представлены ниже.


Что касается реле, то эта информация вам тоже будет полезна.

Серийный номер Что защищает
1 Обеспечивает безопасную работу фар передних и задних габаритов, а также моста, если автомобиль не оборудован «купелями».
2 Этот элемент защищает вентилятор системы охлаждения от выхода из строя (актуально для автомобилей, не оборудованных системой климат-контроля).
3 Обеспечивает работу блока управления активацией вентилируемого устройства после отключения звука двигателя.
4 Это устройство позволяет безопасно работать с системой омывания передних фар.
5 Разгрузочный элемент X-контакта.
6 Для автомобилей с ручным кондиционером этот компонент выполняет функцию защиты цепи вентилятора, а на автомобиле с автоматической системой климат-контроля и некоторыми другими вариациями двигателя шестая цифра указывает на реле, которое отвечает за работу второго. вентилятор системы охлаждения.
7 Отвечает за работоспособность рулевой бородки.
8 Этот номер позволяет убедиться в работоспособности охранной сигнализации в автомобилях Audi 80, оборудованных механической коробкой передач.Если ваш автомобиль оборудован автоматическим КПП, то это место останется открытым.
9 Компонент прерывистого темпа мытья лобового стекла.
10 Бензонасос Audi 80.
11 Первый вентилятор системы охлаждения.

Каждое электрическое устройство автомобиля рассчитано на определенное напряжение. На это напряжение рассчитывается диаметр питающего провода.Если потребление тока в определенной цепи, например, из-за подключения дополнительных потребителей, увеличивается, подающая проволока испытывает дополнительную нагрузку. Он может перегреться или даже переборщить, если текущее движение не будет своевременно прервано. Эту функцию выполняют предохранители. Чтобы избежать полного обесточивания бортовой сети, каждая цепь имеет собственный предохранитель. При этом соединения с аккумулятором, генератором, стартером и замком зажигания не имеют предохранителей.

Для снятия и замены предохранителей используйте пластмассовый зажим, который закреплен на крышке центрального распределительного устройства (см. Рисунок 3.0).

Если новый предохранитель сразу после установки перегорел, убедитесь, что вставлен предохранитель нужного номинала, а не меньшего размера. Если номинал совпадает, то проверьте отдельно всех потребителей этой цепочки. Воспользуйтесь этой подходящей электрической схемой. При необходимости отключите все потребители цепи, а затем подключите по одному. Если при подключении другого потребителя перегорел предохранитель, значит, этот потребитель неисправен.

Назначение предохранителей

Основные предохранители (No., потребитель, ампер)

1. Противотуманные фары, задние противотуманные фары — 15

2. Сигнализация — 15

3. Звуковой сигнал, обогрев сидений — 30

4. Электронные часы, лампа освещения багажника Освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, кондиционер, магнитола, система самодиагностики — 15

5. 2-я скорость вращения вентилятора радиатора — 30

6. Задний правый габаритный и габаритный свет — 5

7. Задний левый габаритный и габаритный свет — 5

8.Правая фара дальнего света, сигнальный фонарь — 10

9. Левая дальняя фара — 10

10. Правая фара ближнего света, электродвигатель регулировки положения — 10

11. Фара левая, положение левой фары регулировка электродвигателя — 10

12. Устройство щитов, фонарей заднего хода, система управления, система автоматического управления, блокировка дифференциала, бортовой компьютер, регулировка режимов скорости, реле-замедлитель Освещение салона С, электронный термовыключатель, реле включения вентилятора обдува радиатора — 15


13.Топливный насос — 15

14. Зарядка номерного знака, подсветка панели приборов, фонарь лобового стекла, освещение сливного бокса, кондиционер — 5

15. Указатели поворота, стеклоочиститель, насос омывателя стекол, омыватель стекол, подогрев мазута, реле обдува радиатора, кондиционер — 25

16. Обогрев заднего стекла, подогрев зеркал — 30

17. Вентилятор обдува салона, кондиционер автомат — 30

18. Электрозеркала — 5
Очиститель заднего стекла (AVANT) — 15

19.Центральный замок, Замок цилиндра отопления, противоугонная система — 10

20. Вентилятор обдува радиатора, 1-я скорость, вентилятор салона — 30

21. Диагностический разъем — 10

22. Не используется (автомобили с бензиновыми двигателями)
Свечи накаливания (автомобили с дизельными двигателями) — 80

Электростеклоподъемники, электрические стеклоподъемники и регулировка положения сидений оснащены автоматическими предохранителями, которые включаются сами по себе после устранения причины, вызвавшей их отключение. Они прикреплены к блоку дополнительных реле слева под панелью приборов.Главный предохранитель вентилятора обдува радиатора также расположен на блоке дополнительных реле.

Предохранители дополнительные

23. Не используется

24. Не используется

25. Подогреваемый лямбда-зонд. Автомобиль с дизельными двигателями не используется — 5

26. Разъем для прицепа — 30

27. Система зажигания / впрыска топлива — 10

28. Система зажигания / впрыска топлива. Автомобиль с дизельными двигателями не используется — 10

29. Стоп-сигнал — 10

30.Регулировка скоростного режима (автомобили с АКП). Автомобиль с дизельными двигателями не используется. — пять

31. АБС, блокировка дифференциала — 15

32. Система зажигания / впрыска топлива в автомобилях с дизельными двигателями TD — Клапан отсечки топлива — 10

В данном материале представлена ​​информация о местах расположения и схемы предохранителей и реле на автомобиле. Audi 80 b4. . Эту модель Audi представила в 1991 году. Основное отличие от предыдущей — обновленный дизайн капота, бампера и фар.В отделке салона использован более качественный материал, появились подушки безопасности. По новому сконструирован задний мост, и бензобак. Эта модель выпускалась в 1992, 1993, 1994 и 1995 годах.

В Audi 80 B4 есть два реле главного блока и предохранители. Главный находится в колодце моторного отсека, с левой стороны, ближе к дворнику. Второй под панелью приборов в салоне.

  1. диагностический разъем
  2. предохранители 1-21. Автомобиль с дизельными двигателями предохранителей 22.
  3. дополнительные предохранители 23-32.
  4. четыре запасных предохранителя
  5. Обозначение реле на крышке распределительной панели
  6. зажим для снятия и установки предохранителей

Представленные данные универсальны. Сверьтесь с описанием на обратной стороне защитной крышки.

Схема этого блока

Расшифровка

Назначение
1 15a Противотуманные фары, задние противотуманные фонари
2 15a Сигнализация
3 30A Звуковой сигнал, сиденья с подогревом
4 15a Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой, автоматический кондиционер, радио, система самодиагностики
5 30А 2-я скорость вращения вентилятора обдува радиатора
6 5a задний правый габаритный и габаритный свет
7 5A Задний левый комбинезон и габаритные огни
8 10A Правая фара дальнего света, сигнальная лампа дальнего света
9 10a Левая фара
10 10a Правая фара, двигатель регулировки правой фары
11 10a Левая фара, электродвигатель регулировки положения левой фары
12 15А щитки приборов, фонари заднего хода, система управления, система автоматического управления, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле седеллера Освещение салона С, электронный термовыключатель, реле мощности вентилятора обдува радиатора
13 15a Топливный насос
14 5a Загрузка номерного знака, Подсветка устройств, Лампа для подкастов, Освещение обрыва, Автоматический кондиционер
15 25a Указатели поворота, стеклоочиститель, насос омывателя стекла, погрузчики омывателя стекла с подогревом, реле реле радиатора, кондиционер
16 30A Обогрев заднего ветряка, зеркала с подогревом
17 30а Вентилятор обдува салона АКПП
18 5а зеркала с электроприводом
18 15a очиститель заднего стекла (AVANT)
19 10а Центральный замок, Замок с цилиндрическим подогревом, Противоугонная система
20 30А вентилятор обдува радиатора 1-й скорости, вентилятор салона
21 10 диагностический разъем
22 Не используется (автомобили с бензиновыми двигателями)
22 80А свечи накаливания (автомобили с дизельными двигателями)

Дополнительные предохранители Audi A 80 B4 нижний ряд (при наличии)

Предохранители 27 и 28 могут комплектоваться пластиковой крышкой красного цвета с надписью «Motor / Moteur»

За прикуриватель отвечает предохранитель №4 на 15а.

Реле

  1. Реле противотуманных фар и задних габаритных огней. Автомобиль без противотуманных фар на этом месте стоит перемычка
  2. Реле вентилятора радиатора (автомобиль без кондиционера), реле вентилятора радиатора включения 2-й ступени вращения
  3. Реле мощности вентилятора
  4. Реле омывателя слетела
  5. X-контактное реле разгрузки
  6. Реле вентилятора салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2 ступени (кондиционер с автоматическим управлением)
  7. Реле звукового сигнала
  8. Реле звуковой сигнализации противоугонной системы (автомобили с МКПП).Автомобиль без такой системы имеет перемычку. Автомобиль с автоматической коробкой передач Это место бесплатное.
  9. Реле интервального режима стеклоочистителя
  10. Реле топливного насоса
  11. Реле вентилятора радиатора для включения 1-й ступени вращения.

Внимание! Автомобиль с дизельными двигателями поз. 2 и 3 не заняты, а реле 10 — реле предпускового подогрева свечей.

Реле дополнительной блокировки в салоне

Для доступа к блоку отверните 4 винта и снимите защитную крышку.

На разных модификациях не все реле могут быть заняты.

Описание

  1. Система ABS
  2. Предохранительная лампа Предохранительная лампа
  3. Блок управления внутренним освещением
  4. Блок муфты кондиционера
  5. Стеклоочиститель и заднее стекло Omeor
  6. Устройство контроля давления масла, блок управления передним освещением
  7. Не используется
  8. Не используется
  9. Блокировка АКПП (автомобили только с АКПП)
  10. Не используется
  11. Не используется
  12. Пассажирские сиденья с подогревом
  13. Подогрев сиденья водителя
  14. Люк реле на крыше автомобиля
  15. Блок ручного управления и стекла электропривода
  16. Сигнальная лампа реле аварийной сигнализации
  17. Электро стеклоподъемники люка на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Изменения для дизельных автомобилей

5 — Электропереключатель 12 — реле звукового сигнала (не закрытая дверь, не пристегнутый ремень) 13,14 — Утилизация Утилизация OG 15 — Реле управления освещением 18 — Реле 3-й скорости Вентиляторы вращения Радиовентиляторы (обычно 2-я скорость) K вентилятор вентилятора радиатора S — силовой предохранитель.

Дополнительная информация

Видео пример неработающего реле на Audi 80

Журнал ремонта и технического обслуживания

Если остались вопросы, задавайте их в комментариях или скачайте руководство по ремонту и эксплуатации Audi 80 1991-1995: «». Для просмотра используйте программу DJVU Reader.

Блок предохранителей в моторном отсеке.

Агрегат расположен в задней левой части моторного отсека.

Расшифровка:

  1. диагностический разъем
  2. предохранители 1-21.Автомобиль с дизельными двигателями предохранителей 22.
  3. дополнительных предохранителей 23-32.
  4. четыре запасных предохранителя
  5. обозначение реле на крышке распределительной панели
  6. зажим для снятия и установки предохранителей

Схема расположения предохранителей и реле в блоке.

Расшифровка:

Назначение Ампер
1 Противотуманные фары, задние противотуманные фонари 15
2 Тревога 15
3 Звуковой сигнал, сиденья с подогревом 30
4 Электронные часы, лампа освещения багажника, внутреннее освещение, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики 15
5 2-я скорость вращения нагнетательного вентилятора радиатора 30
6 Задний правый габаритный свет и габаритный свет 5
7 Задний левый комбинезон и габаритные огни 5
8 Правый фонарь, лампа дальнего света 10
9 Левая фара головного света 10
10 Правая фара ближнего света, электродвигатель регулировки положения правой фары 10
11 Левая фара ближнего света, электродвигатель регулировки левой фары 10
12 Устройство щитка, фонари заднего хода, система управления, ABP, блок дифференциала, бортовой компьютер, регулировка режима скорости, реле-динамик освещения салона C, электронный термовыключатель, реле выхода вентилятора путем продувки радиатора 15
13 Топливный насос 15
14 Погрузочное освещение, освещение приборной панели, лампа лобового стекла, освещение разрядного ящика, кондиционер 5
15 Указатели хода, стеклоочиститель, насос омывателя стекла, система обогрева Glass Waterster Zhymer, реле приточного вентилятора радиатора, кондиционер 25
16 Обогрев заднего стекла, обогрев зеркал 30
17 Салонный обдувной вентилятор АКПП 30
18 Зеркала с электроприводом 5
18 Очиститель заднего стекла (AVANT) 15
19 Центральный замок, Замок с цилиндрическим нагревателем, противоугонная система 10
20 Вентилятор обдува радиатора 1-й скорости, вентилятор салона 30
21 Диагностический разъем 10
22 Не используется (автомобили с бензиновыми двигателями)
22 Свечи накаливания (автомобили с дизельными двигателями) 80

Дополнительные предохранители, нижний ряд:

23 Не используется
24 Не используется
25 Лямбда-зонд с подогревом.Автомобиль с дизельными двигателями не используется 5
26 Соединитель прицепа 30
27 Система зажигания / впрыска топлива 10
28 Система зажигания / впрыска топлива. Автомобиль с дизельными двигателями не используется 10
29 Стоп-сигнал 10
30 Регулировка скоростного режима (автомобили с АКП)

Автомобиль с дизельными двигателями не используется.

5
31 АБС, блокировка дифференциала 15
32 Система зажигания / впрыска топлива в автомобилях с дизельными двигателями TD — клапан отсечки топлива 10

Расшифровка реле:

1 — Реле противотуманных фар и задних габаритных огней. Автомобиль без противотуманных фар на этом месте стоит перемычка.

2 — Реле вентилятора радиатора (в автомобилях без кондиционера), реле вентилятора радиатора для включения 2-й ступени вращения

3 — реле мощности вентилятора

4 — реле омывателя фар

5 — Реле сброса X-контакта

6 — Реле вентилятора салона (кондиционер с ручным управлением), реле вентилятора кондиционера на обороты на 2 ступени (кондиционер с автоматическим управлением)

7 — Звуковое реле

8 — Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач).Автомобиль без такой системы имеет перемычку. Автомобиль с АКПП бесплатно.

9 — Реле интервального режима работы стеклоочистителей

10 — Реле топливного насоса

11 — Реле вентилятора радиатора для включения 1-й ступени вращения

* Внимание! Автомобиль с дизельными двигателями поз. 2 и 3 не заняты, а реле 10 — реле предпускового подогрева свечей

Дополнительный релейный блок в салоне Audi 80 B4.

Для доступа к блоку отверните 4 винта и снимите крышку.

Схема расположения реле в блоке.

На разных модификациях автомобилей устанавливаются не все реле.

Расшифровка:

  1. Система ABS
  2. Контрольная лампа Контрольная лампа
  3. Блок управления внутренним освещением
  4. Блокировка муфты кондиционера
  5. Стеклоочиститель и заднее ветровое стекло
  6. Устройство контроля давления масла, блок управления передним освещением
  7. Не используется
  8. Не используется
  9. Автоматическая блокировка переключения передач (автомобили только с АКПП)
  10. Не используется
  11. Не используется
  12. Пассажирские сиденья с подогревом
  13. Подогрев сиденья водителя
  14. Люк реле на крыше автомобиля
  15. Блок ручного управления и стекла электропривода
  16. Сигнал светового реле, реле сигнализации
  17. Электро дверные стеклоподъемники, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Реле назначения для дизельных двигателей.

Расшифровка:

5 — Реле электротока

12 — реле звукового сигнала (не закрытая дверь, не пристегнутый ремень)

13,14 — Реле рециркуляции ОГ

15 — Реле управления освещением

18 — Реле включения 3-я скорость вращения вентиляторов продувки радиатора (обычно выходят 2)

K — Предохранитель продувочного вентилятора радиатора

S — Электродвигатель

В этом разделе мы рассмотрим назначение предохранителей на Audi 80 (B3) 1990-1992 годов.релиз. Audi 80 дебютировал в 1972 году и вскоре завоевал престижный титул «Автомобиль года». С модификациями Audi 80 выпускается более 20 лет и до сих пор считается одной из самых надежных и престижных машин. До 1976 года выпускалась Audi 80 B1, с 1978 по 1986 год — Audi 80 B2, в 1986-1991 годах. — Audi 80 B3, а последние три года (до 1994 г.) — Audi 80 B4. Аудификация Audi 9 отметила автомобили Audi 80 более высокой жесткой комплектацией и с самыми мощными моторами. Самая глубокая модернизация бренда была произведена в 1986 году.Audi 80 получила единственный тип кузова — четырехдверный седан. Главным нововведением стало полное цинкование всего кузова, что позволило дать десятилетнюю гарантию от сквозной коррозии кузовов Audi 80 серий B3 и B4. В 1991 году был произведен последний рестайлинг. Audi 90 исчезла из модельного ряда — теперь все автомобили этого класса носили аудиторию Audi 80 (название Audi 90 осталось в США). Снова появился кузов Универсал — Audi 80 Avant. В том же году был выпущен дизельный Audi 80 TDI — чемпион мира по экономичности.В 1994 году Audi 80 на конвейере сменила модель Audi A4.

Выход системы электрооборудования может быть вызван перегоревшим предохранителем.

Предохранители собраны в один блок. Блок предохранителей / реле находится под капотом моторного отсека. Предохранители закрываются крышкой.

На блоке предохранителей четыре запасных предохранителя разной мощности. Неплохо иметь в машине комплект запасных предохранителей. Их можно приобрести у дилера Audody.

А — Запасные предохранители

IN — Дополнительные предохранители (номера 23-28)

Замена предохранителя

Перед заменой предохранителя выключите все фары, лампочки и электрооборудование автомобиля, а также достаньте ключ от замка зажигания, чтобы не повредить электросистему.

Чтобы снять блок предохранителей / реле, отсоедините обе защелки снаружи крышки.

Просмотрите список предохранителей, чтобы определить, какой предохранитель защищает неисправную цепь.

Снимите перегоревший предохранитель с помощью пластикового зажима.

Этот зажим находится на крышке блока предохранителей / реле.

Заменить перегоревший предохранитель, который можно определить по размытой металлической полосе, на предохранитель такой же мощности.

Примечание!

Не используйте силовой предохранитель большего размера, так как это может привести к повреждению любых элементов электрооборудования и возгоранию.

Если предохранитель постоянно перегорает, не заменяйте его постоянно.

Необходимо найти источник перегрузки или короткого замыкания. Ни в коем случае нельзя устанавливать вместо предохранителя кусок фольги или провода, так как это может привести к повреждению любого из элементов электрооборудования и возгоранию.

Audi Руководства по ремонту> Cabriolet V6-2.8L (AFC) (1995)> Техническое обслуживание> Предохранители и автоматические выключатели> Блок предохранителей> Информация о компонентах> Обслуживание и ремонт> Главный предохранитель / панель реле> Порядок обслуживания Ремонт


Сервисный поток

Главный предохранитель / реле

ВНИМАНИЕ!
Перед работой с электрической системой:

Определите правильную кодировку для противоугонного радио.

Отсоедините провод заземления аккумулятора.

1 — Крышка
2 — Инструмент для снятия предохранителя

— Прикреплен к крышке

3 — Реле См .: Панель предохранителей / реле, реле и идентификация предохранителей
4 — Запасные предохранители
5 — Предохранители

— Снятие См. Рис. 1 ниже
— Идентификация и / или соответствующие схемы подключения См .: Панель предохранителей / реле, реле и идентификация предохранителей

6 — Панель предохранителей / реле

— Идентификация соединений и клемм и / или применимых электрические схемы См .: Дополнительные держатели предохранителей, снятие и установка

7 — Вспомогательные предохранители

— Идентификация и / или соответствующие схемы соединений См .: Панель предохранителей / реле, реле и идентификация предохранителей

8 — Держатель вспомогательных предохранителей

— Снятие и установка См .: Дополнительные держатели предохранителей, снятие и установка
— Идентификация и / или применимые электрические схемы См .: Панель предохранителей / реле, реле и идентификация предохранителей ication

9 — Корпус панели предохранителей и реле

10 — Разъемы жгута проводов

— Снятие См. рис.2
— Определение соединений и клемм и / или применимых схем подключения См .: Подключение проводки панели предохранителей / реле

11 — Разъемы канала передачи данных (DLC)

— Для бортовой диагностики (OBD)
Расположение DLC
— мой 1994/1995: в пленуме, слева (как показано)
— май. 1996: вставка под заднюю пепельницу
— г.в. 1997: нижний левый угол приборной панели слева от рулевого колеса

12 — Гайки, M5

— Для распределителей проводов OBD K и L

Схема блока предохранителей Audi A3 / S3 (8P; 2008-2012)

В данной статье мы рассматриваем Audi A3 / S3 (8P) второго поколения после фейслифтинга, выпускавшегося с 2008 по 2012 годы.Здесь вы найдете схемы блоков предохранителей Audi A3 и S3 2008, 2009, 2010, 2011 и 2012 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).

Посмотреть другие Audi A3 / S3:

Схема предохранителей Audi A3 / S3 2008-2012


Предохранители прикуривателя / розетки в Audi A3 / S3 — это предохранитель №24 (прикуриватель) и предохранитель №26 (розетка в багажном отделении) на панели приборов.


Панель приборов

Блок предохранителей расположен на левой боковой кромке панели приборов, за крышкой.

Моторный отсек

2008
Панель приборов
Назначение предохранителей в щитке приборов (2008 г.)
Номер Оборудование Номинальный ток [A] 10
2 Полный привод, автоматическая трансмиссия, модуль управления для передачи данных CAN (шлюз), электромеханическое рулевое управление, автоматическая коробка переключения передач, реле двигателя, блок управления топливным баком, блок управления двигателем, управление тормозами (ABS), электронное Программа стабилизации (ESP), регулировка противоскольжения (ASRI, выключатель стоп-сигнала 10
3 Подушка безопасности 5
4 Кондиционер (датчик давления, датчик качества воздуха), кнопка электронной программы стабилизации (ESP), регулировка противоскольжения (ASRI, датчик уровня масла (WIVI, переключатель фонарей заднего хода, обогрев передних сидений, Распознавание занятости сиденья (на автомобилях США), навигация, устройство открывания ворот гаража, автоматическое затемнение зеркал, обогрев форсунок омывателя лобового стекла, кондиционер (модуль управления 5
5 AFS фара (левая) 5
6 Фара AFS (правая) 5
7
8
9
10
11
12 Центральный замок (передние двери) 10
13 Центральный замок (задние двери), электроника комфорта (блок управления) 10
14 Электронная система стабилизации (ESP) (блок управления), автоматическая коробка передач (блок управления, заслонка переключения передач АКПП 10
15 Внутреннее освещение, лампы для чтения 10
16 Диагностический разъем, датчик дождя, кондиционер (блок управления) 10
17 Система охранной сигнализации 5
18 Диагностический стартер 5
19
20
21
22 Кондиционер (вентилятор) 40
23 Стеклоподъемник со стороны водителя, передний 30
24 Прикуриватель 20
25 Обогрев заднего стекла 30
26 Розетка в багажном отделении 20
27 Модуль управления топливным баком, топливный насос 15
28 Задний стеклоподъемник 30
29
30 АКПП 20
31 АКПП (вакуумный насос) 20
32
33 Сдвижная / откидная крыша 20
34
35
36 Поясничная опора 10
37 Передние сиденья с подогревом 20
38 Передний стеклоподъемник со стороны пассажира 30
39
40 Отопление (нагнетательный вентилятор) 40
41 Стеклоочиститель заднего стекла 15
42 Стеклоочиститель (насос омывателя) 15
43 Электроника комфорта (модуль управления) 20
44 Модуль управления прицепом 20
45 Модуль управления прицепом 15
46
47 Комплект сотового телефона (интерфейс VDA) 5
48
49
Моторный отсек, версия с 30 вставными предохранителями
Назначение предохранителей в моторном отсеке, вариант с 30 вставными предохранителями (2008 г.)
Номер Оборудование Номинальный ток [A]
F1
F2 Электроника стального колеса 5
F3 Напряжение аккумулятора 5
F4 Клапаны антиблокировочной тормозной системы (ABS) 30
F5 Модуль управления коробкой передач 15
F6 Модуль комбинации приборов 5
F7 Модуль управления коробкой передач 30
F8 Система навигации, радиосистема 15/25
F9 Навигационная система, цифровое радио, сотовый телефон, телевизионное оборудование 5
F10 Блок управления двигателем, главное реле 5/10
F11
F12 Модуль управления для передачи данных CAN (шлюз) 5
F13 Блок управления двигателем 15/25
F14 Катушки зажигания 20
F15 Диагностика бака, датчик кислорода 10/15
F16 Насос антиблокировочной тормозной системы (ABS) 30
F17 Звуковой сигнал 15
F18 Звуковой усилитель 30
F19 Стеклоочиститель переднего стекла 30
F20 Клапан регулятора объема 20
F21 Датчик кислорода 10
F22 Выключатель педали сцепления, выключатель стоп-сигнала 5
F23 Реле двигателя, компоненты двигателя 5/10/15
F24 Детали двигателя 10
F25 Освещение правое (блок управления электросистемой) 30
F26 Освещение левое (блок управления электросистемой) 30
F27 Насос вторичного воздуха 40
F28 Клемма реле источника питания 15 40
F29 Расположение предохранителей в левой панели приборов (специальное оборудование) 50
F30 Клемма реле питания 75 50
Моторный отсек, версия с 54 вставными предохранителями
Назначение предохранителей в моторном отсеке, вариант с 54 вставными предохранителями (2008 г.)
Номер Оборудование Номинальный ток [A]
F1 Насос антиблокировочной тормозной системы (ABS) 30
F2 Насос антиблокировочной тормозной системы (ABS) 30
F3
F4 Напряжение аккумулятора 5
F5 Звуковой сигнал 15
F6 Клапан регулировки объема / топливный насос 15
F7
F8
F9 Детали двигателя 10
F10 Регулятор топливного бака, датчик массового расхода воздуха 10
F11 Датчики кислорода перед катализатором 10
F12 Датчики кислорода за катализатором 10
F13 АКПП 15
F14
F15 Обратный насос 10
F16 Электроника рулевого колеса 5
F17 Модуль комбинации приборов 5
F18 Звуковой усилитель 30
F19 Система навигации, радиосистема 15/25
F20 Навигационная система, цифровое радио, сотовый телефон, телевизионное оборудование 5
F21
F22
F23 Модуль управления двигателем, главное реле 10
F24 Модуль управления для передачи данных CAN (шлюз) 5
F25
F26
F27
F28 Блок управления двигателем 15
F29 Реле двигателя, компоненты двигателя 5
F30
F31 Стеклоочиститель переднего стекла 30
F32
F33
F34
F35
F36
F37
F38 Детали двигателя 10
F39 Выключатель педали сцепления, выключатель стоп-сигнала 5
F40 Катушки зажигания
F41
F42 Реле питания двигателя 5
F43 Катушки зажигания 30
F44
F45
F46
F47 Левое освещение (блок управления электросистемой) 30
F48 Освещение правое (блок управления электросистемой 30
F49 Терминал реле источника питания 115 40
F50
F51 Насос вторичного воздуха 40
F52 Клемма реле источника питания 75 50
F53 Расположение предохранителей в левой панели приборов (специальное оборудование) 50
F54
2009
Панель приборов
Назначение предохранителей в щитке приборов (2009 г.)
Номер Оборудование Номинальный ток [A]
1 Ручная регулировка света фар, автоматическая регулировка светового пучка, модуль управления AFS, компоненты двигателя, выключатель света (переключатель освещения / освещения), диагностический разъем 10
2 Автоматическая коробка передач, модуль управления для передачи данных CAN (шлюз), электромеханическое рулевое управление, реле двигателя автоматической коробки передач, блок управления топливным баком, блок управления двигателем, управление тормозами (ABS), электронная программа стабилизации ( ESP), Anti-Slip Regulation (ASR), выключатель стоп-сигнала 10
3 Подушка безопасности 5
4 Кондиционер (датчик давления, датчик качества воздуха), кнопка электронной программы стабилизации (ESP), регулировка противоскольжения (ASRI, датчик уровня масла (WIVI, переключатель фонарей заднего хода, обогрев передних сидений, Распознавание занятости сиденья (на автомобилях США), навигация, устройство открывания ворот гаража, автоматическое затемнение зеркал, обогрев форсунок омывателя лобового стекла, кондиционер (модуль управления 5
5 AFS фара (левая) 5
6 Фара AFS (правая) 5
7
8
9
10
11
12 Центральный замок (передние двери) 10
13 Центральный замок (задние двери) 10
14 Электронная система стабилизации (ESP) (блок управления) заслонки переключения передач АКПП 10
15 Внутреннее освещение, лампы для чтения 10
16 Диагностический разъем, датчик дождя, кондиционер (модуль управления), дисплей монитора давления в шинах (модуль управления) 10
17 Система охранной сигнализации 5
18 Терминал 15 5
19 Полный привод 10
20 Магнитный ход 5
21
22 Нагнетательный вентилятор 40
23 Стеклоподъемник со стороны водителя, передний 30
24 Розетка спереди 20
25 Обогрев заднего стекла 30
26 Розетка в багажном отделении 20
27 Модуль управления топливным баком, топливный насос 15
28 Задний стеклоподъемник 30
29
30
31 АКПП (вакуумный насос) 20
32 Омыватель фар 30
33 Сдвижная / откидная крыша 20
34
35
36 Поясничная опора 10
37 Передние сиденья с подогревом 20
38 Передний стеклоподъемник со стороны пассажира 30
39 Интерфейс специальных функций 5
40 Стартер 40
41 Стеклоочиститель заднего стекла 15
42 Стеклоочиститель (насос омывателя) 15
43 Электроника комфорта (модуль управления) 20
44 Модуль управления прицепом 20
45 Модуль управления прицепом 15
46
47 Комплект сотового телефона (интерфейс VDA) 5
48
49
Моторный отсек, версия с 30 вставными предохранителями
Назначение предохранителей в моторном отсеке, вариант с 30 вставными предохранителями (2009 г.)
Номер Оборудование Номинальный ток [A]
F1
F2 Электроника стального колеса 5
F3 Напряжение аккумулятора 5
F4 Клапаны ESP, клапаны антиблокировочной тормозной системы (ABS) 20/30
F5 Модуль управления коробкой передач 15
F6 Электроника стального колеса, комбинация приборов 5
F7 Модуль управления коробкой передач 30
F8 Система навигации, радиосистема 15/25
F9 Навигационная система, цифровое радио, сотовый телефон, телевизионное оборудование 5
F10 Блок управления двигателем, главное реле 5/10
F11
F12 Модуль управления для передачи данных CAN (шлюз) 5
F13 Блок управления двигателем 15/25
F14 Катушки зажигания 20
F15 Диагностика бака, датчик кислорода 10/15
F16 Блок управления бортовой сети (правый) 30
F17 Звуковой сигнал 15
F18 Звуковой усилитель 30
F19 Стеклоочиститель переднего стекла 30
F20 Обратный насос, клапан регулятора объема 10/20
F21 Датчик кислорода, вакуумный насос 15
F22 Выключатель педали сцепления, выключатель стоп-сигнала 5
F23 Реле двигателя, компоненты двигателя 5/10/15
F24 Детали двигателя, насос возвратной воды 10
F25 Насос (ESP / ABS), клапан ABS 30/40
F26 Блок управления бортовой сети (левый) 30
F27 Насос вторичного воздуха 40
F28
F29 Расположение предохранителей в левой панели приборов (специальное оборудование) 50
F30 Клемма реле питания 15 50
Моторный отсек, версия с 54 вставными предохранителями
Расположение предохранителей в моторном отсеке, вариант с 54 вставными предохранителями (2009 г.)
Номер Оборудование Номинальный ток [A]
F1 Блок управления бортовой сети (правый) 30
F2 Клапаны ESP, клапаны антиблокировочной тормозной системы (ABS) 20/30
F3
F4 Напряжение аккумулятора 5
F5 Звуковой сигнал 15
F6 Детали двигателя, топливный насос 15
F7
F8
F9 Детали двигателя 10
F10 Регулятор топливного бака, датчик массового расхода воздуха 10
F11 Датчики кислорода перед катализатором 10
F12 Датчики кислорода за катализатором 10
F13 АКПП 15
F14
F15 Обратный насос 10
F16 Клапан регулировки объема 20
F17 Электроника рулевого колеса, комбинация приборов 5
F18 Звуковой усилитель 30
F19 Система навигации, радиосистема 15/25
F20 Навигационная система, цифровое радио, сотовый телефон, телевизионное оборудование 5
F21
F22
F23 Модуль управления двигателем, главное реле 10
F24 Модуль управления для передачи данных CAN (шлюз) 5
F25
F26
F27
F28 Блок управления двигателем 15/25
F29 Реле двигателя, компоненты двигателя 5
F30
F31 Стеклоочиститель переднего стекла 30
F32
F33
F34
F35
F36
F37
F38 Детали двигателя 10
F39 Выключатель педали сцепления, выключатель стоп-сигнала 5
F40 Катушки зажигания 20
F41
F42
F43 Катушки зажигания 30
F44
F45
F46
F47 Левое освещение (блок управления электросистемой) 30
F48 Насос (ESP / ABS), клапан ABS, клапаны антиблокировочной тормозной системы (ABS) 30/40
F49
F50
F51 Насос вторичного воздуха 40
F52 Клемма реле питания 15 50
F53 Расположение предохранителей в левой панели приборов (специальное оборудование) 50
F54
2010
Панель приборов
Назначение предохранителей в щитке приборов (2010 г.)
Номер Оборудование Номинальный ток [A]
1 Ручная регулировка света фар, автоматическая регулировка светового пучка, модуль управления AFS, компоненты двигателя, выключатель света (переключатель освещения / освещения), диагностический разъем 10
2 Автоматическая коробка передач, модуль управления для передачи данных CAN (шлюз), электромеханическое рулевое управление, реле двигателя автоматической коробки передач, блок управления топливным баком, блок управления двигателем, управление тормозами (ABS), электронная программа стабилизации ( ESP), Правила противоскольжения (ASR) 10
3 Подушка безопасности 5
4 Кондиционер (датчик давления, датчик качества воздуха), кнопка электронной программы стабилизации (ESP), система противоскольжения (ASR), дисплей монитора давления в шинах, датчик уровня масла, резервный переключатель, обогрев передних сидений, система помощи при парковке, распознавание занятости сиденья (на автомобилях США), устройство открывания двери гаража, автоматическое затемнение зеркал, ассистент освещения фар, обогрев форсунок омывателя лобового стекла, кондиционер (блок управления) 5
5 AFS фара (левая) 5
6 Фара AFS (правая) 5
7
8
9 Система навигации, радиосистема 15
10 Цифровое радио, сотовый телефон, телевизионное оборудование 7,5
11 Автоматическое затемнение зеркал, ассистент света фар 10
12 Центральный замок (передние двери) 10
13 Центральный замок (задние двери) 10
14 Электронная система стабилизации (ESP) (блок управления) заслонки переключения передач АКПП 10
15 Внутреннее освещение, лампы для чтения 10
16 Диагностический разъем, датчик дождя, кондиционер (модуль управления), дисплей монитора давления в шинах (модуль управления) 10
17 Система охранной сигнализации 5
18 Диагностика стартера 5
19 Полный привод 10
20
21
22 Нагнетательный вентилятор 40
23 Стеклоподъемник со стороны водителя, передний 30
24 Розетка спереди 20
25 Обогрев заднего стекла 30
26 Розетка в багажном отделении 20
27 Модуль управления топливным баком, топливный насос 15
28 Задний стеклоподъемник 30
29
30
31
32
33 Сдвижная / откидная крыша 20
34
35
36 Поясничная опора 10
37 Передние сиденья с подогревом 20
38 Передний стеклоподъемник со стороны пассажира 30
39 Интерфейс специальных функций 5
40 Стартер 40
41 Стеклоочиститель заднего стекла 15
42
43 Блок управления кузовным оборудованием 20
44
45
46
47 Пакет сотового телефона (чересстрочная развертка VDA) 5
48
49
Моторный отсек, версия с 30 вставными предохранителями
Назначение предохранителей в моторном отсеке, вариант с 30 вставными предохранителями (2010 г.)
Номер Оборудование Номинальный ток [A]
F1 Клемма 30 40
F2 Детали двигателя 20
F3 Напряжение аккумулятора 5
F4 Клапаны ESP, клапаны антиблокировочной тормозной системы (ABS) 20/30
F5 Модуль управления коробкой передач 15
F6 Электроника рулевого колеса 5
F7
F8
F9
F10 Engine control module, main relay 5 / 10
F11
F12 Control module for CAN data transfer (gateway) 5
F13 Engine control module 15 / 25 / 30
F14 Ignition coils, engine components (diesel engine) 20
F15 Preheating control module/engine component, tank diagnosis, oxygen sensor 10 / 15
F16 Body control module (right) 30
F17 Horn 15
F18 Audio amplifier 30
F19 Front windshield wiper system 30
F20 Water return -flow pump : volume regulator valve 10 / 20
F21 Oxygen sensor, vacuum pump 15
F22 Clutch pedal switch, brake light switch 5
F23 Engine components, water pump 5 / 10 / 15
F24 Engine components, water pump 10
F25 Pump (ESP/ABS), ABS valve 40
F26 Body control module (left) 30
F27 Secondary air pump, preheating control module 40
F28
F29 Fuse assignment in the left-side instrument panel (special equipment) 50
F30 Power supply relay terminal 15 50
Engine compartment, version with 54 Plug-in Fuses
Assignment of the fuses in the Engine compartment, variant with 54 Plug-in Fuses (2010)
Number Equipment Ampere rating [A]
F1 Body control module (right) 30
F2 ESP valves, Anti -lock brake system (ABS) valves 20 / 30
F3 Terminal 30 40
F4 Battery voltage 5
F5 Horn 15
F6
F7
F8
F9 Engine components 10
F10 Fuel tank control, mass air flow sensor 10
F11 Oxygen sensors, in front of catalytic converter 10
F12 Oxygen sensors, behind catalytic converter 10
F13 Automatic transmission 15
F14
F15 Water pump 10
F16 Volume control valve 20
F17 Steering wheel electronics 5
F18 Audio amplifier 30
F19
F20
F21
F22
F23 Engine control modu le, main relay 10
F24 Control module for CAN data transfer (gateway) 5
F25
F26
F27
F28 Engine control module 15 / 25
F29 Engine components 5
F30
F31 Front windshield wiper system 30
F32
F33
F34
F35
F36
F37
F38 Engine components, tank diagnosis 10
F39 Clutch pedal switch, brake light switch 5
F40 Ignition coils 20
F41
F42
F43
F44
F45
F46
F47 Body control module Ueftl 30
F48 Pump (ESP/ABS), ABS valve 40
F49
F50
F51
F52 Power supply relay terminal 15 50
F53 Fuse assignment in the left-side instrument panel (special equipment) 50
F54
2011
Instrument panel
Assignment of the fuses in the Instrument panel (2011)
Number Equipment Ampere rating [A]
1 Manual headlight beam adjustment, automatic headlight beam adjustment, AFS control module, engine components, light switch (switch lighting/illumination), diagnosis socket 10
2 Automatic transmission, control module for CAN data transfer (gateway), electro -mechanical steering, shift gate automatic transmission engine relay, fuel tank control unit, engine control unit, brakes control (ABS), Electronic Stabilization Program (ESP), Anti -Slip Regulation (ASR) 10
3 Airbag 5
4 Air-conditioning (pressure sensor, air quality sensor), button for Electronic Stabilization Program (ESP), Anti-Slip Regulat ion (ASR), tire pressure monitor display, oil level sensor, back-up switch, front seat heating , parking aid, seat -occupancy recognition (on USA vehicles), garage door opener, automatic mirror dimming, headlight assistant, heated windshield washer nozzles, air conditioning (control module) 5
5 AFS headlights (left side) 5
6 AFS headlights (right side) 5
7
8
9 Navigation system, radio system 15
10 Digital radio, cell phone, TV equipment 7,5
11 Automatic mirror dimming, headlight assistant 10
12 Central locking (front doors) 10
13 Central locking (rear doors) 10
14 Electronic Stabilization Program (ESP) (control module), shift gate automatic transmission 10
15 Interior lights, reading lights 10
16 Diagnostic connector, rain sensor, air conditioning (control module), tire pressure monitor display (control module) 10
17 Anti -theft alarm warning system 5
18 Diagnose Starter 5
19 All Wheel Drive 10
20
21
22 Blower fan 40
23 Driver’s side power window, front 30
24 Power outlet front 20
25 Rear window defogger 30
26 Power outlet in luggage compartment 20
27 Fuel tank control module, fuel pump 15
28 Power window, rear 30
29
30
31
32
33 Sliding/pop-up roof 20
34
35
36 Lumbar support 10
37 Heated seats, front 20
38 Passenger side power window, front 30
39 Special function interface 5
40 Starter 40
41 Rear window wiper 15
42
43 Body control module 20
44
45
46
47 Cell phone package (VDA interlace) 5
48
49
Engine compartment, version with 30 Plug-in Fuses
Assignment of the fuses in the Engine compartment, variant with 30 Plug-in Fuses (2011)
Number Equipment Ampere rating [A]
F1 Terminal 30 40
F2 Engine components 20
F3 Battery voltage 5
F4 ESP valves, Anti -lock brake system (ABS) valves 20 / 30
F5 Transmission control module 15
F6 Steering wheel electronics 5
F7
F8
F9
F10 Engine control module, main relay 5 / 10
F11
F12 Control module for CAN data transfer (gateway) 5
F13 Engine control module 15 / 25 / 30
F14 Ignition coils, engine components (diesel engine) 20
F15 Preheating control module/engine component, tank diagnosis, oxygen sensor 10 / 15
F16 Body control module (right) 30
F17 Horn 15
F18 Audio amplifier 30
F19 Front windshield wiper system 30
F20 Water return -flow pump, volume regulator valve 10 / 20
F21 Oxygen sensor, vacuum pump 15
F22 Clutch pedal switch, brake light switch 5
F23 Engine components, water pump 5 / 10 / 15
F24 Engine components, water pump 10
F25 Pump (ESP/ABS), ABS valve 40
F26 Body control module (left) 30
F27 Secondary air pump, preheating control module 40
F28
F29 Fuse assignment in the left-side instrument panel (special equipment) 50
F30 Power supply relay terminal 15 50
Engine compartment, version with 54 Plug-in Fuses
Assignment of the fuses in the Engine compartment, variant with 54 Plug-in Fuses (2011)
Number Equipment Ampere rating [A]
F1 Body control module (right) 30
F2 ESP valves, Anti -lock brake system (ABS) valves 20 / 30
F3 Terminal 30 40
F4 Battery voltage 5
F5 Horn 15
F6
F7
F8
F9 Engine components 10
F10 Fuel tank control, mass air flow sensor 10
F11 Oxygen sensors, in front of catalytic converter 10
F12 Oxygen sensors, behind catalytic converter 10
F13 Automatic transmission 15
F14
F15 Water pump 10
F16 Volume control valve 20
F17 Steering wheel electronics 5
F18 Audio amplifier 30
F19
F20
F21
F22
F23 Engine control modu le, main relay 10
F24 Control module for CAN data transfer (gateway) 5
F25
F26
F27
F28 Engine control module 15 / 25
F29 Engine components 5
F30
F31 Front windshield wiper system 30
F32
F33
F34
F35
F36
F37
F38 Engine components, tank diagnosis 10
F39 Clutch pedal switch, brake light switch 5
F40 Ignition coils 20
F41
F42
F43
F44
F45
F46
F47 Body control module Ueftl 30
F48 Pump (ESP/ABS), ABS valve 40
F49
F50
F51
F52 Power supply relay terminal 15 50
F53 Fuse assignment in the left-side instrument panel (special equipment) 50
F54
2012
Instrument panel
Assignment of the fuses in the Instrument panel (2012)
Number Equipment Ampere rating [A]
1 ManuaI head light beam adjustment, automat ic headlight beam adjustment, AFS 1 control module, engine components, light switch (switch lighting/illumination), diagnosis socket 10
2 Automatic transmission, control module for CAN data transfer (gateway), electromechanical steering, shift gate automatic transmission, fuel tank control unit, engine control unit, brakes control (ABS), Electronic Stabili zation Program (ESP), Anti-Slip Regulation (ASR) 10
3 Airbag 5
4 Air-conditioning (pressure sensor, air quality sensor), button for Electronic Stabilization Program (ESP), AntiSlip Regulat ion (ASR), tire pressure monitor display, oil level senso r, back-up light switch, front se at heating, parking a id, seat-occupancy recognition (on USA vehi cles), garage door opener, automatic mirror dimming, headlight assistant, heated windshield washer nozzles, air conditioning (control module) 5
5 AFS headlights (left side) 5
6 AFS headlights (right side) 5
7
8 Instrument cluster 5
9 Navigation system, radio system 15
10 Digital radio, cell phone, TV equipment 7,5
11 Automatic mirror dimming, headlight assistant 10
12 Central locking (front doors) 10
13 Central locking (rear doors) 10
14 Electronic Stabilizati on Program (ESP) (control module), shift gate automatic transmission 10
15 Interior lights, reading lights 10
16 Diagnostic connector, rain sensor, air conditioning (control module), tire pressure monitor display (control module) 10
17 Anti -theft alarm warning system 5
18 Diagnose Starter 5
19 All Wheel Drive 10
20 Audi magnetic ride 10
21
22 Blower fan 40
23 Driver’s side power window, front 30
24 Power outlet front 20
25 Rear window defogger 30
26 Power outlet in luggage compartment 20
27 Fuel tank control module, fuel pump 15
28 Power window, rear 30
29
30
31
32
33 Sliding/pop-up roof 20
34
35
36 Lumbar support 10
37 Heated seats, front 20
38 Passenger side power window, front 30
39 Special function interface 5
40 Starter 40
41 Rear window wiper 15
42
43 Body control module 20
44
45
46
47 Cell phone package (VDA interface) 5
48
49
Engine compartment
Assignment of the fuses in the Engine compartment (2012)
Number Equipment Ampere rating [A]
F1
F2 Engine components 20
F3 Battery voltage 5
F4 ESP valves, Anti -lock brake system (ABS) valves 20 / 30
F5 Transmission control module 15
F6 Steering wheel electronics 5
F7
F8
F9
F10 Engine control module, main relay 5 / 10
F11
F12 Control module for CAN data transfer (gateway) 5
F13 Engine control module (diesel engine/gasoline engine) 15 / 20 / 25 / 30
F14 Ignition coils, engine components (diesel engine) 20
F15 Preheating control module/engine component tank diagnosis, oxygen sensor 10 / 15
F16 Body control module (right) 30
F17 Horn 15
F18 Audio amplifier 30
F19 Front windshield wiper system 30
F20 Water return -flow pump, volume regulator valve 10 / 15 / 20
F21 Oxygen sensor (diesel engine/gasoline engineyvacuum pump 10 / 15 / 20
F22 Clutch pedal switch, brake light switch 5
F23 Engine relay, water pump/ engine components/volume regulator valve 5 / 10 / 15
F24 Engine components, water pump 10
F25 Pump (ESP/ABS), ABS valve 40
F26 Body control module (left) 30
F27 Secondary air pump, preheating control module 40
F28
F29 Fuse assignment in the left-side instrument panel (special equipment) 50
F30 Power supply relay terminal 15 50

Audi a3 radio wiring diagram

(04-18-2018, 06:25 PM) arnas75 Wrote: Hi, need wiring diagram for audi A3 2015.Нужно подключить омыватели фар. Спасибо Привет, посмотрите архив: Электросхема Audi Delta Radio Политика конфиденциальности | DMCA | Обратитесь в DMCA

. Электрическая схема ЭБУ — описание. В нашей базе данных много схем ЭБУ, документации, диаграмм и графиков — файлов с важной информацией, которая будет интересна человеку, работающему с ЭБУ Bosch. Эксклюзивные фотографии со схемами электропроводки ECU для Audi, VW, Seat и Skoda — самые ценные документы. 25 декабря 2020 г. · Схема электрических соединений Audi A3 Stereo Чтобы правильно прочитать схему электрических соединений, необходимо знать, как обычно работают компоненты внутри программы.Например, если на модуль подается питание, и он также посылает новый сигнал на пятьдесят процентов напряжения, и техник не узнает об этом, он подумает, что у него проблема, как он и ожидал …

Эго Вспышка громкой связи Bluetooth автомобильный комплект Автомобильные стерео комплекты Аудио проводка … Bluetooth и Iphone Ipod Aux комплекты для Audi A3 A4 A5 A6 с Rns E … Схема подключения автомобильного радиоприемника … Audi A3 ’04, высококачественное оборудование — теперь доступны для компактного класса, а также детали, которые раньше были исключительной прерогативой более роскошных классов.К таким функциям относятся новые предварительно установленные компоненты для установки мобильного телефона с голосовым управлением, что позволяет водителю держать обе руки на руле.

Полная схема установки … провод REVERSE 12V IN должен быть соединен с источником питания 1 2V обратного света. … — Audi A3 MMI Radio — Audi A3 MMI Navigation Plus A4: электрические схемы Audi a6 электрическая схема автомобиля 2000 sch service manual ow 9856 symphony ed 2030 2001 free 1995 system c4 corvette a4 b6 light punkie az 7240 кроме того ac также двигатель v8 для a3 стерео e27 Схемы подключения Audi A6 Электрическая схема автомобиля Audi A6 Схема подключения автомобиля Audi A6 2000 Электрические схемы Sch Service…

Средняя стоимость диагностики электрической системы Audi A3 составляет от 88 до 111 долларов.Стоимость рабочей силы оценивается от 88 до 111 долларов. Смета не включает налоги и сборы. Схема подключения Audi a6 … Итак, на Audi A3 установлен двигатель внутреннего сгорания, который имеет объем 121 литр, но мощность составляет около 110 …

2014 Passat Radio схема подключения

Как слить воду из weil mclain косвенный водонагреватель

4.) Все виды электрических схем с начала 1980-х по 2012 год (большинство автомобилей 2013-2014 годов все еще находятся на гарантии) 5.) Индивидуальная помощь (электронная почта или телефон) от лицензированного механика, который поможет вам 7 дней в неделю, когда вам это нужно, В ЛЮБОЕ ВРЕМЯ, В ЛЮБОМ месте! Не попадитесь в затруднительное положение без ATS, узнайте, почему другие онлайн-абоненты Alldata переходят на ATS …

Код радиостанции может быть записан или не записан в руководстве вашего владельца предыдущим владельцем; кроме того, когда-то была небольшая карта, которую VW включил в свое радио и / или руководства пользователя, которая позволяла владельцу записывать код в случае, если ваш автомобиль потерял питание, и вам пришлось «перезагрузить» радио.

Первый ресурс лучше всего подходит для поиска силовых проводов для вашего автомобиля. Вторые два больше связаны со схемами подключения автомагнитолы. Электросхемы the12Volt — Этот обширный сайт предоставлен the12volt.com. Он подходит для большинства марок автомобилей и имеет как схемы подключения стереосистемы, так и схемы подключения автосигнализации. 2004 F150 Radio Wiring. Зеленый / фиолетовый: постоянный 12 В + Черный Зеленый: Земля — ​​Розовый / Черный: Переключаемый 12 В +. Мне интересно, есть ли у кого-нибудь электрическая схема системы топливного насоса и или знает, какой размер / тип реле управляет топливным насосом? (что там на данный момент…

  • Amazon.com: Жгут проводов радио Metra 70-1721 для Honda / Acura 98-Up Power 4 Speaker: Автомобильный усилитель Стереокабели: Автомобильная электроника Это позволит вам подключаться прямо к заводскому жгуту, затем вы можете подключите к нему вашу новую подвеску Aftermaket HU. Ремонт валов Stihl ht131

    Международные выставки в европе 2019

    2020 популярные тенденции 1 в автомобилях и мотоциклах, бытовой электронике, обустройстве дома с помощью радиопроводов Passat и 1.Откройте для себя более 223 из нашего лучшего выбора 1 на AliExpress.com с 1 самыми продаваемыми брендами. Делайте покупки в топ-25 самых популярных 1 по лучшим ценам!

    Радиокоды VW онлайн сегодня для вашего автомобиля или фургона. Все модели охватываются, нам просто нужен серийный номер, чтобы предоставить ваш радиокод в считанные минуты. Как только все ключи будут на месте, радио теперь можно будет вытащить из приборной панели. Нет необходимости отсоединять какие-либо провода, так как информация на радио …

  • Схема подключения радио Ford Expedition 2003 года Схема подключения Ford Expedition 2003 года Схема подключения Ford Expedition 2003 года Он соединяется с жгутом проводов, расположенным на впускной трубе между корпус воздушного фильтра и корпус дроссельной заслонки.2003 Expediti… h3co geometry

    Поворот антенны home Depot

    Май 5, 2019 · Beetle 2014 car pdf manual download. Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Volkswagen Jetta, Volkswagen Jetta Fanatic или начинающим энтузиастом Volkswagen Jetta с Volkswagen Jetta 2004 года, электрическая схема автомобильной стереосистемы может сэкономить вам много времени.

    2014 VW Passat radio quit — Автомобили и грузовики. Автор: Луис Сыцма, 3 июня 2019 г. Требуется ответ 1. Если вы нажмете эту кнопку, больше экспертов увидят вопрос, и мы увидим…

  • 1997 ford explorer стерео схема подключения 2005 … схема предохранителей 2014 nissan altima схема подключения фар 2015 … схема 03 passat схема предохранителей 03 рейнджер … чашка irish setter

    геометрические проекты для средней школы pdf

    автомобиль Автомобильное радио Android Stereo Double Din на базе Android для VW Passat Golf Jetta Polo Tiguan Touran Seat GPS-навигация Головное устройство Indash 9-дюймовый сенсорный экран с резервной камерой Bluetooth FM WiFi USB Автомобильный мультимедийный плеер GPS-навигатор Радио Bluetooth с сенсорным экраном Plug and Play для автомобилей VW Volkswagen (подходит: Jetta 06-14, EOS 07-14, Caddy 10-14, Tiguan 09-14…

    Сентябрь 8, 2019 · Мне нужна схема блока предохранителей для vw jetta 2014 года, но мне нужна схема блока предохранителей для vw jetta ja 2014 года выпуска. Есть небольшое совпадение, поэтому вам нужно знать, какое у вас поколение в соответствии с моделью vw. Блок предохранителей в моторном отсеке расположен в правой задней части моторного отсека рядом с аккумуляторной батареей 12 В и рядом с сиденьем водителя.

  • 2004 Volkswagen Passat Информация о проводке стереосистемы. Постоянная радиобатарея 12 В + Провод: красный / синий Переключаемый провод радиоприемника 12 В +: Этот автомобиль использует сеть передачи данных для включения аксессуаров.Провод заземления радио: Коричневый провод радиоосвещения: В этом автомобиле используется сеть передачи данных для управления освещением и диммером. Шаблон почтового ящика начальной загрузки

    7mm stw reviews

    Volkswagen Транспортные схемы, схемы и инструкции по обслуживанию — скачать бесплатно! В том числе: электрическая схема vw 1200 beetle 1958, 1959, vw beetle 1962, 1965, vw1500 karmann ghia, 1964, vw beetle 1500n, 1964, vw beetle 1300, 1966, vw beetle 1300, 1966, vw fastback, седан, 1600, версия us, 1966, vw Схема подключения фастбэк седан 1600tl, 1967 год… Зарплата вице-президента ситигруп

    Volkswagen Passat Sedan 4Motion (AWD) W8-4.0L (BDP) 2002 — Электрические схемы Volkswagen Passat Программа самообучения 346 — Электрический стояночный тормоз VW Passat 1993 Схема подключения аварийного освещения

  • Fender Stereo Схема подключения 1 Ответ. У меня Jetta 2014 года с системой Premium Fender Audio (без навигации). Я устанавливаю сабвуфер, но у меня нет схемы подключения. Пример Nodemcu i2c

    Распаковка фидера Hornady

    Corsair icue profiles скачать

    AUDI, JETTA, PASSAT, 09G, 09M — Коробка передач — Руководство по обслуживанию.Электрические схемы Audi. Audi 80 1990 Схема электрических соединений Audi 80 Руководство по электрическим системам Audi 90 1991 Схема электрических соединений Audi 100 Схема электрических соединений Audi 5000s 1985 Схема электрических соединений Схема Audi

  • 8 сентября 2017 · У Volkswagen Passat 2013 года 4 проблемы, связанные с несколько проблем со стерео системой крыльев. Средний пробег до отказа — 12 000 миль. Ip puller xbox one free не скачать

    Dreame Free Coins, код выкупа

    -Радио -R-Блок управления дисплеем радио / навигации -J503-Интерфейс внешнего мультимедийного устройства -R215 Volkswagen Passat B7 — Блок предохранителей — приборная панель.Число. Обозначение на схеме подключения. Номинальный ток [A] .Surya grahan kya hai aaj

    ВЫПУЩЕНО. Количество модификаций. Указатель электрических схем. Описание имени. Страница. А F20 Batt Cluster Radio, B 15A. Схема подключения: аб.

2014 Chevy Cruze Wiring Diagram — Коды следует использовать вместе с руководством по обслуживанию автомобиля, чтобы определить, какие системы, цепи или компоненты следует протестировать для полной диагностики неисправности с помощью автомобильного считывателя кодов. Поскольку немецкие автомобили поставляются с большим количеством процессоров для управления двигателем, трансмиссией, подушками безопасности, ABS или антиблокировочной тормозной системой и прочим…

277 Клемма массы 3, во внутреннем жгуте проводов 639 Точка заземления, левая передняя стойка B282 Плюсовая клемма 6 (15a) в главном жгуте проводов B457 Разъем 1 (потенциометр) в главном жгуте проводов B476 Разъем 12 в основной проводке жгут проводов * Только для моделей с системой остановки / запуска Passat. Диаграмма № 1/6 04.2016

-Радио -R-Блок управления блоком индикации радио / навигации -J503-Интерфейс внешнего мультимедийного устройства -R215 Volkswagen Passat B7 — Блок предохранителей — приборная панель. Число.Обозначение на схеме подключения. Номинальный ток [A].

Бурские козы на продажу в Алабаме

277 Заземление 3, в внутреннем жгуте проводов 639 Точка заземления, левая передняя стойка B282 Положительное соединение 6 (15a) в главном жгуте проводов B457 Соединение 1 (потенциометр) в главном жгуте проводов B476 Соединение 12, в главном жгуте проводов * Только модели с системой остановки / запуска Passat Current Flow Diagram No. 1/6 04.2016

Vw Wiring Diagrams

Грузовик для горячей еды на продажу владельцем Craigslist nh или мной

Я посмотрел в сети, но нет другой схемы, кроме Rav4 до 2018 года, есть ли у кого-нибудь схема подключения для нового Rav4 2019 или 2020 года? Сабвуфер идет в багажник, кабельная трасса была пропущена через переднюю панель к стойке А, а затем обратно через дверные панели пола к задней части…

Dec 02, 2020 · Если основной провод питания для вашего головного устройства подключен к источнику питания, который всегда горячий, радио никогда не выключится. Вы можете проверить наличие этой проблемы с помощью вольтметра или контрольной лампы. Если оба провода питания все время горячие, вам нужно перемонтировать радио, чтобы получать питание от источника, который горячий только тогда, когда зажигание находится в аксессуаре … B5 Проводка CCM. Круиз-контроль дооснащение B5 passat. Коды неисправностей 00000 — 00499. КОДИРУЮЩЕЕ РАДИО. Это нефункционирующая копия таблицы Excel, прикрепленной к этой странице.Калькулятор кодов радиомодуля Passat B6.

Перенос населенных пунктов Fallout 4 поблизости нет поселковых мастерских

Продам комплект запчастей Kgkt

А также электрические схемы автомобиля, список кодов неисправностей, отзывы, новости. Carmanualshub.com Автомобильные инструкции в формате PDF, электрические схемы, коды неисправностей, обзоры, инструкции по эксплуатации автомобилей и новости! Абдул Джиффри м.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
