Электродвигатель очистителя ветрового стекла ВАЗ 2107 схема

На автомобиля ВАЗ 2107 устанавливается электродвигатель очистителя ветрового стекла («дворников»), который может чистить его в прерывистом и непрерывном режимах.

Вот схема его подключения с описанием особенностей и порядка работы, которая может помочь в случае возникновения с ним какой-либо неисправности.

Схема подключения электродвигателя ветрового стекла автомобиля ВАЗ 2107

Схема подключения электродвигателя очистителя ветрового стекла («дворников») автомобиля ВАЗ 2107

Описание схемы подключения электродвигателя очистителя ветрового стекла ВАЗ 2107

— Напряжение в электрическую цепь включения электродвигателя очистителя ветрового стекла («дворников») подается с плюсового вывода АКБ через вывод «30» генератора и замок зажигания. То есть включить «дворники» можно только после поворота ключа в замке.

— Электрическую цепь защищает предохранитель F2 (10А) в монтажном блоке.

— Включается электродвигатель очистителя рычагом правого подрулевого переключателя: первое положение — прерывистый режим «дворников», второе положение — щетки работают постоянно.

— Когда включен прерывистый режим работы дворников электрический ток протекает через реле-прерыватель РС-514. Туда он попадает с подрулевого переключателя по красному проводу на электромагнит реле и его термобиметаллический прерыватель и далее по серому проводу на электродвигатель очистителя.

При прохождении тока пластина прерывателя реле нагревается, изгибается и размыкает контакты прерывателя. При этом на массу замыкается контакт выключателя электродвигателя (желтый провод с подрулевого переключателя на реле и сине-белый провод с реле на электродвигатель). Электродвигатель останавливается. После чего пластина прерывателя остывает, выпрямляется и снова замыкает контакты внутри реле, напряжение опять подается на электродвигатель. Тот начинает работать. Такие циклы включения и выключения повторяются с частотой 9-17 раз в минуту.

Примечания и дополнения

— На автомобиле ВАЗ 2107 и его модификациях разных годов выпуска, а так же на автомобилях ВАЗ 2104, 2105 цвет проводов в схеме подключения электродвигателя ветрового стекла может отличаться от приведенного выше.

— В дополнение к очистителю ветрового стекла на автомобиле ВАЗ 2107 имеется его омыватель, состоящий из электродвигателя насоса в бачке с омывающей жидкостью, трубок и форсунок распылителей. Он включается тем же правым подрулевым рычагом (перемещаем его на себя в нефиксированное положение). Вот схема его подключения «Схема подключения омывателя ветрового стекла автомобиля ВАЗ 2107».

— На часть автомобилей ВАЗ 2107 штатно устанавливались очистители фар с омывателями. Включить очистители и омыватели можно только при включенном ближнем или дальнем свете фар. Для этого нужно правым рычагом подрулевого переключателя включить омыватель ветрового стекла и очистители с омывателями фар автоматически включатся одновременно с ним.

Еще статьи по электрооборудованию автомобиля ВАЗ 2107

— Прикуриватель автомобиля ВАЗ 2107, схема подключения

— Противотуманные фары (ПТФ) автомобиля ВАЗ 2107 схема подключения

— Электродвигатель «печки» ВАЗ 2107 схема подключения

— Схема подключения ближнего и дальнего света фар автомобиля ВАЗ 2107

— Выключатель наружного освещения ВАЗ 2107

— Схема подключения обогрева заднего стекла автомобиля ВАЗ 2107

Подписывайтесь на нас!

Автор MechanikОпубликовано 07. 05.202123.10.2022Рубрики Электрооборудование ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107Метки ваз 2107, ветровое стекло, очиститель, схема, электродвигатель 4 430 views

Как подключить моторчик стеклоочистителя

Данное устройство предназначается не только для автомобилей, но и практически для всех видов транспортных средств. Даже на вертолетах, кораблях и самолетах присутствуют стеклоочистители. Данное устройство имеет достаточно простой принцип работы. При включении дворников происходит удаление лишней воды или грязи на лобовом стекле. В автомобильном быту существует несколько режимов работы стеклоочистителя: с заданным промежутком времени, постоянный, одинарный. Вспомогательным механизмом является устройство, которое отвечают за подачу воды для того, чтобы удалить большое количество пыли или грязи непосредственно с лобового стекла транспортного средства.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Ремонт стеклоочистителя ВАЗ 2110, 2111, 2112
• Моторчик стеклоочистителя — как он работает
• Форумы на www.gaz21.ru: Электро-схема стеклоочистителя — Форумы на www.gaz21.ru
• Как подключить дворники?
• Как подключить напрямую моторчик дворников ваз 2109
• Как починить моторчик дворников ваз 2109
• Стеклоочиститель — нужны идеи по электрике
• Как проверить моторчик трапеции стеклоочистителя?
• Как подключить моторчик стеклоочистителей ВАЗ 2109

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Применение мотора стеклоочистителя для привода робота

Ремонт стеклоочистителя ВАЗ 2110, 2111, 2112

Задался целью установить более современный стеклоочиститель. Выбор пал естественно на волго — газелевский моторчик, он без особых доработок встает на место родного. Единственное вмешательство в конструкцию это вырезать отверстие под устройство управления паузой и пересверлить пару крепежных отверстий к сожалению фото данного процесса предоставить не могу, сели батареи в фотоаппарате.

К моменту зарядки фотика вся конструкция была помещена на свое место. Запечатлел только подключение системы по схеме. Сразу скажу до этого приобрел подрулевые переключатели от ГАЗ , реле стеклоочистителя РС , скачал из нета несколько схем подключения привожу их ниже. Позже при сборке выяснилось что первая схема с подрулевыми от ГАЗ и реле РС не подходит к мотору от Газели. Вернее она скорее всего подходит, но, на заводах производителях подрулевых и мотора стеклоочистителя наверно закончились провода нужных цветов.

Одним словом подрулевые, мотор существенно разнились по своему колору проводов со схемой под рукой тестера не было. Тогда я приобрел реле стеклоочистителя Контакты подрулевых от имеют совершенно другую маркировку что вызвало очередное затруднение. Далее благо магазин под боком купил подрулевой от Газели, заново переподключил все по схеме и о чудо почти заработало.

Единственный косяк, в схеме были перепутаны контакты 1 и 2 скорости мотора. После чего проводку связал в аккуратные жгуты и поместил на их рабочее место. Теперь все работает, и душа радуется! Народ подскажите выскачели провода на Переключатель подрулевой на поваротники и свет где какой провод должен быть.

Купить машину на Дроме. Ig был 2 недели назад. Ранее Забираем из малярки Далее Примерка литья. Зарегистрироваться или войти:. От чего еще раз моторчик ставил. РС — это реле света, наверно поэтому не подходит к мотору дворников.

Черная коробочка на фото ее очень хорошо видно.

Моторчик стеклоочистителя — как он работает

Запомнить меня. Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку.

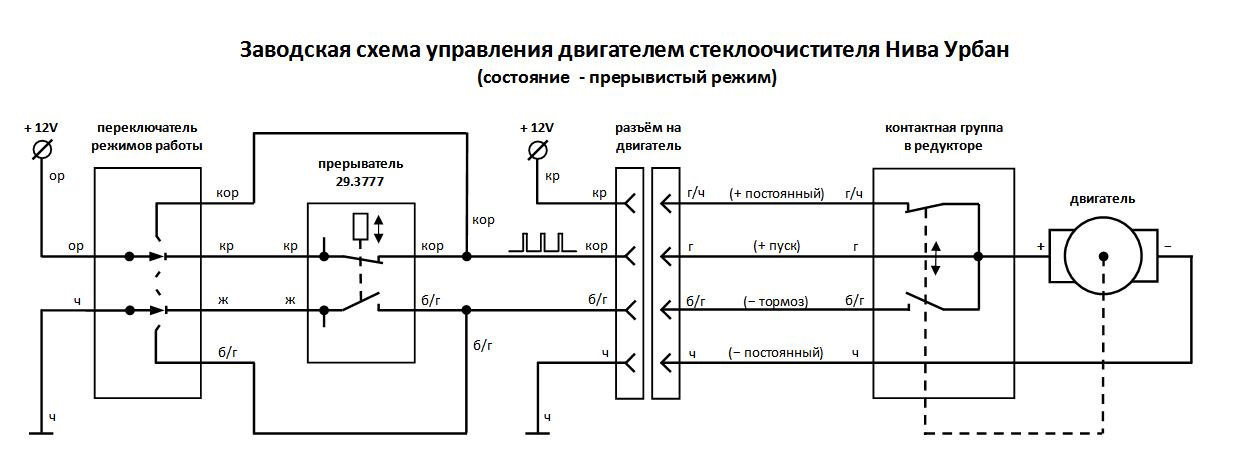

схема подключения мотора стеклоочистителя ваз на ниву. Реле стеклоочистителя лобового стекла Внедрил моторчик.

Форумы на www.gaz21.ru: Электро-схема стеклоочистителя — Форумы на www.gaz21.ru

Политика конфиденциальности По всем вопросам пишите на admin azlk-team. Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Москвич год. Там 2 провода всего. Пофиг как подключить. От перемены полярности поменяется только в какую сторону крутиться будет.

Как подключить дворники?

Мотор стеклоочистителя находится в водонепроницаемом кожухе под ветровым стеклом, мотор заднего стеклоочистителя находится в дверце задка. Для проверки должна быть снята соответствующая облицовка. В дальнейшем будет рассматриваться мотор переднего стеклоочистителя, с задним стеклоочистителем поступать соответствующим образом. Дворники ВАЗ предназначены для очистки лобового стекла от атмосферных осадков, которые мешают водителю в процессе передвижения по дороге. В рабочем состоянии вместе с обывателем дворники отлично справляются со снегом, дождем и грязью.

Забыли пароль? Показано с 1 по 14 из

Как подключить напрямую моторчик дворников ваз 2109

Забыли пароль? Или войдите с помощью этих сервисов. Автор Гараж , 28 декабря, Нужно сделать привод Всё зависит от мотора. Если это мотор с возбуждением постоянными магнитами, то простая смена полярности питания приведёт к реверсированию.

Как починить моторчик дворников ваз 2109

Имеется стеклоочиститель с ГАЗ Хочу сделать на основе его моторчика вентилятор в кабину. Подскажите как правильно подключить этот моторчик? Методом тыка нашел только один режим , медленный он или быстрый не знаю. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Был очень удивлён узнав, что в Гугле кое-кого могут забанить.

Соберите стеклоочиститель в порядке, обратном разборке. Перед . Можете подключить моторчик напрямую без реле и проверить его.

Стеклоочиститель — нужны идеи по электрике

Всем приветос! Достался баф е2 с дохлым камазовским мотором жженым уже, и фишка распотрашенная, заменил мотор Разобрался что желтый провод это массовый, синий это медленная скорость, черный быстрая помоему и все зеленый белый красный ума не приложу, и вообще по схеме очень туго понимаю как через реле какое то все это работает может кто разжует немного? Читал тут надо перепаивать под крышкой провода..

Как проверить моторчик трапеции стеклоочистителя?

ВИДЕО ПО ТЕМЕ: мотор редуктор дворников автобуса паз

Проблема такая на ваз отказали дворники заказать проверяю предохранитель на нем нем питания и на переключателе нет питания. Конструкция трапеции на автомобилях ВАЗ достаточно надежная и производить ее замену практически никогда не приходится, или же в исключительных случаях. Но снимать ее понадобится в том случае, если необходима замена моторчика дворников. Замена трапеции стеклоочистителя и моторчика дворников на ВАЗ своими руками.

Выньте 2 промежуточные шестерни.

Как подключить моторчик стеклоочистителей ВАЗ 2109

Если же трапеция находится в рабочем состоянии, а щетки стеклоочистителя подвижны, придется снимать электродвигатель для диагностики. Чтобы полностью исключить другие неисправности, после демонтажа электромотора подключите его напрямую к клеммам аккумулятора. В качестве примера рассмотрим ситуацию, когда на ВАЗ не работают дворники наиболее распространённая неисправность у этой модели. Обычно она возникает после продолжительной стоянки или поездки под сильным дождем. На исправление проблем с дворниками уйдет некоторое время, но в редких случаях ремонт окажется затратным зачастую автомобилисты устраняют причину неработающих дворников на ВАЗ не тратя ни копейки.

Возникла проблема приобрел трапецию в сборе с моторчиком.

Автор мастер двери , 17 февраля, в Запчасти и аксессуары. Ни как не соображу как все это соединить компактно! Включать, отключать от выключателя как на настольных лампах.

. Схема подключения дворников. Сделай сам в машине!

Из-за чего не выключаются дворники на ВАЗ 21010?

Сломанные органы управления стеклоочистителем. Переключатель, который вы используете для управления двигателем стеклоочистителя, часто используется и может выйти из строя, что приведет к непрерывной работе двигателя стеклоочистителя независимо от того, какую настройку вы выберете. Неисправный парковочный переключатель: внутри двигателя стеклоочистителя находится парковочный переключатель.

Как пользоваться стеклоочистителями?

Знакомство с органами управления стеклоочистителями | ВАЗ 21010 — Шток управления стеклоочистителем расположен с правой стороны от водителя сразу за рулем. Используйте шток управления стеклоочистителями для управления передними стеклоочистителями.

Как проверить реле стеклоочистителя?

Если вы подозреваете реле, запитайте соленоид реле напрямую двенадцатью вольтами. Затем проверьте целостность контактов переключателя реле. Если непрерывности нет, так как на соленоид подается питание, то реле неисправно.

Как отключить дворники на ВАЗ 21010?

ВАЗ 21010 Стеклоочистители. Как управлять передним и задним ветровым стеклом. Он находится вверху и говорит, что если вы хотите промахнуться, периодически поднимайтесь вверх. Затем низкий, затем высокий, и вот что мы собираемся сделать, поэтому я нажму на него, чтобы подняться, и это будет пропущенным. Параметр.

Как включить туман на ВАЗ 21010?

Включение/выключение стеклоочистителя — ВАЗ 21010 — Включите стеклоочистители, все, что вам нужно сделать, это повернуть этот рычаг вправо. И потяните немного вниз, и он сразу же включится между минутами, если вы хотите ехать быстрее.

Как перевести дворники ВАЗ 21010 в сервисный режим?

Знаете ли вы, ребята, что если вы выключите двигатель и нажмете переключатель дворников на один раз, дворники останутся в сервисном режиме? Больше не нужно рыться в компьютере и включать или выключать сервисный режим! Просто нажмите на рычаг стеклоочистителя, как только двигатель заглушится, и БАМ! Оставьте его в сервисном положении!

Есть ли на ВАЗ 21010 дворники с датчиком дождя?

Базовый уровень ВАЗ 21010 Sport включает такие функции, как дистанционный запуск двигателя и система удержания в полосе движения. Преимущества более высоких комплектаций включают сиденья с кожаной отделкой, беспроводную зарядку телефона, дворники с датчиками дождя и многое другое. Остановитесь у Honda of Kirkland, чтобы протестировать другую модель 2019 года.Паспортные комплектации сегодня!

Как пользоваться круиз-контролем к5 на ВАЗ 21010?

Нажмите кнопку помощи при вождении A, чтобы включить систему и установить скорость. На комбинации приборов загорится индикатор CRUISE, и заданная скорость автоматически активируется при текущей скорости автомобиля. Нажмите кнопку B внутрь, чтобы приостановить/возобновить круиз-контроль.

Почему не работает переключатель стеклоочистителя ВАЗ 21010?

Однако иногда вы щелкаете выключателем, и ничего не происходит. Это может быть вызвано неисправным переключателем, неисправным модулем стеклоочистителя, сломанным двигателем стеклоочистителя, оборванным рычажным механизмом двигателя стеклоочистителя или поврежденным рычагом стеклоочистителя.

Что такое переключатель парковки стеклоочистителей на ВАЗ 21010?

Выключатель парковки позволяет останавливать двигатель при положении дворников внизу лобового стекла в положении «парковка». Катенька
на … ты показываешь мне как болт откручивать? перемотать это…! и не дрочить камерой! ни… не видно!

Маркос Годельшин
… длинное начало видео и . .. показал …

Селевина Молл
Удивлен коментариями как без удаления, когда снято… Дураки. Не снимая полный, в яму, так сказать, просто оттолкнул… Привод на месте, масло на месте… Молодцы ребята, поучительно!

Хасан
как с вами связаться? нужны проставки под шаровые E&t=699s

Бланштейн Гога
…, а чистить чехлы и пружину щеткой не судьба?

Гилберт Каше
как добраться до датчика дитонации?

Саймон
Задавайте вопросы по видео-не стесняйтесь, буду рад ответить.

Павлик
Вот ты злишься и огрызаешься, а ты посмотри, у тебя ни одного положительного комментария и дизлайков больше, чем лайков. Люди пишут тебе правильные комментарии, а ты так болезненно на них реагируешь.

Федорина Дрожжеедова
Устал смотреть и не понял в чем разница, не досмотрел

Тау
болт крепления шкива распредвала М10 затягивается с усилием 68. 0-85.0 (6.8 -8.5)

Peugeot 307. ремонт автокондиционера.

Разборка Mitsubishi Galant из Германии

Geely Emgrand X7 Руководство по ремонту

Защитная перемычка. Сделай сам. Совет от автоэлектрика.

Ремонт трапециевидных дворников

Не работают дворники на opel astra j

Не работает омыватель стекла Renault

VAG РЕМОНТ НЕРАБОТАЮЩЕГО ЗАДНЕГО ОЧИСТИТЕЛЯ УНИВЕРСАЛОВ,

Ремонт механизма дворников от Volkswagen.

Как заменить всасывающую насадку на дворнике WV 2

SKODA FABIA НЕ РАБОТАЮТ ДВОРНИКИ

Итог дня: Головка блока цилиндров от Saab 9-5 на 9000. Grimy griffin edition Anton mc

Схема подключения двигателя стеклоочистителя для Серия E 1,5

Нью Хилл Гараж

Инженерное мастерство, производительность и дизайн

Поиск

Поиск: Идти

Технические статьи Jaguar

Опубликовано newhillgarage ⋅ 29 января 2022 г.

Спасибо Арту Катлеру за эту диаграмму и объяснение!!!

Я закончил ремонт мотора стеклоочистителя серии 1.5 1968 года выпуска. Теперь он работает на низкой и высокой скорости, а также возвращается в исходное положение при выключении. Это все, что я могу сказать о моторах стеклоочистителей. Вот схема, которую я нарисовал в результате осмотра, и краткое изложение того, что, как я думаю, я узнал — надеюсь, что это будет полезно другим с этой конфигурацией дворников только на один год.

1. Двигатель в сборе основан на двигателе Lucas DL3A (у меня номер детали 75658A от 6/68). Из двигателя выходят 3 провода (зеленый, красный, коричневый), а также черный провод заземления корпуса двигателя и красный провод, идущий от двигателя к переключателю парковки. Я полагаю, что это единственный год, когда переключатель парковки является частью узла двигателя.
2. Питание (+12 В) подается на зеленый провод. Кулисный переключатель на приборной панели заземляет коричневый и красный провода, чтобы мотор стеклоочистителя работал на низкой скорости. Коричневый провод удерживается разомкнутым (только красный провод заземлен), чтобы стеклоочиститель работал на высокой скорости. Двигатель возвращается в положение парковки, когда красный и коричневый провода размыкаются – двигатель заземляется через медный диск в парковочном выключателе до тех пор, пока контактный рычаг не достигнет зазора в медном диске.
3. Скорость двигателя регулируется двумя обмотками возбуждения. Первичная обмотка выполнена медным проводом с несколькими витками. Вторичная обмотка представляет собой белый изолированный провод с относительно небольшим количеством витков (см. прилагаемое фото). Заземление красного и коричневого проводов двигателя приводит к току только на окрашенную медью обмотку (оба конца белой обмотки заземлены). Размыкание коричневого вывода активирует обмотку белого цвета, которая усиливает поле, создаваемое медной обмоткой.
4. Катушка белого цвета, по-видимому, добавляет значительное дополнительное сопротивление медно-белым катушкам, которые теперь работают последовательно, что приводит к уменьшению тока, проходящего через катушки, и чистому снижению общей напряженности поля по сравнению с катушкой медного цвета, работающей сама по себе.
