Как подключить камеру заднего вида с монитором

У многих новичков, которые совсем недавно сели за руль своего автомобиля возникает большая проблема с парковкой и совершением маневров назад. Но я это проблема в наше время решаема, так как придуманы камеры для обзора заднего вида с монитором. Она поможет вам быть намного увереннее и ваша задняя часть автомобиля будет в целости и сохранности.

Ну как же ее установить?

В общем-то, это не так то и сложно. Есть несколько разновидностей подключения камеры, можно подключать к магнитоле, монитору и телевизору, которые установлены в машине.

Перед тем как приступать к установке камеры, вам нужно будет отсоединить клеммы, любые работы с электропроводкой даже самые легкие, должны быть без напряжения тока, во избежание удара.

Все камеры заднего обзора не зависимо от модели и производителя, всегда имеют видеовыход и разъем питания. Запитывается камера заднего вида всегда от задней фары и питается не постоянно, а только тогда когда машина начинает движение назад — включается автоматически.

Чтобы камера прослужила вам долго, будьте внимательнее при подключении проводов и правильности их положения.

Инструкция по установке монитора и камеры заднего вида

1. Находим красный провод и соединяем его с (+) задней фары. Важно чтобы у камеры был предохранитель, некоторые камеры уже в комплекте оснащены предохранителем, но если такого нет, тогда стоит его приобрести отдельно, да бы избежать плохих последствий с проводкой.

2. Теперь проводим кабель в салоне, для этого нам понадобится так называемый кабель тюльпан, он есть в любых камерах, да и в большинстве во всей видео и ауди технике.  Имеет он желтый цвет, и пятиметровый кабель, которого достаточно для легкого автомобиля, если же ваш автомобиль больше, можно докупить кабель с большим метражом.  Протягиваем кабель по всему салону к монитору и присоединяем  его к желтому разъему и также подключаем к входу монитора. У монитора есть несколько входов, выбираете, который подходит именно вам.

3. Установка почти завершена, последнее что нужно будет сделать это установить предохранитель и запитать видеомонитор.

4. После проделанной работы, проверьте на прочность все провода, соединения и контакты, чтобы избежать замыкания.

Вот теперь вы знаете как установить камеру для обзора заднего  вида своими руками, если у Вас нет предустановленной системы кругового обзора. Всем хороших дорог и комфорта в вашем авто.

• < Назад
• Вперёд >

Камера заднего вида: подключение к магнитоле

Дополнительное оборудование в авто позволяет в одних случаях повысить комфорт, а в других безопасность. В свою очередь, установка камеры заднего вида на автомобиль значительно облегчает эксплуатацию ТС, а также позволяет избежать ДТП при езде задним ходом.

Как показывает практика, данное решение будет полезным для начинающих водителей и опытных автовладельцев. Однако перед тем как выбрать и установить камеру заднего хода, важно знать, какой тип камеры лучше купить, как подключить камеру заднего вида в авто правильно и т. д. Давайте разбираться.

Содержание статьи

Выбор камеры заднего вида для автомобиля

Перед тем, как рассматривать само подключение камеры заднего вида, необходимо правильно подойти к вопросу подбора самого устройства. С учетом множества подобных изделий на рынке, каждый потенциальный покупатель стремится приобрести лучший вариант по соотношению качества и цены.

Конечно, можно сразу купить камеру высокого разрешения, которая будет хорошо показывать даже в темное время суток. Минус — высокая стоимость данных изделий. Также  бывает, что не всегда  дорогие продукты в полной мере соответствуют заявленным характеристикам.

При этом от недорогой камеры заднего вида к магнитоле также не следует ожидать высокого качества. Вполне очевидно, что лучше подбирать средний вариант по разумной цене, обращая внимание на основные нюансы.

• • Первое, желательно искать решение, где камера пишет с высоким разрешением видео. От этого напрямую зависит качество картинки и четкость изображения. Однако слишком высокое разрешение не является основным показателем. Многое будет зависеть и от самого дисплея (монитора), к которому подключена камера. Главное, чтобы результатом работы связки камеры и монитора готовое изображение на дисплее было более-менее четким и позволяло с легкостью различать даже мелкие объекты.
  • Отдельного внимания также заслуживают и углы обзора камеры. Зачастую, угол составляет от 120 до 180 градусов. Так вот, важно подобрать средний вариант, чтобы получить широкий обзор без эффекта среднее между этими двумя панорамы, который приводит к искажениям.

  • Еще один момент, на котором следует сделать акцент, заключается в светочувствительности. Как правило, дешевые камеры при слабом освещении могут выдавать очень низкое по качеству изображение. Получается, в темное время суток сдавать назад при помощи такой камеры будет сложно. С другой стороны, если машина все время эксплуатируется только в светлое время суток, за высококачественной ночной съемкой также можно не гнаться.

  • Также перед покупкой следует определиться с местом установки. Только решив, куда поставить камеру заднего вида и как установить камеру заднего вида, можно непосредственно перейти к подбору модели с учетом всех особенностей монтажа того или иного варианта.

Установка камеры заднего вида: место для монтажа

Итак, после покупки самого устройства необходимо решить задачу, как установить камеру заднего вида. Основная задача — подобрать оптимальное положение, а также получить наилучший обзор,  который ничем не будет ограничен.  На практике бывает так, что даже качественная  дорогая камера не справляется с возложенными функциями в полной мере, если место для монтажа подобрано не верно.

Так вот, зачастую камера ставится над госномером автомобиля. Это место позволяет получить максимальные углы обзора, на дисплее видна только дорога, а не элементы самого авто. Главное, поставить камеру так, чтобы она не была слишком утоплена и одновременно не выпирала.

Конечно, есть и недостатки в виде загрязненности камеры по причине наружной установки, а также несколько возрастают риски кражи оборудования. Этого можно избежать, установив камеру заднего вида в салоне. Однако обзорность резко ухудшается, страдает качество изображения и т.д.

Общая схема подключения камеры заднего вида

Хотя порядок подключения камеры заднего вида на разных магнитолах может несколько отличаться, общие принципы похожи. Главное, знать, как подключить камеру заднего вида к магнитоле и получить наилучший обзор.

• Как уже было сказано выше, лучше, чтобы камера стояла снаружи и располагалась над задним номером. Оптимальным вариантом будет установка поближе к краю, причем важно, чтобы камера не сильно выступала наружу.
• Определившись с местом, можно начинать монтаж. Как правило, для установки потребуется засверлить пару отверстий под крепежные болты, а также отверстие под кабель. Делать это нужно аккуратно, а также крайне желательно обработать отверстия и болты антикоррозионными составами.
• Установив крепежный кронштейн, переходим к подключению камеры заднего вида. Камера имеет два провода. Один провод сигнальный, а второй является питанием. Зачастую от камеры идут короткие провода, то есть их нужно удлинять самостоятельно. Кстати, многие камеры уже в комплекте имеют удлинитель для видеосигнала.

Далее, питание для видеокамеры берут от задних фар, чтобы после включения заднего хода одновременно включалась и сама камера. Завершив подключение, все провода, проложенные в салоне и багажнике, нужно надежно закрепить и уложить так, чтобы избежать повреждений. Как видно, если правильно подобрана камера заднего вида, установка камеры и монтажные работы не являются сложными.

Рекомендуем также прочитать статью о том, как подключить усилитель к магнитоле. Из этой статьи вы узнаете, как выполняется подключения усилителя к магнитоле, а также на какие особенности следует обращать внимание в рамках выполнения данной процедуры.

• Подключение камеры заднего хода к магнитоле также достаточно простое. Фактически, нужно подключить «тюльпан» видеокабеля от камеры к соответствующему выводу на мультимедийном устройстве (уточнить в мануале к магнитоле). Далее нужно зайти в настройки магнитолы, найти пункт «камера заднего вида» и активировать режим. Камера заработает, но включаться автоматически не будет.
• Чтобы включение происходило автоматически, следует подключить провод управления к заднему фонарю. В результате только тогда, когда включен задний ход, на камеру будет приходить питание, а сама магнитола будет переключаться в режим заднего хода.

Обратите внимание, на авто с АКПП камера заднего вида при таком подключении может включаться случайно. Чтобы этого не происходило, нужно ставить датчик задержки включения камеры. Кроме этого, подключение задней камеры к магнитоле на автомате не отличается от аналогичного на МКПП.

Еще добавим, что более сложным считается подключение камеры к магнитоле в том случае, если сигнал от камеры идет не по кабелю, а по беспроводной связи.

С одной стороны, в этом случае меньше проблем с укладкой проводки и подключением, однако с другой  сама настройка усложняется. Для таких моделей камер следует отдельно изучать руководство по подключению, а также учитывать возможную несовместимость магнитолы с камерой.

Подведем итоги

Как видно, подключение камеры заднего вида к магнитоле в большинстве случаев не является сложным. Главное, точно знать, какой тип камеры подойдет наилучшим образом, как правильно установить и как подключить камеру заднего хода.

На практике, если стоит выбор, что лучше, парктроник или камера, данное решение превосходит парктроник по всем показателям. Грамотно установленная камера обеспечивает хороший обзор, а не просто уведомляет обычным сигналом о близости препятствия, исключаются ложные срабатывания и т.

п.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в машине. Из этой статьи вы узнаете об особенностях подключения сабвуфера, а также тонкостях и нюансах, которые необходимо учитывать.

В качестве итога отметим, что в условиях мегаполиса камера заднего хода является не просто опцией, а насущной необходимостью. На деле, процесс парковки значительно упрощается.

Также намного проще и дешевле сразу установить камеру, чем ремонтировать свой и/или чужой автомобиль в случае различных происшествий и ДТП, которые часто происходят именно при движении задним ходом. В любом случае, камера заднего вида является надежным помощником, упрощает эксплуатацию авто и повышает безопасность.

Подключения камеры заднего хода схема

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода



Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

1. Красный провод «+» на фонарь заднего хода.
2. Желтый провод «+» на тюльпан видео сигнала.
3. Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

• в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
• камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
• врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
• на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
• накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
• на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

• Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
• Оплётку от штатного к оплётке от разрезанного новой камеры
• Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
• Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

Подключение камеры заднего вида

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.



Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

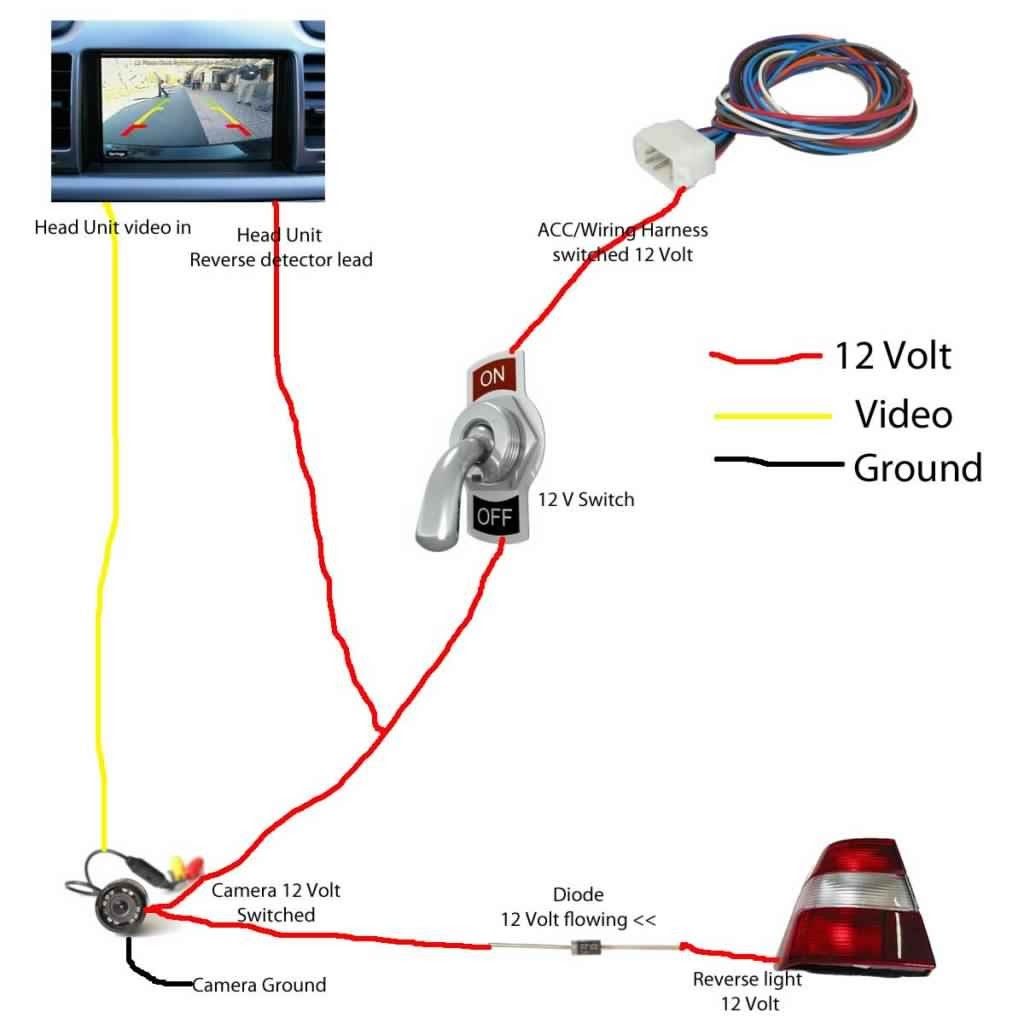

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.



Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Вариант беспроводного подключения см. ниже.



Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.



Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.



Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
4. Прикрепить на рамку номера.



Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Подключение камеры заднего вида к магнитоле 🚗

Ставить или нет, камеру заднего хода, решает каждый водитель сам. ⭐ ⭐ ⭐ ⭐ ⭐ Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:



• • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.



• Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
• Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Схема подключения камеры заднего вида: схемы, порядок работ, рекомендации

Количество автомобилей на дорогах растет в геометрической прогрессии. Мест на парковках становится все меньше. Вместе с этим производители увеличивают габариты легковых машин, тем самым уменьшая их возможности маневрирования на парковке. Это приводит к аварийным ситуациям при движении задним ходом. Решить данную проблему поможет установка камеры заднего вида на автомобиль.

Для чего нужна камера

Автодизайнеры нередко в угоду внешнему виду машины жертвуют обзорностью. Особенно это касается зеркал заднего вида. У каждого авто есть своя “мертвая зона” — место, в котором видимость ограничена или отсутствует. Кроме того, небольшие препятствия в виде бордюров, натянутых цепочек, фаркопов других машин невозможно заметить при движении задом даже в зеркалах с хорошим обзором.

Решение было найдено в виде установки парктроников — устройств, работающих по принципу сонара. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия. Однако не всем подходит подобный метод. Несмотря на свою действенность, он недостаточно информативен.

Визуальная информация, предоставляемая автомобильной камерой, более содержательна. Глядя в монитор, можно понять местоположение машины относительно других объектов. Если говорить о штатных камерах заднего вида, то они кроме положения показывают габариты машины на экране и корректируют их относительно поворота рулевого колеса. То есть, двигаясь задним ходом, водитель видит, как будет проходить автомобиль между препятствиями, если он начнет маневрировать.

Как выбрать камеру

Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся. Дело в специфических условиях эксплуатации:

1. Камера должна показывать изображение при минимальной освещенности.
2. Устойчивость к высокой влажности и низким температурам.
3. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально.
4. Камера заднего вида должна иметь инструмент, позволяющий определять расстояние до объектов. В роли такого инструмента выступают рамка или направляющие линии, обозначающие габариты машины.
5. Камера устанавливается на бампере или монтируется в номерной знак. Поэтому она должна иметь соответствующее крепление.

Устройство должно соответствовать стандартным схемам подключения камер заднего вида. Схемы могут отличаться в зависимости от того, на какое устройство выводится изображение: монитор, 2 din магнитола, видеорегистратор.

Неплохо, если камера будет иметь инфракрасную подсветку. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Какую матрицу выбрать

В камерах заднего вида присутствуют матрицы двух разновидностей: CCD или CMOS. Каждая из них имеет как преимущества, так и недостатки. Например, CCD лучше воспринимает в темноте, тогда как CMOS имеет лучшее быстродействие и более низкую стоимость. Почти все современные фотоаппараты имеют матрицу CMOS.

Какие бывают способы установки камер

Есть несколько стандартных мест, где возможна установка камеры заднего вида на автомобиль. Выбор места зависит от разных факторов:

1. Тип кузова автомобиля. Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Поэтому в данном случае чем выше установлена камера, тем лучше.
2. Возможность подключения штатной камеры заднего вида. Для монтажа предусмотрено устройство, заменяющее стандартное освещение заднего номера. Однако подобные камеры продаются не для каждой модели автомобиля.
3. Универсальный крепеж. Он позволяет устанавливать приспособление на любую плоскость.
4. Установка камеры в табличку под номерной знак. Подобный способ хорошо себя зарекомендовал в случаях, когда место, на которое установлен номер, не забрасывается грязью при движении.

Бывают вовсе специфические способы установки из разряда тюнинга. Например, вынимается личинка замка багажника, а на ее место устанавливается камера. Функцию запирания замка в этом случае берет на себя электрический привод.

Какие бывают устройства вывода изображения

Некоторые устройства, используемые в автомобиле, уже имеют возможность вывода изображения. Это может быть магнитола 2 DIN с камерой заднего вида или видеорегистратор. Требования к этим устройствам простые: они должны иметь видеовход с функцией приема видеосигнала стандартов NTSC или PAL.

Также существуют салонные зеркала со встроенным монитором, на который можно выводить изображение с видеокамеры.

Минусом является мелкая картинка. Передача изображения с камеры заднего вида на регистратор также имеет этот недостаток.

Разрешающая способность видеокамеры

Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением 628 х 582 пикселей. Это связано с двумя причинами:

1. Матрица камеры формирует изображение, процессор преобразует его в цифровой сигнал.
2. После передачи сигнала принимающее устройство кодирует его в аналоговый сигнал телевизионного цветного формата. Стандарты PAL, NTSC изначально ограничены низким разрешением.

Теоретически существует возможность передавать на принимающее устройство видеосигнал в цифровом виде. Но в этом случае автомагнитолы, видеорегистраторы, автомониторы должны будут иметь встроенный компьютер для обработки видео, что значительно увеличит цену устройства.

Установка двух камер

Некоторые автолюбители не понимают, сколько места занимает их машина в пространстве. Им трудно не только парковаться задним ходом, но и передним. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Только одна из них будет монтироваться в передний бампер. В этом случае изменится схема подключения камеры заднего вида.

Схема дополнительно будет иметь пятиконтактное реле, которое будет переключать подачу сигнала с одной камеры на другую.

Когда машина движется вперед, реле будет подавать видеосигнал с передней камеры на монитор. В случае движения задним ходом питание с сигнальной лампы заднего хода подается на реле, и оно переключается. Затем видеосигнал начинает поступать с задней камеры.

Кроме этого, есть мониторы, имеющие два видеовхода. Такие устройства предназначены для подключения двух видеокамер и способны переключаться между ними. Здесь главное — не перепутать входы. К белому подключается фронтальная камера, постоянно транслирующая изображение. К желтому подключается задняя камера, срабатывающая при включении задней передачи. В этот момент монитор переключает изображение с передней на заднюю камеру.

Если в наличии только одна видеокамера, то нет разницы, в какой разъем она подключена.

Еще один важный момент: при подключении фронтальной камеры функцию зеркального отражения нужно отключить.

Какие материалы и инструменты понадобятся для установки

Чтобы выяснить, какие инструменты понадобятся, нужно определить объем работы. Если устанавливается беспроводная камера, которая подключается к салонному зеркалу, то инструменты нужны лишь для того, чтобы установить камеру в бампер или в номерную табличку. Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения.

Если происходит подключение камеры заднего вида к китайской магнитоле, то нужно выяснить, с каким стандартом видео она умеет работать. Может случиться, что она работает с PAL, тогда как камера передает изображение NTSC. В этом случае придется либо менять магнитолу, либо дополнительно подключать монитор.

Для проводного соединения нужно будет частично разбирать салон и багажник. Поэтому нужны будут отвертки нескольких видов, специальные лопатки — клипсосъемники. Провода, клеммы, разъемы должны идти в наборе с камерой. Также в комплекте должна быть инструкция и схема подключения камеры заднего вида к схеме устройства вывода изображения. Кроме этого, нужны будут: изолента, пассатижи, кусачки, термоусадочная трубка, паяльник и припой.

Классическое подключение камеры

Подключение китайских магнитол к камере заднего вида происходит простым способом, не требующим специфических знаний. Питание для работы камеры идет от плюсового провода фонаря заднего хода. Минус можно взять от любого удобного места. Поэтому когда включается задняя передача и загорается фонарь заднего хода, автоматически начинает работать камера. И также она выключается в момент отключения задней передачи.

В данном подключении есть один нюанс. Некоторые магнитолы и мониторы с диагональю от 7 дюймов и выше имеют другую схему подключения камеры заднего вида. Схема, кроме стандартных разъемов, включает в себя дополнительно провод возбуждения. Если шнур камеры не имеет его, а характеристики магнитолы или монитора требуют, то шнур возбуждения делается путем подключения провода одной стороной к плюсу фонаря заднего хода, а другой стороной к проводу reverse на магнитоле.

Провод возбуждения выполняет функцию включения. Даже если монитор или автомагнитола 2 din с камерой заднего вида имеют постоянное подключение к плюсовому проводу, они остаются в неактивном состоянии, пока по шнуру возбуждения не будет подан сигнал.

Подключение камеры заднего хода к планшету

Множество водителей используют в качестве навигаторов смартфоны и планшеты. В связи с этим возникает вопрос: можно ли на планшет выводить изображение с камеры заднего вида на «Андроид»?

Использование планшета в качестве монитора для камеры — довольно специфическая задача. Ведь у планшета нет стандартного разъема video in.

Несколько лет назад появились устройства, позволяющие захватывать и преобразовывать аналоговый видеосигнал. Это приспособление называется EasyCAP. Оно имеет размеры флешки и присоединяется к USB-порту планшета или смартфона.

Нужно оговориться, что EasyCAP работает с планшетами, имеющими процессоры Snapdragon, Tegra, Allwinner/BoxChip. И не работает на устройствах с процессорами MTK.

Программное обеспечение EasyCAP постоянно обновляется. Для своей работы приспособление требует наличие Android 6.1 и выше.

Заключение

После установки камеры заднего вида существенно упрощается процесс парковки автомобиля, особенно если у него большие габариты. Сама установка не несет в себе сложностей: достаточно иметь четкую инструкцию по подключению и небольшой опыт обращения с техникой. Но если нет уверенности в правильности самостоятельной установки, всегда найдутся специалисты, готовые помочь справиться с этой задачей.

Схема Подключения Камеры Заднего Вида

Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла.

Есть только один рабочий вариант подключения питания камеры из четырех.

Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.
Подключение камеры заднего вида

Это немаловажный аспект. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер.

Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню Factory menu и настроить способ активации CAN bus или Rear wire. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера по виду похож на флешку со штекером для видеовхода.

Часто камеру заднего вида подключают к магнитоле Выполняя , следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки.

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Во-первых, установка производится в разные места.

Подключение камеры заднего хода

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”

От новой камеры отходит шнур с разъёмом типа тюльпан. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Назначение и работа камер заднего вида Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы.

Поэтому нужен диод для выпрямления и конденсатор для сглаживания пульсаций и только после них подается плюс на обмотку, чтобы реле нормально замкнулось. Имея опыт в радиоэлектронике нарисовал проверенные лично схемы подключения камеры заднего вида, которые помогли уже очень многим людям.

Можно собрать вот такой готовый модуль.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Для работы подходит размер экрана монитора, качество разрешения. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля.

В итоге подключенная камера не должна выбиваться из общей картины. Контроль исправности ламп не распространяется на прикуриватель — вот с него и берем чистый плюс, а реле нужно, чтобы управлять этим плюсом.
Особенности выбора камеры заднего вида с алиэкспресс

Схема подключения камеры заднего вида

Если подключить камеру к лампам ЗХ просто через реле с чистым питанием, то реле трещит как сумасшедшее, а камера не включается так как реле не дает питание! Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов.

При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Если такой ход не решит проблему, придется мастерить защитный экран.

Конденсатор сглаживает пульсации контроля ламп, позволяя обмотке реле замкнуть реле.

Из-за импульсного тока контроля исправности ламп реле быстро щелкает и не включается! Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.

Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Что же делать, если установленная камера не работает или работает нестабильно? Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. Особенности подключения камеры заднего вида через видеоинтерфейс Активация камеры.

Подключение камеры заднего вида на Opel Astra J

Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Но у салонного освещения тоже есть контроль исправности ламп! Это может быть даже обычный планшет на Андроиде.

Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод. Вам просто необходимо подключить коаксиальный видеокабель. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор.

В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Свободный разъем видеокабеля подключается к специальному выходу головного устройства для поиска обратитесь к инструкции магнитолы.
Как подключить камеру заднего вида и другое дополнительное оборудование в автомобиле

Типичные ошибки при подключении камеры заднего вида

Сам прикуриватель свой коричневый минусовой провод берет от этого же болта на кузове.

Схема подключения камеры к дисплею автомобильной магнитолы Подключение к магнитоле Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством , идущим сзади.

Моделей видеокамер заднего вида великое множество. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов.

Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. В среднем стоимость КЗВ на рынке такова: 1.

Система контроля неисправности лампа

Поэтому ставится простая задержка отключения питания камеры. Способы установки: в плафон штатного освещения номерного знака. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.

Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер. Распиновка камеры заднего вида на 3 провода Распиновка камеры заднего вида на 4 провода Распиновка камеры заднего вида на 5 проводов Распиновка камеры заднего вида на 6 проводов Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Способ передачи сигнала.

Навигация по записям

Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5 , 6 и 7,5 В соответственно. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры. Теперь вы знаете всё о правильном подключении камеры заднего вида.

Стандартной длины метра для видеокабеля, метр — для силового провода может не хватить для подключения камеры в вашей модели авто. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.
Как Установить КАМЕРУ ЗАДНЕГО ВИДА Подробная Инструкция

Схему Подключения Заднего Задней Камеры К Монитору

Чувствительность съемки.

Для проводного соединения нужно будет частично разбирать салон и багажник. При выборе камеры нужно учитывать несколько важных моментов: Угол обзора.

Обычно камеру подключает к задним фонарям.
Подключение монитора и камеры заднего вида (быстрое подключение, проверка)

Несмотря на свою действенность, он недостаточно информативен.

Для этого потребуется специальный модуль. Для своей работы приспособление требует наличие Android 6.

Для этих водителей выход может заключаться в подключении 2 камер заднего вида.

Более подробно рассмотрим классический вариант подключения. Места соединений должны быть отменно заизолированы.

И также она выключается в момент отключения задней передачи.

Монитор 5 дюймов для камеры заднего вида 800х480

Критерии выбора

Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия.

Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры.

Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода.

Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse. Он позволяет устанавливать приспособление на любую плоскость.

Однако не всем подходит подобный метод.

Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

Способ передачи сигнала.
Подключение камер заднего вида к планшету

Система контроля неисправности лампа

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя. Samsung представляет Galaxy Tab S6 с обновленным S Понравилась статья?

Не лишним будет снабдить плюсовой провод дополнительным предохранителем 0,5 — 1А в цепи. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. Камера заднего хода автоматически отключается при отключении заднего хода.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Практические операции по установке видеокамеры Мы не рассматриваем установку камеры за задним стеклом автомобиля.

Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа. Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты.

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”

Нормальным считается угол обзора в — градусов. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение.

Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида может и наоборот , при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Неплохо, если камера будет иметь инфракрасную подсветку. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка. Как выбрать камеру Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся.
Подключение камеры заднего вида

Варианты установки

Это всем известные как тюльпаны. Существует несколько методов доукомплектации автомобиля камерой заднего вида обзор фаворитных моделей : отдельная камера, которая подключается к штатной мультимедийной системе или без помощи других установленному экрану; набор камеры с зеркалом заднего вида, на которое при движении вспять будет выводиться изображение.

Бывают вовсе специфические способы установки из разряда тюнинга. Им трудно не только парковаться задним ходом, но и передним. Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола.

При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Разрешающая способность видеокамеры Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением х пикселей. Если в комплектации нет этого устройства — его следует приобрести отдельно.

Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально. Программки для телефона, Наличие инфракрасной подсветки.

Статья по теме: Псд на замену электропроводки

Как подключить камеру заднего вида к зеркалу с монитором

Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Пристально отнеситесь к прокладыванию проводов. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами; прикрепить к рамке номерного знака; вмонтировать в бампер.

Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.

Процесс установки

Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов. Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Здесь главное — не перепутать входы.

Поколения Субару Forester Бампер Бампер задний Бампер фронтальный Усилитель бампера Усилитель бампера задний нижний Усилитель бампера задний верхний Усилитель бампера фронтальный нижний Усилитель бампера фронтальный верхний Решетка фронтального бампера Решетка фронтального бампера Решетка фронтального бампера левая нижняя Решетк Нам понадобится и то и другое. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Автолюбители считают более практичным использовать дисплей одного из существующих устройств.
КАК УСТАНОВИТЬ КАМЕРУ ЗАДНЕГО ХОДА своими руками?

2018 Руководство по подключению и установке резервной камеры / камеры заднего вида

Камера заднего вида

— хороший вариант безопасности при движении задним ходом, потому что вы можете легко увидеть пространство позади вашего автомобиля. Если за вашей машиной есть дети / препятствия / другие люди, вы можете все увидеть с помощью камеры заднего вида. Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и лучше подходит для проверки неисправности камеры.

Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но метод подключения камеры заднего вида при установке камеры заднего вида является последовательным.

Каждый модный автовладелец должен изучить инструкцию по установке камеры заднего вида, чтобы узнать, как ее передвинуть. На рынке представлены камеры заднего вида совершенно разных стилей. Сначала вам нужно найти самую простую резервную камеру.Большинство этих камер заднего вида установить несложно.

Изображение руководства по установке резервной камеры / камеры заднего вида

Вы можете выполнить установку самостоятельно, прочитав руководства по установке или просмотрев видеоуроки о том, как их установить. Прочитав учебные пособия, вы сможете понять, какие элементы необходимы для этого, и навыки, с которыми эти элементы работают.

Резервная камера / камера заднего вида [монтажный жгут]

• Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) для резервного питания лампы и для переключения монитора / кабеля GPS]) + кабель видеоадаптера
• Гнездовой разъем Poer (красный) + штекерный разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервной лампе (-ve)

Изображения проводки камеры заднего вида

Руководство по установке триггерных проводов камеры заднего вида

Для установки вам потребуются следующие элементы, в том числе:

• Кабель RCA
• Жгут питания
• Камера

Это самые важные вещи, которые вам нужны, может быть пара других.

Резервная камера Кабель RCA

Это еще один элемент, необходимый для установки резервной камеры. Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. его можно использовать для ассоциации видео. его функция — запускать монитор с камеры.

Длина кабеля может быть разной, от 45 см до 65 см. Бывают случаи, когда кабель может быть пустым. это сырой свинец, и его можно использовать для разных целей.

Кроме того, необходимо указать, что в способе установки эти кабели использовались иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

Камера заднего вида Жгут питания

Жгут питания — это еще один инструмент, который вам нужен для установления связи и, следовательно, для установки. Это включает в себя подключение к источнику постоянного тока. Он включает в себя провод питания на 12 В, а также черный провод заземления.это может быть главным образом мужской разъем питания постоянного тока. Он дополнительно включает женский вывод питания на двенадцать вольт.

Резервная камера

Камера — это самый важный предмет, который вам нужен на протяжении всей установки. Камера сравнима с монитором. Это часто происходит из-за того, что им нужны аналогичные варианты, в которых важен одиночный кабель и вилка питания постоянного тока, а также желтый провод RCA. Вы бы сделали резервную камеру, чтобы наблюдать за задним препятствием при движении задним ходом.

Камера заднего вида, также называемая резервной камерой, помогает вам видеть, что находится позади вашего автомобиля, не отвлекаясь от движения назад.Хотя это устройство является обычным явлением для нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида к своему автомобилю, если она не прилагалась к ней.

Руководство по установке резервной камеры:

Кроме того, очень важно проинформировать пользователей о том, что у монитора может не быть триггерного провода. Не рекомендуется использовать его только вручную. это часто не так. Большинство мониторов не оснащены триггерной проволокой, потому что они обладают так называемой функцией распознавания видео. Видеопоток будет непрерывно строиться, они запускаются механически.

Если вы хотите продолжить установку, вот несколько шагов и процедур. Вы должны это соблюдать.

Камера заднего вида / Камера заднего вида Процесс установки:

1. Вырезание отверстий в коробке безопасности
Первый этап процесса установки — подвести питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, необходимо подойти к блоку предохранителей. Работа монитора определяется линией триггера, используемой для подключения.

Лучше всего подключить его к плюсу фонаря заднего хода автомобиля. Когда он открыт, монитор будет автоматически открываться всякий раз, когда шестерня находится напротив.

Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, а это значит, что всякий раз, когда вы открываете ключ, открывается монитор.
Пока вы выключаете двигатель, он гаснет. Этот механизм лучше всего подходит для тех, кто пользуется коммерческим транспортом.

2. Установка камеры заднего вида:

Вы только что видели первый шаг подключения. Второй шаг отличается от первого. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 на выходе «мама».

3. Подключение питания как к монитору, так и к камере заднего вида:

На этом этапе вы должны подать питание на камеру, просто подключив красную линию к источнику питания 12 В.В качестве альтернативы вы можете подключить к положительной стороне обратной стороны автомобиля и подключить черный к земле.

4. Установка монитора
Когда вы убедитесь, что монитор отключил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пора системе заработать.

Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5) для продолжения подключения.При подключении обратитесь к информации, представленной выше, потому что она поможет вам завершить процесс подключения.

Когда вы знаете, что соединение установлено, следующим шагом будет его очистка. Когда он откроет ключ или повернет его задним ходом, он начнет работать.

Руководство по установке камеры заднего вида 4 шага

1. Соедините положительный и отрицательный провод источника питания резервной камеры с положительным и отрицательным выводами резервного светильника (Backup Light).

Когда активируется резервный облегченный, резервная камера дополнительно активирует .

Примечание: не подключайте возможность обеспечения провода резервной камеры с визуальным сигналом или хвостовым облегчением.

2. Соедините видеокабель камеры заднего вида с камерой заднего вида / камерой заднего вида и установите входной кабель RCA video из жгута радио.

Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA Video-in от радио.

3.Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый, модифицирующий совершенно другую модель) от жгута радиоприемника с положительным контактом резервного легкого груза.

Когда радиостанция обнаруживает, что резервный легкий вес включен по напряжению, радиостанция автоматически переключается в режим входа камеры резервного копирования .

Некоторые из видеокабелей резервных камер соединены (см. Изображение внизу) с пусковым проводом для увеличения результатов полицейского расследования резервных камер в положительном выводе резервного легкого груза.

4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода полицейского расследования резервной камеры и положительного контакта резервного облегченного устройства.

Примечание. Эта привязка провода является наиболее важным этапом в руководстве по установке.

Если радиостанция не может переключиться в режим ввода резервной камеры механически после включения резервного легкового груза, пожалуйста, проверьте баржу между проводом полицейского расследования и проводом спускового механизма или вопрос, что провод спускового механизма сломал некоторые элементы.

Best Backup / Камера заднего вида Руководство по подключению и установке

Система видеосвязи

Указанные выше инструкции по установке резервной камеры не применимы к видеосистемам. Это система, основанная на триггерной линии. Обсуждавшаяся ранее связь почти такая же.

Если вы хотите установить соединения на основе видео, первое, что нужно сделать, — это освоить все компоненты. Это поможет процессу установки.
сборка
Для видеоподключений вам потребуются следующие элементы. В их число входят:

• Кабель RCA
• Жгут проводов питания камеры
• монитор
• Видеокамера
• Жгут проводов питания монитора

Это основные компоненты или элементы, необходимые для данного подключения. Эти проекты должны выполнять важные функции, а именно:
Аудио и видео линии
Еще одним аспектом процесса установки является кабель RCA.Это важный аспект, который включает видеокабель RCA, подключенный к камере. У него важная цель. Может поставлять мониторы от камер.

Жгут проводов питания камеры
Сюда входит разъем питания постоянного тока, которым является шнур питания. Разъем питания постоянного тока подключается к проводу питания на 12 В, точно так же, как черный используется для заземления. Он также использует 12-контактную вилку питания.

монитор
Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход — кабель RCA, имеет разное покрытие, красный, белый, желтый кабель.

Белая и желтая куртки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить ее, потому что для нее требуется такой же процесс подключения.

Видеокамера
Камера — самая важная часть системы. Это не то же самое, что и в случае подключения триггера.В чем-то они разные. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

Жгут проводов питания монитора
Это еще один важный аспект процесса установки. Монитор оснащен шнуром питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны — два провода.

Они включают красные и черные линии. Черные провода, как обычно, будут на земле, а красная линия станет плюсом питания.

Установка резервной камеры Окончательный отчет:
Это то, что вам нужно для установки резервной камеры. Процесс установки несложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

Это означает, что вы должны прочитать инструкции и следовать им. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это сами. Если вы думаете, что сделать это непросто, вы можете нанять специалиста, который сделает это за вас.

видео на основе установка резервной камеры , это этапы, которые она займет:

1, Подключите автомобильное зарядное устройство с помощью разъема заднего вида и подключите его к прикуривателю. (Процесс установки должен быть начат с подключения кабеля питания постоянного тока к монитору, предназначенному для подачи питания. Убедитесь, что подключение выполнено правильно.)

2, Подключите передатчик к камере заднего вида. (подключение предназначено для подключения питания к монитору мощности.Вы можете подключить красную линию к источнику питания 12 В, а затем заземлить черную. Обычно питание монитора вынимается из блока предохранителей.)

3, С помощью тестового карандаша найдите в R-gerar кабель заднего фонаря + 12 В для камеры заднего хода (теперь самое время подключить задний фонарь и питание камеры к разъему камеры. Как уже упоминалось, косичка важна, потому что она обеспечивает питание доступен для камеры и подключает видеовыход к монитору.)

Эффект

(подключите питание к камере, вы можете просто подключить ее к красной линии и к источнику питания 12 В. Черные кабели должны входить в землю, как обычно. Энергия, которая поступает в камеру, обычно исходит от заднего фонаря.)

Бесплатное онлайн-руководство по установке камеры заднего вида

Большинство камер снабжены инструкциями по установке дублирующего блока. Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать во всех размерах и формах в соответствии с вашими личными предпочтениями и предпочтениями.Это тот стиль, который вам нравится, но ваш выбор должен обеспечить четкий контур или изображение заднего фонаря. Также необходимо подумать об этом, чтобы помочь вам при выборе метода установки. Даже начинающие пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть принуждены воспринимать их и распознавать различные части.

Если вы недавно приобрели систему на сайте Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить камеру заднего вида, прочитайте Руководство по установке камеры безопасности.Иногда установка выполняется клиентом, и если мы предоставляем платную линию поддержки, вам может потребоваться дополнительная помощь.

Не работает камера заднего вида

Камера заднего вида Диаграмма эффектов обычного рабочего дисплея

1. Если камера заднего вида установлена ​​заново, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

2. Камера заднего вида не может работать внезапно, также проверяется, не ослаблена ли линия или проверяется, не повреждена ли резервная камера.

3. Последнее, что вы не можете сделать, — проверить машину непосредственно в 4S и позволить персоналу проверить ее за вас.

A: Как установить резервную камеру?
Q: Пошаговая инструкция по установке резервной камеры.

Европейский номерной знак автомобиля / камера заднего вида | RCS

.

Как правильно подключить камеру заднего вида. Видеоинструкция

Как мы и обещали в предыдущей статье о типах подключения камеры заднего вида (с использованием видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), мы предлагаем вам несколько советов, а иногда даже требования к подключению питания камеры. в машине. Также мы предоставляем краткое, но очень подробное видео-руководство. В статье будут рассмотрены следующие вопросы:

Как подключить питание камеры заднего вида в автомобиле

Подключение питания камеры заднего вида — процесс важный и гораздо более трудоемкий, как может показаться.Неправильный блок питания может привести к повреждению самого устройства или проводки автомобиля, неправильной работе камеры или плохому качеству картинки.

Прежде всего, нужно взять «+» и «-» всех подключенных устройств из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Затем ознакомьтесь с логикой работы установленного оборудования. В конечном итоге камера должна соответствовать общей картине. Что это означает на практике? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство / монитор, то камеру следует подключить соответствующим образом.Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает нагретую матрицу и прекрасное изображение, особенно в ночное время. Также в некоторых автомобилях активируется видеовход для камеры заднего вида.

• Если вы хотите подключить камеру заднего вида указанным выше способом, вам нужно будет узнать минимальный порог напряжения камеры и использовать преобразователь мощности. Это коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе.Подбирать его следует в соответствии с силовым элементом резервной камеры. Например, мы предлагаем преобразователи питания на 5, 6 и 7,5 В.
• Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) активируется переключением на заднюю передачу, вы можете подключить ее к фонарям фонарей заднего хода. Если есть «явные» плюсы и минусы, не сомневайтесь и подключайте питание туда. Если есть пульсирующий сигнал (ШИМ-мерцание), вам понадобится фильтр, чтобы выровнять сигнал. Например, для этой цели можно использовать конденсатор.

Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем посмотреть это видео-руководство. И не забудьте поставить лайк видео и подписаться на наш канал YouTube, если вы еще этого не сделали.

Особенности подключения камеры заднего вида через видеоинтерфейс

• Активация камеры . Когда камера заднего вида подключена через видеоинтерфейс, она активируется через шину CAN или с помощью +12 В от ламп заднего хода.Это зависит от машины. Поэтому при подключении видеоинтерфейса необходимо войти в заводское меню и настроить способ активации (шина CAN или задний провод).
• Идентификация монитора . При подключении видеоинтерфейса следует правильно определить размер / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
• Идентификация камеры OEM / вторичного рынка . При подключении видеоинтерфейса следует установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно отображаться изображение.Т.е. Если вы подключаете запасную камеру на вторичном рынке, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включенной задней передаче. Если уже установлена ​​OEM-камера заднего вида и вы используете видеоинтерфейс для подключения сторонней навигации или источников видео, установите соответствующее положение DIP-переключателя. Узнать правильную позицию поможет инструкция к видеоинтерфейсу.
• Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC).Стандарты видеосигнала, поддерживаемого камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, воспользуйтесь конвертером.

Распространенные ошибки при подключении камеры заднего вида

• Питание снимается с разных точек . Очень часто установщик берет «+» с ламп заднего хода, а «-» с шасси.Мы просим вас и даже настаиваем на том, чтобы этого не делать. Если вы это сделаете, появится разница потенциалов, а напряжение в разных точках может отличаться и постоянно меняться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного и того же места !!! Например, вы можете взять его с монитора или головного устройства.
• Питание подключено к пульсирующему сигналу от фонарей заднего хода.Во многих автомобилях, особенно в немецких, сигнал на лампах заднего хода всегда пульсирует. Таким образом автомобиль проверяет, исправны ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, его необходимо выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если вы поставите конденсатор на ровный сигнал, но не отделяете его от OEM-системы, то уже выровненный сигнал будет передан на лампы заднего хода, а бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные.(смотреть видео).
• Подключение камеры на постоянно работающей основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это случается очень часто.
• Различные видеосистемы с поддержкой камеры и автомобильной мультимедийной системы.

Что делать, если установленная камера не работает или работает некорректно?

• Прежде всего, никогда не устанавливайте камеру, не проверив, работает ли она. Это сэкономит много времени вам и вашим клиентам. Мы тестируем устройства, которые продаем, однако камера могла быть повреждена, скажем, во время доставки или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
• Проверить соединительный кабель. Поставляемый в комплекте кабель обычно имеет длину от 3 до 5 метров. Поэтому при прокладке трос может сложиться или сломаться. Бывает довольно часто.
• Проверить правильность подключения питания
  • Плюс и минус взяты из одного и того же места?
  • Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
  • Используется ли преобразователь мощности?
  • Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части статьи)
• Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т.е.е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. Информацию выше и видео).
• Если через видеоинтерфейс подключена резервная камера, а изображение не отображается или имеет плохое качество, проверьте настройки активации в заводском меню, а также исправьте положение DIP-переключателей.
• Если изображение искажено или черно-белое, или даже изображение на экране не отображается, видимо видеосистемы, поддерживаемые камерой заднего вида, и автомобильная мультимедийная система не совпадают. Купите камеру, поддерживающую видеосистему вашего автомобиля, или воспользуйтесь конвертером.

Теперь вы знаете все о том, как подключить камеру заднего вида к машине. Соблюдайте эти правила и вы получите очень полезного и надежного помощника. Если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить установщика.

.

Как найти адрес IP-камеры и настроить удаленный просмотр (шаги и видео) — блог Reolink

Адрес IP-камеры

— ключ к удаленному просмотру.

Правильный адрес IP-камеры позволяет получить доступ к конкретной камере в переполненном Интернете, который часто полностью заполнен различными электронными устройствами.

Здесь мы познакомим вас с тремя способами быстрого и простого определения IP-адреса сетевой камеры (с пошаговыми инструкциями и видео).

И что еще более важно, вы узнаете, как настроить удаленный просмотр с адресом IP-камеры здесь, по шагам.

Содержимое:
# 1. Основные сведения об адресе IP-камеры, которые необходимо знать
# 2. Как узнать IP-адрес вашей сетевой камеры
# 3. Настройка IP-адреса IP-камеры для удаленного просмотра
∙ Веб-браузеры (с Интернетом или без него)
∙ Стороннее программное обеспечение
∙ Конфигурация NVR
# 4. Список IP-адресов незащищенных камер видеонаблюдения

Примечание редактора: Фактически, вам не нужно возиться с адресом IP-камеры для удаленного просмотра, благодаря технологии P2P. Камеры с поддержкой P2P позволяют получить доступ к потоковой передаче в реальном времени локально и удаленно, используя номер UID (уникальный идентификатор) для камер наблюдения, чтобы добавить его в программное обеспечение.

А некоторые камеры безопасности (например, камеры Reolink) значительно упрощают этот процесс, автоматически сканируя адрес IP-камеры и добавляя его в программное обеспечение для мониторинга.

ПОДОЖДИТЕ! Перед отъездом ознакомьтесь со специальными предложениями:

Прямо сейчас вы можете получить ЭКСКЛЮЗИВНЫЕ и БОЛЬШИЕ скидки на широкий спектр камер и систем видеонаблюдения Reolink, беспроводных и подключенных к сети, внутри и снаружи.

Основные сведения об адресе IP-камеры

, которые необходимо знать

Почему так важен адрес IP-камеры?

Вы узнаете это, если поймете, что такое IP-камера и как она работает:

IP-камера — это тип цифровой видеокамеры, которая отправляет и принимает данные через Интернет. И каждой камере нужен уникальный адрес IP-камеры, чтобы вы могли найти ее, просмотреть и управлять ею в Интернете.

В общем, камеры видеонаблюдения могут получить свои IP-адреса в локальной сети двумя способами.

Вы можете подключить камеру к маршрутизатору или сетевому видеорегистратору (сетевому видеорегистратору), оба из которых поддерживают протокол DHCP и могут автоматически назначать камере уникальные адреса IP-камеры. (Убедитесь, что функция DHCP включена, чтобы вы могли найти IP-камеру в сети. Для некоторых марок камер может потребоваться сделать это вручную на странице настроек камеры.)

Вот почему беспроводным камерам видеонаблюдения необходимо физическое сетевое кабельное соединение для первоначальной настройки — чтобы получить новый адрес IP-камеры и подключить ее к домашней сети маршрутизатора.Тем не менее, камеры с батарейным питанием подключаются к сети Wi-Fi путем сканирования QR-кода вашим телефоном, что делает всю установку по-настоящему бесплатной.

Примечание: NVR будет выполнять работу только в своей подсети, то есть этот адрес IP-камеры используется только для передачи видео с камеры на NVR. После подключения камеры к монитору вы сможете получить доступ к записям и просмотру в реальном времени. Если вы хотите удаленный просмотр, подключите камеру к маршрутизатору.

Как найти адрес IP-камеры: 4 простых способа

Вот 4 варианта определения IP-адреса камеры.

№1. Найдите адрес IP-камеры с помощью сопутствующего программного обеспечения камеры видеонаблюдения

Это самый простой способ узнать IP-адрес камеры видеонаблюдения.

Самый простой способ узнать IP-адрес камеры видеонаблюдения — это проверить страницу сети в программном обеспечении камеры видеонаблюдения (мобильное приложение или клиент для ПК). На сетевой странице будет отображаться вся информация об IP-адресе вашей камеры.

Как правило, вы можете получить IP-адрес камеры видеонаблюдения за 2 простых шага. В качестве примера возьмем камеры Reolink:

Шаг 1. Загрузите бесплатное программное обеспечение Reolink на свой телефон или компьютер.

Шаг 2. Зайдите в настройки своего устройства, а затем найдите IP-адрес камеры видеонаблюдения на вкладке «Состояние сети».

Вот и видеоурок:

№ 2. Найдите адрес IP-камеры через программу настройки маршрутизатора

Еще один простой способ получить IP-адрес вашей камеры видеонаблюдения — проверить страницу « DHCP Clients Table » или « Attached Devices » в программном обеспечении конфигурации маршрутизатора.На странице отображаются все IP-адреса устройств, подключенных к маршрутизатору. И вы можете быстро идентифицировать IP-адрес вашей камеры видеонаблюдения с помощью уникального MAC-адреса камеры.

Например, вы можете легко найти адреса камеры Reolink, выполнив следующие шаги:

Шаг 1. Введите IP-адрес шлюза маршрутизатора.

Шаг 2. Проверьте MAC-адрес IP-камеры через программное обеспечение камеры.

Шаг 3. Перейдите на страницу настроек WiFi> страница сервера DHCP и найдите адрес IP-камеры в соответствии с MAC-адресом камеры.

№ 3. Найдите адрес с помощью онлайн-средства поиска адресов IP-камеры

В Интернете есть много средств поиска и сканирования адресов IP-камер. Например, Advanced IP Scanner (для ПК) и Fing (для мобильного устройства) могут сканировать все устройства, подключенные к Интернету, и показывать вам IP-адреса камеры безопасности, MAC-адрес и производителя для всего.

№ 4. Найдите IP-адрес системы видеонаблюдения через URL-адрес страницы конфигурации камеры

Если у вас есть доступ к странице настроек и конфигурации камеры видеонаблюдения, вы можете получить адрес IP-камеры, просмотрев URL-адрес страницы настроек вашей камеры.

Вот в чем дело: адрес IP-камеры — это то, что указано в верхней части URL-адреса. Если URL-адрес страницы настроек вашей камеры видеонаблюдения начинается с «http://183.37.194.134», то IP-адрес камеры может быть 183.37.194.134.

Как получить удаленный доступ через Интернет с адресом IP-камеры

С правильным адресом IP-камеры видеонаблюдения вашим следующим шагом, вероятно, станет настройка переадресации портов.

Перенаправление портов — это общее решение для удаленного просмотра.

На самом деле, все, что вам нужно сделать, это найти общедоступный адрес IP-камеры (http: // wanip: httpport), и тогда вы сможете получить доступ к камере, где бы вы ни находились.

Вот подробные шаги:

Шаг 1: Найдите адрес IP-камеры в локальной сети.(У нас уже есть.)

Шаг 2: Проверьте «HTTP-порт» и «RTMP-порт» камеры с помощью программного обеспечения камеры безопасности. В качестве примера мы возьмем клиент Reolink.

Нажмите «Сеть» -> «Дополнительно», а затем нажмите «Настройка» рядом с «Настройка порта», после чего вы найдете страницу со всей информацией о настройке порта.

Примечание: Номер порта можно изменить перед его пересылкой на адрес IP-камеры.

Шаг 3: Войдите в свой маршрутизатор, чтобы настроить правила переадресации портов.

Введите номер порта и адрес IP-камеры по мере необходимости. Некоторые маршрутизаторы могут позволить вам указывать типы пакетов (TCP или UDP). Если возможно, выберите оба варианта, в противном случае выберите TCP.

Шаг 4: Проверьте WAN IP-адрес вашего маршрутизатора.

Щелкните здесь, чтобы проверить текущий WAN IP-адрес домашней сети.

Шаг 5: Введите сетевой URL-адрес IP-камеры в адресной строке.

Формат общедоступного IP-адреса камеры видеонаблюдения: http: // (wanip): (httpport).

Итак, если ваш IP-адрес в глобальной сети 183.37.194.135, а порт HTTP — 805, IP-адрес домашней камеры безопасности должен быть «http://183.37.194.134:805». Введите его в адресную строку, появится просмотр в реальном времени.

Бонус: Имея IP-адрес камеры видеонаблюдения, вы можете подключить камеру к компьютеру даже без Интернета. Главное, что вам нужно сделать, это изменить IP-адрес компьютера на тот же сетевой префикс, что и адрес IP-камеры. Вот как это сделать (проверьте метод 1).

Как настроить удаленный просмотр с помощью стороннего программного обеспечения

Некоторые из вас могут предпочесть использовать стороннее программное обеспечение, такое как Blue Iris или iSpy для удаленного просмотра. В этом случае вам нужно будет добавить камеры вручную через адрес IP-камеры.

Обратите внимание, что ваша камера должна быть совместима со сторонними производителями, чтобы программное обеспечение могло ее обнаружить.

Здесь мы берем программное обеспечение Blue Iris в качестве примера, чтобы показать шаги по настройке IP-адреса камеры видеонаблюдения:

Шаг 1. Запустите Blue Iris, нажмите кнопку + и выберите Добавить новую камеру.

Шаг 2. Настройте основную информацию о камере.

Введите имя камеры и выберите IP-адрес сети в качестве типа подключения. Установите флажок «Включить звук» и «Включить детектор движения», а затем нажмите «ОК».

Шаг 3. Настройте IP-адрес камеры видеонаблюдения.

Нажмите кнопку «Найти / проверить», чтобы найти камеру в локальной сети и выбрать «Сделать» в качестве марки камеры, например Reolink.Не забудьте изменить «Порт обнаружения» на 8000 (номер порта камеры Reolink по умолчанию, и вы можете изменить его в зависимости от ситуации).

Настройка IP-адреса камеры видеонаблюдения

через NVR

Как я уже упоминал, NVR автоматически назначает адреса IP-камер подключенным к нему устройствам.

Таким образом, камеры могут обмениваться данными с NVR в его подсети после того, как они будут включены и подключены.

То есть камеры начнут записывать и сохранять видео на NVR без подключения к маршрутизатору.Вы также можете получить доступ к просмотру в реальном времени после подключения системы камеры с IP-адресом к монитору.

Горячей Reolink RLK8-410B4

8-канальная система безопасности PoE

4 камеры видеонаблюдения 5MP / 4MP; 2 ТБ HDD 8-канальный сетевой видеорегистратор для круглосуточной надежной записи; Подключи и работай; 2 Сетевые решения.

Таким образом, вам не нужно знать адрес IP-камеры для удаленного просмотра.Многие сетевые видеорегистраторы с камерами видеонаблюдения, включая Reolink, позаботятся обо всем процессе: просто отсканируйте и добавьте все камеры в LAN.

Список адресов незащищенных общедоступных IP-камер

Как найти ближайший IP-адрес видеонаблюдения?

Вот как средство просмотра IP-адресов камер онлайн со временем добавляет в свою сеть больше камер видеонаблюдения. Есть даже веб-сайты, которые транслируют IP-адреса камер в реальном времени. Эти сайты обычно открыты для всех во всем мире без ведома владельцев камер.

Вот список IP-адресов незащищенных IP-камер, в котором указаны некоторые типы камер, которых следует избегать. Если вы используете одну из этих легко взломанных IP-камер, убедитесь, что вы изменили пароль для входа.

.

Производитель камеры	Имя пользователя	Пароль по умолчанию	IP по умолчанию
Ось	корень	Пройдено / ПУСТО	192.168.0.90
Brickcom	админ	админ	192.168.1.1
Canon	корень	Номер модели камеры	192.168.100.1
Дахуа	админ	админ	192.168.1.108
Дахуа	888888	888888	192.168.1.108
Дахуа	666666	666666	192.168.1.108
DVtel	Администратор	1234	192.168.0.250
HIKVision	админ	12345	192.0.0.64
Honeywell	администратор	1234	DHCP
Panasonic	админ	12345	192.168.0.253
Panasonic	админ1	пароль	192.168.0.253
Samsung	корень	4321	192.168.1.200
Samsung	корень	админ	192.168.1.200
Samsung	админ	4321	192.168.1.200
Samsung	админ	1111111	192.168.1.200
Sanyo	админ	админ	192.168.0.2
Sony	админ	админ	192.168.0.100
Toshiba	корень	ikwb	192.168.0.30

Источник: список IP-адресов незащищенных камер видеонаблюдения

.

Схема подключения шнура питания и AV-кабеля к головке Joying

新建 网页 3

Схема подключения джойстика, кабеля питания и AV-кабелей

Ниже приведены различные определения проводов:

1) Клавиши 1 и 2 предназначены для управления рулевым колесом.

, вам необходимо соединить ключ 1 или ключ 2 или ключ 1 и ключ 2 с вашим оригинальным проводом управления рулевым колесом, GND (черный провод) также должен быть подключен.

2) Провод «ILLUM» — провод управления подсветкой кнопок.

, вам необходимо соединить этот провод «ILLUM» с оригинальным проводом головного света автомобиля. Тогда подсветка кнопок работает.

3) «задний» провод обеспечивает питание вашей камеры заднего вида.

4) Провод «ACC» «BATT» «GND» важен для питания головного устройства.

5) Провод «ANT.CONT» обеспечивает питание вашей радиоантенны.

6) тормозной провод подключать не нужно. Функция была встроена в головное устройство.

Вот видео, показывающее электрическую схему:

Если при обновлении возникнут проблемы, свяжитесь с нами по адресу [email protected] или [email protected] мы постараемся помочь вам.

Twitter: https://twitter.com/joyingauto

.

Зеркало с монитором как подключить

Как подключить зеркало с камерой заднего вида для автомобиля и схема установки в салоне

Зеркало с камерой заднего вида — это устройство, которое для повышения безопасности позволяет более эффективно следить за дорогой позади автомобиля при движении задним ходом. Оно также служит для выведения полезной информации. Это достигается наличием встроенного дисплея.

Функции и характеристики

Угол обзора камеры вида с монитором в зеркале характеризует, насколько хорошо будут просматриваться объекты, расположенные слева и справа от транспортного средства. Существуют 2 варианта установки автомобильного зеркала с камерой:

• Вместо штатного салонного зеркала заднего вида.
• В качестве накладки на штатное зеркало с помощью зажимов.

Многие зеркала с камерой обладают парктроником, который облегчает парковку машины в стесненных условиях. Специальный радар, который устанавливается сзади автомобиля и подключается к устройству по проводам или Bluetooth, определяет расстояние до ближайшего препятствия. На экране будут появляться линии, указывающие на габариты. Если в устройстве есть динамик, то будут подаваться звуковые сигналы. Функция парктроника пригодится начинающим водителям для облегчения маневрирования.

Размер встроенного в устройство монитора может колебаться от 3 до 6 дюймов. Чем больше размер экрана, тем меньше область зеркала, выделяемая для обзора. Более дорогие модели могут оснащаться дополнительными устройствами и функциями, например навигатором, часами, видеорегистратором. Если в аксессуар встроен радар-детектор, то водитель сможет заранее снизить скорость перед приближением к средствам контроля.

Критерии выбора

Перед покупкой следует обращать внимание на входные и выходные интерфейсы. Чаще всего видеокамера заднего вида подключается с помощью кабелей с коннекторами RCA и гнездом для подключения питания. Если аксессуар рассчитан на 5 В, то необходимо убедиться в том, что на зеркале есть 4-контактное jack-гнездо. Камера заднего вида должна быть совместима по параметрам с этим устройством.

Чем выше разрешение получаемой с камеры картинки, тем более четкими и различимыми будут мелкие объекты. При выборе зеркала по размеру дисплея следует ориентироваться на удобство. Например, устройство с шестидюймовым экраном подойдет для просмотра видео и фото, но обзор позади автомобиля может быть затруднен ввиду сокращения полезной площади зеркала.

Рейтинг лучших моделей

Эти зеркала с монитором для камеры вида пользуются хорошим спросом и обладают всеми необходимыми функциями. В одних моделях под зеркальным полотном установлены небольшие мониторы. Некоторые зеркала представляют собой полноценные видеорегистраторы с входом для видеокамеры заднего вида.

Trendvision MR710GP

Это устройство представляет собой видеорегистратор в зеркале с камерой и монитором. Аксессуар обладает качественной матрицей, позволяющей снимать видео с разрешением Full HD и Super HD. Скорость обновления изображения составляет 60 кадров в секунду. Еще одним преимуществом является широкий угол обзора — 147º. Объем встроенной памяти составляет 128 Гб. Имеются 2 слота под карты памяти форматов SD и MicroSD. Для подключения камеры заднего вида предусмотрен видеовход.

Встроенный аккумулятор обеспечивает автономную работу устройства в течение 20 минут. Постоянное питание этого зеркала с монитором осуществляется от бортовой сети с напряжением 12 или 24 В. Устройство обладает встроенным 4,7-дюймовым дисплеем, расположенным посередине зеркала. Встроенный GPS-информатор предупреждает о появлении на пути постов ДПС. Функция навигатора отсутствует.

Autoexpert DV-525

Это зеркало с камерой и монитором для автомобиля может устанавливаться вместо штатного. Двойной видеовход позволяет подключить не только заднюю, но и переднюю камеру. Монитор, обладающий качественной цветопередачей и высокой контрастностью, расположен слева. Еще одно достоинство устройства Autoexpert DV 525 — надежность фиксации благодаря пружинному крепежу с регулируемой высотой. Пределы изменения — от 55 до 78 мм. Единственный недостаток — завышенная цена.

Dunobil Spiegel DUO

Это устройство представляет собой видеорегистратор с панорамным зеркалом, которое выгодно отличается наличием в комплекте видеокамеры заднего вида со стандартным разрешением VGA. Для подключения предусмотрен жгут проводов, оканчивающийся 4-контактным штекером. Устройство обладает различными полезными функциями, например датчиком движения и G-сенсором. Диагональ экрана — 4,3″. Для непродолжительной работы в автономном режиме предусмотрен аккумулятор емкостью 250 мАч.

Interpower Silverstone f1 Interpower HD-5

Это зеркало с камерой имеет 5-дюймовый дисплей с разрешением 800 на 480 точек. Питание устройства осуществляется от бортовой сети автомобиля. Дисплей отображает качественное изображение, яркость которого в летнее время может оказаться недостаточной. Еще один недостаток этой модели — короткие провода для подключения, что может вызвать затруднения при монтаже. Зеркало имеет хороший угол обзора, что позволяет пользоваться им по прямому назначению.

SHO Me M43

Это устройство с монитором под камеру вида широко распространено за счет невысокой стоимости. Оно обладает 4,3-дюймовым дисплеем с низким разрешением — 480 на 272 пикселя.

Автозеркало этой модели имеет небольшую высоту, что затрудняет его использование по прямому назначению.

Еще один недостаток заключается в заниженной контрастности и цветовой насыщенности дисплея. Но есть и преимущество — это наличие 2 видеовходов.

Как установить

Установка камеры вида с зеркалом — процесс несложный. Проще всего осуществляется установка камеры, вмонтированной в рамку номерного знака. Установка камеры вместо плафона потребует навыков и инструментов. Также нужно будет определиться с местом установки, чтобы обеспечивался хороший обзор и не допускалось запотевание и попадание дорожной грязи.

Установка зеркала

Если используется универсальная пружинная защелка, то для установки поверх штатного зеркала следует отжать одну из них как можно сильнее. Затем аксессуар аккуратно надевается, и защелка плавно отпускается. Таким же образом фиксируется другая защелка. При установке взамен штатного зеркала последнее снимается и новое устройство устанавливается с помощью крепления, входящего в комплект поставки.

Монтаж камеры

Чтобы установить камеру на вида с рамкой номерного знака, следует снять последний и прикрутить приспособление. Провода от аксессуара можно завести в кузов через багажник, просверлив рядом с площадкой госномера отверстие. После прокладки кабеля от камеры оно должно быть загерметизировано. Когда рамка будет установлена, номерной знак прикручивается на место.

Если планируется установка вместо одного из плафонов, то следует приобрести специальный комплект, подходящий под транспортное средство. Можно также поставить камеру внутрь штатного корпуса. Для этого следует разобрать его, прорезать в передней и задней крышках места под аксессуар и вставить его. После этого корпус собирается и уплотняется силиконовым герметиком.

Как правильно подключить

Схема подключения камеры на авто зависит от наличия требуемых интерфейсов. При подключении камеры через 4-контактный jack-разъем необходимо убедиться в правильной распиновке. Первый контакт коннектора подсоединяется к выключателю заднего хода, чтобы при замыкании его контактов дисплей зеркала включался. На второй контакт подается аналоговый видеосигнал с камеры заднего вида, а с третьего контакта подается напряжение 5 В. Четвертый контакт — это масса. Необходимо проверить и диаметр вилки и гнезда, чтобы они подошли друг к другу.

Вилка вставляется в гнездо на мониторе зеркала. Затем подключается видеосигнал путем вставки желтой вилки с камеры в гнездо на переходнике. Если на зеркале с монитором есть выход для питания камеры, то ее соответствующий коннектор вставляется в это гнездо. В противном случае питание подается отдельно от кнопки включения фонарей заднего хода. Это необходимо для того, чтобы камера была под напряжением не постоянно, а только во время движения задним ходом.

Проводка от камеры прокладывается по полу или потолку. Она должна располагаться как можно дальше от антенного кабеля и проводки автомагнитолы во избежание помех. Постоянное питание зеркала можно взять с плафона освещения. Для этого он снимается, и с помощью тестера определяется находящийся под напряжением контакт выключателя лампы. После этого провод припаивается или прикручивается так, чтобы он подсоединялся к нужной клемме.

Установка камеры заднего вида и зеркала с монитором — Mitsubishi ASX, 1.6 л., 2011 года на DRIVE2

Порядок установки камеры заднего вида и зеркала с монитором.1.Установку начал с салонного зеркала. Зеркало с монитором одевается поверх штатного и удерживается за счёт пружинных фиксаторов.2.Снял салонный светильник. Снимается легко, он на защёлках.

3.Подсоединил все провода к зеркалу и вывел в нишу светильника. Минус подсоединил к проводке светильника, плюс решил тянуть от фонаря заднего хода, чтобы включалось всё одновременно и монитор и камера. Понадобилось дополнительно 5м провода.

фонарь освещения салона

4.Протяжку проводов делал под обшивкой потолка (не снимая обшивки), снял только левый противосолнечный козырёк (легче отгибать подшивку потолка). Проводка прошла по правой стороне салона по краю дверных проёмов, для этого снимал дверной уплотнитель.

протяжка проводов

5.Вывел концы проводки в середину дверного проёма двери багажника (под обшивкой потолка).6.Теперь установка камеры. Снял пластиковую облицовку двери. Вытащил заглушку возле фонаря освещения номера, она как раз под установку штатной камеры, установил камеру,

она защёлкивается и крепится клипсой, вместо прокладки использовал двухсторонний скотч.

дверь без обшики

место установки камеры

камера установлена

7.Провода от камеры вывел в район фонаря заднего хода и соединил + и -.8.Провода от монитора протащил через гофру, где идёт шланг омывателя заднего стекла, и вывел к фонарю заднего хода, соединил + к + фонаря, а штекер камеры к штекеру монитора.

гофра для протяжки провода

соединение проводов

проводка фонаря заднего хода

9.Проверяем собранную схему. Включаем заднюю передачу, без запуска двигателя. Включается монитор, появляется изображение. Работает!

монитор с картинкой

10.Прячем все провода ставим обратно плафон освещения салона и собираем обшивку задней двери.Комментарии:1.Работа заняла около 2 часов.2.Провозился больше с прокладкой проводки.3.У монитора два выхода, камера подключается на второй.4.Парковочные линии на мониторе: жёлтая примерно-1м от бампера, зелёная -0,5м, красная-0,3м. габариты показывает правильно.

5.В темноте всё видно отлично.

Цена вопроса: 0 ₽ Пробег: 14500 км

Page 2

Порядок установки камеры заднего вида и зеркала с монитором.1.Установку начал с салонного зеркала. Зеркало с монитором одевается поверх штатного и удерживается за счёт пружинных фиксаторов.2.Снял салонный светильник. Снимается легко, он на защёлках.

3.Подсоединил все провода к зеркалу и вывел в нишу светильника. Минус подсоединил к проводке светильника, плюс решил тянуть от фонаря заднего хода, чтобы включалось всё одновременно и монитор и камера. Понадобилось дополнительно 5м провода.

фонарь освещения салона

4.Протяжку проводов делал под обшивкой потолка (не снимая обшивки), снял только левый противосолнечный козырёк (легче отгибать подшивку потолка). Проводка прошла по правой стороне салона по краю дверных проёмов, для этого снимал дверной уплотнитель.

протяжка проводов

5.Вывел концы проводки в середину дверного проёма двери багажника (под обшивкой потолка).6.Теперь установка камеры. Снял пластиковую облицовку двери. Вытащил заглушку возле фонаря освещения номера, она как раз под установку штатной камеры, установил камеру,

она защёлкивается и крепится клипсой, вместо прокладки использовал двухсторонний скотч.

дверь без обшики

место установки камеры

камера установлена

7.Провода от камеры вывел в район фонаря заднего хода и соединил + и -.8.Провода от монитора протащил через гофру, где идёт шланг омывателя заднего стекла, и вывел к фонарю заднего хода, соединил + к + фонаря, а штекер камеры к штекеру монитора.

гофра для протяжки провода

соединение проводов

проводка фонаря заднего хода

9.Проверяем собранную схему. Включаем заднюю передачу, без запуска двигателя. Включается монитор, появляется изображение. Работает!

монитор с картинкой

10.Прячем все провода ставим обратно плафон освещения салона и собираем обшивку задней двери.Комментарии:1.Работа заняла около 2 часов.2.Провозился больше с прокладкой проводки.3.У монитора два выхода, камера подключается на второй.4.Парковочные линии на мониторе: жёлтая примерно-1м от бампера, зелёная -0,5м, красная-0,3м. габариты показывает правильно.

5.В темноте всё видно отлично.

Цена вопроса: 0 ₽ Пробег: 14500 км

Автомобильное зеркало заднего вида с монитором и камерой заднего вида

• Магазины Китая
• BANGGOOD.COM
• Автомобилистам
• Пункт №18

Приветствую всех.В этом обзоре поговорим об автомобильном зеркале заднего вида с встроенным монитором и камерой заднего вида. Пару месяцев назад появилось у меня желание приобрести данное зеркало именно эту модель без видеорегистратора.На рынке это чудо стоит 4000 р я просто охренел от цены.Сказав продавцу, что в интернет магазинах оно стоит меньше 2000 р он пожал плечами.Продавец с бангуда предложил другие модели и камеры отдельно, но зачем они мне без монитора? А эту модель не давали и даже в продаже ее некоторое время не было из-за того, что эта устаревшая модель.Но спустя 2 месяца появилось это зеркало, сразу попросил ее на обзор и они выслали его на следующий день. Мне нужна была именно эта модель с 4.3 дюймовым экраном и без видео регистратора, так как я не доверяю таким моделям 2 в 1,3 в 1 и т.д.Да это компактно, но качество записи видео там просто ужасное так еще и навигаторы кривые. Пришла посылка, как обычно, слегка в помятой коробке.Камера и провода были отдельно в пакетике примотаны скотчем к коробке

Зеркало упаковано поролоном хорошо с обеих сторон+сама коробка была обмотана

Размеры зеркала такие

На задней части видим крепления на ваше штатное зеркало, оно универсальное т.е подходит на все зеркала

Тут же на задней части видим 3 кнопки которые отвечают за настройки.Средняя кнопка меню и боковые выбор.Настройки небольшие это: язык, яркость, контраст и формат дисплея.Лично я оставил все настройки по стандарту, кроме языка.

На креплениях имеются резиновые прокладки дабы не поцарапать ваше штатное зеркало, но мне показалось что эта прокладка очень из тугой резины как то не очень( Первый косяк который я заметил это ржавчина на креплении

Прислали мне на обзор раколовку (тут на муське его нет), так вот там тоже была ржавчина, видимо склады у китайцев сырые а это для электроники очень плохо. Провод зеркала имеет 3 входа.Красный, белый и желтый. Красный-питание Желтый-наша камера Белый-можно втыкнуть еще одну камеру, видеорегистротор, магнитолу. Ну а в общем между белым и желтым входом нет разницы В дальнейшем хочу поставить в передний бампер камеру

На стекле наклена пленка, которую желательно не снимать до полного монтажа зеркала, мало ли, вдруг поцарапаете отверткой

Само зеркало слегка тонированное и экран практически не видно.Что бы его увидеть нужно смотреть под определенным углом

Далее у нас в наборе лежат 2 силовых кабеля примерной длины 1 метр.Чёрный кабель имеет более тонкие провода чем у красного.Ставлю минус не удобно паять такие «волосы»

Так же имеем видео кабель длинной 5 метров, что очень хорошо, так как можно установить в грузовики данный гаджет и в габаритные авто.

Так же этот кабель имеет общий + который нужен, если вы будете подключать камеру к магнитоле, но в нашем случае он не нужен. Ну и последнее что есть в наборе это камера размеры которой составляют 2х2 см.Так же к камере в пакетике лежали 2 маленьких самореза, но они слишком мелкие, заменил на больших размеров

На камере видим 4 светодиода.Думал что будут ик диоды, но стоят обычные.Света от них мало, я бы сказал его вообще нет, но будет лишь полезно если вы припаркуетесь впритык к стенке, то они еле еле освещают некоторое расстояние. На задней части камеры установлено регулируемое крепление

В описании сказано, что камера имеет защиту IP67, но судя по щели куда заходит провод,IP67 это полная шляпа.

Провод камеры имеет провод длиной примерно 25 см и который имеет 2 входа.Красный это питание, а желтый видео вход

Если будут затруднения, то как обычно в коробочке лежит инструкция и схема подключения

Установка и работоспособность зеркала Вся установка заняла по времени заняла около 2х часов, не особо спешил, хотел все сделать аккуратно. Зеркало я можно сказать прямо установил не стандартно, а приколхозил намертво, так что о скрипе и люфте и речи не может идти, да и снять вы его просто так не сможете) Сначала вкрутил саморезы и на них одел крепления

А сделал я это потому что когда поставил это зеркало поверх штатного, то он у меня выглядывал и это мне сильно не понравилось.Теперь все смотрится красиво

Запитал зеркало от зажигания.Многие запитывают его от плафона, но учтите то, что постоянно идет питание на зеркало и через 4-5 дней у вас полностью сядет АКБ если авто стоит в гараже без движения.Так что я категорически не советую брать питание от плафона + это не безопасно, вдруг что-то коротнёт в ваше отсутствие это же Китай все таки! Камеру я закрепил на крышке багажника большими саморезами

Питание камеры взял от лампочки заднего хода.Включаете заднюю передачу и у вас автоматически загорается монитор, и активируется камера

Во время дождя капли практически не попадают на камеру хотя это всё зависит от вышей установки. Провода все протянул гофре в салон

Что касается настройки камеры, тут на всех авто по разному и где вы ее установите.Лично у меня минимальное расстояние на котором я вижу землю это 40 см от фаркопа.

Дальше буду менять угол камеры, и уменьшать расстояние что бы привыкнуть и освоить парковку по монитору. Ну и в завершении пару моментов по зеркалу. Товаром очень доволен.Зеркало по размерам больше родного и соответственно лучше обзор

Что касаемо экрана то все устраивает, как качество так и размеры дисплея, разрешения которого составляет 480RGBx272.Камера передаёт картинку в разрешении 480×234 пикселей.Больше вам не надо так как в не пишите видео на носитель, а просто воспроизводите на мониторе.

Что касаемо ночью, то камера имеет ночное видение, переключается в ч/б режим, но у меня на бампере установлены противотуманки и заднее освещение достаточно хорошее

Света хватает и ночной режим у меня не всегда активируется.Через заднее стекло я ночью ничего не вижу из-за тонировки а через зеркало монитора совсем другое дело

Плюсы и минусы данного зеркала

Недостаток я увидел в универсальном креплении.Сядет оно на любое штатное зеркало, вот только выглядывать будет ваше старое зеркало, поэтому я посадил на саморезы. Из плюсов пожалуй то что тут нет регистратора и прочего мусора, который вроде компактно сидит, но не корректно работает.Картинка чёткая устраивает размер экрана ну и то, что зеркало больше штатного.Со стороны кажется что это обычное зеркало и воров они не будет так привлекать что бы его выдернуть

Стоит ли брать данный товар?

Лично эту модель я рекомендую всем.Очень незаменимая штука.При парковке видно детей и животных, которые часто гуляют во дворе.Если будете брать, то ищите модель с 5 дюймовым экраном, если такие есть в продаже.Что касаемо камеры тут проблем нет.Можно купить любую для вас удобную камеру заднего вида, а эту штатную с набора поставить вперед и сделать питание от кнопки, что я в будущем хочу сделать.Я надеюсь, что обзор будет Вам полезный.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Автомобильное зеркало-монитор и камера заднего вида с беспроводным блоком

Рассказ об автомобильном мониторе, выполненном в форм-факторе штатного зеркала заднего вида, камере, а также подключении их друг к другу без проводов

За рулем уже не первый год и довольно хорошо умею маневрировать и парковаться задним ходом, но, как многие из вас наверняка знают, достаточно часто бывают такие ситуации, когда одним умением справиться довольно сложно, особенно когда приходится крутиться на тесной парковке многоэтажки, и при этом еще как назло запотевшие стекла/дождь/снег всячески пытаются осложнить и без того непростое положение… После нескольких таких случаев я окончательно решил обзавестись камерой заднего вида по принципу “уж лучше с ней, чем без нее”.

Поскольку в моем авто нет магнитолы со встроенным дисплеем, помимо камеры также встал вопрос выбора автомобильного монитора для ее подключения. Довольно заманчивым, с точки зрения незахламления передней панели, является вариант использования монитора, цепляющегося на штатное зеркало заднего вида. Ранее у меня уже был опыт использования подобного рода устройства выполнявшего роль видеорегистратора. После непродолжительного использования устройство было благополучно отправлено “на покой”, т.к. привыкнуть к его размерам я так и не смог и доставляемые им неудобства, на мой взгляд, практически обнуляли все плюсы. Основной причиной всех минусов для меня как раз и являлся способ крепления устройства на штатное зеркало, который заставлял разработчиков автоматически делать его размеры больше стандартных, т.к. объектив видеорегистратора должен выглядывать из-за штатного зеркала. Кроме этого, как бы хорошо я не закреплял устройство на зеркале, отражение в нем довольно заметно подрагивало во время движения и это меня жутко раздражало. Раздражало настолько, что я даже “заколхозил” для него отдельное крепление от старого зеркала и таким образом повесил не “на” а “вместо” штатного, но и это не принесло мне желаемого результата, поэтому устройство у меня так и не прижилось. После этого я не то чтобы разочаровался в самой идее использования зеркала заднего вида в качестве монитора — мне просто очень не понравилась ее реализация вышеописанным способом. К моменту поиска монитора для камеры, китайцы уже вовсю начали наполнять рынок автогаджетов новой реализацией старой идеи и решили таки дополнить вариант исполнения в виде “нахлабучки” новым — в виде полноценного штатного зеркала, крепящегося непосредственно на лобовое стекло. Стало понятно, почему они не делали этого раньше, все оказалось достаточно банально — просто каждая марка авто чаще всего имеет свое индивидуальное крепление зеркала (в т.ч. не всегда на лобовое стекло), что привносит за собой некоторые трудности в комплектовании китайских зеркал этими самыми креплениями. С целью решения данной задачи китайские производители стали изготавливать некоторое количество наиболее распространенных на данный момент типов креплений для разных марок авто и предлагать их на выбор при продаже своих гаджетов-зеркал.

Вот на таком варианте исполнения монитора я и решил остановиться и попробовать его в деле.

Кроме того, чтобы не заморачиваться с протяжкой видеокабеля через салон авто, вышеуказанное сочетание “камера+монитор” было дополнено еще одним полезным изобретением для ленивых — блоком беспроводной передачи видеоизображения от камеры на монитор

Начнем с зеркала-монитора.

Технические характеристики:

Экран: 4.3” TFT Разрешение: 800х480 Поддержка видео-форматов: PAL/NTSC Количество видео-входов: 2 Функция автоматического включения экрана при появлении изображения

Размеры: 27х7,6х4 см

Помимо самого устройства, в комплект входит крепление на лобовое стекло, теоретически, рассчитанное под “пятак” штатного зеркала (почему теоретически — далее…), кабель, сочетающий в себе функции подключения как питания так и источника видеосигнала, а также декоративная крышечка, позволяющая закрепить кабель на участке от зеркала до обшивки потолка

Внешне устройство очень напоминает штатное зеркало, но при этом все же немного длиннее Зеркало-монитор имеет небольшую тонировку, так любимую китайскими производителями. Для сравнения — фото рядом со штатным зеркалом.

Спереди расположена единственная кнопка, функцией которой является ступенчатая регулировка яркости видеоизображения, включать/выключать устройство она не позволяет. Слева от кнопки находится глазок датчика освещенности, справа — светодиод индикации работы устройства

Сзади, помимо посадочного места для крепления зеркала, предусмотрен еще один глазок, предназначенный скорее всего для еще одного датчика, но есть он там или нет я не понял, по крайней мере никакой реакции на изменение освещенности с этой стороны от устройства я не заметил. Возможно, что этот датчик, также как и динамик, сеточка под который также здесь присутствует, устанавливаются в какой-то другой модификации подобного зеркала.

Крепление выполнено полностью из металла

В прилагаемой к зеркалу инструкции приведен каталог возможных типов креплений. При этом на сайте для заказа пока доступны лишь три из них: №1, №3 и №7 По заявлению производителя, данные типы креплений должны соответствовать следующим маркам авто

Список совместимости креплений

Крепление № 1 • BUICK: Regal / GL8 / Firstland / Park Avenue / Lacrosse / ExcelleXT / Enclave / Encore • CHEVROLET: Cruze / Epica / Aveo / Malibu • GREAT WALL: M4 / Harvard h5 / H5 / Florid / C30 / C50 / V80 • FORD: Focus / Mondeo / Max / Fiesta / Explorer • HONDA: CVR / Odyssey / CIVIC / Crosstour / Spirior • HYUNDAI: IX35 / MISTRA • JEEP: Compass / Patriot / Wrangler • KIA: Sportage / K2 • LEXUS: 350 • MAZDA: M3 /M6 / M2 2008 • SUZUKI: SX4 / Crossover • MITSUBISHI: Lancer / Outlander 2008 / Pajero / Lancer-ex • NISSAN: Sylphy / Tiida / Qashqai / Teana / Livina / X-Trail / Qichen D50 / R50 • TOYOTA: Highlander / RAV4 / Yaris / Verso / Crown / Prado / Gamay / Reiz / Camry / Previa / Corolla / Vios

Крепление № 3

• VW: New Baolai / Lavida / Sigtar / Magotan / Tiguan / Touran / Passat / Golf / POLO / Jetta / Santana / Phaeton / Gran Lavida • AUDI: A4 / A6L • SKODA: Fabia / Octavia / Superb / Rapid

Крепление № 7

• HYUNDAI: Elantra / Sonata / Verna / Tucson / I30 / Santafe / Accent • KIA: Cerato / Sportage / Soul / Forte / RIO / K2 / K3 • HAWTAI: Santa Fe / Terracan • MG: MG6 / MG3 • ROEWE: 550 / 350 • JAC: Heyue / Reifine • SSANGYONG Согласно вышеуказанного списка, моей Toyota Corolla должен соответствовать тип крепления под №1 который собственно и был заказан. На практике оказалось, что это далеко не так, но скорее всего это связано с годом выпуска моего авто (2003). Возможно все же что в рестайловых версиях как раз и применяется тот тип, который и был мною получен. Проблему несовместимости впоследствии мне удалось решить при помощи “самопального” переходничка, сделанного из подручных материалов напильником 🙂

К зеркалу крепление прикручивается при помощи четырех шурупов из комплекта поставки

Декоративная накладка кабеля может регулироваться по длине, в зависимости от расстояния от зеркала до потолка

Одним концом накладка вставляется в специальные пазы на креплении зеркала, а вторым — под обшивку потолка

Для удобства монтажа, кабель для подключения зеркала к питанию и источникам видео-сигнала состоит из двух частей, т.е. можно сначала отдельно сверху смонтировать зеркало и отдельно же (например снизу, со стороны замка зажигания) завести кабель питания, протянув его через все труднодоступные места и уже после всего этого соединить обе части провода друг с другом

Питание на зеркало подается через специальный блок, предназначенный для фильтрации возможных помех от генератора автомобиля, здесь же предусмотрен предохранитель

Два “тюльпана” имеют соответствующие бирочки — для подключения камеры и любого другого источника видео-сигнала, например регистратора

Камера выполнена из металла и это сразу чувствуется по ее весу.

Характеристики

Класс влагозащиты: IP67 Видео-формат: NTSC Разрешение: 640х480 Минимальное освещение: 0.2 lux Линза: 13.5мм

Увидев, что сверху крышка камеры закреплена при помощи четырех шурупов, у меня появилось желание их открутить и посмотреть, что же там внутри… Но видимо производитель не соврал про влагозащиту и открутив эти самые шурупы я понял, что снять крышку все равно не получится, т.к. она, похоже, дополнительно посажена на какой-то герметизирующий клей

Комплект беспроводной передачи изображения работает на частоте 2,4 GHz и состоит из двух устройств: передатчика (подключается к камере) и приемника (подключается к монитору)

Приемник отмечен надписью “Receiver”

А вот о назначении второго блока-передатчика приходится догадываться методом исключения — здесь почему-то решили не писать ничего поясняющего. Отмечу, что если вы планируете использовать беспроводной блок, то при выборе камеры необходимо уделить особое внимание к исполнению разъемов для ее подключения, т.к. встречаются различные варианты и не все они могут быть совместимы с разъемами передатчика

Перейдем к сборке всей этой системы Камера устанавливается в нужном месте (в моем случае — это декоративная накладка над номерным знаком), подключается к блоку-передатчику от которого получает питание и передает через него видео-изображение

Передатчик закрепляется в удобном месте, в моем случае — под обшивкой крышки багажника

Аккуратно протягиваем провод питания от передатчика и подключаем его по цветам к соответствующим проводам фонаря заднего хода. При включении заднего хода на передатчике загорается синий светодиод

Схема подключения зеркала-монитора примерно такая же

Единственное отличие, что питание на зеркало подается отдельно, в обход блока-приемника, поэтому провода питания от зеркала и приемника, по цветам, я скрутил вместе и уже потом подключил к замку зажигания. Провод от зеркала пропустил под обшивкой левой стойки, беспроводной блок расположил снизу слева под панелью, за небольшим водительским бардачком

Установленное зеркало, из-за длинного крепления, располагается немного ближе к глазам водителя по сравнению со штатным, при этом появляется довольно внушительное пространство для видеорегистратора (на фото — MINI 0806 X44)

В данном случае декоративное крепление для кабеля мне не пригодилось, т.к. его минимальная длина оказалась больше чем расстояние от крепления зеркала до потолка

При включении зажигания зеркало автоматически включается, о чем говорит зеленый светодиод. Светодиод этот конечно красивый и все такое… но его мельтешение перед глазами, особенно ночью, довольно сильно отвлекает.

Поэтому пришлось использовать старый проверенный способ и заколхозить его кусочком черной изоленты с небольшой дырочкой 🙂

Проверяем работу системы в целом. Включаем заднюю передачу. После этого, примерно через 1-2 секунды в зеркале загорается экранчик монитора, подъезжаем к препятствию (кирпичной стене) и замеряем расстояние для того, чтобы в дальнейшем ориентироваться по отображаемой на экране сетке

Аккуратно подкатываемся ближе и замеряем примерное расстояние, соответствующее отметке STOP на сетке монитора

Получается, что отметка STOP примерно соответствует расстоянию в 60 см от бампера. На таком расстоянии, при парковке без камеры, мне бы уже казалось что я не только должен был упереться в препятствие, но и заехать за него 🙂

А вот так выглядит картинка ночью, источниками света в данном случае являются лишь фонари заднего хода

В заключение — о своих впечатлениях от эксплуатации. Если в автомобиле нет штатного монитора и отсутствует необходимость просмотра фильмов, то применение монитора встроенного в зеркало заднего вида мне кажется достаточно удобным — не занимает лишнего места на панели, включается и выключается самостоятельно, место расположения под потолком обеспечивает защиту от солнечных бликов. Единственным минусом в моем случае стало то, что зеркало оказалось все же немного длиннее штатного, поэтому водительский солнцезащиный козырек за него цепляется. С пассажирской стороны такой проблемы нет. Качество картинки с камеры конечно не HD, но его вполне достаточно, чтобы рассмотреть ближайшие препятствия, ночью картинка также вполне читаемая, хотя угол обзора хотелось бы побольше. Беспроводной блок со своей задачей справляется, передатчик и приемник работают но все же иногда могут появляться кратковременные помехи, влияющие на качество картинки. Думаю это связано с размещением передатчика в металлической крышке багажника, поэтому со временем попробую его перенести куда-нибудь в сам багажник. Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.



Как подключить камеру заднего хода

Подключение камеры заднего вида, пошаговая иструкция

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

• В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
• Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
• Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
• Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
• Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи. Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход. Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Подключение камеры заднего вида к китайской магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

• сам комплект камеры с проводами;
• отвертка;
• набор ключей;
• плоскогубцы;
• нож;
• пластиковые стяжки;
• изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

• желтый – сигнальный;
• красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

• Красный провод подключается к фонарям, черный – на массу машины.
• Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
• При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
• Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

• при переключении на заднюю передачу;
• в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

• обесточивается бортовая сеть машины;
• переднюю камеру устанавливают на держателе зеркала заднего вида;
• монтируют заднюю;
• для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
• если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
• проверяем соединения согласно схеме установки, включаем аккумулятор;
• настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

• Питание камеры подводится от фонаря заднего хода.
• Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
• Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

1. Красный провод «+» на фонарь заднего хода.
2. Желтый провод «+» на тюльпан видео сигнала.
3. Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Полезное:  Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Способы монтажа камеры заднего вида:

• в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
• камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
• врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
• на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
• накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
• на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

• Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
• Оплётку от штатного к оплётке от разрезанного новой камеры
• Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
• Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

4- 4,50 Загрузка…

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Установка камеры заднего вида своими руками, схема подключения

Камера – разве не отличный способ упростить себе парковку в стесненных местах? Установка камеры заднего вида своими руками не займет у вас много времени. Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Варианты установки

Существует несколько способов доукомплектации автомобиля камерой заднего вида (обзор популярных моделей):

• отдельная камера, которая подключается к штатной мультимедийной системе либо самостоятельно установленному экрану;
• комплект камеры с зеркалом заднего вида, на которое при движении назад будет выводиться изображение. Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.

Монтаж

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

• в плафон штатного освещения номерного знака. Многие производители изготавливают переходные стекла, которые позволяют установить камеру и сохранить подсветку номера. Если на вашей модели авто в определенных комплектациях штатно устанавливается помощник для парковки, то вам всего лишь необходимо приобрести такую крышку фонаря. При этом подобрать устройство можно даже среди универсальных аксессуаров;
• в ручку открытия багажника, которая часто выполнена единым корпусом с пластиковым молдингом над номерным знаком. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами;
• прикрепить к рамке номерного знака;
• вмонтировать в бампер. На некоторых авто для установки даже не нужно снимать бампер. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Вам всего лишь необходимо проделать отверстие в бампере. Для пущей надежности с внутренней стороны корпус необходимо посадить на кузовной герметик либо герметизировать клеевым пистолетом. Провода в салон авто можно проложить через вентиляционные отверстия, расположенные в багажном отделении.

Одной из главных проблем является забрасывание объектива грязью и наледью. Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля, в котором есть омыватель заднего стекла, то реализовать очистку очень просто. Вам всего лишь необходим тройник, который будет вживлен в штатную магистраль омывателя перед форсункой заднего стекла. В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Поскольку стекло объектива маленькое, нет смысла использовать веерную форсунку.

Второй полезной функцией является подсветка камеры, которая в некоторых моделях встроена в корпус. Стоит признать, что в большинстве случаев вреда от этой функции гораздо больше, нежели преимуществ. Подсветка засвечивает объектив камеры, в итоге в ночное время качество изображения никак не улучшается. Проблема с засветом может возникнуть, если камера заднего вида будет установлена рядом с подсветкой номера. В таком случае может помочь замена ламп накаливания на светодиоды. Если такой ход не решит проблему, придется мастерить защитный экран.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

• двухжильный провод для питания камеры;
• двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

Провод возбуждения активирует экран магнитолы «плюсовым» током, заставляя систему автоматически переходить в режим трансляции изображения с камеры. Провод возбуждения обязателен не для всех мультимедийных систем, в некоторых устройствах автоматический переход на камеру заднего вида осуществляется по каналу видеосвязи. Если подобная функция магнитолой не предусмотрена либо устройство подключено некорректно, то сменять изображение на экране придется вручную нажатием специальной кнопки.

Связать камеру заднего вида и монитор в салоне можно беспроводным способом. Для этого потребуется специальный модуль. Питание модуля подключается к лампе заднего хода, а уже с модуля идет к камере. Второй беспроводной модуль подключается к питанию монитора. Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Также такой способ не подходит для магнитол, которым необходим провод возбуждения.

Более подробно рассмотрим классический вариант подключения. Суть приведенной схемы в том, чтобы подключить питание камеры к фонарю заднего хода, напряжение на выводах которого появляется только после включения реверсной передачи. Разъем («тюльпан») подключается к штатному выходу на магнитоле либо экране, предназначенном для видеосвязи. Провод возбуждения необходимо соединить с выходом магнитолы, обычно маркирующимся как «Reverse». Узнать, обязателен для вашей мультимедийной системы провод возбуждения, можно из технической документации к магнитоле. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной.

Система контроля неисправности лампа

Что делать, если вы установили камеру заднего вида на свой автомобиль, а она работает, только когда автомобиль заглушен? Во многих современных автомобилях, обычно имеющих немецкие корни, установлена система контроля исправности лампа. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля. Поскольку лампы имеют инерционность, пульсации тока не влияют на их работу. Но вот камера заднего хода при таких помехах будет работать некорректно.

Для предотвращения такого эффекта камеру к фонарю заднего хода необходимо подключить через реле с питанием от прикуривателя (там ток уже будет постоянным). При этом «+» от ламп ЗХ на обмотку реле необходимо подать только после выпрямления диодом и сглаживания пульсаций конденсатором. «Минус» для питания камеры необходимо взять как можно дальше после «массы» фонарей ЗХ.

Предлагаем посмотреть видео с подробным описанием способа устранения помех, чтобы гарантированно не иметь проблем с картинкой на своем авто.

Статьи » Подключение камеры заднего вида

Краткий мануал по подключению камеры заднего вида

Что нужно для подключения

Для того чтобы осуществить подключение камеры заднего вида необходимо устройство, на котором будет отображаться картинка с нее. Это может быть телевизор, отдельный монитор, монитор магнитолы или ГУ или другое устройство, поддерживающее такую возможность.

Распиновка проводов и разъемов

Камера заднего вида имеет три провода. «Плюсовой» имеет красную оплетку, «минусовой» провод питания — черный цвет. Третий провод имеет желтый цвет. Но нему осуществляется передача видеосигнала с камеры на монитор.

Порядок установки

1. При установке камеры красный и черный провода подключаются к фонарю заднего хода (красный — к сигнальному проводу, черный – к «земле»). При подключении камеры к фонарю заднего хода она будет работать исключительно при включении задней скорости (что нам, собственно, и нужно). Необходимость подключения таким способом обусловлена еще и тем, что многие модели камер рассчитаны на кратковременное использование. Если они будут включены постоянно, это приведет к выходу из строя.

Схема подключения камеры заднего вида

2. При подключении не стоит забывать и о защите камеры и магнитолы от КЗ. Это обеспечивается путем «врезания» в «плюсовой» провод предохранителя. Для этой цели рекомендуется использовать предохранитель номиналом 0,5 А.

3. Один конец желтого провода подключается к видеовыходу камеры, другой – к видеовходу монитора (магнитолы или другого устройства). Найти нужный разъем можно при помощи инструкции к магнитоле. Если в вашем устройстве для воспроизведения нет специального разъема для камеры заднего вида, можно использовать вывод, обозначенный надписью VIDEO IN.

4. Многие современные модели камер передачу видеосигнала осуществляют при помощи беспроводной связи. В комплект такого устройства должен входить передатчик и приемник сигнала.

5. В этом случае передатчик устанавливается на специальный выход камеры. А приемник – на специализированный разъем (или все тот же VIDEO IN) магнитолы или монитора. Проверить правильность работы можно путем включения заднего хода. В этом случае изображение с камеры автоматически появится на экране.

6. После того, как подключение выполнено, необходимо выполнить качественную изоляцию мест соединения. Для этого можно использовать изоленту, накладывая ее внахлест.

Затем необходимо протестировать камеру во всех режимах работы.

Подключение камеры заднего вида к китайской магнитоле: схема и советы

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

• сам комплект камеры с проводами;
• отвертка;
• набор ключей;
• плоскогубцы;
• нож;
• пластиковые стяжки;
• изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

• желтый – сигнальный;
• красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

• Красный провод подключается к фонарям, черный – на массу машины.
• Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
• При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
• Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

• при переключении на заднюю передачу;
• в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

• обесточивается бортовая сеть машины;
• переднюю камеру устанавливают на держателе зеркала заднего вида;
• монтируют заднюю;
• для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
• если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
• проверяем соединения согласно схеме установки, включаем аккумулятор;
• настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

• Питание камеры подводится от фонаря заднего хода.
• Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
• Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

PYLE PLCM7700 Резервная камера и система монитора заднего вида. Руководство пользователя

Перед установкой продукта внимательно прочтите все инструкции по установке. Неправильная установка аннулирует гарантию производителя. Инструкции по установке применимы не ко всем типам транспортных средств и написаны как рекомендации, помогающие установить систему. Если вам неудобно устанавливать продукт, проконсультируйтесь с опытным специалистом. Перед использованием и установкой системы резервных камер прочтите информацию по технике безопасности, содержащуюся в этом руководстве пользователя.Обязательно используйте продукт, как описано в данном руководстве пользователя. Внесение изменений или модификаций без соответствующего разрешения может лишить пользователя права на эксплуатацию оборудования.
ПРЕДУПРЕЖДЕНИЕ : Несоблюдение этих предупреждений и инструкций может привести к серьезным травмам, включая повреждение имущества, поэтому, пожалуйста, будьте очень внимательны и проявляйте максимальную осторожность.

• Цифровая камера заднего вида предназначена для помощи водителю в обнаружении потенциально опасных условий движения, препятствий и крупных неподвижных объектов.Вы, как водитель, также должны помнить о том, чтобы водить машину правильно и безопасно. Использование цифровой резервной камеры не заменяет безопасных, надлежащих и законных правил вождения.
• Никогда не выполняйте резервное копирование, глядя только на экран подключенного монитора. Вы всегда должны проверять автомобиль сзади и вокруг него при движении задним ходом, как если бы в автомобиле не было цифровой резервной камеры. Всегда следите за тем, чтобы на вашем участке вождения было чисто. Всегда возвращайтесь медленно и осторожно.
• Никогда не полагайтесь полностью на камеру заднего вида при резервном копировании.Изображение на экране монитора может немного отличаться от реальных условий и условий реального времени. Объекты, просматриваемые на мониторе заднего вида, отличаются от реальных расстояний из-за использования широкоугольного объектива. Поэтому используйте камеру в качестве вспомогательного средства и всегда следуйте установленным правилам вождения, чтобы правильно определять расстояние до объектов.
• Функция вспомогательного освещения при низкой освещенности резервной камеры также помогает водителю. Всегда проверяйте окружение автомобиля собственными глазами, так как отображаемое изображение может быть плохо освещено или не полностью видно.Всегда действуйте осторожно и дважды проверьте перед тем, как продолжить.
• Область, отображаемая камерой заднего вида, ограничена. Он не отображает объекты, расположенные близко к бамперу или чуть ниже него, под автомобилем или объекты вне поля зрения камеры. Обзор камеры может меняться в зависимости от ориентации вашего автомобиля на дороге или меняющихся дорожных условий.
• Обязательно проверяйте, правильно ли работает камера, правильно ли она расположена и надежно закреплена, каждый раз, когда вы управляете автомобилем.
• Перед установкой и после установки убедитесь, что багажник или люк работают должным образом.
• Соблюдайте осторожность при чистке автомобиля вокруг камеры. Избегайте чрезмерного воздействия воды вокруг камеры, особенно с помощью распыления или мойки с сильным напором воды.
• Следите за тем, чтобы камера была чистой и на ней не было никаких посторонних предметов.
• Соблюдайте все правила дорожного движения и правила движения транспортных средств.
• Информацию об ограничениях на установку или использование см. В местных законах и правилах.
• Использование системы камеры заднего вида недостаточно для полного устранения слепого пятна автомобиля. Всегда помните, что водите машину осторожно, соблюдая все правила дорожного движения.


Установка системы и электромонтаж
Примечание : Для установки системы камеры на автомобили с дизельным двигателем может потребоваться немного иная установка проводки.
Осторожно: Подключение к другим типам электрических систем приведет к повреждению вашего автомобиля. Пожалуйста, свяжитесь с производителем, если вам неизвестен тип системы в вашем автомобиле.Перед подключением и установкой ознакомьтесь с требованиями к питанию модели.

Быстрая установка:
Эта система резервных камер заднего вида состоит из двух частей: одна — камера, другая — монитор. При установке камеру можно установить либо в задней части вашего автомобиля (желательно чуть выше номерного знака), либо перед ним (также, желательно чуть выше номерного знака).

В этот комплект входят необходимые аксессуары для проводки и кабельных разъемов, достаточные для типичных подключений.Однако могут потребоваться дополнительные вспомогательные кабели и установочные материалы для полностью безопасной и работоспособной резервной камеры.

Подключение камеры:
Подключите камеру с помощью красного кабеля входящего в комплект кабеля питания постоянного тока 12 В к положительному фонарю заднего хода 12 В в задней части автомобиля. Затем подключите черный провод кабеля питания постоянного тока 12 В и заземлите его должным образом. Этот подключенный кабель питания и заземления затем подключается к камере и напрямую подает питание на камеру.
Затем используйте прилагаемый желтый кабель видеоразъема RCA и проложите этот кабель от желтого разъема видеоразъема RCA камеры к желтому видеоразъему блока питания и жгута проводов зеркала заднего вида.

Подключение питания и жгута проводов:
Затем подключите прилагаемый шнур питания и жгут проводов. Используйте соединительный кабель питания постоянного тока 12 В, используйте красный провод и подключите его к положительному напряжению выключателя зажигания 12 В на вашем автомобиле (который будет запитан только тогда, когда ваш автомобиль включен или активируется ключом).Затем следует подключить черный провод входа постоянного тока 12 В и правильно заземлить. Зеленая линия, идущая от источника питания и жгута проводов, активирует положительный пусковой механизм на 12 В (датчик обратного сигнала) и подает питание, как только автомобиль переведен на передачу заднего хода. Также на жгуте электропитания и проводки расположены (2) разъема для подключения видео RCA (помечены как V1 и V2). Вы можете использовать их для подключения к прилагаемому монитору вместе с дополнительным совместимым монитором в вашем автомобиле.
Подключение монитора:
Наконец, подсоедините кабель питания монитора к разъему питания и жгута проводов.

Дополнительный видеовход на жгуте монитора и зеркала (V1 / V2) доступен для подключения дополнительного монитора или экрана дисплея. Прилагаемый блок монитора дисплея при подключении автоматически получает видеосигнал при активации. Входящий в комплект монитор также даст вам возможность выбирать между источниками видео (V1 / V2).

Расшифровка стенограммы установки:

1. Найдите проводку заднего фонаря позади заднего фонаря вашего автомобиля.Вам может потребоваться снять внутреннюю панель или другую крышку в порядке
, чтобы найти проводку. Подключите прилагаемый кабель питания 12 В постоянного тока к фонарю заднего хода.
2. Подключите камеру к этой установке «обратного света», затем установите камеру в желаемом месте. Камера также имеет (3) цветные провода управления (красный, синий и белый).

Провода управления (красный, синий и белый)
Используйте эти дополнительные кабели проводки, чтобы воспользоваться дополнительными функциями камеры заднего вида.Соединение цветных кабелей вместе обеспечивает дальнейшее управление камерой и возможности:
Провода управления, Комбинации проводки Эффект выхода:
Красный, Синий и Белый:
Соединенные вместе, эта комбинация переворачивает видеодисплей по горизонтали и активирует линии шкалы расстояний на мониторе. .

Синий и красный:
Соединенные вместе, эта комбинация ТОЛЬКО активирует отображение линии шкалы расстояний на вашем видеомониторе
Белый и красный:
Соединенные вместе, эта комбинация ТОЛЬКО переворачивает видеодисплей по горизонтали (для установки камеры перед вашим транспортное средство.)

3. Присоедините монитор.
4. Используйте прилагаемый кабель питания и жгута проводов 12 В постоянного тока для подключения, желательно, к панели предохранителей вашего автомобиля. — Линия управления зажиганием 12 В, эта линия получает питание 12 В при включенном ключе, теряет питание при выключенном ключе.
5. Подключите питание и жгут проводов к монитору.
6. Подключите видеокабель RCA от камеры к источнику питания и жгуту проводов.

Стенограмма установки камеры

:
a. Подсоедините красный провод камеры к плюсовому проводу фонаря заднего хода вашего автомобиля.
г. Подключите черный провод камеры к отрицательному проводу фонаря заднего хода вашего автомобиля.
г. Подключите желаемую комбинацию «проводов управления».
г. Датчик обратного сигнала «Зеленая линия» 12 В, положительный пусковой механизм обратного хода — он получает положительное напряжение 12 В, когда на транспортном средстве включаются фонари заднего хода. Он переводит монитор в положение «ВКЛ» и в режим камеры заднего вида.

‘Пожалуйста, не забывайте прокладывать кабели по возможности наименее мешающим образом. Это может привести к вибрации автомобиля и неровностям вождения, поэтому следует проявлять особую осторожность, чтобы надежно закрепить камеру и закрепить все кабели и проводку в безопасных местах.

«Убедитесь, что провода подключены безопасно и надежно, а все соединения должным образом изолированы.

Дополнительные примечания:

— Определите наилучшее место для камеры (желательно, чтобы камера была установлена ​​чуть выше номерного знака).
— Убедитесь, что при прокладке соединительных кабелей оставлено небольшое провисание, чтобы вы все еще могли перемещать камеру по номерному знаку, если вы решите немного отрегулировать положение камеры позже.
— После установки проверьте камеру перед использованием.Перемещение автомобиля задним ходом должно обеспечить изображение на мониторе зеркала заднего вида в сборе.

сообщить об этом объявлении

PYLE PLCM7700 Резервная камера и система монитора заднего вида Руководство пользователя — Загрузить [оптимизировано]
PYLE PLCM7700 Резервная камера заднего вида и система монитора Руководство пользователя — Загрузить

Связанные руководства / ресурсы

Pyle — PLCM7700 — В дороге — Камеры заднего вида

& nbsp & nbsp	Средний рейтинг:
& nbsp & nbsp		Получил это для грузовика моей жены, как я…Более
& nbsp & nbsp		Solicito la revición de la garantía … Еще
& nbsp & nbsp		Монитор хорошего размера, приятное изображение. Us … Еще
& nbsp & nbsp		отличная резервная камера по цене b … Еще
& nbsp & nbsp		Нужна помощь в понимании где…Более
& nbsp & nbsp		Подождите, пока не ответят на мои вопросы … Еще
& nbsp & nbsp		Обожаю …. это лучше, чем … Еще
& nbsp & nbsp		Очень мало информации по настройке … Подробнее
& nbsp & nbsp		Мне очень нравится вся эта система.Ve … Подробнее
& nbsp & nbsp		Мне нравится большой цветной экран, ночь … Еще
& nbsp & nbsp		Качественный товар по отличной цене. … Еще
& nbsp & nbsp		Продукт получен очень быстро, даже … Подробнее
& nbsp & nbsp		Отличный продукт…Более
& nbsp & nbsp		ВЫГЛЯДИТ ОТЛИЧНО. МОЖЕТ ПОЛЬЗОВАТЬСЯ НЕСКОЛЬКО БОЛЬШЕ … Подробнее
& nbsp & nbsp		это отличный продукт, faily легко … Еще
& nbsp & nbsp		Теперь я могу безопасно создавать резервные копии в слепых … Еще
& nbsp & nbsp		Устанавливается с помощью простых инструментов и работы…Более
& nbsp & nbsp		хороший большой экран, хорошо видно … Еще
& nbsp & nbsp		Хорошо работает, очень хорошо в … Еще
& nbsp & nbsp		Thos был упакован очень безопасно и … Еще
& nbsp & nbsp		Камера имеет очень хорошую цветопередачу и…Более
& nbsp & nbsp		Отлично …. только бы у него было руководство … Еще
& nbsp & nbsp		Отличный продукт, 7-дюймовый монитор … Еще
& nbsp & nbsp		Очень прост в установке и отлично работает … Еще
& nbsp & nbsp		Комплект монитора и камеры PLCM7700…Более
& nbsp & nbsp		Имеет удивительно четкий экран 7 дюймов … Еще
& nbsp & nbsp		Аппарат мне нравится, в него легко входить … Еще
& nbsp & nbsp		Хорошо сконструированный, качественный продукт … Более
& nbsp & nbsp		Замечательный подарок. Прокомментирую после…Более
& nbsp & nbsp		Устройство было чрезвычайно легко установить … Еще
& nbsp & nbsp		Монитор выглядит великолепно. Очень крепкий. C … Более
& nbsp & nbsp		Очень хороший товар по цене …. Подробнее
& nbsp & nbsp		Отличный продукт, легкий монтаж…Более
& nbsp & nbsp		отличная четкость … Еще
& nbsp & nbsp		Через 3 месяца мой PLCM 7700 вышел из строя … Подробнее
& nbsp & nbsp		Хорошие цвета и разрешение изображения f … Еще
& nbsp & nbsp		Подключается очень просто … Еще
& nbsp & nbsp		Других инструкций по установке нет…Более
& nbsp & nbsp		Мне нравится большой экран и sca … Еще
& nbsp & nbsp		Оборудование работает лучше, чем я ожидал … Подробнее
& nbsp & nbsp		легкий монтаж.плеанты монитора … Подробнее
& nbsp & nbsp		Товар прибыл вовремя и он…Более
& nbsp & nbsp		Устанавливается легко, и красивая картинка … Еще
& nbsp & nbsp		Простая сборка и подключение, отличный пи … Еще
& nbsp & nbsp		Камера и монитор имеют отличную совместимость … Еще
& nbsp & nbsp		Отличный продукт, нужна лучшая инструкция…Более
& nbsp & nbsp		Хорошая единица, но без инструкций … Еще
& nbsp & nbsp		Обожаю эту камеру. У него отличный пи … Подробнее
& nbsp & nbsp		Как почти любой другой рецензент на h … Еще
& nbsp & nbsp		Это очень хороший продукт и делает…Более
& nbsp & nbsp		Установка была достаточно простой … Подробнее
& nbsp & nbsp		эта камера и монитор имеют отличное изображение … Еще

Руководство по установке системы резервной камеры

Системы на основе пускового троса

Самый простой способ понять, как устанавливается стандартная система резервных камер, — это разбираться в компонентах.Большинство камер и систем резервного копирования имеют аналогичные компоненты. Это конкретное руководство предназначено для систем резервных камер с пусковыми проводами. Систему резервной камеры можно разделить на пять основных компонентов (см. Рисунок выше).

Монитор, (A1): У некоторых мониторов, подобных показанному выше, будет только один кабель, выходящий из монитора, но не беспокойтесь, поскольку этот одножильный кабель обычно подключается к жгуту питания, который обладает всеми необходимыми характеристиками. видеовходы и разъемы питания

Жгут питания, (A2): К монитору прилагается жгут питания, который подключается к единственному кабелю, выходящему из монитора.Этот конкретный монитор имеет несколько подключений:

• 2 — желтые видеовходы RCA
• 1 — Левый и правый аудиовход (белый и красный RCA)
• 1 — Красный оголенный провод или положительный провод питания, который подключается к источнику питания 12 В
• 1 — Черный неизолированный провод, который является заземлением
• 1 — пусковой провод (обычно зеленый или синий)

Когда на этот провод подается 12 вольт, монитор автоматически включается и выбирает вход резервной камеры.Это соединение выполняется с положительной стороной заднего фонаря.

Камера, (A3): Камера очень похожа на монитор в том, что у нее будет желтый видео штекер RCA и один кабель с входом для разъема питания постоянного тока.

Жгут питания, (A4): Камера должна иметь штекерный разъем питания постоянного тока для оголенных проводов питания. Этот разъем питания постоянного тока будет иметь красный провод питания на 12 В и черный провод заземления. В большинстве случаев на центральный внутренний гнездовой контакт подается напряжение 12 В, а внешний экран заземляется.

Кабель RCA, (A5): И последнее, но не менее важное, это единственный желтый видеокабель RCA, входящий в комплект поставки камеры. Его единственная цель — снимать видеопоток с камеры и отображать его на мониторе.

Примечание 1: Этот кабель обычно имеет длину 18-25 футов и в некоторых случаях имеет красный провод как часть кабеля. Этот лид является сырым, и его можно использовать для нескольких целей. Представьте, что этот красный провод представляет собой одиночный провод, имеющий ответвления по всей длине кабеля RCA, и его можно использовать для отправки сигнала обратного запуска на переднюю часть автомобиля.Красный провод также можно использовать в некоторых установках для постоянного питания камеры, если вы хотите, чтобы ваша система всегда была включена вместе с автомобилем.

Примечание 2: В процессе установки важно помнить, что желтые входы используются исключительно для видеосигнала, в то время как черный и красный входы используются исключительно для питания.

Примечание 3: Тот факт, что у монитора нет триггерного провода, не означает, что его можно включить только вручную. У большинства мониторов нет триггерного провода, потому что они обладают так называемой функцией распознавания видео и включаются автоматически, как только они распознают передачу видео.Мы демонстрируем этот процесс установки в отдельном разделе ниже

5-шаговый процесс установки (на основе триггерного провода)

Шаг 1: Подключите жгут питания (A2) к назначенному входу питания монитора.

Подключение кабеля питания монитора

Шаг 2: Подайте питание на монитор, подключив красный провод к источнику питания 12 В, а черный — к земле. Питание монитора обычно подается от блока предохранителей. Триггерный провод определяет работу монитора.По умолчанию он подключается к положительной стороне заднего фонаря. При этом монитор автоматически включится, когда автомобиль будет установлен задним ходом. Для ручного управления оставьте это отключенным. Его также можно подключить к источнику, который включается с помощью ключа, и монитор будет оставаться включенным до тех пор, пока автомобиль не будет отключен, что идеально подходит для коммерческих автомобилей.

Разъемы питания монитора без проводов

Шаг 3: Подключите вилку кабеля питания (A4) к гнезду входа питания камеры.

Разъем питания постоянного тока камеры резервного копирования с оголенными проводами

Шаг 4: Подайте питание на камеру, подключив красный провод к источнику питания 12 В или положительный полюс фонарей заднего хода, а черный — к земле.

Оголенные кабели питания камеры заднего вида

Шаг 5: Теперь, когда монитор получает питание от блока предохранителей, а камера получает питание непосредственно от заднего фонаря, все, что вам нужно сделать, это подключить камеру к монитору с помощью стандартного желтого кабеля RCA ( A5) *** Если желтый кабель RCA имеет два красных провода питания на каждом конце, прочтите примечание 1 выше.

Разъемы RCA для камеры заднего вида и ЖК-монитора

На этом этапе у вас должны быть выполнены все подключения, а работающая система — это ключевой момент. Обязательно застегните все соединения и заклейте лентой, и у вас все должно быть в порядке.

Системы на основе видеосенсора

Подключение кабеля питания монитора

Опять же, самый простой способ понять, как установить систему резервных камер с видеосенсором, — это понять компоненты. Систему резервной камеры можно разделить на пять основных компонентов (см. Рисунок выше).

Монитор (A1): Монитор будет поставляться с пигтейлом, который будет иметь видеовходы, это кабели RCA с желтой, белой и красной (иногда двумя желтыми) оболочками. В этом случае желтый и белый — это видеовходы, такие же, как у домашнего телевизора, а красный — входной разъем питания.

Жгут питания монитора (A2): К монитору прилагается жгут питания, который подключается к красному (иногда черному) разъему питания постоянного тока на мониторе.На противоположном конце жгута питания будет два провода; красный провод всегда будет использоваться для положительной мощности, а черный провод будет заземлен.

Камера, (A3): Камера обычно немного отличается от монитора тем, что включает в себя жгут проводов, состоящий из двух частей (A4). Это сделано для того, чтобы вы могли установить камеру в условиях защиты от атмосферных воздействий и сделать это без сверления слишком большого отверстия. Жгут проводов состоит из двух частей: косички и кабеля камеры. Пигтейл будет иметь желтый штекер видеовыхода и красный (иногда черный) разъем питания постоянного тока для питания.

Жгут питания камеры (A4): Камера должна иметь штекерный разъем питания постоянного тока для оголенных проводов питания. Этот разъем питания постоянного тока будет иметь красный провод питания на 12 В и черный провод заземления. В большинстве случаев на центральный внутренний гнездовой контакт подается напряжение 12 В, а внешний экран заземляется.

Кабель RCA (A5): И последнее, но не менее важное, это единственный желтый видеокабель RCA, входящий в комплект поставки камеры. Его единственная цель — снимать видеопоток с камеры и отображать его на мониторе.

** В процессе установки важно помнить, что желтый и белый входы используются исключительно для видеосигнала, тогда как черный и красный входы используются исключительно для питания.

Примечание 1: Этот кабель обычно имеет длину 18-25 футов и в некоторых случаях имеет красный провод как часть кабеля. Этот лид является сырым, и его можно использовать для нескольких целей. Представьте, что этот красный провод представляет собой одиночный провод, имеющий ответвления по всей длине кабеля RCA, и его можно использовать для отправки сигнала обратного запуска на переднюю часть автомобиля.Красный провод также можно использовать в некоторых установках для постоянного питания камеры, если вы хотите, чтобы ваша система всегда была включена вместе с автомобилем.

Примечание 2: В процессе установки важно помнить, что желтые входы используются исключительно для видеосигнала, в то время как черный и красный входы используются исключительно для питания.

5-шаговый процесс установки (на основе видеосигнала)

Шаг 1: Подключите жгут питания постоянного тока (A2) к назначенному входу питания монитора.

Шаг 2: Подключите питание к монитору, подключив красный провод к источнику питания 12 В, а черный — к земле. Питание монитора обычно подается на блок предохранителей

.

Шаг 3: Подключите кабель питания камеры и видео кабель (A4) к разъему камеры. Пигтейл обеспечивает питание камеры и вывод видео на монитор.

Шаг 4: Подключите питание к камере, подключив красный провод к источнику питания 12 В, а черный — к земле.Питание камеры обычно подается непосредственно на задний фонарь заднего хода. При использовании систем видеосенсора каждый раз при подаче питания на камеру монитор включается автоматически.

Шаг 5: Теперь, когда монитор получает питание от блока предохранителей, а камера получает питание непосредственно от заднего фонаря, все, что вам нужно сделать, это подключить обе системы с помощью стандартного желтого кабеля RCA (A5) .
*** Если желтый кабель RCA имеет два красных провода питания на каждом конце, мы советуем вам не использовать их, поскольку они не нужны для этого типа установки.

Теперь у вас должен быть рабочий агрегат, который должен включаться, как только машина движется задним ходом.

Посмотреть весь наш выбор резервных камер и систем

Обязательно посмотрите наше полное видео о процессе установки:

https://blog.qualitymobilevideo.com/how-to-back-up-camera-installation/

Как подключить резервную камеру к радио за 7 шагов

Если в вашем автомобиле нет камеры заднего вида, но есть магнитола с видеомонитором.И если вы хотите установить камеру или просто обновить существующую, то это руководство для вас. Могут быть и другие условия для установки камеры, но в этом руководстве предполагается, что в вашем автомобиле уже установлен монитор.

Перед тем, как начать

Чтобы гарантировать успех этой установки, есть несколько предварительных условий, которые вы должны выполнить, прежде чем двигаться дальше. Они следующие:

— Подтвердите видеовход вашего радио

Это первый шаг, потому что, если ваше головное устройство не может обрабатывать видео, нет необходимости продолжать.Вы можете проверить руководство вашего автомобиля для уточнения.

Хотя видеовход в большинстве случаев представляет собой женский разъем RCA желтого цвета, некоторые производители автомобилей могут также иметь уникальные разъемы для видеовхода своей системы. В таком случае вам понадобится переходник.

— CAN-шина и триггерные кабели

Контроллерная сеть, также называемая шиной CAN, — это система, используемая производителями автомобилей для упрощения электромонтажа в автомобиле. Триггерные кабели представляют собой одиночные провода, идущие от видеомонитора к фонарю заднего хода автомобиля.Когда это возможно, монитор использует триггерный кабель, чтобы знать, когда переключиться на канал камеры. Убедитесь, что ваше транспортное средство управляет стоп-сигналом с помощью шины CAN, потому что в этом случае вам не нужно устанавливать спусковой кабель.

— Инструменты

В зависимости от типа вашего автомобиля вам потребуются отвертки, плоскогубцы, инструменты для снятия штифтов и накладок. Наличие подходящих инструментов позволяет вам аккуратно и чисто снимать части автомобиля, которые необходимы для успешной установки.

7-этапный процесс установки резервной камеры

Шаг 1. Разбери машину на части

Первым шагом является осторожное снятие приборной панели вашего автомобиля или любой другой части, которую необходимо снять, прежде чем установка будет продолжена. Вам также придется уступить место в задней части автомобиля, найти кабели, питающие задний фонарь, и оптимально установить саму камеру. Здесь вам пригодится руководство к вашему автомобилю, потому что оно может предложить полезные схемы, которые помогут вам правильно размонтировать необходимые части автомобиля.

Шаг 2. Установите камеру

Второй шаг — установка резервной камеры. Это может быть легко или сложно, в зависимости от типа вашей камеры. Камеры для номерных знаков автомобилей и потолочные камеры для фургонов установить проще всего. Большинство камер поставляются с установочным комплектом, поэтому используйте его и установите камеру правильно.

Шаг 3. Подключите кабели камеры

Здесь для многих становится немного сложнее, поэтому обратите внимание.

а). Подключите кабель питания постоянного тока к красной розетке постоянного тока камеры. Кабель питания постоянного тока имеет 2 провода. Один провод обычно красный, а другой черный.

б). Подключите два других конца этого кабеля питания к фонарю заднего хода вашего автомобиля. Красный провод подключается к обратному кабелю +12 В, а черный подключается либо к -12 В, либо к шасси автомобиля (заземление).

в). На каждом конце будет длинный кабель с желтыми штекерами RCA. Подключите один из этих штекеров к желтому гнезду RCA камеры.

г). Этот же длинный кабель должен иметь короткий провод, отходящий от каждого разъема RCA. Это спусковой провод. Если вы хотите, чтобы монитор автоматически показывал изображение с камеры при включении задней передачи, подключите этот пусковой провод к тому же кабелю +12 В вашего фонаря заднего хода. Обратите внимание, что ваш монитор должен поддерживать триггерные кабели, чтобы это работало.

е). Если ваша камера является беспроводной системой, вам необходимо подключить к камере кабель с красным и желтым штекерами.Это передатчик беспроводной системы. Приемная часть беспроводных устройств обычно имеет только одну желтую вилку и спусковой провод.

Шаг 4. Протяните кабель

Теперь вам нужно проложить трос от задней части автомобиля к передней. Если ваша резервная камера является беспроводной системой с передатчиком и приемником, вы можете пропустить этот шаг.

Шаг 5. Подключите кабели радиосвязи

а). Другой желтый штекер RCA длинного кабеля подключите к видеовходу автомагнитолы.Если нужно, то воспользуйтесь переходником. Если у вас беспроводная система, подключите единственный желтый штекер приемника к автомобильному радиоприемнику.

б). Если ваш монитор поддерживает триггерные провода, подключите триггерный провод к монитору. Беспроводные системы обычно имеют пусковой провод на этом конце приемника. Если ваш автомобиль использует декодер CAN-шины для управления фарами заднего хода, то спусковой кабель не потребуется.

в). В ситуации, когда вы используете систему беспроводной резервной камеры, вам дополнительно потребуется обеспечить питание приемника.Вы можете подключиться к тому же источнику питания, что и автомобильное радио, или получить питание через блок предохранителей автомобиля.

Шаг 6: Завершение

Пришло время вернуть все на свои места. Вы должны переустановить радио, закрыть отсек фонаря заднего хода и затянуть все винты и болты на свои места. Некоторым новым радиостанциям на этом этапе также может потребоваться перепрограммирование программного обеспечения или обновление конфигурации.

Шаг 7: Зажигание и проверка

Чтобы закончить, запустите двигатель и включите заднюю передачу.Если все пойдет хорошо, вы должны увидеть на мониторе изображение с камеры резервного копирования.

Заключение

Вышеуказанные семь шагов будут работать с большинством систем и транспортных средств. Конечно, всегда будут исключения, но если вы будете следовать этим правилам, вы сможете исправить любые проблемы.

Microsoft Word — PLCMTR104.docx

% PDF-1.6 % 31 0 объект > эндобдж 28 0 объект > поток application / pdf

Microsoft Word — PLCMTR104.docx

GregW

2014-12-18T16: 17: 20-05: 00PScript5.dll Версия 5.2.22014-12-18T16: 19: 46-05: 002014-12-18T16: 19: 46-05: 00 Acrobat Distiller 10.0.0 (Windows) uuid: aaddc30d-bdef-432e-bdff-527d83244661uuid: 48d2a127- 5952-4b59-a806-b8a4359bfc08 конечный поток эндобдж 25 0 объект > эндобдж 27 0 объект > эндобдж 76 0 объект > / ProcSet [/ PDF / ImageC] / XObject >>> / Тип / Страница >> эндобдж 32 0 объект > эндобдж 1 0 объект > эндобдж 5 0 объект > эндобдж 11 0 объект > эндобдж 15 0 объект > эндобдж 17 0 объект > поток h [rF} Wi & T [[% K; W ~ P $ из @ 3! L.

Как правильно подключить камеру заднего вида. Видеоинструкция

Как мы и обещали в предыдущей статье о типах подключения камеры заднего вида (с помощью видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), мы предлагаем вам несколько советов, а иногда даже требования к подключению питания камеры. в машине. Также мы предоставляем краткое, но очень подробное видео-руководство. В статье будут рассмотрены следующие вопросы:

Как подключить питание камеры заднего вида в автомобиле

Подключение питания камеры заднего вида — процесс важный и гораздо более трудоемкий, как может показаться.Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, неправильной работе камеры или плохому качеству картинки.

Прежде всего, нужно взять «+» и «-» всех подключенных устройств из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Затем ознакомьтесь с логикой работы установленного оборудования. В конечном итоге камера должна соответствовать общей картине. Что это означает на практике? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство / монитор, то камеру следует подключить соответствующим образом.Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает нагретую матрицу и отличное изображение, особенно в темное время суток. Также в некоторых автомобилях активируется видеовход для камеры заднего вида.

• Если вы хотите подключить камеру заднего вида указанным выше способом, вам необходимо определить минимальный порог напряжения камеры и использовать преобразователь мощности. Это маленькая коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе.Выбирать следует в соответствии с силовым элементом резервной камеры. Например, мы предлагаем преобразователи мощности на 5, 6 и 7,5 В.
• Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) активируется переключением на заднюю передачу, вы можете подключить ее к фонарям фонарей заднего хода. Если есть «явные» плюсы и минусы, не сомневайтесь и подключайте питание именно туда. Если есть пульсирующий сигнал (ШИМ-мерцание), вам понадобится фильтр, чтобы выровнять сигнал. Например, для этой цели можно использовать конденсатор.

Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем посмотреть это видео-руководство. И не забудьте поставить лайк видео и подписаться на наш канал на YouTube, если вы еще этого не сделали.

Особенности подключения камеры заднего вида через видеоинтерфейс

• Активация камеры . Когда камера заднего вида подключена через видеоинтерфейс, она активируется через шину CAN или с помощью +12 В от ламп заднего хода.Это зависит от машины. Поэтому при подключении видеоинтерфейса необходимо войти в Заводское меню и настроить способ активации (CAN-шина или Задний провод).
• Идентификация монитора . При подключении видеоинтерфейса необходимо правильно определить размер / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
• Идентификация камеры OEM / вторичного рынка . При подключении видеоинтерфейса следует установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно отображаться изображение.Т.е. Если вы подключаете запасную камеру на вторичном рынке, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включенной задней передаче. Если уже установлена ​​OEM камера заднего вида и вы используете видеоинтерфейс для подключения сторонней навигации или видеоисточников, установите соответствующее положение DIP-переключателя. Подобрать правильную позицию поможет инструкция к видеоинтерфейсу.
• Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC).Стандарты видеосигнала, поддерживаемого камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, воспользуйтесь конвертером.

Распространенные ошибки при подключении камеры заднего вида

• Питание снимается с разных точек . Очень часто установщик берет «+» у ламп заднего хода, а «-» — у шасси.Мы просим вас и даже настаиваем на том, чтобы этого не делать. Если вы это сделаете, появится разница потенциалов, а напряжение в разных точках может отличаться и постоянно меняться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного и того же места !!! Например, вы можете взять его с монитора или головного устройства.
• Питание подключено к пульсирующему сигналу от фонарей заднего хода.Во многих автомобилях, особенно в немецких, сигнал на лампах заднего хода всегда пульсирующий. Таким образом автомобиль проверяет, исправны ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, его необходимо выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если вы поместите конденсатор на ровный сигнал, но не отделяете его от OEM-системы, то уже выровненный сигнал будет передан на лампы заднего хода, и бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные.(смотреть видео).
• Подключение камеры на постоянно работающей основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера выйдет из строя. На самом деле это случается очень часто.
• Различные видеосистемы с поддержкой камеры и автомобильной мультимедийной системы.

Что делать, если установленная камера не работает или работает неправильно?

• Прежде всего, никогда не устанавливайте камеру, не проверив, работает ли она. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые нами устройства, однако камера могла быть повреждена, скажем, во время доставки или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите.
• Проверить соединительный кабель. Поставляемый в комплекте кабель обычно имеет длину от 3 до 5 метров. Поэтому при прокладке трос может сложиться или сломаться. Бывает довольно часто.
• Проверить правильность подключения питания
  • Плюс и минус взяты из одного и того же места?
  • Работает ли подключенная камера по тем же принципам, что и все установленные электронные устройства?
  • Используется ли преобразователь мощности?
  • Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части статьи)
• Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т.е.е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу фонарей заднего хода. Вам нужно сравнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. Информацию выше и видео).
• Если через видеоинтерфейс подключена резервная камера, а изображение не отображается или имеет низкое качество, проверьте настройки активации в заводском меню, а также исправьте положение DIP-переключателей.
• Если изображение искажено или черно-белое, или даже изображение не отображается на экране, видимо видеосистемы, поддерживаемые камерой заднего вида, и автомобильная мультимедийная система не совпадают. Купите камеру, которая поддерживает видеосистему вашего автомобиля, или воспользуйтесь конвертером.

Теперь вы знаете все о том, как подключить камеру заднего вида к машине. Соблюдайте эти правила и вы получите очень полезного и надежного помощника. Если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить установщика.

Мы настоятельно рекомендуем устанавливать камеру только в надежных мастерских и специалистах по установке, которые являются экспертами в области электроники. В противном случае вы можете потерять время и деньги. Если вы не совсем уверены в своих установщиках, дайте им прочитать эту статью. Таким образом, шансы на успешную установку намного выше. ☺

Если у Вас остались вопросы по подключению камеры заднего вида, купленной в интернет-магазине Car Solutions, напишите в нашу техподдержку. Наши технические специалисты сделают все возможное, чтобы вам помочь.

В следующей статье мы расскажем, как подобрать и где установить камеру заднего вида. Подпишитесь на нашу рассылку, и вы узнаете, когда она будет опубликована на сайте. Также мы будем информировать вас о новых поступлениях, акциях, видеообзоре и т. Д.

Команда автомобильных решений

Все права защищены. Этот материал с веб-сайта car-solutions.com не может быть опубликован, переписан или распространен полностью или частично без указания авторства и предоставленных обратных ссылок.

Создание адаптеров для камеры заднего вида

По мере того, как все больше автомобилей имеют камеру заднего вида в стандартной комплектации, мы видим, что все больше и больше людей нуждаются в их замене, когда они выходят из строя. Если у вас есть система на 360 градусов или система, встроенная в автомобиль, возникнут проблемы с заменой существующей камеры, установленной на заводе. Самая большая проблема заключается в том, что многие камеры используют источник питания 5 вольт, тогда как устройства вторичного рынка — 12 вольт. Если ваш находится на грузовике, автодоме или является вторичным продуктом, эти инструкции должны помочь вам преобразовать ваш существующий разъем в четырехконтактный авиационный, который так распространен.

Шаг 1

Здесь вы проверяете существующий кабель камеры, чтобы увидеть, какие жилы в нем содержатся. Может оказаться полезным не разрезать кабель полностью, а раскрыть его, аккуратно разрезав изоляцию кабеля. То, что вы найдете внутри, может варьироваться от 2 проводов и голого внешнего экрана до 7 или 8 проводов. Как правило, можно ожидать, что они будут следовать следующему цветовому коду: —

Красный = 12 В

Черный / неизолированный провод = отрицательный

Желтый = видео

Белый = звук

Что вы ожидаете и какие они на самом деле другое дело!

Вы можете обнаружить, что на один из проводов подается напряжение 12 В для питания ИК-светодиодов камеры.Другой может использоваться для подачи 12 В для питания небольшого обогревателя, хотя это довольно редко встречается в камерах заднего вида в Великобритании. Я видел, как белый цвет использовался как земля или как видеоканал.

Другая потенциальная проблема — это место внутри провода.

На этом рисунке показана проводка от камеры Obserview. Если вы внимательно посмотрите на белый провод, вы увидите, что есть внутренний изолированный провод с внешним экраном внутри внешней изоляции. Если вы пропустите это, вы заземлите видеосигнал, поэтому он не будет работать.На этой камере просто соединив 3 помеченных провода, можно получить изображение. Обычно вы можете идентифицировать провод внутри провода, поскольку он толще других проводов в кабеле.

Если у вас очень маленькая камера, иногда вы можете найти небольшой пластиковый блок примерно в 12 дюймах от корпуса камеры. В нем находится небольшой регулятор мощности, который понижает напряжение до 5 В. Если вы включите это в свой адаптер, камера на 12 В не будет работать, поэтому ее нужно исключить.

Step 2

К настоящему времени вы должны иметь некоторое представление, можете ли вы определить, что делает каждый кабель в вашем проводе.Видео почти всегда будет окружено экраном. 12v можно определить с помощью мультиметра. Голый экран является отрицательным, и вы часто обнаруживаете, что одна из других жил также отрицательна. Проверка целостности должна определить это.

Следующим шагом будет отрезать вилку неисправной камеры кабелем хорошей длины, чтобы облегчить изготовление адаптера. На одном из наших 4-контактных удлинительных кабелей длиной 1 м разрежьте пополам, чтобы получить штекер. Теперь вы собираетесь присоединить разъем вашей камеры к штекерному разъему нашего кабеля.

На этом мы объединили черный заземляющий провод и неизолированный экран. Мы не использовали здесь термоусадку. Часто можно обойтись обрезанием голого экрана и подключением только черных проводов. Наши монтажники часто делают это, если хотят укоротить один из наших 4-контактных удлинительных кабелей. Остальные провода спаяны вместе и усаживаются при помощи термофена для усадки трубки. На этом вы можете видеть, что мы соединили желтый с желтым и красный с красным, поскольку обе стороны использовали это соглашение для позитива и видео.Однако звук был на ядре другого цвета по сравнению с нашими кабелями, поэтому белый цвет переходит в другой цвет. На выводе, на который мы паяли наш провод, был другой провод, который мы просто заглушили термоусадкой. Затем все соединение было покрыто термоусадочной пленкой для защиты.

На фотографии выше показан типичный готовый адаптер. Этот был создан для тестирования камеры Veba, чтобы увидеть, сможем ли мы заставить ее работать с одним из наших мониторов. Veba — это бренд, который, похоже, больше не выпускается, но имеет множество систем, доступных на eBay и Amazon.Многие люди звонят нам по телефону, поэтому у нас есть сомнения по поводу их качества.

Тогда просто необходимо проверить переходной кабель на соответствие приведенным выше схемам контактов. 12 В является важным, так как ошибитесь, и вы можете повредить камеру или монитор, или и то, и другое. Когда вы закончите, адаптер можно использовать для подключения к существующей проводке, не повреждая ее. Это позволит вам легко менять камеру, когда вам нужно, поскольку 4-контактный авиационный разъем очень распространен.Теоретически у вас должна быть работающая система камер. Если нет, то в первую очередь следует проверить целостность кабелей. Каждый год мы наблюдаем пару случаев, когда кабели были повреждены животными или монтажниками, устанавливающими другое оборудование.
