Сенсорный выключатель света своими руками (схемы подключения)

Идея управления осветительными приборами посредством сенсорных выключателей не нова, подобные выключатели или переключатели света выпускались еще в прошлом веке. Но размеры таких устройств были существенно больше типовых, что вызывало проблемы при установке. Стоит также отметить, что стоимость первых сенсорных коммутаторов была довольно велика, естественно, это не способствовало популярности. С развитием технологий ситуация в корне изменилась, и сегодня емкостные, инфракрасные и дистанционные включатели пользуются стабильным спросом.

Конструкция и принцип работы

Несмотря на разнообразие моделей сенсорных коммуникаторов, большинство из них имеет типовую конструкцию, состоящую из следующих элементов:

  1. Корпус из термостойкого пластика (см. А на рис. 1). Размеры конструкции позволяют производить монтаж в типовое посадочное место обычного выключателя.
  2. Электронный блок (В), он включает в себя адаптер питания и схему управления полупроводниковым ключом.
  3. Плата с емкостными сенсорами (С).
  4. Лицевая панель (D), как правило, она изготавливается из кварцевого стекла, в бюджетных моделях могут использоваться другие материалы.
Рис 1. Сенсорный настенный шестиклавишный выключатель Legrand

Теперь расскажем, как работают такие устройства. Электронный блок отслеживает состояние сенсора. Когда происходит прикосновение рукой к определенному месту лицевой панели выключателя (оно имеет соответствующую маркировку), емкость датчика изменяется. Электронный блок обнаруживает это и меняет состояние бесконтактного полупроводникового ключа, который размыкает или замыкает электрическую цепь.

Сфера применения

Первоначально данный вид коммутаторов планировалось использовать для включения / выключения освещения, но конструкция оказалась настолько удачной, что сфера ее применения существенно расширилась. Сегодня большинство современных бытовых приборов имеют сенсорное управление, в качестве примера можно привести кухонные печи, вытяжки, микроволновки и т. д.

Вытяжка для кухни Cata Midas 900

Единственное ограничение на подключение к сенсорным коммутаторам — мощность оборудования, ее допустимые параметры указываются в паспорте устройства.

Дополнительные функциональные возможности

Современная техническая база сделала возможным установку микроконтроллеров в электронный блок управления сенсорным выключателем, позволило существенно расширить функционал коммутаторов и позволило им вписаться в концепцию умного дома. Управлять такими коммутаторами можно голосом, инфракрасным или радио пультом, смартфоном через WI-FI или программируемым таймером.

Сенсорный выключатель можно подключить к системе «умный дом» и управлять им используя мобильный телефон

Сенсорные коммутаторов могут использоваться совместно с датчиками, реагирующими на движение или уровень освещенности. В первом случае такие устройства включают светильник, настольную лампу или другие осветительные приборы, когда кто-нибудь входит в помещение, например в ванную. При втором варианте реализации, свет будет включаться при низком уровне освещения.

Тройной сенсорный коммутатор Sesoo и датчики движения

Некоторые производители, например, Livolо выпускают сенсорные выключатели с функцией диммера или управляющие совмещенными розетками, к которым может подключаться практически любой бытовой прибор.

Сенсорный выключатель Ливоло с блоком розеток

Достоинства емкостных коммутаторов

Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:

  • Длительный срок эксплуатации. Этому немало способствует отсутствие движущихся частей и контактных групп.
  • Совместимость со всеми типами осветительных приборов. Выпускаются модели с диммиром для светодиодных лент и энергосберегающих ламп, если у таковых предусмотрена такая возможность. Помимо этого допускается коммутация любых цепей, отвечающих условиям эксплуатации выключателей
  • Наличие дополнительных функций.
  • Возможность интеграции в систему «Умный дом».
  • Большой выбор цветовых и дизайнерских решений. Выключатели «Зайцы» модельный ряд Kopou
  • Отсутствие механических контактов.
  • Сенсорный датчик можно установить в стандартный «стакан» для выключателя скрытой проводки.

Теперь кратко о недостатках.

В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.

Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:

  1. Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т.д.).
  2. Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.

Подключение

Монтаж сенсорных коммутаторов практически не отличается от установки обычных встроенных и накладных механических выключателей. Подробно об этом процессе можно прочитать на страницах нашего сайта. Напомним, как это делать на примере модели kg020gs производителя FD Electronics.

Алгоритм подключения:

  1. Снимаем стеклянную панель (см. А рис. 7). Это удобно делать, используя тонкую шлицевую отвертку.
  2. Производим подключение монтажных проводов (В рис. 7), согласно схеме приведенной в паспорте. Рисунок 7. Первый и второй этап подключения
  3. Прикручиваем плату с сенсорными контактами (А рис. 8).
  4. Подключаем панель с маркировкой кнопки (В рис. 8).
Рисунок 8. Второй и третий этап подключения

Некоторые производители, например, Livolo, выпускают проходные выключатели на 220 В (схема их подключения показана на рис. 9). С их помощью можно управлять освещением из нескольких мест.

Рисунок 9. Наглядный пример, как подсоединить несколько проходных панелей touch контакта

Каждый из таких коммутаторов управляет освещение в помещении из разных мест. Концепция подразумевает использование основного коммутатора и одного вспомогательного (или более). На основных приборах имеется три клеммы, к одной подключается фаза, к другой ноль, а третьей подключается управляющий проводник. Соответственно, такие контакты помечаются как: L – фаза, N –ноль и Com – управляющий провод. Вспомогательные устройства

Вторичные коммутаторы подключаются через две клеммы: N – ноль и Com – управляющий контакт. Маркировка у разных производителей может различаться, поэтому, имеет смысл изучить инструкцию. В качестве примера можно привести схему подключения электронного диммера et0802193e, или его аналог tt6061a, управлять которыми можно легким касанием руки.

Схема подключения сенсорного диммера et0802193e

Выбор сенсорного выключателя света

Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:

  1. Мощность подключаемого оборудования и схема его подключения.
  2. Исполнение, соответствующее типу проводки.
  3. Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
  4. Возможность дистанционного управления (пульт или смартфон).
  5. Соответствие дизайна интерьеру помещения и т.д.

Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.

Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т. д.

Беспроводной сенсорный выключатель MakeGood Classic с пультом управления и подсветкой

Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.

Доработка типовых устройств

Многих не устраивает, что сенсорная зона на панели довольно маленькая, и для фиксации сигнала необходимо сделать касание в указанном месте. Приведем пример, как можно увеличить площадь косвенного контакта поверхности.

Увеличение зоны чувствительности сенсора

Следует взять провод и аккуратно припаять его к месту, где подается сигнал с датчика на сенсорной плате (для этого необходимо изучить принципиальную схему устройства). Подключенный провод укладывается по периметру корпуса. В результате такая рамка позволит без усиления уровня сигнала приводить к срабатыванию датчика при касании лицевой панели.

Следует заметить, что такое усовершенствование аннулирует гарантийные обязательства производителя.

Сенсорный выключатель своими руками

Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.

Сенсорный выключатель на полевом транзисторе

Обозначения:

  • Сопротивления: R1 — 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
  • Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
  • Транзистор VT1 – КП 501A.
  • Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.

Питание схемы осуществляется от источника с напряжением 12…24 В.

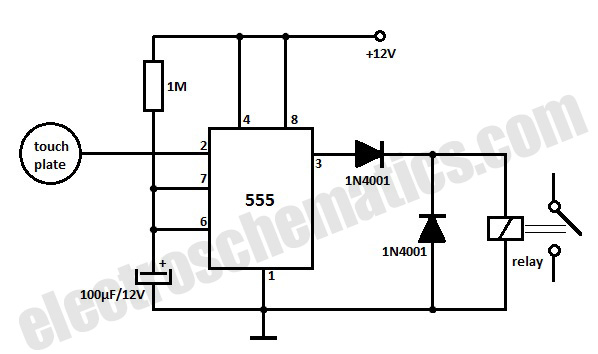

Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.

Сенсорный выключатель на микросхеме NE555

Обозначения:

  • Резисторы: R1 – 1. 0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
  • Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
  • Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
  • Микросхема — NE555,
  • Реле такое же, как и в предыдущей электросхеме.

Приведенная схема в настройке не нуждается.

Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.

Компактный сенсорный датчик к системе Ардунио

Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.

Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп. Подробную информацию по этой теме, также можно найти на нашем сайте.

Кратко о безопасности

При подключении сенсорного управления источниками освещения следует придерживаться тех же ном и правил, что предписываются для механических выключателей. То есть, перед началом работы необходимо обесточить линию, где будет производиться монтаж. Далее, придерживаемся следующих норм:

  • Выключатели должны быть включены в сеть таким образом, чтобы производилась коммутация фазы, а не нуля.
  • Если в сети питания используется заземляющий провод, он должен быть подключен к соответствующему контакту.
  • Если для монтажа используется многожильный провод, то его концы необходимо опрессовать или залудить. В противном случае возможно нарушение контакта, что приведет к нагреву соединения.
  • Нельзя использовать сенсорный выключатель с явными признаками нарушения целостности конструкции.
  • Нагрузка должна соответствовать параметрам коммутатора.

Сенсорный включатель на двух транзисторах

Приветствую, товарищи-самоделкины!

Как говорится, лень - двигатель прогресса, и поспорить с этим довольно трудно. Ведь действительно, многие изобретения человечества, в частности, электронные устройства и модули созданы человеком для того, чтобы облегчить рутинный труд, сделать жизнь более комфортной. С появлением современных электронных компонентов во второй половине прошлого века, этот процесс стал идти особенно быстро - ведь простейшие резисторы, конденсаторы, транзисторы и другие полупроводниковые элементы позволяют собирать какие угодно устройства, на любые случаи жизни, подобно конструктору. В частности, например, простая схемка всего на двух транзисторах можно без проблем заменить привычный кнопочный выключатель. Достаточно лишь собрать схему сенсорного включателя-выключателя, которая представлена ниже.



Как видно из схемы, на ней присутствует элемент "сенсор" - это та самая пластинка, касание которой будет переводить схему из выключенного состояния во включенное. Форма сенсора может быть произвольной, либо в виде небольшой металлической пластинки, либо даже в виде отрезка провода. Не стоит брать в качестве сенсора слишком большую пластину, иначе схема не будет реагировать на касания, а всегда останется включенной. Принцип работы прост - два каскада на транзисторах образуют усилитель с большим коэффициентом усиления. Когда сенсора не касается рука человека, усиливать транзисторам нечего, база транзистора VT2 остаётся притянутой к земле резистором R3, оба транзистора закрыты, ток через светодиод HL1 не течёт. Как только человек коснётся сенсорной площадки, на базу транзистора VT2 будут поступать синусоидальные наводки, которые тело человека улавливает, как антенна. Электропроводка, высоковольтные линии электропередач, различные бытовые электроприборы создают в каждом городе огромное количество наводок, благодаря которым и работает данная схема. Наводки на базе VT2 приоткрывают этот транзистор, а он, в свою очередь, открывает VT1, который уже коммутирует полезную нагрузку, в данном случае светодиод. К преимуществам схемы можно отнести то, что срабатывание происходит мгновенно, как и выключение при отпускании сенсора.

При необходимости коммутировать нагрузку более мощную, чем светодиод, нужно использовать реле. Напряжение реле и напряжение питания схемы должны быть одинаковы, можно выбирать из диапазона 5-12 вольт. Не стоит использовать слишком мощные реле, иначе у транзистора VT1 может не хватить мощности запитать обмотку. Оптимальны реле, у которые ток через обмотку составляет 20-50 мА. Схема подключения реле представлена ниже. "+" подключается к плюсу питания схемы, а "-" к коллектору транзистора VT1. Цепь из резистора R1 и светодиода HL1 можно оставить в схеме, светодиод будет загораться при каждом срабатывании. Таким образом, реле получится подключенным параллельно цепи R1 и HL1. При этом обязательно следует поставить параллельно обмотке реле диод для гашения импульсов самоиндукции, возникающих при переключениях реле. Сюда подойдут самые распространённые диоды, например 1n4148, 1n4007.

Транзисторы в схеме не обязательно использовать именно КТ315, подойдут практически любые NPN транзисторы малой и средней мощности. Например, можно поставить BC547, КТ3102, 2N3904. Схема потребляет небольшой ток, а потому её можно питать даже от батарейки кроны. Для сборки такой миниатюрной схемы вовсе не обязательно изготавливать полноценную печатную плату, здесь как нельзя кстати подойдёт макетная, на которой схему можно собрать буквально за несколько минут.

К недостаткам схемы можно отнести то, что она может нестабильно работать далеко за городом, вдалеке от высоковольтных линий электропередач, ведь там нет такого обилия наводок, как в городах. Но в то же время - зачем нужен сенсорный выключатель в глухом безлюдном поле? 🙂

Таким образом, получилась компактная простая схема сенсорного выключателя, собрать под силу которому даже самому ленивому радиолюбителю. Номиналы компонентов схемы могут отклоняться от заданных на схеме в достаточно больших пределах, транзисторы можно использовать практически какие угодно из доступных NPN, а потому схему можно порекомендовать к сборки в том случае, если по близости нет магазинов радиодеталей. Ведь все компоненты для данной схемы можно найти практически в любом неисправном магнитофоне/телевизоре/плеере. Ниже на фотографии демонстрация того, как схема можно использоваться для коммутации мощной нагрузки, в частности лампы накаливания. Также стоит обратить внимание на то, что схема не имеет триггера - нагрузка выключится сразу после того, как будет убран палец с сенсора. В некоторых случаях это можно стать преимуществом, а в некоторых - недостатком, в зависимости от цели применения такого выключателя. Удачной сборки!
Источник (Source)

⚡️Сенсорный выключатель - простая схема на К561ТМ2, К176ТМ2

На чтение 11 мин. Опубликовано Обновлено

Хочу вернуться к теме, которая уже не раз поднималась на страницах журнала. Это сенсорные выключатели, реагирующие на прикосновение руки к сенсорному контакту. Вообще, сенсорный выключатель — очень неплохая вещь, особенно если он малогабаритный. Его можно встроить во многие бытовые приборы и включать/выключать их прикосновением пальца к металлической детали на корпусе (иногда она может быть незаметной).

Для этого наиболее подходят сенсорные выключатели, управляемые прикосновением к одиночному сенсору. Такие конструкции, построенные на микросхемах серии К561, описаны, например, в [1] и [2]. У многих радиолюбителей до сих пор сохранились запасы функционально аналогичных, но морально устаревших микросхем серии 176. Однако попытки просто заменить ими в упомянутых конструкциях микросхемы серии К561 не привели к положительным результатам.

Недавно мне потребовалось изготовить несколько сенсорных выключателей, а в наличии были только микросхемы К176ТМ2 и К176ТМ1. Покупать специально для выключателей микросхемы К561ТМ2 не хотелось, поэтому было решено сделать выключатели на микросхемах серии К176.

Нашлось также много тринисторов КУ221Г, использовавшихся в цветных телевизорах. При проверке двух десятков таких тринисторов оказалось, что всего три из них имеют управляющий ток открывания 30…40 мА, остальные открывались током 80… 150 мА. Но поскольку тринисторы КУ221Г, вероятно, есть в наличии не только у меня, было решено применить такой тринистор в сенсорном выключателе.

За основу была взята “сенсорная” часть конструкции, описанной в [1]. Силовая часть была полностью переработана, причём в разных вариантах. В зависимости от того, где будет применяться выключатель, можно выбрать транзисторный, тринисторный или симисторный варианты.

Есть и вариант с использованием микросхемы К1182ПМ1, позволяющий плавно включать и выключать лампу накаливания. Чтобы управлять мощным электроприбором, выходной силовой прибор выключателя должен быть снабжён соответствующим теплоотводом. Но при коммутируемой мощности менее 100 Вт теплоотвод не обязателен.

Итак, сенсорное устройство по схеме из статьи [1] было собрано на микросхеме К176ТМ2, но не заработало. Его исследование с помощью осциллографа показало, что при прикосновении руки к сенсорному контакту импульсов на выходе формирователя импульсов на триггере DD1.1 нет, хотя на его входе присутствует наведённое телом человека переменное напряжение размахом 1,7В.

Следовательно, для переключения триггера К176ТМ2 этого мало. После добавления на входе эмиттерного повторителя на транзисторе амплитуда сигнала на входе триггера выросла почти до напряжения питания и появились импульсы на его выходе. Но чёткого переключения триггера DD1.2 в счётном режиме все равно не было.

Была установлена интегрирующая RC-цепь с инверсного выхода триггера на его вход D для задержки этого сигнала. После этого устройство стало устойчиво работать. Как показали дальнейшие эксперименты, конденсатор из этой цепи можно вообще исключить, вполне достаточно ёмкости входа D-триггера, которая совместно с резистором обеспечивает необходимую задержку сигнала.

Получившаяся схема сенсорной части этого варианта выключателя представлена на рис. 1 (слева от штрихпунктирной линии). Хочу особо отметить, что в моей конструкции при подключении резистора R5 к инверсному выходу (выводу 2) триггера DD1.2 выключатель работал неустойчиво. В качестве замены транзистора КТ312Б подойдёт любой маломощный транзистор структуры п-р-п, например, серий КТ312, КТ315, КТ3102.

Теперь о силовой части этого варианта выключателя (на рис. 1 справа от штрихпунктирной линии). Как было упомянуто выше, управляющий ток, необходимый для открывания тринистора КУ221Г, может достигать 130…150мА. Но в рассматриваемом случае он течёт через коммутируемую лампу EL1, резистор R7 и составной транзистор VT2—VT4 и не нагружает параметрический стабилизатор на стабилитроне VD3, питающий лишь транзистор VT1 и микросхему DD1. Благодаря этому сопротивление резистора R6 может быть довольно большим.

Рассеиваемая им мощность не превышает 0,5 Вт. Составной транзистор применён для управления тринистором по причине того, что высоковольтные транзисторы 13001 имеют коэффициент передачи тока базы не более 40. Использование в нём трёх транзисторов — не перестраховка. При двух транзисторах для надежного открывания тринистора VS1 приходилось уменьшать сопротивление резистора R5 до 1 кОм. Это не только перегружало выход триггера, но и требовало уменьшить сопротивление резистора R6 до 62 кОм и увеличивать его мощность до 1 Вт.

В следующий вариант выключателя были внесены изменения, необходимые для использования в нём микросхемы К176ТМ1, а его силовая часть была построена на симисторе ВТ134-600. Схема этого варианта изображена на рис. 2.

Здесь на триггере DD1.1 собран одновибратор. Поэтому принцип управления выключателем стал другим. Рассмотренный выше выключатель на микросхеме К561ТМ2 переходит в противоположное состояние в момент прикосновения к сенсору Е1, дальнейшее удержание пальца на нём роли не играет. В варианте с одновибратором прикосновение к сенсору для перевода выключателя в противоположное состояние должно быть коротким.

Если же задержать палец на сенсоре, то через некоторое время, зависящее от ёмкости конденсатора С2, одновибратор сформирует следующий импульс, затем ещё один и так далее. Каждый из этих импульсов будет переключать триггер DD1.2. Считать это недостатком нельзя, подобный алгоритм реализован, например, в микросхеме К145АП2. Там короткие касания сенсора включают и выключают лампу, а удержание пальца на сенсоре приводит к уменьшению или увеличению яркости её свечения.

Понятно, что в этом варианте выключателя может работать и микросхема К176ТМ2, если входы S её триггеров (выводы 6 и 8) соединить с общим проводом. Хотя в этом случае импульсы на выходе одновибратора на триггере DD1.1 имеют крутые перепады, без задержки сигнала, поступающего с инверсного выхода триггера DD1.2 на его вход D, обойтись не удалось. Зато необходимую задержку в этом случае вносит входная ёмкость силовой части выключателя. Именно поэтому резистор R4 подключён к инверсному (вывод 2), а не к прямому выходу триггера.

Этот вариант сенсорной части выключателя наиболее универсален, поскольку в нём работают как микросхемы К176ТМ1 и К176ТМ2, так и К561ТМ2. В последнем случае можно отказаться от эмиттерного повторителя на транзисторе VT1. Теперь подробнее о предлагаемых вариантах силовой части. Вариант с тринистором, представленный на рис. 1, подробно описан ранее.

Понятно, что вместо КУ221Г можно применить любой другой тринистор с допустимым напряжением в закрытом состоянии не менее 400 В и допустимым током в открытом состоянии, не меньшим, чем ток коммутируемой нагрузки. При применении более чувствительного тринистора можно увеличить сопротивление резистора R7 вплоть до нескольких килоом.

Возможно, в этом случае удастся убрать один из транзисторов VT2—VT4. При монтаже обязательно проверяйте назначение выводов транзисторов 13001, оно бывает различным. Вместо диодов КД522Б можно использовать КД522А или любые другие маломощные кремниевые диоды. Диоды 1N4007 заменяются любыми выпрямительными диодами с обратным напряжением не менее 400 В и допустимым прямым током, не меньшим тока нагрузки. Допускается использовать и выпрямительные мосты с соответствующими параметрами, например, КЦ402 с индексами А—Г, Ж, И, КЦ405 с такими же индексами или импортные мосты 2W10M, BR810, RC207.

Вместо стабилитрона Д814Б можно установить любой другой с напряжением стабилизации 7…9 В, например, Д814А или 1N4737A, 1N4787A, 1N4797A. Для коммутации мощной нагрузки этот вариант не совсем удобен, поскольку, кроме применения более мощного тринистора с теплоотводом, потребуются и более мощные выпрямительные диоды тоже с теплоотводами.

Сенсорный выключатель 220В управляет светодиодной лампой

Если планируется управлять только энергосберегающей или светодиодной лампой мощностью не более 15…20 Вт или лампой накаливания мощностью не более 60…75 Вт, можно вообще исключить тринистор, а транзистор VT4 13001 заменить более мощным 13003. При этом теплоотвод не потребуется. Но превышать указанные выше значения мощности нельзя.

Во время экспериментов транзистор 13003 мгновенно сгорел от пускового тока лампы накаливания мощностью 150 Вт (около 10 А). Такой же транзистор сгорел при включении энергосберегающей лампы мощностью 30 Вт. Выключатель с вариантом силовой части, изображённый на рис. 2, благодаря применению чувствительного симистора ВТ 134-600 имеет наименьшее число деталей и небольшие габариты. В нём могут быть применены и другие симисторы с малым током открывания, например, ВТ 136-600, ВТА06-600, ВТА10-600 и другие.

Если использовать симистор КУ208Г, то желательно выбрать его экземпляр с наименьшим током открывания. При токе открывания более 5… 10 мА придется уменьшать сопротивление резистора R5 в цепи управляющего электрода симистора. А если напряжение питания микросхемы DD1 при открытом симисторе будет падать ниже 3 В, следует увеличить ёмкость конденсатора С5. При этом нельзя забывать и о коэффициенте передачи тока базы транзистора VT2, управляющего симистором. Он не должен быть меньше 150…200.

Диод КД105Б может быть заменён таким же, но с другим буквенным индексом или любым выпрямительным диодом с допустимым обратным напряжением не менее 400 В и допустимым выпрямленным током не менее 0,1 А. О замене диодов КД522Б и стабилитрона Д814Б было сказано выше. Этот вариант силовой части выключателя наиболее подходит для управления мощной нагрузкой. Поэтому убедитесь, что применяемый симистор рассчитан на потребляемый нагрузкой ток, и при необходимости установите его на теплоотвод с достаточной площадью поверхности рассеивания.

Если планируется использовать выключатель для управления обычной лампой накаливания, лучше собрать его силовую часть на микросхеме фазового регулятора К1182ПМ1. Она специально предназначена для плавного включения и выключения ламп накаливания, а также регулировки их яркости. Плавное включение продлит жизнь лампе, а плавное выключение добавит комфорта при пользовании светильником.

Схема силовой части сенсорного выключателя света 220В

Схема этого варианта силовой части выключателя представлена на рис. 3. Подробное описание фазового регулятора К1182ПМ1 имеется в [3] и [4]. Конечно, он может и напрямую управлять лампой (допустимый ток — 1,2 А), но если она слишком мощная, микросхема может сгореть (пусковой ток лампы накаливания в несколько раз больше рабочего). Поэтому для повышения надёжности в рассматриваемый вариант силовой части выключателя добавлен симистор VS1. Он может быть любым, главное, чтобы открывающий ток управления им не превышал 1,2 А.

Чем больше этот ток, тем меньше должно быть сопротивление резистора R4, вплоть до полного его исключения. Здесь можно использовать и симистор КУ208Г, причём его подборка по току открывания не обязательна, но потребуется уменьшить сопротивление резистора R4 до 470 Ом. Более подробно о выборе симистора можно прочитать в [5]. Несколько слов о резисторе R5.

Для мощных симисторов, в том числе и КУ208Г, он не нужен. А вот при применении импортных симисторов с малым током открывания (например, серии ВТ134) обойтись без него не удастся — симистор будет открываться и при отсутствии разрешающего сигнала. Вероятно, у микросхемы К118ПМ1 ток утечки в закрытом состоянии сопоставим с током открывания этих симисторов.

Чтобы определить нужное сопротивление резистора R5, необходимо вместо него временно установить переменный резистор сопротивлением 1 кОм. Затем соединить выводы 6 и 3 микросхемы К118ПМ1 и уменьшать сопротивление переменного резистора, пока лампа EL1 не погаснет. После этого измерить введённое сопротивление переменного резистора и заменить его постоянным резистором ближайшего (в меньшую сторону) номинала.

После подборки резистора R5 необходимо убедиться, что в “разомкнутом” состоянии выключателя симистор полностью закрыт, а напряжение на лампе EL1 отсутствует. Дело в том, что при слишком большом сопротивлении резистора R2 на лампу EL1 может поступать напряжение, даже когда транзистор VT1 полностью открыт. Если это напряжение меньше, чем необходимо для свечения лампы, вы даже не будете знать, что в выключенном состоянии ваша настольная лампа потребляет ток, возможно, и не маленький. Для устранения этого дефекта сопротивление резистора R2 необходимо уменьшать.

Нелишне будет измерить напряжение на лампе и при “замкнутом” выключателе. Оно должно быть меньше напряжения в сети не более чем на 2…3 В. Если оно меньше на пять и более вольт, значит, конденсатор С1 имеет большой ток утечки, и его необходимо заменить. Для существенного увеличения срока службы лампы накаливания нужно выполнить два условия. Во-первых, ее включение должно продолжаться не менее 2…3 с. Это время устанавливают подборкой ёмкости конденсатора С1. Чем она больше, тем медленнее включается лампа.

Во-вторых, питать лампу нужно напряжением 210…215 В, если это допустимо по условиям освещения. Для ограничения максимального напряжения параллельно конденсатору С1 подключите не показанный на схеме резистор. Его сопротивление, в зависимости от экземпляра микросхемы К1182ПМ1, может лежать в пределах 82…510кОм. Подбирают его экспериментально, глядя на показания подключённого параллельно лампе вольтметра, измеряющего истинное действующее значение переменного напряжения. Её яркость, конечно, немного снизится, но срок службы увеличится значительно.

Если вместо этого постоянного резистора применить переменный, получим сенсорный выключатель с регулировкой яркости. Выключатель с тринистором или симистором может стать источником помех, поэтому необходимо включить последовательно с ним помехоподавляющий дроссель, содержащий пять слоёв обмоточного провода диаметром 0,6…0,7 мм, намотанных виток к витку на ферритовом стержне диаметром 8…10 мм и длиной 25…30 мм. Все предложенные варианты сенсорных и силовых частей выключателей взаимозаменяемы и стыкуются между собой.

Необходимый вариант может быть выбран в зависимости от наличия деталей и мощности нагрузки, а также по принципу управления выключателем. Поскольку устройство имеет гальваническую связь с сетью, во время налаживания следует соблюдать осторожность, все изменения производить только после его отключения от сети. Желательно во время налаживания устройства питать его через развязывающий трансформатор. Это обезопасит и от ударов электрическим током, и от повреждения деталей при случайных замыканиях на заземлённые предметы.
