Упраление инжектором ЗМЗ 406

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

1. Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
2. Устарелость конструкции с точки зрения пассивной безопасности;
3. Плохая стойкость кузова к коррозии;
4. Отсутствие функций комфорта.

Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам

Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

Среди ее особенностей следует отметить:

1. Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
2. Электронную педаль дроссельной заслонки;
3. Новую панель приборов, переделанную под требования безопасности;
4. Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
5. Новые передние фары и задние фонари;
6. Кондиционер.

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

Замена проводки

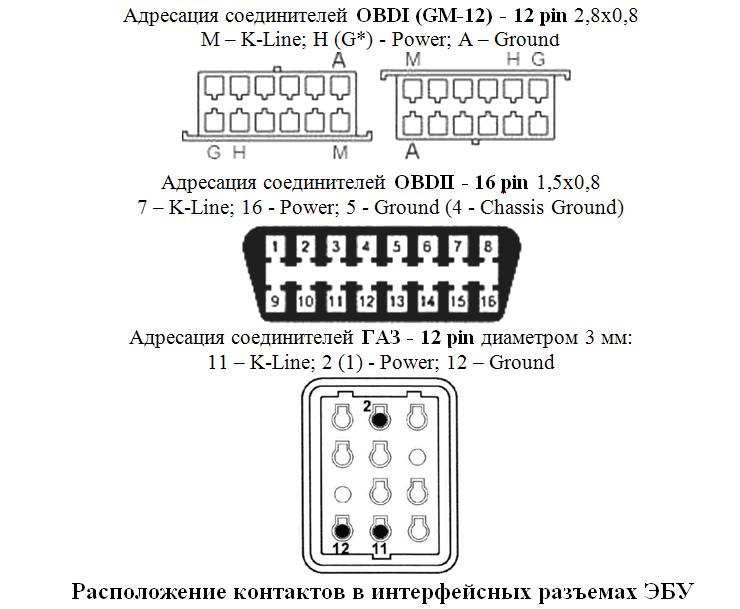

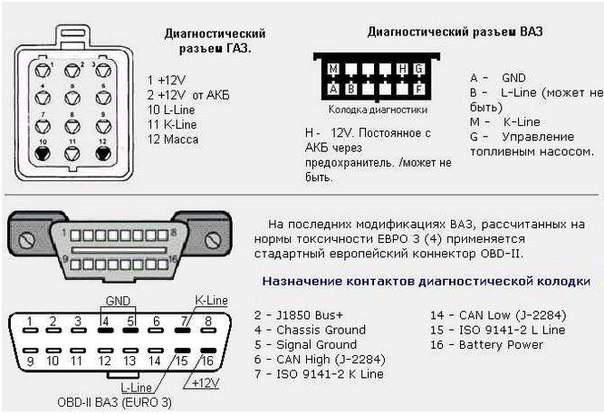

Проводка на Газель 406 двигатель с распиновкой клемм разъема ЭБУ

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели  позволит избежать ошибок

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Бортовая электросеть автомобиля (кроме цепи стартера и электровентилятора системы охлаждения) подсоединена к аккумуляторной батарее через плавкий предохранитель на 60А. Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителем с меньшим током срабатывания. Большинство предохранителей расположено в двух блоках, установленных в панель приборов над вещевым ящиком. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Нумерация предохранителей – слева направо, а цвет: 5А – оранжевый; 10А – красный; 15А – голубой; 20А – желтый; 25А – белый. Цепь электровентилятора системы охлаждения защищена предохранителем на 30А. Предохранители на 30А и 60А установлены в блоке, закрепленном на левом брызговике моторного отсека. Электродвигатель моторедуктора защищен автоматическим биметаллическим предохранителем многоразового действия. Цепь электростартера рассчитана на кратковременный большой ток и предохранителя не имеет. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. На автомобилях с двигателем ЗМЗ-4062 имеется жгут проводов системы управления работой двигателя, а цепь системы зажигания отсутствует. На автомобиле единого монтажного блока для реле нет. Большинство реле установлено в салоне под панелью приборов справа, за накладкой.

ВНИМАНИЕ! При ремонте системы электрооборудования отсоединяйте клемму “–” аккумуляторной батареи при выключенном зажигании. Подсоединяйте клеммы к батарее, убедившись, что зажигание выключено

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного “номинала” или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно и к пожару. Схемы электрооборудования автомобилей приведены в Приложении.

Цепи, защищаемые плавкими предохранителями

№ предохранителя	Защищаемые цепи
ЛЕВЫЙ БЛОК
F1 (25А)	Резерв
F2 (15А)	Дальний свет правой фары
F3 (15А)	Дальний свет фары, сигнализатор дальнего света фар
F4 (10А)	Ближний свет правой фары
F5 (10А)	Ближний свет левой фары, электрокорректор
F6 (10А)	Реле электровентилятора, реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
F7 (20А)	Резерв
F8 (20А)	Прикуриватель, реле звуковых сигналов, звуковые сигналы
F9 (15А)	Задний противотуманный свет
F10 (10А)	Радиооборудование
F11 (5А)	Резерв
F12 (15А)	Подкапотная лампа, плафон вещевого ящика, плафон салона
F13 (10А)	Стеклоочиститель
ПРАВЫЙ БЛОК
F1 (25А)	Противотуманные фары, задний противотуманный свет
F2 (15А)	Отопитель, реле обогрева заднего стекла, обогрев заднего стекла
F3 (15А)	Свет заднего хода, приборы, датчик спидометра
F4 (10А)	Сигналы торможения, розетка переносной лампы
F5 (10А)	Аварийная сигнализация
F6 (10А)	Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
F7 (20А)	Обогрев заднего стекла
F8 (20А)	Резерв
F9 (15А)	Электробензонасос (ЗМЗ-4062)
F10 (10А)	Блок системы управления двигателем (ЗМЗ-4062) или блок ЭПХХ (ЗМЗ-402)
F11 (5)	Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
F12 (15)	Обогрев сидений
F13 (10)	Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

предыдущая страница18. 19. Снятие педального узла

следующая страница 19.1. Общие сведения

Отличие инжектора от карбюратора

Долгое время выпускались лишь модели карбюраторного типа. Со временем появились инжекторные. Благодаря этому удалось достичь некоторых характеристик, например уменьшить количество потребляемого топлива. Если следовать теории о ДВС, то карбюраторный двигатель «Газель» 406 начинает мощнее работать при соответствующем поднятии уровня вращения коленчатого вала. Как этого можно достичь? Механизм сделан таким образом, что при резком нажатии на педаль возрастает количество паров бензина. Это, в свою очередь, способствует возрастанию скорости коленчатого вала.

Инжекторный двигатель 406 (ГАЗ часто его использовал) работает при помощи микропроцессора. Благодаря ему даже при легком нажатии на педаль динамика езды на машине будет улучшена.

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

1 – указатель поворота передний правый;

2 – фара головного света правая;

3 – лампы габаритного света передние;

4 – лампы головного света;

5 – противотуманная фара правая;

6 – электровентилятор системы охлаждения;

7 – датчик включения электровентилятора радиатора;

8 – противотуманная фара левая;

9 – фара головного света левая;

10 – указатель поворота передний левый;

11 – повторитель указателя поворота правый;

12 – свечи зажигания и наконечники с помехоподавительными резисторами;

13 – датчик-распределитель;

14 – электромагнитный клапан ЭПХХ;

15 – выключатель системы ЭПХХ;

16 – блок управления ЭПХХ;

17 – генератор;

18 – магнитола;

19 – повторитель указателя поворота левый;

20 – звуковые сигналы;

21 – выключатель зажигания;

22 – коммутатор системы зажигания;

23 – катушка зажигания;

24 – реле электровентилятора радиатора;

25 – регулятор напряжения;

26 – подкапотный фонарь;

27 – штепсельная розетка;

28 – выключатель звукового сигнала;

29 – реле звукового сигнала;

30 – комбинация приборов;

31 – контрольная лампа аварийного падения уровня тормозной жидкости;

32 – блок предохранителей в моторном отсеке;

33 – стартер;

34 – плафон освещения вещевого ящика;

35 – выключатель плафона вещевого ящика;

36 – электродвигатель антенны;

37 – спидометр;

38 – тахометр;

39 – контрольная лампа включения стояночного тормоза;

40 – контрольная лампа обогрева сидений;

41 – контрольная лампа левого поворота;

42 – контрольная лампа правого поворота;

43 – лампы освещения приборов;

44 – контрольная лампа неисправности генератора;

45 – указатель напряжения;

46 – контрольная лампа габаритного света;

47 – контрольная лампа дальнего света фар;

48 – аккумуляторная батарея;

49 – реле стартера;

50 – реле фар;

51 – блок предохранителей левый;

52 – переключатель антенны;

53 – реле противотуманных фар;

54 – выключатель противотуманных фар;

55 – выключатель заднего противотуманного света;

56 – контрольная лампа воздушной заслонки карбюратора;

57 – центральный переключатель света;

58 – блок предохранителей правый;

59 – контрольная лампа аварийной температуры охлаждающей жидкости;

60 – указатель температуры охлаждающей жидкости;

61 – указатель уровня топлива;

62 – контрольная лампа минимального резерва топлива в баке;

63 – контрольная лампа дублер;

64 – контрольная лампа аварийного давления масла;

65 – указатель давления масла;

66 – выключатель сигнала торможения;

67 – датчик спидометра;

68 – выключатель света заднего хода;

69 – реле обогрева заднего стекла;

70 – переключатель обогрева заднего стекла;

71 – датчик указателя температуры охлаждающей жидкости;

72 – электродвигатель стеклоочистителя;

73 – датчик контрольной лампы аварийной температуры;

74 – датчик контрольной лампы воздушной заслонки карбюратора;

75 – датчик аварийного падения уровня тормозной жидкости;

76 – переключатель стеклоочистителя;

77 – выключатель аварийной сигнализации;

78 – реле указателя поворота;

79 – электродвигатель вентилятора отопителя;

80 – выключатель сигнализатора стояночного тормоза;

81 – переключатель вентилятора отопителя;

82 – реле стеклоочистителя:

83 датчик указателя давления масла;

84 – датчик сигнализатора аварийного давления масла;

85 – датчик указателя уровня топлива;

86 – переключатель указателей поворота;

87 – прерыватель сигнализатора стояночного тормоза;

88 – добавочный резистор электродвигателя вентилятора отопителя;

89 – прикуриватель;

90 – электронасос стеклоомывателя;

91 – электрообогревные жиклеры стеклоомывателя;

92 – выключатель проверки контрольных ламп комбинации приборов;

93 – дверные выключатели плафона;

94 – плафон;

95 – элементы обогрева сиденья;

96 – выключатели обогрева сиденья;

97 – реле обогрева сидений;

98 – выключатель обогрева жиклеров стеклоомывателя;

99 – нагревательный элемент заднего стекла;

100 – фонарь багажника;

101 – лампы задних указателей поворота;

102 – задний фонарь правый;

103 – лампы сигнала торможения и заднего габаритного света;

104 – задние фонари в крышке багажника;

105 – лампы света заднего хода;

106 – лампы заднего противотуманного света;

107 – дополнительный сигнал торможения;

108 – фонари освещения регистрационного номера;

109 – задний фонарь левый; R1, R2, R3, и R4 – помехоподавительные резисторы.

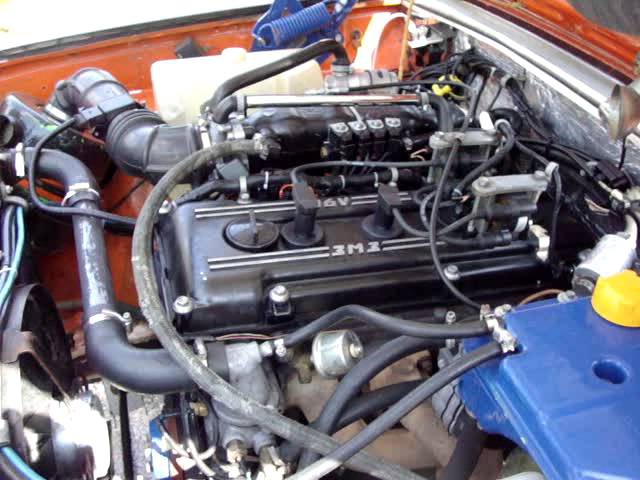

ЗМЗ-406

Кто может поспорить с тем, что большое количество перевозок осуществляется на автомобилях ГАЗа? На «Газелях» чаще всего установлен двигатель 406. Карбюраторный силовой агрегат выпускается в двух модификациях. Инжекторный – только в одной. Какие плюсы есть у данного двигателя? Он достаточно мало расходует горючего при своей высокой мощности. А также агрегат прослужит достаточно длительное время, но только лишь в том случае, если за ним будет выполнен надлежащий уход. Среди минусов особо остро чувствуется то, что двигатель восприимчив к качеству моторного масла. Если уж работает на каком-то определенном типе, то лучше особо не экспериментировать. Существует проблема заторможенной работы вентилятора, что ведет к перегреву. Система, которая должна регулировать температуру, немного нестабильна. А так как перегрев может привести к взрыву, следует внимательно следить за этим. Выпускаться эта модель двигателя стала с 1996 г. и по сей день известна как долговечный и надежный агрегат.

Документация Волга ГАЗ-24, 2410, 3110, 3105, 3102

Волга ГАЗ-31105

ГАЗ-31105 Волга. Руководство по ремонту, эксплуатации и обслуживанию.

ГАЗ-31105 Волга с двигателем 2,3i. Устройство, обслуживание, диагностика, ремонт.Каталог кузовных деталей ГАЗ-3110, ГАЗ-311105 (PDF, 32 Мб)

Волга ГАЗ-3110/310221

ГАЗ-3110/310221 Волга с двигателями 2,3i 2,5. Устройство, обслуживание, диагностика, ремонт.

ГАЗ-3110 Волга. Руководство по экспресс-ремонту.ГАЗ-3110 Волга. Руководство по обслуживанию и ремонту.

Волга ГАЗ-31029

ГАЗ-31029 Волга. Руководство по ремонту и техническому обслуживанию.

Волга ГАЗ-3102

Автомобиль ГАЗ-3102 ВОЛГА Издание первое. (PDF)

Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля Волга ГАЗ-3102. Издание третье. (PDF)Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля Волга ГАЗ-3102. Издание четвёртое. (PDF)Автомобиль Волга ГАЗ-3102. Руководство по эксплуатации. Издание седьмое. (PDF)Автомобили ГАЗ. (PDF)Каталог деталей автомобиля Волга модели ГАЗ-3102. Данный каталог предназначения для авто 1-го выпуска, оснащенных двигателем ЗМЗ-4022. (PDF, 32 Мб)Автомобили ГАЗ-3102 «Волга». Каталог деталей и сборочных единиц. Данный каталог предназначения для авто 2-го и последующих выпусков, оснащенных двигателями ЗМЗ-402, ЗМЗ-406 с салоном «3110». (DjVu, 17 Мб)

Волга ГАЗ-24-10

ГАЗ-24-10 Волга. Руководство по ремонту.

ГАЗ-24-10 Волга. Конструктивные особенности, техническое обслуживание и текущий ремонт.ГАЗ-24-10 Волга и модификации. Руководство по эксплуатации.ЗМЗ-4062.10/4052.10. Руководство по диагностике системы управления двигателем.ГАЗ/ВАЗ. Справочник по системам управления двигателем.ГАЗ/ВАЗ/УАЗ. Инжекторные системы автомобилей и диагностика их приборами НПП «НТС»Двигатель ЗМЗ-4062.10/4052.10. Руководство по диагностике системы управления двигателем.Двигатель Chrysler объемом 2,4 литра для автомобиля ГАЗ-31105 Волга. Руководство по ремонту.Автомобили семейства Валдай Cummins turbo diesel. Руководство по эксплуатации.ГАЗ-33096. Руководство по эксплуатации.ГАЗ-33081 Садко. Руководство по эксплуатации.ГАЗ-3308 Садко. Руководство по эксплуатации.ГАЗ-66-11 и его модификации. Руководство по эксплуатации.ГАЗ-52/53А/66. Атлас конструкций.

Газель/Соболь

Соболь с двигателями 2,3 2,5i. Устройство, обслуживание, диагностика, ремонт.

Автомобили семейства Соболь Cummins turbo diesel. Руководство по эксплуатации.Автомобили семейства Соболь. Руководство по эксплуатации.Газель Эконом. Руководство по эксплуатации.Газель Бизнес. Устройство, обслуживание, диагностика, ремонт.Автомобили семейства Газель Бизнес LPG. Руководство по эксплуатации.Автомобили семейства Газель Бизнес Cummins turbo diesel. Руководство по эксплуатации.Автомобили семейства Газель diesel. Руководство по эксплуатации.

ГАЗ-69

ГАЗ-69М/69АМ. Инструкция по эксплуатации.

ГАЗ-69/69А. Технические условия на капитальный ремонт.

ГАЗ-67

ГАЗ-67. Краткое руководство.

ГАЗ Siber

ГАЗ Volga Siber. Руководство по эксплуатации.

ГАЗ-21 Волга. Руководство по обслуживанию и ремонту.

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

• На 406-ом моторе:
  • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
• На 402-ом двигателе:
  • Перегреваются и выходят из строя коммутаторы;
  • Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Проверка и замена регулятора холостого хода ЗМЗ-406

На двигателе ЗМЗ-4062 нет привычной, как в карбюраторе, системы холостого хода. Функцию каналов и жиклера холостого хода выполняет микропроцессорный блок управления с помощью форсунок топливоподачи и регулятора добавочного воздуха.

Регулятор (РХХ-60 или 0280 140 545) установлен на ресивере системы впуска воздуха.

Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования).

По сути – это регулятор холостого хода.

При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности.

С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах.

Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.

Проверка регулятора добавочного воздуха

Выключаем зажигание и снимаем минусовую клемму с аккумуляторной батареи.

Шилом или тонкой отверткой отщелкиваем зажим колодки и отсоединяем разъем регулятора.

Омметром измеряем, сопротивление двух обмоток регулятора, для чего подсоединяем один щуп прибора к центральному выводу, а другой – поочередно к крайним.

У исправного регулятора сопротивление каждой обмотки должно находиться в пределах 10–14 Ом.

Сняв регулятор с двигателя, надеваем на центральный вывод обрезок полихлорвиниловой трубки и вставляем в нее конец оголенного провода.

Соединяем центральный вывод с плюсом аккумуляторной батареи, минус – поочередно с крайними.

В одном случае заслонка должна полностью открыться, в другом – закрыться

Если этого не происходит, слегка потрясите регулятор, чтобы убедиться, что заслонка не заедает.

Неисправный регулятор заменяем.

Снятие регулятора добавочного воздуха

Отверткой ослабляем хомут

Снимаем шланг подвода воздуха.

Отверткой ослабляем хомут нижнего шланга.

Ключом на 10 отворачиваем два болта крепления регулятора к ресиверу впускной системы.

Снимаем регулятор в сборе с кронштейном, вынув нижний патрубок регулятора из шланга

Снимаем с регулятора стальной хомут и резиновую трубку.

Устанавливаем регулятор в обратной последовательности

При монтаже ориентируемся по диаметру патрубков регулятора – подводящий больше и должен располагаться сверху

Коды ошибок змз 406 карбюратор

Книга не всегда под рукой. Часто я и так понимаю в чём дело. Но список кодов ошибок должен быть в быстром доступе.

Самодиагностика ошибок
Для включения режима диагностики на змз 406 необходимо установить перемычку в диагностический разъем, включить зажигание. Далее считать все коды неисправностей. Для правильного понимания как ЭБУ отображает коды нужно немного потренироваться. Мигать будет лампа Проверьте Двигатель. Начало диагностики всегда начинается с кода 12 по нему и следует сориентироваться, запомнив длину вспышки и паузы. Между блоками следует длинная пауза. После отображения всех неисправностей цикл повторяется снова с кода 12.
Таблица предназначена для определения неисправности в пути, если вдруг рядом не оказалось книги с кодами. Не нужно паниковать, а попытаться определить и устранить поломку самостоятельно, тем более, что сложности никакой в этом нет. Иногда можно просто отключить датчик и продолжить движение.

Список кодов ошибок (таблица):
12 Начало диагностики
13 Низкий уровень с ДМРВ
14 Высокий уровень с ДМРВ
17 Низкий уровень датчика Т (замыкание)
18 Высокий уровень датчика Т (обрыв)
21 Низкий уровень датчика ОЖ (замыкание)
22 Высокий уровень датчика ОЖ (обрыв)
23 Низкий уровень с датчика ПДЗ (замыкание)
24 Высокий уровень с датчика ПДЗ (обрыв)
25 Низкое напряжение бортовой сети
26 Высокое напряжение бортовой цепи
41 Неисправна цепь датчика детонации
51 Неисправность ЭБУ
52 Неисправность ЭБУ
53 Неисправность датчика синхронизации (КВ) (Ехать нельзя — устранить неисправность)
54 Неисправность датчика положения РВ
61 Неисправность ЭБУ
62 Неисправность ОЗУ
63 Неисправность ПЗУ
64 Неисправность при чтении памяти
65 Неисправность при записи в память
71 Низкая частота вращения на ХХ
72 Высокая частота вращения на ХХ
81 Максимальное смещение УОЗ в 1 цилиндре
82 Максимальное смещение УОЗ в 2 цилиндре
83 Максимальное смещение УОЗ в 3 цилиндре
84 Максимальное смещение УОЗ в 4 цилиндре
91 Неисправность в цепи зажигания 1 цилиндра
92 Неисправность в цепи зажигания 2 цилиндра
93 Неисправность в цепи зажигания 3 цилиндра
94 Неисправность в цепи зажигания 4 цилиндра
131 Неисправность форсунки 1 цилиндра (замыкание в цепи)
132 Неисправность форсунки 1 цилиндра (обрыв)
133 Неисправность форсунки 1 цилиндра (замыкание на массу)
134 Неисправность форсунки 2 цилиндра (замыкание в цепи)
135 Неисправность форсунки 2 цилиндра (обрыв)
136 Неисправность форсунки 2 цилиндра (замыкание на массу)
137 Неисправность форсунки 3 цилиндра (замыкание в цепи)
138 Неисправность форсунки 3 цилиндра (обрыв)
139 Неисправность форсунки 3 цилиндра (замыкание на массу)
141 Неисправность форсунки 4 цилиндра (замыкание в цепи)
142 Неисправность форсунки 4 цилиндра (обрыв)
143 Неисправность форсунки 4 цилиндра (замыкание на массу)
161 Неисправность 1 обмотки РХХ (замыкание в цепи)
162 Неисправность 1 обмотки РХХ (обрыв)
163 Неисправность 1 обмотки РХХ (замыкание на массу)
164 Неисправность 2 обмотки РХХ (замыкание в цепи)
165 Неисправность 2 обмотки РХХ (обрыв)
166 Неисправность 2 обмотки РХХ (замыкание на массу)
167 Неисправность цепи реле ТН (замыкание в цепи) (Ехать нельзя — устранить неисправность)
168 Неисправность цепи реле ТН (обрыв) (Ехать нельзя — устранить неисправность)
169 Неисправность цепи реле ТН (замыкание на массу) (Ехать нельзя — устранить неисправность)
177 Неисправность цепи главного реле (замыкание в цепи) (Ехать нельзя — устранить неисправность)
178 Неисправность цепи главного реле (обрыв) (Ехать нельзя — устранить неисправность)
179 Неисправность цепи главного реле (замыкание на массу) (Ехать нельзя — устранить неисправность)
181 Замыкание в цепи контрольной лампы СУД
182 Обрыв в цепи контрольной лампы СУД
183 Замыкание на массу в цепи контрольной лампы СУД

Сокращения
ДМРВ — датчик массового расхода воздуха
Т — температура
ОЖ — охлаждающая жидкость
ПДЗ — положение дроссельной заслонки
КВ — коленчатый вал
ОЗУ — оперативное запоминающее устройство
РХХ — регулятор холостого хода
ТН — топливный насос
РВ — рапределительный вал
УОЗ — угол опережения зажигания
СУД — система управления двигателем
ЭБУ — электронный блок управления

Данные взяты:
1) Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля Волга Газ 3110. ISBN 5-8115-0011-4
2) ГАЗ-3110, -3102 «Волга»: Руководство по эксплуатации, техническому обслуживанию и ремонту. ISBN 978-5-88924-171-3

На автомобиле Соболь с двигателем ЗМЗ-40522 установлен блок МИКАС 7.1 или МИКАС 7.2. Это микропроцессор, который обрабатывает информацию от датчиков и вырабатывает управляющие сигналы для исполнительных устройств, по программе введенной в память блока управления ПЗУ.

Программа имеет функцию подстройки системы к различным условиям эксплуатации и нагрузки на двигатель. Информация о настройках хранится в ОЗУ блока системы управления двигателем. При отключении аккумулятора эта информация стирается.

Блок управления диагностирует цепи датчиков и исправность собственнй схемы, при выявлении включает сигнальную лампочку и записывает в память код ошибки. Сигнализатор системы управления включается также при временных сбоях в работе датчиков и перегреве двигателя. В этом случае он сразу гаснет после того как неисправность исчезает.

При включении зажигания лампа сигнализатора загорается (на 0,5с) и гаснет, если система самодиагностики не обнаружила неисправность.

Если система диагностики определит неисправность, то контрольная лампа может гореть либо постоянно, либо только при работающем двигателе. В обоих случаях необходимо провести диагностику системы управления двигателем.

Для перевода блока уп

Датчик температуры на впуске воздуха ЗМЗ 406

Датчик температуры на впуске воздуха или ДТВВ устанавливается на автомобилях Газель с двигателем ЗМЗ 406. Находится он за воздушным фильтром на резиновой гофре и отвечает за температуру вдуваемого воздуха через воздушный фильтр. Очень часто этот датчик выходит из строя, что доставляет немало хлопот владельцам автомобиля.

В рамках данной статьи я расскажу вам где находится датчик температуры воздуха на автомобилях с двигателем ЗМЗ 406, за что он отвечает, расскажу вам о признаках неисправности и дам пошаговую инструкцию его замены. Но обо всем по порядку.

Датчик температуры воздуха ЗМЗ 406 – где находится и за что отвечает

На автомобилях Газель с двигателем ЗМЗ 406 используется несколько датчиков, которые контролируют работоспособность системы. Одним из таких датчиков и является ДТВВ или датчик температуры воздуха.

Как я уже успел заметить выше ДТВВ установлен за воздушным фильтром в впускном коллекторе.

Датчик температуры воздуха ЗМЗ 406

Его роль в работе автомобиля небольшая, он дает корректировку поступления топливно воздушной смеси в зависимости от температуры воздуха на впуске. То есть измеряет температуру воздуха, которая проходит через короб воздушного фильтра.

Так как у нас летом воздух более разряженный (теплый воздух), а зимой холодный воздух более плотный, ЭБУ считывает показания этого датчика и вносит небольшие изменения в количество подаваемый массы топлива в ДВС.

Признаки неисправности датчика температуры на впуске воздуха ЗМЗ 406

Так как ДТВВ непосредственно влияет на поступление топливо воздушной массы в двигатель, то главным признаком его неисправности будет:

• Увеличение расхода топлива
• Так же возможны перебои в работе ДВС
• И скачки оборотов двигателя на холостом ходу.

Естественно, эти все признаки влияют на эксплуатационные возможности вашей Газели, и если не обращать должного внимания данной проблеме ситуация может усугубится тем, что двигатель перестанет заводится из-за того, что форсунки не могут запуститься холодным стартом.

Всегда решением проблем с датчиком является его замена. Но перед тем как заменить вышедший из строя датчик температуры воздуха ЗМЗ 406, рекомендуется его проверить.

Как проверить и заменить датчик температуры воздуха ЗМЗ 406

Ранее я уже писал вам, про то, как проверить датчик температуры охлаждающей жидкости ЗМЗ 406. В этой статье я дал вам пошаговую инструкцию и схему проверки, так вот процедура ни чем не отличается, поэтому второй раз я описывать ее не буду, а перейду сразу к замене.

И так первое, что мы делает это:

1. Отсоединяем минусовую аккумуляторную клемму.
2. Находим датчик и зажимаем фиксатор, отсоединяем колодку жгута проводов системы управления двигателем от датчика температуры воздуха во впускном коллекторе.
3. Теперь нам необходимо, подсоединить клемму и включить зажигание. Далее вольтметром измеряем напряжение на выходе – 1, а выдернутые колодки жгута проводов СУД («минусовой» щуп вольтметра подсоединяем к «массе»
4. На экране вольтметра должно появиться напряжение равное 5В. Если этого не произошло, то у вас неисправна сама цепь питания датчика, и вам необходимо заменить ее.
5. Теперь, ключом «на 19» выкручиваем датчик температуры воздуха во впускном коллекторе и вынимаем его.
6. Меняем датчик и собираем все в обратном порядке.

Видео: Датчик температуры воздуха на впуске

Таблица 9.3 Коды неисправностей системы управления двигателем ЗМЗ-4062

1. Руководства по ремонту
2. Волга 31105 2004-2009
3. Таблица 9.3 Коды неисправностей системы управления двигателем ЗМЗ-4062

Скачать информацию со страницы

↓ Комментарии ↓



---

Содержание. ГАЗ-31105 «Волга»

Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ
Особенности конструкции Паспортные данные автомобиля Ключи автомобиля

Раздел 2. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Правила техники безопасности и рекомендации Проверка автомобиля перед выездом Обкатка автомобиля Инструменты и принадлежности Пользование домкратом Буксировка автомобиля

Раздел 3. НЕИСПРАВНОСТИ В ПУТИ
Двигатель не заводится Неисправности системы впрыска топлива Перебои в работе двигателя Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. ДВИГАТЕЛЬ
Полезные советы Снятие и установка брызговика двигателя Замена масла и фильтрующего элемента масляного фильтра Снятие, установка и регулировка натяжения ремня привода вспомогательных агрегатов Замена опор силового агрегата Снятие и установка двигателя Замена уплотнений двигателя Ремонт привода газораспределительного механизма Снятие и разборка гидронатяжителей цепей Сборка («зарядка») и установка гидронатяжителей цепей Снятие, ремонт и установка распределительных валов Снятие и установка головки блока цилиндров Ремонт головки блока цилиндров Снятие, ремонт и установка промежуточного вала Снятие, ремонт и установка шатунно-поршневой группы Снятие, ремонт и установка коленчатого вала Дефектовка и ремонт блока цилиндров Система смазки Система охлаждения Система питания Система выпуска отработавших газов

Раздел 5. ТРАНСМИССИЯ
Сцепление Коробка передач Карданная передача Задний мост

Раздел 6. ХОДОВАЯ ЧАСТЬ
Передняя подвеска Задняя подвеска

Раздел 7. РУЛЕВОЕ УПРАВЛЕНИЕ
Проверка технического состояния рулевого управления Регулировка зазора в рулевом механизме Рулевая колонка Механизм рулевого управления без гидроусилителя Рулевая трапеция Механизм рулевого управления с гидроусилителем

Раздел 8. ТОРМОЗНАЯ СИСТЕМА
Проверка и регулировка тормозной системы Прокачка гидропривода тормозной системы Снятие и установка педали тормоза Главный тормозной цилиндр Вакуумный усилитель Регулятор давления Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 9. ЭЛЕКТРО-ОБОРУДОВАНИЕ
Аккумуляторная батарея Предохранители и реле Генератор Стартер Система управления двигателем Освещение и световая сигнализация Замена выключателей Звуковой сигнал Стеклоочиститель Омыватель ветрового окна Снятие и установка комбинации приборов

Раздел 10. КУЗОВ
Полезный совет Замена буферов Снятие и установка облицовки радиатора Капот Снятие и установка переднего крыла Передняя дверь Задняя дверь Крышка багажника Снятие и установка наружного зеркала заднего вида Снятие и установка панели приборов Снятие и установка центральной консоли Сиденья Снятие и установка навесного оборудования салона Отопитель Замена ветрового и заднего стекол Снятие и установка ремней безопасности Снятие и установка задней полки Уход за кузовом Антикоррозионная защита кузова

Раздел 11. УХОД ЗА АВТОМОБИЛЕМ
Проверка автомобиля перед выездом Мойка автомобиля

Раздел 12. ПОКУПКА ЗАПАСНЫХ ЧАСТЕЙ
Моторное масло Трансмиссионные масла Пластичные смазки Охлаждающие жидкости Тормозная жидкость

Раздел 13. ПОЕЗДКА НА СТО
Полезные советы

Раздел 14. ЗИМНЯЯ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Приложения
Приложение 1. Основные данные для регулировок и контроля Приложение 2. Заправочные объемы Приложение 3. Лампы Приложение 4. Подшипники качения Приложение 5. Моменты затяжки ответственных резьбовых соединений Приложение 6. Горючесмазочные материалы, эксплуатационные жидкости, автопрепараты Приложение 7. Перечень сертифицированных моторных масел Приложение 8. Манжеты Приложение 9. Трансмиссионные масла для коробки передач, заднего моста и крестовин карданного вала Приложение 10. Зарубежные аналоги горючесмазочных материалов и эксплуотационных жидкостей Приложение 11. Топливо

Схемы электрооборудования
Условные обозначения к электросхемам ВАЗ 31105

Табличные данные
Таблица 12.2 Отечественные и зарубежные масла, рекомендованные для автомобилей для автомобилей ГАЗ Таблица 12.3 Трансмиссионные масла для коробки передач, заднего моста и крестовин карданного вала Таблица 12.4 Пластичные смазки Таблица 12.5 Охлаждающая жидкость Таблица 12.6 Тормозная жидкость Таблица 14.1 Температурная поправка к показаниям ареометра при измерении плотности электролита Таблица 14.2 Плотность электролита при 25 °С, г/см3 Таблица 14.3 Характеристики зимних масел Таблица 14.4 Температурный диапазон применения универсальных моторных масел (по классификации SAE) Таблица 14.5 Соответствие классов вязкости моторных масел по классификациям SAE и России Таблица 1.1 Технические характеристики автомобиля Таблица 4.1 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей головки блока цилиндров двигателя мод. ЗМЗ-40621 Таблица 4.2 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей промежуточного вала двигателя мод. ЗМЗ-40621 Таблица 4.3 Размерные группы поршней, шатунов и пальцев двигателей мод. 402 Таблица 4.4 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей шатунно-поршневой группы двигателя мод. 40621 Таблица 4.5 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей коленчатого вала двигателя мод. 40621 Таблица 4.6 Размерные группы цилиндров и поршней двигателя ЗМЗ-40621 Таблица 5.1 Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей сцепления Таблица 5.2 Номинальные размеры и посадки сопрягаемых деталей коробки передач Таблица 5.3 Номинальные размеры и посадки сопрягаемых деталей карданной передачи Таблица 5.4 Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей заднего моста Таблица 5.5 Тип и размер регулировочных колец ведущей шестерни главной передачи Таблица 9.1 Цепи, защищаемые плавкими предохранителями Таблица 9.2 Цвет корпуса предохранителей Таблица 9.3 Коды неисправностей системы управления двигателем ЗМЗ-4062 Таблица 10.1 Антикоррозионные составы для обработки кузова Таблица 11.1 Примерный комплект средств для ухода за автомобилем Таблица 12.1 Температурный диапазон применения моторных масел (классификация по SAE)

Диагностика двигателя газель 405 своими руками. не долго интересно

Итак, в предыдущей части БЖ разговор шел о выборе адаптера.Будем считать что адаптер выбрали.

Дальнейшее описание будет опираться на указанный в предыдущей записи адаптер. Хотя все, что будет написано ниже на 99,9% подходит к к любому другому адаптеру, который относится к K-Line диагностике.

Глава 1. Требования к ПК.

Какой должен быть ПК? В идеале — это ноутбук/нетбук. Само диагностическое ПО не требовательно к ресурсам. На ПК желательно чтобы была установлена ОС Windows XP (32 разрядную) SP3.

Обратите внимание

ОС желательно максимально чистая, это позволит избежать массы глюков. По железу мне хватает и Intel Atom с 2 Гб оперативки. Для работы с ПО, описанным ниже его хватает за глаза.Я же пользуюсь нетбуком.

Его преимущества:— возможность автономной работы (можно проехаться и записать показания)

— небольшой вес и размеры, позволяющие его легко принести в гараж в нужное время

Глава 2. Подключаем адаптер к ПК.

Перед диагностикой подключаем наш адаптер к ПК. Устанавливаем драйвера с диска, или с папки (если на ПК нет дисковода, или нам пришлось его скачать с интернета).Далее жмем свойства на “Моем компьютере”. Выбираем вкладку “Оборудование”, там жмем по “Диспетчер устройств”. Ищем “Порты (COM и LPT)”. Раскрываем и находим “USB Serial Port (COMX)”, где Х — это номер от 1 до 256.

При правильной установке драйверов драйвер пропишется в системе, как виртуальный COM порт

Нажимаем правой клавишей по нашему порту, “Свойства”, вкладка “Параметры порта”, там жмем “Дополнительно”. И выбираем порт COM1. Если COM1 занят, то просто повторяем с ним, то что описано выше и задаем ему другой номер, освободив COM1.

Зачем это нужно?

Подавляющее большинство ПО работает с COM портами 1-4, а наиболее экзотические только с COM1.

Выбрав для адаптера COM1, мы просто избавимся от проблем, тем более, что по умолчанию всё ПО настроено на работу с COM1 и нам не нужно будет производить изменения в настройках для некоторых программ (которые не могут сами определить порт).

Глава 3. Ищем диагностический разъем и подключаем адаптер.

На автомобилях ГАЗ с ЗМЗ 406 этот разъем находится под капотом, за бачком стеклоомывателя, на перегородке.

Диагностический разъем ГАЗ 31105, ЗМЗ 406

Выглядит он как вилка с 12 контактами, прикрыт крышкой, к нему подходят провода.

Диагностический разъем ГАЗ 31105, ЗМЗ 406

На газелях он правее, выглядит также.Если под капотом не нашли, то значит он в салоне, с блоком предохранителей у левой коленки.

Там может оказаться разъем OBD2, но мы то как раз и выбрали адаптер с OBD2, так что просто втыкаем адаптер и все.При подключении адаптера, на нем загорится лампа, независимо от того включено зажигание, или нет.

При верном подключении на адаптере загорится светодиод

На этом подготовка закончена.

Глава 4. Диагностика с помощью ПО.

Итак, начнем. Адаптер подключен к машине и компьютеру. Выбираем нужное ПО. Выбор и работа ПО будет показана на примере ЗМЗ-406.ПО великое множество, но принципиальных отличий нет.

Буду рассматривать только бесплатные программы. Да и это ПО достаточно хорошее, несмотря на бесплатность. В других программах может быть интерфейс покрасивее, но вот больше информации не получите.

Авто-тестер (версия 2 и 3)Программу можете скачать с сайта разработчика www.testgaz.narod.ru/.Программа очень хороша. Вторая версия мне кажется более “навороченной”. Третья же более “легкая” (один EXE). Кроме того обновление информации во второй версии более быстрое, потому параметры обновляются побыстрее.Вот так выглядит окно версии 2:

Авто-Тестер 2.1

А вот так в версии 3:

Авто-Тестер

На мой взгляд это лучшее ПО для диагностики ЗМЗ 406 и ЭБУ МИКАС.

MyTesterGazТакже неплохая программа. Показывает основные параметры работы двигателя, правда в небольшом окне.У меня с ней имеется глюк, она пишет что мой ЭБУ неизвестен (авто-тестер 2 и 3 его определяют), а также постоянно показывает ошибки 65 и 40.

Окно программы MyTesterGaz

Программу можно скачать с различных сайтов, просто вбив в поисковике её название.

Из-за вышеуказанных недочётов я не могу её рекомендовать. А если и запустили её, то лучше прогоните ещё одну, но другую.

GAZ Diagn2a2.ru/Также неплохая программа для диагностики авто с ЭБУ Микас 5.х и 7.х.Внешне кажется некрасивой, но выводит все что можно, также крайне удобна при работе с графиками.

GAZ Diagn основное окно

Работа с графиками

Пройдя по ссылке, вы сможете скачать архив с этими программами, просто разархивируйте в удобное для вас место (объем 1.88 Мб) — yadi.sk/d/QuFbBXp6gtF2L

Глава 5. Работа с ПО.

Выбираем и запускаем ОДНУ программу (работа в несколькими одновременно невозможна. Также перед открытием другой программы, ОБЯЗАТЕЛЬНО, закрываем предыдущую и немного ждем, чтобы порт освободился.

Потом запускаем необходимую, если программа не видит порта, то просто отключаем от ПК адаптер и подключаем его вновь, через 5 секунд, если и это не помогло, то ищем зависший процесс и “прибиваем его”, или просто перезагружаем ПК.При диагностике на приборной доске может помаргивать лампа диагностики, это нормально.

В общем программы мы выбрали, теперь речь пойдет о диагностике самой машины и её датчиков. Диагностика на примере моей ГАЗ 31105 с ЗМЗ 406.20D.Вот её данные:

Данные ЭБУ и комплектация датчиками

Проверять и сбрасывать ошибки — это не диагностика, нам нужно видеть, какие показания идут с датчиков и укладываются ли они в нужные пределы, итак, вот найденные в книгах параметры для ЗМЗ 406.2 и ЭБУ МИКАС 7.1.

Эталонные параметры работы на холостом ходу:

Температура охлаждающей жидкости (TWAТ) — 85 — 95 градусов цельсия (хотя тут я не согласен, по данным самого ЗМЗ норма 80-105, я бы сказал 80-100).

Признак холостого хода (RXX) — естьЧастота вращения коленчатого вала (FREQX) — 850±50 об/минНапряжение (NUACC) — 13 — 14,5 вольтУгол опережения зажигания — 8 градусов (может быть разным при более высоких оборотах, а также на других прошивках, или температуре ОЖ.

Параметр на горячую машину, а именно при температуре 80-95)Массовый расход воздуха (JAIR) — 13…17 кг/чКоличество шагов РДВ (FSM) — 40… 110 шагов (или 16…43 %)Длительность впрыска (INJ) — 3,7…4,9 мсПоложение дросселя — 0%Рассогласование частоты вращения КВ — 0±2

Это все что мне удалось найти, но и этого более чем достаточно.Итак, а вот уже мои параметры работы двигателя:

Группа 2

Группа 3

Группа 4

Как видно, показания все в норме, можем отдыхать и пить пиво. 🙂

Если желаете больше параметров, то можете снять их с помощью GAZ Diagn.

Глава 6. Регулировка параметров. А оно нам надо?

Итак, вроде со всем нам ясно, но я почему-то умолчал о регулировке параметров работы ЭБУ. Смеси, УОЗ, СО и т.д. Почему?Все просто. Если двигатель в хорошем состоянии, то и работает он нормально. В ЭБУ и без наших ручек заложена регулировка параметров работы и корректировка для обеспечения нормальной работы двигателя.

Единственный параметр, который можно регулировать — УОЗ, а точнее ПУОЗ, но только тем, у кого двигатель работает на газу. Тем у кого бензин, это не нужно.Вновь слышу возмущения. Как? Почему? Бред! И т.д.Повторюсь, двигатель, в котором работают все датчики, где компрессия, давление топлива и масла нормальное и т.д. и т.п. и не нуждается в корректировке.

А если двигатель трясет, он не тянет, или же глохнет и не держит оборотов, то в первую очередь нужно его ремонтировать. Не нужно пинать всё на ЭБУ и кривизну прошивки.Также и с динамикой. Не раз читал отзывы, что ставя прошивку Х машина летит и т.д. Все это субъективные ощущения. У меня есть второй ЭБУ и я его не раз прошивал и смотрел, так что же будет.

Результат, в самом лучшем случае — ничего. Там где больше динамики, просто льется больше бензина и машина жрет больше. В итоге я езжу на своем ЭБУ с прошивкой с завода. После тех самых “Спорт”, супермегаделающаявсехсостарта и т.п. прошивок, езда на родной, заводской — одно удовольствие.

Не забывайте, что комплектация датчиками, а также форсунками (бош или сименс) в определенные года отличалась, соответственно и ПО писалось именно под машину и то, что у неё внутри, потому и лучше родной прошивки мало какая подойдет.

Когда авто выходит с конвейера, то в ПО добавляют калибровки. Это когда из партии берут датчики. Дают им идеальную среду и проверяют показания, вводя поправки (коэффициенты). В одном случае они плюсовые, в другом минусовые.

К примеру взяли ДТОЖ и ДМРВ, ДТОЖ нагрели на 90 градусов (в лаборатории, на стенде), а на ДМРВ дали (к примеру) точные 50 кг/ч воздуха и также снимают его показания. К примеру ДТОЖ соврал и указал температуру 93, а ДМРВ занизил расход и указал не 50, а 45. Вот тогда и записывают в ЭБУ калибровки (поправки), чтобы Ваши датчики точно выдавали параметры работы.

Важно

Потому и рекомендуют брать именно то, что стояло на машине. Потому и другая прошивка будет со своими калибровками, которые могут в корне расходится с Вашими.

Глава 7. Заключительная

Итак. для чего же нам все-таки все это нужно? С диагностикой мы видим все параметры работы двигателя, анализируя которые можем понять что и где “болит” и отремонтировать машину, приведя работу двигателя в должное состояние.

Мы можем проверить по ДПДЗ (Датчик Положения Дроссельной Заслонки) как открывается сама заслонка и как она работает (лучше на заглушенном), просто нажимая педаль и смотря на экран. Проверить отрабатывает ли РХХ свои шаги и все ли он отрабатывает.

Имеется ли где-то подсос воздуха? Поочередно выключая зажигание или форсунки, найти в каком цилиндре они не работают и т.д.Любая программная корректировка не заменит механического вмешательства в двигатель.

Потому и просто учитесь понимать все параметры и записывать их, дабы в будущем, когда что-то не то, по старым записям увидеть что где и как изменилось быстро и легко выявив виновника у которого показания “ушли”.

На этом все. Надеюсь информация, изложенная мною была Вам полезна.Ровных вам дорог и чтобы ваш двигатель никогда не капризничал!

Источник: https://www.drive2.ru/l/4062246863888552981/

Автомобиль ГАЗель: диагностика двигателя своими руками. Особенности, инструкция и отзывы

К сожалению, не все начинающие перевозчики могут позволить себе покупку нового коммерческого авто. А брать машину в кредит сейчас очень опасно. Единственный выход начать бизнес на рынке грузоперевозок – купить авто на вторичном рынке. Однако тут вас подстерегает масса подводных камней.

И первое, с чем вы столкнетесь при покупке, – это двигатель. Поэтому так важно уметь производить диагностику силового агрегата и знать симптомы неисправностей. Сегодня мы расскажем, как производится на автомобилях «ГАЗель» диагностика двигателя.

Эта информация будет полезна не только тем, кто собирается купить коммерческую технику, но и уже бывалым автовладельцам.

Инструменты

Что нужно для того, чтобы прошла успешно диагностика двигателя? «ГАЗель-Бизнес» не нуждается в специализированном оборудовании. Подготовьте минимальный набор – рабочие перчатки, ветошь и блокнот с ручкой, куда вы будете записывать все видимые неисправности.

Внешний осмотр

Итак, первое, на что следует обратить внимание, – это масляные потеки. Часто диагностика двигателя (“ГАЗель 405”) своими руками производится по причине «масложора». Однако не всегда виной тому являются кольца. Так, масло пропадает через выдавленный сальник коленчатого вала.

Напомним, что таковых здесь два. Различают передний и задний сальник. Сам по себе элемент достаточно простой и дешевый. Однако, чтобы его заменить, нужно разбирать много навесного оборудования. Даже малейшие пятна на соединениях говорят о том, что в двигателе есть проблема с масляной системой.

Обратите внимание на болты, которыми крепится ГБЦ к блоку. Если они имеют царапины, значит, этот мотор уже вскрывался.

Проверяем тосол

Как далее производится диагностика двигателя? “ГАЗель 405” своими руками (с ЗМЗ-405) заводим и осматриваем тосол в расширительном бачке еще раз. На холостых и при последующем наборе оборотов в нем не должно быть пузырьков или масляных капель (имеется в виду моторной смазки, поскольку тосол сам по себе тоже скользкий). Если охлаждающая жидкость пузырится – в моторе прогорела прокладка ГБЦ. Выглядит данное явление следующим образом:

Состояние масла

Далее диагностика двигателя (“ГАЗель 406” с ЗМЗ не исключение) сопровождается извлечением щупа из мотора. Обратите внимание не только на его уровень, но и на состояние самого масла. Оно должно быть прозрачным. Наличие мелкой стружки говорит о явном износе кривошипа и других узлов ДВС. Также масло не должно иметь горелого запаха. Если на щупе есть пузырьки и разводы, это говорит о том, что в систему смазки попал антифриз. Здесь два варианта – пробитая прокладка либо треснутая головка блока. Причем визуально определить последний случай не всегда возможно. Ремонт может обойтись в половину стоимости мотора. Тосол – весьма едкий состав. При попадании в систему смазки он повреждает поршневые кольца и цилиндры. От покупки такого автомобиля лучше воздержаться.

Система зажигания

Как еще проверить «ГАЗель»? Диагностика двигателя на холостом ходу позволяет определить множество неисправностей. Обороты не должны падать и быть свыше/ниже нормы (оптимально – 800 в минуту). Сам мотор не должен трястись (имеются в виду излишние вибрации). Если это так, в машине не менялись подушки двигателя. Они изнашиваются к 150 тысячам. Если пробег на панели приборов меньше, значит, продавец хочет вас обмануть. Но это не единственная черта, по которой можно узнать реальный километраж. Прислушайтесь к работе мотора. Он не должен стрекотать и издавать шорох. Если это так, цепь ГРМ растянулась и нуждается в замене. Она меняется на 130-140 тысячах. На пробеге в 70 и уж тем более 50 тысяч такой проблемы не может быть в принципе.

Диагностика двигателя «Камминз»

Как продавец может обмануть вас с компрессией? Увеличить ее можно путем добавления вязкого трансмиссионного масла. Поэтому перед замером внимательно смотрим на щуп. Масло должно быть жидким и светлым. «Трансмиссионка» более густая и темная.

Заключение

Итак, мы выяснили, как производится на автомобилях «ГАЗель» диагностика двигателя. Как видите, все операции можно выполнить без специального оборудования и стендов. Главное – знать, на что обращать внимание.

Источник: https://autogear.ru/article/309/876/avtomobil-gazel-diagnostika-dvigatelya-svoimi-rukami-osobennosti-instruktsiya-i-otzyivyi/

Проводка на Газель 405: проблема с «массой»

Многие владельцы Газелей с 405-м двигателем жалуются на внезапные отказы автомобиля, выражающиеся в проблемной работе силового агрегата. Симптоматика у всех разная – от «чихания» и полной остановки, и до отсутствия реакции двигателя на педаль газа. Как показывает опыт – виной всему некачественная проводка на Газель 405, вернее ее отдельные элементы.

Газель с двигателем, отвечающим нормативам ЕВРО-3

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с  привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

Правильно подключенный диагностический модуль поможет определить проблему электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Обратите внимание. При возникновении неисправностей в работе силового агрегата, маршрутный ПК сообщит ошибки. По их расшифровке можно догадаться, какая схема электропроводки на Газель 405 подлежит пристальному контролю. Но об истинной причине он, конечно же «не скажет», а лишь укажет на вероятную причину, вызвавшую нестабильную работу того или иного узла.

Масса автомобиля

Обилие проводов может усложнить задачу по поиску неисправного контакта. Картинка взята отсюда.

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

• На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.
• Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Обратите внимание: Для лучшего контакта с массой автомобиля электроника дросселя запитана отдельным проводом – на фото ниже.

Провод с желтой изоляцией на конце — та самая «масса» дросселя. Фото принадлежит AvFoRadi.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Совет: если предстоит замена проводки своими руками, то не поленитесь при снятии старых жгутов отмечать на новой проводке узлы и контакты, к которым она будет подключаться.

Для этого потребуется скотч и бумага с ручкой – подписывайте и приклеивайте к проводке рукотворные подсказки (данный совет поможет и при использовании деталей с других авто — см.

статью Схема электропроводки ГАЗель 406).

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

Резюме

Как видите, даже простой проводок может послужить причиной остановки автомобиля. И если такая ситуация застанет вас вдали от дома – посмотрите и проверьте «массу» электронных узлов двигателя. При обнаружении такого явления, благодаря нашей статье вы легко справитесь с ее устранением. Удачного пути!

Источник: https://sam-avtoelektrik.ru/gaz/provodka-na-gazel-405-problema-s-massoj/

Диагностика двигателя газель 405

Газель – это один из наиболее популярных автомобилей Горьковского автомобильного завода.

Большая часть городских пассажирских перевозок и грузоперевозок до 2-х тонн на территории СНГ осуществляется с помощью данного автомобиля.

Сравнительно невысокая стоимость и простота в обслуживании обеспечили Газели большую популярность, которая с каждым годом только увеличивается. Основная масса этих машин комплектуется 405-м двигателем.

Согласно данным производителя, ресурс 405-го двигателя Газели составляет не менее 300 тысяч километров пробега. По опыту, можем сказать, что эта цифра преувеличена. В среднем, безремонтный пробег данного двигателя составляет примерно 200 тысяч километров.

В целом, на состояние силовой установки данного автомобиля влияет целый ряд факторов:

• стиль вождения;
• соблюдение правил эксплуатации и обслуживания автомобиля;
• ежедневная нагрузка на авто;
• качество используемых горюче-смазочных материалов;
• тип топлива;
• своевременность и периодичность проведения ТО.

Отличительной чертой 405-го двигателя является наличие микропроцессорной системы зажигания. В связи с этим, диагностика двигателя Газель 405 имеет свои особенности. Наша компания имеет все необходимое оборудования для проведения диагностических работ любых двигателей Газели.

Признаками проблем работы силового агрегата автомобиля являются: сторонние шумы и вибрация под капотом, увеличение расхода ГСМ, снижение мощности, падение оборотов и т.д. Визуально можно определить лишь явные неисправности. Самый эффективный метод выявления дефектов в работе двигателя – это компьютерная диагностика.

Мы осуществляем диагностику двигателя газели 405 при помощи специального сканера, который подключается к блоку электронной системы автомобиля. Данный прибор проводит детальный анализ работы двигателя, фиксирует ошибки и быстро определяет проблемное место.

Проводить ремонт двигателя без предварительной диагностики – это работа вслепую, «деньги, выброшенные на ветер».

В процессе проведения диагностики мы также осуществляем следующие работы:

• осмотр подкапотного пространства;
• проверка работоспособности всех датчиков двигателя, их замена при необходимости;
• проверка и регулировка сечей. Замена свечей зажигания и накаливания, при их неисправности;
• настройка/замена блоков управления двигателем;
• «прозвон» электропроводки;
• проверка исправности системы впрыска;
• проверка системы зажигания;
• измерение компрессии в цилиндрах;
• проверка состояние воздушного фильтра и дроссельной заслонки;
• тестирование работы генератора.

После проведения полной диагностики двигателя газели 405, автовладельцу предоставляется распечатка протокола диагностики с указанием результатов проверки и рекомендациями по устранению выявленных неисправностей.

Мы также можем самостоятельно осуществить ремонт и устранение всех обнаруженных неполадок в работе двигателя. Сама процедура диагностики занимает не более одного часа и является сравнительно не дорогостоящей.

Поэтому, если на панели замигал индикатор неисправности мотора, советуем не откладывать посещение автосервиса в долгий ящик. Промедление может обернуться серьезной поломкой.

Компьютерная диагностика не только делает автомобиль еще надежнее и безопаснее, но и значительно продлевает срок его службы. Рекомендуем систематически проходить диагностику двигателя, чтобы постоянно поддерживать силовую установку в работоспособном состоянии.

Лучше всего это делать два раза в год: весной и осенью или когда километраж приближается к цифре 150 000 км. Не стоит проводить диагностику двигателя газель 405 своими руками без наличия соответствующего опыта.

Данный двигатель – достаточно сложный агрегат, в котором сложно разобраться, не имея специальных знаний. Можно лишь усугубить ситуацию.

Приглашаем к сотрудничеству частных перевозчиков и таксомоторные парки. Всегда рады видеть новых партнеров. Для корпоративных клиентов с большим количеством единиц техники, предусмотрена скидка на обслуживание и ремонт.

Источник: http://mt-help.ru/info/diagnostika-engine-gaz/

Поиск неисправностей в системе управления двигателем ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2 с блоками управления Микас-5.4, Микас-7.1 или Микас-7.2

В электронный блок управления МИКАС-5.4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 экологического класса Евро-2 встроена функция диагностики цепей датчиков и исполнительных устройств, позволяющих определить как наиболее вероятные неисправности электрооборудования системы управления,так и неисправность самого блока управления.

Различают несколько режимов работы блока управления МИКАС-5.4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2. Рабочий режим — при включенном зажигании и неработающем двигатели контрольная лампа вспыхивает и гаснет.

Совет

Если система самодиагностики не определила неисправностей в электрических цепях системы управления, лампа не горит.

Горящая лампа при работающем двигателе сигнализирует о наличии неисправностей, определенных системой самодиагностики блока управления.

Режим вывода диагностической информации блоком управления МИКАС-5.4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2

Замыкание контактов 10 и 12 диагностического разъема между собой определяет режим вывода диагностической информации. В данном режиме различают подрежим отображения кодов неисправностей (при включенном зажигании и неработающем двигателе) и подрежим отображения состава рабочей смеси по кислородному датчику (при включенном зажигании и работающем двигателе).

Инжектор газообразного водорода

Группа компаний Bosch Bosch Motorsport

Английский

• Немецкий
• Английский

Мобильные решения Bosch Главная

• Главная
• Основные характеристики
  • Персонализированная мобильность
    • Мобильность как услуга
    • Комфортная зарядка
    • Без ключа
  • Автоматизированная мобильность
    • ESP — путь к безопасности дорожного движения
    • Системы помощи водителю для коммерческих автомобилей
    Think
    • Sense, Закон
    • На пути к безаварийной езде на мотоцикле
    • Проекты и инициативы
  • Подключенная мобильность
    • Устройство Интернета вещей на колесах
    • Архитектура E / E
    • Автомобильный компьютер
    • Подключенный автомобиль
    • Подключенные услуги
    • Обновления воздух
    • Интеллектуальное сельское хозяйство
  • Силовой агрегат и электрифицированная мобильность
    • Сочетание силового агрегата для улучшения качества воздуха
    • Прорыв в области электромобильности
    • Городская мобильность и качество воздуха
    • Производительность и удовольствие от вождения
• Продукты и услуги
  • Легковые автомобили и легкие коммерческие автомобили
    • Системы силового агрегата
      • Электропривод
      • Высоковольтные гибридные системы
      • Решения для гибридизации Системы 48 В
      • Топливный элемент- электромобиль
      • решения для трансмиссии eCityTruck
      • Прямой впрыск бензина
      • Впрыск бензина через порт
      • Сжатый природный газ
      • Система Common Rail (соленоид)
      • Система Common Rail (пьезо)
      • Система очистки выхлопных газов Denoxtronic
      • Очистка выхлопных газов с помощью технологии двойного впрыска
      • Системы привода Flex Fuel
      • Управление температурой для гибридных систем и электроприводов
      • Управление температурой для двигателей внутреннего сгорания
      • Технология передачи
      • Трансмиссия DH-CVT
      • Датчики трансмиссии
      • Системы накаливания
    • Автоматизированное вождение
      • Ассистент движения в пробках
      • Ассистент движения на шоссе
      • Локализация для автоматизированного вождения
      • Дорожная подпись
      • DASy Автомобильный компьютер
      • Состояние дороги
    • Автоматическая парковка
      • Автоматическая парковка служащим
      • Функции парковки в домашней зоне
      • Функции парковки в гараже
      • Ассистент удаленной парковки
    • Системы помощи водителю
      • Ассистент смены полосы движения
      • Предупреждение о выезде с полосы
      • Ассистент удержания полосы движения Автоматическое экстренное торможение
      • Автоматическое экстренное торможение уязвимых участников дорожного движения
      • Предупреждение о перекрестном движении сзади
      • Информация о дорожных знаках
      • Интеллектуальный хедлай ght control
      • Адаптивный круиз-контроль
      • Облачное предупреждение водителя о неправильном пути
      • Система помощи в зоне строительства
      • Обнаружение сонливости водителя
      • Уклоняющаяся поддержка рулевого управления
      • Экстренное торможение при маневрировании
      • Многокамерная система
      • Парковка
      • Assist
      • Система заднего вида
      • Обнаружение слепых зон
    • Системы безопасности вождения
      • Система безопасности прицепа
      • Антиблокировочная тормозная система (ABS)
      • Усиление тормозов и распределение тормозного усилия
      • Электронная программа стабилизации (ESP®)
      • Система защиты пешеходов
      • Система защиты пассажиров
      • Интегрированные системы безопасности
      • Системы рекуперативного торможения
      • Стеклоочистители
      • Встроенный силовой тормоз
    • Интерьер и кузов системы
      • Решения для информационно-развлекательной системы и кабины
      • Системы отображения и взаимодействия
      • Электроника кузова
      • Приводы Comfort
      • Системы контроля салона
    • Системы рулевого управления
      • Системы электроусилителя руля
    • Решения для подключения
    • 0006 Центральный шлюз
      • Блок управления V2X Connectivity
      • Perfectly keyless
      • Connected horizon
      • mySPIN
  • Коммерческие автомобили
    • Системы силовых агрегатов
      • Решения для силовых агрегатов eCityTruck
      • eRegio0007000 Решения для электропривода
      • eRegioTruck
      Система Common-Rail CRSN
      • Система Common-Rail MD / OHW
      • Очистка выхлопных газов с технологией двойного впрыска 900 07
    • Системы помощи водителю
      • Интеллектуальное управление фарами
      • Предупреждение о выезде с полосы
      • Ассистент удержания полосы
      • Ассистент центрирования полосы
      • Удержание полосы движения
      • Усовершенствованное экстренное торможение
      • Информация о дорожных знаках
      • Предупреждение о столкновении с поворотом 9000 информационная система
      • Адаптивный круиз-контроль
      • Обнаружение слепых зон
    • Системы безопасности вождения
      • Система защиты пассажиров
    • Внутренние и кузовные системы
      • Информационно-развлекательные системы
      • Цифровые приборные панели
      • Электронные блоки цифровых приборов
    • Системы рулевого управления
      • Гидравлические и электрогидравлические системы рулевого управления
    • Решения для подключения
      • Central G ateway
      • Блок управления подключением
      • Perfectly keyless
      • Решения для подключения V2X
      • Connected horizon
  • Off-Highway и большие двигатели
    • Системы силовых агрегатов
      • Электрифицированные системы трансмиссии для больших двигателей Система Common Rail
      —
      • Система Common-Rail MD / OHW
      • Система Common-Rail для грузовых автомобилей
      • Насосная система и насос-форсунка
      • Компоненты механического впрыска дизельного топлива для больших двигателей
      • Системы газового и двухтопливного впрыска
    • Автоматизированные вождение
      • Робототехнический контроллер для внедорожников
    • Системы помощи водителю
      • Многокамерная система
    • Интеллектуальное решение для посадки
  • Двухколесные и силовые виды спорта
    • Системы трансмиссии
      • Системы управления двигателем
      • Система привода
      • Интегрированная система
      • Приводы eBike
    • Системы безопасности при езде
      • Система стабилизации мотоцикла (MSC)
      • АБС мотоцикла
      • Полуактивная система управления демпфированием
    • Системы помощи водителю
      • Расширенные системы помощи водителю
    • Приборы и информационно-развлекательная система
      • Приборы и информационно-развлекательная система
      • Системы визуализации для электровелосипедов
    • Подключенные услуги и системы
  • Услуги по управлению транспортными средствами
  • Услуги по управлению мобильностью
  • Диагностика
  • Подключенная парковка
    • Общественная парковка
  • Охраняемая парковка для грузовиков
  • Подключенные решения для зарядки
    900 06 Комфортная зарядка
    • Услуги по зарядке
    • Enterprise Charging
  • Аккумулятор в облаке
• Услуги разработки
  • Инженерные услуги
  • Центр технических испытаний
  • Испытательный полигон
• Услуги мастерской 9000 9000
• Техника для мастерских
  • Оборудование для мастерских
  • Диагностическое программное обеспечение
  • Услуги по ремонту электронных устройств
  • Услуги по ремонту
• Концепции мастерских
  • Bosch Car Service
  • AutoCrew
  • Классические автомобили

Элементы промышленности и компоненты ME

датчики

ИС

IP-модули

Разъемы

Промышленные решения

• Продукция и услуги
• Легковые автомобили и легкие коммерческие автомобили
• Силовые агрегаты
• Электромобиль на топливных элементах
• Инжектор газообразного водорода

Главная

• Главная
• Особенности
  • Персонализированная мобильность
    • Мобильность как услуга
    • Комфортная зарядка
    • Без ключа

Kia Sorento: Блок управления нагревателем и кондиционером (DATC) Самодиагностика — Контроллер системы вентиляции — Нагревание И кондиционер

1.	Процесс самодиагностики

2.

Как прочитать код самодиагностики После того как панель дисплея мигнет три раза каждые 0,5 секунды, соответствующий код неисправности мигает на панели отображения температуры каждые 0,5 секунды и будет показывать две цифры. Коды отображаются в числовом формате формат Код неисправности Дисплей Описание ошибки 00 Нормальный 11 Датчик температуры в салоне, короткое замыкание (Low) 12 Датчик температуры в салоне разомкнут (высокий) 13 Короткое замыкание датчика температуры окружающей среды (Low) 14 Датчик температуры окружающей среды разомкнут (высокий) 17 Короткое замыкание датчика испарителя (Low) 18 Датчик испарителя обрыв (высокий) 19 Потенциометр смешивания воздуха открыт (низкий) — драйвер Короткое замыкание потенциометра смешивания воздуха (высокий) — Драйвер 21 Потенциометр направления разомкнут (низкий) — драйвер Короткое замыкание потенциометра направления (высокий) — драйвер 20 Двигатель смешивания воздуха — Драйвер 22 Электродвигатель регулировки направления — Драйвер 25 Потенциометр всасывания разомкнут (низкий) Короткое замыкание потенциометра всасывания (High) 26 Двигатель впускной 32 Потенциометр смешивания воздуха открыт (низкий) — Пассажирский Короткий потенциометр смешивания воздуха (высокий) — Пассажирский 33 Двигатель смешивания воздуха — Пассажирский 44 Неисправность кластерного ионизатора 31 Сигнал датчика автоматического запотевания и неисправность входа датчика стекла 40 DEF Потенциометр направления открыт (низкий) DEF Короткий потенциометр направления (высокий) 41 DEF Электродвигатель регулировки направления 46 Неисправность датчика APT (сигнал CAN) 47 Ошибка оборотов двигателя (сигнал CAN) 48 Неисправность датчика скорости автомобиля (сигнал CAN) 49 Неисправность датчика температуры охлаждающей жидкости двигателя (сигнал CAN)

3.	Отображение кода неисправности (1) Продолжение работы: нет или один код DTC. (2) Продолжение работы: два или более кода DTC. (3) ШАГ А. Нормальный или один код неисправности такой же, как и для непрерывного операция.

4.	Если во время проверки отображаются коды неисправностей, проверьте их на предмет неисправности. причины, обратившись к таблице кодов неисправностей.

5.

Отказоустойчивый Нет Датчик Состояние отказа Функция безопасности 1 Датчик в салоне автомобиля <0,1 В или> 4,9 В 23C (73,4F) 2 Датчик температуры окружающей среды <0.1 В или> 4,9 В 20C (68F) 3 Датчик температуры испарителя <0,1 В или> 4,9 В -2C (28,4F) 4 Обратная связь привода регулирования температуры — Драйвер <0,1 В или> 4,9 В Установленная температура 24.5C (76,1F) или ниже Установленная температура составляет 25,0 ° C (77F) или выше: Макс горячий 5 Обратная связь привода управления режимами — Драйвер <0,1 В или> 4,9 В 6 Обратная связь исполнительного механизма впуска <0.1 В или> 4,9 В Рециркуляция: Рециркуляция 7 Обратная связь привода регулирования температуры — Пассажирский <0,1 В или> 4,9 В Установленная температура 24.5C (76,1F) или ниже Установленная температура составляет 25,0 ° C (77F) или выше: Макс горячий 8 Датчик автоматического запотевания (относительная влажность) Ошибка связи Температура окружающей среды: 23 ° C (73.4F) 9 Обратная связь привода автоматического обогрева запотевания <0,1 В или> 4,9 В

См. Также:

Проверка передней ступицы / поворотного кулака / тонального колеса
1. Проверить ступицу на наличие трещин и шлицы на износ.2. Проверьте тормозной диск на наличие задиров и повреждений. 3. С …

Электромагнитный клапан управления преобразователем крутящего момента (T / CON_VFS)
Электромагнитный клапан управления гидротрансформатором (T / CON) прикреплен к клапану. тело. Электромагнитный клапан с регулируемым усилием напрямую регулирует гидравлическое давление. внутри гидротрансформатора. …

Описание ЭБУ 4WD
ЭБУ 4WD обрабатывает сигналы от различных датчиков и определяет ток дорога и условия вождения. Затем ЭБУ использует эту информацию для реализации точный контроль над муфтой 4WD …

PEUGEOT 406 — ТИП ДВИГАТЕЛЯ: P8C (XUD11BTECY / L1 / L3) — EPIC DIESEL INJECTION

ТИП ДВИГАТЕЛЯ: P8C (XUD11BTECY / L1 / L3)

ДИЗЕЛЬНЫЙ ВПРЫСК EPIC

---

СХЕМА ПОДКЛЮЧЕНИЯ ДИЗЕЛЬНОГО ВПРЫСКА:

1 — НОМЕР:

B001 мостовой блок 1.
B002 мостовой блок 2.
BB00 аккумулятор.
BF00 Блок предохранителей в салоне.
Блок предохранителей в моторном отсеке BF01.
Блок предохранителей BMF1 maxi.
Плата подключения PSF0 — блок предохранителей (салон).
Диагностический разъем C001.
Выключатель зажигания CA00.
V0004 Контрольная лампа остановки.
Контрольная лампа нагрузки V1000.
V1150 Контрольная лампа предварительного нагрева.
Контрольная лампа диагностики двигателя V1300.
V4110 Контрольная лампа низкого давления моторного масла.
0004 панель приборов.
1010 стартер.
1020 генератор.
1150 Блок управления предварительным нагревом.
1160 свечей накаливания.
1203 инерционный выключатель.
1208 дизельный ТНВД (корректор опережения, соленоид отключения подачи топлива).
1220 термистор охлаждающей жидкости.
1221 термистор дизельный.
1240 термистор впускного воздуха.
1248 Калибровочный резистор системы рециркуляции ОГ.
1253 Электромагнитный клапан «все или ничего» (EGR).
1255 Электромагнитный клапан отключения подачи топлива.
1256 электромагнитный клапан опережения.
1257 соленоид потока (дизель).
1258 электромагнитный клапан потока (дизель).
1260 Датчик подъема иглы форсунки.
1261 датчик потенциометра педали.
1304 двойное многофункциональное реле впрыска.
1312 Датчик давления во впускном коллекторе.
1313 датчик оборотов двигателя.
1320 блок управления двигателем.
1327 датчик положения кулачка (дизельный насос).
1328 Датчик положения ротора (дизельный насос).
1620 Датчик скорости автомобиля.
1625 Блок интерфейса скорости автомобиля.
2100 Выключатель стоп-сигнала.
2630 Фонарь левый задний.
2635 Фонарь задний правый.
4000 централизованный электронный модуль панели приборов.
4110 Датчик давления масла.
4630 электрический спидометр.
Многофункциональный модуль 7210 (бортовой компьютер).
8050 реостат освещения.
8080 ЭБУ кондиционера.
8200 кодированная клавиатура антизапуска.

2 — ЖГУТ ПРОВОДОВ:

10 AV: передняя обвязка.
20 ТО: жгут двигателя.
50 P / B: фасция.
55 PSF: жгут блока предохранителей.

3 — ЦВЕТОВЫЕ КОДЫ:

BA: белый.
BE: синий.
BG: бежевый.
GR: серый.
JN: желтый.
MR: коричневый.
NR: черный.
RG: красный.
