Сделать электрический удлинитель своими руками. Фото и видео

Автор newwebpower На чтение 8 мин. Просмотров 1.6k. Опубликовано Обновлено

Практически все домашние потребители электроэнергии – телевизор, компьютер, стиральная машина, холодильник и другие кухонные электроприборы, а также различные электроинструменты подключаются к сети при помощи стационарно установленных розеток, рассчитанных на соответствующие нагрузки, защищённые автоматическими выключателями и УЗО.

Но эти стационарные точки подключения становятся не у дел, если сетевой шнур электроприборов и инструментов слишком короткий и не достает от требуемого места размещения до ближайшей розетки.

В этом случае выручает сетевой удлинитель в виде гибкого кабеля, сматываемый в бухту или на катушку, который подключается при помощи штепсельной вилки в сеть, и имеет на выходе одну или несколько розеток для подключения необходимых электрических приборов в требуемом месте.

По-другому данное изделие ещё называют переноской.

Типичный удлинитель

Правильное понимание функций удлинителя

Данное производное слово от глагола «удлинять», которое используется для названия такого, часто используемого в быту изделия можно трактовать двояко – удлиняется сеть к потребителю, или же становится более длинным сетевой шнур электроприбора.

В правильном понимании функций удлинителя заложены основы противопожарной безопасности при подключении к переносным розеткам различных потребителей.

В сводках новостей о различных происшествиях очень часто доводилось слышать, что сгорел такой-то офис из-за возгорания удлинителя, перегруженного компьютерами, принтерами и другой оргтехникой.

Расплавившийся и загоревшийся кабель переноски

И при этом не сработал автоматический выключатель, не помогло УЗО, так как удлинитель, работавший как часть стационарной проводки, на самом деле её продолжением не являлся, – его кабель оказался меньшего сечения, чем провода электропроводки, на которые и была рассчитана защита.

В данном случае автоматический выключатель исправно держал номинальный рабочий ток, пока тонкие кабели переноски нагревались, плавились и загорались.

Поэтому делая удлинитель своими руками, который будет устанавливаться стационарно, необходимо выбрать для него кабель такого же сечения, как и провода питающей розетки электропроводки – ведь автоматический выключатель должен защищать сеть в самом уязвимом ее участке – там, где сечение проводников наименьшее.

Стационарное использование удлинителя не рекомендуется ПУЭ, но в виду невозможности проведения немедленной перепланировки и ремонта проводки, переноска является единственной возможностью подключения компьютера и сопутствующего оборудования в нужном месте.

Выбор кабеля для самодельной переноски

Даже если переноска используется временно, и при этом процесс ее эксплуатации контролируется, и подключаются электроприборы небольшой мощности, лучше такой удлинитель считать продолжением  электропроводки, а не сетевого шнура электроприбора .

Ведь по незнанию, в данную переноску, не рассчитанную на мощные нагрузки, может быть подключён утюг, переносная электроплита или стиральная машина. В этом случае, валяющийся на легковоспламеняющемся  ковре удлинитель может стать причиной быстро распространяющегося пожара.

Причина пожара — фото из новостных хроник

Минимальное поперечное сечение для домашней электропроводки – 1,5мм², но в подавляющем большинстве случаев используются провода 2,5мм². Такого же сечения необходимо выбрать кабель, делая удлинитель своими руками – в этом случае можно быть уверенным, что автоматический выключатель защитит и его тоже от перегрузки. Кабель обязательно должен быть

гибким, чтобы он мог выдерживать частые изгибы и наматываться на катушку. Марка и выбор кабеля зависит от среды применения – для использования внутри помещения – ШВПП, ПВС, ПРС (европейский аналог RN) а для улицы КГ, (XYMM) КГН, КГ-ХЛ.

Применение различных типов кабелей для самодельного удлинителяИмпортный кабель XYMMТипичные размеры кабеля XYMM

Кабель с изоляцией плохого качества, при попадании его части во влажное место или лужу воды, будет давать утечку, на которую отреагирует УЗО в домашнем электрощите.

Важность заземления при использовании удлинителя

Для изготовления удлинителя с заземлением необходимо использовать трёхпроводной кабель, вилку и розетки с заземляющими контактами.

Различия розеток с заземлением и без

Как правило, провод заземления имеет жёлто-зелёный цвет, и необходимо придерживаться данной маркировки при его подключении.

Подключение контакта заземления

Заземляющий провод в удлинителе чрезвычайно важен для электробезопасности, например, при подключении стиральной машины, которая особенно часто бьет током.  При работе с электроинструментом где-то на высоте наличие защитного проводника PE может иметь критическое значение для здоровья и жизни мастера.

Допустим, заземление отсутствует, а в электроинструменте фаза пробивает на корпус — если исправное УЗО среагирует на утечку через тело человека, но полученный даже небольшой шок (скорее испуг) может стать причиной непроизвольного движения, повлекшего потерю равновесия и падение с высоты.

В случае с использованием удлинителя, имеющего заземляющий провод, УЗО, или автоматический выключатель отключит питание сразу в момент поломки инструмента, обезопасив мастера.

Поэтому, создавая надёжный, рассчитанный на долгий срок службы удлинитель своими руками, необходимо сделать его трёхпроводным, с проводником заземления, даже если домашняя электропроводка ещё двухпроводная – так или иначе, в будущем переход на новые стандарты заземления должен быть осуществлён.

Специфика эксплуатации

При изготовлении удлинителя также важно учитывать специфику работы, согласно которой нужно выбрать не только кабель, а и розетки, имеющие соответствующую степень электрической защиты IP. Например, при использовании удлинителя снаружи, где существует вероятность попадания влаги, или в ванной для подключения стиральной машины, розетка должна иметь индекс защиты не менее IP4, обладающая откидной крышкой.

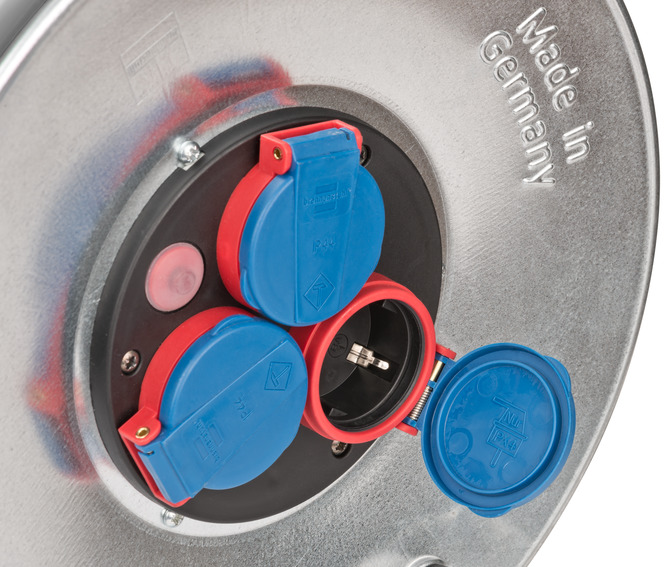

Влагозащищённая розетка

Краткий обзор характеристик и составляющих переноски на видео:

https://www.youtube.com/watch?v=KXlyaP_fBJE

Поскольку условием использования розеток в ванной является обязательное применение УЗО, то подключать вилку удлинителя нужно в сеть, имеющую соответствующую защиту. В магазинах продаются готовые блоки розеток, специально разработанные для изготовления удлинителя.

Розетки, предназначенные для удлинителя

Использовать стационарно устанавливаемые розетки наружного типа не рекомендуется, так как они не рассчитаны на ударные перегрузки.

Блок розеток и наружная стационарная розетка

Но, в случае изготовления удлинителя, используемого стационарно для подключения компьютера и сопровождающего его оборудования, в качестве блока розеток можно использовать набор розеток наружного типа, установленных на пластину из негорючего пластика. В этом случае, данный переносной блок розеток будет не лишним снабдить также автоматическим выключателем и УЗО.

Следует заметить, что нельзя использовать переноску, со смотанным кабелем в виде бухты, которая в данном случае имеет свойства катушки индуктивности с реактивным сопротивлением, которое может стать причиной разогрева и повреждения кабеля.

Процесс подключения

Ответом на вопрос, как сделать удлинитель, будет соблюдение простых правил подключения и аккуратное выполнение электромонтажа.
После приобретения требуемого кабеля нужной длины, его концы необходимо очистить от внешней изоляции, оголив внутренние провода, которые также нужно зачистить на длину не более сантиметра.

Зачистка кабеля

Подключается вилка с одной стороны, а блок розеток с другой.

Подключение клемм штепсельной вилкиДополнительная изоляция проводов

Типичные блоки розеток имеют крепёжные винты или шурупы, которые надо открутить. Внутри блока будут клеммы подключения для кабеля.

Подключение клемм блока розеток

Главное – не ошибиться с проводом заземления. В отношении фазы и ноля клеммы подключения не имеют значения, но, если все розетки в доме подключены по неофициальному правилу электриков – фаза слева, то будет правильно смастерить переноску по такому же принципу.

Подключение РЕ, фазы и ноля

После монтажа кабеля, нужно проверить с помощью мультиметра получившийся удлинитель, после чего собрать блок розеток, закрутив шурупы.

Проверка правильности подключения

В удлинителе для подключения компьютера лучше использовать блок розеток с сетевым фильтром.

Блок розеток с сетевым фильтром

Посмотреть на процесс подключения можно ознакомившись с  видео:

Намоточный барабан может быть самодельным, или можно применить имеющуюся готовую катушку от вышедшей из строя переноски,

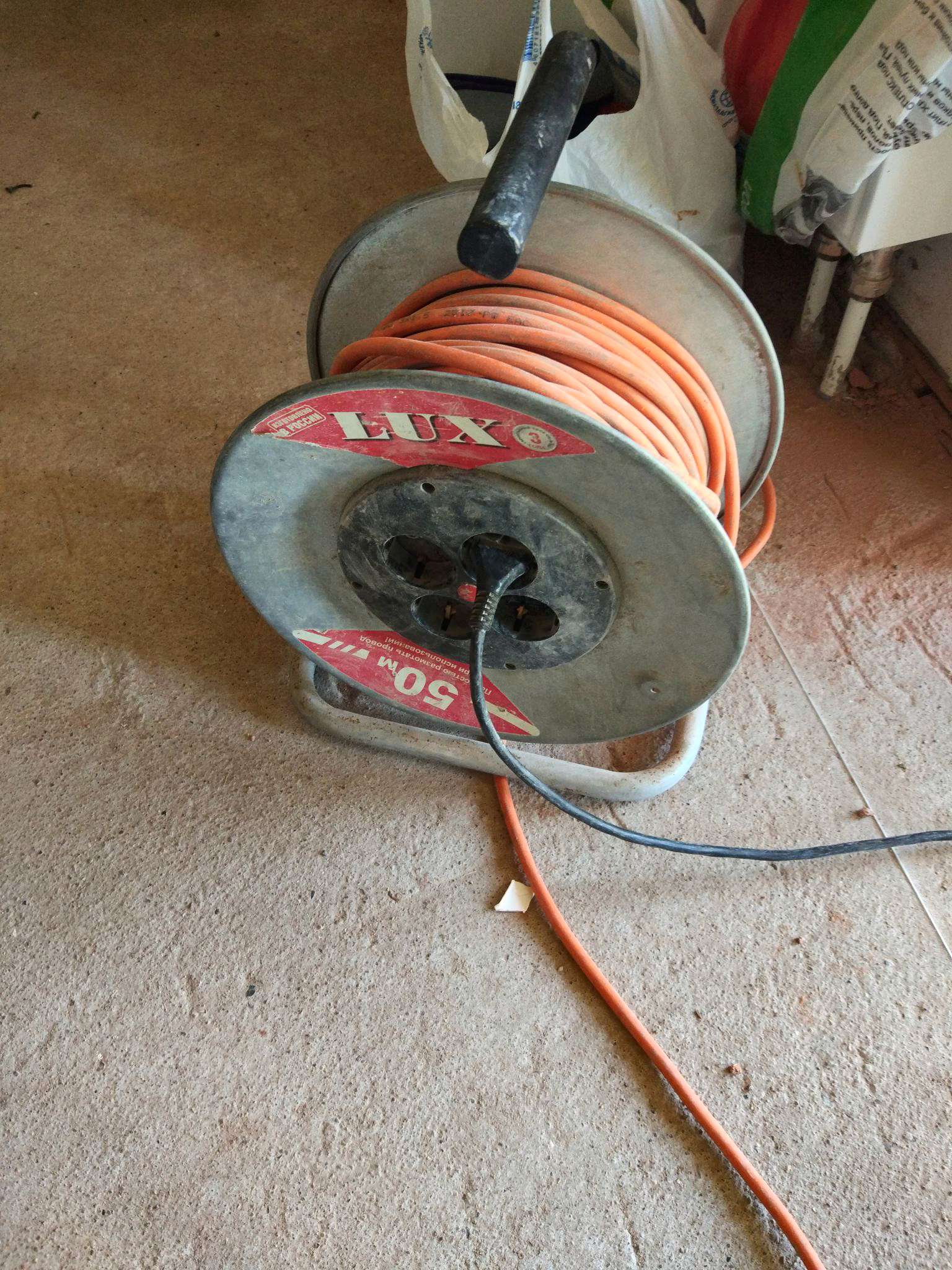

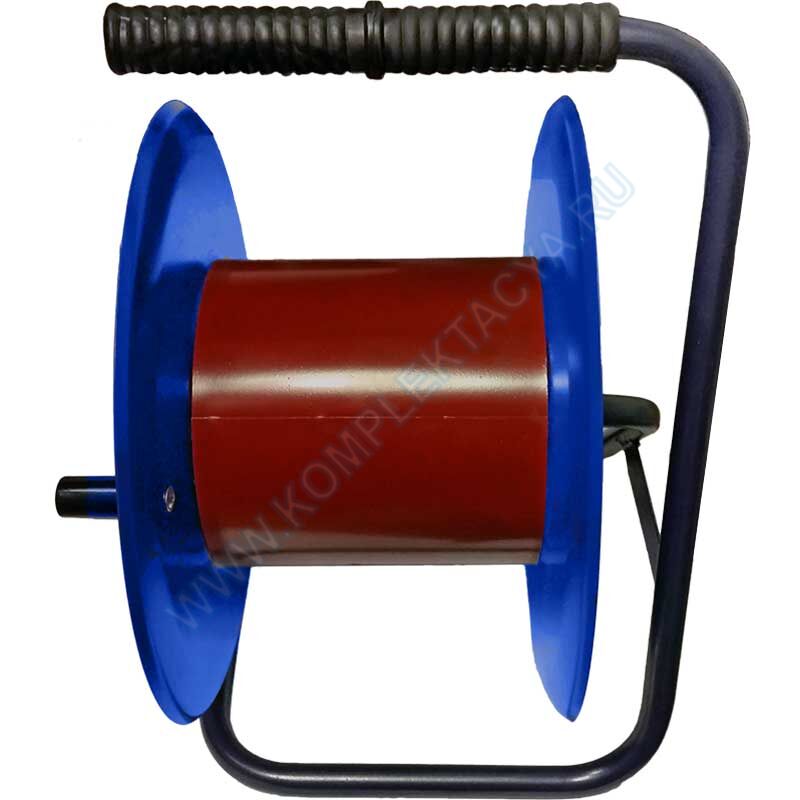

Намоточный барабан для самодельной переноски

или сделать собственноручно, как показано на видео:

Катушка для удлинителя своими руками

Всем привет! В этой статье хочу поделиться с вами как можно изготовить удлинитель на катушке своими руками. В продаже существует огромный выбор таких удлинителей, но найти подходящий для Вас бывает не просто, тем более если вы сварщик. Дело в том что не всегда попадается удлинитель с сечением провода, подходящий для сварки. А изготовив самостоятельно, всё будет соответствовать нашим требованиям. Итак, приступим.

Для изготовления нам потребуются:



  • стальной квадрат 10 мм — длинной 1 м.

  • шпилька с гайкой диаметром 10-12 мм — длина 170 мм.

  • ручка, к примеру от УШМ.

  • муфта 100 мм и две заглушки к ней

  • два круга из фанеры диаметром 230 мм

  • шпилька 8 мм — длина 1 м и 6 гаек и шайб

  • три розетки и одна вилка

  • провод


Изготовление удлинителя на катушке.

Основание для катушки я сделал из квадрата, согнув его по размерам которые я указал на фото. Затем приварил крепление с двумя гайками, в верхнюю будет крепиться ручка, позаимствованная от сломанной болгарки, а для чего вторая гайка узнаете ниже. Для крепления катушки, приварил к основанию шпильку.

Что бы во время сматывания провод не тёрся о шпильку, на неё нужно сделать втулочку, например из полипропиленовой трубы.


Теперь приступаем к изготовлению самой катушки.

В кругах, которые сделал из фанеры диаметром 230 мм, я заранее сделал отверстия. В центре отверстие для крепление самой катушки на основание, три отверстия во круг для выхода провода на розетки и ещё три отверстия для стягивания катушки. И ещё одно отверстие на внешнем круге, возле окружности, здесь будет крепиться ручка. Такие же отверстия я проделал в заглушках.

Подготавливаем розетки, отрезаем от провода три части по примерно по 10 см, зачищаем и крепим к розеткам. Затем просовываем провода от розеток в отверстия и стягиваем между собой розетки, круг и заглушку. Скручиваем провода. В муфте с краю сверлим отверстие под кабель и просовываем его в отверстие. Соединяем кабель с проводами идущими от розеток. Одеваем на муфту вторую заглушку, берём второй круг из фанеры и стягиваем всё это тремя шпильками. Всё катушка готова.

Ставим катушку на наше основание и слегка притягиваем гайкой, что бы катушка свободно вращалась. Что бы гайка не откручивалась, её обязательно нужно застопорить.

Сматываем провод на катушку. Что бы во время транспортировки катушка самопроизвольно не разматывалась, как я писал выше где крепится ручка, рядом я приварил ещё одну гайку, в неё мы завинчиваем ограничитель.

Вот и всё, удлинитель на катушке готов! К нему спокойно можно подключать сварку.


какой выбрать 220в, чем плохо без заземления, переноска для бытовой техники и автоматическая катушка, провод из газонокосилки

Электрические газонокосилки всем хороши: они легкие, мобильные, сравнительно недорогие, производительные и экологически безопасные.

Единственным большим недостатком подобных устройств является зависимость от электрической сети, что доставляет множество неудобств при необходимости обработки просторного газона в условиях отсутствия достаточного количества точек подключения (розеток).

Решить проблему можно с помощью удлинителя. Ознакомившись с нижеизложенной информацией, вы узнаете, как работает удлинитель для газонокосилки, получите рекомендации по выбору подходящего устройства и его последующей эксплуатации.

Принцип работы

Принцип действия удлинителя для газонокосилки для конечного пользователя мало чем отличается от механизма действия обыкновенной сетевой переноски: устройство включается в розетку, переносится на требуемое расстояние (разматывается на нужную длину), где к нему подключается прибор, в данном случае – газонокосилка.

По своему конструкционному исполнению, удлинители для газонокосилок классифицируются на изделия «в бухте» и «на катушке». Второй вариант является наиболее популярным и предпочтительным.

В свою очередь, удлинители на катушке также классифицируются на 2 группы. Представители первой категории имеют вид смотанного удлинительного кабеля, один конец которого оснащен литой розеткой. Непосредственно катушка и вилка располагаются на другом конце, размещающемся в месте подключения к стационарной розетке.

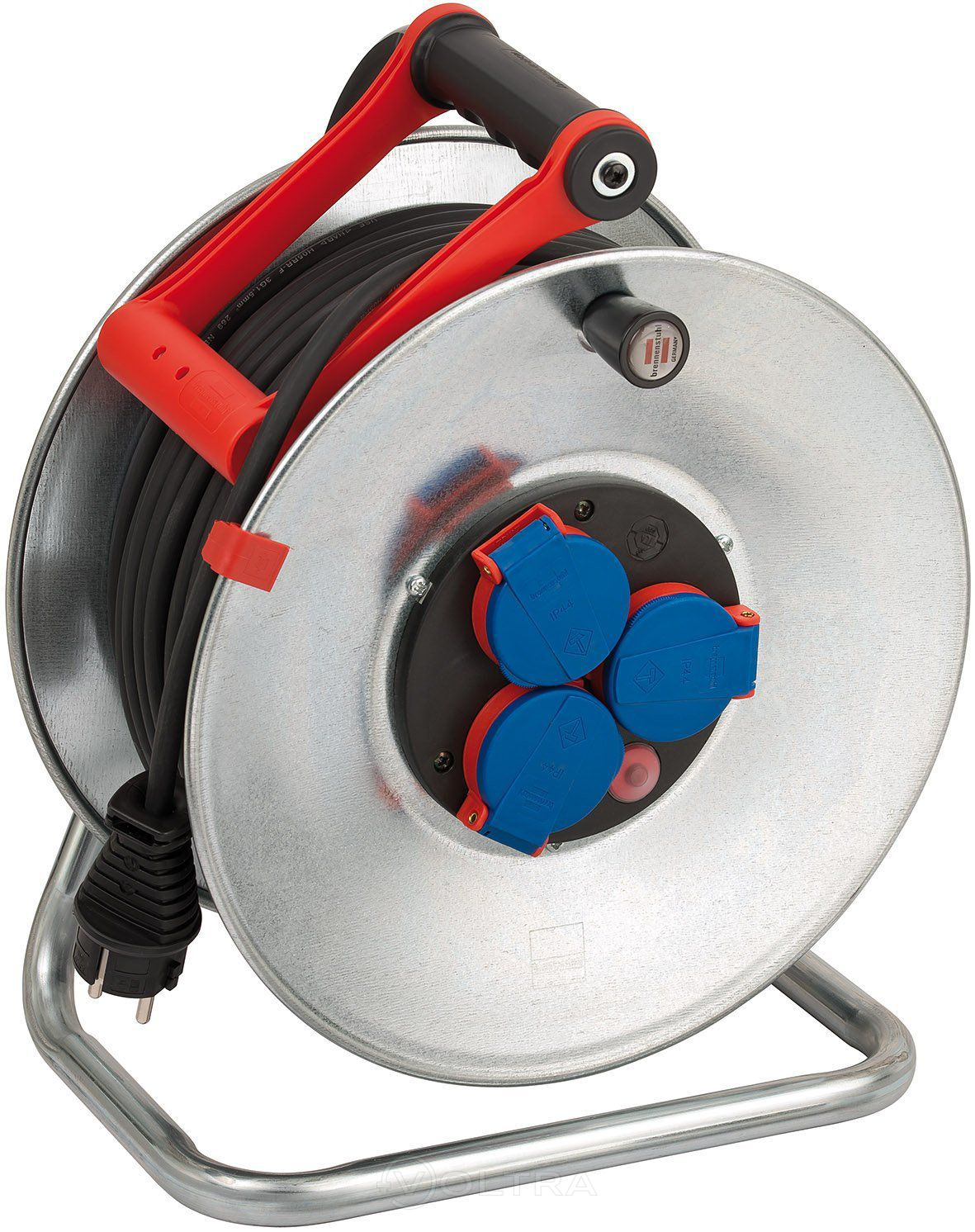

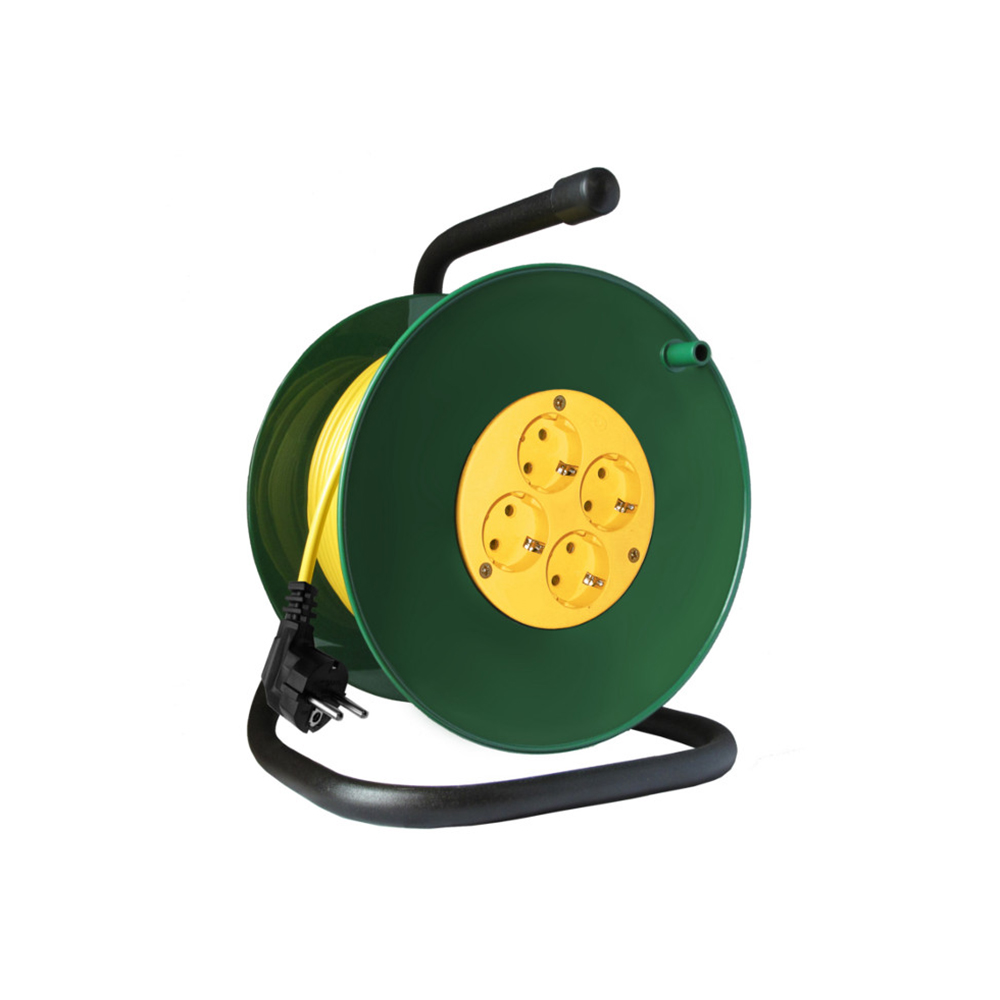

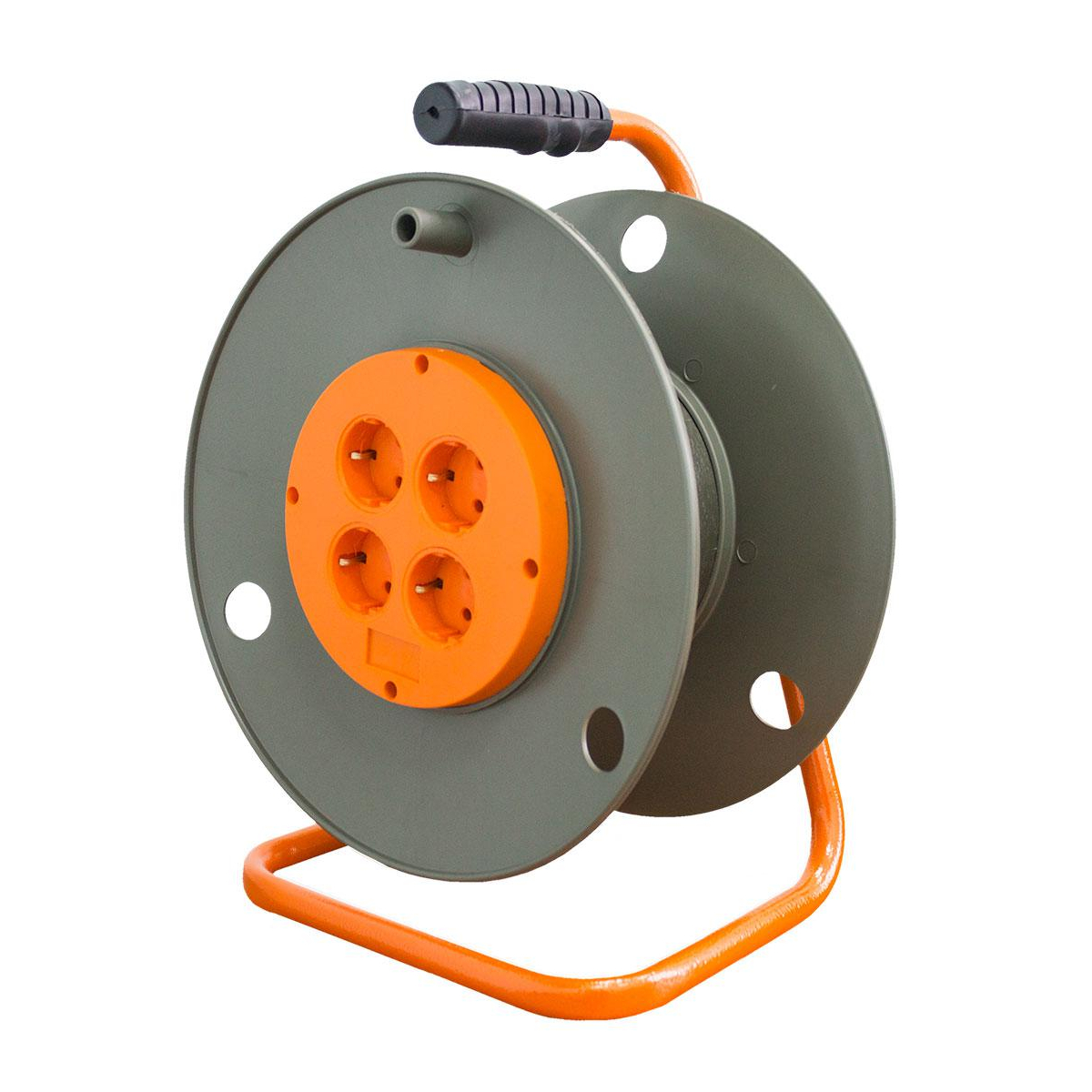

Удлинитель на катушке

Подобная конструкция очень удобна в использовании – пользователю не нужно переносить саму катушку, достаточно попросту размотать провод. Благодаря особенностям корпуса, разматывание и сматывание кабеля выполняются быстро и без лишних усилий.

Второй тип катушечного удлинителя заметно отличается от рассмотренной выше модели: здесь катушка оснащена несколькими розетками, позволяющими одновременно подключать более одного устройства.

Для изготовления катушек могут использоваться металл и пластик. Первый вариант более предпочтителен и характеризуется улучшенными показателями долговечности и устойчивости к неблагоприятным внешним воздействиям.

Принцип работы устройства

Для использования в комплексе с электрическими газонокосилками Алко, Гардена, Стига, Бош Ротак 32, Штиль, Макита, Чемпион лучше всего подходят катушечные удлинители первой группы, т.к. в соответствии с техникой безопасности относить катушку далеко от стационарной розетки настоятельно не рекомендуется.

Наряду с этим, в продаже доступны модели, выполненные во влагозащищенном корпусе – по возможности используйте именно такой удлинитель для газонокосилки на катушке.

Как выбрать удлинитель

При выборе удлинителя, предназначенного для использования в комплексе с электрической газонокосилкой для травы, нужно обращать внимание на ряд значимых параметров и характеристик.

Во-первых, выберите оптимальную длину удлинителя. В этом моменте ориентируйтесь на размеры своего участка. Дополнительно добавьте пару метров «про запас».

Слишком увлекаться в этом плане тоже не стоит – с каждым дополнительным метром стоимость удлинителя существенно увеличивается.

Для определения приблизительной длины шнура удлинителя можете воспользоваться следующей схемой.

Дано: прямоугольный участок 20х30, т.е. стандартные 6 соток.

Основные характеристики

Находим квадрат диагонали участка, просуммировав квадраты его сторон. Далее нужно извлечь корень из полученного значения, чтобы получить длину диагонали. В случае с этим участком она составит 36,06 м.

Ближайшая стандартная длина удлинителя – 40 м. Покупаем такое изделие. Запас пойдет на компенсацию поворотов, изгибов и т.п. Округлять расчетную длину в меньшую сторону можно лишь в том случае, если стационарные розетки установлены по разным углам строения, расположенного на участке.

Во-вторых, надо определить подходящее сечение провода переноски. Чтобы это сделать, нужно знать мощность газонокосилки (указывается в паспорте изделия или на корпусе). Мощность простых электротримеров обычно составляет не более 2 кВт, колесных газонокосилок – до 4 кВт.

В случае с триммерами, рекомендованные сечения кабелей будут следующими:

  • для устройства мощностью не более 1,5 кВт – 0,75 мм;
  • 1,5-2 кВт – 1 мм;
  • 2 кВт и более – 1,5 мм.

Популярный вариант

Сечение кабеля удлинителя, предназначенного для использования в комплексе с газонокосилкой мощностью более 2,5 кВт, должно составлять не менее 1,5 мм.

В-третьих, нужно решить вопросы с особенностями заземления удлинителя. Если заземление необходимо (а его наличие является настоятельно рекомендованным), покупайте изделие, в маркировке которого присутствует цифра «3». В качестве примера можно рассмотреть модель удлинителя КГ 3х1,5 мм от популярной марки Атлас.

В данном случае «КГ» указывает на марку провода, а цифра «3» свидетельствует о том, что кабель удлинителя состоит из трех жил, одна из которых является непосредственно заземляющим проводом.

Особенности удлинителя на видео.

В-четвертых, нужно выбрать подходящее конструктивное исполнение удлинителя. Как отмечалось, подобные изделия могут быть выполнены на катушке либо в бухте. Первый вариант является наиболее предпочтительным. Второй используется преимущественно в промышленных масштабах и позволяет подключать более мощную технику.

В-пятых, необходимо учесть ряд общих рекомендаций по выбору удлинителя для газонокосилки:

  • Удлинитель должен быть укомплектован одной обрезиненной розеткой. Наличие двух и большего количества розеток создаст сложности при подключении электрической газонокосилки и доставит неудобства в процессе работы.
  • Для использования в комплексе с газонокосилками лучше всего подходят удлинители, шнур которых окрашен в оранжевый цвет. Такая расцветка попросту более хорошо заметна на земле, благодаря чему вероятность случайного повреждения кабеля и возникновения сопутствующих проблем сводится к минимуму.
  • Ввиду того что работы по уходу за газоном выполняются преимущественно в теплое время года, для использования в комплексе с электрической газонокосилкой предпочтительнее всего выбирать удлинитель с проводом ПВС.
  • Если удлинитель будет использоваться не только в комплексе с газонокосилкой, но и для выполнения различных работ в холодное время года, отдавайте предпочтение моделям с проводами КГ.

Инструкция по эксплуатации

При желании вы можете стационарно зафиксировать удлинитель перед использованием – для этого конструкция катушки оснащена двумя монтажными отверстиями.

Приобретение бензопилы – это довольно непростое дело, ведь определиться среди многочисленных вариации предложений нелегко даже профессионалу. Бензопила Карвер – это качество, надежность по доступной цене.

Нет больше такого стильного и привлекательного тягача, как МАЗ-541, который «обитал» только на территории аэропортов, а количество произведённых МАЗов данной модели — всего 3 штуки. Перейдя по ссылке узнаете много интересного об этом специальном аэродромном тягаче.

При помощи культиватора можно с лёгкостью и высокой скоростью выполнять посадку в грунт различных культур, а также проводить различные другие процедуры. Тут можете ознакомиться с культиватором Патриот.

Установите катушку в подходящем месте, разметьте места будущего расположения крепежей через отверстия, просверлите углубления и зафиксируйте барабан удлинителя при помощи болтов или других подходящих крепежных изделий.

Для включения удлинителя необходимо соединить его вилку со стационарной сетевой розеткой. Автоматическая катушка имеет функцию автоматического развертывания-свертывания. Размотайте кабель на нужную длину. После каждого полуоборота шнура обеспечивается его фиксация.

Чтобы свернуть кабель после использования, потяните за него, обеспечив закрепленное положение, после чего медленно сверните провод.

Правила использования

Автоматические катушки характеризуются высоким показателем силы тяги. Не допускайте бесконтрольного свертывания кабеля. Придерживайте его конец и медленно направляйте по движению автоматической катушки.

Катушки современных садовых удлинителей укомплектованы механизмами, обеспечивающими защиту от перегрева в процессе эксплуатации. Как правило, цветовая индикация в разных моделях одинакова. Так, если светодиод светится красным, это свидетельствует о пребывании защиты от перегрева во включенном состоянии.

При срабатывании упомянутой защитной системы, лампочка погаснет. В такой ситуации пользователь должен отключить удлинитель от сети. Спустя несколько минут (когда удлинитель остынет) устройство можно попробовать включить снова.

Катушечные удлинители для газонокосилок не нуждаются в специализированном техническом обслуживании. Достаточно лишь периодически их чистить. Во время чистки автоматическая катушка не должна пребывать под напряжением. Чтобы выполнить это правило, вытащите вилку удлинителя из стационарной розетки.

Модели для газонокосилки

Очистка внешней стороны удлинителя выполняется обыкновенной сухой и чистой тряпкой. Контролируйте, чтобы в конструкцию катушки удлинителя не попадала влага.

В процессе эксплуатации удлинителя соблюдайте элементарные положения техники безопасности и меры предосторожности:

  • не разбирайте удлинитель;
  • не используйте изделие в дождливую погоду;
  • не используйте удлинитель в местах с чрезмерным уровнем влажности;
  • не допускайте попадания влаги внутрь конструкции удлинителя;
  • не используйте удлинитель в местах с повышенной запыленностью, вибрацией и пр. ;
  • не замыкайте клеммы розеток;
  • не давайте детям пользоваться удлинителем;
  • не включайте в удлинитель приборы, суммарная мощность которых превышает максимально допустимую для данного устройства.

Теперь вы знаете, что представляет собой удлинитель для газонокосилки, как его выбрать и правильно использовать. Следуйте полученным рекомендациям, и все пройдет в лучшем виде.

Удачи!

Переноска электрическая: 6 правил безопасной эксплуатации


Как сделать удлинитель своими руками: необходимые материалы для изготовления переноски

Наверное, все заметили, что переноски бывают разные. Одни предназначены для подключения электроприборов, а назначение других освещение (лампа переноска).

Приобрести эту очень нужную и полезную всем штуку можно в любом хозяйственном магазине, на рынке или вообще взять и собрать самостоятельно.

В зависимости от того, какой вид переноски будете делать, вам могут понадобиться те или иные материалы. И так, из чего состоит электрическая переноска?

Перечень материалов необходимых для сборки удлинителя:

  • Провод;
  • Вилка;
  • Розетка;
  • Патрон.
  • Выключатель.

Провод нужен как для переноски с лампочкой, так и для переноски с розеткой. Лучше всего брать провод круглый ПВС, или же плоский ШВВП. При выборе кабеля главное выбрать его сечение. Будущие нагрузки кабеля будут зависеть от этой его характеристики. Вилка, тоже рассчитываются на определённую нагрузку, или же можно приобрести универсальную. Патрон можно купить керамический или пластиковый. Естественно обратите внимание на размер цоколя. Плафон на лампу можно сделать из подручных средств. Для удлинителя используют розетки, полностью закрытые со всех сторон. Розетки для переносок бывают одинарные, двойные и даже с шестью розеткам.

Преимущества удлинителя с выключателем

Удлинители имеют разное количество розеток, неодинаковую длину провода. Кроме этого, они отличаются ещё наличием в них или же отсутствием выключателя.

Часто самодельная переноска имеет на проводе установленный выключатель. И на переноске с розеткой, и на переноске с лампой он будет кстати.

Для того чтобы вставить кнопку внутрь блока розетки, нужно проделать отверстие между разъемами розеток, согласно размерам нашего выключателя. Электрические переноски с выключателем имеют некоторые преимущества.

Преимущества удлинителя с выключателем:

  • Возможность отключать электроприборы от сети, не вынимая вилку с розетки;
  • Экономия времени на установления причины сбоя в работе электроприборов.

 Если на шнуре переноски имеется выключатель, то вы будете избавлены от необходимости выдёргивания вилок приборов, подключённых к ней. В этом случае достаточно будет нажать кнопку выключателя. Иногда бывает, что, подключив инструмент к электропереноске, видишь, что она не работает. Поиски причины занимают уйму времени. Чтобы быстрей выявить причину нужно вмонтировать в переноску кнопку со световой индикацией. Эта кнопка рассчитана на напряжение 220в. Когда переноска находится под напряжением, то это будет видно визуально, и значит с питанием в ней всё в порядке. Причину неисправности следует искать в другом месте. Также этой кнопкой, во время перерыва в работе, будет производится полное обесточивание электроинструментов.

Розетка для удлинителя и правила её эксплуатации

Рассмотрим дальше саму розетку для удлинителя и её правильную эксплуатацию. Да, не удивляйтесь, есть такое понятие как правильная эксплуатация розеток электрической переноски.

Зачастую потребители даже не замечают, с какой небрежностью они относятся к такой необходимой и незаменимой помощнице в быту и в работе.

Кажется, чего проще, вставил вилку от прибора в розетку и всё готово. На самом же деле, от неправильного обращения, розетка выходит из строя и требуется её замена. Существуют некоторые правила, которые нужно выполнять при эксплуатации розеток удлинителя.

Правила эксплуатации розеток электрической переноски:

  • Превышать суммарную электрическую мощность приборов, подключённых к одной розетке, нельзя;
  • Нельзя оставлять удлинитель, который не используется, включённым в розетку;
  • При выключении вилки прибора с розетки, нельзя дёргать за шнур;
  • Не допускается, чтобы вилка, воткнутая в гнездо розетки, шаталась;
  • Не рекомендуется использовать розетку с поврежденным корпусом;
  • При плановом отключении электричества, нужно провести выключения всех приборов с розеток.

Нужно знать и помнить, что неисправная розетка представляет собой потенциальную опасность как для самого потребителя, так и для его жилища. Особое внимание нужно уделить детям. Бывает они и детали от игрушек засовывают в розетку и воду льют. Был случай, когда ребёнок штекер от наушников воткнул в розетку.

Выбор качественного электрического удлинителя

Новомодные удлинители, в которых есть от 2 до 10 розеток, предоставлены в торговой сети в широком ассортименте. Но выбрать среди этого изобилия качественный удлинитель не по силе даже профессионалам.

Если вы приобрели переноску в магазине, то не следует доверять параметрам, указанным на упаковке. Обычно они завышаются – это такой маркетинговый ход.

Поэтому, какой бы ни была реклама, нельзя превышать суммарную электрическую мощность, включённых приборов. Требования для качественного удлинителя – это 2000 Ватт или 2кВт. В магазине можно также приобрести блок розеток с заземлением. Следовать правилам электробезопасности – самая лучшая защита. Мы сейчас говорили о небольших по длине переносках. На практике же приходится, например, на стройке, пользоваться кабелем свыше 20 метров. Такие переноски часто запутываются и даже завязываются в узлы. Чтобы избежать этого строители пользуются удлинителями на катушке. Рамка тоже, как и катушка используется для этой цели. У такой электрической переноски есть различия.

Показатели, по которым отличаются удлинители на катушке:

  • Длина;
  • Мощность;
  • Материал, из которого сделана катушка.

Длина удлинителя выбирается требуемая для работ на данном объекте, плюс небольшой запас. Показатель мощности может быть для стройки в пределах 5кВт. Сама катушка изготавливается из железа или пластика. Для использования в быту достаточно будет пластиковой катушки, а вот для строительного объекта лучше взять катушку из железа. В этих условиях она послужит дольше. Существует ещё адаптер для высоковольтного удлинителя. Он используется при съёме осциллограмм на автомобилях, где все катушки объединены в одну рамку.

Электрическая переноска своими руками 220в

Перечитав вышеизложенное, можно сделать вывод. И так: самый лучший удлинитель – это устройство, собранное своими руками. Наша промышленность, не говоря уже о китайской, грешна сборкой некачественных устройств.

Поэтому можно самому сделать удлинитель, который будет мощным и безопасным. Конечно придётся потратить при этом немного денег и времени.

Купив все материалы, для изготовления удлинителя, и приготовив все инструменты, можно приступать самостоятельно к процессу сборки электрической переноски. Работа эта проводится в определённой последовательности.

Последовательность работ по изготовлению переноски:

  • Подготовка провода;
  • Установка вилки;
  • Присоединение розетки.

Для начала берём провод. Снимаем с него изоляцию (где-то 30-50 мм), освобождая его жилы. Таким образом мы зачищаем провод. Затем где-то на 0,5 см зачищаем каждую жилу. Это нужно сделать на обоих концах электрического провода. Теперь устанавливаем вилку. Вилку нужно разобрать. Концы кабеля присоединяем к контактам вилки. Дальше разбираем розетку и присоединяем концы провода к её клеммам. Электро-переноску можно легко починить, поэтому вдруг чего не спешите её выбрасывать.

Удлинитель (видео)

Ну вот и всё. Как видите для изготовления переноски схема как бы и не нужна. Но если вам необходимы чертежи, то их можно найти в интернете и для удобства набросать себе при помощи карандаша. Хочется пожелать вам, чтобы вы и ваше жилище были в безопасности и никакие неприятности, в виде коротких замыканий и плохих контактов, не омрачали настроение, и не портили приборы вашей бытовой техники.

Самодельная 50-футовая выдвижная катушка для шнура для 240-вольтового сварочного аппарата и плазменной резки

Самодельная выдвижная катушка для удлинительного шнура

Покупка готовой выдвижной катушки для шнура для сварщика обойдется вам более чем в 1000 долларов. Да, Гранд!

YouTuber, которого мы часто посещаем, sixtyfiveford , создает выдвижную катушку для сварочного шнура за 1/10 стоимости покупки катушки с 50-футовой катушкой для воздушного шланга, трехпроводным контактным кольцом и уже имеющимся удлинителем сварочного кабеля (8 /4 СООВ). Его общие затраты на катушку для шланга и токосъемное кольцо упали ниже 100 долларов. Ваш пробег может отличаться.

Выдвижная катушка для шланга/шнура

Пример аналогичной 50-футовой выдвижной катушки для воздушного шланга от Amazon:

Выдвижные 50-футовые катушки для воздушного шланга также можно найти в Harbour Freight, но имейте в виду, что устройство DIABLO лучше, чем Central Pneumatic (воздушный шланг на 100% барахло) — Diablo стоит нескольких дополнительных долларов.

Электрическое контактное соединение с токосъемным кольцом

Вам не нужно шестипроводное токосъемное кольцо, которое используется (окончание объяснено) в видео — трехпроводного более чем достаточно для 50-амперной «Схемы сварщика». Примером приемлемого контактного соединения с контактным кольцом от Amazon является этот трехпроводной блок, рассчитанный на 30 ампер при 100% рабочем цикле:

Вы можете спросить: «Как это подходит для 50-амперной вилки / цепи Nema 6-50?»

Простой ответ заключается в том, что вам не нужен 100% рабочий цикл для сварщиков и плазменных резаков.

Как правило, домашние сварочные аппараты калибра на полной мощности потребляют менее 50 ампер при рабочем цикле 20-30%, и этот аппарат легко справится с этим, и это на ПОЛНОЙ мощности — Когда вы в последний раз запускали свой сварочный аппарат на 240 В на полной мощности пока не сработает защита от перегрузки?

Конечно, если вы хотите использовать эту катушку для шнура для питания автофургона или аналогичного устройства или устройства со 100% рабочим циклом, вы, несомненно, будете ограничены 30 амперами токосъемного кольца, и вы НЕ должны превышать это значение.

10/3 или 8/3 были бы легче и лучше для фактического шнура на катушке, но проволока 8/4, бывшая в употреблении, уже была под рукой.

Ручка розетки

Предупреждение:
  • Никогда не запускайте катушку с шнуром на полной мощности, если на катушке несколько слоев. Разверните их, чтобы у них был доступ к естественному охлаждению во время использования.
  • Пометьте конец шнура и катушку, чтобы будущие люди знали об ограничениях.

Примечание редактора: этот и все проекты sixtyfiveford сильно упрощены для видео, а тонна фонового тестирования удалена. Он принимает меры предосторожности и проводит испытания, чтобы убедиться, что его расчеты верны и все будет работать безопасно для него и его оборудования.

Если вы понятия не имеете, о чем он говорит, когда речь идет о силе тока, напряжении и проводке; не пытайтесь это сделать. Хотите больше информации, проведите собственное исследование. Вот отличное место для начала: Национальный электротехнический кодекс NEC, статья 630

От колеса до катушки: как сделать своими руками катушку для шланга или кабеля

Сетевые шнуры и магазинные шланги загоните на катушки, которые вы сами сделаете из колесных дисков.

Оскар Х. Уилл III | Фотографии Лена Черчилля

СКАЧАТЬ: Список оборудования и материалов, чертежи и шаги для барабана и дополнительного вращающегося барабана (файл PDF, 1 МБ)

Мало что может запутать ваш рабочий день так сильно, как неуправляемые шнуры питания и пневматические или жидкостные шланги. Хотя вы можете приобрести катушки, предназначенные для решения проблем, они могут быть дорогими.

Итак, вместо того, чтобы тратить свои с трудом заработанные деньги на новую катушку, прогуляйтесь к своей куче хлама и возьмите старый 15-дюймовый стальной обод колеса от грузовика или навесного оборудования и немного стального лома.Или вы можете найти обод на местной свалке и купить новую или бывшую в употреблении стальную пластину за небольшую часть того, что может стоить новая катушка. (Примечание: для этого проекта можно использовать алюминий, но такой материал потребует специального оборудования и обучения.)

Наш план, приведенный ниже, предназначен для простой фиксированной катушки, прикрепленной к деревянной стойке или колонне, с удлиненной крестовиной, помогающей удерживать шнур или шланг на катушке. Как только вы научитесь создавать эти катушки, вы сможете разместить их там, где у вас есть скопление шлангов или шнуров.Кроме того, вы можете изменить конструкцию, чтобы прикрутить ее к тележке компрессора и даже преобразовать во вращающуюся катушку, если хотите.

шагов, чтобы сделать фиксированную катушку

  1. Разрежьте стальной стержень шириной 4 дюйма на шесть частей: две по 23 дюйма и четыре по 9,5 дюйма. Или вырежьте кусочки по отдельности из больших кусков тарелки.
  2. Сделайте надрезы под углом 45 градусов на всех четырех углах кусков длиной 23 дюйма. Для этого отмерьте 1 дюйм от каждого края и сделайте отметку; это стороны прямоугольного треугольника, образованного углом.Соедините эти метки диагональной линией и разрежьте по этой линии.
  3. Опять же, отмерив 1 дюйм от края, сделайте надрезы под углом 45 градусов на двух углах, но только на одном конце каждой из частей длиной 9,5 дюймов.
  4. Скруглите все острые кромки с помощью настольной шлифовальной машины. Чтобы использовать ручную угловую шлифовальную машину, зажмите заготовку в тисках или прикрепите ее к столу.
  5. Измерьте и отметьте поперечную осевую линию на 23-дюймовых деталях (12,5 дюймов от конца).
  6. На одной из 23-дюймовых деталей просверлите 9/16-дюймовые монтажные отверстия на расстоянии 1 дюйм от обоих концов, отцентрируйте.
  7. Измерьте и отметьте продольную осевую линию на отрезках длиной 9,5 дюймов на концах без срезанных углов (в 2 дюймах от каждого длинного края).
  8. Совместите осевые линии двух коротких деталей с поперечной осевой линией одной из 23-дюймовых деталей, чтобы они соприкасались со свариваемыми поверхностями, чтобы создать крест размером 23 на 23 дюйма. (Концы 9,5-дюймовых кусков упираются во внешние края 23-дюймового куска.) Все обрезанные углы должны быть обращены наружу от центра.
  9. Закрепите детали и приварите встык с обеих сторон.Зачистите сварные швы шлакоотбойным молотком и угловой шлифовальной машиной с проволочным кругом.
  10. Повторите шаги 8 и 9 с тремя другими стальными деталями.
  11. Положите обод колеса на одну из крестовин так, чтобы он располагался по центру крестовины, и отметьте на ободе место, где он соприкасается с краями плеч крестовины. Переверните обод на другой крест и повторите. Вам не нужно выравнивать плечи обоих крестов, но если вы хотите, чтобы они были выровнены, сейчас самое время это сделать.
  12. Отшлифуйте, отшлифуйте или иным способом удалите как можно больше краски, грязи и ржавчины с поверхностей обода, где они будут соприкасаться с крестовиной (между метками).
  13. Поместите обод на одну из крестовин, стараясь снова центрировать его. Зажмите, если необходимо, и приварите край обода ко всем четырем плечам крестовины. Переверните и повторите, чтобы приварить другой крест к другой стороне обода.
  14. Подготовьте барабан к чистовой обработке, удалив, как минимум, всю отслоившуюся краску, отслаивающуюся ржавчину и сварочный шлак со всех поверхностей путем шлифовки, шлифовки и чистки проволочной щеткой. Затем очистите барабан растворителем, сжатым воздухом или тканью.
  15. Покройте катушку преобразователем ржавчины и дайте ему высохнуть.(Это необязательно, но оно того стоит!)
  16. Покройте катушку достаточным количеством слоев грунтовки, чтобы обеспечить полное покрытие. Нанесите и отвердите грунтовку в соответствии с указаниями на банке.
  17. Нанесите на барабан финишное покрытие цвета ржавого металла; пусть лечат.
  18. Для этой неподвижной стационарной катушки поместите готовую катушку на деревянную стойку так, чтобы монтажные отверстия находились по центру стойки, затем отметьте центры отверстий на стойке. (См. онлайн-план для ротации.)
  19. Просверлите отверстие диаметром 5/16 дюйма и глубиной около 2¾ дюйма, центрируя каждую отметку на стойке.
  20. Подвесьте катушку, вставив шурупы через отверстия диаметром 9/16 дюйма в крестовине и аккуратно ввернув их в стойку с помощью соответствующего гаечного ключа.

12 лучших катушек для удлинителей, проверенных и оцененных в 2022 году

Очень важно, чтобы в нашем доме была лучшая катушка для удлинителя. Это дает нам свободу подключать столько устройств, сколько нам нужно, и использовать их в любом месте. Удлинитель даст вам возможность использовать электрооборудование по своему усмотрению.

Однако вы не можете просто купить любую выдвижную катушку для электрического шнура. Поскольку эти удлинители работают с электричеством, вы должны учитывать несколько факторов для своей безопасности и удобства использования.

  • Длина : Вы должны знать, какой длины удлинитель вам нужен при выборе удлинителя. Если он слишком короткий, то он будет непригоден для использования. Длинный может быть слишком громоздким для хранения, и он не будет эффективным использованием вашего пространства и ресурсов.
  • Емкость : Если вы собираетесь подключать мощные устройства, такие как насосы или дрели, через удлинитель, вам понадобится такой же прочный удлинительный кабель.Если потребляемая мощность вашего оборудования, подключенного к удлинителю, превышает его мощность, оно может перегрузиться и вызвать короткое замыкание.
  • Использование : Вы также должны учитывать, как вы собираетесь использовать удлинитель. Вы собираетесь оставить его лежать на полу, пустить по стене или подвесить к потолку? Некоторые варианты специально разработаны для установки на катушке удлинителя на полу, стене или потолке.

Итак, чтобы помочь вам найти правильный удлинитель, который соответствует вашим потребностям, вот список удлинителей, которые я использовал ранее или использую в настоящее время. Я также включил краткое руководство покупателя, чтобы вы могли принять наилучшее решение для своего варианта использования.

Лучшая катушка для удлинителя Обзоры

1. Кабель Iron Forge IFC-163CR30-A Удлинительный шнур

Этот удлинитель Iron Forge имеет функцию автоматического сматывания, что делает его более эффективным в использовании. Он поставляется с монтажным кронштейном, позволяющим прикрепить этот удлинитель к потолку гаража или мастерской. Это позволит вам иметь длинный удлинитель, не занимая места на полу.

Виниловое покрытие шнура защищает его от влаги, истирания и УФ-лучей. Кроме того, он имеет усиленные лезвия, которые плотно удерживают вилки и предотвращают изгибание или поломку штырей. Эти функции делают продукт долговечным для многократного использования, защищая при этом подключенные к нему устройства.

Одна из вещей, которые мне больше всего в нем нравятся, это рубильник. Если когда-нибудь у меня произойдет короткое замыкание или перенапряжение, встроенный выключатель сработает и предотвратит повреждение моей электроники.

Единственное, что мне не нравится, так это то, что механизм блокировки не удерживает трос на средней длине.Это не проблема, если вы монтируете катушку на стене или у вас есть гараж стандартной высоты. Вам понадобится стремянка для высокого потолка.

Плюсы

  • Автоматически выдвигается, что упрощает хранение и использование
  • Монтажный кронштейн для простого крепления к потолку, стене или любому другому месту
  • Усиленные лезвия защищают заглушенные штыри от изгиба или поломки
  • Виниловое покрытие, защищающее шнуры от влаги, истирания и УФ-излучения
  • Поставляется со встроенным выключателем для защиты подключенной электроники

Минусы

  • Фиксирующий механизм не удерживает трос на средней длине

Монтажный кронштейн делает этот удлинитель эффективным и компактным решением для гаражей и других помещений.Это плюс встроенный выключатель, и у вас есть один из лучших удлинителей на рынке.

2. Катушка с удлинителем DEWENWILS HCRB25A

Катушка для удлинителя DEWENWILS оснащена автоматическим выключателем на 13 ампер. Это защищает ваши устройства и бытовую технику от коротких замыканий и перегрузок, обеспечивая тем самым дополнительный уровень защиты. Он также имеет освещенный кулисный переключатель, который сообщает вам, наэлектризован ли шнур. Это также позволяет вам отключить все подключенные устройства сразу в чрезвычайной ситуации.

Четыре встроенные розетки с заземлением позволят вам использовать несколько машин, не отключая другие устройства. Это особенно полезно, если вы используете различное оборудование в своей поделке своими руками. Его заземленные розетки также гарантируют, что все подключенные к нему предметы имеют этот запас прочности, что позволяет избежать любых неблагоприятных инцидентов.

Он имеет компактный дизайн и вес 3,12 фунта, что делает его более удобным и легким для переноски, если вам нужно принести его на место работы. Треугольная кривошипная рукоятка также позволяет более удобно сматывать шнур, чтобы он был организован и готов к следующей работе.

Я просто чувствую, что его длины не хватает. Длина всего 25 футов может быть слишком короткой для некоторых приложений. Если вам не нужно использовать это расширение в больших помещениях или вы хотите использовать его только в помещении, это не должно быть проблемой.

Плюсы

  • Автоматический выключатель на 13 А защищает подключенные устройства от короткого замыкания и перегрузок
  • Ручной кулисный переключатель с подсветкой для дополнительной безопасности
  • Четыре розетки с заземлением позволяют использовать несколько устройств одновременно
  • Компактный дизайн и легкий вес, 3.Вес 12 фунтов облегчает переноску
  • Треугольная рукоятка облегчает намотку шнура

Минусы

  • Длина удлинительного кабеля 25 футов может быть слишком короткой для некоторых приложений

Я рекомендую этот удлинитель Dewenwills, если вам нужно использовать несколько устройств в своем рукоделии. Он имеет встроенный автоматический выключатель на 13 ампер и четыре розетки с заземлением, что позволяет обезопасить различные подключенные устройства.

3. Катушка с удлинителем Woods 4907

Для тех, у кого ограниченный бюджет, но все же нужен удлинитель, Woods 4907 — хороший вариант.Это один из самых доступных удлинителей на рынке, но он обеспечивает такую ​​же безопасность, как и более дорогие варианты. Этот удлинитель также поставляется с четырьмя заземленными вилками, что делает его пригодным для всех ваших устройств.

Удлинительный шнур имеет ударопрочный корпус, способный выдерживать тяжелые условия эксплуатации. Он также достаточно прочен, чтобы противостоять случайным повреждениям, например, падению со стола. Сам корпус оснащен зажимом для шнура, который удерживает выступающий кабель и вилку, когда он втянут.

Несмотря на низкую цену, Woods 4907 по-прежнему соответствует высоким стандартам. Он внесен в списки UL и cUL, что означает, что он был протестирован и соответствует стандартам безопасности США и Канады. Он также может работать с мощностью до 1500 Вт, поэтому подходит для большинства жилых и коммерческих приложений.

Однако, несмотря на плавность процесса намотки и длину шнура всего 25 футов, использование трех маленьких пластиковых штифтов для сматывания кабеля может оказаться затруднительным. Было бы лучше, если бы вместо этого они включали рукоятку для намотки свободного хода для более эргономичного использования.

Плюсы

  • Один из самых доступных удлинителей на рынке
  • Ударопрочный прочный корпус, выдерживающий тяжелые условия эксплуатации и продлевающий срок службы
  • Удобный зажим для шнура сзади делает удлинительный кабель более организованным
  • Продукт, внесенный в списки UL и cUL
  • Мощность до 1500 Вт

Минусы

  • Отсутствие ручки для намотки затрудняет сматывание кабеля

Низкая цена удлинителя Woods 4907 не снижает его функций и преимуществ, что делает его одним из лучших вариантов по соотношению цена-качество.

4. Катушка для шнура Masterplug OMA601114G4SL-US

Masterplug — один из самых длинных доступных вариантов с 60-футовым кабелем. Это позволяет вам использовать ваши устройства практически в любом месте вашего дома, что делает его последней катушкой для шнура, которая вам понадобится в вашем доме.

Простая конструкция и прочная конструкция делают его устойчивым при использовании и защищают шнур при хранении или транспортировке. Двухцветная эргономичная ручка также облегчает переноску, поэтому вам не нужно использовать две руки для переноски.Он также имеет встроенную направляющую для шнура в основании, уменьшающую спутывание кабеля и ускоряющую намотку.

Кроме того, яркий цвет шнура гарантирует, что его легко увидеть на земле. Это помогает предотвратить случайное срабатывание, тем самым избегая инцидентов во время работы.

Одно предостережение. Катушка шнура может быть достаточно длинной для использования на открытом воздухе, но она не является водонепроницаемой. Я не рекомендую использовать это во дворе или любом другом месте, подверженном намоканию.Держите его сухим и избегайте контакта с жидкостями, чтобы предотвратить серьезные физические травмы.

Плюсы

  • Удлинительный шнур длиной 60 футов
  • Прочная конструкция барабана обеспечивает надежную защиту и прочное основание
  • Двухцветная эргономичная ручка облегчает переноску
  • Встроенная направляющая для шнура предотвращает спутывание и ускоряет сматывание кабеля
  • Цвет кабеля повышенной видимости обеспечивает его видимость в рабочей зоне

Минусы

  • Не водостойкий, не подходит для использования во влажных и влажных помещениях

Я настоятельно рекомендую удлинитель Masterplug, если вам нужно питание на большой площади.Его яркий цвет также делает его хорошо заметным, что защищает от несчастных случаев и инцидентов.

5. Катушка с удлинителем ReelWorks CR625201S3A

Сверхмощный удлинитель ReelWorks лучше всего подходит для пользователей, использующих энергоемкие устройства. Его кабель изготовлен из провода 12-го калибра, что позволяет ему иметь максимальную мощность 1875 Вт. Оболочка провода также изготовлена ​​из прочного термопластичного материала, способного выдерживать суровые температуры.

Он также имеет пружинный механизм втягивания, который можно зафиксировать защелкой, чтобы зафиксировать шнур на нужной длине.Компания также включила фиксатор регулятора шнура, который предотвращает втягивание линии электропередач в корпус на заданной вами длине. Благодаря этим характеристикам он идеально подходит для установки удлинителя на высокий потолок.

Больше всего мне в нем нравится его длина 65 футов. Это позволит удлинителю покрыть площадь более 13 000 квадратных футов! Этого более чем достаточно, чтобы добраться до любого места в моем доме или даже во всем моем магазине.

Одна вещь, которая может вызвать беспокойство, это то, что это одна из самых дорогих моделей, доступных на рынке.Хотя цена оправдывает свои функции и качество сборки, она может быть слишком высокой для тех, у кого ограниченный бюджет. Тем не менее, если вы хотите инвестировать в свое оборудование, выберите этот вариант.

Плюсы

  • Размер провода 12 калибра позволяет использовать мощность до 1875 Вт
  • Шнур защищен оболочкой из термопластика для более высокой термостойкости
  • Пружинный втягивающий механизм с защелкой фиксирует силовой кабель любой длины
  • Блокировка регулятора троса позволяет удлинителю иметь желаемую длину
  • Сверхдлинная длина может охватывать площадь более 13 000 квадратных футов

Минусы

  • Один из самых дорогих вариантов на рынке

Это лучший вариант для тех, кому нужен удлинитель большой емкости и кто готов вложиться в свое снаряжение.Хотя это дорогой вариант, его функции и качество сборки оправдывают свою цену.

6. Катушка для шнура питания CopperPeak B08MWTPRFC

Втягивающийся кабель питания CopperPeak — это отличный вариант для поддержания чистоты в помещении и устранения путаницы кабелей. Этот выдвижной удлинитель можно закрепить на стене или потолке, экономя место и гарантируя, что он всегда будет в пределах досягаемости.

Монтажный кронштейн может поворачиваться на 180 градусов, что позволяет легко тянуть шнур.Он также имеет светодиодный индикатор в розетке с тройным краном, что позволяет вам визуально подтвердить, включено ли оно или нет. Эти функции делают использование катушки с удлинителем простым и легким.

Помимо простоты использования, он также оснащен автоматическим выключателем на 13 ампер. Он автоматически отключает питание в случае перегрузки, тем самым защищая вашу цепь. Термопластический материал, используемый для выдвижного корпуса и оболочки шнура, делает его устойчивым к высоким температурам, сохраняя при этом масло- и водостойкость.Это делает CopperPeak надежной катушкой для шнура.

Меня беспокоит только то, что у него нет физического переключателя ВКЛ и ВЫКЛ. Выключатель питания будет удобной функцией, если я не хочу отключать все свои машины от удлинителя, а просто хочу отключить питание. Физически отсоединить его от сети может быть непросто, в основном потому, что он подключен относительно высоко.

Плюсы

  • Настенная катушка для удлинителя экономит место и всегда под рукой
  • Поворотный кронштейн на 180 градусов облегчает работу и протягивание шнура
  • Светодиодный индикатор на розетке с тройным отводом позволяет мне визуально убедиться, что на кабель подается питание
  • Автоматический выключатель с максимальным номинальным током 13 А защищает цепь от перегрузки
  • Корпус из термопластика и покрытие шнура устойчивы к высоким температурам, маслам и воде

Этот удлинитель настоятельно рекомендуется для мастерских и гаражей.Прочная оболочка кабеля защищает линию электропередачи, а поворотный кронштейн на 180 градусов упрощает и упрощает использование.

7. SuperHandy GUR021 Выдвижной удлинитель

SuperHandy Retractable Extension Cord рекомендуется для тех, кто работает над большим количеством проектов и не имеет времени уделять особое внимание удлинителям. Ударопрочный полипропиленовый защитный чехол делает его достаточно прочным, чтобы выдерживать грубое использование.

Линия электропередачи изготовлена ​​из высококачественного коммерческого материала SJTOW, специально разработанного для внутреннего, наружного и даже промышленного применения.И, несмотря на свою гибкость, он может выдерживать экстремальные перепады температур от -58 до 105 градусов по Фаренгейту.

Удлинительный шнур SuperHandy внесен в список, утвержден и сертифицирован EL, cETLus и Intertek GS, что подтверждает его долговечность. Это гарантирует, что кабельный барабан будет работать должным образом. Кроме того, он доступен с вилкой как для США, так и для Великобритании, поэтому вы можете выбрать подходящий вариант для своего дома и устройств — дополнительный адаптер не требуется.

Меня беспокоит только то, что он может работать только до 125 вольт.Он не предназначен для использования с розетками на 220 вольт, поэтому я не могу использовать его с более тяжелым оборудованием, которое есть в моем магазине. Тем не менее, для общего домашнего и коммерческого использования это долговечное решение.

Плюсы

  • Ударопрочный полипропиленовый футляр делает его достаточно прочным, чтобы выдерживать грубое использование
  • Кабели SJTOW можно использовать для внутренних, наружных и даже промышленных применений
  • Гибкий, но прочный кабель, выдерживающий широкий диапазон температур
  • Внесен в список, одобрен и сертифицирован EL, cETLus и Intertek для гарантии долговечности
  • Доступны с вилками для США и Великобритании

Минусы

  • Не подходит для использования в розетках 220 В

Это один из самых прочных удлинителей на рынке.Если вам нужно что-то, что вы можете использовать и забыть, эта катушка для шнура подойдет. Только не забудьте никогда не подключать его к розетке на 220 вольт, так как он не поддерживает это напряжение.

8. Катушка с удлинителем Link2Home EM-EL-275E

Катушка Link2Home — одна из лучших удлинительных катушек, которые вам нужны, если в вашей мастерской есть современная электроника. Это связано с тем, что он оснащен двумя портами USB с быстрой зарядкой 2,4 А и тремя розетками. Поэтому, даже если у вас нет под рукой блока питания, вы можете быстро зарядить свой планшет или смартфон во время работы над своими проектами.

В удлинительной катушке используется кабель 16AWG, поэтому вы можете использовать его среди своего оборудования, не беспокоясь о его перегрузке. Сами розетки также заземлены, поэтому вы в безопасности, если с вашими машинами, подключенными к катушке, произойдет какая-либо электрическая неисправность.

Для дополнительной безопасности он также имеет встроенный автоматический выключатель с кнопкой термического сброса. Он также имеет выключатель питания и световой индикатор, позволяющий увидеть, включено ли расширение, и выключить его, не отключая от розетки.

Единственное, что мне в нем не нравится, так это то, что его ручка перемотки неудобна в использовании. Вам нужно повернуть запястье или предплечье, чтобы втянуть трос, что может быть утомительно и сложно, особенно если вы полностью вытянули леску. Я думаю, что ручка для намотки была бы лучшим решением, хотя она сделает катушку немного громоздкой.

Плюсы

  • Два порта USB с быстрой зарядкой 2,4 А
  • Линия электропередачи 16AWG может поддерживать несколько энергоемких устройств
  • Розетки с заземлением защищают вас от любых электрических неисправностей
  • Встроенный автоматический выключатель с кнопкой термического сброса для дополнительной безопасности
  • Выключатель питания со световым индикатором

Минусы

  • Перемотка троса может быть сложнее в использовании, чем ручка для намотки

Если среди ваших инструментов есть электронные устройства, это хороший вариант удлинителя.Вы можете отказаться от своих блоков питания благодаря встроенным USB-портам для зарядки на этом продукте.

9. Катушка с удлинителем Flexzilla FZ8140503

Если дизайн и эстетика вашего рабочего места важны, то катушка для удлинительного шнура Flexzilla подойдет вам. Он имеет футуристический дизайн и ярко-зеленый цвет. Тройной кран даже поставляется в зеленом прозрачном корпусе со светодиодной подсветкой, показывающей, включено ли оно.

У удлинительного шнура есть вводной кабель длиной 5 футов, поэтому я могу установить его на высоких местах, например, на стене или в центре потолка.Он также оснащен удлинительным кабелем длиной 50 футов, что позволяет мне использовать его даже в местах, далеких от оригинальной розетки.

Помимо того, что шнур выглядит как будто он из будущего, он гибкий и может выдерживать низкие температуры, масло и даже воду. Это позволяет мне свободно использовать его как в помещении, так и на улице. Благодаря этим функциям я ожидаю, что этот удлинитель прослужит долго, оставаясь неотъемлемой частью моего чистого рабочего места.

Единственным недостатком данного товара является отсутствие инструкции и монтажных материалов.Хотя для такого профессионала, как я, это не проблема, у тех, кто не привык к проектам «сделай сам», могут возникнуть трудности с установкой этой катушки для шнура.

Плюсы

  • Футуристический дизайн ярко-зеленого цвета
  • Светодиодный индикатор тройного крана позволяет увидеть, подается ли питание на катушку шнура
  • Вводной шнур длиной 5 футов обеспечивает удобство использования при установке вдоль высоких поверхностей
  • Кабель длиной 50 футов позволит вам получить электроэнергию даже в отдаленных районах
  • Гибкий шнур, устойчивый к низким температурам, маслам и воде

Минусы

  • Монтажное оборудование и инструкции не включены

Это расширение имеет великолепный дизайн и идеально подходит, если вы хотите сохранить определенную эстетику рабочего места.Тем не менее, убедитесь, что у вас есть дополнительная гайка и болт, если вы собираетесь установить его на стене или потолке.

10. Удлинитель катушки Link2Home EM-EL-600E

Этот Link2Home EM-EL-600E имеет четыре розетки с заземлением, что позволяет при необходимости использовать несколько устройств. Руководство по управлению кабелем позволит вам быстро убрать шнур питания, чтобы он не запутался на обратном пути. Он также имеет систему блокировки шнура, которая удерживает вилку питания на месте и защищает ее во время хранения и транспортировки.

Он также доступен в двух ярких цветах: оранжевом и желтом. Оба варианта позволяют четко видеть вилку.

Он также имеет встроенный автоматический выключатель, который защитит вас, ваше оборудование и вашу цепь от короткого замыкания или перегрузки. Сброс системы также прост, одним нажатием красной кнопки под кулисным переключателем.

Он может подходить для нескольких устройств, но всегда помните, что этот удлинитель рассчитан только на максимальный ток 10 ампер.Если подключить к удлинителю тяжелую технику, может возникнуть перегрузка. В остальном, 10-амперной емкости более чем достаточно для домашнего использования.

Плюсы

  • Четыре розетки с заземлением позволяют использовать несколько устройств одновременно
  • Направляющая для укладки кабелей позволяет быстро и легко сматывать шнур
  • Система блокировки шнура обеспечивает надежную фиксацию лески во время транспортировки и хранения
  • Доступен в двух ярких ярких цветах
  • Встроенный автоматический выключатель защищает вас и обеспечивает простоту сброса

Минусы

  • Удлинительный шнур рассчитан только на 10 ампер

В целом, удлинителя катушки Link2Home должно быть достаточно для большинства жилых помещений.

11. Катушка с удлинителем Designers Edge E315

Если вам нужна катушка для удлинителя для использования в помещении, Designers Edge E315 определенно подойдет для этой цели. Хотя он не такой длинный, как другие варианты, его сверхпрочная полимерная кордовая оболочка и прочный пластиковый корпус сделают его достаточно прочным, чтобы выдержать большинство случаев использования.

Яркий желтый корпус и ярко-желтый шнур с черной полосой на подкладке также помогают предотвратить несчастные случаи.В то же время вертикальный крючок позволяет мне повесить удлинитель и содержать рабочее место в чистоте.

Кроме того, он признан и сертифицирован ETL как в США, так и в Канаде, что означает, что он соответствует стандартам безопасности, принятым в обеих странах. И его вилка, и розетки также имеют заземляющий контакт, гарантирующий, что любое устройство, которое я подключаю к нему, останется заземленным.

Несмотря на то, что это мощная катушка для удлинителя, ее длина составляет всего 20 футов. Это может быть слишком коротким для некоторых приложений.

Плюсы

  • Прочный полимерный шнур и пластиковый корпус для использования внутри помещений
  • Яркий желтый корпус и шнур с черной полосой на подкладке
  • Вертикальный крючок для организации рабочего пространства
  • Признан и сертифицирован ETL
  • Штыри заземления для вилки и розеток обеспечивают безопасную работу

Минусы

  • Ограниченной 20-футовой длины может быть недостаточно для какой-то цели

Если для вашего приложения достаточно 20-футовой длины этого удлинительного кабеля, то это отличный вариант по соотношению цена-качество.Это идеальный выдвижной шнур для использования в помещении или дома.

12. Удлинитель Alexa AlphaWorks B07ZS3FP1X

Это один из самых современных удлинителей. Он не только передает энергию, но и является умной катушкой для шнура. Он может работать с Alexa, Google Home, приложением Smart Life, IFTTT и WiFi/голосовым управлением.

Он оснащен усовершенствованной технологией медленного втягивания (SRT), которая обеспечивает плавную и постоянную скорость втягивания кабеля. Кроме того, этот удлинитель можно использовать в розетке на 240 вольт.Я могу подключить высококлассные приборы, такие как духовка, плита или даже ваш водонагреватель.

Еще одна дополнительная функция этого удлинителя — встроенный таймер, который я могу использовать для планирования питания своих устройств. Но что мне больше всего нравится в этом продукте, так это функция голосового управления.

Единственная проблема, с которой я столкнулся при использовании этого шнура, заключается в том, что его розетки могут быть ослаблены некоторыми вилками. Некоторые из приборов, которые я подключил, можно было легко удалить. Однако я исправил это с помощью адаптера, который борется намертво.

Плюсы

  • Интеллектуальная вилка с передовыми технологиями, предназначенная для любых домашних и профессиональных применений
  • С передовой технологией медленного отвода (SRT)
  • Может использоваться в розетках до 240 В
  • Встроенная функция таймера
  • Голосовое управление с помощью Smart WiFi, подключенного к вашему смартфону

Минусы

  • Гнездовой разъем немного ослаблен для некоторых вилок, которые могут легко выпасть

Это устройство поддерживает некоторое тяжелое оборудование и приборы, требующие номинального тока 240 вольт.

На что обратить внимание при покупке катушек для удлинителей

Несмотря на то, что при покупке чего-либо я предпочитаю некоторые бренды, я все же смотрю на пару показателей, чтобы убедиться, что получаю лучшее предложение. Это справедливо независимо от того, покупаю ли я автомобиль или катушку для удлинителя. Итак, это то, что я ищу в катушке удлинителя, когда делаю выбор.

Длина

Вы должны знать, какой длины удлинитель вам нужен, прежде чем совершить покупку.Если вы не можете найти то, что соответствует вашим потребностям, лучше приобрести более длинную катушку, чем более короткую.

Вместимость

Я также должен подумать, что я буду подключать к удлинителю. Для большинства домашних целей 10-амперной емкости более чем достаточно. Но если вы хотите использовать мощные приборы, может потребоваться более высокая мощность усилителя.

Чтобы помочь вам вычислить потребность в ваттах или амперах, запомните эту формулу: Мощность в ваттах = Ампер x Напряжение. Поэтому, если вы собираетесь подключить к удлинителю 120-вольтовый прибор мощностью 1000 Вт, он должен иметь мощность не менее 9 ампер (1000 Вт/120 вольт).

Материал корпуса и оболочки проводов

Если я собираюсь использовать удлинительную катушку на стройке или в гараже, я предпочитаю кабельную катушку, которая поставляется в прочном футляре и куртке. Это делает расширение менее подверженным повреждениям, гарантируя, что оно прослужит дольше для моего использования.

Количество разъемов

Я тоже учитываю количество вилок при выборе удлинителя.Сначала я решаю, сколько устройств я собираюсь подключить к удлинителю, а затем проверяю наличие одной или двух дополнительных розеток. Это гарантирует, что у меня будет доступный выход, если я добавлю больше инструментов в будущем.

 Переключатель

Это одна из основных характеристик, которые я ищу в удлинителе. Выключатель позволил бы мне отключить всю катушку шнура, не отсоединяя ее от розетки. Я нахожу это полезным, особенно когда я собираюсь сделать небольшой перерыв и пока не хочу отключать все свои инструменты.

Монтаж и автоматическое втягивание

Зависит от случая, но я предпочитаю покупать катушки для удлинителей с функцией автоматического втягивания и опциональным креплением. Таким образом, если я решу установить его на потолке или стене, у меня будет возможность сделать это.

Что лучше: катушка с удлинителем калибра 12 или 14

Чтобы быстро решить этот вопрос, удлинитель 12-го калибра лучше, чем 14-й. Простое объяснение этого заключается в том, что провод 12 калибра толще, чем провод 14 калибра, а более широкий размер провода будет иметь более высокую пропускную способность и долговечность.Это особенно важно, если вы хотите запускать машины с потребляемым током от 10 до 15 ампер на вашем расширении.

Размер провода 14 калибра хорошо подходит для удлинителя длиной до 50 футов, а размер провода 12 калибра подходит для удлинения длиной от 50 до 100 футов. Таким образом, приемлемо иметь катушку для удлинительного шнура размером 100 футов с размером провода 12 калибра.

Однако некоторые производители изготавливают катушку для удлинительного шнура 12/3, но она подходит только для легких условий эксплуатации. Не подключайте тяжелые приборы к этому удлинителю.

Как сделать выдвижную катушку для удлинителя

Если вы хотите сделать выдвижную катушку для удлинителя на 20 ампер, у вас должна быть обычная катушка для шнура, и вы должны быть готовы поместить ее в какой-нибудь DIY. Во-первых, просверлите 1-дюймовое отверстие в его центре. При этом убедитесь, что вы не повредили центральный зажим для кабеля.

После этого протяните штыревой конец удлинителя через боковое отверстие, которое вы только что сделали. Выберите подходящую длину, чтобы вы могли легко добраться до розетки без слишком длинного кабеля от катушки до стены.

После того, как вы выберете нужную длину, прикрепите основной шнур с помощью обычной катушки к центральному зажиму, затем намотайте остальную часть удлинительного шнура на катушку. Затем вы можете развернуть выдвижную базу на необходимую длину, сохраняя при этом порядок.

Если вы из тех, кто чувствует себя некомфортно, когда шнуры запутываются. Не волнуйтесь, мы составили список лучших шнуровых ремней, которые, я уверен, вам понравятся. Также не забудьте прочитать нашу статью о надежных кабельных стяжках, чтобы быстро и эффективно организовать свои шнуры, провода и другие вещи.

Безопасны ли катушки для наружных удлинителей под дождем

Я как профессионал никогда не сталкивался с водонепроницаемым удлинителем. Однако, по моему опыту, некоторые выдвижные катушки для удлинителей на 220 В водонепроницаемы, поэтому их можно использовать под небольшим моросящим дождем. Однако, чтобы быть в безопасности, избегайте попадания влаги на удлинители.

Другие удлинители, такие как катушка для удлинителя Goodyear и катушка для удлинителя Harbour Freight, можно найти на рынке с защитой от брызг.
