Калькулятор цветовой маркировки резисторов

Как пользоваться калькулятором?

Перед вами наиболее полный калькулятор цветовой маркировки выводных резисторов.

Работает в двух режимах:

• определение номинала на основе цветовой маркировки;
• определение цветовой маркировки на основе известного номинала.

Калькулятор рассчитан на работу с 4/5/6-полосными резисторами. Минимальное значение — 0.1 Ом, максимальное — 999 ГОм. Значения от 0.1 Ом до 0.99 Ом рассчитываются только на четырехполосном калькуляторе. Значения от 99 ГОм до 999 ГОм — только на пяти- и шестиполосном калькуляторах. Подходящий тип калькулятора будет выбран автоматически в зависимости от введённого значения.

Для определения номинала необходимо указать полосы в том порядке, в котором они нанесены на резистор. В поле «Значение» отобразится номинал резистора согласно указанных цветовых полос.

Для определения цветовой маркировки необходимо ввести в поле «Значение» номинал резистора, выбрать единицу измерения (Ом, кОм, МОм, ГОм), указать точность (не обязательно; по умолчанию это 20%), температурный коэффициент (не обязательно) и нажать кнопку «Рассчитать».

Поле «Результат подсчётов» содержит следующую информацию:

• точное значение из ряда — если искомый номинал нашелся в соответствующем ряду;
• ближайшее большее  — если есть следующее ближайшее в ряду значение;
• ближайшее меньшее — если есть предыдущее ближайшее в ряду значение.

Что такое ряды или ряды номиналов радиодеталей? Это набор чисельных значений от 1 до 10. Чем выше число в названии ряда тем больше таких значений находится в нём и тем выше точность указанного номинала резистора. Например, ряд E6 содержит следующие номиналы: 1.0, 1.5, 2.2, 3.3, 4.7, 6.8. Соответственно, номиналы радиодеталей согласно этому ряду могут быть 1.5 Ом или 6.8 Ом. Этот ряд имеет точность в 20%. Для получения других номиналов этого ряда используют множитель, например 1000 (от 0.01 до 1000000000). Используя его получаем полный номинал: 1.5 х 1000 = 1500 Ом или 1.5 кОм. Наиболее распространён ряд E24 c допуском 5%.

Таблицы цветовой маркировки резисторов для скачивания: 4 полосы, 5 полос, 6 полос.

Онлайн калькулятор цветовой маркировки резисторов

Цветовая маркировка резисторов — это набор цветных колец на корпусе элемента, каждому из которых соответствует определенный цифровой код. Представленный онлайн калькулятор цветовой маркировки резисторов позволит вам быстро подобрать для электрической цепи нужный элемент, обладающий определенным значением сопротивления.

С какой стороны считать полоски на резисторе

Сопротивление резистора определяют по первым цветовым кольцам:

1. У элементов с тремя полосами первые два цвета — это цифры, а третий цвет — множитель.
2. У элементов с четырьмя полосами первые два цвета — это цифры, третий цвет — множитель, четвертый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
3. У элементов с пятью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
4. У элементов с шестью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения, шестой — температурный коэффициент.

Цветная маркировка на резисторах читается слева направо. При этом нужно правильно определить левую сторону. Как правило, первая полоса наноситься ближе к одному из выводов резистора. Если же элемент имеет малый размер и на нем невозможно соблюсти нужные пропорции разграничения маркировки, то отсчет ведется от цветной полосы, которая в сравнении с остальными самая широкая.

Дополнительно можно отметить, что для обозначения первых полосок на резисторах никогда не используется серебристый и золотой цвет. И, как видно из таблиц для расчетов, для данных цветов не заданы цифровые значения.

Калькулятор маркировки резисторов с тремя и четырьмя полосками

Для определения сопротивления у резисторов с тремя полосами нужно использовать приведенный ниже калькулятор элементов с четырьмя полосками. Единственная особенность — у резисторов с тремя полосками допуск (погрешность) всегда равен ±20%.

Калькулятор резисторов с четырьмя цветными полосками:

Цветовая маркировка резисторов с пятью и шестью полосками онлайн расчет

Калькулятор резисторов с пятью цветными полосками:

Для определения сопротивления у резисторов с шестью полосами нужно использовать калькулятор элементов с пятью полосками и учесть шестую цветную полосу, которая означает температурный коэффициент сопротивления.

Подробная таблица значений температурного коэффициента сопротивления (ТКС) и их привязка к конкретному цвету приведена в следующей таблице:

Цвет	ТКС (ppm/ºC)
Коричневый	100
Красный	50
Желтый	25
Оранжевый	15
Голубой	10
Фиолетовый	5
Белый	1

Цветовая маркировка резисторов

Первые полосы у резисторов обозначают цифры. Каждой цифре присвоен определенный цвет:

Цвет	Значение
Черный	0
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Голубой	6
Фиолетовый	7
Серый	8
Белый	9

После цифр следует множитель (у резисторов с тремя и четырьмя полосками — третья полоса, у резисторов с пятью и шестью полосками — четвертая полоса). Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После этого можно определить наминал сопротивления (Ом, кОм, МОм, ГОм).

Таблица соответствия множителя конкретному цвету полосы на корпусе резистора:

Цвет	Коэффициент
Золотой	÷10
Серебристый	÷100
Черный	x1
Коричневый	x10
Красный	x100
Оранжевый	x1000
Желтый	x10000
Зеленый	x100000
Голубой	x1000000
Фиолетовый	x10000000
Серый	x100000000
Белый	x1000000000

После множителя следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск.

У резисторов с тремя полосами погрешность всегда равна ±20%.

Таблица соответствия допуска конкретному цвету полосы на корпусе резистора:

Цвет	Коэффициент (%)
Серебристый	±10
Золотой	±5
Красный	±2
Коричневый	±1
Зеленый	±0.5
Голубой	±0.25
Фиолетовый	±0.15
Серый	±0.05

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент (ppm/ºC), где каждый цвет имеет также свое значение:

• Коричневый = 100 ppm/ºC.
• Красный = 50 ppm/ºC.
• Желтый = 25 ppm/ºC.
• Оранжевый = 15 ppm/ºC.
• Синий = 10 ppm/ºC.
• Фиолетовый = 5 ppm/ºC.
• Белый = 1 ppm/ºC.

Зная цветовую маркировку резисторов можно точно рассчитать их сопротивление. А упростить процесс подсчетов помогут специальные онлайн калькуляторы.

Онлайн калькулятор расчета резистора светодиода




---



Не смотря на то, что всевозможные светодиоды сегодня используются практически во всех сферах жизни человека, среднестатистический потребитель, как правило, не задумывается о том, как и по каким законам они работают. И если такой человек сталкивается, к примеру, с необходимостью организации светодиодного освещения,  у него возникает множество проблем и вопросов. И одним из наиболее распространенных вопросов является «что такое резисторы и зачем они нужны светодиоду?». Попробуем на этот вопрос ответить.

Резистор представляет собой элемент электрической сети, отличающийся пассивностью, который, в идеальном варианте, характеризуется исключительно своим сопротивлением электрическому току (то есть, в любой момент времени для него должен выполняться закон Ома). Основное назначение резистора – оказание активного сопротивления электрическому току, и сегодня такие элементы широко используются в организации искусственного освещения.

Теперь поговорим о том, зачем резистор необходим непосредственно светодиоду.

Многие из нас знают, что обыкновенная стандартная лампочка горит, если ее подключить напрямую к некоторому источнику питания. Она успешно функционирует и сгорает только в том случае, если из-за переизбытка напряжения происходит перегрев нити накала. Однако практически никто при этом не задумывается, что в данном случае лампочка сама выполняет роль резистора – ток через нее проходит с трудом, и тем легче ему преодолеть это препятствие, чем выше напряжение. И конечно, приравнивать такой сложный полупроводниковый прибор, как светодиод, к обыкновенной лампе накаливания никак невозможно.

Важно учитывать, что светодиод представляет собой токовый прибор, который, грубо говоря, в процессе работы выбирает для себя напряжение, а не силу тока. Таким образом, если светодиод, к примеру, выбирает напряжение 1,8V, а на него подается 1,9V, то он, скорее всего, сгорит (если, конечно, не сможет понизить напряжение источника до нужного ему значения). И для того чтобы этого не произошло, нужен резистор. Он стабилизирует используемый источник питания, чтобы его напряжение не испортило светодиод.

В связи с этим чрезвычайно важно разобраться, какой именно резистор необходим для того или иного светодиода, и нужно ли для каждого светодиода использовать отдельный резистор. Здесь немаловажно учитывать схему соединения, а также количество используемых светодиодов. Если речь идет, к примеру, о последовательной цепочке светодиодов, в которой они расположены друг за другом, то поскольку электрический ток в каждой точке данной цепи протекает один и тот же, для этих светодиодов будет достаточно только одного резистора с правильно рассчитанным сопротивлением.

Но если мы говорим о параллельном включении светодиодов, здесь каждый из них должен обладать собственным резистором, поскольку в противном случае все напряжение потянет так называемый «лимитирующий» светодиод (тот, которому напряжение нужно наименьшее). Он быстро перегорит, и теперь напряжение перейдет к следующему светодиоду, который также выйдет из строя. Это недопустимо, а значит, для параллельно подключенных светодиодов просто необходимо использовать достаточное количество правильно подобранных резисторов.

Теперь поговорим о том, как нужно осуществлять расчет сопротивления резистора, предназначенного для того или иного светодиода. Чаще всего осуществляется такой расчет с помощью специальных калькуляторов. И именно такой высокоэффективный онлайн калькулятор мы предлагаем нашим клиентам. Данный калькулятор позволяет рассчитать значение сопротивления и мощности резистора в цепи светодиодов. Для того чтобы рассчитать необходимое значение, вам следует ввести напряжение питания светодиода, номинальное напряжение светодиода, номинальный ток и выбрать схему соединения и количество светодиодов. Благодаря нашему калькулятору, вы сможете быстро получить достаточно точные сведения, способные оказать гарантированную помощь в организации искусственного освещения.

Кроме того, приступая к процессу расчета сопротивления резистора, необходимо учитывать несколько важных моментов. Во-первых, помните, что на светодиодах, как правило, пишут не напряжение питания, а напряжение падения (то есть то, которое они выбирают для себя), да и оно указывается приблизительно. Используется это число исключительно для определения минимального напряжения или для расчета резистора питания. То есть напряжение падения светодиода нужно отнимать от напряжения его питания, и мы получим напряжение на резисторе.

Ток же, протекающий через него, рассчитывается обычно делением оставшегося на резисторе напряжения на его сопротивление. Ну а для расчета сопротивления данного резистора, соответственно, оставшееся напряжение делится на ту величину тока, которая нам нужна. Человеку, далекому от электрики и физики, самостоятельно сделать расчеты практически невозможно. Поэтому вы еще раз можете оценить удобство и функциональность нашего онлайн калькулятора, который с легкостью выполнит подобную работу за вас.

Цветовая маркировка резисторов онлайн калькулятор

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом).

Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Калькулятор цветовой маркировки резисторов

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора.

Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

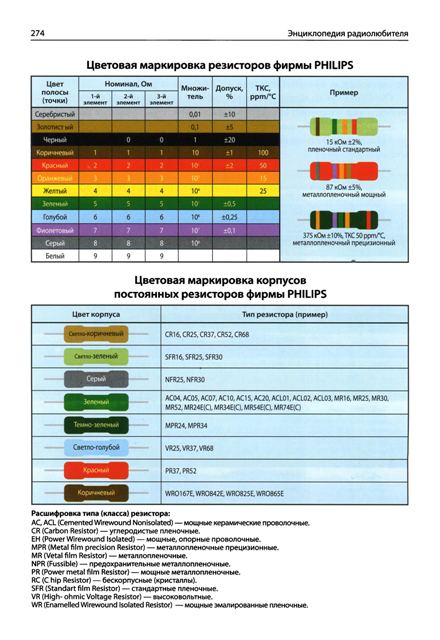

Цвет	как число	как десятичный множитель	как точность в %	как ТКС в ppm/°C	как % отказов
серебристый	—	1·10−2 = «0,01»	10	—	—
золотой	—	1·10−1 = «0,1»	5	—	—
чёрный	0	1·100 = 1	—	—	—
коричневый	1	1·101 = «10»	1	100	1 %
красный	2	1·10² = «100»	2	50	0,1 %
оранжевый	3	1·10³ = «1000»	—	15	0,01 %
жёлтый	4	1·104 = «10 000»	—	25	0,001 %
зелёный	5	1·105 = «100 000»	0,5	—	—
синий	6	1·106 = «1 000 000»	0,25	10	—
фиолетовый	7	1·107 = «10 000 000»	0,1	5	—
серый	8	1·108 = «100 000 000»	—	—	—
белый	9	1·109 = «1 000 000 000»	—	1	—
отсутствует	—	—	20 %	—	—

Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце.

Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Маркировка чип резисторов онлайн калькулятор

Калькулятор SMD-резисторов – это онлайн-программа, позволяющая определить маркировку постоянного резистора, использующегося в рамках поверхностного монтажа. Такие устройства отличаются мощностью и пределом погрешности, поэтому имеют различную маркировку, и при выборе необходимо знать, какая именно модель подойдет для конкретной цели.

Если раньше для определения маркировки использовали специальные таблицы, то теперь можно применять онлайн-программу, имеющую множество преимуществ: достаточно указать в соответствующем поле значение сопротивления, и калькулятор выведет значение цифровой маркировки резистора, данные, которые выдает программа, основаны на официально принятых таблицах.

Такие устройства имеют сравнительно небольшие габариты, поэтому почти все модели маркируются цифробуквенным сочетанием. Значение зависит от типоразмера и показателя допуска:

так, резисторы с погрешностью в пределах 2-10% имеют маркировку из 3 цифр, из которых две первые служат для обозначения мантиссы, а последний знак указывает на степень с десятичным основанием. Готовое значение указывается в Омах.

Для наглядности можно рассмотреть следующие примеры:
• Если резистор имеет код 473, первые цифры указывают на значение мантиссы, а 3 – это степень, в которую нужно возвести 10. Иными словами, резистор с маркировкой 473 = 47 * 103 = 47 кОм.
• Если устройство имеет 4-значную маркировку, например, 5102, это значит, что его значение составляет 510 * 102 = 51 кОм. Такие значения могут быть у моделей с малым показателем сопротивления, их типоразмер начинается от 0805, а допуск составляет 1%. В них первые три знака указывают на мантиссу.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

• 450 = 45 х 10 0 равно 45 Ом
• 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
• 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
• 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

• 01А = 100 Ом ±1%
• 38С = 24300 Ом ±1%
• 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.
