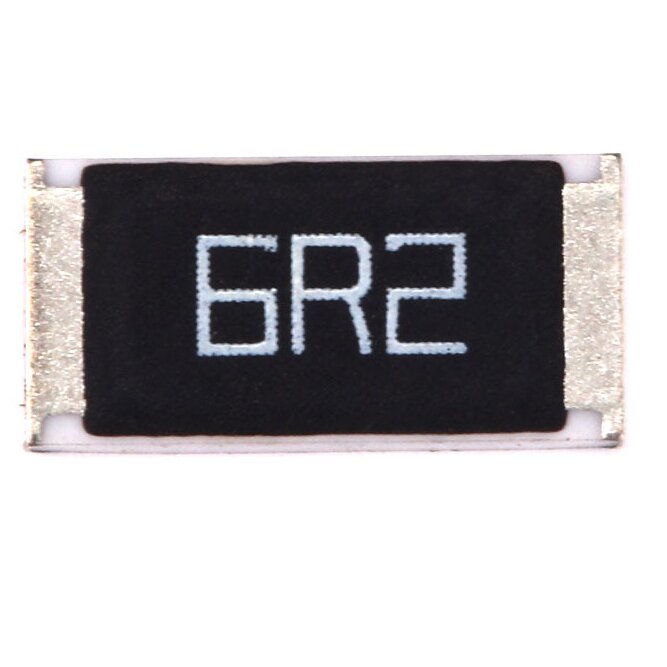

Резисторный калькулятор: Калькулятор цветовой маркировки резисторов

Содержание

Светодиодный резисторный калькулятор — электротехнические и электронные инструменты

Светодиодный резисторный калькулятор

Калькулятор сопротивления светодиодов идеально подходит, когда у вас есть один светодиод, и вам нужно знать, какой резистор вы должны использовать.

Выходы

Значение резистора

(Ω)

Рассеиваемая мощность резистора

(Вт)

Рекомендуемая мощность резистора

(Вт)

обзор

Каждый светодиод (LED) имеет ток, который можно безопасно обрабатывать. Выход за этот максимальный ток, даже ненадолго, повредит светодиод. Таким образом, ограничение тока через светодиод с использованием последовательного резистора является обычной и простой практикой. Обратите внимание, что этот метод не рекомендуется для высоковольтных светодиодов, для которых необходим более надежный регулятор тока переключения.

Этот калькулятор поможет вам определить значение резистора для добавления последовательно со светодиодом для ограничения тока. Просто введите указанные значения и нажмите кнопку «Рассчитать». В качестве бонуса он также рассчитает мощность, потребляемую светодиодом.

Уравнение

$$ R = \ frac {V_ {s} -V_ {led} * X} {I_ {led}} $$

Где:

$$ V_ {s} $$ = Напряжение питания

$$ I_ {led} $$ = Светодиодный ток. Обычный рабочий диапазон обычных светодиодов 3 мм и 5 мм составляет 10-30 миллиампер. Если доступ к таблицам светодиодов невозможен, 20 мА — это хорошая догадка.

$$ V_ {led} $$ = падение напряжения светодиода. Падение напряжения на светодиоде зависит от цвета, который он излучает. Вот аккуратная таблица каждого цвета и соответствующее падение напряжения:

$$ X $$ = количество светодиодов в серии

цветПадение напряжения (V)
красный2
зеленый2, 1
синий3, 6
белый3, 6
желтый2, 1
оранжевый2, 2
янтарный2, 1
инфракрасный1, 7
Другие2

Бонус: идентификация светодиодных терминалов

Светодиод имеет положительный (анодный) вывод и отрицательный (катодный) вывод. Схематический символ светодиода похож на диод (как показано выше), за исключением двух стрелок, указывающих наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией.

Более длинный вывод светодиода — это всегда положительный (анодный) вывод, а более короткий — отрицательный (катод). Кроме того, если вы заглянете внутрь светодиода, меньший из металлических частей подключается к аноду, а больший — к катоду (см. Диаграмму выше).

Дальнейшее чтение

Учебник — Простые серии

Учебник — Строительство простых схем резисторов

Учебник — Светоизлучающие диоды

Код ТН ВЭД 8533390000 калькулятор ставки ввозной пошлины, ТНВЭД необходимые документы

КомпанияПродукцияСтрана
FOSHAN SHUNDE BINGO WELDING EQUIPMENT CO.,LTDПотенциометр WX32-1/4.7Kohm/K20,
Elektres Elektrik & ElektroteknikРезистор — тормозное сопротивление, переменное, проволочное
ADOR POWERTRON LTDРезисторы
Widap AGТормозной резистор
«Tokyo Cosmos Electric Co. ,ltd», JapanРезисторы переменные с напряжением 220 вольт
«Vishay Intertechnology, Inc.»Резисторы промышленные
«CGM CIGIEMME S.r.l.»Реостат переменного тока проволочный, напряжение 220 Вольт
«ZHONGSHAN FOODSTUFFS & AQUATIC IMP. & EXP. GROUP CO. LTD.»Резисторы переменные,

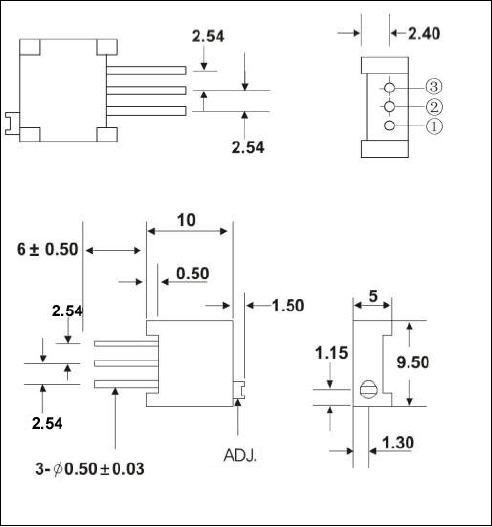

Chengdu Xincheng Huachuang Electronic CompanyАппараты электрические: резисторы подстроечные
WESTERN ELECTRICОборудование электротехническое,
MATRA ELECTRONIQUEАппараты электрические для управления электротехническими установками: резисторы, артикул 1613105, номер партии 001956-LWD.
Frizlen GmbH & Co. KGРезистор, напряжение 400 Вольт,
Danieli Co., Ltd.Оборудование для коммунального хозяйства: редукционные станции (Станция снижения давления),
ZHEJIANG CHEERING SEWING MACHINE CO LTDПедали резисторные для управления мотором швейной машины
SHENZHEN RUILONGYUAN CO. , LTDРезистор проволочного типа, напряжение питания 220 Вольт, не бытового назначения
Eaton Industries GmbHПриборы электроизмерительные: Потенциометр однооборотный, номинальное сопротивление 10 кОм, рабочее напряжение 250 В, артикул 35441-1941.
Bullmer GmbHПотенциометр
LITTELFUSE, IncВаристор модели V661BA60
Rockwell Automation s.r.oРезисторы,
THINKING ELECTRONIC INDUSTRIAL CO., LTD.Аппараты электрические: резисторы
MAN Truck & Bus AGПриборы электроизмерительные: датчик температуры, модели (номер чертежа) 51274210158, 51274210306
ZheJiang Lixin Hoist Switch FactoryРезисторы переменные проволочные,
OHMITEПрибор электроизмерительный: потенциометр проволочный мощностью 25 Ватт, на напряжение 307 Вольт, сопротивлением 175 Ом, предназначен для регулировки напряжения.
ZHAOQING FENGHUA MACHINERY & ELECTRONIC IMPORT & EXPORT CO., LTD.Резисторы переменные для радиоэлектронного оборудования
Brightking Enterprise Co., LtdРезисторы переменные для радиоэлектронного оборудования
Post Glover Resistors IncРезисторы
Metso Minerals Inc.Потенциометр, напряжение от 50 Вольт переменного тока
INDUCTOTHERM HEATING AND WELDING LTDРезисторы переменного тока низковольтные,
GUANGDONG FENGHUA ADVANCED TECHNOLOGY HOLDING CO., LTDВаристоры, напряжение от 50 до 1000 Вольт переменного тока
SHANGHAI LANHAO TECHNOLOGY CO.,LTDРегулируемый резистивный блок не бытового назначения,
FRIZLEN GmbH u. Co KG.Переменный резистор на напряжение до 400 В, артикул 10090760.
FRIZLEN GmbH u. Co KGПотенциометр цементный, номинальное напряжение 500 Вольт переменного тока,
OPKON OPTIK ELEKTRONIK KONTROL SAN. TIC.LTDПриборы контроля и регулирования технологических процессов: потенциометры линейные,
Berner Kochsysteme GmbH & Co KGПотенциометр (регулятор) для электрических плит
ZEAL WAY ELECTRONICS CO., LTDРезисторы постоянные и переменные.

Компьютерра: Калькулятор Mathatron: первый программируемый

АрхивСтатьи

автор : Евгений Лебеденко   13.12.2011

Настольные калькуляторы позволили заменить громоздкие электро­механич­еские счётные машины, стоявшие на столах инженеров в шестидесятые годы.

Порой история становления технологии напоминает спринтерский забег. В краткий промежуток времени суммируются повышенный пользовательский интерес, свежие инженерные решения и техническая возможность их реализации. И вот на старте инноваций находятся сразу несколько претендентов на победу. Точнее, на звание технологического первопроходца — пожизненного владельца кубка «Я здесь был первым».

Зачастую анонсы технологических новинок появляются со столь небольшим разносом во времени, что разные источники приписывают первенство одновременно несколькими из них. И в чём-то историографы технологий, конечно, правы. Ведь чаще всего ни один из претендентов на первенство не обладает полным функционалом технологии и реализует только часть её.

Однако в случае соревнования за звание первого настольного программируемого калькулятора имеется однозначный лидер. Калькулятор, который изначально создавался для облегчения инженерных расчётов путём программирования математической логики на аппаратном уровне. Устройство, рождённое из сплава идеи «упаковки» компьютера размером с письменный стол в корпус, пригодный для переноски одним человеком, и желания скрыть от пользователя заумные компьютерные алгоритмы за простой, заученной со школьной скамьи скобочной записью алгебраических выражений. Знакомьтесь с технологическим уникумом шестидесятых годов прошлого столетия — калькулятором Mathatron.

(Инженер + Продавец) + Инженер = Mathatron

В 1958 году будущий создатель Mathatron Уильям Кан работал в подразделении Datamatic компании Honeywell (той самой, что чуть позже прославилась невероятным «кухонным компьютером». Инженер Кан трудился над логическими схемами компьютера Datamatic H-800 — серьёзного мейнфрейма, довольно широко применяемого в системах автоматизации производственных процессов.

Идея создания программируемого калькулятора пришла в голову Уильяму Кану во время работы над проектом компьютера Datamatic H-800.

Расчёты приходилось вести на больших, шумных и медленных электромеханических калькуляторах, называемых иначе комптометрами. Выполняли комптометры только простейшие арифметические операции, и пользование ими отнимало у Кана массу времени. Между тем компьютер, расчёты для которого вёл Кан, смог бы выполнить программу, соответствующую этим расчётам, за считанные минуты. Именно тогда Уильяму Кану пришла в голову мысль самому реализовать упрощенную компьютерную логику и разместить её в корпусе, не превышающем размер ненавистного комптометра. Идеей дело не ограничилось. Вечерами инженер Кан увлечённо проектировал логические схемы нового электронного устройства своей мечты. За основу он взял резисторно-транзисторную логику (РТЛ) — крайне медленное, но зато дешёвое решение. Чтобы хоть как-то компенсировать низкое быстродействие узлов РТЛ, Кан вместо традиционной схемы вычислителя, основанной на двух регистрах для операндов и регистре для операции, разработал схему на основе стека, куда в порядке следования заносились вначале значения операндов и значение операции, которое и инициировало вычисление. Такая форма записи математических выражений известна как обратная польская запись.

Но если обратная польская запись удобна для реализации логики вычислителя, то для простого пользователя, знакомого с азами алгебры, она далеко не очевидна. Понимая это, Кан проектирует схему своего вычислителя так, чтобы пользователь мог вводить математические выражения для расчёта с учётом традиционной скобочной записи алгебраических выражений.

Уильям Кан завершает работу над схемотехникой будущего калькулятора параллельно с завершением проекта Datamatic H-800. Он увольняется из Datamatic и переходит работать в оборонную компанию Raytheon. Но связи с Datamatic не теряет.

Своей идеей Кан поделился со своим бывшим боссом — руководителем проекта Datamatic H-800 Роем Ричем. Толковый менеджер, Рич мгновенно оценивает коммерческую выгодность «баловства» Кана и предлагает ему помощь в продаже идеи. Третьим лицом, посвящённым в разработку калькулятора, становится коллега Кана по Raytheon, схемотехник Дэвид Шапиро.

Зимой 1962 года эта троица принимает авантюрное решение. Они срываются с насиженных в своих компаниях мест и складывают в общую кассу кровно заработанные восемнадцать тысяч долларов — финансовую основу проекта. Используя свои связи, Рой Рич находит несколько меценатов, готовых выступить инвесторами стартапа, пополнившими копилку проекта ещё пятьюдесятью четырьмя тысячами долларов. Рич регистрирует компанию Mathatronics, а Кан и Шапиро, арендовав пустующее помещение магазина в городке Уолтам, штат Массачусетс, оборудуют его под мастерскую и, засучив рукава, принимаются за сборку прототипа калькулятора, который получает имя Mathatron (имя придумала супруга Рича Маргарет).

Цель спешки проста: показать инвесторам, что деньги вложены не в мыльный пузырь.

Спустя символичные девять месяцев Рич собирает инвесторов, которым демонстрируется работающий вариант Mathatron, вполне пригодный для промышленного производства.


Mathatron 4-24

Инвесторы видят во всех смыслах необычное устройство. Пользователь с помощью одной клавиатуры может вводить цифры, с помощью другой — выбирать арифметические действия, включая скобочные операции, возведение в степень и извлечение квадратного корня. Специальный регулятор позволяет выбрать один из нескольких режимов работы. Основным из них является «learn mode» — режим обучения, в котором калькулятор запоминает вводимую пользователем последовательность операций и может многократно воспроизводить её.


Клавиатура Mathatron 4-24. В красном поле клавиши выбора арифметических операций. Сверху регулятор режимов работы

Прототип имеет четыре регистра и способен запоминать двадцать четыре действия. Регистры были десятичные с возможностью ввода чисел с плавающей точкой. Кроме этого, Mathatron мог работать с двухзначной десятичной экспонентой в диапазоне значений от -42 до +58.

Для постоянного хранения программ в прототипе Кана и Шапиро использовалась память на ферромагнитных кольцах. (37 дорожек по 20 колец в каждой. Итого 740 бит информации.)

Вычислял калькулятор не очень быстро — около ста операций в секунду. Особенно интересно был реализован механизм вывода результатов. В качестве устройства вывода инженеры приспособили печатающую часть телеграфного аппарата, выбивающую на ленте не только значение результата, но и последовательность вычислений. Позже такой вывод данных станет визитной карточкой устройств Mathatron.


Результат расчёта


Mathatron против обычного «регистрового» калькулятора

Инвесторы были потрясены демонстрацией. Ни один из имеющихся на то время проектов электронных калькуляторов не мог похвастаться такой функциональностью. В Mathatronics немедленно вкладывается ещё треть миллиона долларов. А это уже сумма, позволяющая наладить производство. Чем тройка рискнувших всем мужчин и начинает незамедлительно заниматься.

От Mathatron 4-24 к Mathatron 8-48

Собранный Каном и Шапиро прототип новоиспечённые бизнесмены назвали Mathatron 4-24 (4 регистра, 24 шага программы). Пока инженеры работали над спецификациями узлов будущей промышленной реализации Mathatron 4-24, продавец Рич, сделав деревянный макет калькулятора, захватил ленты с пробными результатами расчётов и поручительства инвесторов и начал кататься по городам и весям США как заправский коммивояжёр, предлагая новинку от Mathatronics.

Ему повезло почти сразу. Специалисты океанографического института Woods Hole практически сразу оформили заказ на партию Mathatron, поверив в его существование, после того как им показали неработающую деревянную копию. Правда, с одним условием: удвоить функциональные возможности устройства. То бишь из 4-24 сделать 8-48.

Неожиданная для начинающего налаживаться производства вводная! Особенно учитывая, что океанографы не могли ждать. Ведь Mathatron оказался именно тем устройством, которого так не хватало на их исследовательских судах. Тогдашние компьютеры просто-напросто не годились для плавучих расчётов.

К лету 1963 года модель Mathatron 8-48 была готова. Рич загрузил её в свой пикап и повёз в институт Woods Hole. К разочарованию всех, привезённый экземпляр не заработал, а Рич был недостаточно компетентен, чтобы найти неисправность. Зато он сумел быстро привести в институт Кана и Шапиро, которые и устранили неполадку.


Математическая версия калькулятора Mathatron 8-48M

Полностью удовлетворённые возможностями Mathatron 8-48, учёные стали первыми клиентами молодой компании Mathatronics, заказав партию устройств для своей океанографической флотилии.

Здесь стоит отметить один маркетинговый момент. Несмотря на то что детище Mathatronics в середине 1963 года уже вполне успешно продавалось, ни на каких торговых выставках калькулятор Mathatron не побывал. И в этом значительный минус деятельности коммерческого директора компании Роя Ричи. Хотя бы потому, что исторически первым неламповым настольным электронным калькулятором сегодня считается модель Friden EC-130, даже в подмётки не годившаяся Mathatron.

Эта же оплошность снизила поток клиентов Mathatronics. За лето 1963 года интерес к программируемой новинке проявили только Лаборатория Линкольна в находящемся по соседству Массачусетском технологическом институте и некоммерческая организация MITRE.

Исправляя свою ошибку, Рич организует демонстрацию Mathatron 8-48 на выставке NEREM (New England Research and Engeneering Meeting), проходящей в Бостоне в ноябре 1963 года.

После этой демонстрации Mathatronics уверенно встаёт на крыло. Отбоя от клиентов нет. Шутка ли, всего за пять тысяч долларов появилась возможность приобрести настольный аппарат, по своим возможностям больше похожий на компьютер, чем на калькулятор. Это именно та цена и те возможности, которые позарез нужны малому бизнесу, образованию и научным лабораториям.

Mathatron Computer System. Распределённый калькулятор

Модели Mathatron 4-24 и 8-48 становятся бестселлерами. Рекламный слоган Mathatronics недвусмысленно намекает на монополию в области программируемых калькуляторов «÷ (то бишь разделяй) и властвуй».

Вырученную прибыль инженеры разумно вкладывают в модернизацию своего детища. Основным нововведением старшей модели Mathatron 8-48 Version 2 стало включение дополнительного постоянного запоминающего устройства на ферритовых кольцах (ещё 12 дорожек по двадцать колец в каждой). Итого память программ модели 8-48 составляла 980 бит. Это позволило реализовать и постоянно хранить в памяти калькулятора следующие функции: расчёт квадратных и кубических уравнений, работа с десятичными и натуральными логарифмами, вычисление синуса, косинуса, тангенса и арктангенса, работа с векторами, извлечение квадратного корня. Вызывающий наибольшие нарекания регулятор переключения режимов работы Mathatron был заменён на кнопки выбора программ.

Благодаря этим программам модель 8-48 стала выпускаться в специализированных модификациях: 8-48М — математические расчёты, 8-48С (Civil Engineering — инженерные расчёты), 8-48SC — научные расчёты, 8-48S — статистические расчёты. При этом цена младшей модели, обычного Mathatron 8-48, снизилась до двух с половиной тысяч долларов.

Кроме модификаций системной логики Кан и Шапиро предпринимали попытки модернизировать аппаратную базу Mathatron. Дело в том, что одним из недостатков резисторно-транзисторной логики является достаточно большое количество компонентов. Так, в модели 8-48 насчитывалось более тысячи транзисторов и несколько тысяч резисторов. Для их более компактного размещения инженеры Mathatronics изобрели и запатентовали способ формирования резисторных модулей — компактных блоков резисторов. Особенностью сборки резисторных блоков было применение специального крепления элементов, вокруг которых накручивался токопроводящий проводник (bobbin wire-wrap). В местах, где требовался контакт, концы крепления опускались в ванну с припоем, в противном случае проводники изолировались лаком.


Для уплотнения логической начинки Mathatron была запатентована специальная технология увязывания элементов проводниками

Подобная плотная упаковка элементов имела и свои недостатки. При выходе из строя хотя бы одного резистора в таком блоке блок нужно было менять целиком. Этот недостаток во всей красе проявился в ходе реальной эксплуатации калькуляторов. В более поздних моделях было принято решение вернуться к традиционной схеме размещения.

Завоевав рабочие столы инженеров, учёных и преподавателей, Mathatronics решила замахнуться на конкуренцию с набирающими силу и постоянно дешевеющими компьютерными системами.

К этому времени Mathatronics приняла предложение холдинговой компании Барри Райта, став её подразделением. Дополнительное холдинговое финансирование позволило к 1966 году реализовать третью версию Mathatron, которую «скромно» обозвали Computer System. Название оправдывало себя. Mathatron CS представлял собой распределённую систему с центральным вычислительным узлом (Central Computing Station), к которой по четырёхпроводным телефонным линиям подключалось до шестнадцати терминалов (Mathwriter Keyboard), представляющих собой стандартную клавиатуру Mathatron и печатающее устройство.

К центральному вычислителю можно было подключать и полнофункциональные калькуляторы Mathatron. Для этого применялся акустический адаптер, позволяющий калькулятору обмениваться с данными с «кораблём-маткой» с помощью обычного телефона.

Как и сами калькуляторы Mathatron, блоки Computer System специализировались на научных и статистических расчётах. Они предоставляли терминалам сто двадцать восемь регистров и выполняли программы объёмом до 2822 шагов. При этом терминалы могли как разделять общую область памяти, так и работать каждый в изолированном адресном пространстве.

Что и говорить, заявка на победу на вычислительном поле боя была серьёзная. Но, как мы знаем, победителями стали компьютеры, оставив для калькуляторов карманы инженеров и рюкзаки школьников.

Mathatron. Последний шаг программы

К началу семидесятых годов прошлого столетия компьютерные системы, перейдя на транзисторы и новомодные интегральные схемы, сильно «похудели», как в габаритах, так и в цене. При этом их мощность росла, как на дрожжах. Угнаться за ней калькуляторам, пусть даже таким продвинутым, как Mathatron CS, было совершенно нереально.

Вот тут бы Mathatronics и изменить стратегию, сфокусировавшись на более мелких вычислительных задачах и выпуская недорогие калькуляторы. Но централизованное холдинговое управление Wright Corporation проглядело эту возможность. В результате калькуляторный бизнес был признан бесперспективным и вскоре подвергся реструктуризации. Марка Mathatron постепенно стала забываться.

Рыночный вакуум, конечно же, сразу был заполнен. В 1968 году компания Hewlett-Packard выводит на рынок свою версию программируемого калькулятора HP 9100A. Как и у Mathatron, логика калькулятора от HP базировалась на обратной польской записи — патент, описывающий эту логическую схему, Hewlett-Packard купила именно у Mathatronics.

Благодаря продуманным решениям и точному нацеливанию на потребительскую аудиторию именно калькуляторы HP стали ассоциироваться с понятиями «программируемый калькулятор» и «калькулятор для научных расчётов». Отчасти это звание пытается отвоевать итальянская модель Olivetti Programma 101. Но мы-то знаем: первые свои шаги программы для калькуляторов отстучали на телеграфной ленте Mathatron.

Совет: Этот калькулятор зарплат учитывает факторы прожиточного минимума — муза

Задумывались ли вы о том, как на самом деле будет выглядеть ваша зарплата, если бы ваша компания учитывала стоимость жизни? Или если он заплатил вам по рыночной ставке? Или даже если бы он просто подумал о количестве лет, которые вы там проработали?

Вы человек, который хотел бы потратить (и сэкономить!) Больше денег, поэтому я предполагаю, что вы сказали «да» на все вышеперечисленное. Как вы, наверное, догадываетесь, вы можете принести домой значительно больше бекона, чем сейчас.

Несколько лет назад компания Buffer, занимающаяся маркетингом в социальных сетях, делала новости не только за то, что полностью прозрачна с заработной платой своих сотрудников, но и за свою интересную и инновационную формулу, которая учитывала опыт, местоположение, тип работы и стаж работы. И он по-прежнему откровенен относительно того, как определяется размер вознаграждения. Это не произвольное число, и реакция сотрудников Buffer, а также других компаний была исключительно положительной.

В этом месяце компания снова делает новости: она просто поделилась калькулятором, который используется для определения зарплаты, чтобы вы могли подключиться.

Буфер также внес несколько изменений в свою формулу. Например, если вы в настоящее время работаете в Buffer, вы имеете право на получение до 8 000 долларов сверх базовой зарплаты с учетом рыночных ставок в вашем регионе. Довольно круто, правда?

Но расходы на проживание и рыночная стоимость — не единственные вещи, которые, по мнению Баффера, стоят того, чтобы платить зарплату — размер семьи тоже имеет значение. Если больше компаний начнут рассматривать не только отдельного человека, но и иждивенцев отдельного человека, это может реально повлиять на то, как миллениалы думают о планировании семьи.

Конечно, компания не выходит за рамки некоторых основных принципов, которые входят в зарплату, так как такие факторы, как должность и квалификация, также являются факторами. Кроме того, компания поощряет лояльность: каждый год работы в Buffer означает повышение заработной платы на 5%. Каждый год!

Если ваша гипотетическая зарплата в Buffer вдохновляет вас, посмотрите наши ресурсы, чтобы убедить своего босса в необходимости повышения, а затем договориться о нем.

Онлайн калькулятор расчета резистора светодиода » Радиоэлектроника

Современную технику уже не может быть представить для себя без светодиодов. Светодиоды заполоняют все сферы людской деятельности: сверхяркие светодиоды употребляют в освещении, голубые светодиоды в электронике, белоснежные светодиоды используют во всех других промышленных значениях. Если Вы уже сталкивались со светодиодами, то не стоит разъяснять, что такое резистор и зачем он в светодиодной индустрии употребляется. Но наш журнальчик сотворен не только лишь для инженеров и профессионалов, да и для обычных «смертных». Если Вы все понимаете про светодиоды, то пропустите этот текст и перебегайте к онлайн калькулятору для расчета резистора светодиодов. Если же ты новичок. то стоит малость предназначить времени на эту статью и выяснить, кто такие резисторы и для чего они необходимы светодиодам.

Резистор — элемент в электронной цепи, характеризующийся своим сопротивлением току. Главным предназначением резистора необходимо отметить активное сопротивление току. На сегодня эти элементы неподменны при организации искусственного света.

Зачем же нужен резистор светодиоду?

Обыденные лампы накаливания источают свет при подключении ее к источнику питания. Ее «конец» приходит при переизбытке напряжения, когда нить накаливания перегревается. Заметьте! В данном случае сама лампа накаливания будет резистором. Ток через нее проходит тяжело, ему легче будет проходить данное препятствие если напряжение будет повышаться. Отсюда понятно, что светодиоды нельзя приравнивать к обыденным лампам накаливания.

Учтите, светодиод — токовый прибор. И если поглядеть на него грубо, то во время эксплуатации он выбирает напряжение, а не ток, силу тока. Т. е. если светодиоды рассчитаны на напряжение 1,8 В, то при подаче на их 3B, он вероятнее всего «окончит» свое существование. И чтоб этого не происходило, и необходимо использовать резистор и верно рассчитывать резисторы для светодиодов. Они стабилизируют напряжение с источника питания. чтобы не повредился светодиод.

Разберемся какой резистор стоит получать для определенного светодиода. Хватит 1-го, либо их необходимо несколько для нескольких светодиодов. В этом случае мы никуда не денемся от физики. Мы должны осознавать схему соединения светодиодов.

Последовательное соединение светодиодов.

При таком соединении светодиодов электронный ток по цепи будет проходить однообразный. потому для такового соединения светоизлучающих диодов довольно 1-го резистора. Но он должен быть верно рассчитан. Можно провести это на бумаге, используя формулы, или используя наш онлайн калькулятор для расчета резистора светодиода в конце статьи.

Параллельное соединение светодиодов

При таком подключении светодиодов резисторов должно быть несколько. Каждый светодиод должен использовать собственный резистор. Если этого не произойдет, то все напряжение, как по науке, заберет «ограничивающий» светодиод. Т. е. тот, кому необходимо меньшее напряжение. Таковой подход даст резвую деградацию светодиоду. Он «умрет». Далее напряжение пойдет к последующему светодиоду и все повторится. Таковой подход естественно не устраивает нас. И тут нам означает также стоит верно высчитать резисторы для светодиодов. Также сможете пользоваться формулой, карандашом и бумагой либо использовать онлайн калькулятор для расчета резисторов светодиода. который мы сделали специально вам.

Наш «светодиодно-резисторный» онлайн калькулятор способен предоставить информацию ( рассчитать ) сопротивление и мощность резистора в цепи. Вам стоит только внести нужные начальные данные в надлежащие поля и наш онлайн калькулятор для расчета резистора светодиода выдаст Вам итог. Не забудьте указать соединение светодиодов.

И еще несколько ценных советов для новичков и не только лишь. Обычно на светодиодах маркируется не напряжение питания, а напряжение, которое светодиоды забирают в себя. Этот параметр ориентировочный и не стоит всецело полагаться на него. Эти данные можно использовать для расчета малого напряжения, расчета резистора питания.

Можно еще приводить текст и формулы, без которых Вам не под силу будет разобраться в подсчетах и расчетах, если Вы не физик либо электронщик. Потому проще будет использовать наш онлайн калькулятор для расчета резистора светодиода, который с легкостью произведет все расчеты за Вас.

Расчёт характеристик резистора светодиода Начальные данные: Тип соединения:

Один светодиод

Последовательное соединение

Параллельное соединение Напряжение питания: В Прямое напряжение светодиода: В Ток через светодиод: мА Количество светодиодов: шт. Результаты: Четкое значение резистора: Ом Стандартное значение резистора: Ом Малая мощность резистора: Ватт Общая потребляемая мощность: Ватт

Поделись ссылкой на наш ресурс

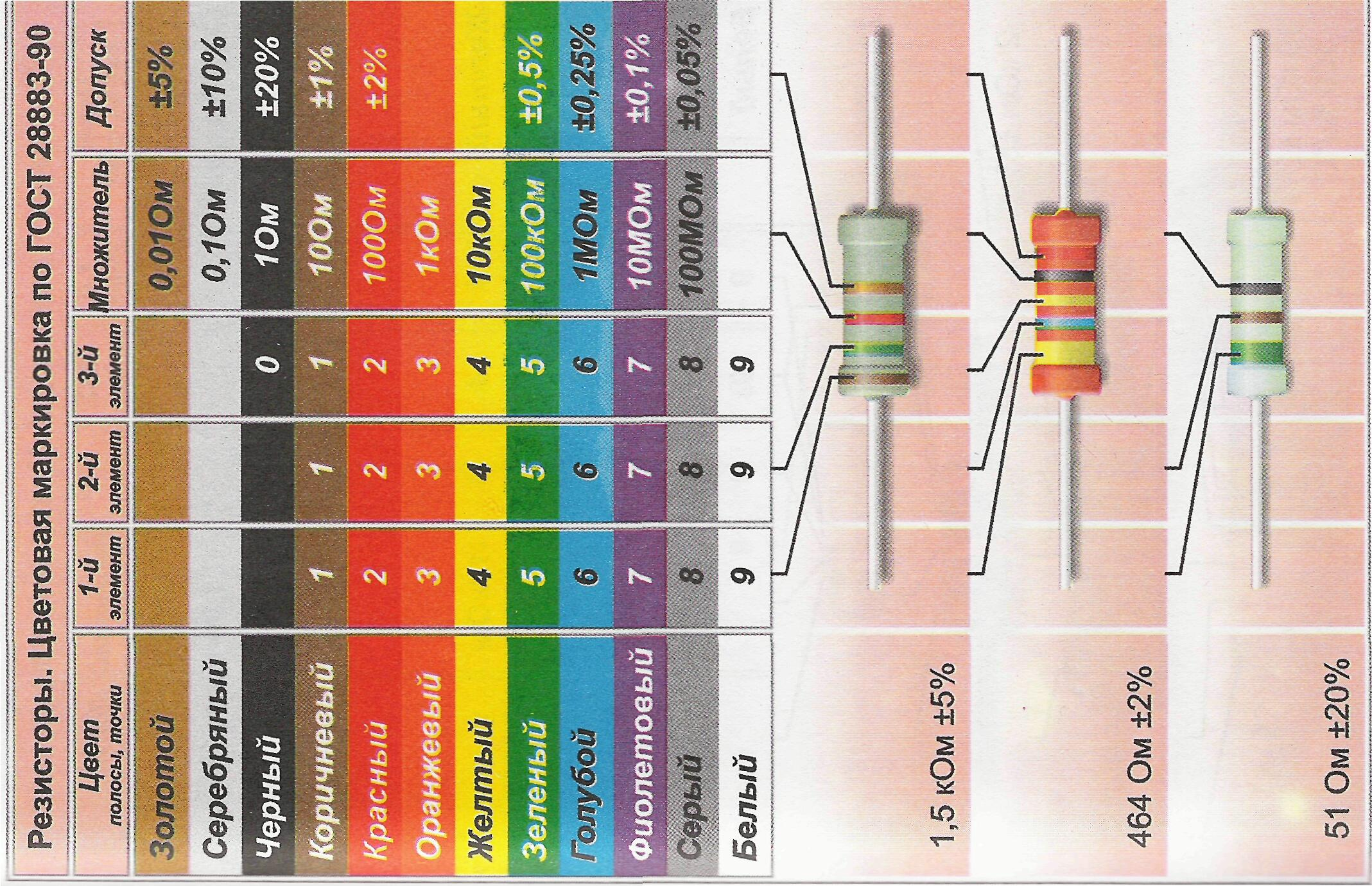

Калькулятор и таблица цветовых кодов резисторов (4-полосные, 5-полосные или 6-полосные)

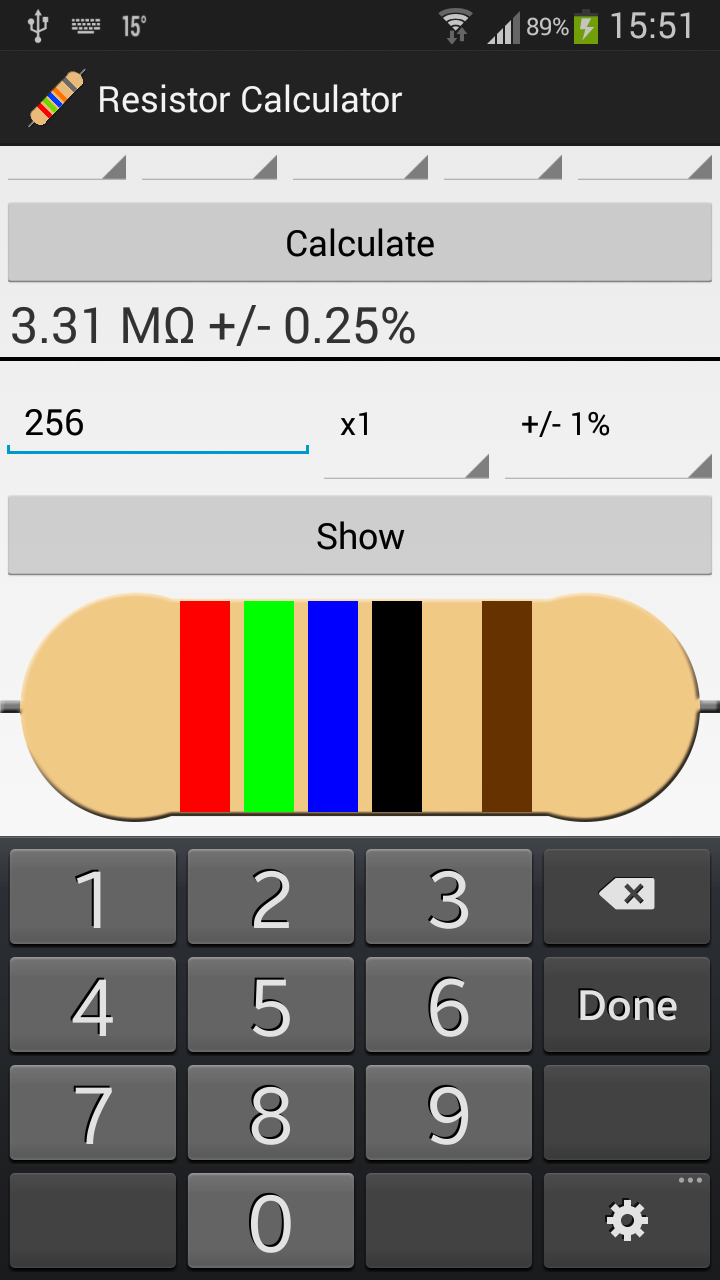

Как пользоваться калькулятором цветового кода резистора

У вас возникли проблемы с чтением цветовых кодов резисторов? Если ваш ответ да, то этот инструмент создан специально для вас! Наш калькулятор цветового кода резистора — это удобный инструмент для считывания углеродного состава резисторов, независимо от того, являются ли они 4-полосными, 5-полосными или 6-полосными.

Чтобы использовать этот инструмент, просто нажмите на определенный цвет и номер и посмотрите, как меняются фактические полосы на изображении резистора.Значение сопротивления отображается в поле ниже вместе с допуском и температурным коэффициентом.



Цвета ленты резистора

Как показано выше, углеродный резистор может иметь от 4 до 6 полос. 5-полосный резистор более точен по сравнению с 4-полосным из-за включения третьей значащей цифры. 6-полосный резистор похож на 5-полосный резистор, но включает в себя диапазон температурного коэффициента (6-й диапазон).



  4-полосный 5-диапазонный 6-диапазонный
1-й диапазон 1-я значащая цифра 1-я значащая цифра 1-я значащая цифра
2-й диапазон 2-я значащая цифра 2-я значащая цифра 2-я значащая цифра
3-й диапазон множитель 3-я значащая цифра

3-я значащая цифра

4-й диапазон допуск множитель множитель
5-й диапазон Н/Д допуск допуск
6-й диапазон Н/Д Н/Д температурный коэффициент





Каждый цвет представляет число, если он расположен с 1-й по 2-ю полосу для 4-полосного типа или с 1-й по 3-ю полосу для 5- и 6-полосного типа.



Цвет Значение

Черный (только 2-я и 3-я полосы)

0
Коричневый 1
Красный 2
Оранжевый 3
Желтый 4
Зеленый 5
Синий 6
Фиолетовый 7
Серый 8
Белый 9



Мнемоники были созданы для легкого запоминания последовательности цветов.Самый популярный MneMonic — это B IG B Oys R ACE O UR Y OUNG G IRLS G UT V IOLET G Уникально W ins «Где первый буква каждого слова соответствует первой букве цвета.

Если цвет находится на 3-й полосе для 4-полосного типа или на 4-й полосе для 5- и 6-полосного типа, то это множитель.



Цвет Значение

Черный

х 1
Коричневый х 10
Красный х 100
Оранжевый х 1000
Желтый х 10000
Зеленый х 100000
Синий х 1000000
Фиолетовый х 10000000
Серый х 100000000
Белый х 1000000000





Обратите внимание, что количество нулей равно номеру цвета согласно предыдущей таблице.

Четвертая полоса (или 5-я для 5-полосной и 6-полосной) указывает значения допуска. Здесь добавлены два цвета (золото и серебро).



Цвет Значение

Черный

Н/Д

Коричневый ±1%
Красный ±2%
Оранжевый ±3%
Желтый ±4%
Зеленый ±0.5%
Синий ±0,25%
Фиолетовый ±0,10 %
Серый ±0,05%
Белый Н/Д
Золото ±5%
Серебро ±10 %





6-я полоса для резистора 6-полосного типа — это температурный коэффициент. Это указывает, насколько изменяется фактическое значение сопротивления резистора при изменении температуры.



Цвет Значение

Черный

Н/Д
Коричневый 100 частей на миллион/ºC
Красный 50 частей на миллион/ºC
Оранжевый 15 частей на миллион/ºC
Желтый 25 частей на миллион/ºC
Зеленый Н/Д
Синий 10 частей на миллион/ºC
Фиолетовый 5 частей на миллион/ºC
Серый Н/Д
Белый Н/Д



Исключения цветового кода

5-полосный резистор с 4-й полосой из золота или серебра

Пятиполосные резисторы с четвертой полосой из серебра или золота составляют исключение и используются на определенных или более старых резисторах. Первые две полосы представляют собой значащие цифры, третья полоса представляет собой коэффициент умножения, четвертая полоса соответствует допуску, а пятая полоса соответствует температурному коэффициенту (частей на миллион/K).



Отклоняющиеся цвета

Во избежание попадания металлических и других частиц в покрытие высоковольтных резисторов золотую и серебряную полосы часто заменяют полосой желтого и серого цветов.



Одинарная черная полоса или резистор с нулевым сопротивлением

Одна черная полоса на резисторе называется резистором с нулевым сопротивлением.По сути, это проводная связь, используемая для соединения дорожек на печатной плате (PCB), которая упакована в том же физическом формате, что и резистор. Эта упаковка позволяет размещать резистор с нулевым сопротивлением на печатной плате с использованием того же оборудования, которое обычно используется для размещения других резисторов.



Лента надежности

Когда резисторы производятся в соответствии с военными спецификациями, они часто имеют полосу, указывающую на надежность. Этот диапазон предназначен специально для процента отказов на 1000 часов работы.Этот диапазон почти никогда не используется в коммерческой электронике. Четырехполосные резисторы обычно используют эту полосу надежности. Дополнительную информацию об этом можно найти в военном справочнике США MIL-HDBK-199.


Дополнительная литература

Учебник — Резистор: Закон Ома

Учебник — Цветовые коды резисторов

Рабочий лист — Резисторы

Понимание электрического сопротивления

Простой в использовании многоцелевой калькулятор резисторов содержит информацию

Резисторы являются наиболее часто используемым компонентом в электронике, так как их целью является создание заданных значений тока и напряжения в цепи.Поскольку о них так много нужно понять, быть новичком в мире резисторов может показаться немного ошеломляющим. Но с помощью Калькулятора резисторов от Rootbeer Software LLC вы можете легко все это изучить.

Это приложение обязательно для студентов и любителей. Вы не только получите необходимые знания с помощью Калькулятора резисторов, но и получите промежуточную информацию, которая поможет вам понять, как работают резисторы.



Калькулятор резисторов наполнен информацией и прост в использовании.

Особенности

Чтобы упорядочить информацию и упростить задачу, это удобное приложение имеет несколько экранов, позволяющих выполнять различные расчеты, связанные с резисторами.

Экран «Закон Ома» позволяет рассчитать ток, мощность, сопротивление и напряжение по любым двум значениям. Простой в использовании интерфейс позволяет быстро вычислить то, что вам нужно, а также имеет возможность заблокировать входное значение.

С помощью экрана схемы вы можете построить свою собственную схему резисторов в любой конфигурации, последовательной и параллельной.Когда вы строите, он мгновенно показывает вам общее сопротивление и сопротивление выбранной области. Обновление для покупки в приложении позволяет этому экрану работать с неограниченным количеством резисторов.

Для определения сопротивления с помощью цветных полос на резисторах используйте цветной экран. С его помощью вы можете перейти к цвету каждой полосы и увидеть сопротивление и допуск вашего резистора. Этот экран отлично подходит для определения сопротивления данного резистора без необходимости поиска таблицы цветовых значений.Он работает как для 4-полосных, так и для 5-полосных резисторов.

Сведения о приложении

Калькулятор резисторов совместим с iPhone, iPod touch и iPad и требует iOS 4.3 или более поздней версии. Это приложение оптимизировано для iPhone 5.

Стоимость: Бесплатно

Загрузите калькулятор резисторов.

В безвыходной ситуации? Попробуйте калькулятор FET Buff от Electronic Products. Чтобы получить результаты, просто введите свой VDD, желаемый V RS, V P или V GS и I DSS. Для справки под калькулятором перечислены полезные уравнения.

Бесплатные инженерные калькуляторы и инструменты

ElectronicProducts. com предлагают инженерам и студентам возможность решать сложные уравнения и формулы в области инженерии для проектирования, решений и технических приложений.

Узнайте больше о журнале электронных продуктов

Калькулятор ближайшего значения стандартного резистора

Стандартные значения резисторов

В 1952 году IEC (Международная электротехническая комиссия) приняла решение установить значения сопротивления и допуска в качестве стандарта для облегчения массового производства резисторов.Они называются серией E или предпочтительными значениями и публикуются в стандарте IEC 60063:1963. Для других компонентов, таких как конденсаторы, катушки индуктивности и стабилитроны, эти стандартные значения также верны. Предпочтительные номиналы резисторов были определены в 1952 году, но уже в 1870-х годах армейский инженер Ренар представил идею геометрического ряда.

Несколько важных применений служат для стандартизации номиналов резисторов. Поскольку производители изготавливают резисторы с разными значениями сопротивления, они оказываются примерно равномерно распределенными по логарифмической шкале.Это позволяет производителю ограничивать количество различных значений, которые должны производиться или храниться на складе. Резисторы различных производителей соответствуют одной и той же спецификации с использованием стандартных значений, что выгодно для инженера-электрика.



В дополнение к предпочтительным значениям существует несколько других требований, связанных с резисторами. Примером могут служить стандартные размеры резисторов или маркировка резисторов цветовыми или числовыми кодами. Номинальные мощности резисторов в стандарте не указаны, поэтому они часто отклоняются от указанных выше серий.



Слишком сложно найти точное значение измеренных вами резисторов для проекта и схем электроники и т.п., так как вот пример ситуации типа «как рассчитать номинал резистора для разных схем светодиодов» или «как рассчитать точное значение сгоревшего резистора и найти стандартное значение резистора SMD». Резисторы обычно имеют обычные номиналы, такие как E6, E12, E24, E48, E96 и E192. Если вы не можете найти точное значение резистора, которое вы рассчитали для своей схемы, вам нужно выбрать следующее значение резистора, которое вы рассчитали.



Например, если измеренное значение равно 317,5 Ом, используется ближайшее стандартное значение, равное 330 Ом. Если ближайшего значения недостаточно, вы можете сделать это, подключив резисторы последовательно-параллельно.



Часто задаваемые вопросы



1. Что такое стандартный резистор?

Стандартные резисторы представляют собой резисторы чрезвычайно высокой точности, используемые в качестве эталона для калибровки или проверки точности других резисторов в промышленности или учреждениях, на производственных линиях или оборудовании.Они также используются большинством производителей для проверки точности измерителей сопротивления.



В Европе хранится универсальный базовый эталон сопротивления

, по которому калибруются стандарты во всем мире для создания национальных эталонов. В настоящее время квантовый эффект Холла используется в качестве окончательного стандарта сопротивления, хотя его нельзя так легко использовать везде, кроме как в лабораториях.



2. Почему резисторы имеют стандартные значения?

Точные значения резисторов, рассчитанные отдельными разработчиками, будут варьироваться в непрерывном диапазоне от нуля до значений в несколько тысяч мегаом.Для производителя сопротивления невозможно сопоставить все такие значения.



Поэтому было принято решение установить дискретные значения, которые практически охватывают весь диапазон значений. Международные рейтинги значений сопротивления стандартизированы в серию наборов, из которых разработчики могут выбрать наиболее подходящий для своих нужд и использовать без проблем.



Значения, взятые с их допусками, почти охватывают целые значения непрерывным образом.

Точно так же номинальная мощность также делается стандартной для той же цели.

Этот тип номиналов и значений, включая номинальные значения напряжения и мощности, также стандартизирован для конденсаторов и катушек индуктивности.



3. Можно ли использовать резистор 10% как резистор 1%?

Простой ответ: для одноразового проекта используйте резистор 10%, соответствующий спецификации

.

Две причины использовать резистор 1%. (1). Точность, значение сопротивления находится в пределах +/- 1% от желаемого. (2). Доступно больше значений, с резисторами 1% у вас есть больше номиналов для работы.



Для резисторов 5% и 10% каталог значений имеет меньший номер. Значения резистора 1% идут меньшими шагами.

Для обеспечения высокой точности предельные резисторы являются согласованными резисторами. В большинстве случаев в схеме имеет значение отношение двух резисторов, а не абсолютные значения. Таким образом, соотношение 2 1% резисторов имеет точность 2%. Для измерителей и специальных усилителей вы можете получить тонкопленочные согласованные резисторы с коэффициентом согласования до 1%.

Калькулятор резистора базы транзистора

Чтобы использовать калькулятор для значений резисторов базы транзистора, ВАЖНО прочитать следующее.

Табличные значения транзисторов

  • Во-первых, рассчитайте ток, который необходимо пройти через транзистор, когда он включен, то есть ток коллектора .
  • Во-вторых, найти коэффициент усиления по току, бета, Hfe . Эти значения находятся в таблице данных для конкретного транзистора. Для расчета наихудшего случая используйте минимальное значение Hfe или правильное значение для нужного вам тока коллектора.
  • Напряжение Vce — напряжение между коллектором и эмиттером.
  • Базовое напряжение — это напряжение, которое используется для управления базой транзистора.
  • Падение напряжения представляет собой значение Vbe(sat) , вы получите это из таблицы данных, посмотрев на график зависимости Vbe и Vce(sat) от тока коллектора.

Чтобы получить наилучший результат, рассмотрите следующие

  • Чтобы обеспечить полное открытие транзистора, можно удвоить значение тока коллектора. В результате вы получите значение базового резистора вдвое меньше, чем дает этот калькулятор.
  • Например, здесь указано максимальное значение тока коллектора и коэффициент усиления для наихудшего случая, Hfe. Значения для вашей схемы могут отличаться, обязательно введите значения для своих нужд.
  • Для расчета PNP-транзистора введите отрицательные числа для тока коллектора, напряжения базы и падения напряжения.

Чтобы помочь вам запомнить распиновку переходников NPN и PNP:

NPN-транзистор и PNP-транзистор с базовым резистором

Примеры приведены для NPN-транзисторов 2N2222, 2N3055, 2N3904, BC547, TIP31, TIP31A, TIP31C, TIP41, TIP41A, TIP41C и PNP-транзисторов 2N3906.

Формулы и математические расчеты для расчета резистора базы транзистора

Закон Ома: Базовый резистор = (Напряжение питания – Падение напряжения) / (Ток коллектора / Бета)

Необходимые электронные компоненты – это пятидиапазонный резистор с обычными цветными полосами, полосы представляют сопротивление в Омах, допуск резистора и, в некоторых случаях, температурный коэффициент.

I2C Калькулятор подтягивающих резисторов

Об этом инструменте №

Вы можете использовать этот инструмент для расчета минимального и максимального допустимых значений подтягивающих резисторов, необходимых для вашей шины I 2 C, на основе желаемого режима работы (источник ).Он основан на официальных спецификациях шины C I 2 и учитывает ограничения, установленные для каждого режима. Для вычисления минимального и максимального значений резисторов мы используем следующие формулы:

Min Rp#

Rp min = (VDD – V OLmax ) / I OL

05

05 Куда:

    VDD: Напряжение питания
  • V OLMAX : Максимальный низкоуровневый выходное напряжение
  • I OL : Низкоуровневой выходной ток

Max RP #

Рп макс = т р /0. 8473 x C B B

Где:

  • T R : R : Максимальное время нарастания сигнала (SDA / SCL / SDAH / SCLH)
  • C B : Максимальная емкостная нагрузка для линии шины

I

2 C режимы работы#

Следующие режимы работы определены спецификацией:

  • Стандартный режим — максимальная скорость передачи данных 100 кбит/с
  • Быстрый режим — максимальная скорость передачи данных 400 кбит/с s
  • Быстрый режим Plus — максимальная скорость передачи данных 1 Мбит/с
  • Высокоскоростной режим — максимальная скорость передачи данных 3.4 Мбит/с (в зависимости от Cb)
  • Сверхбыстрый режим — максимальная скорость передачи данных 5 Мбит/с (однонаправленный)

Сверхбыстрый режим Устройства имеют двухтактные драйверы без подтягивающих резисторов.

Электрические технические характеристики #

Калькулятор использует следующие электрические характеристики для каждого I 2 C Режим:

9
99 Стандартный режим 9 мин VDD None9 MAX F SCLK 906 3MA
Быстрый режим Fast Mode Plus HS Mode CB <= 100PF HS Mode CB> 100PF
2V 2V C B <400: None C B = 400: 3V None None None
100 кГц 400 кГц 1 МГц 3. 4 мхц 1,7 мхц
0,4 v VDD> 2V: 0,4V VDD <= 2V: 0.2XVDD VDD> 2V: 0.4V VDD <= 2V: 0.2XVDD VDD> 2V: 0.4V VDD <= 2V: 0.2XVDD VDD> 2V: 0,4V VDD <= 2V: 0.2XVDD
I OL OL 3MA CB <400: 3MA CB = 400: 6MA 20AMA 3MA
Max T R 1000NS 300ns 120ns 80ns 160ns
Max C б 400pF 400pF 550pF 100 пФ 400pF

Ресурсы #


LED Резистор Калькулятор — Ланг ИК Электрический

Все светодиоды требуют ограничения тока той или иной формы . Подключение светодиода напрямую к источнику питания сожжет его в мгновение ока. Перегрузка, даже кратковременная, значительно сократит срок службы и светоотдачу.

К счастью, управлять одним или цепочкой слаботочных (20-30 мА) светодиодов несложно. Добавление небольшого резистора в цепь — самый простой и дешевый способ ограничить ток. Имейте в виду, однако, что сильноточные (выше нескольких сотен мА) светодиоды сложнее управлять, и хотя они могут работать с последовательным резистором, чтобы минимизировать потери мощности и обеспечить надежность, рекомендуется использовать более дорогой переключатель . регулятор тока .

Наш светодиодный калькулятор поможет вам определить значение токоограничивающего последовательного резистора при управлении одним или группой слаботочных светодиодов. Для начала введите необходимые значения и нажмите кнопку «Рассчитать».

Программа нарисует небольшую схему, отобразит расчетное сопротивление и сообщит номинал и цветовой код ближайшего меньшего и большего эталонного резистора. Он рассчитает мощность, рассеиваемую резистором и светодиодом (-ами), рекомендуемую мощность резистора, общую мощность, потребляемую схемой, и эффективность конструкции (мощность, потребляемая светодиодом (-ами) / общая потребляемая мощность цепи) x 100. ).

Напряжение питания : Введите напряжение, превышающее падение напряжения светодиода для цепи с одним светодиодом и параллельным соединением, или сумму всех падений напряжения при последовательном соединении нескольких светодиодов.

Ток светодиода : Введите ток одиночного светодиода в миллиамперах. Обычные светодиоды диаметром 3 мм и 5 мм обычно работают в диапазоне 10-30 миллиампер, но мощные светодиоды, используемые в осветительных и автомобильных устройствах, могут иметь ток более 200 мА. Ток 20 мА обычно является безопасным значением, если у вас нет доступа к техническому описанию компонента.

Цвет светодиода и Падение напряжения : Выберите цвет светодиода. Поле падения напряжения автоматически заполнится типичным значением для выбранного цвета (например, 2 В для стандартного красного светодиода; 3,6 В для белого светодиода, используемого в освещении, стробоскопе и т.  д.; 1,7 В для инфракрасного светодиода, контроль и др.). Однако падение напряжения сильно различается между разными типами светодиодов, а также немного меняется в зависимости от тока, поэтому, пожалуйста, измените его, если вы знаете правильное значение для вашего компонента.

Количество светодиодов : Выберите количество светодиодов, которое вы хотите использовать в своей схеме. Для нескольких светодиодов появится второе раскрывающееся меню, в котором можно выбрать либо последовательное соединение , либо параллельное соединение .

Примечание. Следует избегать параллельного подключения светодиодов только с одним общим резистором. Одинаковые светодиоды можно удачно соединить параллельно, но у каждого светодиода может быть немного разное падение напряжения, и яркость светодиодов будет отличаться. Если вы хотите подключить светодиоды параллельно, каждый из них должен иметь свой собственный резистор.Рассчитайте значение для одного светодиода и подключите все пары светодиод-резистор параллельно.

Точность резистора : выберите требуемую стандартную точность резистора: 10 % , 5 %, 2 % или 1 %. Воспользуйтесь нашим калькулятором цветового кода резистора , чтобы узнать цветовые полосы для различных (20 %, 0,5 %…) прецизионных резисторов.

Калькулятор резисторов

· Темы GitHub · Калькулятор резисторов GitHub

· Темы GitHub · GitHub

Здесь 42 публичных репозитория соответствующие этой теме…

Веб-проект для расчета номинала резистора без особых усилий.

  • Обновлено 22 января 2022 г.
  • Машинопись

Programm zur Berechnung eines Spannungsteilers mit Widerstandswahl nach E-Reihen.

Скрипт на Python для расчета эквивалентного сопротивления данной чисто резистивной цепи

  • Обновлено 10 января 2019 г.
  • питон
Калькулятор резисторов

— написан на Python.(с графическим интерфейсом) [Окончательная версия]

  • Обновлено 10 января 2022 г.
  • питон

Соберите любой резистор из стандартных резисторов E6

  • Обновлено 27 июля 2018 г.
  • Математика

PyResistorColorCode — это модуль Python, который предоставляет некоторые инструменты для управления кодами маркировки IEC 60062 для резисторов.

  • Обновлено 3 февраля 2018 г.
  • питон

Рассчитайте свой идеальный резистор автоматически!

  • Обновлено 19 августа 2019 г.
  • Ява

Базовый калькулятор резисторов с Python3

  • Обновлено 18 декабря 2019 г.
  • питон

Инструмент для определения номинала резистора на основе цветовых кодов

  • Обновлено 14 января 2022 г.
  • JavaScript

Веб-приложение, позволяющее рассчитать сопротивление на основе цветового кода или наоборот

Проект Python, использующий OpenCV для определения и расчета значений резисторов с веб-камеры.

  • Обновлено 27 декабря 2020 г.
  • питон

Удобный инструмент для создания делителей напряжения из имеющихся у вас резисторов.

Эта программа показывает, как выглядит резистор с определенным сопротивлением и допуском

  • Обновлено 21 ноября 2016 г.
  • HTML

Библиотека Swift для создания и управления резисторами и их значениями.

  • Обновлено 5 ноября 2021 г.
  • Быстрый

Инструмент для расчета сопротивления резистора путем предоставления цветов кольца

Калькулятор цветового кода резистора

  • Обновлено 3 июля 2019 г.
  • Пролог

В этом проекте реализация калькулятора сопротивления резистора в омах выполнена из цветных полос.

  • Обновлено 14 июля 2020 г.
  • питон

Помогает выбрать правильный резистор в различных ситуациях.

  • Обновлено 17 ноября 2020 г.
  • Visual Basic .NET

калькулятор цветового кода резистора [будут другие версии (более простые)]

Калькулятор сопротивления Android

с упрощенным ux

Прогрессивное веб-приложение для расчета номинала резистора с учетом его цвета.

Инструмент для измерения характеристик резистора

  • Обновлено 25 января 2022 г.
  • Ява

Расчет значения сопротивления по изображению резистора с использованием значений цветового кода после обработки изображения.

  • Обновлено 11 апреля 2018 г.
  • питон

Инструмент интерфейса командной строки калькулятора резисторов

Вычисляет наилучшие значения параллельных/последовательных резисторов, чтобы получить значение за пределами диапазона E24

  • Обновлено 28 мая 2021 г.
  • Ява

Инструмент командной строки для тех, кто не хочет изучать цветовые коды резисторов

  • Обновлено 21 июня 2019 г.
  • Оболочка

Android-приложение для расчета значения резистора

  • Обновлено 11 мая 2017 г.
  • Ява

Стандартная таблица 2-резисторный делитель калькулятор

  • Обновлено 9 апр. 2021 г.
  • питон

Улучшить эту страницу

Добавьте описание, изображение и ссылки на резистор-калькулятор страницу темы, чтобы разработчикам было легче узнать о ней.

Курировать эту тему

Добавьте эту тему в свой репозиторий

Чтобы связать ваш репозиторий с резистор-калькулятор тему, перейдите на целевую страницу репозитория и выберите «управление темами».

Выучить больше

Вы не можете выполнить это действие в данный момент.Вы вошли в другую вкладку или окно. Перезагрузите, чтобы обновить сеанс. Вы вышли на другой вкладке или в другом окне. Перезагрузите, чтобы обновить сеанс. .

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
