ВАЗ 2109 | Предохранители и реле

14.2. Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

РЕЛЕ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части
панели приборов,
М1–М10 – на кронштейне за панелью
приборов со стороны вещевого ящика,
N1 – на кронштейне под панелью приборов
со стороны водителя,

Р1–Р2 – под панелью приборов со стороны пассажира,
R1–R3 – на кронштейне под панелью приборов со стороны пассажира,
S1 – на левой вертикальной панели моторного отсека

L1

Световая сигнализация

L2

Задняя противотуманная фара

L3

Реле времени (в автомобилях с автоматической коробкой передач)

L4

Топливный насос, кондиционер или вентилятор системы охлаждения

L5

Противоугонная предупредительная сигнализация

М1

Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска

М2

Самоблокирующее реле или топливные форсунки системы впрыска

М3

Обогрев ветрового стекла

М4

Реле времени обогрева ветрового стекла

М5

Вентилятор системы охлаждения

М6

Блокировка насоса

М7

Главное реле противоблокировочного устройства

М8

Электронные модули противоблокировочного устройства

М9

Регулировка дорожного просвета

М10

Контроль холостого хода или кондиционер

N1

Сигнализатор выхода из строя ламп накаливания

Р1

Тормозная система с ABS

Р2

Блок управления системой впрыска топлива

R1

Автоматическое поддержание скорости автомобиля

R2

Предупредительная сигнализация

R3

Сиденья

S1

Управление свечами накаливания дизельного двигателя

Предохранители

Ток, А

Защищаемая цепь

1

20

Левые дальний свет и дополнительная фара

2

20

Правые дальний свет и дополнительная фара

3

10

Левый ближний свет

4

10

Правый ближний свет и корректор фар

5

10

Левый габаритный свет

6

10

Правый габаритный свет

7

15

Освещение салона и номерного знака

8

15

Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета

9

30

Стеклоочиститель фар, замок задней двери

10

20

Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы

11

30

Топливный насос системы впрыска топлива или кондиционер

12

10

Аварийная световая сигнализация

13

30

Обогрев сидений, прикуриватель

14

30

Звуковой сигнал

15

30

Стеклоочистители, стеклоомыватели

16

30

Обогреватели заднего стекла и сидений

17

20

Противотуманные фары

18

30

Вентилятор системы отопления

19

Резервный

20

15

Указатели поворотов, противотуманные задние фонари

21

15

Стоп-сигналы

22

10

Приборы и контроль

23

30

Стеклоподъемник передних дверей и электролюк

24

30

Стеклоподъемник задних дверей и регулировка положения спинок сидений

Реле

№ I

Цепь зажигания

№ II

Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением

№ III

Стеклоподъемники и электролюк

№ IV

Резервное или контрольной лампочки непристегнутых ремней безопасности

№ V

Программатор режима работы стеклоочистителя ветрового стекла

№ VI

Программатор режима работы стеклоочистителя заднего стекла

№ VII

Стеклоомыватели фар

№ VIII

Временный выключатель освещения салона автомобиля

№ IX

Регулировка сидений

№ X

Фары

№ XI

Вспомогательное реле режима работы двигателя

№ XII

Реле блокировки стартера

А

Резерв

В

Радиоприемник

С

Звуковой сигнал

D

Замок задней двери

Е

Резерв

F

Ближний свет фар

G

Обогреватели сидений

H

Передние противотуманные фары

Дополнительный блок предохранителей

Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

Цвет

Ток, А

Защищаемая цепь

Черный

20

Топливный насос системы впрыска топлива

Розовый

30

Вентилятор системы охлаждения

Желтый

20

Система ABS

Зеленый

30

Насос системы ABS

Коричневый

30

Обогрев левой стороны ветрового стекла

Коричневый

30

Обогрев правой стороны ветрового стекла

Серый

20

Регулировка переднего сиденья

Оранжевый

20

Регулировка дорожного просвета

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01. 1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года

1 – дополнительный блок предохранителей,

2 – дополнительный блок реле под панелью приборов,

3 – главный блок предохранителей,

4 – дополнительный блок реле в моторном отсеке


Главный блок предохранителей и реле


Предохранители

Ток, А

Защищаемая цепь

1

15

Противотуманные фары

2

5

Габаритный свет левый и освещение номерного знака

3

10

Переключатель света

4

10

Правый габаритный свет и корректор света фар

5

10

Левый ближний свет

6

30

Регулировка сидений

7

25

Стеклоочистители и стеклоомыватели

8

5

Радиоприемник

9

15

Звуковой сигнал

10

15

Дальний свет левый

11

15

Дальний свет правый

12

5

Габаритный свет левый

13

20

Замок зажигания

14

20

Вентилятор системы отопления

15

10

Задний противотуманный фонарь

16

20

Обогреватели сидений

17

20

Прикуриватель

18

Резервный

19

15

Омыватели фар

20

20

Обогреватель заднего стекла

21

10

Зеркало заднего вида с электрообогревом

22

10

Противоугонная сигнализация

23

10

Освещение комбинации приборов

24

15

Центральный замок и освещение салона

25

25

Электролюк

26

30

Электростеклоподъемник передних дверей

27

10

Стоп-сигнал

28

30

Электростеклоподъемник задних дверей

29

10

Указатели поворотов и фонари заднего хода

Реле

R1

Стеклоочиститель задний

R2

Программатор режима работы стеклоочистителя ветрового стекла

R3

Ближний свет

R4

Обогреватель заднего стекла

R5

Временного выключателя освещения салона автомобиля

R6

Дальний свет

R7

Резерв

R8

Омыватель фар

R9

Противотуманные фары

R10

Звуковой сигнал

R11

Реле блокировки стартера у автомобилей с автоматической коробкой передач

R12

Самоблокирующееся реле

R13

Электростеклоподъемник

R14

Резерв

ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

Ток, А

Защищаемая цепь

30

20

Регулировка дорожного просвета

31

3

Блок управления EEC IV

32

30

Антиблокировочное устройство (насос 2)

33

20

Усилитель рулевого управления

34

15

Реле управления режимами работы двигателя

35

30

Вентилятор радиатора

36

3

Блок управления антиблокиробочным устройством

37

20

Управление режимами работы двигателем

38

30

Обогреватель правой стороны ветрового стекла

39

Резервный

40

10

Лямбда-зонд

41

30

Обогреватель левой стороны ветрового стекла

42

15

Топливный насос высокого давления

43

Резервный

44

30

Вентилятор радиатора

45

10

Аварийная световая сигнализация

46

30

Блок управления антиблокиробочным устройством

47

30

Антиблокировочное устройство (насос 1)

I

80

Напряжение к главному блоку предохранителей

II

60

Напряжение к главному блоку предохранителей

III

60

Напряжение к главному блоку предохранителей

IV

50

Свечи накаливания дизельного двигателя

Реле

R16

Антиблокировочное устройство

R17

Топливный насос высокого давления

R18

Обогреватель ветрового стекла

R19

Управление режимами работы двигателем

R20

Регулировка дорожного просвета

R21

Замок зажигания

R22

Вентилятор радиатора (DOCH)

R23

Вентилятор радиатора или кондиционер

R24

Кондиционер

R25

Кондиционер

Расположение дополнительных реле

 Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека.

Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов.

Реле стеклоподъемника расположено в двери водителя.

Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.

Монтажный блок на ваз 21099 карбюратор. Расположение и электросхема

Чаще всего при повседневной эксплуатации автомобиля Ваз 21099 встречаются неисправности электрооборудования. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

Если перегорел предохранитель Ваз 21099 — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования Ваз 21099.

Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

Типы и расположение ламп в Ваз 21099

Монтажные блоки Ваз 21099

На автомобилях семейства Ваз 21099 применяются два монтажных блока предохранителей и реле — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

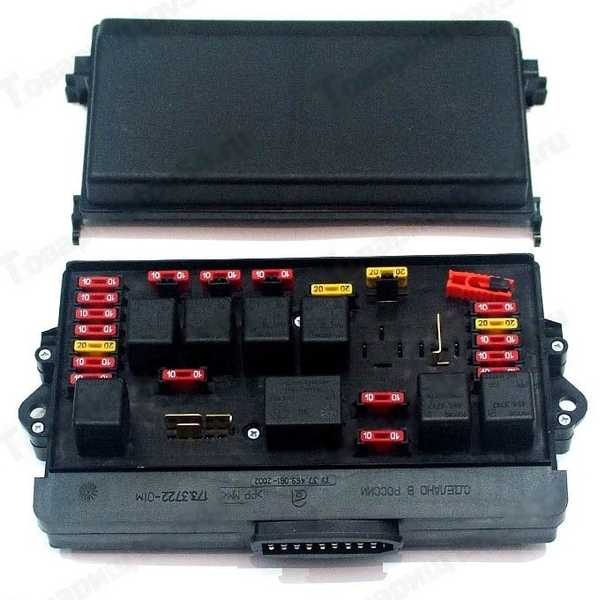

Ваз 21099 монтажный блок предохранителей и реле типа 17.3722 (старого образца)

Схема монтажного блока Ваз 21099: 1. Реле включения очистителей фар (К6). 2. Реле времени омывателя заднего стекла (К1). 3. Реле-прерыватель указателей поворота и аварийной сигнализации (К2). 4. Реле очистителя ветрового стекла (К3). 5. Контактные перемычки на месте реле контроля исправности ламп. 6. Реле включения обогрева заднего стекла (К10). 7. Запасный предохранитель. 8. Реле включения дальнего света фар (К5). 9. Реле включения ближнего света фар (К11). 10. Предохранитель. 11. Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9). 12. Реле включения звукового сигнала (К8).

Монтажный блок Ваз 21099 реле и предохранителей типа 2114–3722010–60 (нового образца)

Схема монтажного блока Ваз 21099 нового образца: K1. Реле включения очистителей фар. K2. Реле-прерыватель указателей поворота и аварийной сигнализации. K3. Реле очистителя ветрового стекла. K4. Реле контроля исправности ламп. K5. Реле включения стеклоподъемников. K6. Реле включения звуковых сигналов. K7. Реле включения обогрева заднего стекла. K8. Реле включения дальнего света фар. K9. Реле включения ближнего света фар Ваз 21099. F1–F16. Плавкие предохранители. F17–F20. Запасные предохранители.

Цепи, защищаемые плавкими предохранителями

№ предохранителя в монтажном блоке Ваз 21099

Защищаемые цепи

2114–3722010–60

Правая противотуманная фара
Левая противотуманная фара
Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
Задние фонари (лампы стоп-сигнала). Плафон освещения салона
Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель
Правая фара (дальний свет)
Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
Левая фара (ближний свет)
Правая фара (ближний свет)

Специализированные реле Ваз 21099

Обозначение

Назначение

Маркировка

Блок 17. 3722

Блок 2114–3722010–60

Реле времени омывателя заднего стекла
Реле указателей поворота и аварийной сигнализации
Реле очистителя ветрового стекла
Реле контроля исправности ламп

Электросхемы Ваз 21099

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами Ваз 21099.

Электро схема бесконтактной системы зажигания Ваз 21099: 1. Бесконтактный датчик. 2. Датчик-распределитель зажигания. 3. Свечи зажигания. 4. Коммутатор. 5. Катушка зажигания. 6. Монтажный блок. 7. Реле зажигания. 8. Выключатель зажигания 21099.

Система управления электромагнитным клапаном карбюратора Ваз 21099: 1. Концевой выключатель карбюратора. 2. Электромагнитный клапан карбюратора. 3. Монтажный блок. 4. Выключатель зажигания. 5. Реле зажигания. 6. Блок управления. 7. Катушка зажигания Ваз 21099. А. К выводу “30” генератора. Б. Нумерация штекеров в блоке управления.

Схема соединений генератора Ваз 21099: 1. Генератор. 2. Отрицательный вентиль. 3. Дополнительный диод. 4. Положительный вентиль. 5. Контрольная лампа разрядки аккумуляторной батареи. 6. Комбинация приборов. 7. Вольтметр. 8. Монтажный блок. 9. Дополнительные резисторы по 100 Ом, 2 Вт. 10. Реле зажигания. 11. Выключатель зажигания. 12. Аккумуляторная батарея. 13. Конденсатор. 14. Обмотка ротора. 15. Регулятор напряжения Ваз 21099.

Схема включения электродвигателя вентилятора Ваз 21099 системы охлаждения двигателя на автомобилях с монтажным блоком типа 17. 3722: 1. Электродвигатель вентилятора. 2. Датчик включения электродвигателя. 3. Монтажный блок. 4. Выключатель зажигания. К9. Реле включения электродвигателя вентилятора. А. К выводу “30” генератора.

Схема соединений стартера Ваз 21099: 1. Реле включения стартера. 2. Монтажный блок. 3. Выключатель зажигания. 4. Генератор. 5. Аккумуляторная батарея. 6. Стартер. а. Втягивающая обмотка. б. Удерживающая обмотка.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях Ваз 21099 с монтажным блоком типа 2114–3722010–60: 1.Электродвигатель вентилятора. 2.Датчик 66.3710 включения электродвигателя. 3.Монтажный блок. А. К выводу “30” генератора Ваз 21099.

Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них обозначает. Часто на автомобиле выходит из строя какая либо электрика, не работают дворники, фары, габариты и др. Первым делом, в такой ситуации, нужно проверить предохранители.

Блок предохранителей находится под капотом у лобового стекла

Нажав на 2 фиксатора снимаем крышку с блока предохранителей

Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные щипцы, если их нет, то воспользуйтесь пассатижами или плоской отверткой

Вот таблица обозначений предохранителей и реле:

№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный сеет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнегосвета фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
КЗ — реле стеклоочистителя ветрового окна;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъемников;
Кб — реле включения звуковых сигналов;
К7 -реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;

Предохранитель задних противотуманных фонарей находится под панелью со стороны водителя

Довольно часто в автомобилях отечественного производства может встретиться проблема неработающего электрооборудования. В этом случае первое, что нужно сделать — это произвести проверку состояния блока предохранителей (далее — БП). Наш сайт поможет разобраться вам в том, где расположен блок предохранителей ВАЗ 21099 карбюратор, схема старого образца как выглядит и как заменить устройство.

[ Скрыть ]

Расположение и электросхема

В автомобилях ВАЗ 21099 блоки предохранителей (БП) по своей электросхеме могут быть двух типов: старого и нового образца. Модели старого образца обозначаются маркировкой 17.3722, имеют пальчиковые предохранители (далее — ПП) цилиндрической формы и устанавливались они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года. Такие БП нового образца могут иметь следующую маркировку:

  • 2114-3722010-60;
  • 2114-3722010-10;
  • 2114-3722010-18.

Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа.

В любом случае БП будет расположен в моторном отсеке: он находится со стороны водителя вод лобовым стеклом.

Схема БП старого типа

Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.


Ниже рассмотрим предназначение реле.

Номер Предназначение
1 Обеспечивает включение устройств очистки передних фар.
2 Отвечает за работоспособность моторчика для омывания заднего стекла.
3 Без этого реле будет невозможна функциональность ламп, отвечающих за включение поворотных сигналов и «аварийки».
4 Отвечает за функционирование дворников лобового стекла.
5 Специальные перемычки, позволяющие определить работоспособность лампочек.
6 Отвечает за работоспособность устройства обогрева заднего стекла.
7 Запасной ПП.
8 Отвечает за работу лампочек дальнего света.
9 Обеспечивает работоспособность ламп ближнего света.
10 Один из ПП.
11 Обеспечивает функционирование мотора вентилятора охладительной системы. Если это реле выйдет из строя, возможен перегрев двигателя.
12 Отвечает за работу рулевого гудка.

Также рассмотрим назначение каждой детали БП.

Схема БП нового типа

Также следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой.


Номер Предназначение
К1 Это реле обеспечивает функциональность заднего стекла.
К2 Компонент контроля работы ламп поворотных сигналов и «аварийки».
К3 Обеспечивает работоспособность очистителя лобового стекла.
К4 Эта деталь отвечает за функционирование ламп стоп-огней, а также габаритов авто.
К5 Без данной детали будет невозможна работа ламп дальнего света.
К6 Без этого реле механизм очистки фар работать не будет.
К7 Отвечает за функционирование электрических стеклоподъемников, если они были установлены производителем.
К8 Отвечает за рулевой гудок.
К9 Отвечает за работоспособность мотора вентилятора охладительной системы.
К11 Обеспечивает прогрев заднего стекла.
К12 Отвечает за функционирование ламп ближнего света.

Ниже рассмотрим предназначение плавких компонентов БП.

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

Выпуска до 1998 года

  1. Откройте капот и отключите минусовую клемму аккумулятора.
  2. Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
  3. На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
  4. Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
  5. Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в электропроводке. В любом случае, если вы решили сменить ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть цифра, указанная на корпусе ПП, должна совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.
  6. Закройте крышку БП и подключите аккумулятор.

Выпуска после 1998 года

Как сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

  1. Откройте капот и отключите аккумулятор: все работы с БП необходимо выполнять при отключенной АКБ.
  2. Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую вам нужно снять, чтобы добраться до элементов. Фиксирующие защелки установлены с боковой стороны, ближе к крылу авто.
  3. Произведите демонтаж крышки. На ее обратной стороне нанесена схема с местом нахождения реле и ПП. Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
  4. Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда при помощи специальных щипцов. К слову, щипцы начали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
  5. Произведите установку реле и ПП в обратной последовательности. Не забудьте подключить обратно аккумулятор.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.


БП 17.3722

Отличия между старыми и обновленными версиями следующие:

  • Элементы монтажного блока по-разному маркируются.
  • Отличается номинал у предохранителей.
  • У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь Сила тока Номер предохранителя
Резервный 10А F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников 10А F2
Плафон подсветки салона, задние фары стоп-огней 10А F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна 20А F4
Клаксон 20А F5
Резервный 30А F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки 30А F7
Резервный 7. F8
Резервный 7.5А F9
Габаритная левая фара 7.5А F10
Габаритная правая фара 7.5А F11
Фара ближнего света правая 7.5А F12
Фара ближнего света левая 7.5А F13
Фара дальнего света левая, контрольная лампочка активации дальнего света 7.5А F14
Фара дальнего света правая 7.5А F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников 15А F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Защищаемая цепь Номинальный ток Номер предохранителя
Резервный 1
Резервный 2
Резервный 3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора 16А 4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки 5
Плафон подсветки салона и выключатель стоп-сигнала 6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров 7
Электромотор вентилятора радиатора, клаксон 16А 8
Лампочка левых габаритов, лампочка задних левых габаритов 9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок 10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки 11
Розетка для переноски лампы, прикуриватель 16А 12
Дальний свет (правая фара) 13
Дальний свет (левая фара), контрольная лампочка дальней оптики 14
Ближний свет (правая фара) 15
Ближний свет (левая фара) 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:


Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№

За что отвечает:

Противотуманная фара с правой стороны

Противотуманная фара с левой стороны

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворотники
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давления масла
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей

Освещение салона
Задние фары

Стеклоподъемники

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Габарит заднего правого фонаря

Аварийка

Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

Правая фара

Левая фара

Ближний свет левой фары

Ближний свет правой фары

Резервный

Резервный

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей

Задние тормоза
Освещение салона

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Левый задний габарит

Правый задний габарит

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет правой фары

Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109.

Расшифровка блока предохранителей ВАЗ 2109 старого образца и нового образца. Монтажный блок предохранителей ВАЗ 2109, расшифровка. Замена предохранителей.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор ) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.

БП 17.3722

Отличия между старыми и обновленными версиями следующие:

  • Элементы монтажного блока по-разному маркируются.
  • Отличается номинал у предохранителей.
  • У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь Сила тока Номер предохранителя
Резервный 10А F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников 10А F2
Плафон подсветки салона, задние фары стоп-огней 10А F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна 20А F4
Клаксон 20А F5
Резервный 30А F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки 30А F7
Резервный 7. F8
Резервный 7.5А F9
Габаритная левая фара 7.5А F10
Габаритная правая фара 7.5А F11
Фара ближнего света правая 7.5А F12
Фара ближнего света левая 7.5А F13
Фара дальнего света левая, контрольная лампочка активации дальнего света 7.5А F14
Фара дальнего света правая 7.5А F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников 15А F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Функции Номер реле
Компоненты очистки передней оптики 1
Мотор омывателя заднего окна 2
Лампы световой сигнализации и поворотных сигналов 3
Моторчик стеклоочистителей ветрового окна 4
Определяет работоспособность лампы 5
Система подогрева заднего окна 6
Дальние фары 8
Ближние фары 9
Вентилятор охлаждения мотора 11
Клаксон 12

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП
Защищаемая цепь Номинальный ток Номер предохранителя
Резервный 1
Резервный 2
Резервный 3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора 16А 4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки 5
Плафон подсветки салона и выключатель стоп-сигнала 6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров 7
Электромотор вентилятора радиатора, клаксон 16А 8
Лампочка левых габаритов, лампочка задних левых габаритов 9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок 10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки 11
Розетка для переноски лампы, прикуриватель 16А 12
Дальний свет (правая фара) 13
Дальний свет (левая фара), контрольная лампочка дальней оптики 14
Ближний свет (правая фара) 15
Ближний свет (левая фара) 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Функции Номер реле
Мотор омывателя заднего окна К1
Световая сигнализация, лампочки поворотников К2
Стеклоочиститель ветрового окна К3
Габариты и лампы стоп-сигналов К4
Фонари дальнего света К5
Омыватель оптики К6
Двигатель электростелоподъемников К7
Клаксон К8
Вентилятор системы охлаждения К9
Обогрев заднего окна К11
Фонари ближнего света К12

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:

  1. Отыщите монтажный блок. Сверху он закрыт пластмассовой крышкой. Снимите ее, просто отогнув по бокам фиксаторы.
  2. Посмотрите на электросхему, что находится на крышке, Здесь обозначены места расположения предохранителей и реле. Найдите нужный вам элемент.
  3. Удалите предохранитель при помощи щипцов, которые предусмотрены в каждом монтажном блоке. Не рекомендуется удалять предохранители вручную. Реле удаляйте небольшими покачиваниями вниз-вверх.
  4. Замените перегоревший элемент и закройте крышку.

Главное реле,главное реле ваз

Главная › Новости

Опубликовано: 06.03.2018

Не заводиться инжектор 1.5 ВАЗ 2108 — 2115 и калина?просмотров 26 811 Google+

При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является сигналом к включению главного реле, через которое подаётся питание к форсункам, катушкам зажигания (модулю зажигания), реле бензонасоса и так далее. То есть если неисправно реле или цепь его включения двигатель не заведётся. Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.



Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышен характерный щелчок включения реле, необходимо контрольной лампой подключенной к минусу, проверить наличие питания на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода следующего от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях марки ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях марки ГАЗ к сочленяющей шпильке ресивера и впускного коллектора в районе четвёртого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях «Волга» частой неисправностью в этом случае является обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.


Поверка работы MAIN RELAY (главное реле)

Монтажный блок.

Распиновка монтажных блоков автомобилей ваз Какой предохранитель идет на дворники ваз 2109

Блок реле и предохранителей ВАЗ 2109 (монтажный блок) устанавливается в моторном отсеке, в отсеке перед лобовым стеклом с левой стороны

Монтажный блок ВАЗ 2109 бывает двух видов, старого образца и нового, отличаются типами предохранителей, но снятие и установка у них одинаковые. Ниже блок предохранителей старого образца ВАЗ 2109:

Снятие блока крепления предохранителей ВАЗ 2109

Откройте капот и снимите крышку с блока реле и предохранителей, нажав на пластиковые защелки

Сдвиньте резиновую крышку и отсоедините верхнюю колодку с проводами от колодки

Ослабьте две гайки блока.

Выньте монтажный блок ВАЗ 2109 из отсека перед лобовым стеклом, насколько позволяют провода, и отсоедините от него нижние блоки с проводами. Промаркируйте колодки: это облегчит работу при дальнейшей установке

Ослабьте восемь винтов крепления нижней крышки

Поддеть отверткой и перевернуть нижнюю крышку блока

Проверить состояние токоведущих дорожек и качество пайки. Устраните возможные дефекты (отремонтируйте блок своими руками), если нет, замените монтажный блок на новый.

Установка блока предохранителей ВАЗ 2109

Установите блок реле и предохранителей в порядке, обратном снятию. После установки проверьте работоспособность всех потребителей. В целях безопасности, в случае неисправности блока предохранителей ВАЗ 2109, рекомендуем заменить его на новый или доверить его ремонт автоэлектрику.

В каждом автомобиле есть блок, в котором собраны предохранители различных устройств.Чтобы все это не располагалось хаотично на кузове автомобиля, специально создали пластиковый блок с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Схема

Предохранитель — это устройство, предохраняющее, предохраняющее, в данном случае, любое электронное устройство, от возгорания, короткого замыкания. Предохранители устанавливаются так, чтобы они в случае короткого замыкания сгорали быстрее, чем защищаемый ими прибор. Таким образом, электрический ток прерывается и не поступает к устройству, если перегорела нить предохранителя.

«Девятки», то есть ВАЗ 2109 бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили этой модели до 1998 года. Внутри блока находится инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если , то причина либо в предохранителе, либо в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на автомобили 2109 после 98 года. В этом блоке уже начали использовать предохранители.

Блок предохранителей карбюраторных и инжекторных двигателей ВАЗ 2109 ничем не отличается. Деление происходит только до и после 1998 года.

Таким же образом расположен и блок питания. Находится под капотом, под лобовым стеклом слева.

Чем отличаются старые и новые блоки предохранителей на ваз 2109?

Отличия следующие:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле электродвигателя вентилятора охлаждения.

Блок старого образца

Номер предохранителя: Сила тока: Что защищает:
Ф1 10А Резервный (дополнительный) предохранитель
F2 10А Индикаторы указателей поворота, прерыватель аварийной сигнализации (при включенном аварийном сигнале), сигнальная лампа аварийной сигнализации
Ф3 10А Задние стоп-сигналы, внутреннее освещение
Ф4 20А Обогрев заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
Ф5 20А Звуковой сигнал (гудок), переключатель звукового сигнала
F6 30А Резервный предохранитель
F7 30А Электровентилятор печки, мотор омывателя лобового стекла, реле включения электровентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева заднего стекла, плафон освещения бардачка
F8 7. Резервный предохранитель
F9 7,5 А Резервный предохранитель
Ф10 7,5 А Левая фара
Ф11 7,5 А Правая габаритная фара
Ф12 7,5 А Правая фара ближнего света
Ф13 7,5 А Левая фара ближнего света
Ф14 7.5А Левая фара дальнего света, контрольная лампа дальнего света
Ф15 Правая фара дальнего света
Ф16 15А Реле указателей поворота и аварийной мигалки (при включенных поворотниках), контрольная лампа указателей поворотов, задние фонари заднего хода, реле моторедуктора и стеклоочистителя, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, топлива контрольная лампа резерва, вольтметр

Блок предохранителей 17. 3722
Реле

Вот номера реле и их функции в таблице:

Номер реле Функции
1 Выполнение очистки элементов передней оптики
2 Исправность электродвигателя омывателя заднего стекла
3 Защита от поломки лампы поворотника и световой сигнализации
4 Защита от выхода из строя электродвигателя стеклоочистителя
5 Позволяет определить исправность лампы
6 Защита от перенапряжения для обогрева заднего стекла
8 Лампы дальнего света
9 Фары ближнего света
11 Отвечает за работу вентилятора охлаждения двигателя внутреннего сгорания.Если это реле выйдет из строя, двигатель может перегреться.
12 Звуковой сигнал

Блок предохранителей новый

В таблице приводим обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. Резервный предохранитель
2. Резервный предохранитель
3. Резервный предохранитель
4. 16А Катушка реле вентилятора радиатора, электрическая цепь выключателя и двигателя печки
5. Выключатель аварийки в режиме указателя поворота, прерыватель указателя поворота, переключатель указателя поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. Выключатель и лампы стоп-сигналов, плафон
7. Лампы освещения номера, контрольная лампа включения габаритов, лампа обогрева и ручек прикуривателя, лампа перчаточного ящика, лампа выключателя и панели приборов
8. 16А Звуковой сигнал, переключатель звукового сигнала, электродвигатель вентилятора радиатора
9. Левый габаритный фонарь, левый боковой задний фонарь
10. Фонарь правый, задний габарит правого фонаря, выключатель противотуманных фар, индикатор противотуманных фар
11. Переключатель указателей поворота и прерыватель, лампы указателей поворота, сигнальная лампа в аварийном режиме
12. 16А Прикуриватель, гнездо для переноски лампы
13. Дальний свет правой фары
14. Дальний свет левой фары, контрольная лампа дальней оптики
15. Ближний свет правой фары
16. Ближний свет левой фары
Реле

В таблице приводим распиновку блока предохранителей нового образца 2109:

Обозначение реле Что он делает:
К1 Без него не будет работать мотор омывателя заднего стекла.
К2 Отвечает за работу ламп поворотников и световой сигнализации
К3 Обеспечивает работу стеклоочистителя
К4 Защищает стоп-сигналы и габариты автомобиля
К5 Обеспечивает работу дальнего света фар
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
К8 Рог или просто рожок
К9 Защищает от перенапряжения вентилятор охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает ближний свет фар

Снятие и замена

Если какое-либо устройство не работает, первое, что нужно искать, это причину из самого простого действия, и это проверка предохранителя. То есть сначала ищем нужный предохранитель, отвечающий за тот или иной прибор, потом проверяем, цел он или сгорел.

Как заменить предохранитель:
  1. Откройте капот, отсоедините массу (-) аккумулятора.
  2. Открыть БП.
  3. На внутренней стороне крышки блока есть обозначение, где и какой предохранитель находится.
  4. Удалите предохранитель.
  5. Поставь новый и проверь.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как удалить БП.

Как припаять схему блока предохранителей.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для объединения электропроводки. Основной задачей блока питания является предотвращение поломок электрооборудования, установленного в автомобиле.

Блоки крепления предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива (инжектор или карбюратор) абсолютно не играет роли. БП будут отличаться только годом выпуска автомобиля. То есть монтажные блоки для инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он находится

Нужный блок находится под капотом напротив места водителя, фактически под самим лобовым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — выпуска до 1998 года и выпуска после 1998 года.Старые автомобили комплектуются блоком питания с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. Реле, проволочные контакты и предохранители припаяны к плате. На обновленных версиях «девяток», выпускавшихся после 1988 года, БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.


BP 17.3722

Различия между старой и обновленной версиями следующие:

  • Элементы монтажного блока обозначены по-разному.
  • Номинал предохранителя другой.
  • В новом блоке нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Крепление блока предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищенная цепь Сила тока Предохранитель №
Запасной 10А Ф1
Лампа аварийной сигнализации, прерыватель аварийной сигнализации, указатели поворота 10А Ф2
Плафон, задние стоп-сигналы 10А Ф3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, компонент обогрева заднего стекла 20А Ф4
Клаксон 20А Ф5
Запасной 30А Ф6
Освещение вещевого ящика, контрольная лампа включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, мотор омывателя ветрового стекла, моторчик вентилятора печки 30А Ф7 ​​
Запасной 7. Ф8
Запасной 7,5 А Ф9
Фара габаритная левая 7,5 А Ф10
Фара габаритная правая 7,5 А Ф11
Фара ближнего света правая 7,5 А Ф12
Фара ближнего света левая 7,5 А Ф13
Левая фара дальнего света, контрольная лампа включения дальнего света 7.5А Ф14
Фара дальнего света правая 7,5 А Ф15
Вольтметр, сигнальная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, стояночный тормоз, давление масла, указатели поворотов, реле включения стеклоочистителей, фонари заднего хода, аварийное реле-прерыватель, указатели поворотов 15А Ф16

Блок монтажный реле ВАЗ 2109 старого образца, расшифровка

Блок предохранителей монтажный ВАЗ 2109 нового типа для карбюраторных и инжекторных двигателей, расшифровка


Новый блок питания
Защищенная цепь Номинальный ток Предохранитель №
Запасной 1
Запасной 2
Запасной 3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора 16А 4
Выключатель стояночного тормоза и гидравлической тормозной системы, аварийная лампа тормозной системы, датчик аварийного давления масла и сигнальная лампа, датчик температуры, указатель температуры охлаждающей жидкости, сигнальная лампа уровня топлива, указатель уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, контрольная и сигнальная лампы поворотников, выключатель и прерыватель поворотников, аварийный выключатель 5
Выключатель освещения салона и стоп-сигнала 6
Лампа и выключатель подсветки приборной панели, лампа подсветки вещевого ящика, лампа подсветки ручки прикуривателя и отопителя, лампа включения габаритов, подсветка номерного знака 7
Двигатель вентилятора радиатора, звуковой сигнал 16А 8
Левый габаритный фонарь, задний левый габаритный фонарь 9
Правый габаритный огонь, правый габаритный фонарь, выключатель контрольной лампы и противотуманных фар 10
Лампы указателей поворотов, выключатель и выключатель указателей поворотов, сигнальная лампа аварийного режима 11
Гнездо для переноски лампы, прикуривателя 16А 12
Дальний свет (правая фара) 13
Дальний свет (левая фара), контрольная лампа дальнего света 14
Ближний свет (правая фара) 15
Ближний свет (левая фара) 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей блок.

Как определить, что предохранитель перегорел

Неисправность предохранителя можно определить по расплавленной нити — плавкому элементу, который плавится и замыкает контакты, предотвращая воздействие высокого напряжения на электрооборудование.

Меры предосторожности при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Демонтаж и замена предохранителей своими руками (подробно)

Заказ на работу:


Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электропроводки.

Основной задачей БП является предотвращение поломок электрооборудования, установленного в автомобиле.

Схема

Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветки — выпуска до 1998 года и выпуска после 1998 года.

Старые автомобили комплектуются блоками предохранителей, маркировка которых 17. 3722. Этот БП состоит из корпуса и инженерной платы. Проволочные контакты, предохранители и реле припаяны к плате.

Более новые версии девяток, выпуск которых происходил с 1998 года, здесь БП имеет маркировку 2114-3722010-60.Здесь мы уже видим предохранители.

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива — карбюратор или инжектор — абсолютно не играет роли. БП будут отличаться только годом выпуска автомобиля. Поэтому монтажные блоки для карбюратора и инжектора одинаковые.

Искомый монтажный блок тоже везде одинаково расположен — в моторном отсеке напротив места водителя, почти под самым лобовым стеклом.

Различия

Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:

  • Детали монтажного блока имеют другую маркировку;
  • Номинал предохранителя другой;
  • В новом БП нет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.

БП старого образца

Рассмотрим сначала БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

Резервный предохранитель

Индикаторы указателей поворота, прерыватель аварийной сигнализации (в аварийном режиме), сигнальная лампа аварийной сигнализации

Задние стоп-сигналы, плафон

Элемент обогрева заднего стекла, контакты обогрева заднего стекла, гнездо для переноски, прикуриватель

Звуковой сигнал (гудок), переключатель звукового сигнала

Резервный предохранитель

Электродвигатель вентилятора печки, электродвигатель омывателя ветрового стекла, электровентилятор радиатора на реле, обогрев заднего стекла на реле, обогрев заднего стекла на контрольной лампе, освещение бардачка

Резервный предохранитель

Резервный предохранитель

Левая фара

Правая фара

Правая фара ближнего света

Левая фара ближнего света

Левая фара дальнего света, контрольная лампа дальнего света

Правая фара дальнего света

Указатели поворотов и аварийное реле-прерыватель (в режиме индикации поворотников), контрольная лампа, задние фонари заднего хода, реле моторедуктора и стеклоочистителя, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей, Вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции отвечает.

Номер реле

Функции

Выполнение очистки элементов передней оптики

Исправность электродвигателя омывателя заднего стекла

Защита от поломки лампы поворотника и световой сигнализации

Защита от выхода из строя электродвигателя стеклоочистителя

Позволяет определить исправность лампы

Защита от перенапряжения для обогрева заднего стекла

Лампы дальнего света

Лампы ближнего света

Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, возрастает риск перегрева двигателя.

Клаксон рабочий

БП нового образца

Здесь схема монтажного блока устроена несколько иначе, но она более актуальна для владельцев ВАЗ 2109, так как большинство доживших в эксплуатации до наших дней девяток являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и для инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, для которой

Резервный предохранитель

Резервный предохранитель

Резервный предохранитель

Катушка реле вентилятора радиатора, электрическая цепь выключателя и двигателя печки

Выключатель аварийки в режиме указателей поворота, прерыватель указателя поворота, переключатель указателя поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, выключатель гидравлической тормозной системы, выключатель ручного тормоза

Выключатель и лампы стоп-сигналов, плафон

Лампы освещения номера, контрольная лампа включения габаритов, лампа обогрева и ручек прикуривателя, лампа перчаточного ящика, лампа выключателя и панели приборов

Звуковой сигнал, переключатель звукового сигнала, двигатель вентилятора радиатора

Левый габаритный фонарь, левый боковой задний фонарь

Правый габаритный фонарь, правый задний фонарь, выключатель противотуманных фар, индикатор противотуманных фар

Выключатель указателей поворота и прерыватель, лампы указателей поворотов, контрольная лампа аварийного режима

Прикуриватель, гнездо для переноски лампы

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа дальней оптики

Ближний свет правой фары

Ближний свет левой фары

Реле

Что касается реле в монтажном блоке новой модели на ВАЗ 2109, то распиновка следующая.

Номер реле

Его функции

Без него не будет работать моторчик омывателя заднего стекла.

Отвечает за работу ламп поворотников и световой сигнализации

Обеспечивает работу стеклоочистителей

Защищает стоп-сигналы и габариты автомобиля

Обеспечивает работу дальнего света фар

Гарантирует работу омывателя оптики

Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле

Рог или просто рожок

Защищает от перенапряжения вентилятор охлаждения двигателя

Отвечает за работу устройства обогрева заднего стекла

Обеспечивает ближний свет фар

Необходимо не только понимать расположение того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Демонтаж и замена

При выходе из строя того или иного оборудования необходимо в первую очередь проверить состояние отвечающего за него предохранителя.

На практике снять и удалить предохранитель или реле, которые уже не подходят, несложно. Для этого вам нужно:

  • Поднимите капот и отсоедините минус от аккумулятора. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
  • Найдите монтажный блок.Он расположен в моторном отсеке напротив места водителя прямо под лобовым стеклом. Сверху блок закрывается пластиковой крышкой. Чтобы снять его, просто нажмите на защелки по бокам;
  • Снимите крышку и посмотрите на ее заднюю часть. Есть схема подключения, где указано расположение того или иного предохранителя, реле. Просто найдите элемент, отвечающий за вышедшее из строя оборудование, по таблицам выше;
  • Удалите предохранитель. Все монтажные блоки снабжены специальными клещами.Ручное извлечение предохранителей не рекомендуется. Реле снимаются легкими покачиваниями вверх-вниз;
  • Замените неисправный компонент.

Неисправность предохранителя определяется по оплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму аккумулятора и проверить работу оборудования.

Где находится блок предохранителей карбюратора ВАЗ 21099 схема? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой. Также чертится условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в салоне. Здесь находятся предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

Схема блока предохранителей на ВАЗ 21099

В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


Принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей.Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. В старых автомобилях эта схема отсутствовала. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (РИСУНОК 1), который находится под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения там идентичная. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

В автомобиле для каждой электрической цепи установлены ограничения по току. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он просто сгорит при малейшем превышении его нормы. Если поставить его с более высоким номиналом, то при превышении допустимого значения произойдет воспламенение электропроводки.Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Запчасти изначально ставятся в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 точно так же, но только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (а также магнитолы), размещены внутри салона.

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может быть 30 ампер. В блоках нового образца его заменили на стандарт 20 ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

  • выключить двигатель;
  • снимите минусовую клемму с аккумулятора. Желательно подождать еще несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • используйте мультиметр, чтобы найти неисправный предохранитель;
  • проверить цепь на короткое замыкание;
  • установить новый предохранитель;
  • подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

Ни в коем случае нельзя производить ремонт с использованием неоригинальных комплектующих, а тем более путем их замены на проводники сторонних производителей. Среди российских водителей популярна тенденция ставить 5-копеечную монету вместо предохранителя (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно проверить мультиметром каждую из цепей.

В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там используются одинаково.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

  • если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7.Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон;
  • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
  • реле F7 отвечает за омыватели, патрон переносной лампы и щетки заднего стекла;
  • при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в салоне).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти бракованный товар. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Замок зажигания ВАЗ 2109 Схема подключения проводов. Брызги Замок зажигания ВАЗ

Одним из важнейших узлов автомобиля ВАЗ 2109 является замок зажигания (ЗЗ).От его исправности зависит успешный запуск автомобиля и работа многих потребителей электросети. Статья посвящена ЗЗ девятке, ее устройству, основным неисправностям. Дана инструкция, как снять и отремонтировать узел.

[Скрыть]

Устройство замка зажигания ВАЗ 2109

ЗЗ бывает старого и нового образца. Старый имеет 4 положения, длинный ключ и реле. Реле в новом нет, там 3 положения и короткая клавиша.

Замок зажигания ВАЗ 21099, как и другие модели, выполняет две функции:

  • механическая — блокирует руль без ключа;
  • электрический — замыкает контакты в зависимости от положения ключа.

Схема

Схема замка зажигания является положением ключа в замке и может быть представлена ​​в виде таблицы:

Характерные неисправности

Поскольку замок зажигания выполняет на ВАЗ 2109 две функции, характер неисправностей можно разделить на механическая и электрическая, хотя чаще всего ломается замок при переделке стартера:

  1. К механической неисправности относится заедание сердечника, в любом положении: физически невозможно повернуть ключ.В этом случае можно ввести внутрь немного силиконовой смазки. Если не поможет, придется снимать замок зажигания и менять на новый.
  2. Электрические неисправности могут возникать при определенном положении ключа при нарушении целостности электросети в выключателе. При отсутствии контакта все компоненты системы работать не будут. Если контакт есть, но замыкание не идет туда, где надо, чревато КЗ и перегревом ЗЗ. Может расплавиться, появится специфический запах (автор видео — MAQS Mac).

Инструкции по ремонту и замене

В основном ZZ можно отремонтировать. Ремонт обычно заключается в замене жилы или контактной группы. Если после ремонта проблема осталась, значит надо.


На ВАЗ 2109 замена сердцевины состоит из следующих действий:

  1. Сначала снимается защитно-декоративный кожух с рулевой колонкой, а также переключатели стекол и поворотов.
  2. Замок крепится с помощью винтов и крючковых защелок.С завинчиванием шурупов могут возникнуть проблемы, так как у них срезаны головки. Чтобы их снять, нужно сначала ослабить ударами зубила, а затем открутить пассатижами. Можешь осторожно вкручивать винты.
  3. Далее отсоедините хомуты, выведя их из зацепления.
  4. Выдвинув боковой штифт, можно снять сердцевину. Если не получилось, керн можно просверлить тонким сверлом. В крайнем случае придется демонтировать весь узел.
  5. На следующем этапе необходимо отсоединить разъем, штекер провода, а также провод массы.
  6. Нажав на защелку, можно снять крышку и контактную группу.
  7. Вставьте новый сердечник и проверьте работу. При повороте ключа все процессы должны работать.

Проверьте замок рулевого колеса. Если руль не блокируется при полном повороте, необходимо отрегулировать положение замка на колонке.

  • перед отключением контактов желательно им присвоить номера, это поможет избежать ошибок при подключении;
  • если в конструктиве контактной группы присутствует стопорное кольцо, то предварительно его нужно снять с помощью шитья.

Зная, как устроена ваз 2109, и имея хоть небольшой опыт работы, можно выполнить ремонт своими руками, не прибегая к помощи специалистов. Это можно сэкономить на обслуживании.

Неисправности замка зажигания ВАЗ 2109 явление достаточно распространенное. Этот элемент состоит из двух частей: механической и электрической.
Из-за этой неисправности замок зажигания на ВАЗ 2109 для многих может представлять большую проблему, справиться с которой самостоятельно невозможно.Данная публикация ставит перед собой цель ознакомить читателя со всеми известными неисправностями замка зажигания и объяснить способы их устранения.

Что такое я

Для начала даем структуру замка.
Узнаем как он выглядит, каков принцип работы и так далее:

  • Как уже было сказано, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, не зависящие от замка.Вот они: подсветка номерного знака, стоп-сигналы, габариты, аварийка, лампочка салона и подсветка на торпеде.

  • Замки зажигания разные: нового или старого образца. Первая разновидность без реле имеет три положения и короткий ключ, вторая с реле — четыре положения и длинный ключ.

Схема

Ниже приведена типовая схема замка зажигания на «девятке».

Характерные неисправности

Замок относится к системе зажигания автомобиля.Сразу отметим, что при обнаружении неполадок их можно устранить своими руками, ведь, как правило, на девятку устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как убедиться в неисправности

Ниже совет, как убедиться, что замок зажигания действительно не работает:

  • Вставьте ключ зажигания и поверните его в определенное положение. Обязательно вхождение в эту цепь в цепочке.Смотрим по схеме: если в положении «1» клавиша, то ли наружное освещение или приборы управления;
  • Рекомендуется проверить на всех позициях замка. Если наблюдаются отклонения от нормы, проблема с замком;
  • Проверить работоспособность замка зажигания можно и следующим способом: покрутить руль, который не должен блокироваться. Блокировка на рабочем руле должна быть только на вторичном повороте ключа из положения «1» в положение «2»;

  • Надежно, работает ли замок, можно: взять обычную переносную лампу и подключить ее одним концом к массе, другим — к замку.Включите зажигание — если лампочка горит нормально, замок в порядке. Если лампочка слабо горит или не горит — замок неисправен.

Общие неисправности

Среди них на первом месте стоят следующие:

  • Замок поощряет. Это наблюдается даже у «девяток», когда замок новый. Причина в заводском браке или в том, что показано ниже.

Примечание. Стан блокировки может быть из-за проблем взаимодействия со стартером.В этом случае необходимо ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок будет сломан.

  • Замок со временем может износиться, что приведет к его плохой работе;
  • Замок зажигания легко обнадеживает при неудачной попытке угона автомобиля, а также любом неаккуратном обращении.

Ремонт и замена

Как правило, замок можно починить. Если это не удается, его придется полностью заменить (см. ).
Ремонт замка в большинстве случаев сводится к замене личинки или контактной группы. Если после этого проблема не устранилась или есть возможность поменять замок целиком, то лучше сделать последний.

Личинки и их замена

Итак, сделайте следующее:

  • Снимите крышку и отверните болты крепления, затянув хомут замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и зубило.Болты сначала ослабляются надуванием шишек, а затем откручиваются проходом.

  • Две части хомута, разъединяющиеся так, что они выходят из зацепления;
  • Личинка может быть заменена уже на этом этапе эксплуатации;
  • Вытаскиваю боковой штифт, удерживающий личинку в замке.

Совет. Личинка легко демонтируется тонкой отверткой, например, от часов. При этом нужно постучать по замку молотком.

  • Если вытащить личинку, после того, как был удален боковой штифт, ничего не получится, можно попробовать выбить личинку тонким сверлом;
  • Если снова не удалось снять личинку, рекомендуется окончательно снять замок;
  • Снимите заглушки проводов.

Примечание. Один из штекеров (тот, что с большим разъемом) находится под торпедой. Чтобы его снять, нужно засунуть руку под панель.

  • Если замок зажигания с реле, то используйте его из-под панели;
  • Размыкатель разъема;
  • Так же снимаем провод массы;
  • Снимите крышку, нажав на защелку, а затем на контактную группу;
  • Теперь удалить личинку будет гораздо проще;
  • Меняем на новый;
  • Проверка работы на месте перед сборкой всего на место.Поверните ключ внутри замка — все описанные выше процессы должны сработать.

Примечание. Не забудьте проверить также работу блокировки руля. Если рулевой вал не блокируется при полном повороте балки, отрегулируйте правильное расположение замка на колонке.

  • После тщательной проверки, убедившись, что все работает правильно, затяните болты до отрыва головки. Использовать желательно ключ на «10».

Контактная группа

При выходе из строя замка этот, с точки зрения денежных затрат, самый выгодный.Действия сводятся к снятию замка (как это сделать, написано выше).
Вот некоторые рекомендации, которые необходимо соблюдать:

  • Перед отключением контактов необходимо их пронумеровать во избежание путаницы;
  • Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое необходимо раскрыть. Сделать это проще всего с помощью шитья.

Неисправности замка зажигания на ВАЗ 2109 удастся устранить своими руками.В процессе работы будет очень полезно изучить различные фото — материалы и схемы, посмотреть тематический видео обзор.
Цена ремонта или замены замка будет минимальной, так как все работы представленные в нашей инструкции выполняются своими силами.

Одним из ключевых узлов на автомобиле ВАЗ 2109 является замок зажигания. Электрическая схема машины использует его в качестве коммутационного узла, обеспечивающего напряжение нужных цепей электроснабжения. Если этого не происходит из-за выхода из строя выключателя, возможно отключение отдельных групп потребителей или автомобиля в целом — он просто не заводится.

Устройство и принцип сборки замка

На автомобиль ВАЗ 2109 можно установить 2 штатные модификации замка. Старый имеет каталожный номер 21080-3704005-60. Четыре положения ключа (длинные), а также содержит реле зажигания. Новый узел с номером в каталоге 21080-3704005-30 имеет всего три положения ключа, реле в нем нет.

Для соединения всех проводов на Замок ВАЗ 2109 используется контактная группа. Каждое из положений ключа соответствует своей марке, а значит, потребительским группам.

Где ключ Что происходит
Положение «0». Контакты «30» и «30/1» замкнуты. Все зависимые силовые цепи отключены.
Позиция «I». В этом положении подается напряжение на элементы системы управления зажиганием. Для этого белый с коричневым проводом замыкается, а розовый с черным и синим. При этом образуется несколько групп контактов.Например, «30 внутр» включает в себя силовую цепь наружного, в том числе дальнего света, подсветку приборной панели. Контакты «30/1» и «15/1» подают напряжение на лампы указателей поворота, заднего хода, элементы системы зажигания и т. д. Пара «30/1», «15/2» питает фары дальнего света. ближнее/дальнее освещение, противотуманки, омыватель, вентиляторы.
Позиция «II». Включенное на предыдущей ступени реле зажигания продолжает работать. Основной является пара контактов «30», «50», подающая напряжение на работу стартера. Параллельно он должен образовывать цепочку из контактных составов «30/1», «15/1», а также «30/1», «15/2». Потребители, которые подключаются, аналогичны описанным для позиции «I». Розовый провод в контактной паре вместе с черным замыкается на красный (вместо синего).
Позиция «III». Используется для подачи напряжения на компоненты системы парковки («30/1 P») и габаритного освещения/подсветки приборной панели («30 int»). Черный провод образует замкнутую цепь вместе с коричневым и розовым.
Замок

, его схема выполняет две функции: электрическую и механическую. Суть в том, чтобы сначала закрыть определенные контактные группы исходя из ключевой позиции. С точки зрения механики, при выключении зажигания руль блокируется, что делает невозможным его вращение. То есть вторая функция – защитная.

Возможные неисправности и способы их устранения

Характер неисправностей узлов замка на автомобиле ВАЗ 2109 также может быть электрическим или механическим.

К первой группе относятся нарушения целостности электрических цепей в выключателе при определенном положении ключа. При отсутствии контакта могут не работать подключенные потребители, либо машина вообще не заводится. Если контакты есть, но они не замкнуты теми участками цепи, которые должны, это чревато коротким замыканием и термическим повреждением замка. Он начнет таять, появится характерный запах. В зависимости от масштабов бедствия, скорее всего, потребуется замена контактной группы.

С точки зрения механики может заглохнуть при любом положении ядра/личинки. В этом случае повернуть ключ в замке физически невозможно. Единственный верный вариант ремонта будет замена всего узла.

Для диагностики неисправностей в электрических цепях необходимо иметь в наличии следующие инструменты.

  1. Мультиметр или тестер. При его отсутствии, как вариант, можно использовать контрольную лампочку, работающую под напряжением 12В.
  2. Набор отверток, ключей для демонтажа замка. Поскольку единственным вариантом устранения механических неисправностей является замена вышедших из строя деталей, то они и в данном случае подойдут.

Перед тем, как приступить к диагностике, вам придется отключить клеммную колодку и прозвонить все контакты в той последовательности, которая соответствует каждому из положений ключа. Для наглядности следует электрическая схема агрегата. Если цепь замкнута, на приборе будет присутствовать индикация сопротивления.

Замену замка следует начинать с его обесточивания.Для этого придется ослабить гайку крепления и снять минусовую клемму аккумулятора. После этого снимается защитно-декоративный кожух, поворотные выключатели/стеклопакеты. Замок к рулевой колонке крепится с помощью четырех винтов или двух винтов и крючковых защелок. Снять его может быть проблематично из-за винтов. В этом случае их придется резать или сверлить, делая все предельно аккуратно. Клеммная колодка отсоединена, и процесс демонтажа можно считать оконченным.

Сборка нового ключевого узла происходит аналогично, но в обратном порядке.

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны быть замкнуты определенные электрические цепи. Если этого не произойдет, то не будут работать как минимум определенные потребители, максимум машина не заведется. При устранении неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 нельзя забывать о проверке.


Необходимые инструменты

— Тестер (мультиметр или аналогичный прибор в модульном режиме).
Если тестера нет, можно использовать контрольную лампу (лампочка на 12 В с припаянными проводами).

Подготовительные работы

— Снимите нижнюю часть пластикового покрытия рулевой колонки, чтобы облегчить доступ к соединительному блоку замка зажигания.

Ваз 2108, 2109, 21099 Проверка замка

— Находим и отсоединяем соединительную колодку замка зажигания под панелью приборов;

— На части колодки жгута проводов, ведущей к замку зажигания, проверить исправность замыкания его контактов в определенной последовательности.

Поверните ключ в замке зажигания в 3 возможных положения. Используем тестер в модульном режиме, прижимаем его выводы к стопорным контактам замка или подаем плюс с аккумулятора через контрольную лампу на один проверяемый вывод, минус с аккумулятора на другой. Если контакты замкнуты, тестер должен показать наличие некоторого сопротивления, контрольная лампа горит. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность контактов в замке зажигания ВАЗ 2108, 2109, 21099

1.Положение ключа в замке зажигания 0 (запрещено).
Контакты под напряжением 30 и 30/1

Выводы в колодке коричнево-розового провода.

2. Положение ключа в замке зажигания – 1 (зажигание).
Контакты под напряжением — 30 и внутр (наружное освещение, приборы освещения, сигнализация дальнего света), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, омыватель лобового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворотов, свет задний ход, приборы управления), 30-15/2 (Ближний и дальний свет фар Фонарь, фартурные очистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в колодке черно-розовым, коричнево-белым, коричнево-синим проводом.

3. Положение ключа в замке зажигания 2 (стартер).
Контакты под напряжением — 30 и 50, 30/1 и 15/1, 30 и вн (пускатель).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (стояночное).
Контакты под напряжением — 30 и внутр, 30 и 1-р (электрические цепи указаны в п.2). Контакт «Р» до 1988 года использовался для включения габаритных огней.

Выводы в колодке черно-розового провода от замка зажигания.

> Замок зажигания ВАЗ 2108 2109 21099 Есть старые и новые образцы:
-Звезда на четыре положения, реле и длинный ключ,
-Новый без реле и с коротким ключом на три положения.
Функции у замка зажигания две:
-Электрическая: замыкание контактов в зависимости от положения ключа.
-Maeanic: блокировка руля без ключа. То есть без ключа невозможно повернуть руль, даже если рулевой машиной будет электрическая часть замка. Чтобы повернуть руль, потребуется разобрать замок и снять механическую блокировку.
Неисправностей По электрической части замка зажигания ВАЗ 2108 2109 21099 всего две (как и всей электрики):
1) Нет контакта в определенном положении ключа. При этом машина может, или отдельные потребители не будут работать.
2) наличие контакта где не надо. В этом случае замок начинает плавиться, дымить и издавать характерный запах.
Замена
1) Снимите катушку рулевого колеса. Для этого откручиваем винты, скрепляющие верхнюю и нижнюю его части между собой. Сняв защиту, сразу же получите доступ к замку зажигания и кражам выключателей.

Чехол Руль ВАЗ 2109

2) Откручиваем отверткой пластиковую облицовку замка зажигания. Убери это.

Замок зажигания ВАЗ 2109

3) Снимите контактную группу замка зажигания.

Подключается к остальной проводке с помощью вилки.Если замена производится на замке зажигания нового образца, то придется немного переделывать проводку.

Контактная группа замка зажигания ВАЗ 2109

Подключиться несложно, так как у них разные выбранные схемы.
4) Затем откручиваем механическую часть замка крепящегося к рулю.

Замок зажигания без контактной группы

Открутить механическую часть замка

Новый замок устанавливается в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить на бесконтактный весь замок.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для проверки исправности замка в случае подозрений нужна схема, с указанием замыкания контактов между собой при разных положениях ключа в замке зажигания .

Схема нового замка зажигания образца

Схема старого замка зажигания образец

Схема представлена ​​ниже:
Пояснения к схеме (по цветам проводов контактной группы):
Красный — на стартер,
Розовый — +12В,
Коричневый — +12В на включение реле зажигания ,
Белый — включение реле зажигания,
Черный, Синий — Прочие потребители.
Положение ключа «0»:
Ни один провод в контактной группе не должен прозваниваться с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении на реле зажигания и на синий с черным проводом подается питание от системы зажигания ВАЗ 2108 2109 21099.
Белый замкнут с коричневым, розовый с синим и черным.
Положение ключа «2»:
В этом положении опять же реле зажигания остается включенным, подается +12В на реле включения стартера.
Белый с коричневым, розовый с красным и черным.
Положение ключа «3»:
В этом положении замкнуты цепи, обеспечивающие подсветку авто, габаритов, сигнализации дальним светом фар.
Коричневый закрытый черным, энергичный черным.
Типичный пример неисправности контактной группы: машина не заводится. Крутящий стартер,. Начинаешь грешить на выключатель, датчик Холла,. Но потом оказывается, что все в порядке, просто система зажигания не съедена. То есть от замка зажигания ВАЗ 2108 2109 21099 не течет на систему зажигания.

Инжектор

как работает. Замена и проверка

Необходимо будет рассмотреть особенности, которые имеет бензонасос ВАЗ 2109. Если в системе впрыска топлива инжектор, то насос электрического типа. Его применение связано с тем, что возникает необходимость управления подачей топлива в камеры сгорания. Но, как известно, бензин сначала поступает на специальную рампу, в которой смешивается с воздухом в определенной пропорции (14 к 1). В нем поддерживается постоянное давление, при котором смесь подается в камеру сгорания через отверстия в электромагнитных форсунках.Это устройства, которые преобразуют топливно-воздушную смесь в очень мелкие капли. По сути, камера сгорания воспламеняет туман, в котором бензин находится во взвешенном состоянии.

Принцип работы топливного насоса

В системе подачи топлива нет ничего сложного. Обычный насос, который приводится в действие ротором электродвигателя. Для защиты всей топливной системы от попадания мелких частиц используется фильтр. Но на этом возможности не заканчиваются, ведь стоит отметить, что необходимо поддерживать давление в рампе на одном уровне.Бензонасос ВАЗ 2109 (инжектор без него просто не может работать) при условии, что он будет постоянно качать бензин, будет повышать давление все выше и выше. И от этого работа системы будет нарушена.

Поэтому необходимо провести регулировку давления. Для этого используется специальное устройство, которое называется регулятором давления. Он установлен в топливной рампе и соединен с трубопроводом, служащим для сброса лишнего топлива в бак. При включении зажигания производится опрос датчика давления в рампе, и включается привод топливного насоса.После того, как давление в рампе поднялось до необходимого значения, топливный насос отключается. Поэтому он не работает постоянно.

Как снять бензонасос

Расположен под задним сиденьем бензонасос ВАЗ2109. Инжектор подразумевает его установку непосредственно в баке. Дело в том, что насос погружной. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает за счет того, что поплавок перемещает ползунок на переменном сопротивлении. При этом изменяется ток в цепи питания.Количество сдачи определяет количество бензина, оставшегося в баке. Для снятия насоса необходимо использовать пассатижи, отвертку и ключ на 8.

Возможно, причина отсутствия подачи топлива, неработающее реле бензонасоса ВАЗ 2109. Инжектор в своем составе имеет его, как и предохранитель, который запросто мог сгореть. Перед началом работы тщательно очистите всю крышку, чтобы пыль после снятия не попала внутрь бака. Затем с помощью отвертки ослабьте хомуты, которыми стягиваются шланги.Снимите их, если не получается руками, то попробуйте аккуратно сжать их пассатижами и прокрутить. Затем с помощью ключа на 8 откручиваем все гайки крепления крышки к корпусу бака. Обратите внимание на то, что есть шайбы. Не теряйте их. Вот и все, теперь помпу можно смело снимать для замены или ремонта.

Проверка работы насоса

Проверить легко даже без спец. бензонасос ВАЗ 2109. Форсунка не может работать без давления в топливной рампе.Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно соединить его клеммы с аккумулятором. Если боитесь, то включите на обрыв одного провода лампу накаливания. Он поможет определить исправность обмотки двигателя. Обратите внимание, что фильтр должен быть максимально чистым. Если он забит, то меняйте его. В противном случае насос не сможет создать нужное давление.

Установка насоса

Обратите внимание на состояние проводов при замене бензонасоса ВАЗ 2109.Инжектор подразумевает питание двигателя от бортовой сети, поэтому обрывов и разрушения изоляции быть не должно. Установка топливного насоса осуществляется в последовательности, обратной снятию. Сначала поместите кузов в бак, встав на шпильки. Затем затяните все гайки, затем замените шланги и соедините штекер с проводами.

р>>

Бензонасос ВАЗ-2109: инжекторный и карбюраторный двигатель

В статье пойдет речь о бензонасосе ВАЗ-2109, а также рассмотрены варианты исполнения этого узла в карбюраторных и инжекторных двигателях. Стоит обратить внимание на то, что это совершенно разные конструкции, мало похожие друг на друга. Но функция у них та же – обеспечить нормальное значение давления в системе впрыска топлива. Итак, какая конструкция насосов, применяемых в карбюраторных двигателях? Об этом нужно поговорить подробнее.

Топливный насос карбюраторный


Корпус его состоит из двух половин — верхней и нижней. Причем внизу прикреплен небольшой рычаг, с помощью которого газ вручную нагнетается в магистраль, идущую к карбюратору.При этом бензонасос ВАЗ-2109 работает от распределительного вала. Карбюратор получает топливо небольшими рывками, порциями. При этом заполняется поплавковая камера, выполняющая роль буфера при циркуляции топлива. Внутри насоса находится диафрагма. Он приводится в движение кулачком, который, в свою очередь, происходит от распределительного вала посредством стального стержня. На распределительном валу имеются выступы, за счет которых возможно перемещение штока.



Неисправности насоса


Существует несколько основных неисправностей, присущих топливным насосам, устанавливаемым на карбюраторные двигатели. При этом большая часть поломок связана с диафрагмой. При нагреве начинает гнуться гораздо хуже, поэтому подкачки бензина не происходит. Бензонасос ВАЗ-2109 имеет достаточно простую конструкцию. Его цена в магазинах составляет примерно 500 рублей. Поэтому заменить его полностью гораздо проще, чем делать ремонт. В большинстве случаев он оказывается неэффективным, так как качество входящих в ремкомплект элементов зачастую крайне низкое. Но запас часто выходит из строя. Он сделан из стали, вот только о качестве производители особо не думают, не закаляют.Следовательно, происходит очень быстрый износ.

ТНВД




Имеет несколько иную конструкцию, так как имеет электропривод. Место установки бензонасоса находится в баке, под задним сиденьем к нему можно получить доступ. Привод электрический, в ногах пассажира на переднем сиденье предохранитель и реле бензонасоса ВАЗ-2109. Если при включении зажигания не слышен характерный звук запуска мотора, в первую очередь проверьте целостность реле и предохранителя. И только после этого можно пробираться дальше — к проводке и самому бензонасосу. Последняя представляет собой небольшой насос с фильтром (его еще называют в народе «памперсы»), а также электродвигатель, приводящий в движение всю конструкцию. Обратите внимание, что к баку проложены две магистрали — одна для подачи топлива на рампу, а вторая для возврата излишков бензина. Конечно, требования к магистралям другие – обратка должна выдерживать меньшее давление.

Замена и ремонт ТНВД


Чтобы получить доступ к месту установки этого элемента топливной системы, потребуется откинуть низ заднего сиденья.Для этого достаточно открыть дверцу и потянуть за петлю, которая находится примерно посередине сиденья. Ближе к правой двери находится место установки. Вы это сразу увидите, так как будет вырез в ковре и шумоизоляции. Убираете кусок обшивки в сторону и снимаете пластиковую крышку. Под ним шпильки, к которым крепится корпус насоса с датчиком уровня.

Ключом на 8 отверните все гайки и аккуратно снимите шайбы. Обратите внимание, что перед этим желательно очистить всю верхнюю часть бака, которая видна из-под ковра, от пыли и грязи.Затем обязательно демонтируйте два шланга, которые подключены к насосу. Только после этого аккуратно, стараясь не повредить датчик уровня топлива, вынимайте бензонасос ВАЗ-2109. Аналогичные действия производятся при замене бензинового фильтра. Для того, чтобы проверить работоспособность двигателя, необходимо подать на него напряжение напрямую (кратковременно). Это говорит о том, что двигатель находится в хорошем состоянии. Если он не вращается, то лучше его заменить.

Втягивающее реле.Цанангудзо памусоро пайо

Zvichida, motokari imwe neimwe inotarisana nechinetso chekutanga uye retractor relay, apo panguva yakakodzera motokari inongoramba kutanga. Uye kana iwe wakanyatsoteerera ne electrochain, bhatiro inotambirwa, pane chinhu chimwe chete chakasara — kutsvaga kuparara mukutanga uye mumativi ayo. Чимве чазво нчекудзореразве, иё ятинотаура памусоро пезува ранхаси.

Ндингазива сей кана чикаму ичи чисина кунака чири чакаканганисика?

Nenzira, iwe unogona kusarudza kuparara kwetereta relay asati anotanga kubviswa.Нокуда Квейзви, волшебник инокурудзира кугадзириса нхубу мбири идзи кумашуре квечигадзирва. Iwe unofanirwa kuita izvi nechinhu chesimbi (somuenzaniso, iwe unogona kushandisa chero chidimbu chetambo). Pakuvhara, magetsi ose achashandiswa kumhepo yekutanga. Ико рета эстафета эстафета хайна куканганишва. Мучиитико ичи, нянзви ичашанда пасина цанангудзо йекупедзисира. Изви звононготаура незвекушая кваке. Зваканака, кана кушанда муньяя йекутанга чигадзирва чинонготанга, сака чиконзеро чекукундикана кунофанира куцвага майри.Kudzoka kwekudzorera kuchave panguva imwechete iyo iri mamamiriro ezvinhu akanaka, uye haifaniri kunge yakasvibiswa.

Чии чиногона куконзера купара?

Chimwe chezvikonzero zvinowanzoitika ndechokuneta kwezvinhu, ndiko kuti, kupfeka kwavo uye kubvarura. Uyezve, rekotora inotora zvakare inogona kuputsa nekuda kwekupiswa kwemahwendefa ari mukati mawo. Uye iyo yekupedzisira inowanzokonzera ndiyo kupisa kwekumhanya. Muzviitiko zvose, kugadziriswa nekugadziriswa kwezvikamu zvinosungirwa (zvisinei kana mhepo isingazofi).

Ичо чинотанга кудзорера чинотора ВАЗ 2109-2110 чиношандука сей?

Kutanga, unoda kubvisa zvigaro kubva kubheti, sezvo chikamu ichi chisina kuwanikwa chiri pamatsetse emagetsi. Zvino iwe unofanirwa kubvisa орехи akachengetedza moto wekudzivirira. Iyi nhoo inofanirawo kubviswa. Kuti uite izvi, iwe uchada kambani yakakosha yekutsvaga kuti usvike kumiti inobata chikamu ichi nekijini yekusimbisa скобка. Iko kwepakisi yepasi yekugadzirisa kwekutanga inofanira kushandiswa pasi pekombiyuta, mushure mekunge zvakakosha kubvisa matiro ose epamusoro.

Saka takaenda kune zvakare. Asi basa iri harina kupedzerwa, nokuti chikamu chisina kubviswa hachina kubviswa zvakadaro. Uye kuitira kuti ubvise rektaiti, bvisa mubatanidza kubva pane zvakabuda uye usiyenutva pedyo navo. Звадаро, унода кубвиса тамбо кубва памутамбо. Mushure meizvi, uchishandisa karoti yekodhi, rega kubvisa nhungi dzekusimudza dzedambo rekutengesa, uye bvisawo mabhoti ose anonamatira chimbo chedu kune anotanga.

Uye chinhu chekupedzisira chatinofanira kuita ndechokuti tisiyane nechechi.Kuti uende kumurasikiti, unofanirwa kubvisa якорь kubva mumotokari uye kubvisa zvakachengeteka chikamu chakaputsika. Запасные части inotsiviwa nenzira imwe chete.

Sezvaunogona kuona, pasinei nekuvaka kwakanyanya kwechikamu ichi, zvinenge zvakaoma kubvisa uye zvakare kuisa zvakare. Saka, kana zvichidiwa, chengetedza zvose zvakaputswa zvikamu uyenutswe, uyewo usakanganwa nezvebhuku reVAZ yako.

Бензонасос ВАЗ-2109: инжекторно-карбюраторный двигатель

В статье будет рассказано о бензонасосе ВАЗ-2109, а также о вариантах исполнения этого узла в карбюраторных и инжекторных моторах.Стоит обратить внимание на то, что это совершенно разные конструкции, мало чем отличающиеся друг от друга. Но функция у них та же – обеспечить нормальное значение давления в системе впрыска топлива. Итак, какая конструкция насосов, которые используются в карбюраторных двигателях? Об этом следует поговорить подробнее.

Топливный насос карбюраторной системы

Корпус его состоит из двух половин — верхней и нижней. А внизу прикреплен небольшой рычажок, при помощи которого осуществляется ручная подкачка бензина в магистраль, идущую к карбюратору.При этом бензонасос ВАЗ-2109 работает от распределительного вала. Карбюратор получает топливо небольшими рывками, порциями. При этом заполняется поплавковая камера, выполняющая роль буфера для циркуляции топлива. Внутри насоса находится диафрагма. Он приводится в движение кулачком, который в свою очередь — от распределительного вала посредством стального стержня. На распределительном валу имеются выступы, за счет которых возможно перемещение штока.

Неисправности насоса

Существует несколько основных неисправностей, присущих топливным насосам, устанавливаемым на карбюраторные двигатели. И большая часть повреждений связана с диафрагмой. При нагреве начинает сильно хуже гнуться, поэтому и нет подкачки бензина. Бензонасос ВАЗ-2109 устроен достаточно просто. Цена на него в магазинах около 500 рублей. Поэтому гораздо проще заменить его полностью, чем ремонтировать. В большинстве случаев он оказывается малоэффективным, так как качество входящих в ремкомплект элементов зачастую крайне низкое. Но удилище часто выходит из строя. Он сделан из стали, да только производители особо не думают о качестве, не закаливают его.Следовательно, происходит очень быстрый износ.

Топливный насос инжекторный

Имеет несколько иную конструкцию, так как имеет электрический привод. Место установки бензонасоса — в баке, под задним сиденьем к нему можно получить доступ. Привод электрический, в ногах пассажира на переднем сиденье находится предохранитель и реле бензонасоса ВАЗ-2109. В том случае, если при выключенном зажигании характерного звука запуска мотора не слышно, предварительно проверьте целостность реле и предохранителя. И только после этого можно пробираться дальше — к проводке и самому бензонасосу. Последняя представляет собой небольшой насос с фильтром (его еще называют в народе «памперсы»), а также электродвигатель, приводящий в движение всю конструкцию. Обратите внимание на то, что к баку проложено две магистрали — одна для подачи топлива на рампу, а вторая — для возврата излишков бензина. Надо ли говорить, что требования к магистрали иные – обратка должна выдерживать меньшее давление.

Замена и ремонт ТНВД

Для доступа к месту установки этого элемента топливной системы потребуется откинуть низ заднего сиденья. Для этого достаточно приоткрыть двери и потянуть за петлю, которая находится примерно посередине сиденья. Ближе к правой двери находится место установки. Вы это сразу увидите, ведь в ковролине и шумоизоляции будет вырез. Кусок крышки убираем в сторону и снимаем пластиковую крышку.Под ним шпильки, к которым крепится корпус насоса с датчиком уровня.

Ключом на 8 необходимо открутить все гайки и аккуратно снять шайбы. Обратите внимание, что перед этим желательно очистить всю верхнюю часть бака от пыли и грязи, которая видна из-под ковра. Затем необходимо демонтировать два шланга, которые подключены к насосу. Только после этого осторожно, стараясь не повредить датчик уровня топлива, вынимайте бензонасос ВАЗ-2109.Аналогичные действия производятся при замене фильтра очистки бензина. Для проверки работоспособности двигателя необходимо подать напряжение непосредственно на него (кратковременно). Это говорит о том, что двигатель находится в хорошем состоянии. Если он не вращается, лучше заменить его.

Схема автомобильного реле

Реле — это переключатели, управляемые электроэнергией, как и другие переключатели, компьютер или модуль управления. Назначение реле — автоматизировать эту мощность. для включения и выключения электрических цепей в определенное время.Реальность Преимущество реле больше, чем автоматизация. Они также обеспечивают возможность коммутации нескольких цепей, в том числе разных типов напряжения, в одном и том же реле одновременно.

Релейные переключатели

12 В постоянного тока являются лучшим решением для приложений с полным напряжением, поскольку они позволяют цепи с низким током управлять цепью с большим током, как автомобильный гудок, фары, вспомогательные лампы, двигатели вентиляторов, двигатели вентиляторов и бесчисленное количество оборудования, существующего сегодня на транспортных средствах.

Заглянуть внутрь реле

Если бы мы открыли реле, то увидели бы катушку электромагнита, контакты и пружина. Пружина удерживает контакт в положении пока через катушку не пройдет ток. Затем катушка генерирует магнитное поле, которое включает и выключает контакт.

Номера реле

Глядя на схему, мы видим распиновку типового реле на 12В.Обратите внимание, что каждый штифт пронумерован. 85 и 86 — контакты катушки, а 30, 87 и 87а — контактные штифты.

87 и 87a — это два контакта, к которым будет подключаться 30. Если катушка не активирован, 30 всегда будет подключен к 87a. Вы можете думать о это как переключатель в OFF. Когда ток подается на катушку, 30 затем подключен к контакту 87. Вы можете подключить реле, чтобы они были открытыми или закрытыми, в зависимости от того, как вам нужно, чтобы ваш аксессуар работал.Если вы хотите нормально закрытое реле, вам нужно будет подключиться к 87a. Если вы хотите нормально открытый реле, вы подключитесь к 87.

Хотя большинство реле имеют маркировку внизу, вы всегда можете найти 30-контактный штифт установлен перпендикулярно штифтам 87 и 87а для легкой идентификации к источнику питания.

Выход для реле

Понимая, что 85 и 86 являются контактами катушки, эти контакты передавать ток через катушку.85 будет использоваться для заземления вашего реле, а 86 будет подключен к переключаемая мощность.

87 и 87a будут подключены к вашим управляемым аксессуарам которые вы хотите включать и выключать с помощью реле.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
