Стартер

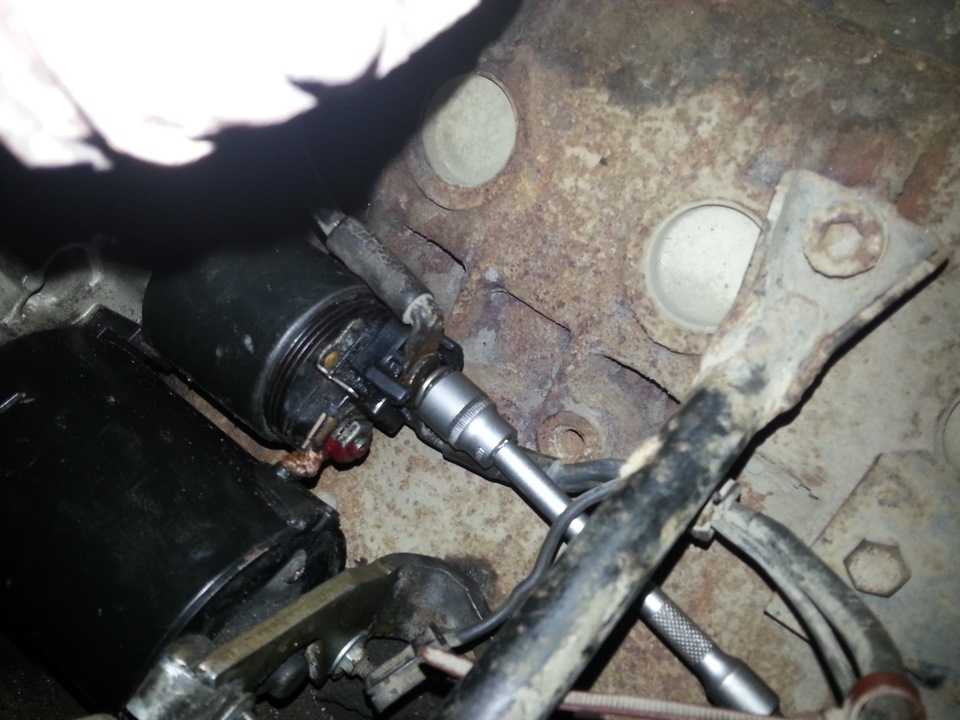

Стартер на правой стороне двигателя труднодоступен (на иллюстрации показан 4-цилиндровый двигатель)

На иллюстрации показан стартер (5-цилиндрового двигателя) в разобранном виде

Запуск двигателя

При повороте ключа зажигания в положение «Start» питание поступает на клемму 50 втягивающего реле, расположенного сверху на стартере. При этом рычаг включения вводит шестерню стартера по спиральным виткам в зацепление с зубчатым венцом маховика двигателя. Только после полного зацепления шестерни втягивающее реле включает полностью поступающее от клеммы 30 питание аккумулятора, и тогда стартер сильно прокручивает двигатель. Двигатель стартера и шестерня связаны между собой через редуктор. Поэтому электродвигатель вращается значительно быстрее, чем шестерня. Когда двигатель запущен – шестерня снова выходит из зацепления с маховиком.

Снятие стартера

Отсоединить провод «массы» от аккумулятора, в противном случае велика опасность возникновения короткого замыкания. Снять нижнюю защиту моторного отсека (глава Элементы кузова). Поднять автомобиль спереди справа и зафиксировать. Снять все провода со втягивающего реле. Снять крепление стартера спереди по направлению движения (там, где оно есть). Выкрутить крепежные болты либо гайки на крепежном фланце стартера (то есть сзади по направлению движения). Снять стартер.

Замена щеток

Если стартер не работает, то, возможно, все дело в износе его щеток. Угольные щетки можно приобрести только в комплекте с крепежной пластиной. Поскольку корпус стартера после вскрытия нужно герметизировать, то в магазине запчастей вам потребуется и герметик D 3. Далее для моделей с 4-цилиндровым двигателем потребуется мощный паяльник и припой.

Снять стартер. На закрытой стороне стартера вывернуть два винта с прорезью в головке, крепящих маленькую крышку подшипника, снять крышку. Снять стопорную шайбу и регулировочную шайбу с находящегося под крышкой вала. Снять оба винта (или гайки со шпилек) с задней крышки корпуса и снять крышку. Измерить длину щеток – минимальная длина 8 мм. Для замены щеток отсоединить крепежную пластину от втягивающего реле. Снова собрать стартер, при этом загерметизировать крышку корпуса, крепежные винты и крышку подшипника.

Снятие втягивающего реле

Снять стартер. Отсоединить провод от стартера. Выкрутить три винта на крепежном фланце втягивающего реле. Немного отжать втягивающее реле и вынуть проушину из рычага включения стартера.

Реклама

Блок предохранителей реле Audi 80 90

Рассмотрены автомобили Audi 80 б4 1991, 1992, 1993, 1994, 1995 года выпуска.

Блок предохранителей в моторном отсеке.
Блок расположен в задней левой части моторного отсека.

Расшифровка:

1. реле
2. диагностический разъем
3. предохранители 1-21. У автомобилей с дизельными двигателями предохраните­лей 22.
4. дополнительные предохранители 23-32
5. четыре запасных предохранителя
6. обозначение реле на крышке распреде­лительной панели
7. зажим для снятия и установки предохра­нителей

Схема расположения предохранителей и реле в блоке.

Расшифровка:

№	Назначение	Ампер
1	Противотуманные фары, задние противотуманные фонари	15
2	Аварийная сигнализация	15
3	Звуковой сигнал, обогрев сидений	30
4	Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики	15
5	2-я скорость вращения вентилятора обдува радиатора	30
6	Задние правые габаритные и стояночные огни	5
7	Задние левые габаритные и стояночные огни	5
8	Правая фара дальнего света, сигнальная лампочка дальнего света	10
9	Левая фара дальнего света	10
10	Правая фара ближнего света, электродвигатель регулировки положения правой фары	10
11	Левая фара ближнего света, электродвигатель регулировки положения левой фары	10
12	Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора	15
13	Топливный насос	15
14	Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер	5
15	Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер	25
16	Обогрев заднего стекла, обогрев зеркал	30
17	Вентилятор обдува салона, автоматический кондиционер	30
18	Электрические зеркала	5
18	Очиститель заднего стекла (Avant)	15
19	Центральный замок, обогрев цилиндра выключателя замка, противоугонная система	10
20	Вентилятор обдува радиатора, 1-я скорость, вентилятор салона	30
21	Диагностический разъем	10
22	Не используется (автомобили с бензиновыми двигателями)
22	Свечи накаливания (автомобили с дизельными двигателями)	80

Дополнительные предохранители, нижний ряд:

23	Не используется	—
24	Не используется	—
25	Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется	5
26	Разъем для прицепа	30
27	Система зажигания/впрыска топлива	10
28	Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется	10
29	Стоп-сигнал	10
30	Регулировка скоростного режима (автомобили с АКП) У автомобилей с дизельными двигателями не используется.	5
31	АБС, блокировка дифференциала	15
32	Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива	10

Расшифровка реле:

1 — реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка.

2 — реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения

3 — реле включения вентиляторов

4 — реле омывателя фар

5 — Х-контакт реле разгрузки

6 — реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)

7 — реле звукового сигнала

8 — реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно.

9 — реле интервального режима стеклоочистителя

10 — реле топливного насоса

11 — реле вентилятора обдува радиатора для включения 1-й ступени вращения

*Внимание! У автомобилей с дизельными двигателями поз. 2 и 3 не заняты, а реле 10 — это реле свечей предварительного подогрева

Дополнительный блок реле в салоне Audi 80 b4.

Для доступа к блоку открутите 4 шурупа и снимите крышку.

Схема расположения реле в блоке.

На разных модификациях автомобилях не все реле установлены.

Расшифровка:

1. Система АБС
2. Сигнальная лампа ремней безопасности
3. Блок управления внутренним освещением
4. Блок реле муфты кондиционера
5. Стеклоочиститель и стеклоомыватель заднего стекла
6. Устройство контроля давления масла, блок управления переднего освещения
7. Не используется
8. Не используется
9. Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
10. Не используется
11. Не используется
12. Пассажирские сиденья с подогревом
13. Водительское сиденье с подогревом
14. Реле люка на крыше автомобиля
15. Блок управления люком и дверными стеклами с электроприводом
16. Блок управления люком и дверными стеклами с электроприводом
17. Реле сигнальных ламп противоугонной сигнализации
18. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Назначение реле для дизельных двигателей.

Расшифровка:

5 — реле электротока

12 — реле акустического сигнала (не закры­тая дверь, не пристегнутый ремень)

13,14 — реле управления рециркуляцией ОГ

15 — реле контроля ламп освещения

18 — реле 3-й скорости вращения вентиля­торов обдува радиатора (обычно это 2­я скорость)

К — предохранитель вентилятора обдува радиатора

S — предохранитель электротока

Описание предохранителей

Чтобы увидеть предохранители Ауди-80, следует открыть капот — блок находится сзади в левой части. Он состоит из:

• реле
• диагностического разъема;
• основного — 21 штука (у дизельных комплектаций их 22) , дополнительного и запасного (4 штуки) блоков предохранителей;
• крышки распределительной панели со схемой реле;
• зажима для снятия и установки предохранителей.

Дополнительный блок находится в салоне Ауди 80, чтобы добраться до него, потребуется отвинтить четыре шурупа и снять крышку.
