Радиатор отопителя ВАЗ-2108: 1102.8101.100 (2108.8101.000)



радиаторы на К-744р1, радиатор К-744, радиаторы ПТЗ, радиатор К-700, радиатор К-701,

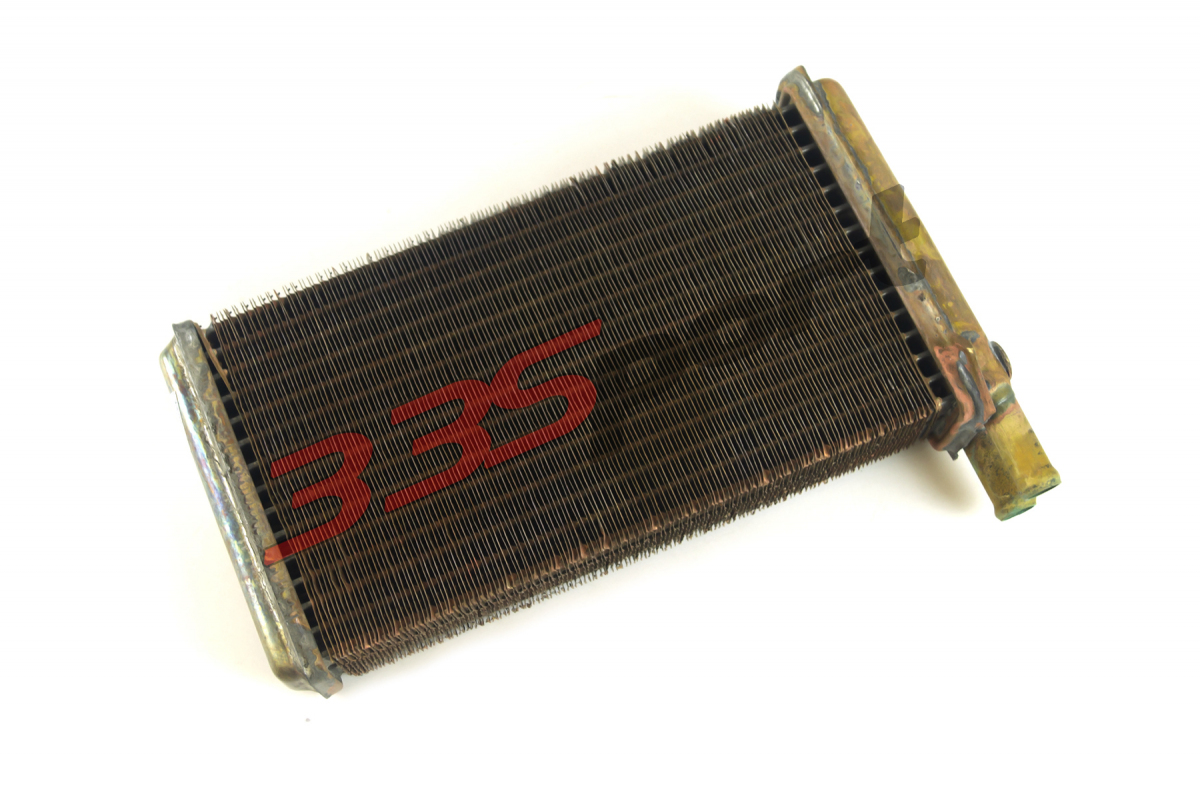

Радиатор печки 1102.8101.100 ( 2108.8101.000 )
Применяемость: автомобили ВАЗ-2108, ВАЗ-2109
Техническая характеристика:
Исполнение: медно-латунный, 2-рядный, пластинчатый
Сердцевина: трубчато-пластинчатой конструкции
! трубчато-пластинчатые радиаторы более жесткие в сравнении с трубчато- ленточными
Диаметр патрубков,мм.: вход/выход  - 16
Теплоотдача,кВт: - 7
Расход ОЖ лит/мин: - 17
Масса,кг: - 2
Производитель: Оренбургский радиатор
1102.8101.100 и  2108. 8101.000 полностью взаимозаменяемые
! радиатор 1102.8101.100 подходит для установкм в кабину машиниста тепловоза ТЭП-70

в замен штатного радиатора отопителя, доработок не потребуется

Отгрузим транспортной компанией: [email protected]

* Цена не является публичной офертой, технические характеристики носят информационный характер.
  Мнения и рекомендации отражают только нашу точку зрения и не являются официальными.

1102.8101.100 радиатор отопителя ВАЗ-2108,ВАЗ-2109,Таврия
медн-латунный,трубчато-ленточный по традиционной технологии
Аналог: бюджетный вариант 2108-8101060 Wonderful
- чертеж радиатора печки ВАЗ-2108 с размерами


Радиатор печки ВАЗ-2108,радиатор печки ВАЗ-2109 : [email protected] ru

Оренбургский радиатор, радиатор Wonderful, радиатор Luzar, радиатор охлаждения Лузар

Замена радиатора печки ВАЗ 2108, 2109 и 21099 с низкой и высокой панелью

Если менять радиатор печки на ВАЗ 2108 (2109 или 21099) с соблюдением всех рекомендаций, то перед этой процедурой обязательно надо сливать охлаждающую жидкость и полностью разбирать приборную панель. Однако опытные автовладельцы рекомендуют проводить работу проще: без разборки приборной панели и даже без предварительного слива антифриза. Описанным ниже способом можно заменить радиатор отопителя на ВАЗ 2108, 2109 и 21099 как с низкой, так и с высокой панелью. Для проведения работ вам понадобится помощник.

Замена радиатора отопителя на ВАЗ 2109 с высокой панелью

1. Радиатор печки находится в ногах переднего пассажира, так что для проведения работ лучше снять переднее пассажирское сиденье.

2. Найти с правой стороны болты, которые крепят панель, и открутить их.

Расположение болтов, которые надо открутить, чтобы заменить радиатор печки на ВАЗ 2108, 2109 или 21099

3. Немного потянуть на себя панель и в образовавшуюся щель вставить распор (подойдет деревянный брусок соответствующего размера).

При замене радиатора печки на ВАЗ 2109 надо соблюдать осторожность

4. Закрыть краник, подложить старые тряпки в тех местах, где может произойти утечка ОЖ.

5. Открыть капот и крышку расширительного бачка на радиаторе. Чтобы снизить давление в системе, закрыть крышку.

Радиатор отопителя находится в районе между бардачком и нижней полкой. Дальнейшие действия надо выполнять очень быстро, чтобы не допустить разлива антифриза. Кроме того, чтобы заткнуть шланги, идущие от радиатора, нужны две резиновые заглушки.

6. Приготовить одну резиновую заглушку, просунуть руки через отведенную панель к радиатору.

7. Снять нижний патрубок и БЫСТРО заткнуть отверстие большим пальцем левой руки, затем правой рукой вставить в шланг заглушку.

8. Взять заранее приготовленную емкость под охлаждающую жидкость, поставить ее под патрубок, убрать палец и слить ОЖ.

9. Повторить эту операцию с верхним патрубком.

10. Когда охлаждающая жидкость будет слита, можно вынуть радиатор печки и поставить новый. При извлечении радиатора отопителя его нужно сначала приподнять вверх, слегка сдвинуть, а потом тянуть вниз.

Замена радиатора отопителя на ВАЗ 2108, 2109 или 21099 с низкой панелью

В общих чертах, порядок действий при замене радиатора печки на ВАЗ 2109 с низкой панелью похож на аналогичные для высокой панели. При этом времени должно уйти чуть меньше, так как поменять радиатор печки можно без снятия пассажирского сиденья

. Кроме того, опытные автовладельцы советуют снять кожух руля, чтобы он не пострадал при отгибании панели.

Обратите внимание, что по окончании работ обязательно надо удалить с рук охлаждающую жидкость, так как она опасна для здоровья! Руки обязательно надо вымыть и вытереть насухо!

Схема и устройство печки ВАЗ-2109

Многие автовладельцы, сталкиваясь с проблемами системы отопления, сразу обращаются в автосервис, а есть и такие кто предпочитают решить проблему самостоятельно. Но для этого необходимо знать, как работает отопитель и расположение его основных элементов.

Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.


Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

  • 2 ряда трубок.
  • 2 ряда охлаждающих пластинок.
  • 2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Электрическая составляющая печки

Ниже представлена электросхема включения вентилятора. Чтобы он заработал, нужен датчик температуры, который стоит в радиаторе. Когда ОЖ достигает определённой температуры, датчик подаёт сигнал и вентилятор включается автоматически.

Основные составляющие:

  1. Монтажный блок.
  2. Зажигание.
  3. Добавочное сопротивление (резистор).
  4. Мотор.
  5. Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

На некоторых автомобилях установлен ещё старый монтажный блок, в таком случае вентилятор включается через реле.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками. Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать.

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Радиатор ВАЗ 2109. Важные моменты и инструкции.

Безотказная работа любого автомобиля невозможна без системы охлаждения. Главным элементом этой системы является радиатор, который представляет собой резервуар, изготовленный из синтетического материала или алюминия, снабженный ребрами с левой и правой стороны.

Постоянная циркуляция охлаждающей жидкости по специальным каналам, позволяет поддерживать определенный температурный режим, необходимый для нормальной работы двигателя.

Выход устройства охлаждения из строя, протечка охлаждающей жидкости, недостаточный ее уровень, в конечном итоге может привести к перегреву двигателя и в конечном результате к его поломке. Радиатор ВАЗ 2109 можно подвергнуть ремонту, после выявления основных причин, которые могли служить отказу в его эффективной работе.

Снятие радиатора и его последующую установку на место, необходимо выполнять на холодном двигатели автомобиля. Перед установкой нового или отремонтированного радиатора, следует проверить его на герметичность.

Для этого достаточно заглушив патрубки, опустить его в ванну с водой и подвести воздух давлением 0,2 Мпа. Если в течение 30 секунд на поверхности не появились пузырьки, то можно считать, что на герметичность устройство проверку прошел. Все работы по ремонту и замене радиатора можно произвести самостоятельно своими руками, не прибегая к помощи специалиста.

Замена радиатора ваз 2109

Демонтаж вышедшего из строя устройства системы охлаждения производится в следующей последовательности. Фото, которые сопровождают весь процесс демонтажа, помогут легко и быстро справиться с поставленной задачей:

  • снимаем аккумуляторную батарею;
  • производим слив охлаждающей жидкости;

  • отсоединяем провода датчика включения электрического вентилятора;

  • отворачиваем две гайки и два болта, с помощью которых крепится кожух электрического вентилятора;

  • отвернув две гайки крепления, снимаем кронштейн;

  • отсоединяем колодку с проводами, посредством которых подается питание на электродвигатель вентилятора радиатора;

  • наклонив кожух с электрическим вентилятором по направлению к двигателю, вынимаем кожух вентилятора из моторного отсека;

  • ослабляем хомуты крепления и отсоединяем два верхних шланга подходящих к радиатору;

  • отсоединяем нижний шланг;

  • наклонив радиатор по направлению к двигателю, вынимаем его;

  • снимаем с радиатора подушки нижнего крепления, если они вынулись вместе с установочными штифтами радиатора. При необходимости, в случае потери упругости и наличию порванных мест, производим их замену.

Установка радиатора охлаждения производится в обратной последовательности.

Стоит отметить, что одной из причин постоянного перегрева радиатора может служить его засорение. В этом случае, достаточно промыть радиатор большим напором воды.

Занимаясь ремонтом двигателя, стоит сразу проверить радиатор на герметичность

Радиатор печки ваз 2109

С наступлением холодов, практически все обладатели ВАЗ 2109 сталкиваются с проблемой не эффективной работы печки. Причин для этого может быть множество, но как одна из основных - выход из строя радиатора печки. Тогда, даже при нормальной температуре охлаждающей жидкости в 90 градусов, в салон будет поступать еле теплый воздух, которого не хватить даже на прямой обогрев лобового и боковых стекол, не говоря уже о создании комфортного микроклимата в салоне автомобиля. Устройство обогрева печки ваз 2109 может выйти из строя или работать с малой производительностью в том случае, если есть воздушные пробки. Судить о наличие такой проблемы можно по холодному воздуху, поступающему из дефлекторов системы охлаждения при полностью открытом кране. Решить эту проблему можно достаточно простым способом: установить передние колеса автомобиля на возвышенность, открыть краник печки до упора и погазовать.

  • Обнаружение в салоне охлаждающей жидкости может говорить только ободном, радиатор отопителя потерял свою герметичность и требуется его замена. Замену можно произвести самостоятельно, своими руками, не прибегая в очередной раз к помощи специалиста, достаточно хорошо изучить предоставленные фото и следовать рекомендациям:
  • необходимо слить охлаждающую жидкость из системы охлаждения автомобиля, при этом краник на отопителе салона должен быть полностью открытым;
  • снимаем панель приборов;
  • с правой стороны печки находится винт, с помощью которого производится крепление хомута тяги, регулирующей заслонку обогрева лобового стекла – его необходимо отвернуть;

  • отворачиваем три винта, с помощью которых производиться крепление радиатора печки;
  • вынимаем радиатор из корпуса отопителя;

  • ослабляем хомуты крепления шлангов и снимаем их с патрубков радиатора отопителя;
  • при необходимости, производим очистку устройства от пыли, грязи, постороннего мусора.

Установку производим в обратной последовательности.

Очень часто, чтобы уменьшить шум работы вентилятора печки, производя тюнинг автомобиля, его меняют на более совершенную модель

Посмотрев предоставленное видео, можно более подробно понять весь процесс работы.

Замена радиатора печки ВАЗ 2109 (высокая и низкая панель): видео инструкция

Протекание радиатора в моделях ВАЗ-2109 является наиболее частой неисправностью этого функционального узла. В данном контексте потребуется замена печки.  Однако это не является одной причиной, по которой может потребоваться ремонт. В статье мы определим самые вероятные проблемы, а также рассмотрим, какой радиатор лучше приобрести.

Определяем неисправности

Выявляем неисправность радиатора. Первым сигналом на то, что присутствует неисправность, является частое заливание тосола в бачок. В данной ситуации нельзя сказать точно, что проблема кроется именно в радиаторе. Виновниками могут быть патрубки или кран отопительной системы. Для изоляции варианта с краном достаточно проверить салон машины на неприятный запах и капли тосола на напольном покрытии. Если таковых нет, дело точно не в кране. Чтобы определить состояние патрубков, получите к ним доступ, чтобы визуально осмотреть. Таким образом вы поймете, протекают они или нет.

Если проблем как таковых нет – загвоздка кроется именно в радиаторе. Решать проблему необходимо достаточно оперативно, так как тосол может попасть в салон и испортить ковролиновое покрытие.

Подбор детали

Перед заменой первым делом необходимо подобрать радиатор и купить его. На рынке сегодня доступны алюминиевые и медные радиаторы.

Алюминиевые обладают следующими особенностями:

  • низкая цена;
  • высокая теплопроводность;
  • при поломке ремонт невозможен.

Читайте также: Замена заднего подшипника ступицы ВАЗ 2109

Медные радиаторы характеризуются следующим образом:

  • в отличие от алюминиевых аналогов, показатель теплопроводности выше;
  • при течи всегда можно запаять деталь;
  • стоимость несколько выше от алюминиевых аналогов;
  • цена ремонта также не отличается дешевизной.

Высокая цена на медные радиаторы, а также низкий спрос делает медные радиаторы редкой деталью, которую не всегда можно найти в магазинах (выпуском занимается незначительное количество производителей).

Какой выбрать – решать только вам. В данной статье вы узнаете только информацию для размышлений, на основе которой можно сделать осознанный выбор. Главное, что стоит отметить – не покупайте окрашенные радиаторы.

Пошаговый процесс замены радиатора печки

Итак, как же производить замену радиатора на примере автомобиля ВАЗ-2109? Проведение работ возможно двумя методами – со съемом приборной панели и без демонтажа приборки.

Первый вариант предполагает более легкий процесс, который займет около 6 часов по времени. Во втором все будет несколько сложнее, но затраченное время не превысит двух часов. Здесь быстро или легко – решать вам. Мы расскажем о том, как произвести замену без разбора приборной панели автомобиля.

Для начала подготовьте следующие инструменты:

  • две отвертки – накрест и плоская;
  • трещотка с набором головок;
  • любая емкость объемом до 8 л, чтобы можно было слить охлаждающую жидкость;
  • резиновые перчатки, чтобы не получить химический ожог;
  • гаечные ключи.

Работы рекомендуется выполнять в гараже со смотровой ямой.

После того как все подготовлено, можно начинать замену радиатора печки на автомобиле ВАЗ-2109. Следуя нашим рекомендациям, процесс покажется не таким уж и сложным.

Начнем:

  1. Наденьте перчатки, залезьте в смотровую яму. Открутите крышку радиатора, слейте жидкость в емкость. Чтобы упростить процесс, возьмите шланг длиной 1 м и диаметром 1 см.
  2. После того как вся жидкость сольется, на глаз должно получиться около двух литров, необходимо слить охлаждающую жидкость системы охлаждения двигателя. Для этого достаточно найти соответствующую пробку на моторе и сделать все аналогично действиям с радиатором. Откручивание кнопки осуществляется при помощи ключа диаметром 17 мм.
  3. На следующем шаге опускаются патрубки хомутов, и сливаются остатки тосола из системы отопления. Для этого из салона необходимо добраться до этих узлов и провести данную процедуру. Легче это сделать из переднего пассажирского места.
  4. Слив весь тосол, переходите к демонтажу радиатора. В первую очередь выкручивайте шурупы, которые удерживают переднюю панель.
  5. Следующим шагом выкрутите шуруп на задней стенке бардачка и шуруп, размещенный рядом с боковым пассажирским зеркалом заднего вида.
  6. Как только все шурупы выкручены, передняя панель должна свободно двигаться вверх/низ. Для упрощения работы поднимите ее вверх до максимума и подложите под нее брусок размером 7 см.
  7. Разместитесь спиной на коврике пассажирского места и открутите 3 шурупа, которые удерживают печку и демонтируйте ее.
  8. На этом этапе оклейте новый радиатор резинкой и поставьте на место. Перед установкой не забудьте почистить этот участок.
  9. Завершающий шаг: соберите всю систему в обратном порядке. Это уже не должно вызвать дополнительных трудностей.

Читайте также: Замена пыльника ШРУСа ВАЗ 2109 без снятия привода

Как только все работы завершены, залейте в систему тосол (охлаждающую жидкость). Желательно заливать свежую жидкость, но можно взять и ту, которую сливали. Заливайте до уровня «max» на расширительном бачке. После этого заведите двигатель примерно на 15 минут, впоследствии долейте еще жидкости.

На этом процесс замены радиатора печки в автомобиле ВАЗ-2109 завершен.

Схема радиатора печки ваз 2109 – АвтоТоп

Если при плановом осмотре бачка с охлаждающей жидкостью Ваз 2108 2109 21099 Вы заметили, что её стало меньше, долили до нормального уровня, а через несколько дней уровень снова упал. То значит в системе охлаждения где-то есть течь. Ищется она при помощи визуального осмотра: проверяются места крепления шлангов, хомуты, отсутствие трещин в шлангах.А если при осмотре вы выяснили,что охлаждающая жидкость течет в салон , то это указывает на подтекание радиатора отопителя Ваз 2108 2109 21099. При данной неисправности тосол как правило начинает капать на педаль газа, а вместе с ней и на обувь водителя. Тосол — жидкость едкая,поэтому можно при этом испортить хорошую обувь. Да и сам тосол стоит денег, литровая бутылка тосола стоит порядка 2$. Поэтому, как только тосол начинает вытекать из системы охлаждения Ваз 2109, необходимо находить эту утечку и устранять.
Итак, Вам предстоит замена радиатора отопителя (печки) Ваз 2109. Но к нему не так то просто подобраться.Все руководства по эксплуатации автомобиля говорят,что необходима разбирать всю переднюю панель. Конечно,без неё Вам будет гораздо удобней поменять радиатор, однако на это у Вас уйдет порядка 3 часов времени, не говоря об обратной сборке. Поэтому ниже будет приведен способ замены радиатора отопителя Ваз 2108 2109 21099 без снятия передней панели.
Но сначала Вам необходимо слить весь тосол из системы охлаждения двигателя. Всего в системе охлаждения Ваз 2109 циркулирует порядка 8 литров тосола, поэтому заранее подготовьте емкости куда будете его сливать. Оденьте резиновые перчатки, так как голыми руками тосол лучше не трогать. Также не лишним будет иметь в запасе пару литров , так как наверняка немного,но прольется.
Открываем пробку бачка с ОЖ(охлаждающей жидкостью), находим пробку внизу радиатора охлаждения.

Сливная пробка радиатора системы охлаждения Ваз 2109

Подготовьте заранее шланг длиной около метра и диаметром около сантиметра. Один конец опустите в емкость для слива тосола. Выкрутите пробку радиатора охлаждения и прижмите второй конец шланга к сливному отверстию радиатора. В радиаторе Ваз 2108 2109 21099 как правило находится около двух литров тосола. Когда тосол перестанет вытекать, закручиваем пробку назад. Теперь необходимо слить тосол малого круга охлаждения. В двигателе есть специальная пробка для слива тосола — она же самая низкая точка системы охлаждения автомобиля.

Сливная пробка системы охлаждения Ваз 2109

Подготовьте несколько пластиковых бутылок (желательно по пять литров), отрежьте им горлышки, чтобы легче было слить тосол. Отройте краник отопителя в салоне (на картинке закрыт),чтобы из радиатора вытек весь тосол.

Откройте краник радиатора отопителя Ваз 2109

Выкручиваем пробку ключом на 17 и опять прижимаем шланг к сливному отверстию в двигателе. Ждем пока весь тосол не сольется с малого круга охлаждения.Затем ставим пробку на место.

Теперь необходимо снять ослабить хомуты на радиаторе отопителя. Если Вы человек не очень худой, можно снять пассажирское кресло. Будет больше места для маневров. Не хотите снимать — отодвиньте его как можно дальше назад. Подлазим к месту крепления радиатора отопителя к шлангам системы отопления.

Хомуты радиатора отопителя Ваз 2109

Ослабляем хомуты и снимаем шланги с радиатора. Будьте готовы к тому,что может вылится еще немного тосола, поэтому имейте под рукой емкость. Поздравляю, тосол слит.

Теперь переходим непосредственно к замене печки Ваз 2108 2109 21099. Выкручиваем шурупы крепления передней панели.

Ослабьте шурпы крепления панели приборов Ваз 2109

Открываем бардачок, достаем из него все, и откручиваем шуруп на задней стенке.

Откручиваем шуруп в бардачке Ваз 2109

И откручиваем шуруп крепления панели возле бокового зеркала пассажира.

Откручиваем шуруп возле зеркала Ваз 2109

Теперь передняя панель с пассажирской стороны двигается вверх-вниз. Теперь необходимо подсунуть брусок (около 7 см в толщину) между панелью и рамой автомобиля Ваз 2108 2109 21099. Также возьмите несколько дощечек толщиной по сантиметру, если не будет хватать толщины бруска.

Бруски для отгибания панели

После этого выкрутите три шурупа крепления печки и попробуйте потихоньку доставать её.Делать это все лучше лежа на спине на пассажирском коврике. Если печка будет упираться в панель — подложите добавочную дощечку. И вот,Вы достали печку.Скорее всего она будет вся липкая и мокрая от тосола. Также на ней будут приклеены листья от березы и иголки от сосны.

Радиатор отопителя Ваз 2109

Возьмите в руки тряпку и почистите место,откуда достали печку, там наверняка будет мусор. Берем новую печку, оклеиваем её уплотнительной резинкой, идущей в комплекте и вставляем наместо. Зажимаем шурупами и подсоединяем шланги. Затем убираем бруски и закрепляем панель.
Новая печка Ваз 2108 2109 21099 установлена, но теперь необходимо залить тосол в систему. Залив тосол до нужного уровня убедитесь,что нигде нет течи и после этого заведите двигатель. После пары минут его работы вы увидите, что уровень тосола упал — это нормально, водяной насос выдавил воздух. Доливаем до нужного уровня. Ну вот и все, Ваш Ваз 2108 2109 21099 теперь оснащен новой печкой.

Обогрев салона ВАЗ 2109 обеспечивается за счет работы радиатора печки, подключенного параллельно к главному радиатору, который входит в систему охлаждения двигателя.

Внешний вид устройства

Схема отопителя

Если вы планируете проводить ремонтные, профилактические работы, менять вышедшие из строя компоненты своими руками, вам обязательно необходимо изучить устройство печки, познакомиться с расположением компонентов.

Ориентируясь на приведенную ниже схему, мы познакомим вас с устройством печки ВАЗ 2109.

Схема

Номер элемент

Что это

Скоба фиксации кожухов печки

Заслонка для управления отопителем

Левый кожух печки

Тяга заслонки для подогрева зоны ног

Уплотнительная прокладка радиатора

Прокладка уплотнительная печки

Кожухи вентилятора отопителя

Рабочее колесо вентилятора

Воздуховод для подогрева лобового стекла

Воздуховод бокового сопла

Заслонка центрального сопла

Непосредственно сама лопатка

Рычаг закрытия центрального сопла

Тяга заслонки подогрева лобового стекла

Рычаг изменений направлений потоков воздуха

Ручка управления подогревом воздуха

Ручка для подачи воздуха на лобовое стекло

Ручка для подачи воздуха к ногам

Кронштейн рычажков управления

Скоба фиксации оболочки тяги

Тяга управления краном печки

Тяга заслонки управления печкой

Заслонка подогрева зоны ног

Ось рычажков управления воздухом

Винтовой стяжной хомут

Клапан крана печки

Корпус крана отопителя

Шланги соединения крана с радиатором печки

Воздуховод внутренней вентиляции

Окна подогрева для ног задних пассажиров

Окно для подогрева зоны ног водителя

Облицовка центральной стойки

Внутренняя полость центральной стойки

Воздуховод вытяжной вентиляции

Обшивка центральной стойки

Облицовка дефлектора вытяжки

Клапан из резины

Дефлектор вытяжной вентиляции

Схемы работы печки

Вытяжная вентиляция салона

Познакомившись с компонентами печки ВАЗ 2109, давайте подробнее узнаем, как здесь все устроено и функционирует.

Расположение устройства

Принцип устройства и работы

  1. Печка включает в себя пару пластиковых кожухов (левый, правый). Они соединятся между собой скобами по периметру. Для уплотнения в пазы кожухов заложен жгут.
  2. Электрический вентилятор печки принудительно подает воздух внутрь салона. Удерживается парой винтов сверху печки. Конструкция отопителя устроена таким образом, чтобы вентилятор легко снимался через подкапотное пространство.
  3. К кожухам вентилятора закреплен электромотор. На его валу расположено рабочее колесо вентилятора с тремя скоростями. Это возможно за счет двух спиралей резистора. Чтобы получить требуемую частоту вращения колеса, имеется доп резистор. Он крепится в отверстии кожуха отопителя слева.
  4. Радиатор располагается в кожухах отопителя. Монтируется к правому из них с помощью 3 крепежей и уплотнен прокладкой из полиуретана. Радиатор состоит из двух рядов трубок, охлаждающих пластин и пластиковых бачков. Также двух.
  5. Кран отопителя состоит из корпуса, двух пар патрубков и подключен к системе охлаждения с помощью резиновых шлангов.
  6. Жидкость через радиатор циркулирует за счет работы насоса системы охлаждения.
  7. На подводящей магистрали в корпусе краника печки на оси располагается клапан крана (он пластинчатый), имеющий отверстие для пропуска жидкости охлаждения.
  8. Рычаг клапана крана соединен с рычагом рукоятки тягой. Рукоятка отвечает за управление подогревом воздуха. При повороте рычага отверстие клапана открывает магистраль и жидкость начинает поступать в радиатор.
  9. Печка управляется с помощью трех рукояток. Их рычаги расположены на осях пластикового кронштейна, закрепленного на панели приборов 4 винтами.
  10. Ручка управления подогревом воздействует на рычажок крана по средствам тяги и на рычаг привода заслонки. Полностью переместив ручку вправо, кран и заслонка полностью откроются, воздух начнет подаваться с помощью вентилятора через радиатор, где прогоняется нагретая ОЖ.
  11. В среднем положении ручки заслонка и кран переходят в промежуточное положение. Часть воздуха идет через радиатор, а другая часть — мимо него. Так эффективно обеспечивается необходимая пользователю степень подогрева воздуха в данный конкретный момент.
  12. Если ручка находится в крайнем левом положении, заслонка и кран оказываются полностью закрытыми. Как результат, идущий внутрь салона воздух не подогревается.
  13. Верхняя левая ручка отвечает за регулировку подачи воздуха в ноги пассажиров и водителя. Она соединяется с рычажком заслонки по средствам тяги.
  14. Перемещая ручку влево, заслонка обогрева зоны ног открывается и воздух через кожухи идет в соответствующие окна.
  15. Слева и справа подается воздух в ноги переднему пассажиру и водителю. Воздуховоды внутренней вентиляции позволяют доставлять воздух к ногам задних пассажиров.
  16. Ручка, которая регулирует подачу воздуха на лобовое стекло, соединяется с рычагом привода заслонки подогрева ветрового стекла с помощью тяги. Она может закрыть или открыть путь для прохождения воздуха к стеклу через воздуховоды.
  17. Чтобы обеспечить подачу воздуха пассажиров и обдуть боковые стекла автомобиля, конструкцией печки предусмотрены 4 сопла — пара центральных, левое и правое. Корпус каждого из них оснащается заслонкой с уплотнителем. Закрывая или открывая заслонку, вы регулируете интенсивность подачи воздуха. Плюс другой рычажок позволяет контролировать направление поступающего из сопла воздуха.
  18. ВАЗ 2109 оснащается системой вытяжки или вытяжной вентиляции. С ее помощью происходит отсос воздуха из салона. В случае с девяткой вытяжка располагается сзади от проемов кузова для боковых окон. Также вытяжка происходит через разряжение, которое возникает у дефлекторов во время движения автомобиля.

При возникновении проблем в работе печки можно посетить автосервис. Либо есть другой вариант — самостоятельно снять печку и попытаться ее отремонтировать, либо доверить работу специалистам. В любом случае, самостоятельно демонтировав устройство, вы неплохо сэкономите и получите важный опыт.

Снятие

Чтобы снять печку, действуйте по следующему алгоритму.

  1. Ослабьте натяжение хомутов и отключите пару шлангов от патрубков крана. Для этого сначала нужно будет снять приборную панель изнутри салона.
  2. Ослабьте хомуты и отключите от патрубков крана печки шланги. Тут уже работа выполняется через подкапотное пространство.
  3. Открутите крепежные гайки крана печки.
  4. Снимите кран со щита передней части.
  5. Демонтируйте держатель тяги крана отопителя.
  6. Рассоедините тягу и рычаг крана.
  7. Снимите чехол, который защищает рычаг коробки передач.
  8. Снимите накладку напольной облицовки.
  9. Открутите крепление облицовки пола на задней части.
  10. Снимите, сдвинув назад, облицовку тоннеля на полу.
  11. Демонтируйте воздуховод внутренней вентиляции, отключите его от корпуса отопителя.
  12. Рассоедините провода, идущие от электромотора отопителя.
  13. Отключите проводку от резистора.
  14. Открутите крепежные гайки справа от печки.
  15. Демонтируйте оставшиеся крепежи и снимите печку, прихватив с собой панель управления.

Демонтажные работы

Дальнейшие действия напрямую зависят от уровня вашей подготовки. Новичкам лучше отвезти демонтированную печку специалистам. Если же вы неплохо разбираетесь в своем ВАЗ 2109, можете попробовать провести ремонтные работы своими руками.

Печка — сложный, но очень важный узел в автомобиле. Потому за его функциональностью всегда необходимо следить и вовремя обнаруживать неисправности. Вряд ли вам захочется остаться без тепла в салоне зимой.

Здравствуйте. Хочу рассказать о самом простом способе замены радиатора отопителя на ВАЗ 2108-99 с ВЫСОКОЙ торпедой. Данный способ не требует её снятия и слива охлаждающей жидкости. В общей сложности по времени примерно весь процесс займёт от 1 часа. В остальном всё будет зависеть от вашей быстроты действий. Единственный недостаток этого метода — мы будем спиливать журнальную полку под бардачком.

Вам потребуется:
1) Ножовочное полотно по металлу
2) Крестовая отвёртка
3) Ключ на 7 или на 8 (в зависимости какие у вас хомуты)
4) Новый радиатор
5) 3 пробки от шампанского
6) Небольшая ёмкость для охлажд.жидности.

Для начала нужно снять нижнюю консоль (ту, которая отходит от рычагов регуляторов отопления салона к кожуху КПП).
Единственное, что ещё я рекомендую сделать для лучшего удобства — это отодвинуть оба передних сиденья максимально вдаль. Если Вы планируете помимо радиатора печки заменить краник, то лучше всего ещё задрать ковролин (для этого ещё нужно будет снять пластиковые накладки с порогов).
С задранным ковролином доступ к крану будет полностью свободным, вы можете лечь прямо на оба передних сиденья, так чтобы ваша голова была направлена вниз к ногам пассажира.

Сначала рассмотрим способ замены ТОЛЬКО радиатора отопителя (без крана). Разумеется, в этом случае мы оставляем старые патрубки.
И так, берём ножовочное полотно и спиливаем нижнюю журнальную полку. Примерно вот так:

После того, как отпилили, будет видно, что радиатор выйдёт без каких-либо проблем, его нужно будет просто вытянуть.

Теперь перекрываем кран, готовим пробки-затычки и ёмкость для ож. Тара нужна для того, чтобы слить тосол который остался в самом радиаторе.

Далее, откручиваем по 3 болта с каждой стороны от радиатора. Потом ослабеваем хомуты (только те, которые подходят к радиатору), но пока что их не стягиваем.
Самая сложность этого метода состоит в том, чтобы слить тосол с самого радиатора.

Я рекомендую весь пол застелить тряпками, т.к. может так случится, что из-за медлительности ваших действий и/или неаккуратности вы прольёте ож. А это случится по любому. Поэтому либо тряпки, либо влаговпитывающие коврики стелите под кран, под радиатор и в ноги переднему пассажиру.

Теперь сдёргиваем патрубки с радиатора. Сначала нижний (тот, который находится и внизу на кране, мы его перекрыли). Из самого крана ничего не польётся (т.к. он перекрыт), подставляем тару и сливаем тосол из радиатора. Затычку держите наготове! Вытечет примерно литр или больше. Как только ёмкость переполнится, затыкаете патрубок пробкой и готовьте новую тару. Пробка от шампанского в кач-ве затычки подходит лучше всего. Повторяем эти манипуляции до того, как из патрубка не будет выливаться ож. Затыкаем его пробкой.

Следующий шаг — нужно снять отводящий патрубок от радиатора. Из него может хлынуть тосол, поэтому опускать вниз его не рекомендуется, держите на том уровне, как он крепится к радиатору, тогда ничего не польётся из него. Отсюда тосол сливать не нужно, достаточно просто его заткнуть пробкой.

После всего этого вытаскиваем старый радиатор, чистим от листвы его место (я использовал пылесос в режиме "на выдув").

Теперь делаем всё по аналогии, в обратном порядке:
1) Вставляем новый радиатор.
2) Сначала втыкаем верхний патрубок (отводящий).
3) Потом нижний (из него ничего не польётся, т.к. кран перекрыт)
4) Затягиваем хомуты.

Всё. Только не забывайте, что может образоваться воздушная пробка. Про способы её устранения можно почитать в интернете.

Если Вы планируете замену радиатора и патрубков, то всё делаем так-же по аналогии, только на самом кране третьей пробкой нужно закрыть верхнюю пластиковую трубочку. Но имейте ввиду, что оттуда тосол хлынет с силой, нужно максимально быстро её заткнуть.

Если вам не хочется отпиливать эту полку, радиатор можно высунуть между бардачком и этой полкой. Для этого необходимо открутить с правой стороны все болты, крепящие торпеду и отогнуть её. Этот способ хорошо описан тут-же на сайте, ищите.
Все интересующие вопросы — в ЛС.

Какой термостат лучший ВАЗ 2107. Автосистемы

Проверка работоспособности термостата системы охлаждения двигателя карбюратора Автомобиль ВАЗ 2105, 2107, 2108, 2109, 21099. Для проверки термостата и оценки правильности его работы необходимо знать его роль в системе охлаждения автомобиля и принцип действия . Термостат разделяет два круга системы охлаждения (малую и большую) и имеет два клапана: байпасный и основной. Пока двигатель прогревается, охлаждающая жидкость циркулирует по небольшому кругу и термостату открытого перепускного клапана.Термостат не позволяет смешиваться с жидкостью из большого круга и тем самым способствует быстрому прогреву двигателя.

По мере прогрева (температура теплоносителя примерно 87º - 2108, 2109 и 80-85º - 2105, 2107.) Перепускной клапан закрывается, а основной открывается, и жидкость попадает по большому кругу. При температуре 102º (94º - для ВАЗ 2105, 2107) главный клапан термостата полностью открыт, а дополнительный - закрыт. Циркуляция проходит по большому кругу, обеспечивая нужный температурный режим для нормальной работы двигателя.

Поэтому самая простая проверка Работоспособность термостата - на ощупь, прямо на машине. Для правильной работы вначале нагревается его верхняя часть, а затем нижняя.

Порядок проверки термостата на автомобилях ВАЗ 2108, 2109, 21099 без снятия его с двигателя

При прогреве двигателя циркуляция по малому кругу. Прогревает: блок цилиндров, головка блока, блок подогрева карбюратора, печка, верхняя часть термостата.Рукой проверьте нагрев термостата: его верхняя часть должна быть теплой, а через несколько минут станет горячей. Нижняя часть термостата остается холодной. К тому же нижний шланг к радиатору тоже будет холодным, а верхний немного греется.

Через некоторое время нижняя часть термостата и нижний шланг радиатора нагреваются - это открывает главный клапан термостата. Циркуляция прошла через радиатор (большой круг).


Порядок проверки термостата на автомобилях ВАЗ 2105, 2107 без снятия его с двигателя

Чек аналогичен ВАЗ 2108, 2109, 21099, только при циркуляции по малому кругу нагреваются следующие элементы системы охлаждения: тройник головки блока, верхний шланг к радиатору, верхний бачок радиатора, печь.Нижняя часть радиатора и нижний шланг остаются холодными. После срабатывания термостата при температуре 80-85º (стрелка температуры охлаждающей жидкости находится на 3-4 мм от красной зоны) нижняя часть термостата и нижний бачок радиатора нагреваются.


Проверка снятого термостата

Вы можете проверить снятый термостат автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099. Для этого опустите его в емкость с горячей водой (Температура предварительного нагрева 73-75ºС).Далее нагрейте воду, помешивая, и наблюдайте за движением главного клапана термостата. Когда клапан начинает открываться (примерно на 1 мм), следует измерить температуру жидкости. Если термостат исправен, то он будет 81 ± 5º для ВАЗ 2105, 2107 и 87 ± 2º для ВАЗ 2108, 2109, 21099. Неисправный термостат следует за

.

Думаю, любой classicode рано или поздно сталкивается с проблемой - двигатель не прогревается до рабочей температуры или наоборот двигатель перегревается, ничего хорошего в этом нет, а в большинстве случаев именно так.Итак, в этом материале я расскажу о своем опыте замены термостата на ВАЗ-2107. Собственно ничего сверхмощного в этой процедуре нет, меняет термостат примерно за час у копчилок, но если у вас еще родные заводские трубы - наберитесь терпения, ведь они стянуты заводскими хомутами, и я бы посоветовал после первых убрать их отправить в помойку и поставить нормальные альтернативные хомуты, а так же использовать немного герметика. Вообщем процесс замены термостата :

Итак была проведена доработка open space И было решено приобрести термостат 1 шт.Зажим - 1 шт. (на всякий случай) Тосол - 3 л. (Хотя можно до 1л.), Герметик и средняя форсунка для шахты была в ужасном состоянии, на фото ниже:


Итак, руки пешком и за покупками на рынке! Из запланированного все было куплено, термостат приобретен Thomson - цена вопроса около 18 долларов. Вот фото приобретений:

И Тосол Феликс 3 литра 🙂

Теперь немного о Тославе.Для замены термостата его придется слить. Но как его слить, что с минимальными потерями и минимальными трудозатратами я подсказал Mr.ICE 🙂 Для этого нам понадобятся три вещи - старая канистра от Тосола, кусок шланга подходящего диаметра и пластиковая бутылка:


Из пластиковой бутылки Делаем лейку и надеваем на нее шланг (длину шланга тогда подбирал, пока взял с запасом):


Затем в канистре, ближе к верху вырежьте лекарство такого размера, чтобы заклевать в него шланг, так как канистра будет в лежачем положении, чтобы быть ниже радиатора. В итоге получился набор устройств для стоков Тосола:

Переходим к Тосла Джал 🙂 Начнем с радиатора - откручиваем датчик вентилятора (на фото ниже), подготовив лейку со шлангом и канистру для сбора токсола.


Внимание! При сливе не открывайте крышку радиатора, иначе давление будет настолько сильным, что вы просто освободите toosol после полива! В конце, когда давление ослабнет, можно открыть, чтобы быстрее слить остатки 🙂 Затем переходим к сливу тосола из блока.Пробка в виде болта находится на колодке слева, с водительской стороной, Вот фото:


Итак, сливаем тоосолиз блока, затем приступаем к демонтажу старого термостата. Чтобы облегчить задачу снимаем акум с машины, иначе достать будет проблематично, потом откручиваем хомуты и снимаем старый термостат, так как я тоже поменял среднюю форсунку, потом снял. Далее протираем остатки тоосола на форсунках внутри, чтобы посадить новый термостат на герметик.Зачем? И потом протекание тоосола было не больно. Выкидываем старый терморегулятор (можно оставить на сбор), берем новый, промазываем трубки, идущие к трубам, герметиком. После этого разворачиваем новый термостат на его законное место и затягиваем хомуты. Все сделано, можно залить Тосол. Перед заливкой Тосола не забудьте прикрутить датчик в радиатор и заглушку в блоке, иначе тоосол никуда не денется. Сейчас у многих при заливке тоосола возникает проблема - пробки.Чтобы этого не произошло, перед заливкой делаем следующее - ниже на фото показан шланг, прикрытый хомутом, идет в коллектор под карбюратор, откручиваем хомут и снимаем шланг:



Потом налил Тослас, пока не потечет он из штуцера, в который заправлен шланг. Как только оттуда потек Тосол - система залита 🙂 Вставляем шланг на место, закрываем пробкой радиатора, любуемся результатом своей работы 🙂

Потом акум привозим на место, заводим машину, греем, смотрим, смотрим, добавляем.Если что не так - задаем вопросы на нашем форуме. Удачи!

Охлаждение любого рабочего механизма - принципиальный момент. Если двигатель перегревается, восстановить его очень сложно: повреждены детали цилиндров и других узлов. Неизбежно придется ремонтировать весь двигатель. Низкая температура Двигатель также отрицательно сказывается на его состоянии.

О термостате

Принципиальное значение имеет работа системы охлаждения, в частности термостата.Это устройство обеспечивает необходимое поддержание температуры жидкости, охлаждающей двигатель.

Термостат ВАЗ 2107 представляет собой цилиндрический сосуд, имеющий три входа для форсунок. Один из них находится в верхней точке термостата, а патрубок от радиатора расположен внизу, еще один - сбоку.

Внутри этого важного устройства находится клапан, наполненный особым составом, это вещество расширяется с повышением температуры.

Благодаря этому эффекту поршень клапана с помощью импульса мощности открывает клапан напрямую.

В термостате ВАЗ 2107 есть перепускной клапан, он установлен на пути жидкости от мотора к выходу. Если охлаждающая жидкость имеет нормальную температуру, двигатель легко заводится, но он еще не прогрет, антифриз в этом случае движется по небольшому радиусу окружности. Дает возможность быстро прогреть силовой агрегат и тогда относительно быстро достигается рабочая температура.

Крайние температуры изменяются в пределах 80-81 градуса, в этом случае открывается главный клапан термостата.Антифриз стоит по большому кругу, включая радиатор. При этом его меняют и на небольшой кружок, при этом перепускной клапан находится в среднем положении.


Температура 94 градуса позволяет открыть клапан на максимальное значение / шесть мм /. В этом случае перепускной клапан остается закрытым. Таким образом, мы наблюдаем движение жидкости по большому циклу, при его прохождении жидкость успевает достаточно остыть.

Проблема с термостатом

Как и любая автомобильная запчасть, термостат тоже выходит из строя, поломка бывает в основном связана с заклиниванием штока центрального клапана. Благодаря этому Тосол может совершать цикл движения либо на малый радиус, либо только на большой.

Если жидкость движется по небольшому радиусу, то это может привести к перегреву двигателя, но если нет достаточного нагрева двигателя, то это тоже новость не из лучших.

Готовность к работе термостата проверяется просто. Двигатель при выходе на рабочий оборот позволяет стрелке оставаться в строго вертикальном положении, сопло радиатора заметно нагревается.

Если нет эффекта нагрева, это говорит о том, что жидкость течет по небольшому кругу.

Явная поломка существует, если обе форсунки радиатора имеют одинаковую температуру во время работы двигателя.

Здравствуйте уважаемые читатели блога Сайт! Сегодня хочу рассказать о замене термостата ВАЗ 2107.

Описание, устройство и принцип работы.

Термостат термостат «семерка», это деталь, представляющая собой цилиндрическую емкость с тремя выходами для форсунок.В верхнем торце детали находится впускной патрубок от двигателя, внизу впускной патрубок, идущий от радиатора, а третий выпуск расположен сверху сбоку. Более подробно устройство термостата можно увидеть на фото ниже.

Если двигатель запускается на «холоде», антифриз проходит через блок цилиндров и помпу, так называемый малый круг. Обеспечивает быстрый прогрев мотора. При достижении температуры от 80,6 до 81,5 градусов Цельсия начинает открываться главный клапан термостата, антифриз начинает двигаться по большому кругу через радиатор.При этом клапан перекрытия постепенно перекрывает выходящий из двигателя антифриз. При достижении температуры 94 градуса клапан открывается на максимальное значение, теплоноситель движется только по большому кругу.

Основные неисправности термостата ВАЗ 2107.

  • Перегрев двигателя - термостат открывается частично или полностью не открывается.
  • При первом запуске двигатель медленно нагревается и не набирает рабочую температуру - Термостат не закрыт.

Как проверить термостат, не разбирая?

Если агрегат рабочий, то после запуска «холодного двигателя» нижнюю форсунку, ведущую к радиатору, следует нагревать не сразу, а только при достижении температуры мотора 80-88 градусов. Также, если эта форсунка совсем не греет, но двигатель идет Не перегревается, это говорит о неисправности агрегата. Соответственно, если при минимальных температурах нижнее сопло начинает нагреваться, это тоже свидетельствует о неисправности.

Как заменить термостат ВАЗ 2107 своими руками - пошаговая инструкция.

Для замены понадобятся:

  • новый термостат
  • крестовая отвертка
  • хомуты (по необходимости)
  • форсунки (по необходимости)
  • охлаждающая жидкость
  • герметик (по необходимости)
  1. В первую очередь необходимо слить охлаждающую жидкость (только на холодном двигателе).
  • загоняем машину в яму (машина должна стоять строго горизонтально!),
  • рычаг подачи теплого воздуха Сдвигаем вправо,
  • откручиваем и снимаем пробку расширительного бачка,
  • откручиваем пробку пустой горловины радиатора,
  • открутите пробку сливного отверстия На блоке цилиндров (установите пакет под слив!),
  • открутите пробку отверстия радиатора (заранее установите пакет под слив!),
  • Остаток охлаждающей жидкости можно слить, отстегнув расширительный бачок крепления ремня и подняв его вверх.

  1. Для удобства аккумулятор можно снять.
  2. Открутите старые хомуты и снимите термостат.


  1. Далее устанавливаем новый термостат (при необходимости можно заменить форсунки и хомуты).
  2. Залить охлаждающую жидкость, проверить новую деталь (описана выше).
  1. При сливе охлаждающей жидкости крышку расширительного бачка лучше сразу не открывать. В этом случае жидкость из-за созданного вакуума медленно движется.
  2. Откручивая заглушку на блоке, медленно откручиваем крышку бака.
  3. Чтобы после залива жидкости не избавлялся от воздуха в форсунке, можно снять кожу охлаждающей жидкости с тонкого шланга карбюратора, расположенного в задней части. Залив охлаждающей жидкости, посмотрите, когда она испортилась из шланга. Это будет означать, что воздух вышел, это верхняя точка Coolas в машине.

Видео.

Замена термостата на автомобиле ВАЗ 2107 должна производиться при нарушении температурного режима Работа двигателя (двигатель ВАЗ 2107 прогревается или перегревается).
Проверка работоспособности термостата может производиться на автомобиле ВАЗ 2107. После запуска холодного двигателя ВАЗ 2107 с исправным термостатом нижний шланг радиатора должен начать нагреваться при температуре охлаждающей жидкости 80-85 ° С (стрелка на указатель температуры жидкости находится в вертикальном положении). В противном случае снимаем термостат с автомобиля ВАЗ 2107 и проверяем температуру открытия главного клапана и его хода.

Снятие термостата с автомобиля ВАЗ 2107

ВНИМАНИЕ
Стрелять из автомобиля ВАЗ 2107 Термостат должен быть только на остывшем двигателе.
1. Установить автомобиль ВАЗ 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ВАЗ 2107 к обслуживанию и ремонту»).
2. Слейте охлаждающую жидкость (см. «Охлаждающая жидкость - проверка уровня и замены»).
3. Круглая головка или шлицевая отвертка с тонким лезвием, ослабляющая ленточный хомут, крепящий шланг, идущий от радиатора.

4. Отсоедините шланг от впускного патрубка термостата.

На автомобилях ВАЗ 2107 последнего времени выпуска Крепление шлангов к патрубкам термостата осуществляется ленточными хомутами, а к насосу охлаждающей жидкости и патрубку ГБЦ - червячным.В этом случае удобнее ослабить червячные хомуты и снять термостат со шлангами. №
5. Прошивка на 8 мм или крестовую отвертку, ослабляющая хомуты крепления шлангов к патрубкам насоса охлаждающей жидкости и головке блока цилиндров.

6. Снимаем с автомобиля Термостат ВАЗ 2107 и отсоединяем шланги от форсунок.

Для проверки термостата помещаем его в термостойкую емкость для воды. Нагрейте воду и контролируйте с помощью градусника температуру открытия основного клапана.Если эта температура не находится в интервале 80,6-81,5 ° C, термостат необходимо заменить.

Установка термостата на автомобиль ВАЗ 2107
1. Износ шлангов на патрубках термостата.
2. Устанавливаем на шланги вместо ленточных хомутов - червячные, не затягивая их.
3. Подсоедините шланг от радиатора к нижнему входному патрубку термостата и потяните за хомут.
4. Залить в систему охлаждения автомобиля ВАЗ 2107 охлаждающую жидкость (см. «Охлаждающая жидкость - проверка уровня и замена») и, запустив двигатель, проверить отсутствие протечек.

Как приклеить панель ВАЗ 2109 🚩 шумоизоляция торпеды ваз brands Марки автомобилей

По EasyHow

После покупки автомобиля ВАЗ 2109 обязательно пошуметь. Авто старше 2-3 лет изрядно гремит. Больше всего шумит пластиковая передняя панель. Таким образом, мы подробно рассмотрим вопрос по приклеиванию передней панели ВАЗ 2109.

Инструкция

Базовая панель крепится к кузову в 5 местах.Две гайки нужно открутить по бокам, винты и перчаточный ящик и два винта с нижней панели. Крепление идет на уши, которые часто ломаются. В случае поломки его можно приклеить суперклеем. Продолжайте идти устойчиво. Однако монтажную панель все же необходимо укрепить.

Панель может крепиться саморезами к плите. Также можно попробовать укрепить проушины металлом. Верхний край панели упирается в прокладку лобового стекла, а снизу - на усиливающую балку.В эту балку можно вкрутить панель. Для этого просверлите в панели отверстия. Затяните три винта, длиной 50 мм. Во избежание поломки пластика под саморезы можно поставить большие шайбы. Все это нужно замазать герметиком.

Сделайте калибровку панели. Во-первых, обратите внимание на ту часть, которая прилегает к телу. Обклеивать необходимо тонким звукопоглощающим материалом. Нижние участки обработаны внутри изомой, а над - битопластом. Обратите внимание на щели между печкой и воздуховодами.На них нужно положить битопласт.

Для лучшей теплоизоляции оклеивается материал покрытия воздуховодов. Затем по краю пустите биопластическую полоску шириной около 15 миллиметров.

Вы можете увидеть заводской деаденатор. Она серая пена. Не забывайте обрабатывать митопласты и комбинацию приборов.

Проверить шумайсани крышки воздуховодов. При раскачивании она не должна издавать скрипов. Часто скрип исходит от мест соприкосновения ребер, направляющих воздух на лобовое стекло, с обшивкой.Приклейте их на полосу битопласта. Вы также можете использовать черную тканевую ленту. Писки издают в основном при включенном обогревателе. Это происходит из-за нагрева и расширения пластмассовых и пластмассовых деталей.

Для калибровки козырька панели необходимо использовать визомат и полосы битопласта. Железные зажимы, которыми цепляется проигравший, обязательно приклеиваются к герметику. Они делают много царапин.

Термостат для Лада САМАРА (2109) 01.1990-12.2004 - Уточняйте модель автомобиля, чтобы найти подходящую запчасть

+372 Эстония + 358 Финляндия + 371 Латвия + 370 Литва + 7 Россия + 45 Дания + 47 Норвегия + 46 Швеция + 375 Беларусь + 380 Украина + 48 Польша + 93 Афганистан + 355 Албания + 213 Алжир + 1 Американское Самоа + 376 Андорра + 244 Ангола + 1 Ангилья + 1 Антигуа и Барбуда + 54 Аргентина + 374 Армения + 297 Аруба + 61 Австралия + 43 Австрия + 994 Азербайджан + 1 Багамы + 973 Бахрейн + 880 Бангладеш + 1 Барбадос + 375 Беларусь + 32 Бельгия + 501 Белиз + 229 Бенин + 1 Бермудские острова + 975 Бутан + 591 Боливия + 387 Босния и Герцеговина + 267 Ботсвана + 55 Бразилия + 246 Британская территория в Индийском океане + 673 Бруней-Даруссалам + 359 Болгария + 226 Буркина-Фасо + 257 Бурунди + 855 Камбоджа + 237 Камерун + 1 Канада + 238 Кабо-Верде + 1 Каймановы острова + 236 Центральноафриканская Республика + 235 Чад + 56 Чили + 86 Китай + 57 Колумбия + 269 Коморские Острова + 242 Конго + 243 Конго, Демократическая Республика + 682 Острова Кука + 506 Коста-Рика + 225 Кот-д'Ивуар + 385 Хорватия + 53 Куба + 357 Кипр + 420 Чехия + 45 Дания + 253 Джибути + 1 Доминика + 1 Доминиканская Республика + 593 Эквадор + 20 Египет + 503 Сальвадор + 240 Экваториальная Гвинея + 29 1 Эритрея + 372 Эстония + 251 Эфиопия + 500 Фолклендских (Мальвинских) островов +298 Фарерских островов + 691 Федеративные Штаты Микронезии + 679 Фиджи + 358 Финляндия + 33 Франция + 594 Французская Гвиана + 689 Французская Полинезия + 241 Габон + 220 Гамбия + 995 Грузия + 49 Германия + 233 Гана + 350 Гибралтар + 30 Греция + 299 Гренландия + 1 Гренада + 590 Гваделупа + 1 Гуам + 502 Гватемала + 224 Гвинея + 245 Гвинея-Бисау + 592 Гайана + 509 Гаити + 39 Святой Престол (Государство-Ватикан) ) +504 Гондурас + 852 Гонконг + 36 Венгрия + 354 Исландия + 91 Индия + 62 Индонезия + 98 Иран + 964 Ирак + 353 Ирландия + 972 Израиль + 39 Италия + 1 Ямайка + 81 Япония + 962 Иордания + 7 Казахстан + 254 Кения +686 Кирибати + 850 Корея, Народно-Демократическая Республика + 82 Корея, Республика + 965 Кувейт + 996 Кыргызстан + 856 Лаос + 371 Латвия + 961 Ливан + 266 Лесото + 231 Либерия + 218 Ливийская Арабская Джамахирия + 423 Лихтенштейн + 370 Литва + 352 Люксембург + 853 Макао + 389 Македония + 261 Мадагаскар + 265 Малави + 60 Малайзия + 960 Мальдивы + 223 Мали + 356 Мальта + 692 Маршалловы острова + 596 Мартиника + 222 Мавритания + 230 Маврикий + 262 Майотта + 52 Мексика + 373 Молдова + 377 Монако + 976 Монголия + 382 Черногория + 1 Монтсеррат + 212 Марокко + 258 Мозамбик + 95 Мьянма + 264 Намибия + 674 Науру + 977 Непал + 31 Нидерланды + 599 Нидерландские Антильские острова + 687 Новая Каледония + 64 Новая Зеландия + 505 Никарагуа +227 Нигер + 234 Нигерия + 683 Ниуэ + 672 Остров Норфолк + 1 Северные Марианские острова + 47 Норвегия + 968 Оман + 92 Пакистан + 680 Палау + 970 Палестинская территория + 507 Панама + 675 Папуа-Новая Гвинея + 595 Парагвай + 51 Перу + 63 Филиппины + 48 Польша + 351 Португалия + 1 Пуэрто-Рико + 974 Катар + 262 Реюньон + 40 Румыния + 7 Россия + 250 Руанда + 590 Сент-Бартелемей + 290 Остров Святой Елены + 1 Сент-Китс и Невис + 1 Сент-Люсия + 590 Сен-Мартен + 508 Сен-Пьер и Микелон + 1 Сент-Винсент и Гренадины + 685 Самоа + 378 Сан-Марино + 239 Сан-Томе и Принсипи + 966 Саудовская Аравия + 221 Сенегал + 381 Сербия + 248 Сейшельские острова + 232 Сьерра-Леоне + 65 Сингапур + 421 Словакия + 386 Словения +677 Соломоновы Острова + 252 Сомали + 27 Южная Африка + 34 Испания + 94 Шри-Ланка + 249 Судан + 597 Суринам + 268 Свазиленд + 46 Швеция + 41 Швейцария + 963 Сирийская Арабская Республика + 886 Тайвань + 992 Таджикистан + 66 Таиланд + 670 Тимор-Лешти + 228 Того + 690 Токелау + 676 Тонга + 1 Тринидад и Тобаго + 216 Тунис + 90 Турция + 993 Туркменистан + 1 острова Теркс и Кайкос + 688 Тувалу + 256 Уганда + 380 Украина + 971 Объединенные Арабские Эмираты + 44 Соединенное Королевство + 255 Объединенная Республика Танзания + 1 Соединенные Штаты + 598 Уругвай + 1 Виргинские острова США + 998 Узбекистан + 678 Вануату + 58 Венесуэла + 84 Вьетнам + 1 Виргинские острова, Британия + 681 Уоллис и Футуна + 967 Йемен + 260 Замбия + 263 Зимбабве

Контроллер зажигания 0529.

3734

Общая информация:

Контроллер зажигания 0529.3734 предназначен для работы в безавтоматических системах зажигания. автомобили ВАЗ-2108, ВАЗ-2109, «Таврия» и др., в том числе автомобили иностранных Производство оснащено аналогичными системами зажигания с датчиком Холла.

Контроллер зажигания работает вместе с катушкой зажигания 27.3705 и распределитель зажигания 40.3706, 53.3706 или другие с аналогичными параметрами.

Этот контроллер зажигания разработан специально для возможности установки на автомобили. с некачественными электрическими цепями.

Имеет повышенный диапазон рабочих температур. Надежность и соответствие техническим условиям гарантируется при температуре радиатора контроллера зажигания до 115 ° С. Данный товар имеет осциллограммы токов и напряжений, немного отличающиеся от традиционных, во время в процессе эксплуатации имеет подогрев радиатора на малой частоте вращения двигателя коленвал все что оговаривается. С 2007 года контроллер зажигания 0529.3734 имеет защита от короткого замыкания в цепи питания датчика Холла.

Контроллер зажигания в соответствии с требованиями к системам зажигания обеспечивает Защита датчика Холла * от перенапряжения за счет стабилизации напряжения, подаваемого на датчик.

Контроллер зажигания предназначен для работы по однопроводной схеме, в которой отрицательный Выход питающего напряжения подключен к корпусу автомобиля. Режим работы Контроллер зажигания - S1 по ГОСТ 3940.

Контроллер зажигания устанавливается на предусмотренное для него место в автомобиле с помощью стандартные крепления и стандартный штекер, при этом необходимо обеспечить надежный контакт между радиатор контроллера зажигания и корпус автомобиля.

Гарантийный срок эксплуатации - 3 года со дня ввода в эксплуатацию или со дня ввода в эксплуатацию. продажа в розничной торговой сети. Гарантийные обязательства производителя действуют в течение 4 лет со дня изготовления изделия.

Технические характеристики:

Рабочий диапазон температура, ° С

-40. . 100

Номинальная подача напряжение, В

12,0

Допустимые пределы напряжения питания, В

6,0.. 18,0

Дальность непрерывного искрообразование, об / мин коленчатого вала 4-х тактного 4-цилиндровый двигатель

20 . . 7000

Коммутирующий ток, А

7,5 ± 0,2

Время без искры отсечка коллекторного тока, сек

1.. 2

Максимально допустимый влияние повышенного напряжения питания до 5 мин. при частоте искрообразования более 200 Гц (6000 об / мин коленчатого вала 4-х тактного 4-цилиндровый двигатель), V

25,0

Максимально допустимый импульсные перенапряжения положительной и отрицательной полярности, V

200,0


Схема подключения:


Габаритный чертеж:


Монтажный блок.

Чертежи монтажных блоков автомобилей ВАЗ Схема расположения предохранителей ВАЗ 2109 Форсунка

Любой отечественный ВАЗ-2109 имеет, как правило, такую ​​систему комплектуют как старые, так и более новые модели. Благодаря такой системе вся электропроводка совмещена. Функционирование БП позволяет предотвратить электрооборудование, предусмотренное в автомобиле.

Внешний вид устройства

Схемы

Итак, чтобы понять, где находится ВАЗ-2109, изначально следует помнить, что эта модель отечественного автопрома имеет несколько существенных отличий.В частности, автомобили, выпущенные до 1998 года, имеют блокировку, нетипичную для автомобилей более поздних лет.

В старых моделях БП имеет маркировку 17.3722, его основные компоненты - корпус и инженерная плата. К последнему указанному элементу присоединяются все имеющиеся проводные контакты, а также предохранители и реле.

Что касается более современных станков, выпущенных после 1998 года, то блок имел код 2114-3722010-60. Разница между двумя типами систем заключается в наличии у последних плавких частей.

Если автомобилист решил произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) никакого значения в этом вопросе не имеет. Важно, чтобы расположение монтажного блока везде было одинаковым. Найти систему можно на открытом пространстве Недалеко от места водителя, рядом с лобовым стеклом.

Если говорить о существенных различиях между двумя версиями БП, стоит отметить тот факт, что части блока помечены по-разному, элементы системы отличаются от ставок.Кроме того, новый БП лишен вентилятора двигателя и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки установлены в вагоне старого образца

Если автомобилист желает узнать, какой предохранитель отвечает за печку WAZ-2109 в автомобиле старого образца, то следует среди всего перечня комплектующих проводов и элементов найти цифру F7, силу тока тока на У такой части всего 30 А. Этот предохранитель представляет собой цепочку, состоящую из электродвигателя двигателя, электродвигателя омывателя лобового стекла, а также включения электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в вагоне старого образца

Как было сказано чуть ранее, схема монтажного блока, который установлен в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема расположения деталей актуальна на всех типах моторов.

Чтобы разобраться, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 на ток 16 А отвечает за обмотку реле вентилятора радиатора, а также за исправность цепи электромотора отопительного прибора.Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, с помощью которой подсвечиваются ручки печки и прикуривателя, восьмой - с током тока 16 А отвечает за вентилятор радиатора электродиум.

общая информация

Если автомобилист заметил, что автомобиль ВАЗ-2109 перестал исправно функционировать, например, вентилятор отопителя, скорее всего, грешит. На самом деле замена такого элемента - несложный процесс, гораздо важнее выяснить причину его неработоспособности.Неисправность может стать причиной короткого замыкания, из-за которого автовладельцу придется разбираться в цепи, идущей непосредственно на выведенный из строя элемент. Для проверки работы предохранителя F7 необходимо убедиться в нормальной работе мотора омывателя фар, подсветки прессового отсека и прикуривателя.

Заключение

Если автомобилю понадобился предохранитель ВАЗ-2109, он может самостоятельно по данной инструкции найти нужный элемент системы, проверить его работоспособность и при необходимости заменить.

В каждой машине есть блок, в котором собраны предохранители разных устройств. Чтобы все это хаотично расположилось на кузове автомобиля, специально создан блок из пластика с крышкой, в котором аккуратные предохранители и отмечены обозначениями.

Схемы

Предохранитель - это устройство, которое защищает, в данном случае какое-либо электронное устройство, от возгорания или замыкания. Предохранители устанавливаются так, что они, в случае более близкого замыкания, сгорают быстрее, чем устройство, которое они защищают.Таким образом, электрический ток прерывается и не попадает в устройство, если нить предохранителя борется.

«Девятки», то есть ВАЗ 2109 двух видов:

Блок предохранителей с шифром 17.3722 устанавливался на машине этой модели до 1998 года. Внутри блока находится инженерная плата, к которой припаивается электропроводка, реле и предохранители.

Если, то причина либо в предохранителе, либо в зашитой цепи.

Блок предохранителей с маркировкой 2114-3722010-60 был установлен на автомобиль 2109 спустя 98 лет.В этом блоке уже начались предохранители.

Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Разделение идет только до и после 98 лет.

Находится в БП тоже то же самое. Он находится под капотом, под лобовым стеклом слева.

Чем отличаются блоки предохранителей старого и нового на 2109?

Отличия в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя: Текущая мощность: Что он защищает:
F1 10А. Резервный предохранитель (опционально)
F2. 10А. Указатели указателей поворота, прерыватель аварийной сигнализации (с учетом ДТП), контрольная световая сигнализация
F3. 10А. Задние фары стоп-сигнала, лампочка освещения
F4. 20А. Обогрев заднего стекла, контакт обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А. Звук (Cluson), Classone Switch
F6 30А. Запасной предохранитель
F7. 30А. Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле мощности вентилятора электрорадиатора, реле обогрева заднего стекла, контрольная лампа обогрева на заднем стекле, освещение бардачка
F8. 7,5А. Запасной предохранитель
F9. 7,5А. Запасной предохранитель
F10 7,5А. Фара габаритная левая
F11 7,5А. Фара правая
F12. 7,5А. Правая фара ближнего света
F13 7,5А. Фара левая
F14 7,5А. Левая фара дальнего света, контрольная лампа дальнего света
F15 Правая фара передняя фара
F16 15А. Указатели поворота и автоматический выключатель (с включенными указателями поворота), контрольные лампы указателей поворота, задний ход задних фонарей, электродвигатель и реле стеклоочистителей, лампа давления масла, ручной стоп-сигнал, указатель температуры охлаждающей жидкости, указатель уровня топлива, Контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722
Реле

Приведем номера реле в таблице и их функции:

Номер реле Функции
1 Исполнение элементов очистки передней оптики
2 Омыватель заднего стекла работоспособность двигателя
3 Защита от поломки ламп поворотных сигналов и световой сигнализации
4 Защита лобового стекла от мотора лобового стекла
5 Позволяет определить производительность лампы
6 Защита от перенапряжения системы обогрева заднего стекла
8 Лампы дальнего света
9 Лампы ближнего света фар
11 Отвечает за работу вентилятора охлаждения в ДВС. При выходе из строя этого реле двигатель может перегреться
12 Звуковой сигнал срабатывания

Блок предохранителей новый

В таблице представлено обозначение предохранителей, которые они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. 8А. Запасной предохранитель
2. 8А. Запасной предохранитель
3. 8А. Запасной предохранитель
4. 16А. Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигатель
5. 3А. Поворотный поворотный переключатель сигнала, режим скорости вращения, поворотный переключатель сигнала, лампа поворота, лампа поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, лампа контроля уровня бензина, указатель температуры охлаждающей жидкости , датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический выключатель тормозной системы, ручной выключатель тормоза
6. 8А. Выключатель стоп-сигналов и лампочки, салонная подсветка Пол
7. 8А. Лампы комнатного освещения, габаритная поворотная лампа, лампа обогревателя и ручки прикуривателя, зажим подсветки Бардачки, выключатель и лампа подсветки приборной панели
8. 16А. Claxon, переключатель Claxon, электрический двигатель вентилятора радиатора
9. 8А. Фонарь левого габарита, фонарь заднего габарита левый
10. 8А. Фонарь правый, задний правый затемняющий фонарь, выключатель противотуманной фары, контрольная лампа противотуманного света
11. 8А. Выключатель и прерыватель Указатели поворота, указатели поворота, контрольная лампа в режиме сигнализации
12. 16А. Прикуриватель розетка для переноски лампы
13. 8А. Фары дальнего света правые
14. 8А. Левая фара дальнего света, контрольная лампа дальней оптики
15. 8А. Средний свет правой фары
16. 8А. Ближний свет передний левый
Реле

В таблице мы приводим схему блока предохранителей нового образца 2109:

Обозначение реле Чем он занимается:
К1. Без него не будет работать двигатель омывателя заднего стекла
К2. Ответственный за работу указателей поворота и световой сигнализации
К3. Обеспечивает работу стеклоочистителя
К4. Защищает лампы Стоп-сигналы и габариты автомобиля
К5. Обеспечивает работу длинномерных фонарей
К6. Гарантирует работу омывателя оптики
К7. Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле
K8. Звуковой сигнал или просто щелчок по
К9. Защищает от высокого напряжения вентилятор охлаждения двигателя
K11. Ответственный за работу устройства обогрева заднего стекла
K12 Обеспечивает лампы ближнего света

Снятие и замена

Если какое-либо устройство не работает, первое, что нужно искать, - это простейшее действие, а именно осмотр предохранителя.То есть сначала ищем нужный предохранитель, который отвечает за то или иное устройство, потом проверяем, исправен или сгорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу (-) аккумулятора.
  2. Открыть б.п.
  3. На крышке блока с внутренней стороны нанесено обозначение, где и какой предохранитель находится.
  4. Снимите предохранитель.
  5. Поставьте новый и проверьте.

Видео

Монтажный блок предохранителей ВАЗ 2109.

Как удалить bp.

Как припаять блок предохранителей.

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждения такая поломка.

ВАЗ 2109 Функции предохранителей

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью.Назначение любого предохранителя - защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, и это приведет к поломке одного из устройств. В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя Что отвечает:
F9. Правая противотуманная фара
F8. Левая противотуманная фара
F1 Плеер для флиса
F7. Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточный фонарь, обогреватель и омыватель заднего стекла.
F16 Фонари задние, лампочки поворота, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16 Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залито в бак.
F3. Фары задние, свет в салоне.
F6 Электростеклоподъемники
F10 Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя.
F5 Звуковой сигнал
F11 Gaspel Фонарь задний
F2. Чрезвычайная ситуация
F4. Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, соединяющий патрон переносной лампы.
F15 Фара сельская
F14 Фара левая
F13 Средний свет передний левый
F12. Фара средняя правая

Замена автомобильных предохранителей ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства. Определить это можно по отключению или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

  • Цепи зажигания.
  • Генератор (см.).
  • Пуск двигателя.
  • Реле замка двери.
  • По фарам.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.

Совет: всегда нужен комплект с запасными предохранителями, которые при необходимости следует заменить своими руками.

  • Каждому из блоков соответствуют только определенные предохранители.
  • Значение тока, рассчитанное для предохранителя, указано на его корпусе.
  • Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
  • Предохранитель захватывается пинцетом и вытаскивается.

  • Запасные предохранители устанавливаются перед блоком.
  • Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
  • С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после замены на новый.

Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
В ранних моделях автомобиля ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Патроны предохранителей выполняются из пружин, и в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего держатели выступают за верх и плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Разборка блока предохранителей Авто ВАЗ 2109

Для работы используется набор драйверов.
Инструкция по выполнению работы:

  • Аккумулятор отключен.
  • Разобрал в салоне "Бардац".
  • Со стороны сиденья пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
  • В роторной части автомобиля снята крышка узла крепления.
  • Поворотные кулаки на «10» - это открученные гайки крепления блока предохранителей.
  • Устройство поднято, четыре разъема и один сзади отключены.

  • Монтажный блок снят.
  • Прокладка очищена, как показано на фото.

Ремонт блока с автомобильными предохранителями ВАЗ 2109

Итак:

  • Все реле и предохранители извлечены.

Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю.Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.

  • Обнаружен сгоревший след.
  • Сюжет пришел в негодность.
  • Окисленные места очищены бензином.
  • Припой новый провод.
  • Сборка блока осуществляется путем разборки.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью.Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача БП - не допустить установленного в автомобиле электрооборудования.

Колодки предохранителей карбюратора ВАЗ 2109 и форсунки ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то фактор системы впрыска топлива (инжектор или карбюратор) совершенно не играет никакой роли.БП будет отличаться только годом ТС. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Нужный блок находится под капотом напротив водительского сиденья собственно под лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Весь модельный ряд ВАЗ 2109 можно разделить на две категории - выпускаемые с 1998 года и выпущенные после 1998 года старые автомобили оснащены БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. Реле припаяны к плате, проводам и предохранителям. На обновленных версиях «девятки», которые выпускались после 1988 года, БП имела маркировку 2114-3722010-60. Вот уже и наблюдаем предохранители.


Б.П. 17.3722.

Различия между старой и обновленной версиями заключаются в следующем:

  • Элементы монтажного блока имеют разную маркировку.
  • Различное количество предохранителей.
  • В новом блоке нет реле времени омывателя задних стекол и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная Ток силы Номер предохранителя
Запасной 10А. F1
Контрольная лампа аварийная, прерыватель сигнализации, указатели поворота 10А. F2.
Зажим подсветки салона, стоп-сигналы задние фары 10А. F3.
Прикуриватель, розетка для переноски, активация обогрева заднего стекла, элемент обогрева заднего стекла 20А. F4.
Клэксон 20А. F5
Запасной 30А. F6
Блок ленточной подсветки, контрольная лампа обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения электровентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки 30А. F7.
Запасной 7,5А. F8.
Запасной 7,5А. F9.
Фара левая общая 7,5А. F10
Фара правая общая 7,5А. F11
Ближний свет фар 7,5А. F12.
Левая фара левая 7,5А. F13
Дальний свет фар, дальний свет активации 7,5А. F14
Фара дальняя правая 7,5А. F15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампочки стояночного тормоза, давление масла, указатели поворота, реле включения стеклоподъемников ветровой мастерской, фонари заднего хода, реле прорыва, указатели указателей поворота 15А. F16

Блок крепления реле ВАЗ 2109 старый образец, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Цепь защищенная Номинальный ток Номер предохранителя
Запасной 8А. 1
Запасной 8А. 2
Запасной 8А. 3
Плита электропривода и выключатель печки, реле вентилятора радиатора 16А. 4
Выключатель стояночного тормоза, лампа стоп-сигнала, датчик и датчик давления масла лампа, датчик температуры, датчик температуры охладителя, датчик уровня топлива, датчик уровня топлива, сигнал топлива, вольтметр, тахометр, лампа заднего хода, задняя оптика, поворотный поворот Контрольные и сигнальные лампы, переключатель переключателя, поворотный переключатель переключателя 3А. 5
Зажим подсветки салона и выключатель стоп-сигнала 8А. 6
Лампа и выключатель дальнего света, роскошное сияние, осветительная лампа прикуривателя и обогревателя, контрольная лампа габаритов, осветительные лампы 8А. 7
Электромотор вентилятора радиатора, Klaxon 16А. 8
Лампочка левого габарита, лампа заднего левого габарита 8А. 9
Лампа правого габаритного света, лампа заднего правого габаритного света, сигнальная лампа и выключатели противотуманных фар 8А. 10
Лампочки указателей поворота, выключателя и выключателя, контрольной лампы в аварийном режиме 8А. 11
Гнездо для переноски лампы, прикуривателя 16А. 12
Дальний свет (передняя правая фара) 8А. 13
Дальний свет (левая фара), Дальний свет управления оптикой 8А. 14
Средний свет (передняя правая фара) 8А. 15
Средний свет (левая фара) 8А. 16

Блок крепления реле ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которая закрыта блоком.

Как понять, что предохранитель заблокирован

Мощность предохранителя может быть определена по расплавленной нити - плавкому элементу, который плавится и замыкает контакты, не позволяя электрическому оборудованию страдать от сильного напряжения.

Безопасность при напряжении

Обязательно отключите минусовую клемму от АКБ.

Разборка и замена предохранителей своими руками (подробно)

Порядок работ:


Сложную автомобильную работу обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузки используйте предохранители. Все предохранители объединены в один монтажный блок. ВАЗ 2109. Схема электрооборудования Блок предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

  1. Эта монтажная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. ВАЗ 2109 Электросхема блока предохранителей выпускается производителями двух разновидностей.У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Они по-разному обозначаются реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Состав блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый - это печатная плата, к которой припаиваются все соединительные элементы с площадками.Второй - установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 - отвечает при намотке стекла сзади.
  2. К2 - поворотники и ДТП.
  3. К3 - дворник.
  4. K5 - Дальний свет фар.
  5. К6 - Фарукулятор.
  6. К8 - отвечает за сигнал.
  7. К9 - включение вентилятора в системе охлаждения мотора.
  8. К10 - отвечает за обогрев стекла сзади.
  9. K11 - Ближний свет фар.
Структура нового блока
  1. К1 - Фарукулятор.
  2. К2 - Барьер поворотников и ДТП.
  3. К3 - очиститель лобового стекла.
  4. К4 - контроль работы лампочек.
  5. К5 - отвечает за стеклоподъемники.
  6. К6 - Сигнальный сигнал.
  7. K7 - Стекло заднего вида с подогревом.
  8. К8 - Дальний свет.
  9. К9 - Средний свет.
Автоматические выключатели

Для различения гнезд предохранителей принято использовать обозначение
латинской буквой F.Сами предохранители обозначены цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип предназначен для защиты от токов короткого замыкания
.

ВАЗ 2109 Так обозначается электросхема предохранителя.

  1. F1 - Уборщики ферм. Используйте предохранитель (10a).
  2. F2 - повороты и аварии (10а).
  3. F3 - Задний стоп-сигнал и плоскость кабины (10a).
  4. F4 - обогрев стекла и прикуриватель (20а).
  5. F5 - вентилятор сигнала и охлаждения (20а).
  6. F6 - стеклоподъемники на передних дверях (30а).
  7. F7 - Очиститель фар (во время работы) и вентилятор отопления (30а).
  8. F8 - Боевая L (7,5А).
  9. F9 - шрифт Тортка П (7,5А).
  10. F10 ЛАМПА Освещение приборной панели, сантехническая лампа и осветительные приборы (7,5А).
  11. F11 - Правый габарит и фара (7,5А).
  12. F12 - фары ближнего света П (10а).
  13. F13 - Фары ближнего света L (7,5A).
  14. F14 - Фары дальнего света и лампы включения этих фар (7,5A).
  15. F15 - Фары дальнего света P (7,5A).
  16. F16 - витки (15а).

Инструкция по замене предохранителя

Если в автомобиле возникла проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, отвечающий за исправную работу этой цепи. Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все цепи электрооборудования защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный дверной замок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

  1. При ремонте автомобильного электрооборудования необходимо отключить
    Провод от минусовой клеммы АКБ.
  2. При замене предохранителей придерживаться установленной маркировки. Ни в коем случае не буду заменять их другими. Также нельзя лазить по цепи с джемпером.
  3. Также нельзя замкнуть провода, для проверки цепи на наличие искры повлечет за собой
    Сам прожиг текущей дорожки.
  4. Если есть необходимость снять блок, то использовать для этой цели отвертку
    по металлу нельзя. Это может повлечь за собой замыкание реле и храбрых тех же
    Walkways, что приведет к выходу из строя всей платы.
Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и вы собираетесь заменить задание
Блок нового образца на старый, то в этом случае обязательно подключите двигатель
Fan, который находится в системе охлаждения. через реле.

Я игнорирую, треки, по которым идет ток, будут сдуты. Если задача обратная, то есть старый поменяем на новый, то нужно установить новую версию датчика мощности электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Возникновение проблем на электросхеме ВАЗ 21093 Может несколько.

  1. ВАЗ 21093 Электрическая схема легко меняется и очень легко заменяется. Тем более в интернете есть инструкция с фото и видео как это делается. Но можно и без него разобраться.
  2. Вся процедура аккуратная и без спешки.
  3. Отключите все имеющиеся предохранители и реле.
  4. Снимите саму плату.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
