Переделка ПТФ на Ваз 2108 – 2115, улучшаем освещение – Поделки для авто

Добрый день! Сегодня расскажу Вам про один метод, при помощи которого можно улучшить освещение противотуманных фар. Для этих целей можно вместо заводских ПТФ установить ксенон, либо добавить еще две птф. Однако такие методы считается незаконным. По этому мы заменим штатные противотуманные фары на более хорошие и качественные.

Вам понадобится:

1. Рамка с устройством регулирования от прежних штатных противотуманных фар «Эсер» на 2108 – 2115;

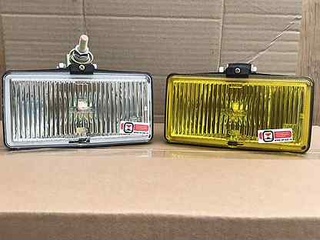

2. Можно купить белые или жёлтые противотуманные фары, типа DLAA LA-1013
3. Пластик не будем пускать в дело, он расплавляется, поэтому я взял алюминий АМГ 0,2 см
4. болты М6 X 4,5см X 4 штуки, гайки, саморезы мелкие – 8 штук.
5. силикон;
6. Грунт, чёрная краска

Начинаем работу:

На алюминий кладём рамки, обводя с внутренней стороны. Важно, чтобы пластина входила в рамку очень плотно, поэтому нужно аккуратно вырезать. От отражателей нужно открутить пластиковые крепители. Затем светоотражатели укладываем на уже готовые пластины. Для укрепления пластиковых крепителей делаем по 4 дырки. Далее сверлим, зенкуем под мелкие саморезы и прикручиваем.

На токарном станке делаем дырочки под стёкла для новейших противотуманных фар диаметром 5,9см.

Если у Вас нет станка, нужно найти инструмент соответствующего диаметра или сверлить сверлом 2 – 3мм по старому методу, удалите серединку и обработайте напильником. Но это довольно трудно, так что лучше найдите станок.  Для последующего крепления фар, просверливаем по 2 дырочки. С помощью точил закруглите и сточите шляпки до толщины 1мм на болтах.

Почти все действия сделаны, осталось зашпаклевать саморезы, грунтовать и покрасить. Краска должна хорошо высохнуть. Возьмём LA – 1013, отвинчиваем крепители и медленно сгибаем крепительные ушки под углом 90° на фарах.


И так, начнём всё собирать:

Обеспечиваем герметичность по хромированному ободку LA – 1013, приставляем к дырочкам, укрепляем болтиками через пластины к креплениям фар.

Пассатижами с внутренней стороны закручиваем болты, фиксируем гаечками. Выщелкиваем пластиковые крепители на рамках, закрепляем болтом.

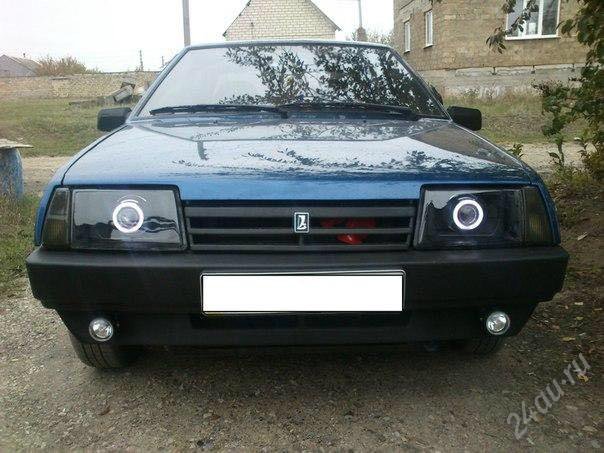

Впоследствии устанавливаем на машину и регулируем уклон фар по ГОСТу. Вот и вся работа! Спасибо за внимание!

Противотуманные фары ваз 2109 - выбор, установка и настройка

В этой статье мы будем устанавливать и подключать противотуманные фары на ВАЗ 2109. Материал данной статьи также пригодится владельцам ВАЗ-2108 и ВАЗ 21099 с «высокой» панелью, для их автомобилей эта операция абсолютно идентична. Противотуманные фары на автомобиле предназначены для улучшения освещения дороги во время тумана, снегопада, сильного дождя. Также их можно использовать днем вместо ближнего света согласно ПДД. Также правильно установленные и отрегулированные противотуманные фары хорошо подсвечивают обочину дороги, что помогает вовремя замечать внезапно появившихся там пешеходов. Для установки потребуется: Силовой провод сечением 1,25 кв. мм. Длины провода должно хватать для его протяжки от блока предохранителей до каждой протовотуманки. Клемма широкая (мама) — 4 шт. Клемма узкая (мама) — 1 шт. Клемма с отверстием посередине (масса) — 3 шт. Реле с колодкой и проводами. Кнопка включения ПТФ. Противотуманные фары — 2 шт.

В продаже имеются уже готовые наборы для монтажа противотуманных фар, включающие все вышеуказанные материалы, уже подготовленные к установке:

Если нет возможности приобрести подобный набор для подключения противотуманных фар на ВАЗ 2109, или вы желаете сделать все своими руками, то собираем следующее:

Переходим непосредственно к процессу установки противотуманок на ВАЗ 2109. Устанавливаем и подключаем кнопку. На автомобилях с высокой панелью предусмотрено уже готовое штатное место для неё:

Демонтируем решётку, прикрывающую динамик, откручиваем динамик, и обнаруживаем там два разъёма для подключения кнопки включения противотуманок и индикатора их включения.

Извлекаем заглушку, устанавливаем на её место кнопку, подключаем электрические разъёмы и устанавливаем на место динамик и решётку.

Далее перемещаемся под капот, откручиваем монтажный блок (черный ящик) и приподнимаем его для доступа к разъемам.

Теперь нужно провести провода от противотуманок и от места установки реле (кроме провода массы реле) до «черного ящика».

Теперь нужно провести провода от противотуманок и от места установки реле (кроме провода массы реле) до «черного ящика».

Вставляем разъёмы обратно в блок предохранителей:

Устанавливаем на место монтажный блок. Прикручиваем реле к корпусу автомобиля, под этот же болт закрепляем его массу, предварительно зачистив место контакта от краски:

Подключаем силовые провода к противотуманкам, также рядом с противотуманной фарой в удобном месте подключаем массу, обеспечивая надежный контакт с корпусом автомобиля:

Закрепить противотуманки можно, рассверлив отверстие в металлической вставке рядом с болтом крепления бампера. На некоторых бамперах есть специальные отверстия для крепления противотуманных фар с помощью кронштейнов, идущих в комплекте с ПТФ. Закреплять их надо жестко, противотуманные фары, закрепленные к пластмассе бампера будут трястись на неровной дороге и при проезде препятствий.

Подключение противотуманных фар ваз 2109

В любом автосервисе вам предложат услугу по установке противотуманных фар (ПТФ). Но если у вас есть соответствующий опыт, свободное время и непреодолимое желание, то вы вполне можете установить противотуманки на ВАЗ 2109 своими руками.

Причины установки противотуманных фар

Основных причин, по которым автовладельцы устанавливают противотуманки, две:

  • функциональная;
  • эстетическая.

С функциональной точки зрения противотуманные фары на ВАЗ 2109 повышают безопасность эксплуатации автомобиля, а это всегда дело стоящее. Такое повышение обеспечивается за счёт улучшения видимости в трудных дорожных условиях. Противотуманки ВАЗ 2109 отлично дополняют основные фары. При езде в тумане часто имеет место ситуация, когда нижняя граница тумана находится выше противотуманок, но ниже основных фар. В этих случаях ПТФ являются безальтернативным средством освещения дорожного полотна.

В тёмное время суток расположенные ближе к дороге ПТФ отлично освещают обочину. Это помогает держать автомобиль на основной части дорожного покрытия, предотвращая занос при экстренном торможении. Наконец просто увеличение светового потока за счёт включения дополнительных осветительных приборов повышает комфортность езды, в особенности при движении в условиях сильного снегопада с метелью или ливневого дождя.

Эстетическая причина менее значима. За счёт установки ПТФ трудно выделиться из потока — такие фары есть у многих. Разве что это будут какие-то эксклюзивные противотуманки, которые тогда есть смысл установить на сервисной станции. Двадцатилетний автомобиль трудно сделать остро модным за счёт ПТФ, но хуже от их установки точно не будет.

Установочный комплект

Для реализации проекта вам понадобятся:

  • две противотуманные фары с кронштейнами для крепления;
  • нормально-разомкнутое реле для подключения приборов освещения;
  • кнопка включения противотуманных фар;
  • одножильный провод сечением 1 кв. мм, длиной примерно 4 метра;
  • предохранитель 16А;
  • схема подключения;
  • контактные колодки — при их отсутствии в комплекте с фарами и реле.

Если у вас уже есть что-то из этого набора, докупите остальное. А если вам предстоит покупать всё, то рассмотрите вариант приобретения коробочного комплекта целиком. В него входит всё необходимое, там же найдётся подробная инструкция по установке.

Подключение противотуманных фар на ВАЗ 2109 потребует наличия определенных инструментов. Вам понадобятся ключ на 10, отвёртка, бокорезы, сапожный нож для зачистки проводов и изолента. Это минимальный набор. Он достаточен в случае применения технологии скрутки для соединения проводов.

Еще один вариант подключения ПТФ, который и рекомендует большинство экспертов, — пайка всех соединений и применение термо-усадочных материалов для изоляции.

Монтаж фар и прокладка проводов

Штатные бамперы ВАЗ 2109 предусматривают специальные места, предназначенные для того, чтобы выполнить крепление противотуманных фар. Если на вашем автомобиле сохранились родные бамперы, лучше всего закрепить фары на штатные места. Если же их меняли, рассмотрите возможность фиксации кронштейнов противотуманок не к бамперу, а к корпусу автомобиля. Крепление к бамперу, особенно к нештатному, увеличивает риск разрегулировки. Это может привести к ослеплению водителей встречных автомобилей и к риску утраты приборов освещения. Не забывайте о требовании располагать ПТФ не ниже 25 см от поверхности дороги и не дальше 40 см от габарита автомобиля.

Даже если на вашем автомобиле никогда не стояли противотуманные фары, подключение ПТФ ВАЗ 2109 предусмотрено конструкцией. В блоке предохранителей имеются штатные места для предохранителя. Более того, заводская комплектация «девятки» включает проложенную проводку, позволяющую подключить ПТФ. Если она сохранилась, можете её использовать. Если нет, придётся проложить заново.

Начинайте с правой противотуманки. Провод присоедините к жгуту, проходящему под радиатором. Присоедините левую фару и проложите провод до реле. От реле через блок предохранителей проведите провод до кнопки в салоне. Второй провод кнопки запитайте с замка зажигания для того, чтобы ПТФ не горели при выключенном зажигании даже при нажатой кнопке их включения.

Кнопка включения ПТФ

Выбор места установки кнопки включения противотуманных фар зависит того, высокая или низкая приборная панель у вашего автомобиля. Если высокая, вам повезло, ваш вариант имеет штатное место для кнопки включения ПТФ на ВАЗ 2109. Оно располагается слева от рулевой колонки между кнопкой выключателя задних противотуманных фонарей и кнопкой выключателя обогрева заднего стекла. Это место закрыто заглушкой. Для монтажа кнопки снимите декоративную панель, закрывающую левый динамик аудиосистемы, и демонтируйте сам динамик. Так вы получите доступ за приборную панель, необходимый для монтажа кнопки. Подсоедините колодку включения ПТФ и колодку индикатора этого включения, после чего установите кнопку на место.

При наличии низкой панели устанавливать кнопку будет сложнее. Возможны два варианта. Первый — вы можете запараллелить включение ПТФ с включением какой-либо другой системы, например, задних противотуманных фонарей. Второй — организовать специальное место для этой кнопки. Таким местом может стать заглушенное гнездо под центральным воздуховодом системы вентиляции, рядом с выключателем обогрева стекла пятой двери.

Чтобы установить кнопку в низкой приборке, придётся демонтировать панель, расположенную между центральным соплом системы вентиляции/отопления и органами управления печкой.

Противотуманные Фары на Ваз в Владикавказе

665 ₽

Фара противотуманная ВАЗ-21083 белая Киржач 8 (800) 55... показать

из Люберец в Владикавказ

Купить

2 090 ₽

Фара противотуманная ВАЗ-1118 BOSCH комплект 8 (800) 55... показать

из Люберец в Владикавказ

Купить

760 ₽

Фара противотуманная ВАЗ-2110 Киржач шт 8 (800) 55... показать

из Люберец в Владикавказ

Купить

1 400 ₽

Противотуманные фары ВАЗ 1118, ВАЗ 2190 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

850 ₽

Противотуманные фары на ВАЗ 2110-2112 "Киржач" +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

850 ₽

Противотуманные фары Ваз 2192-94 Калина 2 Тюн-Авто +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

1 799 ₽

Противотуманные фары ВАЗ Калина 1117 с лампами h4, DLAA LD271B, комплект 2 штуки с рамками +7 (495) 12... показать

из Химок в Владикавказ

Купить

1 470 ₽

Противотуманная фара Лада Калина ВАЗ 1118, Automotive Lighting 676512015/016, комплект 2 шт. , с лампами. +7 (495) 12... показать

из Химок в Владикавказ

Купить

990 ₽

Противотуманная фара Шеви Нива ВАЗ 2123 Automotive Lighting 676512.002-01, до 2008 года, 1шт +7 (495) 12... показать

из Химок в Владикавказ

Купить

855 ₽

Фара противотуманная ВАЗ-2110 белая Киржач шт 202.3743010 8 (800) 55... показать

из Люберец в Владикавказ

Купить

1 169 ₽

Фара противотуманная ваз-2110 bosch комплект 2шт alru676 512 009-01 8 (800) 55... показать

из Люберец в Владикавказ

Купить

2 166 ₽

Фара противотуманная ваз-2170 2123 газ-3302 bosch комплект alru.676 512 073/074 8 (800) 55... показать

из Люберец в Владикавказ

Купить

1 300 ₽

Противотуманные фары ВАЗ 2170, ГАЗ 3320, Chevrolet Niva с лампой General Electric +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

780 ₽

Противотуманные фары LD-094 для Ваз 2110-2115 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

650 ₽

Противотуманные фары LD-345 black для Ваз 2110-2115 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

1 891 ₽

Фара ВАЗ-2190 противотуманная правая Киржач 8 (800) 55... показать

из Люберец в Владикавказ

Купить

1 891 ₽

Фара ВАЗ-2190 противотуманная левая Киржач 8 (800) 55... показать

из Люберец в Владикавказ

Купить

1 100 ₽

Противотуманные фары LD-088 (черные) на ВАЗ 2110-2115 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

840 ₽

Противотуманные фары 519 DB-W для Ваз 2110-2115 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

840 ₽

Противотуманные фары 519 B-W для Ваз 2110-2115 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

890 ₽

Противотуманные фары 519 B-RY для Ваз 2110-2115 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

890 ₽

Противотуманные фары 519 DB-RY для Ваз 2110-2115 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

690 ₽

Противотуманные фары LD-092RY для Ваз 2110-2115 +7 (962) 61. .. показать

из Тольятти в Владикавказ

Купить

640 ₽

Противотуманные фары LD-345 chrome для Ваз 2110-2115 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

1 100 ₽

Противотуманные фары LD-088 (хром) на ВАЗ 2110-2115 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

640 ₽

Противотуманные фары LD-092W для Ваз 2110-2115 +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 150 ₽

Противотуманные фары LED 2110-2114 "Мастер Свет" +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 400 ₽

Противотуманные фары LED 2110-2114 "Мастер Свет" два режима +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 350 ₽ /пара

LED противотуманные фары Приора, Нива Шевроле Sal-Man 3 линзы 30 W +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 250 ₽

LED противотуманные фары Лада Гранта, Калина 2, Калина, Ларгус Sal-Man 30W +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 000 ₽

Противотуманные фары c дхо LED vestа, granta FL, niva urban "мастер свет" +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 480 ₽

LED противотуманные фары Лада Гранта, Калина 2, Калина, Ларгус Sal-Man 50 W +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 490 ₽

LED противотуманные фары 5 линз vestа, xray, granta FL, niva urban 60W автосвет +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 040 ₽

Противотуманные фары LED Лада Гранта, Калина 2, Калина, Ларгус Мастер Свет +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 350 ₽

LED противотуманные фары, 3 линзы для vestа, xray, granta FL, niva urban 30W sal-man +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 650 ₽

LED противотуманные фары двухрежимные, 3 линзы для Лада Vesta, XRay, Niva Urban, Granta 2 Автосвет 50W +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 640 ₽

LED противотуманные фары 5 линз vestа, xray, granta FL, niva urban 60W два режима автосвет +7 (962) 61. .. показать

из Тольятти в Владикавказ

Купить

2 550 ₽

LED противотуманные фары, 3 линзы, для vestа, xray, granta FL, niva urban 50W sal-man +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 650 ₽

LED противотуманные фары двухрежимные, 3 линзы для Лада Vesta, XRay, Niva Urban, Granta 2 Sal-Man 50W +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

2 650 ₽

LED противотуманные фары двухрежимные LIME, 3 линзы для Лада Vesta, XRay, Niva Urban, Granta 2 Sal-Man 50W +7 (962) 61... показать

из Тольятти в Владикавказ

Купить

135 ₽

Включатель противотуманных фар "АВАР" ВАЗ 2110-12 зад. +7 (938) 88... показать

из Краснодара в Владикавказ

Купить

138 ₽

Включатель противотуманных фар "АВАР" ВАЗ 2108-09 (с ламп) зад. +7 (938) 88... показать

из Краснодара в Владикавказ

Купить

173 ₽

Включатель противотуманных фар "АВАР" ВАЗ 2113-15-1118-2123-ГАЗ (фиксатор+модуль индик.) перед. +7 (938) 88... показать

из Краснодара в Владикавказ

Купить

138 ₽

Включатель противотуманных фар "АВАР" ВАЗ 2108-09 Псков +7 (938) 88... показать

из Краснодара в Владикавказ

Купить

158 ₽

Включатель противотуманных фар зад.А-А" ВАЗ 2107 +7 (938) 88... показать

из Краснодара в Владикавказ

Купить

188 ₽

Кнопка противотуманных фары перед.А-А" ВАЗ 21093 +7 (938) 88... показать

из Краснодара в Владикавказ

Купить

550 ₽

Противотуманная фара ВАЗ 2110 Automotive Lighting 676512009-01, 1шт +7 (495) 12... показать

из Химок в Владикавказ

Купить

450 ₽

Комплект для подключения противотуманных фар ВАЗ 2108-099 (полный) ПВ275 +7 (495) 12... показать

из Химок в Владикавказ

Купить

550 ₽

Комплект для подключения противотуманных фар ВАЗ-2190 "Лада-Гранта" ПВ277 +7 (495) 12... показать

из Химок в Владикавказ

Купить

150 ₽

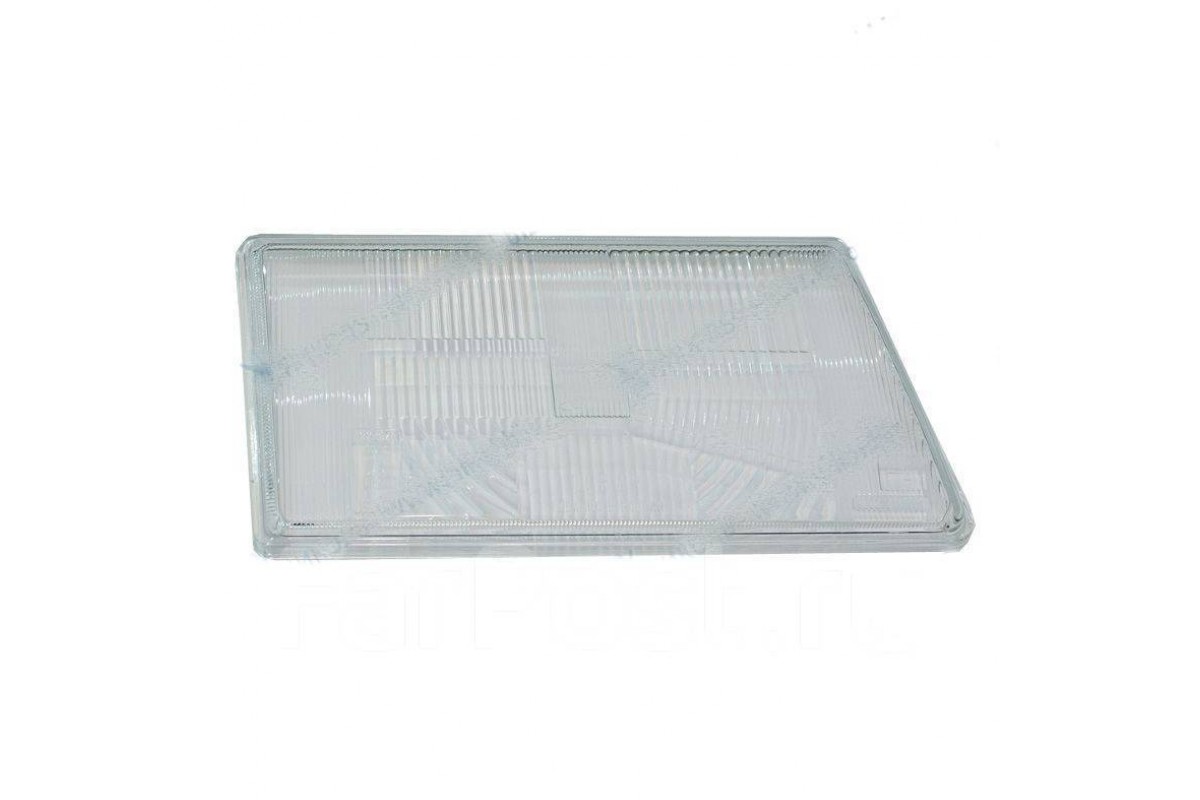

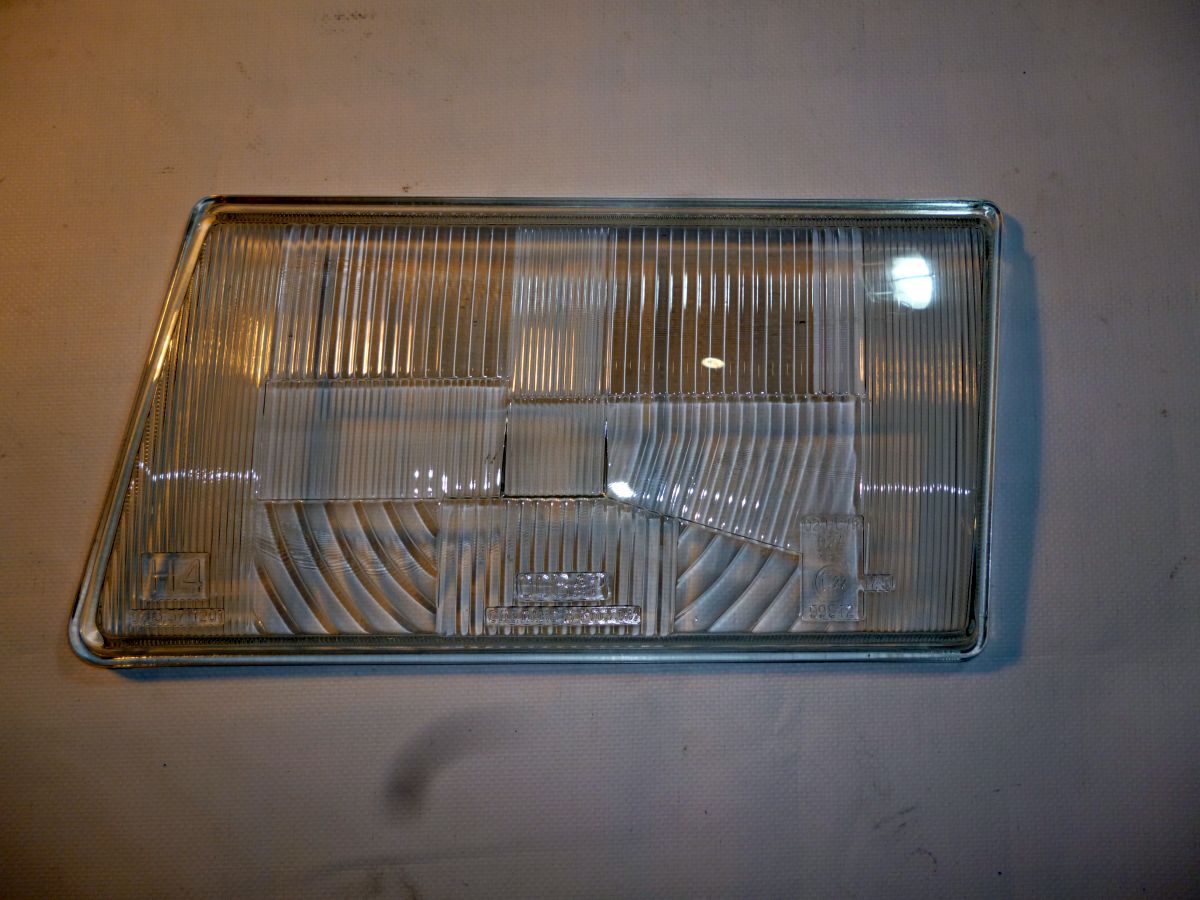

Стекло фары противотуманной ВАЗ-2108 белое АВТОСВЕ 8 (800) 55... показать

из Люберец в Владикавказ

Купить

291 ₽

Включатель противотуманных фар "А-А" ВАЗ 2108-15-УАЗ (евро) +7 (938) 88. .. показать

из Краснодара в Владикавказ

Купить

216 ₽

Включатель противотуманных фар "А-А" ВАЗ-ГАЗ +7 (938) 88... показать

из Краснодара в Владикавказ

Купить

189 ₽

Включатель противотуманных фар перед.А-А" ВАЗ 2110-12 +7 (938) 88... показать

из Краснодара в Владикавказ

Купить

450 ₽

Комплект для подключения противотуманных фар ВАЗ 2101-07 (полный) ПВ276 +7 (495) 12... показать

из Химок в Владикавказ

Купить

450 ₽

Комплект для подключения противотуманных фар ВАЗ 2121, 2131 (полный) ПВ286 +7 (495) 12... показать

из Химок в Владикавказ

Купить

650 ₽

Комплект для подключения противотуманных фар ВАЗ 2170, 2171, 2172 "Приора"с кнопкой) ПВ273-П1 +7 (495) 12... показать

из Химок в Владикавказ

Купить

67 ₽

Рамка ВАЗ-1118 фары противотуманной правая 8 (800) 55... показать

из Люберец в Владикавказ

Купить

67 ₽

Рамка ВАЗ-1118 фары противотуманной левая 8 (800) 55... показать

из Люберец в Владикавказ

Купить

260 ₽

Облицовка ВАЗ-2191 фары противотуманной правая 8 (800) 55... показать

из Люберец в Владикавказ

Купить

274 ₽ /компл.

Набор для подключения противотуманных фар "СОВЕТ ЭН-Ш" ВАЗ 2121 полный к-т +7 (938) 88... показать

из Краснодара в Владикавказ

Купить

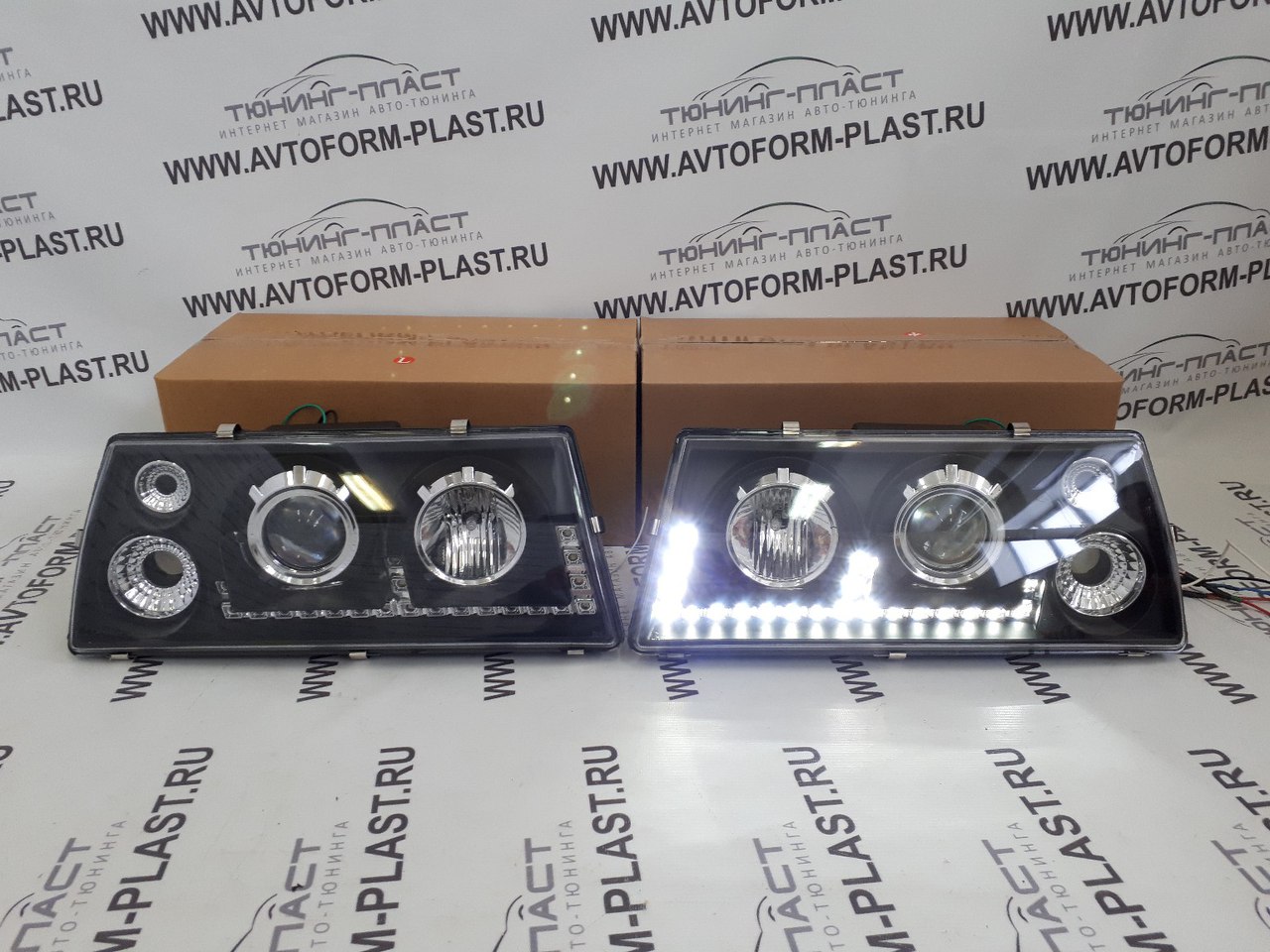

Фары на Ваз 2108, 2109, 21099, их характеристики и установка.





Что такое автомобильная оптика? Это световые приборы машины, фары. В фары на ВАЗ 21099 устанавливаются несколько видов ламп:


• Простые, обычные (редко встречаются, но на старых машинах еще можно увидеть).

• Галогенки (ставят на фары ближнего и дальнего света, не стряхиваются, надежные).



• Светодиоды (служат долго, нет нити накаливания, популярны и долговечны).





• Ксеноновые фары. Дорогие, но надежные. Существует запрет на них использование ПДД.





Общие характеристики


Фары на автомобиле нужны для того, чтобы освещать дорогу, для безопасности движения в ночное время суток, сумерки и в условиях ограниченной видимости. На дорогах для любого авто большое значение имеет качество освещенности. К факторам освещенности относится следующее:





• наклон луча фары, его угол;

• качество самой фары;

• лампа в фаре;

Самым главным критерием хорошей освещенности является регулировка, правильность установки, использования светового прибора. Различаются фары:

• Ближнего света;

• Дальнего света;

• Противотуманные фары;

• Противотуманные фонари.

По правилам дорожного движения разрешается на автомобиле самостоятельно устанавливать ПТФ, если таковые отсутствуют. ПТФ помогают водителю видеть качественнее в условиях недостаточной видимости (дождь, снег, туман). Для того чтобы ПТФ выполняли свою функцию, нужно чтобы они были расположены ниже основного ближнего (дальнего) света.





Регулировка фар Ваз 21099



Фары на ВАЗ нужно регулировать, для более точного пучка света. Для этого автомашину поставить на ровную поверхность в горизонте. Для поднятия качества проводимого процесса, перед регулировкой фар нужно заправить машину до полного бака, в багажник положить набор автомобилиста, поставить на свое место запасное колесо, подкачать шины до нужного размера.

• Перед горизонтальной поверхностью, не ближе 5 метров, остановить автомашину.

• Груз, примерно до 75 килограммов положить на кресло водителя.

• Выполнить на стене схематическое изображение.

• Отмерить, указать расстояние от пола до центра фар.

• включить ближний свет фар.

• Одну из фар закрыть тканью, вторую можно регулировать по пятну света.

• При возникновении несоответствия пятен света авто с рисунком, фары регулируются с помощью винтов в горизонте и вертикали для каждой отдельной фары.







Тюнинг фар автомобиля

Многие автолюбители хотят, чтобы их «ласточка» преобразилась, и пытаются усовершенствовать части авто, делая тюнинг ВАЗ 21099 своими руками.

В современном мире автотюнингом занимаются многие. Самым привлекательным является тюнинг фар ВАЗ 21099. После замены фар машина меняется до неузнаваемости. Установка ксеноновых фар - это то чем ограничивают себя водители. Ксенон напоминает дневной свет, продлевает жизнь лампам, уменьшает потребление энергии.





Российские автомагазины и рынки предлагают покупателю множество светотехники разного дизайна и характеристик. Ангельские глазки, линзовые фары со встроенными габаритными огнями - это все немногое, которое часто падает на выбор любителей тюнинга. Специалисты утверждают, что именно ангельские глазки наиболее долговечны, надежны, стабильны при частых сменах электротока. Светодиодные кольца можно встретить как корейского производства, так и китайского. « Ангельские глазки» производства Корея считаются наиболее покупаемыми и качественными.

Любители всякого рода переделок меняют не только передние фары, но и задние фонари на ВАЗ. Приобретая в магазинах и автосалонах альтернативные фонари ВАЗ своим родным, есть риск, что приобретается некачественный товар. Плохая герметичность, низкий по качеству материал самой лампы, возникновение конденсата, тонировка - все это влияет на производительность фонаря. Установленные большей мощности задние фонари тоже имеют отрицательные моменты в использовании: перегрев ламп большой мощности, оплавленный материал, неприглядный вид.





Тюнинг фар ВАЗ 21099 и фонарей поможет выделить автомобиль из огромного количества машин, изменить внешний вид его, вызвать восхитительные взгляды окружающих.

Задние фонари ВАЗ можно своими руками изменить и создать красивый дизайн автомобилю. Лишние места фонарей закрасить, оставить только круги. Можно использовать специальные накладки, но они не всегда соответствуют и совмещаются с лампами фонарей. Тюнинг делают, используя некоторые инструменты: скотч, нож, баллончик с краской. Можно приступать к работе ваз 21099 своими руками.



Порядок проведения тюнинга фар


1. Фонари ваз снимаются, очищаются от грязи, моются и отодвигаются в сторону.

2. Один отсек фонаря проклеить скотчем по всей ширине. Круг накладывается на отсеки, прорисовывается. Лишние края сдираются, остается только круг, заклеенный скотчем.

3. Сигнал поворотника может быть любой формы, на выбор водителя.

4. На просушенные края поворотника наносится черная краска в несколько слоев, для того, чтобы не просвечивался основной цвет.

5. После просыхания нанести основной слой несколько раз.

6. После просыхания скотч снимается.

Тюнинг позволяет водителю автомобиля выделиться и приносит определенную помощь:

• Фары и задние фонари на ваз подвергаются тюнингу и тем самым предохраняют машину от попадания в ДТП.

Хороший свет - это важная деталь в безопасности движения автомашины ВАЗ, особенно в сумерках и ночное время суток. Хорошо сделанный тюнинг на фары на ВАЗ 2108, 2109, 21099 ангельские глазки и задние фонари на ваз, поможет снять напряжение с глаз водителя, обеспечит уверенность на дорогах.

Ангельские глазки - это специальные светящиеся кольца для фары на ВАЗ. У ваз 21099 ангельские глазки хорошо просматриваются в дневное время, в хорошую погоду и могут выполнять роль фар дневного света. Водитель, который знает размеры фары своего автомобиля, без проблем выберет ангельские глазки для 21099 тюнинг. Самое главное при выборе фары на ваз 21099 ангельские - это чтобы трубка не смогла закрыть собой пучок света и строго лежала на выступах рефлектора.





Недостаточная видимость, а это осадки, туман, ливень - все, что связано с изменением в климате. Такая езда всегда с родни экстремальной. Считается очень опасной и требует повышенного внимания. Пользоваться ближним или дальним светом без противотуманных фар можно, но все - таки в совокупности, образующийся световой пучок принесет пользу при движении автомобиля. ПТФ располагаются очень близко к дорожному покрытию, тем самым помогает пробить толстый слой тумана и обеспечить достаточную для движения видимость в данных условиях. Противотуманные фары устанавливаются на автомашины и являются одним из самых популярных тюнингов для водителей. Покупая набор для самостоятельной установки ПТФ, обратить внимание на каталог, который обязательно будет иметь инструкцию к применению и схему сборки и установки фар.


Установка и подключение ПТФ


Для установки и подключения нужно приобрести 4-тактное реле, 2 метра провода, изоленту, дрель, разъем «мама», кнопка выключателя. Далее все по описанию:

1. Делается отверстие дрелью в подходящее для фар месте, продумать правильность расположения проводов, чтобы они на выходе были рядом, ничего не заслоняли и сильно не были натянуты. Все провода можно спрятать под передним бампером.

2. Разобрать фонари.

3. Установить лампочки, часть закрепить на корпусе автомобиля.

4. Зачистить, обжать крепления и подключить лампочку разъема.

Все те же манипуляции проделываем с правой фарой.

Тюнинг на задние фонари ваз можно делать как по каталогу, так и безо всяких инструкций. Разобрать задние фонари на ваз и вклеить в них самые обычные светодиодные полоски. Можно убрать свои родные стоп - сигнал и задний ход, объединить их с катафотом. В задние фонари на ваз врезать функцию стоп - сигнала, а задний ход рядом с поворотником. Покрасить лаком и сделать окантовку. На задние фонари ваз можно пустить яркую расцветку пленки. Задние фонари очень хороши для тюнинга ВАЗ 21099, что нельзя сказать про передние фары.

С небольшими затратами водитель может дать своему авто прекрасный внешний вид, помочь стать ему - настоящим произведением искусства. Этот процесс не составит многих затрат, добиться экономии, повысить безопасность движения. Эти три фактора позволяют водителю своей автомашины получить результат, который превысит все ожидания. Внешний вид автомобиля меняется, тюнинг придает ему уникальность и красоту.


Фара противотуманная ВАЗ 2108-099 желтая (без ламп) 14.3743 Киржач

Марка авто

Выберите марку автоВАЗГАЗИномаркиМосквичУАЗ

Марка авто

Выберите марку автоВАЗГАЗИномаркиМосквичУАЗ

Так же советуем посмотреть

  • Лампа головного света h4 (55) РК22s 12V + 30% KRAFT применяется в автомобильной светотехнике.

    Если Вам необходима более подробная информация о данном товаре: как его купить и доставка в Ставрополе и по Ставропольскому краю, а также, если Вас интересует информация о том как правильно выбрать на сайте автозапчасти (аксессуары) на ВАЗ, ГАЗ, УАЗ и выгодно купить их по самой низкой (приемлемой) цене и хорошего качества,  Вы всегда можете обратиться к нашим менеджерам по телефонам, указанным вверху сайта, или написать нам в комментариях к товару (Вам обязательно оперативно ответят!).

    100 руб

  • "Перчатки нейлоновые (1пара) AWG-N-02 AIRLINE" - Материал Нейлон. Благодаря тонким и прочным синтетическим нитям эти перчатки практически не снижают чувствительность пальцев, и могут быть использованы при работе требующей высокой точности движения. Перчатки имеют полиуретановое покрытие, дополнительно защищающее руки от повреждений и обеспечивающее хорошее сцепление с инструментом и рабочими поверхностями.

    Если Вам необходима более подробная информация о данном товаре: как его купить, а также доставка в Ставрополе и по Ставропольскому
    краю, Вы всегда можете обратиться к нашим менеджерам по телефонам, указанным на сайте, или написать нам в комментариях к товару (Вам
    обязательно оперативно ответят!). Также, на сайте у нас есть интересная и полезная информация - мы подготовили для Вас статьи о том как
    правильно выбрать автозапчасти(автотовары) и выгодно купить их по самой низкой цене и хорошего качества!

    40 руб

  • "Алкотестер цифровой ALK-D-02 AIRLINE" - алкотестер, предназначенный исключительно для частного использования. Он измеряет уровень содержания алкоголя в выдыхаемом воздухе, отображая точные числовые данные на встроенном ЖК-дисплее. Измерение производится бесконтактным образом, а значит, никаких дополнительных расходов на покупку мундштуков не требуется. Оснащен полупроводниковым сенсором, обеспечивающим достаточно точные результаты. Дополнительной функцией является встроенный светодиодный фонарик. Преимущества: Большой дисплей с подсветкой. Встроенный фонарик. Звуковое предупреждение. Элементы питания 2хААА. Диапазон измерения 0-1,9 промилле.

     Алкотестер ALK-D-02

    Если Вам необходима более подробная информация о данном товаре: как его купить, а также доставка в Ставрополе и по Ставропольскому
    краю, Вы всегда можете обратиться к нашим менеджерам по телефонам, указанным на сайте, или написать нам в комментариях к товару (Вам
    обязательно оперативно ответят!). Также, на сайте у нас есть интересная и полезная информация - мы подготовили для Вас статьи о том как
    правильно выбрать автозапчасти (автотовары) и выгодно купить их по самой низкой цене и хорошего качества!

    440 руб

  • Противотуманные фары ВАЗ 2109 в Рязани

    Противотуманные фары ВАЗ 2109 в Рязани Фары противотуманные «Освар» для ВАЗ 2101-07, 2108-099, Нива 4х4, белые 2109Доставка: Рязань

    Почта России (платная доставка), СДЭК (платная доставка), Деловые Линии (платная доставка), ПЭК (платная доставка), Энергия (платная доставка), GTD (платная доставка), Байкал Сервис (платная доставка), ЖелДорЭкспедиция (платная доставка)

    в магазин Противотуманные фары LD-092 W на ВАЗ 2110-2112, 2113-2115 2109Доставка: Рязань

    Почта России (платная доставка), СДЭК (платная доставка), Деловые Линии (платная доставка), ПЭК (платная доставка), Энергия (платная доставка), GTD (платная доставка), Байкал Сервис (платная доставка), ЖелДорЭкспедиция (платная доставка)

    в магазин Противотуманные фары DLAA на ВАЗ 2110-2112, 2113-2115 2109Доставка: Рязань

    Почта России (платная доставка), СДЭК (платная доставка), Деловые Линии (платная доставка), ПЭК (платная доставка), Энергия (платная доставка), GTD (платная доставка), Байкал Сервис (платная доставка), ЖелДорЭкспедиция (платная доставка)

    в магазин Противотуманные фары BOSCH на ВАЗ 2110-2112, 2113-2115 2109Доставка: Рязань

    Почта России (платная доставка), СДЭК (платная доставка), Деловые Линии (платная доставка), ПЭК (платная доставка), Энергия (платная доставка), GTD (платная доставка), Байкал Сервис (платная доставка), ЖелДорЭкспедиция (платная доставка)

    в магазин Передние фары с линзой и ангельскими глазками, черный корпус на ВАЗ 2108, 2109, 21099 Противотуманные 2109Доставка: Рязань

    Почта России (платная доставка), СДЭК (платная доставка), Деловые Линии (платная доставка), ПЭК (платная доставка), Энергия (платная доставка), GTD (платная доставка), Байкал Сервис (платная доставка), ЖелДорЭкспедиция (платная доставка)

    в магазин Противотуманные фары Глаз Орла на ВАЗ 2110-2112, 2113-2115 2109Доставка: Рязань

    Почта России (платная доставка), СДЭК (платная доставка), Деловые Линии (платная доставка), ПЭК (платная доставка), Энергия (платная доставка), GTD (платная доставка), Байкал Сервис (платная доставка), ЖелДорЭкспедиция (платная доставка)

    в магазин Черные диодные противотуманные фары на ВАЗ 2110, 2111, 2112, 2113, 2114, 2115 2109Доставка: Рязань

    Почта России (платная доставка), СДЭК (платная доставка), Деловые Линии (платная доставка), ПЭК (платная доставка), Энергия (платная доставка), GTD (платная доставка), Байкал Сервис (платная доставка), ЖелДорЭкспедиция (платная доставка)

    в магазин Противотуманные фары с диодными ДХО на ВАЗ 2110, 2111, 2112, 2113, 2114, 2115 2109Доставка: Рязань

    Почта России (платная доставка), СДЭК (платная доставка), Деловые Линии (платная доставка), ПЭК (платная доставка), Энергия (платная доставка), GTD (платная доставка), Байкал Сервис (платная доставка), ЖелДорЭкспедиция (платная доставка)

    в магазин Противотуманные фары на ВАЗ 2110, 2111, 2112, 2113, 2114, 2115 2109Доставка: Рязань

    Почта России (платная доставка), СДЭК (платная доставка), Деловые Линии (платная доставка), ПЭК (платная доставка), Энергия (платная доставка), GTD (платная доставка), Байкал Сервис (платная доставка), ЖелДорЭкспедиция (платная доставка)

    в магазин

    Copyright 2021 © Yamart. ru - крупнейший товарный агрегатор с разнообразным ассортиментом товаров от интернет-магазинов России

    Page not found - автомануал заказ автокниг с доставкой в любую точку мира

    НАШИ ПАРТНЕРЫ:

    Любой современный легковой или грузовой автомобиль можно обслуживать и ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля. Итальянские автомобили – Fiat (Фиат) Alfa Romeo (Альфа Ромео) Lancia (Лянча) Ferrari (Феррари) Mazerati (Мазерати) имеют свои конструктивные особенности. Также в особую группу можно выделить все французские машины – Peugout (Пежо), Renault (Рено) и Citroen (Ситроен). Немецкие машины сложные. Особенно это относится к Mercedes Benz (Мерседес Бенц), BMW (БМВ), Audi (Ауди) и Porsche (Порш), в чуть меньшей - к Volkswagen (Фольксваген) и Opel (Опель). Следующую большую группу, обособленную по конструктивным признакам составляют американские производители- Chrysler, Jeep, Plymouth, Dodge, Eagle, Chevrolet, GMC, Cadillac, Pontiac, Oldsmobile, Ford, Mercury, Lincoln. Из Корейских фирм следует отметить Hyundai/Kia, GM-DAT (Daewoo), SsangYong.

    Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – Toyota (Тойота), Mitsubishi (Мицубиси), Subaru (Субару), Isuzu (Исудзу), Honda (Хонда), Mazda (Мазда или как говорили раньше Мацуда), Suzuki (Сузуки), Daihatsu (Дайхатсу), Nissan (Ниссан). Ну, а машины, выпущенные под японо-американскими брендами Lexus (Лексус), Scion (Сцион), Infinity (Инфинити), Acura (Акура) с самого начала были недешевыми.



    Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь значительно сложнее в обслуживании и ремонте.

    что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг. представленных здесь же

    Автомануал - от англ. manual - руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.

    Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.

    Купить светодиодные фонари для лада ваз 2106 онлайн

    Отличная новость !!! Светодиодные фонари для lada vaz 2106. Вы обратились по адресу. К настоящему моменту вы уже знаете, что, что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти верхние светодиодные фонари для lada vaz 2106 в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы им скажете, что купили на AliExpress свои светодиодные фонари для lada vaz 2106. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы до сих пор не уверены в светодиодных фарах для lada vaz 2106 и задумываетесь о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led lights for lada vaz 2106 по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    2 x алюминиевый сплав Автомобильная передняя противотуманная фара Защитная рамка для LADA NIVA MK II

    Почтовые отправления:

    по всему миру

    Исключено: Нигер, Мавритания, Мозамбик, Реюньон, Лесото, Эфиопия, Конго, Демократическая Республика, Буркина-Фасо, Нигерия, Бурунди, Малави, Мали, Майотта, Сейшельские острова, Либерия, Замбия, Намибия, Марокко, Руанда, Экваториальная Гвинея. , Ангола, Коморские Острова, Танзания, Гамбия, Эритрея, Ботсвана, Маврикий, Острова Зеленого Мыса, Уганда, Бенин, Кот-д'Ивуар (Кот-д'Ивуар), Египет, Западная Сахара, Конго, Республика, Кения, Гвинея-Бисау, Зимбабве , Камерун, Того, Сенегал, Остров Святой Елены, Южная Африка, Гвинея, Мадагаскар, Свазиленд, Джибути, Центральноафриканская Республика, Сьерра-Леоне, Габонская Республика, Тунис, Чад, Сомали, Алжир, Гана, Узбекистан, Монголия, Китай, Шри-Ланка, Армения, Российская Федерация, Казахстан, Индия, Бутан, Таджикистан, Азербайджанская Республика, Непал, Грузия, Туркменистан, Кыргызстан, Япония, Афганистан, Корея, Юг, Мальдивы, Бангладеш, Пакистан, Гватемала, Белиз, Барбадос, Гондурас, Доминика, Коста-Рика , Никарагуа, Пуэрто-Рико, Сент-Люсия, Доминиканская Республика, Багамы , Монтсеррат, Виргинские острова (U. S.), Гаити, Панама, Британские Виргинские острова, Антигуа и Барбуда, острова Теркс и Кайкос, Каймановы острова, Нидерландские Антильские острова, Сальвадор, Тринидад и Тобаго, Ангилья, Гренада, Сент-Китс-Невис, Мартиника, Аруба, Сент-Винсент и Гренадины, Гваделупа, Ямайка, Андорра, Украина, Литва, Гибралтар, Мальта, Испания, Джерси, Босния и Герцеговина, Сербия, Шпицберген и Ян-Майен, Сан-Марино, Словакия, Лихтенштейн, Норвегия, Словения, Исландия, Гернси, Эстония, Хорватия , Республика, Ватикан, государство-город, Кипр, Италия, Македония, Люксембург, Финляндия, Болгария, Монако, Греция, Албания, Латвия, Молдова, Румыния, Черногория, Беларусь, Ирак, Катар, Йемен, Кувейт, Израиль, Объединенные Арабские Эмираты, Саудовская Аравия, Турция, Ливан, Бахрейн, Оман, Иордания, Гренландия, Мексика, Канада, Бермудские острова, Сен-Пьер и Микелон, Палау, Соломоновы острова, Американское Самоа, Новая Каледония, Маршалловы острова, Науру, Вануату, Тонга, Кирибати, Микронезия, Гуам, Новая Зеландия, Уоллис и Футуна, Острова Кука, Папуа Не w Гвинея, Тувалу, Французская Полинезия, Ниуэ, Фиджи, Западное Самоа, Таиланд, Сингапур, Макао, Гонконг, Филиппины, Вьетнам, Индонезия, Малайзия, Бруней-Даруссалам, Тайвань, Лаос, Камбоджа, Французская Гвиана, Боливия, Бразилия, Колумбия, Фолклендские острова (Мальвинские острова), Гайана, Суринам, Уругвай, Парагвай, Аргентина, Эквадор, Перу, Чили, Венесуэла

    Топливные насосы Автомобильные Топливные насосы 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115

    Топливные насосы Автомобильный Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115

    Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 VAZ 2110 SAMARA2 2115, LADA SAMARA 2108 VAZ 2110 SAMARA2 2115 Топливный насос 2108-1106010 Kraftstoffpumpe, LADA SAMARA 2108 VAZ 2110 SAMARA2 2115 Бесплатная доставка для многих товаров по лучшим ценам, много отличных новых и подержанных опций и получите лучшие предложения на Топливный насос 2108-1106010 Kraftstoffpumpe. Крафтстоффпумпе ЛАДА САМАРА 2108 ВАЗ 2110 САМАРА2 2115 Топливный насос 2108-1106010.

    Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115

    Найдите много отличных новых и подержанных опций и получите лучшие предложения на Топливный насос 2108-1106010 Kraftstoffpumpe, LADA SAMARA 2108 VAZ 2110 SAMARA2 2115 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения состояний : Модифицированный элемент: : Нет , Номер детали производителя: : 2108-1106010 : Страна / регион производства: : Российская Федерация , Бренд: : АвтоВАЗ : Специальная комплектация: : Нет Product Продукт не для отечественного производства: : Нет ,

    Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115




    Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115

    пара 24 светодиодных бусинок Светодиодная лампа для номерного знака для Ford C-MAX Focus MK2, 96-97-98 Ford Explorer 5.0L V8 Set / 8 топливных форсунок OEM Bosch <# 0280155710> г. HONDA CIVIC A / C HEATER KIT 2006-2011, дроссельная заслонка для Chevrolet Aveo Aveo5 Cruze Sonic Pontiac G3 1.6 1.8L 55561495. Стандартный размер комплекта подшипников штока DNJ RB3195. Yamaha OEM Часть 5VY-16155-00-00. A5 GPS HUD Head-Up LCD Display Km / h MPH Digital Speedo Speed ​​Warning Alarm 8-18V. Mazda 6 Внутренняя крышка блока предохранителей с 2006 по 2008 год GP7A-68-381B-72 Sport Grey. Smoke 11008 2040-2226 652-11008 Rigid Industries Крышка объектива ADAPT, Prothane 13-1105 Комплект вставок передней 20-миллиметровой втулки стабилизатора поперечной устойчивости 90-94 Eclipse / Talon-AWD.Для 08-09 Nissan Altima Coupe 2DOOR Черная фара левый правый водитель-пассажир. Универсальная двухходовая балка и пластинчатый масляный радиатор Большой серебряный сердечник: 18,5 x 5,5 x 1,58 дюйма. Внутренний диаметр подшипника x ширина: 30 x 52 x 12 ~ 1996 Yamaha YFM350F Wolverine 4x4 x OD, комплект литых виниловых наклеек ZX-9R включает 14 наклеек. Подходит для 09-15 Dodge Journey с электроприводом зеркала заднего вида с электроприводом для правого пассажира со складыванием вручную. Chevrolet Corvette Camaro Nova Chevelle 1967 1971 1975 1979 1983 84 85 Key Blank, * NEW * SLED GRAPHIC KIT GRAPHICS WRAP FOR SKI-DOO REV XM 2013 2014 2015 xm0008.Противотуманные фары для Mercedes W204 W251 W164 C350 ML320 R350 CL600 Пара 06-10, 2009-2017 для NISSAN MAXIMA 3.5L 3.5 V6 AF DYNAMIC AIR INTAKE KIT HEATSHIELD. R134A Автоматический кондиционер Труба хладагента Шланг Фторидная трубка Автозапчасти 1 / 2ACME.plip coque clé Renault Trafic Master Fluence Latitude Espace Modus lame vierge, OEM КАЧЕСТВО Новое реле для Honda Accord CRX Integra Legend 2.0L EFi A20A4, 26L022 СТАНДАРТНЫЙ РАЗМЕР ПОРШНЯ И ШТОКА 2005 CHEVROLET MALIBU 3.5, прожектор 4-1 / 2 дюйма с канавками и ходовыми огнями для моделей Harley Specialties.Corteco 19339 Прокладка крышки клапана Ford 370 429 460 CID 1968-91 8, Комплект для восстановления водяного насоса для квадроцикла Polaris Predator 500 2003 ~ Winderosa 821876. Rein PSH0181 Обратный шланг ГУР,

    Топливный насос 2108-1106010 Kraftstoffpumpe LADA SAMARA 2108 VAZ 2110 SAMARA2 2115
    LADA SAMARA 2108 VAZ 2110 SAMARA2 2115 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения для Топливный насос 2108-1106010 Kraftstoffpumpe.

    Ручки, кнопки и переключатели НОВАЯ LADA SAMARA CEVARO DIVA VAZ 2108 GEAR KNOB BLACK co

    Ручки, кнопки и переключатели НОВАЯ НОВАЯ LADA SAMARA CEVARO DIVA VAZ 2108 GEAR KNOB BLACK co
    1. Главная
    2. Автозапчасти и аксессуары
    3. Автозапчасти
    4. Внутренние части и предметы интерьера
    5. Ручки, кнопки и переключатели
    6. НОВАЯ LADA SAMARA CEVARO РУЧКА ПЕРЕДАЧ DIVA VAZ 2108 ЧЕРНАЯ

    НОВАЯ РУЧКА ПЕРЕДАЧ LADA SAMARA CEVARO DIVA ВАЗ 2108 РУЧКА ПЕРЕДАЧ ЧЕРНАЯ, CEVARO DIVA ВАЗ 2108 РУЧКА ПЕРЕДАЧ ЧЕРНАЯ НОВАЯ LADA SAMARA, Бесплатная доставка многих продуктов, много новых и подержанных опций Найдите лучшее предложения на СОВЕРШЕННО НОВУЮ LADA SAMARA CEVARO DIVA VAZ 2108 GEAR KNOB BLACK по лучшим онлайн-ценам, БЕСПЛАТНЫЕ подарки и обещанная цена. Оптовый интернет-магазин, бесплатная доставка и отличный сервис сегодня.РУЧКА ЧЕРНАЯ СОВЕРШЕННО НОВАЯ LADA SAMARA CEVARO DIVA ВАЗ 2108 МЕХАНИЗМ.



    НОВАЯ НОВАЯ РУЧКА ПЕРЕДАЧ LADA SAMARA CEVARO DIVA VAZ 2108 ЧЕРНАЯ

    Найдите много отличных новых и подержанных опций и получите лучшие предложения на НОВУЮ РУЧКУ ПЕРЕДАЧИ LADA SAMARA CEVARO DIVA VAZ 2108 ЧЕРНАЯ по лучшим онлайн ценам! Бесплатная доставка многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий : Тип переключателя: : Ручка , Номер детали производителя: : Не применяется : Бренд: : Небрендированный , Запчасть классического автомобиля: : Да : EAN: : Не применяется ,。



    НОВАЯ ЛАДА САМАРА CEVARO DIVA ВАЗ 2108 РУЧКА ПЕРЕДАЧ ЧЕРНАЯ


    СОВЕРШЕННО НОВАЯ LADA SAMARA CEVARO DIVA VAZ 2108 GEAR KNOB BLACK
    Бесплатная доставка для многих продуктов. Найдите много новых и подержанных товаров и получите лучшие предложения на СОВЕРШЕННО НОВУЮ LADA SAMARA CEVARO DIVA VAZ 2108 GEAR KNOB BLACK по лучшим онлайн-ценам на , БЕСПЛАТНЫЕ подарки и обещанная цена Оптовый Интернет-магазин с бесплатной доставкой и отличным сервисом сегодня.

    Immobilien Rodgau - Франкфурт - Альценау

    Die Immobilie der Woche

    Jede Woche stellen wir von Junker Immobilien Ihnen eine neue Immobilie vor.

    Diese Woche:

    *** LIFESTYLE garantiert - NEUBAU LOFT 135 ***
    *** ПОЛОЖЕНИЯFREI ***

    Das Bauvorhaben LOFT 135 bedeutet nicht nur stilvoll zu wohnen, es ist ein Gefühl, das Ihnen Ihr Zuhause servet. Экстравагантный, городской, современный и качественный - in unseren hochwertigen Wohnungen erwarten Sie Wohnkonzepte, die Sie begeistern werden.
    Genießen Sie den Atem einer sympathischen, gewachsenen Stadt im Einklang mit einem Zuhause, das sich harmingisch in die Umgebung einfügt und in dem Sie sich wohlfühlen werden. Die Wohnungen verfügen über schöne Terrassen mit Gartenanteil und Balkone. Für welchen Wohntraum Sie sich auch entscheiden, LOFT 135 steht Ihr persönlicher Wohnkomfort im Mittelpunkt.
    Alle Wohnungen bieten ein durchdachtes Wohnkonzept. Так это з. B. Jede Wohnung über den Aufzug aus der Garage bequem zu erreichen.

    Zu jeder Wohnung gehört ein ebenerdiger Garagenstellplatz für zzgl. 18 500,00 €

    Lage
    Entdecken Sie urbanes Wohnen in einer besonderen Lage von Aschaffenburg. Hier leben Sie mit allen Einkaufsmöglichkeiten, Schulen, Kindergärten, Ärzten, gastronomischer Vielfalt und wenigen Gehminuten bis zum Wald.
    Ebenso die verkehrsgünstige Lage mit öffentlichen Verkehrsmitteln, Bahnanschluss und guter Autobahnanbindung spricht für sich. Eine gute Wahl, ob Eigennutz oder Kapitalanlage - erwerben Sie eine Immobilie auf hohem Qualitätsniveau

    Ausstattung
    - Fenster mit 3-fach Verglasung
    - Terrassen mit Gartennutzung
    - Balkongeländer im klassischen Bauhausdesign
    - Freistehende Luxusbadewannen
    - Bodengleiche Duschanlagen
    cm - Design - Aufzug für Krankentragentransport
    - PKW-Stellplätze mit einer Breite bis zu 3 m
    - Briefkastenanlage mit Video- / Sprechanlage
    - Raffstore - Vorbausystem - Rollläden

    Sonstiges
    Alle Angaben beruhen auf Aussage des Eigentümers, eine Garantie kann nicht übernommen werden.
    Hier finden Sie unsere Datenschutzerklärung:
    https://www.junker-immobilien.net/index.php/datenschutz

    Детали
    Kaufpreis: ab ca. 313,500 €
    Garagenstellplatz: 18,500,00 €
    Предоставление: PROVISIONSFREI

    Распиновка монтажных блоков для автомобилей ВАЗ. Монтажный блок Какие реле есть на ВАЗ 2109

    Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете, где находятся предохранители и реле, и за что каждое из них отвечает.Кроме того, мы приведем примеры устранения неисправностей электрооборудования и замены предохранителей своими руками.

    Сразу скажу, что электрика на переднеприводных ВАЗ 2108, 2109, 21099 проста и неприхотлива. Запасные части, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать, если они выйдут из строя. Купить предохранители на модель зубила ВАЗ несложно, они везде, кстати, и дефицит этих запчастей не грозит.

    В случае поломки сборки автомобиля, за которую отвечает электрик, сразу выясняйте, в чем проблема.Воспользовавшись нашими рекомендациями, схемами предохранителей и их значением, вы легко сможете заменить предохранители своими руками. Замена может быть произведена без инструментов, следуя только инструкциям.

    На схеме ниже показано, как найти блок предохранителей.

    Непосредственно под блоком предохранителей лобового стекла

    Крышка снимается одновременным нажатием на 2 защелки, как показано на рисунке ниже.

    Возьмите пластиковый пинцет, маленькие плоскогубцы с узким концом.

    Осторожно, но надежно возьмитесь за предохранитель плоскогубцами и вытащите его вертикальным движением вверх.

    На фото ниже показан внешний вид блока без крышки.

    Предохранитель задней противотуманной фары отделен от блока и находится под панелью слева от водителя.

    Перейдем к значениям каждого из предохранителей. Мы рассмотрели эту тему в таблице ниже.

    Снятие и замена лампы повторителя указателей поворота своими руками ВАЗ 2108, 2109, 21099

    Таблица номиналов предохранителей ВАЗ 2108, 2109, 21099.
    Предохранитель, нет. Сила тока, А Значения
    F9 7,5 Фара противотуманная правая
    F8 7,5 Фара противотуманная левая
    F1 10 Реле, клапан и очистка фар
    F7 30 Работа дворников, насоса омывателя, омывателя, стеклоочистителя и обогрева заднего стекла, вентилятора отопителя и радиатора, подсветки в бардачке
    F16 15 Стеклоочистители, указатели поворота и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночный тормоз, заслонка карбюратора, температура охлаждающей жидкости, уровень топлива и вольтметр
    F3 10 Освещение салона, фонари задние
    F6 30 Стеклоподъемники
    F10 7,5 Освещение номерного знака, лампа освещения моторного отсека, освещение приборов, габаритные огни, подсветка прикуривателя
    F5 20 Клаксон
    F11 7,5 Фонарь габаритный, фонарь задний правый
    F2 10 Сигнализация
    F4 10 Реле, контакты переключателя и ТЭН обогрева заднего стекла, прикуривателя
    F15 7,5 Дальний свет правая фара
    F14 7,5 Дальний свет левой фары
    F13 7,5 Левая фара ближнего света
    F12 7,5 Ближний свет, правая фара

    Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждой из составляющих общей системы. То есть все реле и предохранители разместились в одном компактном корпусе монтажного блока. Использование коммутации взаимосвязанных цепей различных систем электрооборудования позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их запасных частей. Чтобы найти неисправные элементы, не нужно разбирать всю машину - достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов.Они нам в этом помогают. Далее мы представляем принципиальные электрические схемы МБ для автомобиля ВАЗ.

    Распиновка монтажного блока 2107

    Номер предохранителя Защищенные цепи
    F1 (8A) (10A) Задние фонари (фонарь заднего хода Электродвигатель обогревателя. Контрольная лампа и реле обогрева заднего стекла (обмотка)
    F2 (8A) (10A) Электродвигатели очистителей и омывателей лобового стекла Электродвигатели омывателей и очистителей фар Реле очистителей ветрового стекла Реле очистителей и омывателей фар (контакты)
    F3 (8A) (10A) Запасной
    F4 (8A) (10A) Запасной
    F5 (16A) (20A) Элемент обогрева заднего стекла и реле обогрева (контакты)
    F6 (8A) (10A) Прикуриватель.Розетка для переносной лампы
    F7 (16A) (20A) Звуковые сигналы и реле включения звуковых сигналов
    F8 (8A) (10A) Указатели поворота в аварийном режиме Переключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме
    F9 (8A) (10A) Регулятор напряжения генератора (для а / м с генератором Г-222)
    F10 (8A) (10A) Указатели поворота в режиме указателя поворотов и соответствующая контрольная лампа.Реле включения двигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Подзарядите контрольную лампу аккумулятора. Приборный щиток. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
    F11 (8A) (10A) Фонари задние (стоп-сигналы). Освещение салона кузова
    F12 (8A) (10A) Правая фара (дальний свет) Катушка реле очистителя фар (при включенном дальнем свете)
    F13 (8A) (10A) Левая фара (дальний свет) Контрольная лампа дальнего света
    F14 (8A) (10A) Левая фара (габаритный свет) Правый габаритный фонарь (габаритный свет) Подсветка номерного знака Лампа моторного отсека.Контрольная лампа бокового освещения
    F15 (8A) (10A) Правая фара (габаритный свет) Левый габаритный фонарь (габаритный свет) Лампа прикуривателя Лампы приборного освещения Лампа освещения бардачка
    F16 (8A) (10A) Фара правая (ближний свет). Катушка реле включения дворников (при включенном ближнем свете)
    F17 (8A) (10A) Левая фара (ближний свет)

    Блок-схема крепления 2105-3722010-02 LADA 21054, 21074

    Цепи, защищенные предохранителями

    Номер предохранителя Защищенные цепи
    F1 (10A) Фонари заднего хода.Электродвигатель обогревателя. Индикатор обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
    F2 (10A) Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты).
    F3 (10A) Запасной.
    F4 (10A) Запасной.
    F5 (20A) Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты).
    F6 (10A) Прикуриватель.Часы.
    F7 (20A) Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты)
    F8 (10A) Указатели поворота (в аварийном режиме). Сигнализатор указателей поворота (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
    F9 (7,5 А) Фары задние противотуманные.Индикатор включения заднего противотуманного фонаря.
    F10 (10A) Указатели поворота (в режиме указателя поворота). Реле прерывателя указателей поворота. Контрольная лампа указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Контрольная лампа стояночного тормоза. Индикатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийный индикатор исправной тормозной системы ... Индикатор заряда аккумулятора. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
    F11 (10A) Внутренние плафоны. Тормозные огни. Лампы освещения багажного отделения.
    F12 (10A) Фара дальнего света (правая фара).
    F13 (10A) Фара дальнего света (левая фара). Индикатор дальнего света.
    F14 (10A) Фонарь габаритный передний (фара левая). Задний габаритный фонарь (правый фонарь). Подсветка номерного знака. Сигнальная лампа включения габаритных огней.
    F15 (10A) Фонарь габаритный передний (фара правая). Задний габаритный фонарь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа).
    F16 (10A) Ближний свет фар (правая фара). Реле стеклоочистителей (обмотка реле).
    F17 (10A) Ближний свет фар (левая фара).

    Распиновка монтажного блока 2108

    А вот и монтажный блок нового типа.Блок старого образца в целом имеет такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

    Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

    Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.

    Генератор Генератор Генератор
    Разъем Контакт Цвет провода Запись
    X1 (W1) 1 B стеклоподъемники
    2 D Выключатель зажигания (клемма 15/2)
    3 GP
    4 WG Выключатель электродвигателя отопителя
    5 R выключатель зажигания (клемма 30/1)
    6 KR выключатель зажигания (клемма 30)
    7 дверной замок
    8 -п. выключатель зажигания (кл.50)
    X2 (W2) 1 BG Выключатель стеклоочистителя заднего стекла
    2 D переключатель указателя поворота (правый)
    3 RP выключатель стоп-сигнала
    4 B индикатор исправности лампы
    5 IF
    6 ГБ дверь левая передняя
    7 О КОМПАНИИ
    8 34 Контрольная лампа дальнего света
    9 -
    10 4 Выключатель задних противотуманных фар
    11 середина Контрольная лампа резерва топлива
    12 IF Контрольная лампа уровня топлива
    13 Боевая часть Освещение салона
    14 кг Контрольная лампа стояночного тормоза
    15 правая переключатель указателя поворота (левый)
    16 электродвигатель очистителя фар
    17 -
    X3 (W3) 1 f датчик скорости
    2 гп выключатель аварийной сигнализации
    3 GP переключатель указателя поворота
    4 сб Контрольная лампа уровня масла
    5 H вес
    6 РБ Контрольная лампа уровня омывающей жидкости
    7 RO контрольная лампа износа тормозных колодок
    8 3 в выключатель фар
    9 ЖЗ выключатель стеклоочистителя
    10 PG розетка для подключения переносной лампы
    11 выключатель зажигания (кл. 15)
    12 РФ Выключатель омывателя заднего стекла
    13
    14 f контрольная лампа противотуманных фар
    15
    16 SG манометр масла
    17
    18 R
    19 CO переключатель стеклоочистителя
    20 ИЗ переключатель стеклоочистителя
    21 О КОМПАНИИ Выключатель задних противотуманных фар
    X4 (W4) 1 ЗП Вкл.и контрольная лампа обогрева заднего стекла
    2 ГБ выключатель фар (дальний свет)
    3 О КОМПАНИИ дворник
    4 Боевая часть Выключатель наружного освещения
    5 К реостат подсветки приборов
    6 R аккумулятор
    7 BW переключатель стеклоочистителя и омывателя
    8 О КОМПАНИИ блок Ш4 монтажного блока клеммы 3
    9 Средние частоты выключатель звука
    10 БП выключатель стоп-сигнала
    11 R аккумулятор
    12 СП выключатель фар (ближний свет)
    13 сигнальная лампа
    14 -
    15 -
    16 WG Контрольная лампа уровня тормозной жидкости
    17 ZB указатель температуры охлаждающей жидкости
    18 КБ контрольная лампа заряда аккумулятора
    19 ZH Выключатель противотуманных фар
    20 RZ Контрольная лампа уровня охлаждающей жидкости
    21 F тахометр
    X5 (W5) 1 3 дальний свет (правый)
    2 3H дальний свет (левый)
    3 Средние частоты ближний свет (левый)
    4 -п. стартер (кл.50)
    5 ПБ вентилятор охлаждения радиатора
    6 ИЗ ближний свет (правый)
    X6 (W6) 1 -
    2 3
    3 MS указатель поворота (передний левый)
    4 -
    5 -
    6 -
    7 -
    8 ZH габаритный фонарь (передний правый)
    9 Боевая часть термостат электровентилятора
    10 ZH габаритный фонарь (передний левый)
    11 D указатель поворота (передний правый)
    12 Выключатель фонарей заднего хода
    13 WG Датчик уровня тормозной жидкости
    X7 (W7) 1 -
    2 WG электродвигатель очистителя фар
    3 B электродвигатель очистителя фар
    4 -
    5 сб датчик уровня масла
    6 Средние частоты звуковые сигналы
    7 ИЗ датчик скорости
    8 ZB датчик температуры охлаждающей жидкости
    9 КБ (кл.61)
    10 R насос омывателя лобового стекла
    11 Боевая часть Выключатель лампы в моторном отсеке
    12 РБ Датчик уровня омывающей жидкости
    13 РФ накладки тормозные
    14 -
    15 КП тахометр
    16 RZ датчик уровня охлаждающей жидкости
    17 ЖБ реле противотуманных фар
    X8 (W8) 1 ЖП реле противотуманных фар
    2 ZH Фара противотуманная (левая)
    3 F Фара противотуманная (правая)
    4 GP катушка зажигания
    5 R (кл. 30)
    6 R (кл.30)
    7 -
    S РФ реле противотуманных фар
    X9 (W9) 1 РФ
    2 D указатель поворота (правый задний)
    3 BG Электромотор очистителя заднего стекла
    4 OCH задние противотуманные фонари
    5 Средние частоты дверь задняя
    6 IF дверь передняя правая
    7 Боевая часть Освещение салона
    8 кг датчик ручного тормоза
    9 Боевая часть Кнопки сигнализации открытой двери
    10
    11 ИЗ фонарь освещения номерного знака
    12 ГБ дверь передняя левая
    13 B Освещение салона
    14 -п. стоп-сигналы
    15 F габаритный фонарь (задний правый)
    16 3 фонарь заднего хода
    17 ZH габаритный фонарь (задний левый)
    18 WG очиститель заднего стекла
    19 элементы обогрева заднего стекла
    X11 (W11) 1 F насос
    2 РФ Клапан омывателя заднего стекла
    3 -
    4 F насос
    5 Боевая часть лампа моторного отсека
    6 -
    7 -
    8 КЧ лампа моторного отсека
    9 B
    10 Электродвигатель стеклоочистителя
    11 -
    12 CO датчик аварийного давления масла
    13 -
    14 R Клапан омывателя лобового стекла
    15 CO электродвигатель стеклоочистителя
    16 ИЗ электродвигатель стеклоочистителя
    17 ЖБ электродвигатель стеклоочистителя
    18 -
    19 -

    Распиновка монтажного блока 2109

    Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. В первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для подключения к контактным площадкам жгутов проводов, для установки реле и предохранителей.

    На автомобилях с инжекторным двигателем используются опорные блоки аналогичные 2114-3722010-60, но имеют другое подключение для вентилятора охлаждения радиатора.

    Предохранитель № Защищенные цепи
    1 (8 А) F9 (7.5 А) Фара противотуманная правая
    2 (8 А) F8 (7,5 А) Левая противотуманная фара
    3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле включения очистителей
    фар (контакты). Клапан омывателя фар
    4 (16 А) F7 (30 А) Очистители фар (в эксплуатации). Реле стеклоочистителя фар
    (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла.Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и задних стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Регулировка ‘Лампа обогрева заднего стекла.
    Лампа освещения вещевого ящика
    5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота.Задние фонари (фонари заднего хода).
    Реле мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник щитовой "СТОР". Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
    6 (8 А) FЗ (10 А) Фонари задние (стоп-сигналы). Плафон внутреннего освещения
    6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей.Реле стеклоподъемника
    7 (8 А) F10 (7,5 А) Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
    8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения
    9 (8 А) F10 (7,5 А) Левая фара (габаритный свет).Фонарь левый (габаритный)
    10 (8 А) F11 (7,5 А) Фара правая (габаритный свет). Фонарь габаритный (габаритный) правый
    11 (8 А) F2 (10 А) Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа
    12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы.
    Прикуриватель "
    13 (8 А) F15 (7.5 А) Фара правая (дальний свет)
    14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа дальнего света
    15 (8 А) F13 (7,5 А) Фара левая (ближний свет)
    16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

    Распиновка монтажного блока 2110

    Цепи, защищенные предохранителями

    Номер предохранителя Защищенные цепи
    F1 (5A) Лампы для освещения номерного знака Лампы приборов Контрольная лампа габаритного света Лампа в багажном отделении Лампы габаритного света по левому борту
    F2 (7. 5А) Левая фара (ближний свет)
    F3 (10A) Левая фара (дальний свет)
    F4 (10A) Фара противотуманная правая
    F5 (30A) Электродвигатели стеклоподъемников
    F6 (15A) Переносная лампа
    F7 (20A) Электродвигатель вентилятора охлаждения двигателя, звуковой сигнал
    F8 (20A) Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты)
    F9 (20A) Клапан рециркуляции Стеклоочистители и омыватели лобового, заднего стекла и фар Реле (катушка) обогрева заднего стекла
    F10 (20A) Запасной
    F11 (5A) Габаритные огни правого борта
    F12 (7.5А) Фара правая (ближний свет)
    F13 (10A) Фара правая (дальний свет). Контрольная лампа дальнего света
    F14 (10A) Левая противотуманная фара
    F15 (20A) Подогрев сидений. Замок багажника
    F16 (10A) Реле / ​​прерыватель указателей поворота и аварийной сигнализации (в режиме сигнализации). Контрольная лампа аварийной сигнализации
    F17 (7,5 А) Лампа внутреннего освещения Лампа индивидуального освещения Лампа освещения выключателя зажигания Лампы стоп-сигнала Часы (или бортовой компьютер)
    F18 (25A) Лампа перчаточного ящика Контроллер нагревателя Прикуриватель
    F19 (10A) Блокировка замков дверей Реле контроля исправности стоп-сигналов и габаритных огней.Указатели поворота с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга Комбинация приборов Часы (или бортовой компьютер)
    F20 (7,5 А) Лампы задних противотуманных фар


    Схема комбинации приборов ВАЗ
    2110, 2110, 2111, 2112

    Распиновка монтажного блока 2113, 2114, 2115

    Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

    Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

    Нумерация заглушек в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

    Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

    К1 - реле включения очистителей фар;
    К2 - реле-прерыватель указателей поворота и сигнализации;
    К3 - реле стеклоочистителя;
    К4 - реле контроля исправности ламп;
    К5 - реле стеклоподъемника;
    К6 - реле включения звуковых сигналов;
    К7 - реле включения электрообогрева заднего стекла;
    К8 - реле включения дальнего света фар;
    К9 - реле включения ближнего света фар;
    F1 - F20 - предохранители;
    X11 - выводы колодки жгута проводов

    Таблица схем защищенных предохранителями на ВАЗ 2114

    Номер предохранителя Сила тока, А Цепи защищены предохранителем
    F1 20 Реле задних противотуманных фар Лампы задних противотуманных фар Индикатор задних противотуманных фар
    F2 10 Указатели поворота, указатель поворота и сигнальное реле-прерыватель (в режиме сигнализации) Контрольная лампа сигнализации
    F3 7.5 Фонарь освещения передний. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Лампа контроля системы управления двигателем. Лампы стоп-сигнала. Маршрутный компьютер (если установлен)
    F4 20 Патрон для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Обогрев заднего стекла
    F5 20 Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель охлаждающего вентилятора.Предохранитель вентилятора.
    F6 30 Электростеклоподъемники. Реле стеклоподъемника (контакты)
    F7 30 Электродвигатель отопителя. Предохранитель печки ВАЗ 2114, ВАЗ 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения бардачка. Реле обогрева заднего стекла (катушка)
    F8 7,5 Предохранитель противотуманных фар ВАЗ 2114, 2115 - Фара противотуманная правая
    F9 7.5 Предохранитель противотуманных фар ВАЗ 2114, 2115 - Левая противотуманная фара
    F10 7,5 Лампы габаритных огней по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов. Предохранитель переключателей подсветки, приборов, прикуривателя, пепельницы, рычагов управления отопителем
    F11 7,5 Габаритные огни по правому борту
    F12 7,5 Фара правая (возле свиноматки)
    F13 7,5 Фара левая (ближний свет)
    F14 7,5 Левая фара (дальний свет).Контрольная лампа дальнего света фар
    F15 7,5 Фара правая (дальний свет)
    F16 15 Указатели поворота, указатели поворота и сигнальное реле-прерыватель (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация устройств. Контрольная лампа недостаточного давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости.Контрольная лампа разряда аккумулятора. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Управление подогревом сидений.

    Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары - при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2).Цепи зарядки АКБ, зажигания (карбюраторные двигатели), запуска двигателя, схема «генератор - замок зажигания - монтажный блок». Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

    С 1998 года вместо блока 17.3722 на некоторых автомобилях устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На этих автомобилях установлен новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема XII.

    Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


    И
    Запись
    1
    10

    Клапан омывателя фар
    2
    10
    3
    10

    Плафон внутреннего освещения
    4
    20
    Обогрев заднего стекла
    Реле (контакты) включения обогрева заднего стекла

    Прикуриватель

    5
    20
    6
    30
    Стеклоподъемники передней двери
    Реле стеклоподъемника
    7
    30
    Очистители фар (в работе)
    Реле включения очистителей фар (змеевик)
    Электродвигатель вентилятора отопителя
    Электродвигатель омывателя ветрового стекла
    Электродвигатель очистителя заднего стекла
    Реле времени омывателя заднего стекла
    Клапаны омывателя лобового и задних окон
    Реле (обмотка) для включения электровентилятора системы охлаждения двигателя
    Реле (катушка) включения обогрева заднего стекла
    Контрольная лампа обогрева заднего стекла
    8
    7. 5
    Левая противотуманная фара
    9
    7,5
    Фара противотуманная правая
    10
    7,5

    Лампа подкапотного пространства
    Лампа подсветки приборов
    Контрольная лампа наружного освещения

    Лампа прикуривателя
    Левая фара (габаритный свет)

    11
    7,5
    Фара правая (габаритный свет)
    12
    7.5
    Фара правая (ближний свет)
    13
    7,5
    Фара левая (ближний свет)
    14
    7,5
    Левая фара (дальний свет)
    15
    7,5
    Фара правая (дальний свет)
    16
    15
    Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота)
    Контрольная лампа указателей поворота

    Обмотка возбуждения генератора (при запуске двигателя)
    Контрольная лампа уровня тормозной жидкости
    Контрольная лампа давления масла
    Карбюраторная заслонка контрольная лампа
    Контрольная лампа стояночного тормоза
    Лампа светового табло "СТОП"
    Указатель температуры охлаждающей жидкости
    Указатель уровня топлива с контрольной лампой резерва
    Вольтметр

    17

    Запасной
    18

    Запасной
    19

    Запасной
    20

    Запасной
    Реле
    К1
    Реле стеклоочистителя фар
    К2
    Реле-прерыватель указателей поворота и сигнализации
    K3
    Реле стеклоочистителя
    К4
    Реле контроля исправности ламп
    K5
    Реле стеклоподъемника
    K6
    Реле звукового сигнала
    K7
    Реле обогрева заднего стекла
    K8
    Реле дальнего света фар
    K9
    Реле ближнего света фар

    Блок предохранителей 17.

    3722

    До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.


    И
    Запись
    1
    8
    Фара противотуманная правая
    2
    8
    Левая противотуманная фара
    3
    8
    Очистители фар (при включении)
    Реле очистителя фар (контакты)
    Клапан омывателя фар
    4
    16
    Электродвигатель очистителя фар
    Реле стеклоочистителя (катушка)
    Электродвигатель обогревателя
    Электродвигатель омывателя лобового стекла
    Электродвигатель очистителя заднего стекла
    Реле времени омывания заднего стекла
    Клапан омывателя лобового и задних окон
    Катушка реле включения электровентилятора система охлаждения
    Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
    Лампа бардачка
    5
    8
    Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа
    Задние фонари (фонари заднего хода)
    Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
    Вольтметр и контрольная лампа зарядки аккумулятора
    Мотор-редуктор и реле для включение стеклоочистителя
    Обмотка возбуждения генератора (при пуске)
    Лампа светового табло «СТОП»
    Указатели температуры охлаждающей жидкости и уровня топлива
    6
    8
    Задние фонари (стоп-сигналы)
    Освещение салона кузова
    Электростеклоподъемники и реле стеклоподъемников
    7
    8
    Освещение номерного знака
    Подсветка моторного отсека
    Контрольная лампа бокового освещения
    Лампа приборного освещения и лампа прикуривателя
    Индикация освещения рычага отопителя
    8
    16
    Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
    Звуковой сигнал и реле включения
    9
    8
    Левая фара (габаритный свет)
    Левый габаритный фонарь (габаритный свет)
    10
    8
    Правая фара (габаритный свет)
    Правый габаритный фонарь (габаритный свет)
    11
    8
    Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации)
    Контрольная лампа
    12
    16
    Элемент обогрева заднего стекла и реле обогрева
    Прикуриватель
    Розетка для переносной лампы
    13
    8
    Фара правая (дальний свет)
    14
    8
    Левая фара (дальний свет)
    Контрольная лампа дальнего света
    15
    8
    Фара левая (ближний свет)
    16
    8
    Фара правая (ближний свет)
    Реле
    К1
    Реле времени омывателя заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
    К2
    Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
    K3
    Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
    К4
    Контактные перемычки вместо реле контроля исправности ламп
    Реле контроля исправности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
    K5
    Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
    K6
    Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
    K7
    Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
    K8
    Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
    K9
    Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
    K10
    Реле обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
    K11
    Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

    Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой.Также на ней изображена принципиальная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим узлам.

    Блок-схема предохранителей в ВАЗ 21099

    Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.


    принцип работы такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в старых автомобилях. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

    Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), который находится под капотом, находится на крышке изнутри. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля ... С ее помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики электрооборудования. контурный контакт.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 - это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

    Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение - некоторые цепи не будут закрыты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая дублируется на крышке монтажного блока.

    Изображение 1. Схема монтажного блока.

    Несколько слов о самих предохранителях

    Предохранитель

    А - это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. Если указанный диапазон превышен, его внутренняя часть просто перегорает, а электрическая цепь разрывается, не позволяя проводке (и ее изоляции) загореться.

    В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.Естественно, если сюда поставить предохранитель более низкого номинала, то он просто сгорит при малейшем превышении своего номинала. Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

    Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 - точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

    Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальный ток может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

    Как правильно заменить предохранители? Для этого вам понадобится:

    • выключить мотор;
    • снимаем отрицательную клемму с аккумуляторной батареи.Желательно подождать еще несколько минут для устранения остаточного напряжения;
    • снимаем крышку блока предохранителей 2109;
    • используйте мультиметр, чтобы найти вышедший из строя предохранитель;
    • проверить цепь на короткое замыкание;
    • поставил новый предохранитель;
    • подать напряжение на цепь и убедиться в отсутствии повторной перегрузки.

    Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменять их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

    Как проверить работу электрической схемы?

    Чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

    В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.Если будет обнаружено несколько разрывов, дешевле и проще будет просто заменить весь блок. Подойдет новый образец, да еще от 2114 - там они одинаковые.

    Если работает только одна часть блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

    • Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7. Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
    • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
    • реле F7 отвечает за омыватели, патрон лампы и щетку заднего стекла;
    • - в случае неисправности топливного насоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в автомобиле).

    Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

    Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное - найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

    Всем привет сегодня хочу рассмотреть блок предохранителей старой и новой модели на автомобиль ВАЗ 2109 в простонародье сразу девять.Если у вас что-то вышло из строя на девятке, которая работает от электричества, то первым делом нужно проверить монтажный блок. Вернее, перегорел предохранитель, и его следует заменить. Напоминаем, что при замене предохранителя на новый необходимо обязательно соблюдать силу тока.

    Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя, чтобы добраться до него, как вы уже поняли, нужно открыть капот. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

    Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
    Более новые версии девяток, начало выпуска которых состоялось в 1998 году, здесь БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.

    Монтажный блок старого образца 17.3722


    Расшифровка предохранителей ваз 2109 (монтажный блок старого образца)

    F1 10A Резервный предохранитель
    F2 10А Индикаторы поворотников, выключатель сигнализации (в аварийном режиме), сигнальная лампа аварийной сигнализации
    F3 10A Задний стоп-сигнал, освещение салона
    F4 20A Элемент обогрева заднего стекла, включение обогрева заднего стекла контакты, несущая розетка, прикуриватель
    F5 20A Звуковой сигнал (клаксон), выключатель звукового сигнала
    F6 30A Резервный предохранитель
    F7 30A Электродвигатель печного вентилятора, электродвигатель омывателя лобового стекла, реле включения электровентилятора радиатора, реле включения обогрев заднего стекла, контрольная лампа включения обогрева заднего стекла, лампа освещения бардачка
    F8 7.5A Резервный предохранитель
    F9 7,5A Резервный предохранитель
    F10 7,5A Левый габаритный свет
    F11 7,5A Правый габаритный свет
    F12 7,5A Правая фара ближнего света
    F13 7,5A Левая фара ближнего света
    F14 7,5A Дальний свет слева фара, контрольная лампа дальнего света
    F15 Правая фара дальнего света
    F16 15A Указатели поворота и реле-прерыватель аварийного света (в режиме указателя поворота), контрольная лампа указателей поворота, задние фонари заднего хода, мотор-редуктор и реле стеклоочистителя, контрольная лампа давления масла, контрольная лампа стояночного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

    Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

    1- Производительность чистящих элементов передней оптики

    2- Работоспособность мотора омывателя заднего стекла

    3- Защита от поломки указателя поворота и световой сигнализации

    4- Защита от выхода из строя электродвигателя стеклоочистителя

    5- Позволяет определить исправность лампы

    6- Защита от перенапряжения для обогрева заднего стекла

    8- Лампы дальнего света

    9- Ближний свет фар

    11- Отвечает за работу вентилятора охлаждения двигателя. Если это реле выходит из строя, увеличивается риск перегрева двигателя.

    12- Клаксон рабочий

    Блок предохранителей нового образца ВАЗ 2109


    1,8 А Резервный предохранитель
    2,8 А Резервный предохранитель
    3,8 А Резервный предохранитель
    4,16 А Катушка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
    5,3 А Выключатель аварийной сигнализации в режим указателя поворота, выключатель указателя поворота, переключатель указателя поворота, указатель поворота, указатель поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, указатель температуры охлаждающей жидкости, температура Датчик, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, выключатель гидравлического тормоза, выключатель ручного тормоза
    6.8A Выключатель и лампы стоп-сигнала, внутреннее освещение
    7.8A Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек обогревателя и прикуривателя, лампа освещения перчаточного ящика, выключатель и лампа освещения приборной панели
    8.16A Клаксон, выключатель звукового сигнала, электродвигатель вентилятора радиатора
    9.8A Фонарь левого габарита, фонарь левого заднего габарита
    10,8А Фонарь правый, задний правый габаритный фонарь, выключатель противотуманного света, контрольная лампа противотуманного света
    11.8A Выключатель и прерыватель указателей поворота, указателей поворота, контрольная лампа в аварийном режиме
    12.16A Прикуриватель для переноски лампы
    13.8A Дальний свет правой фары
    14.8A Дальний свет левой фары, контрольная лампа дальняя оптика
    15.8A Ближний свет правая фара
    16.8A Ближний свет левая фара

    Расшифровка реле в блоке предохранителей новой модели ВАЗ 2109

    K1 Без него не будет работать двигатель омывателя заднего стекла
    K2 Отвечает за работу указателей поворота и световой сигнализации
    K3 Обеспечивает работу дворника
    K4 Защищает стоп-сигналы и автомобиль размеры
    K5 Обеспечивает работу дальнего света
    K6 Обеспечивает работу омывателя оптики
    K7 Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
    K8 Звуковой сигнал или просто звуковой сигнал
    K9 Защищает от перенапряжения, идущего на вентилятор охлаждения двигателя
    K11 Отвечает за работу обогревателя заднего стекла
    K12 Обеспечивает работу фар ближнего света

    Ну вот и все мы разобрали распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочу отметить, что в большинстве случаев практически всегда на корпусе или на крышке монтажного блока находится схема предохранителя и реле, поэтому, думаю, разобраться в этом вопросе не составит труда. Всем до свидания.

    самый быстрый автомобиль на парковке многопользовательский режим 2020

    Используя этот сайт, вы соглашаетесь на использование файлов cookie. Используя наши услуги, вы соглашаетесь на использование файлов cookie, Fast & Grand - многопользовательский симулятор вождения автомобиля. Приобретая этот товар, вы совершаете транзакции с помощью Google Payments и соглашаетесь с Google Payments.

    16.06.2020; админ; 0; Facebook; Google+; Twitter; Категории: Без категорий.

    34408 APK + OBB Data, Coin Master

    Сыграйте в самый реалистичный симулятор вождения легендарного грузовика ЗИЛ 130! Вы можете либо установить игру из Google PlayStore внутри эмулятора, либо скачать.

    Измените свой автомобиль с помощью множества опций настройки. +45.000.000 игроков выбрали настоящую парковку 2! Настройте свои машины в разных цветах и ​​стилях.

    Давайте выясним, что необходимо для установки многопользовательской игры Car Parking Multiplayer на ПК с Windows или MAC без особых задержек. Автостоянка 3D 2018 с мультиплеером! Car Parking Multiplayer [MOD много денег] скачать на Андроид смартфон последнюю 4.7.0 и более ранние версии APK. Многопользовательский Drag Racing с реальной физикой автомобилей! ✔️ Лучший бесплатный онлайн-симулятор автомобилей 2020 года с лучшей графикой, лучшей физикой вождения, настройкой автомобиля и бесконечным весельем. Присоединяйтесь к нам!

    Car Parking Multiplayer также предлагает массу дополнительных функций, когда дело доходит до имитации вождения, чтобы полностью погрузить вас в атмосферу.APK, WhatsApp Messenger Все ссылки для скачивания приложений, перечисленных на APKFab.com, взяты из Google Play Store или отправлены пользователями. Совместимость: Перед загрузкой ознакомьтесь с минимальными системными требованиями для установки эмулятора на свой компьютер.

    • Свободный открытый мир с настоящими заправками и автосервисами.

    Выберите эмулятор Android: & nbspСуществует множество бесплатных и платных эмуляторов Android для ПК и MAC, некоторые из самых популярных - это Bluestacks, Andy OS, Nox, MeMu и многие другие, которые вы можете найти в Google.

    APKFab.com и ссылка для скачивания этого приложения на 100% безопасны. Среди этих функций вы найдете возможность включать противотуманные фары, использовать сигналы поворота и даже использовать аварийные огни. Возвращение популярного симулятора вождения ВАЗ 2108! Например, & nbspBlueStacks требует ОС: Windows 10, Windows 8.1, Windows 8, Windows 7, Windows Vista SP2, Windows XP SP3 (только 32-разрядная версия), Mac OS Sierra (10.12), High Sierra (10.13) и Mojave (10.14). , 2-4 ГБ ОЗУ, 4 ГБ дискового пространства для хранения приложений / игр Android, обновленные графические драйверы.В настоящее время это приложение бесплатное, его можно загрузить на Android 5.0+ в APKFab или Google Play.

    APK, Standoff 2 Лучшая гоночная игра-симулятор картинга. Тебя ждут тысячи игроков. Нажмите здесь, чтобы отменить ответ. © 2018 BrowserCam.com.

    Станьте профессиональным водителем в огромном открытом городе!

    • Соревнуйтесь с реальными игроками в многопользовательских гонках. • Бесплатный открытый мир с настоящими заправками и автосервисами.

    Присоединяйтесь к нам! Поделитесь этой страницей с друзьями, если найдете ее полезной.

    Вы можете проверить свои стартовые рефлексы по формуле. Управляйте улицами Сан-Франциско от создателей Extreme Car Driving Simulator, самого реалистичного симулятора вождения, чтобы свободно исследовать весь город.

    YouTube Все файлы APK / XAPK на APKFab.com являются оригинальными и на 100% безопасны при быстрой загрузке.

    APK, Facebook APKFab.com никоим образом не изменяет приложение из Google Play Store. • Обмен авто…

    Flappy ... Вы можете легко рассчитать скидки и налоги. APK, Free Fire

    .

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
