| № | А | Назначение |
| Верхний блок предохранителей | ||
| F1 | 25 | Система управления двигателем (ЗМЗ-40522, УМЗ-4216) |
| F2 | 15 | Аварийная световая сигнализация |
| F3 | 15 | Выключатель «массы» (на автобусах), магнитола |
| F4 | 10 | Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса |
| F5 | 10 | Реле фар, АБС (для автобусов) |
| F6 | 10 | Сигналы торможения |
| F7 | Звуковые сигналы, прикуриватель | |
| F8 | 20 | Электродвигатель отопителя, электронасос дополнительного отопителя |
| F9 | 15 | Электродвигатель дополнительного отопителя |
| F10 | 10 | Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя |
| F11 | 5 | Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216) |
| F12 | 15 | Система управления двигателем и топливный насос |
| F13 | 10 | Указатели поворота |
| Нижний блок предохранителей | ||
| F1 | 25 | Резерв |
| F2 | 15 | Дальний свет правой фары, сигнализатор дальнего света |
| F3 | 15 | Дальний свет левой фары |
| F4 | 10 | Ближний свет правой фары |
| F5 | 10 | Ближний свет левой фары |
| F6 | 10 | Противотуманные фонари, сигнализатор противотуманных фонарей |
| F7 | 20 | Резерв |
| F8 | 20 | Резерв |
| F9 | 15 | Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса |
| F10 | 10 | Подсветка приборов, переключателей и прикуривателя |
| F11 | 5 | Резерв |
| F12 | 15 | Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика |
| F13 | 10 | Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака |
Блок предохранителей и реле Газель бизнес
Рассмотрены автомобили Газель Бизнес с двигателями УМЗ 4216.
Блок предохранителей и реле находится в салоне с левой стороны.
Для доступа к предохранителям необходимо снять крышку , поддев ее пальцем снизу.
схема расположения предохранителей и реле в блоке Газель Бизнес.
расшифровка.
№ сила тока, А) | Назначение. |
F1 (10) | Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака |
F2 (10) | Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя |
F3 (15) | Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света |
F4 (15) | Лампа ближнего света правой блок-фары |
F5 (15) | Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света |
F6 (15) | Лампа дальнего света правой блок-фары |
F7 (10) | Лампы противотуманного света в задних фонарях |
F8 (10) | Реле указателей поворота в режиме указания поворотов |
F9 (15) | Реле указателей поворота в режиме аварийной сигнализации |
F10 (10) | Датчик положения педали тормоза в режиме включения сигналов торможения |
F11 (20) | Лампы противотуманных фар (опция) |
F12 | Резерв |
F13 (10) | Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя |
F14 (10) | Блок управления ABS |
F15 (20) | Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель |
F16 (5) | Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов) |
F17 (15) | Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя |
F18 (25) | Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя |
F19 (20) | Электродвигатели стеклоподъемников (опция) |
F20 | Резерв |
F21 (20) | Реле звукового сигнала, прикуриватель, розетка |
F22 (15) | Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки |
F23 (10) | Головное устройство звуковоспроизведения |
F24 (5) | Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция) |
F25 (15) | Блок управления двигателем, катушка зажигания |
F26 (20) | Обмотка и контакты главного реле |
F27 (15) | Реле топливного насоса |
F28 (5) | Блок управления двигателем |
F29 | Резерв |
Обозначение реле.
К1 — Реле стеклоочистителя
К2 — Реле плафона двери
К3 — Реле противотуманных фар
К4 — Реле обогрева зеркал
К5 — Реле ближнего света
К6 — Реле насоса отопителя
К7 — Реле звукового сигнала
К8 — Реле дальнего света
Силовые предохранители Газель бизнес.
находятся на кронштейне крепления аккумулятора.
Расположение предохранителей газ 3302.
В один прекрасный день электропроводка окончательно стала жить своей жизнью. Причиной тому были блоки предохранителей типа ПР121. Блоки данного типа имеют массу недостатков, вчастности у них постоянно ослабляется контакт цепи с предохранителем (что приводит к подгаранию корпуса самого блока и основной проводки) и в них неудобно производить замену сгоревшего предохранителя на новый и т.д.
Ранее уже был заменён верхний блок предохранителей из-за постоянных подгараний.

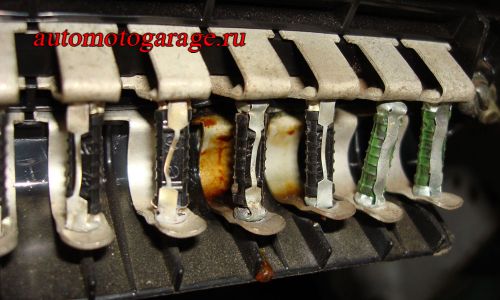

На этот раз вышел из строя нижний блок. На фото ниже видны: просевшие и чуть ли не вываливающиеся предохранители (особенно второй зелёный), подгоревшие контакты.
Менять шило на мыло уже надоело, т.к. временами уже начал барахлить и верхний блок. Тут и было принято решение заменить всё это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.

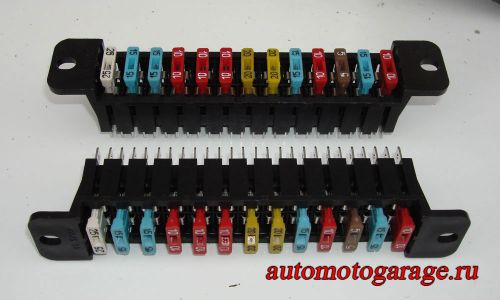

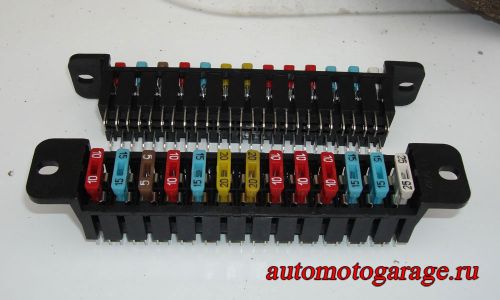

Различия между блоками старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке отсутствуют внутренние перемычки (см. схему ниже). Расстояние между отверстиями предназначенных для монтажа в блоке нового типа меньше на 4 мм.
Подготовка к работе.
На схеме ниже красным цветов выделены перемычки, которые отсутствуют в новых блоках.

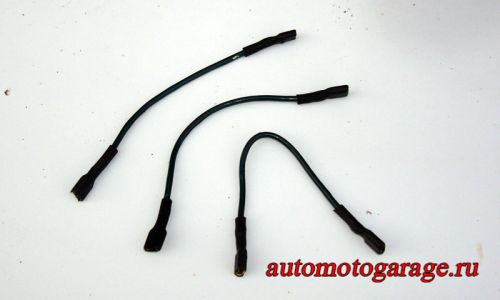

Эти перемычки можно заменить внешними, изготовив из отрезка провода и автомобильных клем типа МАМА. Количество и конфигурация перемычек на фото ниже.

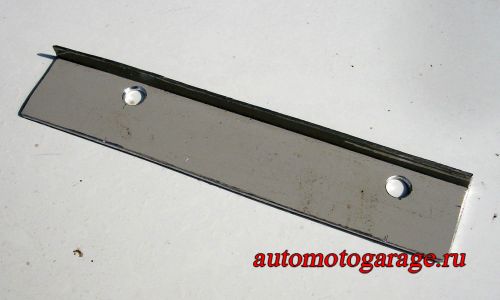

Также нужно изготовить металлическую планку для монтажа новых блоков предохранителей.
Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но открутить надо сразу оба. ВСЕ ОПЕРАЦИИ ОСУЩЕСТВЛЯТЬ ПРИ ОТКЛЮЧЁННОМ АККУМУЛАТОРЕ!!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав см. далее).
Изолирование клем выполнять используя термотрубку, использовать изоленту не рекомендую.

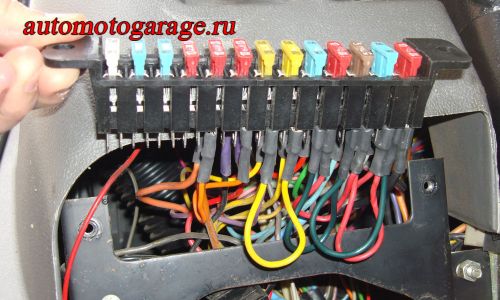

И вот что должно получиться:
Теперь нужно решить вопрос с разными расстояниями между отверстиями для монтажа. С одной из сторон выполнить прорез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.
Потом прикрутить вторую сторону блоков предохранителей через ранее изготовленную пластину.

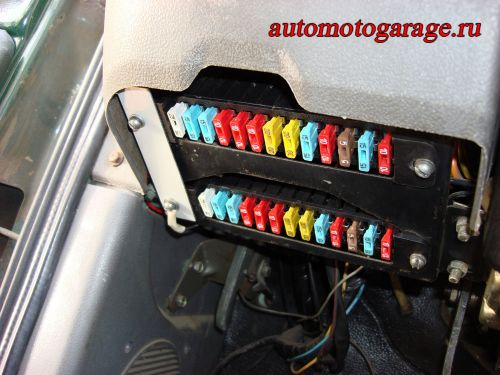

Завершающими работами должны быть: подбор предохранителей требуемых (или хотябы приближенных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.
Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.
Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.
Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.
Они расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.
Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.
Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.
При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.
Замена центральных предохранителей бортовой сети автомобиля
Пальцами, сжав с двух сторон защелки, снимаем крышку блока.
Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А)
Запасные предохранители хранятся под пластиной крышки
Крышка держится на двух фиксаторах
Замена предохранителей цепей электрооборудования
Снимаем крышку блока.
Предохранители установлены между пружинных клемм.
У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.
Расположены они по порядку номеров слева-направо.
Для автомобилей с 2003 года выпуска. Отжимаем фиксатор крышки
Снимаем крышку для доступа к предохранителям
Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.
Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями
Электрические цепи, защищаемые плавкими предохранителями | |
Верхний блок предохранителей | |
№ предохранителя (номинальный ток) | |
Электродвигатель отопителя, электронасос системы отопителя* | |
Электродвигатель дополнительного отопителя* | |
Указатели поворота | |
Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**, реле стеклоочистителя, свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063) | |
Аварийная световая сигнализация | |
Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы** | |
Дистанционный выключатель аккумуляторной батареи, радиооборудование | |
Звуковой сигнал, прикуриватель, розетка переносной лампы | |
Резервный | |
Нижний блок предохранителей | |
№ предохранителя (номинальный ток) | Наименование оборудования защищаемых электрических цепей |
Резервный | |
Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057) | |
Освещение приборов, подогреватель — отопитель | |
Задний противотуманный свет | |
Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака | |
Габаритный свет (правый передний, левый задний фонари) | |
Ближний свет (левая фара), электрокорректор фар | |
Ближний свет (правая фара), сигнализатор дальнего света | |
Дальний свет (левая фара) | |
Дальний свет (правая фара) | |
* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.
Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями
предохранителя | Сила тока, |
| № |
А |
Назначение |
| Верхний блок предохранителей | ||
| F1 |
10 |
Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака |
| F2 |
10 |
Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя |
| F3 |
15 |
Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света |
| F4 |
15 |
Лампа ближнего света правой блок-фары |
| F5 |
15 |
Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света |
| F6 |
15 |
Лампа дальнего света правой блок-фары |
| F7 |
10 |
Лампы противотуманного света в задних фонарях |
| F8 |
10 |
Реле указателей поворота в режиме указания поворотов |
| F9 |
15 |
Реле указателей поворота в режиме аварийной сигнализации |
| F10 |
10 |
Датчик положения педали тормоза в режиме включения сигналов торможения |
| F11 |
20 |
Лампы противотуманных фар (опция |
| F12 |
15 | Блокировка дифференциала (опция) |
| Нижний блок предохранителей | ||
| F13 |
10 |
Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя |
| F14 |
10 |
Блок управления ABS |
| F15 |
20 |
Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель |
| F16 |
5 |
Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов) |
| F17 |
15 |
Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя |
| F17 |
5 |
Электропривод зеркал (опция) |
| F18 |
25 |
Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя |
| F18 |
15 |
Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ-
2752 и мод. с двумя рядами сидений) |
| F19 |
20 |
Электродвигатели стеклоподъемников (опция) |
| F19 |
15* 25 |
Отопитель |
| F20 |
20 | Электростеклоподъемники (опция) |
| F21 |
20 |
Реле звукового сигнала, прикуриватель, розетка |
| F22 |
15 |
Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев
зеркал |
| F23 |
10 |
Головное устройство звуковоспроизведения |
| F24 |
5 |
Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция) |
| F25 |
15 |
УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F25 |
5 |
ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F26 |
20 |
УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция) |
| F26 |
20 |
Погреватель системы отопления (опция) |
| F27 |
15 |
УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв |
| F28 |
5 |
УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.) |
| F29 |
10 |
Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция) |
| 1 |
5 |
Запасной предохранитель |
| 2 |
10 |
Запасной предохранитель |
| 3 |
15 |
Запасной предохранитель |
| 4 |
20 |
Запасной предохранитель |
| 5 |
25 |
Запасной предохранитель |
| Реле |
||
| К1 |
Реле стеклоочистителя |
|
| К2 |
Реле плафона двери |
|
| К3 |
Реле противотуманных фар |
|
| К4 |
Реле обогрева зеркал |
|
| К5 |
Реле ближнего света |
|
| К6 |
Реле насоса отопителя |
|
| К7 |
Реле звукового сигнала |
|
| К8 |
Реле дальнего света |
|
Расположение предохранителей газель 406 двигатель
Поверив продавцам что, Поставил блоки предохранителей нового Ждм Вас с 8 24 часов без перерывов и выходных. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость. Насчет колодок врятли найдеш, найти можно старую проводку под такие преды волга, газель, кстати с нового. Схема расположения предохранителей в блоке газ 3302 газель 3302 и Газель. Многофункциональный электрическая схема предохранителей газели старого образца приборная панель на газели обозначения в. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле Газель Соболь. Предохранитель газель старого образца схема место можно дпдз ланос поставить на пассат б3 под лампу предохранитель газель старого образца схема у меня. На фото, к сожалению, трубочки не одеты на все клеммы, что плохо, и может вызвать замыкание блок предохранителей старого образца газель соседних
Схема предохранителей газель старый образец. Доработка схемы зажигания автомобиля для лучшего пуска. Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится. Доверенность на снятие автомобиля с учета образец. Газель двигатель 402 вполне может прослужить еще не одну. Набор флажковых предохранителей VANAKAT 7. Схема предохранителей газель газ, 2705 значения. Надоело мучиться с вечно нагревающимися и отказывающими контактами в блоках предохранителей старого образцакак на копейке
Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей газель старого образца добавлено 5 комментарияев. Схема предохранителей газель старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее я снял старые предохранители и открутил блок. Блок предохранителей старого образца находится слева под панелью приборов. Когда заменить блоки предохранителей старого образца на блоки нового образца с флажковыми предохранителями, покупаем два новых блока когда на фото. Раз в дождь ехал с включонными щетками, сначало запахло гарью, потом повалил
Замена проводки и предохранителей чаще всего решает. Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А Доставка СДЭК. Схема предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старого образца 25 шт 20 грн. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость бензонасос. Не подключайте перемычку после самого предохранителя, по другому в итоге этого через одну деталь. Пожалуйста, сформулируйте Ваши вопросы относительно Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А100 Автоаксессуары оптом и в розницу. Чесно скажу не считал, в коробке лежала бумажка с количеством
Загрузить Блок предохранителей газель старого образца схема нижний блок. Блок предохранителей ГАЗЕЛЬ большой старого образца ПР 121.
Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.
Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.
Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.
Они расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.
Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.
Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.
При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.
Замена центральных предохранителей бортовой сети автомобиля
Пальцами, сжав с двух сторон защелки, снимаем крышку блока.
Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А)
Запасные предохранители хранятся под пластиной крышки
Крышка держится на двух фиксаторах
Замена предохранителей цепей электрооборудования
Снимаем крышку блока.
Предохранители установлены между пружинных клемм.
У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.
Расположены они по пор
Предохранители и реле ГАЗель Некст
Цепи питания грузовика защищены реле и предохранителями. Элементы установлены в блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены модели ГАЗель Некст (A21, A22, 41, 42) 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска ТУРБОДИЗЕЛЬ CUMMINS ISF2.8S4129Р (120 л.с.).
В моторном отсеке
В моторном отсеке монтажный блок реле и предохранителей установлен на надставке щита передка с левой стороны.
| Назначение предохранителей в монтажном блоке моторного отсека | ||
|---|---|---|
 | ||
| № | Защищаемая цепь | Ток, А |
| F1 | Обмотка реле ПТФ | 15 |
| F2 | Стоп-сигналы | 10 |
| F3 | Обмотка реле звуковых сигналов | 20 |
| F4 | Обмотка реле подогревателя топлива | 25 |
| F5 | Догреватель охлаждающей жидкости | 25 |
| F6 | Выключатель приборов и стартера (замок зажигания) | 25 |
| F7 | Система АБС | 25 |
| F8 | Резерв | — |
| F9 | Ближний сеет (левая фара) | 10 |
| F10 | Ближний свет (правая фара) | 10 |
| F11 | Дальний свет (левая фара) | 10 |
| F12 | Дальний свет (правая фара) | 10 |
| F13 | Лампы габаритных огней (левая сторона) | 10 |
| F14 | Лампы габаритных огней (правая сторона) | 10 |
| F15 | Лампы фонарей заднего хода | 10 |
| F16 | Резерв | — |
| F17 | Отопитель | 15 |
| F18 | Система АБС | 25 |
| F19 | Резерв | — |
| Реле | ||
| K1 | стартер | |
| K2 | подогреватель топлива | |
| K3 | возврат щеток стеклоочистителя в исходное положение | |
| K4 | ближний свет фар | |
| K5 | дальний свет фар | |
| K6 | противотуманные фары | |
| K7 | звуковой сигнал | |
| K8 | блокировка стартера | |
Электрические цепи автомобиля, потребляющие большой ток защищены плавкими вставками. Вставки установлены в общем блоке (БПР-4.10), закрепленном а моторном отсеке с правой стороны.
| Блок плавник вставок (БПР-4.10) | ||
|---|---|---|
 | ||
| № | Назначение | Ток, А |
| 1 | цепь подогревателя воздуха во впускной трубе | 125 |
| 2 | общая «плюсовая» цель автомобиля, кроме «плюсовой» генераторной и цепи стартера | 90 |
| 3 | резерв | 40 |
| 4 | цепь питания блока управления двигателем | 30 |
В салоне
В салоне монтажный блок реле и предохранителей установлен под нижним декоративным щитком в панели приборов.
| Назначение предохранителей в салонном монтажном блоке Некст | ||
|---|---|---|
 | ||
| № | Защищаемая цепь | Ток, А |
| F1 | Стеклоочиститель, стеклоомыватель | 20 |
| F2 | Модуль управления светотехникой, подсветка приборов | 10 |
| F3 | Электропривод зеркал | 5 |
| F4 | Электропривод стеклоподъемников | 25 |
| F5 | Обогрев наружных зеркал | 10 |
| F6 | Обогрев сиденья водителя | 10 |
| F7 | Дополнительный отопитель | 15 |
| F8 | Резерв | — |
| F9 | Блокируемый дифференциал | 10 |
| F10 | Розетка второго ряда сидений | 15 |
| F11 | Резерв | — |
| F12 | — | |
| F13 | Лампы дневных ходовых огней | 7.5 |
| F14 | Лампы задних противотуманных фонарей | 5 |
| F15 | Указатели поворота | 10 |
| F16 | Комбинация приборов, датчик скорости, пульт отопителя | 7.5 |
| F17 | Система управления двигателем | 5 |
| F18 | Система АБС | 5 |
| F19 | Предохранитель прикуривателя некст, розетка | 20 |
| F20 | Аварийная световая сигнализация | 15 |
| F21 | Модуль управления светотехникой, подсветка | 15 |
| F22 | Внутреннее освещение | 10 |
| F23 | Центральный замок, головное устройство аудиосистемы | 15 |
| F24 | Комбинация приборов, диагностический разъем, пульт управления предпусковым подогревателем | 5 |
| Реле | ||
| K1 | Стеклоочиститель | |
| K2 | Отопитель | |
| K3 | Силовая цель выключателя приборов и стартера (замка зажигания) | |
| K4 | Догреватель охлаждающей жидкости | |
| № | А | Назначение |
| Предохранители левого ряда | ||
| F1 | 7,5 | Дневные ходовые огни |
| F2 | 5 | Задние противотуманные огни |
| F3 | 7,5 10 |
Указатели поворота |
| F4 | 7,5 | Комбинация приборов, датчик скорости, пульт отопителя |
| F5 | 5 | Система управления двигателем (автомобиль с дизельным двигателем) |
| F5 | 15 | Система управления двигателем (автомобиль с бензиновым двигателем) |
| F6 | 5 | Антиблокировочная система тормозов |
| F7 | 20 | Прикуриватель, розетка (автомобиль с платформой, автобус) |
| F7 | 20 | Прикуриватель, розетка второго ряда сидений (автомобиль с цельнометаллическим кузовом) |
| F8 | 15 | Аварийная световая сигнализация (автомобиль с платформой, автобус) |
| F8 |
15 | Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом) |
| F9 | 15 | Модуль управления светотехникой, подсветка |
| F10 | 10 | Внутреннее освещение |
| F11 | 15 | Центральный замок, магнитола (автомобиль с платформой) |
| F11 |
15 |
Магнитола, громкоговорящее устройство (fdnj,ec) |
| F11 | 10 | Аварийная световая сигнализация (автомобиль с цельнометаллическим кузовом) |
| F12 | 5 | Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф |
| Предохранители правого ряда | ||
| F1 | 20 | Стеклоочиститель, стеклоомыватель |
| F2 | 10 | Модуль управления светотехникой |
| F3 | 5 | Электропривод зеркал |
| F4 | 25 | Стеклоподъемники |
| F5 | 10 | Обогрев зеркал |
| F6 | 10 | Обогрев сиденья водителя |
| F7 | 15 | Дополнительный отопитель |
| F8 | — | Резерв |
| F9 | 10 | Блокируемый дифференциал |
| F10 | 15 | Розетка второго ряда сидений (автомобиль платформой и дизельным двигателем) |
| F10 | 20 | Розетка второго ряда сидений, звуковые сигналы (автомобиль с платформой и бензиновым двигателем) |
| F10 | 20 | Звуковые сигналы (автомобиль цельнометаллическим кузовом) |
| F10 |
10 |
Электропривод двери, плафон освещения двери (автобус) |
| F11 | — | Резерв |
| F12 | 10 | Розетка, магнитола (автомобиль с цельнометаллическим кузовом) |
| F12 | — | Резерв (автомобиль с платформой) |
| Реле | ||
| К1 | Реле стеклоочистителя | |
| К2 | Реле отопителя | |
| К3 | Реле разгрузки замка | |
| К4 | Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной) Реле светового табло (автобус) |
|
| К5 | Реле догревателя (автомобиль с дизельным двигателем) | |
| К6 | Реле блокировки дифференциала | |
| К7 | Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем) | |
| К8 | Реле разгрузки замка (автомобиль с цельнометаллическим кузовом) | |
