Предохранители ГАЗ-2705

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.

Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А).

Запасные предохранители хранятся под пластиной крышки

Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей выпуска с 2003 года отжимаем фиксатор крышки

Снимаем крышку

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

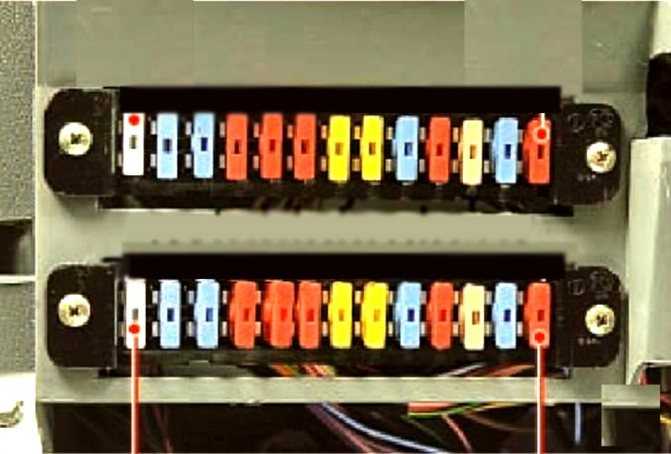

Верхний блок предохранителей
№ предохранителя (номинальный ток) — Наименование оборудования защищаемых электрических цепей

F1(16A) — Электродвигатель отопителя, электронасос системы отопителя*

F2(8A) — Электродвигатель дополнительного отопителя*

F3(8A) — Указатели поворота

F4(8A) — Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**, реле стеклоочистителя,

свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

F5(8A) — Аварийная световая сигнализация

F6(8A) — Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**

F7(8A) — Дистанционный выключатель аккумуляторной батареи, радиооборудование

F8(8A) — Электродвигатели очистителя и омывателя ветрового стекла

F9(16A) — Звуковой сигнал, прикуриватель, розетка переносной лампы

F10(16A) — Резервный

Нижний блок предохранителей
№ предохранителя (номинальный ток) — Наименование оборудования защищаемых электрических цепей

F1(16A) — Резервный

F2(8A) — Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)

F3(8A) — Освещение приборов, подогреватель — отопитель

F4(8A) — Задний противотуманный свет

F5(8A) — Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака

F6(8A) — Габаритный свет (правый передний, левый задний фонари)

F7(8A) — Ближний свет (левая фара), электрокорректор фар

F8(8A) — Ближний свет (правая фара), сигнализатор дальнего света

F9(16A) — Дальний свет (левая фара)

F10(16A) — Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями
№ предохранителя (Сила тока, А) — Защищаемые цепи
Предохранители верхнего блока

1 (25) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

2 (15) — Аварийная сигнализация

3 (15) — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)

4 (10) — Электродвигатели очистителя и омывателя ветрового стекла

5 (10) — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)

6 (10) — Стоп-сигналы

7 (20) — Прикуриватель, звуковые сигналы

8 (20) — Реле звуковых сигналов, комбинация приборов, часы

9 (15) — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

10 (10) — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя

11 (5) — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)

12 (15) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

13 (10) — Указатели поворота

Предохранители нижнего блока

1 (25) — Резерв

2 (15) — Дальний свет правой фары, контрольная лампа включения дальнего света фар

3 (15) — Дальний свет левой фары

4 (10) — Ближний свет правой фары

5 (10) — Ближний свет левой фары

6 (10) — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света

7 (20) — Резерв

8 (20) — Резерв

9 (15) — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов

10 (10) — Лампы подсветки комбинации приборов, переключателей, прикуривателя

11 (5) — Резерв

12 (15) — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика

13 (10) — Лампы левого габаритного огня, сигнальная лампа включения

Предохранители Газель в Санкт-Петербурге: 419-товаров: бесплатная доставка, скидка-23% [перейти]

Партнерская программаПомощь

Санкт-Петербург

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Продукты и напитки

Продукты и напитки

Детские товары

Детские товары

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Предохранители Газель

Блок предохранителей для а/м ГАЗель, Соболь, Валдай дв. Штаер; (9х5А;3х10А;1х20А) БПР-4

В МАГАЗИНЕще цены и похожие товары

Блок предохранителей для а/м ГАЗель, Волга, ВАЗ-2106; без предохранителей, 12В/5А 41.3722

В МАГАЗИНЕще цены и похожие товары

Блок предохранителей для а/м ГАЗель NEXT, ГАЗон NEXT (125А, 90А, 40А, 30А) БПР-4.14

В МАГАЗИНЕще цены и похожие товары

Блок предохранителей ГАЗ-3302 Бизнес,ГАЗель Next дв.УМЗ-4216 ЕВРО-3 (60A, 90A) КОПИР БПР-2

В МАГАЗИНЕще цены и похожие товары

Блок предохранителей ГАЗель дв. Cummins (БПР-2М8) «Копир»

В МАГАЗИНЕще цены и похожие товары

Блок предохранителей ГАЗель, Соболь УМЗ-4216 (БПР-4.05) «Копир»

В МАГАЗИНЕще цены и похожие товары

Блок предохранителей для а/м ГАЗель, Соболь дв. УМЗ 4216; (1х25А;1х40А;1х60А;1х90А) БПР-4.

В МАГАЗИНЕще цены и похожие товары

Блок предохранителей БПР-4.10 ГАЗ-3302,ГАЗель Next дв.CUMMINS 2.8 (30А,40А,90А,125А) КОПИР

В МАГАЗИНЕще цены и похожие товары

Блок предохранителей для а/м ГАЗель дв. Cummins БПР-2М8

В МАГАЗИНЕще цены и похожие товары

Блок предохранителей для а/м ГАЗель, Волга; без крышки, (1х5А;5х10А;4х15А;2х20А;1х25А) БПР

В МАГАЗИНЕще цены и похожие товары

Блок предохранителей Газель (под 4 предохр.) универсальный БПР-4 Тип: предохранитель

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей моторного отсека малый нового образца Газель, Соболь, Волга (40А-60А)

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей Волга 3110 31105 Газель Соболь нового образца

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей Газель, Соболь Бизнес, Газель Next дв. 2.8 Cummins

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей для а/м Газель 31029,3302,ВАЗ 2101 (малый) Тип: предохранитель, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей моторного отсека нового образца Газель, Соболь, Волга (60А-60А-40А-90А)

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей в сборе ГАЗ 3302 Газель 41.3722 Тип: предохранитель

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей Газель, Бизнес дв.4216, Евро 3, БПР-2М5, 2 вставки, Ф5.3722.005-07 Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей ГАЗ-3110,3302,МАЗ 60А+90А малый Тип: предохранитель, Производитель: МАЗ

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей для а/м Газель 3302 бизнес двигатель Cummins ISF 2. 8 (30А|40А|90А|125А) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей ГАЗ-3302,2217 дв.CUMMINS 2.8 (ОАО ГАЗ) Ф5.3722.005-10 Производитель: ГАЗ

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей для а/м Газель 3302,53,3307,ПАЗ 3205,УАЗ 452 (длин) Тип: предохранитель,

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей ГАЗ-3302 дв.УМЗ-4216 ЕВРО3 Тип: предохранитель, Производитель: ГАЗ

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей Газель, Бизнес дв.4216, Евро 3, БПР-2М5, 2 вставки, Ф5.3722.005-07 Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Блок предохранителей ГАЗ-3307,3308,33081,3309 с АБС (ОАО ГАЗ) Ф5.3722.000 Производитель: ГАЗ

ПОДРОБНЕЕЕще цены и похожие товары

Предохранитель ГАЗ БПР-4. 10 Тип: предохранитель, Производитель: ГАЗ, Модель автомобиля: ГАЗ 3302

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Замена предохранителей и реле Газель Некс

Цепи электромобиля, потребляющие большой ток, защищены гребенчатыми вставками

Вставки установлены в габаритный блок (ВПР-4.10), закреплены в моторном отсеке с правой стороны и закрыты пластиком крышка.

Цепь пускателя рассчитана на большой кратковременный ток, поэтому предохранителя не имеет.

Для замены сгоревшей вставной планки сожмите два замка крышки блока и снимите крышку.

Запасные вкладыши разного номинала крепятся под пластинами крышки блока.

Снимите две гайки сгоревшей вставки и замените вставку.

Слаботочные электрические цепи также защищены плавкими вставками, которые находятся в монтажных блоках в автомобиле и в моторном отсеке.

Для доступа к монтажному блоку в кабине потяните края двух выемок в нижнем декоративном щитке и снимите щиток.

На внутренней стороне лючка нанесена схема расположения реле и предохранителей

№ — А — защитная цепь

  • F1 — 20 — Стеклоочиститель, Стеклоочиститель
  • F2 — 10 — модуль управления освещением, приборы подсветки
  • F3 — 5 — Электропривод зеркала
  • F4 — 25 — электростеклоподъемники
  • F5 — 10 — Наружные зеркала с подогревом
  • F6 — 10 — Обогрев сиденья водителя
  • F7 — 15 — Дополнительный обогреватель
  • F8, F11, F12 — резерв
  • F9 — 10 — Блокировка дифференциала
  • F10 — 15 — Розетка второго ряда сидений
  • F13 — 7.5 — Лампы дневных ходовых огней
  • F14 — 5 — Лампы задних противотуманных фар
  • F15 — 10 — указатели поворота
  • F16 — 7.5 — Комбинация приборов, датчик скорости, консоль отопителя
  • F17-5-Система управления двигателем
  • F18 — 5 — антиблокировочная система тормозов
  • Ф19- 20 — Прикуриватель, гнездо
  • F20 — 15 — аварийная световая сигнализация
  • F21 — 15 — модуль управления освещением, подсветкой
  • F22 — 10 — внутреннее освещение
  • F23 -15 — Центральный замок, аудиосистема
  • F24 — 5 — Комбинация приборов, диагностический разъем, премутор отопителя премиум

Реле

  • K1 — Стеклоочиститель
  • К2 — обогреватель
  • К3 — цепь питания устройства и выключателя стартера
  • K4 — Нагреватель охлаждающей жидкости

Часть предохранителей и реле находится в монтажном блоке в моторном отсеке

Назначение реле и предохранителей в монтажном блоке расположенном в моторном отсеке

№ — А — защищенная цепь

  • F1 — 15 — Обмотка реле противотуманных фар
  • F2 — 10 — Стоп-сигналы
  • F3 — 20 — Обмотка реле звукового сигнала
  • F4 — 25 — Обмотка 9 реле подогревателя топлива0034
  • F5 — 25 — Подогреватель охлаждающей жидкости
  • F6 — 25 — Переключатель приборов и стартер
  • F7 — 25 — Антиблокировочная система (АБС)
  • F8 — резерв
  • F9 — 10 Ближний свет (левая фара)
  • F10 — 10 Ближний свет (правая фара)
  • F11 — 10 — Дальний свет (левая фара)
  • F12 — 10 — Дальний свет (правая фара)
  • F13 — 10 — Лампы габаритов (левая сторона)
  • F14 — 10 — Лампы габаритов (правая сторона)
  • F15 — 10 — Фонари заднего хода
  • F16 — резерв
  • F17 — 15 — подогреватель
  • F18 — 25 — Антиблокировочная система (АБС)
  • F19 — резерв

Реле

  • К1 — реле стартера
  • К2 — Реле подогревателя топлива
  • K3 — Реле возврата щеток в положение «внимание»
  • K4 — Реле ближнего света фар
  • K5 — Реле дальнего света фар
  • K6 — Реле противотуманных фар
  • K7 — Реле звукового сигнала
  • K8 — Реле блокировки стартера

Для доступа к монтажному блоку в моторном отсеке:

Нажмите на замок крышки в направлении стрелки

Снимите крышку

Перед заменой перегоревшего предохранителя необходимо выяснить причину предохранителя или реле.

Замена указателя вращения плеера Relo

Потребуются инструменты: торцевая головка на 19, шлицевая и крестовая отвертки.

Снять руль

Снять левый податчик переключателя (артикул — замена бескаркасных переключателей Газель Скуст)

Снять реле с основания переключателя, легко покачивая корпус реле из стороны в сторону

Установите реле и все детали в обратном порядке.
