Содержание

Блок предохранителей!!! — Электрооборудование и электроника

  • 21.11.2007, 17:35 #1

    Блок предохранителей!!!

    Кто-нибудь сталкивался с такой проблемой, как замена блока предохранителей? СОбственно проблема в том, что некоторые говорят, что якобы в нем стоит еще какая-то плата? Так ли это? ведь если есть плата, то она дожна продаваться либо в комплекте с блоком, либо отдельно от него. Спрашивал в нескольких магазинах- продавцы слыхом не слыхивали ни о какой плате. Народ, подскажите, есть ли эта мифическая плата или нет?

    И еще вопрос — кто-нибюудь когда-нибудь лазил самостоятельно в моторчик печки?



  • 21.11.2007, 19:37 #2

    Блок предохранителей!!!

    Никакой платы в блоке предохранителей нет. На нём ещё закреплены реле. Дело в том,что с заменой блока предохранителей придётся менять и жгуты проводки. Если дело в одном или нескольких предохранителях,то проще попробовать восстановить его или сделать выносные предохранители. Если он совсем вышел из строя оплавился,сгорел и т.п.) , а проводка с контактами цела, то можно просто переставить контакты в новый корпус или припаять новые контакты к проводам. Если уж и проводка сгорела,то тогда надо менять и блок и жгуты.

  • 21.11.2007, 19:53 #3

    Блок предохранителей!!!

    беда в том, что оплавился корпус предохрана печки и загадилконтакт — че делать — не знаю

  • 21. 11.2007, 19:57 #4

    Блок предохранителей!!!

    беда в том, сто оплавился корпус предохрана печки и загадилконтакт — че делать — не знаю

    В чём дело тогда ? Если не удастся всё вычистить ( иногда удаётся, контакты можно вынуть), то можно сделать выносной предохранитель и забыть об этой проблеме.

  • 21.11.2007, 20:03 #5

    Блок предохранителей!!!

    я протсо что-то не догоняю — можно просто заменить блок предохранителй или это можно сделать только вместе с заменой проводки

  • 21. 11.2007, 20:08 #6

    Блок предохранителей!!!

    я протсо что-то не догоняю — можно просто заменить блок предохранителй или это можно сделать только вместе с заменой проводки

    Зачем менять весь блок из-за одного предохранителя ? Отрезаешь провода от оплавившегося предохранителя и припаиваешь к ним выносной. Соответственно, места соединения надо заизолировать.

  • 21.11.2007, 20:22 #7

    Блок предохранителей!!!

    еще бы понимать в этом на столько, чтобы можно было это сделать

  • 21. 11.2007, 20:34 #8

    Блок предохранителей!!!

    Тогда в сервис.

  • 21.11.2007, 20:47 #9

    Блок предохранителей!!!

    если я правлиьно понял -то можно банально отрехзать провода, припаять к ним контакт, в который втыкается предохран и все. так что ли? или прямо к проводам предохран припаивать?

  • 21.11.2007, 20:58 #10

    Блок предохранителей!!!

    В продаже есть выносные колодки для предохранителей.
    От обгоревшего надо отрезать провода и припаять их к проводам такой колодки и заизолировать. Саму колодку можно закрепить в любом удобном месте , например, пластиковой стяжкой- чтобы не болталась.
    P.S. Я что-то не допонял- а какой предохранитель оплавился ? Случайно, не с внутренней стороны блока? Их там отдельно две штуки стоят- один на ПТФ, другой- на ветилятор печки ? Если это он, то эта колодка легко снимается и не надо трогать весь блок.

  • фото и видео, где он находится и как снять, схема расположения и его замена (8 и 16 клапанов)

    Седан Daewoo Nexia оснащен электрической системой с отрицательным контактом («массой») на корпус автомобиля. Нормативное напряжение бортовой сети составляет 12 вольт.

    Для защиты электрооборудования машины от короткого замыкания или перегрузок основные цепи защищены плавкими предохранителями.

    Нексия с мотором 8 клапанов и 16 клапанная модификация имеют идентичные электросхемы.

    Порядок работы предохранителей заключается в размыкании электрического соединения в случае превышения определенной силы тока. При нештатной ситуации с электрикой токопроводящий плавкий элемент предохранителя разрушается (перегорает), защищая электроагрегаты от поломки, а сам автомобиль – от возможного возгорания.

    На Нексии применяются плоские предохранители ножевого (вилочного) типа, стандартного типоразмера «АТО» высотой 19 мм. На верхней поверхности каждого предохранителя нанесена величина номинальной силы тока в амперах. Для удобства обозначения предохранители различного номинала имеют определенный цвет корпуса, однако не все изготовители соблюдают это правило.

    Основные предохранители Daewoo Nexia

    Основной комплект предохранителей расположен в монтажном блоке Daewoo Nexia. Блок находится в нижней части панели приборов, с левой стороны от рулевой колонки. Снаружи блок предохранителей закрыт пластиковой декоративной крышкой. Для удобства водителя на внутренней поверхности крышки указаны схема расположения и назначение предохранителей и электромагнитных реле, а посадочные места на плате пронумерованы.

    Управление и безопасность:

    № предохранителяФункционал электрической цепиМаксимальная сила тока
    F1Питание блока ЭБУ от аккумуляторной батареи10 ампер
    F3Электронный блок зажигания10 ампер
    F7Питание на топливный насос и форсунки впрыска топлива30 ампер
    F10Иммобилайзер, система АБС, привод крышки люка бензобака10 ампер
    F13Генератор, щиток приборов, звуковой сигнал, питание разъема прикуривателя20 ампер
    F12Питание электродвигателя вентилятора системы охлаждения (малые обороты)30 ампер
    F14Питание электродвигателя вентилятора основного радиатора (высокие обороты), клаксон230 ампер

    Световые приборы:

    № предохранителяФункционал электрической цепиМаксимальная сила тока
    F2Лампочки габаритов и фонари освещения заднего номера10 ампер
    F4Лампочки дальнего света передних блок-фар20 ампер
    F5Лампочка ближнего света, корректор направления светового потока (левая фара)10 ампер
    F6Лампочка ближнего света, корректор направления светового потока (правая фара)10 ампер
    F8Поворотники, аварийная световая сигнализация, лампочки тормозов20 ампер
    F13Световой сигнал заднего хода20 ампер
    F15Салонное освещение, плафон багажника, часы приборной панели20 ампер
    F20Штатные противотуманные фары (находится с задней стороны блока предохранителей)30 ампер

    Климатические и мультимедийные устройства:

    № предохранителяФункционал электрической цепиМаксимальная сила тока
    F9Электропривод дворников лобового стекла30 ампер
    F11Активация компрессора кондиционера10 ампер
    F16Электроприводы дверных стеклоподъемников30 ампер
    F17Управление магнитолой (от замка зажигания)10 ампер
    F18Питание автомагнитолы (от аккумулятора), электропривод замка крышки багажника, система обогрева заднего стекла, электропроводка центрального замка дверей30 ампер
    F19Питание на вентилятор печки (находится на внутренней стороне блока предохранителей)30 ампер

    Реле зажигания — DRIVE2

    В один прекрасный вечер на трассе 130 км от города, 25 км до пункта назначения, на ходу при скорости около 80-90км/час, ближний свет заморгал 2 раза, потом весь панель потух и заглохла машина… Приехали… Избавился я от АвтоВАЗа чтоб на трассе хоть не подвела, не оправдывает мои ожидания Ксюшка(( Первые мысли были контактная группа замка зажигания или ремень ГРМ (пробег был 41 600). Пробую завести, ключ проворачиваю панель приборов не горит, стрелки не поднимаются, бензонасос не качает, стартер крутит но не заводит. Достаю свой Nokia с фонариком, проверяю предохранители, разбираю рулевой кожух, достаю контактную группу, ни че не расплавился все вроде норм, разбираю: заводской смазки уже не осталось, медные пластины стали серебристыми. Пробую на прямую, толстый красный провод (контакт 30) соединяю с контактом 15 (зажигание)-ноль действий, пробую контакт Кb (Кa)(магнитола) с контактом 30-мафон включается, ыхыы, дело не в КГ а где то в зажигании. К этому времени подъезжает подмога, на буксире доезжаем до пункта назначения. Время уже час ночи, темно, оставил все на завтра. Перед сном полазил в разных форумах, везде ответ: контактная группа. С утра сразу же к машине, к сукамашине которая подвела меня на трассе))) Еще раз проверил предохранители, все релюшки за монтажным блоком. И вот он

    Контакт 30 (+от АКБ) поплавился

    Находится вот здесь, называется Реле зажигания

    Такое же реле есть в монтажном блоке (Электровентилятор системы охлаждения(высокая скорость), поменял их местами и чудо завелась, все отлично. Знал бы я об этом вчера))

    Код реле 95 089 644 на 30А 12В

    Без неисправного вентилятора летом не стоит ездить, ну все же поехал по местным магазинам автозапчастей. Для нексии конечно же не нашел, купил ВАЗовский реле:

    Код 75.3777-10 на 30А 12В такие же контакты 85 86 87 30 Цена 70руб

    Около магазина же поставил, и хрен тебе, контакты 30 и 86 по разному расположены:

    Слева ВАЗовский

    Зашел обратно и прикупил еще 10кусков провода с «папкой» и «мамкой», 15руб каждый

    Соединил их, и заизолировал

    Соединяю как должно быть, все норм заводится

    Ну все же такая переделка временная, так ездить не рекомендую. Для большей перестраховки поменял местами реле с Электровентилятора системы охлаждения:

    Вот и все, крышка легко закрывается

    До пункта назначения доедете точно, я проехал пока 200км все тьфу тьфу. Буду искать реле теперь не Российский а Корейский, и на запас контактную группу. Всем удачи на дорогах, пусть не подводят вас ваши любимцы))

    Ждать поломка КГ не стал, заехал на авторынок купил новую(350руб) КОРЕЯ. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ (2018год): ДАННУЮ КОНТАКТНУЮ ГРУППУ НЕ СОВЕТУЮ БРАТЬ, ПОСЛЕ УСТАНОВКИ КЛЮЧ НЕ ПРОВАРИЧИВАЛСЯ В ЗАМКЕ ЗАЖИГАНИЯ ПОЧЕМУ ТО

    Что интересно, на заводской КГ нет вот этой пружины. Я его сам еще поставил был 20000км назад

    Дополнительные предохранители Дэу Нексия

    Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

    Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

    Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

    Управляющие реле электросистемы Daewoo Nexia

    Активация автомобильного оборудования с большим током нагрузки (стартер, вентилятор радиатора, генератор) выполняется через электромагнитные реле. В Дэу Нексия основные реле управления также находятся в монтажном блоке:

    № релеНазначениеМаркировкаМесто установки
    К1Управление электродвигателем вентилятора радиатора (высокие обороты)90244312 UВнешняя сторона блока предохранителей
    К2Управление указателями поворота96312545 U (495.3747-01)
    К3Активация бензонасоса90191753 U
    К4Передние и задние ПТФ90244312 U
    К5Фонари габаритных огней90229206 UВнутренняя сторона блока предохранителей
    К6Передние блок-фары90229206 U
    К7Управление электродвигателем вентилятора радиатора (низкие обороты)90229206 U
    К8Управление компрессором кондиционера90229206 U
    К9Активация клаксона90229206 U
    К10Ближний свет фар (при включении дальнего света)90229206 U
    К11Предупреждающий сигнал (зуммер)96208850
    К12Управление двигателем крыльчатки отопителя90244312 U
    К13Активация системы зажигания90244312 U
    К14Регулировка скорости дворников лобового стекла94788146
    К15Таймер активации обогрева заднего стекла96116223

    Предохранители и Реле Применяемые в Нексии — Схема, Фото

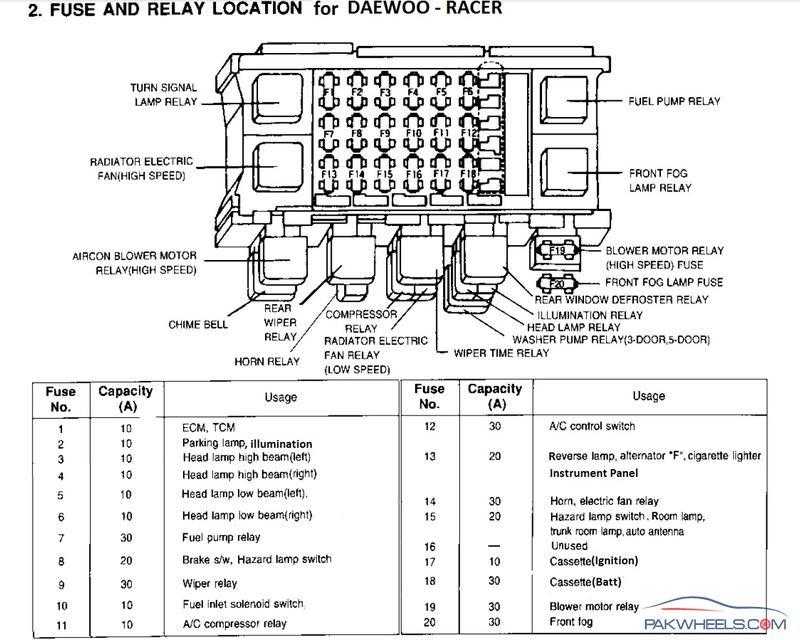

    В Дэу Нексия расположение предохранителей и реле можно посмотреть внизу, под рулевой колонкой, открыв декоративную крышку. Под ней прячутся предохранители и реле. Однажды в свою Нексия в прикуриватель я вставил видеорегистратор, а он оказался бракованный и замкнул. Дело было на ходу, и у меня сразу же погасла приборная панель, загорелся значок аккумулятора. Я подумал что сломался генератор. Потом я нашел эту статью, и понял что просто вышибло предохранитель.

    Расположение предохранителей

    Для тех кому срочно нужно увидеть расположение предохранителей – таблица.

    № и цвет предохранителя (сила тока, а)защищаемая цепь
    f1 (10) красныйэлектронный блок управления двигателем (цепь от аккумуляторной батареи)
    f2 (10) красныйгабаритные фонари, фонари освещения номерного знака
    f3 (10) красныйнадувная подушка безопасности (если установлена)
    f4 (20) желтыйлампы дальнего света в фарах
    f5 (10) красныйлампа ближнего света и электрокорректор (если установлен) левой фары
    f6 (10) красныйлампа ближнего света и электрокорректор (если установлен) правой фары
    f7 (30) зеленыйтопливный насос, форсунки
    f8 (20) желтыйфонари указателей поворота, аварийная сигнализация, лампы стоп-сигналов, антиблокировочная система тормозов (abs) (если установлена)
    f9 (30) зеленыйстеклоочиститель и стеклоомыватель ветрового окна
    f10 (10) красныйэлектропривод крышки люка наливной трубы топливного бака, abs (если система установлена)
    f11 (10) красныйреле включения компрессора кондиционера (если установлен кондиционер)
    f12 (30) зеленыйэлектродвигатель вентилятора системы охлаждения (малая скорость)
    f13 (20) желтыйкомбинация приборов, часы, прикуриватель, предупреждающий зуммер, генератор, лампы света заднего хода, выключатель и реле электрообогрева заднего стекла
    f14 (30) зеленыйэлектродвигатель вентилятора системы охлаждения (высокая скорость), звуковой сигнал
    f15 (30) зеленыйплафон освещения салона, часы, плафон освещения багажника, электропривод антенны (если установлен)
    f16 (10) красныйэлектростеклоподъемники (если установлены)
    f17 (10) красныйавтомагнитола (цепь от замка зажигания)
    f18 (30) зеленыйавтомагнитола (цепь от аккумуляторной батареи), электропривод замка багажника, электрообогрев заднего стекла, система блокировки замков дверей (если установлена)
    f19 (30) зеленыйэлектродвигатель вентилятора отопителя
    f20 (30) зеленыйпротивотуманные фары

    Блок предохранителей в Нексии

    Предохранители на Нексии отвечает за сохранность электроприборов. При замыкании первым сгорает предохранитель, тем самым оберегая электроприбор. Схема блока предохранителей на нексии 8кл 16кл идентичны и на нексии n100 и n150 блоки тоже взаимозаменяемы. У каждого уважающего себя автомобилиста должна быть такая схема под рукой. Также замена предохранителей должна производится на заглушенном двигателе. У нексии блок предохранителей двойной, с внешней видимой стороны расположены основные предохранители и реле, а с обратной стороны расположены остальные реле.

    Для различия между собой предохранители бывает нескольких цветов. Каждый цвет имеет номинал по амперам.

    Красный – 10 Ампер Синий – 15 Ампер Желтый – 20 Ампер Зеленый – 30 Ампер

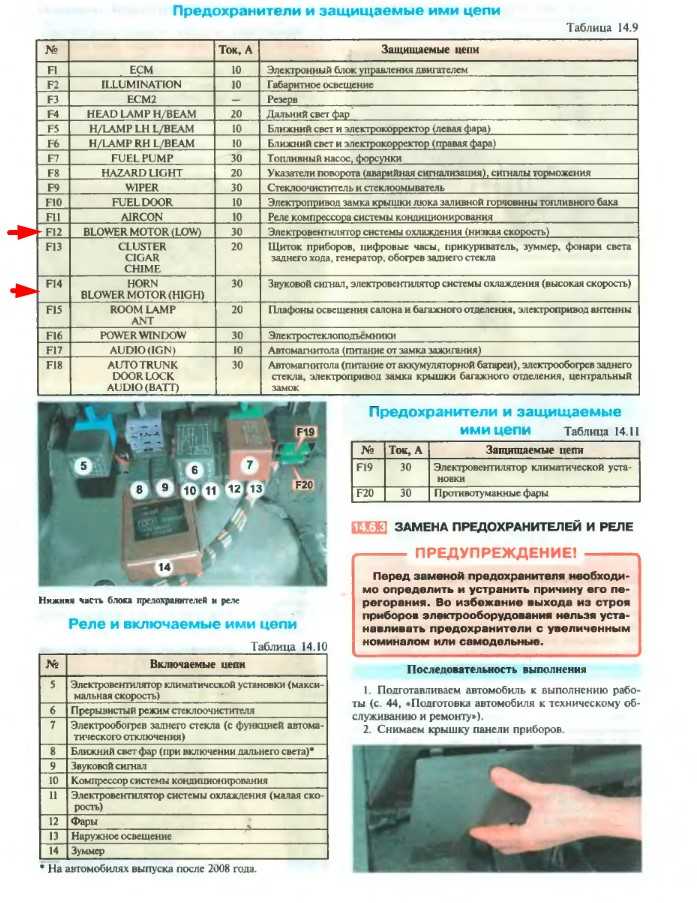

    Предохранители применяемые в Нексии

    Расположение и назначение предохранителей
    (Нажми на интересующий тебя предохранитель и узнай за что отвечает)

    Какой предохранитель за что отвечает, узнай ниже.

    • Предохранитель F1 Электронный блок управления двигателем (ЭБУ) — 10A

    Этот предохранитель отвечает за питание мозгов, если достать данный предохранитель то автомобиль не запуститься.

    • Предохранитель F2 Задние габариты и подсветка номерного знака— 10A

    Если у Вас не работает подсветка номера и габаритные огни, то проверьте этот предохранитель.

    • Предохранитель F3 Предохранитель шёл на мозги, Но в некоторых моделях. — 15A

    Тоже предохранитель на мозги, но в большинстве машин здесь пустое место.

    • Предохранитель F4 Дальний свет — 20A

    Предохранитель отвечает за работу сразу обоих лампочек дальнего света, поэтому если не горит дальний свет, то проверьте этот предохранитель. Если не горит ни правая ни левая фара дальнего, то скорее причина в предохранителе, если не горит с одной стороны, то перегорела лампочка.

    Свет ближнего света с электрокорректором пучка направления света, если у вас не работает корректор и не светит ближний, то проверь предохранитель

    • Предохранитель F6 Ближний свет с правой стороны, правый корректор фар — 10A

    Тоже самое что и f5, но правая сторона автомобиля

    • Предохранитель F7 Бензонасос (топливный насос в бензобаке) — 30A

    На бензонасос идёт предохранитель на 30 Ампер, не рекомендуется ставить больший.

    • Предохранитель F8 Аварийка, боковые лампочки поворотов (поворотники) — 20A

    Аварийка может замкнуть свет, если у вас перегрел этот предохранитель, то проверьте аварийку или поворотники

    • Предохранитель F9 Стеклоочиститель (дворники) лобового стекла — 30A

    Если не работает стеклоочиститель то не факт что это предохранитель, но проверить стоит

    • Предохранитель F10 Заливная горловина топлива (активатор электрозамка лючка бензобака) — 10A

    Зимой частая проблема – не открывается лючок, если много нажимать на кнопку скорее всего электро моторчик выйдет из строя, но перед этим проверьте предохранитель

    • Предохранитель F11 компрессор кондиционера (реле) — 10A

    По распиновке схемы предохранителей на нексии здесь находится предохранитель на кондиционер, если нет кондиционера – нет предохранителя.

    • Предохранитель F12 Вентилятор охлаждения радиатора охлаждающей системы (маленькая скорость) — 30A

    Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением двигателям.

    • Предохранитель F13 Приборная панель, прикуриватель, звуковой сигнал, свет в бардачке (вещевой ящик) — 20A

    Если у Вас вышибает этот пред, значит где то КЗ. Как только сгорит этот предохранитель вы сразу поймёте – панель приборов потухнет, прикуриватель перестанет работать.

    • Предохранитель F14 Вентилятор охлаждения нексии(максимальная скорость) — 30A

    Держите всегда предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель

    • Предохранитель F15 Лампочки освещения салона, радио-антенна — 20A

    Если не горит свет в салоне, то виноват предохранитель или лампочка. Проверьте сначала предохранитель

    • Предохранитель F16 Электрические стеклоподъёмники — 30A

    Если не работает ни один стеклоподъемник, то сгорел пред. Они сгорают обычно зимой.

    • Предохранитель F17 Магнитола — 10A

    Если не работает магнитола – посмотри его

    • Предохранитель F18 Привод замка багажника, центральный замок, магнитола от батареи — 30A

    Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это сгорел предохранитель.

    РЕЛЕ 1 указателей поворота

    РЕЛЕ 2 электродвигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)

    РЕЛЕ 3 топливного насоса

    Если Вы хотите узнать подробнее про реле топливного насоса, то рекомендую прочитать нашу статью.

    РЕЛЕ 4 противотуманных фар

    Реле с обратной стороны блока предохранителей

    У нексии с обратной стороны блока предохранителей еще стоят несколько важных реле и предохранителей.

    • Предохранитель F19 отвечает за кондиционер
    • Предохранитель F20 отвечает за противотуманные фары

    РЕЛЕ 5 Основное реле мощных включаемых электрических цепей

    РЕЛЕ 6 Режимов лобового стеклоочистителя

    РЕЛЕ 7 Обогрева заднего стекла. Обогрев заднего стекла имеет функцию авто отключения.

    РЕЛЕ 8 Ближнего света при совместном включении дальнего света

    РЕЛЕ 9 Звукового сигнала

    РЕЛЕ 10 Реле компрессора кондиционера

    РЕЛЕ 11 Вентилятора охлаждения радиатора (маленькая скорость)

    РЕЛЕ 12 Головного света

    РЕЛЕ 13 Наружного освещения

    РЕЛЕ 14 Зуммер, включается если Вы не пристегнули ремень безопасности.

    Предохранители защищают прибор, или устройство от выхода из строя. Они сгорают когда на цепь поступает высокая нагрузка, поэтому категорически запрещено ставить больший по номиналу предохранитель, так как это может привести к возгоранию проводки. Если предохранитель не сработал и не сгорел – значит не правильно подобран номинал преда. Он измеряется в Амперах, купить предохранители на нексию можно в любом магазине, также если не имеются запасных можно вытащить из другого места, которое не влияет на нормальную работу автомобиля – это кондиционер, антенна и освещение салона.

    Также запрещено ставить временные перемычки вместо предохранителей, это тоже может плохо кончится для вашей нексии.

    Добавь статью в закладки или поделись с другом, чтобы схема была под рукой всегда.

    xn--e1agfkw9f.xn--p1ai

    Правила замены предохранителей

    Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.

    Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:

    1. Нельзя применять предохранители с большим номиналом силы тока, чем указанный в руководстве по эксплуатации. Это может вызвать перегорание контактных дорожек на печатной плате блока, поломку конечных энергопотребителей и даже возгорание автомобиля.
    2. Категорически запрещено заменять предохранители металлическими перемычками или замыкать ножки сгоревших предохранителей проволокой накоротко.
    3. Не стоит экономить на покупке предохранителей, так как изделия сомнительного качества из нижнего ценового диапазона зачастую не соответствуют номиналу, указанному на корпусе, и, следовательно, не выполняют защитную функцию.

    Как заменить самостоятельно?

    Ниже расскажем о том, как произвести снятие и поменять предохранительные устройства и сам блок.

    Замена предохранителей

    Вытащить и поменять детали можно так:

    1. Отключите зажигание в машине и откройте капот. От клеммы аккумулятора надо отсоединить минусовой кабель.
    2. Залезьте в салон машины и найдите монтажный блок, демонтируйте пластмассовую защитную накладку.
    3. Найдите деталь, которую надо снять и заменить. Если проблема заключается в работоспособности вентилятора или системы отопления, то не факт, что причина кроется именно в предохранителях. Но эти детали надо проверять в первую очередь. Найдите предохранитель в соответствии со схемой и оцените ее состояние. Если элемент перегорел, то плавкая нить, расположенная внутри детали, будет поврежденной. Обычно она обрывается или перегорает. Если же вы заметили дефект на пластмассовом корпусе устройства, он расплавился, то это может сообщить не только о выходе из строя детали, но и о проблемах в электросети. Плавятся предохранители обычно из-за короткого замыкания. Если это произошло, то нужно определить причину скачков напряжения, протестировав все участки цепи или обратиться к профессиональному электрику. В некоторых случаях визуальный осмотр не позволяет выявить вышедший из строя предохранитель. С виду деталь может быть целой, но по факту неработоспособной. Когда вы найдете вышедший из строя предохранитель, его надо демонтировать при помощи пинцета, расположенного внутри блока.
    4. Вместо перегоревшей детали установите новый предохранитель, который будет соответствовать вышедшему из строя по номиналу. Речь идет о цифрах, указанных на корпусе элементов. После установки нового предохранителя проверьте качество работы электрического оборудования.
    5. Чтобы извлечь реле, действуйте аналогичным образом. Определите вышедшую из строя деталь, после чего демонтируйте ее руками, потянув на себя. Извлекать реле надо аккуратно, чтобы не повредить само гнездо. Для диагностики работоспособности детали рекомендуем установить вместо вышедшего из строя заведомо рабочий элемент.
    6. Когда действия по замене будут выполнены, поставьте на место пластиковую накладку и подсоедините минусовую клемму аккумулятора.
    Фотогалерея

    Фото процесса замены предохранителей приведены ниже.


    1. Извлеките защитную накладку с блока


    2. Найдите вышедшую из строя деталь


    3. Извлеките предохранитель и поменяйте его

    Замена блока

    В замене монтажного блока нет ничего сложного:

    1. Отключите зажигание и отсоедините клеммы от аккумулятора машины.
    2. Извлеките накладку от блока и демонтируйте по очереди каждый предохранительный элемент и реле. Перед снятием рекомендуем сфотографировать устройство, чтобы впоследствии вы могли быстро установить все детали на место.
    3. С двух сторон блока имеются фиксаторы со стороны предохранительных элементов. Их надо поддеть отверткой.
    4. Потяните устройство на себя и отсоедините от него разъем с проводами. Обратите внимание — на Нексиях разных годов выпуска могут использоваться одинаковые блоки, но штекеры для подключения проводов на них будут разными. Учтите этот нюанс при покупке.
    5. Подключите разъем с проводами к блоку и установите его на место.
    6. Поставьте все предохранители в гнезда, подключите на место аккумуляторные клеммы. Проверьте работоспособность оборудования.

    Комплект предохранителей AL14438991 для DAEWOO NEXIA (KLETN)

    Все фильтры

    Скидка до -25%

    Акция заканчивается 28.10.2022 23:59

    25 Дом

  • Каталог Все марки автомобилей
  • Дэу Все модели Дэу
  • Комплект предохранителей
  • Код товара: АЛ14438991

    Отдел продаж Упаковочная единица: 10
    Электрические части

    Коды указаны производителями для определения правильной детали.
    Ниже приведены коды, с которыми совместима деталь:

    EAN 8052194301120

      org/BreadcrumbList»>
    1. Дом
    2. Каталог Все марки автомобилей
    3. Дэу Все модели Дэу
    4. НЕКСИЯ (КЛЕТН) 01.1995-06.1998 Все запчасти для DAEWOO NEXIA (КЛЕТН)
    5. Как отремонтировать реле звукового сигнала на Daewoo Nexia. Авто FAQ. Любые вопросы по ремонту автомобиля.

      Главная / Daewoo / Nexia /

      Специалист по электрике и освещению

      Джейкоб Грин

      Если вы спросите, как заменить реле звукового сигнала в вашем автомобиле, вы можете посмотреть краткий обзор, как установить реле звукового сигнала, когда придет время!

      Если вы чувствуете, что что-то не так с информацией выше, сообщите нам об этом!

      Как поменять предохранитель в Daewoo Nexia?

      Daewoo Nexia средний прикуриватель не работает ИСПРАВЛЕНО (предохранитель. Итак, предохранитель для прикуривателя на этой Daewoo Nexia это номер t10. Таким образом, a b c d и номер один начинается отсюда, поэтому один два три четыре пять шесть семь восемь девять десять тот там

      Как починить реле звукового сигнала Daewoo Nexia 2021?

      Как починить автомобильный гудок. Теперь первым делом проверьте, не гудит ли ваш гудок. Является ли предохранитель звукового сигнала, возьмите блок предохранителей и проверьте тот, на котором написано звуковой сигнал.

      Что делает реле для звукового сигнала на Daewoo Nexia 2010 года?

      Реле звукового сигнала увеличивает слабый ток от кнопки звукового сигнала до более высокого тока, необходимого для звуковых сигналов. Проверьте на реле звукового сигнала наличие 12 вольт при включении ключа. Часовая пружина позволяет колесу вращаться по кругу, сохраняя при этом электрическое соединение с проводкой автомобиля.

      Почему реле используется в ПЛК?

      Реле используются для изоляции одного уровня напряжения от другого. ПЛК можно использовать для управления работой двигателя среднего напряжения, возможно, 2300 В или 4160 В. Реле используется для питания пускателя, который, в свою очередь, переключает напряжение двигателя, в то время как ПЛК управляет реле.

      Какие бывают реле на Daewoo Nexia?

      Существуют различные типы реле, такие как:

      • Электромагнитные реле
      • Блокирующие реле
      • Электронные реле
      • Реле без фиксации
      • Герконовые реле
      • Высоковольтные реле
      • Реле малых сигналов
      • Реле задержки времени

      Зачем на Дэу Нексия 2011 года реле?

      Автомобильное реле представляет собой цифровой или электромеханический управляемый переключатель, предназначенный для постоянного напряжения в системах успокоения и удержания пассажиров. Он также контролирует уровни мощности в суровых условиях.

      Где находится звуковой сигнал в Daewoo Nexia Stepway?

      Звуковой сигнал Daewoo Nexia расположен внутри моторного отсека, в соответствии с левой фарой.

      Сколько рожков у Daewoo Nexia?

      У старых есть один, у новых JK — два.

      Как снять предохранитель с клаксона Daewoo Nexia?

      Как отключить автомобильный гудок? Самый простой способ сделать это — вытащить предохранитель звукового сигнала, обычно расположенный в панели предохранителей под рулевым колесом. Найдите крышку на нижней стороне приборной панели; когда вы удалите его, вы должны увидеть сетку из маленьких цветных пластиковых прямоугольников с напечатанными на них цифрами.

      Почему мой гудок на Daewoo Nexia не подает звуковой сигнал, когда я закрываю машину?

      По умолчанию ваш автомобиль подает звуковой сигнал, когда вы запираете двери с помощью брелока дистанционного управления.

      Однако вы можете изменить это, если хотите. Каждый автомобиль с функцией «гудок при блокировке» может быть запрограммирован владельцем или дилером. На некоторых новых автомобилях это может быть настройка на приборной панели.

      Ваш вопрос

      Отзывов о том, как починить реле звукового сигнала на Дэу Нексия:

      Juha

      Oractus jesi me bia cua kad san prosa xD bas je jak zvuk i dobar 😀

      Humberto

      Oractus se nevidi bas)(скиния adobeov font koji se placa a ja san ga nasa free xD i imas ga u gta iv tlad za name ulica i auta i tako to) i onda samo editira i namistia tamo u vid editoru (corel video studio pro x4 )

      Вкладка

      прекрасная машина

      Hakim

      Oractus xd Koju до

      Desire

      Lukracer Split.pa Jel Vidis Tableicu XD

      Omari

      Lukracer XD

      Erzsebet

      Koji -jeju xd

      Erzsebet

      Koji -jejju xd

      Erzsebet

      Koji J

      JEM

      ORACTUS XD TNX: D

      Fonda

      MARINPITTON 1. 5 16V DOHC 90KS 66KW

      Leroi

      LMAO Rock ~ ‘Они спиннин … они Spinnin’

      COSTI

      . ando en el … el motor se olle normal pero cuando la subo al free way empieza a chiflar..me dicen que es tal vez una l motor espero respuesta

      Лея

      Где салонный фильтр на Форд Эксплорер 2007 года

      Нахар

      Скотти: Эй, дети, вот как нужно мыть машину Скотти: Детей моет вода

      Фела

      Салют. Știu ca eu un alt subiect, dar sunt tare curios, și cred ca tu ai putea sa dai câteva detalii, sfaturi s. a.m.d. Am Tot auzit ca au murit oameni dormind în mașină cu caldura pornită presupun, carbonizati. Lucrez și sunt nevoit sa fac asta. Dacă ай putea са ми răspunzi cu tot ceea ce probabil știi desprechesia asta, sau ai face un video, ai fi un ‘mare om’. Мулцумец, сэнэтат.

      Najjar

      , так что коричневый провод подключен к тому проводу, к которому вы перерезали

      Huynh

      Call For Best  San Clemente 92672  Mercedes Benz Auto Repair Factory Maintenance Service  Tune Up  Mobil 1 Oil & Filter Service Аккумулятор Interstate 100 000 000 000 000 000 000 Высокопроизводительный иридиевый свечи зажигания Bosch с длительным сроком службы  40 000 трансмиссии Полное обслуживание … Комплект тормозных колодок Сброс индикаторов техобслуживания Бесплатный визуальный осмотр Проверка индикаторов двигателя для повышения производительности двигателя с 19 лет91 Сан-Клементе 92672 Талега 92673 Сан-Хуан-Капистрано 92677 Дана Пойнт 92675 Кэмп Пендлтон 92058

      Фарис

      Я никогда не покупаю мастер-замок. .. чертовски легко взломать

      Коллин

      Привет, это здорово! хотите поделиться, как вы заставили это работать? части и тд? Была бы отличной помощи

      Sealey

      Oooooh Я хочу этого … может быть, если я подожду 10 лет, цена упадет

      Niels

      Это видео докажет, что Ram не самый сложный Ford для победы !!!

      Line

      May natutunan ako kakapnuod sau.. продолжайте

      Alexandrine

      В Великобритании не продают 79-ю серию, а Land Cruiser по сравнению с другими полноприводными автомобилями здесь недешев даже для автомобилей старше 20 лет. Самые дешевые из них, которые вы можете получить, — это Prado, модели конца 90-х и начала 2000 года.

      Reeve

      Всем, кто смотрит: отделите суппорт от кронштейна, выньте пальцы, очистите их и смажьте. Очистите кронштейн от ржавчины или мусора и, если можно, используйте новые зажимы, которые поставляются с роторами.

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
