Бмв х5 е53 предохранители и реле со схемами и расшифровкой на русском языке
Первое поколение BMW X5 E53 поступило в производство в 1999 году. Выпускался данный автомобиль в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Мы представим схемы блоков реле и предохранители бмв е53 с описанием, а так же перевод ошибок с панели приборов на русский язык и полное руководство по эксплуатации.
Назначение предохранителей и реле может отличатся от представленного. Сверяйте актуальное назначение элементов в блоках со своими схемами в спецификациях (брошюрах).
Содержание
- 1 Основной блок предохранителей в салоне bmw e53
- 2 Блок реле и предохранителей в багажнике бмв х5 е53
- 3 Блок под капотом
- 4 Блок в багажнике возле АКБ
- 5 Дополнительная информация
- 5.1 Видео о предохранителях и реле
- 5.2 Как поменять предохранитель прикуривателя
- 5.3 Книга по эксплуатации бмв е53
- 5.4 Русский перевод ошибок с приборной панели
Основной блок предохранителей в салоне bmw e53
В салоне главный блок предохранителей и реле находятся в бардачке (перчаточный ящик) за защитной крышкой.
Что бы получить к нему доступ, надо открыть бардачок.
Далее, отжать 2 клипсы крепления задней пластиковой крышки (слева и справа).

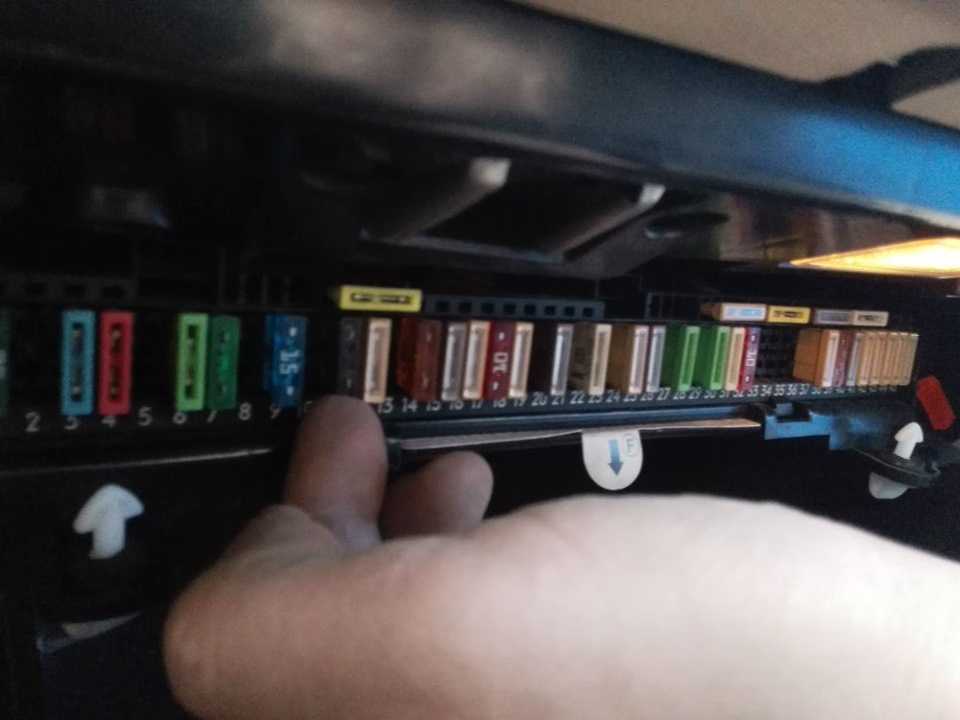

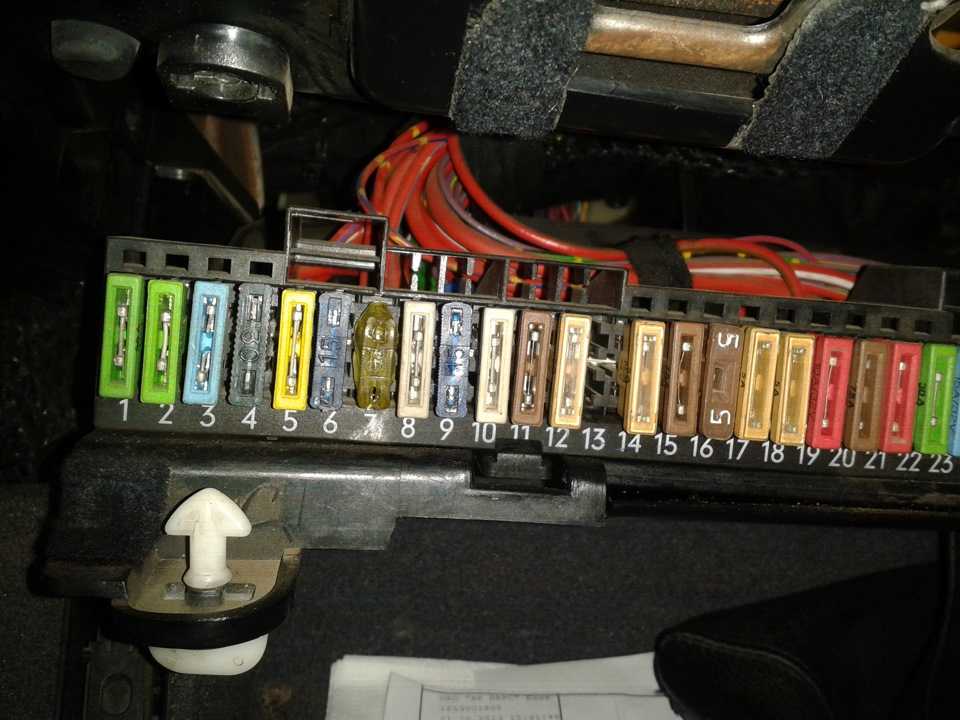

Появится примерно такой блок, где все предохранители расположены в 2 ряда. Третий горизонтальный ряд – запасные элементы.

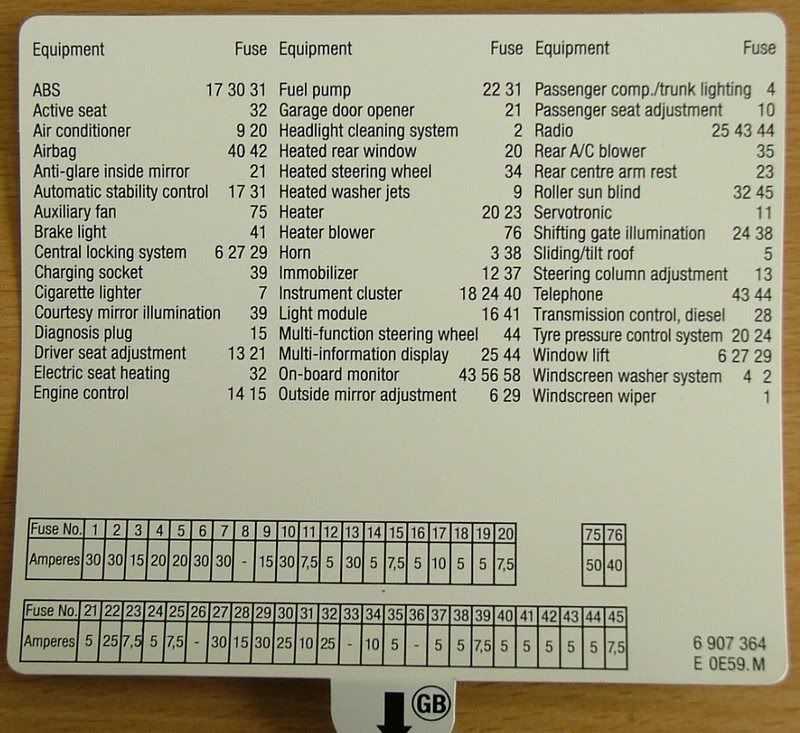

На крышке обычно крепится пинцет для предохранителей и брошюра с обозначением.
Общая схема расположения
Таблица с описанием
| 1 | 5А Разъем шины данных, комбинация приборов |
| 2 | 5А Блок управления освещением |
| 3 | 5А Система отопления/ кондиционирования(02/01) |
| 4 | 5А Реле катушки зажигания |
| 5 | 7,5А Генератор, датчик уровня моторного масла, электродвигатель вентилятора охлаждения блока предохранителей /реле |
| 6 | 5А Внутреннее зеркало заднего вида, блок управления системой парковки (02/04), блок управления системы контроля давления в шинах |
| 7 | 5А Реле катушки зажигания |
| 8 | 5А Подсветка комбинации приборов |
| 9 | 5А Система SRS, выключатель стоп-сигналов (датчик положения педали тормоза), блок управления освещением |
| 10 | 15А Звуковой сигнал |
| 11 | 5А Иммобилайзер |
| 12 | 5А Подсветка комбинации приборов, датчик положения рулевого колеса |
| 13 | 5А Противоугонная система, внутреннее зеркало заднего вида |
| 14 | 5А Много функциональный блок управления 1 |
| 15 | 5А Блок управления системы контроля давления в шинах (02/04) |
| 16 | 5А Замок зажигания |
| 17 | 5А блок управления освещением салона |
| 18 | — |
| 19 | — |
| 20 | 30А Блок управления электро оборудованием двери водителя |
| 21 | 30А Электропривод сидений |
| 22 | — |
| 23 | — |
| 24 | 30А Блок управления электро оборудованием двери пассажира |
| 25 | 25А Разъем зарядки, прикуриватель |
| 26 | 30А Реле основных цепей зажигания |
| 27 | 20А Много функциональный блок управления 1 |
| 28 | 30А Омыватели фар |
| 29 | 10А Подушка безопасности |
| 30 | — |
| 31 | 5А Управление двигателем |
| 32 | 5А Реле основных цепей, много функциональный блок управления 2 |
| 33 | 5А Предохранитель прикуривателя |
| 34 | 7,5А Обогреватель заднего стекла, отопитель /кондиционер |
| 35 | — |
| 36 | 5А Разъем зарядки |
| 37 | 5А Много функциональный блок управления 2 |
| 38 | — |
| 39 | 5А Концевой выключатель (датчик положения) педали сцепления, иммобилайзер |
| 40 | 30А Очиститель лобового стекла |
| 41 | 5А Очиститель/ омыватель заднего стекла, многофункциональный блок управления 1 |
| 42 | 5А Лампы освещения салона |
| 43 | 5А Комбинация приборов |
| 44 | 5А Система SRS, электропривод сидений |
| 45 | 5А Комбинация приборов |
| 46 | 7,5А Блок управления раздаточной коробкой |
| 47 | 25А Реле топливного насоса |
| 48 | 7,5А Отопитель/ кондиционер |
| 49 | — |
| 50 | — |
| 51 | 10А Анти блокировочная система тормозов (ABS), система управления двигателем |
| 52 | 15А Диагностический разъем (DLC) (^>09/00) |
| 53 | 25А Много функциональный блок управления 2 |
| 54 | 15А Электронный блок управления КПП |
| 55 | 30А Анти блокировочная система тормозов (ABS) |
| 56 | — |
| 57 | 15А Блок управления под веской |
| 58 | 20А Люк |
| 59 | 20А Дополнительный отопитель |
| 60 | 30А Много функциональный блок управления 1 |
| 61 | 50А Электродвигатель вентилятора системы охлаждения |
| 62 | 50А Реле насоса системы подачи воздуха навыпуск |
| 63 | 50А Анти блокировочная система тормозов (ABS) |
| 64 | 50А Отопитель/ кондиционер |
За прикуриватель отвечают 2 предохранителя 33 и 25.
Будьте внимательны.

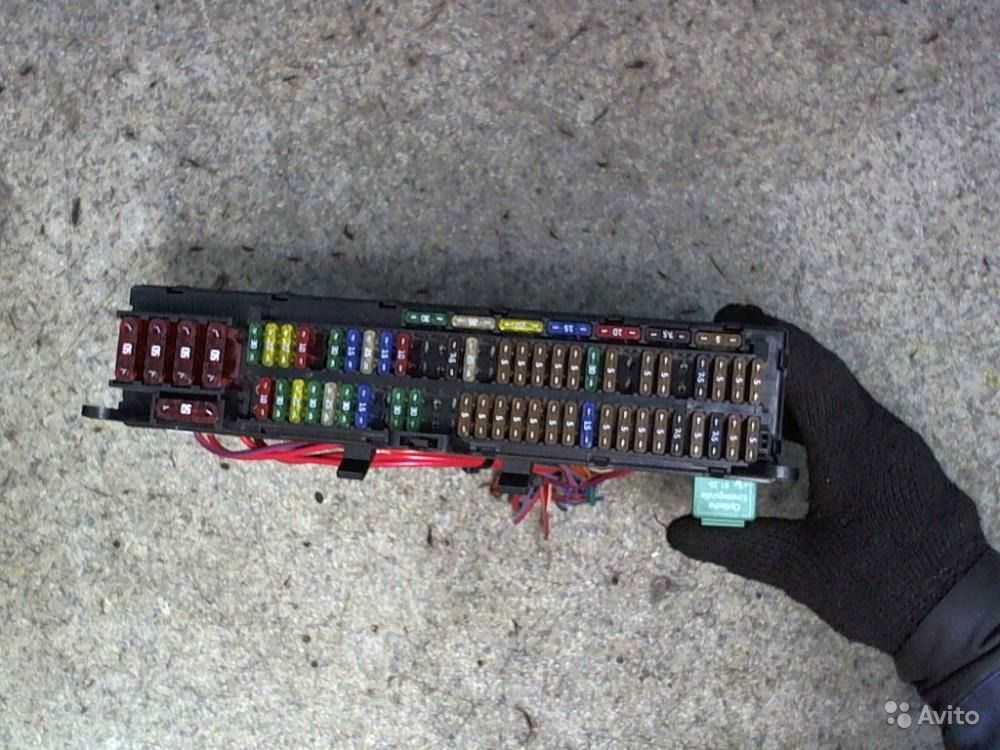

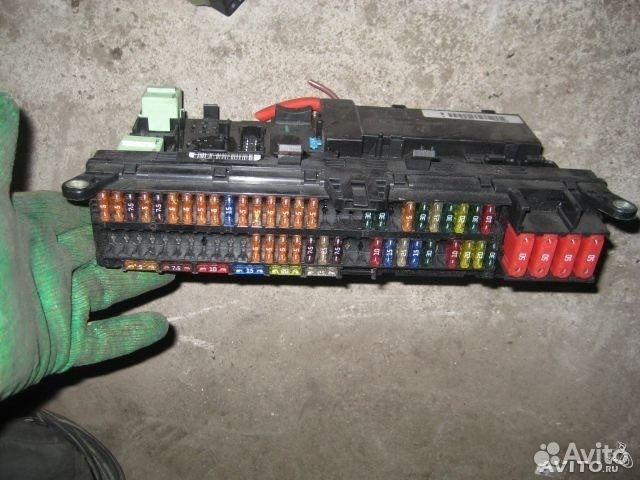

Будьте внимательны.Полное фото блока
блок с предохранителями и реле бмв х5 е53Как видно из фотографии, сверху данного блока располагаются реле и дополнительные предохранители. Вот общая схема.
Расшифровка
| 1 | Реле подкачивающего топливного насоса — Дизель |
| 2 | — |
| 3 | блок управления освещением салона |
| 4 | Реле звукового сигнала |
| F103 | — |
| F104 | (10А) Свечи накаливания |
| F105 | (80А) Иммобилайзер, замок зажигания- 4,4/4,6(02/02) |
| F106 | (50А) Замок зажигания, блок управления освещением |
| F107 | (50А) Блок управления освещением |

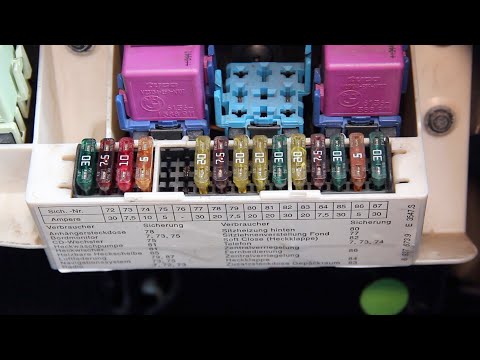

Блок реле и предохранителей в багажнике бмв х5 е53
Для доступа к ним необходимо взяться сверху за ручку дверцы на правой боковой панели и потянуть ее вниз.
Там же будет и спецификация для BMW X5 E53 с указанием расчетного тока и защищаемых потребителей.
Схема
Обозначение
| 1 | Реле подогревателя заднего сиденья |
| 2 | Реле обогревателя заднего стекла |
| 3 | Реле аудиосистемы |
| 4 | Реле привода открывания крышки багажника / задней двери — нижнее |
| 5 | Реле электропривода сиденья (заднее) |
| 6 | Реле привода открывания крышки багажника /задней двери — верхнее |
| F72 | 30А Аудиосистема, навигационная система |
| F73 | 7,5А Реле катушки зажигания |
| F74 | 10А Телефон |
| F75 | 5А Аудиосистема, навигационная система |
| F76 | — |
| F77 | 30А Электропривод задних сидений |
| F78 | 20А Разъем электрооборудования прицепа |
| F79 | 7,5А Блок управления подвеской |
| F80 | 20А Реле катушки зажигания |
| F81 | 20А Очиститель/ омыватель заднего стекла |
| F82 | — |
| F83 | 20А Разъем зарядки — задний |
| F84 | 7,5А Замок крышки багажника / задней двери |
| F85 | 30А Обогреватель заднего стекла |
| F86 | 5А Дополнительный отопитель |
| F87 | 30А Компрессор системы активной подвески |

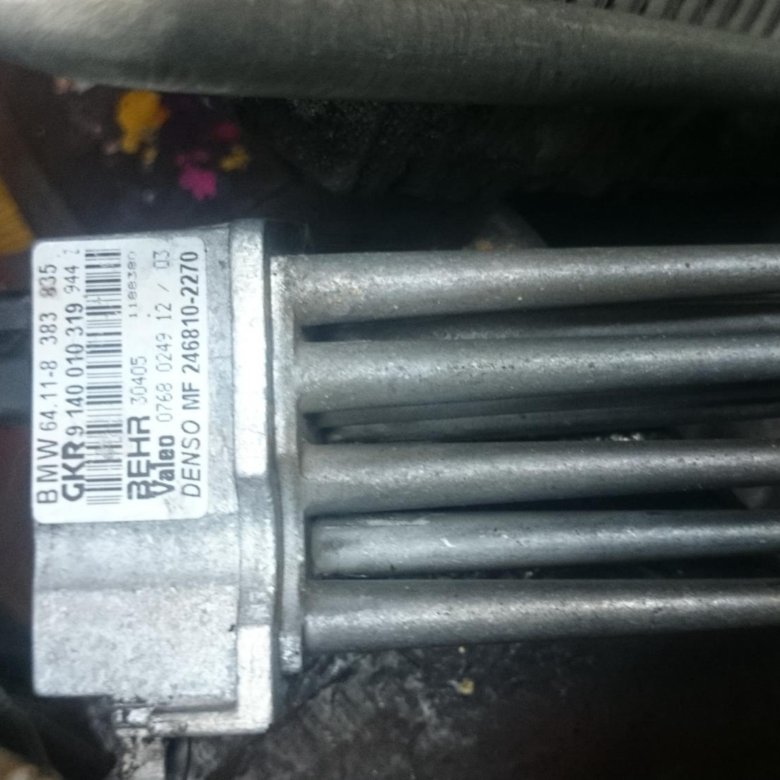

Так же возможно единичное расположение реле, например реле компрессорного насоса и компрессора насоса пневматической подвески.

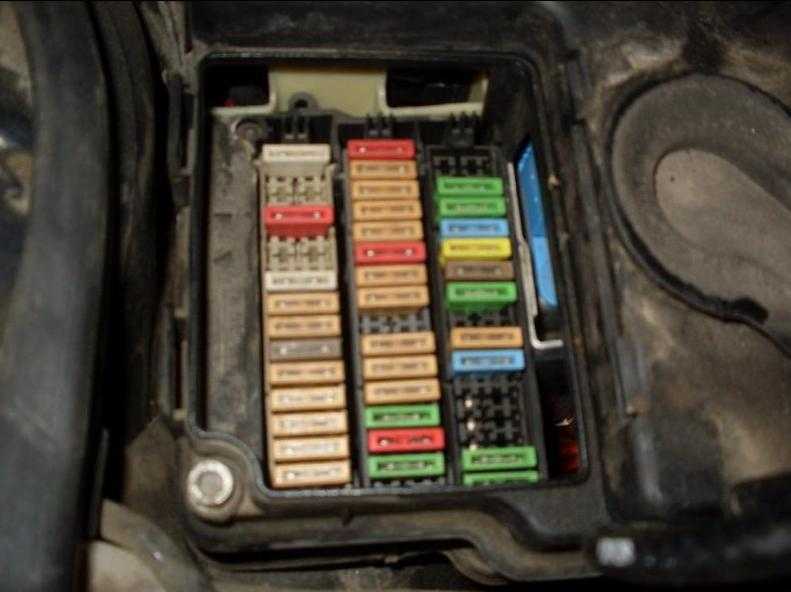

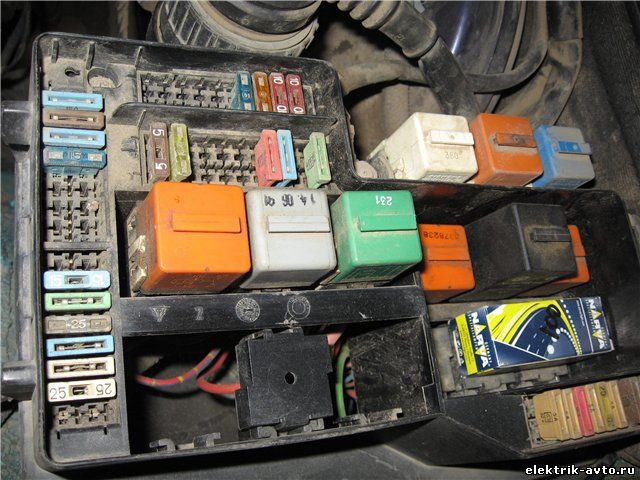

Блок под капотом
Находится под капотом, с правой стороны, в монтажном блоке, за защитной крышкой
Отдельные элементы реле расположены в монтажном блоке, под капотом (реле звукового сигнала, свечей накала, реле топливного насоса, реле омывателя фар и т.д. ). В зависимости от комплектации там могут и находится предохранители.
Блок в багажнике возле АКБ
К плюсовой клемме аккумуляторной батареи может крепится еще один блок силовых предохранителей высокой мощности.
Фото – Схема
Расшифровка
| FL1 | 200А Блок предохранителей № 2 в моторном отсеке, предохранители 10 – 28, 40, 46 – 50, 52 – 64, 104 – 107, Реле инвертирования полярности |
| FL2 | 80А Блок предохранителей №1 в багажном отделении, предохранители 72 – 75 |
| FL3 | 80А Блок предохранителей №1 в багажном отделении, предохранители 77 – 81 |
| FL4 | 50А Блок управления прицепом или 40А Блок управления раздаточной коробкой |
| FL5 | 50А Компрессор, Пневматическая подвеска |
| FL6 | 100А Реле DDE |
| FL7 | 80А Блок предохранителей №1 в багажном отделении, предохранители 83-87 |
| FL8 | 50А Блок управления прицепом |
Дополнительная информация

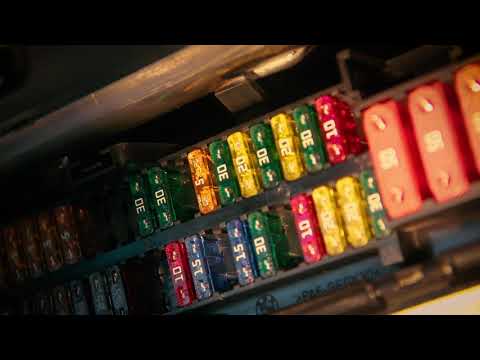

Видео о предохранителях и реле
У себя на канале мы так же подготовили видео материал по данной статье.
Смотрите и подписывайтесь.
Как поменять предохранитель прикуривателя
Вот пример того как правильно поменять предохранитель прикуривателя на бмв х5 е53.
Книга по эксплуатации бмв е53
Если хотите узнать больше информации про bmw x5 изучите данное руководство в формате pdf: “скачать“.
Русский перевод ошибок с приборной панели
RELEASE PARKINGBRAKE-Отпустить стояночный тормоз
CHECK BRAKE FLUID-Проверить уровень тормозной жидкости
STOP! ENGINE OILPRESS-Стоп! Низкое давление масла в двигателе
COOLANT TEMPERATURE-Температура охлаждающей жидкости*
BOOTLID OPEN-Открыт багажник
DOOR OPEN-Открыта дверь
CHECK BRAKE LIGHTS-Проверить стоп-сигналы
CHECK LOWBEAM LIGHTS-Проверить ближний свет
CHECK TAIL LIGHTS-Проверить свет задних фонарей
CHECK PARK LIGHTS-Проверить габаритный свет
CHECK FRONT FOGLAMP-Проверить свет пер. противотуманных фар
CHEK REAR FOGLAMP-Проверить свет задних противотуманных фар
CHECK NUMPLATE LIGHT-Проверить освещение номерных знаков
CHECK TRAILER LIGHTS-Проверить фонари прицепа
CHECK HIGHBEAM LIGHT-Проверить дальний свет
CHECK REVERSE LIGHTS-Проверить фонари заднего хода
TRANS. FAILSAFE PROG-Аварийная программа АКПП
CHECK BRAKE LININGS-Проверить тормозные колодки
WASHER FLUID LOW-Долить воды в бачок омывателя
CHECK ENGINE OIL LEV-Проверить уровень масла в двигателе
IGNITION KEY BATTERY-Заменить аккумулятор ключа зажигания
CHECK COOLANT LEVEL-Проверить уровень охлаждающей жидкости
LIGHTS ON?-Включен свет?
CHECK STEERING FLUID LEV-Проверить масло гидропривода рулевого управления
Предохранители BMW X5 (E53; 2000-2006)
Блок предохранителей в салоне
Блок предохранителей находится в перчаточном ящике.
Откройте крышку блока предохранителей, захватив ее за выступы слева и справа.
| № | A | Назначение |
| 1 | 5 | Комбинация приборов, блок управления комбинации приборов (IKE) |
| 2 | 5 | Блок контроля исправности ламп |
| 3 | 5 | →02.2001: Выходной каскад вентилятора в задней части салона |
| 7.5 | 03.2001→: Выключатель зажигания и стартера | |
| 4 | 5 | Разгрузочное реле контакта 15, модуль фонарей освещения порогов (→03.2003), подогрев задних сидений |
| 5 | 7.5 | →08.2003 (ME72KWP0, ME72KWP1): Датчик уровня масла, вентилятор отсека управляющей электроники, генератор, диагностический разъем |
| 7.5 | MS430DS0: Датчик уровня масла, генератор, диагностический разъем, термовыключатель — датчик температуры масла в коробке, блок управления коробкой передач (AGS), устройство автоматического открывания ворот гаража (09. 2003→) | |
| 7.5 | 09.2003→: Устройство автоматического открывания ворот гаража, разгрузочное реле катушки зажигания, система управления коробкой передач | |
| 7.5 | D50, D60: Датчик уровня масла, устройство автоматического открывания ворот гаража, блок управления коробкой передач | |
| 7.5 | DDE40: Диагностический разъем OBDII, датчик уровня масла, генератор, термовыключатель — датчик температуры масла в коробке, блок управления коробкой передач (AGS) | |
| 6 | 5 | Блок управления системой контроля давления в шинах (RDC) (→02.2004), электрохромное зеркало заднего вида, блок управления сигнализацией аварийного сближения при парковке (PDC), адаптивная система освещения поворотов (03.2004→) |
| 7 | 5 | Разгрузочное реле контакта R, аудиосистема, навигация, бортовой компьютер, телефон |
| 8 | 5 | Подсветка указателя включенной передачи (→03. 2001), индикатор подушек безопасности (09.2005→) |
| 9 | 5 | Блок контроля исправности ламп, выключатель стоп-сигналов, витая пружина (руль) |
| 10 | 15 | Реле звукового сигнала |
| 11 | 5 | Блок управления противоугонной системой (EWS) |
| 12 | 5 | Датчик положения рулевого колеса, подсветка указателя включенной передачи |
| 13 | 5 | Звуковой сигнал противоугонной системы (DWA) (→08.2005), электрохромное зеркало заднего вида, датчик крена (→08.2005), блок управления системой охраны салона, сирена и охранный датчик крена (09.2005→) |
| 14 | 5 | Блок комфорта (основной модуль), диагностический разъем OBDII |
| 15 | 5 | →02.2004: Блок управления системой контроля давления в шинах (RDC) |
| 7.5 | 03.2004→: Адаптивная система освещения поворотов | |
| 16 | 5 | Выключатель зажигания и стартера, блок управления двигателем (DME), блок управления комбинации приборов (IKE) |
| 17 | 5 | Модуль фонарей освещения порогов |
| 18 | — | — |
| 19 | — | — |
| 20 | 30 | Модуль двери водителя |
| 21 | 30 | Выключатель регулировки сиденья переднего пассажира, выключатель регулировки поясничной опоры сиденья пассажира |
| 22 | — | — |
| 23 | 5 | Встроенный модуль питания (IVM), блок управления двигателем (DME) |
| 24 | 30 | Модуль двери пассажира |
| 25 | 25 | Передний прикуриватель, задний прикуриватель, розетка антирадарного устройства |
| 26 | 30 | Размыкающее реле замкнутой цепи |
| 27 | 20 | Блок комфорта (основной модуль) |
| 28 | 30 | Модуль омывателей фар |
| 29 | 10 | Витая пружина (руль) |
| 30 | — | — |
| 31 | 5 | Блок управления двигателем (DME), диагностический разъем OBDII (09. |
| 32 | 5 | Блок переключателей в центральной консоли, размыкающее реле замкнутой цепи |
| 33 | 5 | Устройство автоматического открывания ворот гаража (→08.2003), реле прикуривателя |
| 34 | 7.5 | Блок управления системой отопления и кондиционирования, реле обогрева заднего стекла |
| 35 | — | — |
| 36 | 5 | Разъем зарядки |
| 37 | 5 | Блок переключателей в центральной консоли |
| 38 | — | — |
| 39 | 5 | Блок управления противоугонной системой (EWS), выключатель сцепления (МКПП) (→08.2001), выключатель блокиратора (МКПП) (→08.2001), модуль выключателя сцепления (МКПП) (09.2001→) |
| 40 | 30 | Реле стеклоочистителя |
| 41 | 5 | Блок комфорта (основной модуль), блок управления задним стеклоочистителем и омывателем, датчик интенсивности дождя (09. 2001→) |
| 42 | 5 | Подсветка зеркал в солнцезащитных козырьках |
| 43 | 5 | Комбинация приборов, блок управления комбинацией приборов (IKE) |
| 44 | 5 | Модуль диагностики подушек безопасности, бок управления системой определения присутствия пассажира на сиденье, микровыключатель замка рамня безопасности водителя (США), микровыключатель замка рамня безопасности переднего пассажира (США) |
| 45 | 5 | Комбинация приборов, блок управления комбинацией приборов (IKE) |
| 46 | 7.5 | Блок управления раздаточной коробкой |
| 47 | 25 | Реле топливного насоса №1 |
| 48 | 7.5 | Блок управления системой отопления и кондиционирования |
| 49 | — | — |
| 50 | — | — |
| 51 | 10 | ME72KWP0, ME72KWP1: Реле топливного насоса №1, диагностический модуль обнаружения протечек в баке, реле воздушного компрессора системы нейтрализации отработавших газов, блок управления систем ABS/DSC, датчик положения рулевого колеса |
| 10 | →09. 2003 (MS430DS0): Реле топливного насоса №1, диагностический модуль обнаружения протечек в баке, реле воздушного компрессора системы нейтрализации отработавших газов, блок управления систем ABS/DSC, датчик положения рулевого колеса | |
| 10 | 09.2003→ (MS430DS0): Термоанемометрический расходомер добавочного воздуха (США), датчик уровня оборотов, блок управления ABS/DSC, датчик положения рулевого колеса, диагностический модуль обнаружения протечек в баке (США) | |
| 10 | ME9N62, ME9N62_2: Диагностический модуль обнаружения протечек в баке, вентилятор отсека управляющей электроники, блок управления систем ABS/DSC, датчик положения рулевого колеса, датчик уровня оборотов | |
| 10 | DDE40: Реле топливного насоса №1, блок управления систем ABS/DSC, датчик положения рулевого колеса | |
| 10 | D50, D60: Вентилятор отсека управляющей электроники, блок управления систем ABS/DSC, датчик положения рулевого колеса, датчик уровня оборотов | |
| 52 | 15 | Диагностический разъем (20pin) |
| 53 | 25 | Блок переключателей в центральной консоли |
| 54 | 15 | 3. 0D: |
| 55 | 30 | Блок управления систем ABS/DSC |
| 56 | — | — |
| 57 | 15 | Блок управления пневмоподвеской |
| 58 | 20 | Модуль люка |
| 59 | 20 | Автономное/дополнительное отопление |
| 60 | 30 | Блок комфорта (основной модуль) (задние стеклоподъемники, центральный замок, электропривод зеркал) |
| 61 | 50 | →08.2003: Электровентилятор |
| 50 | 09.2003→: Блок контроля исправности ламп | |
| 62 | 50 | Реле воздушного компрессора системы нейтрализации отработавших газов |
| 63 | 50 | Блок управления систем ABS/DSC |
| 64 | 50 | Выходной каскад (отопитель/кондиционер) |
Блок предохранителей в перчаточном ящике (вид сверху)
| № | A | Назначение |
| 103 | — | — |
| 104 | 100 | 3. 0D: Реле свечей накаливания |
| 105 | 60 | Блок управления двигателем (DME), предохранитель: «001» |
| 60 | ME72KWP0, ME72KWP1: Блок управления противоугонной системой (EWS), выключатель зажигания и стартера (→02.2002), реле блок управления двигателем (DME), предохранители: «4», «5» | |
| 60 | MS430DS0: Выключатель зажигания и стартера, блок управления двигателем (DME), блок управления автоматической коробкой передач (AGS), реле блок управления двигателем (DME), предохранители: «5» | |
| 60 | ME9N62, ME9N62_2: Блок управления противоугонной системой (EWS), встроенный модуль питания (IVM) | |
| 80 | 3.0D: Выключатель зажигания и стартера | |
| 106 | 50 | Блок контроля исправности ламп, выключатель зажигания и стартера |
| 107 | 50 | →08.2003: Блок контроля исправности ламп |
| 60 | 09. 2003→: Электровентилятор | |
| Реле | ||
| R1 | Топливный насос | |
| R2 | — | |
| R3 | Модуль фонарей освещения порогов | |
| R4 | Звуковой сигнал | |
| R5 | — | |
| R6 | ||
Блок предохранителей в багажном отсеке
| № | A | Назначение |
| 72 | 30 | Аудио система, блок управления навигацией, приемник GPS, аудио усилитель, видеомодуль, мультиинформационный дисплей (MID), CD-чейнджер, бортовой монитор |
| 73 | 7.5 | Разгрузочное реле контакта R |
| 74 | 10 | Телефон (приемо-передающее устройство, блок управления системой заряда аккумулятора, компенсатор, блок ввода голосовых сообщений, интерфейс телефона, блок держатель, универсальный электронный блок зарядного устройства/устройство громкой связи (ULF), блок управления телематикой (TCU-Everest)) |
| 75 | 5 | Мультиинформационный дисплей (MID), CD-чейнджер, блок управления навигацией, бортовой монитор, видеомодуль |
| 76 | — | — |
| 77 | 30 | Выключатель регулировки задней спинки (багажник слева/справа), реле задней спинки |
| 78 | 20 | Разъем прицепа |
| 79 | 7. 5 | Блок управления пневмоподвеской |
| 80 | 20 | Разгрузочное реле контакта 15 |
| 81 | 20 | Задний стеклоочиститель и омыватель |
| 82 | 30 | Реле электропривода багажной двери, реле защиты двигателя багажной двери |
| 83 | 20 | Розетка в багажнике №1, розетка в багажнике №2 |
| 84 | 7.5 | Реле электропривода багажной двери, выключатель нижней багажной двери, реле защиты двигателя багажной двери (→09.2003) |
| 85 | 30 | Реле обогрева заднего стекла |
| 86 | 5 | Антенный усилитель, приемник автономной системы отопления |
| 87 | 30 | Компрессор пневмоподвески |
| Реле | ||
| R1 | Разгрузочное реле контакта 15 | |
| R2 | Обогрев заднего стекла | |
| R3 | Разгрузочное реле контакта R | |
| R4 | Электропривод багажной двери | |
| R5 | Задняя спинка | |
| R6 | Защита двигателя багажной двери | |
Встроенный модуль питания — моторный отсек N62 (IVM)
| № | A | Назначение |
| 001 | 30 | Блок управления двигателем (DME), блок управления приводом клапанов с плавной регулировкой хода, форсунки: «5», «6», «7», «8» |
| 002 | 20 | Клапан вентиляции топливного бака, датчик положения распредвала — левая головка блока цилиндров (впуск), датчик положения распредвала — левая головка блока цилиндров (выпуск), электромагнитный клапан VANOS — левая головка блока цилиндров (впуск), электромагнитный клапан VANOS — левая головка блока цилиндров (выпуск) |
| 003 | 20 | Катушка зажигания: «1», «2», «3», «4» |
| 004 | 20 | Катушка зажигания: «5», «6», «7», «8» |
| 005 | 30 | Датчик положения коленвала, термоанемометрический расходомер воздуха, программируемое охлаждение, датчик положения распредвала — правая головка блока цилиндров (впуск), датчик положения распредвала — правая головка блока цилиндров (выпуск), электромагнитный клапан VANOS — правая головка блока цилиндров (впуск), электромагнитный клапан VANOS — правая головка блока цилиндров (выпуск) |
| 006 | 20 | Форсунки: «1», «2», «3», «4» |
| 007 | 20 | Блок управления коробкой передач |
| 008 | 30 | Обогреваемый лямда-зонд перед катализатором (№1, №2), обогреваемый лямда-зонд за катализатором (№1, №2), датчик качества масла |
| 009 | 10 | Реле топливного насоса, предохранитель: «51» |
| 010 | 40 | Блок управления приводом клапанов с плавной регулировкой хода |
| 011 | 40 | Блок управления приводом клапанов с плавной регулировкой хода |
Блок силовых предохранителей в багажнике
| № | A | Назначение |
| 200 | 200 | Реле защиты от изменения полярности, предохранители: «3», «10», «11», «12», «13», «14», «15», «16», «17», «18», «19», «20», «21», «22», «23», «24», «25», «26», «27», «28», «40», «46», «47», «48», «49», «50», «52», «53», «54», «55», «56», «57», «58», «59», «60», «61», «62», «63», «64», «104», «105», «106», «107» |
| 201 | 50 | Модуль подключения электрооборудования прицепа (AHM) |
| 202 | 80 | Предохранители: «83», «84», «85», «86», «87» |
| 203 | 100 | N62: Встроенный модуль питания (IVM) |
| 100 | 3. 0D: Реле блока управления двигателем (DDE) | |
| 204 | 50 | Реле компрессора пневмоподвески |
| 205 | 50 | →09.2001: Модуль подключения электрооборудования прицепа (AHM) |
| 40 | 09.2003→: Блок управления раздаточной коробкой | |
| 206 | 80 | Предохранители: «77», «78», «79», «80», «81» |
| 207 | 80 | Предохранители: «72», «73», «74», «75» (→03.2002) |
Реле
- Реле стеклоочистителя (K11): ME72KWP0, ME72KWP1 / MS430DS0 / ME9N62, ME9N62_2, D50M57B1, D60M57D0 / LHD — DDE40KW0 / RHD — DDE40KW0
- Управляющие реле контакта 50 (K11341)
- Реле компрессора пневмоподвески — в нише запасного колеса (К126)
- Реле омывателей фар (K6): ME72KWP0, ME72KWP1, MS430DS0 / LHD — ME9N62, ME9N62_2, D50M57B1, D60M57D0, DDE40KW0 / RHD — ME9N62, ME9N62_2, D50M57B1, D60M57D0, DDE40KW0
- Реле блока управления двигателем — DME (K6300): LHD — ME72KWP0, ME72KWP1, MS430DS0 / RHD — ME72KWP0, ME72KWP1, MS430DS0
- Блок управления двигателем — DDE (K2003): LHD — DDE40KW0 / RHD — DDE40KW0 / D50M57B1, D60M57D0
- Реле нагнетателя добавочного воздуха (К6304): ME72KWP0, ME72KWP1 / MS430DS0
- Реле блокировки стартера (K6324): ME72KWP0, ME72KWP1
- Разгрузочное реле контакта 15 (K6326): LHD — ME72KWP0, ME72KWP1 / RHD — ME72KWP0, ME72KWP1
- Реле форсунок (K6327): LHD — MS430DS0 / RHD — MS430DS0
- Размыкающее реле замкнутой цепи (K72) — за вещевым ящиком пространство для ног со стороны пассажира: LHD / RHD
- Реле свечей накаливания (K2283): LHD/ RHD
Блок предохранителей и реле БМВ Х5 Е53 — с двигателем 3.
0i (M54B30), 4.4i (M62TUB44 и N62B44), 4.6is (M62B46), 4.8is (N62B48) и дизель 3.0d (M57D30 и M57TUD30) (1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006)
Схема блока предохранителей BMW X5 E53 и реле с назначением и расположением
BMW X5 E53 поступил в производство в 1999 году. Автомобиль выпускался в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах. Представляем BMW E53 схемы блоков реле и предохранителей с описанием назначения и их расположения.
Назначение предохранителей и реле может отличаться от показанного. Сверяйте фактическое назначение элементов в коробках со своими схемами в спецификациях (брошюрах).
Содержание
- 1 Пассажирский отсек
- 2 ОБРАЗОВАНИЕ БАРГАЯ
- 2,1 БАЙКА БЕЗОВОК
- 2,2 Коробка возле батареи
- 3 КОМПАРТИНА КОМПАРТИЯ A ENGIN предохранитель
Салон
В салоне главный блок предохранителей и реле расположен в бардачке (бардачке) за защитной крышкой.
Чтобы получить к нему доступ, нужно открыть бардачок.
Далее отжимаем 2 клипсы, крепящие заднюю пластиковую крышку (левую и правую).
Появится вот такая коробочка, где все предохранители расположены в 2 ряда. Третий горизонтальный ряд — запчасти.
Пинцет для предохранителей и брошюра с обозначениями обычно прилагаются к крышке.
Схема
Назначение
| 1 | 5A Разъем шины данных, комбинация приборов | 23 5A Lighting control unit |
| 3 | 5A Heating / air conditioning system (02/01) | |
| 4 | 5A Ignition coil relay | |
| 5 | 7.5A Alternator, Engine Oil Level Sensor, Блок предохранителей/реле Электродвигатель вентилятора системы охлаждения | |
| 6 | 5A Внутреннее зеркало заднего вида, блок управления системой парковки (02/04), блок управления системой контроля давления в шинах | |
| 7 | 5A Реле катушки зажигания | |
| 8 | 5A Illumination of a combination of devices | |
| 9 | 5A SRS system, brake light switch (brake pedal position sensor), lighting control unit | |
| 10 | 15A Sound signal | |
| 11 | 5A Иммобилайзер | |
| 12 | 5A Подсветка комбинации приборов, датчик положения рулевого колеса | |
| 13 | 5A Система антиобзора салона0054||
| 14 | 5A Многофункциональный блок управления 1 | |
| 15 | 5A Система контроля давления в шинах (02/04). 5А блок управления освещением салона | |
| 18 | – | |
| 19 | – | |
| 20 | блок управления электрооборудованием дверей водителя0054 | |
| 21 | 30A Electric seat | |
| 22 | – | |
| 23 | – | |
| 24 | 30A Control unit for electrical equipment of the passenger door | |
| 25 | 25A Разъем для зарядки прикуривателя | |
| 26 | 30A Реле основных цепей зажигания | |
| 27 | 20A Многофункциональный блок управления 1 | |
| 28 | 30A Headlight washers | |
| 29 | 10A Airbag | |
| 30 | – | |
| 31 | 5A Engine management | |
| 32 | 5A Main circuit relay, multi блок управления функциями 2 | |
| 33 | 5А Предохранитель прикуривателя | |
| 34 | 7,5А Обогрев заднего стекла, отопителя/кондиционера | |
| 35 | – | |
| 36 | 5A Charging connector | |
| 37 | 5A Multi-function control unit 2 | |
| 38 | – | |
| 39 | 5A Limit switch ( датчик положения) педали сцепления, иммобилайзер | |
| 40 | 30A Стеклоочиститель | |
| 41 | 5A Стеклоочиститель/омыватель заднего стекла, многофункциональный блок управления 1 | |
| 42 | 5A Interior lamps | |
| 43 | 5A Instrument cluster | |
| 44 | 5A SRS system, electric seat | |
| 45 | 5A Instrument cluster | |
| 46 | 7. 5A Блок управления раздаточной коробкой | |
| 47 | 25A Реле топливного насоса | |
| 48 | 7.5A Отопитель/кондиционер | 4 | 09/00) |
| 53 | 25A Многофункциональный блок управления 2 | |
| 54 | 15A Электронная блока управления передач | |
| 55 | 30A. 56 | — |
| 57 | .0053 6030A Многофункциональный блок управления 1 | |
| 61 | 50A Охлаждающий вентилятор. | |
| 64 | 50А Отопитель/кондиционер |
2 предохранителя 33 и 25 отвечают за прикуриватель. Будь осторожен.
Полная коробка фото
коробка с предохранителями и реле bmw x5 e53Как видно на фото реле и дополнительные предохранители расположены сверху этого блока. Вот общий план.
Обозначение
| 1 | Эстафета топливного насоса бустера — дизель | ||
| 2 | — | ||
| 3 | . Весел. | F103 | – |
| F104 | (10a) Glow Plugs | ||
| F105 | (80A) Импулирующее средство, замки зажигания — 4,4 / 4,6 (02/02) | ||
| F106 | (50a). | (50А) Блок управления освещением |
Багажное отделение
Блок предохранителей
Чтобы получить к ним доступ, возьмитесь за ручку двери на правой боковой панели сверху и потяните ее вниз. Также будет спецификация BMW X5 E53 с указанием номинального тока и защищенных потребителей.
Diagram
Designation
| 1 | Rear seat heater relay | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Heated rear window relay | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Audio system relay | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Реле электропривода сиденья (заднее) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Реле исполнительного механизма открывания багажника / багажника — верхнее | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F72 | 30A Audio system, navigation system | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F73 | 7. 5A Ignition coil relay | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F74 | 10A Phone | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F75 | 5A Audio system, navigation system | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F76 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F77 | 30A Электропривод задних сидений | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F78 | 20A Электрический разъем прицепа | 7.5A Suspension control unit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F80 | 20A Ignition coil relay | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | 20A Rear window wiper / washer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | 20A Charging connector – задний | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | 7,5A Крышка багажника/замок задней двери | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | 30A Обогрев заднего стекла | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | 30A Компрессор системы активной подвески |
Также возможно одиночное расположение реле, например реле насоса компрессора и компрессора насоса пневматической подвески.
Коробка рядом с аккумулятором
Еще один блок предохранителей большой мощности может быть присоединен к положительной клемме аккумулятора.
Фото
Назначение
| FL1 | 200A Box # 2 в моторном отделении, предохранители 10 — 28, 40, 46 — 50, 52 — 64, 104 — 107, реверсия полюсность | ||||||
| FL2 | 80A Fuse box # 1 in the luggage compartment, fuses 72 – 75 | ||||||
| FL3 | 80A Fuse box No. 1 in the luggage compartment, fuses 77 – 81 | ||||||
| FL4 | Блок управления трейлером 50A или 40A Блок управления корпусом | ||||||
| FL5 | 50A компрессор, воздушная подвеска | ||||||
| FL6 | 100A RELay DDE | ||||||
| FL7 | 80AGAGAGEGAGEGAGEGAGAGE | FL7 | 8 80AGAGAGAGEGAGEGAGEGAGEGAGAGEGAGEGAGEGAGEGAGEGAGEGAGEGAGE | . предохранители 83-87 | |||
| FL8 | 50A Блок управления прицепом |
Блок предохранителей моторного отсека
Расположен под капотом, с правой стороны, в монтажной коробке, за защитной крышкой
Отдельные элементы реле расположены в монтажная коробка, под капотом (реле звукового сигнала, свечи накаливания, реле бензонасоса, реле омывателя фар и т.
д.). Там могут и могут быть предохранители, в зависимости от оборудования.
Дополнительная информация
Как заменить предохранитель прикуривателя
Вот пример того, как правильно поменять предохранитель прикуривателя на BMW X5 E53.
Мы разместили видео на нашем НОВОМ канале YouTube. Смотрите и подписывайтесь.
Блок предохранителей Схема BMW X5 (E53; 2000-2006)
Объявление vertisements
В этой статье мы рассмотрим первое поколение BMW X5 (E53) с 2009 по 2009 год.
найдем схемы блока предохранителей BMW X5 2000, 2001, 2002, 2003, 2004, 2005, 2006 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
См. другие BMW X5:
Содержание
Блок предохранителей в перчаточном ящике
Расположение блока предохранителей
Откройте бардачок, отцепите два держателя вверху, потяните панель вниз.
Ad vertisements
Схема блока предохранителей
Расположение предохранителей может отличаться! Ваша точная схема расположения предохранителей находится под этим блоком предохранителей.
Назначение предохранителей в бардачке
| № | А | Деталь |
|---|---|---|
| F1 | 5A | Разъем шины данных, приборная панель |
| F2 | 5A | Блок управления лампами |
| F3 | 5A | Отопитель/кондиционер (AC) (до 01. 02) |
| F4 | 5А | Реле катушки зажигания |
| F5 | 7,5A | Генератор, датчик уровня моторного масла, блок предохранителей/реле, электродвигатель вентилятора охлаждения |
| F6 | 5A | Внутреннее зеркало заднего вида, модуль управления системой помощи при парковке (до 02/04), модуль управления системой контроля давления в шинах |
| F7 | 5А | Реле катушки зажигания |
| F8 | 5A | Подсветка приборов |
| F9 | 5A | Подушка безопасности, переключатель положения педали тормоза (BPP), модуль управления лампами |
| F10 | 15А | Звуковой сигнал |
| F11 | 5А | Иммобилайзер |
| F12 | 5A | Подсветка приборов, датчик положения рулевого колеса |
| F13 | 5A | Сигнализация, внутреннее зеркало заднего вида |
| F14 | 5A | Многофункциональный блок управления 1 |
| F15 | 5A | Модуль контроля давления в шинах (до 04. 02) |
| F16 | 5А | Замок зажигания |
| F17 | 5A | Модуль управления внутренним освещением |
| F18 | — | — |
| F19 | — | — |
| F20 | 30A | Модуль управления дверью водителя |
| F21 | 30A | Сиденья с электроприводом |
| F22 | — | — |
| F23 | — | — |
| F24 | 30A | Модуль управления дверью пассажира |
| F25 | 25A | Зарядное гнездо, прикуриватель |
| F26 | 30А | Реле главных цепей зажигания |
| F27 | 20A | Многофункциональный блок управления 1 |
| F28 | 30А | Омыватели фар |
| F29 | 10А | Подушка безопасности |
| F30 | — | — |
| F31 | 5А | Управление двигателем |
| F32 | 5A | Реле главных цепей зажигания, многофункциональный модуль управления2 |
| F33 | 5A | Прикуриватель |
| F34 | 7,5A | Обогрев заднего стекла, обогреватель/кондиционер (AC) |
| Ф35 | — | — |
| F36 | 5A | Зарядное гнездо |
| F37 | 5A | Многофункциональный блок управления 2 |
| F33 | — | — |
| Ф39 | 5A | Выключатель положения педали сцепления (CPP), иммобилайзер |
| F40 | 30А | Стеклоочистители |
| F41 | 5A | Очиститель/омыватель заднего стекла, многофункциональный блок управления 1 |
| F42 | 5A | Лампы салона |
| F43 | 5A | Панель приборов |
| F44 | 5A | Подушка безопасности, сиденья с электроприводом |
| F45 | 5A | Панель приборов |
| F46 | 7,5A | Модуль управления раздаточной коробкой |
| F47 | 25А | Реле топливного насоса (FP) |
| F48 | 7,5A | Отопитель/кондиционер (AC) |
| Ф49 | — | — |
| F50 | — | — |
| F51 | 10A | Антиблокировочная система тормозов (ABS), управление двигателем |
| F52 | 15A | Разъем канала передачи данных (DLC) (до 09/00) |
| F53 | 25A | Многофункциональный блок управления 2 |
| F54 | 15A | Модуль управления коробкой передач (TCM) |
| F55 | 30A | Антиблокировочная система тормозов (ABS) |
| F56 | — | — |
| F57 | 15А | Модуль управления подвеской |
| F58 | 20А | Люк |
| F59 | 20А | Дополнительный обогреватель |
| F60 | 30A | Многофункциональный блок управления 1 |
| F61 | 50A | Электровентилятор двигателя |
| F62 | 50A | Реле насоса впрыска вторичного воздуха (AIR) |
| F63 | 50A | Антиблокировочная система тормозов (ABS) |
| F64 | 50A | Отопитель/кондиционер (AC) |
Ad vertisements
Блок реле под бардачком
Расположение блока предохранителей
Он расположен за блоком предохранителей.
Схема
Назначение предохранителей и реле
| № | А | Деталь |
|---|---|---|
| 1 | Реле топливного насоса — Дизель | |
| 2 | — | |
| 3 | Модуль управления внутренним освещением | |
| 4 | Реле звукового сигнала | |
| F103 | — | — |
| F104 | 100А | Свечи накаливания |
| Ф105 | 80А | Иммобилайзер, замок зажигания-4,4/4,6 (до 02/02) |
| F106 | 50A | Выключатель зажигания, модуль управления лампами |
| F107 | 50А | Блок управления лампами |
Ad vertisements
Блок предохранителей в багажном отделении
Расположение блока предохранителей
Он расположен с правой стороны, за крышкой.
Схема блока предохранителей
Расположение предохранителей может отличаться!
Назначение предохранителей и реле в багажнике
| № | А | Деталь |
|---|---|---|
| 1 | Реле обогрева заднего сиденья | |
| 2 | Реле обогрева заднего стекла | |
| 3 | Реле аудиоблока | |
| 4 | Реле открывания крышки/двери задка – нижнее | |
| 5 | Реле регулировки заднего сиденья | |
| 6 | Реле открывания крышки багажника — верхнее | |
| F72 | 30A | Аудиосистема, навигационная система |
| F73 | 7.5A | Реле катушки зажигания |
| F74 | 10А | Телефон |
| F75 | 5A | Аудиосистема, навигационная система |
| F76 | — | — |
| F77 | 30A | Задние сиденья с электроприводом |
| F78 | 20А | Розетка для прицепа |
| F79 | 7. 5A | Модуль управления подвеской |
| F80 | 20А | Реле катушки зажигания |
| F81 | 20A | Очиститель/омыватель заднего стекла |
| Ф82 | — | — |
| F83 | 20A | Зарядное гнездо сзади |
| F84 | 7.5A | Замок крышки багажника |
| F85 | 30А | Обогрев заднего стекла |
| F86 | 5A | Дополнительный обогреватель |
| F87 | 30A | Насос компрессора подвески |
Объявление vertisements
Некоторые реле также могут располагаться под обивкой, в багажном отделении. Например реле насоса компрессора, реле компрессора насоса пневмоподвески.
Предохранители и реле в моторном отсеке
Некоторые реле расположены в монтажном блоке, под капотом (реле звукового сигнала, реле свечей накаливания, реле бензонасоса, реле омывателя фар и др.
