Светодиодные лампы 220в вместо галогенок 12в

Скорее всего, в Вашей люстре установлены маленькие лампы с цоколем G4. Всё, что ниже написано, исходит именно из этого предположения.

А ярче, может, не и получится

Вы не указали мощность установленных галогенных ламп, но если она 20 ватт или более, то заменой ламп на светодиодные Вы не получите больше света. Вообще никак, чтобы там не говорили в магазинах продавцы. В лучшем случае света будет столько же.

Простое решение

Если цель – просто сделать ярче, несмотря на расход ЭЭ, то стоит убрать трансформатор и поставить более мощные галогенки, но на 220 вольт. Имеющихся проводов к лампам точно хватит при таком подходе, т.к. токи будут существенно ниже. Но увеличится тепловыделение – нужно смотреть по плафонам, допускают ли они такую мощность, не будет ли перегрева.

Если используются совсем маленькие галогенки G4, так называемые "мизинчиковые", то найти такие на 220 вольт может быть сложно - они есть, но встречаются реже, чем на 12 вольт. В этом случае можно купить галогенки на цоколе GU4 на 220 вольт - они чуть больше, но почти всегда могут быть вставлены в цоколь G4 (эти цоколя, как правило, универсальные).

Как заменить лампы светодиодными?

Если же всё-таки хотите поставить светодиодные лампы, то ни в коем случае не стоит покупать светодиодные лампы G4 на 220 вольт. Вот тут мы ответили, почему не бывает мощных ламп G4 и на 220 вольт. Вот типичные проблемы покупателей таких «изделий»:

Плохо работают лампы G4 на 220 вольт

Светодиодные лампы G4 на 220 вольт мерцают

Также посмотрите наш ответ на аналогичный вопрос.

Для замены ламп на светодиодные нужно менять трансформатор на светодиодный и ставить максимально яркие светодиодные лампы G4, которые поместятся в плафон по размерам. Но, ещё раз – больше света, чем от 20-и ваттных галогенок Вы не получите, никак вообще. Но есть и плюсы: расход электроэнергии упадёт в 8-10 раз, а люстра перестанет нагреваться, т.е. никаких потемнений потолка над люстрой больше не будет.

Процедуру замены замены галогенок G4 в люстре мы описали в этом ответе на вопрос.


Связанные разделы каталога:Светодиодные понижающие трансформаторы 220 - 12Понижающие
трансформаторы
220 - 12 вольтСветодиодные лампы с цоколем G4
Светодиодные
лампы
с цоколем G4

Ремонт Led ламп или делаем "вечную" Led лампу.

Хочу рассказать о ремонте Led ламп, которые давно вошли в наш быт. Производитель позиционирует светодиодные лампы как очень надежные, долговечные и экономичные. Но что на практике? Лампы и светильники выходят из строя уже через год-два. О ремонте и переделке пойдет дальнейший рассказ.

Первый мой пост. Прошу сильно не пинать 🙂
Зачастую причиной выхода из строя являются экономия на компонентах драйвера, низкокачественные светодиоды, перегрузка и перегрев! Производитель иногда умышленно допускает эксплуатацию светодиодов в предельных режимах, чтобы уменьшить срок службы.

Это я заметил на своих круглых светодиодных светильниках, когда спустя год эксплуатации на одном из них вышел из строя светодиод. Оказалось, что из заявленных 30 Вт, светильник потреблял 32 Вт, при этом светодиоды работали на пределе. И не удивительно, что гарантия закончилась пару месяцев назад. Все рассчитано в Китае? 🙂

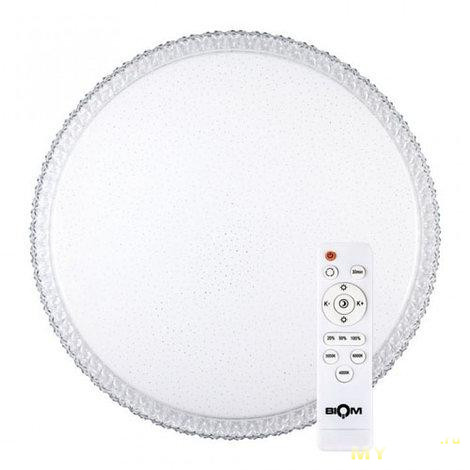

Светильник 30 Вт

Немного подумав, я закоротил умерший светодиод перемычкой и поковырявшись в драйвере снизил общий ток через светодиоды для уменьшения нагрева оставшихся. Процедуру снижения мощности я произвел на всех светильниках в квартире.

Если у вас вышел из строя один из светодиодов, его можно закоротить перемычкой. И будет не лишним перенастроить драйвер на меньший ток. Драйверы бывают разные, но ток светодиодов на всех задается одинаково — токовым резистором номиналом в несколько Ом. При помощи этого резистора микросхема драйвера измеряет и стабилизирует ток, который протекает через светодиоды. Увеличивая номинал этого резистора можно снизить ток, соответственно мощность и яркость всей лампы. Уменьшать сопротивление резистора не советую, т.к. увеличится нагрев светодиодов и они быстрее деградируют.
Если покупать новые светильники, можно выбирать светильники с избыточной для помещения мощностью и снижать яркость перенастройкой драйвера. Это снизит нагрев, яркость и увеличит срок службы ламп и светильников.

Осторожно, напряжение опасное для жизни!

Перейдем к практике.
Весь процесс опишу на примере ремонта Led лампочки GU10 неизвестного производителя.

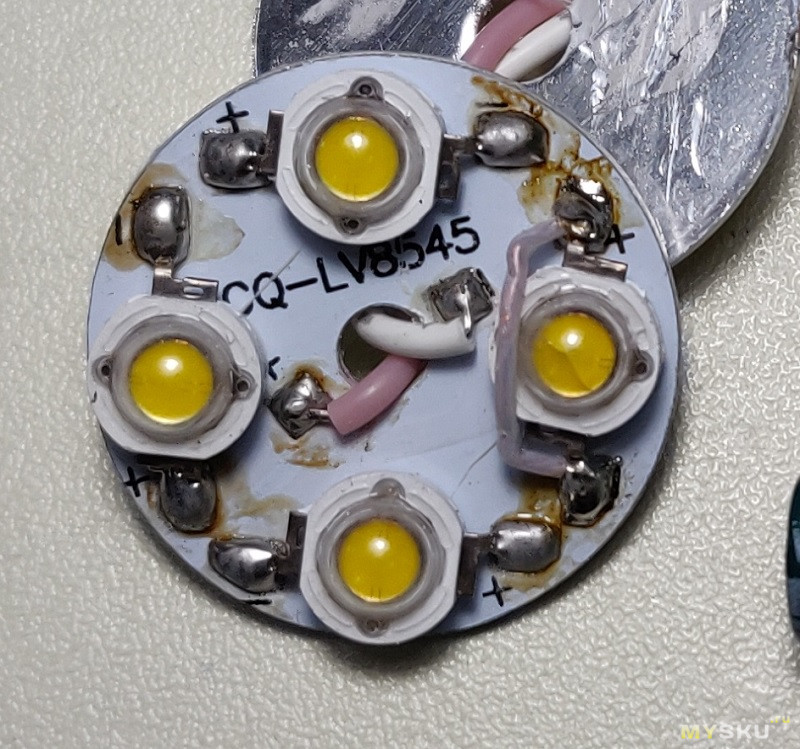

После проверки светодиодов подачей на них 3 В выяснилось, что один из них вышел из строя. Неисправный светодиод нужно закоротить перемычкой.

Паяем перемычку



Далее для снижения нагрева нужно найти на плате драйвера резистор сопротивлением в несколько Ом. В моем случае это резистор с номиналом 1,15 Ом и маркировкой 1R15. В зависимости от мощности светильника могут быть установлены резисторы от 1 до 15-20 Ом или больше. Рассчитать номинал сразу довольно сложно. Мы пойдет путем проб и ошибок, — а именно будем подбирать резистор. К примеру, если был установлен резистор 1,15 Ом, можно начать с резистора 2 Ом и постепенно его уменьшать. Если под рукой нет подходящего резистора, всегда можно соединить несколько резисторов параллельно для получения необходимого сопротивления.

Драйвер



Для расчетов удобно пользоваться калькулятором.

После, нужно аккуратно подать 220 в на светильник и измерить мощность при помощи ваттметра или амперметра с дальнейшим пересчетом тока в мощность.

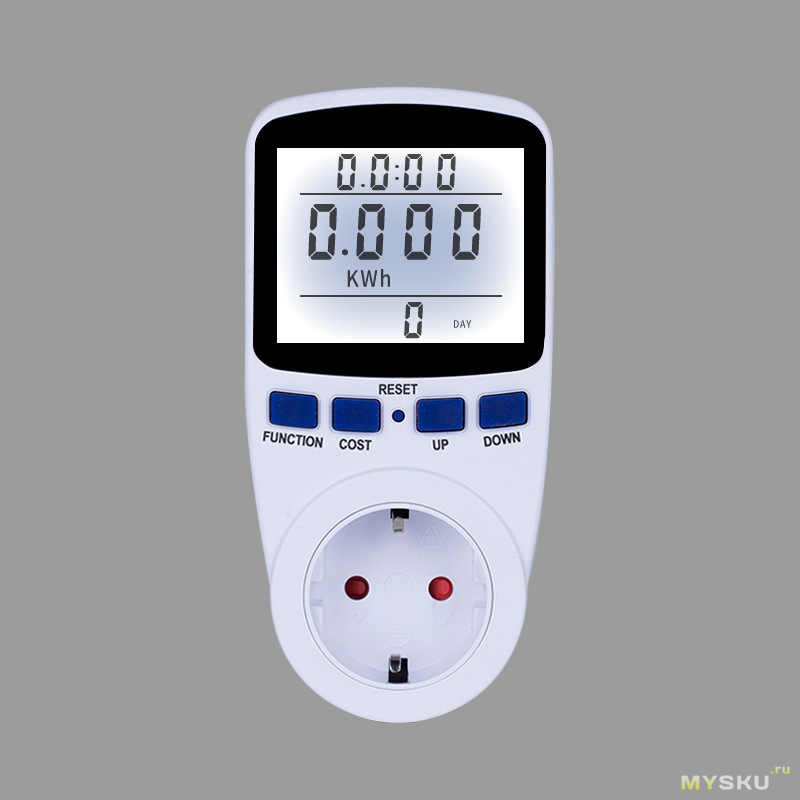

Ваттметр



Далее необходимо узнать номинальную мощность светильника и уменьшить ее на 5-15%.
Еще можно увеличить емкость фильтрующего электролитического конденсатора, если позволяет конструкция. При высыхании конденсатора лампа может начать мигать.

В результате всех манипуляций имеем светильник или лампу с немного меньшей мощностью, но с большим ресурсом. Еще такой ремонт помогает сэкономить средства, уменьшает количество выбросов в атмосферу, уменьшает количество мусора и прокачивает ваши знания в области электроники. Всем добра!

По традиции...

Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп


Подключение мощных светодиодов в осветительных устройствах осуществляется через электронные драйверы, которые стабилизируют ток, на своём выходе.

В наше время большое распространение получили так называемые энергосберегающие люминисцентные лампы (компактные люминисцентные лампы –КЛЛ).Но со временем они выходят из строя. Одна из причин неисправности –перегорание нити накала лампы. Не спешите утилизировать такие лампы потому, что в электронной плате содержатся много компонентов которые можно использовать в дальнейшее в других самодельных устройствах. Это дроссели, транзисторы, диоды, конденсаторы. Обычно, у этих ламп электронная плата исправна, что дает возможность использования в качестве блока питания или драйвера для светодиода. В результате таким образом получим бесплатный драйвер для подключения светодиодов, тем более это интересно.

Можно посмотреть процесс изготовления самоделки в видео:

Перечень инструментов и материалов
-энергосберегающая люминисцентная лампа;
-отвертка;
-паяльник;
-тестер;
-светодиод белого свечения 10вт;
-эмальпровод диаметром 0,4мм;
-термопаста;
-диоды марки HER, FR, UF на 1-2А
-настольная лампа.

Шаг первый. Разборка лампы.
Разбираем энергосберегающую люминисцентную лампу аккуратно поддев отверткой. Колбу лампы нельзя разбивать так, как внутри находятся пары ртути. Прозваниваем нити накала колбы тестером. Если хоть одна нить показывает обрыв, значит колба неисправна. Если есть исправная аналогичная лампа, то можно подключить колбу от нее к переделываемой электронной плате, чтобы удостовериться в ее исправности.


Шаг второй. Переделка электронного преобразователя.

Для переделки я использовал лампу мощностью 20Вт, дроссель которой выдержать нагрузку до 20 Вт. Для светодиода мощностью 10Вт это достаточно. Если нужно подключить более мощную нагрузку, можно применить электронную плату преобразователя лампы с соответственной мощности, или поменять дроссель с сердечником большего размера.

Также возможно запитать светодиоды меньшей мощности, подобрав требуемое напряжение количеством витков на дросселе.
Смонтировал перемычки из провода в на штырьках для подключения нитей накала лампы.

Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих лампБесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп
Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп

Поверх первичной обмотки дросселя нужно намотать 20 витков эмальпровода. Затем припаиваем вторичную намотанную обмотку к выпрямительному диодному мостику. Подключаем к лампе напряжение 220В и измеряем напряжение на выходе с выпрямителя. Оно составило 9,7В. Светодиод, подключенный через амперметр, потребляет ток в 0,83А. У этого светодиода номинальный ток равен 900мА , но чтобы увеличить его ресурс в работе специально занижено потребление по току. Диодный мостик можно собрать на плате навесным монтажом.

Схема переделанной электронной платы преобразователя. В результате из дросселя получаем трансформатор с подключенным выпрямителем. Зеленым цветом показаны добавленные компоненты.

Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп
Шаг третий. Сборка светодиодной настольной лампы.
Патрон для лампы на 220 вольт убираем. Светодиод мощностью 10Вт установил на термопасту на металлический абажур старой настольной лампы. Абажур настольной лампы служит теплоотводом для светодиода.
Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп
Электронную плату питания и диодный мост разместил в корпусе подставки настольной лампы.
Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп
За час работы измерил температуру нагрева светодиода и она показала 40 градусов Цельсия.
Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп
По моим ощущениям освещенность от светодиода примерно соответствует лампе накаливания на 100 ватт .
Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп

Эта переделанная настольная лампа на светодиоде работает уже полгода. Нареканий нет, меня устраивает. В общем результате получился драйвер для светодиодов бесплатно и из бросовых материалов. Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

ПЕРЕДЕЛКА СВЕТОДИОДНОЙ ЛАМПЫ

   Не секрет, что лампы накаливания и дневного освещения постепенно уступают светодиодам, которые всё увереннее завоёвывают рынок. Светодиоды при той же мощности могут дать света в 5-10 раз больше, чем лампа накаливания, почти не греются и не излучают вредных инфракрасных лучей. В технике уже применяются белые сверхяркие светодиоды и светодиодные модули. Цена светодиодных светильников и модулей конечно дороже, чем обыкновенные лампы накаливания и лампы дневного света.

Разборка китайской трёхваттной светодиодной лампы

   Недавно в магазине на глаза попался светильник за 3 доллара, который был куплен и разобран. Питалась LED лампа от сетевого напряжения 220 вольт, нужное выходное пониженное напряжение обеспечивалось компактным встроенным блоком питания.

Блок питания китайской трёхваттной светодиодной лампы

   Блок питания импульсный, на выходе 12 вольт постоянного тока. Внутри 3 сверхярких светодиода с мощностью 1 ватт каждый. Светодиоды подключены последовательно. Недостаток в том, что светильник был снабжен оптикой, который фокусирует свет в точечный поток. Для устранения этого, плата со светодиодами была снята вместе с блоком питания.

ПЕРЕДЕЛКА СВЕТОДИОДНОЙ ЛАМПЫ

   После модуль со светодиодами был укреплен на теплоотвод, который был снят из компьютерного блока питания. Теплоотвод тут нужен обязательно, поскольку светодиоды перегреваются, и нужно эффективно отводить тепло. Желательно, чтобы между платой со светодиодами и радиатором находилась термопаста - для лучшей теплоотдачи.

ПЕРЕДЕЛКА СВЕТОДИОДНОЙ ЛАМПЫ НА БОЛЬШУЮ МОЩНОСТЬ

   Отдаваемый такой переделанной лампой свет ярко-белый, потребление модуля 3 ватта, как и было обещано производителем. Улучшенное охлаждение позволило немного поднять ток питания - что ещё увеличило яркость. Затем самодельная светодиодная лампа с радиатором была закреплена на стене. Благодаря большому теплоотводу перегрева совсем не наблюдается. Фотографии демонстрируют освещение светильника.

Сравнение светодиодной лампы с люстрой

   Визуально модуль отдает столько света, сколько и 40 ваттная лампа накаливания, в общем результатом доволен.

Люстра - светоотдача

   В дальнейшем есть намерение полностью перейти на светодиодное освещение в квартире и приусадебном участке. Автор - АКА.
