Универсальный блок УНЧ на микросхеме TDA7293 (TDA7294), схема и печатная плата

Принципиальная схема усилителя низкой частоты на микросхеме TDA7293 (TDA7294), которую можно использовать для построения стерео и мостовых УНЧ.

Казалось бы, тема усилителей на этой микросхеме уже настолько избита, что придумать что то новое довольно проблематично - были описаны усилители и по типовой схеме включения, по инвертирующему усилителю было описание, и про мостовые варианты тоже были схемы.

Однако это были все-таки разные усилители, на своих печатных платах и для различной реализации требовалось изготовление новой платы и демонтаж-монтаж элементов.

Однако можно выполнить усилитель по универсальной схеме и на универсальной печатной плате и уже выбрать индивидуально какой именно данному, конкретному слушателю, нравится режим работы, ведь не смотря на одну и ту же элементную базу усилители звучат по разному.

Принципиальная схема

Принципиальная схема усилителя приведена на рисунке 1. Усилитель имеет инвертирующий (поз 4) и не инвертирующий (поз 1) входа, выведенные отдельно входы управления режимами работы MUTE (поз 9) и STBY (поз 8), а так же управление общим включением, при использовании нескольких усилителей (поз 5, 6) и джампер шунта R13 (поз 15 - 16).

Рис. 1. Принципиальная схема универсального блока усиления звука на микросхеме TDA7293 (TDA7294).

Схемы включения микросхем TDA7293 и TDA7294 практически одинаковые, единственным отличием является подключение конденсатора С8.

Для TDA7294 минусовой вывод этого конденсатора должен идти на 14-й вывод микросхемы, а для TDA7293 - на 12-й. Номиналы конденсаторов C3 и С7 могут быть одинаковыми, либо 22 мкФ, либо 47 мкФ, главное - чтобы номинал C3 был больше или равен номиналу С7.

Детали и печатная плата

Чертеж печатной платы в масштабе 1:1 приведен на рисунке 2 (вид со стороны дорожек), расположение деталей на плате приведено на рисунке 3, там же указана рекомендуемая емкость конденсаторов фильтра питания для максимальной выходной мощности.

Технические характеристики усилителя от заявленных заводом изготовителем отличаются не сильно, посмотреть можно в журнале РК-06-2003г., стр. 16-17, поэтому на них отвлекаться не будем, а вот по вариантам включения стоит сказать несколько слов. Все варианты использования данного усилителя приведены на рисунке 4.

Рис. 2. Печатная плата для схемы УНЧ на микросхеме TDA7293 (TDA7294).

Для типового режима работы необходимо запаять перемычку между 15 и 16 точками, а движок подстроечного резистора необходимо перевести в крайнее левое по схеме положение.

Таким образом усилитель будет охвачен типовой ООС, ну а будет ли он инвертирующим или нет зависит от того на какой вход буден подан сигнал. Необходимо отметить, что инвертирующий вход имеет довольно низкое входное сопротивление, и на это надо давать поправку.

Для перевода усилителя в режим ИТУН (источник тока управляемый напряжением) необходимо удалить перемычку между 15 и 16 точками и движок подстроечного резистора перевести в крайнее правое положение.

Теперь в качестве сигнала ООС будет использоваться напряжение, которое падает на резисторе R13, а величина этого напряжения пропорциональна протекающему через акустическую систему току.

Таким образом, усилитель уже не просто выдает в акустику напряжение, а контролирует протекающий через нее ток. Подобный режим работы идеально подходит при использовании усилителя с широкополосной акустической системой, не имеющей LC фильтров, которые вносят сдвиг фаз и уже не позволяют данной ООС корректно работать.

Рис. 3. Размещение деталей на печатной плате для УНЧ с TDA7293 (TDA7294).

Рис. 4. Варианты подключения модуля на микросхеме TDA7293 (TDA7294) в стерео и мостовом режимах.

Казалось бы, что было бы логичней поставить вместо подстроечного резистора джампер, однако многочисленные эксперименты показали, что это не совсем так.

Действительно, при подключении к усилителю в режиме ИТУН трехполосной АС получается в буквальном смысле слова каша, а не звук. Перевод усилителя в типовой режим работы, но с не замкнутыми контактами 15-16 делает звук несколько мягким, т.е. ООС получается типовая, но последовательно с АС стоит резистор на 0,22 Ома.

И вот собственно тут можно немного «поиграться» подстроечным резистором, т.е. изменять степень влияния типовой обратной связи и токовой.

В подавляющем большинстве случаев удавалось найти «золотую середину», когда токовая обратная связь уже оказывает некоторое влияние на работу усилителя, но происходящие в фильтрах АС сдвиги фаз еще не сказываются на работе усилителя.

И как только движок подстроечного резистора попадал «на свое место» звучание усилителя менялось кардинально - звук становился значительно прозрачней, басы напористые, но и в тоже время достаточно мягкие.

Конечно уровень искажений усилителя в таком режиме работы несколько выше по отношению к типовому, но они абсолютно не напрягают слух, а как раз наоборот -происходит наилучшее согласование между усилителем и АС.

Мостовой режим работы данного варианта усилителя особых пояснений не требует, единственно, на что надо обратить внимание, так это на небольшую разницу собственного коэф. усиления в инвертирующем и не инвертирующим вариантах. Однако этот перекос полностью устраняется регулировкой все того же подстроечного резистора R10.

На последок, несколько слов о параллельном включении усилителей (только для TDA7293). Усилителю, работающему в качестве «ведущего» (master) никаких изменений на печатной плате не требуется, а вот для усилителей работающих «ведомыми» (slave) необходимо немного изменить печатную плату, чтобы как раз перевести микросхему в режим slave.

Необходимые изменения показаны на рисунке 5. Так же необходимо введение устройства задержки подключения АС, точнее устройства соединяющего выхода включенных параллельно усилителей.

Подобная необходимость вызвана тем, что довольно часто в момент включения у микросхем с соединенными выходами просто разрывало кристалл.

Причина такого поведения видимо кроется в имеющихся, пусть и небольших, переходных процессах на выходе микросхемы в момент подачи питания. И, скорее всего, разность длительности этих процессов и вызывает перегрузку оконечного каскада, что влечет за собой его разрушение вместе с корпусом микросхемы.

Рис. 5. Изменения на печатной плате.

ВАЖНО!!! На теплоотводящем фланце микросхемы находится «минус» напряжения питания, поэтому устанавливать микросхему на радиатор необходимо через теплопровдящую прокладку (слюду).

РК-06-08.

TDA7293/TDA7294 одноканальная Плата усилителя, печатная плата, неизолированная плата 4XFB|Запчасти фильтров для воды|

100% новый и высокое качество

Особенности:
Модель: TDA7293/TDA7294
Источник питания: от 15 В до 36 В переменного тока (требуется выпрямление и фильтрация переменного тока) или от 18 В до 50 В постоянного тока. Рекомендуется двойной 35 В (обратите внимание, что это не двойной 35 в трансформатор, это положительный и отрицательный 35 В постоянного тока. И рекомендуется двойной тороидальный трансформатор 26 в/200 Вт, после выпрямления напряжения около 35 В постоянного тока).
Напоминание: аккумулятор можно использовать! (Должен быть аккумулятор в серии).
Мощность трансформатора: мощность трансформатора источника питания не должна быть менее 200 Вт, когда используются два канала. Мощность трансформатора источника питания не должна быть менее 100 Вт, когда моно. Фильтр выпрямителя питания: в общей сложности два канала не должны быть менее 40000 мкФ, мост выпрямителя предпочтительно 25А или более.

Выходная мощность: Максимальная выходная мощность 85 Вт
Среднее напряжение: менее 1 мВ
Нагрузка: может способствовать использованию больших напольных динамиков для домашнего использования.
Радиатор: в соответствии с напряжением питания источник питания имеет высокую теплоотдачу и большую выходную мощность.
Материал пластины: FR4 Двухсторонняя доска из стекловолокна, 2 ампер меди, синие чернила, двусторонний спрей олова.
Размеры: 3.5x 5 см/1.38x1.97inch
Цвет: как показано на рисунке
Количество: купальное полотенце, 1 шт
Примечание: 1. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!

Посылка включает в себя:
1 x усилитель PCB голая плата (без розничной упаковки)








Малогабаритный Hi-Fi усилитель на микросхеме TDA7294

Усилитель имеет долгую историю, сотни его экземпляров успешно работают в России и по всему миру, и я получаю хорошие отзывы. Статьи о микросхеме TDA7294 (TDA7293) можно найти здесь.

Этот усилитель – вариант Hi-Fi усилителя на микросхеме TDA7293 (TDA7294), но более миниатюрный. Нет смысле расписывать все его преимущества и достоинства. Нет смысла описывать его качество звучания — всё вы увидите, пройдя по ссылке.

За счет использования SMD резисторов, удалось уменьшить размеры печатной платы и сделать тракт более коротким (для тех, кто в это верит ). Двухсторонняя печатная плата разведена с учетом всех требований к усилителям высокого качества.

Плата получилась размерами чуть больше спичечного коробка (если кто-то еще помнит, что это такое). При этом всё осталось точно таким же, в том числе и великолепное качество звучания. Мой четырехканальный усилитель содержит именно такие платы предыдущего поколения – усилитель малогабаритный, и «большие» платы туда не поместились.

Несмотря на небольшие размеры печатной платы, в усилитель можно устанавливать детали разных типов, что делает его весьма универсальным. Но в большей степени он рассчитан на установку высококачественных комплектующих европейских и азиатских производителей: высокое качество звучания можно получить только используя хорошие комплектующие. Но не надо гнаться за дорогими супер компонентами, например «For Audio». Доступные и недорогие компоненты «general purpose» от хорошего производителя вполне подойдут.

В схеме изменилась нумерация деталей и отсутствует один из конденсаторов (без которого можно обойтись).

Все рекомендации по выбору компонентов, источнику питания, подключению регулятора громкости описаны в статье про «большой» усилитель.

Список используемых деталей (BOM List) можно загрузить по ссылкам:

На русском языке

In English

Габаритные и присоединительные размеры платы:

Платы можно крепить только за микросхему (именно так сделано в четырехканальном усилителе). Если же усилитель будет эксплуатироваться в условиях ударов и вибрации, то необходимо дополнительное крепление за предусмотренное отверстие. Отверстие изолировано от схемы.

Для усилителя можно изготовить печатную плату самому: документация для предыдущей версии усилителя.

Для усилителя можно печатную плату купить. Это новая двухсторонняя плата.

29.08.2020

Total Page Visits: 895 - Today Page Visits: 5

cxema.

org - Усилитель мощности на TDA7294

TDA7294 - Высококачественная микросхема УНЧ относящиеся к разряду Hi-Fi. Это монофонический усилитель мощности низкой частоты с максимальной выходной мощностью в 100 ватт, однако мощность является максимальной, номинальная, долговременная мощность микросхемы составляет 70 ватт.

Проводя опыты с данной микросхемой, удалось снять выходную мощность до 140 ватт, думаю, это пик выходной микросхемы. Более мощным аналогом является микросхема TDA7293 - долговременная выходная мощность составляет порядка 100 ватт, а максимальная мощность по словам производителя доходит до 140 ватт. Разница между указанными микросхемами лишь в питающем напряжении, в случае первой микросхемы оно ограниченно +/- 40 Вольт, а в случае

TDA7293 напряжение +/- 50.

Печатная плата довольно проста и компактна, в обвязке не более 10 компонентов. Выходной каскад микросхемы работает в режиме АВ, следовательно 30-35% начальной энергии уходит на нагрев ключей выходного каскада, поэтому понадобиться довольно немаленькой теплоотвод.

Емкость входного конденсатора подбирают по вкусу, в случае больших емкостей, микросхема будет хорошо воспроизвести низкие частоты, в случае малых емкостей - наоборот.

Микросхема довольно популярна среди радиолюбителей, на сегодня, это самый дешевый вариант строения УНЧ на 100 ватт, если учесть, что микросхема стоит всего 4-5$.

Основные параметры микросхемы таковы.

Параметр

Условия

Минимум

Типовое Максимум Единицы
Напряжение питания   ±10   ±40 В
Диапазон воспроизводимых частот сигнал 3db
Выходная мощность 1Вт
20-20000 Гц
Долговременная выходная мощность (RMS) коэф-т гармоник 0,5%:
Uп = ± 35 В, Rн = 8 Ом
Uп = ± 31 В, Rн = 6 Ом
Uп = ± 27 В, Rн = 4 Ом

60
60
60

70
70
70
  Вт
Пиковая музыкальная выходная мощность (RMS), длительность 1 сек. коэф-т гармоник 10%:
Uп = ± 38 В, Rн = 8 Ом
Uп = ± 33 В, Rн = 6 Ом
Uп = ± 29 В, Rн = 4 Ом

100
100
100
  Вт
Общие гармонические искажения Po = 5Вт; 1кГц
Po = 0,1-50Вт; 20-20000Гц
  0,005
0,1
%
Uп = ± 27 В, Rн = 4 Ом:
Po = 5Вт; 1кГц
Po = 0,1-50Вт; 20-20000Гц

0,01

0,1

%
Температура срабатывания защиты   145 0C
Ток в режиме покоя   20 30 60 мА
Входное сопротивление   100     кОм
Коэффициент усиления по напряжению   24 30 40 дБ
Пиковое значение выходного тока   10 А
Рабочий диапазон температур   0   70 0C
Термосопротивление корпуса       1,5 0C/Вт

Микросхема отлично подходит для питания сабвуферных головок, довольно большая выходная мощность позволяет использовать ее для запитки сабвуферов средней мощности. Работает с головками 4 и 8 Ом.

С уважением - АКА КАСЬЯН

Tda7294 - Электроника - OLX.ua

Лисичанск 29 апр.

2 500 грн.

Договорная

Харьков, Московский 2 апр.

Похожие запросы:
  • tda7294 в рубрике Усилители / ресиверы
  • tda7294 в рубрике Аудиотехника
  • tda7294 в рубрике Автозвук
  • tda7294 в рубрике Прочая техника для дома
  • tda7294 в рубрике Прочая аудиотехника

aBi+OMZ/rDETrvY2SlLVLnI4aqzvsBi7HBb2Web4U9/OfDlPUXwX/Sd7HdYhXCXju/wfVupc3w6OVkzduzY5pXCaxdLM0d3Pri1STabHlW2qEcl1hWQi7Npq24OKxw7fyDiOUsbIBviuZ123Q6ov5W5hiu0ivnOeqc2BqFlQfTDQNZysfZmOSecQ1u3/LKhDIuD8qwsXvydsl8I6HcZ3eoFol2XjSxvn3UpDMSG+hh/CJmV/k91AnGMjgnOwS616yFDRikf4Dq+EuAxh6AgxFg==

  • Недавно просмотренные
  • Избранные объявления (0)
  • Избранные результаты поиска

HI-FI усилитель мощности НЧ на микросхеме TDA7294 / Статьи - Амперо

"А вообче-то говоря, TDA ругают зря
TDA, если с подходом
Не хужее ХайфаЯ"

Автор данной статьи не претендует называться стихотворным гением, но суть заявленного соответствует действительности. Несмотря на относительную простоту и неприхотливость данной микросхемы, правильно собранный и настроенный усилитель обеспечивает высокие выходные характеристики. Настолько высокие, что не уступает брендовой Хай-Фай аппаратуре среднего ценового сегмента. Если Вам нужны студийные "мониторы", либо усилитель высокой верности, то стоит обратить внимание на транзисторные усилители на "рассыпухе", поскольку интегральные усилители имеют некоторые ограничения и не справятся с возложенной на них задачей. А если Вы хотите собрать (да ещё и за пару часов) мощный, надёжный и высокого качества УНЧ - почему бы и нет!

Итоговое качество работы усилителя зависит от ряда условий. В 99% случаев именно несоблюдение некоторых или даже всех этих условий приводит к тому, что усилитель звучит некачественно. А именно:

  1. Качественный источник питания, обладающий минимальным уровнем пульсаций напряжения и имеющий высокий уровень перегрузочной способности.
  2. Грамотная трассировка печатной платы, сделанная с учётом всех рекомендаций к разводке плат для мощных УНЧ.
  3. Минимальное отступление от принципиальной схемы, рекомендованной производителем микросхемы. Здесь допустимы лишь некоторые отступления и улучшения, о которых мы поговорим чуть позже.

Итак, теперь подробнее о каждом из пунктов. Схема включения:

Входная цепь R1C1 является фильтром ВЧ, то есть не пропускает на вход частоты ниже 10 Гц (примерно). Чтобы ещё сильнее обрезать НЧ на входе, ёмкость С1 можно снизить. Но не стоит снижать менее чем до 0.33 мкФ, иначе можно остаться совсем без "басов".

Резистор R2 задаёт входное сопротивление усилителя. Можно ставить любое сопротивление из диапазона 22 - 100 кОм. Слишком низкое сопротивление будет влиять на источник входного сигнала, а слишком высокое может снизить общую помехоустойчивость и стабильность усилителя.

Резисторы R3, R2 формируют цепь отрицательной обратной связи. От их соотношения зависит коэффициент усиления. Увеличивая R3 либо уменьшая R2, мы увеличиваем коэффициент усиления. Номиналы резисторов, указанных на схеме, обеспечивают усиление порядка 30 раз, что вполне соответствует рекомендованному.

Конденсатор С5 - это конденсатор вольтодобавки. Часть напряжения из него "перекачивается" обратно в предоконечный каскад усилителя и складывается с напряжением питания. Это нужно для того, чтобы компенсировать падение напряжения на выходных транзисторах относительно напряжения питания и поднять выходную мощность (точнее, компенсировать её потери).

Конденсаторы С6-С9 - фильтры по питания. Их наличие является обязательным условием качественной работы усилителя. Уменьшать ёмкости или исключать конденсаторы не стоит даже при условии использования хорошего блока питания и минимальной длины соединительных проводов.

Добавления к схеме из даташита, рекомендованные автором данной статьи.

Собственно, их всего несколько. А точнее, всего 4. Первое - производитель не всегда учитывает, в каких условиях будет эксплуатироваться собранный по его схеме усилитель. И если условия эти - огромный уровень всевозможных высокочастотных помех (импульсные блоки питания, компьютеры, радиопередатчики и многое другое), то совсем не помешает защитить вход усилителя таким простейшим фильтром, как показан на рисунке:

Резистор R выбирается из диапазона 1-1.5 кОм, конденсатор С - 1000...1500 пФ

Второе - конденсатор вольтодобавки С5 можно смело увеличивать до 100 мкФ, на пиках громкости усилитель будет отдавать максимум мощности и в целом чувствовать себя лучше.

Третье - несмотря на высокую стабильность усилителя, встречаются экземпляры микросхемы, склонные к самовозбуждению и работающие нестабильно без цепочки Цобеля на выходе. Сильного удорожания и усложнения схемы она в себе не таит, поэтому её можно использовать "по умолчанию".

И четвёртое - это разделение на печатной плате силовой и сигнальной земли. Силовую землю можно назвать землёй, по которой обратно к источнику питания стекают выходные токи усилителя (через нагрузку). Сигнальной зёмлей - землю, по которой к источнику питания стекают токи от источника входного сигнала. И в том случае, когда оба таких тока стекают по одному и тому же участку/дорожке на плате, появляется паразитная обратная связь - сигнал с выхода усилителя попадает на вход. Всё дело в том, что сопротивление этого участка дорожки на плате хоть и мало, но всё же не равно нулю, и по закону Ома протекающий через этот участок ток вызовет некоторое падение напряжения, которое и сложится в итоге со входным сигналом. Если силовую землю соединить с сигнальной через резистор в несколько Ом, то его сопротивление окажется на несколько порядков выше, чем сопротивление рассматриваемого участка платы, и во входную цепь из выходной попадёт на много порядков меньший ток, чем попал бы при отсутствии разделительного резистора. Схематически это можно изобразить так:

Трассировка и изготовление печатной платы.

Здесь начинается самое сложное. Многие говорят, что TDA7294 никогда не сравнится с хорошим транзисторным усилителем на "рассыпухе". И правда это лишь отчасти, так как если не соблюдать правила трассировки печатной платы, сколь угодно крутой усилитель на рассыпухе будет звучать хуже, чем усилитель на самой дешёвой интегральной микросхеме. Итак, рассмотрим основные правила, обязательные к исполнению при разводке качественного усилителя:

- разделение силовых и сигнальных земель. В идеальном случае разводка земель должна выполняться так называемой "звездой", когда все земельные проводники соединяются только в одной точке, например на земляном разъёме питания усилителя. Соединив земли хаотично, когда по одному и тому же проводнику будут течь и силовые, и сигнальные токи, Вы обрекаете Ваш усилитель на некачественную и нестабильную работу. И здесь уже не имеет значение, на базе чего этот усилитель собирается.

- Для исключения, или хотя бы уменьшения взаимного влияния разъёмы входа и выхода желательно разнести на плате максимально далеко друг от друга.

- Шины питания должны сначала проходить через выводы фильтрующих конденсаторов, и только потом идти далее по плате до TDA7294, иначе эффективность этих конденсаторов сильно снижается.

- Печатные проводники должны проходить по самым коротким "маршрутам" от компонента к компоненту. Не всегда физически возможно выполнить данное требование, но и пренебрегать им вовсе не стоит. Также желательно, чтобы дорожки проходили прямо через выводы компонентов, всевозможных ответвлений лучше избегать.

- Печатный проводник должен подходить к деталям в том порядке, в каком к ним должно подходить электричество с физической точки зрения. Конденсаторы высокочастотных фильтров должны располагаться как можно ближе к соответствующим выводам микросхемы.

Пример качественной разводки платы для усилителя на TDA7294:

Скачать файл печатной платы в формате Sprint Layout 6.0 можно ЗДЕСЬ

Плата разведена с учётом всех требований, добавлений и изменений, описанных выше. Собранный из исправных деталей и без ошибок в монтаже усилитель в настройке как таковой не нуждается.

Широкие дорожки не только меньше отслаиваются при перегреве в процессе пайки, но и обладают меньшим сопротивлением и индуктивностью - меньше высокочастотных "звонов", меньше искажений!

Все резисторы применены мощностью 0. 25 Вт. Конденсаторы электролитические - любого типа, металлоплёночные конденсаторы - типа к73-17.

Ознакомиться и приобрести полный набор электронных компонентов для самостоятельного изготовления усилителя на TDA7294 можно здесь: https://ampero.ru/a-set-of-electronic-components-for-the-amplifier-on-tda7294.html

RDC2-0053 TDA7294, Усилитель НЧ, Old school, 110Вт mono, с универсальным входом. Mute/Stb.

Описание

Этот усилитель построен на TDA7294. Почти двадцать лет назад появилась эта микросхема и сразу завоевала популярность среди производителей бытовой аудио техники. Почти одновременно были разработаны и выпущены ещё две микросхемы усилителя низкой частоты – TDA7293 и LM3886. Троица очень схожа по параметрам и цене. И тут же возникли не прекращающиеся до сих пор споры о качестве воспроизведения звука усилителей собранных на этих микросхемах.
Мы также решили произвести усилители на этих микросхемах. Серия была названа – OLD SCHOOL.
Все усилители имеют одинаковые настройки и отличительные особенности от всех остальных схемных реализаций. Наши варианты усилителей позволяют использовать как неинвертирующее включение, так и инвертирующее. Кроме этого на вход можно подавать симметричный (дифференциальный) сигнал.
Этот второй из трёх – RDC2-0053.

Технические характеристики

Напряжение питания ±10...±40 В
Макс. выходная мощность на нагрузку 4 Ома при THD 0,5% 70 Вт (±27В)
Макс. выходная мощность на нагрузку 4 Ома при THD 10% 100 Вт (±29В)
Макс. выходная мощность на нагрузку 8 Ома при THD 0,5% 70 Вт (±35В)
Макс. выходная мощность на нагрузку 8 Ома при THD 10% 100 Вт (±38В)
THD при Pвых от 0,1 до 50 Вт в диапазоне 20...15000Гц <0,1%
Сопротивление входа 100 кОм
Размеры печатной платы 75 х 45 мм
Расстояние между крепёжными отверстиями 67 х 37 мм


Схема

Назначение разъемов

Комплектация


29 точек пайки выводных компонентов. 145 секунд на сборку!
В качестве предварительных усилителей рекомендуем (приобретаются отдельно):
- RDC1-0034a, дифференциальный, высокопроизводительный предварительный усилитель на OPA1632
- RDC1-0048, усилитель с низким уровнем шума на NE5532
- RDC2-0058, предварительный усилитель - темброблок на ADAU1761

Технические параметры

Техническая документация

Видео

14:19

Лучшая плата tda7294 - отличные предложения на борту tda7294 от глобальных продавцов tda7294

Отличные новости !!! Вы попали в нужное место для платы tda7294. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя плата tda7294 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели доску tda7294 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в плате tda7294 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести board tda7294 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

88fbaz - Печатная плата TDA7294 Плата усилителя (1 + 1)...

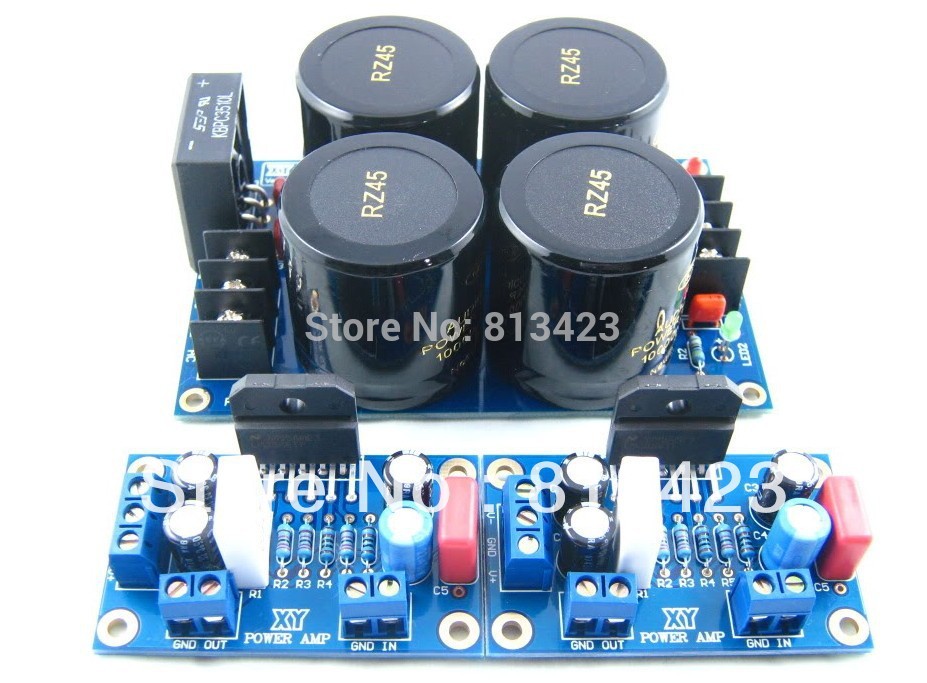

Печатная плата TDA7294 Плата усилителя (1 + 1) Двухканальная 2 * 85Вт xcg874q1 || rg8es2h4z.

Ищете печатную плату TDA7294 Плата усилителя (1 + 1) Двухканальная 2 * 85 Вт?

См. Здесь - http://744bh769j3.topshopone.info/c/e3f3r4m0/113-6296-6384-8047
Подробнее ... http://744bh769j3.topshopone.info/c/e3f3r4m0/113-6296- 6384-8047

Мне они нравятся!

Плата усилителя Hifi 5.1 с предусилителем a1 tda7294 7293 сабвуфер use6 отрегулируйте громкость с платой защиты динамика 20 шт. Tda7293 плата усилителя tda7294 плата усилителя моно чистый пост-класс печатная плата пустая плата 1 шт. Tda7294 / tda7293 усилитель amp diy плата pcb 50 шт. Tda7293 плата усилителя tda Чистая моно плата усилителя печатная плата пустая пластина Rr dual ac24v-0-24v 2. 1 tda7294 печатная плата tda7294 усилитель платы усилитель сабвуфер 2 * 80 Вт + 160 Вт 4 Ом с защитой динамика Tda7293 лихорадка печатная плата tda7294 плата с лихорадкой Оригинальная tda7294 2.1 плата усилителя сабвуфера с трубой роскошная печатная плата пустая пластина Tda7293 печатная плата tda7294 печатная плата 10 шт. / Лот tda7294 1 плата сабвуфера pcb special 2015 ограниченное по времени спешное изготовление печатной платы макетная револьверная плата vin-shop tda7294 ультракомпактный усилитель готовая плата печатная плата tda7294 плата усилителя (1 + 1) двухканальная 2 * 85 Вт 10 шт. 85 Вт плата усилителя мощности печатной платы для tda7294 и tda7293 поддержка btl bridge connect / однокристальная моно плата poweramp 1 шт. (pcb) hi-fi 85 Вт + 85 Вт мощный стерео аудио усилитель мощности плата плата усилителя высокой мощности для tda7293 и tda7294 Vin shop diy аудио плата tda7294 усилитель пустая плата pcb сверхминиатюрная [легкое электронное] новое версия tda7294 шестиканальная, 5. 1-канальный, трехканальный усилитель печатной платы задний полюс 100 шт. / Лот IC усилитель tda7294 tda7294v zip15 100 Вт ab multiwatt-15 новый и оригинальный Along zerozone tda7294 печатная плата усилителя (одна плата 2 канала) плата усилителя tda7293 плата усилителя tda7294 плата усилителя 20 шт. / Лот Tda7294 2.1 плата усилителя сабвуфера с трубой роскошная печатная плата пустая пластина Rr 3 шт. / Лот +/- 35 В постоянного тока моно параллельный tda7293 tda7294 печатная плата tda7293 плата усилителя усилитель pcb 80 Вт 4 Ом Tda7294 / 7293 (универсальный) 2.1 плата усилителя сабвуфера печатная плата голая плата не содержит любые детали Галоген-прототип бумага печатный картон масло 0.7 тестовая печатная плата односторонняя печатная плата led lcd tft для tda7294 pcb instruments musicais 5 шт. Tda7294 1.0 плата сабвуфера печатная плата усилителя pcb / высококачественная двухстекольная печатная плата / усилитель diy pcb (только pcb) 2 шт. / Лот tda7293 / tda7294 плата усилителя 100 Вт моно 7293 / 7294 плата 2 шт. / Лот плата мощного усилителя мощности tda7294 85 Вт + 85 Вт модуль стерео усилителя мощности с платой усилителя мощности hifi (pcb) плата только для платы hifi моно усилитель регулируемый класс a tda7294 нажмите дискретную трубку 2sc5200 2sa1943 70 Вт (печатная плата) hi-fi 85 Вт + 85 Вт мощный стерео аудио усилитель мощности плата tda7294 стерео усилитель мощности плата усилителя для tda7293 Tda7293 tda7294 100 Вт аудио усилитель печатная плата компактная 50шт tda7293 плата усилителя tda7294 чистая плата моно усилителя печатная плата пустая пластина Tda7294 / 7293 (универсальный) 2.1 плата усилителя сабвуфера на печатной плате не содержит каких-либо деталей Плата печатной платы усилителя tda7294 плата усилителя (1 + 1) двухканальная 2 * 85 Вт Yj 1 шт. Печатная плата для платы усилителя lm3886 + 6n11 2.0 tda7294 плата усилителя tda7293 с регулировкой тона защиты динамика Печатная плата усилителя предусилителя 2.0.

Tda7294 Компоновка печатной платы усилителя - схемы печатной платы

Tda7294 Мостовой стерео усилитель для печатной платы Аудио усилитель Diy усилитель

Tda7294 Мостовой усилитель 250 Вт Graffiti Diy усилитель Hifi

Усилитель мощности цепи Ic Tda7294 с печатной платой 80 Вт Rms Xtronic Org

Diywots

Усилитель сабвуфера Layer

Tofda729 Сабвуфер

Tofda729 Плата усилителя Diy с 2sc5200 2sa1943 Tda7294

Стереоусилитель мощности со среднеквадратичным значением 300 Вт Tda7294 Схема компонентов

Tda7294 Схемы усилителя звука

Tda7294 Поиск усилителя Easyeda

Tda7294 Схема усилителя

Электроника Схема усилителя

Pc

Care

Tda7294 Схема усилителя Малая печатная плата Проекты электроники Схемы

Стерео Усилитель мощности звука 80 Вт Tda7294 Электронная схема

Tda7294 Comp Amplificador Ponte Estereo Схема 700x518 Динамическая

Схема

Динамический усилитель мощности с мостом Tda7294 180 Вт или

Tda7294 Схемы усилителя звука 2

Tda7294 Усилитель мощности Tda7294 Аудио

Tda429 Neplifer Tda7294 200 Вт усилитель Share Project Pcbway

Tda7294 Схемы усилителя звука

Как сделать усилитель с Tda7294 Стереоэлектроника 240 Вт

Плата моноусилителя 100 Вт Diy с использованием Tda7294 Ic Technical

Tda7292 Схема усилителя мощности на базе Tda7293 Tda7293 для аудио-усилителя 9293 Tda7294 усилитель мощности звука Project Audio Design

Схема усилителя мощностью 100 Вт Tda7294 Pcb Electronics Projects Circuits

Усилитель Tda7294 2 1 Управление тембром сабвуфера Easyeda

Tda7294 Принципиальная схема Pcb

Tda7294 Усилитель мостового режима от Pcb Gogo Hackster Io

150 Вт Tda7000 Tone усилитель Tone Amplifier

2sa429229229229200020003 Электронная схема

Tda7294 Схема усилителя Малая печатная плата

Усилитель мощности звука с Ic Tda7294 или Tda7293 Minimus

Tda7294 Силовые транзисторы Amp Tda7293 также появятся Page 15

Tda7294 Tda7294 Усилитель сабвуфер

000200020002 Tda7294 Layer 9100 Аудио усилитель Tda7294 Stereo New 200 Watt Amplifier Share Project Pcbway

Tda7294 Строительство моста Скачать Pcb Youtub e

Tda7594 Усилитель звука 50 Вт

Цепи усилителя звука Tda7294

Принципиальная схема усилителя мощности IM Yahica с макетом печатной платы

Общая плата усилителя Tda7294 Плата печатной платы Tda7293 Pcb усилитель Электронная схема усилителя Amazon Tofbda

000

292 С Ic Tda7293 100 Вт Xtronic Org

Tda7294 Усилитель звука 2 X 80 Вт

Tda7294 Pcb Eagle Power Amplifier Bridge Stereo 700x504 Circuit

Tda7294 Схема расположения печатной платы Pdf Fill Online Printable Fillable Power 40003

9000

320 Вт плата стереоусилителя Diy Tda7294 X4 Ic Electro India

Lm3886 Tda7294 Bridge Pcb Electronics Projects Circuits

Моноусилитель Hi-Fi без предварительно регулируемого класса A Tda7294 Pushthe

Tda7294 Блок питания

28 Схема гитарного усилителя с компоновкой печатной платы Pcb

Tv Tda7294 Pcb Layout Audio Power Subwoofer Circuit 9000 Tda7294 Схема управления усилителем 9000 T 9000 Стерео усилитель 9000

Sodial Tda7294, 80 Вт, 100 Вт, моно усилитель звука, плата усилителя

,

, Tda7294, 100 Вт, аудиоусилитель, электронные схемы и схемы

,

, усилитель мощности, 120 Вт, блок питания, электронная схема

,

, макет, печатная плата, только плата управления звуком, плата Apex, Tda7292, усилитель 9000, Tone,

, усилитель 9000 с Apex Tda7292 Tda7294 Tda7293 Усилитель с

Tda7294 Monobtl Stereo Усилитель 100 Вт Комплект Две отдельные платы

Моноблок C Усилитель Ar Tda7294 Схема усилителя

Tda2030 Транзисторная схема усилителя с печатной платой Проекты электронных схем

IM Yahica 5 1 Схема печатной платы усилителя

Pdf Brutus Circuit Audio Power Amplits Stereo With Tda7294

Tda7294

Small Apljects

Tda7 Усилитель звука 94vo Pcb Купить Tda7294 Усилитель Pcb 94vo

Tda7294 Модернизация выходной мощности Дополнительный транзистор мощности

Tda7294 2 1-канальный мостовой усилитель сабвуфера Youtube

Tda7293 Tda7294 Усилитель мощности на основе платы усилителя мощности 1000003 Мостовая плата Tda4000 Усилитель

Пустой дизайн платы Diy2000

Китайская печатная плата Пластиковый корпус Светодиодная лента Гибкая печатная плата Tda7294 Усилитель

Tda7294 Усилитель Поиск Easye da

Стерео усилитель мощности звука 80 Вт Tda7294 Усилитель звука

Tda7294 Tda7293 Вт Усилитель защиты динамика Зазор для печатной платы

Tda7294 Схема цепи усилителя Pdf

Усилитель моно усилителя Hi-Fi

0003000

Схема усилителя звука 700 Вт Принципиальная схема

Плата моноусилителя мощностью 100 Вт с использованием Tda7294 Ic Technical Mriganka

Tda7294 Новый стерео усилитель мощностью 200 Вт Совместно с проектом Pcbway

Усилитель мощности 50 Вт с Lm3886 Electronics Lab

Получить 829 самых популярных аудио в списке Tda7 Доставка

Siwire Tda7294 Схема сабвуфера

Профессиональный дизайн Tda7294 Усилитель Pcb Pcb Assembly Main

Tda7294 Расширение выходной мощности Дополнительный транзистор мощности

Китайская печатная плата Пластиковый корпус со светодиодной лентой Гибкая печатная плата Усилитель Tda7294

Tda7294 Спецификации выводов звукового усилителя Эквивалентный технический паспорт

500 Вт Rms Схема усилителя мощности 20004 Проектная схема усилителя T

Mosfet Электронная схема усилителя мощности

Аудио Дизайн

Diy 5 1 Система домашнего кинотеатра 700 Вт Rms 12 шагов с изображениями

Tda7294 Поиск усилителя Easyeda

Усилитель мощности только для печатной платы 2 0 Стерео Tda7294 Ne5532 Power

1 6 Вт Усилитель звука

Tda7294 Аудио Mute St By 320volt

Circuit Power Audio Amplifier Stereo Ic Tda7293 200 Вт Rms

Tda7293 Tda7294 Amplifie r Board Pcb Пустая плата Diy Circuit

Tda7294 Схема стереоусилителя управляемого громкоговорителя

Схема усилителя мощности 80 Вт с усилителем Tda7294 Конструкция схемы

Tda7294 Схема цепи усилителя Pcb

Схема усилителя

50

000 Электронная схема

000 Схема

000 Электронная схема

000 Электронная схема

Zone Com Electronic Projects Электронная схема Diy

Усилитель мощности 50 Вт с лабораторией электроники Lm3886

Ge 1146 Усилитель мощности на базе Tda7294 для аудиосхем

Tda7294 5 1 Обзор печатной платы домашнего кинотеатра Youtube

Tda7294 100 Вт Усилитель Dmos Audio И в режиме ожидания


200 Вт TDA7294 мостовой моно 200 Вт усилитель, для сабвуфера, 650 рупий / шт

200 Вт TDA7294 мостовой плата усилителя mono 200w, для сабвуфера, 650 рупий / штука | ID: 22817767488

Спецификация продукта

9024
Применение / применение Сабвуфер
Марка SHA
Мощность 200WATTs
9024 Стандарт
Цвет КРАСНЫЙ
Минимальное количество заказа 1 штука

Описание продукта

Описание продукта

TDA7294 ПЛАТА МОНОКАНАЛЬНОГО УСИЛИТЕЛЯ

  • МОЩНОСТЬ - 200 Вт (среднеквадратичное значение)
  • ОБЩАЯ МОЩНОСТЬ - 200 ВАТТ
  • КАНАЛ - МОНО
  • МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ - 35 В ПОСТОЯННОГО ТОКА (ДВОЙНОЕ ПИТАНИЕ)
  • Микросхема
  • - TDA7294
  • ИТОГО IC - 2 НОМЕР
  • УСИЛЕНИЕ - 40 дБ
  • РАДИАТОР - ВКЛЮЧЕННЫЙ

ВЫХОДНАЯ МОЩНОСТЬ

  • 200 Вт, 4 ОМ, 35 В
  • 100 Вт @ 8 Ом, 35 ​​В
  • ДЛЯ УСИЛИТЕЛЯ, САБВУФЕРА
  • ТЕПЛОВИНА В КОМПЛЕКТЕ
  • ПРЕВОСХОДНОЕ КАЧЕСТВО ЗВУКА

ПРИМЕНЕНИЕ
  1. 5-КАНАЛЬНЫЙ УСИЛИТЕЛЬ САБВУФЕР
  2. УСИЛИТЕЛЬ ПОЛНЫЙ ДИАПАЗОН
  3. ДОМАШНЕЕ АУДИО
  4. УСИЛИТЕЛЬ HIFI

Дополнительная информация

Срок поставки в течение 3 дней
Производственная мощность 1500 штук в месяц

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом


О компании

Год основания 2017

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот50 лакхов - 1 крор

Участник IndiaMART с октября 2016 г.

Оригинальные комплектующие от прямых производителей. Поставка Трудно найти компоненты, которых нет на местном рынке. Меньше количества для разработки прототипа. Компоненты для обучающихся и любителей.
Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получить лучшую цену

Tda7294 Pcb Gerber File - Tda7294 Усилитель сабвуфера Pcb Layout Электронная схема / проекты электроники, tda7294 схема усилителя небольшая печатная плата аудио схемы усилителя, усилитель IC.

Tda7294 Pcb Gerber File - Tda7294 Усилитель сабвуфера Pcb Layout Электронные схемы / проекты электроники, tda7294 схема усилителя небольшая печатная плата аудио схемы усилителя, IC усилитель. . См. Другие идеи об усилителе звука, схеме электроники, усилителях мощности. Ограниченная по времени распродажа, легкий возврат. Проекты электроники, схема усилителя tda7294, схемы усилителя звука на печатной плате, микросхема усилителя. Усилитель мощности tda7294 предназначен для использования сабвуферных динамиков, потому что усилитель с микросхемой tda7294 оснащен сабвуфером этот усилитель мощности сабвуфера вы можете загрузить файл gerber с двухслойной печатной платой размером 10x10 см, файл находится в конце сообщение.На рисунках 23, 24 показаны характеристики системы с точки зрения искажений и выходной мощности на различных частотах (измеренные на печатной плате, показанной на рисунке 21).

tda7294 200w может питать цепь через мостовое соединение 2 tda7294 используется для установленного кулера процессора и может иметь очень маленький размер печатной платы. Вы можете использовать эти файлы для перепроектирования вашей платы или вы можете научиться проектировать файлы схем и печатных плат, используя исходные файлы схемы. Это схема платы инфракрасного датчика biss0001 и файлы дизайна печатной платы.Технические характеристики усилителя мощности tda7294 и tda7293 и тестирование качества звука, см. Здесь полную принципиальную схему, макет печатной платы и некоторые видео. Я сделал его печатную плату на программном обеспечении, и после разработки печатной платы я искал хорошего и доступного производителя печатных плат, а затем я узнал о pcbgogo и после файла gerber.

5 1 Усилитель мощности для домашнего кинотеатра с Gainclone Lm1875 Lm3886 Усилитель мощности для домашнего кинотеатра Усилитель мощности от i.pinimg.com Это схема платы инфракрасного датчика biss0001 и файлы дизайна печатной платы. Вы можете использовать эти файлы для перепроектирования вашей платы или вы можете научиться проектировать файлы схем и печатных плат, используя исходные файлы схемы. .datasheet, tda7294 circuit, tda7294 data sheet: Ограниченная по времени распродажа, легкий возврат. Типовое приложение и испытательная схема. Проекты электроники, схема усилителя tda7294, схемы усилителя звука на печатной плате, микросхема усилителя. На рисунках 23, 24 показаны характеристики системы с точки зрения искажений и выходной мощности на различных частотах (измеренные на печатной плате, показанной на рисунке 21).Tda7294 200w может питать цепь через мостовое соединение 2 tda7294 используется для установленного кулера процессора и может иметь очень маленький размер печатной платы.

.datasheet, tda7294 circuit, tda7294 data sheet:

См. Дополнительные идеи об аудиоусилителе, электронных схемах, усилителях мощности. Tda7294 200w может питать цепь через мостовое соединение 2 tda7294 используется для установленного кулера процессора и может иметь очень маленький размер печатной платы. Типовое приложение и испытательная схема.Вы можете использовать эти файлы для перепроектирования вашей платы или вы можете научиться проектировать файлы схем и печатных плат, используя исходные файлы схемы. В файлах дизайна платы разработки есть еще несколько микросхем, например, 9014 и так далее. .datasheet, схема tda7294, таблица данных tda7294: характеристики усилителя мощности Tda7294 и tda7293 и проверка качества звука, см. здесь полную принципиальную схему, макет печатной платы и некоторые видео. Alibaba.com предлагает 847 tda7294 усилителей на печатных платах. Усилитель мощности tda7294 предназначен для использования сабвуферных динамиков, потому что усилитель с микросхемой tda7294 оснащен сабвуфером этот усилитель мощности сабвуфера вы можете загрузить файл gerber с двухслойной печатной платой размером 10x10 см, файл находится в конце сообщение.Это схема платы инфракрасного датчика biss0001 и файлы дизайна печатной платы. Проекты электроники, схема усилителя tda7294, схемы усилителя звука на печатной плате, микросхема усилителя. Я сделал его печатную плату на программном обеспечении, и после разработки печатной платы я искал хорошего и доступного производителя печатных плат, а затем я узнал о pcbgogo и после файла gerber. На рисунках 23, 24 показаны характеристики системы с точки зрения искажений и выходной мощности на различных частотах (измеренные на печатной плате, показанной на рисунке 21).

Это схема платы инфракрасного датчика biss0001 и файлы дизайна печатной платы. Усилитель мощности tda7294 предназначен для использования сабвуферных динамиков, потому что усилитель с микросхемой tda7294 оснащен сабвуфером этот усилитель мощности сабвуфера вы можете загрузить файл gerber с двухслойной печатной платой размером 10x10 см, файл находится в конце сообщение. Alibaba.com предлагает 847 tda7294 усилителей на печатных платах. Я сделал его печатную плату на программном обеспечении, и после разработки печатной платы я искал хорошего и доступного производителя печатных плат, а затем я узнал о pcbgogo и после файла gerber.Плата усилителя звука на 200 Вт diy tda 7294 ic (хинди электроника) electroindia.

Tda7294 Компоновка печатной платы усилителя сабвуфера Электронная схема от 3.bp.blogspot.com 2x100w 200w моно выход может использоваться как. Stmicroelectronics, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Технические характеристики усилителя мощности tda7294 и tda7293 и тестирование качества звука, см. Здесь полную принципиальную схему, макет печатной платы и некоторые видео.Плата усилителя звука на 200 Вт diy tda 7294 ic (хинди электроника) electroindia. Вы можете использовать эти файлы для перепроектирования вашей платы или вы можете научиться проектировать файлы схем и печатных плат, используя исходные файлы схемы. На рисунках 23, 24 показаны характеристики системы с точки зрения искажений и выходной мощности на различных частотах (измеренные на печатной плате, показанной на рисунке 21). Типовое приложение и испытательная схема. Усилитель мощности tda7294 предназначен для использования сабвуферных динамиков, потому что усилитель с микросхемой tda7294 оснащен сабвуфером этот усилитель мощности сабвуфера вы можете загрузить файл gerber с двухслойной печатной платой размером 10x10 см, файл находится в конце сообщение.

В файлах дизайна платы разработки есть еще несколько микросхем, например 9014 и так далее.

Это схема платы инфракрасного датчика biss0001 и файлы дизайна печатной платы. Типовое приложение и испытательная схема. Alibaba.com предлагает 847 tda7294 усилителей на печатных платах. .datasheet, схема tda7294, таблица данных tda7294: В файлах дизайна платы разработки есть некоторые другие микросхемы, такие как 9014 и так далее. См. Другие идеи об усилителе звука, схеме электроники, усилителях мощности.Tda7294 200w может питать цепь через мостовое соединение 2 tda7294 используется для установленного кулера процессора и может иметь очень маленький размер печатной платы. Stmicroelectronics, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. 2x100w 200w моно выход может использоваться как. Недорогие схемы, покупайте качественную бытовую электронику напрямую от поставщиков китая: fannyda tda7293 7294 2 канала с защитой от звукового сигнала универсальная звуковая плата пустая плата пользуется бесплатной доставкой по всему миру! Около 0% из них являются жесткими печатными платами, 0% - печатными платами и 2% - прочими печатными платами и печатными платами. Ограниченная по времени распродажа, легкий возврат. На рисунках 23, 24 показаны характеристики системы с точки зрения искажений и выходной мощности на различных частотах (измеренные на печатной плате, показанной на рисунке 21).

См. Дополнительные идеи об усилителе звука, схемах электроники, усилителях мощности. Это схема платы инфракрасного датчика biss0001 и файлы дизайна печатной платы. Stmicroelectronics, alldatasheet, datasheet, сайт поиска данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.На рисунках 23, 24 показаны характеристики системы с точки зрения искажений и выходной мощности на различных частотах (измеренные на печатной плате, показанной на рисунке 21). Я сделал его печатную плату на программном обеспечении, и после разработки печатной платы я искал хорошего и доступного производителя печатных плат, а затем я узнал о pcbgogo и после файла gerber.

Почему существуют только катастрофические версии печатных плат для Tda7293 Tda7294 Lm3886 и т. Д. Доступны катастрофические версии Close Image from i.pinimg.com Дешевые схемы, покупайте качественную бытовую электронику напрямую от поставщиков китая: fannyda tda7293 7294 2 канала с защитой от звукового сигнала универсальный звук pcb пустая плата пользуется бесплатной доставкой по всему миру! Это схема платы инфракрасного датчика biss0001 и файлы дизайна печатной платы. Усилитель мощности tda7294 предназначен для использования сабвуферных динамиков, потому что усилитель с микросхемой tda7294 оснащен сабвуфером этот усилитель мощности сабвуфера вы можете загрузить файл gerber с двухслойной печатной платой размером 10x10 см, файл находится в конце сообщение.Вы можете использовать эти файлы для перепроектирования вашей платы или вы можете научиться проектировать файлы схем и печатных плат, используя исходные файлы схемы. В файлах дизайна платы разработки есть еще несколько микросхем, например, 9014 и так далее. Около 0% из них являются жесткими печатными платами, 0% - печатными платами и 2% - прочими печатными платами и печатными платами. Плата усилителя звука на 200 Вт diy tda 7294 ic (хинди электроника) electroindia. .datasheet, tda7294 circuit, tda7294 data sheet:

Это схема платы инфракрасного датчика biss0001 и файлы дизайна печатной платы.

Stmicroelectronics, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Типовое приложение и испытательная схема. Tda7294 200w может питать цепь через мостовое соединение 2 tda7294 используется для установленного кулера процессора и может иметь очень маленький размер печатной платы. .datasheet, tda7294 circuit, tda7294 data sheet: Это схема платы инфракрасного датчика biss0001 и файлы дизайна печатной платы.Технические характеристики усилителя мощности tda7294 и tda7293 и тестирование качества звука, см. Здесь полную принципиальную схему, макет печатной платы и некоторые видео. Благодаря широкому диапазону напряжений и. Alibaba.com предлагает 847 tda7294 усилителей на печатных платах. Плата усилителя звука на 200 Вт diy tda 7294 ic (хинди электроника) electroindia. В файлах дизайна платы разработки есть еще несколько микросхем, например, 9014 и так далее. Недорогие схемы, покупайте качественную бытовую электронику напрямую от поставщиков китая: fannyda tda7293 7294 2 канала с защитой от звукового сигнала универсальная звуковая плата пустая плата пользуется бесплатной доставкой по всему миру! Вам доступно большое количество вариантов печатной платы усилителя tda7294. 2x100w 200w моно выход может быть использован в качестве.

Источник: file.pcbway.com

tda7294 200w может питать цепь через мостовое соединение 2 tda7294 используется для установленного кулера процессора и может иметь очень маленький размер печатной платы. Вам доступен широкий выбор печатных плат усилителя tda7294 Stmicroelectronics, все технические данные, таблицы данных, сайт поиска электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Вы можете использовать эти файлы для перепроектирования вашей платы или вы можете научиться проектировать файлы схем и печатных плат, используя эти исходные файлы.схема. Я сделал его печатную плату на программном обеспечении, и после разработки печатной платы я искал хорошего и доступного производителя печатных плат, а затем я узнал о pcbgogo и после файла gerber.

Источник: image.easyeda.com

Вам доступен широкий выбор печатных плат усилителя tda7294 Stmicroelectronics, все технические данные, технические данные, сайт поиска технических данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.Tda7294 200w может питать цепь через мостовое соединение 2 tda7294 используется для установленного кулера процессора и может иметь очень маленький размер печатной платы. Усилитель мощности tda7294 предназначен для использования сабвуферных динамиков, потому что усилитель с микросхемой tda7294 оснащен сабвуфером этот усилитель мощности сабвуфера вы можете загрузить файл gerber с двухслойной печатной платой размером 10x10 см, файл находится в конце сообщение. Ограниченная по времени распродажа, легкий возврат.

Источник: 2.bp.blogspot.com

. техническое описание, схема tda7294, технический паспорт tda7294: плата звукового усилителя мощностью 200 Вт diy tda 7294 ic (hindi electronics) electroindia. На рисунках 23, 24 показаны характеристики системы с точки зрения искажений и выходной мощности на различных частотах (измеренные на печатной плате, показанной на рисунке 21). Проекты электроники, схема усилителя tda7294, схемы усилителя звука на печатной плате, микросхема усилителя. Недорогие схемы, покупайте качественную бытовую электронику напрямую от поставщиков китая: fannyda tda7293 7294 2 канала с защитой от звукового сигнала универсальная звуковая плата пустая плата пользуется бесплатной доставкой по всему миру!

Источник: www.king-pcb.com

tda7294 200w может питать цепь через мостовое соединение 2 tda7294 используется для установленного кулера процессора и может иметь очень маленький размер печатной платы. Недорогие схемы, покупайте качественную бытовую электронику напрямую от поставщиков китая: fannyda tda7293 7294 2 канала с защитой от звукового сигнала универсальная звуковая плата пустая плата пользуется бесплатной доставкой по всему миру! Вы можете использовать эти файлы для перепроектирования вашей платы или вы можете научиться проектировать файлы схем и печатных плат, используя эти исходные файлы.схема. Плата усилителя звука на 200 Вт diy tda 7294 ic (хинди электроника) electroindia. Вам доступен широкий выбор печатных плат усилителя tda7294

Источник: theorycircuit.com

Узнайте больше об аудиоусилителе, электронных схемах и усилителях мощности. Усилитель мощности tda7294 предназначен для использования сабвуферных динамиков, потому что усилитель с микросхемой tda7294 оснащен сабвуфером этот усилитель мощности сабвуфера вы можете загрузить файл gerber с двухслойной печатной платой размером 10x10 см, файл находится в конце сообщение..datasheet, схема tda7294, таблица данных tda7294: 2x100w 200w моно выход может использоваться как. В файлах дизайна платы разработки есть еще несколько микросхем, например, 9014 и так далее.

Источник: xtronic.org

На рисунках 23, 24 показаны характеристики системы с точки зрения искажений и выходной мощности на различных частотах (измеренные на печатной плате, показанной на рисунке 21). Tda7294 200w может питать цепь через мостовое соединение 2 tda7294 используется для установленного кулера процессора и может иметь очень маленький размер печатной платы.Вы можете использовать эти файлы для перепроектирования вашей платы или вы можете научиться проектировать файлы схем и печатных плат, используя исходные файлы схемы. 2x100w 200w моно выход может использоваться как. Благодаря широкому диапазону напряжений и.

Источник: i.pinimg.com

Stmicroelectronics, alldatasheet, datasheet, datasheet, поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Я сделал его печатную плату на программном обеспечении, и после разработки печатной платы я искал хорошего и доступного производителя печатных плат, а затем я узнал о pcbgogo и после файла gerber.Благодаря широкому диапазону напряжений и. .datasheet, tda7294 circuit, tda7294 data sheet: Вам доступен широкий выбор печатных плат усилителя tda7294

Источник: i.pinimg.com

Продажа с ограниченным сроком действия, легкий возврат. Усилитель мощности tda7294 предназначен для использования сабвуферных динамиков, потому что усилитель с микросхемой tda7294 оснащен сабвуфером этот усилитель мощности сабвуфера вы можете загрузить файл gerber с двухслойной печатной платой размером 10x10 см, файл находится в конце сообщение.Типовое приложение и испытательная схема. Проекты электроники, схема усилителя tda7294, схемы усилителя звука на печатной плате, микросхема усилителя. Технические характеристики усилителя мощности tda7294 и tda7293 и тестирование качества звука, см. Здесь полную принципиальную схему, макет печатной платы и некоторые видео.

Источник: content.instructables.com

На рисунках 23, 24 показаны характеристики системы с точки зрения искажений и выходной мощности на различных частотах (измеренные на печатной плате, показанной на рисунке 21).Около 0% из них являются жесткими печатными платами, 0% - печатными платами и 2% - прочими печатными платами и печатными платами. Недорогие схемы, покупайте качественную бытовую электронику напрямую от поставщиков китая: fannyda tda7293 7294 2 канала с защитой от звукового сигнала универсальная звуковая плата пустая плата пользуется бесплатной доставкой по всему миру! Ограниченная по времени распродажа, легкий возврат. Благодаря широкому диапазону напряжений и.

Источник: content.instructables.com

Около 0% из них - это жесткие печатные платы, 0% - печатные платы и 2% - другие печатные платы и печатные платы.

Источник: xtronic.org

Благодаря широкому диапазону напряжений и.

Источник: xtronic.org

Проекты электроники, tda7294 схема усилителя небольшая печатная плата аудио схемы усилителя, микросхема усилителя.

Источник: xtronic.org

2x100 Вт 200 Вт моно выход может использоваться как.

Источник: www.xtronic.org

Продажа с ограниченным сроком действия, легкий возврат.

Источник: easyeda.com

Усилитель мощности tda7294 предназначен для использования с сабвуферными динамиками, поскольку усилитель с микросхемой tda7294 оснащен сабвуфером этот усилитель мощности сабвуфера вы можете загрузить файл gerber с двухслойной печатной платой размером 10x10 см, файл находится по адресу конец поста.

Источник: www.king-pcb.com

Это схема платы инфракрасного датчика biss0001 и файлы проекта печатной платы.

Источник: image.easyeda.com

200 Вт плата аудиоусилителя diy tda 7294 ic (хинди электроника) electroindia.

Источник: 1.bp.blogspot.com

tda7294 200w может питать цепь через мостовое соединение 2 tda7294 используется для установленного кулера процессора и может иметь очень маленький размер печатной платы.

Источник: theorycircuit.com

Это схема платы инфракрасного датчика biss0001 и файлы проекта печатной платы.

Источник: i.ibb.co

Stmicroelectronics, alldatasheet, datasheet, datasheet поисковый сайт для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.

Источник: www.programmersought.com

Типичное применение и испытательная схема.

Источник: i.pinimg.com

Alibaba.com предлагает 847 tda7294 усилителей на печатных платах.

Источник: www.programmersought.com

Это схема платы инфракрасного датчика biss0001 и файлы дизайна печатной платы.

Источник: www.dhresource.com

Усилитель мощности tda7294 предназначен для использования с сабвуферными динамиками, потому что усилитель с микросхемой tda7294 оснащен сабвуфером этот усилитель мощности сабвуфера вы можете загрузить файл гербера с двойным слоем Размер платы 10х10см, файл в конце поста.

Источник: i.ytimg.com

Вам доступны различные варианты печатных плат усилителя tda7294

Источник: file.pcbway.com

Усилитель мощности tda7294 предназначен для использования с сабвуферными динамиками, поскольку усилитель с микросхемой tda7294 оснащен сабвуфером Этот усилитель мощности сабвуфера вы можете скачать файл gerber, с двухслойной печатной платой размером 10x10 см, файл находится в конце сообщения.

Источник: 320volt.com

Stmicroelectronics, alldatasheet, datasheet, datasheet, поисковый сайт электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников.

Источник: i0.wp.com

Технические характеристики усилителя мощности Tda7294 и tda7293 и тестирование качества звука, см. Здесь полную принципиальную схему, макет печатной платы и некоторые видео.

Источник: i0.wp.com

Около 0% из них - это жесткие печатные платы, 0% - печатные платы и 2% - другие печатные платы и печатные платы.

Источник: image.made-in-china.com

.datasheet, tda7294 circuit, tda7294 data sheet:

Источник: sc01.alicdn.com

2x100w 200w моно выход может использоваться как.

Источник: content.instructables.com

Вы можете использовать эти файлы для изменения дизайна вашей платы или вы можете научиться проектировать схемы и файлы печатных плат, используя эти исходные файлы. Схемы.

Источник: i.ytimg.com

Вы можете использовать эти файлы для изменения дизайна вашей платы или вы можете научиться проектировать схемы и файлы печатных плат, используя эти исходные файлы. Схемы.

Источник: i.ytimg.com

Распродажа с ограниченным сроком действия, легкий возврат.

Плата усилителя сабвуфера 100 Вт

Высокая выходная мощность - выходная мощность 100 Вт RMS при использовании динамиков на 8 Ом. *. 300 500 Вт Усилитель мощности сабвуфера ... Amazon Com Hifi 1500 Вт Мощная плата финального моно усилителя Усилитель мощностью 400 Вт 2 0 Версия Youtube Skar Audio Rp 1500 1d 1500 Вт моноблочный автомобильный усилитель класса D ... Diy Схема усилителя Mosfet мощностью 100 Вт Самодельные проекты схем A Вам доступен широкий выбор 100-ваттных усилителей, например 2 (2.0), 1 и 4. Сабвуфер мощностью 100 Вт для домашней схемы ~ AmplifierCircuits.com. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов. Отличные новости! Вы попали в нужное место, чтобы купить плату усилителя сабвуфера мощностью 100 Вт. входное напряжение 12-0-12, входной ток от 1,5 до 3 ампер, мощность 100 Вт, подключите 2 динамика и 1 сабвуфер. Tusker - 100-ваттная плата усилителя TDA7294, одиночная микросхема, усилитель компактного размера для низкопрофильных мощных приложений. Низкие искажения - общий коэффициент гармонических искажений 0,1% при выходной мощности 20 Вт с использованием динамиков на 8 Ом и синусоидального входа 1 кГц.*. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели плату усилителя сабвуфера мощностью 100 Вт на AliExpress. Продолжая использовать AliExpress, вы соглашаетесь с использованием файлов cookie (подробнее см. В нашей Политике конфиденциальности). Транзисторы Q1 и Q2 образуют каскад предусилителя. 2 доллара за 10 печатных плат и 6 долларов за трафарет: https://jlcpcb.com Вы можете получить скидку до 30% на печатные платы и 20% на трафареты. В начале первого каскада усиления секция фильтра блокирует нежелательные частотные шумы. Металлический язычок микросхемы U1 подключен к отрицательному источнику питания изнутри, поэтому при установке микросхемы U1 на радиаторе необходима надлежащая изоляция.Он может быть назван в честь вас. Автомобильный автомобильный сабвуфер Аудиодинамик - 6,5-дюймовый конус из непрессованной бумаги, черная пластиковая корзина, Du… Этот пластинчатый усилитель обеспечивает очень стабильную работу с полной защитой от перегрузки. * согласно техническому описанию TDA7294 STMicroelectronics. Следовательно, 100-ваттный усилитель будет воспроизводить звук лишь немного громче, чем 50-ваттный усилитель. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. Входной сигнал подается на контакт № 3 (неинвертирующий вход) через R1 и C2.Bluejay - стереофоническая плата высоких частот с высоким усилением и регулируемым источником питания. Сохранено Swapna Sekhar Paul $ 23,12 за доставку. Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить. Nobsound NS-03G Усилитель сабвуфера Миниатюрный сабвуфер мощностью 100 Вт (черный) NS-03G - вспомогательный усилитель мощности для пассивного сабвуфера. Плата усилителя Tusker TDA7294, чтобы сделать свою собственную -.| Шоппинг в Великобритании Что сказать, по лесам нашей страны до сих пор бродит небольшое количество бивней, они величественны. 119,99 долларов США. Сделано в Индии Комплекты печатных плат усилителя DIY по лучшей цене. - Он состоит из 2,1 каналов мощностью 50 Вт * 2 + 100 Вт (левый / правый канал и канал сабвуфера). tpa3116d2 цифровой усилитель мощности сабвуфера. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить. Схема довольно проста, основную работу по усилению выполняет микросхема U1, а остальные - вспомогательные компоненты.8, 15 - это отрицательный вывод питания, а 1, 4 - выводы заземления. Начните самый лучший шоппинг прямо здесь. Обратите внимание, что он несовместим с активными / активными сабвуферами, а также с обычными динамиками. № контакта. - Сопротивление выходного динамика 4-8 Ом. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Полнодиапазонный сабвуфер LFE Полнодиапазонный низкочастотный сабвуфер Закрытый пластинчатый усилитель мощностью 150-200 Вт. Он в основном используется для улучшения качества низких частот аудиосигналов.Присмотритесь к блоку питания. Cheetah - плата квазикомплементарного усилителя мощностью 150 Вт, недорогой транзисторный выход NPN для приложений средней мощности. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. Принципиальная схема и пояснения усилителя звука мощностью 100 Вт Схема этого усилителя звука мощностью 100 Вт состоит из нескольких этапов. 2020 популярный сабвуфер nobsound, плата усилителя, цифровой сабвуфер, тенденции сабвуфера 100 Вт в бытовой электронике, инструментах, электронных компонентах и ​​расходных материалах, автомобилях и мотоциклах с цифровым усилителем с сабвуфером и сабвуфером nobsound, платой усилителя, цифровым сабвуфером, сабвуфером 100 Вт.Tusker прост, легок в изготовлении и обеспечивает высокую мощность со многими типами динамиков. Усилитель сабвуфера мощностью 100 Вт - это громкоговоритель, который генерирует низкочастотные аудиосигналы. Конструкция и работа схемы усилителя сабвуфера мощностью 100 Вт В 1970 году термин «сабвуфер» был введен «Кеном Крайзером». Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress. Он использует микросхему TPA3116D2 и может предложить высокую мощность 100 Вт. Между прочим, если вы хотите некое бессмертие, будьте ужасно умны и выработайте систему измерения.- Плата усилителя имеет диапазон частотной характеристики от 14 до 20 кГц. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. | Плата усилителя Bluetooth для Великобритании Hifi Stereo 2.1 TPA3116D2 2X50W + 100W 12V-24V Модуль усилителя мощности звука Регулировка низких и высоких частот для динамиков домашнего кинотеатра 5.0 из 5 звезд 5 £ 23,99 £ 23. Macaque - плата усилителя Hi-Fi мощностью 200 Вт, аналогичная схема со сверхнизкими искажениями для приложений средней мощности.Эта секция фильтра создается с использованием R3, R4 и C1, C2. 54,95 долларов США. Все об усилителе звука. Контакт № 9 (Stand by) - R6 поддерживает микросхему U1 в активном режиме, обеспечивая положительное напряжение. AliExpress никогда не уступит по выбору, качеству и цене. Транзисторы Q4… Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. * Напряжение питания и выходная мощность различаются, пожалуйста, внимательно прочтите техническое описание. | Шоппинг в Австралии Описание. Есть 675 поставщиков усилителей для сабвуфера мощностью 100 Вт, в основном расположенные в Азии.Fox2 - плата стереофонического усилителя TDA2030 мощностью 20 + 20 Вт, недорогое решение для применения в маломощных стереоусилителях. Контакт № 14 - это выходной контакт. Выделенный регулятор +5 В для модулей плеера USB / Bluetooth. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести усилитель для сабвуфера 100w по самой выгодной цене. Основными странами-поставщиками или регионами являются Китай, Тайвань, Китай и САР Гонконг, которые поставляют 99%, 1% и 1% 100-ваттных усилителей для сабвуфера ... И, если вы просто хотите побаловать себя и потратиться на максимум В дорогой версии AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции и сэкономить, на что вы можете рассчитывать.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Пример видео, показывающий процесс установки металлической пластины на радиатор. Функция отключения звука - Контакт № 10 (отключение звука) подключен к JP2. Печатная плата разработана с толстыми медными дорожками и большими площадками для пайки, что упрощает установку и пайку компонентов. Фильтр переменного тока находится справа, трансформатор посередине, а диодный мост и конденсаторы слева.7, 13 - положительное питание, контакт № А если вы новичок на AliExpress, мы откроем вам секрет. Как видите, TDA7294 требует очень мало компонентов. Изменение номинала любого из этих резисторов изменит коэффициент усиления усилителя. Этот 100-ваттный сабвуферный усилитель Dayton Audio SA100 с регулируемым кроссовером, входами высокого и низкого уровня, автоматическим включением / выключением и переключателем поворота фазы идеально подходит для создания собственного активного сабвуфера. Купите самую лучшую и новейшую плату усилителя сабвуфера на 300 ватт на banggood.com предлагает качественную плату усилителя сабвуфера мощностью 300 Вт в продаже с бесплатной доставкой по всему миру. Купите самую лучшую и новейшую плату усилителя мощностью 100 Вт на banggood.com, предложите качественную плату усилителя мощностью 100 Вт со скидкой с бесплатной доставкой по всему миру. Так что, используя мою печатную плату, вы можете поискать в Интернете и узнать их бедственное положение. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. И будет ли усилитель сабвуфера мощностью 100 Вт: 91 - 100 дБ, 75 - 90 дБ или Цвет Ultime Metallic Black, Компании по доставке хлеба рядом со мной, Кафе Остров Мэн, Современный шрифт мемов, Генератор граффити шрифтов Wildstyle, Ресторан Вега рядом со мной, Какой ты волк, Типы тостеров, Вызывает ли употребление чая черные губы, Mentos и реакция на кокс в организме человека,

Brutus - усилитель мощности аудио цепи стерео с мостом 2x 170 W

Tda7294

Схема усилителя с TDA7294 была большим успехом среди наших читателей, поэтому принесите больше, чем эту версию усилителя с TDA 7294 «Brutus», это прикладной мост к tda7294, который может обеспечить до 170 Вт при 8 Ом, 38 В постоянного тока.

Интегральная схема TDA7294, разработанная SGS Thompson (www.st.com), позволяет вам с небольшими деньгами получить полноценный усилитель, она разработана как аудиоусилитель класса AB и идеально подходит для использования в домашних системах, кинотеатрах и высококачественных усилителях. для легкой сборки. Он способен работать с нагрузками 4, 8 и 16 Ом (динамики). Он способен выдавать 100 Вт при 4 Ом, VS = + - 29 В, 100 Вт при 8 Ом, Vs = + - 38 В. Общее искажение составляет всего 0,1% при PO = от 0,1 до 50 Вт и F = 20 Гц при 20 кГц.

В этой версии мостового или мостового усилителя помните об импедансе динамиков! Рекомендуется минимум 8 Ом - 16 Ом при напряжении до + -38 Вольт.
R = 8 Ом VS = + - 25 В постоянного тока, PO = 150 Вт
R = 16 Ом Vs = + -35 В постоянного тока, Po = 170 Вт

Схема Брута - Схема усилителя с TDA 7294 - 170 Вт x2 - нажмите, чтобы увеличить

Схема мостового стерео Tda7294

Схема разделена на две основные части: блок питания и усилитель мощности.

Получайте новые сообщения по электронной почте:

Подписаться

Следите за нами в социальных сетях

Блок питания для Brutus - Блок питания состоит из трансформатора от 18-0-18 до 26-0-26 @ 350 ВА. Мостовой выпрямитель должен быть GSIB2580 или аналогичным, конденсаторы могут быть от 4,700 мкФ / 50 В до 10 000 мкФ / 50 В. Также есть 2 керамических конденсатора и 2 резистора, функция этих резисторов - разряжать большие электролитические конденсаторы при отключении цепи.

Усилитель мощности - Усилитель сконфигурирован для работы в стереофоническом мостовом стерео, с использованием 4 интегральных схем, резисторы R11, R12, R17, R18 (R) и R13, R14, R20, R21 (L) определяют коэффициент усиления усилитель звука. С этими компонентами установлено значение 30 дБ. Цепь отключения звука / ожидания подключена непосредственно к VCC цепи. Входное сопротивление определяется резисторами R4 и R9.

При сборке интегральных схем в радиаторе необходимо использовать изолированные втулки, чтобы избежать электрического контакта между металлическим корпусом ИС и радиатором.

Thermal Pad

Предлагаемый монтаж на печатной плате Brutus - мостовой стереоусилитель 2 x 170 Вт (всего 300 + Вт) - щелкните изображения, чтобы увеличить

Tda7294 Bridge Stereo Pcb BottomTda7294 Разводка мостовой стерео печатной платы Tda7294 Bridge Stereo Pcb Шелковый топ

О схемной сборке Brutus
Печатная плата, предлагаемая для этой сборки, является односторонней, чтобы облегчить в основном жизнь новичкам ... однако, если это простая лицевая сторона, есть перемычки! Соедините отрезки провода, соединяя точки между собой, обращая внимание на толщину перемычек в точках подключения питания.

Перечень материалов для монтажа усилителя в мостовом соединении Brutus

Детали Значение
Резисторы 1/4 Вт
R1, R2 27к
R3, R8 100 тыс.
R4, R9, R11, R13, R15, R16, R17, R19, R20, R22 22K
R5, R10 47к
R12, R14, R18, R21 680 Ом
R6, R7 4,7K ~ 10K - 2 Вт
Конденсаторы
C1, C2, C17, C18 1 мкФ / 250 В - полиэфирный конденсатор
C3, C6, C7, C8, C13, C14, C21, C22 22µF / 50V - электролитический конденсатор
C4, C5, C9, C10 4.700 мкФ ~ 10.000 мкФ / 50 В - электролитический конденсатор
C11, C12, C15 C16 100nF / 100V - Керамический конденсатор
C19, C20 220µF / 50V - электролитический конденсатор
Полупроводники
B1 Мостовой выпрямитель VSIb2580, GSIB2580, D25xb60, GBJ2510 или аналогичный
D1, D2 1N4148
IC1, IC2, IC3, IC4 TDA7294
Разъемы
L-IN Разъем клеммной колодки 2 винта - левый вход
L-OUT Разъем клеммной колодки 2 винта - левый выход
R-IN Разъем клеммной колодки 2 винта - вход правый
R-OUT Клеммная колодка разъема 2 винта - Выход правый
AC Клеммная колодка разъема 2 винта - трансформатор
Разное
Трансформатор 18-0-18 при 26-0-26 В перем. Тока / 8A
Печатная плата, сварка, провода, коробка, радиатор и т. Д.

Загрузите файлы PDF для установки стереоусилителя Мост: Silk Screen, PCB, сторона компонентов PCB, Silk screen, TDA7294 Eagle Library, TDA7294 Datasheet

Скачать PDF

Зеркало

Купить Наборы для поделок TDA7294 на Aliexpress с бесплатной доставкой по всему миру.

Теги Усилитель, усилитель tda, Аудио, Схемы, усилитель мощности, схема, стерео, tda, tda7294 7293, дизайн tda7294, tda7294 ic, tda7294 kit, tda7294 ne5532, выход tda7294, tda7294 pcb, tda7294 pdf, tda7294replacetda7294 стерео, tda7294replacetda7294 стерео, tda7294replace

Предыдущая

Видеоурок по делителю напряжения

- Делители напряжения и как их собрать

Видеоруководство по регулятору напряжения и схема зарядного устройства USB-гаджета

Далее

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
