Отличие резонатора от глушителя: Чем отличается резонатор от глушителя? | Статьи, обзоры

Содержание

Как устроены автомобильные глушители

Выхлопная система авто, как интуитивно понятно по названию, предназначена для выброса горячих отработанных газов. Чаще всего эту систему называют просто автомобильные глушители. Эта сложная конструкция требует тщательнейшего внимания. Выхлопная система многофункциональна, помимо вывода газа она предназначена еще и для того, чтобы уменьшать уровни шума и нейтрализовать газы, которые получаются при работе двигателя и сжигании топлива.

Помимо этого, данная система оказывает непосредственное влияние на динамические характеристики автомобиля, позволяя увеличить или уменьшить приемистость мотора. А так же качество, полюбившегося многим автолюбителям, приятного тембра звучания машины и определенный внешний вид, придаваемый машине выхлопной системой.

Выпускной коллектор AMS EVO T3/T4 Tubular Header для Mitsubishi Evolution

Теперь коснемся подробно устройство выхлопной системы любого современного автомобиля.

Устройство автомобильного глушителя

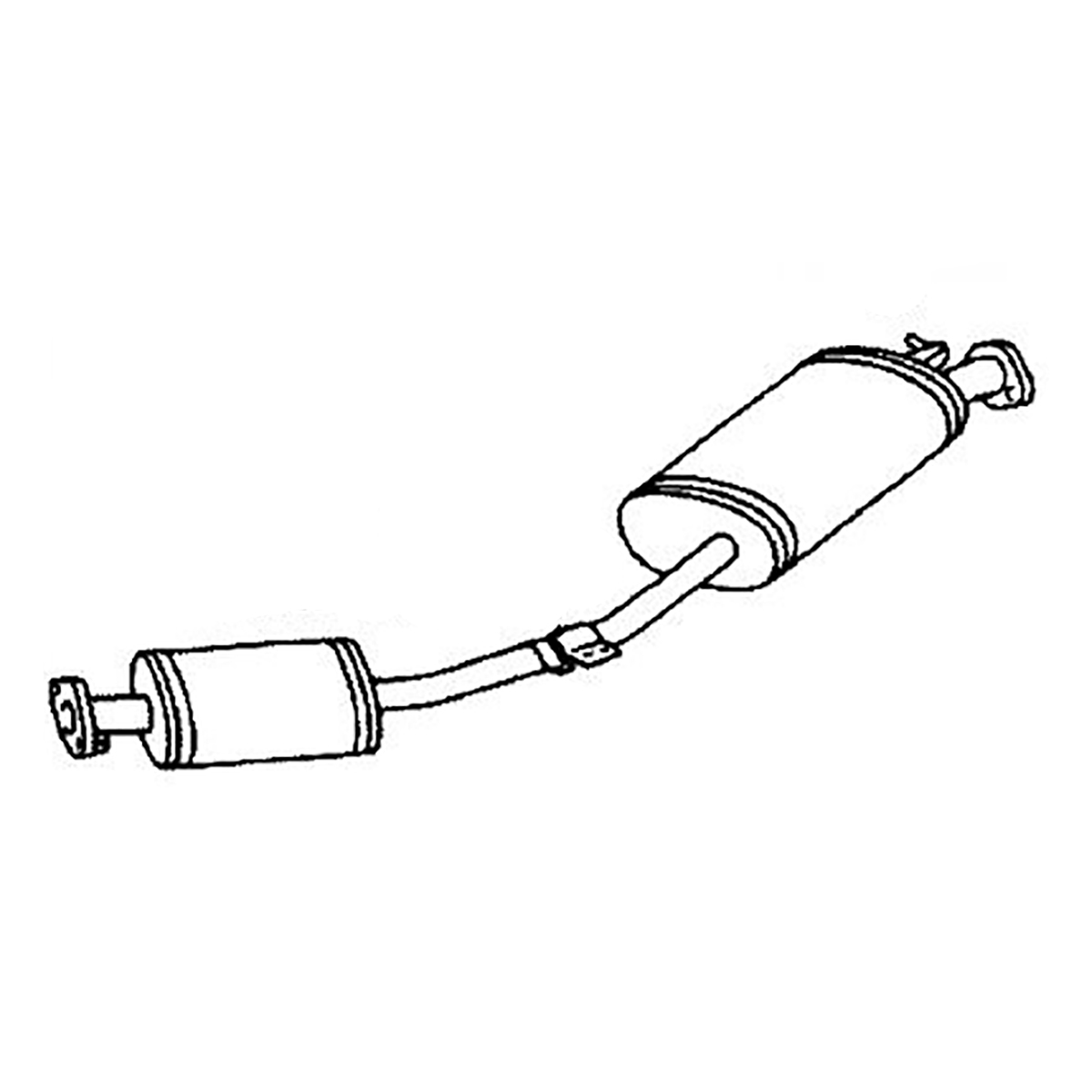

Выхлопная система авто состоит из следующих составных частей:

  • Коллектор.
    Он необходим для соединения нескольких газоотводящих труб, от каждого цилиндра, в одину;
  • Катализатор, элемент системы, предназначенный для снижения уровней токсичности выхлопных газов;
  • Приемная труба, которая нужна для соединения коллектора с катализатором;
    резонатор, отвечающий за подавление шумов;
  • Глушитель, выполняющий те же функции, что и резонатор, но изготавливающийся из материалов с самыми большими показателями по звукопоглощению;
  • Гофра — эластичный элемент системы, подавляющий вибрацию от двигателя;
  • Кислородные датчики. Принципиальное отличие резонатора и глушителя

Коллекторная система

Это самая ответственная часть конструкции. Коллекторная система напрямую подключена к двигательной системе и предназначена для вывода отработанных газов в глушитель. Данный узел переживает многочисленные нагрузки, отчего очень важен материал, из которого производится сам коллектор. Температуры отработанных газов, которые поступают в глушитель через коллекторную систему, могут превышать 1000 градусов Цельсия, что по плечу лишь закаленной стали.

Крепление также должно быть очень прочным, поэтому коллектор имеет наиболее сильное крепление, которое выдерживает любые динамические нагрузки.

Катализатор

Это устройство, которое занимается преобразованием токсичных выхлопных газов. Катализатор совершает изменение химической структуры: газы перерабатываются в менее токсичные примеси углекислого газа и азотные двуокиси. От его исправной работы полностью зависят основные экологические показатели  работы двигателя.

Резонатор

Резонатор необходим для понижения шумов и является средней частью системы выхлопного отвода. Принцип работы этого прибора состоит в том, что корпус создается определенным количеством частей, которые отражают воздушные потоки, т. е. представляют собой специальные акустические зеркала.

Гофра

Гофра — самый важный элемент для выхлопной системы. Во время работы двигателя постоянно возникают вибрационные помехи, влияющие и на выхлопную систему. Именно для погашения этих вибраций в элементную базу выхлопного отвода любого автомобиля входит гофра.

Замена прогоревшей гофры

Обычно гофра выполнена из нержавеющей стали и после выхода из рабочего состояния возможна лишь полная замена данного устройства. Гофра — очень эластичное устройство, которое обладает высокой надёжностью элементов и долговечностью, но не терпит повреждений механического рода и выхода из строя катализатора. Чаще всего гофра находится возле катализатора.

Глушители и их разновидности

Глушители автомобильные позволяет очень сильно понизить температурные, звуковые и токсичные характеристики отработанных газов двигателей. Для осуществления этих процессов нужен комплексный подход и для этого разработаны сложные системы, занимающиеся нейтрализацией токсичных веществ, а также комплекты поглощения шумов.

Обыкновенный автомобильный глушитель состоит из десятка различных частей, которые составляют систему выхлопоотвода.

Виды глушителей:

  • из нержавеющей стали;
  • из алюминированной стали;
  • прямоточные или спортивные глушители.

Глушители из нержавеющей стали наиболее распространены, поскольку самые дешевые из-за простоты материала. Они отлично подходят для современных машин и с легкостью выполняют все требуемые функции, потому-то и разработаны для всех марок автомобилей.

Глушители из алюминированной стали встречаются намного реже из-за более высокой стоимости материалов, но и служат дольше: от 6 до 10 лет. Такие глушители производятся на заказ и естественно, совсем немногие смогут позволить себе такое удовольствие, конечно же, для самой горячо любимой машины.

Изготовления прямоточной трассы из нержавейки

Спортивные глушители используются в основном для тюнинга авто, нужны, как ясно из названия для гоночных автомобилей, поскольку позволяют повысить скоростные характеристики.

Прямоток

Гоночные глушители, которые являются отличным тюнингом спортивного автомобиля называют прямоток. Из устанавливают на машину для снижения сопротивления выхода отработанных газов из двигателя, тем самым немножечко увеличивая КПД мотора. Благодаря прямотку можно немного повысить мощность двигателя, это усовершенствование позволит в несколько раз облегчить продувку цилиндров, что приведет к более легкой раскрутке мотора.

Принцип работы данной системы заключается в следующем: уменьшить как можно сильнее сопротивление на выходе отработанных газов из мотора. Суть в том, чтобы создать трассу отвода газов с наименьшим количеством поворотов, изгибов ииных сопротивлений. Достигается это тем, что устанавливается равнодлинный выпускной коллектор (паук), далее идет соединение по принципу 4-2-1 или 4-1 (если у нас 4х цилиндровый двигатель), резонатор, гофра и в конце прямоточный глушитель. Таким образом, увеличив диаметр выпускной трассы и уменьшив сопротивление мы получим увеличение мощности мотора за счет того, что мотору будет легче «дышать».

Основное отличие от стандартных глушителей это: диаметр выхлопной трубы и  количество сопротивлений на пути движения отработанных газов.

Грамотно скомпоновать и установить прямоток это не только установить спортивный глушитель, но и удачно приобрести это устройство из нержавеющей стали, содержащее карбоновую отделку, и заглушку для регулирования уровней шума. Кроме задней банки, для улучшения системы отвода выхлопов нужен будет прямоточный резонатор, чтобы заменить штатный. Важно позаботиться и о гофре, которую важно достать, учитывая необходимые радиус сечения и длину.

Mitsubishi Lancer Evolution VIII full custom exhaust

Для фиксации прямоточного глушителя и устойчивого закрепления его под днищем авто, чтобы прибор не стучал по структурным частям ходовых элементов или кузову, стоит задуматься и о специальных усиленных резинках. В работе для установки гоночного глушителя нужна сварка и специальный монтаж. Поэтому с целью экономии времени легче всего проводить установку на фирменных станциях обслуживания, где присутствует подъемник и необходимое оборудование. А опыт персонала позволит произвести установку быстро и тщательно, не задев покрытий и других элементов авто.

Глушитель hand made

Желающим создать автомобильный глушитель своими руками предлагаем следующую информацию. Тюнинг авто — ответственное дело важное и нужное, поэтому рекомендуется начать именно с подбора необходимых материалов. Прямоточный глушитель состоит из корпуса, специального наполнителя, сетки и перфорированной трубы.

Подбираем материал

Во-первых, нужно будет купить обыкновенный глушитель, стандартную трубу или цилиндр, край которого нужно «заглушить». Необходима стекловата или минеральная вата или какой-то иной изолирующий материал, выдерживающий температурное давление до 400 градусов по Цельсию.

Кроме того, необходимо найти жестяной лист и трубу, которая соответствует радиусу выхлопной системы авто, подвергаемого процессу тюнинга. Учитывайте, что громкость мотора будет зависеть от радиуса трубы, чем больше радиус, тем тише звук при работе мотора. Но чрезмерно не увлекайтесь, диаметр не должен превышать 12 сантиметров.

Приступаем к работе

После приобретения всех необходимых расходных материалов можно приступить к работе. Сначала стоит удалить существующий глушитель авто. На приобретенной трубе проделываем множество сквозных отверстий, радиус таких отверстий должен не превышать 4 сантиметра.

В трубе делаем отверстие под банку. Теперь берем банку и с одной стороны сооружаем заглушку. Через отверстие ставим в нее трубу, привариваем заготовку и прикрепляем ко дну авто. После этого очень важно провести обезжиривание материала и его покраску для увеличения срока службы. На заключительном этапе нужно набить термоизоляционным материалом прямоточный глушитель.

Глушители? На самом деле их не существует!


Многие люди практически ничего не знают о глушителях для стрелкового оружия. Все их сведения в этом вопросе почерпнуты из многочисленных фильмов и компьютерных игр.

Глушитель никогда не подавляет звук выстрела полностью. Представления многих обывателей о подобном устройстве и его действии основаны в первую очередь на работе звукорежиссеров. Многие представляют выстрел из оружия с глушителем как едва слышимый звук, но это не более чем звуковой эффект. Настоящие глушители для стрелкового оружия – это приспособления, которые действительно уменьшают звук выстрела на несколько десятков децибел, но далеко не полностью, защищая от звука выстрела в первую очередь самого стрелка.

Об устройстве глушителя


Классический оружейный глушитель представляет собой специальное дульное механическое устройство, которое может использоваться с различными моделями стрелкового оружия. Глушитель крепится к стволу, либо изначально является интегрированной частью конструкции стрелкового оружия. Основное предназначение данного устройства – ослабление звука выстрела, одновременно с этим прибор для бесшумной стрельбы (ПБС, распространенная в России аббревиатура) также скрывает пламя пороховых газов, что усложняет процесс обнаружения стрелка и не привлекает к нему дополнительного внимания.

Последнее особенно актуально для военных, так как обычным охотникам в лесу или стрелкам-любителям на стрельбище нет нужды прятаться. А вот военные при ведении боевых действий в сумерках или в ночные часы больше опасаются не звука выстрела, который малоинформативен в темноте, а ярких вспышек и искр. По вспышкам выстрела стрелка можно очень легко засечь, и он быстро превратится в хорошую мишень для вражеских солдат. Поэтому для военных именно скрытие пламени пороховых газов при стрельбе является гораздо более полезной функцией всех глушителей.


Глушители в разрезе
При этом у такого устройства есть и другие полезные качества, например, повышение кучности стрельбы. Специалисты отмечают, что и автомат, и винтовка с правильно установленным глушителем демонстрируют лучшую кучность стрельбы, чем без подобного приспособления. Одновременно с этим уменьшается и отдача оружия. Все это в совокупности и делает ПБС очень востребованными и на гражданском рынке в странах, где их продажа разрешена.

Классический глушитель чаще всего выглядит как пустотелый цилиндр, изготовленный из различных металлов: стали, меди или алюминия, в некоторых случаях используется ударопрочный пластик. Внутри такого цилиндра конструкторы расположили специальные камеры, предназначенные для отвода пороховых газов. В подавляющем большинстве случаев глушитель прикручивается к концу ствола стрелкового оружия по специально выполненной для этого резьбе.

Все виды глушителей, в том числе интегрированные в конструкцию оружия, снижают шум, который является следствием ударной волны воспламенившегося заряда, который и создает силу, выталкивающую пулю из канала ствола. В момент выстрела, образующиеся газы попадают сразу в несколько расположенных друг за другом камер внутри глушителя. В этих камерах они теряют скорость, одновременно с этим расширяясь и охлаждаясь. Благодаря этому газы выходят из глушителя, существенно потеряв свою скорость.


Глушитель или супрессор?


В наши дни не все согласны с самим определением глушителя (англ. silencer), к примеру, распространение в мире получил и такой термин, как «супрессор», который некоторые специалисты считают более точным. От английского слова suppressor (переводится как «подавитель»). При этом во многих странах приборы снижения уровня звука выстрела разрешены для продажи даже на гражданском рынке. К примеру, подобные устройства разрешены к свободному обороту в 42 штатах США. В то же время в России на законодательном уровне запрещены к продаже на гражданском рынке любые устройства для бесшумной стрельбы.

О том, что «глушитель» — не лучший термин для обозначения приборов для бесшумной стрельбы, говорят достаточно много. К примеру, один из эпизодов очень известной американской научно-популярной передачи «Разрушители легенд» был посвящен развенчанию телевизионного представления обывателя о подобных устройствах. Для этого они использовали оружие под патрон .45 (11,34х23 мм) и 9-мм пистолет. Из каждого образца оружия сделали по три выстрела, записав звук с помощью профессионального звукорежиссера, специалиста в области акустики. Эксперимент провели как с использованием приборов для снижения звука выстрела, так и без.

Эксперимент показал, что звук выстрела из пистолетов без использования супрессоров равняется 161 дБ, а при их использовании снижается до 128 дБ. При этом зафиксированная разница в 33 дБ – это очень значительная величина, особенно для человеческого слуха, такое снижение уровня шума делает звук выстрела безопасным. Одновременно с этим обычный разговор на расстоянии метра от человека фиксируется на уровне 60 дБ – это базовое значение относительной громкости. В то же время 128 дБ, которые были зафиксированы при стрельбе с использование супрессора, – это действительно тише, но одновременно и в 115 раз громче, чем базовый разговор двух людей, находящихся друг от друга на расстоянии метра.


Эксперимент показал, что человек услышит звук выстрела из пистолета с глушителем так же четко, как разговаривающего с ним собеседника, на расстоянии в 34 фута (10,36 метра), то есть на расстоянии сопоставимом с шириной многополосной городской улицы. Без глушителя расстояние отличной слышимости вырастет до 50,5 фута или 15,4 метра.

При этом любой глушитель – это не орудие для убийц и не практически бесшумное приспособление, а именно такой образ сформировался благодаря кинематографу. На самом деле военные и представители правоохранительных органов любят подобные устройства по четырем основным причинам: дополнительный вес на стволе уменьшает отдачу и отброс дула наверх, а значит стрелку легче целиться и держать мишень на мушке; также устройство значительно снижает уровень шума, делая его безопасным для стрелка; уменьшает отклонение пули и совершенно удаляет вспышку от выстрела. В совокупности все это делает стрелковое оружие более безопасным, надежным и простым в использовании.

Основные преимущества использования супрессора для стрелка


Как мы уже выяснили, супрессоры интересуют военных в первую очередь как устройства, которые убирают вспышку и повышают точность стрельбы. Для обычных пользователей стрелкового оружия повышение комфорта стрельбы за счет снижения отдачи тоже важно, но основное преимущество и достоинство всех супрессоров – защита органов слуха стрелка. Для охотников и стрелков-любителей – это основное преимущество, о котором многие из них даже не догадываются. При этом именно громкий звук выстрела в 2/3 случаев приводит к ослаблению уровня слуха у охотников и стрелков, приводя к тугоухости. А, к примеру, у спортсменов-стрелков врачи фиксируют резкий рост случаев невритов слухового нерва.
Пользуясь на охоте обычным ружьем, мы обрекаем себя на очень громкие звуки выстрелов – обычно более 150 дБ. Как известно, все познается в сравнении. К примеру, звук работающего отбойного молотка не превышает 110 дБ, а звук сирены спешащей на экстренный вызов машины скорой помощи не превышает 120 дБ. Использование приборов снижения уровня звука выстрела позволяет довести звук до приемлемых значений, снизив уровень шума на 20-35 дБ, чаще всего ниже порогового значения 140 дБ. Это значение является верхним безопасным пределом во многих странах, например в Германии супрессоры должны снижать звук выстрела не менее чем до 135-137 дБ. Так уровень шума в 160 дБ (выстрел из охотничьего ружья близко от уха) в состоянии привести человека в состояние шока, последствием может быть и разрыв барабанной перепонки.

О влиянии звука выстрелов на слух говорят многочисленные исследования, неслучайно в тире и на стрельбище, как и на соревнованиях, многие стрелки используют индивидуальные средства защиты слуха (наушники или беруши). Занятие стрельбой без подобных приспособлений через определенное время может привести к тугоухости, а в будущем – к глухоте. При этом подавляющее большинство охотников средствами защиты слуха не пользуется даже в странах, где приобрести устройства подавления звука выстрелов можно абсолютно легально. Аргументируют они это необходимостью лучше слышать все звуки и то, что происходит вокруг них в лесу. Как показывают проведенные опросы, примерно до 80 процентов охотников никогда не используют приспособления для защиты слуха.

Решение не самое дальновидное, так как многочисленные современные исследования говорят нам о том, что за каждые 5 лет занятий охотой у человека фиксируется снижение остроты слуха на 7 процентов. Наиболее большие проблемы у охотников проявляются в восприятии звуков высокой частоты, отмечает «Русский охотничий портал».


Использование супрессоров на охоте
В то же время использование современных супрессоров позволяет снизить звук выстрела на несколько десятков децибел. Это позволяет уменьшить шум до такой степени, чтобы сравнить эффективность подобных устройств с эффективностью берушей или наушников. Как не трудно заметить, то, что мы все в обиходе привыкли называть глушителем, фактически таковым устройством не является: звук выстрела лишь снижается до такого уровня, который безопасен для слуха стрелка. Звук стрельбы из стрелкового оружия никогда не устраняется полностью.

Помимо безопасности для ушей стрелка, современные супрессоры или подавители звука выстрела имеют и другое преимущество. Многие стрелки замечают, что ведение огня из оружия с супрессором оказывается для них более комфортным. По их впечатлениям, уровень отдачи оружия падает на 20-30 процентов, что является очень существенной величиной.

Все это в совокупности говорит нам о том, что супрессоры ждет очень хорошее будущее, даже несмотря на тот факт, что в некоторых странах они запрещены. Несмотря на существующие ограничения, рынок подобных устройств растет и испытывает настоящий бум, что демонстрируют многочисленные оружейные выставки. Это не представляется чем-то удивительным. В некоторых странах их уже разрешили использовать во время охоты, а начинающим стрелкам они помогают преодолевать боязнь выстрела, когда человек инстинктивно закрывает глаза при нажатии на спуск. Но самое главное, подобные устройства хорошо защищают слух охотников, стрелков, а также охотничьих собак: не будем забывать и о братьях наших меньших.

Резонатор глушителя выхлопной системы автомобиля Для чего нужен как устроен и принцип работы резонатора

Части глушителя

Эта система не однородна, она собирается из нескольких частей, а именно их пять:

  • Это выпускной коллектор, сейчас многие могут сказать — что он не относится к глушащей системе, но он с ней взаимодействует напрямую – основное его назначение отводить газы из двигателя, поэтому я все же его включу в схему.
  • Приемная труба.
  • Катализатор.
  • Резонатор.
  • И последняя часть, собственно сам глушитель.

Про выпускной коллектор мы с вами поговорили, также можете почитать про него в этой статье. Переходит сразу к приемной трубе. Она создана для соединения выпускного коллектора и катализатора. Вроде что на нее обращать внимание, труба и труба – НО, в ней зачастую устанавливают так называемый виброгаситель (попросту гофру), которая призвана гасить вибрации от двигателя и не передавать их дальше, ни на кузов, ни на глушитель.

Катализатор – призван бороться с отработанными газами, а именно с их отчисткой. Выхлоп, который идет от силового агрегата содержит много вредных элементов. Катализатор дожигает их, делая – безвредными, концентрация падает в разы. Конечно совсем отчистить не получается, но прогресс на лицо. Если бы не было катализаторов, мегаполисы просто задохнулись от выхлопных газов. Про его устройство читаем здесь.

Резонатор и глушитель – эти две части уже борются с потоком газов и звуком, они предназначены в первую очередь для гашения звука и только во вторую снижения температуры. Газы, которые прошли катализатор, по трубам достигают сначала резонатора, а уже затем самого глушителя.

Основные неисправности резонатора.

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

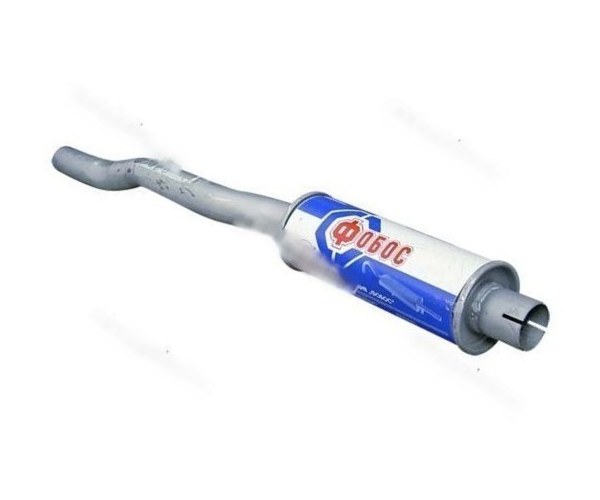

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

  • Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
  • Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

  1. Увеличение шума в системе выхлопа – происходит из-за плохой работы резонатора, и вследствие чего не позволяет действовать глушителю в режиме оптимальной работы.
  2. Наличие звенящего или дребезжащего звука в резонаторе – происходит, из-за болтания в камерах резонатора кусков оторванного металла, возникших в результате разрушения или прогара деталей в резонаторе.
  3. Понижение мощности двигателя – происходит из-за “закупоривания” резонатора в процессе его разрушения, вследствие чего пропускная способность нарушается. Также данная неисправность нарушает процесс отражения и гашения пульсации газов выхлопа.

Подробнее об устройстве глушителя и резонатора

Устройство резонатора предусматривает следующие элементы:

  • впускные и выпускные камеры, разделенные сеткой;
  • отражатели.

Наличие камер в дополнительном резонаторе позволяет постоянно расширять и сужать газовые потоки, поступающие рывками, благодаря чему пульсации сглаживаются, и обеспечивается равномерность потока. Для этих целей камеры также смещены относительно друг друга.

Отражатели, благодаря наличию перфорации, гасят остаточные потоки продуктов сгорания за счет трения газообразных частиц, перемещаемых внутри блока двумя различными направлениями. Это приводит к тому, для чего нужен резонатор — снижению громкости звука выхлопных газов.

Функционируют резонаторы за счет наличия большого количества закрытых полостей, которые связаны с выхлопной трубой множественными отверстиями. Такая схема позволяет формировать звуковые колебания различной частоты, изменяемой при трении газов о внутреннюю поверхность устройства.

Если честно, то сейчас нет одинакового строения глушителя, каждый производитель ищет свое решение и способы производства. Но почему так?

Это достаточно сложный цикл, ведь глушитель должен поглощать звук, но и не лишать двигатель мощности. Как заверяют производители, машину можно сделать практически бесшумной, установив еще один резонатор и нарастив объем глушителя — вот только мощности от двигателя будет «отжираться» значительно.

Если штатный вариант отнимает от 5 до 7%, то установка новых резонаторов увеличит этот показатель до 10 – 15%! А оно нам нужно? Вот и химичат производители над идеальной формой, чтобы слышен был только «шелест» силового агрегата, да и мощность была на уровне.

Какой резонатор в разрезе – если представить его разрез, то это несколько перфорированных труб внутри металлического корпуса, они находятся не на одном уровне, а как бы параллельны. Поток «отработки» — попадает в резонатор, где встречается сначала со стенками, теряя свое давление и часть звука.

Происходит это так, волна ударяется о стенку и возникает ответная волна, которая встречается с вновь поступившими газами – то есть энергия гасит сама себя. Затем в параллельную трубу поток проходит в другую камеру, там также встречается со стенкой, опять теряя часть энергии.

Внизу этой камеры есть третья труба, по которой газы поступают уже до глушителя. Таким образом, на уровне резонатора, гасятся 30 – 40% давления газа и его звука (в основном низкие тона). Но почему не все? Если сделать резонатор больше он попросту не поместится под машиной в середине — будет слишком большой объем, который также скрадет мощность двигателя.

Глушитель – находится сзади, где больше всего места. Он самый крупный из всех частей, по сути он мало чем отличается устройством от резонатора (также есть камеры и «глухие» стенки), только объемами. Еще одно отличие здесь встречается камера с так называемым поглотителем – из перфорированной трубы газы и звук проходят в поглотитель, оставляя там большую часть энергии и звука.

Камера – поглотитель, как я писал, сверху имеет перфорированную трубу (если простым языком просверленную множеством дырочек) и обложенной с ней рядом, мягким и пористым материалом поглотителем. В первую очередь поглощающим звуковые колебания.

Этим материалом может служить не горючее вещество:

  • Стекловала или прочая минеральная вата.
  • Металлическая стружка
  • Металлическая вата
  • Прочие пористые не горючие материалы

Таким образом, звук уходит в стекловату, оставляя там большую часть звуковой энергии. При поглощении мягки материал разогревается, но не горит из-за высокой устойчивости к возгоранию.

Нужно отметить, что глушителей в системе может быть и два! Например на каждые 3 — 4 цилиндра, с каждого бока силового агрегата.

Прямоточный глушитель

В обычных глушителях в процессе сопротивления отработанным выхлопным газам, теряется часть мощности мотора. Хоть этот расход и незначительный, многие автолюбители ищут способы, как сделать глушитель тише без потери мощностей двигателя. Для этих целей производители разработали специальные прямоточные модели.

Устройство такого глушителя отличается от привычной схемы. В отличие от штатных моделей, в прямоточных агрегатах мощность двигателя не только снижается, но и повышается, за счет использования энергии выходящих газов.

Суть работы «прямотоков» заключается в том, что при выходе газов из коллектора требуется меньшее сопротивление. Благодаря этому мотору не приходится затрачивать лишней энергии, чтобы преодолеть давление. Полученная разница преобразуется в полезную мощность движения.

Сам прямоточный глушитель представляет собой прямую трубу с перфорированной поверхностью. По большому счету она заключена во внешний кожух. Внутри глушителя также есть разделители и камеры, просто их меньше, чем у штатных систем. Благодаря такой конструкции, отработанные выхлопные газы движутся по прямой и не встречают сильного сопротивления. В то же время, благодаря перфорированной поверхности они расширяются и свободно выходят.

Внешний кожух прямоточного глушителя покрыт специальным поглощающим составом, за счет чего газы, находящиеся внутри, не резонируют, а звук мотора не превышает допустимых пределов. Таким образом, уровень шума сводится к минимуму.

Чтобы усилить эффект некоторые автовладельцы используют дополнительные внешние сегменты.

Как еще можно снизить уровень шума глушителя

Также для снижения шума можно установить зеркальный глушитель. Такие модели работают по такому же принципу, как и акустические зеркала. Чаще всего зеркальные глушители можно встретить в выхлопных системах двухтактных моторов мотоциклов и скутеров. Устройство глушителя в этом случае представляет собой выпускное колено и резонаторную банку, в которой отработанные газы «утихомириваются».

Подобный принцип используется в системах автомобилей ВАЗ 2107, Нива, 2115 и многих других.

Помимо этого существуют поглотительные и ограничительные глушители, которые также понижают шум.

Каким образом увеличивает мощность?

Сверху заикнулся об этом – сейчас хочу немного раскрыть тему. Да все просто – вспомните турбины, которые работают на отработанных газов? Откуда они черпают энергию? Конечно от выхлопных газов которые потоком идут от двигателя и после через различные ответвления, в таком примере даунпайп, попадают на горячее колесо турбины. Таким образом, можно дополнительно снимать до 10 — 15% КПД.

Пару слов о прямотоках

Про это у меня есть отдельная статья, почитайте. Вот только некоторым из нас с вами не нужен акустический комфорт – важна только мощность. Поэтому резонатор, да и сам глушитель модернизируются, у них убираются перегородки, которые «стопорят» газы – соответственно энергия на преодоление этих барьеров не тратиться, вот вам 5 7% к мощности двигателя.

А если убрать еще и катализатор, еще 5%. Таким образом можно добиться до 10% мощности что уже ощутимо!

Глушитель и глушители генератора

(что действительно снижает уровень шума)

Последнее обновление 14 сентября 2020 г., Скотт

Переносные генераторы - отличный инструмент для мобильной электросети, отключения электроэнергии и жилых автофургонов.

Тем не менее, они могут создавать сильный шум, который может причинять неудобства в сельской местности или на близлежащих территориях.

Если вы похожи на меня, вы хотите иметь возможность максимально снизить уровень шума от генератора .

Вот тут-то и пригодится переносной глушитель генератора или глушитель!

Глушитель или глушитель прикрепляется к выхлопной трубе вашего генератора и помогает подавить шум, производимый генератором.

Есть много способов снизить уровень шума вашего генератора, и в этом посте я собираюсь показать вам, что работает .

Насколько громко работают генераторы?

Вы не хуже меня знаете, что портативные генераторы громкие, но насколько они громкие?

Большинство портативных генераторов имеют уровень шума 70-100 децибел на расстоянии 23 футов (стандартное измерение).

Уровни шума будут различаться в зависимости от того, какую марку, модель и размер вы выберете - см. Этот пост о самых тихих брендах и моделях.

По моему опыту, если вы решите потратить немного больше денег заранее, вы можете получить более тихую модель, которая потребует меньшего приглушения звука, чем более дешевые модели.

Однако я понимаю, что дорогой генератор не у всех в кармане, поэтому знание , как заглушить более громкий генератор , может быть полезным.

Зачем мне отключать генератор?

Отключение звука или приглушение вашего генератора не только помогает вам не беспокоиться о постоянно громком двигателе , но также является щедрым действием для других людей вокруг вас .Использование генератора по соседству может раздражать ваших соседей, но демонстрация того, что вы хотя бы пытаетесь сдержать звук, будет иметь большое значение для взаимопонимания.

Тем, кто использует генератор в зимние месяцы, когда много снега, может потребоваться держать генератор рядом с домом или в гараже.

Это может значительно усилить звук; приглушенный звук действительно может помочь.

По какой бы то ни было причине вам может понадобиться заглушить генератор, я дам вам свои лучшие советы, как это сделать.

Могу ли я использовать автомобильный глушитель для отключения звука от генератора?

Да, вы правильно прочитали: вы можете использовать автомобильный глушитель, чтобы заглушить звук портативного генератора.

Хотя это не самый простой метод, если все сделано правильно, он может снизить уровень шума на 10-15 децибел. Все, что вам понадобится, - это автомобильный глушитель, немного творчества и несколько инструментов.

Глушитель Thrush 17711 Turbo
  • Корпус со 100% алюминированным покрытием для длительного срока службы
  • Трехпоточная конструкция обеспечивает классический звук Thrush
  • Диаметр входного отверстия глушителя: 2 дюйма, Диаметр выходного отверстия глушителя: 2 дюйма

Проверить цену на Amazon

сейчас когда я говорю «сделано правильно», я имею в виду тех, кто согнул, приварил и смонтировал правильные трубопроводы и переходники для выпуска без утечек .

Этот процесс требует большого мастерства.

Вы по-прежнему можете снизить уровень шума , просто прикрутив глушитель с помощью некоторых хомутов и гибкую трубку выпуска ; однако это не так эффективно, как сварка правильных трубопроводов.

Я скажу, что тип глушителя, который вы выберете, повлияет на ваш успех в глушении вашего генератора.

Вам нужно будет провести небольшое исследование конкретных характеристик и размеров глушителя, чтобы убедиться, что вы получите тот, который будет адекватно глушить и поместиться на вашем генераторе, но не навязчиво.

Использование глушителя глушителя генератора

Самый популярный способ правильно заглушить выхлоп генератора - использовать глушитель глушителя генератора.

Эти глушители устанавливаются на выхлопе портативного генератора, а действуют как глушитель, снижая уровень шума на 10-15 децибел. .

Проверить цену на Amazon

Их можно купить или изготовить дома; однако убедитесь, что у вас есть достаточные знания о том, как работают глушители и глушители, чтобы обеспечить достаточный поток выхлопных газов.

Приглушение звука фанерными досками

Один из самых быстрых и недорогих способов снизить уровень децибел вашего генератора - это приглушить звук фанерой.

Поместив прочную фанеру вокруг генератора , вы можете снизить уровень шума минимум на 10 децибел, что сделает его более терпимым в условиях соседства.

Для этого вам понадобятся обрезки фанеры, достаточно большие, чтобы простираться за пределы вашего генератора.

Затем вы положите их на свой генератор в форме коробки , чтобы отвести шум генератора на землю.

Это позволяет сдерживать и поглощать звук землей, а не окружающим миром.

Построение глушителя

Если вам нужно более комплексное решение, вы можете построить корпус глушителя, который устанавливается над генератором, чтобы заглушить шум, аналогично тому, как это делается при использовании фанеры.

Изготовление корпуса глушителя потребует обработки дерева, но это простой способ быстро и даже на ходу заглушить звук генератора.

Для этого вам нужно будет построить деревянную раму, которая надевается на ваш портативный генератор, и прикрепить фанеру, пенопласт или любой другой прочный материал, подходящий для строительства, который заглушит звук.

Создание внутренней и внешней коробки на раме и заполнение ее изоляцией уменьшит шум, сохраняя при этом легкий вес и эффективность коробки.

Следует помнить несколько вещей:

  • Добавьте ручку для облегчения работы
  • Обеспечьте достаточный поток воздуха , чтобы снизить вероятность перегрева
  • Добавьте вырез для удлинителя выхлопной трубы, чтобы обеспечить выхлоп вашего генератора для правильного потока

Эти шаги значительно снизят вероятность перегрева вашего генератора из-за недостаточного воздушного потока.

Я видел несколько коробок со встроенными вентиляторами , которые помогали охлаждать генератор во время его работы, так что возможности безграничны.

5 советов по снижению уровня шума

Хотя все вышеперечисленные методы помогут значительно улучшить уровень шума вашего генератора, есть несколько простых советов, которым вы можете следовать, чтобы уменьшить шумовое загрязнение.

1. Установите генератор вдали от дома

Хотя это кажется очевидным, это фактор, который часто упускают из виду при использовании портативного генератора.

Большинство генераторов производят 70-80 децибел на высоте 23 фута, что может быть больше, чем вы хотите слышать в своем доме.

При перемещении вашего генератора дальше от вашего дома и использовании более длинных удлинителей может легко снизить уровень шума, который вы слышите от портативного генератора.

2. Держите выхлопную трубу подальше от вашего дома

Если вы не можете переместить генератор подальше от вашего дома, все равно есть способы снизить уровень шума.

Один из простых приемов - направить выхлоп, основной источник шума , в сторону от вашего дома .

Звуковые волны распространяются, и их движение в направлении от вашего дома может иметь огромное значение по сравнению с направлением выхлопной трубы на ваш дом.

Добавьте один из советов сверху и получите удвоение звукоизоляции!

См. Мой пост о том, как удлинить выхлоп генератора

3. Максимально отклонить звук

Подобно фанерному методу отклонения звука, использует ваше окружение , чтобы помочь отклонить звук, может быть огромным Помогите.

Перемещение предметов рядом с генератором перед генератором или вокруг него может помочь отклонить звук.

Один из наших любимых способов - установить его за навесом или другими твердыми предметами, которые помогут поглощать звук.

4. Установите генератор на прочный звукопоглощающий пол

Последнее, что вам нужно сделать при установке портативного генератора, - это сделать его громче, установив его на звукоусиливающем полу.

При работе генератора на бетонном или деревянном полу звук генератора может быть громче обычного.

Я предлагаю добавить звукопоглощающий коврик туда, где будет установлен ваш генератор, в виде сверхмощного рабочего коврика , чтобы уменьшить ненужный шум.

5. Инвестируйте в высококачественный генератор с низким уровнем шума

Если ваш бюджет позволяет, самый простой способ снизить уровень шума с вашим генератором - это купить высококачественный генератор с низким уровнем шума выход .

Хотя это вариант не для всех, я лучше всего предлагаю иметь тихий генератор, который не требует дополнительных усилий для приглушения звука.Honda EU2200i - это золотой стандарт тихих генераторов, для которых не требуется глушитель.

Honda EU2200i, сверхтихий портативный 120-вольтный инверторный генератор мощностью 2200 Вт
  • Эта популярная модель может работать с широким спектром бытовой техники, что делает ее идеальной для портативного использования дома, в кемпинге, на стройплощадке и т. Д. Надежная мощность теперь у вас под рукой с инвертированными генераторами Honda.
  • Так тихо, соседи будут вам благодарны. EU2200i работает в диапазоне от 48 до 57 дБА, что меньше шума, чем при обычном разговоре.Это делает его идеальным для кемпинга, дополнительной мощности для автофургонов и любой другой деятельности, требующей тихой работы.
  • Добавьте второй EU2200i для дополнительной мощности. Две идентичные модели можно подключать параллельно с помощью дополнительного кабеля или шнура для получения мощности до 4400 Вт или приложений, требующих много времени.

В заключение

Принимая во внимание все эти предложения, вы можете легко сделать свой портативный генератор бесшумным с любым бюджетом.

Главное, что нужно учесть, - это сколько времени и энергии вы хотите вложить в решение проблемы глушителя.

На данный момент не существует надежного решения, позволяющего полностью заглушить ваш генератор, но снижение его на 10-15 децибел может иметь удивительно большое значение, которое ваши соседи наверняка оценят.

При использовании всех этих решений, пожалуйста, будьте предельно осторожны при обеспечении надлежащей вентиляции и достаточного воздушного потока для защиты как вас, так и вашего генератора.

Мы хотим услышать от вас! Каким образом вы эффективно приглушили или заглушили свой генератор?

Какие продукты работали и не работали для вашего генератора?

Последнее обновление 05.01.2021 Партнерские ссылки и изображения из Amazon Product Advertising API

Spotting vs.период: различия и общие причины

Большинство женщин испытывают по крайней мере один случай кровянистых выделений без менструации, а для некоторых кровянистые выделения являются довольно частым явлением. Но как женщины отличить кровянистые выделения от менструации?

Кровянистые выделения обычно не указывают на серьезную проблему со здоровьем. Однако учет времени обнаружения, продолжительности его действия и других важных деталей может помочь определить, что его вызвало.

Некоторые периоды начинаются или заканчиваются кровянистыми выделениями, и у некоторых женщин кровотечение слабее, чем у других.Таким образом, бывает сложно отличить разницу. Под пятнистостью понимается любое кровотечение из влагалища, которое не связано с ежемесячным менструальным циклом.

Кровянистые выделения - это любое кровотечение из влагалища, не связанное с месячным периодом у женщины.

Некоторые женщины также называют легкое кровотечение до и после менструации кровянистыми выделениями.

Некоторые женщины отслеживают свои циклы и знают, что является нормальным для их тела, а это значит, что они обычно могут отличить кровянистые выделения от обычного кровотечения.

Менструальное кровотечение

Менструальное кровотечение у небеременных женщин происходит примерно каждые 28 дней. Каждый месяц слизистая оболочка матки утолщается, чтобы подготовиться к беременности. Если женщина не забеременела, матка теряет слизистую оболочку, вызывая месячные.

Некоторые признаки менструального кровотечения включают:

  • Регулярный график : Хотя продолжительность менструального цикла у женщин разная, у большинства женщин менструации происходят примерно в одно и то же время каждый месяц.
  • Прогнозируемый образец кровотечения : Менструальное кровотечение у каждой женщины происходит по своему собственному образцу. У многих женщин месячные начинаются с легких пятен, становятся тяжелее на день или два, а затем постепенно становятся легче, заканчиваясь пятнами.
  • Время, проведенное без кровотечения : У некоторых женщин с гормональным дисбалансом или проблемами со здоровьем это может происходить в течение месяца. Менструации обычно длятся 5-7 дней и никогда не длится целый месяц.
  • Менструальное кровотечение часто сопровождается другими симптомами : Примерно за неделю до начала менструации изменения гормонов могут вызвать такие симптомы, как болезненность груди и головные боли. Когда матка сокращается, чтобы изгнать слизистую оболочку матки в виде крови, некоторые женщины испытывают спазмы, которые могут варьироваться от легких до сильных.
  • Менструальная кровь обычно красная. : Цвет может помочь отличить менструальный цикл от кровянистых выделений, хотя кровь может быть коричневой в начале или в конце менструации. Некоторые женщины видят большие сгустки или полоски крови во время месячных, что реже при кровянистых выделениях.

Кровянистые выделения

Кровянистые выделения могут быть вызваны целым рядом факторов, и характер пятен у каждой женщины может немного отличаться.

Некоторые характеристики кровянистых выделений включают:

  • Нерегулярное время : женщины могут кровянистые выделения в течение дня, остановить кровотечение и начать снова. У некоторых женщин в течение месяца периодически наблюдаются кровянистые выделения.
  • Связано с предсказуемыми событиями менструального цикла : необъяснимые кровянистые выделения часто нерегулярны. Но кровянистые выделения также могут возникать одновременно с овуляцией. У некоторых женщин каждый месяц на день или два появляются светлые пятна.
  • Может быть связано с травмами или другими симптомами. : Это включает боль в животе.
  • Часто отличается по цвету от нормального женского менструального цикла. : Некоторые женщины видят коричневую кровь. Другие считают, что кровь от пятен светлее, другой текстуры или странно пахнет.
  • Может быть связано с приемом гормональных противозачаточных препаратов. : Переход на новые гормональные противозачаточные средства может изменить количество и время кровотечения.

Пятно не всегда означает, что что-то не так. Некоторые из наиболее частых причин появления кровянистых выделений у женщин включают:

Овуляция

Когда яичники выпускают яйцеклетку во время овуляции, крошечный фолликул разрывается, позволяя яйцеклетке выйти.У некоторых женщин это вызывает появление светлых пятен, которые сохраняются в течение дня. За несколько дней до овуляции может возникнуть внезапный приступ боли в правом или левом нижнем углу.

Определение овуляции происходит в середине цикла и никогда не бывает тяжелым. В редких случаях это может сопровождаться легкими спазмами, которые могут длиться от нескольких часов до одного дня.

Миома или полипы матки

Поделиться на Pinterest Когда яйцеклетка выходит во время овуляции, могут появиться небольшие кровянистые выделения.

Миома и полипы матки - это доброкачественные новообразования в матке.Однако они могут стать довольно большими и вызвать боль и другие симптомы.

Многие женщины с миомами или полипами испытывают нерегулярные кровотечения между менструациями. Некоторые виды кровянистых выделений также могут сигнализировать о наличии этих опухолей матки. Сюда входят кровянистые выделения, которые длится несколько циклов или сопровождаются:

Имплантационным кровотечением

Примерно через неделю после того, как сперматозоид оплодотворяет яйцеклетку, яйцеклетка должна имплантироваться в матку. Иногда это вызывает легкое кровотечение, известное как имплантационное кровотечение.

Кровотечение обычно длится всего день или два и происходит примерно через неделю после овуляции. Обычно это происходит за неделю или две до наступления менструации.

Гормональные контрацептивы

Гормональные контрацептивы, включая противозачаточные таблетки, гормональные уколы и имплантаты, могут вызывать кровянистые выделения. Кровянистые выделения особенно часто возникают в первые несколько месяцев, когда гормоны организма приспосабливаются к противозачаточным средствам.

Пятна могут меняться с течением времени, происходить периодически или следовать предсказуемой схеме.Если кровянистые выделения начинаются через несколько месяцев после начала применения противозачаточных средств и ранее не появлялись, это может указывать на основную проблему, и женщине следует посетить врача.

Грудное вскармливание

Грудное вскармливание подавляет овуляцию, особенно если ребенок находится на исключительно грудном вскармливании. Важно знать, что овуляция произойдет примерно за 2 недели до первой менструации, поэтому можно забеременеть во время кормления грудью.

Однако у многих кормящих женщин наблюдаются кровянистые выделения.Гормональные сдвиги, связанные с кормлением грудью, могут вызвать кровянистые выделения.

Гормональные изменения, которые происходят, когда организм готовится к первой овуляции после родов, также могут вызвать кровянистые выделения.

Травмы

Травмы влагалища, шейки матки или матки могут вызвать аномальное кровотечение. Например, грубый половой акт или PAP-тест могут вызвать раздражение шейки матки или ткани влагалища и вызвать кровотечение.

Если кровотечение незначительное и не сопровождается болью, обычно можно посмотреть, пройдет ли оно.Однако необъяснимое кровотечение, сильное или сопровождающееся болью, может потребовать неотложной медицинской помощи.

Выкидыш

Около половины женщин, у которых наблюдается кровотечение во время беременности, выкидыш. В некоторых случаях кровотечение является первым признаком беременности женщины. Очень ранние выкидыши даже можно принять за необычно обильные менструальные периоды.

ИППП

Некоторые инфекции, передающиеся половым путем (ИППП), могут вызывать аномальное вагинальное кровотечение, которое выглядит как кровянистые выделения.Гонорея является частой причиной, а также может вызывать необычные выделения или жжение во время мочеиспускания.

Воспалительное заболевание тазовых органов (ВЗОМТ) - это тип хронического воспаления тазовых органов, вызванный инфекцией. Женщины с ВЗОМТ могут столкнуться с бесплодием, если симптомы не будут устранены. ВЗОМТ часто вызывает кровянистые выделения, особенно после полового акта. Это также может вызвать боль в области таза.

Рак

Пятна, хотя и встречаются редко, могут быть симптомом рака. Типы рака, которые могут вызывать кровянистые выделения, включают:

Кровянистые выделения часто сопровождаются болью и другими симптомами и могут длиться несколько месяцев. Симптомы могут улучшаться, а затем ухудшаться или прогрессивно ухудшаться.

Женщины, пережившие менопаузу или имеющие семейный анамнез этих видов рака, подвергаются повышенному риску. Для женщин в постменопаузе вагинальное кровотечение никогда не бывает нормальным.

Любая женщина, у которой наблюдаются длительные кровянистые выделения или новые и необъяснимые кровянистые выделения, должна обратиться к врачу. Женщинам следует немедленно обратиться к врачу, если:

Поделиться на PinterestС врачом следует проконсультироваться, если кровянистые выделения наблюдаются в течение длительного времени.
  • кровянистые выделения сильные, вызывают у них головокружение или сопровождаются неприятным запахом
  • они недавно пережили изнасилование
  • они считают, что кровянистые выделения могут быть вызваны травмой
  • они беременны или могут быть беременны
  • они опыт кровянистых выделений после менопаузы

Женщине также следует обратиться к врачу, если кровянистые выделения:

  • длится более нескольких дней
  • сопровождается болью
  • продолжается с перерывами в течение более чем одного цикла

Иногда женщины могут усыновить выжидательный подход. Эти обстоятельства включают появление кровянистых выделений, а именно:

  • таких же, как кровянистые выделения, которые были у них до
  • , возможно, из-за имплантации
  • , потенциально из-за овуляции

Если женщины не уверены, какое из описанных обстоятельств применимо к их ситуации, тогда это Лучше проявить осторожность и обратиться за советом к врачу. Однако в большинстве случаев кровянистые выделения не являются признаком заболевания и могут носить временный характер.

резонатор - перевод на немецкий - примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Резонатор по п. по п.7, в котором входной разделительный конденсатор имеет распределенную емкость.

Resonator nach Anspruch 7, bei welchem ​​der Eingangskopplungskondensator eine verteilte Kapazität aufweist.

4. Резонатор по п. по п.3, в котором материал корпуса выполнен из алюминия.

4. Resonator nach Anspruch 3, dadurach gekennzeichnet, daß das Material des Körpers Aluminium ist.

Резонатор по по любому из пп. 14 - 16, в котором первый и / или второй опорные элементы сформированы по существу из оксида алюминия.

Resonator nach einem der Ansprüche 14 bis 16, wobei das erste und / oder das zweite Auflageelement im Wesentlichen aus Aluminiumoxid gebildet sind.

Резонатор по п. по п. 2, в котором внутренняя боковая стенка (20) постепенно наклонена к вибрирующей части.

Resonator nach Anspruch 2, bei dem die innere Seitenwand (20) allmählich zu dem Vibratorteil hin geneigt ist.

Резонатор по п. по п.1, в котором элемент (3) по существу кубической формы выполнен из керамического материала, а остальная часть полости содержит воздух.

Resonator nach Anspruch 1, wobei das im Wesentlichen kubische Element (3) aus keramischem Material konstruiert ist und der Rest des Hohlraums Luft enthält.

Резонатор по по любому из предшествующих пунктов, дополнительно содержащий средство ввода сигнала (11) для ввода электрических сигналов в резонатор.

Resonator nach einem der vorherigen Ansprüche, ferner umfassend ein Signaleingabemittel (11) zum Eingeben von elektrischen Signalen in den Resonator.

Резонатор по по любому из предшествующих пунктов, дополнительно содержащий опорные средства (4, 5) для поддержки по существу кубического элемента (3) в полости.

Resonator nach einem der vorherigen Ansprüche, ferner umfassend ein Auflagemittel (4, 5) zum Tragen des im Wesentlichen kubischen Elementes (3) in dem Hohlraum.

Резонатор по п. по п.2, в котором длина первой и второй электрических линий равна четверти длины волны микроволн.

Resonator nach Anspruch 2, wobei die erste und zweite elektrische Leitungslänge einem Viertel der Wellenlänge der Mikrowellen entsprechen.

Резонатор по по любому из предшествующих пунктов, который применяется в многомодовом фильтрующем элементе.

Resonator nach einem der vorstehenden Ansprüche, der bei einem Mehrmoden-Filterelement angewandt ist.

Резонатор по п. по п.1, отличающийся тем, что указанные углы Θ и Ψ имеют значения + 34º и + 45º соответственно.

Resonator nach Anspruch 1, dadurch gekennzeichnet, daß die Winkel und Ψ die Werte + 34º bzw. + 45º хабен.

Резонатор по п. по любому из пп. 1-5, в котором заземляющий проводник и линейный проводник составляют конструкцию микрополосковой линии передачи.

Resonator nach einem der Ansprüche 1 bis 5, dadurch gekennzeichnet, daß der Erdleiter und der Leiter eine Mikrostrip-Leitung bilden.

Резонатор по любому из предшествующих пунктов, в котором указанный диэлектрический блок состоит из керамики системы TiO 2 - SnO 2 - ZrO 2.

Resonator nach einem der vorhergehenden Ansprüche, wobei der dielektrische Block aus Keramik eines TiO 2 -SnO 2 -ZrO 2 -Systems aufgebaut ist.

Резонатор по п. по любому из пп.1-3, в котором центральный отражатель (11) содержит конус (28), установленный на двух усеченных конусах (12,29).

Resonator nach einem der Ansprüche 1 bis 3, in wellchem ​​genannter Reflektor (11) einen auf zwei Kegelstümpfe (12, 29) befestigten Kegel aufweist.

Резонатор по п. по п.1, в котором ширина параллельных линий шире, чем ширина первой и второй боковых полосовых линий.

Resonator nach Anspruch 1, bei welchem ​​die Breiten der parallelen Leitungen breiter als die Breiten der ersten und der zweiten Seitenstreifenleitung sind.

Резонатор по по любому из предшествующих пунктов, дополнительно содержащий средства связи (10) для соединения вместе резонансных мод резонатора, соответствующих микроволнам, распространяющимся через полость во взаимно ортогональных направлениях.

Resonator nach einem der vorherigen Ansprüche, ferner umfassend Kopplungsmittel (10), um Resonatormoden des Resonators miteinander zu koppeln, die Mikrowellen entsprechen, die über den Hohlraum in zueinander Orthogonieren Richtungen.

Резонатор по по любому из предшествующих пунктов, дополнительно содержащий средства настройки для настройки резонансной частоты или каждой резонансной частоты резонатора.

Resonator nach einem der vorherigen Ansprüche, ferner umfassend ein Abstimmmittel zum Abstimmen der oder jeder Resonanzfrequenz des Resonators.

Резонатора по п.13, отличающееся тем, что опорное средство содержит первый диэлектрический элемент (4), расположенного между лицом, по существу, кубического элементом и прилегающей к ней поверхности полого электрического проводника.

Resonator nach Anspruch 13, wobei das Auflagemittel ein erstes dielektrisches Mittel (4) umfasst, das zwischen einer Fläche des im Wesentlichen kubischen Elementes und der benachbarten Fläche des elektrischen Hohlleiters angeord.

Резонатора по п.15, отличающееся тем, что опорное средство дополнительно содержит средство (6) для размещения, по существу, кубический элемента при сжатии между первыми и вторыми опорными элементами принуждая.

Resonator nach Anspruch 15, wobei das Auflagemittel ferner ein Druckmittel (6) umfasst, um das im Wesentlichen kubische Element zwischen dem ersten und dem zweiten Auflageelement zu komprimieren.

Резонатор по п. по п.1, в котором полосковая линия в форме петли и входная и выходная полосковые линии являются, соответственно, сбалансированной полосковой линией.

Resonator nach Anspruch 1, wobei die schleifenförmige Streifenleitung und die Eingangs- und Ausgangsstreifenleitung jeweils eine simrische Streifenleitung sind.

Резонатор по п. по п.1, в котором петлеобразная полосковая линия имеет прямоугольную форму, а четыре угла петлеобразной полосковой линии срезаны.

Resonator nach Anspruch 1, wobei die schleifenförmige Streifenleitung eine rechteckige Form aufweist und vier Ecken der schleifenförmigen Streifenleitung abgeschnitten sind.

Разница между дисперсией и стандартным отклонением (со сравнительной таблицей)

Последнее обновление: , автор: Surbhi S

Дисперсия указывает на степень отклонения наблюдений от соответствующей меры центральной тенденции.Меры дисперсии делятся на две категории: абсолютная мера дисперсии и относительная мера дисперсии. Дисперсия и стандартное отклонение - это два типа абсолютной меры изменчивости; это описывает, как наблюдения распределяются вокруг среднего. Отклонение - не что иное, как среднее квадратов отклонений,

В отличие от этого, стандартное отклонение - это квадратный корень из числового значения, полученного при расчете дисперсии. Многие противопоставляют эти два математических понятия.Итак, в этой статье делается попытка пролить свет на важную разницу между дисперсией и стандартным отклонением.

Содержание: отклонение от стандартного отклонения

  1. Таблица сравнения
  2. Определение
  3. Ключевые отличия
  4. Иллюстрация
  5. Сходства
  6. Заключение

Сравнительная таблица

Основа для сравнения Разница Стандартное отклонение
Значение Дисперсия - это числовое значение, которое описывает отклонение наблюдений от его среднего арифметического. 2) Сигма (σ)
Выражается в Квадратных единицах Те же единицы, что и значения в наборе данных.
Указывает Насколько далеко разбросаны отдельные лица в группе. Насколько наблюдения набора данных отличаются от среднего значения.

Определение дисперсии

В статистике дисперсия определяется как мера изменчивости, которая показывает, насколько далеко разбросаны члены группы.Он определяет среднюю степень отклонения каждого наблюдения от среднего. Когда дисперсия набора данных мала, это показывает близость точек данных к среднему значению, тогда как большее значение дисперсии означает, что наблюдения сильно разбросаны вокруг среднего арифметического и друг от друга.
Для несекретных данных :

Для сгруппированного распределения частот :

Определение стандартного отклонения

Стандартное отклонение - это мера, которая количественно определяет величину разброса наблюдений в наборе данных. Низкое стандартное отклонение является показателем близости оценок к среднему арифметическому, а высокое стандартное отклонение представляет; оценки разбросаны по более высокому диапазону значений.
Для несекретных данных : Для сгруппированного распределения частот :

Ключевые различия между дисперсией и стандартным отклонением

Разницу между стандартным отклонением и дисперсией можно четко определить по следующим основаниям:

  1. Дисперсия - это числовое значение, которое описывает отклонение наблюдений от его среднего арифметического.Стандартное отклонение - это мера разброса наблюдений в наборе данных относительно их среднего значения.
  2. Дисперсия - это не что иное, как среднее квадратов отклонений. С другой стороны, стандартное отклонение - это среднеквадратичное отклонение.
  3. Дисперсия обозначается сигма-квадратом (σ 2 ), тогда как стандартное отклонение обозначается как сигма (σ).
  4. Дисперсия выражается в квадратных единицах, которые обычно больше значений в данном наборе данных. В отличие от стандартного отклонения, которое выражается в тех же единицах, что и значения в наборе данных.
  5. Дисперсия измеряет, насколько далеко отдельные лица в группе разбросаны по набору данных от среднего. И наоборот, стандартное отклонение измеряет, насколько наблюдения набора данных отличаются от его среднего значения.

Иллюстрация

Оценки, выставленные учеником по пяти предметам: 60, 75, 46, 58 и 80 соответственно. Вы должны узнать стандартное отклонение и дисперсию.
Прежде всего, вам нужно найти среднее значение,

Итак, средний балл - 63.2 60 63,8 -3,8 14,44 75 63,8 11,2 125,44 46 63,8 -17,8 316,84 58 63,8 5,8 33,64 80 63,8 16,2 262,44

Где, X = наблюдения
A = среднее арифметическое

Итак, дисперсия равна 150. 56

и стандартное отклонение -

Сходства

  • И дисперсия, и стандартное отклонение всегда положительны.
  • Если все наблюдения в наборе данных идентичны, то стандартное отклонение и дисперсия будут равны нулю.

Заключение

Это два основных статистических термина, которые играют жизненно важную роль в разных секторах. Стандартное отклонение предпочтительнее среднего, поскольку оно выражается в тех же единицах, что и измерения, тогда как дисперсия выражается в единицах, больших, чем данный набор данных.

Разница между ХОБЛ и эмфиземой

Цветы на деревьях, зеленая трава и прорастающие цветы - все это главные продукты весеннего сезона, и одна мысль о них заставляет вас дышать свежим весенним воздухом. Конечно, одним людям легче дышать свежим воздухом, чем другим. Людям с ХОБЛ или эмфиземой будет труднее дышать, чем людям со здоровой дыхательной системой. Но в чем разница между ХОБЛ и эмфиземой?

ХОБЛ или хроническая обструктивная болезнь легких - это общий термин, который может включать в себя множество различных заболеваний легких, таких как бронхоэктазы, хронический бронхит и эмфизема. ХОБЛ мешает нормальному дыханию и обычно носит постоянный и прогрессирующий характер, а это означает, что болезнь остается с вами на всю жизнь и со временем становится более серьезной. Хроническая обструктивная болезнь легких может вызывать ряд симптомов, включая одышку, хрипы, кашель, боли в груди и чрезмерное образование слизи в дыхательных путях.

Термин ХОБЛ часто включает как эмфизему, так и хронический бронхит.

Существует четыре различных стадии ХОБЛ, которые измеряются объемом форсированного выдоха или количеством воздуха, которое ваши легкие вытесняют во время форсированного дыхания.На первом этапе объем форсированного выдоха будет выше 80%. К завершающей стадии объем форсированного выдоха составляет менее 35%.

Эмфизема включена в категорию ХОБЛ, но не являются синонимами. Например, пациенту может быть поставлен диагноз ХОБЛ без эмфиземы, а вместо этого он может страдать хроническим бронхитом.

При эмфиземе легкие не подлежат восстановлению. Эмфизема может поражать либо стенки между воздушными мешочками в легких, либо сами воздушные мешочки.Это приводит к уменьшению количества воздушных мешков большего размера, а не к появлению множества маленьких воздушных мешков, которые должны быть в ваших легких.

Причина номер один ХОБЛ, включая эмфизему, - это курение сигарет. Большинство людей с диагнозом ХОБЛ курят или привыкли курить. Хотя помимо курения существуют и другие причины ХОБЛ, такие как загрязнители воздуха, химические пары, пыль и другие раздражители легких, тот факт, что курение является основной причиной хронической обструктивной болезни легких, означает, что ее в значительной степени можно предотвратить.По крайней мере, вы значительно уменьшите свои шансы на ХОБЛ, если откажетесь от курения.

СТЕПЕНЬ ШУМА

:

По степени шумности русские и английские согласные разделяются на два больших класса:

Класс А. Шумовые согласные.

Класс B. Соноранты.

A. При производстве шумовых согласных существует характеристика шумовой составляющей.Шумовые согласные звуки различаются:

(11 В работе голосовых связок,

(2) по степени силы сочленения.

По работе голосовых связок они могут быть глухими и звонкими.

Когда голосовые связки сводятся вместе и вибрируют, мы

слышу голос.

Звонкие согласные: английские [b, d, g, v, d, z, 3, cfe]; на русском языке [6, 6 ', B, b', r, r ', a- A', *, 3, s '].

Если голосовые связки раздвинуты и не вибрируют, мы слышим только шум, а согласные глухие.

глухими согласными являются: английские [p, t, k, f, 6, s, J, tf, h]; русское [n, n ', dp, (p', k, k ', t, t', in, in ', h', u., x, x '].

Звонкие согласные не озвучиваются полностью во всех позициях слова, например, в последней позиции слова они частично озвучены.

Уровень шума может меняться из-за силы сочленения.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
