Онлайн калькулятор делитель напряжения на резисторах: Voltage Divider Calculator

Содержание

Калькулятор делителей напряжения - электротехнические и электронные инструменты - Инструменты

Калькулятор делителя напряжения

Разделитель напряжения представляет собой схему, используемую для создания напряжения, которое меньше или равно входному напряжению.

Выходы

Выходное напряжение (V out )

Вольт (V)

Как найти выходное напряжение цепи делителя

Два делителя напряжения резистора являются одной из наиболее распространенных и полезных схем, используемых инженерами. Основная цель этой схемы заключается в уменьшении входного напряжения до более низкого значения в зависимости от отношения двух резисторов. Этот калькулятор помогает определить выходное напряжение схемы делителя с учетом входного (или источника) напряжения и значений резисторов. Обратите внимание на то, что выходное напряжение в реальных схемах может быть различным, поскольку резистор и сопротивление нагрузки (при подключении выходного напряжения) становятся факторами.

Уравнение

$$ V_ {out} = V_ {in} * \ frac {R_ {2}} {R_ {1} + R_ {2}} $$

Где:

$$ V_ {out} $$ = Выходное напряжение. Это уменьшенное напряжение.

$$ V_ {in} $$ = Входное напряжение.

$$ R_ {1} $$ и $$ R_ {2} $$ = значения резистора. Отношение $$ \ frac {R_ {2}} {R_ {1} + R_ {2}} $$ определяет масштабный коэффициент.

Приложения

Поскольку делители напряжения довольно распространены, их можно найти в ряде приложений. Ниже приведены лишь некоторые из мест, где эта схема найдена.

потенциометры

Возможно, наиболее распространенной схемой делителя напряжения является то, что используется потенциометр, который является переменным резистором. Схематическое изображение потенциометра показано ниже:

«Горшок» обычно имеет три внешних контакта: два являются концами резистора, а один подключен к рычагу стеклоочистителя. Стеклоочиститель разрезает резистор пополам и перемещает его, регулируя соотношение между верхней половиной и нижней половиной резистора. Соедините два внешних выводы к напряжению (вход) и ссылку (земля) со средним (стеклоочистители штифтом) в качестве выходного контакта и вы сам делитель напряжения.

Уровневые сдвиги

Другая область, в которой используются делители напряжения, - это когда напряжение должно быть выровнено. Наиболее распространенным сценарием является взаимодействие сигналов между датчиком и микроконтроллером с двумя разными уровнями напряжения. Большинство микроконтроллеров работают при напряжении 5 В, в то время как некоторые датчики могут принимать только максимальное напряжение 3, 3 В. Естественно, вы хотите выровнять напряжение от микроконтроллера, чтобы избежать повреждения датчика. Пример схемы показан ниже:

Схема выше показывает схему делителя напряжения, включающую резистор 2 кОм и 1 кОм. Если напряжение от микроконтроллера составляет 5 В, то пониженное напряжение на датчик рассчитывается как:

$$ V_ {out} = 5 * \ frac {2k \ Omega} {2k \ Omega + 1k \ Omega} = 3.33 V $$

Этот уровень напряжения теперь безопасен для работы датчика. Обратите внимание, что эта схема работает только для выравнивания напряжений и не выравнивания.

Ниже приведены некоторые другие комбинации резисторов, используемые для выравнивания часто встречающих

Делитель напряжения на резисторах ⋆ diodov.net

Программирование микроконтроллеров Курсы

Рассмотрим, как рассчитать практически любой делитель напряжения на резисторах. Преимущественное большинство радиоэлектронных элементов и микросхем питаются относительно низким напряжением – 3…5 В. А многие блоки питания выдают

U = 9 В, 12 В или 24 В. Поэтому для надежной и стабильной работы различных электронных элементов необходимо снижать величину напряжения до приемлемого уровня. В противном случае может наступить пробой радиоэлектронных элементов. Особенно следует уделять внимание микросхемам – наиболее чувствительным элементам к повышенному напряжению.

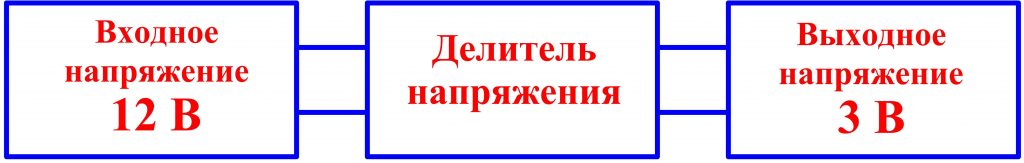

Структура делителя напряжения

Существуют много способов, как снизить напряжение. Выбор того или другого способа зависит от конкретной задачи, что в целом определяет эффективность всего устройства. Мы рассмотрим самый простой способ – делитель напряжения на резисторах, который, тем не менее, довольно часто применяется на практике, но исключительно в маломощных цепях, что поясняется далее.

Расчет делителя напряжения на резисторах

Чтобы сделать и рассчитать простейший делитель напряжения достаточно соединить последовательно два резистора и подключить их источнику питания. Такая схема очень распространенная и применяется более чем в 90 % случаев.

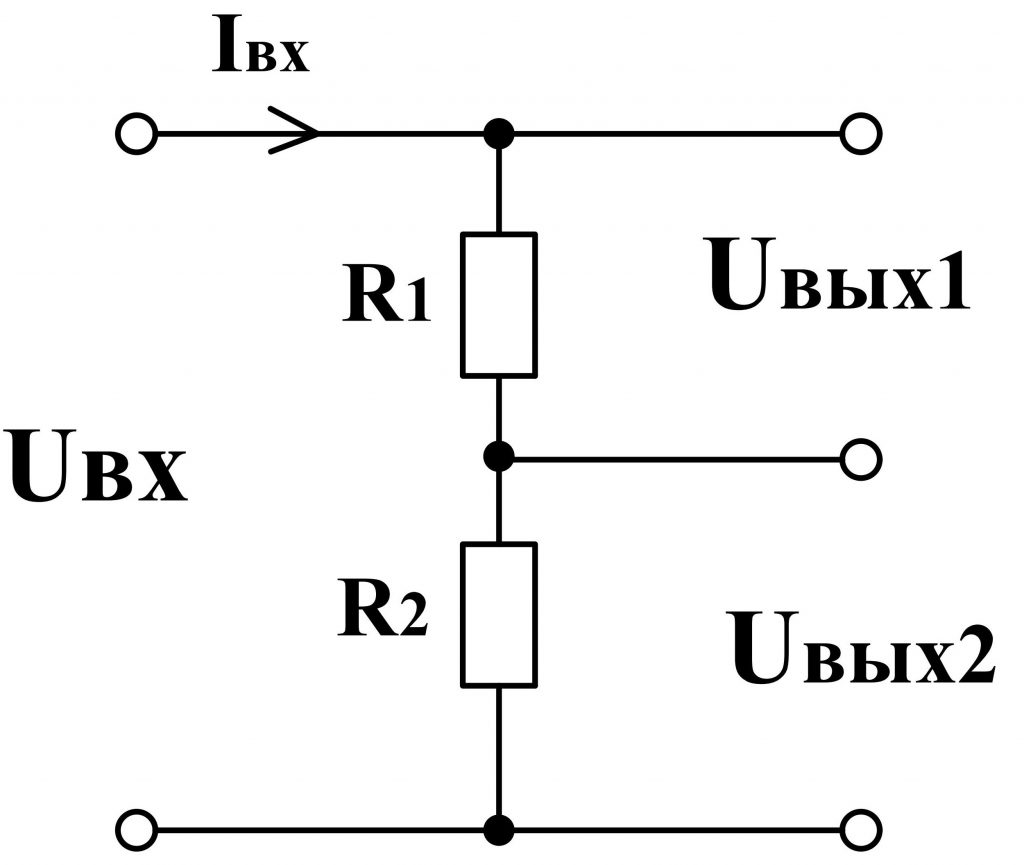

Схема делителя напряжения

Вход схемы имеет два вывода, а выход – три. При одинаковых значения сопротивлений R1 и R2 выходные напряжения Uвых1 и Uвых2 также равны и по величине вдвое меньше входного Uвх. Причем выходное U можно сниматься с любого из резисторов – R1 или R2. Если сопротивления не равны, то выходное U будет на резисторе большего номинала.

Точное соотношение Uвых1 к Uвых2 рассчитаем, обратившись к закону Ома. Резисторы вместе с источником питания образуют последовательную цепь, поэтому величина электрического тока, протекающего через

R1 и R2 определяется отношением напряжения источника питания Uвх к сумме сопротивлений:

Формула силы тока делителя напряжения

Следует обратить внимание, чем больше сумма сопротивлений, тем меньший ток I при том же значении Uвх.

Далее, согласно закону Ома, подставив значение тока, находим Uвых1 и Uвых2:

Расчет делителя напряжения на резисторах

Расчет сопротивления делителя напряжения

Путем подстановки в две последние формулы значение из самой первой формулы, находим значение выходного U в зависимости от входного и сопротивлений двух резисторов:

Формула расчета делителя напряжения на резисторах

Формула делителя напряжения на резисторах

Применяя  делитель напряжения на резисторах, необходимо понимать и помнить следующее:
    1. Коэффициент полезного действия такой схемы довольно низкий, поскольку только часть мощности источника питания поступает к нагрузке, а остальная мощность преобразуется в тепло, выделяемое на резисторах. Чем больше понижается напряжение, тем меньше мощности от источника питания поступит к нагрузке.
  1. Так как нагрузка подключается параллельно к одному из резисторов делителя, то есть шунтирует его, то общее сопротивление цепи снижается и происходит перераспределение падений напряжений. Поэтому сопротивление нагрузки должно быть гораздо больше сопротивления резистора делителя. В противном случае схема будет работать нестабильно с отклонением от заданных параметров.

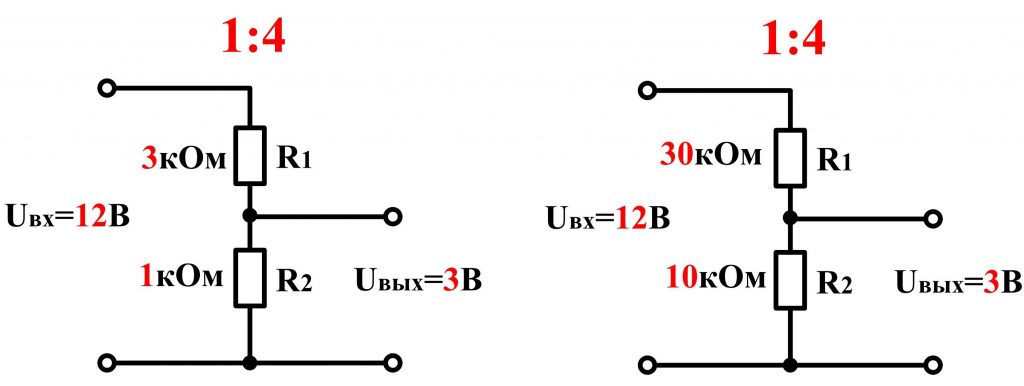

  2. Распределение U между R1 и R2 определяется исключительно их относительными значениями, а не абсолютными величинами. В данном случае неважно, будут ли
    R1
    и R2 иметь значение 2 кОм и 1 кОм или 200 кОм и 100 кОм. Однако при более низких значениях сопротивлений можно получить большую мощность на нагрузке, но следует помнить, что и больше мощности преобразуется в тепло, то есть израсходуется невозвратно впустую.

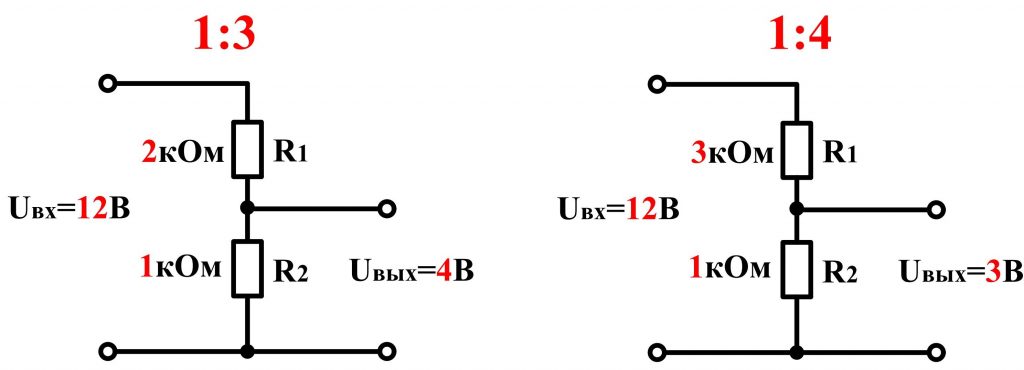

Схема делителя напряжения на резисторах

Схема резисторного делителя напряжения

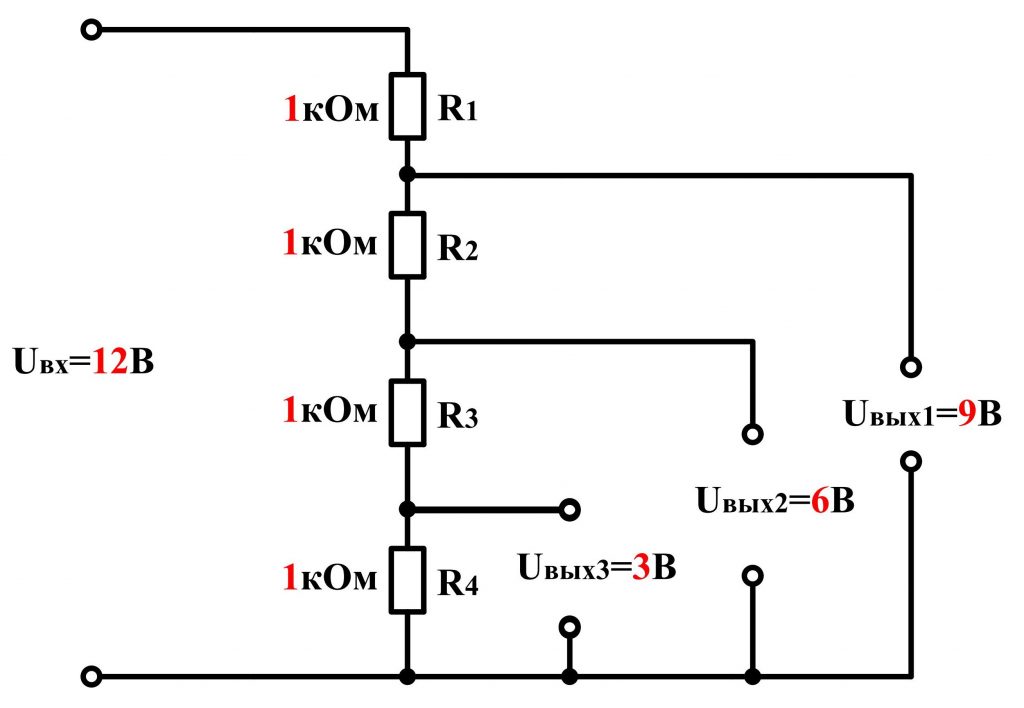

Также иногда находят применение и более сложные делители напряжений, состоящие из нескольких последовательно соединенных резисторов.

Делитель напряжения на резисторах

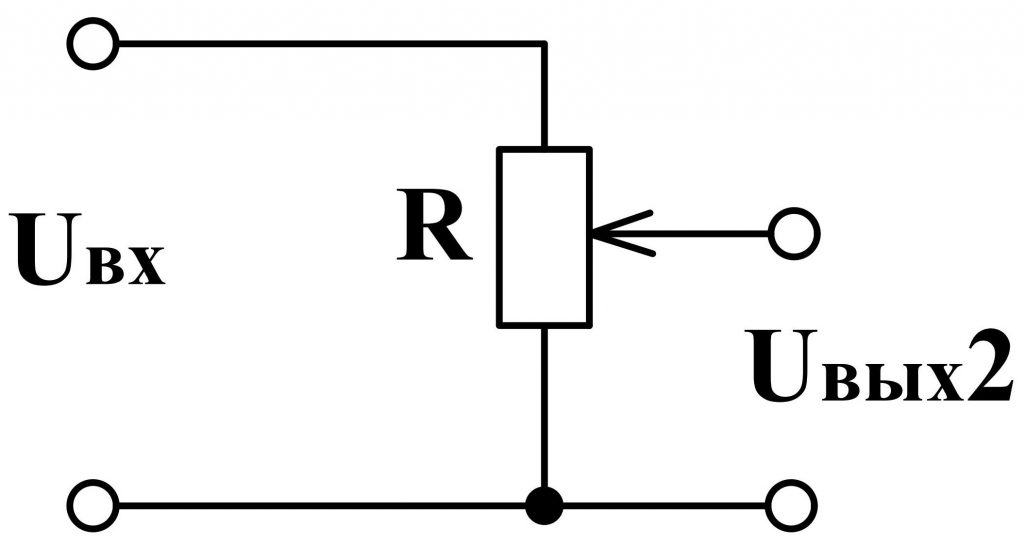

Делитель напряжения на переменном резисторе

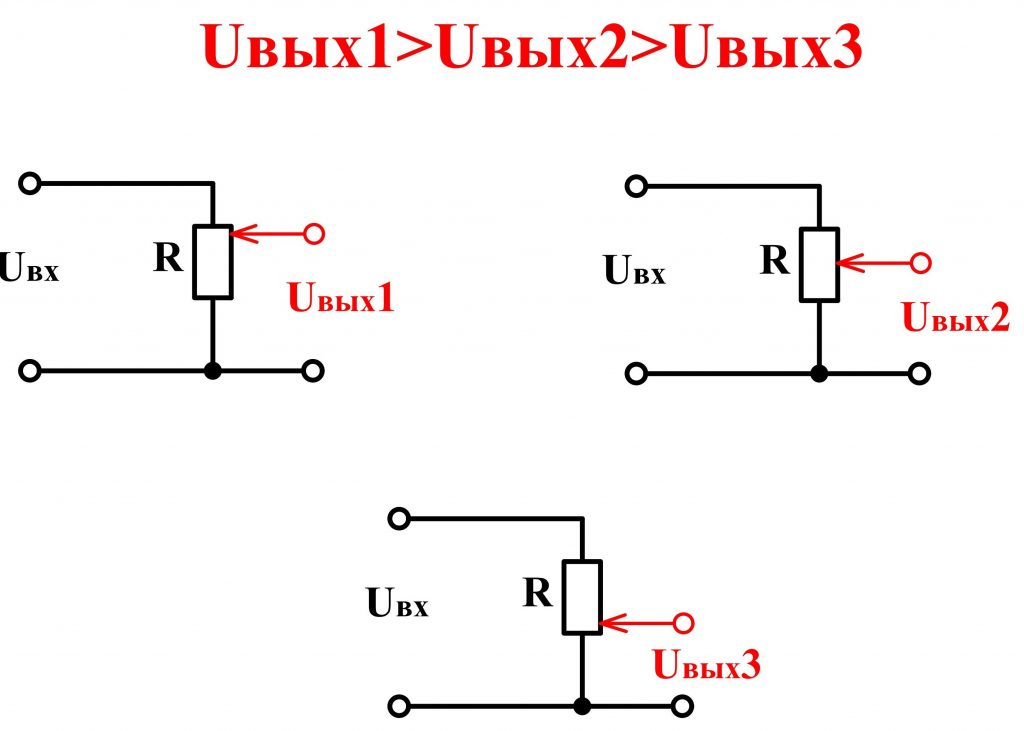

Схему делителя напряжения на переменном резисторе называют схемой потенциометра. Вращая рукоятку громкости музыкального центра или автомагнитолы, вы таким действием плавно изменяете напряжение, подаваемое на усилитель модности звуковой частоты. Принцип работы и сборка простейшего усилителя мощности уже были ранее рассмотрены здесь.

Делитель напряжения на переменном резисторе

При перемещении (вращении) ручки переменного резистора сверху вниз по чертежу происходит плавное изменение U от значения источника питания до нуля.

В звуковой технике главным образом применяются переменные резисторы с логарифмической зависимостью, поскольку слуховой аппарат человек воспринимает звуки с данной зависимостью. Для регулирования уровня звука одновременно по двум каналам используют сдвоенные переменные резисторы.

Схема делителя напряжения на переменном резисторе

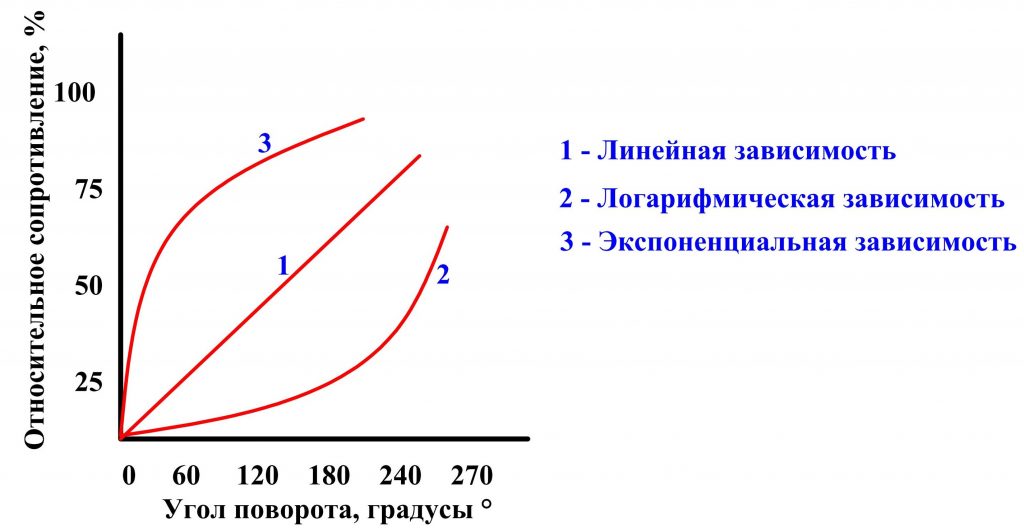

Характеристики переменных резисторов

В качестве делителя напряжения находят применение переменные резисторы, имеющие следующие зависимости сопротивления от угла поворота ручки: логарифмическую, линейную и экспоненциальную. Конкретный тип зависимости применяется для решения отдельной задачи.

Электроника для начинающих

Еще статьи по данной теме

Онлайн калькулятор расчета делителя напряжения

Как гласит Википедия:

Делитель напряжения — устройство, в котором входное и выходное напряжение связаны коэффициентом передачи.

В качестве делителя напряжения обычно применяют регулируемые сопротивления (потенциометры). Можно представить как два участка цепи, называемые плечами, сумма напряжений на которых равна входному напряжению. Плечо между нулевым потенциалом и средней точкой называют нижним, а другое — верхним.

Различают линейные и нелинейные делители напряжения

В линейных выходное напряжение изменяется по линейному закону в зависимости от входного. Такие делители используются для задания потенциалов и рабочих напряжений в различных точках электронных схем.

В нелинейных делителях выходное напряжение зависит от коэффициента a нелинейно. Нелинейные делители напряжения применяются в функциональных потенциометрах. Сопротивление может быть как активным, так и реактивным.

Рекомендуем статьи на похожие темы


Программа-калькулятор расчета бетона и арматуры для фундамента – как рассчитать, сколько бетона нужно на фундамент (кубатура), по периметру, глубине,...

Калькулятор расчета объема бетона – как рассчитать, сколько необходимо цемента, песка, щебня и воды на 1 м3 или определенный объем бетона с учетом...

Калькулятор расчета ламината онлайн. Программа для подсчета расхода и количества ламината по площади с учетом схемы укладки – прямой и от угла (по...

Калькулятор расчета блоков и кирпича – сколько блоков нужно на дом, расчет керамзитобетонных, газосиликатных, керамических блоков и перегородок,...

Калькулятор расчета количества кирпича – сколько штук кирпичей нужно для строительства дома с учетом разных способов кладки: в полкирпича, в 1 или 2...

Порядок расчета делителей напряжения на резисторе: схемы и формулы

Автор Aluarius На чтение 5 мин. Просмотров 261 Опубликовано

Делитель напряжения на резисторах

Резисторный делитель напряжения — это устройство, с помощью которого из источника с высоким напряжением можно получить лишь необходимую для устройства часть. Это нужно сделать для питания потребителя с низкой мощностью. Ниже вы узнаете о разновидностях такого приспособления, для чего оно используется в физике, а также, как произвести необходимые расчёты самостоятельно и при помощи программ.

Что такое делитель тока

Делитель тока — это устройство, позволяющее разделить поток тока на две части, чтобы в дальнейшем использовать одну из них. Он нужен, когда устройство не работает с большим током и нужно отделить его меньшее количество, необходимое для использования аппаратуры.

Состоит делитель обычно из двух резисторов, параллельно соединённых, так в каждом из них будет уменьшаться ток.
При последовательном соединении будет уменьшаться напряжение.

Виды и принцип действия

В основе принципа действия устройства, уменьшающего нагрузку сети, лежит первый закон Кирхгофа: сумма сходящихся в узле токов равна нулю.

Принцип работы у всех одинаковый: в них есть U исходное: такое же, как в источнике питания и получаемое на выходе из сети, зависящее от соотношения резисторов в плечах делителя.
Схема, позволяющая понять принцип действия:

Резисторный-делитель-напряжения

Различают разные устройства, в зависимости от элементов в составе:

  • резистивный — более популярен из-за простоты устройства.
  • ёмкостный;
  • индуктивный.

Формула для расчёта делителя напряжения

Как рассчитать резистор для понижения напряжения ?

Для расчёта получаемой в итоге нагрузки, нужно знать следующие данные: U исходное и значение сопротивления в каждом из составных элементов.

Делитель рассчитывается с учётом того, что проходящий через него ток минимум в 10 раз больше, чем на выходе и меньше, чем входящий в сеть.

Можно рассчитать общее сопротивление в резисторах:

R=R1*R2/(R1+R2)

В параллельно соединённых резисторах U1=U2, из это можно сделать вывод, что в сети протекает общий ток:
I=I1+I2

Найти общий ток можно, зная закон Ома

закон ома



Уменьшаемое в итоге напряжение на резисторах находится по формуле:
U1=(R1/(R1+R2))*U
U2=(R2/(R1+R2))*U
Остаётся узнать, как найти ток на обоих резисторах:

I=U/R

Также, рассчитать напряжение на резисторе можно через ЭДС (Электродвижущую силу):

r – внутреннее сопротивление устройства.

рассчитать напряжение на резисторе можно через ЭДС (Электродвижущую силу)



Расчет делителя напряжения на резисторах, конденсаторах и индуктивностях

Делитель на резисторах — отличается своей универсальностью: используют при постоянном и переменном токе, но только при пониженном сопротивлении цепи.

Согласно закону Ома и правилу Кирхгофа через всю цепь будет проходить один и тот же ток.

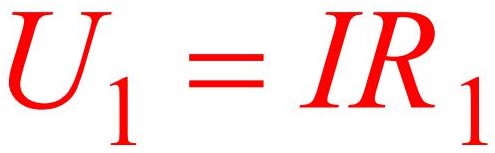

Тогда на каждом из резисторов: U1= I х R1 и U2 = I х R2
Ток в цепи устройства:

ток-в-цепи-делителя



Уменьшение на конденсаторах применяют для цепей с высоким переменным током. В нём минимальная потеря энергии на выходе. Реактивное сопротивление конденсатора зависит от его электроёмкости и частоты напряжения в цепи.

Формула для вычисления сопротивления:

формула



Делитель на индуктивностях используется при переменном низком токе на высоких частотах. Сопротивление катушки переменного тока прямо пропорционально зависит от индуктивности и частоты. У провода катушки имеется активное сопротивление, из-за чего мощность такого прибора больше, чем у аналогов.

Сопротивление катушки находится по формуле:

сопротивление-катушки



Расчет делителя напряжения калькулятором онлайн

Калькулятор онлайн — это программа, с помощью которой вы можете произвести необходимые вычисления для расчёта U выходного. Её используют, когда в расчётах много резисторов или при больших значениях. Для этого вам сначала нужно определить U исходное, сопротивление каждого из резисторов и ёмкость конденсатора.

Практическое применение параллельного и последовательного соединения

Составные элементы прибора соединяют в цепь, чтобы получить из сети нужную для устройства часть энергии.


Пример работы делителя напряжения на фоторезисторе.

Исходное сопротивление меняется от 1кОм в момент полного освещения до 10кОм при отсутствии света, то можно увеличить диапазон сопротивления. При добавлении резисторов с R=5,6кОм, исходящее напряжение меняется следующим образом:

Освещённость R1 (кОм) R2(кОм) R2/(R1+R2) U выходное (В)
Яркая 5,6 1 0,15 0,76
Тусклая 5,6 7 0,56 2,78
Темнота 5,6 10 0,67 3,21

Таким образом, увеличивается диапазон выходного напряжения, и оно становится подходящим для большинства сетей.

Потенциометры

Потенциометры используют в качестве делителя в системе с постоянным током. Их применяют в основном для изменения отдельных параметров в механизме.

Потенциометр



На потенциометр подается напряжение, регулируемое подвижным контактом, который действует, когда крутят ручку, в результате оно может меняться от нуля до исходного значения.
Потенциометры используют в быту, как регулятор громкости, и в электронике, например, в качестве датчика.


Резистивные датчики

Резистивные датчики также называют омическими. Это приборы, в которых изменяется сопротивление, если изменяется длина, площадь сечения или удельное сопротивление. Их используют в устройствах для изменения сопротивления, а также при помощи микроконтроллера с его помощью вы можете измерить напряжение. Существуют различные датчики, одним из некоторых является фоторезистор — переменный резистор, сопротивление которого зависит от попадающего на него света.

Переменный резистор в качестве делителя напряжения

Переменный резистор позволяет напряжению изменяться более плавно. Работает он так: крайние выводы подключаются к положительному и отрицательному заряду, а из центрального на выходе получается пониженное напряжение

Делитель применяют в различных конструкциях, если нагрузка сети слишком высока для устройства, в датчиках и электронных схемах. Он является одним из основных аспектов электроники, позволяет приспособить параметры сети для механизма. Теперь вы знаете, для чего применяют резисторный делитель, основные для использования вычисления, например, как рассчитать резистор для понижения напряжения.

Емкостной делитель напряжения ⋆ diodov.net

Программирование микроконтроллеров Курсы

Простейший емкостной делитель напряжения состоит из двух последовательно соединенных конденсаторов и используется для снижения величины U на отдельных элементах электрической цепи.

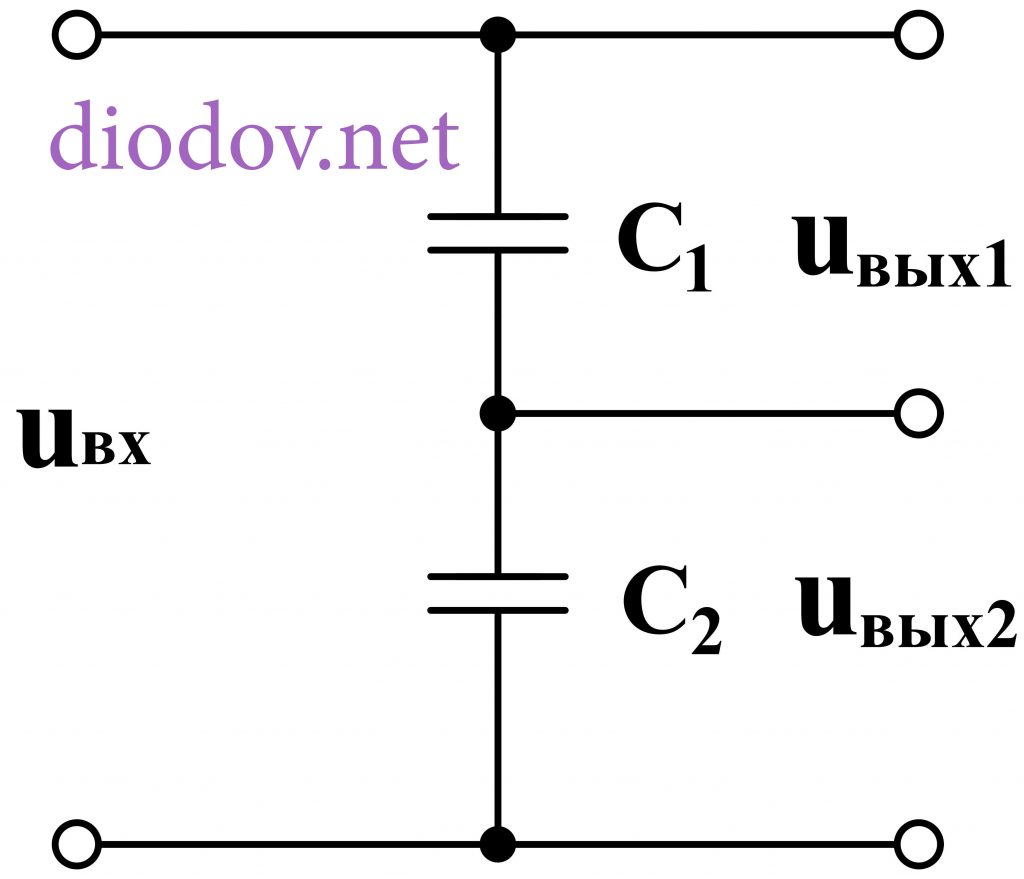

Емкостной делитель напряжения

Делитель постоянного напряжения на конденсаторах чаще всего применяют многоуровневых инверторов напряжения, широко используемых как на электроподвижном составе, так и в других направлениях силовой электроники.

Делитель постоянного напряжения на конденсаторах

Главная сложность практического применения такой схемы (и всех подобных схем) заключается в невозможности обеспечения равномерного разряда конденсаторов, вследствие чего напряжения на них будет распределяться не поровну. Чем сильнее разряжен один конденсатор по сравнению с другим (иди с другими), тем большая разница в U будет на них, что наглядно отображает формула:

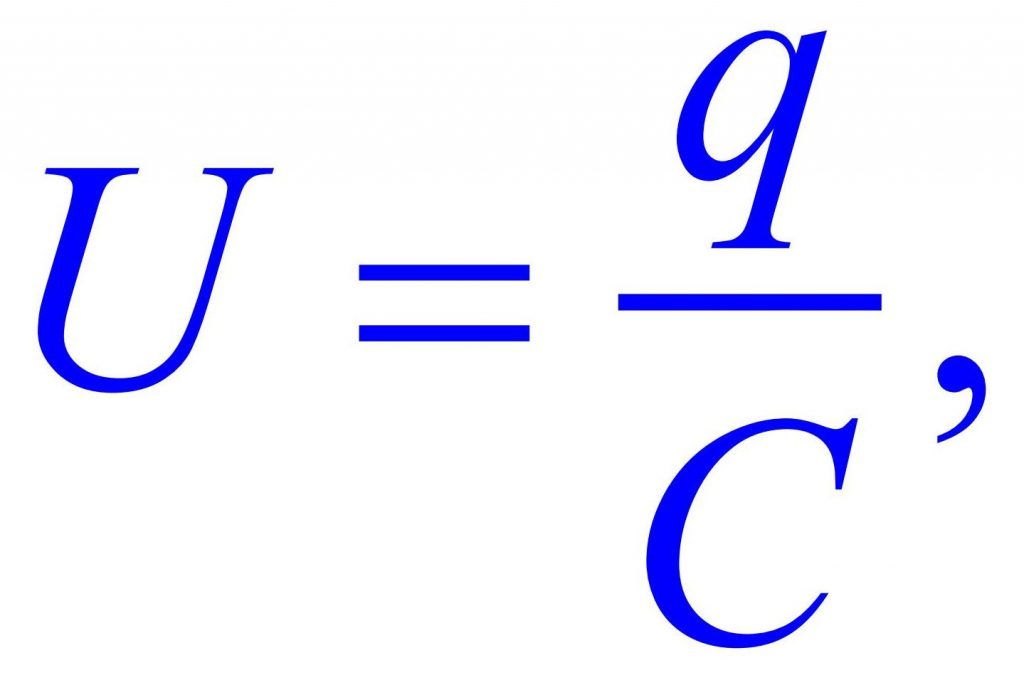

Формула напряжение, емкость, заряд

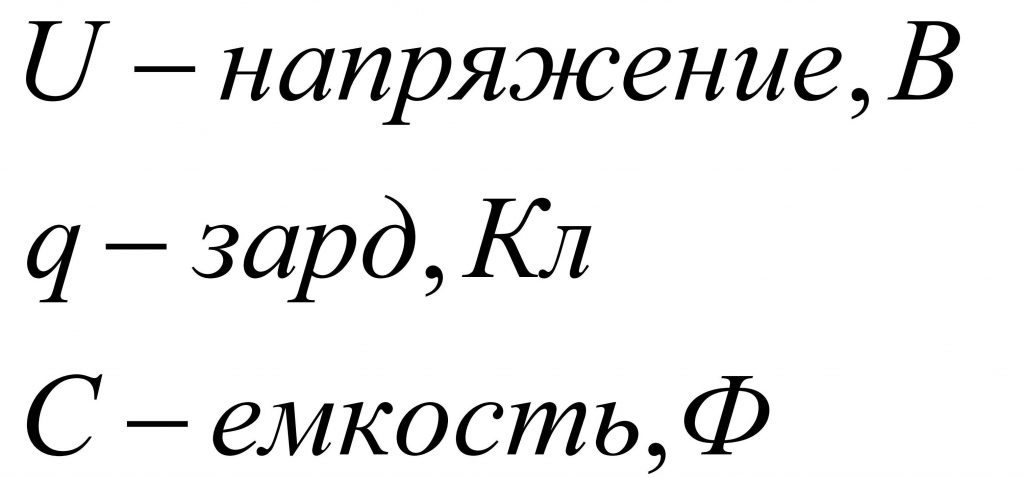

Напряжение, заряд, емкость

По этой причине подобные схемы крайне нестабильно работают и обязательно предусматривают узлов подзарядки конденсаторов с целью выравнивания напряжения на последних.

Емкостной делитель напряжения в цепи переменного тока

В радиоэлектронике в большей степени находят применение емкостные делители переменного напряжения.

Конденсатор, как и катушка индуктивности, относится к реактивному элементу, то есть потребляет реактивную мощность от источника переменного тока, в отличие от резистора, который является активным элементов и потребляет исключительно активную мощность.

Реактивный элемент

Здесь следует кратко пояснить разницу между активной и реактивной мощностями. Активная мощность выполняет полезную работу и реализуется только в том случае, когда ток и напряжение направлены в одном направлении и не отстают друг от друга, то есть находятся в одной фазе, что имеет место только на резисторе. На конденсаторе ток отстает от напряжения на угол φ = 90°. В результате чего ток напряжение находятся в противофазе, поэтому когда ток имеет максимальное значение напряжение равно нулю, а произведение этих двух величин дают мощность, которая в таком случае равна нулю, так как один из множителей равен нулю. Следовательно, мощность не потребляется.

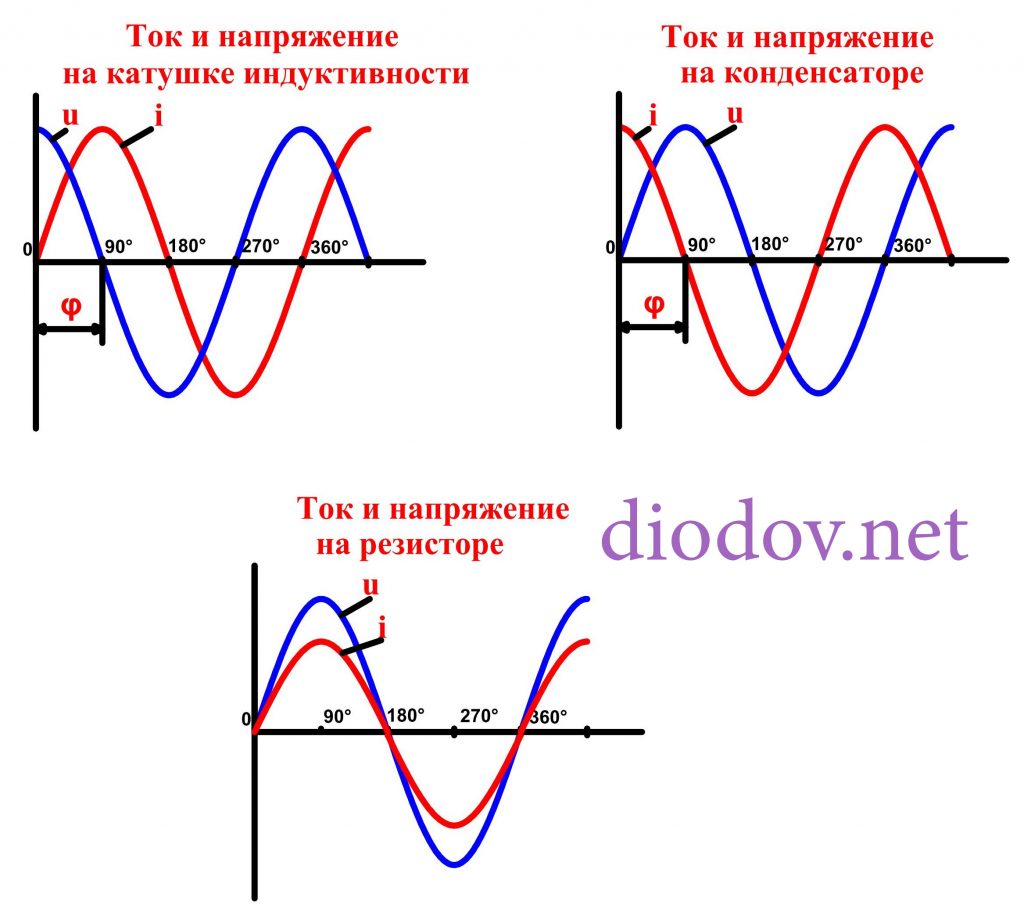

Ток и напряжение на резисторе, конденсаторе и индуктивности

Аналогичные процессы протекают и в цепи с катушкой индуктивности. Разница лишь в том, что на индуктивности i отстает от u на угол φ = 90°.

Реактивная мощность проявляется только в цепях переменного тока. Она составляет часть полной мощности и определяется по формуле:

Формула полная мощность, активная мощность, реактивная мощность

Реактивная мощность в отличие от активной, не потребляется нагрузкой, а циркулирует между источником питания и нагрузкой. Поэтому конденсатора и катушка индуктивности являются реактивными элементами, не потребляющими активную мощность и по этой причине они практически не нагреваются.

Расчет сопротивления делителя напряжения на конденсаторах заключается в определении необходимых значений сопротивлений.

Сопротивление конденсатора XC является величиной не постоянной и зависит от частоты переменного тока f и емкости C:

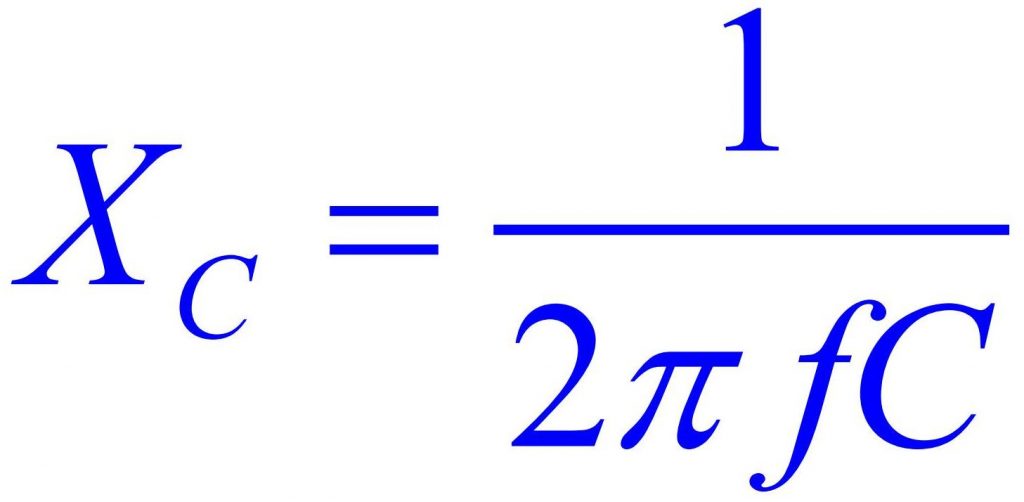

Формула емкостное сопротивление

Как видно из формулы, сопротивление снижается с увеличением частоты и емкости. Для постоянного тока, частота которого равна нулю, сопротивление стремится к бесконечности, поэтому, рассматриваемая далее схема емкостного делителя напряжения не применяется постоянном токе.

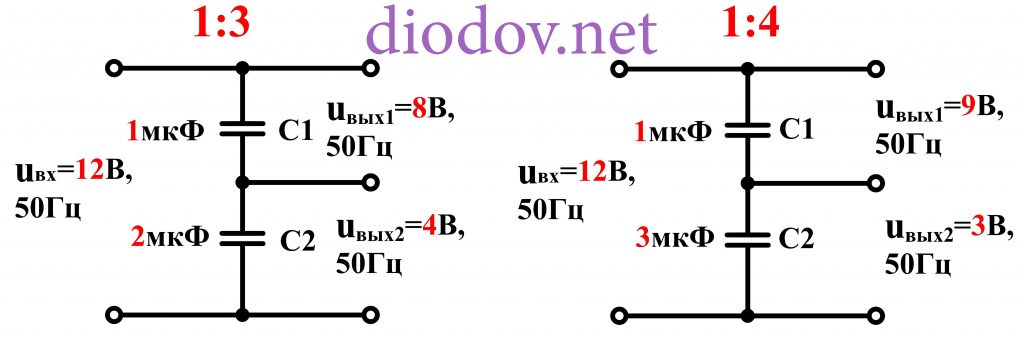

Схема емкостного делителя напряжения

Для снижения величины uвых, например в два раза, емкости C1 и C2 должны быть равны. Универсальные формулами для определения выходных uвых1 и uвых2 в зависимости от входного и емкостей C1 и C2 имеют вид, аналогичный для резисторных делителей:

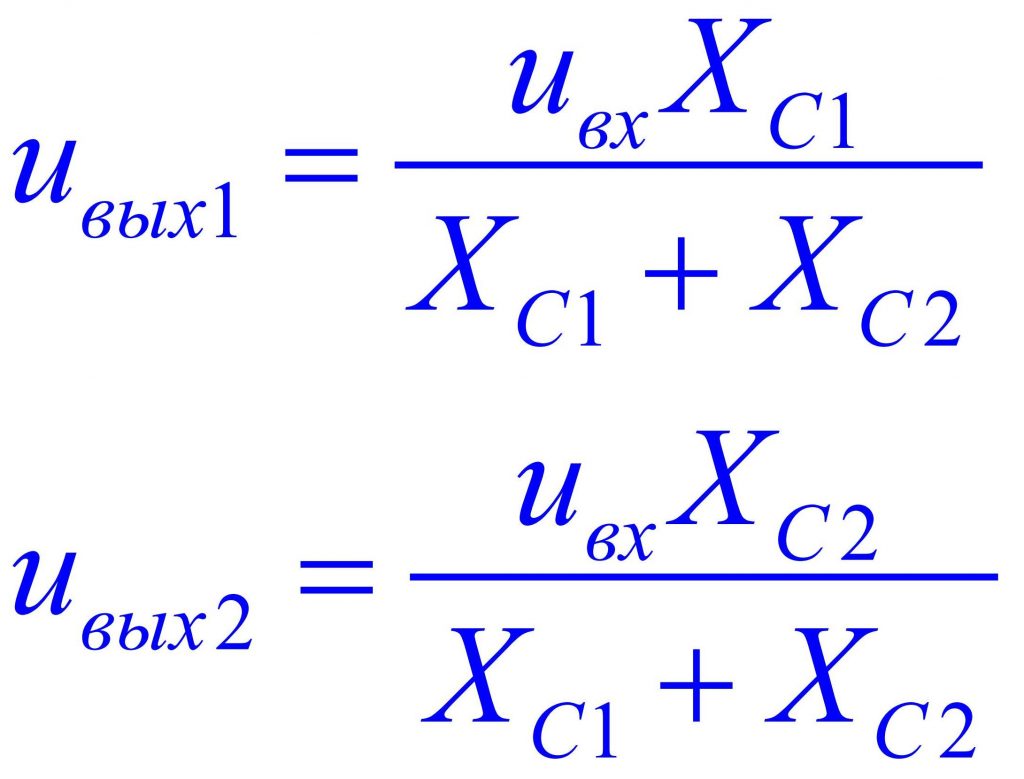

Формула делитель напряжения на конденсаторах

Поскольку частота переменного тока для всех конденсаторов одинакова, то формулу можно упростить:

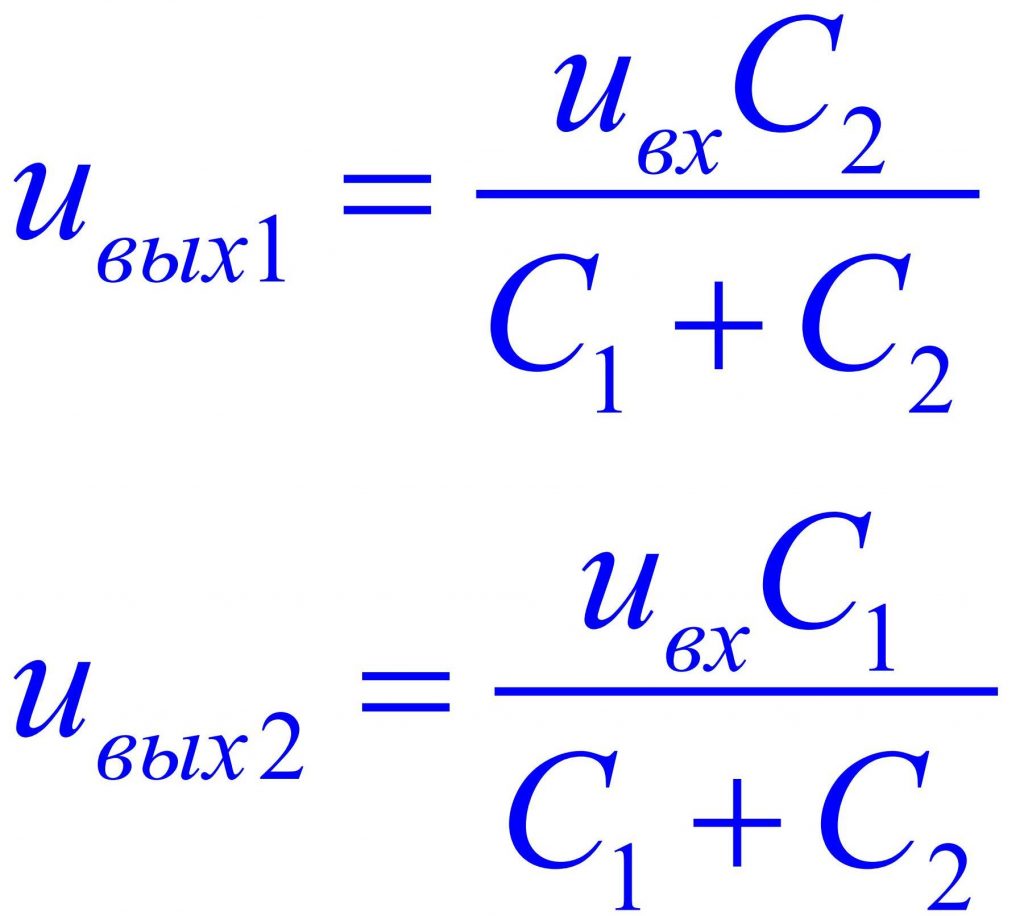

Формула емкостной делитель напряжения

Индуктивный делитель напряжения

В качестве делителей переменного напряжения также, но гораздо реже, применяют катушки индуктивности, которые относятся к реактивным элементам. Однако, в отличие от конденсаторов, которые являются накопителями электрического поля, катушки индуктивности накапливают магнитное поле.

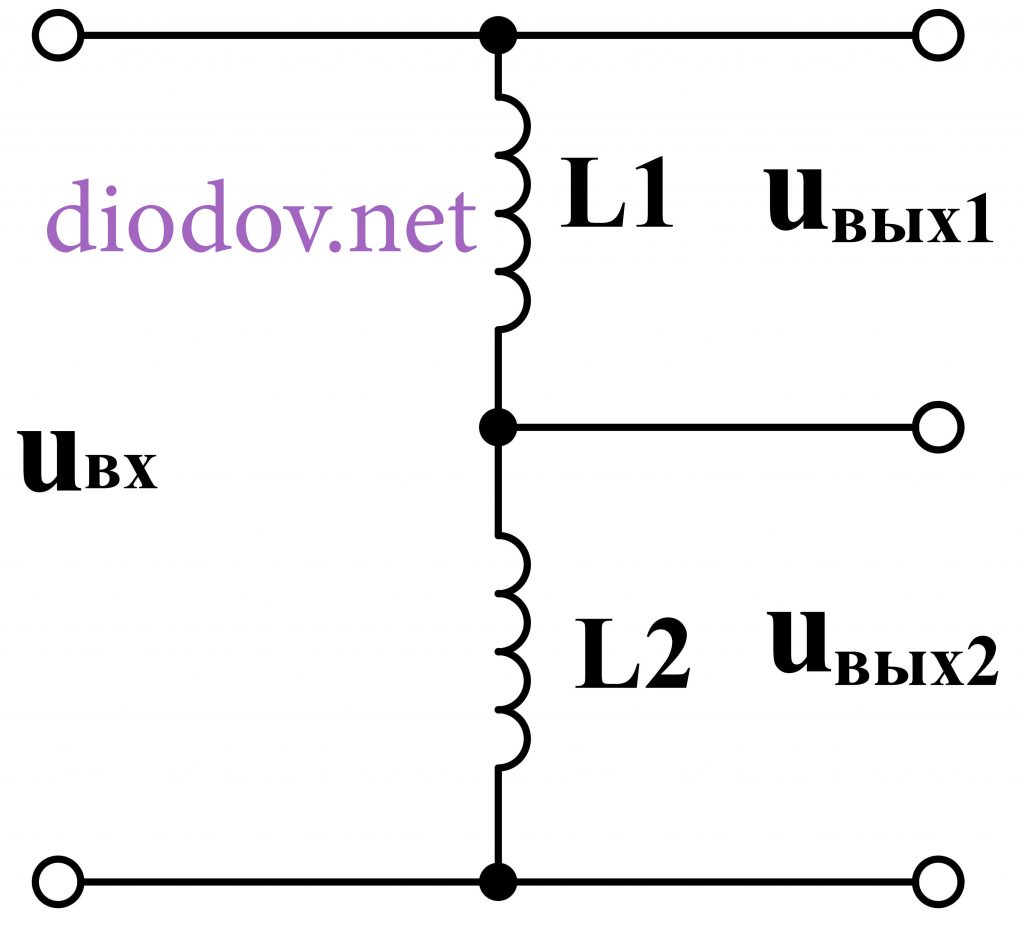

Индуктивный делитель напряжения

Индуктивное сопротивление зависит от индуктивности L и частоты переменного тока f. С ростом этих параметров сопротивление катушки переменному току возрастает.

XL = 2πfL.

Формула делителя напряжения на катушках индуктивности

Упрощенный вариант формулы:

Формула индуктивный делитель напряжения



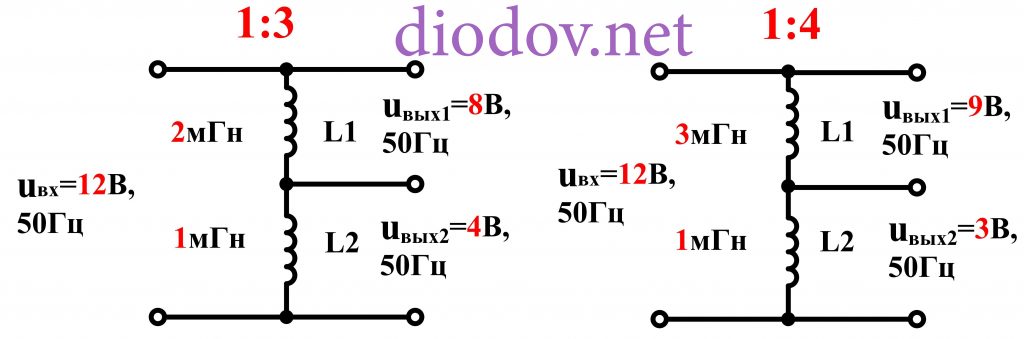

Схема индуктивного делителя напряжения

Как вы наверняка уже заметили, чтобы рассчитать емкостной делитель напряжения достаточно знать емкости конденсаторов, а индуктивный делитель – индуктивности.

Электроника для начинающих

Еще статьи по данной теме

Калькулятор делителя напряжения

- Хорошие калькуляторы

Вы можете использовать этот калькулятор делителя напряжения для определения любой из четырех переменных, связанных с простым двухрезисторным делителем напряжения, когда доступны значения трех других переменных.

В двухрезисторном делителе напряжения используются четыре переменных: входное напряжение, выходное напряжение, сопротивление 1 и сопротивление 2.

Калькулятор также строит принципиальную схему и генерирует значения компонентов.

Как пользоваться калькулятором делителя напряжения:

  1. Введите три известные переменные
  2. Нажмите кнопку «Рассчитать»
  3. Калькулятор отобразит оставшееся значение и принципиальную схему.

Дополнительная информация

Инженеры очень часто используют схему делителя напряжения с двумя резисторами. Делитель напряжения, который также часто называют делителем потенциала, предлагает явное преимущество, заключающееся в том, что он может поляризовать другие элементы в цепи, включая интегральные схемы и транзисторы, с напряжением, отличным от напряжения основного источника напряжения.

Основная причина, по которой используется эта схема, - это масштабирование входного напряжения до более низкого значения в соответствии с соотношением двух резисторов.

Это достигается следующим образом:

  1. Соотношение резисторов (R1 и R2) снижает входное напряжение до более низкого выходного напряжения.
  2. Выходное напряжение представляет собой часть входного напряжения. Эта дробь принимает форму R2, деленного на сумму R1 + R2
  3. .
  4. Основная формула, которая используется для определения выходного напряжения, основана на законе Ома и выглядит следующим образом:

В выход = В дюйм * R2 / (R1 + R2)

Например, предположим, что мы работаем со схемой, которая имеет вход 12 В.Однако для одной из микросхем в схеме требуется 9 вольт, а для другой - всего 3 вольт. Делитель напряжения может использоваться для распределения напряжения между различными микросхемами в соответствии с их требованиями.

Если один резистор имеет значение 2 кОм, а другой - 6 кОм, вход 12 В будет разделен на 3 В и 9 В.

Обратите внимание: никогда не используйте делитель напряжения для высоких напряжений, потому что полный ток должен пройти через резисторы, и это может привести к повреждению. В этом случае лучшим вариантом будет стабилизатор напряжения.

Пример:

Допустим, мы хотели бы определить выходное напряжение, если сопротивление резистора R1 составляет 5 кОм, сопротивление резистора R2 равно 10 кОм, а входное напряжение равно 9 В.

Решение:

В выход = В дюймов * R2 / (R1 + R2) = (9 В) (10 кОм) / (5 кОм + 10 кОм) = 6 В

В, выход, = 6 В.

Формулы

В этом калькуляторе делителя напряжения используются следующие формулы:

В выход = В дюйм * R2 / (R1 + R2)

В вход = В выход * (R1 + R2) / R2

R1 = R2 * (V на выходе - V на выходе ) / V на выходе

R2 = R1 * V выход / (V вход - V выход )

Где, В, выход, = выходное напряжение (вольт), В, дюймов, , = входное напряжение (вольты), R1 и R2 = значения резистора (Ом).

Вас также может заинтересовать наш Калькулятор цветовой маркировки резистора или Калькулятор трансформатора

,Расчет делителя напряжения

Voltage Divider Circuit Diagram Пожалуйста, посмотрите схему делителя напряжения, представленную здесь, и рассчитайте выходное напряжение с помощью калькулятора делителя напряжения по следующей формуле делителя напряжения:

V выход = (V дюйм x R 2 ) / ( R 1 + R 2 )

Здесь:

  • В в - входное напряжение
  • R1 - сопротивление 1-го резистора,
  • R2 - сопротивление 2-го резистора,
  • V out - выходное напряжение.

В качестве альтернативы вы также можете использовать этот калькулятор делителя напряжения, чтобы получить любые 3 известных значения в цепи и вычислить 4-е.


Схема делителя потенциала - очень распространенная схема, используемая в электронике, где входное напряжение должно быть преобразовано в другое напряжение, меньшее, чем оно. Эта схема очень полезна для всех аналоговых схем, где требуются переменные напряжения, поэтому важно понимать, как эта схема работает и как рассчитывать значения резисторов.

Схема делителя напряжения - это очень простая схема, состоящая всего из двух резисторов (R1 и R2), как показано выше. Требуемое выходное напряжение (Vout) можно получить на резисторе R2. Используя эти два резистора, мы можем преобразовать входное напряжение в любое требуемое выходное напряжение, это выходное напряжение определяется значением сопротивления R1 и R2. Формулы для расчета Vout показаны ниже.

V из = (V дюйм x R 2 ) / (R 1 + R 7

Где, Vout = выходное напряжение Vin = входное напряжение и R1 = верхний резистор R2 = нижний резистор

Мы можем использовать вышеупомянутый калькулятор делителя напряжения для вычисления любого из значений, упомянутых в формулах делителя напряжения , но теперь давайте узнаем, как были получены эти формулы.Рассмотрим схему ниже, которую можно использовать для преобразования входного сигнала 5 В в выходное напряжение 3,3 В для анализа

Voltage dividing circuit

Чтобы понять, как выводятся формулы потенциального дайвера, нам понадобится калькулятор закона Ома, согласно закону Ома падение напряжения в любом месте является произведением тока, протекающего по цепи, и сопротивления в ней.

Напряжение = Текущий ток × Сопротивление на напряжении

Давайте воспользуемся этим, чтобы вычислить входное напряжение (Vin) для вышеуказанной схемы.Здесь есть два резистора на входном напряжении Vin, следовательно,

Входное напряжение = ток × (сопротивление 1 + сопротивление 2)

Vin = I × (R1 + R2) ( 1)

Аналогичным образом рассчитаем выходное напряжение (Vout), здесь есть только один резистор (R2), следовательно,

Выходное напряжение = ток × сопротивление R2

Vout = I × R2 ( 2)

Если мы посмотрим на уравнения 1 и 2, мы можем заметить, что значение тока одинаковое, поэтому давайте перепишем

Уравнение 1 как, I = Vin / (R1 + R2)

Уравнение 2 как, I = Vout / R2

Поскольку ток, протекающий по цепи, постоянен, ток I останется одинаковым для обоих уравнений, поэтому мы можем приравнять их как

Вин / (R1 + R2) = Vout / R2

V из = (V дюйм x R 2 ) / (R 1 + R 7

Давайте проверим эту формулу делителя напряжения для указанной выше схемы, где Vin = 5 В, R1 = 1000 Ом и R2 = 2000 Ом.

Выход = (5 × 2000) / (1000/2000)

Выход = (10000) / (3000)

Выход = 3,3333 В

Еще одним важным фактором, который следует учитывать при выборе номиналов резистора, является его номинальная мощность (P) . Как только вы узнаете значения I (в зависимости от нагрузки), Vin, R1 и R2, сложите R1 и R2 вместе, чтобы получить R ИТОГО , и используйте калькулятор закона Ома, чтобы узнать номинальную мощность (ватт), необходимую для резисторов. Или просто используйте формулы P = VI, чтобы определить номинальную мощность вашего резистора.Если не выбрана правильная номинальная мощность, резистор перегреется и также может сгореть.

,Калькулятор делителя напряжения

- рассчитайте номиналы резисторов в цепи двухрезисторного делителя напряжения.

Калькулятор делителя напряжения - рассчитайте номиналы резисторов в цепи двухрезисторного делителя напряжения.

Двухрезисторный делитель напряжения это одна из самых основных и распространенных схем в электронике. Часто это первая схема, которую изучает новичок. Делитель напряжения превращает большое напряжение в меньшее.Как это работает, соотношение резисторов (R1 и R2) делит вход напряжение до более низкого выходного напряжения. Выходное напряжение - это часть входного напряжения, и эта часть равна R2, деленному на сумма R1 + R2. Формула: VOUT = VIN * (R2 / (R1 + R2)). Калькулятор делителя напряжения предполагает, что вам известны любые три значения схемы делителя напряжения. Воспользуйтесь калькулятором ниже, чтобы вычислить значение отсутствующего параметра.

Общее использование делителя напряжения

Делители напряжения обычно используются для уменьшения входного напряжения на канал АЦП.Например, если вы хотите узнать напряжение источника питания 12 вольт, но ваш АЦП имеет максимальный входной уровень 5 вольт, делитель напряжения уменьшит напряжение до безопасный уровень.

Многие датчики резистивные, и АЦП не может получить с них правильные показания. Добавляя резистор к резистивному датчику, вы создаете делитель напряжения. Как только известен выходной сигнал делителя напряжения, можно рассчитать сопротивление датчика.

Используя делитель напряжения в сочетании с АЦП, можно считывать данные с любых датчиков.

  • обрезки
  • слайдеры
  • батареи
  • термисторы
  • джойстики
  • партии еще

Когда не использовать делитель напряжения

Цепи делителя напряжения не подходят для понижения напряжения для использования в качестве источника питания. Мало того, что это было бы ужасно неэффективно, ток, протекающий через R1, скорее всего, приведет к сгоранию резистора. Как правило, никогда не используйте делитель напряжения. в качестве источника напряжения для всего, что требует даже небольшого количества энергии.Если вам нужно понизить напряжение, чтобы использовать его в качестве источника питания, обратите внимание на регуляторы напряжения или импульсные источники питания.

Также не забудьте ознакомиться с нашим инструментом преобразования конденсаторов uF - nF - pF, чтобы помочь вам выбрать подходящие конденсаторы для вашего следующего проекта.


,

Калькулятор делителя напряжения

Плюсы и минусы делителей напряжения

Некоторым из вас может быть интересно, почему люди измеряют неизвестное сопротивление с помощью делителя напряжения, когда они могут просто прочитать значение силы тока, протекающей через резистор при приложении внешнего напряжения - всего лишь закон Ома. Что ж, в общем, для этих методов не должно быть значительной разницы, но мы должны знать, что сопротивление подавляющего большинства материалов зависит от температуры.Хуже того, эти зависимости различны для металлов, полупроводников или изоляторов.

Принимая во внимание металлы, их сопротивление увеличивается с повышением температуры, поэтому для определения сопротивления при некоторой стандартной температуре, например T = 25 ° C , мы должны найти тепловой коэффициент (TCR) материала. Это требует точного измерения температуры окружающей среды и выполнения некоторых расчетов, при этом надеясь, что за это время не было допущено никаких ошибок.Однако мы можем сделать это гораздо проще! Как вы уже догадались, можно использовать простой делитель напряжения!

В базовой версии у нас есть два резистора, и если они сделаны из одного материала, это означает, что их температурные зависимости сопротивления примерно такие же . Независимо от того, насколько велика разница температур, эти сопротивления изменяются примерно на один и тот же процент, скажем, на 5% на каждые 20 ° C. Но, , поскольку в общем случае формула делителя напряжения имеет отношение импедансов, любое относительное изменение будет отменено, и выходное напряжение не должно зависеть от температуры (или, по крайней мере, его влияние должно быть значительно уменьшено).Более того, если мы посмотрим на уравнение из предыдущего раздела, мы получим значение сопротивления, такое же, как первое при данной температуре - никаких дополнительных расчетов не требуется!

Во-вторых, делители напряжения удобно использовать при проектировании сложных электрических схем. Вместо использования нескольких отдельных источников напряжения, каждый из которых создает разный потенциал в системе, мы можем реализовать один источник и применить столько делителей напряжения, сколько нам нужно.

С другой стороны, мы должны осознавать тот факт, что чем длиннее провода в нашей цепи, тем больше вероятность падения напряжения.Что ж, это далеко не так для длинных промышленных кабелей, но все же, если нам нужно провести действительно точные измерения, этот фактор следует принять во внимание и в идеале уменьшить как можно больше.

.

Author:

Отправить ответ

avatar
  Подписаться
Уведомление о
