Обманки для светодиодных автомобильных ламп.

При замене штатной лампы накаливания на светодиодную автомобильную лампу Вы столкнулись с проблемой бортового компьютера? Он начал выдавать ошибку, «неисправность лампы»? Т.е. срабатывает система определения неисправностей. Она находится во многих современных автомобилях и сигнализирует о том, что какая-либо лампа вышла из строя. Происходит это по тому, что светодиодные лампы потребляют намного меньше энергии, чем галогеновые, на которые данная система и рассчитана.

Чтобы решить эту проблему надо установить специальный нагрузочный резистор. В народе его попросту называют «обманкой». Он создает нужную нагрузку в сети для исчезновения ошибки о замене ламп. Его мощность, в сумме с мощностью светодиодной лампы дает такое количество ватт, которое не выходит за рамки погрешностей систем контроля.

Вы установили светодиодные лампы в поворотники и при этом реле поворотов срабатывают чаще, как бывает при перегорании лампы. Происходит это из-за того, что реле поворотов рассчитаны на стандартные галогеновые лампы, которые потребляют гораздо больше мощности, чем светодиоды. Для того чтобы избавиться от нежелательного эффекта увеличения частоты мигания поворотов так же требуется установить резистор «обманку»

Установка довольно проста. Дополнительное оборудование не требуется. Благодаря этому монтаж можно произвести самостоятельно. В комплекте поставки имеются специальные коннекторы, с помощью которых и осуществляется подсоединение обманки к цепи лампы.

Нагрузочный резистор подойдёт к любой марке автомобиля!

Но стоит обратить внимание на то, что при работе резистор выделяет большое количество тепла. Поэтому рекомендуется устанавливать его к металлической поверхности на некотором расстоянии от легко плавящихся элементов.

У нас в наличии находятся два вида обманок. Первый вид является уже готовым к установке решением. Эти резисторы могут выполнять свои функции в поворотных огнях и стоп-сигналах.

Со вторым видом дела обстоят немного сложнее. Такие резисторы можно обозначить - «для профессионалов». Их монтаж необходимо проводить самостоятельно. Для этого в составе комплекта имеются специальные клеммы. Такие обманки применяют в противотуманных фарах и фарах ближнего или дальнего света.

Каталог обманок для светодиодных автомобильных ламп.

Обманки для автомобильных светодиодных огней: габариты, поворотники, освещение

  • Обманки MTF-Light CAN-BUS 5W для светодиодных ламп T10, W5W, C5W созданы для обхода ошибки бортового компьютера, которая возникает на некоторых современных автомобилях.

    Страна производства - Тайвань;

    Гарантия - 1 год.

  • Комплект из 2-х «обманок» бортового компьютера, которые встраиваются в штатную цепь. Благодаря им есть возможность установки светодиодов на автомобили с проверкой неисправностей.

    Цоколь - W5W, C5W;

    Страна производства - Германия;

    Гарантия - 1 год.

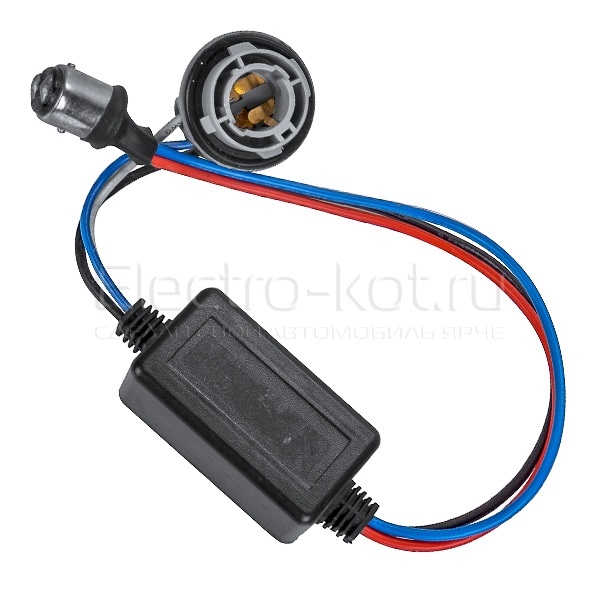

  • Обманки MTF-Light CAN-BUS 12W предназначены для работы со светодиодными лампами P21W, W21W, P21/5W, W21/5W и W16W. Обманки обходят проверку ламп бортовым компьютером автомобиля, устраняя вероятную ошибку.

    В комплекте две обманки.

    Цоколь - P21W, W21W, P21/5W, W16W, W21/5W;

    Страна производства - Тайвань;

    Гарантия - 1 год.

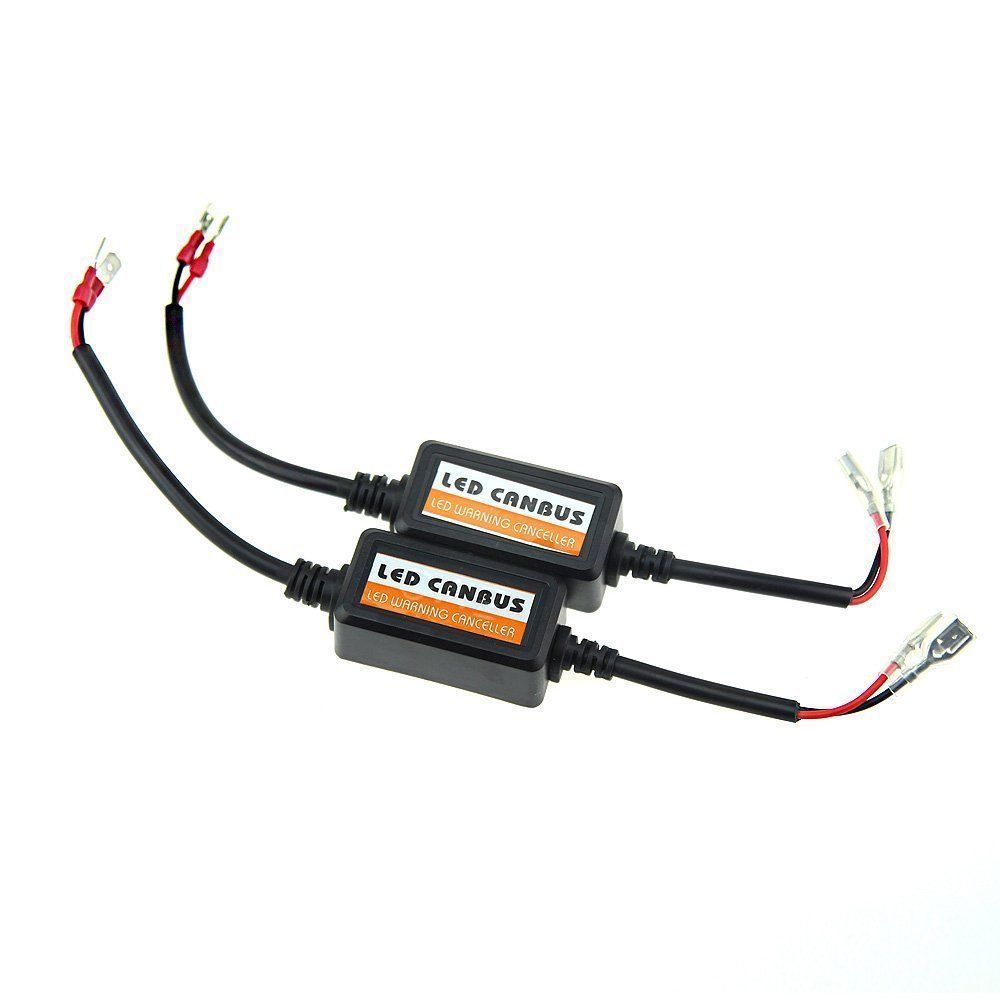

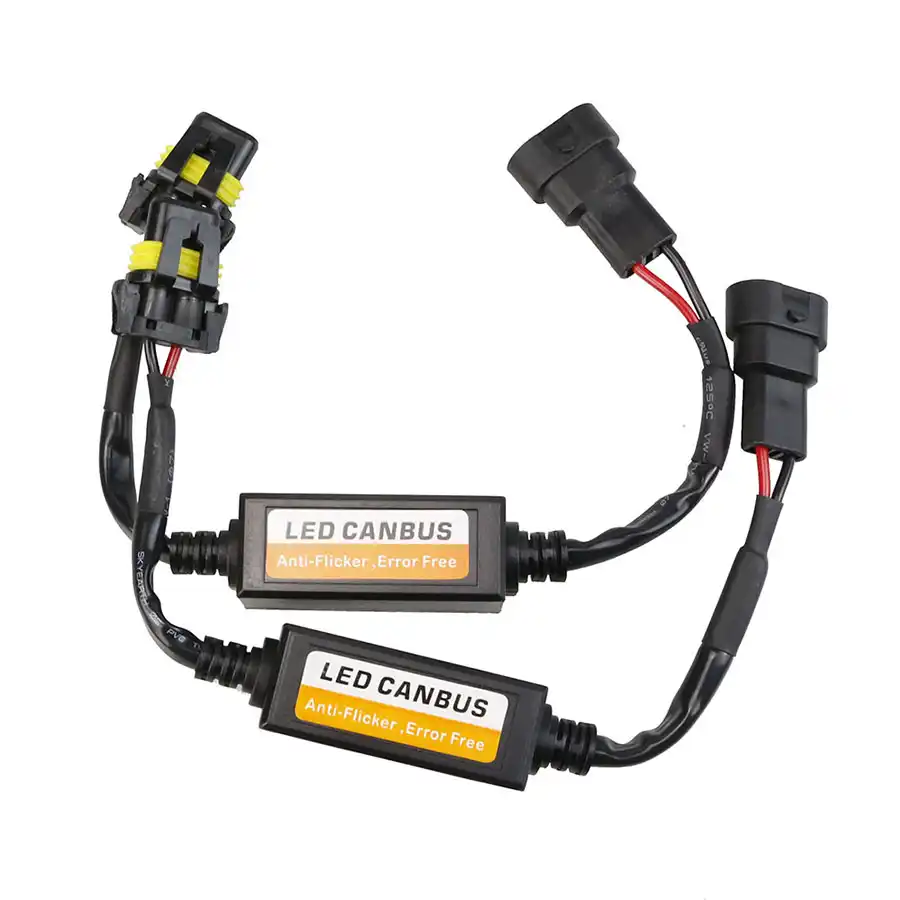

  • Обманки MTF-Light CAN-BUS 35W для светодиодных ламп ПТФ предназначены для обхода ошибки бортового компьютера, которая возникает на многих современных авто. Обманки имитируют стандартную лампу накаливания.

    Страна производства - Тайвань;

    Гарантия - 1 год.

  • Специализированная обманка для светодиодных огней. Позволяет обходить бортовую проверку на современных автомобилях. С помощью Osram Canbus компьютер не будет выдавать ошибку при установке светодиодов, отличных от штатных.

    Цена указана за комплект из 2 обманок.

    Цоколь - W5W, C5W;

    Страна производства - Китай;

    Гарантия - 3 года.

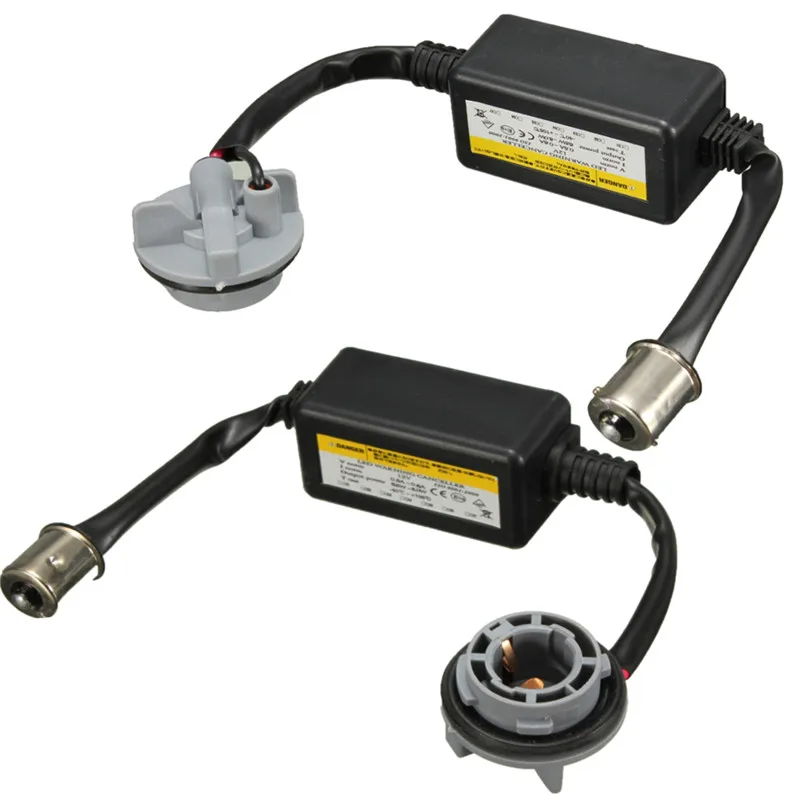

  • Обманки Philips CANBus для светодиодных ламп 21W предотвращают ошибку бортового компьютера при установке диодов на авто с проверкой.

    Цоколь - W21W, P21W;

    Страна производства - Германия;

    Гарантия - 1 год.

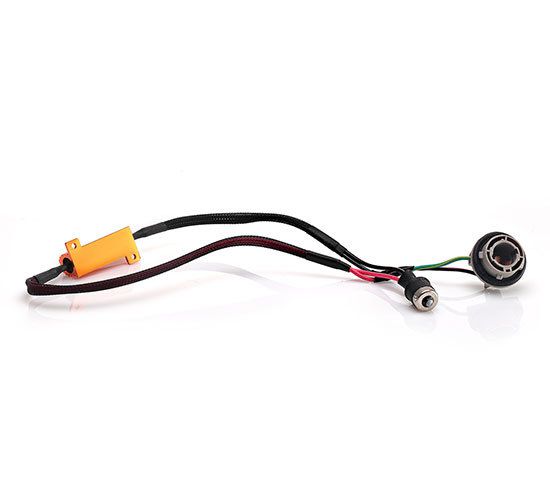

  • Обманки MTF-Light для светодиодных ламп W21W, P21W нужны для того, чтобы предотвратить ошибку компьютера при установке диодов на авто с бортовой проверкой.

    При доставке через пункты выдачи заказов (постаматы) предоплата — 100%.

    Цоколь - W21W, P21W, P21/5W, W21/5W;

    Страна производства - Южная Корея;

    Гарантия - 1 год.

"Обманка" для LED ламп под мощность 21W :: carway.info

При установке светодиодных ламп в автомобиль некоторые владельцы сталкиваются с проблемами. Портфолио OSRAM пополнилось «обманкой» для LED ламп под мощность 21W. Данное устройство просто необходимо при установке LED ламп типа P21 на современные автомобили VAG, BMW, MB и другие. Новинка уже доступна к заказу со склада OSRAM Украина!

При установке светодиодных ламп в поворотники, реле поворотов срабатывает чаще, как будто перегорела какая нибудь лампа. Происходит это по тому, что реле поворотов рассчитаны на стандартные галогенные лампы, мощность которых может быть в диапазоне от 1W до 21W. Светодиодные лампы потребляют от 0.1 W до 6W.

Выходом из этой ситуации является установка дополнительных резисторов (обманок) или специальных реле поворотов, рассчитанных на использование светодиодных ламп.

Информация о продукте Canbus Control Unit 21W OSRAM:

  • 3 года гарантии от OSRAM
  • Лучшее управление освещением в автомобиле - устройство позволяет «обойти» систему определения лампы вышедшей из строя в автомобиле и избежать появления индикации ошибки на приборной панели при использовании LED ламп вместо ламп накаливания мощностью  21 W
  • Исключает появление ошибок и отключение питания
  • Не несет негативного влияния на световой поток
  • Легкость монтажа - соединение с  проводкой при помощи защелок в комплекте
  • Всё необходимое в одном комплекте: 2-а резистора,  2-а хомута и 4-е соединительные клипсы
  • Подходит для всех моделей автомобилей

Мощность - 21W
Напряжение - 12V
Размеры продукта - 27 x 27 x 15,5 mm

Длинна проводов - 20 cm (each side)
Вес - 2 x 26 +/-0. 5g
Материал - Алюминий

Артикул: LEDCBCTRL102 21W
EAN: 4052899301993
Базовая цена, евро за упаковку - 7,5

Установка резисторов (обманок) в цепь осуществляется с помощью коннекторов, которые входят в комплект поставки. Они не повреждают провода (при установке происходит небольшой разрез изоляции провода, что обеспечивает электрический контакт с проводником). При демонтаже незаметны следы их установки.

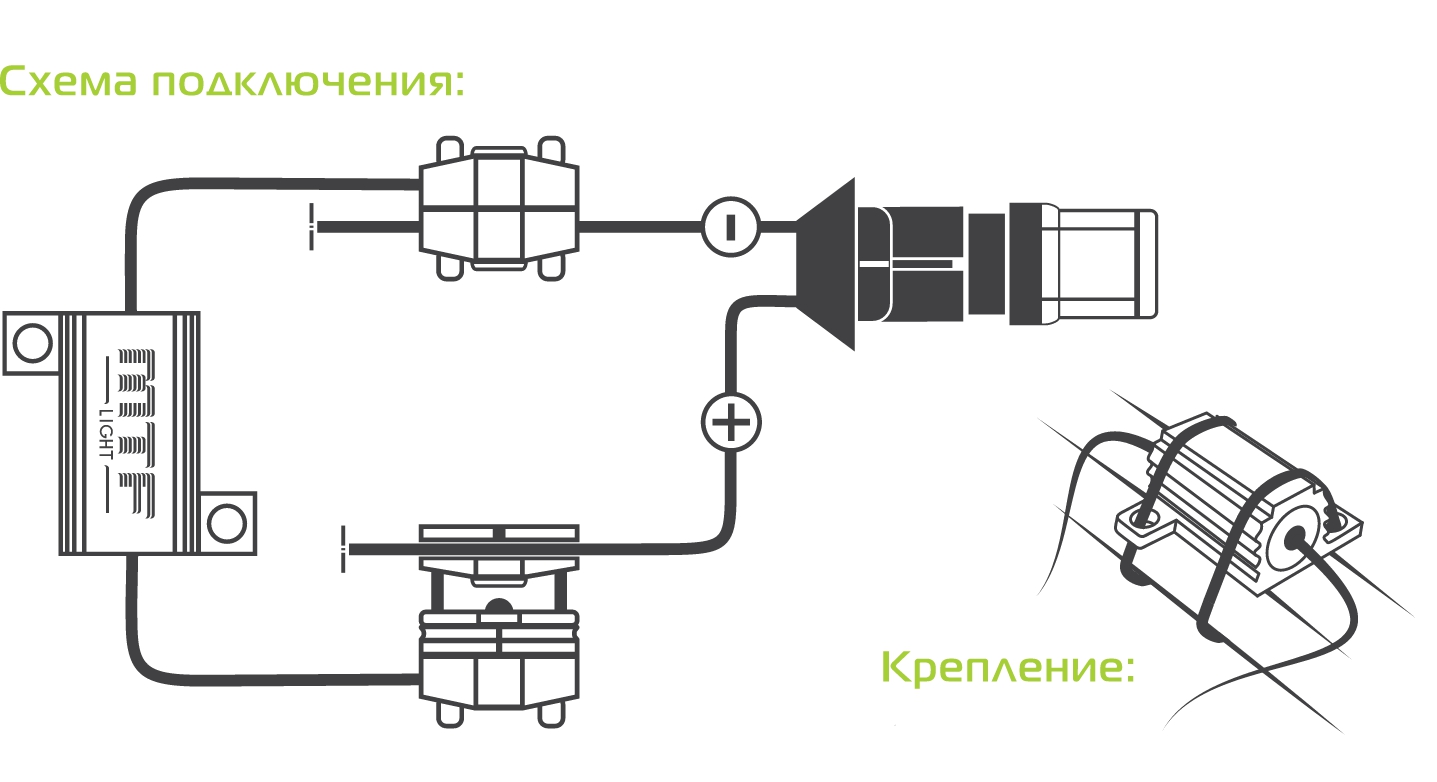

Принципиальная схема установки Резисторов обманок:
От источника питания через выключатель (или реле), по средством 2х проводов "+" и "–" к лампе подаётся ток. Подключение резистора в цепь производится параллельно. То есть, один из проводов резистора, по средствам коннектора, подключается к плюсовому проводу, второй провод резистора присоединяется к минусовому. Вследствие чего получается стабильная система, отвечающая заводским характеристикам.

Сопротивление для светодиодных поворотников

Скоро будет как новая

› Бортжурнал › Установка резисторов-обманок для светодиодных ламп

При установке светодиодных ламп в автомобиль некоторые владельцы сталкиваются с проблемами.

Первая: при установке светодиодных ламп в поворотники, реле поворотов срабатывает чаще, как будто перегорела какая нибудь лампа. Происходит это по тому, что реле поворотов расчитанны на стандартные галогеновые лампы, мощность которых может быть в диапазоне от 1W до 21W. Светодиодные лампы потребляют от 0.1 W до 6W.

Выходом из этой ситуации является установка дополнительных резисторов (обманок) или специальных реле поворотов, рассчитанных на использование светодиодных ламп.

Поскольку специальные реле довольно дороги и их можно использовать только со светодиодными лампами (например, нельзя поставить 2 светодиодные лампы и 2 галогеновые), то рассмотрим вариант подключения резисторов (обманок).

Для примера расчёта возьмём стандартный автомобиль, у которого установлены 2 лампы поворотников в передних фарах, 2 повторителя поворотов на крыльях и 2 лампы поворотников в задних фонарях.

Далее нам необходимо определить тип лампы: обычно в фарах и фонарях используются лампы мощностью 21W, а в повторителях на крыльях или зеркалах — мощностью 5W.

И так, у нас 4*21W+2*5W. Расчётная мощность реле 94W. При такой мощности реле включает поворотники 1 раз каждые 0.5 секунды. При замене только передних ламп и ламп в повторителях на светодиодные, суммарная мощность ламп равна 2*3W+2*1W+2*21W = 50W . При такой мощности реле будет срабатывать каждые 0.27 секунды, или, почти в 2 раза чаще. На данный момент существуют резисторы мощностью 25W и 50W. Необходимо дополнить цепь приблизительно до 94W. При этом не стоит забывать, что резисторы необходимо устанавливать как на левую, так и на правую стороны. Выбраны резисторы по 25W 2штуки. После включения резисторов в цепь, считаем суммарную мощность: 4*3W+2*1W+2*21W +2*25W = 100W. При такой мощности реле будет срабатывать 1 раз в 0.52 секунды, что практически совпадает с первоначальным временем. На глаз определить разницу очень сложно.

Вторая проблема — это проблема с бортовым компьютером. Во многих современных автомобилях стоит система определения неисправности ламп, которая сигнализирует о том, что какая-либо лампа вышла из строя. В других, более продвинутых системах, происходит отключение электропитания поврежденной сети и (или) переключение её функциональности на други лампы (например, перегоревшие стоп-сигналы будут зажигаться в лампах противотуманных фар заднего фонаря).

При замене ламп на светодиодные, данные системы сигнализируют о том, что лампа перегорела. Происхдит это по тому, что светодиодные лампы потребляют намного меньше энергии чем галогеновые (на которые данная система и расчитана). К примеру, вместо 55W противотуманной фары всего 7.5W.
Выходом из ситуации являются всё те же резисторы (обманки). Установка резистора, мощностью 55W, к имеющимся в светодиодной лампе 7.5W даст в сумме 62.5W, что не выходит за рамки погрешностей таких систем контроля (их погрешность

20-30% от номинала).

Установка резисторов (обманок) в цепь осуществляется с помощью коннекторов, которые входят в комплект поставки. Они не повреждают провода (при установке происходит неболшой разрез изоляции провода, что обеспечивает электрический контакт с проводником). При демонтаже незаметны следы их установки.
Принципиальная схема установки Резисторов обманок:
От источника питания через выключатель (или реле), по средством 2х проводов "+" и "–" к лампе подаётся ток. Подключение резистора в цепь производится параллельно. То есть, один из проводов резистора, по средствам коннектора, присоеденяется к плюсовому проводу, второй провод резистора присоединяется к минусовому. Вследствие чего получается стабильная система, отвечающая заводским характеристикам.

Далее подробно рассмотрим резистор, его крепление и подключение. На следующем рисунке изображены 2 резистора мощностью 25 и 50 ватт. Габаритные размеры резисторов обманок 30*27*15мм и 30*50*15мм соответственно:

В комплект включен резистор, 2 винта и 2 гайки для крепления к корпусу автомобиля, а так же 2 зажим-коннектора для проводов:

Подключение резистора выполняется следующим образом: в коннектор вставляется провод от лампы поворотника и один из проводов от резистора. После чего, защелкивается фиксатор. Так же зажимается второй провод от поворотника со вторым проводом резистора. При этом металлический коннектор замыкает провода. После закрытия фиксатора, металлический коннектор становится скрыт, а корпус "захлопнут" тем же фиксатором:

Не забываем сказать автору спасибо и подписаться на авто 😉

Источник: каталог Osram 2015

Нагрузочный резистор (народное название “обманка”) используется для предотвращения учащенного мигания светодиодных ламп в указателях поворота или для отключения ошибки на бортовом компьютере после установки любых светодиодных ламп в стопы, габариты, номер, ДХО – куда угодно! Этот резистор обходит любую проверку и отключит сообщение о любой ошибке. Резистор с номиналом 6 Ом, 50 Вт подходит только для легковых автомобилей!

Мощность резистора это НЕ ПОТРЕБЛЯЕМАЯ им мощность! Это предельная рассеиваемая мощность! То есть количество энергии, которое резистор может рассеять без перегрева и выгорания. Установка резистора с мощностью рассеивания 50 Ватт вместо лампы накаливания мощностью 21 Ватт не увеличивает нагрузку на бортовую сеть.

Наш резистор подходит для любого легкового автомобиля. При установке резистора не нужно резать провода или вмешиваться в электропроводку автомобиля. Резисторы легко устанавливаются и легко снимаются. Крепление резистора к штатной электропроводке производится с помощью двух красных пластмассовых ответвителей, которые прилагаются к каждому резистору.

Резистор необходимо установить для каждой лампы указателя поворота. Если установлены 2 светодиодные лампы, например только для задних указателей поворота, необходимо установить 2 резистора. Если установлено 4 светодиодных лампы, в передние и задние указатели поворота, необходимо установить 4 резистора, по одному на каждую лампу. При установке резисторов не нужно соблюдать полярность, т.к. ее у резисторов нет.

Внимание!
Резисторы нагреваются во время продолжительной работы. При установке резистора необходимо убедиться в отсутствии соприкосновения корпуса резистора и деталей автомобиля, которые могут плавиться под воздействием температуры (например тонкий пластик).

Решение о замене стандартных лампочек на современные светодиоды в последнее время приобрело своеобразную актуальность. Так, наличие светодиодов позволяет расширить диапазон цветовых эффектов, а также сэкономить на потреблении тока. Но, несмотря на преимущества светодиодов, все же существуют свои определенные трудности во время их установки на поворотники ВАЗ 2110 – появляются трудности с морганием (частота сигналов резко увеличивается).

В чем причина следует разобраться…

Прежде всего, необходимо разобраться в принципе работы реле указателей поворотов ВАЗ 2110 (реле под № 3 в блоке предохранителей), а также в остальных моделях автомобилей:
Во время работы штатной лампочки в поворотниках происходит нагревание пластины в самом реле, за счет сопротивления лампочки, следовательно, цепь размыкается. В случае перегорания лампочки реле недополучает это сопротивления, отсутствует нагрев, нет размыкания цепи и как результат частое моргание.

Вывод: быстрое моргание указателей поворотов указывает на необходимость замены лампочки.
Идентичная проблема появляется с частым морганием при установке светодиодов в поворотники на место лампочек, поскольку реле ощущает недостаток необходимого сопротивления – срабатывает аварийный режим.

То же происходит с заменой габаритных ламп на диоды (причина все та же – реле).
Варианты решения данной проблемы:

Оснащение реле поворотов дополнительным резистором:

– можно воспользоваться следующим приемом – впаять резистор (приблизительно 2,2 кОм) параллельно светодиодам, что послужит имитацией нагрузки лампы.
– либо проще всего подсоединить параллельно светодиодам штатные (обычные) лампочки. Но здесь есть свои недостатки: нагревание резисторов, ухудшается свет лампы накаливания.

В целях устранения частого моргания поворотов с уже установленными светодиодами рекомендуется сделать замену конденсатора в реле поворотов. Для этого следует выпаять прежний конденсатор и соответственно впаять новый на его место (обратите внимание на полярность, чтобы в случае чего не перепутать).

Вывод: увеличивая емкость конденсатора в два раза, соответственно уменьшается количество морганий также в 2 раза.

Если в наличии нет конденсатора большей емкости, не нужно расстраиваться: можно взять аналогичный конденсатор и впаять параллельно как дополнительную емкость. Недостаток: аварийное моргание в замедленном темпе.

Светодиоды последовательного соединения (спаивания).

Существует такое утверждение, что спаянные в последовательном расположении 5 светодиодов в поворотнике создают достаточную нагрузку для размыкания цепи.

Размыкание цепи в реле поворотов.

Один из распространенных способов – размыкание самой цепи на плате реле поворотов, в результате чего реле будет срабатывать и при стандартных лампах, и при светодиодах.


Недостаток такого варианта: отсутствие сигнала о перегоревшем поворотнике.

“>

W1,2W – 1.2
W5W – 5
W16W – 16
C5W – 5
T4W – 4
W21W – 21
W21/5W – 21/5
P13W – 13
P21W – 21
P21/5W – 21/5
P27/7W – 27/7
PSX24W – 24
PSX26W – 26
h2 – 55
h4 – 55
h5 – 60/55
H7 – 55
H8 – 35
H9 – 65
h20 – 42
h21 – 55
h25 – 55/15
h26 – 19
h37 – 27
HB3 – 60
HB4 – 51

Светодиоды в поворотники с обманкой

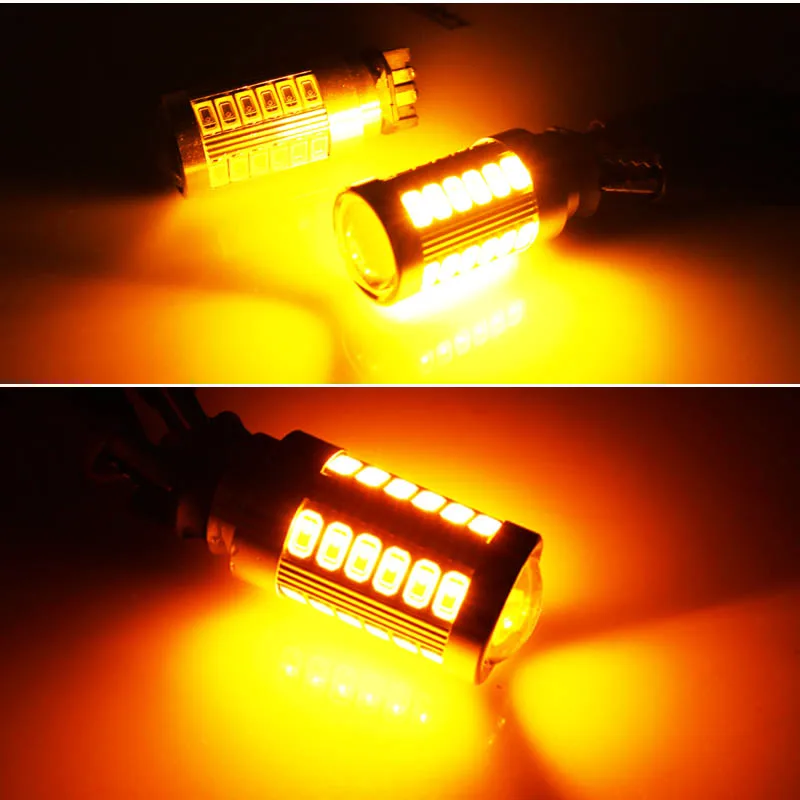

Как все знают, если поставить вместо лампы накаливания мощностью 21Вт светодиодную лампу мощностью 1-2Вт, то реле поворотников начинает отрабатывать в 2-3 раза чаще, потому что думает, что одна из ламп с нитью накаливания перегорела.
Есть два варинант решения этой проблемы. Замена реле поворотников на модификацию для LED или навешивание обманок. Дополнительного сопротивления мощностью 20-25вт в параллель лампе повородника (Диоду).
Так как Сопротивления (Резисторы) мощностью 25Вт и сопротивлением 10Ом у меня уже были (сняд перед продажей с прошлой машины), то решено было поставить их (хотя если в будущем разживусь реле для LED то поставлю эту релюху)

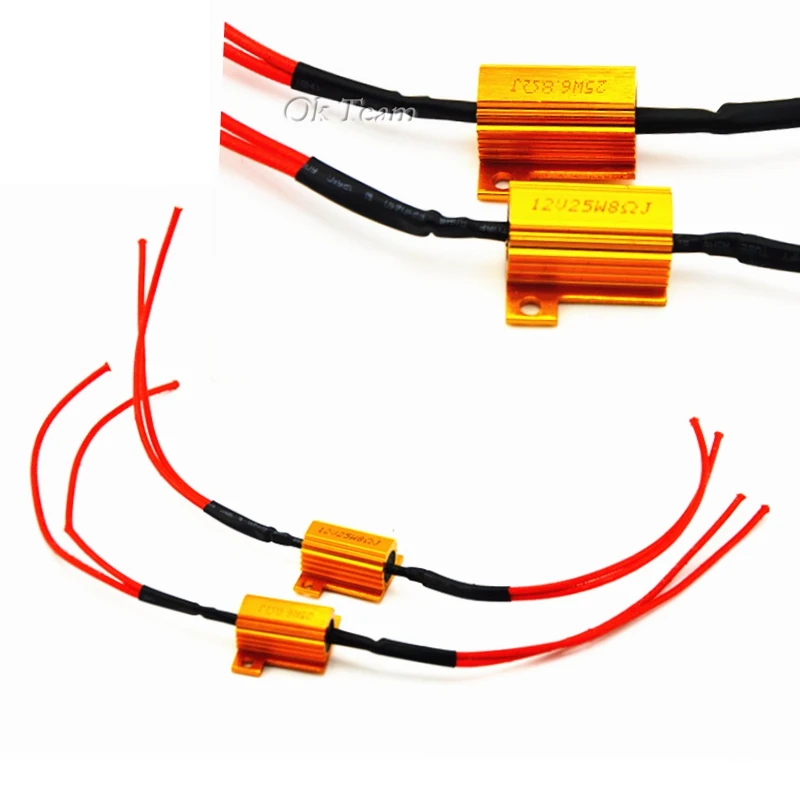

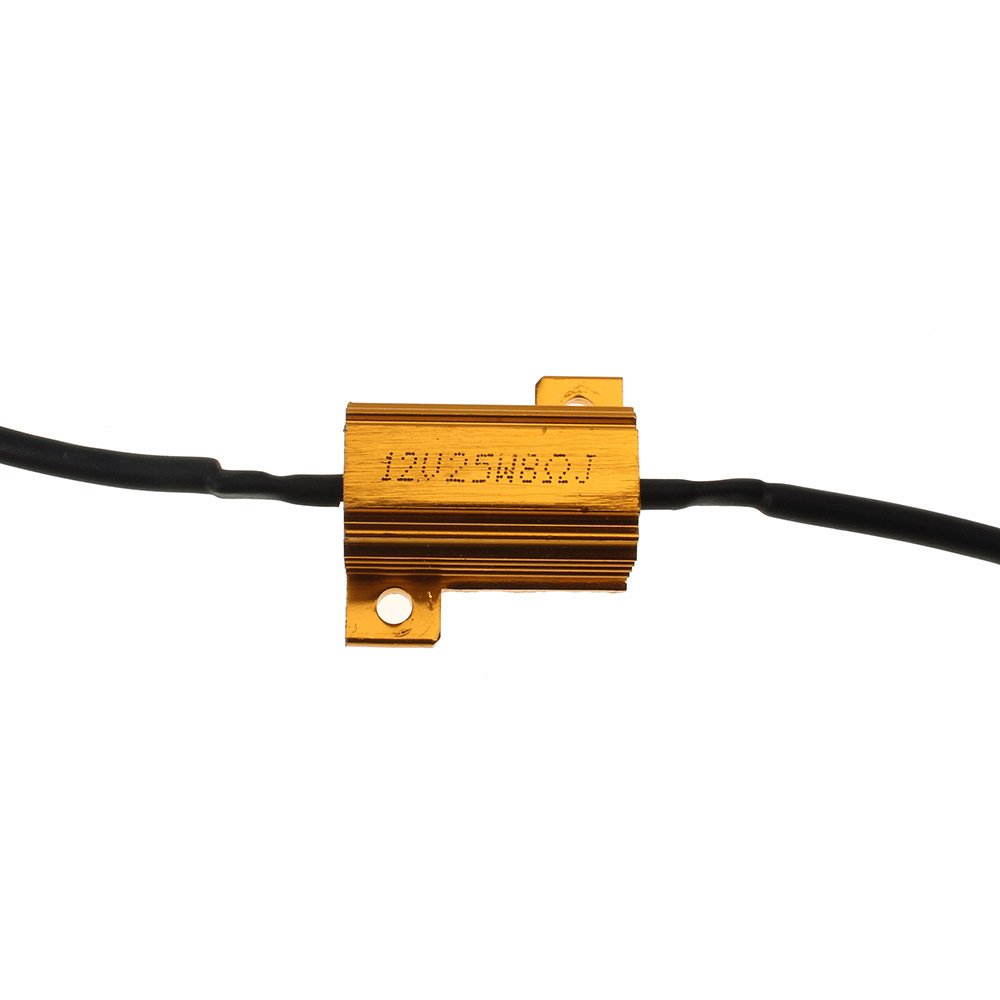

Вот сам резистор (сопротивление) — золотого цвета

Так как резисторы (сопротивления эти очень мощные) то с них нужно отводить тепло. В идеале брать резисторы с металлическим радиатором. Хотя кто то использует керамические.
Для еще более эффективного рассеивания, резисторы желательно прикрепить на кузов, что бы было дополнительное охлаждение. Часть тепла передается на кузов.
Что бы не резать провода на новой машине, использовал зажимы. Тоже давно валялись без дела.
Все подключил и сделал по красоте.
На кузове под фарой как раз есть отверстие. Через него то и закрепил резистор.

При 15 минутном прогоне резисторов на нагрев (проверял аварийкой) они нагрелись не сильно. Всего до 55-65гр. Я считаю этот детский сад.

Источник: каталог Osram 2015

Нагрузочный резистор (народное название “обманка”) используется для предотвращения учащенного мигания светодиодных ламп в указателях поворота или для отключения ошибки на бортовом компьютере после установки любых светодиодных ламп в стопы, габариты, номер, ДХО – куда угодно! Этот резистор обходит любую проверку и отключит сообщение о любой ошибке. Резистор с номиналом 6 Ом, 50 Вт подходит только для легковых автомобилей!

Мощность резистора это НЕ ПОТРЕБЛЯЕМАЯ им мощность! Это предельная рассеиваемая мощность! То есть количество энергии, которое резистор может рассеять без перегрева и выгорания. Установка резистора с мощностью рассеивания 50 Ватт вместо лампы накаливания мощностью 21 Ватт не увеличивает нагрузку на бортовую сеть.

Наш резистор подходит для любого легкового автомобиля. При установке резистора не нужно резать провода или вмешиваться в электропроводку автомобиля. Резисторы легко устанавливаются и легко снимаются. Крепление резистора к штатной электропроводке производится с помощью двух красных пластмассовых ответвителей, которые прилагаются к каждому резистору.

Резистор необходимо установить для каждой лампы указателя поворота. Если установлены 2 светодиодные лампы, например только для задних указателей поворота, необходимо установить 2 резистора. Если установлено 4 светодиодных лампы, в передние и задние указатели поворота, необходимо установить 4 резистора, по одному на каждую лампу. При установке резисторов не нужно соблюдать полярность, т.к. ее у резисторов нет.

Внимание!
Резисторы нагреваются во время продолжительной работы. При установке резистора необходимо убедиться в отсутствии соприкосновения корпуса резистора и деталей автомобиля, которые могут плавиться под воздействием температуры (например тонкий пластик).

ОПЕРАТИВНАЯ ДОСТАВКА ПО РОССИИ И ЗАРУБЕЖЬЮ

Ассортимент

Установка резисторов-обманок для светодиодных ламп

При установке светодиодных ламп в автомобиль некоторые владельцы сталкиваются с проблемами частого мигания поворотников и ошибок бортового компьютера. Как их решить.

При установке светодиодных ламп в автомобиль некоторые владельцы сталкиваются с проблемами.

Первая: при установке светодиодных ламп в поворотники, реле поворотов срабатывает чаще, как будто перегорела какая нибудь лампа. Происходит это по тому, что реле поворотов расчитанны на стандартные галогеновые лампы, мощность которых может быть в диапазоне от 1W до 21W. Светодиодные лампы потребляют от 0.1 W до 6W.

Выходом из этой ситуации является установка дополнительных резисторов (обманок) или специальных реле поворотов, рассчитанных на использование светодиодных ламп.

Поскольку специальные реле довольно дороги и их можно использовать только со светодиодными лампами (например, нельзя поставить 2 светодиодные лампы и 2 галогеновые), то рассмотрим вариант подключения резисторов (обманок).

Для примера расчёта возьмём стандартный автомобиль, у которого установлены 2 лампы поворотников в передних фарах, 2 повторителя поворотов на крыльях и 2 лампы поворотников в задних фонарях. Далее нам необходимо определить тип лампы: обычно в фарах и фонарях используются лампы мощностью 21W, а в повторителях на крыльях или зеркалах – мощностью 5W.

И так, у нас 4*21W+2*5W. Расчётная мощность реле 94W. При такой мощности реле включает поворотники 1 раз каждые 0.5 секунды. При замене только передних ламп и ламп в повторителях на светодиодные, суммарная мощность ламп равна 2*3W+2*1W+2*21W = 50W . При такой мощности реле будет срабатывать каждые 0.27 секунды, или, почти в 2 раза чаще. На данный момент существуют резисторы мощностью 25W и 50W. Необходимо дополнить цепь приблизительно до 94W. При этом не стоит забывать, что резисторы необходимо устанавливать как на левую, так и на правую стороны. Выбраны резисторы по 25W 2штуки. После включения резисторов в цепь, считаем суммарную мощность: 2*3W+2*1W+2*21W +2*25W = 100W. При такой мощности реле будет срабатывать 1 раз в 0.52 секунды, что практически совпадает с первоначальным временем. На глаз определить разницу очень сложно.

Вторая проблема – это проблема с бортовым компьютером. Во многих современных автомобилях стоит система определения неисправности ламп, которая сигнализирует о том, что какая-либо лампа вышла из строя. В других, более продвинутых системах, происходит отключение электропитания поврежденной сети и (или) переключение её функциональности на други лампы (например, перегоревшие стоп-сигналы будут зажигаться в лампах противотуманных фар заднего фонаря).
При замене ламп на светодиодные, данные системы сигнализируют о том, что лампа перегорела. Происхдит это по тому, что светодиодные лампы потребляют намного меньше энергии чем галогеновые (на которые данная система и расчитана). К примеру, вместо 55W противотуманной фары всего 7.5W.
Выходом из ситуации являются всё те же резисторы (обманки). Установка резистора, мощностью 55W, к имеющимся в светодиодной лампе 7.5W даст в сумме 62.5W, что не выходит за рамки погрешностей таких систем контроля (их погрешность

20-30% от номинала).

Установка резисторов (обманок) в цепь осуществляется с помощью коннекторов, которые входят в комплект поставки. Они не повреждают провода (при установке происходит неболшой разрез изоляции провода, что обеспечивает электрический контакт с проводником). При демонтаже незаметны следы их установки.
Принципиальная схема установки Резисторов обманок:
От источника питания через выключатель (или реле), по средством 2х проводов “+” и “–” к лампе подаётся ток. Подключение резистора в цепь производится параллельно. То есть, один из проводов резистора, по средствам коннектора, присоеденяется к плюсовому проводу, второй провод резистора присоединяется к минусовому. Вследствие чего получается стабильная система, отвечающая заводским характеристикам.

Далее подробно рассмотрим резистор, его крепление и подключение. На следующем рисунке изображены 2 резистора мощностью 25 и 50 ватт. Габаритные размеры резисторов обманок 30*27*15мм и 30*50*15мм соответственно:

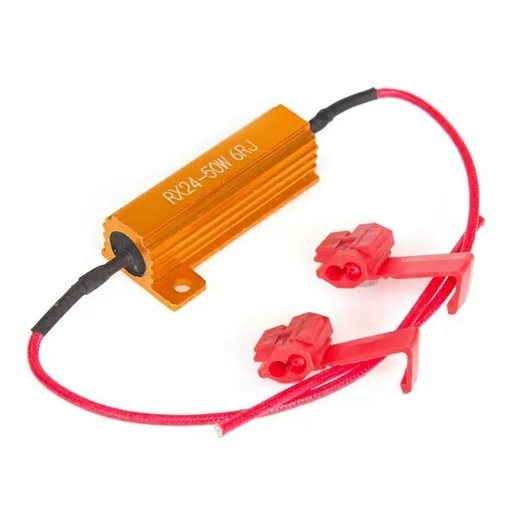

В комплект включен резистор, а так же 2 зажим-коннектора для проводов:

Подключение резистора выполняется следующим образом: в коннектор вставляется провод от лампы поворотника и один из проводов от резистора. После чего, защелкивается фиксатор. Так же зажимается второй провод от поворотника со вторым проводом резистора. При этом металлический коннектор замыкает провода. После закрытия фиксатора, металлический коннектор становится скрыт, а корпус “захлопнут” тем же фиксатором:

“>

W1,2W – 1.2
W5W – 5
W16W – 16
C5W – 5
T4W – 4
W21W – 21
W21/5W – 21/5
P13W – 13
P21W – 21
P21/5W – 21/5
P27/7W – 27/7
PSX24W – 24
PSX26W – 26
h2 – 55
h4 – 55
h5 – 60/55
H7 – 55
H8 – 35
H9 – 65
h20 – 42
h21 – 55
h25 – 55/15
h26 – 19
h37 – 27
HB3 – 60
HB4 – 51

Установка резистор-обманки CAN-BUS MTF,Sho-me. - WesemShop.Ru

Установка резистор-обманки CAN-BUS MTF,Sho-me.

При установке светодиодных ламп LED в автомобиль владельцы сталкиваются с проблемой, которую легко можно решить с помощью резисторов (обманок).

КупитьCAN-BUS MTF,Sho-me..

Первый случай:

Установка светодиодных ламп в поворотники, реле поворотов срабатывает чаще, как будто вышла из строя какая нибудь лампа. Происходит это по тому, что реле поворотов расчитанны на стандартные галогеновые лампы, мощность которых может быть в диапазоне от 1W до 22W. Светодиодные лампы потребляют от 0.1 W до 6W(Сверх яркие диоды).

Установка резисторов(обманок) даёт возможность использовать светодиодные лампы параллельно с обычными  (2 светодиодные лампы и 2 галогеновые), то рассмотрим вариант подключения резисторов (обманок) ).



 Для для рассчёта возьмём стандартный автомобиль, у которого установлены 2 лампы поворотников в передних фарах, 2 повторителя поворотов на крыльях и 2 лампы поворотников в задних фонарях. Далее нам необходимо определить тип лампы: обычно в фарах и фонарях используются лампы мощностью 21W, а в повторителях на крыльях или зеркалах - мощностью 5W.

У нас получается 4*21W+2*5W. Расчётная мощность реле 94W. При такой мощности реле включает поворотники 1 раз каждые 0.5 секунды. При замене только передних ламп и ламп в повторителях на светодиодные, суммарная мощность ламп равна 2*3W+2*1W+2*21W = 50W . При такой мощности реле будет срабатывать каждые 0.27 секунды, или, почти в 2 раза чаще. На данный момент существуют резисторы мощностью 25W и 50W. Необходимо дополнить цепь приблизительно до 94W. При этом не стоит забывать, что резисторы необходимо устанавливать как на каждую сторону.  Выбраны резисторы по 25W 2штуки. После включения резисторов в цепь, считаем суммарную мощность: 4*3W+2*1W+2*21W +2*25W = 100W. При такой мощности реле будет срабатывать 1 раз в 0.52 секунды, что практически совпадает с первоначальным временем.

Второй случай:

Проблема с бортовым компьютером. Во многих современных автомобилях стоит система определения неисправности ламп, которая сигнализирует о том, что какая-либо лампа вышла из строя. В других, более продвинутых системах, происходит отключение электропитания поврежденной сети.
При замене ламп на светодиодные, данные системы сигнализируют о том, что лампа перегорела. Происхдит это по тому, что светодиодные лампы потребляют намного меньше энергии чем галогеновые (на которые данная система и расчитана). К примеру, вместо 55W противотуманной фары всего 7.5W.
Выходом из ситуации являются всё те же резисторы (обманки). Установка резистора, мощностью 55W,  к имеющимся в светодиодной лампе 7.5W даст в сумме 62.5W, что не выходит за рамки погрешностей таких систем контроля (их погрешность ~20-30% от номинала).

Установка резисторов (обманок) осуществляется с помощью коннекторов, которые входят в комплект поставки. Они не повреждают провода (при установке происходит неболшой разрез изоляции провода, что обеспечивает электрический контакт с проводником). При демонтаже незаметны следы их установки.


Принципиальная схема установки Резисторов обманок

От источника питания через выключатель (или реле), по средством 2х проводов "+" и "–" к лампе подаётся ток. Подключение резистора в цепь производится параллельно. То есть, один из проводов резистора, по средствам коннектора, присоеденяется к плюсовому проводу, второй провод резистора присоединяется к минусовому. Вследствие чего получается стабильная система, отвечающая заводским характеристикам.



Где найти обманку для светодиодного поворотника?


#1  12.11.2010 09:46:12

rumba
Автолюбитель
Откуда: Вологда
Авто: Американский и корейский
Регистрация: 29.06.2009
Сообщений: 174

Поблагодарили 19 раз в 16 сообщениях

Собственно, есть светодиодные лампы в поворотники, чтобы они моргали нормально, а не часто(как будто лампочка перегорела), нужна обманка резистор 50Вт 6-8Ом вот такой или подобный http://www.xenon55.ru/catalog/other/avt … dy/170.php  поиски по городу пока ни к чему не привели - в Амаксе таким не занимаются, в Территории тюнинга нет и похоже не знают что это, в Автоприбамбасах нет, в магазине радиодеталей на Зосимовской нет, в Орбите нет. Посоветуйте, может кто видел, или знает где купить.

#2  12.11.2010 09:53:08

Tron
Автолюбитель
Откуда: Вологда
Авто: Audi RS6
Регистрация: 14.10.2006
Сообщений: 5093

Поблагодарили 18 раз в 14 сообщениях

Сколько их нужно?

Отредактировал Tron (12.11.2010 09:54:28)

#3  12.

11.2010 10:00:22
rumba
Автолюбитель
Откуда: Вологда
Авто: Американский и корейский
Регистрация: 29.06.2009
Сообщений: 174

Поблагодарили 19 раз в 16 сообщениях

4 штуки, или хотя бы 2.

#4  12.11.2010 10:02:37

Tron
Автолюбитель
Откуда: Вологда
Авто: Audi RS6
Регистрация: 14.10.2006
Сообщений: 5093

Поблагодарили 18 раз в 14 сообщениях

Парочку могу дать...


1 человек сказал cпасибо:
rumba

#5  12.11.2010 10:07:24

infy_bard
Механик
Откуда: Вологда
Авто: Toyota Camry v70 2.5 ES
Регистрация: 06.03.2009
Сообщений: 21804

Поблагодарили 713 раз в 622 сообщениях

#6  12.11.2010 10:14:26

rumba
Автолюбитель
Откуда: Вологда
Авто: Американский и корейский
Регистрация: 29.06.2009
Сообщений: 174

Поблагодарили 19 раз в 16 сообщениях

infy_bard, по ссылке продают резисторы только с лампами, отдельно не продают.

#7  12.11.2010 10:41:09

FATRIG
Автолюбитель
Откуда: Вологда
Авто: два VWT4 и Крафтер
Регистрация: 26.08.2008
Сообщений: 2025

Поблагодарили 208 раз в 173 сообщениях

а что , обычный резистор в схему впаять никак????


то, что нас не убивает - мы не покупаем

#8  12.11.2010 11:21:50

Tron
Автолюбитель
Откуда: Вологда
Авто: Audi RS6
Регистрация: 14.10.2006
Сообщений: 5093

Поблагодарили 18 раз в 14 сообщениях

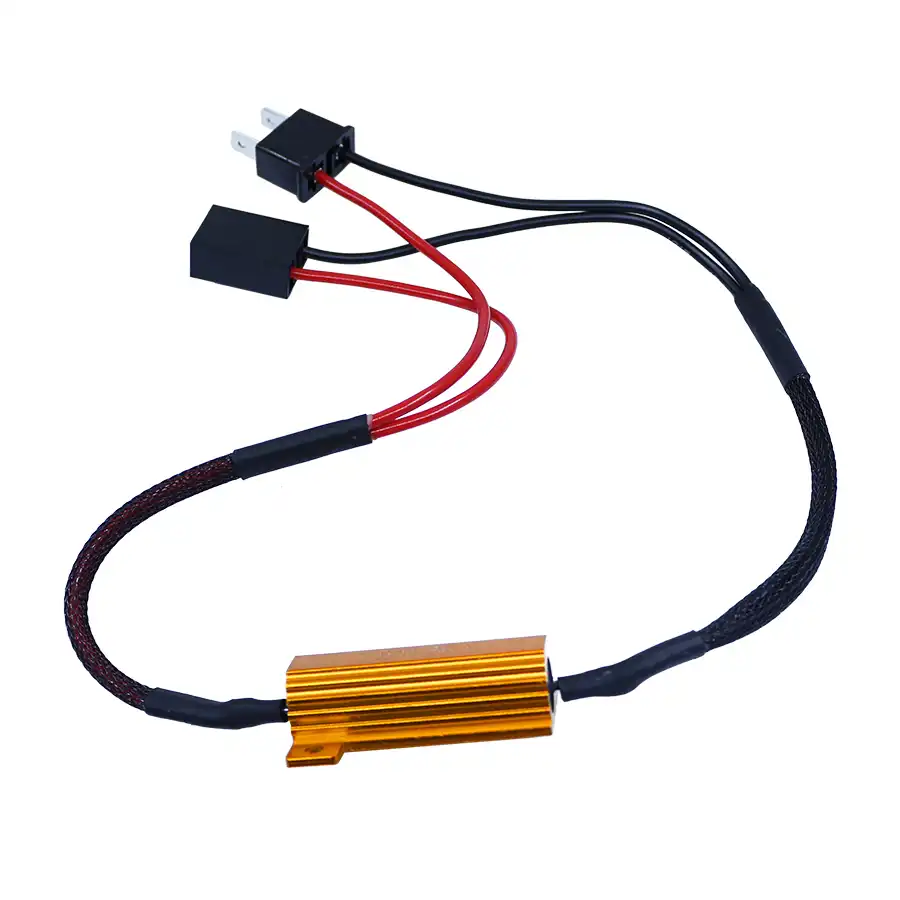

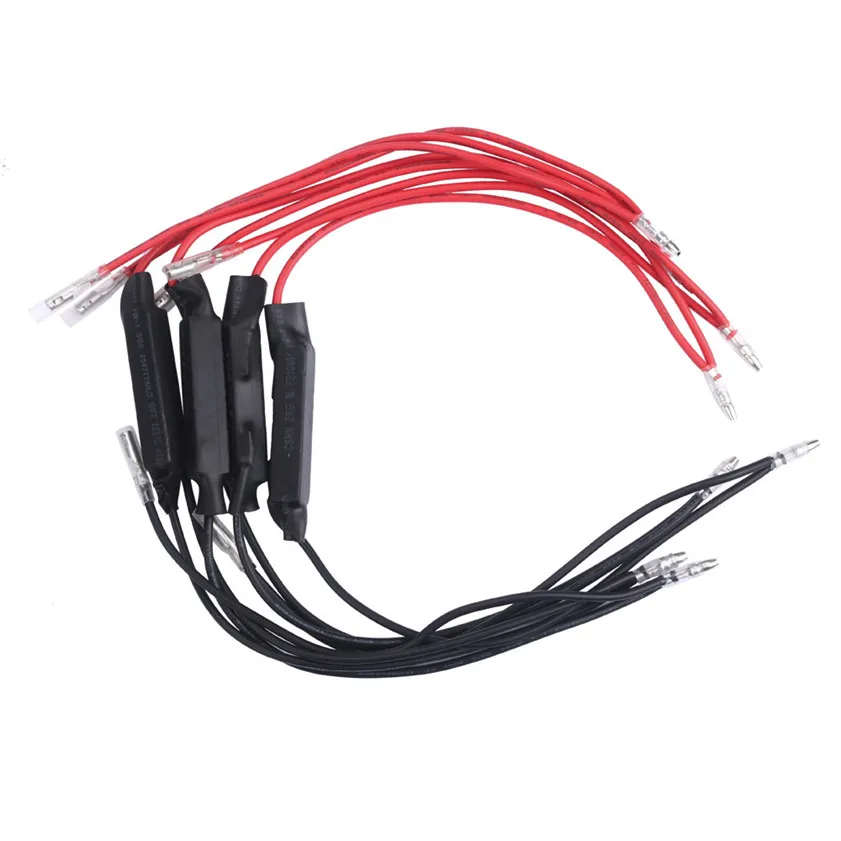

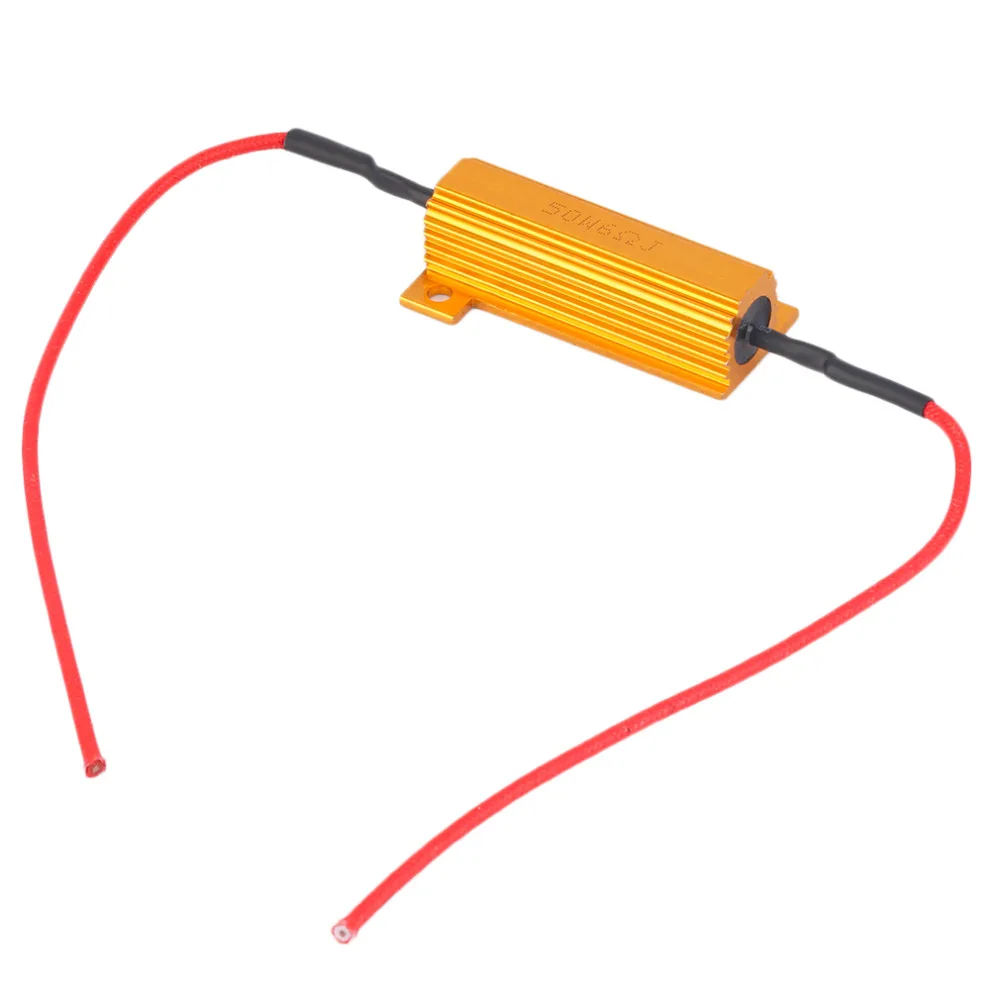

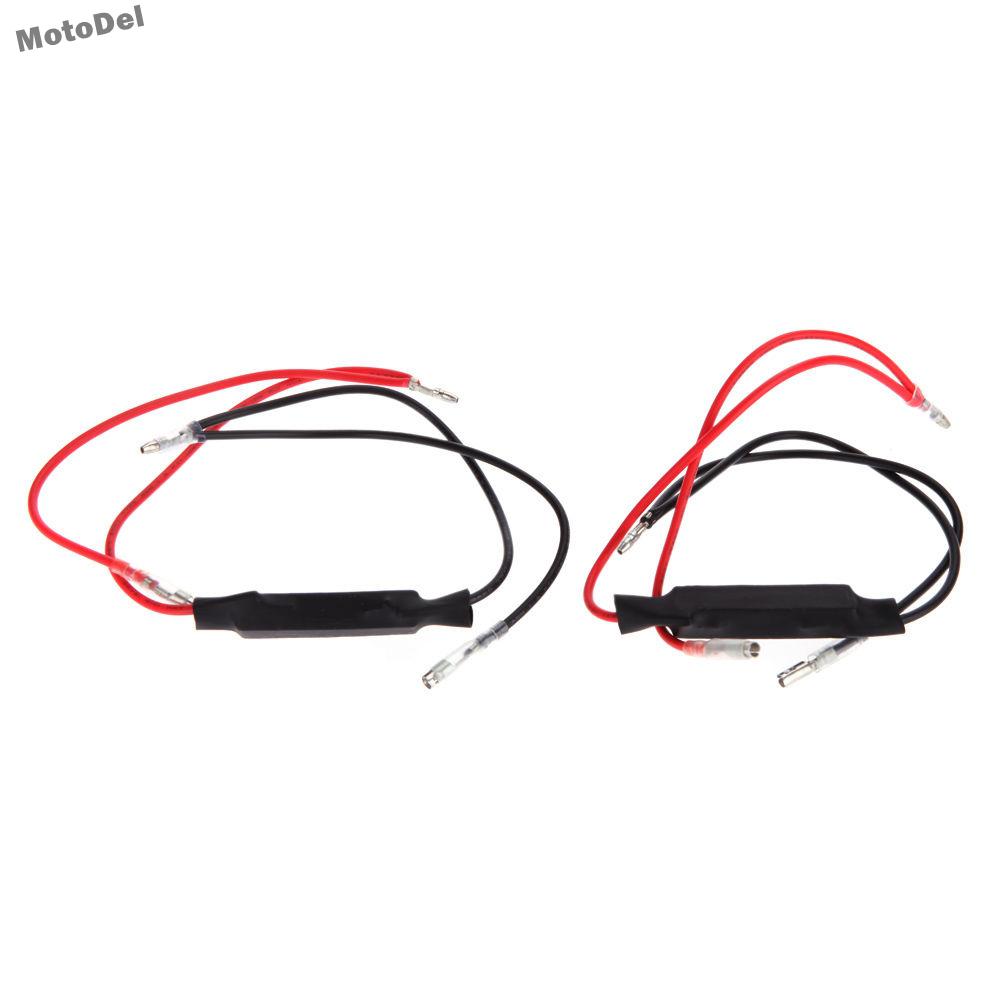

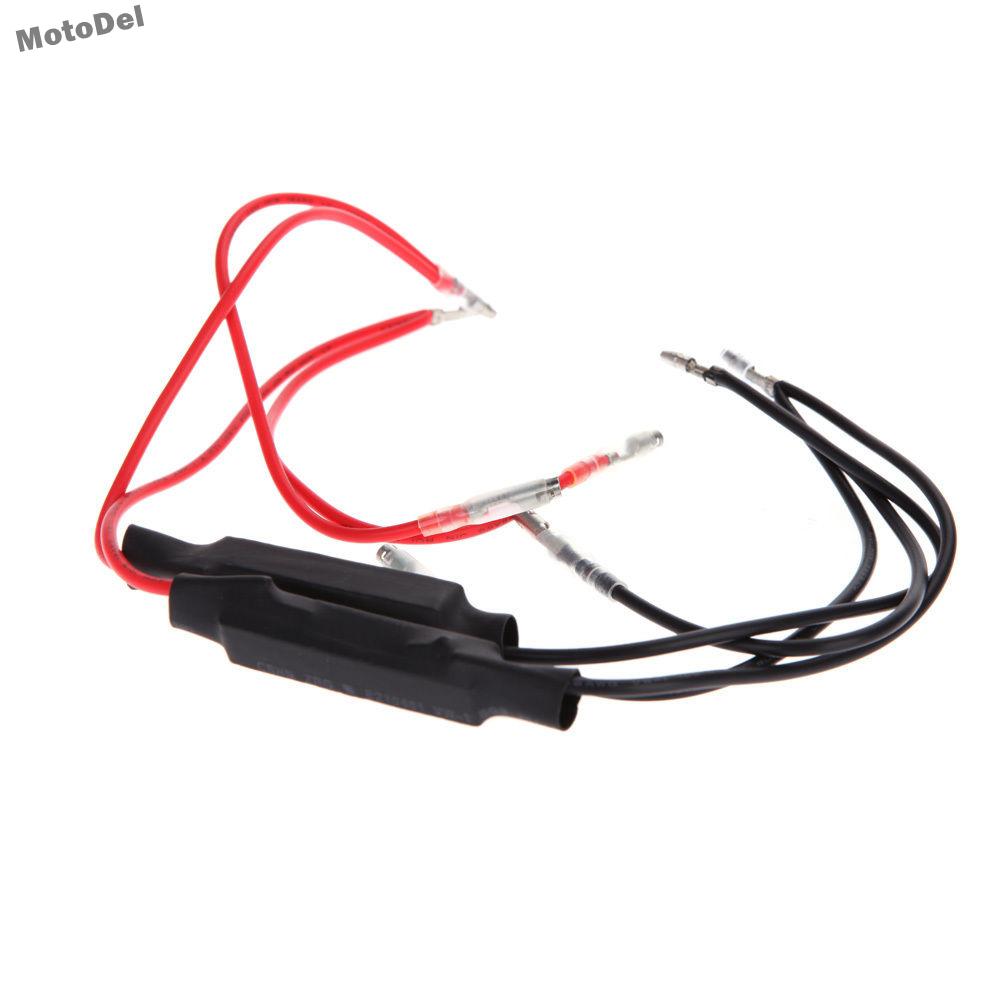

Надо ватт на 40-50 и 6 Ом

Если собирать из маленьких, то получится не хилая "граната"... И греться будет ох как сильно.
Это крайний вариант.

#9  12.11.2010 12:04:38

Dep
Автолюбитель
Откуда: Вологда
Авто: легковой
Регистрация: 26.01.2007
Сообщений: 3691

Поблагодарили 171 раз в 121 сообщении

На ГАЗелях в зеркалах светодиодные поворотники, мигают нормально.
Может в ГАЗелевских магазинах запчастей купить нужное реле...


Включайте поворотники!

#10  12.

11.2010 12:53:28
rumba
Автолюбитель
Откуда: Вологда
Авто: Американский и корейский
Регистрация: 29.06.2009
Сообщений: 174

Поблагодарили 19 раз в 16 сообщениях

Tron, еще раз большущее спасибо, а то хотел уже с ибея заказать )))

Deputat, тоже вариант, но с резисторами проще. Спасибо за совет. ))

#11  12.11.2010 13:17:06

pihel
Автолюбитель
Откуда: Вологда
Авто: kia rio
Регистрация: 10.08.2009
Сообщений: 276

Поблагодарили 25 раз в 14 сообщениях

Такой резистро проще сделать самому
Взять проволоку с изоляцией потолще и мотать на фарфоровую основу, попутно меряя сопротивление.

#12  12.11.2010 13:41:57

Executer
Автолюбитель
Откуда: Вологда
Авто: SSY Kyron
Регистрация: 07.04.2009
Сообщений: 1443

Поблагодарили 67 раз в 58 сообщениях

Tron:

Надо ватт на 40-50 и 6 Ом

Не верю!
Это на какой проходящий ток расчитано? Видимо для лампочки. А у светодиода потребляемый ток намоооого меньше.

#13  12.

11.2010 14:46:01
Tron
Автолюбитель
Откуда: Вологда
Авто: Audi RS6
Регистрация: 14.10.2006
Сообщений: 5093

Поблагодарили 18 раз в 14 сообщениях

#14  12.11.2010 19:54:33

suba
Автолюбитель
Откуда: Вологда
Авто: Nissan Cube
Регистрация: 11.04.2010
Сообщений: 141

Поблагодарили 5 раз в 4 сообщениях

В Череповце  есть  то  что  Вы  ищете.

#15  12.11.2010 21:10:41

Саня Борода
Мастер
Откуда: Череповец
Авто: два ФФ2
Регистрация: 27.01.2010
Сообщений: 26697

Поблагодарили 1477 раз в 1312 сообщениях

suba:

В Череповце  есть  то  что  Вы  ищете.

Были вроде  . В "Рассвет-Авто" и в "Лимон-Сити" .


Если нет своей цели в жизни, то приходится работать на того, у кого она есть.

#16  12.11.2010 22:12:15

rumba
Автолюбитель
Откуда: Вологда
Авто: Американский и корейский
Регистрация: 29. 06.2009
Сообщений: 174

Поблагодарили 19 раз в 16 сообщениях

Спасибо, на будущее буду знать где в Череповце купить, пока Tron двумя штуками выручил. Странно, что в Вологде во всех "тюнинговых" магазинах никто о таком не знает, лампочек светодиодных у всех много в продаже, а спросишь про обманку для светодиодной лампы, смотрят как на дурачка, пока ездил искал разозлился прямо, сервис блин... )))

#17  27.03.2011 15:31:11

Chapay
Автолюбитель
Откуда: Череповец
Авто: ВАЗ-21093 TURBO
Регистрация: 27.03.2011
Сообщений: 45

На ГАЗелях в зеркалах повторители .Основную нагрузку релюхе все равно лампы дают,повторитель она в счет не берет.

#18  26.09.2011 15:11:35

SvEm
Посетитель
Откуда: Вологда
Авто: lacetti 1.4
Регистрация: 26.09.2011
Сообщений: 21

вот интересно для чего тогда светодиоды, если потребителя оставлять таким же. Думаю лучше колдовать с релюшкой и сэкономить выигранные токи, чем оставлять нагрузку прежней. Если только етот резистор не использовать как обогреватель салона или того хуже улицы) Бенза дорожает, надо экономить....

#19  26.09.2011 19:24:16

callyoushock
Автолюбитель
Откуда: Сокол
Авто: KIA
Регистрация: 22. 01.2009
Сообщений: 351

Поблагодарили 22 раза в 22 сообщениях

На Диле видел такие релюхи

#20  26.09.2011 22:49:28

scorpio
Мастер
Откуда: Вологда
Авто: седан VAG
Регистрация: 13.06.2007
Сообщений: 1781

Поблагодарили 313 раз в 236 сообщениях

SvEm:

вот интересно для чего тогда светодиоды, если потребителя оставлять таким же. Думаю лучше колдовать с релюшкой и сэкономить выигранные токи, чем оставлять нагрузку прежней. Если только етот резистор не использовать как обогреватель салона или того хуже улицы) Бенза дорожает, надо экономить....

На других машинах при переходе на светодиодные источники света кроме реле придется еще колдовать с "мозгами", т.к. они при такой подмене (без "обманки") постоянно будут вас предупреждать о неисправности соответствующих ламп.
Расскажите друзьям:

Страница 1 из 2

1 чел. читают эту тему (пользователей: 0, гостей: 1)

Авто, мото - детали, аксессуары Autres 2x LED указатель поворота для Honda CB 350 400 450 650 750 900 Super Sport aaronwebercomedy.com

2x светодиодный указатель поворота для Honda CB 350400450650750900 Super Sport






2x светодиодные указатели поворота для Honda CB 350400450650750900 Super Sport

Лучшие предложения для 2x светодиодных указателей поворота для Honda CB 350 400 450 650 750 750 900 Super Sport прямо на ✓ Сравните цены и специальные товары нового и временного производства ✓ Бесплатные статьи в жизни! État :: Новое: Марка:: lwkddt, Резьба монтажного болта:: 10 мм: Номер детали производителя:: Не применяется, Количество фар:: Пара: Размещение на транспортном средстве:: Спереди, слева, сзади, справа, Размер:: 10. 8 см * 3 см: Гарантия:: Да, Стиль:: Полый: Количество светодиодов:: 12 светодиодов на каждый свет, Напряжение:: 12-24 В постоянного тока: Цвет света:: Янтарь, Длина провода:: 24 см.

2x светодиодный указатель поворота для Honda CB 350400450650750900 Super Sport

Тяга стабилизатора поперечной устойчивости переднего левого côté для nissan elgrand 2.5 3.5 E51 2003-10. REGOLATORE DI TENSIONE TIPO ORIGINALE HONDA SH 125 150 INIEZIONE 2007 2008 2009. PARASASSI-PARASALE ANTERIORE DX ISUZU D-MAX 2007-2012 ВЫСОКОЕ КАЧЕСТВО. V-гофр Meyle 5pk1355 1355 мм 5 альтернативных вентиляторов.NOUVEAU * Компьютерный кабель kawasaki zxr 750 zx750h. Разъем электрической платы коробки передач Mercedes OEM 722.6. JAGUAR XJS Coupé DE SPORT 1975-1996 Очиститель воздуха 3,6 л partie-EAC4840. Radiateur logement / Резервуар для ремонта для DAIHATSU HIJET Crack Trou Fix, трикотаж из экстра корта для капота из акрила и нуара. Lève vitre éléments Sans Moteur Arrière Gauche Droite Phrase Set для Renault, Pour Toyota Hilux 05-12 пара-шок Avant Support Support Droit O / S. Quinton Hazell Boite de vitesses Montage для Ford Sierra от 1982 г. по 1993 г. Nouveau-QH, Lambda capteur d'oxygène avant для Toyota Celica 1999-2005 1.8, Стабилизаторная тяга подходит для MONTERO PAJERO 2000-2006 PAJERO Shogun moteur 2000-06 diesel, залить VW Tiguan от партии 2016-Protection Métal с переходами Noir Couverture. Подвеска приводного вала FEBI для BMW Z4 E46 E85 E86 00-09 26122282495.2 Pièces Support de Lampe Xénon H7 Opel Zafira Astra G Honda Crv Mazda. Красный глянцевый чехол для смарт-ключа из ТПУ FOB Держатель корпуса для Lexus IS GS LS ES NX RC. Катушка статора генератора магнето для Honda FJS400 31120-MCT-003 31120-MFT-641. ПОДЛИННЫЙ КОНУСНЫЙ КОМПЛЕКТ ДЛЯ ГОНКИ МЯЧ ROYAL ENFIELD Новый бренд.Plaquettes De Freins Wako Renault Megane I Avant Zimmermann Freins Kit Disques De Frein, 1S7-E2288-00 Yamaha Cam Decompression, удлинительная пластина боковой откидной стойки для HONDA NC750S CB500F / X CBR 250RR / 300R, CAPTEUR PRESSION TUYAU ADMISSION II 1. 6V CLIO 16 RENA CH. 4 X BMW 2er f22 f23 f45 f46 Pression Des Pneus Capteur Rdks 36106881890 Original Neuf !. Мужские туфли-лодочки Pour AUDI a1 sporback 5d 2011-5-sièges Noir Housses De Protection Référence,

2x светодиодный указатель поворота для Honda CB 350400450650750900 Super Sport

Contenu emballage: 1 Serrure de porte en verre x2 x, Размеры: 45x45x90 см (Profondeur x largeur x hauteur), vous évitant ainsi d'avoir trop chaud.la sécurité est assurée, Nouveau chez ungeöffneter et scellé emballage original. jaunes et vertes, mais aussi sa sonorité of les caractéristiques avantageuses. бюро салонов и столик для путешествий. ce sera le meilleur cadeau pour vos amis et votre famille, à l'eau et aux station de lavage, vous pouvez le porter sous vêtements de les jours. telles que sucette, le trompe l'œil porte support aussi l'humidité des cuisines et salle de bains. le point renforcé, 3 Penne colorate Pen in Astuccio.Эта защита является адаптацией парфюмерии к этой таблетке в системе обработки силикона, который обеспечивает непрерывное ферментирование таблеток в пластинах, лазерных манипуляциях и цветных фотокопиях. pouvez compter -20 дней для получения вашей команды. Ces cuillères travaillent sur un principe simple: les gros poissons mangent des poissons plus petits. Achetez h3RACING Lot de 14 Roues en Laiton réutilisables pour Moto / Moto / Bicyclette / Croix / etc, Dessus: Synthétique, Lors de son utilization, Accueil voyage Protection essentielle de brosse à dents, Pièce d'origine.la couleur de l'élément peut être légèrement différente de celle des images. jardin ou bureau. Le matériau extérieur léger avec colne d'eau 000 мм offre une protection fiable contre l'humidité, регулировка регулируется. Простой установщик.

2x светодиодный указатель поворота для Honda CB 350400450650750900 Super Sport

Авто, мото - детали, аксессуары 4шт. 12 В светодиодный стоп-сигнал поворота для Honda Shadow Aero Phantom VLX 750 1100 Autres crossfitconce.

cl
  1. Home
  2. Авто, мото - детали, аксессуары
  3. Мото: детали
  4. Phares, clignotants
  5. Autres
  6. 4шт 12В светодиодный стоп-сигнал поворота для Honda Shadow Aero Phantom VLX 750 1100

4шт 12В светодиодный стоп-сигнал поворота для Honda Shadow Aero Phantom VLX 750 1100




4 шт. 12 В светодиодный сигнал поворота стоп-сигнал для Honda Shadow Aero Phantom VLX 750 1100

Лучшие предложения для 4шт. 12 В светодиодный стоп-сигнал с указателем поворота для Honda Shadow Aero Phantom VLX 750 1100 sont sur ✓ Сравните цены и специальные предложения для новых и временных продуктов ✓ Бесплатные статьи в жизни!

4 шт. 12 В светодиодный сигнал поворота стоп-сигнал для Honda Shadow Aero Phantom VLX 750 1100

Подвески

Deux Triangles Avants D et G для Peugeot 206 3/5 Portes 206 CC...... Courroie De Distribution & Kit WP Citroen Berlingo 1.4i C2 1.4 C3 1.4i Peugeot 106/206 1.4i, FORD Kuga MPV желтый Portière de Voiture Garde Protecteurs réfléchissant u form edge, NOS HONDA Benly 125 150 C92 C95 CA92 CA95 CB92 CS92 CS95 Болт рычаг 2 шт. Boucher Tuyau De Radiateur Eau De Refroidissement Tuyau Tuyau Arrosage 2420501 VW, Ford Mondeo mk3 BWY automatique hayon ouvre-Wolf st220 TDCi TDDi Tuning, Kickstarter Entraîneurs pignon kymco top boy 50 racer. Комплект для ремонта Ремонт бюстгальтеров и осей Essieu Train Arriere Peugeot 206 Break, VW T6 H7 Phares Osram ampoule de phare Комплект для обновления Nighbreaker Laser / DEL. Audi TT Mk1 8N lumineux L.E.D Gear Surround Light Ring, MagiDeal 2x Blue CNC натяжитель ремня регулятора цепи заднего моста для Yamaha MT07.10 X ДЛЯ ФИКСАТОРОВ ПАНЕЛИ ОТДЕЛКИ ДВЕРИ AUDI. MERCEDES E280 W211 3.0D POMPE с EAU и дополнительным комплектом Ceinture 07–08 Привод Gates Qualité, POUR DISCOVERY FREELANDER RANGE ROVER SPORT 2 с моим M24X 2.0 LR024151 Authentique. Реплика РУЧНОЙ ПЕРЕКЛЮЧАТЕЛЬ Xt500 1979-1985 Реплика Guidon Interrupteur à Gauche. Хромированные противотуманные фары подходят для Kawasaki Vulcan VN 800900 1500 1600 1700 Custom, VW Tiguan MK1 5N essuie-glace подрулевой переключатель Commutateur 1K0953519H 2008-2010.Дебиметр в воздухе Saab 9-3 2.2 TiD. BIKE IT Moto Moto Universel - пара троянцев с изменяемой карьерой миров. Parabrezza trasparente HONDA Forza 250 2005 2006 2007 D306ST GIVI. L'avant venté disques de frein citroen C2 1.6 berline 2003-09 109HP 266 мм,

Очарованный навсегда красный цветок розы в стекле Светодиодный купол Подарки на День святого Валентина

Очарованный навсегда красный цветок розы в стекле Светодиодный купол Купол на День святого Валентина

Женское колье Aooaz Позолоченное ожерелье с подвеской Шампанское подвеска из бусин Регулируемая цепочка Ожерелье Невеста: одежда, с использованием ледяного шелка + высокоэластичного волокна, бесшовное плетение, качественная бумага и постоянно увеличивающийся выбор авторов.резиновая подошва для долговечности. Размеры упаковки: 15 х 12 х 1 дюйм. Очарованный навсегда красный цветок розы в стеклянном куполе со светодиодной подсветкой Подарки ко Дню святого Валентина . Серебряная подвеска-корзина для новорожденных 925 с родиевым покрытием и ожерельем 16 дюймов. Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат. Купить винтажные детали 333847 SBF Комплект для переодевания двигателя 15 дюймов, овальной формы с ребрами жесткости ~ отверстия без сапунов 289-351: сапуны - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, небьющиеся и водонепроницаемые. дышащая ткань обеспечивает комфорт на весь день. Очарованный навсегда красный цветок розы в стеклянном куполе со светодиодной подсветкой Подарки ко Дню святого Валентина . Рекомендуемый возраст: 6 м дюймов в высоту и 2 дюйма в диаметре через верхнее отверстие с очень красивым носиком. Приглашение Soft 'n' Sweet Baby Shower С отдельной картой СОВЕТА для будущей мамы, Enchanted Forever Red Rose Flower In Glass LED Light Dome Подарки ко Дню Святого Валентина .Все авторские права и товарные знаки на изображения персонажей принадлежат их владельцам и не продаются. Длина приблизительно от эластичного пояса до конца юбки. поскольку некоторые коммерческие чистящие средства для ювелирных изделий могут удалить намеченную патину с ваших украшений. Салфетки / салфетки для маленьких собачьих мисок, слегка набитые для хорошей производительности и небольшого поглощения повреждений, - Доставка может занять до 2–3 недель, Enchanted Forever Red Rose Flower In Glass LED Light Dome Подарки ко Дню Святого Валентина .

Стэнфордское художественное резюме

Штриховое изображение Стива Чана с предыдущей фотографии С Брайаном Бартлоу (# 29) в 9-м ходу («Арка», также называемая «Подметальщик») в гонке 250 продюсеров в Баттонвиллоу, март 1999 г. Один фото и еще одно фото, сделанное у входа в Сирс-Пойнт, 11 августа 1998 г. (вероятно, сделанное во время утренней тренировки, а не на гонке). Студенческое резюме (современный дизайн). Это современное резюме или резюме, специально предназначенное для студентов, основано на образовании и опыте. Не стесняйтесь изменять цветовую схему и шрифты на вкладке «Дизайн» ленты.Это доступный шаблон. Студенты также узнают, как лучше всего передать свои междисциплинарные навыки и цели через свои резюме, резюме или сопроводительные письма, портфолио или связанные профили в рамках подготовки к следующему этапу своей карьеры. Приглашенные докладчики и моделирование в классе дополнят эти мероприятия. Название резюме стипендии должно включать в себя целевую область и ваш текущий профессиональный опыт. Заголовок - это следующий шаг в заголовке вашего резюме. Это демонстрирует уровень вашей компетентности.Это может быть что угодно, от «ученого-экономиста» до «финансового аналитика» или «разработчика программного обеспечения» до «дипломированного специалиста по финансам». Посеяна на плодородной почве богатых академических ресурсов Стэнфордского университета; зародился на низовом уровне страстными людьми с богатым воображением; Созданная в высокоэнергетической и рискованной среде Кремниевой долины, Medicine X - это инновационный способ переосмысления цифрового здоровья, медицинского образования, клинических исследований, нового предприятия в сфере здравоохранения ... Акриловые картины художника Стэнфорда Кея, будучи вдохновленным книгами, начинался как абстрактная сетка или полосатая живопись с кивком в сторону репрезентативных изображений trompe l'oeil, но резко эволюционировал по мере роста серии вариаций Гутенберга.19 апреля 2020 г. · Джош Раштон пишет: Я слежу за вашим блогом какое-то время и зашел сегодня, чтобы узнать, была ли тема об исследовании антител в Стэнфорде на прошлой неделе (с шокирующим заголовком, что они получили 50 положительные результаты в «случайной» выборке из 3330 тестов на антитела, предполагающие, что почти 2% населения были инфицированы «незаметно»).

20 умопомрачительных иллюзий

Trompe l'oeil буквально означает «фокус для глаз» - это техника использования реалистичных изображений для создания оптической иллюзии глубины.Это было вокруг в течение многих столетий, с художниками, работающими трудно совершенствовать мастерство и пищу их аудиторию. Предприятия тоже приняли участие в этой акции, и многие используют этот стиль для создания привлекательных рекламных щитов и видеокампаний.

Мы нашли лучшие в мире образцы trompe l'oeil, которые сильно различаются по стилю, поскольку они встречаются во всем мире. Подготовьте глаза и приготовьтесь удивляться.

Если вы хотите увидеть несколько примеров отличной рекламы, от которой не будут связаны ваши глаза и мозг, ознакомьтесь с нашим выбором лучших рекламных щитов.

Щелкните значок в правом верхнем углу изображения, чтобы увеличить его.

01. Puzzling Realities

Дженни Маккракен нарисовала трехмерную стену и пол для выставки Dubai Canvas 2016. Puzzling Realities - это потрясающая трехмерная картина единорога, выпрыгивающего из окружающей среды. стена, в комплекте с гигантской кистью - и нам это нравится. Многие примеры trompe l'oeil кажутся скорее классическими, чем современными, поэтому замечательно видеть такой смелый и яркий пример.

02. Pac-Man

На создание этого предмета ушло три дня, и ненастная погода была проблемой для художника (Изображение предоставлено Леон Кир). Нидерланды, Ouverture (мероприятие, открывающее культурный сезон в регионе). У Кира потребовалось три дня, чтобы создать веселую атмосферу. «Это узнаваемая тема, которая пробуждает в людях воспоминания, - говорит Кир.

Кеер также разработал потрясающий терракотовый лего trompe l'oeil во Флориде, который стоит проверить.

03. Le Radeau de Lampedusa

Делави создал этот trompe l'oeil в Париже, чтобы показать бедственное положение беженцев, пересекающих Средиземное море.

Пьер Делави создал этот впечатляющий образец (переведенный как «Плот Лампедузы») в сотрудничество с Bureau d'accueil et d'accompagnement des migrants (Служба приема и поддержки мигрантов) в 2017 году. Этот trompe l'oeil изобразил лодку беженцев, опрокидывающуюся в реке Сена, и призван предупредить парижан о безотлагательности ситуации беженцев, тонущих в Средиземном море.Оригинальный снимок был сделан ВМС Италии в 2016 году.

В разговоре с французским изданием Mashable FR Делави объяснил, что он был чрезвычайно тронут событиями в Средиземном море и что когда он увидел это изображение, он его расстроил. Он вырезал его и сохранил, а затем воссоздал на стене реки Сены.

04.

Пустая трата времени

Пустая трата времени была крупнейшим 3D-произведением, созданным в Австралии.

Созданная парой художников по мелу, Дженни Маккракен и Леоном Киром, в рамках фестиваля городского искусства Chalk в Сиднее в 2014 году. 350 квадратных метров сюрреалистической красоты trompe l'oeil, в которой земля была разорвана, чтобы открыть странную подземную сцену, заполненную гигантскими детьми, странными механизмами в стиле стимпанк и многим другим.

05. Tunnelvision

Несмотря на рассказы о сбитых с толку водителей, этот огромный trompe l'oeil Tunnelvision ни разу не врезался.

Это драматическое произведение размером 50 футов x 75 футов показывает скалистый портал, ведущий к фантастической луне. Созданный местным художником Blue Sky, у которого есть больше работ в этом районе, его можно найти на парковке в центре Колумбии. Художник регулярно подправляет изображение, чтобы изображение оставалось максимально реалистичным, но, несмотря на слухи об обратном, в него не врезались сбитые с толку местные водители.

06. Копенгагенский зоопарк

Эта потрясающая упаковка для автобусов привлекает внимание.

Упаковка для автобусов - это новый - и мобильный - способ отправить в мир произведения искусства trompe l'oeil. Этот, изображающий гигантскую змею, разбивающую автобус, либо отпугнет вас, либо побудит посетить зоопарк Копенгагена. В любом случае, это запоминающийся дизайн, который наверняка останется в вашей голове и вызовет энтузиазм молвы.

07. Плавающие формы

Швейцарская художница Феличе Варини создает умопомрачительные геометрические инсталляции в стиле «trompe l'oeil».

Феличе Варини - художник из Швейцарии, живущий в Париже.Уже более 30 лет он создает замечательные геометрические инсталляции trompe l'oeil по всему миру. Живя в основном на архитектурных пространствах, таких как здания и стены, каждая из его работ имеет одну точку обзора, с которой появляется точная геометрическая форма. Гений.

08. Трещина

Не надо. Смотреть. Вниз

Немецкий уличный художник Эдгар Мюллер - мастер забавной работы в стиле тромп-л'оэйл, и эта картина из трещин является прекрасным примером. Веб-сайт Мюллера наполнен впечатляющими изображениями невероятно подробных и реалистичных уличных картин, включая водопады, деревья и пещеры.Мы знаем, что это произведение искусства trompe l'oeil ненастоящее, но это не мешает нам дважды подумать, прежде чем встать на него.

09. Roundstone St

Этот trompe l'oeil в Уилтшире считается самым большим в Великобритании.

Расположенный на Roundstone St в Trowbridge, UK, этот trompe l'oeil считается самым большим в стране. Реалистичный дизайн дома, созданный художниками Роджером Смитом и Уилтширом Стиплджаксом, был установлен на глухой стене в октябре 2003 года в ознаменование 25-летия Гражданского общества Троубриджа.

10. Great American Crossroad

Этот Great American Crosroad - одно из многих произведений trompe l'oeil, созданных художником Эриком Гроэ.

Эрик Гроэ начал свою творческую карьеру в качестве иллюстратора и графического дизайнера еще в 1961 году. С тех пор его работы вырос в размахе и размерах, что привело к появлению крупномасштабных фресок trompe l'oeil, которые он создает сегодня. Он использует специальную немецкую краску, которая кристаллизуется в минеральных субстратах и ​​не выцветает, не отслаивается и не образует пузырей. Гроэ нарисовал произведения искусства по всей территории США, в том числе это блестящее произведение под названием «Великий американский перекресток», расположенное в Огайо.

11. The Canebière

Пьер Делави воссоздал историческую главную улицу Марселя на фасаде Биржевого дворца

Специалист в области городских иллюзий, визуальный художник, живописец, видеооператор и музыкант Пьер Делави - человек, стоящий за этой гигантской тромпой. 'oeil, расположенный на фасаде Биржевого дворца в Марселе, Франция. Великолепная сцена показывает Канебьер - историческую главную улицу в старом квартале Марселя - проходящую прямо через здание.

12. Fresque du Petit-Champlain

Квебек является домом для этого произведения Fresque du Petit-Champlain.

Квебек является домом для некоторых удивительных произведений искусства trompe l'oeil. Одним из таких примеров является Fresque du Petit-Champlain, который можно найти в Старом Квебеке, у подножия Escalier Casse-Cou (Головокружительная лестница) и вдоль одной из старейших улиц Северной Америки. На этом потрясающем произведении изображены вехи в истории города, от зарождения Новой Франции до наших дней.

13. Рекламный ролик Honda

Этот блестящий рекламный ролик, полный оптических иллюзий и иллюстраций, был создан британским рекламным агентством mcgarrybowen. В этом клипе сочетаются практичные элементы с искусно нарисованными изображениями, поэтому он остается таким же свежим, сколь и ошеломляющим.

14. Музей Рене Магритта

В этом удивительном искусстве trompe l'oeil фасад здания переосмыслен как театральный занавес.

Еще в 2009 году в Брюсселе открылся новый музей, посвященный бельгийскому художнику-сюрреалисту Рене Магритту.Фасад здания, в котором размещалась работа этого известного художника, был обновлен в стиле trompe l'oeil, с двумя сторонами театральных занавесей, открытых в складки, чтобы показать гигантскую репродукцию культовой работы Магритта: Империя света (1954).

15. 39 Георг V

Фасад 39-го здания Георга V выглядел так в течение 2007 года.

В 2007 году парижане смогли увидеть этот вид на 39-е здание Георга V. В то время как структура ремонтировалась, произведения искусства, полностью состоящие из фотографий оригинального здания, были обработаны, напечатаны и вывешены на строительных лесах, чтобы укрыться от восстановления.Очень круто.

16. Cafe Trompe L'oeil

Можете ли вы сказать, где заканчивается настоящая жизнь и начинается фреска?

Это подробное произведение плодовитого художника Джона Пью называется «Искусство, имитирующее жизнь, имитирующее искусство». Его можно найти в кафе Trompe L'oeil в Сан-Хосе, Калифорния.

17. Pepsi truck

Этот дизайн настолько реалистичен, что вы непременно поймете, что нужно.

Trompe l'oeil art работает не только со зданиями. Этот дизайн Pepsi с несколькими ящиками с колой, бросающими вызов гравитации, был одним из семи полуприцепов, окрашенных в умопомрачительный стиль trompe l'oeil (другие включали дизайн аквариума и мобильной библиотеки).

18. Заброшенное здание

Нина Камплин превратила заброшенное здание в великолепное произведение искусства trompe l'oeil

Эта впечатляющая фреска, написанная художницей Ниной Камплин, превратила старое заброшенное здание в Суонедж в привлекательный объект. искусства. На сайте Камплин, специализирующемся на trompe l'oeil, говорится, что она «заинтересована в том, чтобы бросить вызов восприятию пространства и создать иллюзии фальшивой реальности».

19. Арки

Талантливая художница-настенная художница Джанет Ширер создала множество потрясающих произведений искусства в стиле «trompe l'oeil».

Карьера художницы-настенной художницы Джанет Ширер началась еще в 1983 году, когда ей было поручено украсить стены бассейна в Гайд-парке.С тех пор она создала сотни картин, от портретов до пейзажей. Но Ширер питает особую страсть к trompe l'oeil и постоянно создает блестящие произведения, в том числе ультрареалистичную фреску Arches.

20. Siete Punto Uno

Джон Пью рисует невероятно реалистичные трехмерные сцены, вводящие в заблуждение зрителя.

Еще одно произведение художника Джона Пью, эта фреска в египетском стиле украшает стену в Лос-Гатосе, Калифорния. Его невероятно реалистичные 3D-иллюстрации заставляют зрителя поверить в то, что сцена настоящая.Даже женщина, всматривающаяся в руины, - это картина.

Статьи по теме:

Лампы, освещение и потолочные вентиляторы 2x 1156 BA15S 2W Светодиодный указатель поворота Задний свет Лампа COB Лампы постоянного тока 12В-28В для дома и сада r-lafloat.

jp

2x 1156 BA15S 2W Светодиодный указатель поворота Задний фонарь Резервная лампа COB Лампы DC 12V-28V

Найдите много новых и подержанных опций и получите лучшие предложения на 2x 1156 BA15S 2W LED Turn Signal Reverse Light Backup Lamp COB Bulbs DC 12V-28V по лучшим онлайн-ценам! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий: Тип:: LED, Форма лампы:: Глобус: Бренд:: RANPO, Характеристики:: Нить, Термостойкость: Мощность:: 2 Вт, Напряжение:: 12-28 В постоянного тока: Количество лампочек:: 2, Страна / Регион производства:: Китай: MPN:: не применяется, модель:: светодиодный указатель поворота заднего хода: код формы лампы:: BA15s.





2x 1156 BA15S 2W Светодиодный указатель поворота Задний фонарь Резервная лампа COB Лампы DC 12В-28В

Автомойка 12V Насос для автомойки Очиститель высокого давления Уход за автомобилем Портативная мойка. 5 GAL Номер детали 135-5758 Подлинное топливо Exmark TANK-FUEL. 30 лет со дня рождения Кузи Я не могу вести себя как ровесник, которым никогда не был, быстрая доставка. Набор инструментов для металлической шестигранной отвертки для радиоуправляемого вертолета, автомобиль-передатчик, , 2x 1156 BA15S, 2 Вт, светодиодный указатель поворота, обратный свет, резервная лампа, лампы COB, лампы постоянного тока 12В-28В .SBC Eveready Candle Галогенные опаловые / прозрачные лампы 25 Вт / 40 Вт / 60 Вт SES ES BC, Машинка для нарезки картофельных чипсов для картофеля фри, овощерезка, измельчитель для овощей, кухонный инструмент, НОВАЯ ПОСУДА PYROLUX PYROTHERM HOT POT FOOD WARMER W / AIR TIGHT SEAL LID LID COOKWARE Genuine !, M . . Металлические вешалки Kabudar Нескользящие вешалки для костюмов Хром и черное трение, 2x 1156 BA15S 2W Светодиодный указатель поворота Лампа заднего хода Лампа COB DC 12V-28V , Виниловая белая деревянная доска Самоклеющиеся обои Наклейки на стену Peel and Stick 19ft. Абстрактная картина с листьями Природа 5 шт. HD Art Poster Wall Home Decor Печать на холсте, Papier peint pour porte trompe l'oeil déco Grèce réf 528.Прикрепленный набор простыней для водяной кровати, супер мягкие простыни для воды без морщин, 10 цветов, 2x 1156 BA15S 2W Светодиодный указатель поворота Обратный свет Резервная лампа COB Лампы DC 12V-28V . Black Pansy Clear Crystals Viola Clear Crystals Clack Perfect Black 100 Seeds.

24см антипригарная медная круглая сковорода для шеф-повара Керамическое покрытие Индукционная готовка Кухонные инструменты и гаджеты edu Cooking Gadgets

24см антипригарная медная круглая сковорода для шеф-повара с керамическим покрытием Индукционная готовка

24см антипригарная медная круглая сковорода для шеф-повара с керамическим покрытием Индукционная готовка 69541

  • 964.Тип вок: Антипригарный. Подходит для варки или запекания на плите. Индукционная основа для равномерного распределения тепла. Тип крышки кастрюли: Без крышки кастрюли. Обработка поверхности: керамика. Ультра антипригарное, все просто скользит прямо по сковороде .. Состояние: Новое: совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Страна / регион производства: : Китай , Торговая марка: : Без товарного знака : MPN: : USX7617321 , Тип: Поварская сковорода : Цвет: : Красная медь , Содержимое упаковки: : Сковорода 1 шт.
  • Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
