На газели предохранители: Предохранители Газель Бизнес 4216 и реле с описанием назначения и схемами блоков

Содержание

Предохранители Газель Бизнес 4216 и реле с описанием назначения и схемами блоков

Газель Бизнес — семейство грузовых автомобилей и микроавтобусов выпускавшихся преимущественно с двигателями УМЗ 4216 в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. После этого Газель Бизнес прошла рестайлинг и обновленная производилась в 2017, 2018, 2019, 2020 году и по настоящее время. В данной публикации мы покажем описание предохранителей и реле Газель бизнес 4216 со схемами блоков и фото — примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной инструкцией по эксплуатации Газель Бизнес.

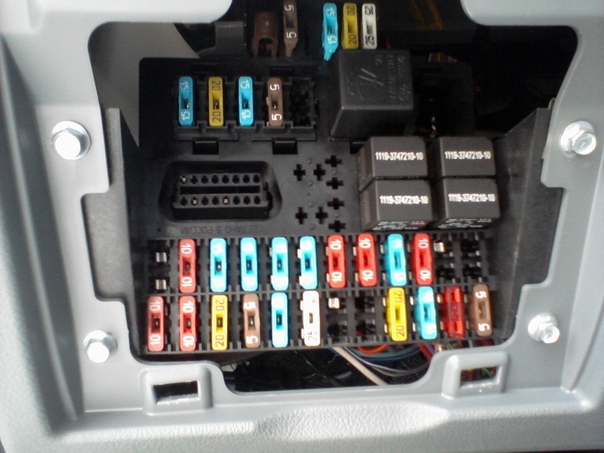

Блок в салоне

Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.

Фото — схема

Описание предохранителей

F110А Лампа габаритного света в левой блок — фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F210А Лампа габаритного света в правой блок — фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F315А Лампа ближнего света левой блок — фары, сигнализатор включения ближнего света
F415А Лампа ближнего света правой блок — фары
F515А Лампа дальнего света левой блок — фары, сигнализатор включения дальнего света
F615А Лампа дальнего света правой блок — фары
F710А Лампы противотуманного света в задних фонарях
F810А Реле указателей поворота в режиме указания поворотов
F915А Реле указателей поворота в режиме аварийной сигнализации
F1010А Датчик положения педали тормоза в режиме включения сигналов торможения
F1120А Лампы противотуманных фар (опция
F1215А Блокировка дифференциала (опция)
F1310А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F1410А Блок управления ABS
F1520А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F165А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F1715А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F175А Электропривод зеркал (опция)
F1825А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F1815А Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ- 2752 и мод. с двумя рядами сидений)
F1920А Электро двигатели стекло подъемников (опция)
F1915/20А Отопитель
F2020А Электро стекло подъемники (опция)
F2120А Реле звукового сигнала, прикуриватель, розетка
F2215А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F2310А Головное устройство звуковоспроизведения
F245А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F2515А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F255А ISF2. 8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F2620А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F2715А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв
F285А УМЗ-4216: Блок управления двигателем, колодка диагностики
ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F2910А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

За работу прикуривателя отвечает предохранитель номер 21 на 20А.

1 и 2 — запасные.

Назначение реле

К1Реле стеклоочистителя
К2Реле плафона двери
К3Реле противотуманных фар
К4Реле обогрева зеркал
К5Реле ближнего света
К6Реле насоса отопителя
К7Реле звукового сигнала
К8Реле дальнего света

Блоки под капотом

Блок управления двигателем

Схема блока реле

Расшифровка

  1. Реле топливного насоса
  2. Реле муфты вентилятора
  3. Главное реле

Реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.

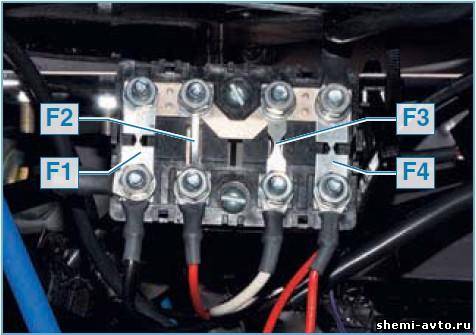

Блок предохранителей

Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.

Схема

Обозначение

Блок предохранителей на автомобилях с ABS
190А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера
1125А ISF2.8s4129Р: Подогреватель воздуха
225А УМЗ-4216: Блок управления ABS
240А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера
340А УМЗ-4216: Блок управления ABS
330А ISF2. 8s4129Р: Блок управления двигателем
490А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением
46А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка

Блок предохранителей на автомобилях без ABS

  1. 90А Световая цепь и плюсовая цепь генератора
  2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем

  1. 40А Блок управления ABS
  2. 25А Блок управления ABS

Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.

Инструкция Газель Бизнес

Больше информации про ремонт и обслуживание Газель Бизнес можете найти в данной инструкции: «скачать«.

А если остались вопросы, задавайте их в комментарии.

Блок предохранителей газель 3302

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи.
На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 ранних выпусков установлены блоки силовых предохранителей с двумя плавкими вставками на 30 и 60 А.

— Плавкая вставка на 30 А защищает цепи приборов освещения.
— Плавкая вставка на 60 А — все цепи, кроме цепи стартера и приборов освещения.

На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 поздних выпусков установлены блоки силовых предохранителей также с двумя плавкими вставками, но уже на 60 и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора и цепи приборов освещения.
— Плавкая вставка на 60 А — все остальные цепи, кроме цепей генератора, приборов освещения и стартера.

Блоки силовых предохранителей на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS).

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора.

— Плавкая вставка на 40 А — электрические цепи наружного освещения.
— Первая плавкая вставка на 60 А — цепь питания ABS.
— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.

Каталожные номера выключателя аккумулятора, блока силовых предохранителей и проводов на ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4063 и ГАЗ-560.

Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705.

Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

Блоки предохранителей отдельных цепей расположены:

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.

Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.

На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.

Номера предохранителей, потребители защищаемых ими цепей, номинальные значения силы тока на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.
Верхние блоки предохранителей.

1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений).
2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений).
3. 8 А — Указатели поворота.
4. 8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406).
5. 8 А — Аварийная сигнализация.
6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.
7. 8 А — Радиооборудование.
8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла.
9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.
10. 16 А — Резерв.

Нижние блоки предохранителей.

1. 16 А — Резерв.
2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона.

3. 8 А — Лампы подсветки комбинации приборов.
4. 8 А — Задние противотуманные фонари.
5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня.
6. 8 А — Лампы левого переднего и правого заднего габаритных огней.
7. 8 А — Ближний свет левой фары.
8. На 8 А — Ближний свет правой фары, электрокорректор света фар.
9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.
10. 16 А — Дальний свет правой фары.

Номера предохранителей, потребители защищаемых ими цепей, номинальные значения силы тока на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.
Верхние блоки предохранителей.

1. 25 А — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524).
2. 15 А — Аварийная сигнализация.
3. 15 А — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации).
4. 10 А — Электродвигатели очистителя и омывателя ветрового стекла.
5. 10 А — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS).

6. 10 А — Стоп-сигналы.
7. 20 А — Прикуриватель, звуковые сигналы.
8. На 20 А — Реле звуковых сигналов, комбинация приборов, часы.
9. 15 А — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений).
10. 10 А — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя.
11. 5 А — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524).
12. 15 А — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524).
13. 10 А — Указатели поворота.

Нижние блоки предохранителей.

1. 25 А — Резерв.
2. 15 А — Дальний свет правой фары, контрольная лампа включения дальнего света фар.
3. 15 А — Дальний свет левой фары.
4. 10 А — Ближний свет правой фары.
5. 10 А — Ближний свет левой фары.
6. 10 А — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света.

7. 20 А — Резерв.
8. 20 А — Резерв.
9. 15 А — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов.
10. 10 А — Лампы подсветки комбинации приборов, переключателей, прикуривателя.
11. 5 А — Резерв.
12. 15 А — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика.
13. 10 А — Лампы левого габаритного огня, сигнальная лампа включения габаритного огня, фонари освещения номерного знака.

Для доступа к предохранителям автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года надо снять крышку блока. Для доступа к предохранителям автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года надо отжать влево фиксатор крышки блока и снять крышку.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные таблице электрические цепи, которые защищает данный предохранитель. Для удобства извлечения предохранителей из блока рекомендуем воспользоваться пластиковым пинцетом, который приложен к комплекту запасных предохранителей.

Цвет корпуса предохранителя соответствует определенной силе тока.

5 А — Оранжевый.
10 А — Красный.
15 А — Голубой.
20 А — Желтый.
25 А — Белый.

Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута. Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого. Кроме того, предохранители на 8 и 16 А можно различить по ширине металлической полосы.

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

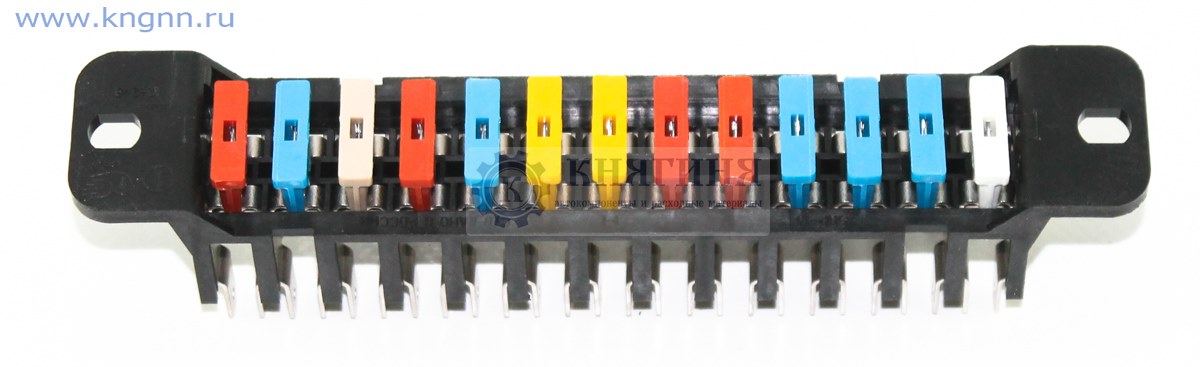

Так выглядит блок предохранителей газели

Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

    Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
    При этом разделяются два основных контура электрической цепи, в том числе:
  • основная плюсовая цепь, исключая световые приборы, генератор и стартер;
  • плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

Электрическая система подключения фар на Газели

Обозначения на реле монтажного блока Газели

Так выглядит старый блок предохранителей на Газели

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

  1. Машины выпуска до 2003 года:
  2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
  3. управляющие реле установлены отдельно от монтажного блока;
  4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  5. Модели 2003-2010 года выпуска:
  6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
  7. реле управления также расположены независимо от блока;
  8. силовой предохраняющий модуль может быть различным:
  1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
  2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

  1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:
  3. система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.


Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.

Они расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А)

Запасные предохранители хранятся под пластиной крышки

Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей с 2003 года выпуска. Отжимаем фиксатор крышки

Снимаем крышку для доступа к предохранителям

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями

Верхний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Электродвигатель отопителя, электронасос системы отопителя*

Электродвигатель дополнительного отопителя*

Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ,

таймер управления подогревателем — отопителем**,

свет заднего хода,

сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

Аварийная световая сигнализация

светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**

Дистанционный выключатель аккумуляторной батареи, радиооборудование

Электродвигатели очистителя и омывателя ветрового стекла

Звуковой сигнал, прикуриватель, розетка переносной лампы

Нижний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Светильник (светильники**) освещения кабины,

плафон грузового салона (ГАЗ -2705, -27057)

Освещение приборов, подогреватель — отопитель

Задний противотуманный свет

Габаритный свет (правый передний, левый задний фонари),

сигнализатор габаритного света, фонари освещения номерного знака

Габаритный свет (правый передний, левый задний фонари)

Ближний свет ( левая фара), электрокорректор фар

Ближний свет ( правая фара), сигнализатор дальнего света

Дальний свет ( левая фара)

Дальний свет ( правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

предохранителя

Сила тока,

А

Защищаемые

цепи

Предохранители верхнего блока

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар,

антиблокировочная система тормозов (ABS)

Прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

электронасоса системы отопления

(автомобили с двумя рядами сидений)

лампы света заднего хода,

датчик скорости, реле стеклоочистителя

Датчик концентрации кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа включения дальнего света фар

Дальний свет левой фары

Ближний свет правой фары

Ближний свет левой фары

Лампы заднего противотуманного света,

контрольная лампа включения противотуманного света

плафон грузового салона,

плафон освещения подножки автобуса,

подкапотная лампа, плафоны освещения пассажирского салона автобусов

Лампы подсветки комбинации приборов, переключателей, прикуривателя

Лампы правого габаритного огня, корректора света фар,

плафона освещения вещевого ящика

Лампы левого габаритного огня, сигнальная лампа включения

Предохранители ГАЗель Бизнес: где находятся, замена

Автомобиль ГАЗель сравнительно надежна, но и у неё возникают проблемы, связанные с обесточиванием части электрической цепи. Чтобы решить эту проблему понадобится проверить исправность предохранителей. Он располагается внутри салона – что исключает попадание внутрь него воды.

Автомобиль ГАЗель категории Бизнес отличается от аналогов от этого же автопроизводителя большим количеством электрооборудования. Именно в этом и заключается основная причина необходимости проверки блока предохранителей. Процесс данный не вызывает затруднений.

Как открыть блок предохранителей на Газель Бизнес

Сам блок находится внутри салона автомобиля ГАЗель Бизнес. Схема расположения предохранителей сравнительно проста, не вызывает каких-либо затруднений. Габаритные размеры сравнительно невелики. Что иногда доставляет некоторые сложности. Осуществлять замену новых предохранителей сравнительно несложно. В комплекте с любым автомобилем поставляется специальный пинцет.

Она располагается внутри самого блока, вытащить его не составляет проблем.

Нужно помнить: замену предохранителей, различных реле и других элементов электроники нужно осуществлять при помощи диэлектрических инструментов. В противном случае можно замкнуть какие-либо контакты: что приводит к серьезным поломка, неисправностям. При отсутствии опыта работы с электрическими компонентами следует обратиться к специалистам. Это позволит избежать более серьезных поломок.

Открыть блок предохранителей не составит какого-либо труда – достаточно снять пластиковую крышку. БП находится слева, ниже рулевого колеса. Необходимо слегка поддеть пластик ногтем – он легко отсоединится.

Сам блок разделен на несколько отдельных частей:

  • верхний,
  • нижний,
  • группа реле.

Нужно заранее ознакомиться с устройством блока предохранителей, расположенного панелью приборов.

Отдельно нужно упомянуть, что шина CAN располагается в этом же корпусе. С её помощью можно получить максимально подробную, точную информацию.

Верхний блок предохранителей

Данная группа представляет собой сравнительно небольшой перечень предохранителей. Они подают напряжение на следующие цепи питания:

  • №1, 2 – габаритные лампы в передней левой, правой, правой блок-фарах,
  • №3, 4 – ближний свет левой, правой блок-фары,
  • №5, 6 – дальний свет,
  • №7 – противотуманные фонари,
  • №8 – указатели поворота, стоп-сигнал,
  • №9 – аварийная сигнализация,
  • №10 – отвечает за работу педали тормоза в режиме включения сигналов.

Некоторые предохранители, представленные на рисунке выше, могут попросту отсутствовать. Например, №11 – противотуманки (опционально), №12 – блокировка дифференциала. Данные системы устанавливаются опционально, необходимо внимательно ознакомиться с принципом их работы.

Важно помнить: перед заменой предохранителя стоит определить причину неисправности. В противном случае замененный элемент просто сразу же выйдет из строя.

Нижняя группа предохранителей

Если возникают проблемы центральным замком, топливным насосом – необходимо обратить свое внимание нижнюю группу предохранителей. Она включает в себя достаточно большое количество элементов. Маркируются они следующим образом:

  • №13 – подает питание на датчик скорости, кран отопления, бензонасос, выключатель света при включенном заднем ходе,
  • №14 – осуществляется управление цепью блока управления ABS,
  • №15 – генератор, зарядка и запитывает реле очистки ветрового стекла,
  • №16 – блок управления освещением, подогрев сидений,
  • №17 – вентиляция, охлаждение, а также электропривод зеркал (при наличии таковой опции в комплектации),
  • №18 – электродвигатель, регулятор частоты вращения вентилятора отопителя (может присутствовать дополнительный отопитель),
  • №20 – электростеклоподъемники (доступно опционально),
  • №21 – розетка, а также отвечает за прикуриватель в салоне,
  • №22 – лампа, освещающая подкапотное пространство,
  • №23 – устройство для воспроизведения звука,
  • №24 – диагностическая шина CAN.

Отдельным  рядом установлены некоторые другие компоненты – их перечень зависит от установленного в автомобиль мотора:

  • №25 может быть номиналом 5 или 15 ампер: в двигателе УМЗ-4216 – подает напряжение на систему управления двигателем, ISF8s4129P – данный предохранитель также отвечает за систему управления двигателем,
  • №26 всегда имеет номинал работы 20 ампер: на УМЗ-4216 – питание на обмотку, контакты релейной группы, ISF8s4129P – запитывает обогреватель заднего стекла.

Электрический насос, вне зависимости от типа установленного мотора, предполагает установку предохранителя номиналом 10 ампер, маркируется за номером 29. При наличии кондиционера подает напряжение и на его муфту. Также присутствует перечень запасных предохранителей. Маркируются они следующим образом (данная группа самая маленькая):

  • №1 – 5 ампер,
  • №2 – 10 ампер,
  • №3 – 15 ампер,
  • №4 – 20 ампер,
  • №5 – 25 ампер.

Группа реле

Щиток реле располагается в одном блоке с предохранителями. Маркируется следующим образом:

  • №1 – обеспечивает нормальную работу стеклоочистителя, дворников,
  • №2 – плафон двери,
  • №3 – противотуманки,
  • №4 – обогрев зеркал,
  • №5 – ближний свет,
  • №6 – насос системы отопления,
  • №7 – звуковое обозначение поворота,
  • №8 – дальний свет.

Также присутствует блок предохранителей и в моторном отсеке.

Блок предохранителей в моторном отсеке

Замена предохранителей

Если не поступает напряжение на зарядку от генератора, не загорается приборная панель, отказывается включаться стартер – проблема, зачастую, кроется в предохранителях. Процесс замены включает следующие основные этапы:

  • необходимо вскрыть корпус блока предохранителей,
  • далее пластиковым пинцетом либо иным инструментом, изготовленным из диэлектрика, необходимо вытащить предохранитель,
  • устанавливается новый, номинал которого обязательно должен совпадать.

Принципиальная схема монтажного блока имеет стандартные обозначения, разобраться с ними не составит большого труда. Нужно лишь заранее ознакомиться с таковой схемой.

Схема габаритов Газель

просмотров 35 537 Google+

Схема габаритов Газель практически одинаковая для всех моделей. Все отличия сводятся в основном к переключателям. На первых моделях Газелей типа 3302, включение осуществляется центральным переключателем света. На последующих моделях устанавливались блоки управления освещением. Принцип работы этих модулей сводится к замыканию определённых контактов при повороте рукоятки управления. Несколько отличается схема подключения Газелей 3321. В них для разгрузки контактов переключателя используется промежуточное реле. Эта бы не помешало сделать и на Газелях бизнес, но конструкторы посчитали это излишним.

Схема габаритов Газель проверка.

Не горят задние габариты

Что делать если не горят габариты Газели полностью, или какие то отдельные лампы? Чаще всего на газелях не горят задние габариты. Если это случилось, то для начала надо проверить самое простое, наличие питания в патронах и исправность ламп. При отсутствии плюса надо проверить состояние контактов в разъёме, для бортовых газелей это самое проблемное место.

Дело в том что на проводе габаритов постоянное питание при езде, так как согласно правил ПДД все авто ездят с включенными фарами. Несмотря на защитные резинки, вода попадает в разъём и под её воздействием электролиза металл контактов разрушается очень быстро. Определить это можно по зелёному налёту в разъёме. На микроавтобусах соединение выполнено в салоне и они практически не подвержены разрушению.

Но есть ещё одно проблемное место характерное абсолютно для всех Газелей. Дело в том, что задняя часть проводки имеет соединение проводов в районе разветвления на правую и левую стороны. Это место так же сильно подвержено электролизному разрушению, так как вода, попадая под изоляцию, остаётся там, и постоянно воздействуют на провода. Но прежде чем лезть туда проверьте наличие питания в разъёме переднего жгута и заднего жгута. Эти разъёмы находятся в подкапотном пространстве в районе вакуумного усилителя тормозов и так же подвержены воздействию жидкостей.

Не горят габариты с одной стороны.

Когда на Газели не работают задние габариты, разобрались. Если не горят габариты по одной стороне, то надо проверить предохранители, перегоревшие заменить. Если при установке предохранитель вновь перегорит, то в цепи короткое замыкание. Для его поиска надо разъединить разъём заднего и переднего жгута. Это позволит определить, в каком именно жгуте КЗ. Таким же образом стоит поступить для исключения КЗ в блокфарах и задних фонарях.  Конкретное место определить можно осмотром соответствующего жгута.

Не горят передние габариты.

Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма. Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны. На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.

Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.

admin 17/05/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

определение газели по The Free Dictionary

Он только что поссорился со своим напарником на шлюпе « Газель », ножи были обнажены, нанесены удары, и он хотел свести с ума лихорадку воспоминаний еще виски. Молодая и красивая девушка с черными как Джет с бархатными глазами газели, прислонившись спиной к обшивке, растирала тонкими, изящно сложенными пальцами букет цветов вереска, цветы которых она срывала и рассыпала по полу; ее руки, обнаженные до локтей, коричневые и смоделированные по образцу арлезианской Венеры, двигались с некоторым беспокойным нетерпением, и она стучала по земле своей изогнутой и гибкой ногой, чтобы показать чистую и полную форму своей хорошо вывернутая нога, из красной хлопчатобумажной ткани, в серо-синем стиле, чулок.Высоко на берегу второй бухты от нашей мы обнаружили обломки лодки — шлюпки тюленя, поскольку уключины были обвязаны сеннитом, с правой стороны носовой части стояла оружейная стойка, и в белом цвете. Буквы были слабо видны Газель №5 Процитировал стихи про себя и юную Газель. Безрезультатно. Нежная газель не боялась его, но Нума, властелин джунглей, держался подальше от него. Все позы и движения этого прекрасного животного изящны и живописны; и в целом это такой же предмет для причудливых использований поэта, как и часто поют газель Востока. Любой, кто мог бы в тот момент увидеть лицо несчастного человека, приклеенное к заболоченным прутьям, подумал бы, что он видел лицо тигра, смотрящего из глубины клетки на какого-то шакала, пожирающего газель. Его глаз светился, как свеча, сквозь щели двери. «О газели не судят по нападающим на нее львам», — ответил Тарзан. никогда не любил дерево или цветок, но он увядал первым; Я никогда не кормила дорогую Газель, чтобы порадовать меня ее мягким синяком, но когда она узнала меня хорошо и полюбила меня, она наверняка вышла замуж за огородника.- Если вы хотите сказать: — прервала его мисс Лавви, — что вы никогда не воспитывали молодую газель, вы можете избавить себя от неприятностей, потому что никто в этой карете не думает, что вы когда-либо делали это. спустился так дешево, прыгнул, как газель, по набережной а-ля Rue Dauphine и исчез. Судьба не могла коснуться его, потому что он дал себе на этот раз достаточно времени, чтобы поймать те 8,50, которые он так часто бегал, как газель прерий.

Газель Автозаполнитель — İstatistik

Фильтр: Последние 30 дней Последние 365 дней Все время

Гюнлюк курулумлар

Haftalık kurulumlar

Günlük güncelleme kontrolleri

İşlenmemiş veri

Тарих Курулумлар Güncelleme kontrolleri
2020-12-12 0 4
2020-12-13 0 4
2020-12-14 0 5
2020-12-15 0 3
2020-12-16 0 4
2020-12-17 0 2
2020-12-18 0 3
2020-12-19 0 2
2020-12-20 0 2
2020-12-21 0 5
2020-12-22 0 2
2020-12-23 0 5
2020-12-24 0 1
2020-12-25 0 3
2020-12-26 0 4
2020-12-27 0 0
2020-12-28 0 2
2020-12-29 0 5
2020-12-30 0 2
2020-12-31 0 2
2021-01-01 0 4
2021-01-02 0 2
2021-01-03 0 5
2021-01-04 0 5
2021-01-05 0 5
2021-01-06 0 4
2021-01-07 0 5
2021-01-08 0 5
2021-01-09 0 5
2021-01-10 0 0
Verileri şu şekilde indir: JSON CSV

Adidas Gazelle — Тег | SneakerNews. com

Перейти к основному содержанию
  • Новости
  • Где купить
  • Иордания Даты выпуска
  • Даты выпуска Yeezy
  • Даты выпуска кроссовок
Популярные ссылки
  • Yeezy
  • Air Max 98
  • Air Jordan 11
  • Air Max 270
  • Кайри 4
  • Air Max 97
  • Леброн 15
  • Ультра Boost
  • adidas x Dragon Ball Z
Меню статей
  • Выбор редакции
  • Кроссовки Upcoming
  • Только что выпущено
  • Выбрать
  • Твиттер
  • Facebook
  • Instagram
  • YouTube
Бренды
  • Air Jordan
  • adidas
  • Nike
  • Reebok
  • Asics
  • Микроавтобусы
  • новый баланс
  • Saucony
  • кеды Converse
  • Пума
  • Supra
  • под броней
Новости кроссовок
  • Карьера
  • Контакт
  • Около
  • Политика конфиденциальности
Сеть
  • Джорданс Дейли
  • mini: лихой
  • нитро: лихой
  • Кроссовки Con
  • Кроссовки News Magazine
  • WDYWT
