Можно ли блок питания использовать как зарядное устройство: «Можно ли использовать зарядное устройство как блок питания?» – Яндекс.Кью

Содержание

отличие блока питания от зарядного устройства

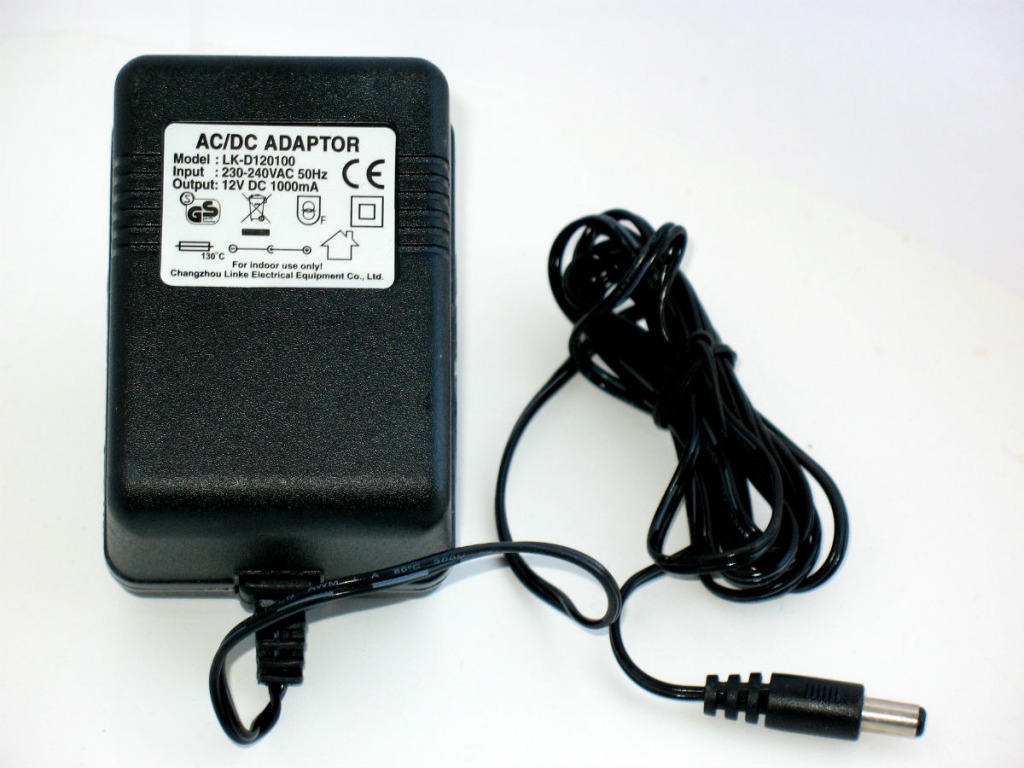

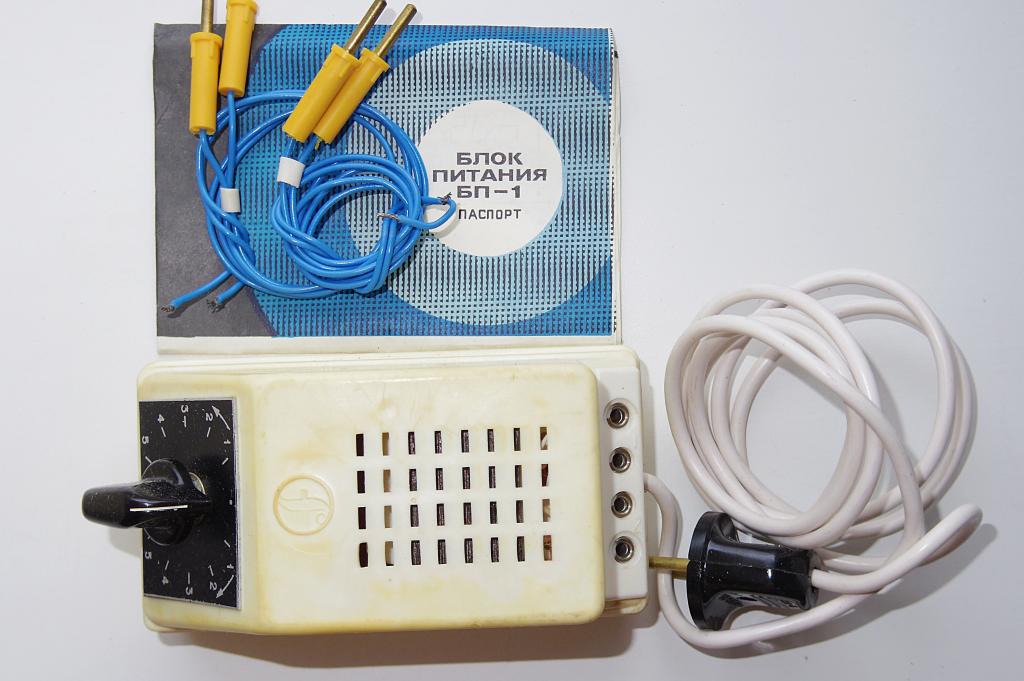

Адаптер питания, он же блок питания выполняет свою задачу: из переменного напряжения сети 220 вольт получить постоянное напряжение 12 вольт (или 5v или 6v). Это напряжение не должно изменятся в зависимости от протекающего тока нагрузки. Это стабилизированный источник питания. Еще раз — на выходе его ВСЕГДА 12 вольт в пределах тока, на который он рассчитан. К примеру на фото слева БП рассчитан на ток до 1.5 ампера, свыше, он сгорит или если «умный» отключится по перегреву.

Зарядное устройство к примеру на 12 вольт, на своем выходе имеет в зависимости от стадии зарядки 14,6 вольта. При этом ток ограничен значением, которое написано на ЗУ.

Почему 14.6 вольта? Чтобы ток потек в направлении аккумулятора нужна разность потенциалов между зарядкой и емкостью (аккумулятором). Если АКБ на 12 вольт, то заряжать его надо большим потенциалом (напряжением). Иначе ток не потечет в него (образно говоря).

Блок питания, выдающий ровно 12 вольт никогда не зарядит батарею на те же 12 вольт.

Ток не потечет, нет разности потенциалов. Если батарея сильно разряжена и ее напряжение меньше 12 вольт, ДА Блок питания ее подзарядит, этим можно воспользоваться, если под рукой не настоящего ЗУ, НО уровень заряженности будет процентов 10-15 от номинальной емкости батареи, не более.

Напряжение на полностью заряженной батареи должно быть не 12 вольт, а 12,6-12,8 вольт. Батарея, на клеммах которой 12.0 — 12.3 вольт срочно требует зарядки — иначе, если это AGM батарея, теряется емкость (происходит необратимый процесс сульфатации пластин).

Зарядные устройства сложнее технически, поэтому дороже, чем адаптеры. Поэтому часто поставщики фонарей или детских машинок комплектуют свои изделия именно адаптерами, причем не стабилизированными. Результатом является снижение срока службы АКБ в 3-4 раза от систематического недозаряда.

Мы рекомендуем недорогие зарядные устройства для AGM и GEL, которые действительно дадут реальный срок службы аккумулятору.

Можно использовать зарядное устройство как блок питания

Чем зарядка отличается от блока питания?

Может блок питания заряжать аккумулятор?

Думаю в начале надо определиться с терминологией.

Зарядное устройство, это устройство служащее для передачи электроэнергии от источника энергии к аккумулятору.

Есть встроенные и внешние зарядные устройства.

Блок питания, это устройство которое предназначено для оптимизации напряжения под требуемое устройством к которому он подключается.

Другими словами главная задача блока питания, электробезопасность, регулировка, контроль напряжения.

А отличаются они следующим:

Зарядное устройство заряжает (питает) аккумулятор электроэнергией в отличие от блока питания, то есть назначением отличаются.

Блок питания может работать и без прямого подключения к сети (электросеть), зарядка нет.

У зарядного устройства есть ограничение тока, а блок питания принимает на себя различную нагрузку которую регулирует.

В большинстве случае блок питания встраивается в некий девайс, а вот зарядка чаще всего (но есть и исключения) это внешнее устройство.

Отличаются внешним видом, размером, весом, блок питания тяжелей, больше чем зарядное устройство.

Зарядка может быть универсальной, то есть подходит для зарядки множества устройств, а вот блок питания должен соответствовать характеристикам устройства к которому подключён.

Зарядное устройство заряжает аккумулятор девайса, а блок питания тот самый девайс приводит в работу.

В принципе блок питания может зарядить аккумулятор, но не любой блок питания и не любой аккумулятор.

Вот, для ознакомления, схема

Зарядное устройство и блок питания — это совершенно разные устройства, выполняющие различное предназначение. Хотя в чём-то они и схожи по поверхностным понятием, поэтому многие их путают.

Зарядное устройство — предназначено для зарядки батарей аккумуляторный и электрических аккумуляторов.

Принцип работы его заключается в преобразовании тока от внешнего источника питания на аккумуляторный накопитель.

  • импульсный блок питания или трансформатор (основной преобразователь)
  • выпрямитель (вспомогательный преобразователь)
  • стабилизатор (поддержка входного напряжения)
  • устройство контроля процесса заряда (управление зарядкой)
  • средства индикации (измеритель)

Принципиальная схема зарядки:

Блок питания — преобразователь сетевого напряжения в постоянный ток для питания различных устройств в основном компьютера.

Принцип работы в том, что переменный ток преобразовать в постоянный и выровнять его до нужного.

  • входной выпрямитель (диодный )
  • входной фильтр
  • входной набор конденсаторов
  • радиатор высоковольтных транзисторов
  • импульсный трансформатор
  • радиатор низковольтных диодных выпрямителей
  • дроссель групповой стабилизации
  • конденсаторы выходного фильтра

Принципиальная схема блока питания:

Как видим из схем, блок питания намного сложнее устройство, чем зарядка.

На первый взгляд, блок питания ни чем не отличается от зарядного устройства. Особенно если у первого наличествует выпрямительная схема, позволяющая преобразовать переменное напряжение в постоянное.

Именно по этому, некоторые, не вдаваясь в детали, пытаются использовать блоки питания для заряжания аккумуляторов а зарядные устройства для постоянного питания устройств. Любое оборудование должно использоваться по назначению, и тогда результат его работы будет соответствовать характеристикам заявленным производителем.

Что же принципиально отличает зарядное от блока питания.

  • Для того что бы устройству называться блоком питания, ему достаточно иметь простой трансформатор, который имеет одну первичную и одну вторичную обмотку. Все — это уже блок питания. Такой трансформатор выдаст на вторичной обмотке то напряжение которое необходимо для питания устройства. Оно будет так же переменным, но вольтаж будет ниже. Большинство электронных устройств имеют питание постоянного напряжения. Для этого понижающий трансформатор укомплектовывается схемой выпрямления (часто просто диодным мостом) И в принципе этого достаточно для Блока питания.
  • Зарядное устройство несколько сложнее. Его принципиальная схема более сложная и её функция в основном заключается в генерировании импульсного напряжения которым и заряжаются аккумуляторы. Так как оптимальным для зарядки является именно импульсный, а не постоянный ток. Блок питания это стабилизированное по пульсации напряжение.
  • По своему принципу блок питания не приемлет коротких замыканий. Для зарядного устройства короткое замыкание является, можно сказать, его «работой»
  • Основными данными «снимаемыми» с этих устройств есть, для блока питания это постоянное напряжение не меняющееся от увеличения нагрузки, а для зарядного устройства напряжение может и плавать, однако ток зарядки должен строго соответствовать емкости заряжаемого устройства, иначе можно испортить аккумуляторы. Обычно ток зарядки должен быть равен 1/10 от емкости аккумулятора.

Учитывая это, понимаем что далеко не каждый блок питания будет «заботится» о токе нужном для аккумулятора, что может привести к порче последнего. А это значит для зарядки, блоки питания лучше не использовать.

Если подытожить русским языком то, блок питания это источник напряжения, а зарядное это больше источник тока.

Перед тем как экспериментировать с заменой зарядного устройства блоком питания и наоборот, необходимо знать все характеристики этих устройств. После чего принимать решение о возможности взаимозамены.

Чем зарядка отличается от блока питания?

Может блок питания заряжать аккумулятор?

Думаю в начале надо определиться с терминологией.

Зарядное устройство, это устройство служащее для передачи электроэнергии от источника энергии к аккумулятору.

Есть встроенные и внешние зарядные устройства.

Блок питания, это устройство которое предназначено для оптимизации напряжения под требуемое устройством к которому он подключается.

Другими словами главная задача блока питания, электробезопасность, регулировка, контроль напряжения.

А отличаются они следующим:

Зарядное устройство заряжает (питает) аккумулятор электроэнергией в отличие от блока питания, то есть назначением отличаются.

Блок питания может работать и без прямого подключения к сети (электросеть), зарядка нет.

У зарядного устройства есть ограничение тока, а блок питания принимает на себя различную нагрузку которую регулирует.

В большинстве случае блок питания встраивается в некий девайс, а вот зарядка чаще всего (но есть и исключения) это внешнее устройство.

Отличаются внешним видом, размером, весом, блок питания тяжелей, больше чем зарядное устройство.

Зарядка может быть универсальной, то есть подходит для зарядки множества устройств, а вот блок питания должен соответствовать характеристикам устройства к которому подключён.

Зарядное устройство заряжает аккумулятор девайса, а блок питания тот самый девайс приводит в работу.

В принципе блок питания может зарядить аккумулятор, но не любой блок питания и не любой аккумулятор.

Вот, для ознакомления, схема

Зарядное устройство и блок питания — это совершенно разные устройства, выполняющие различное предназначение. Хотя в чём-то они и схожи по поверхностным понятием, поэтому многие их путают.

Зарядное устройство — предназначено для зарядки батарей аккумуляторный и электрических аккумуляторов.

Принцип работы его заключается в преобразовании тока от внешнего источника питания на аккумуляторный накопитель.

  • импульсный блок питания или трансформатор (основной преобразователь)
  • выпрямитель (вспомогательный преобразователь)
  • стабилизатор (поддержка входного напряжения)
  • устройство контроля процесса заряда (управление зарядкой)
  • средства индикации (измеритель)

Принципиальная схема зарядки:

Блок питания — преобразователь сетевого напряжения в постоянный ток для питания различных устройств в основном компьютера.

Принцип работы в том, что переменный ток преобразовать в постоянный и выровнять его до нужного.

  • входной выпрямитель (диодный )
  • входной фильтр
  • входной набор конденсаторов
  • радиатор высоковольтных транзисторов
  • импульсный трансформатор
  • радиатор низковольтных диодных выпрямителей
  • дроссель групповой стабилизации
  • конденсаторы выходного фильтра

Принципиальная схема блока питания:

Как видим из схем, блок питания намного сложнее устройство, чем зарядка.

На первый взгляд, блок питания ни чем не отличается от зарядного устройства. Особенно если у первого наличествует выпрямительная схема, позволяющая преобразовать переменное напряжение в постоянное.

Именно по этому, некоторые, не вдаваясь в детали, пытаются использовать блоки питания для заряжания аккумуляторов а зарядные устройства для постоянного питания устройств. Любое оборудование должно использоваться по назначению, и тогда результат его работы будет соответствовать характеристикам заявленным производителем.

Что же принципиально отличает зарядное от блока питания.

  • Для того что бы устройству называться блоком питания, ему достаточно иметь простой трансформатор, который имеет одну первичную и одну вторичную обмотку. Все — это уже блок питания. Такой трансформатор выдаст на вторичной обмотке то напряжение которое необходимо для питания устройства. Оно будет так же переменным, но вольтаж будет ниже. Большинство электронных устройств имеют питание постоянного напряжения. Для этого понижающий трансформатор укомплектовывается схемой выпрямления (часто просто диодным мостом) И в принципе этого достаточно для Блока питания.
  • Зарядное устройство несколько сложнее. Его принципиальная схема более сложная и её функция в основном заключается в генерировании импульсного напряжения которым и заряжаются аккумуляторы. Так как оптимальным для зарядки является именно импульсный, а не постоянный ток. Блок питания это стабилизированное по пульсации напряжение.
  • По своему принципу блок питания не приемлет коротких замыканий. Для зарядного устройства короткое замыкание является, можно сказать, его «работой»
  • Основными данными «снимаемыми» с этих устройств есть, для блока питания это постоянное напряжение не меняющееся от увеличения нагрузки, а для зарядного устройства напряжение может и плавать, однако ток зарядки должен строго соответствовать емкости заряжаемого устройства, иначе можно испортить аккумуляторы. Обычно ток зарядки должен быть равен 1/10 от емкости аккумулятора.

Учитывая это, понимаем что далеко не каждый блок питания будет «заботится» о токе нужном для аккумулятора, что может привести к порче последнего. А это значит для зарядки, блоки питания лучше не использовать.

Если подытожить русским языком то, блок питания это источник напряжения, а зарядное это больше источник тока.

Перед тем как экспериментировать с заменой зарядного устройства блоком питания и наоборот, необходимо знать все характеристики этих устройств. После чего принимать решение о возможности взаимозамены.

Наверняка, у каждого автолюбителя есть зарядное устройство к аккумулятору. И не в любом устройстве есть встроенный хороший стабилизатор с фильтром на выхое, что проявляется в падении напряжения при больших токах. Я вам предлагаю собрать простую схемку, состоящую из батареи конденсаторов, самого стабилизатора на КРЕН и 2-ух транзисторов. Такой преобразователь даст вам на выходе до 6 Ампер тока. Вообще эту схему можно использовать для блока питания в качестве фильтра и стабилизатора напряжения. Стабилизатор напряжения защитит при больших временных нагрузках от падения напряжения и будет стараться поддерживать определенное значение, а фильтр уберет лишние пульсации, что улучшит характеристики блока питания. Короче, сами смотрите как использовать данную схему, потому что можно и в блок питания поставить дополнительно для улучшения характеристик и в зарядное. Ниже вы видите схему такого устройства, как приставка — стабилизатор к ЗУ авто:

Давайте начнем рассматривать схему по порядку. В самом начале мы видим четыре конденсатора С1, С2, С3, С4, которые большую функцию выполняют по фильтрации пульсаций, а в меньшей степени по стабилизации тока. На самом деле, если поставить конденсатор очень большой емкости, то собирать стабилизатор вовсе не надо – у нас и так получится готовый стабилизатор. Большую емкость конденсаторов можно сравнить с обычным аккумулятором, ведь у аккумулятора уже стабилизированное питание. А в конденсаторах залит электролит, электролит заряжается, а значит они подобны аккумуляторам. То есть например, мы подключили усилитель низких частот и на басах (когда ток достигает пикового значения) басы проседают, становятся хриплыми и не четкими, а если мы подключим батарею конденсаторов, то когда ток увеличится на басе, то конденсатор просто отдаст часть энергии и бас будет четким.

В общем выбирайте сами какой делать стабилизатор. Рассчитать энергию конденсатора для нужного тока можно по формулам, которые можно поискать в интернете. Такой стабилизатор + фильтр получится около 100-150 тыс мкф и это дорого. По данной схеме сумма четырех сглаживающих конденсаторов должна составить 20 тыс микрофарад. Дальше по схеме мы видим стабилизатор напряжения собранный на КРЕНке. Стабилизируемый ток будет зависеть от марки КРЕНки, а марку можно выбрать по таблице. Транзисторы образуют мощный эмиттерный повторитель, в результате чего данная схема способна стабилизировать напряжение до 5-6 Ампер.

Если хотите схему сделать более мощной, то можно добавить еще 2 транзистора, тогда такой стабилизатор сможет стабилизировать ток до 10-11 Ампер. То есть, подключаем еще два транзистора базами паралельно к КРЕН второй ноге, два коллектора к плюсу подводимого напряжения и эмиттерами на выход. Далее ставится конденсатор в качестве фильтра большей емкости (6000мкф) и потом два конденсатора малой емкости керамические на 0,1 которые будут подавлять высокочастотные помехи. Транзисторы обязательно нужно установить на теплоотвод – радиатор. При зарядке аккумулятора постоянно следите за тем, как нагревается радиатор. Если он сильно греется, то можете установить кулер на радиатор, который будет охлаждать его. На теплоотвод устанавливают все транзисторы! Теплоотвод, как правило, из алюминия. Для более лучшей теплопроводности покупаем теплопроводную пасту, мажем тонким слоем радиатор и транзистор, ждем 5 минут и плотно прижимаем, закручивая гайкой.

Стабилизатор подключается к выпрямителю зарядного устройства. Выход стабилизатора подключаем к заряжаемому аккумулятору. Рекомендуется на выходе поставить предохранитель на 5-6 Ампер, для защиты цепи от короткого замыкания. Так же, если вы хотите установить сигнализатор подачи напряжения, т.е. при включении видеть что устройство работает, то паралельно через резистор установите светодиод. При включении устройств в сеть светодиод будет загораться. Изменяя сопротивление резистора сделайте оптимальную яркость светодиода. Все, схема готова и готова к использованию.

Чем отличается зарядное устройство от блока питания

С появлением огромного числа мобильных устройств с зависимостью от электросетей люди, на первый взгляд, покончили. Для работы с компьютером, например, больше не требуется наличие розетки с надписью “220”. Аккумуляторные батареи дали возможность свободного перемещения, но все же далеко не полноценную. Необходимость зарядки аккумуляторов любого мобильного аппарата порой становится и препятствием на пути к цели, а неудобством — всегда. Электрификация всей страны, единственная воплощенная мечта Владимира Ильича, позволяет делать это неудобство минимальным и практически незаметным, однако это обстоятельство заставляет нас буквально привязываться к зарядным устройствам и блокам питания. Эти обязательные аксессуары есть в арсенале у каждого владельца смартфона, мобильного телефона, ноутбука, плеера, и когда встает вопрос о приобретении — возникает путаница в понятиях и, как следствие, покупка ненужного или неподходящего.

Определение

Зарядное устройство — устройство для заряда аккумулятора электроэнергией внешнего источника, преимущественно электросети.

Блок питания — вторичный источник электрической энергии постоянного тока, преобразующий напряжение сети в требуемое устройством.

Сравнение

Оба используются для поддержания жизни наших мобильных аппаратов, оба подключаются к электросети. Принципиальное отличие — в назначении. Зарядное устройство предназначено исключительно для питания аккумуляторов, блок питания — для работы аппарата. Некоторые модели фотоаппаратов, например, требуют извлечения батарей и помещения их в зарядное устройство по мере необходимости. Естественно, при этом фотоаппарат лежит мертвым грузом. Блок питания ноутбука же дает возможность работать с последним даже без аккумуляторов.

Зарядное устройство для ноутбука

И блок питания для мобильных девайсов, и ЗУ представляют собой устройства внешние, хотя понятие блока питания гораздо шире: он может быть встроенным в систему, как, к примеру, БП в корпусе стационарного компьютера. Однако в контексте сравнения мы все же рассматриваем варианты автономные. Блок питания ввиду технической сложности больше и тяжелее: обычно он включает в себя стабилизатор и преобразователь тока и напряжения. Современные блоки питания для электроники — импульсные: входное напряжение выпрямляется и преобразуется в импульсы, выходное напряжение поддерживается на постоянном уровне.

Блоки питания, иначе называемые адаптерами питания, предохраняют подключенный к ним прибор от перепадов напряжения. Современные зарядные устройства снабжены микропроцессором, который позволяет регулировать процесс зарядки, что продлевает срок службы самих аккумуляторов. Зарядные устройства, как правило, взаимозаменяемы, а применение их ограничивается назначением и возможностью подключения питаемых батарей (для пальчиковых аккумуляторов ЗУ одно, для литиевых — другое). Блоки питания же требуют если не единого стандарта, то идентичности по выходной мощности и входному напряжению питания. И, конечно, единообразия в штекерах: сегодня каждый производитель создает собственную модель, и универсальные БП не успевают за фантазией. Вопрос о стандартизации в этом отношении давно назрел.

Выводы TheDifference.ru

  1. Блок питания — источник заданного напряжения, зарядное устройство — источник тока.
  2. Блок питания обеспечивает работу устройства при подключении к сети, зарядное устройство — только зарядку аккумуляторов.
  3. Блок питания больше и тяжелее зарядного устройства.
  4. Блоки питания предохраняют от перепадов напряжения в сети.
  5. Зарядное устройство может регулировать процесс зарядки аккумуляторов.

Зарядка аккумулятора автомобиля от блока питания компьютера в домашних условиях

Не вовремя разряженный автомобильный аккумулятор – проблема, с которой хоть единожды, но сталкивался каждый водитель. Поэтому многие автовладельцы знают, как самостоятельно собрать зарядный блок для АКБ. Даже блок питания от стационарного компьютера может стать полноценным зарядным устройством для аккумулятора, достаточно лишь приложить усилия.

Как можно зарядить автомобильный аккумулятор в домашних условиях

Аккумулятор транспортного средства устроен таким образом, что до определенного момента он может получать питание непосредственно от автомобиля. Но всем водителям известно, что чем дольше эксплуатируется устройство, тем чаще оно нуждается в дополнительной подзарядке. Поскольку генератор выдает напряжение 14,1 В, а этих значений достаточно лишь для поддержания работоспособности аккумулятора, а для полной зарядки необходимо получить напряжение 14,4 В.

Существует множество вариантов сбора самодельных зарядок, которые способны вернуть автомобиль в строй. Одни из них подразумевают использование сложных механизмов, таких как импульсивные схемы с автоматическими выключателями, другие наоборот предельно просты, и не требует глубоких знаний в сфере радиотехники.

Дома практически всегда можно найти составные части электроприборов, которые используются для сбора зарядки. Так, можно использовать компьютерный блок питания, отключенный от устройства. Его достаточно подсоединить к АКБ с помощью двух метровых проводов, которые необходимо замкнуть между собой, формируя перемычку. В качестве источника напряжения можно также использовать ЗУ от других гаджетов, которое на выходе имеет напряжение 12 В.

Второй способ подразумевает использование выпрямительного диода с обратным напряжением более 1000 В и током более 3 А. Главное, соблюдать последовательность подключения деталей, чтобы устройство не замкнуло. Так плюсовый вывод диода должен подключаться к ограничительной нагрузке, в качестве которой можно использовать обычную лампочку на 220 Вт.

Стоит помнить про опасность заряда аккумулятора напрямую от сети переменного напряжения, поэтому к такому методу стоит прибегать лишь в экстренных случаях.

Вне зависимости от вида ЗУ, при его подключении к аккумулятору, важно соблюдать полярность. В противном случае АКБ будет терять свой заряд.

Можно ли заряжать аккумулятор автомобиля блоком питания от ноутбука

В комплекте с ноутбуком идет блок питания, который с помощью дополнительных манипуляций, можно переделать в ЗУ для аккумулятора. Для заряда АКБ от блока ноутбука, следует подготовить несколько ламп накаливания, которые будут служить неким балластом цепи. Именно их горение будет говорить о том, что цепь подключена верно.

Схема цепи достаточно проста, главное, не забыть про полярность

Цепь нуждается в одном балласте, но его необходимо правильно подобрать. Поэтому важно начинать с лампы минимального наминала. Если при проверочном подключении она будет гореть, значит можно попробовать более мощный аналог. Правильным выбором станет лампа с максимально допустимым номиналом.

Схема цепи достаточно проста, главное, не забыть про полярность. Так, для получения самодельной зарядки, следует «минус» БП соединить сначала с лампой, а потом непосредственно с «минусом» АКБ. Плюсовые полюса двух устройство соединяются друг с другом напрямую, без перемычек.

Важно! Лампа накаливания является обязательным звеном цепи, поскольку без нее сопротивление будет минимальным, а это значит, что одно из устройств окончательно выйдет из строя.

Зарядное устройство для аккумулятора своими руками из блока питания

В современном мире, где каждый человек пользуется гаджетами и другой электроникой, соорудить мобильную зарядку для аккумулятора не составит труда. Некоторые автовладельцы предпочитают использовать трансформатор со старого лампового телевизора, другие берут диодную ленту. Но наиболее популярным вспомогательным средством являются БП различных гаджетов.

Главное, подобрать устройство с необходимым параметром напряжения на выходе, иначе мощности для заряда может просто не хватить. Экстремальный метод зарядки АКБ подразумевает использование розетки. Поэтому к нему стоит прибегать только в крайних случаях, когда под рукой не окажется блока питания, который бы соответствовал всем требованиям.

Для ЗУ необходимо подготовить:

  1. Осветительную лампочку на 100 Вт (для сокращения периода заряда можно использовать сразу 3 последовательно соединенные лампы).
  2. Выпрямительный диод, который есть в каждой энергосберегающей лампе.

Прежде чем приступать к соединению всех элементов, помещение рекомендовано обесточить.

Как и при использовании БП от гаджета, данный способ подразумевает соблюдение полярности. В ходе подключения, необходимо придерживаться следующего алгоритма:

  1. «Плюс» розетки соединяем с лампочкой.
  2. Подключаем диод, который должен контактировать с «плюсом» АКБ.
  3. Соединяем «минуса» розетки и аккумулятора друг с другом.

Вместо лампы некоторые водители предпочитают использовать электроплиту на минимальной мощности. Но такая замена является небезопасной.

Как переделать блок питания в зарядку АКБ

Использовать БП от компьютера, в качестве основного звена самодельного зарядного устройства гораздо безопаснее прямого подключения к бытовой сети.

Необходимые материалы и инструменты

Для сбора самодельного устройства необходимо подготовить:

  1. БП на микросхеме TL494 или KA7500, отсоединенный от стационарного компьютера.
  2. Мультиметр.
  3. Паяльник.
  4. Два провода разного цвета по 1 м.
  5. Нож.
  6. Крестовую и плоскую отвертки.
  7. Зажимы, или так называемые «крокодилы».
  8. Светодиодный элемент.
  9. Два конденсаторных элемента на 25 В.
  10. Резисторы номиналом 2,7 и 1 кОм, 200, 68 и 0,47 Ом.
  11. Диоды (2-3шт.).
  12. Реле с 4 клеммами.
  13. Силиконовый герметик.

Этих элементов будет достаточно для сбора ЗУ, которое сможет вернуть аккумулятор ТС к жизни за несколько часов.

Инструкция по изготовлению в домашних условиях

Чтобы собрать зарядное устройство для аккумулятора, нужно четко следовать алгоритму. Он состоит из следующих шагов:

  1. Откройте системный блок, сняв крышку, которая обычно крепиться на 4 болта.
  2. Отпаяйте переключатель 220/110В и все провода, которые от него отходят. Это защитит устройство от резкого скачка напряжения.
  3. Уберите все провода, отходящие от микросхемы, за исключением желтого и черного пучков, а также одного зеленого провода.
  4. Замените два конденсаторных элемента, расположенных на желтом проводе, на новые 25 В.
  5. Удалите защиту от скачков напряжения, это поможет избежать выключения при поднятии напряжения до 14,4 В.
  6. Деактивируйте средство защиты от перепадов напряжения путем замыкания 3 оптронов.
  7. Увеличьте выходное напряжение до необходимых показателей с помощью дополнительной платы TL431, на которой расположен подстроечный резисторный элемент. Замените его. Сопротивление новой детали должно быть не ниже 2,7 кОм.
  8. Удалите транзисторный элемент, расположенный рядом с платой.
  9. Стабилизируйте выходное напряжение, подключив второй резистор с рабочей величиной сопротивления 200 Ом, при мощности 2 Вт. Резистор, который устанавливается на дополнительный канал, должен обладать параметрами 68 Ом и 0,5 Вт, соответственно.
  10. Ограничьте силу тока на выходе до 8 А путем выпаивание старого резистора и его замены на новый с большим номиналом на 0,47 Ом.
  11. Вмонтируйте в устройство дополнительную схему, состоящую из реле, диодных компонентов, резистора на 1 кОм и светодиода. Если последний элемент горит, значит цепь подключена верно.
  12. Закрепите реле на вентиляторе блока с помощью герметика или болтов.
  13. Вмонтируйте в ЗУ мультиметр путем параллельного соединения к цепи.
  14. В корпусе зарядного устройства проделайте 2 отверстия для нейлоновых стяжек. Ими будут фиксироваться провода на блоке.
  15. Подсоедините провода с соблюдением полярности. К аккумулятору подключение производится с помощью «крокодилов».
  16. Проверьте работоспособность собранного устройства.

Процесс состоит из достаточно большого количества шагов, выполнение которых требует, как минимум, базовых знаний в радиотехнике.

Всегда следует помнить о мерах предосторожности

Как правильно зарядить АКБ самодельной зарядкой

Собирая зарядное устройство самостоятельно, всегда следует помнить о мерах предосторожности. Есть ряд правил, которые важно соблюдать при использовании зарядки, собранной в ручную. В противном случае батарея может испортиться, а вся работа будет проделана напрасно.

Основные правила:

  1. Перед зарядкой аккумулятор необходимо отсоединить от автомобиля, и занести в теплое помещение.
  2. Очищение устройства от загрязнений – обязательный этап его подготовки к зарядке. В качестве инструмента можно использовать наждачную бумагу с тонким абразивом или зубную щетку.
  3. Электролиты в банках АКБ должны полностью покрывать металлические пластины. При недостатке жидкости можно воспользоваться обычной дистиллированной водой.
  4. Устройство с глубокими трещинами или сколами заряжать нельзя.

Главное правило, которое следует соблюдать при зарядке касается полярности – «минус» всегда соединяется с «минусом». После того, как аккумулятор достаточно подзарядится, можно приступать к его подключению к автомобилю, предварительно проверив количество электролитов в банках.

Если автомобильный аккумулятор разряжен, а специальное зарядное устройство отсутствует, его можно сделать самостоятельно. Но для этого необходимо иметь не только знания в радиотехнике, но и опыт работы со схемами электрической цепи.
