Микросхема тда 2030: Микросхема усилитель TDA2030. Подробное описание

Содержание

TDA2030A схема усилителя, включения с однополярным питанием

Микросхема TDA2030A часто используется в схемах усилителя благодаря хорошим техническим характеристикам. Кроме того она недорогая и поэтому чрезвычайно популярна у многих радиолюбителей. Например, с её помощью и небольшим количеством электронной обвязки можно собрать неплохой усилитель звука мощностью до 18 Вт и другие, не менее интересные и полезные электроприборы. В её состав включены защитные схемы предохраняющие последнюю от выхода из строя. В этой статье приведены примеры её применения в схемах усиления.

Более подробно со всеми характеристиками можно ознакомиться в статье TDA2030A.

Для двуполярного источника питания

Типовая схема включения TDA2030, с номиналами основных электронных компонентов, для одноканального усилителя с двуполярным питанием (Spilt Power Supply) приведена ниже. В ней микросхема работает как неинвертирующий усилить низкой частоты. Коэффициент усиления (GV) задается отношением величин резисторов R2 и R3, входящих в цепь отрицательной обратной связи. Его значение расчитывают по следующей формуле GV=1+R3/R2 подбирается с помощью резистора R2. При этом, вместе с увеличении R2 растет и G

V.

Конденсатор С2 подбирается так, чтобы его емкостное сопротивление (XC), на самой низкой частоте (F), было на порядок меньше значений резистора R2. Согласно формуле XC=1/(2xπ×F×C), для F=40 МГц и C2=47 мкФ, оно будет составлять 1/(2*3,14*40*0,0000047) = 85 Ом.  Входное сопротивление усилителя зависит от резистора R1. Цепочка состоящая из R4 и С7 нужна для частотной стабилизации устройства. Диоды VD1 и VD2 должны быть способны выдержать прямой ток 1 А и обратное напряжение 100 В. Это могут быть отечественные КД209 или КД226, также можно взять зарубежный 1N4007. Если используется однополярный источник питания, то можно использовать следующую схему.

Для однополярного источника питания

Типовая схема с однополярным источником питания (ИП) отличается от предыдущей наличием цепи смещения, необходимой для обеспечения на выходе (Output 4) микросхемы половину от величины питающего напряжения. Эта цепь состоит из делителя (R1,R2) и сопротивления R3. Она требуется для обеспечения одинакового усиления как отрицательной, так и положительной полуволн.

Коэффициент усиления устанавливается отношением величин R4 и R5. Технические характеристики этого усилителя при питающем напряжении +36 В эквивалентны предыдущей схеме с двуполярным питанием от +18 до -18 В.

Применение внешних транзисторов

Если есть желание получить более повышенную мощность усиления, применяют схему включения TDA2030 с силовыми внешними транзисторами. При питающем напряжении ±18 В она может выдать до 35 Вт на нагрузку величиной в 4 Ом. В цепи питания микросхемы находятся резисторы R3 и R4. Если напряжение входного сигнала небольшое, то ток потребляемый микросхемой, маленький. Питание подаваемое с R3 и R4 на базы транзисторов VT1 и VT2 недостаточно для их открытия. В этом случае усиление сигнала происходит за счет транзисторов встроенных внутрь микросхемы.

При увеличении сигнала на входе ток, потребляемый TDA2030, увеличивается. Когда он станет равным 0,3 … 0,4 А падение напряжения на R3 и R4 достигнет величины 0,45 … 0,6 В. При этом VT1 и VT2 откроются, вследствие чего повысится мощность на нагрузке. В качестве выходных транзисторов можно использовать комплементарную пару КТ818 и КТ819.

Мостовая

В мостовой схеме используются две TDA2030, которые работают в противофазе. Для обеспечения такого режима работы напряжение с выхода DА1, через делитель (R6 и R8), приходит на инвертирующий вход DА2. Это позволяет увеличить выходную мощность.

Например, при напряжении источника питания ±16 В она может достигать 32 Вт на нагрузке величиной в 4 Ома.

Наборы для начинающих

В настоящее время в сети интернет и на прилавках радиомагазинов встречаются не только готовые модули с применением рассмотренных решений, но и наборы для начинающих радиолюбителей. Пример сборки  усилителя звуковой частоты с использованием такого конструктора приведен в видео.

Вместе с тем, многим радиолюбителям интереснее найти и спаять все самим. Скачать для этого один из datasheet на TDA2030 (STMicroelectronics), в котором также представлены примеры её применения, можно по ссылке.

Новое. Микросхемы на интернет-аукционе Au.ru

Технические параметры

Количество каналов 1

Выходная мощность, Вт 18

Напряжение питания, В ±18

Тип корпуса to220-5

Напряжение на нагрузке, В ±14

Сопротивление нагрузки, Ом 4

Вид напряжения питания двухполярное

Микросхема усилителя НЧ TDA2030A фирмы ST Microelectronics пользуется заслуженной популярностью среди радиолюбителей. Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт. Однако не все знают о ее "скрытых достоинствах": оказывается, на этой ИМС можно собрать ряд других полезных устройств. Микросхема TDA2030A представляет собой 18 Вт Hi-Fi усилитель мощности класса АВ или драйвер для УНЧ мощностью до 35 Вт (с мощными внешними транзисторами). Она обеспечивает большой выходной ток, имеет малые гармонические и интермодуляционные искажения, широкую полосу частот усиливаемого сигнала, очень малый уровень собственных шумов, встроенную защиту от короткого замыкания выхода, автоматическую систему ограничения рассеиваемой мощности, удерживающую рабочую точку выходных транзисторов ИМС в безопасной области. Встроенная термозащита обеспечивает выключение ИМС при нагреве кристалла выше 145°С. Микросхема выполнена в корпусе Pentawatt и имеет 5 выводов. Вначале вкратце рассмотрим несколько схем стандартного применения ИМС - усилителей НЧ. Типовая схема включения TDA2030A показана на рис.1.

Микросхема включена по схеме неинвертирующего усилителя. Коэффициент усиления определяется соотношением сопротивлений резисторов R2 и R3, образующих цепь ООС. Вычисляется он по формуле Gv=1+R3/R2 и может быть легко изменен подбором сопротивления одного из резисторов. Обычно это делают с помощью резистора R2. Как видно из формулы, уменьшение сопротивления этого резистора вызовет увеличение коэффициента усиления (чувствительности) УНЧ. Емкость конденсатора С2 выбирают исходя из того, чтобы его емкостное сопротивление Хс=1 /2?fС на низшей рабочей частоте было меньше R2 по крайней мере в 5 раз. В данном случае на частоте 40 Гц Хс2=1/6,28*40*47*10-6=85 Ом. Входное сопротивление определяется резистором R1. В качестве VD1, VD2 можно применить любые кремниевые диоды с током IПР0,5... 1 А и UОБР более 100 В, например КД209, КД226, 1N4007.

Схема включения ИМС в случае использования однополярного источника питания показана на рис.2.

Делитель R1R2 и резистор R3 образуют цепь смещения для получения на выходе ИМС (вывод 4) напряжения, равного половине питающего. Это необходимо для симметричного усиления обеих полуволн входного сигнала. Параметры этой схемы при Vs=+36 В соответствуют параметрам схемы, показанной на рис.1, при питании от источника ±18 В.

Пример использования микросхемы в качестве драйвера для УНЧ с мощными внешними транзисторами (к примеру КТ818 и КТ819) показан на рис.3.

При Vs=±18 В на нагрузке 4 Ом усилитель развивает мощность 35 Вт. В цепи питания ИМС включены резисторы R3 и R4, падение напряжения на которых является открывающим для транзисторов VT1 и VT2 соответственно. При малой выходной мощности (входном напряжении) ток, потребляемый ИМС, невелик, и падения напряжения на резисторах R3 и R4 недостаточно для открывания транзисторов VT1 и VT2. Работают внутренние транзисторы микросхемы. По мере роста входного напряжения увеличивается выходная мощность и потребляемый ИМС ток. При достижении им величины 0,3...0,4 А падение напряжения на резисторах R3 и R4 составит 0,45...0,6 В. Начнут открываться транзисторы VT1 и VT2, при этом они окажутся включенными параллельно внутренним транзисторам ИМС.

Возрастет ток, отдаваемый в нагрузку, и соответственно увеличится выходная мощность. В качестве VT1 и VT2 можно применить любую пару комплементарных транзисторов соответствующей мощности, например КТ818, КТ819.

Мостовая схема включения ИМС показана на рис.4.

Сигнал с выхода ИМС DA1 подается через делитель R6R8 на инвертирующий вход DA2, что обеспечивает работу микросхем в противофазе. При этом возрастает напряжение на нагрузке, и, как следствие, увеличивается выходная мощность. При Vs=±16 В на нагрузке 4 Ом выходная мощность достигает 32 Вт.

В наличии !

цена за 1шт

реальное фото товара

Также в наличии

TDA2050/

Ремонт колонок. Замена микросхемы усилителя TDA 2030A

   Появилась неисправность в колонках F8D. Неисправность заключается в следующем:
  • При шевелении кабеля, пропадает звук в колонках. Помехи, шум звука
  • Одна из колонок не работает, нет звука в динамике, от чего звук акустической системы стал тише.
   В статье рассмотрим:
Как заменить штекер RCA и mini jack 3.5 mm

Как провести диагностику неисправности акустической системы
Как отремонтировать колонки и заменить микросхему усилителя TDA 2030A

Замена штекера RCA и mini jack 3.5 мм

    Ремонт начинаю с устранения неисправности кабеля. При частых изгибах шнур может переломиться, контакт начнет теряться. В этом случае могут появиться помехи, шум, треск, а когда провод окончательно порвется – звук пропадёт. Определяю, что место излома рядом со штекером, в этом месте чаще всего происходит изгиб кабеля. Меняю штекер 3.5 мм на кабеле, который подключается к источнику (компьютеру, телефону, плееру…). Помехи и шум пропали, звук в колонках стал чистым и не пропадает при изгибах и шевелении кабеля.

   Так же меняю mini jack 3.5 mm и штекер RCA на кабеле, которым соединяется левая колонка, так как там так же возможен излом.

Диагностика и поиск неисправности акустической системы

   Для устранения второй и основной неисправности необходимо разобрать колонку. Для этого отвинчиваем 8 винтов, которые крепят заднюю крышку, за которой находится электронная плата.
   На плате есть выпрямитель на диодах, сглаживающие конденсаторы, микросхемы усилителей TDA 2030A с их обвязкой и аудио гнёзда.
Диагностику следует начинать с проверки наличия питания после трансформатора, который находится в корпусе колонки. Далее проверяю работоспособность выпрямителя – напряжение есть (14,5В).
Проверяю, приходит ли питание на микросхемы усилителей и измеряю напряжение этого питания. Судя по документации TDA 2030A, питание может быть до 22В (питание может быть однополярное и двуполяроное).
   Делаю вывод: раз питание присутствует, на вход микросхемы подается сигнал (звук), а на выходе звука нет – неисправна микросхема усилителя TDA2030A.


Ремонт колонки, замена микросхемы усилителя.

   Микросхема усилителя прикручена к металлической пластине, которая выступает в виде радиатора для отвода тела. Но электрического контакта между платиной и микросхемой быть не должно. Для этого между микросхемой и пластиной лежит термопрокладка, болт так же изолирован пластиковым изолятором. Это важно! Вижу, что после предыдущего ремонта прокладка была заменена, возможно это и является причиной выхода из строя микросхемы.

   Выпаиваю неисправную деталь, отмываю пластину от загрязнений.
   Устанавливаю новую микросхему, и припаиваю ее.
На обратную сторону усилителя наношу термоинтерфейс для лучшего отвода тепла и для изоляции ее от металлической пластины. Прикручиваю болтом, используя изолятор. Проверяю, нет ли электрического контакта пластины и металлической части усилителя. Можно приступить к проверке звука.
   Колонки играют обе, шумы отсутствуют да и громкость стала выше, ведь работать стали два динамика.

TDA2030A - схема усилителя

Схема усилителя на TDA2030A | Практическая электроника

Схема усилителя на TDA2030 является самым простым и качественным усилителем, который может повторить даже школьник.

Описание микросхемы TDA2030A

В роли микросхемы усилителя в этой статье мы возьмем микросхему TDA2030A, которую можно купить абсолютно в любом радиомагазине по цене не дороже, чем буханка черного хлеба.

TDA2030А – это микросхема, которая исполняется в корпусе Pentawatt (корпус с пятью выводами для мощных линейных интегральных схем). Используется в основном как усилитель низкой частоты (УНЧ) в классе усиления AB. Максимальное напряжение однополярного питания составляет 44 Вольта. Вряд ли вы найдете такое напряжение в своей домашней лаборатории. Поэтому, использование этой микросхемы вполне подойдет для ваших электронных безделушек без вреда спалить микросхему.

Также TDA2030A имеет большой выходной ток вплоть до пикового 3,5 Ампер и имеет низкие гармонические и перекрестные искажения. Это значит, что усилитель, собранный на этой микросхеме, будет иметь очень даже неплохое звучание. Кроме того, микросхема включает в себя защиту от короткого замыкания и автоматически ограничивает рассеиваемую мощность. Также включена защита от перегрева, при которой микросхема автоматически отключается при высоком нагреве корпуса.

P.S. Так как в основном рынок захлестнули китайские TDAшки, не исключено, что эти защиты могут сработать не так, как надо, а могут не сработать вообще. Поэтому, не рекомендую проверять их на КЗ и на перегрев.

Самая простейшая схема усилителя на TDA2030A

Как вы видите, ничего сложного здесь нет. При сборке схемы не забывайте про электролитические конденсаторы, которые имеют полярность и максимальное напряжение. Как вы помните, оно не должно превышать +Uпит. +Uпит в этой схеме можно брать от 12 и до 44 Вольт.

Мощная схема усилителя на TDA2030A

Если есть желание, то можно собрать схему с парой комплементарных транзисторов, тем самым увеличив выходную мощность. Другими словами, ваш динамик будет орать еще громче, если он, конечно, будет рассчитан на такую мощность. Схема ничуть не сложнее, чем предыдущая:

Если не найдете зарубежные транзисторы BD907 и BD908, то их можно заменить на отечественные аналоги КТ819 и КТ818 соответственно.

Все выше предложенные схемы усиливают только один канал. Для усиления стереосигнала нам потребуется сделать еще один такой же усилитель. Также не забывайте про радиаторы, так как на высокой мощности микросхема сильно греется.

Заключение

Я уже давненько собирал эти схемы и убедился в их работоспособности. Хотя мне наступил медведь на ухо, но могу точно сказать, что по качеству звучания такие усилители нисколько не уступают каким-нибудь Hi-Fi навороченным усилителям. Вполне пойдет для какой-либо комнатушки, либо среднего размера гаража, чтобы потанцевать под любимые песни.

Все эти схемы вы можете найти также в даташите на микросхему. Даташит можете скачать по этой ссылке, либо без проблем найти в интернете.

Где купить усилитель

На Алиэкспрессе есть даже готовый упрощенный простой схемы усилителя

Его можете посмотреть по этой ссылке.

Если вообще не желаете заморачиваться по поводу пайки усилителей, то можно приобрести готовые модули, которые будут в разы дешевле, чем готовые усилители в корпусе

Выбирайте на ваш вкус и цвет!

www.ruselectronic.com

ТДА 2030 — качественная микросхема для УНЧ с множеством защит

ТДА 2030 с дополнительными транзисторами мощность 35 Вт

ТДА 2030 — это микросхема усилителя низкой частоты TDA2030A, которая считается одной из самых популярных в сообществе радиолюбителей. Данный электронный прибор отличается великолепными электрическими параметрами и, что не маловажно — низкую стоимость. Все эти данные дают возможность без проблем и не тратя больших денежных средств, собрать на ней усилитель низкой частоты с высоким качеством звучания и мощностью 18 Вт.

Кроме доступности и легкости в сборке УНЧ, микросхема TDA2030A обладает рядом скрытых преимуществ, используя которые, можно изготовить множество нужных и хороших приборов.
ИМС ТДА 2030 является усилителем мощности звука АВ-класса, либо может служить драйвером для усилителя рассчитанного на мощность 35 Вт, в комплекте с мощными транзисторами в выходном каскаде.
Она в состоянии обеспечить высокий ток в выходном тракте схемы, не имеет серьезных гармонических искажений, работает в широкой полосе частот звукового сигнала. Кроме этого, данная микросхема отличается от других аналогичных приборов незначительными собственными шумами, снабжена защитой от короткого замыкания в нагрузке.

Также ТДА 2030 снабжена системой лимитирования выходной мощности в автоматическом режиме, создавая при этом комфортные условия для работы выходных транзисторов. Чип имеет встроенную защиту от перегрева, которая срабатывает на отключение при достижении температурной составляющей на кристалле +150°С.

TDA2030 абсолютно надежная микросхема для усилителя мощности звука, развивающего мощность на выходе на 18Вт.

Технические характеристики TDA 2030(A)

Напряжения питания……………………………от ±4.5 до ±18 В Потребляемый ток покоя…………………. 90 мА макс. Выходная мощность…………………………….18 Вт тип. при ±18 В, 4 Ом и d = 10 % …………………………………………………………….. 14 Вт тип. при ±18 В, 4 Ом и d = 0.5 % Номинальный частотный диапазон……….20 — 80.000 Гц

Для большинства радиолюбителей эта микросхема является просто находкой, да еще и за такие смешные деньги. Кроме этого, если использовать ее по мостовой схеме включения, то она способна обеспечит выходную мощность 28 Вт. А при задействовании в выходном каскаде пары дополнительных мощных транзисторов, то на выходе вы получите 35 Вт.

Ниже приведена схема очень простенького двуполярного питания ТДА 2030 с мощностью в нагрузке 14 Вт

Принципиальная схема включения TDA2030 с дополнительными мощными транзисторами на выходе — 34 Вт

Здесь показан принцип включения TDA2030 используя мостовую схему, гарантирующую мощность на выходе — 28 Вт

На снимках ниже представлены печатные платы для усилителей на TDA2030(A)

Печатка для TDA2030 (Изображение со стороны дорожек)

Печатка для TDA2030 с дополнительными мощными транзисторами на выходе — 34 Вт (Изображение со стороны дорожек)

Печатка для TDA2030 — включение в мост (Изображение со стороны дорожек)

Усилитель на TDA2030A

Скачать печатку для TDA2030: tda2030 Скачать печатку для TDA2030 с выходными транзисторами: tda2030_tranz Скачать печатку для TDA2030 мостовое: tda2030_most

Представленные файлы имеют формат: . lay

Поэтому для их открытия потребуется программа: Sprint-Layout 5.0

usilitelstabo.ru

Усилитель на микросхеме К174УН19

Возможно, продавец снова выставит его на торги позже. Напишите ему. Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт. Однако не все знают о ее «скрытых достоинствах»: оказывается, на этой ИМС можно собрать ряд других полезных устройств.

TDAA — это микросхема, предназначенная для выполнения функций аналогового одноканального усилителя Hi-Fi систем мощностью до 18 Вт или драйвера до 35 Вт.

Усилитель звука на микросхеме TDA2030A своими руками

Я нашел ненужную плату из телевизора. Мой мой взор привлекла микросхему TDA203A. Я знаю что микросхемы марки «TDA» являются усилителями низкой частоты, о них много информации в интернете. Я решил собрать собственный несложный усилитель по схеме:

Понадобится для сборки

  • Микросхема TDA2030A.
  • Конденсаторы 0,1 мкФ — 3 штуки.
  • Конденсаторы 2200 мкФ 25 В — 2 штуки.
  • Резистор 2.2 Ом.
  • Резисторы 22 кОм — 2 штуки.
  • Резистор 680ом.
  • Конденсатор 22 мкФ 25 В.
  • Конденсатор 4,7 мкФ пленочный.
  • Корпус, выключатель, провода, радиатор, разъемы для тюльпанов.

Сборка простого усилителя на TDA2030

Моя цель была создать усилитель, не тратя на него больших денег. Все детали кроме корпуса я нашел в различных старых платах, не нужных естественно. Собирать усилитель на TDA2030 можно разными методами и решениями, в данном случае я буду использовать навесной монтаж. Так как множество выводов соединены с землей, я рекомендую сделать разветвляющийся провод.


Далее приступаем к пайке соединений. Отсчет выводов микросхемы ведется слева на право, при этом маркировка и выводы направленные на вас.


После того, как вы собрали схему — проверяем ее. Подключим динамик и на небольшой громкости проверим усилитель.


Если все работает, приступаем к следующему этапу. У меня имелся готовый корпус. Радиатор лучше вывести наружу для более лучшего охлаждения его поверхности. Иначе в корпусе может случиться перегрев. Прикрепите радиатор, разъемы, выведите провода питания, установите на — питания выключатель. Усилитель имеет следующие характеристики:

  • Напряжения питания — от ±4.5 до ±25 В.
  • Выходная мощность — 18 Вт.
  • Номинальный частотный диапазон — 20-80.000 Гц.

Почти все подобные микросхемы очень сильно греются и поэтому без радиатора долго не проработают.


Окончательный вид:


Это поистине невероятной простоты схема, которую под силу собрать даже начинающим радиолюбителям. При всем при этом обладает достойными характеристиками для своего минимального размера. Собирайте свой усилитель и будет вас счастье друзья.
sdelaysam-svoimirukami.ru

Усилитель мощности 2+1 (два канала+сабвуфер) на TDA2030

Основные характеристики усилителя: Напряжения питания Выходная мощность Воспроизводит низкие частоты очень хорошо. Необходимые детали на одну плату : — два конденсатора керамических по 4,7мкФ желательно К — шесть конденсаторов керамических по 0,1мкФ — четыре конденсатора электролитических по мкФ — два конденсатора электролитических по 22мкФ — пять резисторов по 22кОм — два резистора по Ом — два резистора по 2,2Ом, мощностью 5Вт — две микросхемы. Средний балл статьи: 4.

Тестирование микросхемы TDA и сборка усилителя на них,с однополярным из этого даташита без нагрузки греется черезчур.

TDA2030

TDA2030

Наверное самым популярным из интегральных усилителей на микросхемах является УНЧ на TDA2030. Этому способствуют кроме довольно неплохих параметров ещё и возмутительно низкая цена: 0.5уе. Согласитесь, получить за доллар стерео усилитель с суммарной мощностью 35 Ватт совсем неплохо. Тем более, что схема не капризна в настройке и обладает хорошей повторяемостью. Типовая схема включения микросхемы TDA2030 даёт такие параметры:

  • Выходная мощность, 14 Вт
  • Сопротивление нагрузки, RL = 4 Ω
  • Коэффициент нелинейных искажений, d = 0. 5%
  • Напряжение питания: от ±6 до ±18 В
  • Защита от короткого замыкания
  • Выходной ток: 3.5 A макс
  • Полоса пропускания: от 10 до 140000 Гц
  • Корпус, 5 выводов.

Если кому покажется данной мощности недостаточно, включаем две микросхемы TDA2030 по мостовой схеме. В этом случае при напряжении питания +-15 В получаем на выходе 35 Ватт.

Усилить выходную мощь можно подключив к TDA2030 два дополнительных транзистора КТ818 и КТ819 на выход. Выходная мощность повысится до 60 Ватт, что позволит использовать такой УНЧ на TDA2030 для сабвуферного канала. Естественно, можно поставить и блатные импортные транзисторы серии MJE, но смысла нет — класс усилителя не тот. Транзисторы можно садить на один теплоотвод без изоляции, так как коллекторы соединены по схеме. Кроме комплиментарной пары BD911+BD912 можно применить BD909+BD910. По размеру радиатора чем больше — тем лучше. У микросхемы TDA2030 на фланце минус питания (соединен с 3-м выводом), поэтому её от общего теплоотвода нужно ОБЯЗАТЕЛЬНО изолировать.

Учтите, что для TDA2030А +/-22 В и для TDA2040 (являющейся умощнённым аналогом) +/-25 В это самые предельные значения. Лучше им давать питания не больше +/-18 В. Для этого трансформатор с обмотками 2х12 В пойдёт накальный, типа ТН30 или что то аналогичное. Объединяет все вышеназванные микросхемы один минус — у них нет встроенных защитных диодов. Поэтому TDA2030 могут вылететь от реактивной ЭДС нагрузки в любой момент. И в схемах такие диоды нарисованы не случайно. Но в TDA2050, TDA2051 и в TDA2052 эти диоды встроены и их из схемы можно исключить. Для питания очень хорошо поставить компенсационный стабилизатор — это существенно улучшит звук, особенно на низких частотах.

Испытания TDA2030 показывают довольно неплохое звучание, как за такую смешную стоимость. Отлично пойдёт для домашнего усилителя. Вообще микросхема TDA2030 пользуется у фирм производителей УНЧ пользуется такой популярностью, что на данный момент китайские 5. 1 комплекты с этими TDA2030 и TDA2050 заполнили весь рынок.

ФОРУМ по усилителям.

Схемы усилителей

elwo.ru

Простой и доступный усилитель 18(14)Вт TDA2030A (TDA2030)

Наверное, один из самых простых доступных и дешевых усилителей является усилитель TDA2030A,TDA2030,TDA2050,LM1875 Преимущества усилителя: — Во-первых, цена готового продукта — Во-вторых, качество звука — В-третьих, простая сборка — В-четвертых, легко доступность — В-пятых не боится испытаний зверских Собрал уже, даже не знаю, сколько усилителей именно на микросхеме TDA2030A, как всегда сборка проста, и настраивать ничего не надо.

Ну, все, поехали о самой микросхеме. TDA2030A,TDA2030,TDA2050,LM1875 Hi-Fi усилитель мощности класса АВ Имеет в себе встроенную защиту от КЗ выхода и защиту ограничения рассеиваемой мощности Так же присутствует защита от перегрева кристалла. Диапазон воспроизводимых частот: 20…20000 Гц

Краткие параметры микросхемы TDA2030 Напряжение питания: +/- 6-18В лучше не превышать +/-15В Выходная мощность КНИ 0.5% при +/-15В : 16 Вт 4Ом, 10 Вт 8Ом

Краткие параметры микросхемыTDA2030A Напряжение питания: +/- 6-22В лучше не превышать +/-18В Выходная мощность КНИ 0.5% при +/-18В : 22 Вт 4Ом ,14 Вт 8Ом

Краткие параметры микросхемы TDA2050 Напряжение питания: +/- 4,5-25В лучше не превышать +/-22В Выходная мощность КНИ 0.5% при +/-22В : 32 Вт 4Ом , 22 Вт 8Ом

Краткие параметры микросхемы LM1875 Напряжение питания: +/- 8-30В лучше не превышать +/-25В Выходная мощность КНИ 0.5% при +/-25В: 25 Вт 8Ом

Вот собственно схема TDA2030,TDA2030A,TDA2050,LM1875

Перечень используемых компонентов

C1 = 1мФ C2 = 22мФ C3,4,7 = 100нФ C3C4 паяются прям на дорожки на контакты конденсаторов C5C6 C5,6 = 470мФ емкость компенсационная потерям в проводах. А на фильтре для 2-х микросхем ставил 10000мФ Максимальное напряжение подбирается в зависимости от напряжения питания 25В или 35В R1,3 = 22к R2 = 680 R4 = 1

По своему принципу этот усилитель является обыкновенным операционным усилителем с обратной связью. Ничего лишнего, Ку определяется по формуле Ку=1+R3/R2. Входящее сопротивление определяется резистором R1

Вот моя печатная плата. Подходит для TDA2030,TDA2030A,TDA2050,LM1875

Скачать печатную плату усилителя TDA2030A,TDA2030,TDA2050,LM1875 Прочитайте Получить пароль от архива

С ув Эдуард Орлов

Полезные материалы по этой теме:

Навигация по записям

rustaste.ru

Усилитель звука на микросхеме TDA2030A мощностью 14 Вт.

С помощью данного набора, можно собрать простой и компактный усилитель мощностью 14 Ватт на известной всем микросхеме TDA2030A. Эти микросхемы не дорогие и в своё время были очень популярны, они обладают достойным звучанием и их часто можно встретить в заводской аудио аппаратуре. Купить такой набор можно по ссылкам ниже:

Описание комплекта

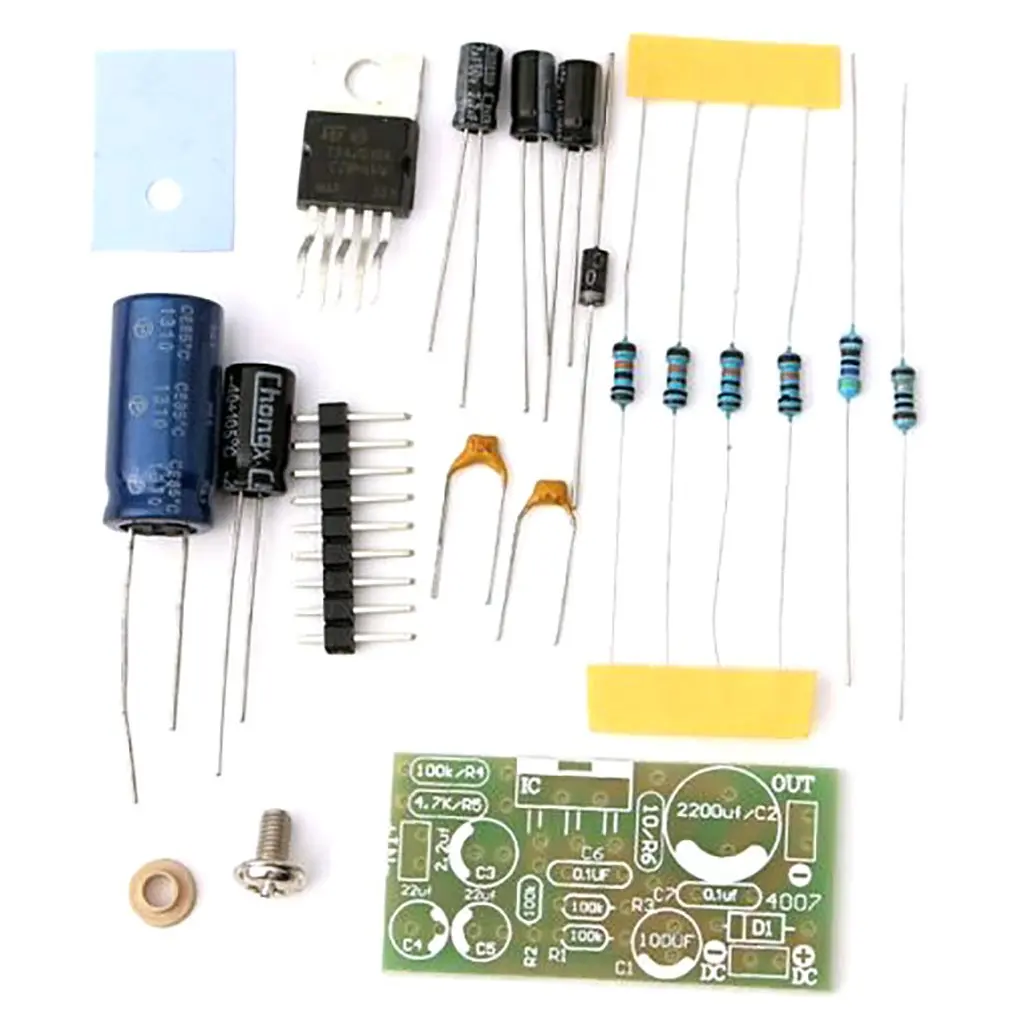

В комплект набора входят печатная плата, на которой расписано где какая деталь должна быть установлена, небольшой набор необходимых деталей и инструкция по сборке усилителя, где можно найти параметры усилителя, принципиальную схему, список компонентов и внешний вид уже собранный усилитель. Все предельно понятно и компактно, сложности возникнуть не должно.

Для стерео усилителя нужно собрать два таких набора. Основой усилителя является многим известная микросхема TDA2030A, которая обладает выходной мощностью 18 Ватт.

Печатная плата имеет небольшие размеры, выполнена качественно, все номиналы деталей указаны на плате. Подключить этот усилитель можно от однополярного источника питания или аккумуляторной батареи. Кстати схема немного отличается от схемы их даташита, в ней нет диодов, но я думаю, что на работоспособность это не повлияет!

Сборка усилителя

Так как резисторы имеют цветовую маркировку, советую проверить их номиналы мультиметром или специальным тестером, ссылку на который вы можете найти в начале статью. Затем по очереди, припаиваем резисторы на свои места. .

Далее припаиваем неполярные конденсаторы, которых в комплекте всего 2, просто помещаем их на своё место в любом положении.

Далее устанавливаем электролитические конденсаторы на свои места. В отличии от неполярных, эти нужно устанавливать соблюдая полярность! Если на корпусе конденсатора нет опознавательных знаков, то определить его полярность можно очень легко, обычно короткая ножка это минус, а длинная плюс, так же не забывайте смотреть на номинал при установки.

Для защиты от переполюсовки по питанию предусмотрен диод, который то же имеется в наборе. На корпусе диода имеется метка и такая же есть на плате, согласно им, устанавливаем и припаиваем диод на своё место!

Для подключения питания, входа и выхода, в наборе предусмотрены специальные штыревые разъёмы с шагом 2.5 мм. С помощью лезвия или ножниц, разделяем их по парам и припаиваем на свои места на плате.

Ну и наконец, осталось только припаять на своё место микросхему TDA2030A. Обязательно после пайки, протирайте дорожки от канифоли, сделать эти можно специальными растворами или простым растворителем.

В процессе работы усилителя, микросхема будет греться, поэтому необходимо установить на неё теплоотвод, в виде небольшого радиатора. В комплекте с усилителем имеется специальная теплоотводящая прокладка, её нужно поставить между радиатором и микросхемой!

Сборка усилителя завершена и теперь можно его испытывать, по инструкции, питается он от напряжения 9-24 Вольта, сопротивление акустики от 4 Ом до 8 Ом, мощность усилителя указана до 14 Ватт. Для удобства подключения питания, входа и выхода, можно купить специальные разъёмы, ссылка на которые имеется в начале статьи.

Вход усилителя можно выполнить следующим образом, взять провод для передачи звукового сигнала от телефона, на усилитель, отрезать один край и припаять провода к разъёму, как на фото ниже.

Для питания усилителя можно использовать любой подходящий источник постоянного тока, например идеально подойдет блок питания от ноутбука. Обязательно соблюдайте полярность при подключении питания к усилителю!!!

На этом все, ниже вы найдете видео, где показана работа усилителя!

Видео работы усилителя

Ссылки на товары из статьи

TDA2030A datasheet

Предлагаю Вашему вниманию легендарный усилитель на TDA, микросхема выпущенная много лет назад, даже сейчас пользуется большой популярностью у радиолюбителей, потому что при небольшой стоимости и максимально простой схеме, позволяет изготовить довольно неплохой усилитель класса HI-FI мощностью 32 Ватта. При сборке усилителя следует обратить внимание на максимальное напряжение питания TDA, и ни в коем случае не превышать его, в практике были случаи взрыва микросхем от перенапряжения и перегрузки по выходу. Радиатор охлаждения можно взять от старого процессора, его площади хватает для долговременной работы при номинальной выходной мощности. Конденсаторы которые стоят в цепи питания, должны иметь рабочее напряжение не менее 35 Вольт, С1 и С2 неполярные. Все резисторы мощностью по 0,25 и только R3 2 Ватта.

Микросхема усилитель TDA является достаточно популярной и дешевой микросхемой позволяющей построить качественный усилитель для бытовых нужд. Может работать как от двухполярного, так и однополярного источника питания. Микросхема предназначена для изготовления низкочастотных усилителей звука класса AB.

Уcилители мощности на микросхемах TDA | Микросхема

Подборка схем усилителей мощности на микросхемах серии TDA (TDA2003, TDA2030, TDA2050), схемы имеют различные питающие напряжения и выходную мощность. Предполагают установку в высококачественных простых звуковоспроизводящих комплексах. Импортные микросхемы имеют отечественные аналоги.

Аналогом TDA2030 является К174УН19, TDA2003 - К174УН14. TDA2050 можно заменить более качественной по звучанию LM1875.

На этой теме стоит остановиться подробнее. Усилители на первых двух микросхемах (TDA2003, TDA2030) были опробованы нами. На собственном опыте можем сказать, что самый лучший результат был достигнут УНЧ на TDA2030. Сказать что-то подобное о TDA2003 не можем. Два раза мы пытались использовать этот усилитель, но, к сожалению, безуспешно. Дважды сгорала микросхема.

УНЧ на TDA2030 используется до сих пор на даче. Тестировалась работа в экстремальных условиях: без теплоотвода, с «водным охлаждением» (просто опускали в ковшик с водой ). Работа стабильна. Замерялась выходная мощность, которая подтвердила заявленную в 20 Вт. К слову, микросхема имеет защиту от короткого замыкания. Собрали усилитель на TDA2030 ещё лет 5…6 назад.

Ниже приведена фото УНЧ на TDA2030 в корпусе из фанеры. Слева расположен тумблер включения, который подключен к цепи первичной обмотки трансформатора. По центру - переменный резистор, который служит регулятором громкости. Справа белое гнездо - вход усилителя. Ниже два гнезда - левый и правый выходы. Внутри расположен трансформатор с выпрямителем и сглаживающим конденсатором. Также две платы с усилителями (стерео вариант). Два радиатора соответственно на каждую микросхему. Корпус был сделан для личного использования на даче, наскоро, чтобы не было рассыпухи, так что не судите строго. Разрисовал племяш

Насчет TDA 2050 ничего сказать не можем, т.к. не собирали усилитель на его базе. Если кто-то имеет опыт эксплуатации данного УНЧ, отпишитесь, пожалуйста, в комментах.

Добавлено: уже можем . Смотреть здесь.

Скачать схемы и описание

Обсуждайте в социальных сетях и микроблогах

Метки: УНЧ

Радиолюбителей интересуют электрические схемы:

Усилитель на TDA1562
УНЧ с выходной мощностью 200 Вт

Tda 2030 - OLX.ua

Киев, Дарницкий 28 март

tda2030

Электроника » Прочая электроника

ТDA2030А/50A

Автозапчасти и аксессуары » Автозапчасти

Киев, Дарницкий 26 март

TDA2030

Тв / видеотехника » Аксессуары для ТВ / видео

Мариуполь 25 март

SoftRos

Усилитель 15 Вт на основе микросхемы TDA2030 или К174УН19

Целая линейка абсолютно идентичных микросхем, разница лишь в выходной мощности и применении российского аналога:


 - TDA2030 - 15 Ватт
 - TDA2030A - 18 Ватт
 - К174УН19 - 15 Ватт
Пародокс - микросхемы компании Philips - TDA2030 и TDA2030A распространены больше, чем наша К174УН19, при том, что российский аналог по характеристикам лучше, чем TDA.
Я имел удовольствие спаять усилители на всех этих трёх микрухах, но, к сожалению, за неимением подходящего блока питания для них, не смог в полной мере ощутить их работу.
Микросхемы очень высокого качества, звук Hi-Fi, коэффициент гармоник и шумы минимальны, позволяет дополнить усилитель еще один каскадом усиления.
На данных микросхемах можно легко спаять еще более мощные усилители, если добавить после выхода микрух каскад из комплиментарных транисторов BD908 и BD907 (российский аналог - КТ864 и КТ865). При этом мощность усилителя возрастет до 40 Ватт. Увы, такой усилитель я спаять не мог, поскольку не нашёл необходимых транзисторов.
Микросхемы заточены в первую очередь под двуполяный ток, однако могут работать и на однополярном питании, просто при этом слегка усложняется схема.

Параметр Двуполярный ток Однополярный ток
Напряжение питания (В) +/-6 - +/-22 12 - 25
Оптимальное напряжение (В) +/-16 32
Максимальный ток потребления (А) 1
Входное сопротивление (КОм) 500
Коэффициент гармоник не более (%) 0.09
Схема усилителя для двуполярного питания
Элемент Номинал
C1 1 мкФ
C2 22 мкФ
C3 200 нФ
R1, R3 22 КОм
R2 680 Ом
R4 1 Ом
D1, D2 1N4001

Схема достаточно проста, собрать можно даже навесным монтажем.
Фильтры питания в схеме я опустил, понятно что они должны быть с блоком питания.
Фильтр R4C3 необходим, опускать его нельзя иначе звук будет искаженный, а то и вовсе микруха может сгореть.
У конденсаторов C1 и C2 номинал напряжения должен быть не менее 25 В, C1 можно взять 2.2 или 4.7 мкФ. Кондёр C3 керамический неполярный.
Резистор R4 должен быть мощностью не менее 5 Ватт.
Диоды D1 и D2 можно взять любые с напряжением не менее 50 В и током не менее 1 А.

Схема усилителя для однополярного питания
Элемент Номинал
C1, C3 2.2 мкФ
C2 22 мкФ
C4 100 нФ
C5 2200 мкФ
R1, R2, R3, R5 100 КОм
R4 4.7 КОм
R6 1 Ом
D1, D2 1N4001

Схема чуть сложнее, но всего то на пару элементов.
Здесь, так же как и в схеме на двуполярное питание, конденсатор C1 можно взять 1-4.7 мкФ
У конденсаторов C1, C2, C3 номинал напряжения должен быть не менее 35 В, кондер C5 достаточно взять с номиналом 25 В, ведь на выходе микрухи идет всего половина напряжения питания. Рекомендации по сборке и эксплуатации.

Микрухи чувствиетльны к питанию, БП лучше взять с запасом по току 1-2 А, напряжение не превышайте - сгорит.

На защиту от перегрева надежды нет, делайте добротное охлаждение, микрухи неслабо греются.

Пара таких усилителей способны работать в мостовой схеме, что даёт двукратное увеличение мощности.
Также, как я уже говорил, микросхемы настолько качественны, что позволяют дополнить усилитель еще одним каскадом усиления на паре комплиментарных транзисторов, схему выкладывать не буду так, как не эксперементировал с этим, но скажу, что в мосту пара усилков собранных таким образом дадут вам более чем четырехкратное увеличение мощности по сравнению с усилителем постоенным просто на одной микрухе:


 - TDA2030A ~ 18 Ватт
 - пара TDA2030A в мост ~ 40 Ватт
 - TDA2030A + КТ864 х КТ865 ~ 45 Ватт
 - пара TDA2030A + КТ864 х КТ865 в мост ~ 110 Ватт

К сожалению у меня нет данных по уровню входного сигнала, но так или иначе для каждого источника приходится всегда сглаживать уровень при помощи резистора, даже если усилок подключен не напрямую, а через предусилитель. Если вы чувствуете, что на максимальной громкости звук становится жутко искаженным, ощущение будто он перегружен, то на входе перед конденсатором надо поставить резистор 50-500 КОм.

Если же на большой громкости начинают куда-то пропадать басы или они хрипят, а пищалки звучат не столь звонко, тут дело в питании, либо слабый фильтр, а быть он должен не менее 2200 мкФ в плечё, либо, что более вероятно, сам БП слаб и микрухе не хватает питки.

TDA2030 Datasheet Схемы аудио усилителя Распиновка

Если вам нужно построить схему усилителя для вашего дома. Схема усилителя звука TDA2030 может быть лучшим выбором.

Почему?

Потому что это дешевая ИС, простая в использовании. Подходит для новичков, которые построят электроакустику, чтобы слушать себя.

В этих проектах используется ИС компании SGS TDA2030.

TDA2030 Datasheet

Который SGS сказал, что это отличный усилитель мощности IC на 5-контактной форме.И, установив схему на усилителе мощности класса AB.

TDA2030 имеет высокий выходной ток и очень низкие гармонические и кроссоверные искажения.

Также это устройство имеет систему защиты от короткого замыкания и слишком высокой температуры.

Как мы экспериментируем, строим этот проект и слушаем качество звука приятно. Включаем большую громкость на несколько часов. В TDA2030 не жарко и не просто тепло. Итак, подходит для новичков, чтобы построить эту схему, чтобы слушать себя.

Технические характеристики

  • Максимальное используемое напряжение +/- 18 В постоянного тока
  • Начните работу при минимальном напряжении +/- 6 В постоянного тока
  • Выходная мощность драйвера питания 14 Вт при 4 Ом и 9 Вт при 8 Ом
  • Максимальный ток 900 мА
  • Диапазон частот 10 Гц-140 кГц при -3 дБ

TDA2030 Распиновка

Мне нравится эта микросхема.Потому что он похож на транзистор на ТО-220, миниатюрного размера. Так что установить его на радиатор так просто.

Посмотрите на штыревое соединение на виде сверху. Ответвитель подключается к выводу -Vs.

Посмотрите на типичную принципиальную схему приложения.

Также вы посмотрите на соединение выводов символа схемы ниже.

Интегральная схема TDA2030 - лучший выбор для создания хорошей схемы звукового усилителя. Он используется для создания выходной мощности многих усилителей от 10 до 200 Вт.

И много типов, Моно или Стерео, OTL, OCL, BCL (мостовой усилитель).

Например, супермост на 120 Вт - мне он нравится. Из-за небольшого размера, простоты использования и дешевизны.

Например, схемы TDA2030

Вас это интересует? Посмотрим, в каких схемах мы сможем применить его.

1 # Малый универсальный усилитель мощности, 12 Вт OTL

Многоцелевой усилитель, использующий схему TDA2030. Он имеет мощность 8 Вт (RMS) на динамиках 8 Ом.

Имеет низкий уровень шума, THD (общий коэффициент гармонических искажений) 0,1%.

Когда друзья используют источник напряжения питания 28 В на громкоговорители 4 Ом.Он имеет выходную мощность 12 Вт.

Но при высоком классе шум увеличивается в 2 раза.

Кроме того, еще три можно использовать с напряжением около 9В. Но есть и электричество соответственно.

VR1 используется для определения уровня громкости звукового сигнала.

Если вы не можете найти потенциометр 22K. Вместо этого вы можете использовать 50К.

Рекомендуется: Вы хотите более высокую выходную мощность, чем эта?
Используйте TDA2050

2 # Mini 15 Вт OTL усилитель мощности с печатной платой

Это основной усилитель мощности 15 Вт OTL на громкоговорителях 8 Ом.

Вы должны использовать источник питания не менее 24 В 1 А для МОНО.

Усилитель мощности звука 15 Вт

Это указано в топологии печатной платы, которую вы можете попробовать построить в этом проекте.

Печатная плата усилителя мощности OTL 15 Вт с использованием TDA2030

3 # 14 Вт TDA2030 Схема стереоусилителя

Это схема стерео усилителя TDA2030. Это особенный проект.

Потому что это усилитель типа OCL.

Которые обеспечивают драйвер мощности 14 Вт / канал при нагрузке 4 Ом.

Итак, новичкам подойдет мысль построить электроакустику, чтобы прислушиваться к себе.

В этом проекте используется микросхема компании SGS под номером TDA2030.

Который SGS сказал, что TDA2030 - это ИС усилителя мощности в форме 5 контактов.

Схема настройки усилителя мощности класса AB на выход высокого гармонического искажения и низкого кроссовера.

Они готовы, защита от ударов и слишком высокая температура, дополненная интегральной схемой.

Как нас слушает качество звука приятно. Полностью увеличиваем громкость на несколько часов. Микросхема не горячая. Или просто согрейте. Итак, подходит для новичков, чтобы построить эту схему, чтобы слушать себя.

Технические характеристики IC-TDA2030
  • Максимальное используемое напряжение питания +/- 18 В постоянного тока.
  • Начните работу при минимальном напряжении +/- 6 В постоянного тока.
  • Выходная мощность драйвера 14 Вт на 4 Ом и 9 Вт на 8 Ом.
  • Максимальный ток 900мА.
  • Диапазон частот от 10 Гц до 140 кГц при -3 дБ.
Как работает эта схема

В схеме рисунок - одноканальный усилитель. Вы увидите, что в нем очень мало деталей. Оба контакта 1 и 2 входа IC-TDA2030.

Контакт 1 - это неинвертирующий вход, а контакт 2 - инвертирующий вход. Затем вход усилителя мощности поступает на C1 в вывод 1 микросхемы.

  • R3 определяет входное сопротивление IC.
  • Контакт 3 - это сторона -VCC или отрицательное напряжение, а контакт 5 - это + Vcc или положительное напряжение.
  • Четыре конденсатора C3, C4, C5 и C6 - это напряжение обходного фильтра + Vcc и -Vcc.
  • R1 как действует, регулирует усиление микросхемы с отрицательной обратной связью. Если R1 имеет более высокое сопротивление. Затем увеличивается и коэффициент усиления IC.
  • R4 и C7 - это предохранители с высокой частотой колебаний.
Как собрать

Прежде всего, вам необходимо иметь список всех компонентов, указанный ниже.

Детали, которые вам понадобятся

MONO form
IC1: TDA2030 Hi-Fi усилитель 18 Вт и драйвер 35 Вт
D1, D2: 1N4007, диоды 1000 В, 1 А
D3-D6: 1N5402, диоды 200 В, 3 А

Конденсаторы
C1: 1 мкФ 50 В электролитический
C2: 22 мкФ 16 В электролитический
C3, C6: 100 мкФ 25 В электролитический
C4, C5: 0.1 мкФ 50 В Майлар
C7: 0,18 мкФ 50 Майлар
C8, C9 1000 мкФ 25 В Электролитический

0,25 Вт Допуск резисторов: 5%
R1, R3: 24K
R2: 680 Ом
R4: 1 Ом

Другие
PCB, Радиатор и т. Д.

Примечание: Вы можете купить компоненты в магазинах электроники здесь.

Затем сделайте печатную плату, как показано на рисунке 2. Затем припаяйте все компоненты на печатной плате, как показано на рисунке 3.


Схема медной печатной платы стереоусилителя TDA2030


Расположение компонентов

Вам необходимо правильно разместить все детали на плате .Даже вы должны быть осторожны, соблюдая полярность электролитических конденсаторов и диодов.

Рекомендуется:

Двухполупериодные выпрямительные диоды

В компоновке компонентов используйте оба двухполупериодных выпрямительных диода с тремя выводами. Для положительного имеет K A K
А для отрицательного - A K A. Это может быть старая деталь. Таким образом, вы можете подключить два диода, как показано на схеме ниже.

Как установить TDA2030

ИС - это последняя последовательность. Вы должны сначала установить с радиатором.Затем припаяйте его на печатную плату. Из-за того, что сначала нужно припаять IC. Отверстия между ИС и радиатором могут быть несовпадающими.

Когда все будет готово. Затем подключите динамики к выходу. И подключите ACV трансформатора с током не менее 2A, ACV 12V CT 12V или 15V CT 15V, один или другой к клемме разъема питания.

Тестирование

Наши усилители готовы к тестированию. Мы используем палец, сенсорный ввод на обоих. Это будет шум из динамиков. Звук хороший.Затем используйте регуляторы тона хорошего качества. Чтобы снова проверить полный звук.

Купить комплект усилителя TDA2030 ЗДЕСЬ

4 # Усилитель мощности сабвуфера 120 Вт

Продолжается чтение

5 # 30 Вт TDA2030 усилитель на транзисторе с печатной платой

Подробнее и см. Схему печатной платы Усилитель моста TDA2030 6 # схема, 35 Вт

Если вы хотите звук повыше, чем только один. Вы можете использовать эту схему. Мы назвали мостовой усилитель TDA2030.Это прямое соединение с динамиком, как усилитель OCL. Но использует две микросхемы и больше тока, но все еще использует то же напряжение. Читать далее

Эти схемы вам тоже могут понравиться.

Другие идеи внешних схем
TDA2030 Схемы усилителя звука

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Распиновка, особенности, схема и ее применение

Если мы хотим спроектировать схему усилителя, лучшим выбором будет схема звукового усилителя, использующая микросхему TDA2030.Потому что эта ИС недорога, очень проста в использовании и подходит для начинающих электронщиков. Например, если сабвуфер в музыкальной системе не генерирует достаточного баса, тогда эта схема усилителя с использованием микросхемы TDA2030 очень полезна для улучшения низких частот. Эта схема может быть построена с использованием различных электрических и электронных компонентов. Используя эту схему, можно четко слышать звук, включив громкость в течение многих часов. В этой статье обсуждается обзор аудиоусилителя IC TDA2030.

Что такое микросхема TDA2030?

Определение: TDA2030 - это монолитная ИС, доступная в пентаваттном корпусе. Эта ИС может использоваться как усилитель низкой частоты и генерирует 14 Вт выходной мощности. Эта ИС включает в себя высокий выходной ток, низкий уровень гармоник, а также кроссоверные искажения. А также включает в себя систему защиты от короткого замыкания и очень высоких температур.


Характеристики

Основные особенности IC TDA2030 включают следующее.

  • Подходит для усиления звука
  • Выходная мощность этой ИС составляет до 20 Вт
  • Диапазон питания широкий от 6 В до 36 В
  • Имеется тепловая защита и защита от короткого замыкания
  • Доступна в корпус из 5 контактов
  • Максимальное напряжение питания +/- 18 В постоянного тока
  • Минимальное напряжение питания +/- 6 В постоянного тока
  • Выходы драйвера питания при 4 Ом - 14 Вт, а при 8 Ом - 9 Вт
  • Максимальный ток - 900 мА
  • Диапазон частотной характеристики при -3 дБ составляет от 10 Гц до 140 кГц.

Распиновка IC TDA 2030

Конфигурация выводов IC TDA2030 включает следующее.

Конфигурация выводов TDA2030IC
  • Pin1 (неинвертирующий вход): этот вывод является положительным выводом усилителя
  • Pin2 (инвертирующий вход): этот вывод является отрицательным выводом усилителя
  • Pin3 (Vs): этот вывод подключается к клемме заземления
  • Pin4 (Выход): Этот вывод генерирует усиленный сигнал.
  • Pin5 (Vs): Это выводы напряжения питания генерируют минимум 6 В и максимум 36 В

Где использовать?

Этот усилитель мощности способен усиливать аудиосигналы от источников звука, таких как микрофон или разъем для мобильного телефона, для увеличения громкости, когда звук генерируется из динамика.Проектирование этих схем может быть выполнено с использованием операционных усилителей, однако, если нам нужна большая громкость, этот усилитель - лучший выбор. Этот чип обеспечивает мощность до 20 Вт, поэтому эта схема генерирует мощность 12 Вт при 4 Ом и 8 Вт при 8 Ом.

Схема усилителя TDA2030 IC

Требуемые компоненты, используемые в цепи сабвуфера TDA2030 IC, - это штекер аудиоразъема, IC TDA2030 IC, резисторы три - 100 кОм, один - 4,7 кОм и один - 0 Ом, конденсаторы типа один - 100 мФ, два -0,1 мф, два-2,2 мф и один-22 мф, один диод In4007, один динамик, батарея 12 В и один переменный резистор со значением 22 кОм.
Схема сабвуфера TDA2030 IC, использующего 12 В, показана ниже. Конденсатор емкостью 2,2 мкФ подключен последовательно к неинвертирующему выводу ИС, и он действует как HPF (фильтр высоких частот). Основная функция этого фильтра в данном усилителе - пропускать высокочастотные аудиосигналы.

Схема усилителя сабвуфера с использованием микросхемы TDA2030

Резистор R4, подключенный между контактами 2 и 4, известен как резистор обратной связи. Этот резистор можно использовать для получения усиления. Если этот резистор не подходит, эта схема не будет работать должным образом.
На приведенной выше принципиальной схеме tda2030 подключение R1 и C2 может быть выполнено последовательно. Через контакт 2 ИС, чтобы сдерживать шумы в аудиосигнале, и контакт 3 заземлен. O / p микросхемы подключается через конденсатор последовательного соединения емкостью 2200 мкФ, который обеспечивает усиленный сигнал на динамик.

Вывод 5 включает в себя резистор 100 кОм и работает как смещение делителя напряжения. В этой схеме используются динамики с сопротивлением от 4 до 6 Ом для выработки мощности 12 Вт. Высокая температура в этой IC TDA 2030 может быть устранена с помощью радиатора.При необходимости мы также можем включить охлаждающий вентилятор для лучшей работы.

Для регулировки громкости используется переменный резистор сопротивлением 22 кОм. Подсоедините провод аудиосигнала к любому выводу переменного резистора, а средний вывод подсоедините к конденсатору C1. Другой вывод резистора подключите к земле. Регулируя переменный резистор, мы можем изменять громкость. Диод (IN4007) используется, чтобы избежать смены полярности IC, чтобы избежать сгорания двух конденсаторов, таких как C6 и C7.
Конденсатор C5 и резистор R6 помогают избежать излишних шумов внутри динамика. Эта схема использует 12-вольтовый импульсный источник питания для обеспечения питания цепи совы. Для подключения аудиоразъема 3,5 мм подключите один провод к заземляющему контакту стереоразъема, а оставшийся провод можно подключить к правому или левому контакту.

Применение микросхемы TDA2030

Применение схемы усилителя tda2030 включает следующее.

  • При усилении аудиосигналов
  • Используется в усилении высокой мощности
  • Работает от двойного или раздельного источника питания
  • Используется в аудиоколонках для каскадного подключения

Часто задаваемые вопросы

1).Какая основная функция усилителя?

Усилитель используется для преобразования мощности постоянного тока, потребляемой от источника питания, в сигнал переменного напряжения, передаваемый на нагрузку.

2). Какие бывают усилители?

Это усилители звуковой частоты, промежуточной частоты, ВЧ-усилители, ультразвуковые и операционные усилители.

3). Почему используется усилитель?

Используется для усиления входного сигнала без изменения информации.

4). Что такое IC TDA2030?

Это монолитная ИС, используемая в качестве низкочастотного усилителя класса AB. Он доступен в пакете Pentawatt.

5). В чем разница между tda2030 и tda2050?

TDA2050 использует высоковольтный источник питания, имеет большую выходную мощность и низкие искажения по сравнению с TDA2030.

6). Какая есть в наличии комплектация IC TDA2050?

Этот аудиоусилитель доступен в пентаваттном корпусе.

7). Какие усилители звука эквивалентны TDA2030?

Это TDA2050, LM386 и NTE1380.

Итак, это все обзор микросхемы TDA2030. Эти микросхемы используются в сабвуферах, где требуются высокие басы. Таким образом, эта схема разработана с использованием недорогих базовых компонентов. Эта микросхема TDA2030 вырабатывает 14 Вт в секунду, а с помощью другого DA2030 выходную мощность можно увеличить до 30 Вт. Вот вам вопрос, какие альтернативные микросхемы IC TDA2030?

Одночиповый усилитель мощности 14 Вт

Предупреждение: Эти чипы сняты с производства и могут быть подделаны.Если вы покупаете, убедитесь, что это из хороший поставщик (т.е.не аукционы), чтобы получить подлинный чип, в противном случае производительность будет плохой, чип может быть легко поврежден и создать опасность, или гул / гул может быть хуже официальной фишки.

Рекомендуемый опыт : средний уровень, знание усилителей, источников питания с разделенной шиной, травление печатных плат, установка радиатора и квалификация сети

Приложение TDA2030

Краткие сведения TDA2040

  • Выходная мощность: 11 Вт на 8 Ом при 10% искажении 1 кГц с блоком питания +/- 14 В
  • Выходная мощность: 18 Вт на 4 Ом при 10% искажении 1 кГц с блоком питания +/- 14 В
  • Выходная мощность: 9 Вт на 8 Ом при 0.Искажения 5% 1 кГц при питании +/- 14 В
  • Выходная мощность: 14 Вт на 4 Ом при 0,5% искажении 1 кГц с источником питания +/- 14 В
  • Выходная мощность: 12 Вт на 8 Ом при 0,5% искажении 1 кГц с источником питания +/- 16 В
  • Выходная мощность: 17 Вт на 4 Ом при 0,5% искажении 1 кГц с источником питания +/- 16 В
  • Усиление: 30 дБ с использованием компонентов таблицы данных (регулируется от 24 до 33 дБ)
  • Источник питания: от +/- 6 В до +/- 18 В только с двумя источниками питания
  • Лист данных доступен здесь

Направляющая

Во многих случаях требуется очень простой в сборке (и относительно дешевый) усилитель мощности.TDA2030 - однокристальный усилитель, способный мощностью 12 Вт на 8 Ом с несколькими внешними компонентами и источником питания +/- 16 В (или 32 В). TDA2006 очень похож, но позволяет только до 12 Вт при 10% искажение.

Его можно использовать практически для любого приложения, о котором вы только можете подумать. Мощность этого усилителя очень средняя по сравнению с другими усилителями, что означает, что он может найти приложения где угодно, вот лишь несколько идей:

  • Пара может образовать мощный усилитель для стереосистемы (т.е.е. самодельная или модернизированная midi-система или "гетто-бластер", хотя при работе от батареи не будь разумным).
  • Этот усилитель можно использовать в комплекте с системами объемного звучания (например, усилители центрального и заднего каналов). Некоторое время назад я использовал этот усилитель для своего центра канал в моей оригинальной системе объемного звучания.
  • Пару можно использовать для улучшения звука телевизора.
  • Усиление усилителей мощностью 400 Вт + в динамиках для ПК (серьезно)!
  • Высокочастотные или среднечастотные усилители в системах с двумя или тремя усилителями.
  • Bluetooth-динамик.

Этот усилитель основан на типичном применении, приведенном в таблице данных ST Microelectronics. Производительность из этой схемы очень устраивает. Таблица содержит данные для типичной статистики шума и искажений. Пока я не могу подтвердить эту статистику поскольку у меня нет оборудования, мои уши говорят мне, что звук хороший, а с чувствительными динамиками этот усилитель даст неплохую мощность.

Как видно, схема действительно довольно проста. Если вы можете сделать свои собственные печатные платы (даже в стиле от руки, как я), схема будет очень простой в изготовлении. и вы можете спроектировать печатную плату, чтобы принять нечетные, ступенчатые выводы некоторых устройств TO220. Подключение этого усилителя к Veroboard или stripboard возможно, но настоящая боль, потому что штифты естественно не подходят к стандартным отверстиям на этих досках. Я успешно подключил TDA2040 (аналогичный усилитель) к монтажной плате, но мне пришлось сначала согнуть булавки прямо, затем отрезать их до такой же длины, а затем осторожно разложить.Схема ниже:

В техническом описании ST Microelectronics представлена ​​схема возможной компоновки печатной платы, которую вы, возможно, захотите использовать (на самом деле TDA2006, использующий ту же схему, лучше по качеству). Я использовал эту схему, когда собирал свой усилитель TDA2030, и она очень хорошо подходит для чипа. и стандартный набор компонентов. Единственное, что я сделал, это переместить отверстия так, чтобы они были оптимальными для компонентов, которые я получил.

Примечание : Приведенное выше изображение скопировано непосредственно из таблицы данных и не принадлежит мне, и оно вряд ли будет иметь масштаб 1: 1. Для достижения такого масштаба лучше всего Идея состоит в том, чтобы распечатать файл PDF на бумаге формата А4.

В моем руководстве по сборке печатных плат есть руководство для новичков по рисованию и травлению собственных печатных плат с использованием только дешевого оборудования.

Компоненты

Рекомендуется, чтобы все резисторы состояли из металлической пленки на 1%, но подойдет и 5%.Резистор Zobel (R4) должен быть не менее 0,5 Вт.

Конденсаторы должны быть электролитическими, емкостью более 1 мкФ. Для входного конденсатора емкостью 1 мкФ (C1) предпочтительнее полиэфирный конденсатор, но также подойдет и электролитический. Обход конденсаторы (C3, C4) и конденсатор Цобеля (C7) должны быть керамическими или многослойными керамическими (MLCC).

Убедитесь, что электролитические конденсаторы правильно подключены к - обратите внимание на C6, так как положительный вывод находится на земле, а не на питании -V.

Керамические байпасные конденсаторы (C3, C4) должны располагаться рядом с выводами микросхемы TDA2030 / TDA2006. В таблице данных C5 и C6 указаны как необязательные, но я бы не стал это рассматривать. В Единственный способ, которым вы могли бы сойти с рук, - это если бы фильтрация блока питания была на той же PBC и очень близко к TDA2030. Электролитические конденсаторы емкостью 100 мкФ хороши маленькие и дешевые, поэтому всегда включайте их для байпаса питания.

Если , а не , запустите этот усилитель без хорошего радиатора, он очень быстро нагреется и, скорее всего, умрет.Купите хороший радиатор, особенно при высоком напряжении до 4 Ом. Он также должен быть изолирован от металлического язычка на задней стороне микросхемы, потому что этот язычок подключен к питанию -V, а не к земле. Обычно это слюдяные шайбы, Лента каптоновая, но есть альтернативы. Только если вы работаете при низком напряжении, вы можете обойтись маленьким (средним) изолированным радиатором на каждом кристалле.

Коэффициент усиления при использовании компонентов, указанных в таблице данных, составляет 30 дБ. Это хорошее соотношение цена-качество и то, как мой настроен.Если вы хотите изменить это, значения R2 и R1 определите это, где коэффициент усиления по напряжению равен 1 + (R1 / R2), например. для R2 680 Ом и R1 22 кОм: 1 + (22000/680) = 33,35. В дБ это 20 * log (33,35) (при условии, что входное напряжение 1 В RMS), что составляет 30,46 дБ.

Для стабилизации в таблице данных рекомендуется установить резистор и конденсатор (R5 и C8) параллельно с резистором обратной связи R1. Значения R5 и C8 выработаны. из уравнений в таблице.

  • R5 должно быть примерно 3 * R2. Если R2 составляет 680 Ом, то R5 должен быть 2,04 кОм. Округлите до ближайшего значения, которое составляет 2k, или я использовал 1,8k в моей сборке.
  • C8 должно быть приблизительно 1 / (2 * π * B * R1), где B - частота отсечки в Гц. Если мы выберем для отсечки 20 кГц (разумно), то 1 / (2 * 3,414 * 20000 * 22000) дает 3,61715779754308E-10. Нанофарады (нФ) начинаются с 10 -9 , так что это 0,36 нФ (или 360 пФ). Это необычное значение, я использовал 220 пФ, так как это самое близкое, что у меня было.Стабильно, но отсечка больше похожа на 33кГц. Конденсаторы 330 пФ и 390 пФ действительно существуют, если вы можете их получить, они дают отсечки 21,9 кГц и 18,5 кГц соответственно.

R5 и C8 стабилизируют усилитель, потому что на частотах выше порога среза конденсатор пропускает эти токи, а не блокирует их, и усилитель использует меньшее усиление 1+ (R5 / R2) на этих частотах. Если R5 равен 2 кОм, а R2 - 680 Ом, это коэффициент усиления 3.94 (или 12 дБ)

Защитные диоды могут не понадобиться, но рекомендуется. Это должен быть 1N4001 или аналогичный. Убедитесь, что вы припаяли их правильно.

Блок питания

Перед подключением я должен упомянуть это ОЧЕНЬ важное утверждение. Я не люблю невежественных и, следовательно, потенциальных мертвых читателей!

ДЛЯ ИСТОЧНИКА ПИТАНИЯ ТРЕБУЕТСЯ ПРОВОДКА СЕТЕВОГО НАПРЯЖЕНИЯ. НЕ ПРОВОДИТЕ ЭТО, ЕСЛИ ВЫ НЕ ПОДХОДИТЕ КВАЛИФИКАЦИИ, МОЖЕТ СМЕРТЬ ИЛИ СЕРЬЕЗНЫЕ ТРАВМЫ. РЕЗУЛЬТАТ.

Напряжение питания для этого усилителя составляет максимум +/- 18 В, но это доводит его до абсолютных пределов. Вы можете получить +/- 17 В, используя правильно отрегулированный 12 В трансформатор, который должен быть 40ВА или более на один ампер. Увеличьте это до 80 ВА для двух ампер.

Конденсаторы емкостью 4700 мкФ на 25 В или лучше (конденсаторы на 16 В не имеют достаточно высокого номинала) подойдут для такого усилителя, но не стесняйтесь увеличивать (а не уменьшать) это значение, однако выгоды минимальны, и сработает старый добрый закон убывающей отдачи.Также необходимо установить предохранитель и правильно заземлить источник питания.

Компоненты заземления и заземления образуют прерыватель контура. Это рекомендуемая конструкция, потому что она может устранить эти зловещие контуры заземления. R1 представляет собой резистор с проволочной обмоткой мощностью 5 Вт или лучше. Конденсатор 100 нФ должен быть рассчитан на 250 В AC , вы не можете использовать конденсатор 250 В постоянного тока, так как он выйдет из строя, если когда-либо была неисправность, из-за которой сеть текла на землю. Перед строительством ознакомьтесь с правилами и положениями вашей страны, так как это может быть незаконным.Если да, опустите все эти компоненты и соедините землю с землей, но никогда не отсоединяйте провод заземления ... это может спасти вашу жизнь или кого-то еще!

Цепи одинарного питания

В таблице данных также показано применение схемы для работы от одного источника питания. В этой схеме есть еще несколько компонентов, включая необходимость покупки 2000 мкФ (2200 мкФ). в порядке, 3300 мкФ даст лучшие басы) конденсатор для защиты динамика от виртуальной земли смещения постоянного тока (это создается резисторами RA и RB).

Хотя единый блок питания требует больших затрат на компоненты и более сложен в изготовлении, он может быть привлекательным для блока питания. Блоки питания с однополярным питанием многочисленны, а Блок питания ноутбука даст 19 В в качестве отправной точки, но вы можете получить блоки питания до 30 В. Это безопаснее, чем катание самостоятельно (как указано выше), просто убедитесь, что любой купленный блок питания рассчитан на аудио / видео, в противном случае через усилитель будет слышен шум / звон.

Версия моста

В таблице данных также показано приложение для мостовой версии усилителя.Он имеет выходную мощность 28 Вт на нагрузку 8 Ом с питанием +/- 14 В.

Я еще не создавал эту версию, поэтому я не могу дать никаких гарантий ее производительности, но, вероятно, она понравится своей стоимостью. Также отсутствует разводка печатной платы прилагается в таблице данных, поэтому вам нужно будет разработать свой собственный.

Хотя я могу сказать несколько вещей. При использовании мостовой версии нельзя использовать нагрузки менее 8 Ом, а провода динамика не должны быть закорочены на земля тоже.

В мостовой версии номинальная мощность трансформатора в ВА должна быть увеличена вдвое. Это означает 80 ВА для одного мостового усилителя, 160 ВА для стереомоста (4 микросхемы TDA2030).

Производительность

Мой первый (и единственный) усилитель TDA2030 удовлетворил меня своим применением в качестве усилителя центрального канала в моей старой системе объемного звучания. Позже я построил это в стереоусилитель, который я много лет использовал в своей рабочей комнате, с радио DAB в качестве источника и некоторыми дешевыми динамиками Eltax для выхода.

Звук очень заметный, вряд ли он будет Hi-Fi, но определенно превзойдет большинство коммерческих предложений по той же цене. Он также включает короткие защита цепи, ограничение мощности для защиты выходных транзисторов и тепловое отключение.

Я уверен, что вы найдете подходящее приложение для этого усилителя. Если вам нужно больше мощности, ознакомьтесь со статьей для TDA2040 / TDA2050 / LM1875.

А рекомендуемый TDA2030 проект

Просматривая веб-сайт Марка Хеннесси, я обнаружил, что он также сделал очень хорошую реализацию, используя этот популярная микросхема усилителя.

Что еще лучше, он также предоставил полную схему, чтобы добавить регулятор тембра, фильтр высоких частот (идеально подходит для увеличения мощности в меньших динамиках. которые не воспроизводят низкие частоты). Он также предоставил детектор отсечения, чтобы вы знали, когда вы используете TDA2030 до предела.

Подробнее см. Здесь.

Приложение TDA2006

Краткие факты TDA2006

  • Выходная мощность: 6 Вт на 8 Ом при 10% искажении 1 кГц с блоком питания +/- 12 В
  • Выходная мощность: 12 Вт на 4 Ом при 10% искажении 1 кГц с блоком питания +/- 12 В
  • Выходная мощность: 4 Вт на 8 Ом при 0.Искажения 1% 1 кГц при питании +/- 12 В
  • Выходная мощность: 8 Вт на 4 Ом при искажении 0,2% 1 кГц с блоком питания +/- 12 В
  • Усиление: 30 дБ с использованием компонентов таблицы данных (регулируется от 24 до 33 дБ)
  • Источник питания: от +/- 6 В до +/- 15 В только с двумя источниками питания
  • Лист данных доступен здесь

Если вам нужна меньшая мощность (и стоимость), TDA2006 (таблица здесь) заменит TDA2030 и будет использовать точно та же схема выше (кроме мостовой).Идея этого чипа заключается в том, что его цена составляет чуть менее двух третей (обновление: когда я писал это в 2002 году!) отлично, если вам не нужна дополнительная мощность. Если вы все же используете этот чип, напряжение питания должно быть около +/- 15 В (абсолютный максимум), но я предлагаю использовать более безопасный +/- 12 В. (от трансформатора 9 В переменного тока), и вы получите около 8 Вт на 4 Ом, 4 Вт на 8 Ом (при ощутимых уровнях искажений).

Это небольшая мощность, поэтому при более низких напряжениях может быть лучше использовать мостовую версию, или рассмотрите альтернативы.

TDA2030A Распиновка усилителя звука, характеристики, эквивалент и техническое описание

TDA2030A Усилитель звука

TDA2030A Усилитель звука

Распиновка усилителя звука TDA2030A

нажмите на картинку для увеличения

Конфигурация контактов :

Номер контакта

Имя контакта

Описание

1

Неинвертирующий вход

Неинвертирующий конец (+) усилителя

2

Инвертирующий вход

Инвертирующий конец (-) усилителя

3

против (земля)

Подключить к земле цепи

4

Выход

Этот вывод выводит усиленный сигнал

5

Вс (мощность)

Напряжение питания, минимум 6 В и максимум 36 В

Характеристики:

· Низкочастотный усилитель класса AB, наиболее подходящий для усиления звука

· Может обеспечить выходную мощность до 20 Вт

· Широкий диапазон питания от 6В до 36В

· Имеется тепловая защита и защита от короткого замыкания

· Совместимость с макетными платами

· Доступен в корпусе TO220 с 5 выводами

Примечание: Полную техническую информацию можно найти в таблице данных TDA2030A , приведенной в конце этой страницы.

Аналоговые усилители звука TDA2030A:

TDA2050, NTE1380, LM386

Где использовать усилитель TDA2030?

TDA2030 - это ИС мощного усилителя звука. Усилитель звука - это не что иное, как усилитель звука, который может усиливать аудиосигналы от любого источника звука, такого как разъем для мобильного телефона или микрофон, так что громкость увеличивается, когда звук воспроизводится через динамик.Схемы аудиоусилителя также могут быть изготовлены с использованием простых операционных усилителей, но если вам нужна более высокая громкость, достаточная для комнаты, то этот аудиоусилитель мощности будет лучшим выбором. Эта ИС может выдавать до 20 Вт выходной мощности, поэтому вы можете использовать динамик 4 Ом при 12 Вт или динамик 8 Ом при 8 Вт.

Как пользоваться TDA2030?

TDA2030 совместим с макетной платой и, следовательно, может быть легко протестирован на макетной плате. Таблица данных TDA2030A , приведенная внизу этой страницы, состоит из некоторых основных схем, которые могут использоваться для работы этой ИС.Я также привел очень простую схему ниже.

ИС может работать как от двойного, так и от одномодового источника питания, для простоты я предпочел одномодовый источник питания с использованием батареи 9 В. Пятый контакт (Vs) подключен к положительной клемме батареи, а третий контакт (Земля) подключен к отрицательной клемме батареи. Эта ИС представляет собой ИС усилителя мощности и, следовательно, требует приличного количества тока для работы, поэтому убедитесь, что ваша батарея может обеспечивать достаточный ток.

Резистор R1 и R2 образует делитель потенциала на выводах 4 и 2. Два диода D1 и D2 используются для защиты ИС от обратных токов. Громкоговоритель LS1 может быть любым обычным динамиком номиналом 4 Ом, 6 Ом или 8 Ом. Источником звука C2 (1) может быть любой источник звука от мобильного разъема или даже микрофон. Просто подключите положительную точку к C2 (1) и заземлите другую точку. Также обратите внимание, что этот усилитель может усиливать только моноканальные звуковые сигналы. Итак, если у вас есть два аудиопровода для левого и правого канала, объедините их оба, чтобы получился единый канал.

Приложения:

· Используется для усиления аудиосигнала

· Подходит для усиления большой мощности

· Возможность работы от двойного / раздельного источника питания

· Может использоваться для каскадирования аудиоколонок

Двумерная модель (PDIP):

Сборка усилителя в сборе TDA2030 - Электронная схема

Здесь я поделюсь схемой TDA 2030, а также схемой подключения усилителя мощности с регулятором тембра и модуля mp3-плеера.Ниже схема подключения для сборки схемы.


Схема электрических соединений

Компоненты, необходимые для сборки усилителя мощности, следующие:

1. Цельная стереосистема усилителя мощности TDA2030 или 2x моно усилителя мощности TDA2030

Ссылка на схему усилителя мощности:

2. Двухтональная схема управления моно + фильтр сабвуфера.

Ссылка на схему тонального сигнала:

3. KIT mp3 / плейер модуль.

Дисплей модуля плеера и пульт
Карта модуля плеера

6. Стереокабель и кабель питания

Сначала соберите стереоусилитель и регулятор тембра + фильтр сабвуфера. После того, как схема была закончена. Затем соберите схему питания для питания усилителя мощности, регулятора тембра и модуля mp3-плеера.Понижающий трансформатор использует трансформатор 5A CT, с входом 220-240 В переменного тока, первичный и вторичный выход 20 В переменного тока CT. Напряжение выходного трансформатора выпрямляется с помощью диодного моста 10 Ампер и подается конденсатор емкостью 4700 мкФ 35 В с использованием 6x.

Для модуля напряжения питания mp3-плеера, использующего стабилизированный вход напряжения 5 В с использованием IC 7805 + и -, снимаемый с напряжения на усилителях мощности. и выведите напряжение до 5 В. Для IC 7805 не забудьте добавить радиатор.

После того, как цепь питания уже закончена, а выходное напряжение усилителя и регулятора тембра 20 В постоянного тока асимметрично, готово к использованию.Подключите к усилителю мощности и регулятору тембра. И стабилизированное напряжение 5В на модуль mp3 для схем ввода выходного аудиосигнала.

Первый, который вы подключаете от выходного модуля плеера / mp3 плеера, выход L / R входа к регулятору тембра L / R. Затем он выводит регулятор тембра L / R на вход усилителя мощности. Сделано для подключения аудиосигнала. Затем для усилителя выходной мощности подключите 8-дюймовый модуль динамика к плееру.

TDA2030H и сравнение характеристик TDA2030

TDA2030H против TDA2030 сравнение характеристик

TDA2030H STMicroelectronics купить сейчас Лист данных
купить сейчас Лист данных
Код без содержания свинца да
Код Rohs да
Код жизненного цикла детали Устаревший Устаревший
Ihs Производитель СТМИКРОЭЛЕКТРОНИКА BANEASA S A
Деталь Код упаковки ZFM ZFM
Описание упаковки PENTAWATT-5 ,
Счетчик выводов 5 5
Reach Compliance Code not_compliant неизвестный
Код ECCN EAR99 EAR99
Код HTS 8542.33.00.01 8542.33.00.01
Заводское время выполнения 12 недель
Samacsys Описание TDA2030H, усилитель звука, класс AB, моно +150 ° C, 5-контактный PENTAWATT
Дополнительная функция ОН ТАКЖЕ МОЖЕТ РАБОТАТЬ ОТ ОДНОГО ИСТОЧНИКА ОТ 12 В ДО 36 В
Номинальная ширина полосы 15 кГц
Потребительская ИС Тип АУДИОУСИЛИТЕЛЬ АУДИОУСИЛИТЕЛЬ
Усиление 30 дБ
Гармонические искажения 10% 0.5%
Код JESD-30 R-PZFM-T5 R-PZFM-T5
JESD-609 Код e3
Количество каналов 1 1
Количество функций 1
Количество клемм 5 5
Номинальная выходная мощность 18 Вт 14 Вт
Материал корпуса корпуса ПЛАСТИК / ЭПОКСИД ПЛАСТИК / ЭПОКСИД
Код упаковки ZIP
Код эквивалентности упаковки ZIP5H ,.15, 0,7,67 ТБ
Форма упаковки ПРЯМОУГОЛЬНЫЙ ПРЯМОУГОЛЬНЫЙ
Стиль упаковки ФЛАНЦЕВАЯ КРЕПЛЕНИЕ ФЛАНЦЕВАЯ КРЕПЛЕНИЕ
Пиковая температура оплавления (Cel) НЕ УКАЗАНО
Статус квалификации Неквалифицированный Неквалифицированный
Макс.ток питания 60 мА 40 мА
Макс.напряжение питания (Vsup) 18 В 18 В
Мин. Напряжение питания (Vsup) 6 В
Поверхностный монтаж НЕТ НЕТ
Отделка клемм Матовое олово (Sn) - отожженное
Форма клеммы СКВОЗНОЕ ОТВЕРСТИЕ СКВОЗНОЕ ОТВЕРСТИЕ
Терминальный шаг 1.7 мм
Положение клеммы ЗИГ-ЗАГ ЗИГ-ЗАГ
Время при максимальной максимальной температуре оплавления (с) НЕ УКАЗАНО
Базовое число соответствует 2 1
Максимальная рабочая температура 70 ° С
Рабочая температура - мин. -25 ° С
Температурный класс ДРУГИЕ

Сравните TDA2030H с альтернативами

Сравните TDA2030 с альтернативами

TDA2030 Audio Amplifier, Datasheet, Pinout, Features & Applications

Привет народ! Приветствую вас на борту.Рад тебя видеть. Сегодня в этом посте я подробно расскажу о введении в TDA2030. Это устройство включает в себя микросхему звукового усилителя TDA2030, которая выдает выходную мощность 18 Вт с низким уровнем гармонических искажений. Я предлагаю вам прочитать этот пост до конца, а я проведу вас через все Введение в TDA2030, охватывающее распиновку, техническое описание, функции и приложения. Приступим.

Введение в TDA2030
  • TDA2030 - это монолитная интегральная схема, которая поставляется в пентаваттном корпусе и в основном используется в качестве усилителя низкочастотного класса AB.
  • Аудиоусилитель - это базовая схема, используемая для усиления аудиосигнала, полученного через такое устройство, как микрофон.
  • Звуковые усилители широко используются во множестве приложений, включая Hi-Fi устройства, радиопередатчики, говорящие игрушки, домашние аудиосистемы, роботов, а также в качестве акустического оружия для военных целей.
  • Основное назначение усилителя - преобразовать электрический сигнал в акустический. Любая схема, содержащая аудиосигнал, содержит на выходе и входе усилитель звука.
  • TDA 2030 способен генерировать выходную мощность 14 Вт (d = 0,5%) при 14 В / 4 Ом при ± 14 В или 28 В, обеспечивая выходную мощность 8 Вт на 8 Ом и 12 Вт на нагрузке 4 Ом.
  • Этот модуль имеет широкий диапазон напряжения питания до 36 В.
  • Он работает от одиночного или раздельного источника питания и схемы защиты от коротких замыканий и обеспечивает тепловое отключение.
  • Настройки защиты от короткого замыкания автоматически ограничивают рассеиваемую мощность, сохраняя рабочую точку выходного транзистора в безопасном рабочем диапазоне.
  • TDA2030 обеспечивает высокий выходной ток и очень низкий уровень кроссовера и гармонических искажений.
  • Он также имеет встроенные клеммные колодки для динамиков и встроенный индикатор питания, который указывает на работу этого устройства при подаче питания на этот модуль.
  • Это устройство обеспечивает диапазон температур хранения и перехода от -40 до 150 C.
  • Дифференциальное входное напряжение + -15 В, пиковый выходной ток 3,5 А, рассеиваемая мощность 20 Вт.

TDA2030 Лист данных Перед тем, как применить это устройство в своем проекте, целесообразно просмотреть техническое описание компонента, в котором указаны его основные характеристики.Щелкните ссылку ниже и загрузите техническое описание TDA2030.

TDA2030 Распиновка На следующем рисунке показана распиновка TDA2030.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
