AVR-STM-C++: Усилитель звука на lm358

Пришла мне в голову идея собрать на lm358 усилитель для наушников. Идея вызвана тем, что мне срочно понадобился прибор для проверки операционных усилителей, а поскольку осциллографа у меня на данный момент нет, то решил собрать такой прибор своими руками. В качестве прибора будет выступать унч на lm358, так как именно этот ОУ мне надо проверить.
Для начала посмотрим характеристики LM358. Для этого найдем даташит на этот ОУ и обратим внимания на вот эту таблицу.

Из таблицы мы видим, каким напряжением можно питать lm358, это от 3 вольт до 30 при однополярном питании. Мой выбор остановился на 5 вольтах, так как это напряжение можно взять откуда угодно — хоть с порта USB, хоть с павербанка.
Дальше надо определится со схемой, это будет классическая схема усилителя на ОУ с отрицательной обратной связью. За основу возьмем схему из даташита и немного ее доработаем.

Резисторы RG и RF отвечают за глубину обратной связи, регулируя коэффициент усиления.

Резистор RIN ограничивает входной сигнал. Перед RIN поставим конденсатор, дабы отсечь постоянный ток, а RG можно сделать переменным, чтоб регулировать громкость. По питанию в обязательном порядке поставим электролитический конденсатор для того, чтоб не было краткосрочных просадок напряжения питания.

После сборки тестового образца звук был настолько ужасным, что схему пришлось существенно переделать. В итоге от того примера, что в datasheet, пришлось немного отступить. Путем вычислений а так же проб и ошибок сформировалась вот такая вот схема. Получился полноценный усилитель, который я нагрузил не наушниками, а 15-ти ваттными колонками сопротивлением 4 Ома. Усилитель конечно же не выдаст подобной мощности, просто эти колонки были в наличии.

Схема усилителя на LM358

Давайте разберем эту схему по порядку, что и зачем тут стоит. Первым делом начнем с конденсаторов C1 и C2. Изначально планировалось поставить керамические конденсаторы небольшой емкости, но практика показала, что лучше всего подошли конденсаторы большой емкости.

Сначала поставил на 1 mF неполярный и это привело к громадным искажениям, при попытке подать сигнал в обход конденсатора искажения пропадали. Пробовал различные конденсаторы, в итоге лучше всего звучат электролитические конденсаторы, которые покупались мной для материнской платы. Возможно дело в ESR или в коэффициенте гармоник, которые напрямую зависят от качества конденсаторов и эти просто оказались более качественными, нежели остальные имеющиеся. К сожалению, замерить ESR или коэффициент вносимых гармоник не представляется возможным из-за отсутствия соответствующей измерительной аппаратуры.

Резисторы R1 и R2 на 22 Ома поставил дабы компенсировать высокое входное сопротивление микросхемы, выбор номинала обусловлен сопротивлением наушников, вместо которых подключается данный усилитель.

Резисторы R3, R4, R5 и R6 формируют отрицательную обратную связь. Изменяя значения резисторов R3 и R4 можно регулировать громкость, поэтому вместо них можно поставить один переменный сдвоенный резистор.

Я предпочел поставить постоянный и регулировать громкость на телефоне, к которому подключал данный усилитель.

Конденсаторы C3 и C4 емкостью 0,47 микрофарад выступают фильтрами, без них очень сильные искажения на высоких частотах. Это электролитические конденсаторы китайского производства и я подозреваю, что именно из-за своего качества (ESR и высокий коэффициент вносимых гармоник) они делают звук качественнее. Это как раз тот случай, когда плохое качество деталей улучшает схему. Хотя может быть я ошибаюсь и они просто выступают в роли фильтра.
Если поставить параллельно R5 и C3 переменный резистор номиналом 10-50 кОм и конденсатор 47 нанофарад, можно получить фильтр высоких частот. Получится усилитель с регулятором баса, но для этого такое же изменения надо внести и во второй канал.

Переходим к конденсаторам C5 и C6. Они отфильтровывают постоянный ток на выходе усилителя, и с ними та же ситуация, что и с конденсаторами на входе. Поставил те, которые предназначались для установки на материнскую плату компьютера, с другими попросту растут искажения. И это даже учитывая то, что данные электролиты я покупал лет 7-10 назад и за период хранения их характеристики должны были бы ухудшиться.

Резисторы R7 и R8 компенсируют низкий импеданс нагрузки, без них очень сильные искажения. Поставил номиналом в 22 Ома, по примеру тех же наушников.

В качестве нагрузки выступают советские колонки 15 ватт — то, что было в наличии. Звук вполне приличный, на максимуме громкости телефона есть искажения, но уже на 70-80 процентах их нет. Вместо колонок можно смело подключать наушники, только изменить номинал резисторов на выходе до 5-10 Ом, например. Хотя можно и не изменять, дабы не сжечь наушники или не оглохнуть самому.

Микросхема LM358P китайского производства, заказана с али.
Усилитель собран на макетной плате, вот что получилось в итоге.

На схеме не указан конденсатор, который я поставил между плюсом и минусом питания, это электролит на 470 микрофарад. Питал сей девайс от обычной телефонной зарядки 5 V 750 mA, замеры показали, что просадок напряжения нет и потребления тока совсем смехотворное — 10-15 mA. С оглядкой на то, что в схеме на входе и выходе стоят конденсаторы на 10 вольт, я все же рискнул подать питание 12 вольт, дабы посмотреть как изменится звук. Усилитель выдержал данное испытание более чем достойно, увеличив немного громкость звучания и при этом не внося искажений в звук. Потребление по току увеличилось до 20 mA.

В заключение скажу, что если вам нужен стенд для проверки операционных усилителей, то этот усилитель звука с однополярным питанием вполне подходящий вариант. С учетом того, что схема собрана на макетной плате, то для проверки большого количества LM358 просто вытаскиваем одну микросхему и ставим вместо нее другую. Если выполнить все на печатной плате — то надо ставить dip-панельку для удобства замены микросхем.
Что касается сложности — то собрать своими руками на коленке за 20 минут при наличии необходимых деталей даже ребенок сможет.

Операционный усилитель LM358 DIP8 1лот-1шт (K8)

Операционный усилитель LM358 DIP8 1лот1шт.

LM358P LM358N LM358 358 DIP8 операционный усилитель IC

Микросхема LM358 в одном корпусе содержит два независимых маломощных операционных усилителя с высоким коэффициентом усиления и частотной компенсацией. Отличается низким потреблением тока. Особенность данного усилителя – возможность работать в схемах с однополярным питанием от 3 до 32 вольт. Выход имеет защиту от короткого замыкания.

Описание  операционного усилителя LM358

Область применения — в качестве усилительного преобразователя, в схемах преобразования постоянного напряжения, и во всех стандартных схемах, где используются операционные усилители, как с однополярным питающим напряжением, так и двухполярным.

Технические характеристики LM358

  • Однополярное питание: от 3 В до 32 В.
  • Двухполярное питание: ± 1,5 до ± 16 В.
  • Ток потребления: 0,7 мА.
  • Синфазное входное напряжение: 3 мВ.
  • Дифференциальное входное напряжение: 32 В.
  • Синфазный входной ток: 20 нА.
  • Дифференциальный входной ток: 2 нА.
  • Дифференциальный коэффициент усиления по напряжению: 100 дБ.
  • Размах выходного напряжения: от 0 В до VCC — 1,5 В.
  • Коэффициент гармонических искажений: 0,02%.
  • Максимальная скорость нарастания выходного сигнала: 0,6 В/мкс.
  • Частота единичного усиления (с температурной компенсацией): 1,0 МГц.
  • Максимальная рассеиваемая мощность: 830 мВт.
  • Диапазон рабочих температур: 0…70 гр.С.

Габаритные размеры и назначения выводов LM358 (LM358N)

Аналоги LM358

Ниже приведен список зарубежных и отечественных аналогов операционного усилителя LM358:

  • GL358
  • NE532
  • OP221
  • OP290
  • OP295
  • TA75358P
  • UPC358C
  • AN6561
  • CA358E
  • HA17904
  • КР1040УД1 (отечественный аналог)
  • КР1053УД2 (отечественный аналог)
  • КР1401УД5 (отечественный аналог)

Примеры применения (схемы включения) усилителя LM358

Простой неинвертирующий усилитель

Источник опорного напряжения

Источник опорного напряжения — один из основных узлов электронных устройств, который обеспечивает на своём выходе сверхстабильное значение постоянного напряжения. Источник опорного напряжения используется для установки значения выходного напряжения во всевозможных стабилизаторах, блоках питания, применяется в аналого-цифровых преобразователях, в схемах измерения различных физических величин таких как температура, освещенность, влажность и так далее.

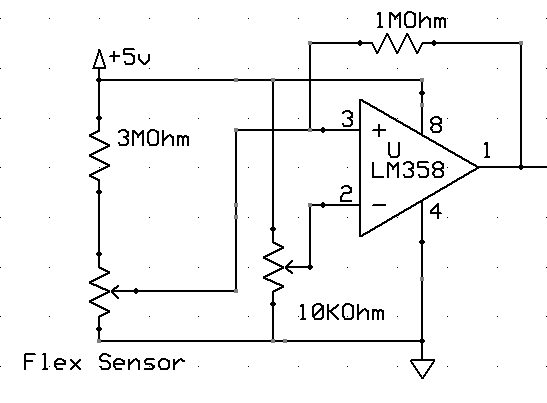

 Компаратор с гистерезисом

Допустим, что потенциал, поступающий на инвертирующий вход, плавно возрастает. При достижении его уровня чуть выше опорного (Vh -Vref), на выходе компаратора возникнет высокий логический уровень. Если после этого входной потенциал начнет медленно снижаться, то выход компаратора переключится на низкий логический  уровень при значении немного ниже опорного (Vref – Vl). В данном примере разница между (Vh -Vref) и (Vref – Vl)  будет значение гистерезиса.

Генератор синусоидального сигнала с мостом Вина

Мостовой генератор Вина (Wien bridge oscillator) — является одним из видов электронного генератора, который генерирует волны синусоидальной формы. Он может генерировать широкий спектр частот. Генератор основан на мостовой схеме, изначально разработанной Максом Виеном в 1891 году. Класический генератор Вина состоит из четырех резисторов и двух конденсаторов. Генератор можно также рассматривать в качестве прямого усилителя в сочетании с полосовым фильтром, который обеспечивает положительную обратную связь.

 Дифференциальный усилитель на LM358

Назначение данной схемы — усиление разности двух входящих сигналов, при этом каждый из них умножается на определенную постоянную величину.

Дифференциальный усилитель — это хорошо известная электрическая схема, применяемая для усиления разности напряжений 2-х сигналов, поступающих на его входы. В теоретической модели дифференциального усилителя величина выходного сигнала не зависит от величины каждого отдельного входного сигнала, а зависит строго от их разности.

Функциональный генератор

Данный функциональный генератор вырабатывает сигналы треугольной и прямоугольной формы.

Генератор прямоугольных импульсов на LM358

В качестве примера использования  приведем схему микрофонного усилителя на LM358:

LMV324IPWR Quad низковольтный операционный усилитель Rail-to-Rail с выходом TI

описание

Устройства LMV321, LMV358, LMV324 и LMV324S представляют собой одноканальные, двухканальные и четырехканальные операционные усилители низкого напряжения (от 2,7 В до 5,5 В) с размахом выходного напряжения Rail-to-Rail. Для приложений, требующих работы при низком напряжении, экономии места и низкой стоимости, эти устройства являются наиболее экономичным решением. Эти усилители предназначены для работы при низком напряжении (от 2,7 В до 5 В), а их рабочие характеристики соответствуют или превосходят устройства LM358 и LM324, а диапазон рабочего напряжения составляет от 5 В до 30 В. Размер корпуса составляет только половину светодиода. В корпусе DBV (SOT-23) эти устройства могут использоваться в различных приложениях.


характерная черта

2,7 В и 5 В
Работа от -40 ° C до 125 ° C
Режим отключения с низким энергопотреблением (LMV324S)
Без кроссоверных искажений
Низкий ток источника питания
LMV321: обычно 130 мкА
LMV358: обычно 210 мкА
LMV324: типичное значение 410 мкА
LMV324S: типичное значение 410 мкА
Размах выхода Rail-to-Rail

Защита от электростатического разряда превышает JESD 22
Модель человеческого тела 2000-V
Модель зарядного устройства на 1000 В

заявление

• Настольный компьютер VSSOP
• HVAC: отопление, вентиляция и кондиционирование LMV358 VSSOP
• Управление двигателем: индукция переменного тока TSSOP
• Портативный медиаплеер — это конец таблицы данных.
• Питание: телекоммуникационный модуль постоянного / постоянного тока: цифровой
• Профессиональный аудиомикшер.
• Холодильник
• Стиральная машина: высокого и низкого уровня.

особенности

1 • Характеристики 2,7 В и 5 В Устройства LMV321, LMV358, LMV324 и LMV324S имеют одно-, двух- и четырехкратное низковольтное напряжение.
• Операционный усилитель от -40 до 125 ° C (от 2,7 до 5,5 В) с Rail-to-Rail
• Размах выходного сигнала в режиме отключения с низким энергопотреблением (LMV324S). Это оборудование стоит дороже всего.

• Эффективное решение без кроссоверных искажений для низковольтных приложений.
требует работы, экономии места и низкой стоимости.
• Низкий ток питания. Эти усилители предназначены для работы с низким уровнем

  • LMV321: рабочее напряжение 130 мкА (от 2,7 В до 5 В), высокая производительность
  • LMV358: типичные характеристики 210 мкА соответствуют или превышают LM358 и
    Диапазон рабочего напряжения устройства LM324 составляет от 5 В до 30 В.-LMV324: типичный корпус 410 мкА, размер составляет только половину его размера
  • LMV324S: типовой корпус DBV (SOT-23) 410 мкА, эти устройства можно использовать
    • Выходное качание «Rail-to-Rail» подходит для различных применений.
    • Защита от электростатического разряда превышает JESD 22
    Информация об устройстве (1)
  • Модель человеческого тела 2000-V
    Номер детали, размер корпуса (PIN) упаковки
  • Зарядное устройство на 1000 В, модель LMV324 SOIC (14) 8,65 мм × 3,91 мм
    SOT-23 (5) 2,90 мм × 1,60 мм 2 Применение LMV321
    SC-70(5)2. 00 mm×1.25 mm
    • Настольный компьютер VSSOP (8) 2,30 мм × 2,00 мм
    • HVAC: отопление, вентиляция и кондиционирование LMV358 VSSOP (8) 3,00 мм × 3,00 мм
    • Управление двигателем: индукционный TSSOP переменного тока (8) 3,00 мм × 4,40 мм
    • Нетбук (1) Все доступные пакеты см. в приложении для заказа.
    • Портативный мультимедийный проигрыватель — это конец спецификации.
    • Источник питания: модуль постоянного / постоянного тока для телекоммуникационных компаний: цифровой
    • Профессиональный аудиомикшер.
    • Холодильник
    • Стиральная машина: высокого и низкого уровня.

Функция булавки

LMV358 LMV321 LMV324 LMV324S Описание модели
Имя D, DDU, DBV или DCK D или PW D или PW DGK, PW
3/4 SHDN — 9 Я выключаю (низкий логический уровень) / включаю (высокий логический уровень)
1/2 SHDN — 8 I Выключение (низкий логический уровень) / включение (высокий логический уровень)

1IN + 3 1 3 3 I Неинвертирующий вход
1IN- 2 3 2 2 I инвертирующий вход
2IN + 5-5 5 I Неинвертирующий вход
2IN- 6-6 6 I инвертирующий вход
2OUT 7-7 7 O выход
3IN + — 10 12 I неинвертирующий вход
3IN — 9 11 I инвертирующий вход
3OUT — выход 8 10 O
4IN + — 12 14 I Неинвертирующий вход
4IN — 13 15 I инвертирующий вход
4OUT — выход 14 16 O
GND 4 2 11 13-отрицательный источник питания
OUT 1 4 1 1 O OUT
VCC + 8 5 4 4-положительный источник питания

MIN MAX UNIT
Напряжение источника питания VCC (2) 5,5 В.
Напряжение дифференциального входа VID (3) ± 5,5 В.
VI
Диапазон входного напряжения (любой вход) -0,2 5,7 В
При TA = 25 ° C или ниже продолжительность короткого замыкания выхода (один усилитель) на землю (4) неограниченно VCC≤5,5 В
Рабочая температура виртуального перехода TJ 150 ° C
MIN MAX UNIT
Напряжение источника питания VCC (одиночный источник питания) 2,7 5,5 В
VCC = 2.7 V 1.7
Уровень напряжения включения усилителя VIH (LMV324S) (2) В
VCC = 5 V 3.5
VCC = 2.7 V 0.7
Напряжение выключения усилителя VIL (LMV324S) В
VCC = 5 V 1.5
Моя температура (LMV321,
LMV358,LMV324,-40 125
LMV321IDCK) TA рабочая температура наружного воздуха, ° C
Моя температура (LMV324S) -40 85
Q температура-40 125

TI FAE: 13723714328
Электрические характеристики: VCC + = 2,7 В
VCC + = 2,7 В, TA = 25 ° C (если не указано иное)
Условие проверки параметров MIN TYP (1) MAX UNIT
Напряжение смещения входа VIO 1,7 7 мВ
Средний температурный коэффициент
αVIO5μV/°C
Входное напряжение смещения
Входной ток смещения IIB 11 250 нА
Входной ток смещения IIO 5 50 нА
Коэффициент подавления синфазного сигнала CMRR VCM = от 0 до 1,7 В 50 63 дБ
Коэффициент подавления напряжения источника питания kSVR VCC = от 2,7 В до 5 В, VO = 1 В 50 60 дБ
Синфазное входное напряжение 0-0,2
VICRCMRR≥50dB V.
Диапазон 1,9 1,7
VCC-100 VCC-10 высокого уровня
Размах выходного сигнала VO RL = от 10 кОм до 1,35 В мВ
Низкий уровень 60 180
LMV321I 80 170
LMV358I (два усилителя) 140 340 Ток источника питания ICC мкА
LMV324I и LMV324SI 260 680 (все четыре усилителя)
Полоса пропускания с единичным усилением B1 CL = 200 пФ 1 МГц
Φm запас по фазе 60 градусов
Запас усиления Gm составляет 10 дБ
Vn эквивалент входного шумового напряжения f = 1 кГц 46 нВ / √Гц
При эквивалентном входном токе шума f = 1 кГц 0,17 пА / √Гц
