Обзор на оригинальные микросхемы LM1875T и УНЧ на их основе. Микросхемы и другие компоненты были куплены в магазине радиодеталей Mouser Electonics.

Mouser Electronics — один из крупнейших дистрибьюторов электронных компонентов. Компания основана в США в 1964 году — en.wikipedia.org/wiki/Mouser_Electronics. Сейчас компания представлена во многих странах, есть европейское (Мюнхен) и восточно-европейское (Прага) представительство со своими складами, есть и российское представительство — компания PM Electronics в Санкт-Петербурге (http://pmelectronics.ru/). Для россиян заказы собираются в Мюнхене, потом отправляются в PM Electronics в Санкт-Петербурге и далее курьером отправляются покупателю. Все денежные расчеты делаются с PM Electronics. Вот такое международное сотрудничество.

Плюсы Mouser Electronics:
1. Огромный выбор электронных компонентов. Все оригинальное — компания работает напрямую с производителями.
2. Работают с физическими лицами.
3. Бесплатная доставка при заказе больше 60$.
4. Отличный и удобный сайт — поиск и выбор по разным параметрам компонентов (параметры, размеры, производители, тип выводов и прочее). Ко всем компонентам можно посмотреть даташиты.

5. Нет сбора за упаковку деталей.
6. Возможность подбора компонентов в разные корзины для разных проектов.
7. Упаковка в отдельный антистатический пакетик каждого типа компонентов.

Минусы:
1. Дорого + накрутка российского представителя PM Electronics.
2. Доставка после заказа — 3-4 недели.
3. Оплата сразу после заказа.
4. Иногда нет на складе выбранных компонентов, хотя по базе на сайте компоненты есть на складе. PM Electronics предлагает либо вернуть деньги за компоненты, либо сделать замену компонентов, либо ждать, когда на склад прибудут.
5. Некоторые компоненты не поставляют в Россию из-за санкций.
6. Для россиян невозможно отследить процесс формирования и доставки заказов.
7. Оплата только банковским переводом.

Заходим на сайт ru.mouser.com/

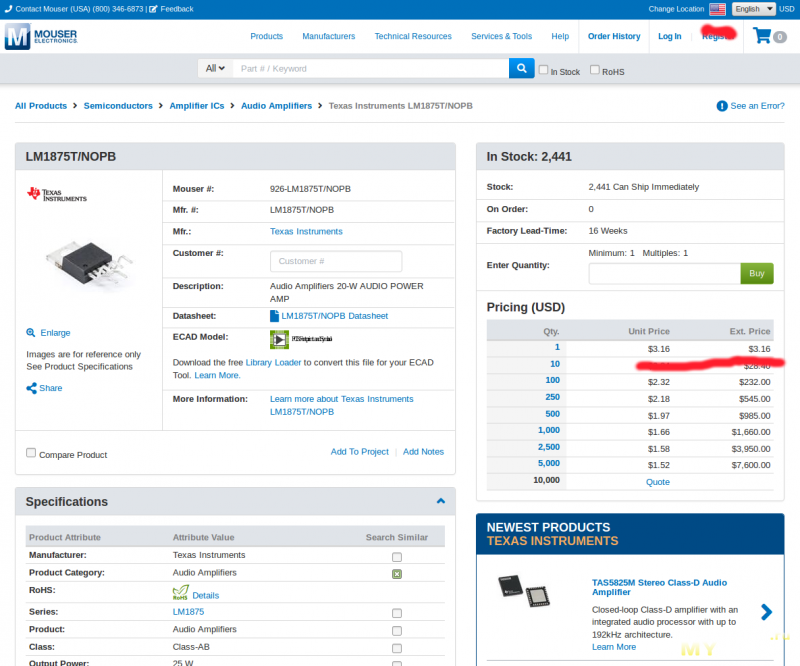

В поиске набираем LM1875 и получаем выбор:


При выборе компонентов нужно обратить внимание
1. На цену.
2. На наличие на складе — выбирайте только те компоненты, что есть на складе. Чем больше компонентов на складе — чем лучше.
3. Для европейцев (и возможно еще кому-то) важно расположение склада — за компоненты на складе в США придется доплачивать таможенные пошлины.
4. На производителя — некоторые компоненты производят несколько различных производителей.
5. На размеры, расположение выводов, тип корпуса и прочее.

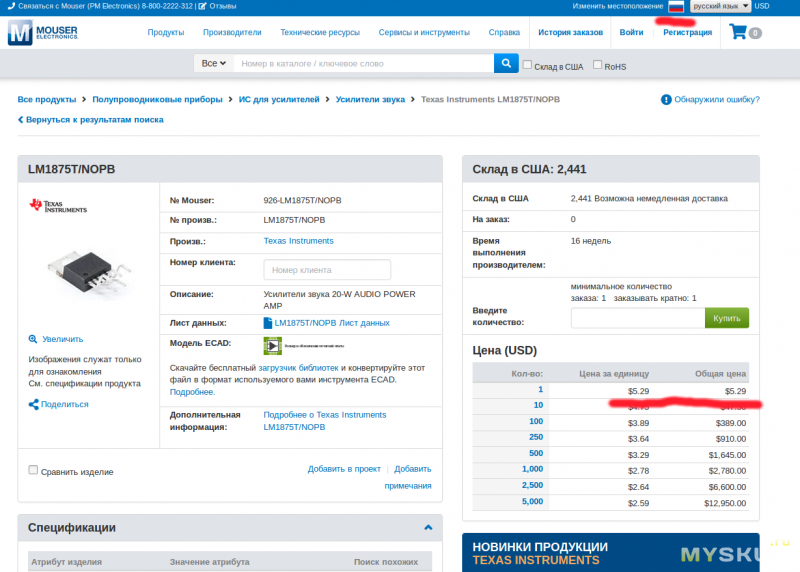

Цены для россиян и, например, американцев отличаются (привет таможенным пошлинам и PM Electronics)

Для россиян:

Для американцев:

Так что, для заказов по цене больше 100$ есть смысл заказывать через посредников майл-форвардов из США.

Что заказывать у Маузера — микросхемы, ОУ, полупроводники (оригинальные мощные транзисторы, диодные мосты, диоды Шотки и т.д.), конденсаторы фирменные ELNA, Nichicon, Wima etc.

Далее выбираем товар, отправляем в корзину. Заказ для бесплатной доставки нужно набрать на цену больше 60$. После выбора всех компонентов, заходим в корзину, проверяем и подтверждаем заказ. Через некоторе время на электронную приходит письмо с подтверждением заказа от мюнхенского отделения Mouser Electronics и сообщением, что заказ передан PM Electronics. Через некоторое время (1-2 дня) приходит сообщение на электронную почту от менеджера PM Electronics с предложением оплатить счет банковским переводом в течении 3 дней и сам счет. Оплачиваю из Сбербанка Онлайн переводом организации и указываю в сообщении номер счета. Фото с экрана отправляю менеджеру. Если все ок, примерно через две-три недели приходит сообщение, что заказ пришел в PM Electronics и посылка готова к отправке курьером в ваш город. И СМС от курьерской службы. Примерно через 5-7 дней объявляется курьер в вашем городе (звонит на телефон). Сообщает: готов доставить посылку по указанному при регистрации адресу. При вручении курьером посылки паспорт не спрашивают — так отдают.

Микросхема LM1875T — одноканальный высококачественный усилитель низкой частоты класса АВ с мощностью до 20 Ватт- даташит тут www.ti.com/general/docs/suppproductinfo.tsp?distId=26&gotoUrl=http%3A%2F%2Fwww.ti.com%2Flit%2Fgpn%2Flm1875

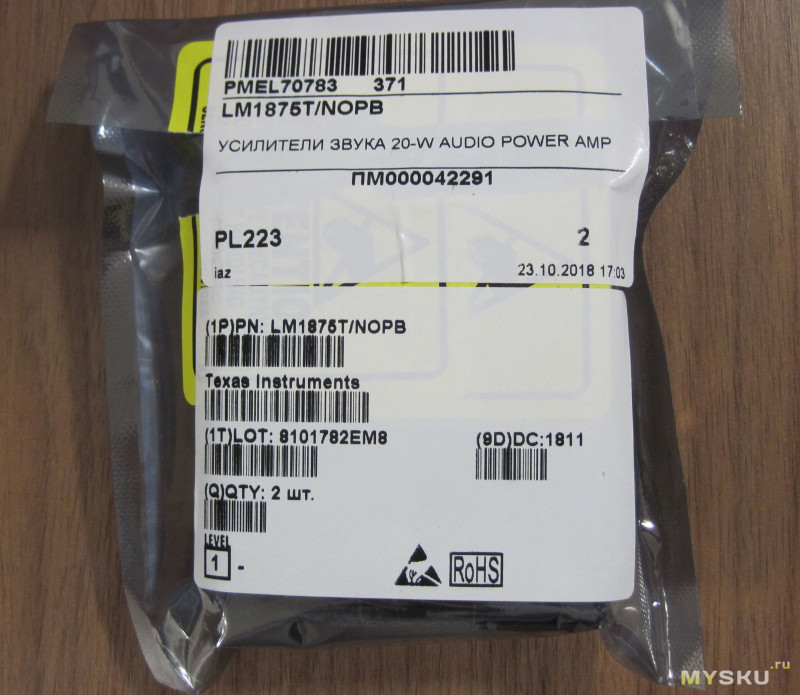

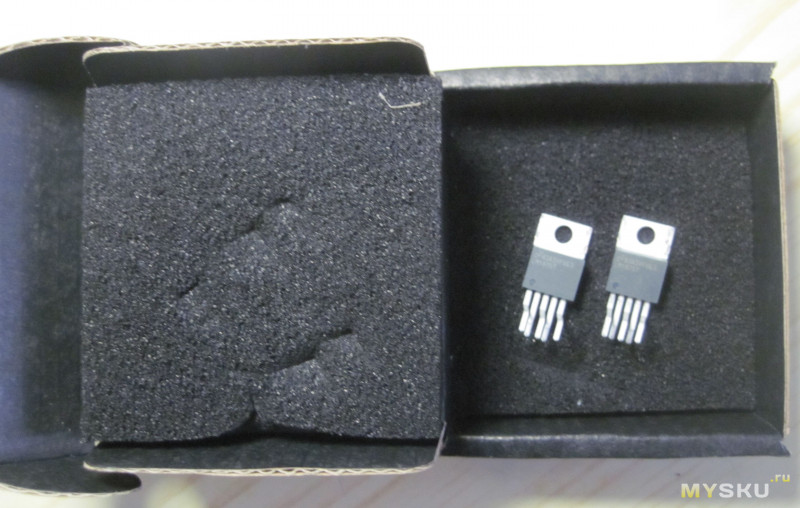

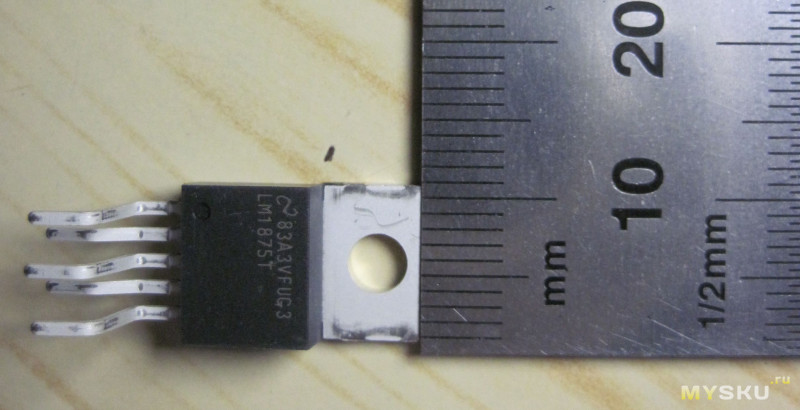

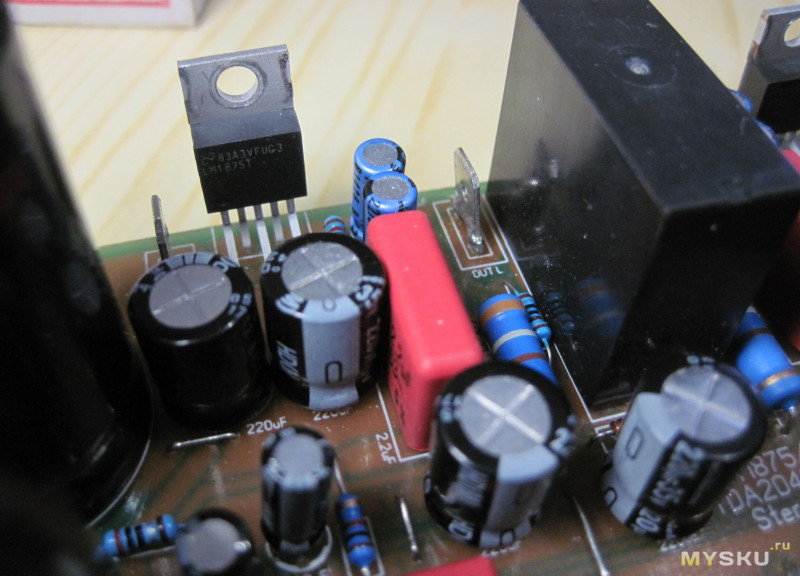

Микросхема пришла в таком виде:

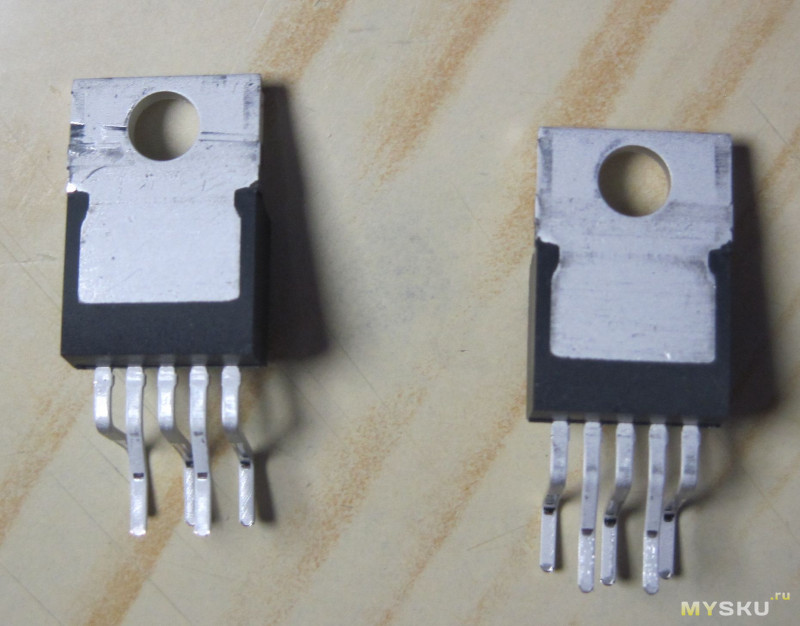

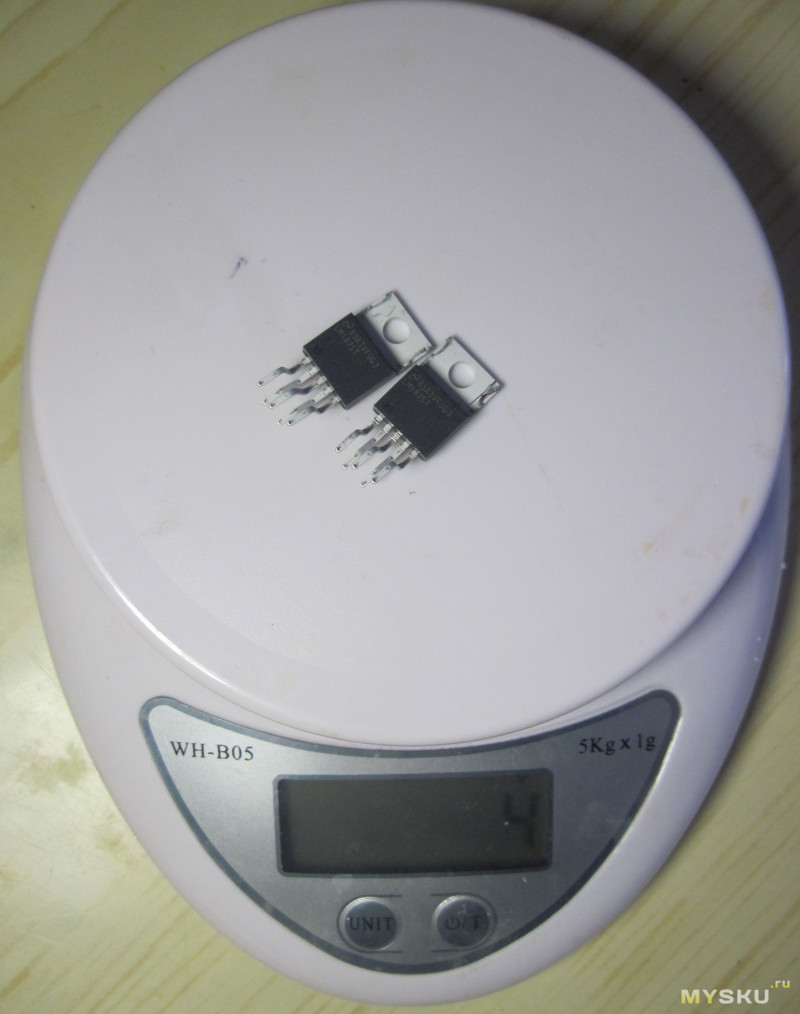

Выводы микросхемы не паяны, но поцарапаны — моя версия: микросхема была тестирована на стенде перед упаковкой.

Микросхемы и остальные детали (ОУ, конденсаторы) покупались под проект усилителя мощности из этого топика с «Паяльника»:

Усилитель на LM1875 с тембрблоком и встроенной защитой на одной плате.
Печатные платы заказал на www.allpcb.com/ — вместо 5 штук прислали 6 штук — если кому-то интересен этот проект — пишите — пришлю свободные платы. Лайку брал с форума. Выводы под некоторые компоненты пришлось рассверливать:

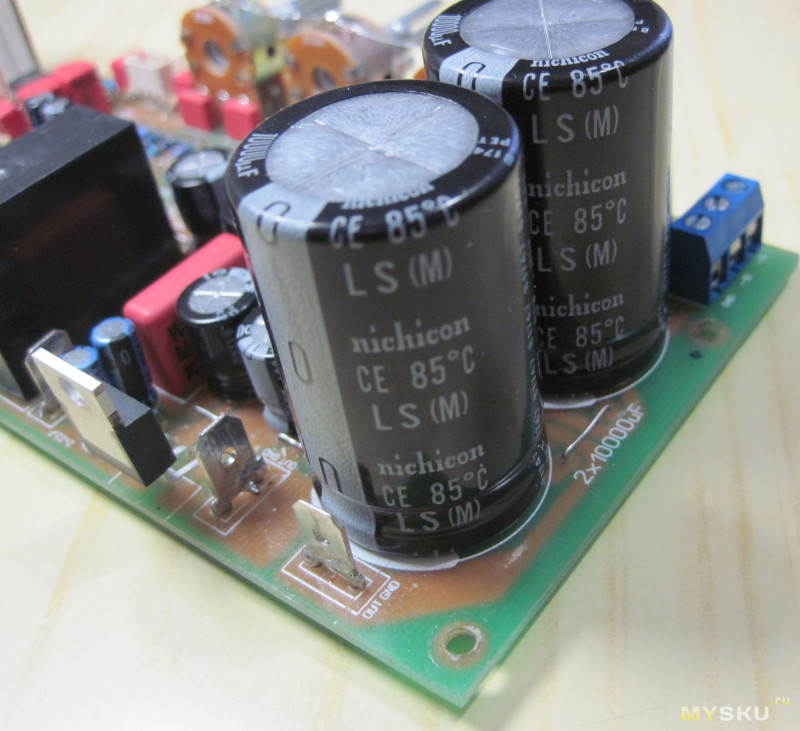

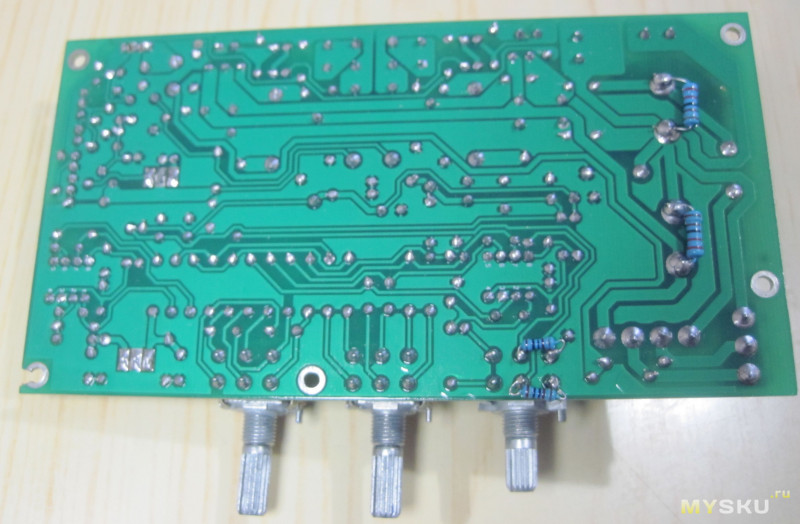

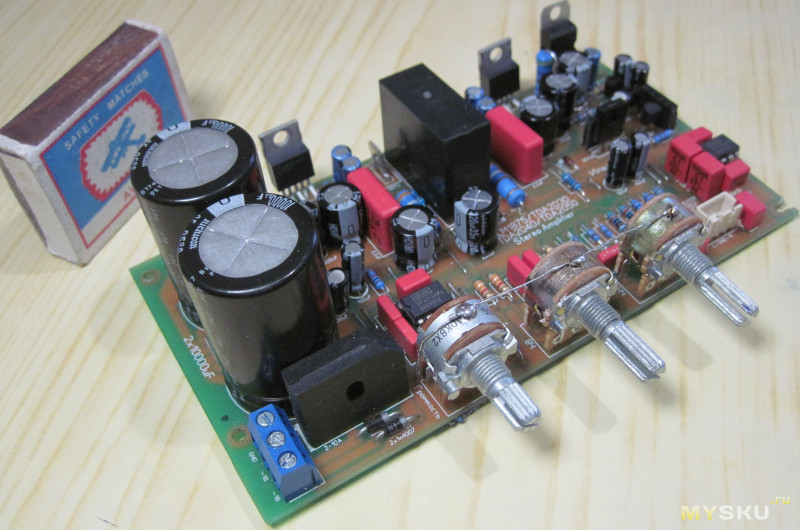

Спаянный усилитель:

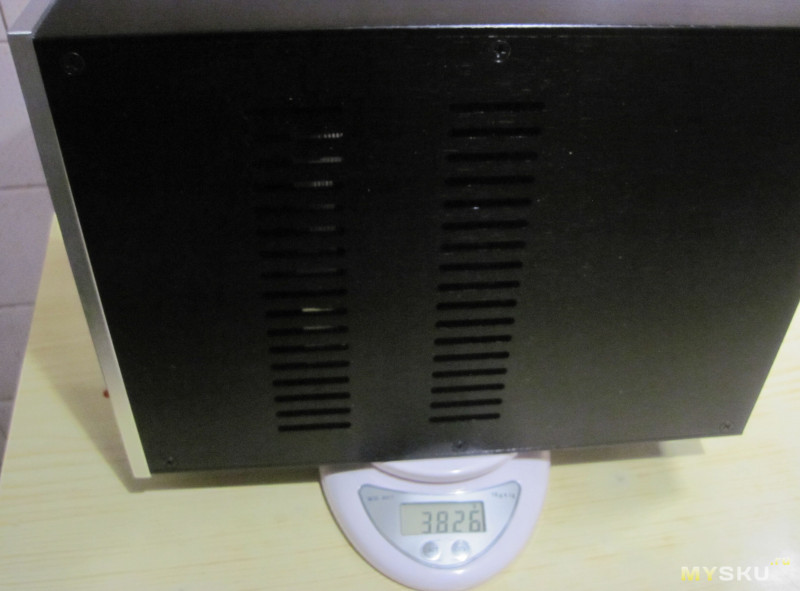

Корпус для усилителя покупал на ebay — ebay.com/itm/322538994572

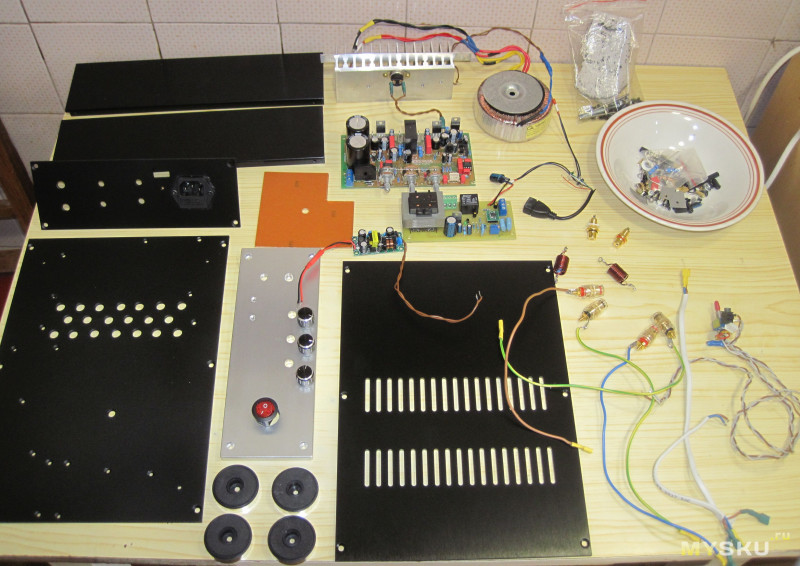

Перед сборкой:

Надписи перед наклеиванием:

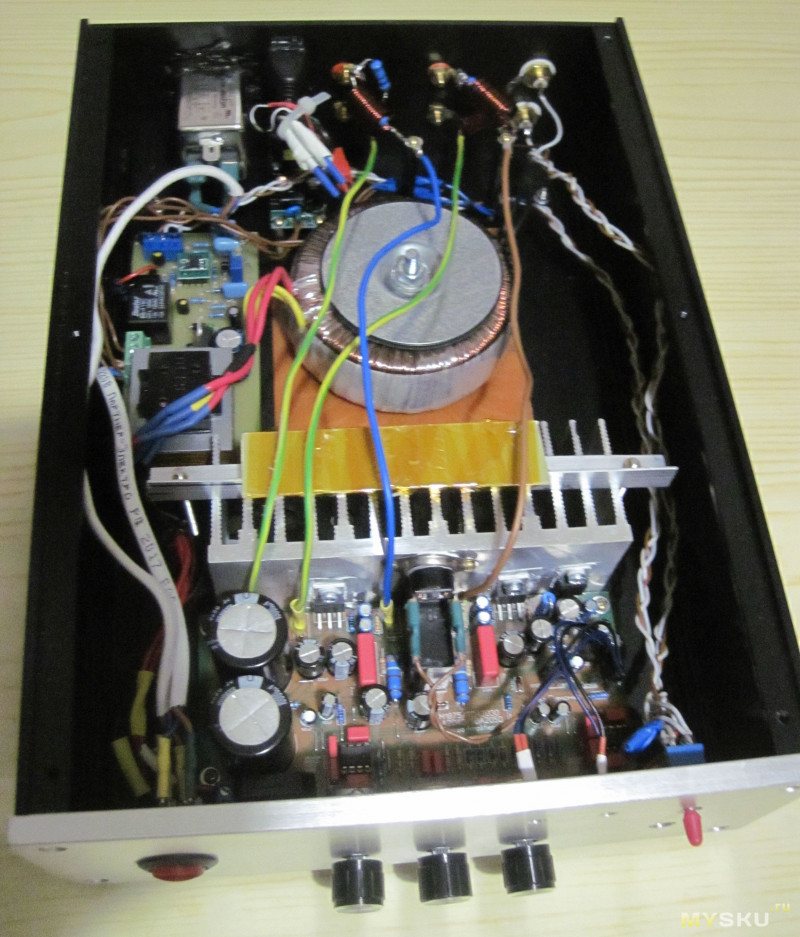

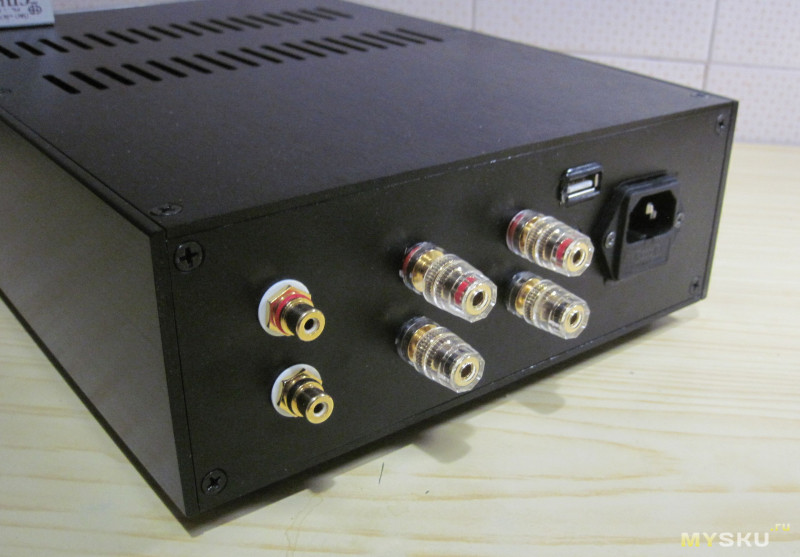

Собранный УНЧ:

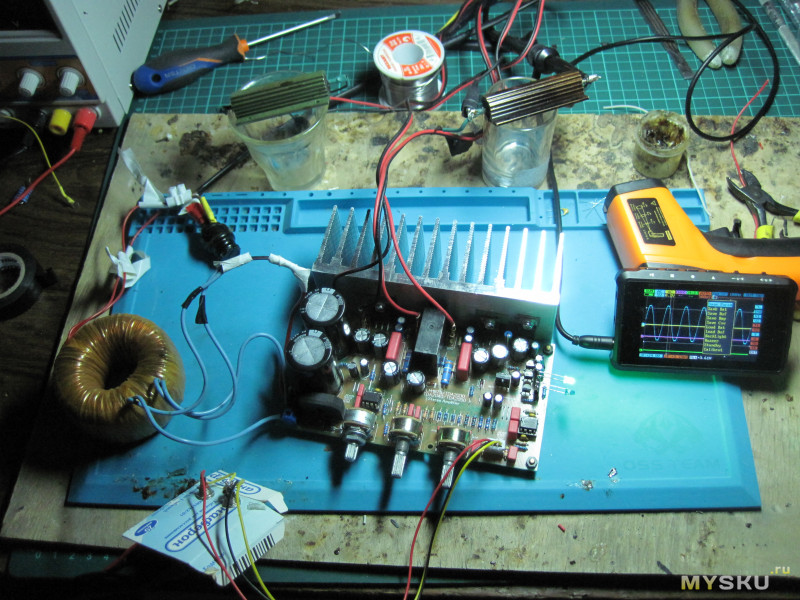

Измерения на нагрузку 8 Ом. Питание — трансформатор с двумя обмотками по 12 Вольт. Мощность Pmax=16 Ватт, Pср=8Ватт:

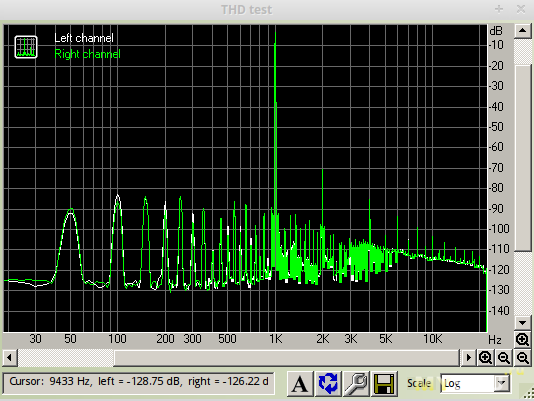

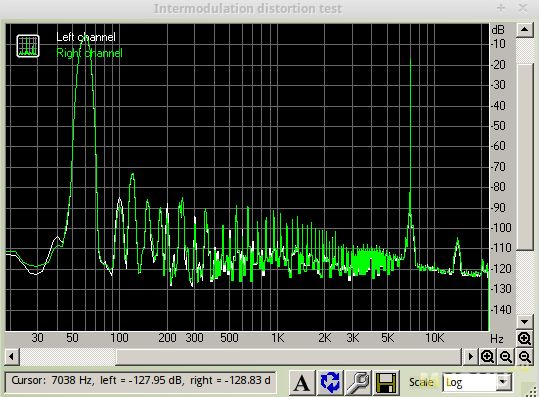

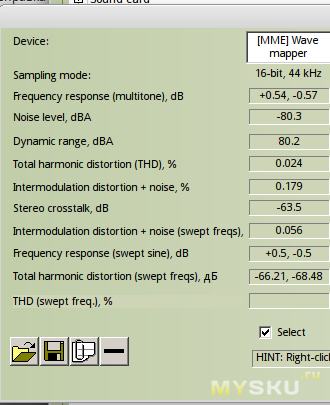

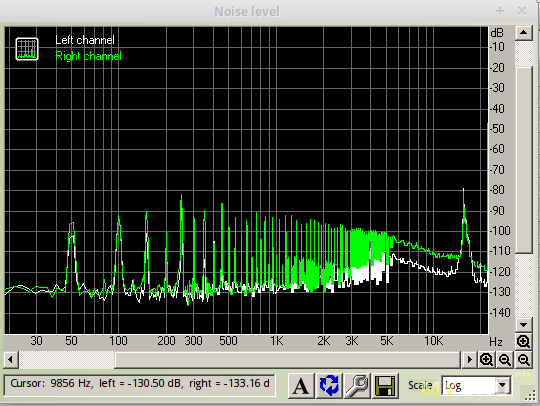

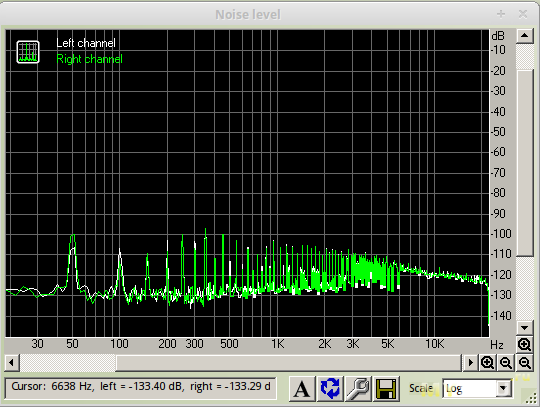

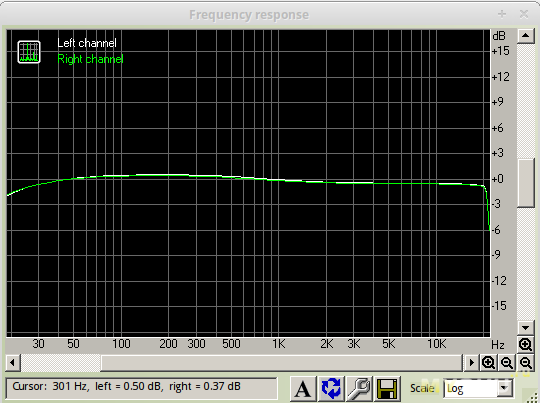

RMAA:




Достаточно средненькие характеристики получились.

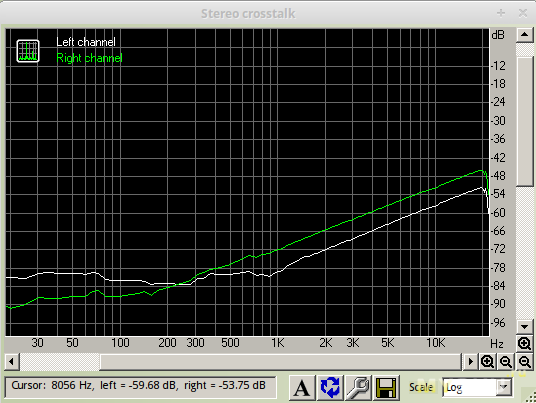

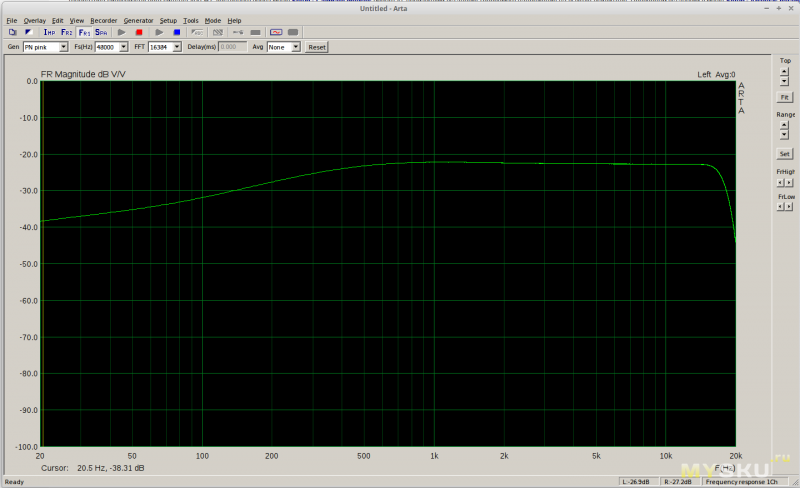

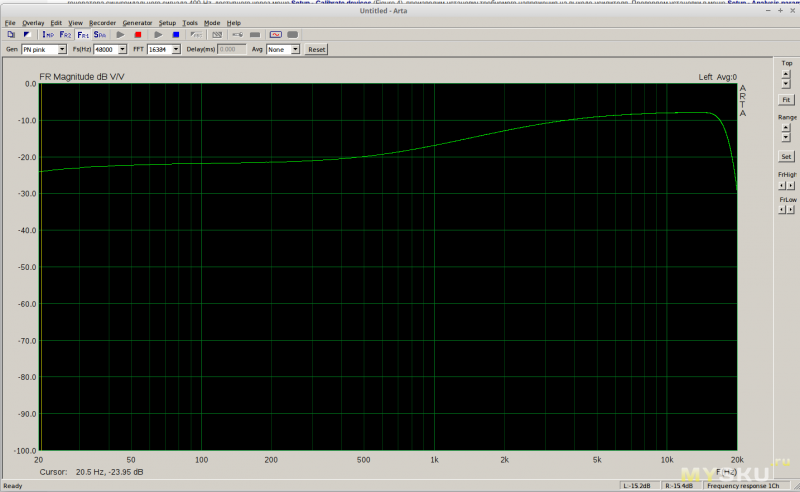

Измерения регулятора тембра:




По звуку — играет хорошо. Фона нет, тембр регулируется. Искажения не слышны.

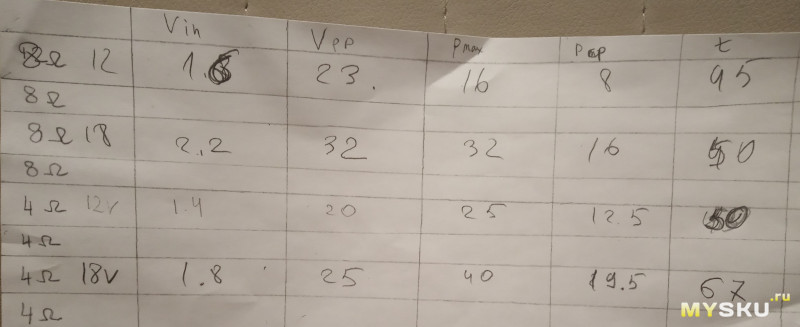

Выходная мощность зависит от напряжения питания:

У меня стоит трансформатор на 12 В. Первоначально усилитель планировалось использовать для колонок от магнитолы «Панасоник» и подключать к телевизору вместо встроенной аудиосистемы телевизора. Отсюда и небольшая мощность. Усилитель был готов на 80%. Но потом жизнь внесла свои коррективы. Решил все таки доделать. Так что УНЧ озвучивает теперь мою кухню.

10 шт. 100% оригинал LM1875T lm1875 TO220

• Up to 30 watts output power

• AVO typically 90 dB

Опрос: Изготавливали ли Вы что-нибудь своими руками? (Кол-во голосов: 1012)

Да, много чего

Да, было разок

Нет, пока изучаю для того, чтобы изготовить

Нет, не собираюсь

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

• Low distortion: 0.015%, 1 kHz, 20 W

• Wide power bandwidth: 70 kHz

• Protection for AC and DC short circuits to ground

• Thermal protection with parole circuit

• High current capability: 4A

• Wide supply range 16V-60V

• Internal output protection diodes

• 94 dB ripple rejection

• Plastic power package TO-220

LM1875  значительно превосходит многие ИМС аналогичного класса, выпускаемые другими производителями. Это действительно так, на сегодняшний день, производитель(National Semiconductor) — один из явных лидеров в этой области, владеющий уникальной технологией. Но самое главное – микросхемы от NS славятся своей высокой надежностью.
Аргументы за LM 1875:
1 — гораздо надежнее, чем TDA2030
2 — характеристики лучше, чем у TDA2030
Аргументы против TDA2030:
1 — эти ИМС имеют нехорошую привычку “ гореть “, хотя, это еще мягко сказано – сам был свидетелем того, как они ВЗРЫВАЮТСЯ, разбрасывая вокруг осколки корпуса.

2 — по такому немаловажному показателю как коэффициент нелинейных искажений, TDA2030 отстает от LM1875.
3 — в продажу часто поступают явные подделки от »левых » фирм (форма корпуса у подделок строго прямоугольная)
4 — даже среди фирменных изделий нередко встречается откровенный брак

Производитель обещает 25Вт на канал и 50Вт на сабвуфер.

Усилитель выполнен на одной микросхеме LM1875T от National Semiconductor. Эта  микросхема в сочетании с небольшой горсткой деталей за небольшие деньги, обеспечивает 20 Вт RMS на 4 Ом или 8 Ом. Более того, усилитель имеет отличные характеристики:

Диапазон частот (1 Вт RMS): 14 – 100000 Гц

Отношение сигнал/шум: 105 дБ

Гармонические искажения на 1 кГц при 20 Вт: 0,04%

Схема усилителя:

http://ldsound.ru/wp-content/uploads/2015/11/integratS_020-ldsound.ru-1.jpg

Схема блока питания:

http://ldsound.ru/wp-content/uploads/2015/11/integratS_020-ldsound.ru-6.jpg

Микросхема LM1875 имеет защиту от короткого замыкания выхода на землю, которая срабатывает при превышении током значения 4 А и SOA защиту.

Печатная плата

http://ldsound.ru/wp-content/uploads/2015/11/integratS_020-ldsound.ru-3.jpg

Монтажная плата:

http://ldsound.ru/wp-content/uploads/2015/11/integratS_020-ldsound.ru-2.jpg

Внешний вид собранной платы:

http://ldsound.ru/wp-content/uploads/2015/11/integratS_020-ldsound.ru-4.jpg

http://ldsound.ru/wp-content/uploads/2015/11/integratS_020-ldsound.ru-5.jpg

Автор: Peter Smith (siliconchip.com.au)

Микросхема LM1875 представляет собой высококачественный монофонический усилитель мощности низкой частоты, способный отдавать в нагрузку до 25 Ватт. Выходной каскад микросхемы работает в классе АВ. LM1875 отличается высокими звуковыми параметрами, стоит значительно дороже аналогичной микросхемы TDA2030, но качество звучания однозначно лучше последней.

Микросхему обычно используют в бытовых аудиосистемах, для питания широкополосной акустики или маломощного сабвуфера.

Неоднократно мною был собран и испытан усилитель на знаменитой микросхеме TDA2030. Схема была нестандартной, в ней помимо микросхемы были использованы дополнительные транзисторы. По сути, вся мощность падает на транзисторы, а сама микросхема работает в качестве драйвера. Должен заметит, что результат был не очень, при максимальной громкости транзисторы грелись очень сильно, звук был искажен до неузнаваемости, если кто решит собрать, то мой совет — используйте схему только для сабвуфера.
Пару дней назад решил еще раз собрать подобный усилитель, только на этот раз заменил выходные транзисторы и переделал схему, а в качестве драйвера использовал микросхему LM1875.
При мостовой схеме, усилитель на двух LM1875 способен развивать до 50 Ватт, а с выходными транзисторами до 70 Ватт!

В выходном каскаде использована комплементарная пара на мощных биполярных транзисторах типа 2SA1943 и 2SC5200. Эта пара стоит в окончательных каскадах множества транзисторных усилителей, такие как схема ЛАНЗАРА или МАРШАЛЛА ЛИЧА.

Катушка мотается на резисторе и содержит 10 витков провода с диаметром 0.,8мм. Резистор 10 Ом с мощностью 2 Ватт.

Входной конденсатор по вкусу, для сабвуфера следует применять пленочные конденсаторы с емкостью от 1 до 4.6 мкФ.
Все электролитические конденсаторы нужно подобрать с напряжением 35 Вольт и выше.
При желании, выходные транзисторы можно попробовать заменить на отечественные-КТ818/19 с одинаковыми буквами, но мощность и параметры усилителя упадут.
Питается усилитель от двухполярного источника, при питании от сетевых блоков питания уделяйте особое внимание конденсаторным фильтрам после выпрямителя, во избежания сетевых помех следует использовать емкость не менее 10.000 мкф в плече, входные провода желательно использовать экранированные.

Саму микросхему установил на небольшой отдельный теплоотвод, она работает как предварительный усилитель, поэтому сильно перегреваться не будет.
Транзисторы нуждаются в охлаждении, поскольку вся основная нагрузка на них, они укрепляются на теплоотвод обязательно через изоляционную прокладку, для лучшей теплоотдачи следует использовать термопасту.

Возможные замены:

Транзисторы выходного каскада можно заменить на отечественную пару КТ8101/КТ8102 с буквами А и Б, с ними будет работать даже лучше. Можно попробовать заменить на КТ818/19, о чем говорилось ранее, но это не лучший вариант.
Резисторы 0,22 Ом можно поставить 0,33 или 0,39 Ом 5 Ватт, желательно использовать отечественные резисторы, у них малая индуктивность и долгий срок службы, хотя в данной схеме они не работают на пределе, поэтому можно применить импорты.
Конденсаторы 0,22 мкФ можно использовать керамические, входной конденсатор лучше использовать пленочный, все эти конденсаторы рассчитаны на напряжение 63 Вольт и более, поэтому проблем не должно возникать.

Скачать список элементов (PDF)

Прикрепленные файлы:

lm1875.rar (23 Кб)

Купить LM1875T за $3

Поделитесь с друзьями статьей: Оцените статью, для нас это очень важно:

Проголосовавших: 3 чел.
Средний рейтинг: 4.3 из 5.

характеристики усилителя никитина на n-канальных полевиках, созданного своими руками

Из множества подобных конструкторов этот УНЧ заинтересовал защитой акустических систем (от постоянного напряжения, задержкой при включении) на плате и отсутствием регуляторов тональности.

Регуляторы не нужны мне.

Покупал конструктор у другого продавца. Сейчас его нет в продаже. Указал ссылку на аналогичный у другого продавца.

Этот конструктор продается:
— как конструктор (мой вариант) — брал именно такой — если буду доводить до ума, то поменяю некоторые детали (конденсаторы), свой БП сделаю и прочее
— как спаянный модуль
— как готовый УНЧ в корпусе
Если есть желающие приобрести этот УНЧ, сами найдите его на али или ебее в нужной комплектации.

Комплект деталей — положили все, что должно быть.

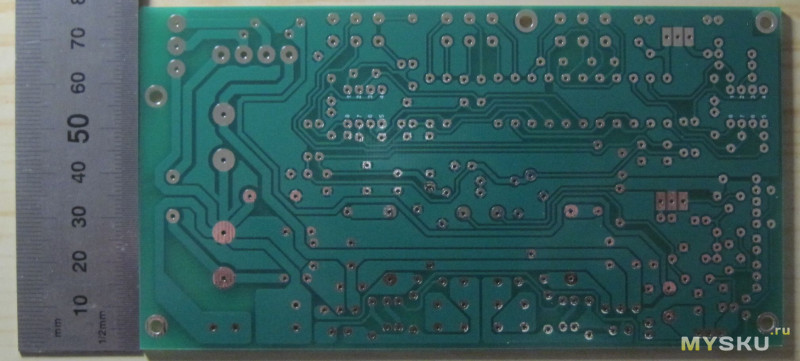

Плата УНЧ сделана очень качественно. Двухсторонняя плата, маска, паяется хорошо:


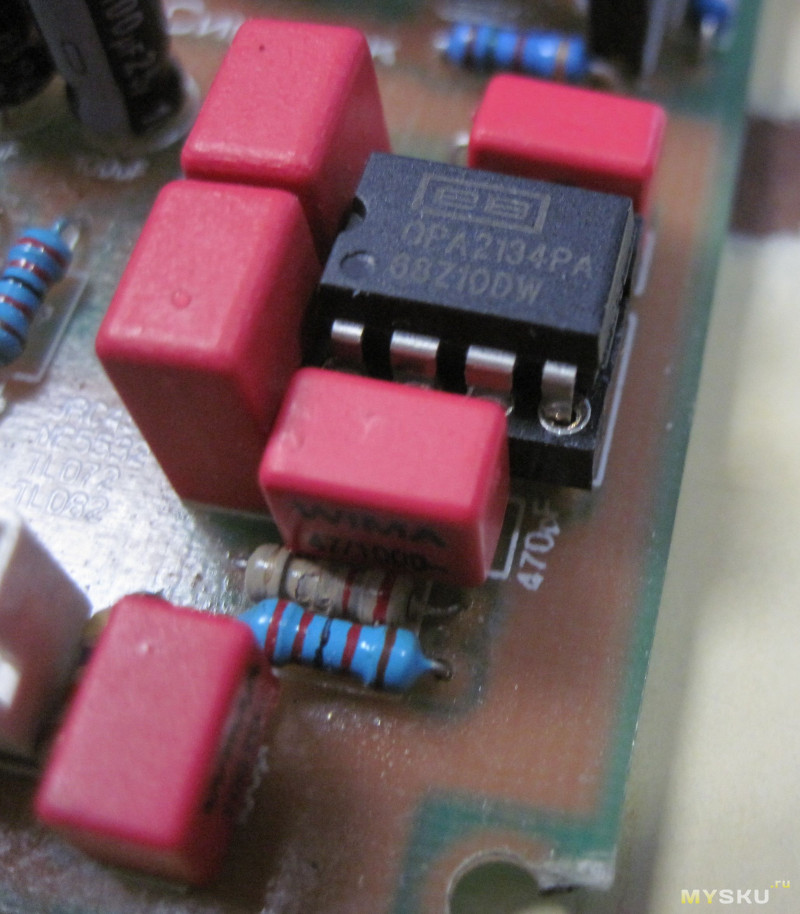

Конденсаторы, типа фирменные (зелененькие в другой проект ставил — поэтому паянные):

Реле, фурнитура и прочее:

Резисторы, индукторы, диоды:

Микросхемы:

УНЧ LM1875 — сердце усилителя:

На вид детали достаточно качественные, но я решил заменить одну LM1875 из китайского комплекта на другую LM1875, купленную на ебее в Германии (надеюсь там не подделка) — ebay.com/itm/332114392017

На одном канале китайская лм-ка, на другом — немецкая.

LM1875 в УНЧ рекомендуют питать постоянным напряжением до 25 В. Двухполярное питание. Так как микросхема при таком питании развивает в пиках сигнала мощность более 30 Ватт, использовал троидальный трансформатор на 120 Ватт с двумя обмотками на 18 В переменного напряжения. После диодного моста и конденсаторов фильтра получается около 25 В постоянного напряжения.

Собрал сначала блок питания — диодный мост, конденсаторы и защиту акустических систем. Протестировал питание и защиту (подав на вход защиты АС постоянное напряжение 1 В реле защиты сработало). Задержка по включению (около 3 сек) тоже работает. Потом собрал сам усилитель. Общее время сборки несложного конструктора заняла около полутора часов. Микросхемы LM1875 установить на радиатор через изолирующие прокладки на мощный радиатор при таком питании, как у меня (почти максимум). Перед включением прозвонить, чтобы проверить, не замыкает ли корпус микросхемы на радиатор.

Схема усилителя (найдена была случайно на иностранном сайте):

Как видно по схеме мощный операционный усилитель LM1875 включен в инвертирующем режиме. Обычно в подобных УНЧ из Китая используют стандартное включение по даташиту.

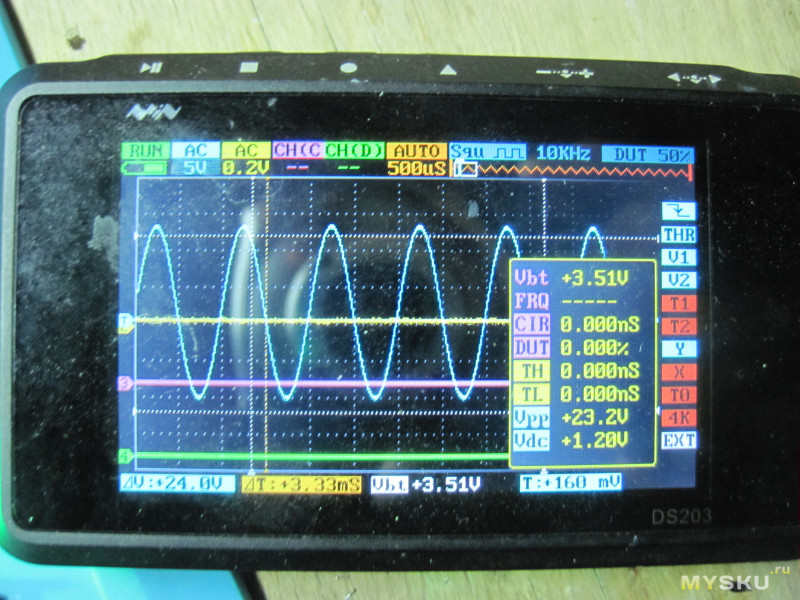

Первым делом проверим постоянку на выходе УНЧ:
Китайская LM1875 — 22.48 mV:

Немецкая LM1875 — 14.93 mV:

Обе микросхемы в норме (если больше 50 mV — это нехорошо). Но у немецкой с постоянкой на выходе лучше.

Напряжение на шинах питания:


На выходе трансформатора — переменное напряжение:


Подключил к выходу нагрузочные резисторы на 8 Ом, генератор сигналов и осциллограф на выход.
Включил усилитель на максимальную мощность и тестовые сигналы:

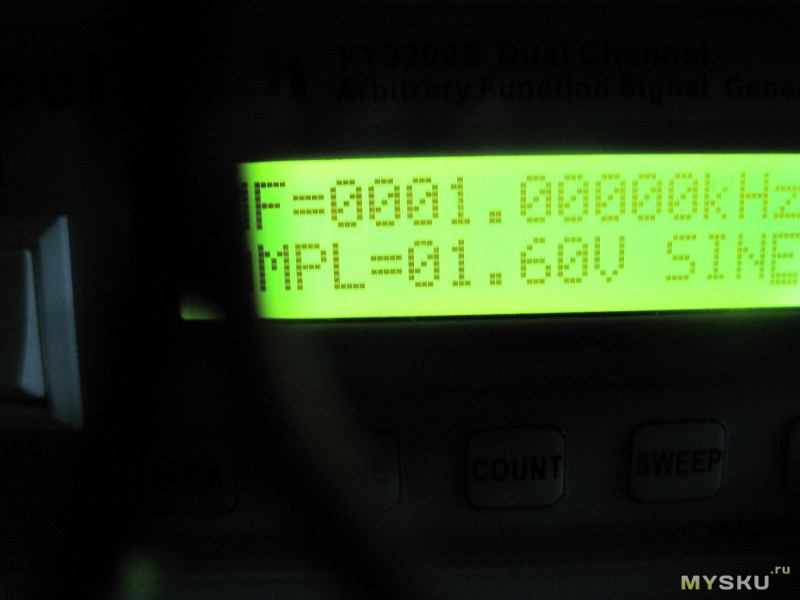

1000 Гц — на входе сигнал амплитудой 1.4 В (при большем сигнале — клиппинг)- на выходе сигнал — 40В — Pmax=(40/2)*(40/2)/8=50 Ватт
Prms= 35.7Ватт


25 кГц — на входе сигнал амплитудой 1.4 В (при большем сигнале — клиппинг)- на выходе — 40В — АЧХ на высоких частотах все ок:

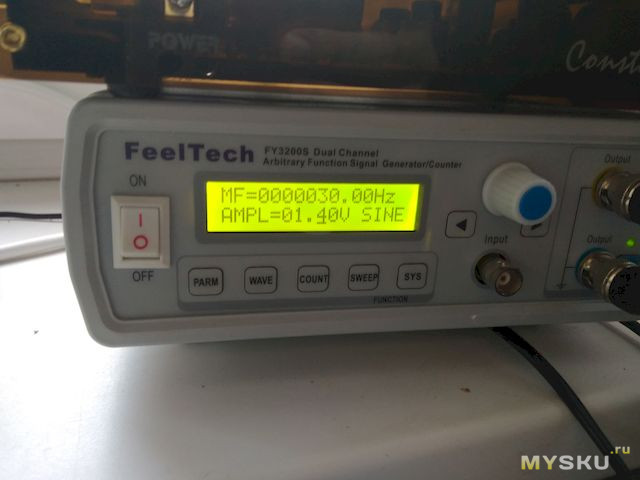

30 Гц — на входе сигнал амплитудой 1.4 В (при большем сигнале — клиппинг)- на выходе — 39.2 В — АЧХ на низких частотах все ок:

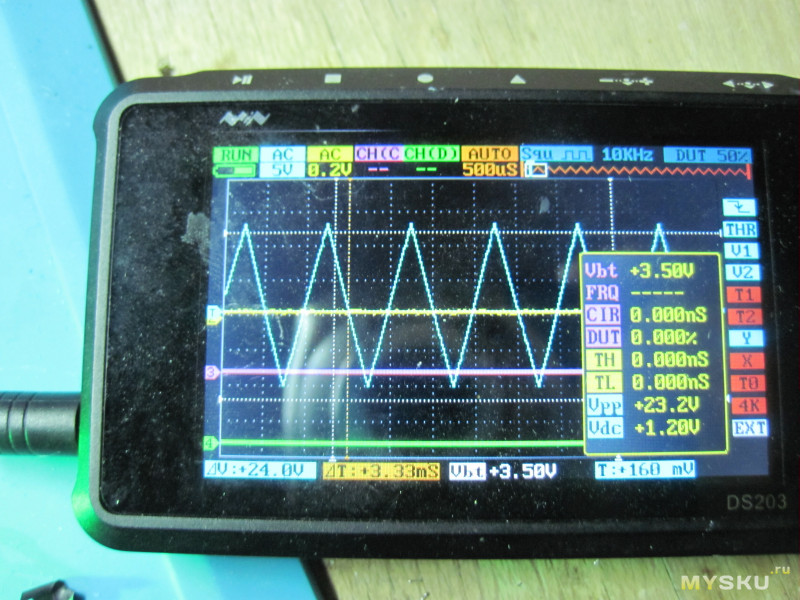

Таким образом получаем ровную АЧХ во всем слышимом диапазоне. Прямоугольник и треугольник на 1000 Гц забыл сфоткать. Там все ок.

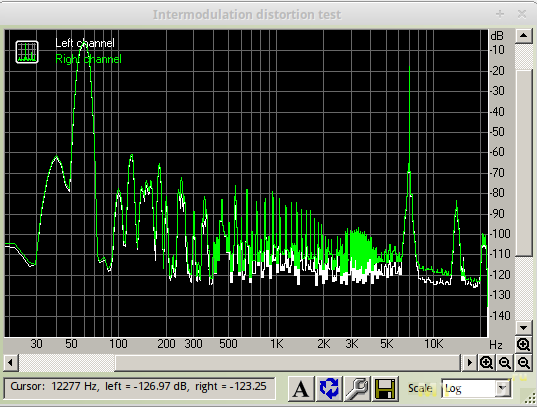

Проверим УНЧ на программе RMАА6 на максимальной мощности на 8 ОМ нагрузки. Правый канал — китайская микросхема, левый канал — немецкая:









Как видно из графиков — тут с измерениями все отлично.

Подключил колонки — фона нет, тишина при отсутствии сигнала. Включил музыку. Играет чисто, немного жестко. Немецкая микросхема играет чуть чище, прозрачнее и тише по уровню сигнала. Если включить энергичную музыку погромче — на микросхеме начинает срабатывать защита. При этом на немецкой микросхеме защита срабатывает раньше. Для уменьшения этого эффекта нужно обеспечить хороший контакт с радиатором (термопаста) и охлаждение.

Выводы
Плюсы:
— Простой качественный недорогой компактный усилитель с отличными характеристиками, неплохая комплектация
— 35 Вт мощности на канал при 8 Ом
— Защита и БП на одной плате
— Индуктор на плате
— Работа с источниками типа зв.карт или ЦАП без предусилителя. Для телефона и простых ЦАПов — лучше собрать предусилок — мощности входного сигнала не хватит раскачать усилитель.

Минусы
— Плотный монтаж. С большим трудом можно заменить входные конденсаторы например на ту же качественную пленку
— Для стабильной работы микросхем нужно обеспечить хороший отвод тепла или активное охлаждение вентилятором. Иначе будет заикаться и срабатывать защита микросхем
— Если подключить нагрузку в 4 Ома, обе микросхемы начинают очень сильно греться, тепло не успевает уйти на радиатор, и почти сразу начнет срабатывать тепловая защита на микросхемах. Для меня это очень плохо, так как планировал использовать УНЧ с колонками 4 Ома.

PS Если кто-то знает хорошую схему усилителя, который
1. Нормально работает акустикой 4 ОМ
2. не класса D/T
3. Качественные характеристики
4. Питается от 25 В
5. Компактый
6. Не важно, готовой, конструктор, просто схема с печаткой на транзисторах или ИМС
6. Имеет мощность в 20-40 Вт на 4 Ома
Посоветуте мне в комментариях.

HI-FI усилитель на LM1875 своими руками

Микросхемы TDA2050, TDA2030 и LM1875 являются монофоническими микросхемами УНЧ. Указанные микросхемы обладают неплохими выходными показателями, за что и нашли широкое применение в промышленных аудио системах. Единственное их отличие — выходная мощность и номинал питающего напряжения. Все микросхемы питаются от двухполярного источника, поэтому указанная мощность является чисто звуковой мощностью.

Сегодня рассмотрим схему HI-FI усилителя низкой частоты на основе микросхемы LM1875. Опыт показывает, что эта микросхема звучит лучше остальных, хотя возможно я ошибаюсь. Она стоит на порядок дороже микросхемы TDA2050, думаю, что это неспроста.

LM1875 широко применяется в аудио системах 2:1, 3:1 и 5:1. Не стоит поднимать номинал входного напряжения более ±25V, хотя схема работает нормально и с питанием ±25V. На этой микросхеме можно построить высококачественный усилитель класса AB. Такой усилитель относится к категории HI-FI и развивает выходную мощность порядка 20 ватт. Выходная мощность может доходить до 30 ватт (если повысить напряжение питания), но после 20 ватт коэффициент гармоник резко возрастает.

Схема hi fi усилителя

Итак, чтобы собрать HI-FI усилитель своими руками, потребуется отыскать необходимые компоненты. В качестве питающего трансформатора годится любой сетевой трансформатор с мощностью более 40 ватт. Для фильтров нужно использовать электролитические конденсаторы с напряжением не менее 35 Вольт, емкость нужно брать побольше (2200мкФ и более). В моем случае усилитель питается от тороидального трансформатора с мощностью в 100 ватт, на плече 20 Вольт — это номинальное напряжение питания для этой микросхемы.

Важную роль играет теплоотвод, желательно укрепить микросхему на теплоотвод заранее намазав термопасту. Существует два основных варианта умощнения схемы — мостовая схема с применением двух микросхем и усиление с использованием дополнительного выходного каскада, но об этом мы поговорим в другой раз.

⚡️Усилитель на LM1875 |

Сразу хочу объяснить, что совершенствуя свою аппаратуру, мне пришлось создавать и проверять новые схемы включения усилителей. А поскольку LM1875 — весьма качественная, но при этом относительно недорогая микросхема, то выход ее из строя не очень “бьет по карману”, а при удачных схемных решениях сразу показывает их преимущества (если они, конечно, есть).

Хочу поделиться результатами своих экспериментов. При разработке усилителя с отрицательным выходным сопротивлением мне понадобился инвертирующий усилитель мощности. Просматривая литературу, убедился, что схем инвертирующих усилителей мощности очень мало, а удачных и того меньше.

usilitel_na_lm1875

Главная беда таких усилителей склонность к самовозбуждению (особенно этим грешит усилитель Вильчинского). Это и привело к созданию инвертирующего усилителя мощности на LM1875 (рис.1). В схеме отношение сопротивлений резисторов R1/R2 определяет чувствительность усилителя, конденсатор С2 предохраняет его от самовозбуждения, как и цепочка R3-C7.

Питание УМЗЧ двухполярное: ±25 В для нагрузки с импедансом 4 Ом и ±28 В для 8 Ом. Собранный усилитель работал вполне устойчиво.Второй усилитель это мой модернизированный мостовой усилитель для 8-омных динамиков. Коллега подарил мне колонки “S-150” (аналог “S-90”). Они были изготовлены в Латвии в период развала СССР, отсюда и сомнительное качество изготовления динамиков: при проверке их работы на номинальной мощности быстро отлетели гибкие поводки.

Пришлось их припаивать и заливать места соединения поводков на диффузоре клеем “Момент”.Низкочастотный динамик 75ГДН (8 Ом) с усиленным магнитом кратковременно выдерживает мощность 150 Вт (соответственно, и название колонок “S-150”). После восстановления колонки работали нормально, и к ним нужно было подобрать усилитель. В первом варианте мостового усилителя не хватало выходного напряжения.

Усилитель на микросхеме LM1875

shema_usilitelja_mikrosheme_lm1875

Появилась мысль: поднять напряжение на транзисторах мостового усилителя, а для питания LM1875 установить стабилизаторы с защитой (рис.2). Выгода явная: LM1875 становится усилителем напряжения, амплитуда выходных сигналов с него максимальна и не зависит от “просадок” напряжения питания. Стабилизаторы из [2] я испытывал лет 30 назад. На мой взгляд, они просты и надежны.

Чтобы развязать микросхемы по питанию , введены резисторы R13…R16, иначе не миновать самовозбуждения. В предложенной схеме в наладке нуждаются только стабилизаторы. Подобрав стабилитронами одинаковое выходное напряжение на выходе стабилизаторов, приступаем к регулировке тока защиты резисторами R17 и R18.

Исходя из того, что одна микросхема потребляет ток порядка 0,12 А, для двух микросхем получаем 0,25 А. Введя коэффициент запаса два (на случай непредвиденных нагрузок), получаем ток срабатывания защиты 0.5 А. Если при этом токе напряжения на выходах стабилизаторов начинают падать, защита настроена правильно, и можно проверять усилитель на LM1875.

Порядок проверки таков:

  1. Проверка работы микросхем по отдельности без выходных транзисторов и стабилизаторов.
  2. Проверка каждого усилителя в сборе (с выходными транзисторами и стабилизаторами).
  3. Проверка мостового усилителя с фазовращателем.

Усилитель успешно выдавал свои 100 “с хвостиком” ватт при относительно низком токе. В принципе, получилась неплохая и экономичная “рабочая лошадка” для 8-омной колонки.

Усилитель на базе LM1875 с выходными транзисторами (70 Вт/4 Ом)

Микросхема LM1875, представляет собой высококачественный монофонический усилитель мощности низкой частоты, способный отдавать в нагрузку до 25 Ватт. Выходной каскад микросхемы работает в классе АВ. LM1875 отличается высокими звуковыми параметрами, стоит значительно дороже аналогичной микросхемы TDA2030, но качество звучания однозначно лучше последней.

Микросхему обычно используют в бытовых аудиосистемах, для питания широкополосной акустики или маломощного сабвуфера.

Неоднократно мною был собран и испытан усилитель на знаменитой микросхеме TDA2030. Схема была нестандартной, в ней помимо микросхемы были использованы дополнительные транзисторы. По сути, вся мощность падает на транзисторы, а сама микросхема работает в качестве драйвера. Должен заметит, что результат был не очень, при максимальной громкости транзисторы грелись очень сильно, звук был искажен до неузнаваемости, если кто решит собрать, то мой совет – используйте схему только для сабвуфера.

Пару дней назад решил еще раз собрать подобный усилитель, только на этот раз заменил выходные транзисторы и переделал схему, а в качестве драйвера использовал микросхему LM1875.

При мостовой схеме, усилитель на двух LM1875 способен развивать до 50 Ватт, а с выходными транзисторами до 70 Ватт!

В выходном каскаде использована комплементарная пара на мощных биполярных транзисторах типа 2SA1943 и 2SC5200. Эта пара стоит в окончательных каскадах множества транзисторных усилителей, такие как схема Lanzar или Leach.

Катушка мотается на резисторе и содержит 10 витков провода с диаметром 0.,8мм. Резистор 10 Ом с мощностью 2 Ватт. Входной конденсатор по вкусу, для сабвуфера следует применять пленочные конденсаторы с емкостью от 1 до 4.6 мкФ. Все электролитические конденсаторы нужно подобрать с напряжением 35 Вольт и выше.

При желании, выходные транзисторы можно попробовать заменить на отечественные – КТ818/19 с одинаковыми буквами, но мощность и параметры усилителя упадут.

Питается усилитель от двухполярного источника, при питании от сетевых блоков питания уделяйте особое внимание конденсаторным фильтрам после выпрямителя, во избежания сетевых помех следует использовать емкость не менее 10.000 мкф в плече, входные провода желательно использовать экранированные.

Саму микросхему установил на небольшой отдельный теплоотвод, она работает как предварительный усилитель, поэтому сильно перегреваться не будет. Транзисторы нуждаются в охлаждении, поскольку вся основная нагрузка на них, они укрепляются на теплоотвод обязательно через изоляционную прокладку, для лучшей теплоотдачи следует использовать термопасту.

Возможные замены:



Транзисторы выходного каскада можно заменить на отечественную пару КТ8101/КТ8102 с буквами А и Б, с ними будет работать даже лучше. Можно попробовать заменить на КТ818/19, о чем говорилось ранее, но это не лучший вариант.

Резисторы 0,22 Ом можно поставить 0,33 или 0,39 Ом 5 Ватт, желательно использовать отечественные резисторы, у них малая индуктивность и долгий срок службы, хотя в данной схеме они не работают на пределе, поэтому можно применить импорты.

Конденсаторы 0,22 мкФ можно использовать керамические, входной конденсатор лучше использовать пленочный, все эти конденсаторы рассчитаны на напряжение 63 Вольт и более, поэтому проблем не должно возникать.



Печатная плата в формате Sprint-Layout

LM1875 datasheet



Автор: aka kasyan

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
