Катафорез – катафорезное лакирование (ktl-лакирование)

Катафорез – катафорезное лакирование (ktl-лакирование) | MEGA-TEC

Мы проектируем и поставляем комплектные линии для катафорезного лакирования (KTL-лакирование), включая аутсорсинг услуг и сервиса

Линия предварительной обработки и катафорезного лакирования, оснащенной ваннами, со специальной транспортной системой «Walking beam».

Катафорез (KTL) и анафорез (ATL) – это электрофорезные методы лакирования

MEGA–TEC — KTL-линии под заказ согласно Вашему запросу

Наши референции

HAUK

Полная линия катафореза с биофильтром

Další informace

В 2020 году MEGA-TEC поставила комплексную установку катафорезного окрашивания «под ключ» для чешской компании HAUK. Технология включает в себя полный цех катафорезной окраски, включая установку нейтрализации сточных вод и биофильтр для удаления летучих органических соединений и запахов из отработанного воздуха. Окрасочный цех используется для промышленной окраски, в основном для VW Group (Škoda).

Технология имеет переменную химическую предварительную обработку, и в будущем предусматривается добавление второго узла окраски KTL в серый цвет.

Параметры линии
размеры подвески с изделиями: 3500 × 1500 × 2500 мм (Д × Ш × В)
вес подвески: 1500 кг, такт линии: 8 минут

HAUK линия основные моменты

Различная предварительная Комплектная линия Биофильтр для ЛОС

Запросить информации о проекте

Запросить информации о проекте

Комплектный катафорез для BWI GROUP

Read more

В 2016 году компания «MEGA-TEC» поставила компании с мировым именем «BWI GROUP» комплектную катафорезную линию, включая «dospal» и нейтрализационную станцию.

Речь идет о линии предварительной обработки и катафорезного лакирования, оснащенной ваннами, со специальной транспортной системой «Walking beam», т. е. портальным транспортером над каждой технологической секцией.

Параметры линии
размеры подвески с изделиями: 1700 x 900 x 1300 мм (Д × Ш × В)
вес подвески: 350 кг, такт линии: 200 с

BWI линия основные моменты

Walking Beam Переменное время работы Комплектная линия

Запросить информации о проекте

Запросить информации о проекте

TATRA TRUCKS

Read more

Tatra Trucks – это всемирно известный производитель грузовых автомобилей, которые используются во многих отраслях, независимо от того, если это лесное хозяйство или добыча, в строительной промышленности, а также в армии. Технологии поверхностной обработки, применяемые при производстве грузовых автомобилей, обеспечивают необходимую коррозийную устойчивость в тех самых тяжелых условиях.

MEGA–TEC в рекордное время переоборудовала устаревшую анафорезную линию в современную катафоретическую, чтобы остановка производства была минимальной.

Tatra передовое предприятие

Антикоррозийная устойчивость Сервис Технология

Запросить информации о проекте

Запросить информации о проекте

Мы заботимся о Вас

MEGA–TEC сокращает время простоя до минимума. Благодаря активному мониторингу, профилактическому техобслуживанию и регулировке процессов удаленно мы можем предотвратить неожиданные простои. Регулярные осмотры на месте установки могут проходить даже в трехдневном режиме тестирования на полную мощность. Образцы мембран мы отправляем в лабораторию, чтобы исключить преждевременное оседание минералов и биологическое загрязнение.

Оптимальная мощность Вашей технологии, таким образом, обеспечена за счет общей оценки состояния установки.

Катафорез и катафорезное грунтование автомобиля

Что такое катафорез и зачем он нужен, выясняется после ремонта в СТО или перекраски машины. Ржавление автомобильного кузова – одна из главнейших причин для недовольства владельца авто. Новое покрытие ЛКМ не защищает металл и кузов начинает ржаветь через 1–2 года.

Содержание

  1. Что такое катафорез
  2. Когда применяется катафорез для оцинковки кузова автомобиля
  3. Катафорезное грунтование кузовных деталей
  4. Катафорез нового кузова
  5. Капитальный кузовной ремонт методом катафореза
  6. Плюсы и минусы катафорезного грунтования
  7. Можно ли красить автомобиль на катафорезный грунт

Что такое катафорез

Катафорез – вариант заводской окраски. Выполняется в специальной камере и гарантирует 100% защиту от ржавчины и других повреждений.

Традиционный способ окрашивания – нанесение ЛКМ кистью или распыление с помощью аппарата, не приносит должных результатов, когда речь идет об автомобилях. Машина подвергается очень высокой нагрузке, даже когда эксплуатируется в щадящих условиях. Чтобы защитить металлические части, применяют методы с использованием электрического тока.

Самый известный – электрофорез. Это процесс переноса вещества электричеством. Твёрдые мельчайшие частицы ЛКМ притягивает намагниченная поверхность. Краска или грунт наносится исключительно равномерно и покрывает мельчайшие детали рельефа. При этом частицы взаимодействуют друг с другом, образуя непроницаемую и сверхплотную плёнку.

Различают 2 типа обработки – анафорез и катафорез.

Что такое катафорез? Это катодный электрофорез. Частицы краски или грунта заряжаются положительно, а деталь для окраски – кузов, отрицательно, то есть на неё должен подаваться ток. Автомобильный каркас выполняет роль катода и притягивает к себе положительно заряженные частицы.

Катафорез включает следующие этапы.

  1. Перед обработкой металлическую поверхность очищают от оксидной плёнки. Затем детали или весь автомобильный кузов ополаскивают и обезжиривают.
  2. Подготовка поверхности – зависит от типа материала и ЛКМ для окраски. Все стальные поверхности фосфатируют, иногда комбинируют процесс с травлением – кислотным или нейтральным. Алюминиевые части обрабатывают кислотными или щелочными растворами. Сплавы магния оксидируют. При подготовке учитывают будущие условия эксплуатации. Так, если для окраски будет использована ЛКМ с коррозийной стойкостью к соляному туману более 1000 часов, поверхности перед грунтовкой обрабатывают с помощью цинкофосфатирования с пассивацией.

В последние годы чаще используют технику нейтрального травления. Такая обработка не только делает верхний слой металла однородным, но и удаляет окислы, оставшиеся после лазерной резки заготовок. А чтобы увеличить коррозийную стойкость будущей защиты, применяют щелочную обработку – цинко- и железофосфатирование.

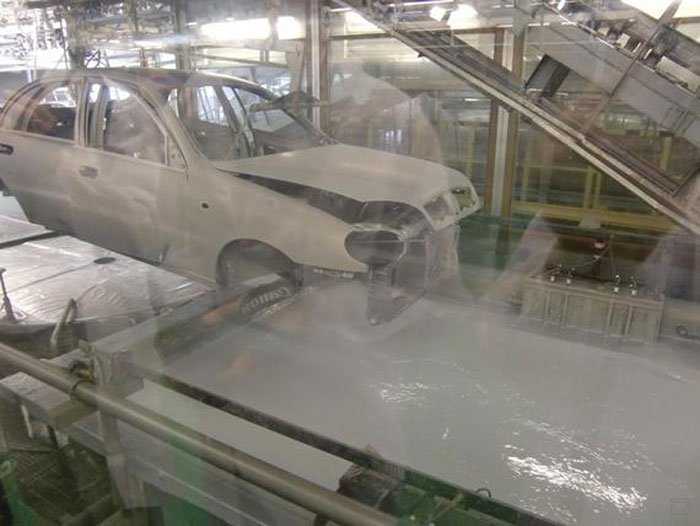

  1. Погружение в ёмкость для катафореза – окрасочную ванну. Это резервуар объёмом, достаточным для погружения в неё автомобиля целиком. Более того, машину в ванну опускают вертикально и во время обработки она должна оставаться в таком положении. Кузов подключают к отрицательной клемме источника тока – постоянного, а анод погружают в ёмкость, чтобы зарядить краску. Эмульсию, пасту и деминерализованную воду загружают в ванну заранее и следят за её однородностью, кислотностью, активностью.
  2. Ополаскивание автомобиля – чтобы смыть частицы грунта, выполняется как погружение в другую ёмкость, так и перемещение сквозь туннель с распылителями. Промывка деталей осуществляется по каскадному принципу: по мере ополаскивания применяется все более чистая вода вплоть до ультрафильтрата. Если предполагается покраска высококачественными ЛКМ, то последняя промывка выполняется обессоленной водой.
  3. Герметизация и нанесение защитного покрытия на нижнюю часть кузова. Грунтовка.
  4. Сушка в термической камере – при +180–+200 С. При такой температуре частицы ЛКМ закрепляются на поверхности и полимеризуются. Предварительно кузов или отдельные элементы обдувают горячим воздухом, чтобы удалить капли жидкости. Отдельные детали прогревать нужно сильнее – днище, крышу. В камере установлены датчики температуры, позволяющие варьировать нагрев на разных участках.
  5. Окрашивание выполняется на последнем этапе. Краску подбирают в зависимости от условий эксплуатации автомобиля.

Катафорезное грунтование занимает всего 2–3 минуты. Сила тока составляет от 400 до 700 А при напряжении в 400 В. Толщина защитного слоя – 25–30 мкм. Этого достаточно, чтобы не только защитить от ржавчины, но и обеспечить нечувствительность к мелким повреждениям. Добиться более толстого слоя за счёт длительного пребывания в катафорезной ванне нельзя: покрытие обладает собственными изолирующими свойствами.

Анафорез и катафорез выполняются только в заводских условиях. СТО не может повторить такую обработку.

Когда применяется катафорез для оцинковки кузова автомобиля

Срок эксплуатации автомобиля заметно увеличивается, если покраску комбинируют с оцинковкой, то есть нанесением на металлические детали слоя цинка. Металл, в отличие от железа, образует очень плотную оксидную плёнку, а не рыхлую ржавчину. Слой не пропускает ни кислород, ни воду, и полностью защищает сталь. Даже при повреждении краски и лака кузов не ржавеет, так как его защищает цинковое покрытие.

Существует 4 способа оцинковки.

  1. Горячая – термическая. Считается самой надёжной. Автомобиль целиком погружается в ванну с цинкосодержащим раствором, прогревается до 460–500 С. Получают покрытие толщиной от 2 до 15 мкм. Служит оно как минимум 15 лет. Обладает интересным свойством: самовосстанавливается при повреждениях средней тяжести. Горячая оцинковка – процедура дорогая и выполняется только для автомобилей премиум и бизнес класса. Защитное покрытие обязательно наносится на обе стороны поверхности. Для этого либо автомобиль погружают в расплав цинкового раствора, либо наносят покрытие еще на этапе раскроя заготовок – кузовных листов.
  2. Гальваническая – вариант электролитической обработки. Машину или отдельные части опускают в резервуар с кислотным раствором цинка. В раствор опускают катод, а саму ёмкость подключают к положительной клемме источника питания. Частицы цинка притягиваются к поверхности и осаждаются, а затем вступают в химическую реакцию. Используется технология как для полной оцинковки, так и для частичной. Применяется для защиты от коррозии бюджетных авто. Гарантийный срок эксплуатации составляет 10–12 лет, но только от сквозной коррозии. После аварии защитные свойства цинкового слоя теряются.
Горячее цинкование

Гальваническая оцинковка нередко применяется локально – для покрытия самых уязвимых деталей. К ним относят арки, днище, пороги. К такому приёму прибегают при выпуске бюджетных машин. Используется гальваническое покрытие даже такими гигантами автопрома как Mercedes и BMW. Однако в немецких моделях недостаточная надёжность компенсируется более толстым слоем лакокрасочного покрытия.

  1. Холодная оцинковка – или катафорез. Представляет собой комбинацию катафорезного грунтования и оцинковки. Сначала кузов погружают в ванну, наносят грунт, подключив автомобиль или деталь к отрицательной клемме, а раствор в ёмкости – к положительной. После грунтовки на кузов наносят цинковый порошок – с содержанием последнего не менее 89–93%. Собственно оцинковку осуществляют чисто химическим путём при нанесении сверху анафорезного грунта. Затем авто окрашивают. Холодная оцинковка дешевле, толщина полученного защитного слоя – 10 мкм.
  2. Цинкрометалл – цинком покрывают заготовки, то есть стальные листы на стадии проката. Затем из них изготавливают автомобиль. Такой вариант предлагают для машин, эксплуатирующийся в сухом теплом климате. Для средней полосы России – решение неудачное.

Катафорезное цинкование по своим качествам приравнивается к высококлассной окраске. Технология предполагает, что защиту обеспечивает совокупное взаимодействие базы, катафорезного грунта, анафорезного – цинкосодержащего, краски и лака. При нарушении даже верхнего слоя краски защита становится недействительной.



Однако низкая стоимость технологии делает такое решение очень выгодным при выпуске недорогих авто. Поэтому к катафорезной оцинковке прибегают такие известные бренды как УАЗ, ВАЗ, Chery, Great Wall, Hyunda, Renault.

Такой метод можно использовать и при ремонте в небольших мастерских. Оцинковка осуществляется без погружении в ёмкость, а упрощённым методом. Цинкосодержащий раствор наносят на кузов с помощью электрода, который подключают к плюсу источника питания. Обрабатываемую поверхность подключают к минусу.

Увеличивает прочность и стойкость защитного слоя использование не раствора цинка, а порошкового. Взвесь лучше заполняет щели и изгибы.

Катафорезное грунтование кузовных деталей

Катафорезное локальное грунтование выполняется для деталей и отдельных частей кузова. К такому варианту прибегают в следующих случаях.

Чёрный катафорез – грунтовка отдельных частей без окрашивания. Здесь катафорезный грунт выступает автономным покрытием. Применяется для защиты подкапотного пространства, деталей шасси, рамы, а также некоторых компонентов салона – каркаса, скоб, кронштейнов. Толщина покрытия составляет 25–35 мм, но так как слой краски и лака отсутствует, общие защитные свойства уступают полноценной обработке, но выше, чем при сером катафорезе. В условиях солевого тумана он выдерживает до 800 часов. Однако он позволяет сэкономить при следующих операциях: расход краски в любом случае будет меньше.
