Установка карбюратора на ваз 2106: снятие и замена
Заводом шестерка, как правило, укомплектовывалась устаревшей моделью карбюраторов типа «Озон». Это карбюратор Дааз, который также массово ставился и на семерку. И хотя некоторые модели уже в штатной версии работали с семейством «Солекс», все же это была редкость. Возможно, вы задавались вопросами:
- Какой карбюратор лучше поставить на Ваз 2106?
- Как производится установка карбюратора на Ваз 2106?
Давайте это обсудим.
Что поставить?
Иногда возникает потребность произвести полную замену карбюратора. Поэтому сразу нужно определиться, какую модель покупать. На сегодняшний день существует два наиболее распространенных семейства: карбюратор Солекс и Озон.
Многие владельцы автомобиля не знают даже того, какое именно устройство стоит у них. Внешне отличить эти устройства можно по следующим признакам.
- У Озона штуцер приема топлива имеет форму продолговатой трубки, у Солекса он представляет собой обратку
- Озон состоит из трех частей: это ось дроссельных заслонок, поплавковая камера и крышка.
Солекс же состоит всего из двух частей: нижняя часть с поплавковой камерой и верхняя часть – крышка, в которой держится поплавок. - Озон имеет вакуумный клапан, управляющий открытием дроссельной заслонки второй камеры.
- У карбюратора солекс воздушной заслонкой управляет такой большой рычаг:. На озоне этот рычаг выглядит совершенно иначе. Его еще называют трехплечим рычагом.
Солекс же состоит всего из двух частей: нижняя часть с поплавковой камерой и верхняя часть – крышка, в которой держится поплавок.В 90-е годы началось массовое увлечение заменой штатного Озона на Солекс. Особенно этим грешили таксисты. Объяснялось это тем, что расход топлива немного понижался, а динамика двигателя становилась немного лучше.
Если поставить датчик кислорода и сравнить его значения на разных моделях, то можно понять, в чем причина этого явления.
У солекса после настройки состава смеси, разбег по составу составляет не более единицы. На озоне же после настройки смеси в моменты торможения и разгона смесь приобретает очень сильный разброс значения. При этом она может увеличиваться или уменьшаться на большое значение.
Это связано с тем, что жиклеры на солексе находятся в центре поплавковой камеры. При изменении положения автомобиля во время резких поворотов или при разгоне и торможении часть топлива по инерции отклоняется к одной из стенок поплавковой камеры. Центральное расположение жиклеров позволяет снизить вероятность изменение состава топлива в эти моменты.
На озоне же устройство существенно отличается. Жиклеры находятся не в центре. Поэтому топливо гуляет по поплавковой камере в разные стороны, что существенно меняет разброс пропорций воздуха в топливной смеси. В разных режимах езды двигатель получает разный состав смеси.
Итак, карбюратор солекс на Ваз 2106 держит состав смеси более стабильным во время движения.
Это его главное техническое преимущество.
Снятие и установка карбюратора
- Снимаем шланг, который забирает с патрубка теплый воздух. Для этого нужно будет предварительно ослабить хомут.
- Убираем воздушный фильтр.
- Карбюратор закрываем чистой не ворсистой тряпкой. Это необходимо для того, чтобы случайно не уронить в поплавковую камеру крепежные гайки корпуса фильтра.
- Выкручиваем эти гайки.
- Убираем пластину.
- Снимаем шланг с картера.
- Убираем корпус фильтра.
- Снимаем топливный шланг.
- Убираем наконечник электромагнитного клапана.
- Откручиваем болт, который прикрепляет трос привода.
- Отворачиваем крепление винта троса.
- Осторожно вынимаем трос.
- Убираем шланг вывода газов из картера.
- Убираем шланг регулятора зажигания
- Убираем пружину.
- Откручиваем гайки, крепящие карбюратор. Действовать нужно очень осторожно, не применять слишком много сил. Дело в том, что привалочная плоскость устройства сделана из мягкого металла и может легко повредиться.
- Карбюратор можно снимать с мотора.
Дело в том, что привалочная плоскость устройства сделана из мягкого металла и может легко повредиться.Установка исправного устройства осуществляется в обратном порядке по той же схеме.
Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html
Карбюратор Озон | ВАЗ 2106 и ВАЗ 2107 — устройство карбюратора Озон
1 – винт регулировки хода впускного клапана ускорительного насоса; 2 – крышка карбюратора; 3 – топливный жиклер переходной системы второй камеры; 4 – воздушный жиклер переходной системы; 5 – воздушный жиклер эконостата; 6 – топливный жиклер эконостата; 7 – главный воздушный жиклер второй камеры; 8 – эмульсионный жиклер эконостата; 9 – пневмопривод дроссельной заслонки второй камеры; 10 – малый диффузор; 11 – жиклеры; 12 – нагнетательный клапан ускорительного насоса; 13 – распылитель ускорительного насоса; 14 – воздушная заслонка; 15 – главный воздушный жиклер первой камеры; 16 – жиклер пускового устройства; 17 – воздушный жиклер холостого хода; 18 – автоматическое пусковое устройство; 19 – электромагнитный клапан с топливным жиклером холостого хода; 20 – игольчатый клапан подачи топлива; 21 – топливный фильтр; 22 – штуцер подвода топлива; 23 – поплавок; 24 – винт заводской подстройки системы холостого хода; 25 – главный топливный жиклер первой камеры; 26 – регулировочный винт качества рабочей смеси; 27 – регулировочный винт состава рабочей смеси; 28 – дроссельная заслонка первой камеры; 29 – корпус поплавковой камеры; 30 – дроссельная заслонка второй камеры; 31 – корпус дроссельных заслонок; 32 – эмульсионная трубка; 33 – главный топливный жиклер второй камеры; 34 – перепускной клапан ускорительного насоса; 35 – впускной клапан ускорительного насоса; 36 – рычаг привода ускорительного насоса.
На автомобилях ВАЗ-2106 и ВАЗ-2107 в настоящее время устанавливается карбюратор «Озон» модели ДААЗ 2107-1107010-20. На автомобиле ВАЗ-21065 применяется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов «Солекс»).
Карбюратор «Озон» – эмульсионного типа, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две главные дозирующие системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задроссельное пространство, пневматический привод дроссельной заслонки второй камеры.
Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе.
Карбюратор снабжен штуцером отбора разрежения для управления регулятором опережения зажигания.
Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.
Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливовоздушная эмульсия поступает через распылители в малые и большие диффузоры карбюратора.
Топливный канал системы холостого хода перекрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние клапана под напряжением – открытое.
Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через воздушный жиклер холостого хода и отверстия переходной системы первой камеры.
Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт, иначе называемый винтом качества) подается к отверстию, перекрываемому иглой винта количества, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во впускной трубопровод. Состав смеси регулируется винтом качества.
При частичном открытии дроссельных заслонок (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.
Эконостат обеспечивает поступление топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.
Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь.
Насос снабжен шариковыми клапанами:
- Один клапан – обратный – расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой.
- Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шарика, как только подача топлива прекращается.
Избыток топлива при нагнетании перетекает через перепускной жиклер обратно в поплавковую камеру.
Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. Регулировке в процессе эксплуатации ускорительный насос не подлежит.
Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой.
- При вытягивании рукоятки привода («подсоса») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается на 0,7–0,8 мм (пусковой зазор).
- При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая через шток и тягу приоткрывает воздушную заслонку.
Максимальная величина открытия заслонки регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.
Все работы по ремонту и регулировке карбюратора, связанные с частичной его разборкой, а потому требующие чистоты и аккуратности, рекомендуем проводить на снятом карбюраторе.
Перед разборкой карбюратора небольшой жесткой кистью с невыпадающим волосом, смоченной бензином или керосином, удаляем грязь с его наружной поверхности. Удобно пользоваться для этой цели аэрозольным баллончиком «для промывки карбюратора» со специальным составом.
Используемая ветошь должна быть чистой и не оставлять волокон и нитей.
карбюраторы Озон, ДААЗ и Солекс
Карбюратор ВАЗ 2107, он же «Озон», получил наибольшую популярность среди конкурентов «Вебер», «Солекс» и «ДААЗ», именно для данной модели Лада. Менее популярным является прототип «ДААЗ».
Схема каждого из них, в принципе одинаковая, но у каждого особенное устройство. Для того, что определится, какой образец лучше поставить на «Семерку», давайте рассмотрим каждый экземпляр отдельно.
Озон
Свое начало, данный образец берет еще с шестой модели Лада. Порядка 30-ти лет назад, конструкторы заявляли, что он будет лидером продаж на отечественных авторынках. Такие перспективы объяснялись его конструктивными особенностями.
В отличии от образцов «Солекс» и «ДААЗ», данный прототип имел вакуумный привод заслонки, отвечающей за поступление топлива во вторую камеру.
Ее привод, не зависел от поплавка, а приводился в движение штоком, расположенным на диафрагме. Такое устройство, должно было обеспечивать экономию топлива.
Модель ОЗОН
Его схема не имела ничего особенного: 2 камеры (первичная и вторичная), четыре жиклера, 2 дроссельные заслонки и т.д. Но все же, он занимал лидирующее место на рынке.
Помимо стандартного карбюратора 2107, имелась модификация «Озон» 1107010. Ее отличие в том, что она устанавливалась исключительно на двигатели «Жигули» 2103 и 06, которые были установлены на автомобиле Лада 2105 и 07. Поскольку данный механизм, имел вакуумный привод заслонки, модификация 1107010, подразделялась на 1107010 – 20. Цифра «20» обозначала, что данное устройство устанавливалось только на последних моделях Лада 2107 с «Шестерочным двигателем.
ДААЗ
Второе место, после «Озона», занимал «ДААЗ». Данный карбюратор ВАЗ 2107, в отличии от своих «коллег», имел устройство экономайзера, обеспечивающего принудительный холостой ход.
Данное отличие, не особо сказывалось, и не делало данный механизм особенным.
Модель ДААЗ
Поскольку «ДААЗ», является модификацией «Озона», он также имеет варианты с индексом 1107010 и 1107010 – 20. Сразу сказать, какой карбюратор лучше поставить на Лада 2107, нельзя. Для этого, нужно определится, что именно хотите получить от данного устройства.
Разборка, чистка и сборка карбюратора ВАЗ 2107 «ДААЗ», является одной из самых простых задач, по сравнению с чисткой других образцов. Хотя схема агрегата и не отличается от остальных, его устройство было несколько по проще.
Солекс
Сразу после «ДААЗ», не отступая ни на шаг, следует модель «Солекс». Это, один из самых тяжелых, в плане установки, карбюраторов. Снять данное устройство с двигателя не проблема, а вот поставить его на двигатель 2107, это уже требует большого труда.
Схема «Солекс», такая же самая, как и у остальных, но его устройство, несколько отличалось. Для его установки на авто, Вам потребуется докупить некоторые детали: трос заслонки от ВАЗ 2108, обратка тройник, более длинный топливный шланг и клапан обратки от «Восьмерки».
Конструктивные особенности «Солекс», включали в себя 2 камеры, с увеличенным объемом. Это давало возможность двигателю лучше работать, а именно: увеличить скорость разгона, номинальную скорость и мощность. Конечно, при таком улучшении характеристик, был один минус – повышенный расход топлива. Поэтому, «Солекс» считался более любительским, чем для повседневного использования. Также, как и «Озон», он имел модификации 1107010 и 1107010 – 20. Его можно поставить, как на ВАЗ 2107, так и на 2105.
Вебер
Ну и последний образец – «Вебер». Изначально, он устанавливался на модели ВАЗ 2101, то позже, инженерами было принято решение снять его, и поставить на «Семерку». По своим характеристикам, этот агрегат занимает последнее место, и не рекомендуется для установки на «Семерке».
Особенностей у него нет, так как он является первоначальным вариантом карбюраторов, а остальные варианты, были уже более модернизированы.
Итог
Поскольку «Семерка» и «Пятерка», схожи между собой по конструкции, то карбюратор ВАЗ 2105, также подойдет и на 2107. Поэтому, выбирая, какой карбюратор ставить, а какой нет, Вы можете руководствоваться, сразу двумя автомобилями, так как все вышеперечисленные варианты, подойдут обоим двигателям.
Как отрегулировать карбюратор на ВАЗ 2106
Прочитав статью Вы узнаете о том, как отрегулировать правильно карбюратор на ваз 2106. На автомобилях ВАЗ-2106 устанавливалось несколько модификаций карбюраторов: 2103, 2106, а с 1980 года двигатели модели получили приборы 2107-1107010-20 предусматривающие эксплуатацию с системой вакуумного управления опережением зажигания и модификацию 2107-1107010-10 для автомобилей без такой системы. Стоит отметить, что карбюраторы 2107-1107010-10 легко заменяются с более ранним устройством 2106-1107010.
Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус».
За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.
Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.
Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:
1. Регулировка поплавка
Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:
Регулировка поплавка карбюратора ВАЗ 2106
На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм.
А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в статье.
Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.
2. Регулировка пневмопривода дроссельной заслонки второй камеры
Пневмопривод карбюратора ВАЗ 2106
Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.
3. Регулировка положения дроссельных заслонок
Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.
Положение дроссельных заслонок карбюратора ВАЗ 2106
При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.
Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).
4. Регулировка пускового устройства
Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3). Добиться этого можно подгибанием тяги (3).
Регулировка пускового устройства карбюратора ВАЗ 2106
При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C» 0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.
Если полностью утопить шток (4) пускового устройства, то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).
На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.
Регулировка карбюратора ВАЗ 2106 на двигателе
Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе.
После установки карбюратора требуется выполнить несложные, но необходимые операции.
1. Регулировка привода карбюратора
Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.
Привод акселератора ВАЗ 2106
Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.
Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.
Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.
2. Регулировка холостого хода карбюратор ваз 2106
Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.
Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.
Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.
Винты регулировки холостого хода карбюратора ВАЗ 2106
Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:
- Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин.,
- Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
- Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
- В случае если CO вышел за пределы, возвращаемся в пункт 2.
Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.
Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.
Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:
- Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
- Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
- При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.
Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.
На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.
Удачи на дорогах!

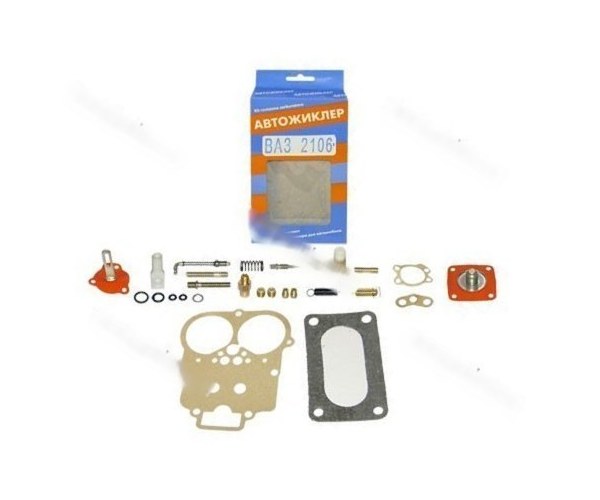

Ремонт и настройка карбюратора Озон
24.03.2021, Просмотров: 3269
Здравствуйте! Пришло время познакомиться со вторым поколением карбюраторов ДААЗ — «Озон», который довольно часто встречается на автомобилях Ваз именно классической модели. В прошлой статье, я объяснял ремонт и настройку карбюратора Вебер и хочу сказать, что Озон, это практически такой же Вебер, за исключением некоторых нововведений, а именно: пневматический привод дроссельной заслонки вторичной камеры и изменённая система холостого хода.
Поехали!
Когда вы убедились, что карбюратор нуждается в полной очистке, его следует снять с автомобиля. Для этого первым делом снимаете корпус воздушного фильтра, шланг идущий на вакуумный усилитель тормозов (если такой есть), шланг привода вакуумного регулятора опережения зажигания, шланг вентиляции картера и топливный шланг. Если у вас стоит газовое оборудование, для Озона предусмотрена специальная проставка с дроссельными заслонками и выводами для газовых трубок — отсоединяете их.
Также, если у вас стоит ЭПХХ (экономайзер принудительного холостого хода) — снимите с клапана клемму. Отсоедините трос привода воздушной заслонки, ослабив крепёжный винт и стопорный винт наконечника тяги. Привод дроссельной заслонки снимается при помощи шлицевой отвёртки — нужно поддеть и снять тягу с шарнира рычага привода.При помощи накидного ключа на 13, откручивайте 4 гайки крепления карбюратора к впускному коллектору. Если вы используете обычный рожковый ключ, то вы не сможете выкрутить гайку под ускорительным насосом, так как ключу будет мешать его корпус, поэтому используйте накидной.
Если же такого под рукой нет, то придётся снять крышку ускорительного насоса, открутив 4 болта под крестовую отвёртку.Сняв карбюратор с автомобиля, переходим к его полной разборке. Сначала снимаете крышку, открутив 5 болтов под крестовую отвёртку и сняв телескопическую тягу. Для этого сожмите тягу и выведите её из паза трёхплечевого рычага.При помощи тонкого гвоздя, аккуратно выбиваете ось поплавка, снимаете поплавок, вместе с иглой и прокладкой крышки карбюратора. Проверьте поплавок на герметичность, опустив его в ёмкость бензина. Если он тонет — замените, так как уровень топлива будет неправильным, и двигатель станет работать плохо, так как его начнёт «заливать».Ключом на 10 выкручиваете корпус игольчатого клапана — на нём стоит уплотнительное кольцо. При помощи ключа на 19, выкручиваете пробку топливного фильтра и вынимаете сетку фильтра.Разбираем пусковое устройство. Выкручиваете 3 болта крепления крышки пускового устройства и снимаете её вместе с диафрагмой и возвратной пружиной.
Затем выкручиваете 2 болта корпуса пускового устройства и снимаете его с уплотнительным кольцом канала подвода разряжения.Чтобы в дальнейшем не путаться разбирая всё подряд, давайте сразу соберём и подготовим к установке крышку карбюратора. При помощи средства для очистки карбюраторов, тщательно отмойте крышку и продуйте сжатым воздухом, не забывая продувать все каналы. Сеточку топливного фильтра советую поменять на новую, так как качество топлива оставляет желать лучшего и нужна его качественная тонкая очистка. Закрутите пробку фильтра. Прикрутите корпус игольчатого клапана с уплотнительным кольцом и установите новую прокладку.
Установите назад иголку и поплавок — забив ось. Для проверки герметичности игольчатого клапана, создайте разряжение при помощи рта на штуцере подвода топлива. Поплавок при этом должен быть поднят максимально вверх. Нормально закрытый клапан не будет пропускать разрежение. В случае, когда иголка негерметична — замените её.
Расположите крышку вертикально и при помощи сверла на 6-7 мм измерьте расстояние от поплавка до крышки.
Если оно больше требуемого или меньше — исправьте это подгибанием кронштейна поплавка. Таким образом, мы добиваемся провального уровня топлива. Если его будет много или наоборот не хватать, то двигатель может работать неустойчиво и трудно запускаться.
Осмотрите диафрагму пускового устройства на наличие трещин. Повреждённую диафрагму следует заменить. Я советую в любом случае при полной разборке карбюратора, заменить все прокладки, диафрагмы и уплотнительные кольца. Крышку пускового устройства немного пошлифуйте мелкой наждачкой, расположенной на ровной поверхности, чтобы добиться ровной плоскости крышки и исключить подсосы воздуха. Соберите пусковое устройство, но пока не прикручивайте его к карбюратору. Максимально вытащите шток диафрагмы и при помощи рта, втяните воздух на себя через отверстие в корпусе пускового устройства.
После этого отпустите шток. При герметичной диафрагме и плоскости крышки, шток должен оставаться вытянутым, а когда вы уберёте ртом разряжение — шток под воздействием пружины вернётся назад. Теперь прикручивайте корпус пускового устройства к карбюратору. Крышка закончена и готова к установке.
Переходим к корпусу. Сначала снимите нижнюю крышку, открутив снизу 2 болта крепления и отсоединив наконечник тяги пневмопривода, путём извлечения из наконечника штока стопорной шайбы, открутите 2 болта крепления корпуса пневмопривода и снимите сам пневмопривод.
Проверяем пневмопривод. Для проверки, сожмите шток и втяните воздух ртом через отверстие в корпусе. Также как и в случае с пусковым устройством, отпущенный шток должен оставаться во втянутом положении, а затем, когда вы перестанете втягивать воздух, шток вернётся. В противном случае требуется замена диафрагмы и на всякий случай шлифовка крышки наждачной бумагой. Пневмопривод разбирается путём откручивания 3-х винтов в крышке.
Внутри пружина и диафрагма со штоком.
В корпусе вам нужно выкрутить 2 топливных, 2 воздушных жиклёра, жиклёр вместе с распылителем ускорительного насоса, снять эмульсионные трубки и диффузоры. Для снятия эмульсионной трубки, аккуратно вбиваете в него сверло подходящего диаметра или саморез и вынимаете. Диффузоры достаются вверх, слегка поддев отвёрткой или пассатижами. Главное не перепутайте при сборке номиналы жиклёров. Позже я прикреплю фото с таблицей жиклёров. Сами жиклёры выкручиваются отвёрткой под шлиц.
С корпуса карбюратора со стороны ускорительного насоса, выкручиваете жиклёр системы холостого хода, который прижат держателем (заглушкой) под шлицевую отвёртку или электромагнитным клапаном, если у вас стоит ЭПХХ. Клапан выкручивается ключом на 13.С обратной стороны корпуса выкручиваете заглушку вместе с жиклёром переходной системы вторичной камеры.Крышка ускорительного насоса крепится 4-мя винтами. Внутри диафрагма с возвратной пружиной.
Сверху находится винт-заглушка, под которым перепускной жиклёр — вам нужно выкрутить только винт-заглушку.Теперь корпус карбюратора нужно помыть, продуть и проверить плоскость фланца. Я не раз уже говорил, что кривой фланец это больное место карбюратора, так как стенка очень тонкая, а при затяжке гаек крепления карбюратора к коллектору сильно переусердствуют и сильной затяжкой просто гнут фланец. Это не из-за перепадов температур, а именно из-за сильной затяжки. Для проверки вам понадобится стекло или ровная металлическая линейка. Приложите её к фланцу и посмотрите на просвет. В 99% случаев фланец кривой и дополнительные прокладки уже не спасут, а герметичность в этом месте очень важная, так как между корпусом и нижней крышкой проходит канал холостого хода.Если искривление очень незначительное, можно аккуратно пошлифовать плоскость, предварительно убрав с неё торчащие трубки, чтобы их не испортить, ведь по ним идёт топливо. Не бойтесь того, что после шлифовки стенка фланца будет тонкой, смесеобразование будет не то и т.
п. — это всё не правда! =) А вот, что фланец будет тоньше это да, но вы теперь знаете, что гайки перетягивать нельзя, поэтому не переживайте. Если всё равно не хотите пользоваться таком методом, то тогда ровняйте при помощи пресса. Этот способ кстати единственный в случае, когда плоскость слишком искривлена. Корпус карбюратора в месте фланца следует хорошо прогреть горелкой, чтобы металл лучше поддавался и затем помещается под пресс или самодельные теса.Возвращаемся к составляющим корпуса. Проверьте каждый жиклёр на соответствие номиналу, при помощи подходящего сверла. Все жиклёры и трубки проверьте на просвет, чтобы они не были забиты! Закручиваете назад жиклёры и распылитель. Главное не попутайте их местами! Жиклёры следует подбирать в соответствии с заводской таблицей. На корпусе указана маркировка модели карбюратора в соответствии с которой, вы находите в таблице свою модель и подбираете жиклёры. Их номер можно разглядеть под увеличительным стеклом. Но обычно, на какие жиклёры стоит обращать внимание, это на топливные, воздушные и жиклёр холостого хода.
В основном устанавливают жиклёр холостого хода 50, топливные жиклёры 112 (первичной камеры) и 150 (вторичной), воздушные жиклёры 170 (первичной) и 170 (вторичной).Эмульсионные трубки также отмойте, продуйте и проверьте, чтобы каналы были чистые. Диффузоры имеют каналы, которые распыляют топливную смесь в цилиндры — их нужно очистить. Также важно проверить плотность прилегания диффузоров к каналам в корпусе. Пошлифуйте плоскость диффузоров на наждачке, для профилактики. За силу прижимания диффузора, служит проволочная пружинка с обратной стороны. Её можно вытащить и попробовать подогнуть. Со временем пружинка устаёт и подгибания бывает недостаточно, поэтому можете аккуратно постучать молотком по боковинам диффузоров, чтобы они немного расплющились. Это поможет входить диффузорам плотно, главное не перестараться.Осталось вкрутить жиклёры, поставить назад эмульсионные трубки и диффузоры. Проверьте, чтобы заглушка жиклёра переходной системы вторичной камеры была закручена до упора.
Также сделайте с заглушкой жиклёра холостого хода. Если у вас вместо заглушки стоит клапан ЭПХХ, то очень аккуратно затяните его ключом на 13, иначе он будет неправильно работать.
Осмотрите диафрагму ускорителя на наличие трещин и при надобности замените. Крышка ускорительного насоса шлифуется на наждачной бумаге и при её прикручивании, советую рычаг привода диафрагмы держать поднятым вверх. При таком действии достигается максимальное наполнение ускорительного насоса.
Пока с корпусом закончили. Нижняя крышка состоит из 2-х осей с дроссельными заслонками первичной и вторичной камеры, рычагов привода заслонок, каналов холостого хода и винтов регулировки холостого хода. Аккуратно пошатайте обе дроссельные заслонки и проверьте наличие люфта, если он есть — подтяните 2 болта крепления заслонки к оси.Для проверки механизма привода заслонок, покрутите за рычаги первичной и вторичной камеры, открывая их на максимальное положение. И помните, так как у вторичной камеры пневмопривод, то рычаг заслонки вторичной камеры будет открываться только когда заслонка первичной камеры открыта минимум на 50% (плюс-минус), так как на закрытой заслонке первичной камеры, её рычаг блокирует рычаг вторичной заслонки.
При вращении рычагов привода заслонок, они должны без усилий открываться и чётко возвращаться в исходное положение под воздействием пружин. Если чувствуется небольшое заедание, залейте рычаги WD-40 и разработайте их вращая на открытие и закрытие, возможно туда попала грязь, а затем продуйте воздухом. В противном случае, придётся разбирать рычаги и чистить всё вручную. Главное всё собрать также как и было. Для этого пользуйтесь фото, которое я прикреплю ниже. При необходимости после разборки механизма привода заслонок, можно вытащить оси и тоже их почистить вместе с заслонками. Но оськи закисают очень редко, и обычно достаточно почистить заслонки ничего не разбирая.
Сбоку нижней крышки находятся 2 винта регулировки холостого хода: большой — винт качества, а который поменьше — винт количества. Вам нужно их выкрутить и проверить состояние уплотнительных колечек — они должны быть целыми и эластичными. Но лучше сразу заменить.Внутри канала, куда вкручивается винт количества, находится распылитель.
На более старых карбюраторах, он представляет собой широкое двойное кольцо с отверстиями по кругу, а на более молодых годов выпуска обыкновенное кольцо. Распылитель в виде полукольца намного удобнее и надёжнее, так как у него нет таких тонких отверстий, которые очень быстро забиваются.Сам распылитель запрессован внутри, и для его извлечения, понадобится специальное приспособление, которое можно сделать самостоятельно.Либо придётся его прочищать на месте иголочкой, долго отмачивать в чистящем средстве, что очень неудобно, особенно с распылителем старых выпусков — отверстий слишком много и каждое нужно прочистить. Бывает иголкой подлезть не получается, и тогда используйте одну короткую жилку многожильного провода.
Корпус полностью разобран, теперь его в мойку и чистку. Советую обратить внимание на его плоскость с обеих сторон, так как при сильной затяжке крепления к коллектору, нижнюю крышку тоже «поведёт». Собираете всё в обратной последовательности. Не забудьте также очистить регулировочные винты и каналы холостого хода.
Хочу обратить внимание на то, что в отличие от Вебера, у Озона на холостом ходу обе заслонки закрыты, а под заслонкой первичной камеры, находится отверстие холостого хода, которое подаёт топливо в двигатель. Оно должно быть чистым!
После сборки нижней крышки, следует настроить положение заслонок. Направьте крышку на свет и посмотрите на заслонки. Они не должны пропускать через себя свет. Но при этом хочу обратить внимание на то, как они лежат. У каждой заслонки с боку карбюратора выходит лапка привода, которая упирается в винт. Вращая его, можно регулировать упор или по-другому сказав, просвет заслонок.
Закручивая понемногу упорный винт каждой заслонки, найдите положение, когда она еле-еле начнёт пропускать свет, а затем понемногу закручивайте винт до тех пор, пока этот просвет не исчезнет. Это делается для того, чтобы заслонка упиралась чётко в регулировочный винт, а не в стенку канала, иначе со временем, когда вы будете нажимать на газ, в этом месте образуется ямка, которая будет пропускать лишний воздух при нормально-закрытой заслонке.
На этом чистка и подготовка частей карбюратора закончена. Переходим к сборке и настройке. Нижнюю крышку прикрутите двумя винтами к корпусу и между ними установите новые прокладки. Напоминаю, что здесь одна теплоизоляционная прокладка и по бокам по одной картонной.Начинаем настройку ускорительного насоса. Налейте в поплавковую камеру бензин в соответствии с регламентированным уровнем топлива. Уровень должен быть посередине отливки поплавковой камеры.Поворотом рычага привода заслонки первичной камеры, с обратной стороны оси, выступ набегает на шток ускорительного насоса и сжимает диафрагму, подавая в двигатель большую порцию бензина под давлением через носик распылителя. Сначала диафрагме нужно наполнить полость, так как в ней нет топлива. Затем распылитель начнёт брызгать. В это время обратите внимание на струю из распылителя — она должна быть равномерной и без подтёков. При несоответствии ещё раз прочистите носик распылителя тонкой жилкой провода и продуйте воздухом.
Также струя распылителя должна «бить» непосредственно в коллектор, то есть не на диффузор, не на стенку камеры, не на заслонку, а именно в коллектор. Если струя «бьёт» мимо, можно аккуратно подогнуть носик и проверить всё ещё раз пока не добьётесь того, что я сказал выше.Теперь проверим производительность ускорительного насоса. Налейте в поплавковую камеру бензин по правильному уровню, расположите карбюратора над чистой ёмкостью и поворачивая рычаг привода дроссельной заслонки, сделайте 10 прысков ускорительным насосом. Наберите из этой ёмкости бензин в 10-ти кубовый шприц. При нормальной производительности ускорительного насоса, у вас должно получится 7-8 кубиков бензина. При несоответствии с указанным объёмом, а также если ускорительный насос вообще не подаёт топливо или подаёт его очень плохо, проверьте нагнетательный клапан, расположенный в жиклёре распылителе. Если шарик «закисает» насос может не работать вообще. Всё решается замачиванием в очищающем средстве и продувке воздухом.
При исправном клапане, можно услышать как болтается шарик, если его потрясти.Ещё проверьте подводящие каналы внутри насоса — открутите крышку ускорительного насоса, налейте в поплавковую камеру бензин и поверните рычаг дроссельной заслонки. Через перепускные отверстия должны пойти различимые струйки топлива с характерным бурлением. При надобности прочистите и продуйте. Промойте карбклинером перепускной жиклёр ускорительного насоса, выкрутив винт-заглушку над корпусом насоса.
Корпус готов. Прикрутите крышку карбюратора, закручивая болты крест накрест, для равномерного распределения прокладки. Сильно притягивать не вижу смысла, так как после установки карбюратора на автомобиль, вы будете проверять уровень топлива в поплавковой камере и для этого нужно будет ещё раз снимать крышку. Установите на место телескопическую тягу. На карбюраторах Озон часто встречается телескопическая тяга или «телескоп» закрытого типа. Такой вид тяги ненадёжный, так как внутрь движущихся элементов попадает грязь и они перестают работать.
Отсюда плохой запуск мотора и далеко нес первого раза. Советую установить телескоп открытого типа, чтобы забыть об этой проблеме.
Давайте настроим пусковое устройство. Принцип его работы заключается в том, что вы вытаскиваете «подсос», который соединён тросиком с рычагом воздушной заслонки, перекрывающей воздушный канал первичной камеры. При вращении двигателя стартером, разряжение двигателя воздействует на диафрагму пускового устройства, которая через тягу одновременно приоткрывает воздушную и дроссельную заслонку первичной камеры на нужный угол, доставляя в двигатель богатую смесь, которая важна при холодном запуске. Потому при вытянутом подсосе на работающем моторе обороты около 3 тысяч.
Регулировка пускового устройства заключается в настройке нужных пусковых зазоров заслонок. Воздушная заслонка открывается при пуске на 5-5,5 мм, а дроссельная на 0,7-0,9 мм. Вам понадобится по одному сверлу подходящего диаметра для каждой заслонки. Чтобы проверить текущие пусковые зазоры, необходимо сымитировать пуск вручную.
Для этого сначала нажмите на рычаг привода воздушной заслонки, чтобы она полностью перекрыла канал первичной камеры, а затем на шток пускового устройства. Теперь вы можете увидеть оба зазора.
Также проверьте, чтобы при нажатии на педаль газа до упора, заслонка первичной камеры была полностью открыта.При помощи ручного привода подкачки бензонасоса, накатайте в карбюратор топлива. В зависимости от производительности насоса, я не могу сказать точно сколько вам нужно качать. Думаю, интенсивной прокачки в течении одной минуты должно хватить. Снимаете крышку карбюратора, и проверяете уровень топлива. Так как во время чистки карбюратора вы уже настроили правильный зазор и ход поплавка, то сейчас вы проверяете правильность работы. По идее, уровень должен быть нормальным, если нет — исправьте это уже знакомым вам подгибанием кронштейна поплавка. Прикрутите крышку и в этот раз можно её уже затягивать.
Всё готово к первому запуску и настройки холостого хода. Убедитесь, что зажигание исправно и настроено правильно, стоят хорошие свечи с нужным зазором, а также бензонасос имеет хорошую производительность и у него настроен выход штока. Данной процедуре я посвящу отдельную статью, а теперь приступаем к настройке холостого хода.
Если у вас не затянуты регулировочные винты количества и качества — затяните их до упора. Затем выкрутите винт количества на 1 полный оборот, а винт качества на 2. Запускайте двигатель. Если мотор не запустился, выкрутите каждый регулировочный винт ещё на один оборот.
Ваша задача запустить мотор. Пускай он будет работать даже неустойчиво или на слишком повышенных оборотах — главное запустить и прогреть, так как холостой ход нужно регулировать только на прогретом двигателе.
Теперь немного теории. Представьте себе 2 канала: воздушный и топливный, которые сходятся в один общий канал, который выходит под дроссельной заслонкой первичной камеры. На каждом отдельном канале находится винт: количества смеси в топливном канале и винт качества смеси — в воздушном. Каждый винт, меняет величину своего канала, таким образом при закручивании проходимость канала становится ниже, а при выкручивании соответственно выше. Получается при помощи винтов, вы вручную осуществляете регулировку смеси на холостом ходу.
Когда двигатель прогрелся, можно приступать к настройке. Чтобы следить за оборотами, используйте штатный тахометр в приборной панели или подключаемый к катушке зажигания. Осуществляем регулировку в 4 этапа:
1)Прокручивая винт качества по часовой и против часовой стрелки, слушайте как работает двигатель. Вы должны уловить момент, при котором обороты начнут подниматься и будут максимально возможными.
(Объясню это более разборчиво. Итак, не трогая винт количества оборотов, если закрутить винт качества до упора, мотор станет работать неустойчиво, то есть то количество воздуха, которое мы подаём винтом качества недостаточно для полного сгорания того объёма топлива, которое мы задали винтом количества. Теперь наоборот, выкручивая винт качества, мы увеличиваем зазор воздушного канала и подаём больше воздуха. В этот момент слышно как двигатель начинает работать устойчиво, и обороты начинают повышаться — это так называемая «горка». Когда мы продолжаем дальше выкручивать винт качества, воздуха становится больше чем достаточно и мотор снова начинает работать неустойчиво.
И вот ваша задача найти именно «вершину» этой «горки», то есть самое оптимальное положение винта качества, при котором мотор будет работать максимально устойчиво. По законам физики, а в нашем случае это горение топливо-воздушной смеси, при слишком богатой смеси (больше бензина-меньше воздуха) и при слишком бедной (меньше бензина больше-воздуха) не может достигаться полное и своевременное воспламенение, и мотор будет работать неустойчиво. Я на этом делаю акцент, так как многие считают, что неустойчивая работа может быть только при бедной смеси. Как видите, это далеко не так.)
2)Выкручивая винт количества, увеличивайте обороты двигателя примерно до 1100 оборотов.
3)Вращая винт качества найдите на этих оборотах «вершину горки».
4)Закрутите с этого места (с «вершины горки») винт качества так, чтобы обороты упали до 1000 оборотов.
По регламенту рекомендуют 850-900 об/мин, но я советую делать 1000 об/мин, так как и мотор работает хорошо, бодро реагирует на газ и зарядка АКБ будет идти хорошая.
На этом всё. Надеюсь вам было понятно и интересно узнать про обслуживание карбюраторов семейства Озон. До новых встреч!
o carburador — Перевод на русский — примеры португальский
Эти примеры могут содержать грубые слова, основанные на вашем поиске.
Эти примеры могут содержать разговорные слова, основанные на вашем поиске.
Verificar a ignição, as linhas de combustível e или carburador .
Бензиновый двигатель объемом 1,45 л.ВАЗ-21072 отличается от ВАЗ-2107 установкой или карбюратора емкостью двигателя 1,3 литра.
Бензиновый двигатель рабочим объемом 1,45 л. ВАЗ-21072 отличается от ВАЗ-2107 установкой карбюратора и двигателем объемом 1,3 л.
Isso Quer Dizer Que или Carburador não está montado no seu carro?
Так что карбюратор сейчас не сидит в вашем двигателе?Este é или carburador que alimenta или cilindro.
Bem, não é или carburador .
Substituí или carburador e a alavanca das Mudanças, mas não trabalho nele desde que a tua mãe adoeceu.
Я только что заменил карбюратор и коленчатый вал, но… Я не работал над ним с тех пор, как заболела твоя мать.Комо или карбюратор «Озон» работает?
Agora, или единственная проблема é или карбюратор .
Posso reparar или carburador , mas barcos não são a minha especialidade.
Ну, я могу восстановить карбюратор , но лодки не очень моя сильная сторона.Um filtro de combustível fino está localizado entre a bomba e o carburador .
О проблемах с двигателем или о карбюраторе .
Depois acertei meu dente hoje de manhã… quando estava arrumando или carburador do Joe.
А потом я ударился зубом… Ранее этим утром, когда я работал над поломкой машины Джо …Na semana passada, foi или carburador .
Faço minha parte mantendo или motor funcionando todo dia e nunca checando или carburador .
Se acertar или карбюратор , или двигатель пара.
Eu verifiquei или carburador , e o Problema não é aí.
Наконечник педали com или карбюратор .
Это тяга от педали к карбюратору .É apenas или carburador , podemos comprar um novo.
O meu pai anda tentar arranjar или carburador há imenso tempo.
Сравнить ВАЗ Лада 1600 1978 с АЗЛК Москвич 2141 1988 с Лада 2107 1.6 1985
Тип двигателя — Количество цилиндров
1 Советский карбюратор
1 Карбюратор
Карбюратор Озон
Продольный
Продольный
Продольный
Объем двигателя — Рабочий объем — Объем двигателя
1569 см3/95.
7 куб. дюймов
1569 см3 / 95,7 куб. дюймов
1568 см3 / 95,7 куб. дюймов
79,00 мм / 3,11 дюйма
79,00 мм / 3,11 дюйма
80,00 мм / 3,15 дюйма
80,00 мм / 3,15 дюйма
Комбинированная мощность (электрическая + сжигание)
Комбинированный крутящий момент (электрический + камера сгорания)
Максимальная мощность — Выход — Мощность
л.с.79 л.с. / 78 л.с. / 58 кВт
80 л.с. / 79 л.с. / 59 кВт
78 л.с. / 77 л.с. / 57 кВт
Максимальная мощность — Выход — Мощность, л.с., об/мин
122.0 Нм / 89 фунт-фут
123,0 Нм / 90 фунт-фут
120 Нм / 88 фунт-фут
Количество электродвигателей
Ведущие колеса — Тяга — Трансмиссия
Коробка передач — Количество скоростей
Размер, габариты, аэродинамика и вес
242,3 см / 95,39 дюйма
258 см / 101,57 дюйма
242,0 см / 95,28 дюйма
406,4 см/160 дюймов
435 см/171,26 дюймов
414. 0 см / 162,99 дюйма
160 см / 62,99 дюйма
167 см / 65,75 дюйма
162,0 см / 63,78 дюйма
137,2 см / 54,02 дюйма
140 см / 55,12 дюйма
145,0 см / 57,09 дюйма
134,6 см / 52,99 дюйма
144,0 см / 56,69 дюйма
134,6 см / 52,99 дюйма
142,0 см / 55,91 дюйма
Коэффициент аэродинамического сопротивления — Cx
Передние тормоза — Размер диска
Задние тормоза — размеры дисков
Передние шины — размеры дисков
Задние шины — размеры дисков
1030 кг / 2271 фунтов
1070 кг / 2359 фунтов
1000 кг / 2205 фунтов
Максимум.Тяговое усилие Масса
Соотношение массы и мощности
13,04 кг/л.с.
13,38 кг/л.с.
12,82 кг/л.с.
Бесконечный винт. —
Рейка и шестерня. —
Винтовые пружины.
Независимая, McPherson, винтовые пружины, стабилизатор поперечной устойчивости
Винтовые пружины.
Продольный рычаг. Ось Де Дион.
Ось De Dion, винтовые пружины
140 км/ч / 87 миль/ч
155 км/ч / 96 миль/ч
153 км/ч / 95 миль/ч
Разгон от 0 до 60 миль/ч (от 0 до 96 км/ч)
Разгон от 0 до 100 км/ч (от 0 до 62 миль/ч)
Ускорение от 0 до 400 м (1/4 мили)
Расход топлива (экономичный), выбросы и запас хода
Расход топлива — экономичный — смешанный
8.8 л/100 км / 27 миль на галлон США / 32 мили на галлон Великобритания
Расход топлива — Экономичный — Открытая дорога
Расход топлива — Эконом — Шоссе
Расход топлива — Эконом — Город
Расход топлива — экономичный — низкий WLTP
Расход топлива — экономичный — средний WLTP
Расход топлива — экономичный — высокий WLTP
Расход топлива — экономичный — сверхвысокий WLTP
Расход топлива — экономичный — комбинированный цикл WLTP
Среднее энергопотребление
Среднее энергопотребление WLTP
39.
1 литр / 10,3 галлона США / 8,6 галлона Великобритании
55 литров / 14,5 галлона США / 12,1 галлона Великобритании
39 литров / 10,3 галлона США / 8,6 галлона Великобритании
г/км (ВАЗ)
г/км (АЗЛК)
210 г/км (оценка)
Питание
- Питание
К нам подъезжает водитель ВАЗ 2110 и эмоционально начинает говорить: ребята, помогите! Вечером надо в командировку, а машина глохнет, свечи заливаются.Ставлю новые свечи, мин.
..
Ахоана ный карбюратор «Озон»?
Карбюратор Ny fiara, na inona na inona mety ho marika, natao ho an’ny rivotra mampifangaro amin’ny lasantsy sy hitondra fanampiana ao ny fananganana ny rivotra-tsolika mifangaro.
Ары изаны vokatra mandalo ao an-efi-trano maotera setroka ary amin’ny setroka mitarika ny поршни. Ny Torque izay niteraka ny hetsika ny hazo dia mifindra any amin’ny kodia, ka mahatonga ny fiara manomboka ny hetsika.
Микасика ны воалаза фитаована, нью карбюратор «Озон» мисы фототра фитовиана аминный «рахалахины» цы.
Ary toy ny famolavolana ny rafitra manana rafitra на холостом ходу, izay manome ara-dalàna fandidiana maotera amin’ny mihidy дроссельная заслонка miditra tsimoramora ny efi-trano roa.
фитована
Ио рафитра диа ахитана манокана Тюбик эмульсионный висы «тоетра» ный солика андалан-тены, насадки, ари сокиро «диабе». Koa ankehitriny ao amin’ny rafitra ny mpihazona ny solika fiaramanidina sy ny rivotra ny rafitra izay mihetsiketika rivotra ary miharo solika.
фиципики ны аса
Raha ny maotera без холостого хода, ny roa mikopaka dia mikatona. Ireto ambany ireto ireo misy banga, izay tamin’ny lelan-efi-trano voalohany ny alalan’ny maotera sy ny hafa misokatra, dia ninonoanao solika avy amin’ny emulsion ao amin’ny rafi-tsara ny idling.
Izany rehetra izany dia miseho ao amin ‘ny efi-trano voalohany.
Ави аминьны лавака фанцакана мандеха аминьны солика солика фиараманидина, изай михарохаро аминьны ривотра. Ity farany indray kosa, ny rafitra miditra amin’ny alalan’ny rivotra fiaramanidina. Арака изаны, карбюратор «Озон» цы ампы оксисенина мифангаро аминьны ласанцы, изай атао мо ны ривотра-солика. Цы лацака тео амин’ны фансона сы эо ан-маотера цилиндров.
Самоэмульсия mikoriana no nifehy antsoina hoe visy «toetra» izay перекрывается ny solika fantsona fizarana hazo fijaliana.Ны фамератрахана карбюратор «Озон» диа мидика ны фихенаньны на митомбо ео аминьны физотраньны ны фананана тао фианкинансика амин ны тоерана мисы ны фанициана болт. Mba hanatsarana ny fanitsiana malefaka misy fanampiny tsolika andalan-teny amin’ny misaraka fiaramanidina. Io endri-javatra ihany no mirehareha Карбюратор «Озон». Ny tena mampiavaka eto dia fa afaka miasa foana sy manompo amin’ny fomba feno emulsion na dia fonosina visy «toetra».
Ahoana no mba hanitatra ny ain’ny ny rafitra?
Карбюратор «Озон» диа азо атао си илаина мба хамантарана, устранение неполадок раванизы ио исан-каразани, ары манадио хо афака аминьны фахалотоана исан-каразани.40-50 arivo kilometatra rehetra dia mila mitana ny fitaovana tsara DETERGENT manokana (amidy ao amin’ny fivarotana ireo). Ary aza manadino ny momba ny fisian’ny ny fingotra seal, izay hisy fiantraikany be koa ny fampisehoana sy ny fanompoana ny fiainana ao amin’ny карбюратор.
Ahoana no hahatonga ny Карбюратор Тюнинг «Озон»?
Raha te-hampitombo fahefana maotera tsy mankaleo ny andian-tsoratra, dia azo atao ny hametraka eo amin’ny toerana mamokatra kokoa tapaka fiaramanidina.Ohatra, ny fitaovana misy soratra hoe «135» dia azo soloina amin’ny alalan’ny «150» -e fiaramanidina sy ny sisa.
ВАЗ::2106: Карбюратор
5. Карбюратор
Схема карбюратора Озон
Описание конструкции
На автомобиль ВАЗ-2106 теперь устанавливается карбюратор Озон модели ДААЗ 2107-1107010-20.
На автомобиле ВАЗ-21065 используется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов Солекс).
Карбюратор Озон – эмульсионного типа, двухкамерный, с падающим потоком. Имеет одну уравновешенную поплавковую камеру, две основные дозирующие системы, концентрирующее устройство (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере. , электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задросельное пространство, пневматический привод дроссельной заслонки второй камеры.Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером выбора разрежения для управления регулятором опережения зажигания.
Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан.
Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.
Из поплавковой камеры топливо поступает через главные топливные жиклеры (первая и вторая камеры) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливно-воздушная эмульсия поступает через форсунки в малый и большой диффузоры карбюратора.
Топливный канал системы холостого хода перекрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние клапана под напряжением – открыто.
Система холостого хода отбирает топливо из эмульсионного колодца первой камеры.Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через жиклер холостого хода и отверстие переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт, иначе называемый винтом качества) подается в отверстие, перекрытое иглой винта количества, где дополнительно смешивается с воздухом и далее через отверстие эмульсии попадает во впускной трубопровод.
Состав смеси регулируется винтом качества.
При частичном открытии дроссельных заслонок (перед включением в работу основной дозирующей системы) топливно-воздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.
Эконостат обеспечивает подачу топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.
Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос поставляется с шаровыми кранами. Один клапан – обратный – расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой.Другой клапан расположен в распылителе.
Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шара, как только прекращается подача топлива. Избыточное топливо при нагнетании стекает через перепускной жиклер обратно в поплавковую камеру.
Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. В процессе эксплуатации ускорительный насос регулировке не подлежит.
Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При оттягивании ручки привода («подсоса») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается на 0,7–0,8 мм (пусковой зазор). При первых вспышках разрежение за дроссельной заслонкой передается в цилиндры на диафрагму, которая через шток и тягу приоткрывает воздушную заслонку.
Максимальная величина открытия заслонки регулируется упорным винтом диафрагмы, расположенным под навинчивающейся крышкой.
ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности, рекомендуем производить на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой щеткой с невыпадающим ворсом, смоченным бензином или керосином, удаляем грязь с его внешней поверхности.Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом. Используемые тряпки должны быть чистыми и не оставлять ворсинок и нитей. |
Тарировочные данные карбюратора ДААЗ 2107-1107010-20
Параметры | Первая камера | Вторая камера |
Диаметры, мм: | ||
22 | 25 | |
28 | 36 | |
1,12 | 1,5 | |
1,5 | 1,5 | |
0,5 | 0,6 | |
1,7 | 0,7 | |
– | 1,5 | |
– | 1,2 | |
| – | 1,5 |
| 0,7 | – |
| 1,5 | 1,2 |
| 0,4 | – |
| 0,4 | – |
Подача ускорительного насоса на 10 полных ходов, см 3 | 7±25% | – |
Номер калибровки распылителя смеси | 3,5 | 4,5 |
Номер калибровки эмульсионной трубки | Ф15 | Ф15 |
Расстояние поплавка от крышки карбюратора с прокладкой, мм | 6,5±0,25 | |
Зазоры в воротах для регулировки пускового устройства, мм: | ||
5,5±0,25 | ||
0,9–1,0 | ||
ВАЗ::2101: Карбюратор
4.
2. КарбюраторСхема главной дозирующей системы карбюратора и экономостата
| Эконостат находится во вторичной камере карбюратора. На схеме условно показано в основной камере. 1 – эмульсионный жиклер экономостата; 2 – эмульсионный канал эконостата; 3 – жиклер воздуха главной дозирующей системы; 4 – воздушный жиклер экономостата; 5 – топливный жиклер экономостата; 6 – клапан игольчатый; 7 – ось поплавка; 8 – шарик запорной иглы; | 9 – поплавок; 10 – камера поплавковая; 11 – главный топливный жиклер; 12 – эмульсионный колодец; 13 – эмульсионная трубка; 14 – ось дроссельной заслонки первичной камеры; 15 – канавка золотника; 16 – золотник; 17 – диффузор большой; 18 – диффузор малый; 19 – спрей |
Схема системы холостого хода карбюратора
| 1 – корпус поворотных затворов; 2 – дроссельная заслонка основной камеры; 3 – отверстия переходных режимов; 4 – отверстие, регулируемое винтом; 5 – канал воздухозаборника; 6 – винт регулировки количества смеси; 7 – винт регулировки состава (качества) смеси; | 8 – эмульсионный канал системы холостого хода; 9 – регулировочный винт дополнительного воздуха; 10 – крышка картера карбюратора; 11 – воздушный жиклер системы холостого хода; 12 – топливный жиклер системы холостого хода; 13 – топливный канал системы холостого хода; 14 – эмульсионный колодец |
Схема ускорительного насоса
| 1 – винт клапана; 2 – распылитель; 3 – топливный канал; 4 – перепускной жиклер; 5 – камера поплавковая; 6 – кулачок привода ускорительного насоса; | 7 – рычаг привода; 8 – возвратная пружина; 9 – чашка диафрагмы; 10 – диафрагма насоса; 11 – кран шаровой впускной; 12 – камера паров бензина |
Схема пускового устройства диафрагмы
| 1 – рычаг привода воздушной заслонки; 2 – заслонка воздушная; 3 – воздушный патрубок первичной камеры карбюратора; 4 – тяга; 5 – тяга пускового устройства; 6 – диафрагма пускового устройства; 7 – регулировочный винт пускового устройства; 8 – полость, сообщающаяся с задросельным пространством; 9 – телескопическая тяга; 10 – рычаг управления заслонками; 11 – рычаг; | 12 – ось поворотной заслонки первичной камеры; 13 – рычаг на оси заслонки основной камеры; 14 – рычаг; 15 – ось дроссельной заслонки вторичной камеры; 16 – дроссельная заслонка вторичной камеры; 17 – корпус поворотных затворов; 18 – рычаг управления дроссельной заслонкой вторичной камеры; 19 – тяга; 20 – пневмопривод |
Схема пневмопривода дроссельной заслонки вторичной камеры
| 1 – жиклер пневмопривода, расположенный в диффузоре основной камеры; 2 – рычаг управления заслонками; 3 – рычаг, жестко связанный с осью дроссельной заслонки первичной камеры; 4 – рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 5 – жиклер пневмопривода, расположенный в диффузоре вторичной камеры; 6 – рычаг, соединенный с рычагом 9 через пружину; | 7 – ось дроссельной заслонки вторичной камеры; 8 – шток пневмопривода; 9 – рычаг управления дроссельной заслонкой вторичной камеры; 10 – канал подвода разрежения в пневмоприводе; 11 – заглушка штока; 12 – пневмопривод дроссельной заслонки вторичной камеры |
До 1974 года на автомобили ВАЗ-2101,-2102 устанавливались карбюраторы 2101-1107010 (номер отлит на нижнем фланце корпуса карбюратора).
С 1974 по 1976 год (включительно) на этих автомобилях применялись карбюраторы 2101-1107010-02, а с 1977 по 1980 годы устанавливались карбюраторы 2101-1107010-03.
Все эти карбюраторы имели в основном одинаковое устройство и различались диаметрами некоторых жиклеров, а на первых двух карбюраторах еще устанавливался клапан дисбаланса поплавковой камеры.
С 1980 года на автомобилях стал применяться карбюратор 210-1107010-20 (типа Озон). От старых карбюраторов он отличался диаметрами жиклеров, наличием пневмопривода дроссельной заслонки вторичной камеры и введением патрубка для отбора разрежения к вакуумному регулятору распределителя зажигания.
В начале 80-х годов выпускался и карбюратор 2105-1101010-10 без патрубка отбора разрежения к вакуумному регулятору распределителя зажигания. Поставлялся в запчастях для установки на двигатели с распределителем зажигания Р125 без вакуумного регулятора.
В настоящей главе описывается карбюратор 2105-1107010-20, так как он устанавливался на большинство автомобилей, а старые карбюраторы уже давно не выпускаются.
Карбюратор 2105-1107010-20 эмульсионного типа, двухкамерный, с падающим потоком.Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельной заслонкой.
В карбюраторе имеются две основные дозирующие системы (см. рис. Схема основной дозирующей системы карбюратора и экономостата) первичной и вторичной смесительных камер, система холостого хода (см. рис. Схема системы холостого хода карбюратор) камера первичного смешения, переходная система камеры вторичного смешения, концентрирующее устройство (эконостат), диафрагменный ускорительный насос (см. рис.Схема ускорительного насоса) с механическим приводом и диафрагменным пусковым устройством (см. рис. Схема диафрагменного пускового устройства) пуск холодного двигателя. Поворотный затвор вторичной камеры имеет пневматический привод (см. рис. Схема пневмопривода поворотного затвора вторичной камеры).
Тарировочные данные карбюратора 2105-1107010-20
Индикаторы | 1-я камера | 2-я камера |
| Диаметр диффузора, мм | 21 | 25 |
| Номер калибровки распылителя | 3,5 | 4,5 |
| Диаметр главного топливного жиклера, мм | 1,07 | 1,62 |
| Диаметр главного жиклера, мм | 1,70 | 1,70 |
| Номер калибровки эмульсионной трубки | Ф15 | Ф15 |
| Диаметр топливного жиклера холостого хода, мм | 0,50 | 0,60 |
| Диаметр жиклера воздуха холостого хода, мм | 1,70 | 0,70 |
| Диаметр форсунки ускорительного насоса, мм | 0,40 | – |
| Диаметр перепускного жиклера ускорительного насоса, мм | 0,40 | – |
| Производительность ускорительного насоса свыше 10 полных ходов, см3 | 7 ± 25% | |
| Диаметр топливного жиклера экономостата, мм | – | 1,50 |
| Диаметр воздушной струи экономостата, мм | – | 1,20 |
| Диаметр эмульсионного жиклера эконостата, мм | – | 1,50 |
| Диаметр жиклера воздуха пускового устройства, мм | 0,70 | |
| Расстояние поплавка от крышки карбюратора с прокладкой, мм | 6,5 ± 0,25 | |
Таблица подбора форсунок по объему двигателя.
Размер карбюратора Эти мелкие детали влияют на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но для этого требуется много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую больших скоростей, но и не требующую частой дозаправки. Все зависит от пожеланий автовладельца.
Чистка, настройка, замена и регулировка форсунок и регулировка обогащения топливно-воздушной смеси производится при ТО и при возникновении аварийных ситуаций.
Основные типы жиклеров и их выбор
Промышленность выпускает 2 вида жиклеров карбюраторов, которые входят в каждый ремкомплект:
Изготавливаются для каждой камеры в устройстве. Выбор жиклера зависит от сечения большого и малого диффузоров карбюратора. Для каждой модели и марки автомобиля существуют разные ремкомплекты. Детали отличаются диаметром отверстий. Как отрегулировать правильную работу мотора – информация, необходимая каждому автовладельцу.
Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с самыми мощными двигателями. В этом случае машина будет работать с перебоями, потому что вазовские форсунки не смогут эффективно выполнять свою работу — из-за недостаточного диаметра для подачи обогащенной смеси.
Часто автомобилисты устанавливают большую топливную часть для лучшего разгона и динамичной езды. При этом не следует забывать об увеличении расхода топлива. Также увеличенный на несколько порядков диаметр струи не всегда сможет дать хороший результат.Как выбрать форсунки, подскажет таблица.
Если объем двигателя 1,6 литра, то не стоит ставить на него магистральный жиклер от мощного двигателя. Если Вас больше не устраивает разгон автомобиля, возможно, нужно искать другую причину, например:
- низкий уровень компрессии в одном из цилиндров;
- регулировка системы зажигания вышла из строя;
- одна или несколько свечей зажигания неисправны;
- требуется замена высоковольтных проводов.
Это лишь некоторые из причин и неисправностей, устранив которые, вы снова получите резвый автомобиль. Мнения автомобилистов о переделке жиклеров разные, но большинство считает, что делать этого не стоит. Иногда любители сэкономить устанавливают форсунки меньше рекомендованных размеров. В этом случае получается экономичная, но очень слабая машина, которая будет разгоняться очень долго. Жиклеры карбюратора Ozone не должны устанавливаться в карбюратор Ford.Они должны быть на классических Жигулях.
Правильная регулировка работы карбюратора может оказать большое влияние на ускорение и мощность транспортных средств.
Проведение регулировки карбюратора
Каждый из карбюраторов регулируется в нескольких значениях. После выполнения данной операции заменить:
- заполнение поплавковой камеры бензином;
- максимальная скорость холостого хода;
- насыщение топливно-воздушной смеси, поступающей в двигатель.
Регулировать качество смеси достаточно просто. Это может сделать каждый автолюбитель:
- На прогретом двигателе с помощью винта регулировки качества смеси установить на тахометре число оборотов, не более 900;
- Уменьшаем до максимально возможного — качество смеси, затягивая регулировочный винт. Доводим двигатель до очень малых оборотов;
- Постепенно откручивая винт, доводим обороты до нормального значения, чтобы двигатель работал ровно.Здесь нельзя переусердствовать, лучше провести операцию еще раз. Увеличение оборотов холостого хода увеличит расход топлива, поэтому вносятся дополнительные корректировки.
Бывают ситуации, когда скорость приходится увеличивать из-за сбоев в работе мотора. Например, если вращение винта не меняет скорость. Причин такой поломки несколько. Необходимо обратить внимание на:
- жиклер электромагнитного клапана — возможно он забит;
- канал под винт регулировки качества смеси.При некачественном бензине забивается;
- электромагнитный клапан — возможно, что он неисправен.
Проверить правильность работы клапана достаточно просто. При выключенном двигателе отсоедините провод от электромагнита, открутите электромагнитный клапан и отсоедините топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подводим снятый с клапана провод.
Щелчок и погружение штока клапана в корпус свидетельствует об исправности электромагнита.В противном случае мы меняем этот узел устройства. Умельцы советуют более простой способ. При работающем двигателе сдергиваем провод. Если двигатель заглох, можно продолжать работу — клапан исправен.
Если в жиклер попала соринка, ее следует прочистить. Очистка очень проста. Струю можно продуть с помощью насоса или компрессора. Часто пятнышки настолько малы, что их не видно, но лучше перестраховаться и, если деталь снимается, то для устранения этой проблемы ее продувают.После выполнения всех операций ставим жиклер на место и проверяем работу системы.
Не всегда есть возможность прочистить канал холостого хода под винтом регулировки смеси, в дороге.
Часто он забивается настолько, что его невозможно продуть, и для устранения неисправности приходится разбирать карбюратор. Только тогда становится возможным очистить этот канал. В такой ситуации есть временный выход.
С помощью гаечного ключа ослабьте крепление электромагнитного клапана на карбюраторе, пока двигатель не заработает нормально, и поезжайте домой.В этом случае бензин проходит мимо топливного жиклера холостого хода, что приводит к повышенному расходу топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при нажатии на педаль газа, поэтому избавиться от поломки поможет обязательная чистка каналов и последующая регулировка.
Помните — настройка и регулировка производится только на прогретом двигателе, но перед этим часто необходимо заменить жиклер, установив деталь из комплекта.Как это сделать правильно, рассмотрим далее.
Замена жиклера
Подбор жиклера карбюратора осуществляется по маркировке.
Каждый номер детали в комплекте должен соответствовать диаметру, указанному в таблице. Выбирая комплект деталей карбюратора, определитесь, какая мощность, взлетная скорость вас устроит. Если задать номинальные размеры, то тут все просто — надо сначала подобрать комплект. Это самая ответственная работа при покупке. Следует помнить, что 80% запчастей на рынке – из Китая.Обратите на это внимание, когда будете их собирать. Потом можно делать ремонт.
Важно. Двигатели для автомобилей ВАЗ выпускаются с карбюраторами ДААЗ. Практически во всех модификациях первичная камера оснащена атомайзером 4,5. Основная топливная форсунка имеет маркировку 135, воздушная форсунка — номер 170. При установке форсунки № 4 в первую камеру устанавливаются 130 топливных и 150 воздушных форсунок. Крайне важно соблюдать это соотношение.
Для его проведения нам необходимо снять карбюратор с двигателя.Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях на сайте, единственное на что нужно обратить внимание это прокладка между карбюратором и корпусом двигателя.
Сняв карбюратор с помощью отвертки, отверните винты крепления крышки. Снимаем его и плоской отверткой откручиваем топливный и воздушный жиклер. На воздухе необходимо отсоединить эмульсионные трубки. Затем устанавливаются новые детали или прочищаются старые исправные форсунки.Для большей уверенности необходимо откалибровать форсунки на специальном стенде. «Неправильные» детали следует удалить, но не делать это самостоятельно.
Перед установкой все детали карбюратора необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем устанавливать новые форсунки. При этом следует соблюдать правильное расположение каждой части механизма. Жиклеры на карбюраторе должны быть промаркированы согласно маркировке.
После сборки устройства установите его на новую прокладку и затяните гайки крепления.Первичная регулировка и настройка осуществляется винтом насыщения смеси и регулировкой холостого хода. Эти операции запустят двигатель.
Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали на месте и надежно закреплены. Проводим пробный запуск двигателя. Теперь нам нужно отрегулировать работу мотора и прогреть его.
Посмотрев данные о температуре двигателя, настраиваем его работу.
Выполнив все операции по установке форсунок, надежно отрегулировав карбюратор и следуя всем инструкциям, посчитайте, сколько топлива вы сэкономите.
Если у вас есть вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады на них ответить.
Подбор и доработка жиклеров на карбюраторах Солекс осуществляется в двух случаях: при необходимости увеличения мощностных показателей двигателя автомобиля (быстрый запуск, отклик дроссельной заслонки, увеличение оборотов) или для уменьшения расхода топлива двигателем. от показателей паспорта.
В случае увеличения мощности обычно подбирают и увеличивают пропускную способность топливных жиклеров ГДС (обогащают топливную смесь).
При необходимости улучшить топливную экономичность — увеличить пропускную способность воздушных жиклеров ГДС (обеднить топливную смесь). В любом случае необходимо установить на карбюратор форсунки с измененным сечением отверстия и производительностью, отличной от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).Перед началом работы убедитесь, что и карбюратор, и двигатель нормально работают на стандартных жиклерах. Также перед проведением модификации карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля.Если двигатель автомобиля кушает бензин ведрами или даже вдвое, есть смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.
Следует помнить, что при работе с карбюратором необходимо придерживаться определенной схемы: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных систем дозирования.
Изменение одного или нескольких звеньев этой цепи приводит к явному изменению работы двигателя.Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и выполнять все манипуляции на них. Ставим родные форсунки обратно на случай неудачи эксперимента.
Варианты доработки и подбора жиклеров на карбюраторах Солекс
— Установить воздушные или топливные форсунки от другого карбюратора, от другого двигателя
Вы можете выбрать из списков ниже.
Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс
| Модели с карбюратором | 1-я камера | 2-я камера |
| 2108-1107010 | 97,5 | 97,5 |
| 21081-1107010 | 95 | 97,5 |
| 21083-1107010 | 95 | 97,5 |
| 21073-1107010 | 107,5 | 117,5 |
| 21051-1107010 | 105 | 110 |
| 21083-1107010-31 | 95 | 100 |
| 21083-1107010-35 | 95 | 100 |
| 21083-1107010-62 | 80 | 100 |
| 21412 | 95 | 95 |
Таблица размеров и применимости воздушных жиклеров ГДС для карбюраторов Солекс
| Модели с карбюратором | 1-я камера | 2-я камера |
| 2108-1107010 | 165 | 125 |
| 21081-1107010 | 165 | 135 |
| 21083-1107010 | 155 | 125 |
| 21073-1107010 | 150 | 135 |
| 21051-1107010 | 150 | 135 |
| 21083-1107010-31 | 155 | 125 |
| 21083-1107010-35 | 150 | 125 |
| 21083-1107010-62 | 165 | 125 |
| 21412 | 160 | 100 |
воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex
— Модификация существующих форсунок
В продаже есть сверла тонкие 1мм, 1мм. 5 мм, 1,75 мм, 2 мм и т. Д. Их можно использовать для сверления штатных сопел до необходимого размера за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и пересверлить его.
Технология выбора форсунок
Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости отрегулируйте холостой ход винтами «качество» и «количество».
Устанавливаем еще больший жиклер, проверяем динамику или КПД. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. Затем делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную настройку проводим и для второй камеры карбюратора (в большинстве случаев ограничиваются первой).
Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте, .
Проверка пропускной способности форсунок для контроля соответствия их маркировки можно проверить, изготовив самодельное приспособление (см.).
Примечания и дополнения
— Описанный выше подбор жиклеров — это минимальное вмешательство в работу карбюратора с минимальными последствиями (прирост мощности процентов на 5-10 или экономия в пределах литра на сотню). Вы сможете сильнее и эффективнее настроить свой карбюратор, если добавите в подборку жиклеров, как малых, так и больших, подберете эмульсионные трубки, доработаете смесительные камеры карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок.Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в конечном итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.
Наиболее распространены карбюраторы Солекс модификаций 21053, 21083, 21073, 21041.
Они отличаются данными тарировки, т.е. поперечное сечение больших диффузоров (DB), значение и тип жиклеров и других потрохов, и рассчитаны на определенный типоразмер и тип двигателя.
21083 — «базовая» модификация карбюратора с наименьшим сечением диффузоров 21х23, предназначенная для поперечно расположенного «зубильного» двигателя объемом 1.5 литров. Он особенно популярен тем, что из него можно получить солекс любой модификации, а также уникальную, отшлифовать его на любую стоимость диффузоров и так далее. Нежелательно ставить двигатель объемом больше 1,5 л — на высоких оборотах он будет душить двигатель из-за небольшого сечения OBD. Следует отметить, что 21083 готовит обедненную смесь (из-за особенностей двигателя 2108) и для получения хорошей динамики на двигателе УЗАМ желательно поменять жиклеры.
21053 — карбюратор для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Наиболее приемлемый вариант для двигателей 1,5 л, требует минимальной регулировки.
Если не хотите долго биться с жиклером или искать толковый карбюратор — это вам Солекс
21073 — карбюратор для нивы, на объем 1,7 л, диффузоры 24х24, популярный у владельцев двигателей УЗАМ-1,7, для двигателя 1,7 л тоже становится с минимальной доводкой.
Особенность: дополнительно имеет 2 штуцера рециркуляции отработавших газов, в других Солексах их нет (позиция «а» на фото).
21041 — единственный карбюратор семейства «Солекс», разработанный для двигателя «Москвич» объемом свыше 1,8 л, имеет самые большие диффузоры — 24х26. Внимание! Есть несколько модификаций этого солекса для МПСЗ или БСЗ, они отличаются отсутствием и наличием вакуумной форсунки предпускового зажигания, будьте осторожны.
Дополнительно хочу сказать, что любой солекс можно подогнать под любой объем — вопрос времени и нервов и сожженного бензина.Если поставить солекс 083 на 1,5 литра, получим приемистый мотор на низах, который заткнется после
4500об, если поставить
Внимание! Все Solex одинаковы внешне и по устройству, поэтому они устанавливаются, подключаются и настраиваются одинаково, независимо от модели!
Внешний вид и подключение карбюратора на примере 21041-****-10.
1. Электромагнитный клапан, применяемый для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, открутив электромагнитный клапан.Если у вас нет блока EPHX, то к выводу электромагнитного клапана необходимо подключить +12 вольт, чтобы при выключении зажигания напряжение на нем пропадало (прекращается подача топлива на ХХ), что упростит выключите двигатель и избегайте калильного зажигания.
2. Порт отбора проб картерных газов нужен для того, чтобы отсасывать картерные газы из двигателя на холостом ходу при закрытых дроссельных заслонках. Подключается к тонкому шлангу на баке Solex или врезается в главный шланг отвода газа из картера.
Если на поддоне нет тонкого штуцера для него, то нужно подсоединить его шлангом к магистральному патрубку картерных газов или просто надеть на него трубку с топливным фильтром на конце. Отключение звука не рекомендуется, чтобы не нарушать работу ХХ.
3. Штуцер вакуумного предупредительного устройства зажигания соединяется шлангом с распределителем.
4. Трубка обогрева первой камеры, для стабильной работы зимой трубу необходимо врезать в систему охлаждения, удобно для этого использовать шланг выходящий из коллектора.
5. Соединение входа топлива.
6. Винт для регулировки КОЛИЧЕСТВА витков ХХ (черная пластиковая ручка). На конце этого винта идет проводка с клеммой, она используется в системе EPHH, если у вас ее нет, то проводку никуда подключать не нужно (изолировать ее не нужно).
7. Отверстие, в котором находится винт регулировки КАЧЕСТВА смеси ХХ.
8. Ось заслонки первой камеры, к которой гайкой (УН) прикручен кулачок ускорительного насоса
а. У 21073 сюда вставляются трубки рециркуляции отработавших газов, они соединяются между собой куском шланга.
б. В других модификациях Солекс есть штуцер обратки топлива.
Установка карбюратора Солекс, например 21041-10.
Возможны 2 варианта установки карбюратора Солекс: первая камера (камера с воздушной заслонкой сверху) на ГБЦ (как у штатных к126 и OZON) и первая камера дальше от ГБЦ.К тому же, в зависимости от выбора установки, есть 2 варианта подключения привода дроссельной заслонки, об этом позже.
Вариант «первая камера дальше от ГБЦ» еще называют «развернутыми» подошвами. Суть этого «разворота» в следующем. Когда карбюратор находится в первой камере ближе к головке блока цилиндров, тогда расстояние от него до 1 и 4 цилиндров больше, чем до 2 и 3, поэтому двигатель получает больше смеси в 2,3 и становится хуже в 1.4, что заметно по цвету свечей после длительной работы двигателя, кроме того, при полном форсаже, когда обе камеры открыты, воздух проходит по пути наименьшего расстояния — т.е. через ту же первую камеру, меньшего диаметра и с более плохими форсунками. Переворачивание Solex позволяет несколько выровнять расстояние до цилиндров, и когда заслонки открыты, воздух будет в основном проходить через большую вторую камеру.
Если выбор пал на вариант №1, первая камера до ГБЦ, то привод дроссельной заслонки при желании можно реализовать без изменения родной тяги, что очень просто и быстро (недостаток в том, что родные люфты педали газа остаются у нас), в «развернутом» варианте необходимо делать тросовый привод газа.
В этом блоге я постараюсь сделать понятный и простой (хотя и менее точный) расчет необходимого карбюратора, так как многие люди не понимают, что нужно начинать резку карбюратора или устанавливать другой с более крупными диффузорами.
Сразу хочу всех разочаровать, но мощность карбюратор не выдает и увеличить ее заменой или настройкой карбюратора нельзя! Все, что мы можем сделать, это улучшить ускорение автомобиля за счет обогащения топливной смеси. Но даже здесь надо понимать, что бензин горит только при определенном соотношении воздуха и топлива.Смесь (коэффициент избытка воздуха) может варьироваться от 0,85 (богатая смесь) до 1,15 (бедная), при большем количестве бензина смесь просто не горит!
Для оптимальной работы карбюратора необходимы определенные условия, а именно скорость воздуха:
— минимальная (по разным данным) не менее 30 м/с в самом узком месте — в диффузоре;
— максимальная 120 м/с.
Расчет произведем для частоты вращения двигателя равной:
— 1000 об/мин, так как это скорость, при которой должна включаться основная дозирующая система;
— 4000 об/мин, так как сравнима со скоростью 100 км/ч на 4-ступенчатой коробке передач и 120 км/ч на 5-ступенчатой;
— 5600 об/мин, так как это максимальные обороты, и за ними следует снижение мощности и крутящего момента, что видно из скоростных характеристик:
Подведем итог: стандартного карбюратора достаточно для работы штатного двигателя; тем, кто хочет улучшить динамику, достаточно немного увеличить жиклер.Например на 083 Солекс с 95 до 97,5. Согласитесь, так проще, дешевле и быстрее.
Для тех, кто все еще не согласен, попробуйте рассчитать проходное сечение канала между клапаном и ГБЦ
Подбор карбюратора к двигателю очень важен для производительности и экономичности двигателя. Многие конструкторы двигателей часто ошибаются и устанавливают карбюраторы на свои двигатели по принципу «чем больше, тем лучше».
Если двигатель оснащен слишком большим карбюратором, он будет глохнуть и периодически работать на низких оборотах и не начнет работать нормально, пока не достигнет очень высоких оборотов.Естественно, ухудшаются КПД и состав выхлопных газов.
Двигатели большого рабочего объема и двигатели, работающие на высоких оборотах, требуют более крупных карбюраторов, чем двигатели малого рабочего объема, работающие на низких оборотах.
Многие карбюраторы объединены из-за их потенциальной пропускной способности по воздуху, измеряемой в м 3 / мин. Большинство, но не все производители тестируют свои карбюраторы при 38 мм рт. Искусство. Сравнивая карбюраторы разных моделей, проверьте, проводятся ли измерения одинаково.
Наиболее важными факторами при выборе карбюратора являются рабочий объем двигателя, максимальная частота вращения двигателя и объемный КПД.
Объемный КПД — это мера способности двигателя полностью заполнять цилиндры и указывается в процентах (%).
Например, двигатель объемом 1639 куб. См, который получает 1311 куб. См топливно-воздушной смеси в камеру сгорания на каждом такте впуска, имеет объемный КПД 80%.
Для простоты предполагается, что объемный КПД составляет около 80%, что является средним значением для двигателя с повышенными характеристиками.Для повседневного использования 4-цилиндрового карбюратора вам необходимо определить, в каком диапазоне оборотов двигатель будет работать чаще всего. Будьте реалистичны — вы можете навредить себе, если переоцените. Округлите результаты до ближайшего подходящего размера карбюратора. Приведенная ниже таблица является руководством по определению пропускной способности карбюратора.
Обычно для двигателей с повышенным рабочим объемом небольшого рабочего объема требуются карбюраторы с производительностью на входе от 14 200 до 17 040 м3 / мин, в зависимости от фактического рабочего объема и уровня модификации.Высокопроизводительные двигатели с наддувом хорошо работают с карбюраторами на выходе от 18 до 23 м3 / мин, опять же, в зависимости от рабочего объема и уровня наддува.
Производительность карбюратора по расходу м3/мин в зависимости от рабочего объема и
Подбор и доработка жиклеров на карбюраторах Солекс осуществляется в двух случаях: при необходимости увеличения мощностных показателей двигателя автомобиля (быстрый запуск, отклик дроссельной заслонки, увеличение оборотов) или для уменьшения расхода топлива двигателем. от показателей паспорта.
В случае увеличения мощности обычно выбирают и увеличивают пропускную способность топливных форсунок ГДС (обогащают топливную смесь). При необходимости улучшить топливную экономичность — увеличить пропускную способность воздушных жиклеров ГДС (обеднить топливную смесь). В любом случае необходимо установить на карбюратор форсунки с измененным сечением отверстия и производительностью, отличной от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).
Перед началом работы убедитесь, что и карбюратор, и двигатель нормально работают на стандартных жиклерах.
Также перед проведением модификации карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля. Если двигатель автомобиля кушает бензин ведрами или даже вдвое, есть смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.
Следует помнить, что при работе с карбюратором необходимо придерживаться определенной схемы: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных систем дозирования.Изменение одного или нескольких звеньев этой цепи приводит к явному изменению работы двигателя. Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и выполнять все манипуляции на них. Ставим родные форсунки обратно на случай неудачи эксперимента.
Варианты доработки и подбора жиклеров на карбюраторах Солекс
— Установить воздушные или топливные форсунки от другого карбюратора, от другого двигателя
Вы можете выбрать из списков ниже.
Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс
| Модели с карбюратором | 1-я камера | 2-я камера |
| 2108-1107010 | 97,5 | 97,5 |
| 21081-1107010 | 95 | 97,5 |
| 21083-1107010 | 95 | 97,5 |
| 21073-1107010 | 107,5 | 117,5 |
| 21051-1107010 | 105 | 110 |
| 21083-1107010-31 | 95 | 100 |
| 21083-1107010-35 | 95 | 100 |
| 21083-1107010-62 | 80 | 100 |
| 21412 | 95 | 95 |
Таблица размеров и применимости воздушных жиклеров ГДС для карбюраторов Солекс
| Модели с карбюратором | 1-я камера | 2-я камера |
| 2108-1107010 | 165 | 125 |
| 21081-1107010 | 165 | 135 |
| 21083-1107010 | 155 | 125 |
| 21073-1107010 | 150 | 135 |
| 21051-1107010 | 150 | 135 |
| 21083-1107010-31 | 155 | 125 |
| 21083-1107010-35 | 150 | 125 |
| 21083-1107010-62 | 165 | 125 |
| 21412 | 160 | 100 |
воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex
— Модификация существующих форсунок
В продаже есть сверла тонкие 1мм, 1мм.
5 мм, 1,75 мм, 2 мм и т. Д. Их можно использовать для сверления штатных сопел до необходимого размера за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и пересверлить его.
Технология выбора форсунок
Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости отрегулируйте холостой ход винтами «качество» и «количество».
Устанавливаем еще больший жиклер, проверяем динамику или КПД. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. Затем делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную настройку проводим и для второй камеры карбюратора (в большинстве случаев ограничиваются первой).
Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте, .
Проверка пропускной способности форсунок для контроля соответствия их маркировки можно проверить, изготовив самодельное приспособление (см.).
Примечания и дополнения
— Описанный выше подбор жиклеров — это минимальное вмешательство в работу карбюратора с минимальными последствиями (прирост мощности процентов на 5-10 или экономия в пределах литра на сотню). Вы сможете сильнее и эффективнее настроить свой карбюратор, если добавите в подборку жиклеров, как малых, так и больших, подберете эмульсионные трубки, доработаете смесительные камеры карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок.Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в конечном итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.
.
