Подключение камеры заднего вида к китайской магнитоле: схема и советы

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

Подключение камеры заднего вида к китайской магнитоле

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.


Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:
  • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
  • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
  • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
  • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
  • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
  • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Подключение камеры заднего вида к китайской магнитоле

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

  • сам комплект камеры с проводами;
  • отвертка;
  • набор ключей;
  • плоскогубцы;
  • нож;
  • пластиковые стяжки;
  • изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подключение камеры заднего вида к китайской магнитоле

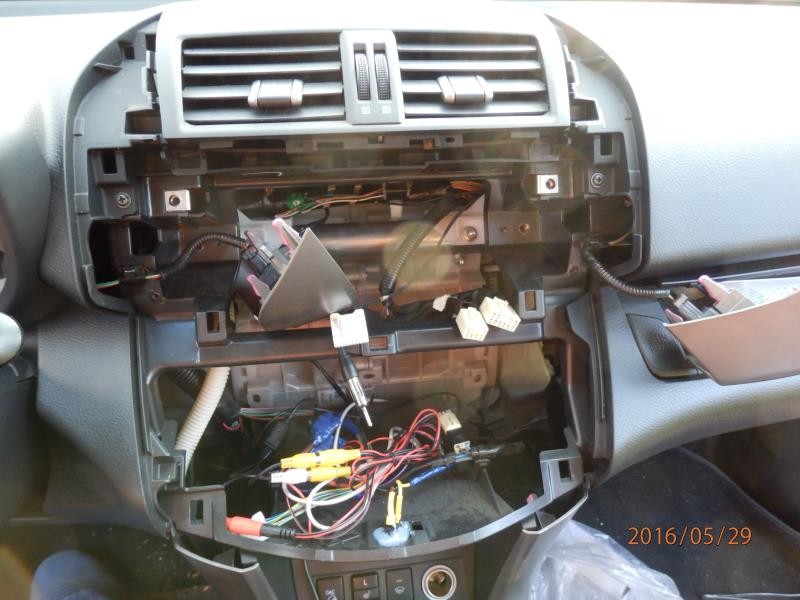

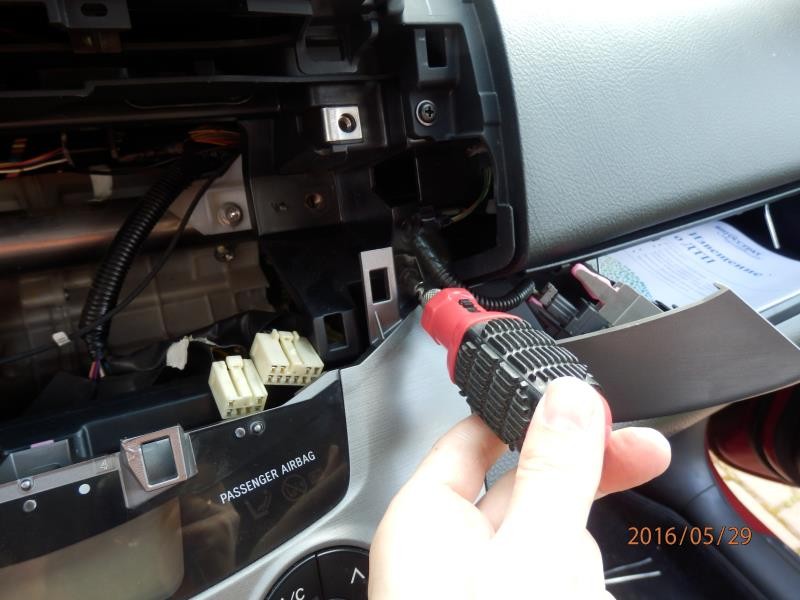

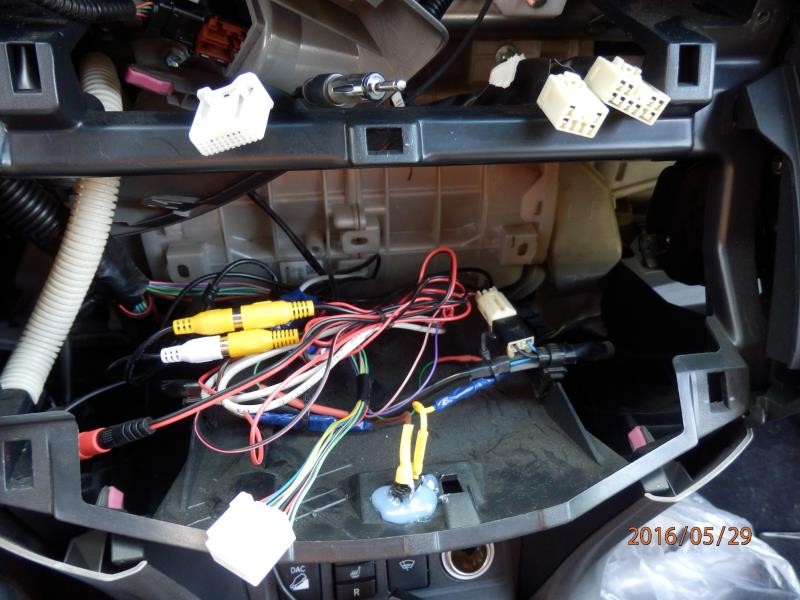

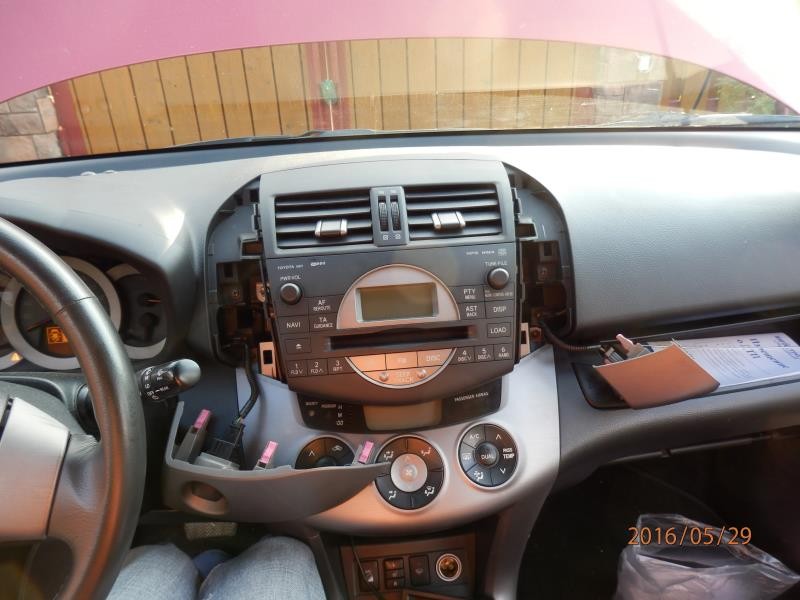

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.


Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

  • желтый – сигнальный;
  • красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

  • Красный провод подключается к фонарям, черный – на массу машины.
  • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
  • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
  • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Подключение камеры заднего вида к китайской магнитоле

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

  • при переключении на заднюю передачу;
  • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

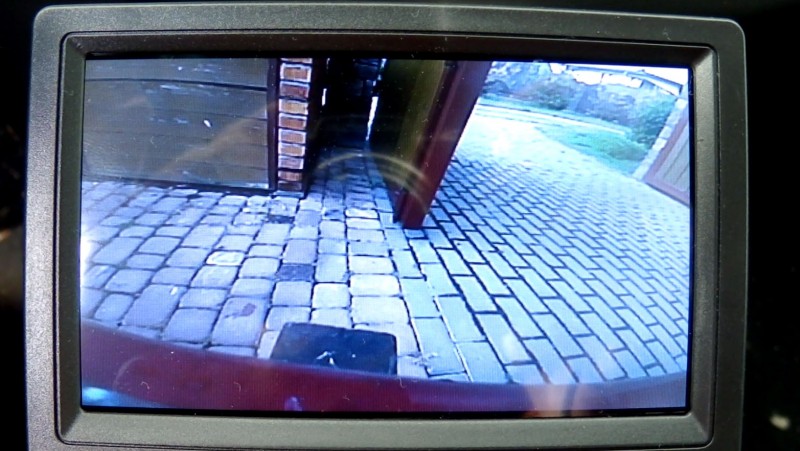

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.


Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Способы подключить к магнитоле две китайские камеры

Подключение и настройка осуществляется в таком порядке:

  • обесточивается бортовая сеть машины;
  • переднюю камеру устанавливают на держателе зеркала заднего вида;
  • монтируют заднюю;
  • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
  • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
  • проверяем соединения согласно схеме установки, включаем аккумулятор;
  • настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:


Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Как подключить зеркало с камерой заднего вида

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

  • Питание камеры подводится от фонаря заднего хода.
  • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
  • Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Подключение китайской камеры заднего вида к японской магнитоле

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Как правильно подключить питание камеры заднего вида в автомобиле

Как мы и обещали в предыдущей статье о типах подключения камер заднего вида (с помощью видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), предлагаем вам советы, а иногда и даже требования, по подключению питания камеры в автомобиле, а также небольшую, но весьма подробную видеоинструкцию. Условно разделим статью на несколько частей:

Подключение питания камеры заднего вида в автомобиле.

Подключение питания камеры заднего вида – важный и намного более трудоемкий процесс, чем может показаться на первый взгляд. Неправильная запитка может привести к поломке самого устройства, повреждению проводки авто, некорректной работе камеры или же плохому или нестабильному качеству картинки.

Прежде всего, "+" и "-" всех подключенных устройств должны браться из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Во-вторых изучите логику работы установленного оборудования. В итоге подключенная камера не должна выбиваться из общей картины. Что же это значит на практике:

Если по логике работы уже установленного оборудования, вся электроника включается в момент подачи питания на головное устройство / монитор, то и камера должна быть подключена соответствующим образом. Во многих автомобилях штатная камера заднего хода (даже если ее нет) рассчитана на то, что она включается одновременно с включением зажигания машины. Такой подход обеспечивает уже прогретую матрицу и отличное качество изображения, особенно в темное время суток, а также, в некоторых авто, проводит активацию видеовхода для камеры.
  • Если вы хотите подключить камеру подобным образом, вам необходимо изучить минимальный порог питания камеры и использовать конвертор напряжения. Это маленький блочок, который с входящих 7-30 В, на выходе выдает необходимый для камеры вольтаж. Его необходимо подобрать в зависимости от элемента питания самой камеры. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5, 6 и 7,5 В соответственно.
  • Если же камера заднего вида (обратите внимание, не изображение с камеры, а именно камера) активируется при включении задней передачи, можете подключить питание к плафонам фар заднего хода. Если там есть "чистый" плюс и минус, смело подключайтесь. Если же сигнал пульсирующий (ШИМ-пульсация), то для выравнивания сигнала необходимо использовать фильтр, например, конденсатор.

О том, как правильно подключить питание камеры, рассказал наш инженер, которого вы все знаете. Настоятельно рекомендуем к просмотру. И не забудьте поставить like под видео и подписаться на наш канал на YouTube, если вы еще этого не сделали.


Особенности подключения камеры заднего вида через видеоинтерфейс

  • Активация камеры. При подключении камеры заднего вида через видеоинтерфейс активация, в зависимости от автомобиля, происходит по CAN-шине либо при помощи подачи +12 В с плафонов фар заднего хода. Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню (Factory menu) и настроить способ активации (CAN bus или Rear wire).
  • Определение монитора. При подключении видеоинтерфейса необходимо правильно определить диагональ / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и соответственным образом выставить положение DIP-переключателей.
  • Определение штатной/нештатной камеры. При подключении видеоинтерфейса необходимо правильно выставить положение DIP-переключателя, который отвечает за определение того, с какой камеры должна выводится картинка. То есть, если вы подключаете нештатную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать изображение при включении задней передачи. Если же в автомобиле уже установлена штатная камера, а видеоинтерфейс вы используете для подключения навигации или видеоустройств, то выставьте DIP-переключатель в соответствующую позицию. В этом вам поможет инструкция для видеоинтерфейса.
  • Определение системы цветности. Перед покупкой камеры узнайте, какой стандарт видеосигнала поддерживает ваш автомобиль (PAL или NTSC). Стандарт камеры и автомобиля должен совпадать. Многие считают, что видеоинтерфейс каким-то образом подгоняет сигнал под нужный стандарт. Однако это заблуждение. Видеоинтерфейс пропускает сигнал как есть. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер.

Типичные ошибки при подключении камеры заднего вида

  • Питание взято из разных мест. В большинстве случаев "+" берется с плафона заднего хода, а "-" с корпуса. Сильно-сильно просим вас так не делать, даже настаиваем. В подобных случаях возникает такое явление, как разница потенциалов, и в разных точках вольтаж может отличаться и постоянно меняться. Это явление влияет на работу электроники подключенных устройств и приводит к дестабилизации работы и плохому или нестабильному качеству картинки. ВСЕГДА берите плюс и минус с одного и того же места!!! Например, от монитора или головного устройства.
  • Питание подключено к пульсирующему сигналу от плафонов заднего хода. Во многих автомобилях, особенно немецких, сигнал на фарах заднего хода пульсирующий. Это сделано специально для диагностики работоспособности лампочки в фарах. Так вот, если у вас именно такой сигнал, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, необходимо отделить от системы светодиодом. Если вы поставите конденсатор для сглаживания сигнала, однако не отделите его от штатной системы, то на лампу заднего хода пойдет уже сглаженный сигнал, и бортовой компьютер (блок, который обрабатывает эту лампу) будет получать неправильные данные. (см. видео).
  • Подключение камеры по принципу постоянной работы без использования преобразователя напряжения. Тогда очень большая вероятность того, что ваша камера попросту перегорит. И кстати, это случается неоднократно.
  • Несоответствие стандарта видеосигнала камеры и мультимедийной системы автомобиля.

Что же делать, если установленная камера не работает или работает нестабильно?

  • Во-первых, никогда не проводите установку камеры, предварительно ее не проверив. Это сохранит вам и вашим клиентам много времени и нервов. Мы тестируем устройства, которые продаем, однако камера может быть повреждена, например, при доставке или при других обстоятельствах. Поэтому сначала проведите подключение "на весу". Если всё работает, смело проводите установку.
  • Проверьте кабель подключения. Кабель из комплекта поставки обычно от 3 до 5 метров длиной. Соответственно, при прокладывании он может загнуться или переломаться. Это довольно частое явление.
  • Проверьте правильность подключения питания
    • Взят ли плюс и минус из одного и того же места
    • Работает ли подключенная камера заднего вида по той же логике, что и вся установленная электроника
    • Используется ли конвертер напряжения
    • Какой сигнал подается на камеру, пульсирующий или постоянный (более подробно смотрите выше в статье и в нашем видео)
  • Если "барахлит" переключение на изображение с камеры заднего вида при включении задней передачи, то есть то переключается, то нет, значит вы подключили питание к пульсирующему сигналу плафонов заднего хода. Выровняйте его. И не забудьте отделить конденсатор от системы диодом. (см. информацию выше и видео).
  • Если при подключении камеры через видеоинтерфейс изображение не выводится или оно плохого качества, проверьте настройки активации камеры в Factory menu, а также правильность позиций DIP-переключателей.
  • Если изображение искажено или вместо изображения черно-белая картинка, или вообще никакая картинка не выводится, скорее всего стандарты видеосигнала камеры заднего вида и мультимедийной системы автомобиля не совпадают. Купите камеру, которая поддерживает систему цветности вашего авто, или используйте конвертер.

Теперь вы знаете всё о правильном подключении камеры заднего вида. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника. Если же ваша камера после подключения работает нестабильно или выдает плохую картинку, вы знаете, что спросить у вашего установщика.

Настоятельно рекомендуем обращаться только к проверенным мастерским и установщикам, которые знают толк в электронике. Иначе можете потерять и время, и деньги, и нервы. Если вы не уверены в мастере, дайте ему почитать эту статью и видео. Так шансы на успешную установку значительно увеличатся. ☺

Если у вас и после этого возникнут вопросы по подключению камеры заднего вида, купленной в магазине Car Solutions, обращайтесь в нашу техподдержку. Наши технические специалисты постараются вам помочь.

А в следующей статье расскажем вам о том, как подобрать и куда лучше устанавливать камеру заднего вида. Подпишитесь на рассылку, и вы узнаете, когда она появится. Также мы будем сообщать вам о новых товарах, акциях, видеообзорах и т.д.

Подписаться на новости

Копирование материалов с сайта car-solutions.com разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Схема подключения камеры заднего вида: схемы, порядок работ, рекомендации

Количество автомобилей на дорогах растет в геометрической прогрессии. Мест на парковках становится все меньше. Вместе с этим производители увеличивают габариты легковых машин, тем самым уменьшая их возможности маневрирования на парковке. Это приводит к аварийным ситуациям при движении задним ходом. Решить данную проблему поможет установка камеры заднего вида на автомобиль.

Для чего нужна камера

Автодизайнеры нередко в угоду внешнему виду машины жертвуют обзорностью. Особенно это касается зеркал заднего вида. У каждого авто есть своя “мертвая зона” - место, в котором видимость ограничена или отсутствует. Кроме того, небольшие препятствия в виде бордюров, натянутых цепочек, фаркопов других машин невозможно заметить при движении задом даже в зеркалах с хорошим обзором.

Решение было найдено в виде установки парктроников - устройств, работающих по принципу сонара. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия. Однако не всем подходит подобный метод. Несмотря на свою действенность, он недостаточно информативен.

Визуальная информация, предоставляемая автомобильной камерой, более содержательна. Глядя в монитор, можно понять местоположение машины относительно других объектов. Если говорить о штатных камерах заднего вида, то они кроме положения показывают габариты машины на экране и корректируют их относительно поворота рулевого колеса. То есть, двигаясь задним ходом, водитель видит, как будет проходить автомобиль между препятствиями, если он начнет маневрировать.

Как выбрать камеру

Первое, что нужно понять при выборе автомобильной камеры - то, что обычные девайсы здесь не годятся. Дело в специфических условиях эксплуатации:

  1. Камера должна показывать изображение при минимальной освещенности.
  2. Устойчивость к высокой влажности и низким температурам.
  3. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально.
  4. Камера заднего вида должна иметь инструмент, позволяющий определять расстояние до объектов. В роли такого инструмента выступают рамка или направляющие линии, обозначающие габариты машины.
  5. Камера устанавливается на бампере или монтируется в номерной знак. Поэтому она должна иметь соответствующее крепление.
камера в бампере

Устройство должно соответствовать стандартным схемам подключения камер заднего вида. Схемы могут отличаться в зависимости от того, на какое устройство выводится изображение: монитор, 2 din магнитола, видеорегистратор.

Неплохо, если камера будет иметь инфракрасную подсветку. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Какую матрицу выбрать

В камерах заднего вида присутствуют матрицы двух разновидностей: CCD или CMOS. Каждая из них имеет как преимущества, так и недостатки. Например, CCD лучше воспринимает в темноте, тогда как CMOS имеет лучшее быстродействие и более низкую стоимость. Почти все современные фотоаппараты имеют матрицу CMOS.

Какие бывают способы установки камер

Есть несколько стандартных мест, где возможна установка камеры заднего вида на автомобиль. Выбор места зависит от разных факторов:

  1. Тип кузова автомобиля. Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Поэтому в данном случае чем выше установлена камера, тем лучше.
  2. Возможность подключения штатной камеры заднего вида. Для монтажа предусмотрено устройство, заменяющее стандартное освещение заднего номера. Однако подобные камеры продаются не для каждой модели автомобиля.
  3. Универсальный крепеж. Он позволяет устанавливать приспособление на любую плоскость.
  4. Установка камеры в табличку под номерной знак. Подобный способ хорошо себя зарекомендовал в случаях, когда место, на которое установлен номер, не забрасывается грязью при движении.
камера с подсветкой номера

Бывают вовсе специфические способы установки из разряда тюнинга. Например, вынимается личинка замка багажника, а на ее место устанавливается камера. Функцию запирания замка в этом случае берет на себя электрический привод.

Какие бывают устройства вывода изображения

Некоторые устройства, используемые в автомобиле, уже имеют возможность вывода изображения. Это может быть магнитола 2 DIN с камерой заднего вида или видеорегистратор. Требования к этим устройствам простые: они должны иметь видеовход с функцией приема видеосигнала стандартов NTSC или PAL.

Также существуют салонные зеркала со встроенным монитором, на который можно выводить изображение с видеокамеры.

монитор в зеркале

Минусом является мелкая картинка. Передача изображения с камеры заднего вида на регистратор также имеет этот недостаток.

Разрешающая способность видеокамеры

Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением 628 х 582 пикселей. Это связано с двумя причинами:

  1. Матрица камеры формирует изображение, процессор преобразует его в цифровой сигнал.
  2. После передачи сигнала принимающее устройство кодирует его в аналоговый сигнал телевизионного цветного формата. Стандарты PAL, NTSC изначально ограничены низким разрешением.

Теоретически существует возможность передавать на принимающее устройство видеосигнал в цифровом виде. Но в этом случае автомагнитолы, видеорегистраторы, автомониторы должны будут иметь встроенный компьютер для обработки видео, что значительно увеличит цену устройства.

Установка двух камер

Некоторые автолюбители не понимают, сколько места занимает их машина в пространстве. Им трудно не только парковаться задним ходом, но и передним. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Только одна из них будет монтироваться в передний бампер. В этом случае изменится схема подключения камеры заднего вида.

Схема дополнительно будет иметь пятиконтактное реле, которое будет переключать подачу сигнала с одной камеры на другую.

подключение двух камер

Когда машина движется вперед, реле будет подавать видеосигнал с передней камеры на монитор. В случае движения задним ходом питание с сигнальной лампы заднего хода подается на реле, и оно переключается. Затем видеосигнал начинает поступать с задней камеры.

Кроме этого, есть мониторы, имеющие два видеовхода. Такие устройства предназначены для подключения двух видеокамер и способны переключаться между ними. Здесь главное - не перепутать входы. К белому подключается фронтальная камера, постоянно транслирующая изображение. К желтому подключается задняя камера, срабатывающая при включении задней передачи. В этот момент монитор переключает изображение с передней на заднюю камеру.

Если в наличии только одна видеокамера, то нет разницы, в какой разъем она подключена.

Еще один важный момент: при подключении фронтальной камеры функцию зеркального отражения нужно отключить.

Какие материалы и инструменты понадобятся для установки

Чтобы выяснить, какие инструменты понадобятся, нужно определить объем работы. Если устанавливается беспроводная камера, которая подключается к салонному зеркалу, то инструменты нужны лишь для того, чтобы установить камеру в бампер или в номерную табличку. Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток - помехи, возникающие от посторонних источников электромагнитного излучения.

Если происходит подключение камеры заднего вида к китайской магнитоле, то нужно выяснить, с каким стандартом видео она умеет работать. Может случиться, что она работает с PAL, тогда как камера передает изображение NTSC. В этом случае придется либо менять магнитолу, либо дополнительно подключать монитор.

комплект камеры

Для проводного соединения нужно будет частично разбирать салон и багажник. Поэтому нужны будут отвертки нескольких видов, специальные лопатки - клипсосъемники. Провода, клеммы, разъемы должны идти в наборе с камерой. Также в комплекте должна быть инструкция и схема подключения камеры заднего вида к схеме устройства вывода изображения. Кроме этого, нужны будут: изолента, пассатижи, кусачки, термоусадочная трубка, паяльник и припой.

Классическое подключение камеры

Подключение китайских магнитол к камере заднего вида происходит простым способом, не требующим специфических знаний. Питание для работы камеры идет от плюсового провода фонаря заднего хода. Минус можно взять от любого удобного места. Поэтому когда включается задняя передача и загорается фонарь заднего хода, автоматически начинает работать камера. И также она выключается в момент отключения задней передачи.

простое подключение

В данном подключении есть один нюанс. Некоторые магнитолы и мониторы с диагональю от 7 дюймов и выше имеют другую схему подключения камеры заднего вида. Схема, кроме стандартных разъемов, включает в себя дополнительно провод возбуждения. Если шнур камеры не имеет его, а характеристики магнитолы или монитора требуют, то шнур возбуждения делается путем подключения провода одной стороной к плюсу фонаря заднего хода, а другой стороной к проводу reverse на магнитоле.

Провод возбуждения выполняет функцию включения. Даже если монитор или автомагнитола 2 din с камерой заднего вида имеют постоянное подключение к плюсовому проводу, они остаются в неактивном состоянии, пока по шнуру возбуждения не будет подан сигнал.

Подключение камеры заднего хода к планшету

Множество водителей используют в качестве навигаторов смартфоны и планшеты. В связи с этим возникает вопрос: можно ли на планшет выводить изображение с камеры заднего вида на "Андроид"?

Использование планшета в качестве монитора для камеры - довольно специфическая задача. Ведь у планшета нет стандартного разъема video in.

Несколько лет назад появились устройства, позволяющие захватывать и преобразовывать аналоговый видеосигнал. Это приспособление называется EasyCAP. Оно имеет размеры флешки и присоединяется к USB-порту планшета или смартфона.

преобразователь сигнала

Нужно оговориться, что EasyCAP работает с планшетами, имеющими процессоры Snapdragon, Tegra, Allwinner/BoxChip. И не работает на устройствах с процессорами MTK.

Программное обеспечение EasyCAP постоянно обновляется. Для своей работы приспособление требует наличие Android 6.1 и выше.

Заключение

После установки камеры заднего вида существенно упрощается процесс парковки автомобиля, особенно если у него большие габариты. Сама установка не несет в себе сложностей: достаточно иметь четкую инструкцию по подключению и небольшой опыт обращения с техникой. Но если нет уверенности в правильности самостоятельной установки, всегда найдутся специалисты, готовые помочь справиться с этой задачей.

Авто монитор, фронтальная камера и камера заднего вида, установка в toyota rav4

Здравствуйте! Сегодня я расскажу об автомобильном мониторе, о фронтальной камере и камере заднего обзора. Товары были куплены в китайском магазине алиэкспресс, некоторые называют его торговой площадкой, рынком, ларьком. Другими словами товары куплены в Китае. Я расскажу вам о самих товарах, а так-же покажу установку монитора и камер в автомобиль тойота рав 4(III).

Конечно были аналогичные обзоры по отдельности данных товаров, но как Вы понимаете данные товары приобретаются для определённой цели, установки в автомобиль. И зачастую автолюбителю обзор просто товара, без оценки установки в автомобиль, не даёт полную картину. И так как все эти товары взаимодействуют и подключены вместе то и обзор сразу о всех этих товарах.
Для профессионалов сразу скажу, что я не электрик, машины раньше не разбирал, и никогда ничего по электрике в машине не делал. Другими словами это рассказ абсолютного обывателя, можно сказать обычного пользователя машины другим таким же пользователям, автолюбителям. Которым возможно, будет интересно, что можно сделать в выходные, имея такие товары, и не имея опыта установки подобного оборудования.
Хочу извиниться обзор получился не маленьким, и тем кто читать много не любит в конце приложен видео обзор. Ну и в текстовом обзоре конечно нет видео материала, и интерактивных элементов, стрелочек и тому подобное.Тем не менее, текстовый обзор полный, не сокращённый.

Товары были куплены по неплохим скидкам, продавцов выбирал исходя из положительных отзывов о товарах, скорости доставки и наличии номера отслеживания почтой России. Доставка товаров была действительно очень быстрой, как и писали в отзывах, не более двух недель. А благодаря номеру, который отслеживает почта России я мог наблюдать где находиться моя посылка, а зарегистрировавшись на сайте почты России мне приходило на электронную почту уведомление по каждому этапу следования посылки, включая поступление на мою почту. Согласитесь это удобно.


Монитор и камера заднего обзора были куплены у одного продавца, а у другого фронтальная камера для тойоты рав 4. Товары были хорошо упакованы, камеры и монитор в индивидуальных коробках. Внутри каждой индивидуальной коробки инструкция на английском языке и комплект проводов.

Фронтальная камера купленная для тойоты рав 4 устанавливается в переднею эмблему. На сайте указаны марки машин и даже размеры камеры, но мне это не помогло, так что для рав 4 третьей модификации камера оказалась большевата, и пришлось немного повозиться с её установкой.

У камеры имеется провод с видео выходом и питанием. В комплекте метровый шнур для подключения питания и 6 метровый видео кабель. Питание камеры 12 вольт, а заявленное разрешение 520. На сайте не указано сколько градусов обзор у камеры, но мне кажется не меньше 170. Картинка приходит на монитор цветная, чёткая и яркая. Качество очень хорошее.

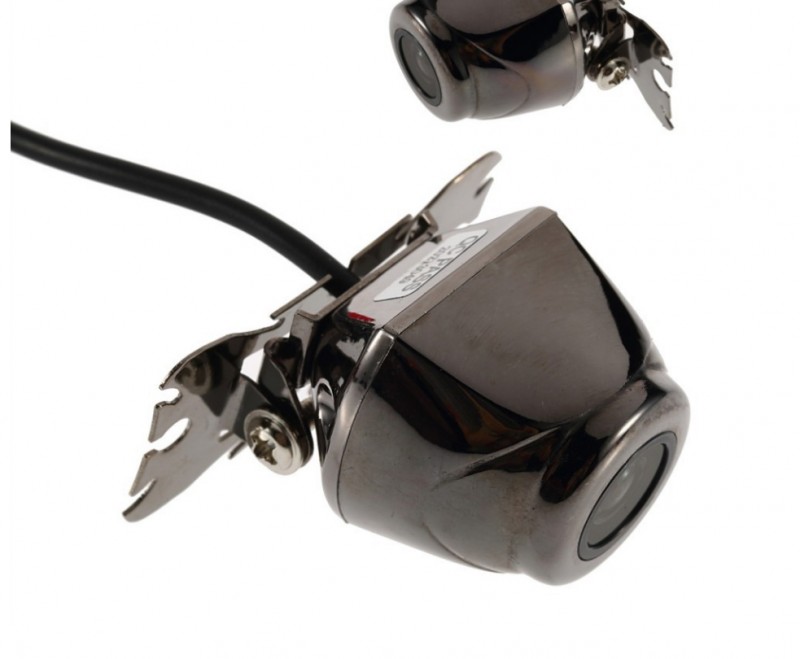

Камера заднего вида была куплена не в номерной знак, куда часто встраиваются камеры, а планировалась установка в салоне. Конечно, было понимание, что обзор будет загораживать запасное колесо, установленное на двери багажника. Но казалось так установить проще, и сверху должно быть лучше видно. Заявлена камера с обзором 170 градусов, разрешение 420, питание камеры 12 вольт. В комплекте небольшой шнур для подключения питания и 6 метровый видео кабель, так же два шурупа для установки камеры. Картинка на монитор приходит также как и с фронтальной камеры цветная, чёткая и яркая.



Монитор выбирался самый дешёвый и единственное предпочтение было вход для двух камер. Впрочем, я поступил с монитором по своему, разобрав его, но всё по порядку. Монитор 4.3 дюйма, питание 12 вольт, мощность 3 вата, заявленное разрешение 480*240. Цветной экран монитора передаёт изображение очень качественное.



На мониторе отсутствуют кнопки, имеется два видео входа и подключение питания. В комплекте идёт небольшой шнур питания. А так же двухсторонний скотч для крепления монитора. Монитор выдаёт изображение с двух камер, обе камеры подключаются к монитору и при подачи питания на фронтальную изображение выводиться с фронтальной, а при подачи питания на камеру заднего вида монитор переключается на камеру заднего вида.
Почему этот монитор. Почему такая конструкция, а не замена головного устройства, я имею ввиду магнитолы тайоты рав 4 на магнитолу с экраном. Всё очень просто, так дёшево, да и стандартная магнитола устраивает, а данный монитор исключительно на всякий случай. Как говориться если вдруг потребуется, тогда его легко установить и посмотреть. А так им и не пользуемся. Именно поэтому менять магнитолу целесообразно тем, кто всегда паркуется только по камерам и кому нужен большой экран для магнитолы. Для навигации мне так же не нужно головное устройство с экраном, я всегда использую ipad, но как говориться, сколько людей столько и мнений. В данном случае я рассказываю, что можно сделать, к тому же человеку, который впервые полез в машину.
Конечно, я пользовался данными из интернета, но информации об установки камер в тайота рав 4 третьей серии оказалось не много. Что-то нашёл, а что-то как говориться открывал сам.
Сначала нарисовал схему подключения.

Для камеры заднего вида питание спланировал с лампы заднего хода. Монитор, и фронтальная камера запитываются одновременно через кнопку. Другими словами при включении кнопки, на которую, питание подаётся после включения габаритов, подаётся питание на монитор и фронтальную камеру, соответственно на мониторе появляется изображение с фронтальной камеры. При включении задней передачи и включении лампы заднего хода подаётся питание на камеру заднего вида, и данный монитор автоматически переключается на камеру заднего вида.
Разборку я начал с центральной панели. Оказалось всё совсем не сложно. Поддев обёрнутой изолентой отвёрткой снизу боковые панели легко их снял.



Отвёртка с изолентой чтобы не поцарапать панели. Защёлка внизу и выдвинув нижнюю часть вперёд, также отщёлкиваем верхнюю часть с внешней стороны. Далее поддеваем с двух сторон центральный воздуховод, он также держится просто на двух защёлках и снимаем его потянув на себя.

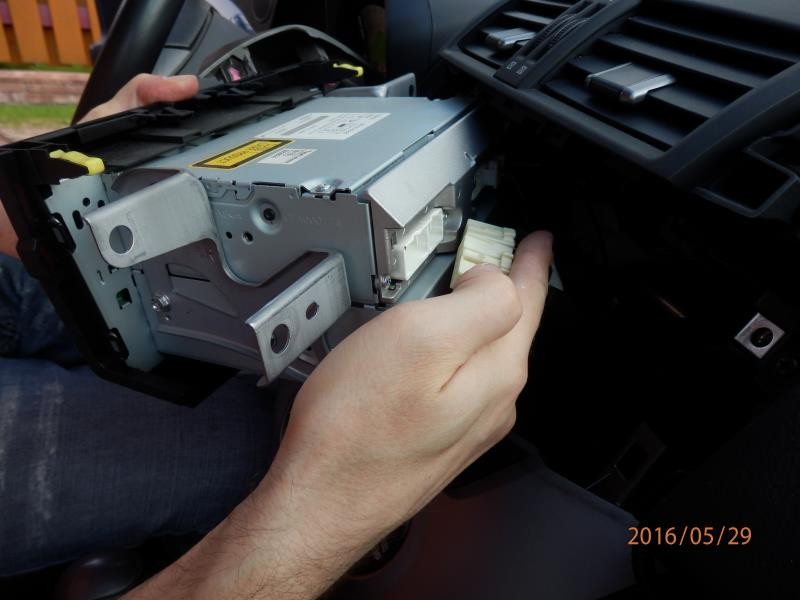

Далее магнитола, она держится на четырёх болтах, откручиваются они шестигранником, будьте внимательны, вынимайте болты осторожно, что бы их не уронить. Тянем магнитолу на себя и отсоединяем подводящие провода, запутаться там сложно у них у всех свои разъёмы.






Далее снимаем часть центральной панели с управлением кондиционера, которая располагается под магнитолой, для этого нужно боковые углы панели чуть свести к центру, уголки заходят за боковые части и чтобы панель снять их нужно освободить. В центральной части защёлка, выведя уголки и потянув в месте центральной защёлки, панель освободится. По центру панели с внутренней стороны отсоединяем разъём с проводами.




Вот и всё перед нами полностью открытая центральная панель, где удобно свести все провода, уложить их и подключить. К тому же вся эта разборка оказалось действительно не сложной.
Теперь нам нужно привести сюда провода от камер, подключить к ним монитор, и установить кнопку для питания фронтальной камеры и монитора.

Начал я с камеры заднего вида. Саму камеру я установил на потолке перед задней дверью, но не по центру а ближе к краю, где меньше загораживает запасное колесо. Идеально подошли два винтика, которые шли в комплекте с камерой, на них я и закрепил камеру к потолку.
Провода провёл по краю за обшивкой потолка, просто немного его отогнув к боковой пластиковой панели, далее немного отогнув пластиковую панель, там защёлка, разводим провода. Провод питания спускаем вниз, там лючок, через который имеется доступ к лампе заднего хода, а соответственно от его провода мы и запитываемся. Я сделал очень просто, взял два провода на лампу плюс и минус, и к ним припаял провода питания к камере. Правда, пришлось немного своих проводов прибавить, провода питания камеры не хватило. Ну и делать всё это в маленьком лючке очень неудобно. Кстати для определения, где плюс, а где минус я использовал простенький тестер.


А видео провод проводим за пластиком, вдоль бокового окна, и выводим к задней левой двери. Прячем провод за декоративным пластиком, для этого отодвигаем резиновый уплотнитель и отщёлкиваем защёлки. Внизу проёма двери отщёлкиваем пластиковую заглушку, там идут все провода, вот и наш видео провод прокладываем вместе с другими. Так внизу и проводим провод, вдоль передней левой двери, так же отщёлкнув пластиковую заглушку.

Лучше их не дергать, а поддевать отвёрткой по краям. Фактически видео провод мы уже провели к щитку предохранителей в салоне, далее проводим видео провод вверх, и за рулевой колонкой выводим в центральную панель. Будьте внимательны, крайняя нижняя пластиковая декоративная панелька под предохранителями держится на неудобной защёлке, будьте с ней осторожны.
С фронтальной камерой пришлось повозиться. Открываем капот и снимаем переднюю пластиковую панель. Её держат только пластиковые заглушки, которые вынимаются, либо немного подцепив их центральную часть и ослабив зажим, или наоборот нажав на центральную часть заглушки и ослабив зажим. В зависимости у кого какие заглушки стоят. Вынув все заглушки, снимаем панель.

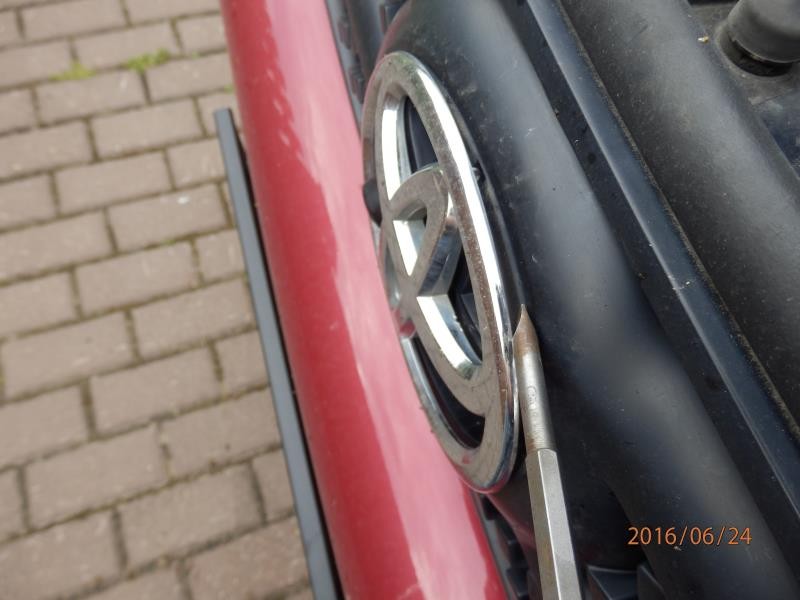

Снимаем эмблему тайота, там три защёлки, их можно поддеть отвёрткой. За пластиком, к которому крепиться эмблема, находится решётка и отверстие в решётке для провода можно сделать легко надфилем или напильником.

И вот примеряя камеру, обнаружил, что камера не подходит, не влезает и всё. Пришлось поработать, у самой камеры напильником спилил выпирающие бортики. А гнездо для камеры, в пластике за эмблемой, пришлось увеличить с помощью дрели, напильником работать там неудобно.

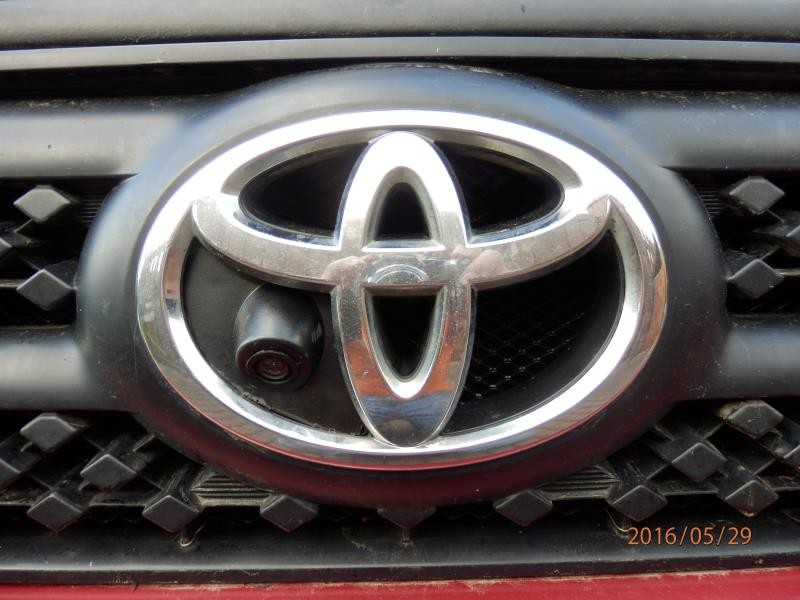

После этих ухищрений камера встала как родная. Провода питания и видео проложил вдоль решётки, закрепив их пластиковыми зажимами, и далее вдоль корпуса провёл в салон. Там имеется отверстие закрытое резиновой заглушкой. Ну а далее провода провёл за нижним бардачком в центральную панель.
Итак, у нас установлены камеры и провода выведены в центральную панель. Монитор в проёме под центральной панелью, делаю отверстие и вывожу провода от монитора в центр панели куда проведены провода от камер. Питание для монитора и фронтальной камеры беру от маленькой лампочки расположенной под центральной панелью и к которой открылся доступ после разборки панели с блоком управления кондиционером. Питание на неё подаётся после включения габаритов, а в гнездо вместо лампочки я установил маленький тумблер, который включает питание на монитор и фронтальную камеру.


Подключаю штекеры питания к монитору и две камеры.

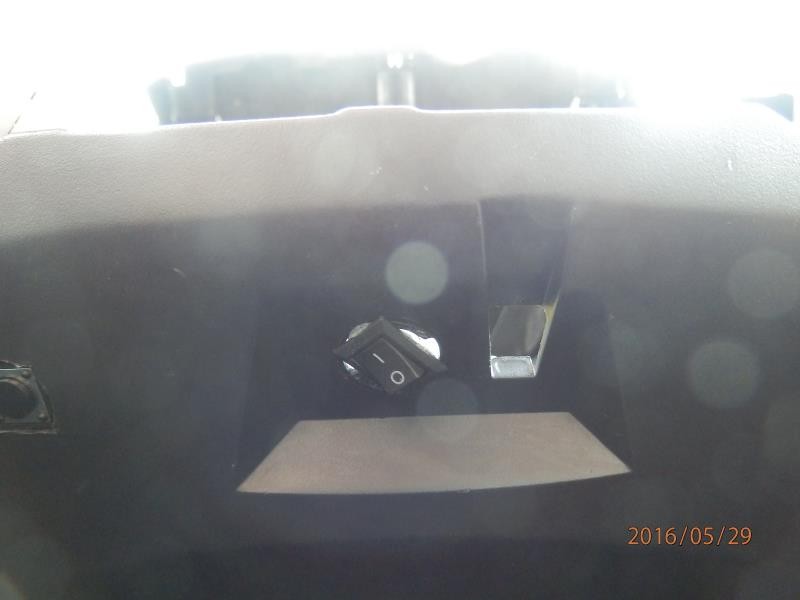

Кстати, над предохранителями располагается блок кнопок, в том числе есть и пустые, где можно было разместить кнопку, но так как мой монитор прячется в проёме под центральной панелью, то и кнопку я решил сделать там. Ну, просто для удобства, правой рукой нажал и достал монитор.
Думал, что сделать с монитором. Как я сказал, я положил его под центральную панель, нужен, достал, не нужен, лежит, там не мешает. Сначала решил уменьшить его размеры, для этого его разобрал, несколько маленьких винтиков и чуть усилий руками и остался только сам монитор и пластиковый хвостик к нему.

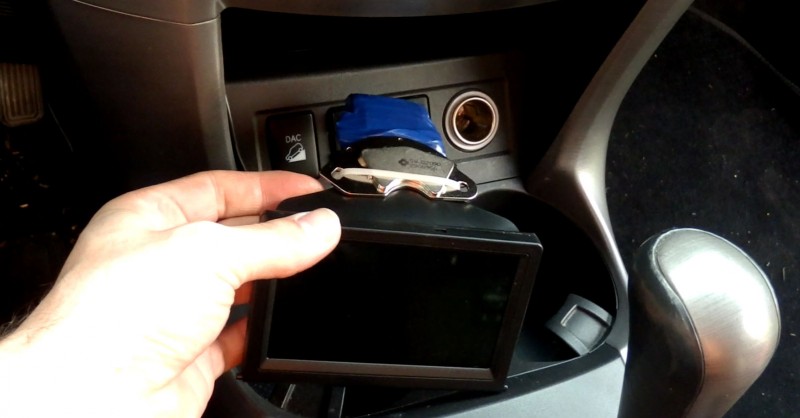

Тогда и пришла идея использовать магнит, один магнит я установил на этом пластиковом хвостике монитора, а другой поместил в нижнюю часть панели, где управление кондиционером.


Теперь всё просто, не нужен монитор, лежит под панелью, его не видно, если вдруг потребуется, его легко достать и установить. Там же и тумблер включения.




Собирается всё в обратной последовательности. Ставим нижнюю панель с блоком управления кондиционера, не забываем подсоединить провод. Устанавливая её, заводим боковые края за панельки и защёлкиваем центральную защёлку. Далее ставим магнитолу, прикручивая четырьмя болтами, не забываем, что они могут выскочить и упасть вниз. И конечно не забываем подсоединить все провода. Далее ставим центральный воздуховод, просто выравниваем и нажимая на него защёлкиваем. Остаются две пластиковые заглушки, они, кстати, с кнопками, провода к ним я не отсоединял. Ставим их ровненько, с краю у них есть маленький паз куда они должны войти, а потом их защёлкиваем. Всё готово, и как видите, всё очень просто.
Ну и в заключении небольшой тест, беру деревянный брусок, высотой сантиметров 30, устанавливаю вплотную перед передним бампером. Включаю монитор и фронтальную камеру. Как видите на экране монитора брусок отлично видно.


Следующий тест с камерой заднего вида. Напомню, что камера установлена в салоне, а обзор в тайоте рав 4 загораживает запасное колесо, расположенное на задней двери. Тем не менее брусок виден, пусть и не так хорошо, от бампера до бруска не менее 50 сантиметров. Возможно это не критично, но посмотреть как будет показывать камера, установленная в заднем номере тайоты рав4 третьей версии, и как её установить, нигде не получилось. Так что сравнивать было не с чем.


Надеюсь, мой обзор кому-нибудь будет полезен.
Ну и ниже видео обзор. Приятного просмотра.

монитором, как подключить вместо штатного, схема для автомобиля, автозеркало, салонное, экраном, установка, место, обзора, хода, какое лучше

Зеркало с камерой заднего вида — это устройство, которое для повышения безопасности позволяет более эффективно следить за дорогой позади автомобиля при движении задним ходом. Оно также служит для выведения полезной информации. Это достигается наличием встроенного дисплея.

Функции и характеристики

Угол обзора камеры вида с монитором в зеркале характеризует, насколько хорошо будут просматриваться объекты, расположенные слева и справа от транспортного средства. Существуют 2 варианта установки автомобильного зеркала с камерой:

  • Вместо штатного салонного зеркала заднего вида.
  • В качестве накладки на штатное зеркало с помощью зажимов.

Накладка на штатное зеркало

Многие зеркала с камерой обладают парктроником, который облегчает парковку машины в стесненных условиях. Специальный радар, который устанавливается сзади автомобиля и подключается к устройству по проводам или Bluetooth, определяет расстояние до ближайшего препятствия. На экране будут появляться линии, указывающие на габариты. Если в устройстве есть динамик, то будут подаваться звуковые сигналы. Функция парктроника пригодится начинающим водителям для облегчения маневрирования.

Размер встроенного в устройство монитора может колебаться от 3 до 6 дюймов. Чем больше размер экрана, тем меньше область зеркала, выделяемая для обзора. Более дорогие модели могут оснащаться дополнительными устройствами и функциями, например навигатором, часами, видеорегистратором. Если в аксессуар встроен радар-детектор, то водитель сможет заранее снизить скорость перед приближением к средствам контроля.

Критерии выбора

Перед покупкой следует обращать внимание на входные и выходные интерфейсы. Чаще всего видеокамера заднего вида подключается с помощью кабелей с коннекторами RCA и гнездом для подключения питания. Если аксессуар рассчитан на 5 В, то необходимо убедиться в том, что на зеркале есть 4-контактное jack-гнездо. Камера заднего вида должна быть совместима по параметрам с этим устройством.

Входные интерфейсы

Чем выше разрешение получаемой с камеры картинки, тем более четкими и различимыми будут мелкие объекты. При выборе зеркала по размеру дисплея следует ориентироваться на удобство. Например, устройство с шестидюймовым экраном подойдет для просмотра видео и фото, но обзор позади автомобиля может быть затруднен ввиду сокращения полезной площади зеркала.

Рейтинг лучших моделей

Эти зеркала с монитором для камеры вида пользуются хорошим спросом и обладают всеми необходимыми функциями. В одних моделях под зеркальным полотном установлены небольшие мониторы. Некоторые зеркала представляют собой полноценные видеорегистраторы с входом для видеокамеры заднего вида.

Trendvision MR710GP

Это устройство представляет собой видеорегистратор в зеркале с камерой и монитором. Аксессуар обладает качественной матрицей, позволяющей снимать видео с разрешением Full HD и Super HD. Скорость обновления изображения составляет 60 кадров в секунду. Еще одним преимуществом является широкий угол обзора — 147º. Объем встроенной памяти составляет 128 Гб. Имеются 2 слота под карты памяти форматов SD и MicroSD. Для подключения камеры заднего вида предусмотрен видеовход.

Регистратор Trendvision MR710GP

Встроенный аккумулятор обеспечивает автономную работу устройства в течение 20 минут. Постоянное питание этого зеркала с монитором осуществляется от бортовой сети с напряжением 12 или 24 В. Устройство обладает встроенным 4,7-дюймовым дисплеем, расположенным посередине зеркала. Встроенный GPS-информатор предупреждает о появлении на пути постов ДПС. Функция навигатора отсутствует.

Autoexpert DV-525

Это зеркало с камерой и монитором для автомобиля может устанавливаться вместо штатного. Двойной видеовход позволяет подключить не только заднюю, но и переднюю камеру. Монитор, обладающий качественной цветопередачей и высокой контрастностью, расположен слева. Еще одно достоинство устройства Autoexpert DV 525 — надежность фиксации благодаря пружинному крепежу с регулируемой высотой. Пределы изменения — от 55 до 78 мм. Единственный недостаток — завышенная цена.

Dunobil Spiegel DUO

Это устройство представляет собой видеорегистратор с панорамным зеркалом, которое выгодно отличается наличием в комплекте видеокамеры заднего вида со стандартным разрешением VGA. Для подключения предусмотрен жгут проводов, оканчивающийся 4-контактным штекером. Устройство обладает различными полезными функциями, например датчиком движения и G-сенсором. Диагональ экрана — 4,3″. Для непродолжительной работы в автономном режиме предусмотрен аккумулятор емкостью 250 мАч.

Interpower Silverstone f1 Interpower HD-5

Это зеркало с камерой имеет 5-дюймовый дисплей с разрешением 800 на 480 точек. Питание устройства осуществляется от бортовой сети автомобиля. Дисплей отображает качественное изображение, яркость которого в летнее время может оказаться недостаточной. Еще один недостаток этой модели — короткие провода для подключения, что может вызвать затруднения при монтаже. Зеркало имеет хороший угол обзора, что позволяет пользоваться им по прямому назначению.

SHO Me M43

Это устройство с монитором под камеру вида широко распространено за счет невысокой стоимости. Оно обладает 4,3-дюймовым дисплеем с низким разрешением — 480 на 272 пикселя.

Автозеркало этой модели имеет небольшую высоту, что затрудняет его использование по прямому назначению.

Еще один недостаток заключается в заниженной контрастности и цветовой насыщенности дисплея. Но есть и преимущество — это наличие 2 видеовходов.

Как установить

Установка камеры вида с зеркалом — процесс несложный. Проще всего осуществляется установка камеры, вмонтированной в рамку номерного знака. Установка камеры вместо плафона потребует навыков и инструментов. Также нужно будет определиться с местом установки, чтобы обеспечивался хороший обзор и не допускалось запотевание и попадание дорожной грязи.

Установка зеркала

Если используется универсальная пружинная защелка, то для установки поверх штатного зеркала следует отжать одну из них как можно сильнее. Затем аксессуар аккуратно надевается, и защелка плавно отпускается. Таким же образом фиксируется другая защелка. При установке взамен штатного зеркала последнее снимается и новое устройство устанавливается с помощью крепления, входящего в комплект поставки.

Монтаж камеры

Чтобы установить камеру на вида с рамкой номерного знака, следует снять последний и прикрутить приспособление. Провода от аксессуара можно завести в кузов через багажник, просверлив рядом с площадкой госномера отверстие. После прокладки кабеля от камеры оно должно быть загерметизировано. Когда рамка будет установлена, номерной знак прикручивается на место.

Если планируется установка вместо одного из плафонов, то следует приобрести специальный комплект, подходящий под транспортное средство. Можно также поставить камеру внутрь штатного корпуса. Для этого следует разобрать его, прорезать в передней и задней крышках места под аксессуар и вставить его. После этого корпус собирается и уплотняется силиконовым герметиком.

Как правильно подключить

Схема подключения камеры на авто зависит от наличия требуемых интерфейсов. При подключении камеры через 4-контактный jack-разъем необходимо убедиться в правильной распиновке. Первый контакт коннектора подсоединяется к выключателю заднего хода, чтобы при замыкании его контактов дисплей зеркала включался. На второй контакт подается аналоговый видеосигнал с камеры заднего вида, а с третьего контакта подается напряжение 5 В. Четвертый контакт — это масса. Необходимо проверить и диаметр вилки и гнезда, чтобы они подошли друг к другу.

Схема подключения jack-разъема

Вилка вставляется в гнездо на мониторе зеркала. Затем подключается видеосигнал путем вставки желтой вилки с камеры в гнездо на переходнике. Если на зеркале с монитором есть выход для питания камеры, то ее соответствующий коннектор вставляется в это гнездо. В противном случае питание подается отдельно от кнопки включения фонарей заднего хода. Это необходимо для того, чтобы камера была под напряжением не постоянно, а только во время движения задним ходом.

Проводка от камеры прокладывается по полу или потолку. Она должна располагаться как можно дальше от антенного кабеля и проводки автомагнитолы во избежание помех. Постоянное питание зеркала можно взять с плафона освещения. Для этого он снимается, и с помощью тестера определяется находящийся под напряжением контакт выключателя лампы. После этого провод припаивается или прикручивается так, чтобы он подсоединялся к нужной клемме.

Author:

Отправить ответ

avatar
  Подписаться
Уведомление о
