где взять и что для этого нужно
Сегодня мы с вами попробуем разобраться, что из себя представляет напряжение 12 вольт. Кто это за монстр такой? Насколько сильно кусается? И вообще, на что он способен? Поверьте, то, что он слабее чем обычный монстр с напряжением в 220 вольт — это сказки. Интересно, тогда поехали.
Начнём с истории возникновения. А история проста, вся суть в безопасности. Ведь все, что изобретается, делается по двум причинам. Первая — лень, она, как известно, двигатель прогресса. Вторая — желание себя обезопасить, ведь мы с вами частенько чего-нибудь боимся. Тут и возникает потребность в инновациях. Ведь нас постоянно пугают тем, что нельзя совать пальцы в розетку — убьёт. Хотя, если мы с вами засунем пальцы в розетку, вряд ли с нами случится что-то более страшное, чем легкий шок. Но ведь у многих из нас с вами дома есть дети и домашние животные. Дети — люди любознательные. Им все всегда интересно, и ребёнок не ребёнок, если прополз мимо розетки.
Так, хватит жути нагонять. 12 вольт — это безопасное напряжение, которое способно решить сразу массу проблем. Но к сожалению это напряжение не распространено именно в розетках, так как под него просто не делают электроприборов.
Давайте обратимся к истокам. Существует масса опасных для электричества помещений или имеющих повышенный уровень опасности. К таким помещениям в вашей квартире можно отнести — кухню, ванную комнату и другие подобные пространства. Представьте какое короткое замыкание способен устроить электрический монстр на 220 вольт? Последствия могут выходить далеко за грань нашего представления.
И поверьте, они могут не ограничиться сработавшими системами безопасности. 12 же вольт, точно не устроят катастрофу планетарного или даже квартирного масштаба. В худшем случае сработают системы безопасности или перегорит трансформатор.Теперь про то, откуда появилось напряжение на 12 вольт. Такое напряжение в большинстве случаев используется для освещения и оттуда оно и берет начало. Несколько десятков лет назад были изобретены галогенные лампы для бытового применения. Что такое галогенная лампа? Эта та же самая лампа накаливания, но имеет больший срок службы и гораздо меньший размер. Благодаря чему это возможно? Благодаря тому, что колба такой лампы заполнена газом, содержащим галоген, например йод. Нить накаливания в такой среде изнашивается гораздо медленнее. Вот и получается, что такая лампа работает в два раза дольше, при размере в одну четвертую обычной. Но причём тут напряжение 12 вольт? А при том. Кто-то провёл опыты и понял, что при таком напряжении нить накала подвержена гораздо меньшему разрушительному воздействию электрического тока.
Но не стоит торопиться, как и с любым бесплатным сыром, здесь тоже есть мышеловки. Заключаются они в трансформаторе. А так как во всей остальной квартире напряжение 220 вольт, он нам обязательно понадобиться, без него никак не обойтись. А лишний элемент в сети электропитания, как известно, снижает её надежность. Но единственное, чем может быть опасен трансформатор, так это тем, что он попросту перегорит. Давайте теперь перейдём к описанию самой сети, к тому как она строиться и что для этого нужно.
Сама по себе сеть с напряжением 12 вольт начинается именно с трансформатора. Именно он преобразует обычные 220 вольт в 12. Но трансформатор нужно подбирать с умом. Не будем вдаваться в частности устройства самого трансформатора. Скажу одно, трансформатор должен быть подходящей мощности. Это значит, что для начала стоит понять сколько будет ламп, какова их суммарная мощность. К полученному значению стоит прибавить процентов 40 запаса, и вы получите нужную мощность трансформатора. В противном случае трансформатор может очень быстро выйти из строя, а это не есть хорошо.
После того, как вы выбрали трансформатор, стоит задуматься о светильниках и лампах. В светильниках нет ничего необычного, многие светильники универсальны, но перед покупкой на всякий случай стоит уточнить. А вот с лампами дела обстоят несколько сложнее. Они разделяются на лампы, которые работают от 220 вольт, и те, что работают от 12. И если 220-ваттные лампы от 12 вольт просто не заработают, то в обратной последовательности начнутся вспышки. Из-за перенапряжения лампа может взорваться. Поэтому просто проверяйте маркировку, и все, как говориться, будет пучком. Лампы, рассчитанные на 12 вольт, как правило стоят дороже. Просто потому, что безопаснее, никакой другой конструктивной и кардинальной разницы в конструкции нет.
Если говорит про связующее звено ламп и трансформатора — провод, то он может быть любым. Но огромным плюсом является то, что можно использовать провода маленького сечения. Так как при таком напряжении сети перегревы практически невозможны. Есть специальные провода, они продаются в магазинах, но подойдет любой провод маленького сечения. Теперь вы знаете все.
Вывод: Низковольтное освещение это огромный плюс для бытового использования, да и для некоторых промышленных объектах. Сами понимаете, безопасность превыше всего. Так же огромным и несомненным плюсом является то, что вы можете сами сделать такую проводку у себя в ванной или на кухне. Согласитесь в статье не описано не одного сложного процесса. С многими из этих процессов справиться даже ребенок, но им этого лучше не поручать.
До новых встреч.

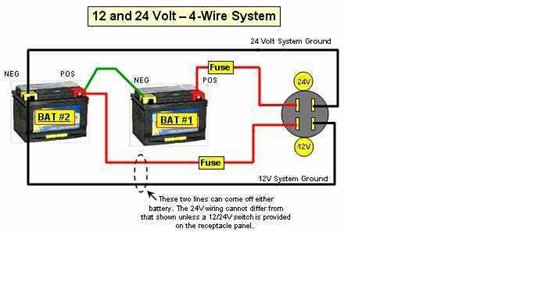

Чиним преобразователь напряжения 24 12 вольт.
Чиним преобразователь напряжения 24 12 вольт.Чиним преобразователь напряжения 24 12 вольт.
Первая часть Марлезонского балета.
Да, братцы … Столкнулся я с г*** … Три дня жизни — в г*** … И, все — из-за, чего ? Попросили меня знакомые навести порядок в шайтан / проводке и, заодно — подключить и проверить конвертер преобразователь 24 в 12 вольт … С виду — обычная работа … Это — не конвертер 12 в 24 вольт для ABS скоммутировать … Почистил электропроводку от соплей, пробросил новый жгуток и на кронштейн пассажирского сиденья поставил инвертор 24 в 12 для рации и магнитофона (автомагнитолы) …
Проверяю — не работает … Вид у него — не важнецкий … Есть еще один … Переустанавливаю / проверяю — тот же вид, только сбоку — никакой реакции … Привезли какой-то местный самопал … Выглядит фирмово, с лампочкой и кнопочкой, красивая витиеватая надпись — только не работает это руко / блудо изделие от грамотных энергетиков, не выдает заявленные параметры согласно прейскуранту, то есть — вообще ничего не выдает …
Ну, хозя — пробивной, по 8-800 (или, как там?) дозвонился до тех / поддержки, приехал ведущий специалист по конвертированию напряжения в деньги, поменял преобразователь, потыкался Ц-ешкой или, по-современному — мультиметром, поматерился для приличия, сделал еще одну рокировку шила на мыло — и, со словами : у вас тут масса не подключена была . ..
— благополучно отбыл на Родину (на базу), в неизвестном направлении …Ну — специалисту, конечно же виднее … Хотя, заблудится в трех проводах, как в трех соснах — куда ни глянь : ни елок / ни палок … одни пеньки … Проверяем — о, включается, лампочка на преобразователе горит … Стопэ … Мы, че, светодиод с выключателем покупали? А, где обещанное напряжение 12 вольт ? В π***, как сказали бы более опытные и грамотные товарищи …
Делать — нечего … Как, выяснилось, на преобразователи 24 в 12 V существует некоторый дефицит … Пред / новогодний, что-ли ? … Хотя, раньше, проблемы были — именно с конвертерами 12 в 24в … Пришлось купить проверенный временем и пациентами конвертер 24 в 12в марки 21.3759-05 … Так, как уже имеется негативный опыт общения с подобными электро / техническими изделиями — попросили проверить не пачкая — мало ли, что — хотя-бы попытаться вернуть обратно, хотя в магазине сказали, что обратно не примут … Прикольно, ну и понятно — г***, ведь обратно в ж*** не возвращается?! .
Чтобы не сохатить винтами посадочные места, инвертор преобразователь напряжения, размещенный на резиновом коврике в ногах, был аккуратно подключен к фишке питания — и, чудо — устройство без проблем выдало требуемые схеме радио / аппаратуры 12 вольт — без пыли и шума … И, все бы ничего — но, в время проверки, алюминиевый корпус преобразователя 24 в 12 — слегка (едва) коснулся железного корпуса пассажирского сиденья … Проскочила маленькая сине / желтая искорка … Щелкнули реле защиты в конвертере — и выходное напряжение, со скоростью 300000 км / с — перестало поступать на выходной разъем 12в … О-па ! … Ни фига, се — а это, товарищи военные — залет … По полной программе …
Вторая часть Марлезонского балета.
Так уж издревле повелось в России, что чтение инструкций происходит в свободное, от установки преобразователей, время … Теперь, когда очередной конвертер крякнул — свободного времени, хоть завались … Так — что, там по / написано, читаем внимательно .
..— Конвертер 24 / 12 в (30А) 21.3759-05 …
— Предназначен для подключения бытовых автомобильных приборов и другой аппаратуры с напряжением питания 12в к бортовой сети грузовых автомобилей и автобусов … Применяется на транспортных средствах любой марки с напряжением бортовой сети 24в …
— Конвертер собран на алюминиевом радиаторе, обеспечивающем надежный отвод тепла … Схема конвертера имеет защиту от короткого замыкания и превышения напряжения на выходе …
— Рекомендации по монтажу : …
— Прибор установить вертикально на металлическом (!!!) основании в защищенном от влаги месте салона грузовика, обеспечив надежную циркуляцию воздуха, и надежно закрепить …
— Вывод 24в / зеленый соединить проводом 2,5 мм2 с + грузовика …
— Вывод 12в / красный соединить проводом 2,5 мм2 с + потребителя …
— Внимание ! … Категорически запрещается неправильное подключение выводов, приводящее к выходу конвертера из строя . .. Гарантийный срок 1 год с момента продажи, при условии соблюдения правил эксплуатации …
Адрес изготовителя : ЗАО Энергомаш, Калуга … Производитель автоэлектроники … Странно … Ни — адреса типографии / издательства, ни — заказа и тиража … Сами, что ли, инструкцию — печатали ? …
Как мудро и веско говорят патологоанатомы : вскрытие — покажет … После случившегося инцидента, при подаче питания +24в на конвертер / преобразователь — стали щелкать релюшки схемы защиты, что говорит о его некоторой неисправности … Вскрытие показало неисправность силового транзистора КТ819ГМ первого выходного каскада, если считать от проводов … Так, как есть доноры 21.3759-03 — был выбран примерно рабочий транзистор, впаян, но проверка закончилась неудачно — тем же самым щелканьем релюшек … Надо резать, как сказал бы хирург … Резать — значит, резать …
Для более углубленной и достоверной проверки работоспособности транзисторов нужно изготовить специальное устройство и методом селекции от противного была обнаружена . ..
Схема простейшего прибора для проверки транзисторов … Хоть я и не люблю мотать катушки — 40 витков еще терпимо … Самое главное никаких ограничений в подручных материалах … Простота изготовления — и не требуется настройка конструкции …
Смотреть картинку, фото : Простейший самодельный прибор для проверки транзисторов …
Простейший самодельный пробник транзисторов изготовлен из подручных материалов : неисправной компьютерной мышки, от которой использованы батарейный отсек, светодиод и резистор где-то на 68 Ом ; из неисправного блока питания компьютера взяты кнопка вкл / выкл, кольцо от тороидального трансформатора, еще один мини / трансформатор разломан для получения тонкой проволоки где-то 0,15 / 0,2 мм … Фольгированная стеклотекстолитовая плата лежала в загашнике, для экспериментов с RTL-SDR, несколько кусков проводов, колодка соединения осветительных проводов, сломанный зажим / крокодил и батарейки 1,5в 2 штуки из заначки для мыши ноутбука … Вот и весь комплект . .. Резистор на светодиод я не ставил — обойдется … Резистор в коллекторную цепь 68 Ом вместо 100 Ом, из того, что было под руками — переживет … Намотка кольца — криво / косо — и так сойдет … Конструкция сделана жестко, для проверки NPN транзисторов, и при правильном включении испытуемого транзистора — заработала сразу и без наладки …
Кроме, того — с использованием простейшего тестера полупроводниковых — например, силовые транзисторы даже не надо выпаивать из платы — достаточно просто открутить крепежные болты вывода коллектора … Для полноценной проверки транзисторов в схемах без выпайки — где-то я видел высокоомный пробник транзисторов … 25 +15 витков обмотки этого девайса на высокоомный причиндал — не тянут … Ну, и ладно … Работает же …
Смотреть картинку, фото : Проверка исправности силового транзистора …
Ну, не электронщик я — и, поэтому, мне простительно быстро заиметь такие необходимые приборы, без которых проверка транзисторов — совсем уж неприличная . .. Немного побродив по форумам радио / электроники нашел и скачал типовую схему конвертера, для образца и подспорья в работе … Для ремонта был выбран старый блок преобразователя напряжения 21.3759-03 — и деталей поменьше / и для тренировки, если что-то пойдет не так … Вы то ведь знаете, если что-то должно пойти не так — обязательно так и случится … Снова неисправность силового транзистора первого каскада, управляющего транзистора КТ829А, отгоревшие дорожки на плате … Реле снял, посмотреть, как оно работает …
Смотреть картинку, фото : Последствия неисправности платы конвертера 24в 12в …
Первая мысль — это уже не жилец … Под руками оказался транзистор D1897 / 2SD1897 в пластмассовом корпусе и параметрами 100в / 5А, от какой-то платы коммуникационной аппаратуры — который я попытался, руководствуясь схемой — приспособить вместо неисправного КТ829А … Ниче — блева проканала … А может даже стало и лучше, так как производители, я думаю — впритирку занизили параметры, чтобы не остаться без работы . ..
Примечание : Сорри … Недооценил разработчиков схемы … КТ829А : 100в / 8А … Не поленился посмотреть …
Смотреть картинку, фото : Транзистор D1897, 2SD1897, как аналог КТ829А …
Далее ремонт неисправного преобразователя / конвертера 24в / 12в происходил в такой последовательности :
1)
— Заменил управляющий КТ829А, восстановил дорожки платы, силовые транзисторы не стал устанавливать — проверил работу конвертера подачей питания +24 в … Работает, 13,5в холостого хода есть, при подключении автомобильной лампы 24V / 21W — напряжение падает до 7,5в …
2)
— Запаял силовые транзисторы КТ819ГМ, по одному каскаду на каждую группу реле защиты — то есть, в первый и в третий каскады … Работает, защита не срабатывает, напряжение 13,5в стабильно, при подключении нагрузки / лампы 24V / 21W — не проваливается …
3)
— В схеме подключения на грузовике установлены предохранители 20А на питании +24в и 15А на выходе +12в … Выполняю контрольную проверку коротким замыканием / КЗ цепи выхода +12в на массу — схема тухнет, щелкают реле защиты и ситуация повторяется — конвертер более не работоспособен . .. Предохранители — целые … Теперь становится понятно, почему производители не установили заводской предохранитель в цепь выхода +12в = потому-что это тупо / бесполезно, транзисторы успевают жахнуть раньше, чем сгорает предохранитель … Нафига тогда цепи защиты, спросите вы, если они не защищают конвертер от перегрузок? Я тоже так хотел спросить … Но, подумав пришел к выводу, что при неисправности конвертера по цепи выхода +12в идет напряжение +20в / +24в, а это чревато тем, что вся 12-ти вольтная электроника погорит к чертям собачьим и потребители — восстанут с претензиями к изготовителю конвертера … А, в случае сработки защиты — ну, да, конвертер вышел из строя, неправильная эксплуатация, готовь три тыщи на новый …
4)
— Проверяю принудительно замкнутый конвертер — D1897 (КТ829А) целый, первый каскад / транзистор — приказал долго жить … Транзистор первого каскада вылетает практически всегда и по любому поводу … Пере / запаиваю силовой транзистор, проверяю — конвертер снова работает . .. Это второй момент : на более ранней версии конвертера 21.3759-03 достаточно крепкая защита (по крайней мере 50% на 50%, судя по экспонатам) — и это весьма облегчает ремонт, так как не надо лазить в SMD / 1G транзисторы, аналоги BC856, BC857, BC858, BC859 …
5)
— Запаиваю остальные транзисторы и снова проверяю конвертер — все в порядке … Железо / массу корпусом конвертера — не касаюсь, и даже не хочу пытаться … Или, качество сборки страдает, или иные проблемы — неважно, главное знать одно — корпусом конвертера деталей массы автомобиля лучше не касаться … Иначе выход конвертера из строя, ремонт / или, замена … И — неважно, что там написано в инструкции …
С ремонтом конвертера 21.3759-05 — вышли сложности … КТ829А — целый, силовой транзистор КТ819ГМ первого каскада заменил — толку 0 / реле щелкают … Без силовых транзисторов 13,5в дает … Ну, куда я, со 100-ватным паяльником — в SMD технологии ? … Выломал транзистор включения реле защиты, на выход +12в пошло +20в . .. Хотел вместо него припаять KT368 / 2T368 с параметрами 15в / 30мА, но передумал и нашел в старых платах 2SC2878 транзистор 25в / 300мА — защита снова заработала, но к счастью интерес у меня к данной теме угас, а опыт и знания приумножились … Чего и вам желаю …
